Type de produit	Réfrigérateur combiné
Capacité totale	319 litres
Dimensions approximatives	177 cm (hauteur) x 55 cm (largeur) x 63 cm (profondeur)
Poids	70 kg
Classe énergétique	A++
Alimentation électrique	220-240 V
Consommation d'énergie annuelle	250 kWh
Fonctions principales	Froid ventilé, contrôle électronique de la température, éclairage LED
Entretien et nettoyage	Étagères en verre faciles à nettoyer, système de dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées Miele, service après-vente accessible
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les accessoires Miele
Garantie	2 ans

FOIRE AUX QUESTIONS - K32222I MIELE

Comment régler la température du réfrigérateur MIELE K32222I ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de commande et utilisez les flèches pour augmenter ou diminuer la température souhaitée. La température idéale est généralement entre 3°C et 5°C.

Pourquoi mon réfrigérateur MIELE K32222I fait-il du bruit ?

Un léger bruit est normal en raison du fonctionnement du compresseur et du ventilateur. Si le bruit est fort ou inhabituel, vérifiez si l'appareil est bien de niveau et éloigné des murs. Si le problème persiste, contactez le service après-vente.

Comment dégivrer le réfrigérateur MIELE K32222I ?

Pour dégivrer, videz le réfrigérateur et débranchez-le. Laissez la porte ouverte pour permettre à la glace de fondre. Une fois le dégivrage terminé, nettoyez l'intérieur avec de l'eau tiède avant de le rebrancher.

Que faire si la lumière du réfrigérateur MIELE K32222I ne s'allume pas ?

Vérifiez d'abord si l'appareil est bien branché. Si c'est le cas, remplacez l'ampoule à l'aide d'une ampoule de rechange compatible. Consultez le manuel pour des instructions spécifiques sur le remplacement de l'ampoule.

Comment nettoyer les filtres du réfrigérateur MIELE K32222I ?

Les filtres doivent être nettoyés régulièrement. Retirez-les en suivant les instructions du manuel, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Pourquoi mon réfrigérateur MIELE K32222I ne refroidit-il pas correctement ?

Assurez-vous que les ventilations ne sont pas obstruées et que la porte se ferme correctement. Vérifiez également la température réglée. Si le problème persiste, il peut être nécessaire de contacter le service après-vente.

Comment régler le mode vacances sur le réfrigérateur MIELE K32222I ?

Pour activer le mode vacances, appuyez sur le bouton correspondant sur le panneau de commande et suivez les instructions à l'écran. Ce mode maintient une température plus élevée pour économiser de l'énergie.

Quel est le volume de stockage du réfrigérateur MIELE K32222I ?

Le réfrigérateur MIELE K32222I a un volume de stockage total d'environ 300 litres, offrant un espace suffisant pour vos aliments et boissons.

Comment puis-je contacter le service après-vente de MIELE ?

Vous pouvez contacter le service après-vente de MIELE en visitant leur site web officiel et en utilisant la section 'Contact'. Vous y trouverez les numéros de téléphone et les options de chat en direct.

MODE D'EMPLOI K32222I MIELE

Mode d'emploi et instructions de montage réfrigérateur

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurez ainsi votre protection et évitez d'endommager votre appareil.

Table des matières

Consignes de sécurité et mises en garde 4 Votre contribution à la protection de l'environnement 12 Comment faire des économies d'énergie? 13 Description de l'appareil 16 Accessoires en option 18 Mise en marche et arrêt de l'appareil 19 Avant la première utilisation 19 En cas d'absence prolongée 20 Choix de la bonne température 21 ... dans la zone de réfrigération 21 Compartiment de congélation 21 Affichage de la température 22 Régler la température 22 Utilisation de la fonction SuperFroid 23 Fonction SuperFroid 23 Autres réglages 24 Mode Réglages 24 Conserver des aliments - zone de réfrigération 26 Les différentes zones de froid 26 Aliments non adaptés à la zone de réfrigération 27 À savoir au moment de faire les courses 27 Bien entreposer ses aliments 28 Aménagement intérieur 29 Décaler un balconnet 29 Déplacer le cale-bouteilles 29 Décaler les tablettes 29 Déplacer le filtre à charbon actif 30 Congélation et conservation (selon modèle) 31 Utiliser le compartiment de congélation 31 Processus de congélation pour les produits frais 31 Conservation de produits surgelés 31 Congélation de produits 32 Avant la congélation 32 Mise en congélation 32 24 heures env. après la congélation 32 Rafraîchissement rapide de boissons 33

Utiliser les accessoires 33 Dégivrage 34 Nettoyage et entretien 36 Conseils pour l'entretien 36 Préparation de l'appareil au nettoyage 37 Nettoyer l'intérieur de l'appareil et les accessoires 38 Nettoyer le joint de porte 39 Nettoyer les ouvertures d'aération 39 Remplacer le(s) filtre(s) à charbon actif 39 En cas d'anomalie 41 Origines des bruits 47 Service après-vente 48 Contact en cas d'anomalies 48 Garantie 48 Branchement électrique 49 Instructions de montage 50 Lieu d'installation 50 Classe climatique 50 Aération et évacuation d'air 51 Porte du meuble 52 Espace horizontal et vertical 52 Poids de la porte du meuble 53 Montage de portes de meuble volumineuses ou à plusieurs volets 53 Avant l'encastrement de l'appareil 54 L'ancien appareil avait-il un autre type de charnière ? 55 Façade inox 55 Cotes d'encastrement 56 Limiter l'angle d'ouverture de porte 57 Régler la force de ressort de la porte 58 Inversion du sens d'ouverture de porte 59 Inverser l'ouverture de la porte du compartiment de congélation 61 Encastrement de l'appareil 63 Montage de la porte du meuble 71

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée est néanmoins susceptible d'occasionner des dommages corporels et matériels.

Lisez attentivement cette notice avant de mettre votre appareil en service. Elle contient des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de votre appareil. Respectez ces consignes pour vous protéger et éviter d'endommager votre appareil.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des consignes de sécurité.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

Cet appareil frigorifique est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple :

• dans des magasins, des bureaux ou d'autres environnements de travail similaires

-dans des exploitations agricoles

• par des clients dans des hôtels, motels, chambres d'hôtes ou autres types de logements de vacances.

Cet appareil frigorifique ne doit pas être utilisé à l'extérieur.

Utilisez cet appareil uniquement dans le cadre domestique, pour conserver des aliments au frais, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

Toute autre utilisation est interdite et peut être dangereuse.

L'appareil ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation non conforme de cet appareil risque d’altérer ou d’endommager les produits qui y sont stockés. Par ailleurs, n’utilise pas cet appareil dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas d'utilisation non conforme ou inappropriée de l'appareil.

Les personnes qui ne sont pas en mesure d'utiliser cet appareil en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance doivent impérativement être surveillées lorsqu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Précautions à prendre avec les enfants

Tenez les enfants de moins de huit ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance. Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil sans surveillance que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation. Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil sans être sous la surveillance d'un adulte. Ne laissez pas les enfants sans surveillance à proximité de l'appareil. Ne les laissez pas jouer avec l'appareil. Risque d'asphyxie! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène peu polluant a pour contrepartie d'augmenter le niveau sonore de l'appareil. Il se peut en effet qu'un bruit d'écoulement interne au circuit de refroidissement accompagne les sons caractéristiques du compresseur. Ces effets incontournables n'affectent en rien les performances de l'appareil.

Veillez à n'endommager aucune élément du circuit de réfrigération lors du transport et de l'encastrement / de l'installation de l'appareil. Les projections de fluide frigorigène dans les yeux peuvent provoquer des lésions graves!

En cas de dommages matériels :

• évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle,
• débranche l'appareil du réseau électrique,
• aérez la pièce où se trouve l'appareil pendant quelques minutes puis
• contactez le service après-vente.

La taille de la pièce où est installé l'appareil doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique pour éviter d'endommager votre appareil. Comparez ces données avant de brancher votre appareil et interrogez un électricien en cas de doute. Seul un raccordement à une prise de terre conforme garantit un fonctionnement de l'appareil en toute sécurité. Attention : Cette règle de sécurité élémentaire doit absolument être respectée ! En cas de doute, faites vérifier vos installations par un électricien. Seul un raccordement de l'appareil au réseau électrique public permet de garantir un fonctionnement sûr et fiable de ce dernier. Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement pour éviter de faire courir le moindre danger à l'utilisateur. N'utilisez pas les rallonges ou multiprises pour brancher votre appareil : elles représentent un danger potentiel (risque d'incendie). Lorsque l'humidité atteint les éléments sous tension ou le câble d'alimentation, cela peut engendrer un court-circuit. Par conséquent, n'installez jamais l'appareil dans des locaux représentant des risques d'humidité ou d'éclaboussures (garages, buanderies, etc.). Cet appareil ne doit pas être utilisé sur des engins en mouvement. N'utilisez jamais votre appareil si ce dernier est endommagé : il représente un danger potentiel. Vérifiee que votre appareil ne présente aucune dommage apparent avant de l'utiliser. Afin de garantir un fonctionnement en toute sécurité, encastrez cet appareil avant de l'utiliser. Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil doit être mis hors tension. L'appareil est débranché du réseau électrique uniquement lorsque l'une des conditions suivantes est remplie :

Consignes de sécurité et mises en garde

• les fusibles correspondants sont déclenchés ou
• les fusibles à filetage sont totalement dévissés de l'installation électrique (non applicable en France) ou
• la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation mais tenez la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Ces interventions doivent être exécutées exclusivement par des professionnels agréés par Miele. Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil par un service après-vente non agrée par Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

• Voiture appareil est conçu pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises. Ne recouvrez pas et n'obstruez jamais les fentes d'aération et d'évacuation de l'air, faute de quoi la ventilation ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés. Si vous conservez des aliments contenant de la GRAisse ou de l'huile dans la contreporte, veillez à ce que la GRAisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil. Des fissures risquent d'apparaître dans le plastique qui peut casser.

Ne stockez pas de produits explosifs ou d'aérosols dans l'appareil. Certains gaz inflammables peuvent prendre feu en raison de certains composants électriques.

Risque d'incendie et d'explosion!

N'utilisez pas d'appareils électriques dans l'appareil (par ex. : fabrication de glaces à l'italienne). Des étincelles risqueraient de se produire.

Risque d'explosion!

N'entreposez ni canette, ni bouteille contenant des boissons gazeuses dans le compartiment de congélation de l'appareil : ces contenants sont susceptibles d'éclater. Risque de dommages corporels et matériels !

Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater. Risque de dommages corporels et matériels.

Ne touchez pas les produits congelés ou les éléments métalliques, avec les mains mouillées. Elles pourraient y rester collées sous l'effet du froid. Risque de blessure!

Ne consommez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement du congélateur.

Les températures très basses des glaces peuvent geler les lèvres ou la langue. Risque de blessure!

Ne recongelez jamais d'aliments qui ont été partiellement ou totalement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et s'abiment. Toutefois, vous pouvez remettre au congélateur des aliments que vous avez cuits-vous-même.

Consignes de sécurité et mises en garde

Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication ! La durée de conservation des aliments dépend de nombreux facteurs dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux. La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil.

Les objets pointus ou tranchants risquent d'endommager les générateurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace,
• décoller les glaçons et aliments pris dans la glace.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage. Vous pouvez endommager le plastique. N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.

L'appareil étant très lourd, transportez-le à deux personnes. Risque de blessure et de dommages matériels!

Enlèvement de l'ancien appareil

• Mettez la serrure de votre ancien appareil hors d'état de fonctionnement avant de l'éliminer.

Vous évitez ainsi que des enfants ne s'enferment dedans en jouant et risquent leur vie.

Les projections d'agent réfrigérant peuvent provoquer des lésions oculaires! N'endommagez aucune partie du circuit de refroidissement, par exemple

• ne percez jamais les conduits de l'évaporateur contenant du frigorigène,
• ne coudez pas les conduits,
• ne grattez pas les revêtements de surfaces.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal!

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Nos emballages

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères!

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécifique dédié à l'élimination de ce type d'appareil. Vous êtes légalement responsable de la suppression des

éventuelles données à caractère personnel figurant sur l'appareil à éliminer.

Veillez à ne pas endommager les conduits du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux.

On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants. Pour de plus amples informations, reportez-vous au chapitre "Consignes de sécurité et mises en garde" du mode d'emploi.

	Consommation energetiquenormale	Consommation energetiquelevée
Installation /Entretien	Dans des locaux aérés.	Dans des locaux fermés, nonaérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	Eloigné d'une source de cha-leur (chauffage, cusinière).	Près d'une source de chaleur (chauffage, cusinière).
	Température ambiente idéale d'env. 20 °C.	À une température ambientelevée de plus de 25 °C.
	Ne recouvre pas les fentes d'aération et dépoussiérez régulièrement.	Fentes d'aération et d'évacuation d'air plus ou moins empoussiérées.
Réglage de la tempora-ture	Zone de réfrigération de 4 à 5 °C	Plus vous abaissez la tempora-ture, plus la consommation énergétique augmente !
	Congélateur à -18 °C

Comment faire des économies d'énergie?

	Consommation energetiquenormale	Consommation energetiquelevée
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrir la porte si nécessaire seulement et la referrer le plus vite possible. Ranger correctionlles aliments.	Des ouvertures de portefrop fréquentes et trop longues en-trainent des pertes de froid et une pénétration d'air chaud dans l'appareil. L'appareil doit ensuite faire redescendre la température. La durée de fon-citionnement du compresseur augmente.
	Emmener un sac isotherme pour aller faire les courses et ranger les alimentents rapièment dans l'appareil.Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop.Laisser d'abord refroidir les boissons et les plats chauds à l'extérieur de l'appareil.	Les plats encore chauds et les alimentés à température ambiante font pénétrer de la cha-leur dans l'appareil : ce dernier doit ensuite faire redescendre sa température et la durée de fonctionnement du compresseur augmente.
	Emballer et couvir les ali-ments avant de les ranger.	L'évaporation et la condensation de liquides à l'intérieur du réfrigérateur contribue à une moindre performance de la production de froid.
	Placer les alimentés à décon-geler au réfrigérateur
	Pour une(Meilleureventilationde l'appareil,ne surchargezpas les compartments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

Comment faire des économies d'énergie?

	Consommation energetiquenormale	Consommation energetiquelevée
Dégivrage	Dégivrer le congélateur lorsque la couche de givre at-teint 0,5 cm max.	Quand la couche de glace s'épaissit, la production de froid diminué et la consommation d'électricité augmente.

Bandeau de commande

① Touche Marche/Arrêt ② Touche SuperFroid

③ Écran ④ Symbole Menu (mode de réglage : activer/désactiver le verrouillage)

(5) Symbole SuperFroid ⑥ Symbole de verrouillage ⑦ Affichage de la température ⑧ Touche de réglage de la température

Cette illustration est donnée à titre d'exemple.

① Bandeau de commande ② Compartiment de congélation (selon modèle) ③ Balconnet à œufs ④ Éclairage intérieur ⑤ Tablette ⑥ Rigole et orifice d'évacuation de l'eau de dégivrage ⑦ Balconnet à bouteilles Bac à fruits et légumes (selon modèle)

Accessoires en option

Conçus spécialement pour l'appareil, des accessoires et des produits de nettoyage et d'entretien sont disponibles dans la gamme de produits Miele.

Chiffon microfibre multi-usages

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandes de commande, fenêtres, meubles, vitres de voiture etc.

Kit microcloth

Le kit MicroCloth contient 1 chiffon multi-uses, 1 essuie-verres et 1 chiffon lustrant.

Ces chiffons sont extrêmement résistants. Ils contiennent des microfibres très fines qui assurent une haute performance de nettoyage.

Filtre à charbon actif avec support kkf-ff (active airclean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre à charbon actif est placé sur la baguette de protection arrière de la surface d'appui et peut être déplacé selon les besoins.

Remplacement du filtre à charbon actif kkf-rf (active airclean)

Les filtres de remplacement correspondants pour le support (Active AirClean) sont disponibles. Il est conseillé de remplacer le filtre à charbon actif tous les 6 mois.

Clayette

Gain de place, la clayette pour bouteilles permet de conserver vos bouteilles à l'horizontal.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Tabletes modulables

Afin de pouvoir ranger des éléments hauts comme les bouteilles et les récipients, votre appareil est équipé d'une tablette modulable. Vous pouvez glisser avec précaution l'avant de cette tablette sous la partie arrêtée.

Vous pouvez commander des accessoires en option sur la boutique en ligne ou vous adresser à votre revendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Emballages de transport

Retirez tous les matériaux d'emballage qui se trouvent à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les baguettes en inox sur les tablettes et les balconnets sont protégées par un film de protection.

Retirez le film protecteur des liserés en inox.

Nettoyage

Respectez scrupuleusement les instructions du chapitre "Nettoyage et entretien".

Nettoyez l'intérieur de l'appareil et les accessoires.

- Cale-bouteilles

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

• Installez le cale-bouteilles au centre, sur la cornière arrêtée du balconnet à bouteilles.

Allumer l'appareil

Appuyez sur la touche Marche/Arrêt.

L'appareil commence à produire du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage intérieur s'allume lorsque vous ouvrez la porte de l'appareil.

Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Eteindre l'appareil

• Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage s’éteigne. Dans le cas contraire, le verrouillage s’enclenche (voir "Autres réglages - Activer / Désactiver le verrouillage").

L'éclairage intérieur s'éteint et la production de froid s'arrête.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si la porte reste fermée et si l'appareil n'a pas été nettoyé. Nettoyez impérativement l'appareil.

Si l'appareil doit rester longtemps sans fonctionner :

éteignez l'appareil, débranchez l'appareil ou ôtez le fusible de l'installation domestique, ■ dégivre le compartiment de congélation, nettoyez l'appareil et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Il est primordial de sélectionner une température correcte afin de bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de microorganismes. Une bonne température de conservation peut retarder, voir empêcher leur dégradation. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente,

• en fonction de la fréquence et de la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambiante de la pièce où est installé l'appareil. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... Dans la zone de réfrigération

Nous conseillons une température de 4°C dans la zone de réfrigération.

Il faut obtenir une température de -18 °C pour congeler des aliments gras et les conserver longtemps. À cette température, le développement des micro-organismes est très faible, mais dès que la température dépasse les -10 °C, la décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. Aussi ne faut-il jamais recongeler des aliments partiellement ou totalement décongelés à moins qu'ils aient été cuits depuis leur décongélation. Les micro-organismes sont éliminés par des températures élevées.

Affichage de la température

L'affichage de la température à l'écran indique toujours la température souhaitiée.

Régler la température

Si la porte de l'appareil est ouverte très fréquemment, que des quantités importantes d'aliments sont stockées ou que la température ambience est élevée, un réglage de 3 °C à 5 °C est recommandé.

La température est réglable entre 9°C et 1°C.

Plus la température dans la zone de réfrigération est élevée ou BASSE, plus elle est élevée ou BASSE dans le département de congélation.

• Appuyez sur la touche de réglage de température, jusqu'à ce que la température souhaitée soit indiquée au niveau de l'affichage.

À la première pression, la dernière valeur de température réglée clignote.

La valeur de température change continuellement. Si le réglage 9°C est atteint, le défilement reprend à 1°C.

La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran.

La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée.

Dans le compartiment de congélation, une température moyenne de -18 °C est réglée.

Fonction superfroid

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (en fonction de la température ambiantes).

Il est particulièrement recommandé d'enclencher la fonction SuperFroid lorsque vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d’être entreprises.

Activer la fonction superfroid

Appuyez sur la touche SuperFroid.

Le symbole SuperFroid s'allume. La température baisse à l'intérieur de la zone de réfrigération, car celle-ci fonctionne à puissance frigorifique maximale.

Désactiver la fonction superfroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFroid s'éteint et l'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez désactiver vous-même la fonction SuperFroid dès que les alimentés ou les boissons sont suffisamment froids.

Appuyez sur la touche SuperFroid afin que le symbole s’éteigne.

L'appareil se remet à fonctionner à puissance frigorifique normale.

Mode de réglages

Le verrouillage peut être enclenché ou déclenché dans le mode de réglage.

Activer / Désactiver le verrouillage

Le mode de réglage est indiqué à l'écran par le symbole Menu ≡

Nous vous indiquons ci-après comment activer et désactiver le verrouillage.

Activer ou désactiver le verrouillage

Le verrouillage vous permet de prévenir tout arrêt involontaire de l'appareil.

Activation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Menu ≡ s'allume et clignote à l'écran.

Le mode de réglage est maintenant activé.

• Appuyez brièvement sur la touche SuperFroid pour activer la fonction de verrouillage.

L'écran affiche c1.

Appuyez brièvement sur la touche SuperFroid pour enclencher la fonction de verrouillage.

Le symbole de verrouillage clignote.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température s'affiche à l'écran.

Désactivation du verrouillage

Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Verrouillage et le symbole Menu s'allument et c clignote à l'écran.

Le mode de réglage est maintenant activé.

• Appuyez brièvement sur la touche SuperFroid pour activer la fonction de verrouillage.

L'écran affiche c0.

Appuyez brièvement sur la touche SuperFroid pour désactiver la fonction de verrouillage.

Le symbole de verrouillage s'éteint.

Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température de la zone de réfrigération s'affiche à l'écran.

Conserver des aliments - zone de réfrigération

Risque d'explosion!

N'entreposez aucun produit explosif ni aucun produit contenant un gaz propulseur (par ex. une bombe aerosol).

Si vous entreposez des aliments contenant de laGRAISSÉ ou de l'huile dans la contreporte, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid plus lourd, s'accumule dans la partie basse du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos alimentés dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

Les aliments ne doivent pas toucher la paroi arrière de l'appareil. Ils risqueraient d'y adhérer en gelant.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus du bac à fruits et à légumes, sur la face arrière de l'appareil.

Utilisez ces zones pour conserver tous les aliments sensibles à la chaleur et facilement périssables, comme :

• le poisson, la viande et la volaille,
• la charcuterie et les plats cuisine,
• les plats ou pâtisseries à base d'œufs ou de crème,
• les pâtes fraîches, les pâtes à gâteau ou à pizza, les quiches,
• les fromages au lait cru et autres produits à base de lait cru,
• les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par une température de stockage inférieure à 4°C.

Aliments non adaptés à la zone de réfrigération

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5°C car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment les :

• ananas, avocats, bananes, grenades, mangues, papayes, melons, fruits de la passion, agrumes (comme les citrons, les oranges, les mandarines et les pamplemousses),
• fruits pas assez mûrs,
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes, fromages à pâté dur (parmesan, comté).

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est décisive pour la durée de conservation des aliments. Vérifie[ifiez] toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple, ne laissez pas vos courses trop longtemps dans une voiture.

Conseil: Munissez-vous d'un sac isotherme pour faire vos courses, glissez les aliments les plus fragiles à l'intérieur puis rangez-les dans votre réfrigérateur dès que vous rentrez.

Bien entretenir ses alimentations

Afin d'éviter un transfert d'odeurs dans le réfrigérateur, la prolifération de germes ou un dessèchement des produits, laissez vos aliments dans leur emballage ou couvrez-les soigneusement. Ces mesures valent particulièrement pour la conservation de produits d'origine animale.

En réglant correctement la température de votre appareil et en respectant une hygiène correcte, vous pouvez allonger considérablement la durée de conservation des aliments.

Fruits et légumes

Les fruits et légumes peuvent toutefois être stockés sans emballage dans le bac à fruits et à légumes.

Aliments riches en protéines

Notez que les aliments riches en protéines se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson qui lui-même se garde moins longtemps que la viande.

Décaler un balconnet

Risque de blessure! Déplacez le balconnet/le balconnet à bouteilles uniquement lorsque l'appareil est vide.

Poussez le balconnet vers le haut et retirez-le par l'avant. - Placez le balconnet à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le cale-bouteilles

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

La cloison de maintien peut être entièrement retirée (pour la nettoyer par exemple) :

Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant. Retirez la cloison du rebord arrière du balconnet pour bouteilles.

Décaler les tablettes

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

• Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, soulevez-la et dégagez-la des supports par les encoches et décalez-la vers le haut ou vers le bas.

Le rebord arrière de la tablette doit être orienté vers le haut afin que les aliments ne touchent pas la paroi arrêtée et n'y restent pas collés.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties complètement par mégarde.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir "Accessoires - Accessoires en option").

Veillez à conserver des aliments qui sentent fort, notamment certains fromages, comme suit :

• Placez le support avec les filtres à charbon actif sur la tablette où sont stockés les aliments.
• Remplacez auparavant les filtres à charbon selon vos besoins.
• Placez d'autres filtres à charbon actif (avec support) dans l'appareil (voir "Accessoires - Accessoires en option").

Le support des filtres à charbon actif est placé sur la baguette de protection arrêté de la surface d'appui.

Pour déplacer le filtre à charbon actif, retirez la baguette de protection du support pour filtres à charbon actif, en tirant vers le haut.

Placez-les sur la baguette de protection de la surface d'appui souhaitée.

Utilisez le compartiment de congélation pour

• stocker des produits surgelés,
• produit des glaçons,
• congeler de petites quantités d'aliments.

Il est possible de congeler jusqu'à 2 kg/24 heures.

Processus de congélation pour les produits frais

Les aliments frais doivent être congélés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus la quantité de liquide qui s'échappe de chaque cellule est importante. Les cellules se recroquevillent alors. Lors de la décongélation, seule une partie du liquide qui s'est échappée peut retourner dans les cellules. Concrètement, ceci signifie que la perte de saveur des aliments est plus importante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongalez.

Si les produits sont congélés rapidement, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se contractent bien moins. Lors de la décongélation, la faible quantité de liquide qui est passée dans les cavités peut revenir dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme !

Conservation de produits surgelés

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin

• si l'emballage n'est pas abîmé,
• la date limite de conservation et
• la température du congélateur dans lequel l'aliment est vendu. Si la température est supérieure à -18 °C, les produits surgelés se conservent moins longtemps. ■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.
• Rangez vos produits surgelés immédiatement dans le congélateur.

Ne recongelez pas les marchandises décongelées ou partiellement décongelées. Recongelez-les seulement après les avoir cuisinés (en les faisant cuire ou griller).

Congélation de produits

Ne congelez que des produits frais et de première qualité!

Avant la congélation

4 heures avant de stocker des aliments, réglez la température sur 4°C ou moins.

Les aliments déjà congelés disposeront ainsi d'une réserve de froid.

Mise en congélation

Les aliments à congeler ne doivent pas entrer en contact avec des aliments déjà congélés afin d'éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc. Posez les alimentés à congeler en les disposant sur le fond du compartiment de congélation ou en contact avec les parois latérales intérieures afin que les alimentés puissent congeler rapidement.

24 Heures env. après la congélation

Le processus de congélation est terminé. Rétablissez la température souhaitée. Nous recommandons une température de réfrigération de 4°C.

Durée de conservation des aliments congelés

La conservation des aliments est elle-même très différente en cas de respect de la température prescrite de - C. Même dans les produits congelés, des processus de décongélation fortement ralentis ont lieu. La graisse peut par ex. revenir rance avec l'oxygène. De la viande maigre peut par conséquent être conservée deux fois plus longtemps que la viande grasse.

Les durées de conservation indiquées sont des valeurs de référence pour la durée de conservation des différents groupes d'aliments dans la zone de congélation.

Groupe d'aliments	Durée de conservation (mois)
Oeuf sur le plat	2 à 6
Pain, pâtisseries	2 à 6
Fromage	2 à 4
Poisson, gras	1 à 2
Poisson, maigre	1 à 5
Saucisse, jambon	1 à 3
Gibier, porc	1 à 12
Volaille, bœuf	2 à 10
Fruits et légumes	6 à 18
Herbes aromatiques	6 à 10

Pour des résultats de congélation classiques, la durée de conservation indiquée sur l'emballage est décisive.

Décongélation de produits congelés

Décongeler les aliments

• au micro-ondes,
• au four en mode "Chaleur tournante" ou "Décongélation",
• dans la zone de réfrigération (le froid sera utilisé pour refroidir les autres alimentés),
• au four vapeur.

Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.

Décongelez les morceaux de viande et de poisson (viande hachée, poulet, fillets de poisson, etc.) de manière à éviter tout contact avec les autres aliments. Récupérez l'eau de décongélation et jetez-la avec précaution.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En général, les légumes peuvent être plongés dans l'eau bouillante ou cuits directement dans de la graisse chaude sans être décongelés. Leur temps de cuisson est un peu plus court que celui des légumes frais en raison de la structure cellulaire modifiée.

Ne recongelez pas les marchandises décongelées ou partiellement décongelées. Recongelez-les seulement après les avoir cuisinés (en les faisant cuire ou griller).

Rafraîchissement rapide de boissons

Pour rafraîchir rapidement des boissons, enclenchez la fonction SuperFroid.

Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater.

Préparation de glaçons

• Remplissez le bac à glaçons aux trois quarts avec de l'eau et posez-le sur le fond du compartiment de congélation. Aidez-vous d'un objet à bout rond, une cuillère par exemple, pour détacher le bac à glaçons.

Conseil: Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau.

Zone de réfrigération

La zone de réfrigération dégivre automatiquement.

Quand le compresseur est en marche, il peut y avoir apparition de givre et de gouttelettes sur la paroi arrière de la zone de réfrigération. Vous n'avez pas besoin de les essuyer, elles s'évaporeront toutes seules sous la chaleur du compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil.

L'eau de dégivrage doit toujours pouvoir s'écouler sans problème. Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres.

Le dégivrage du compartiment de congélation n'est pas automatique.

Lors du fonctionnement normal, du givre et de la glace se créent au fil du temps dans le congélateur, par exemple sur les parois intérieures. L'intensité de la formation de glace ou de givre dépend des facteurs suivants :

• porte de l'appareil ouverte trop souvent et/ou pendant une durée trop longue
• grosses quantités d'aliments frais, congélés en une seule fois
• Le taux d'humidité de la pierre a augmenté.

L'épaisseur de la couche de glace a pour conséquence qu'on ne peut plus fermer la porte du compartiment de congélation hermétiquement. De ce fait, la capacité de refroidissement diminue et la consommation énergétique augmente.

Dégivrez le compartiment de congélation de temps en temps, au plus tard chaque fois avant qu'une couche de glace d'environ 0,5 cm ne se soit formée par endroits.

Profitez-en pour procéder au dégivrage lorsque

• le compartiment de congélation est vide ou ne contient que peu d'aliments
• le taux d'humidité est faible et la température de la pièce est basse.

Lors de la décongélation, veillez à ne pas endommager le circuit frigorifique, ce qui rendrait l'appareil inutilisable.

Ne grattez pas les couches de glace ou de givre. N'utilisez aucun ustensile pointu ou acéré.

Avant le dégivrage

Sortez les aliments du congélateur puis enroulez-les dans du papier journal ou dans une couverture.

Conseil : Vous pouvez également stocker les produits surgelés dans un sac isotherme.

Stockez-les dans un endroit frais jusqu'à ce que le congélateur soit de nouveau prêt à congeler.

Dégivrage

Plus les surgelés sont stockés longtemps à température ambiante, plus leur durée de conservation est réduite.

Le dégivrage doit se faire rapidement.

La vapeur d'un nettoyeur vapeur risque d'atteindre les pièces sous tension et de provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour dégivrer.

Ne placez jamais d'appareils électriques ou de bougies dans le compartiment de réfrigération pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives pour la santé.

• Arrêtez l'appareil. Débranche l'appareil ou déclenchez le fusible de l'installation domestique. Laissez la porte du compartiment de congélation ouverte.

Vous pouvez accélérer le dégivrage en installant dans le compartiment de congélation une casserole d'eau chaude non bouillante que vous poserez sur un dessous de plat. Le cas échéant, refermez la porte afin que la chaleur ne s'échappe pas.

Enlevez les morceaux de glace qui se sont détachés.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans les meubles environnants.

Epongez l'eau de dégivrage au fur et à mesure qu'elle s'écoule.

Après le dégivrage

Nettoyez le compartiment de condensation puis séchez-le. Il ne faut pas que l'eau de nettoyage passe dans l'orifice d'évacuation de l'eau de dégivrage. Rebranchez l'appareil puis mettez-le en marche. - Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez BASSE.

Veuillez vous assurer que l'eau ne pénétre pas dans l'électronique ni dans l'éclairage.

La vapeur d'un nettoyeur vapeur risque d'atteindre les pièces sous tension et de provoquer un court-circuit.

N'utilisez pas de nettoyeur vapeur.

L'eau de nettoyage ne doit pas passer par l'orifice d'évacuation de l'eau de dégivrage.

Ne retirez pas la plaque signalétique qui se trouve à l'intérieur de votre appareil. Elle vous sera utile en cas d'anomalie!

Conseils pour l'entretien

Pour éviter d'endommager les surfaces, n'utilisez pas :

• de produits nettoyants à base de soude, d'ammoniaque, d'acide ou de chlorure,
• de produit anti-calcaire,
• de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage,
• de détergent contenant des solvants,
• de produit spécial inox,
• de nettoyant pour lave-vaisselle,
• de décapant four en bombe,
• de produits, d'éponge et de brosse abrasive,
• de gomme de nettoyage,
• de grattoir métallique acéré !

À l'intérieur de l'appareil, n'utilise que des produits de nettoyage et d'entretien qui ne doivent aucun risque pour les aliments.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

Préparation de l'appareil au nettoyage

• Arrêtez l'appareil.

L'écran s'éteint et la production de froid s'arrête. Dans le cas contraire, le verrouillage s'enclenche (voir "Autres réglages - Activer / Désactiver le verrouillage").

Débranche l'appareil ou retirez le fusible correspondant. Sortez tous les aliments qui se trouvent dans l'appareil. Entrepilez-les dans un endroit frais. Dégivrez le compartiment de condensation (selon modèle) (voir "Dégivrage"). Démontez toutes les autres pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.

Tablette

Posez la tablette sur une surface plane et douce (par exemple un torchon) afin d'éviter les rayures.

Retirez les baguettes.

1. Retirez la baguette en inox en commençant à tirer doucement d'un côté.
2. Retirez la baguette de protection. Remontez les baguettes après le nettoyage.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez régulièrement l'appareil, au minimum une fois par mois, et le compartiment de congélation après chaque dégivrage.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

Nettoyez l'intérieur de l'appareil avec de l'eau tiède et un peu de liquide vaisselle, puis rincez à l'eau claire avant de sécher le tout avec un chiffon.

Les pièces en acier inoxydable sur les tablettes ne passent pas au lave-vaisselle.

Éliminez les bandeaux ou liserés avant de mettre les tablettes dans le lave-vaisselle.

Les éléments suivants ne peuvent pas être mis au lave-vaisselle :

• les baguettes en inox
• tous les tiroirs et couvercles des tiroirs (selon modèle) Nettoyez ces accessoires à la main.

Les pièces suivantes peuvent être mises au lave-vaisselle:

La température du programme sélectionné au lave-vaisselle ne doit pas dépasser 55°C max.

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se décolorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le balconnet pour bouteilles, le balconnet à œufs, le bac à glaçons (fournis en fonction du modèle)
• les balconnets dans la contre-porte
• les tablettes (sans les liserés)

Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage puisse s'écouler sans problème. Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

N'appliquez aucun corps gras sur le joint de porte : il risque de devenir poreux.

Nettoyez régulièrement le joint à l'eau claire puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aspiration

Les dépôts de poussière augmentent la consommation énergétique. Nettoyez régulièrement la grille d'é-ration à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la Brosse à meuble des aspirateurs Miele).

Après le nettoyage

Replacez tous les éléments dans l'appareil. Rebranchez l'appareil puis mettez-le en marche. Pour accélérer la production de froid de l'appareil, activez la fonction SuperFroid. Déposez les aliments dans le réfrigérateur puis fermez la porte. - Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez BASSE.

Remplacer le(s) filtre(s) à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible en accessoire en option (voir "Accessoires - Accessoires en option").

Remplacez le filtre à charbon actif situé dans le support tous les 6 mois environ.

Vous pouvez vous procurer des filtres à charbon actif KKF-RF chez votre revendeur, auprès du service après-vente Miele ou sur la boutique en ligne Miele.

Conseil : le support et le filtre à charbon sont adaptés au lave-vaissette.

Retirez le support du filtre à charbon actif de son logement en tirant vers le haut.

Les filtres à charbon actif utilisés ne doivent pas toucher la paroi arrière de l'appareil, car ils pourraient coller à la paroi en raison de l'humidité.

Placez correctement les nouveaux filtres à charbon actif dans le support de sorte qu'ils ne dépassent pas du bord du support.

Sortez les deux filtres à charbon actif puis placez-en deux nouveaux dans leur support, bordure vers le bas.

Replacez le logement des filtres au centre de la cornière arrière d'une tablette, jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage interieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -Ф.■ Allumez l'appareil.
	La fiche de l'appareil n'est pas bien enforcée dans la prise.■ Branchez la fiche de l'appareil dans la prise.Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -Ф - s'affiche.
	Le fusible de l'st installation domestique s'est déclenché. Vérifiez si l'appareil, la tension domestique ou un autre appareil sont défectueux.■ Le cas échéant, averissez un electricien ou le service après-vente.
Le compresseur fonctionne en continu.	Ce n'est pas une anomalie ! Quand les besoin en froid sont moins importants, le compresseur se règle automatiquement sur une vitesse inférieure afin d'économiser de l'énergie : sa durée de fonctionnement augmente proportionnellement.
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop BASSE.	Les fentes d'aération et d'évacuation d'air dans le meuble d'encastrement sont recouvertes ou cou-vertes de poussière. ■ Ne recouvre jamais les fentes d'aération. ■ Dépoussiérez-les régulièrement.
	Les portes ont été ouvertes trop souvent ou vous avez congesté de grosses quantités d'aliments frais. ■ Ouvrez la porte de l'appareil ou la porte du com-partiment de congélation si nécessaire seulement et refermez-la le plus vite possible. La température requise revient peu à peu à la nor-male.
	La porte de l'appareil et/ou la porte du compartment de congélation ne sont pas bien fermées. Il se peut qu'une épaissse couche de glace se soit formée dans le compartment de congélation. ■ Fermez les portes. La température requise revient peu à peu à la nor-male. Si une couche épaissse de givre s'est déjà formée, ce-la diminue la production de froid ce qui fait augmenter la consommation d'énergie. ■ Dégivrez le compartment de congélation puis net-toyez-le.
	La température ambiente est trop élevé. Plus la température ambiente est élevé, plus le temps de fonctionnement du compresseur augmente. ■ Suivez les indications du chapitre "Installation - Lieu d'installation".
	L'appareil n'a pas été correctement encastré dans la niche. ■ Tenez compte des remarques aux chapitres "Installation, Encastrement de l'appareil".
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop BASSE.	La température à l'intérieur de l'appareil est régée à une valeur trop BASSE. ■ Vérifiez le réglage de la température.
	La porte du compartment de congélation (selon modèle) n'est pas correctement fermée. ■ Contrôlez si la porte du compartment de congélation (selon modèle) ferme correctement.
	Une grande quantité d'aliments a été mise à congefer en même temps. ■ Suivez les indications du chapitre "Congélation et conservation".
	La fonction SuperFroid est encore enclenchée. ■ Pour économiqueiser de l'énergie, vous pouvez désac-tiver la fonction SuperFroid plus tout que prévu : Appuyez sur la touche SuperFroid.
Le compresseur s'en-clenché de moins en moins souvent, de telle sorte que la tempéra-ture dans l'appareil augmente.	Ce n'est pas une anomalie! La température est trop BASVÉEVE. ■ Vérifiez le réglage de la température. ■ Contrôlez de nouveau la température 24 h plus tard.
	Les produits surgelés commencer à décongeler. La température ambiente est inférieure à celle pour la-quelle l'appareil a été créé. Lorsque la température ambiente est trop BASse, le compresseur se met en marche plus rarement. La température du compartment de congélation risque alors d'être trop BASVÉEVE. ■ Suivez les indications du chapitre "Installation - Lieu d'installation". ■ Augmentez la température ambiente.
La LED en bas à l'arrière de l'appareil à côté du compresseur cli-gnote.	Ce n'est pas une anomalie! Le clignotement est nor-mal. L'électronique du compresseur est équipée d'un affichage de fonctionnement et de témoins de con-trôle LED de diagnostic d'anomalie (selon modèle). Elle clignote régulièrement toutes les 15 secondes.

Messages à l'écran

Message	Cause et solution
Il est impossible d'éteindre l'appareil.	Le verrouillage est activé. Lorsqu'il est activé, le symbole ◎ s'allume sur l'écran d'affichage. ■ Désactivez le verrouillage (voir "Effectuer les rég-lages - Activer/ Désactiver le verrouillage").
Le symbole ◎ s'allume à l'écran, l'appareil ne produit pas de froid bien que les com-mandes de l'appareil et l'éclairage intéérieur continuant de fonction-ner.	Le mode expo est activé. Il permet aux revendeurs deprésenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilisé pour le particulier. ■ Demandez au service après-vente comment désactiver le mode exposition.
L'écran affiche "F0 à F9".	Une anomalie a été détectée. ■ Contactez le service après-vente Miele.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage intéérieur ne fonctionne pas.	L'appareil n'est pas allumé. ■ Allumez l'appareil.
	L'éclairage intéérieur s'éteint automatiquement au bout d'env. 15 minutes d'ouverture de la porte en raison d'un risque de surchauffe. Si ce n'est pas le cas, une anomalie subsiste.
	Risque de blessures provoqué par un choc électrique! Sous le cache de l'ampoule se trouvent des éléments sous tension. Seul le service après-vente est habilité à replacer les ampoules de l'éclairage LED.
	Risque de blessures provoqué par l'éclairage LED! L'intensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être reti-rés ou endommagés ou avoir été retirené en raison de dommages! Risque de blessures oculaires. Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (tels qu'une loupe, par exemple) !
	Contactez le service après-vente Miele.

Problèmes généraux liés à l'appareil

Problème	Cause et solution
Le fond de la zone de réfrigération est mouillé.	L'orifice d'écoulement de l'eau de dégivrage est obs- trué. ■ Nettoyez l'orifice et le conduit d'écoulement.
Un produit congélé resté fixé par le gel.	L'emballage de l'aliment n'était pas sec lorsqu'il a étéplatzé au congélateur. ■Décollez-le avec un objet plat à bout rond, le manche d'une cuillère par exemple.
Les parois externes de l'appareil sont chaudes.	Ceci n'est pas une anomalie ! La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.
Bruits normaux	Quelle est leur origine?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic....	LesCLSiqueis sont audibles lorsque le thermostat active ou désactive le moteur.
Crac ...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Bruits	Cause et solution
Claquement,clinquètement	L'appareil n'est pas posé sur une surface plane. Remettez-le d'aplomb à l'aide d'un niveau à bulles. Utilisez pour ce faire les pieds de réglage situés sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres ap-pareils. Eloignez-le.
	Des tiroirs ou tablettes vacillent ou sont coincés. Contrôlez les pieces amovibles et replacez-les correctement le cas échéant.
	Les bouteilles ou récipliers se touchent. Séparez-les.
	Le cable de transport se trouve encore à l'arrête de l'appareil. Retirez-le.

Contact en cas d'anomalies

Vous n'arrivez pas à résoudre la panne par vous-même? Contactez le service après-vente Miele ou votre revendeur Miele.

Les numéros de téléphone du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modèle et la référence de votre appareil. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Pour plus d'informations reportez-vous aux conditions de garantie fournies auprès du service après-vente Miele.

L'appareil qui vous est livré est prêt à être raccordé avec un câble et une prise en monophasé 50 Hz, 220-240 V.

Prévoyez un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes EDF.

Afin que l'appareil puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.

Si la prise de courant n'est plus accessible pour l'utiliser, l'installation doit être équipée d'un dispositif de sectionnement pour chaque pole. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doit pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez jamais l'appareil sur des filtres d'onduleurs, utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple, faute de quoi le dispositif de coupure de sécurité risque de s'enclencher au moment de la mise sous tension de l'appareil, en raison de crêtes de tension, et d'endommager l'électronique.

De même, n'utilisez jamais l'appareil avec des fiches à économie d'énergie car l'alimentation réduite en énergie provoquerait un échauffement de l'appareil.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

Un appareil qui n'est pas encastré risque de basculer.

Risque d'incendie et de dommages! L'appareil frigorifique ne doit pas être encastré sous une table de cuisson.

Lieu d'installation

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité augmente.

Lors de l'installation de l'appareil, contrôlez aussi les points suivants :

• La prise de courant ne doit pas se coucher derrière l'appareil. Elle doit rester accessible en cas d'urgence.
• La fiche et le câble d'alimentation ne doivent pas entrer en contact avec le dos de l'appareil. Ils pourraient être endommagés par les vibrations de l'appareil.
• Evitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Lorsque le taux d'humidité est élevé, de la condensation peut s'accumuler sur les surfaces extérieures de l'appareil.

Et cette eau de condensation peut engendrer une corrosion au niveau des parois extérieures.

En prévention, nous recommandons d'installer l'appareil dans une pièce sèche et/ou climatisée et suffisamment aérée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été correctement installé.

Classe climatique

Votre appareil est conçu pour fonctionner pour une classe climatique donnée (plage de température ambianté). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l’intérieur de l’appareil.

Classe clima-tique	Température am-biante
SN	+ 10 °C à + 32 °C
N	+ 16 °C à + 32 °C
ST	+ 16 °C à + 38 °C
T	+ 16 °C à + 43 °C

Une température ambience plus basse entraîne un arrêt relativement long du compresseur. Il est possible que la température à l'intérieur de l'appareil augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les fentes d'aération et d'évacuation d'air sont recouvertes, le compresseur se met plus souvent en marche et est activé pendant plus de temps.

Cela entraîne une consommation énergétique plus élevée et une augmentation de la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Ne recouvrez pas les fentes d'aération et d'évacuation d'air.

L'air présent sur la paroi arrière de l'appareil se réchauffe. La niche d'encastrement doit donc être conçue de manière à ce que l'aération et l'évacuation d'air puissent se faire de façon optimale à tout moment (voir "Cotes d'encastrement"): Note: Les corrections sont basées sur les règles fournies et les erreurs claires de frappe ou d'OCR. Les mots comme "present" et "rechauffe" ont été corrigés en "présent" et "réchauffe" car ces corrections sont certaines.

• L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrête du meuble de cuisine.
• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrête de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

• Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air doivent rester dégagées et être dépoussièrees régulièrement.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

2 3

directement au-dessus de la cave à vin avec une grille d'aération (passage libre d'au moins 200 cm²) entre le meuble de cuisine et le plafond dans un faux-plafond

Espace horizontal et vertical

L'épaisseur, le rayon d'arête de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement de votre cuisine.

Par conséquent, respectez impérativement les points suivants :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve au-dessus ou en-dessous doit mesurer au moins 3 mm.

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et de la façade adjacente côté charrette ou de la partie latérale est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon d'arête de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en convenant d'une solution d'encastrement adaptée.

Épaisseeur de la portedu meubleA [mm]	Espace X [mm] pour différents rayons d'arête B
	R0	R1,2	R2	R3
≥16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

Façade de meuble de cuisine Adjacente

A = épaisseur de la façade du meuble B = rayon d'arête X = espace

Partie latérale verrouillable

A = épaisseur de la façade du meuble B = rayon d'arête X = espace

Conseil : montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

Poids de la porte du meuble

Les portes de meuble montées dépassant le poids autorisé peuvent endommager les charnières, qui pourrait entre autres causer des dysfonctionnements!

Avant de monter la porte sur le meuble, assurez-vous que le poids de cette dernière ne dépasse pas le poids maximal autorisé :

Appareil	Poids max. de la portedu meuble en kg
K 32222 i, K 32223 i	16
K 32242 iF, K 32243 iF	16
K 33222 i	13
K 34222 i, K 34223 i	19
K 34242 iF, K 34243 iF	19

Montage de portes de meuble volumineuses ou à plusieurs volets

Vous pouvez vous procurer un kit de montage et/ou un autre kit d’équerres de fixation auprès du SAV Miele ou de votre revendeur.

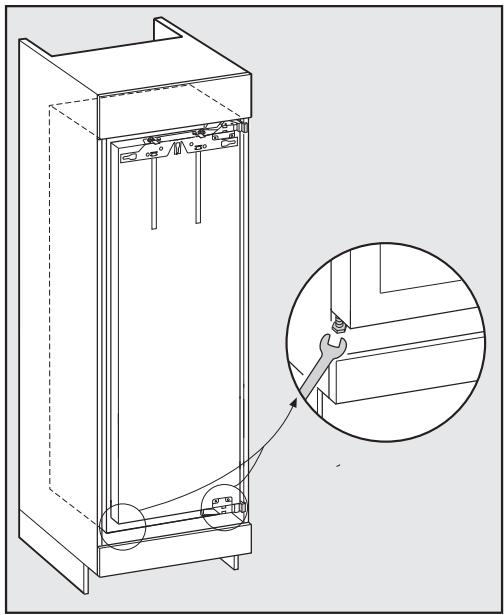

Avant l'encastrement de l'appareil

Avant d'installer l'appareil, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil et retirez le ruban adhésif à l'extérieur de la porte. - Les éléments suivants ne doivent en aucun cas être retirés de l'arrière de l'appareil:

• les entreprises (selon modèle). Elles garantissent l'écart nécessaire entre la paroi arrière et le mur.
• les sachets qui sont situés entre la paroi arrière de l'appareil et la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil. Leur contenu est non toxique et ne présente aucun danger. Commencez par retirer le cordon au dos de l'appareil.

Ouvrez la porte de l'appareil et retirez la sécurité de transport rouge ① (selon le modèle).

L'ancien appareil avait-il un type de charnière ?

Si votre ancien appareil était équipé d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez les anciennes ferrures de l'armoire d'encastrement. Elles ne seront plus utiles, car la porte du meuble sera directement montée sur la porte de l'appareil. Toutes les pièces nécessaires sont livrées avec l'appareil ou peuvent être obtenues auprès du service après-vente.

Façade inox

(en série ou en option selon modèle)

Si vous ancien appareil était équipé d'un autre type de charnière et que vous ne pouvez ou ne voulez plus utiliser l'ancienne porte de meuble ou si votre porte n'est plus utilisable pour d'autres raisons, vous pouvez la remplacer par une façade inox.

Vous pouvez vous renseigner auprès du SAV pour savoir où vous procurer cette façade inox.

• La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm, l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm]A
K 32222 i, K 32223 i	874 – 890
K 32242 iF, K 32243 iF	874 – 890
K 33222 i	1024 – 1040
K 34222 i, K 34223 i	1220 – 1236
K 34242 iF, K 34243 iF	1220 – 1236

Les charnières de portes sont réglées à la sortie de l'usine pour pouvoir être grandement ouvertes.

S'il vous faut limiter l'angle d'ouverture de la porte de l'appareil, vous pouvez le régler sur les channières.

Cependant, si la porte de l'appareil se cogne contre un obstacle à chaque fois que vous l'ouvrez, nous recommandons d'en limiter l'angle d'ouverture à.

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil.

Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à

Régler la force de ressort de la porte

Si vous souhaitez qu'à l'ouverture, la porte soit amortie et qu'elle s'ouvre de façon plus douce, vous avez la possibilité d'augmenter la force de ressort de la porte :

Pour ce faire, réglez la charnière de porte avec une clé à six pans creux.

La porte ne doit pas pouvoir s'ouvrir en grand : Tournez la clé à six pans creux dans le sens horaire. La charnière est désormais plus serrée et la porte ne s'ouvre plus en grand. La porte doit pouvoir s'ouvrir en grand : Tournez la clé à six pans creux dans le sens antihoraire. La charnière est désormais moins serrée et la porte s'ouvre plus facilement.

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

Ouvrez la porte de l'appareil. Retirez le balconnet / le balconnet à bouteilles de la porte de la zone de l'appareil.

Décrochez les caches ①, ② et ③.

Desserrez un peu les vis ④ et ⑤ sur les charnières. Décalez la porte ⑥ vers l'extérieur et décrochez-la.

Desserrez totalement la vis ④. - Placez l'élément de fixation ⑦ sur le côté opposé, et vissez légèrement les vis ④. Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

Enlevez les chevilles des charnières par le haut.

Monter la porte

Posez la porte démontée avec la façade extérieure vers le haut sur une surface plane et stable.

Risque de blessure!

Ne repliez pas les charnières.

Desserrer les vis ⑧. Montez les charnières en diagonale ⑨.

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrez les vis ④ et ⑤. ■ Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Inverser l'ouverture de la porte du compartiment de congélation

Ouvrez la porte du compartiment de congélation ③. Rabattez vers le bas le cache du support palier ①. Dévissez le support palier ②, et retirez la porte du compartiment de congélation ③ en même temps que le support palier. Dévissez l'élément de fermeture ④.

• Placez l'élément de fermeture ④ tourné à sur le côté opposé et vissez-le. Obturez les trous libérés à l'aide des caches fournis ⑤

• Remettez en place par le haut ⑥ le support palier ② en même temps que la porte du compartiment de congélation ③ et fixez le support palier ②. Rabattez le cache du support palier ①

Faites appel à une deuxième personne pour installer l'appareil.

• Ne montez l'appareil que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.
• Sécurisez les armoires d'encastrement pour empêcher qu'elles ne se renversent.

Ajustez le meuble de cuisine à l'aide d'un niveau à bulles. Les angles de la niche doivent être parfaitement droits (90°), faute de quoi la porte du meuble ne recouvrira pas correctement les angles. - Les fentes d'aération et d'évacuation d'air doivent obligatoirement rester découvertes (voir "Montage - Aération / Évacuation d'air"; "Cotes d'encastrement").

Vous aurez besoin des outils suivants pour le montage :

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

Pour l'encastrement de l'appareil dans la niche :

• Ces éléments ne sont joints qu'aux appareils d'une hauteur de 140 cm et plus.

Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de 140 cm et plus (contient égale-

ment des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets).

- Monter la porte du meuble :

Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets.

Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la butée de porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparation de l'appareil

Posez l'appareil immédiatement devant la niche du meuble de cuisine.

• Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Vissez les équerres de fixation ④ avec les vis à tête hexagonale ⑤ sur les trous préalablement forés dans la porte de l'appareil. Vissez un deuxième couple d'équerres de fixation ④ dans la zone de saisie (poignée) de la porte. Utilisez pour ce faire les trous préalablement forés de la porte de l'appareil. ■ Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau!

Conseil : pour avoir moins de difficultés à pousser l'appareil, attachez un bout de ficelle à la fiche afin de "rallonger" le câble d'alimentation.

Ensuite, faites passer le câble d'alimentation à travers le meuble de cuisine en tirant sur l'autre extrémité de la ficelle, de sorte que l'appareil puisse être facilement branché au réseau électrique une fois l'installation terminée.

Uniquement pour les parois démeublables d'une épaisseur de 16 mm :

Fixez les écarteurs ② et ③ à droite sur les charnières. Ouvrez la porte de l'appareil.

Retirez la protection ⑥. Vissez sans serrer la pièce de fixation ⑦, à l'aide de vis ⑧ sur la partie supérieure gauche de l'appareil. Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser. Montez l'élément de butée ⑨ sur l'équerre de fixation ⑩. Vissez sans serrer l'équerre de fixation ⑩ à l'aide de vis ⑪ sur l'appareil (partie inférieure). Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser.

Retirez le film de protection du liséré ⑬. Collez le liséré ⑬ sur le côté d'ouverture de la porte en l'alignant sur l'avant de l'appareil.

1. Ce faisant, appliquez le liséré sur l'arête inférieure de la pièce de fixation supérieure.
2. Collez-le sur toute sa longueur.

Encastrement de l'appareil

Si l'appareil est encastré trop profondément dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte de meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie!

Encastrez l'appareil dans la niche jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

• Pour les parois de meuble d'une épaisseur de 16 mm :

Les entreprises touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

• Pour les parois de meuble d'une épaisseur de 19 mm :

Les rebords avant des charnières en haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.) :

il faut tenir compte des dimensions des éléments de butée de porte de manière à ce que, là aussi, un écart périphérique de 42 mm soit maintenu.

Tirez l'appareil vers l'avant en fonction de ces dimensions. Vérifiez à nouveau qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

Conseil: si possible, retirez les éléments de butée de porte et glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent le rebord avant de la paroi latérale du meuble.

16 Ajustez l'appareil des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé à fourche jointe.

Fixer l'appareil dans la niche

Poussez l'appareil contre la paroi du meuble, côté charnières. Afin de relier l'appareil au meuble, vissez les vis pour aggloméré 19 en haut et en bas à travers les éclisses des charnières.

Faites glisser les équerres de fixation desserrées jusqu'à la paroi du meuble. - À l'aide de la vis ⑨, fixez l'équerre de fixation ⑩ sur la paroi de l'armoire. Forez au préalable la paroi du meuble si nécessaire. À l'aide des vis ②, fixez l'équerre de fixation ⑦ sur la paroi du meuble. Forez préalablement la paroi du meuble si nécessaire.

Attention! Maintenez avec vos pouces le coude espacé contre la paroi du meuble pendant que vous vissez. L'appareil ne doit pas glisser vers l'arrière.

Resserrez bien les vis 8 et 11.

Détachez les extrémités qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut. Posez les caches respectifs ⑥ et ② sur les angles de fixation.

Seulement pour un appareil avec une hauteur de niche à partir de 140 cm

Pour une sécurité supplémentaire, glissez les entretoises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil :

Commencez par fixer la poignée au niveau d'une des entreprises 23. Introduisez cette dernière dans le canal de passage jusqu'au bout. Retirez maintenant la poignée et montez-la sur l'autre entreprise libre et introduisez-la également dans le canal. Important! Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil par la suite. Refermez la porte de l'appareil.

Montage de la porte du meuble

Le rebord supérieur de la porte du meuble doit se situer à la même hauteur que les portes des armoires adjacentes si l'encastrement est réalisé dans une implantation linéaire.

La porte du meuble doit être montée à l'horizontale et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et rajustez-la si nécessaire. Glissez les supports de montage ② à la hauteur de la porte du meuble : le rebord inférieur des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte de meuble à monter (symbole ▲).

Conseil: À l'aide de la façade du meuble, poussez les supports de montage ② à la hauteur des portes des armoires avoirinantes.

Dévissez les écrous ③ et démontez la traverse de fixation ④ avec les supports de montage ②.

Posez la porte de l'armoire démontée avec la façade extérieure vers le bas sur une surface plane et stable.

À l'aide d'un crayon, tracez une fine ligne centrale sur la face intérieure de la porte du meuble 5. - Suspendez la traverse de fixation ④ avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu. Vissez la traverse de fixation à l'aide d'au moins 6 vis pour aggloméré (6). (N'utilisez que 4 vis sur le bord avec les portes à caisson). Percez au préalable, si nécessaire, les trous dans la porte du meuble. Retirez les supports de montage en tirant vers le haut ⑦ - Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (pour les y ranger).

Poussez la protection latérale ⑦ sur l'entretoise de fixation en face du côté des charnières. Tournez la porte du meuble et fixez la poignée (si nécessaire).

Ouvrez la porte de l'appareil.

Suspendez la porte de meuble sur les chevilles d'ajustage ⑧. Vissez les écrous ③ sans trop serrer sur les chevilles d'ajustage. Fermez la porte et vérifiez l'espace entre la porte et les portes des meubles contigus. L'espace doit être identique partout.

-Réglage par rapport aux coûts (x)

Déplacez la porte du meuble.

-Réglage en hauteur (y)

Tournez les chevilles d'ajustage ⑧ à l'aide d'un tournevis.

Une distance de 8 mm est prévue entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et réglez-la si nécessaire. Ne modifiez cette distance que dans la zone indiquée.

• Serrez les écrous ③ sur la porte de l'appareil à l'aide de la clé polygonale ⑩ tout en maintenant les chevilles d'ajustage ⑧ à l'aide d'un tournevis. Le bandeau d'ajustement ① ne doit pas dépasser. Il doit disparaître totalement dans la niche.

Percez au préalable les trous de fixation ⑫ dans la porte du meuble et vissez les vis ⑬. Veillez à ce que les deux rebords en métal soient affleurer (symbole //). Fermez la porte de l'appareil et du meuble.

-Réglage en profondeur (z)

Desserrez les vis ⑨ situées en haut de la porte de l'appareil et la vis ⑭ située en bas sur l'équerre de fixation. Déplacez la porte du meuble afin de laisser un espace de 2 mm entre la porte du meuble et le corps du meuble.

Serrrez encore une fois bien toutes les vis.

Montez les protections respectives du haut ⑤ et encliquetez-les.

Montez les protections latérales 16 de manière à ce qu'elles s'emboîtent de façon audible.

Comment savoir si l'appareil a été correctement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact. Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil. Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtés de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

MIELE France

Siège social

9 avenue Albert Einstein - Z.I. du Coudry

93151 - Le Blanc-Mesnil CEDEX

R. C. S. Bobigny B 708 203 088

Miele Experience Center

Paris Rive Droite

55 Boulevard Malesherbes

75008 Paris

Miele Experience Center

Paris Rive Gauche

30 rue du Bac

75007 Paris

Miele Experience Center Nice

Secteur Cap 3000

285 avenue de Verdun

06700 Saint-Laurent-du-Var

Internet

www. miele. fr

La ligne Consommateurs

Conseilis, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
