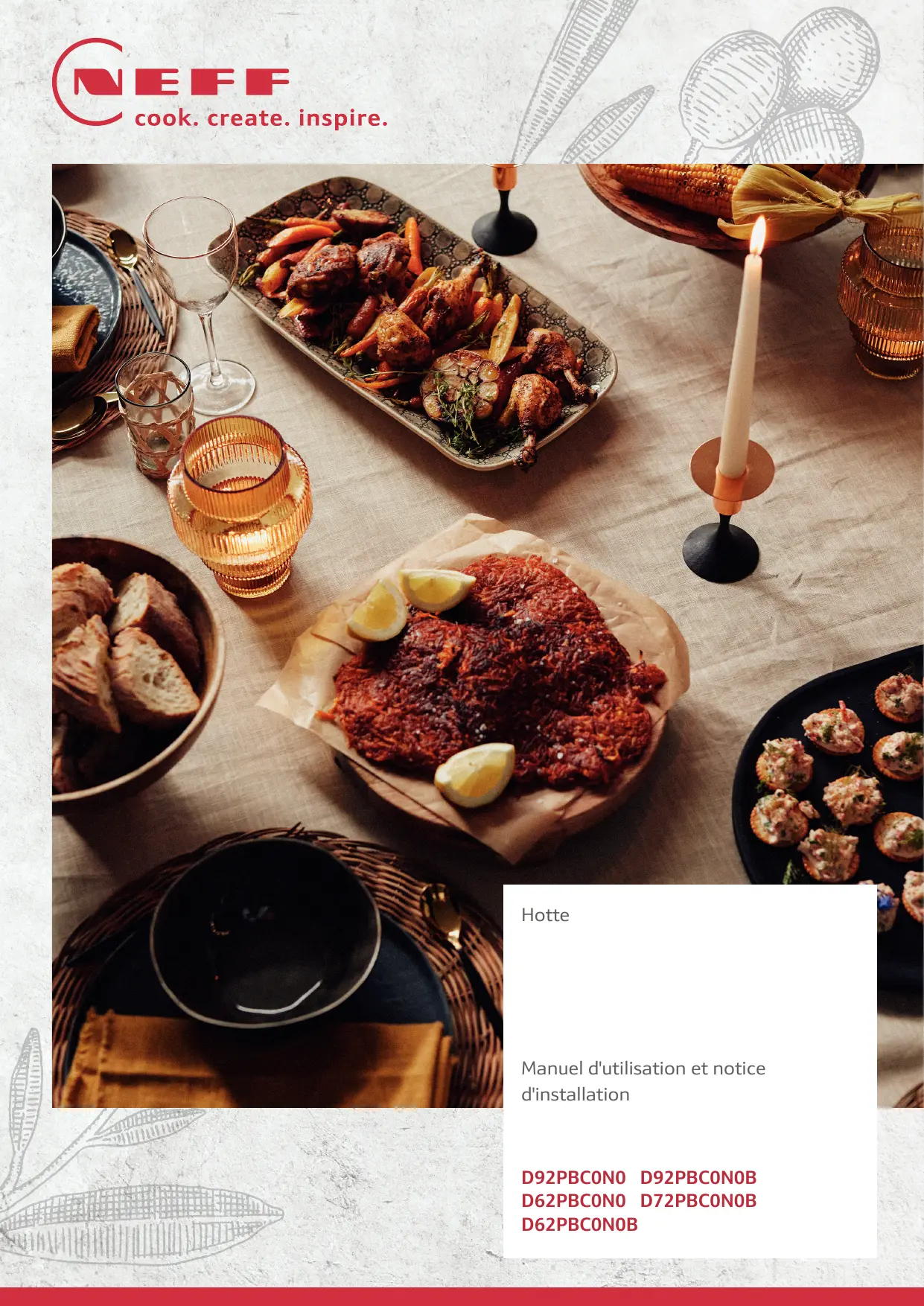

MODE D'EMPLOI D92PBC0N0 NEFF
Manuel d'utilisation et notice d'installation
D92PBC0N0 D92PBC0N0B
D62PBCON0 D72PBCONOB
D62PBCONOB
MANUEL d'utilisation
1 Sécurité 2 2 Prévenir les dégâts matériels 4 3 Protection de l'environnement et économies d'énergie 5 4 Modes de fonctionnement 5 5 Description de l'appareil 6 6 Utilisation 6 7 Nettoyage et entretien 6 8 Dépannage 8 9 Mise au rebut 9 10 Service après-vente 9 11 Accessoires 9 12 INSTRUCTIONS DE MONTAGE 10 12.4 Installation en toute sécurité 10
1 Sécurité
Respectez les consignes de sécurité suivantes.
1.1 Indications générales
Lisez attentivement cette notice. - Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire. - Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.
1.2 Utilisation conforme
Utilisez l'appareil uniquement :
- pour aspirer les vapeurs de cuisson.
- pour un usage privé et dans les pièces fermées d'un domicile.
- jusqu'à une altitude maximale de 2000 m au-dessus du niveau de la mer.
N'utilisez pas l'appareil : - avec une minuteuse externe
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/
ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été expliquée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont âgés de 15 ans et plus et agissant sous surveillance.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.
Avertissement - risque d'asphyxie!
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.
- Conserver les petites pièces hors de portée des enfants.
- Ne pas laisser les enfants jouer avec les petites pièces.
Avertissement - risque d'emploi!
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant. Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. - Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. - Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
Avertissement - risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
- Ne faites jamais fonctionner l'appareil sans filtre à graisse. Nettoyez régulièrement le filtre à graisse.
- Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
L'huile et la graisse chaudes s'enflamment rapidement.
Surveillez constamment l'huile et la graisse chaudes. N'eteignez jamais de l'huile ou de la graisse enflammée avec de l'eau. Éteignez le foyer. Étouffez les flammes prudemment avec un couvercle, une couverture ou quelques choses de similaires.
Avertissement - risque de brûlures !
Les éléments accessibles deviennent chauds pendant le fonctionnement.
- Ne touchez jamais les éléments chauds. Éloignez les enfants.
L'appareil devient chaud pendant son utilisation.
Laissez refroidir l'appareil avant de le nettoyer.
Avertissement - risque de blessure!
Certaines pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives.
- Nettoyez l'intérieur de l'appareil avec précaution. Les objets déposés sur l'appareil peuvent tomber.
- Ne déposez aucun objet sur l'appareil. Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
- N'effectuez aucune modification sur la construction électrique ou mécanique. La lumière de l'éclairage par LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1).
- Ne regardez pas directement l'éclairage par LED allumé pendant plus de 100 secondes.
Avertissement - risque d'électrocution!
Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un appareil endommagé. - Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. - Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles. - Appelez le service après-vente.
→ Page 9
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. - Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
Avertissement - risque d'explosion !
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d'aluminium situées dans le compartiment de nettoyage du lave-vaisselle.
N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes.
Avertissement - risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Nettoyez régulièrement le filtre à graisse.
Avertissement - risque de blessure!
Les réparations non conformes sont dangereuses.
Seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil. Si l'appareil est défectueux, appeler le service après-vente.
→ "Service après-vente", Page 9
Avertissement - risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électrique.
N'utilisez pas de tissu éponge mouillé.
Attention!
La condensation peut provoquer de la corrosion.
- Allumez toujours l'appareil lorsque vous cuisinez afin d'éviter la formation de condensation.
Si de l'humidité pénètre dans les éléments de commande, des dommages peuvent survenir.
- Ne nettoyez jamais les éléments de commande avec un chiffon humide. Un nettoyage incorrect endommage les surfaces. Respectez les consignes de nettoyage.
- N'utilisez pas de produits de nettoyage agressifs ou récurants.
- Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.
- Ne nettoyez jamais les éléments de commande avec un nettoyant pour inox.
L'eau de condensation qui s'écoule à l'arrière peut endommager l'appareil.
Le conduit d'évacuation doit être installé à partir de l'appareil avec au moins de pente.
Si vous sollicitez les éléments de design de manière incorrecte, ils peuvent se casser.
Ne tirez pas sur les éléments de design. - Ne posez ou ne suspendez aucun objet sur/des éléments de design.
Les surfaces peuvent être endommagées par un film protecteur non retiré.
- Retirez le film protecteur de toutes les parties de l'appareil avant de l'utiliser pour la première fois. Les surfaces laquées sont fragiles. Respectez les consignes de nettoyage. → "Nettoyer l'appareil", Page 6 Protégez les surfaces laquées contre les rayures.
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables.
- Veuillez éliminer les pièces détachées après les avoir triées par matière.
Éliminez l'emballage en respectant l'environnement.
3.2 Économies d'énergie
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant.
Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson.
- Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas de vapeurs de cuisson intensives, sélectionnez dès que possible une vitesse de ventilation plus importante. - Les odeurs se répandant moins dans la pièce.
Éteignez l'éclairage quand vous n'en avez plus besoin. Lorsque l'éclairage est éteint, il ne consomme pas d'énergie.
Nettoyez ou remplacez les filtres aux intervalles spécifiés.
L'efficacité du filtrage est conservée. Utilisez le couvercle de cuisson. - Les vapeurs de cuisson et les condensats sont réduits.
N'utilisez les fonctions supplémentaires qu'en cas de besoin.
- La désactivation des fonctions supplémentaires permet de réduire la consommation d'énergie.
4 Modes de fonctionnement
Vous pourriez utiliser votre appareil en mode évacuation extérieure ou en mode recirculation de l'air.
4.1 Mode d'évacuation extérieure
L'air aspiré est débarrassé des particules de graisse par les filtres, et transite par un conduit avant de gagner l'extérieur.
L'air ne doit pas être acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne s'applique pas aux appareils de recyclage).
Si l'air sortant circule par une cheminée ou une cheminée d'évacuation des gaz, vous devrez d'abord obtenir l'accord d'un ramoneur compétent. Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.
4.2 Mode recirculation de l'air
L'air aspiré est nettoyé par l'intermédiaire des filtres à graissé et d'un filtre anti-odeurs, puis il est renvoyé dans la pièce.
Pour neutraliser les odeurs en mode recirculation de l'air, vous devez installer un contrôle anti-odeurs. Pour connaître les différentes possibilités d'utiliser l'appareil en mode recirculation de l'air, consultez notre catalogue ou votre revendeur spécialisé. Vous pouvez vous procurer les accessoires dans un commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne.
5.1 Éléments de commande
Les éléments de commande vous permettent de configurer toutes les fonctions de votre appareil et vous donnent des informations sur l'état de fonctionnement.
1. Activer la puissance de ventilation 1 2. Activer la puissance de ventilation 2 3. Activer la puissance de ventilation 3 Allumer ou éteindre l'éclairage
Remarques
Il n'est pas nécessaire d'allumer et d'éteindre l'appareil séparément. - Si plusieurs touches sont enfoncées, la plus élevée des vitesses sélectionnées est toujours active.
- Pour régler la vitesse de ventilation 1, appuyez sur 1.
- Pour régler la vitesse de ventilation 2, appuyez sur 2
- Pour régler la vitesse de ventilation 3, appuyez sur 3
6.2 Allumer l'éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.
- Appuyez sur.
7 Nettoyage et entretien
Pour que votre appareil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.
7.1 Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas endommager les différentes surfaces et pièces par un nettoyage incorrect ou par des produits de nettoyage non appropriés.
Avertissement - risque d'explosion!
Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d'aluminium situées dans le compartiment de nettoyage du lave-vaisselle.
- N'utilise jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilise aucune produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes.
Avertissement - risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
Avertissement - risque de brûlures !
L'appareil devient chaud pendant son utilisation.
Laissez refroidir l'appareil avant de le nettoyer.
Avertissement - risque de blessure!
Certaines pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives.
- Nettoyez l'intérieur de l'appareil avec précaution.
- Respectez les informations sur les produits de nettoyage.
→ "Produits de nettoyage", Page 7
- Selon la surface, nettoyez comme suit :
- Nettoyez les surfaces en acier inoxydable avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage dans le sens du brossage.
- Nettoyez les surfaces laquées avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage.
- Nettoyez l'aluminium avec un nettoyant pour vitres et un chiffon doux.
- Nettoyez le plastique avec un nettoyant pour vitres et un chiffon doux.
- Nettoyez le verre avec un nettoyant pour vitres et un chiffon doux.
- Séchez-les ensuite avec un chiffon doux.
- Sur les surfaces en acier inoxydable, appliquez une fine pellicule de produit pour acier inox avec un chiffon doux.
Vous pouvez vous procurer les produits d'entretien pour acier inox auprès du service après-vente ou sur la boutique en ligne.
7.2 Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage appropriés auprès du service après-vente ou sur la boutique en ligne.
Avertissement - risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électrique.
- Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
Avertissement - risque de brûlures !
L'appareil devient chaud pendant son utilisation. Laissez refroidir l'appareil avant de le nettoyer.
Attention!
Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.
- Ne pas utiliser de produits de nettoyage agressifs ou récurants. N'utilisez pas de nettoyants fortement alcoolisés.
- Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant. Utilisez uniquement des nettoyants pour vitres, des racloirs à verre ou des produits d'entretien pour acier inox si ceux-ci sont commandés dans les instructions de nettoyage de la pièce correspondante. Rincez soigneusement les tissus et éponges avant de les utiliser.
Avertissement - risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électrique.
N'utilisez pas de tissu éponge mouillé. 1. Respectez les informations sur les produits de nettoyage. "Produits de nettoyage", Page 7 2. Nettoyez avec un tissu éponge et de l'eau chaude additionnée de produit à vaisselle. 3. Sèchez-les ensuite avec un chiffon doux.
1. Attention!
Les filtres àGRAISSE qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous. Avec une main sous le filtre àGRAISSE, interceptez ce dernier.
Ouvrez le loquet du filtre àGRAISSE et rabattez le filtre àGRAISSE.
- Retirez les filtres àgraïse des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres à graisse à l'horizontal.
7.5 Nettoyage manuel des filtres à graisse
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. Nous vous recommandons de nettoyer les filtres à graisse tous les 2 mois.
Avertissement - risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Nettoyez régulièrement le filtre à graisse.
Condition : Les filtres à graisse sont retirés.
→ "Démonter le filtre à graisse", Page 7
- Respectez les informations sur les produits de nettoyage. → "Produits de nettoyage", Page 7
- Faites tremper les filtres àGRAISSE dans un produit de nettoyage chaud. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
- Nettoyez les filtres àGRaisse à l'aide d'une brosse.
- Rincez-les soigneusement.
- Laissez s'égoutter les filtres àGRAisse.
7.6 Nettoyage des filtres àgraise au lave-vaisselle
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. Nous vous recommandons de nettoyer les filtres à graisse tous les 2 mois.
Avertissement - risque d'incendie!
Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Nettoyez régulièrement le filtre à graisse.
Attention!
Les filtres à graisse peuvent être endommagés s'ils se retrouvent coincés dans le lave-vaisselle.
- Ne coincez pas les filtres àGRAISSSE.
Remarque : Lorsque vous nettoyez un filtre àGRAISSE au lave-vaisselle, de légères décolorations peuvent apparaître. Ces décolorations n'ont aucune influence sur le fonctionnement des filtres àGRAISSE.
Condition : Les filtres àGRAISSE sont retirés.
→ "Démonter le filtre à GRAISSSE", Page 7
- Respectez les informations sur les produits de nettoyage. → "Produits de nettoyage", Page 7
- Placez les filtres à graisse en vrac dans le lave-vaisselle. Ne nettoyez pas les filtres à graisse très encrassés avec de la vaisselle. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
- Démarrez le lave-vaisselle. Pour le réglage de la température, CHOISSEZ 70°C maximum.
- Laissez s'égoutter les filtres à graisse.
1. Attention!
Les filtres àgraisse qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous.
Avec une main sous le filtre àGRAISSE, interceptez ce dernier.
Remarque : Respectez la position correcte du filtre àGRAISSSE.
Insérez le filtre àGRAISE.
- Engagez le loquet du filtre àGRAISE.
- Si le filtre àGRAISSÉ a été mal inséré, poussez avec précaution le loquet vers l'avant, retirez le filtre à graissé et insérez-le correctement.
8 Dépannage
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs.
Vous épargnerez ainsi des dépenses inutiles.
Avertissement - risque de blessure!
Les réparations non conformes sont dangereuses.
Seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil. - Si l'appareil est défectueux, appeler le service après-vente.
→ "Service après-vente", Page 9
| Défaut | Cause et dépannage |
| L'appareil ne fonctionne pas. | La fiche secteur du cordon d'alimentation secteur n'est pas branchée. • Branchez l'appareil au réseau électrique. |
| Le fusible dans le coffret à fusibles s'est déclenché. • Vérifiez le fusible dans le boîtier à fusibles. | |
| L'alimentation électrique est tombée en panne. • Vérifiez si l'éclairage du compartment ou d'autres appareils dans la pièce. | |
| L'éclairage par LED ne fonctionne pas. | Différentes causes sont possibles. • Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique). • Appèez le service après-vente. → "Service après-vente", Page 9 |
| L'éclairage des touches ne fonctionne pas. | L'unité de commande est défectueuse. • Si cette erreur se repête, appèez le service après-vente. |
9.1 Mettre au rebut un appareil usage
La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.
- Débrancher la fiche du cordon d'alimentation secteur.
- Couper le cordon d'alimentation secteur.
- Éliminez l'appareil dans le respect de l'environnement.
Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，我将根据给定的规则进行文本校正。由于原文中有一些专有名词和缩写，如"WEEE"，我会保持其原样。以下是校正后的文本： Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.
10 Service après-vente
Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre appareil dans l'espace économique français.
Remarque: Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web.
Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil.
Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.
10.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Selon le modèle, la plaque signalétique se trouve :
- à l'intérieur de l'appareil (retirer le filtre àGRAISSE). sur la partie supérieure de l'appareil.
Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
11 Accessoires
Vous pouvez acheter des accessoires auprès du service après-vente ou sur notre site internet. Utilisez uniquement les accessoires d'origine, car ils sont parfaitement adaptés à votre appareil.
Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre appareil (E-Nr.). Page 9
Pour connaître les accessoires disponibles pour votre appareil, consultez notre boutique en ligne ou le service après-vente.
12 Instructions de montage
Respectez ces informations lors du montage de l'appareil.
12.1 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.
12.2 Dimensions de l'appareil
Vous trouverez ici les dimensions de l'appareil
12.3 Distances de sécurité
Respectez les distances de sécurité de l'appareil.
12.4 Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet appareil.
Avertissement - risque d'emploi!
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélevètent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. - Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen d'adaptation pour l'aération. - Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
Les gaz de combustion aspirés peuvent conduire à l'empoisonnement.
Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié.
Les gaz de combustion réaspirés peuvent provoquer un empoisonnement.
- Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement.
- Ne rejetez pas l'air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion.
- Si l'air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous devez d'abord obtenir l'accord d'un ramoneur compétent.
Avertissement - risque d'asphyxie!
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
Avertissement - risque d'incendie!
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
- Les distances de sécurité indiquées doivent être respectées, afin d’éviter une accumulation de chaleur. Respectez les indications relatives à vos appareils de cuisson. Si les instructions d’installation de l’appareil de cuisson spécifient une distance différente, tenez toujours compte de la plus grande distance. L’écart maximal s’applique si vous utilisez simultanément des foyers au gaz et à l’électricité. Montez l’appareil avec un seul côté directement à côté d’un meuble haut ou près d’un mur haut. La distance par rapport au meuble haut ou au mur doit être d’au moins 50 mm.
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
- Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber).
- Installez l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d'un capot fermé et non amovible. Il ne doit pas y avoir de projection d'étincelles.
Avertissement - risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives.
- Portez des gants de protection. Si l'appareil n'est pas correctement fixé, il risque de tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre.
L'appareil est lourd.
2 personnes sont nécessaires pour déplacer l'appareil. Utilisez exclusivement des moyens appropriés.
L'appareil est lourd.
L'appareil ne doit pas être directement monté dans les placoplatres ou autres matières légères similaires. Pour garantir un montage correct, utilisez un matériel suffisamment stable et adapté à la situation de construction et au poids de l'appareil.
Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements.
N'effectuez aucune modification sur la construction électrique ou mécanique.
Avertissement - risque d'électrocution!
Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement.
- Ne pincez pas et ne coincez pas le câble de raccordement.
Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un appareil endommagé. - Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles. - Appelez le service après-vente. Page 9 Les réparations non conformes sont dangereuses. Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
Les installations non conformes sont dangereuses.
Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique. - L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre. Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. - N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être aisément accessible. Si un accès libre est impossible, un dispositif de coupure omnipolaire doit être installé dans l'installation à câblage fixe, conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.
12.5 Indications générales
Prenez en compte les remarques générales lors de l'installation.
- L'installation doit se faire en respectant les prescriptions actuellement en vigueur dans le BATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz. Lors de l'évacuation de l'air vicié, il convient de respecter les prescriptions officielles et légales, telles que celles établies par les autorités régionales. Pour atteindre l'appareil sans difficulté lors de l'entretien, CHOISSEZ un lieu d'installation facilement accessible.
- Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.
12.6 Remarques concernant le branchement électrique
Pour pouvoir connecter l'appareil électriquement en toute sécurité, respectez ces consignes.
Avertissement - risque d'électrocution!
À tout moment, il doit être possible de débrancher l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire.
La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. - Si cela n'est pas possible, un dispositif de coupure omnipolaire doit être installé dans l'installation électrique fixe conformément aux conditions de la catégorie de surtension IIT et aux prescriptions d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement.
- Ne pincez pas et ne coincez pas le câble de raccordement.
- Les valeurs de raccordement sont indiquées sur la plaque signalétique. Page 9 La ligne de raccordement fait env. 1,30 m de long.
- Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
- Cet appare eil avec une prise à conducteur de protection.
- Ne branchez pas l'appareil à l'alimentation électrique
12.7 Remarques concernant la situation d'encastrement
Montez cet appareil sur le mur de la cuisine. Pour l'installation d'accessoires spéciaux supplémentaires, respectez les instructions d'installation jointes. Montez l'appareil avec un seul côté directement à côté d'un meuble haut ou près d'un mur. La distance par rapport au meuble haut ou au mur doit être d'au moins 50 mm. La largeur de la hotte aspirante doit être au moins aussi grande que celle de la table de cuisson. Pour capter de façon optimale les vapeurs de cuisson, installez l'appareil au centre, au-dessus de la plaque de cuisson.
12.8 Remarques concernant le conduit d'évacuation
Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.
Utilisez un conduit d’évacuation court et droit avec un diamètre de conduit aussi grand que possible. - Des conduits d’évacuation longs et rugueux, comptant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d’aspiration et augmentent le bruit du ventilateur. Utilisez un conduit d’évacuation en matériel non inflammable. Pour éviter tout condensat, montez le conduit d’évacuation de l’appareil avec une pente.
12.9 Remarques sur le mode évacuation extérieure
En mode évacuation extérieure, un clapet anti-retour doit être installé.
Remarques
Si aucun clapet anti-retour n'est fourni avec l'appareil, vous pouvez en obtenir un dans un commerce spécialisé. - Si l'air sortant traverse la paroi extérieure, il convient d'utiliser un caisson téléscopique mural.
Vérification du mur
- Vérifiez que le mur est vertical et qu'il a une capacité de charge suffisante. Le poids maximal de l'appareil est de 40 kg.
- La profondeur des trous percés doit correspondre à la longueur des vis.
- Utilisez les vis et chevilles fournies.
Les vis et chevilles fournies conviennent pour la maçonnerie massive. Utilisez un matériel de fixation approprié pour d'autres constructions, par exemple du placopâtre, du béton cellulaire, des briques Poroton.
Préparation du mur
Remarque : Selon la construction, les trous de perçage doivent être placés différemment. Avant l'installation, tenez compte de la construction de la hotte aspirante.
- Assurez-vous qu'aucune conduite électrique, de gaz ou d'eau ne se trouve au niveau des perçages.
- Du plafond au bord inférieur de l'appareil, tracez une ligne médiane verticale sur le mur.
- Marquez les emplacements des vis et le contour de la zone d'accrochage.
- Percez des trous de 8 mm et d'une profondeur de 80 mm et enfoncez les chevilles à fleur du mur.
- Vissez la cornière affectée au capot de cheminée. ②
- Vissez 2 vis de fixation dotées d'une rondelle, jusqu'à une profondeur d'environ 5 mm. ③
Installer l'appareil
- Suspendez et alignez l'appareil. ①
- Marquez le perçage pour la vis de sécurité. ②
- Déconnectez à nouveau l'appareil. ③
- Percez le trou pour la vis de blocage 8 mm et la profondeur de perçage de 80 mm et enforcez la cheville à fleur du mur.
- Retirez le film protecteur à l'arrière.
- Après l'installation, retirez complètement le film protecteur.
- Accrochez l'appareil. ②
- Vissez la vis de sécurité avec la rondelle. ③
- Effectuez le raccordement électrique.
Tuyauterie
Remarque: Si vous utilisez un tuyau en aluminium, lissez au préalable la zone de raccordement.
Nous recommandons d'utiliser un conduit d'évacuation de 150mm
Réaliser le raccordement de l'évacuation de l'air (conduit d'évacuation de 0 150 mm)
- Fixez le tuyau d'évacuation au manchon d'évacuation.
- Réalisez la jonction vers l'orifice d'évacuation d'air.
- Étanchez les zones de jonction.
Réaliser le raccordement de l'évacuation de l'air (conduit d'évacuation de 0 120 mm)
- Fixez le manchon réducteur au manchon d'évacuation.
- Fixer le conduit d'évacuation contre le manchon réducteur.
- Étanche les zones de jonction.
Avertissement - risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives.
- Portez des gants de protection.
- Visser la cornière de retenue pour le capot de cheminée au mur.
- Pour séparer le capot de cheminée, enlever le ruban adhésif ou le capot de cheminée de l'emballage de protection.
- Le cas échéant, retire les films protecteurs recouvrant les deux capots de cheminée.
- Vissez le capot de cheminée supérieur latéralement contre la cornière de retenue au moyen de 2 vis. ①
- Remarque : Pour éviter les rayures, poser des chiffons doux ou du papier, à titre de protection, sur les bords du capot extérieur.
Posez le capot de cheminée inférieur sur l'appareil et écartez-le légèrement.
- Vissez le capot de cheminée inférieur par le bas sur l'appareil avec 2 vis longues. ②
- Remarque : Alignez le capot de cheminée avant de visser les 2 vis.
Vissez le capot de cheminée inférieur latéralement contre la cornière de retenue au moyen de 2 vis courtes. ③
- Enlever les chiffons avec précaution.
