MODE D'EMPLOI KI18423D30 NEFF

Table des matières Consignes de sécurité et avertissements ................................. Conseil pour la mise au rebut ........... Étendue des fournitures ..................... Température ambiante, aération et profondeur de niche ....................... Lieu d'installation .................................. Branchement de l’appareil ................. Présentation de l’appareil ................... Enclenchement de l’appareil ............. Réglage de la température ................ Fonction alarme ................................... Supercongélation ................................. Contenance utile .................................. Le compartiment réfrigérateur ........... Le compartiment fraîcheur .................

Le compartiment congélateur ........... Capacité de congélation maximale .. Congélation et rangement ................. Congélation de produits frais ............ Décongélation des produits .............. Equipement ........................................... Arrêt et remisage de l'appareil .......... Si vous dégivrez l'appareil ................. Nettoyage de l’appareil ...................... Éclairage (LED) .................................... Economies d’énergie .......................... Bruits de fonctionnement ................... Remédier soi même aux petites pannes ...................................... Autodiagnostic de l’appareil .............. Service après-vente .............................

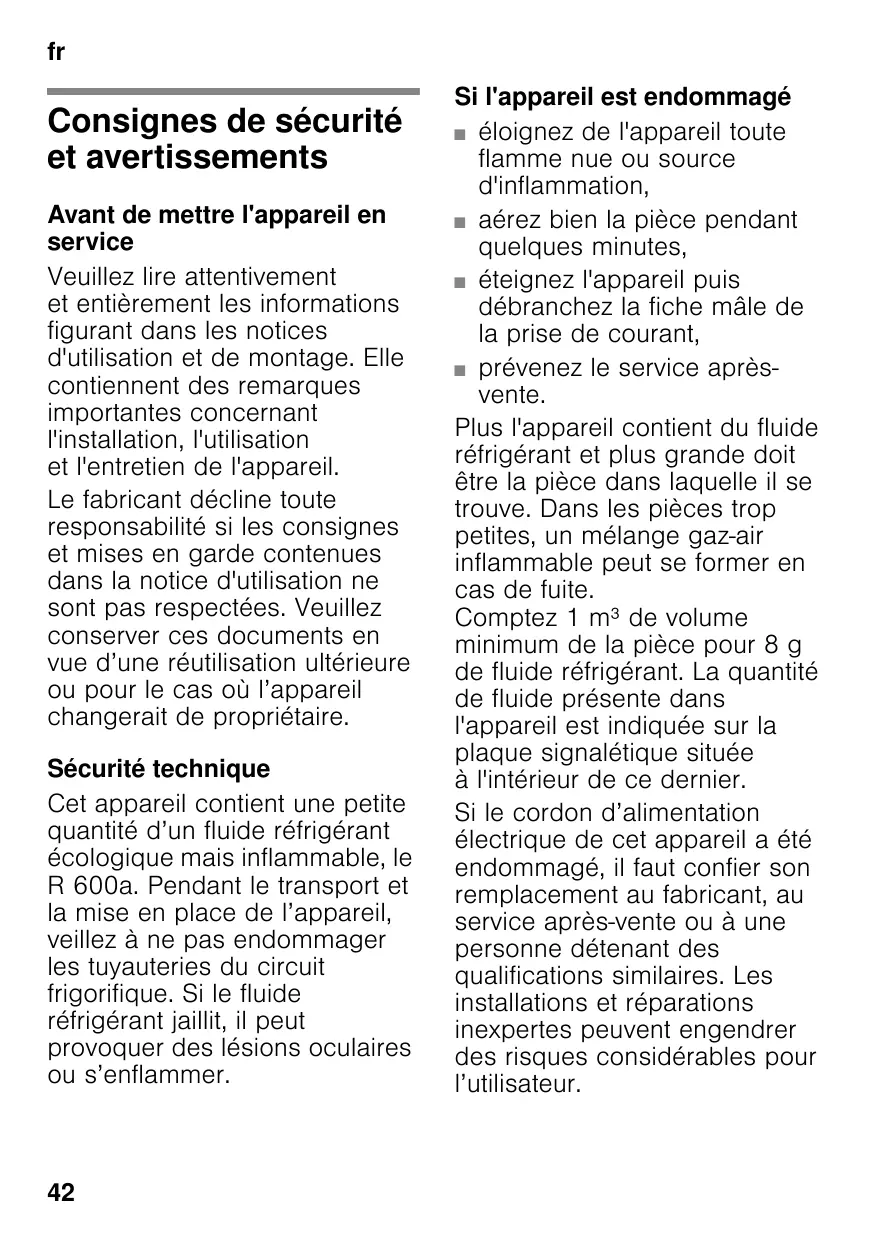

frTable des matièresfrMode d’emploi Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique Cet appareil contient une petite quantité d’un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l’appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer.

Si l'appareil est endommagé ■ éloignez de l'appareil toute flamme nue ou source d'inflammation, ■ aérez bien la pièce pendant quelques minutes, ■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service aprèsvente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurezvous-le exclusivement auprès du service après-vente. Pendant l’utilisation

N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons, etc.). Risque d’explosion ! Ne nettoyez jamais l’intérieur de l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés.

Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion ! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon. L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.

Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil. Évitez des risques pour les enfants et les personnes en

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l’utilisation sûre de l’appareil. Assurez-vous que les enfants et les personnes en danger ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil.

Dans compartiment congélateur, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Risque d’engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures ! Les enfants et l’appareil

Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !

Dispositions générales L’appareil convient pour réfrigérer et congeler des aliments, ■ préparer des glaçons. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2-24).

Conseil pour la mise au rebut

• Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune.

• Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. m Mise en garde Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et

retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper

dans l’appareil, ne retirez pas les clayettes et les bacs !

4. Ne permettez pas aux enfants de

jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil encastrable ■ Équipement (selon le modèle) ■ Sachet avec visserie de montage ■ Notice d’utilisation ■ Notice de montage ■ Carnet de service après-vente ■ Pièce annexe de la garantie ■ Informations relatives à la consommation d’énergie et aux bruits La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. 0. Catégorie climatique

Température ambiante admissible +10 °C à 32 °C +16 °C à 32 °C +16 °C à 38 °C +16 °C à 43 °C Remarque L’appareil est entièrement fonctionnel à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C. Aération Température ambiante, aération et profondeur de niche L’air entrant en contact avec la paroi arrière de l’appareil se réchauffe. L’air chaud doit pouvoir s’échapper sans obstacle. S’il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n’obstruez jamais les orifices d’aération de l’appareil. Température ambiante Profondeur de niche L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes. Une profondeur de niche de 560 mm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 550 mm), la consommation d'énergie augmente légèrement.

Lieu d'installation Un local sec et aérable convient pour installer l'appareil. Evitez de placer l'appareil à un endroit directement exposé aux rayons solaires ou à proximité d'une source de chaleur telle une cuisinière, un radiateur, etc. Si l'installation près d'une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances minimales suivantes :

3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Branchement de l’appareil Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».) Branchement électrique La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique. Fig. 0 m Mise en garde Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

Présentation de l’appareil Éléments de commande Fig. "

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d’utilisation vaut pour plusieurs modèles. L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. !

Compartiment congélateur Compartiment réfrigérateur Compartiment fraîcheur 1-5

Éléments de commande Éclairage du compartiment réfrigérateur Clayette en verre Clayette rétractable (Vario) Clayette extractible en verre Cloison séparatrice avec régulateur d’humidité Bac à légumes Bac fraîcheur Casier à beurre et à fromage Rangement en contre-porte Rangement Vario en contre-porte Porte-bouteilles Clayette à grandes bouteilles

Touche Marche / Arrêt Il sert à allumer et éteindre l'ensemble de l'appareil. Touche « super » Pour allumer et éteindre la fonction de supercongélation (voir le chapitre « Supercongélation »). Touche de réglage de la température Cette touche permet de régler la température. Affichage de température Les chiffres correspondent aux températures °C réglées dans le compartiment réfrigérateur. Touche d’alarme Sert à désactiver l’alarme sonore (voir le chapitre « Fonction alarme »).

Enclenchement de l’appareil Réglage de la température Fig. " Allumez l’appareil par la touche Marche / Arrêt 1. L’affichage de température 4 indique la température réglée. L’appareil commence à réfrigérer. Porte en position ouverte, l’éclairage est allumé. Nous recommandons de régler le compartiment réfrigérateur sur +4 °C (réglage usine). Ne rangez pas les produits alimentaires délicats à une température supérieure à +4 °C. Fig. " Remarques concernant le fonctionnement de l’appareil

Après son allumage, l’appareil peut avoir besoin de plusieurs heures pour atteindre les températures réglées. Pendant cette période, ne rangez pas de produits alimentaires dans l’appareil. La température dans le compartiment congélateur dépend de celle régnant dans le compartiment réfrigérateur. Des températures plus élevées dans le compartiment réfrigérateur font également monter celles régnant dans le compartiment congélateur. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte. Compartiment congélateur La température régnant dans le compartiment réfrigérateur influence celle du compartiment congélateur. Pour modifier la température régnant dans le compartiment congélateur, modifiez celle du compartiment réfrigérateur. Si les températures du compartiment réfrigérateur ont été réglées plus élevées, elles accroissent les températures du compartiment congélateur. Compartiment réfrigérateur La température est réglable entre +3 °C et +8 °C. Appuyez sur la touche de réglage de la température 3 jusqu’à ce que la température souhaitée soit réglée dans le compartiment réfrigérateur. L’appareil mémorise la valeur réglée en dernier. La température réglée s’affiche à l’affichage de température 4. Compartiment fraîcheur L’appareil maintient la température régnant dans le compartiment fraîcheur proche de 0 °C. Remarque Si du givre se forme sur les produits placés dans le compartiment fraîcheur, réglez la température sur un niveau plus élevé (voir le chapitre Remédier soimême aux petites pannes).

Fonction alarme Alarme relative à la porte L’alarme relative à la porte (signal sonore permanent) s’active si la porte de l’appareil est restée ouverte plus de deux minutes. Refermer la porte suffit pour que l’alarme sonore cesse. Désactiver l’alarme Fig. " Appuyez sur la touche « alarm » 5 pour éteindre l’alarme sonore. Supercongélation Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût. Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais. S’il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 6 heures avant de ranger des produits frais. Si vous ne voulez congeler que de petites quantités d’aliments vous n’avez pas besoin d’enclencher la supercongélation. Remarque Si vous avez activé la supercongélation, l’appareil peut fonctionner plus bruyamment.

Allumage et extinction Fig. " Appuyez sur la touche « super » 2. A l’enclenchement de la supercongélation, le voyant de la touche s’allume. La supercongélation se désactive automatiquement au bout de 1½ jours. Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. 0 Le compartiment réfrigérateur Le compartiment réfrigérateur est l’endroit idéal où ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé et le fromage dur. Consignes de rangement

Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous éviterez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur. Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l’appareil. Tenez compte des différentes zones froides dans le compartiment réfrigérateur L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent. La zone la plus froide se trouve sur la plaque de séparation et dans le support pour grandes bouteilles. Zone la moins froide elle se trouve complètement en haut, contre la porte. Remarques ■ Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable. ■ Dans le compartiment fraîcheur, rangez les aliments délicats tels que le poisson, la charcuterie, la viande (voir le chapitre « Le compartiment fraîcheur »). Le compartiment fraîcheur L’appareil maintient la température régnant dans le compartiment fraîcheur proche de 0 °C. La basse température et l’humidité optimale de l’air créent des conditions de rangement idéales pour les produits alimentaires frais. Le compartiment fraîcheur permet de conserver les produits alimentaires jusqu'à trois fois plus longtemps que dans la zone de réfrigération, de maintenir ainsi encore plus longtemps la fraîcheur, de préserver les substances nutritives et le goût. Bac à légumes avec régulateur d’humidité Fig. # Le bac à légumes est l’endroit optimal où stocker les fruits et légumes frais. Un régulateur d’humidité et un joint spécial permettent d’ajuster l’humidité de l’air dans le bac à légumes. Vous pouvez adapter l’humidité de l’air régnant dans le bac à légumes en fonction de la nature et de la quantité des produits à ranger : ■ Fruits principalement et appareil très rempli – humidité de l’air moins élevée ■ Légumes principalement et appareil rempli de produits différents ou faiblement rempli – humidité de l’air plus élevée

Remarques ■ Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8 °C à +12 °C pour en préserver la qualité et l’arôme. ■ Suivant la quantité et la nature des produits stockés, de l’eau peu se condenser dans le bac à légumes. Retirez l’eau condensée avec un essuie-tout sec et ajustez l'humidité de l’air dans le bac à légumes via le régulateur d’humidité. Bac fraîcheur Fig. !/12 En raison du climat de stockage qui y règne, le bac fraîcheur offre des conditions idéales pour ranger le poisson, la viande, la charcuterie, le fromage et le lait. Durées de stockage (à 0 °C) suivant la qualité de départ Poisson frais, fruits de mer Volaille, viande (cuite / rôtie) Bœuf, porc, agneau, charcuterie (en tranches) Poisson fumé, brocolis Salade, fenouil, abricots, prunes Fromage à pâte molle, yaourt, fromage blanc, babeurre, chou-fleur

jusqu’à 3 jours jusqu’à 5 jours jusqu’à 7 jours jusqu’à 14 jours jusqu’à 21 jours jusqu’à 30 jours Le compartiment congélateur Fig. $ Affectation : ■ Pour stocker des produits surgelés. ■ Préparation de glaçons. ■ Pour congeler de petites quantités de produits alimentaires. Remarques ■ Vous reconnaissez à la poignée si la porte du compartiment congélateur est correctement fermée. ■ La porte du compartiment congélateur encrante de façon bien audible. ■ Si la porte reste ouverte, les produits congelés dégèleront. Le compartiment congélateur se givre fortement. En outre : gaspillage d’énergie dû à une consommation élevée d’électricité !

Capacité de congélation maximale Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 0 Conditions préalables à la capacité de congélation maximale

Faites congelez les produits alimentaires frais le plus près possible des parois latérales. Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »). Congélation de produits frais Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés.

Congélation et rangement Achats de produits surgelés

Leur emballage doit être intact. Ne dépassez pas la date-limite de conservation. Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Se prêtent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

1. Placez les aliments dans l’emballage.

2. Presser pour chasser l’air.

3. Obturez l’emballage hermétiquement.

4. Indiquez sur l’emballage le contenu

et la date de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse. Durée de conservation des produits surgelés La durée de conservation dépend de la nature des produits alimentaires. Si la température a été réglée sur -18 °C : ■ Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu’à 6 mois ■ Fromage, volaille, viande : jusqu’à 8 mois ■ Fruits et légumes : jusqu’à 12 mois Décongélation des produits Selon la nature et l’utilisation des produits surgelés, vous pouvez choisir entre plusieurs possibilités :

à la température ambiante, dans le réfrigérateur, dans le four électrique, avec / sans ventilateur à air chaud, dans le micro-ondes. m Attention Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement (selon le modèle) Clayettes en verre Fig. % Dans le volume intérieur, vous pouvez faire varier la configuration des clayettes suivant besoins : Pour ce faire, tirez la clayette, soulevez-la à l’avant et retirez-la. Clayette coulissante en verre Rangement Vario en contreporte Fig. ) Vous pouvez déplacer latéralement le rangement Vario en contreporte pour pouvoir placer des grandes bouteilles dans le rangement du bas. Porte-bouteilles Fig. * Le porte-bouteilles empêche ces dernières de se renverser lorsque vous ouvrez et refermez la porte. Fig. & Il est possible d’extraire la clayette coulissante pour avoir une meilleure vue d’ensemble sur les produits alimentaires rangés. Arrêt et remisage de l'appareil Clayette rétractable (Vario) Mettre l'appareil hors tension Fig. ' Pour pouvoir stocker des produits hauts (p. ex. des verseuses ou bouteilles), il est possible de retirer la partie avant de la clayette Vario et de la faire coulisser sous la partie arrière. Fig. " Appuyez sur la touche Marche / Arrêt 1. L’affichage de température 4 s’éteint. Le groupe frigorifique s’éteint. Remisage de l'appareil Casier à beurre et à fromage Si l'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte.

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Fig. ( Pour ouvrir le casier à beurre, il suffit d’appuyer légèrement au milieu de sa trappe.

Si vous dégivrez l'appareil Compartiment réfrigérateur La décongélation a lieu automatiquement. L’eau de condensation sort par l’orifice d’écoulement puis gagne le bac d’évaporation au dos de l’appareil. Compartiment congélateur Le compartiment congélateur ne dégivre pas automatique ment. Une couche de givre ou de glace gêne l'arrivée du froid sur les produits et augmente la consommation de courant. Décongelez régulièrement le compartiment congélateur. m Attention Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant. Le fluide réfrigérant en train de jaillir risque de s’enflammer ou de provoquer des lésions oculaires.

1. Retirez les produits congelés

et rangez-les temporairement dans un endroit frais. Posez l’accumulateur de froid (si présent) sur les produits congelés.

2. Éteignez l’appareil.

3. Débranchez la fiche mâle de la prise

de courant ou coupez le fusible.

4. Pour accélérer le dégivrage, posez

dans le compartiment congélateur un dessous de plat et une casserole remplie d’eau chaude.

5. Attendez que la couche de givre ait

6. Essuyez l’eau de dégivrage avec

un chiffon ou une éponge.

7. Passez un essuie-tout sec pour sécher

le compartiment congélateur.

8. Remettez l’appareil en marche.

9. Rangez à nouveau les produits

congelés. Nettoyage de l’appareil m Attention

Procédure : Remarque Allumez la fonction Super environ 4 heures avant le dégivrage. De la sorte, les produits alimentaires atteignent une température très basse, ce qui permet de les laisser plus longtemps à la température ambiante.

N’utilisez aucun produit de nettoyage ni aucun solvant contenant du sable, du chlorure ou de l’acide. N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques. Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

1. Éteignez l’appareil avant de le

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position éteinte.

3. Sortez les produits alimentaires

et rangez-les dans un endroit frais.

4. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.

5. N’essuyez le joint de porte qu’avec

un chiffon et de l’eau propre ; ensuite, séchez-le à fond.

6. Après le nettoyage : rebranchez

la fiche mâle de l’appareil puis réenclenchez-le.

7. Remettez les produits alimentaires en

place. Equipement Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil. Retirer la clayette coulissante en verre Fig. & Des deux côtés, appuyez par-dessous sur les leviers, tirez la clayette en verre en avant, soulevez-la puis faites-la pivoter latéralement pour l’extraire. Sortir les supports en contre-porte Fig. + Soulevez les supports et retirez-les. Retirer le bac Fig. , Soulevez l'arrière du récipient et détachez-le des glissières. Pour la mise en place, posez le récipient sur les glissières escamotées et faites-le encranter. Extraire la cloison séparatrice Fig. Des deux côtés, appuyez par-dessous sur les leviers, tirez la cloison séparatrice en avant, soulevez-la puis faites-la pivoter latéralement pour l’extraire. Retirer le couvercle du bac à légumes Soulevez le couvercle, tirez-le en avant et faites-le basculer latéralement pour l’extraire. Mettre en place le couvercle du bac à légumes et la cloison séparatrice Fig. .

1. Mettez en place le couvercle du bac à

2. Mettez la cloison séparatrice en place.

Remarque Afin de pouvoir mettre la cloison séparatrice en place, il faut régler le régulateur d'humidité de l'air sur une humidité réduite. Déposer les rails de sortie Fig. /

1. Extrayez le rail de sortie.

2. Poussez le dispositif de verrouillage

dans le sens de la flèche.

3. Détachez le rail de sortie du goujon

4. Escamotez le rail de sortie

télescopique, poussez-le en arrière au dessus du goujon arrière puis décrantez-le. Incorporer les rails de sortie

1. Sur le goujon avant, posez le rail

2. Tirez légèrement le rail de sortie

en avant pour le faire encranter.

3. Mettez le rail de sortie en place contre

4. Poussez le dispositif de verrouillage

Éclairage (LED) Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés. Economies d’énergie

Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. Choisir une profondeur de niche de 560 mm. Une niche d'une profondeur inférieure accroît la consommation d'énergie. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur. Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. N’ouvrez la porte de l’appareil que le plus brièvement possible. Faites dégeler régulièrement la couche de givre présente dans la compartiment congélateur ! Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant.

Veillez à ce que la porte du compartiment congélateur soit correctement fermée. Pour éviter une consommation accrue de courant, nettoyez occasionnellement le dos de l’appareil. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil. Bruits de fonctionnement Bruits parfaitement normaux Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur). Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux. Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Éviter la génération de bruits L’appareil ne repose pas d’aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Si nécessaire, insérez quelque chose dessous. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes Avant d'appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent. Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement Cause possible La température dévie fortement par rapport au réglage. La température dans le compartiment réfrigérateur est trop basse. Remède Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain. La porte du compartiment congélateur est ouverte. Fermez la porte du compartiment congélateur. La porte du compartiment congélateur encrante de façon bien audible. Vous avez réglé la température trop basse. Haussez la température. La fonction Super est activée. Désactiver la fonction Super. Le groupe frigorifique s'enclenche de plus en plus souvent et longtemps. Vous avez ouvert fréquemment l'appareil. N'ouvrez pas l'appareil inutilement. Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle. Enlevez ces obstacles. L’appareil ne refroidit pas. L’éclairage ne fonctionne pas. Affichage éteint. L’appareil est éteint. Appuyez sur la touche Marche / Arrêt. Coupure de courant. Vérifiez la présence de courant. Le fusible / disjoncteur a été Vérifiez le fusible / disjoncteur. retiré / se trouve en position éteinte. Fiche mâle incorrectement branchée dans la prise de courant. Vérifiez si la fiche mâle est bien branchée dans la prise de courant.

Dérangement Cause possible Remède Le compartiment congélateur présente une épaisse couche de givre. Dégivrage du compartiment congélateur. Voir la section « Dégivrage ». Veillez toujours à ce que la porte du compartiment congélateur soit toujours correctement fermée. La mention « E.. » apparaît L’électronique a détecté un à l’affichage de température. défaut. Appelez le service après-vente. L’appareil ne réfrigère pas, l’affichage de température et l’éclairage intérieur sont allumés. L’appareil se trouve sur le mode Exposition. Appuyez sur la touche d’alarme, Fig. "/5, pendant 10 secondes, jusqu’à ce qu’une tonalité de confirmation se fasse entendre. Vérifiez au bout d’un certain temps si l’appareil réfrigère. La température régnant dans le compartiment fraîcheur est trop basse ou trop élevée. La température standard est réglée trop haute ou trop basse (par exemple en présence de givre dans le compartiment fraîcheur). Il est possible de hausser ou réduire de 3 niveaux la température régnant dans le compartiment fraîcheur, Fig. ". Si la température a été réglée sur le niveau 0 dans le compartiment réfrigérateur, la température dans le compartiment fraîcheur est proche de 0 °C. Remarque Une modification du réglage standard influence la température régnant dans le compartiment réfrigérateur et le compartiment congélateur.

1. Appuyez sur la touche « super » 2 pendant

3 secondes jusqu'à ce que l'affichage de température 4 clignote.

2. Modifiez le réglage par la touche

de réglage de la température 3. Niveau -3 – réglage sur la température la plus basse Niveau +3 – réglage sur la température la plus élevée Le niveau réglé est mémorisé au bout d’une minute.

Dérangement Cause possible Remède L’éclairage ne fonctionne pas. L’éclairage par LED est défectueux. Voir le chapitre « Éclairage (LED) ». L’appareil est restée ouverte Après avoir fermé et ouvert l’appareil, trop longtemps. l’éclairage fonctionne à nouveau. L’éclairage s’éteint au bout d’environ 10 minutes. Autodiagnostic de l’appareil Votre appareil est équipé d’un programme automatique d’autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer. Lancer l’autodiagnostic de l’appareil

1. Éteignez l’appareil et attendez

2. Allumez l’appareil et au cours des dix

premières secondes, appuyez pendant 3–5 secondes sur la touche « super », Fig. "/2, jusqu’à ce qu’un signal sonore retentisse. Le programme d’auto-test démarre. Pendant l’autodiagnostic, un signal sonore long retentit. Une fois l’autodiagnostic terminé et si un signal sonore retentit deux fois, cela signifie que votre appareil fonctionne correctement. Si la touche « super » clignote pendant 10 secondes et si 5 signaux sonores retentissent, il y a présence d’un défaut. Veuillez prévenir le service après-vente. Terminer l’autodiagnostic de l’appareil Une fois le programme exécuté, l’appareil revient sur le service normal. Service après-vente Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD). Vous trouverez ces indications sur la plaque signalétique Fig. 0 Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles. Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire cijoint du service après-vente.
