KGN36VL22 - Réfrigérateur-congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur
Marque	Bosch
Modèle	KGN36VL22
Catégorie climatique	SN, N, ST, T
Température ambiante admissible	+10 °C à +43 °C
Alimentation électrique	220-240 V ~, 50 Hz
Fusible recommandé	10 A à 16 A
Fluide frigorigène	R600a (combustible)
Système de dégivrage	Automatique (NoFrost)
Éclairage intérieur	LED (sans entretien)
Supercongélation	Oui, activation manuelle
Alarmes	Porte et température
Fonction Eco	Oui
Contenance utile	Voir plaque signalétique
Capacité de congélation max / 24h	Voir plaque signalétique
Dimensions (H x L x P)	Non fournies dans la notice
Poids net	Non fourni
Classe de protection	I (mise à la terre)
Usage	Domestique, altitude max 2000 m
Nettoyage	Eau tiède + détergent doux, pas de nettoyeur vapeur
Sécurité	Ne pas utiliser d'appareils électriques à l'intérieur, ne pas utiliser d'objets pointus pour le givre
Pièces détachées	Disponibles via le service après-vente
Réparations	Réservées au fabricant ou personnel qualifié

FOIRE AUX QUESTIONS - KGN36VL22 BOSCH

Comment régler la température du réfrigérateur et du congélateur ?

Pour le compartiment réfrigérateur, tournez le thermostat (Fig. 1/8) sur la position souhaitée. Pour le compartiment congélateur, appuyez sur la touche de réglage de la température (Fig. 2/1) jusqu'à ce que la température souhaitée (entre -18 °C et -24 °C) soit affichée. La fonction Eco permet une commutation automatique sur un mode économique.

Que faire si l'alarme sonore retentit ?

Si l'alarme de porte retentit (signal sonore permanent), fermez la porte. Si l'alarme de température se déclenche (affichage clignotant), appuyez sur la touche de réglage de la température (Fig. 2/1) pour l'éteindre. Vérifiez que les produits congelés ne risquent pas de s'abîmer et que l'appareil est correctement fermé.

Comment activer la supercongélation ?

Appuyez sur la touche de réglage de la température (Fig. 2/1) jusqu'à ce que la mention super (Fig. 2/2) s'allume. La supercongélation se désactive automatiquement après 2 à 2,5 jours. Activez-la 4 à 6 heures avant de congeler des produits frais, ou 24 heures avant pour une capacité maximale.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Retirez les produits congelés. Nettoyez l'intérieur avec un chiffon doux, de l'eau tiède et un détergent doux à pH neutre. N'utilisez jamais de nettoyeur vapeur, de produits abrasifs ou de solvants. Nettoyez le joint de porte à l'eau claire et séchez-le. Replacez les produits après nettoyage.

Que faire en cas de panne de courant prolongée ?

Utilisez les accumulateurs de froid (si fournis) pour retarder le réchauffement. Évitez d'ouvrir l'appareil. Si la panne dure longtemps, conservez les produits dans un endroit frais. Ne recongelez pas des produits partiellement décongelés sans les avoir cuits.

Comment dégivrer le congélateur s'il y a du givre ?

Le système NoFrost dégivre automatiquement. Si l'évaporateur est givré (par exemple après une longue ouverture de porte), sortez les aliments, éteignez l'appareil et laissez la porte ouverte environ 20 minutes. L'eau de dégivrage s'écoule dans le bac d'évaporation. Épongez si nécessaire. N'utilisez jamais d'objets pointus pour enlever le givre.

Puis-je congeler des aliments frais ?

Oui. Utilisez des aliments frais et intacts. Blanchissez les légumes si nécessaire. Emballez hermétiquement dans des films plastique, feuilles d'aluminium ou boîtes de congélation. Indiquez la date et le contenu. Activez la supercongélation 4 à 6 heures avant pour une congélation rapide.

Comment changer l'éclairage LED ?

L'éclairage LED est sans entretien et ne peut pas être remplacé par l'utilisateur. En cas de défaut, contactez le service après-vente ou un spécialiste autorisé.

Quels produits ne pas congeler ?

Ne congelez pas les légumes habituellement consommés crus (laitue, radis), les œufs entiers, les raisins, pommes, poires et pêches entières, les yaourts, le lait caillé, la crème fraîche et la mayonnaise. Évitez également les liquides en bouteilles ou boîtes (risque d'éclatement).

Comment économiser de l'énergie avec cet appareil ?

Placez l'appareil dans un local sec et aéré, à l'écart des sources de chaleur. Laissez refroidir les aliments chauds avant de les ranger. Ouvrez la porte le moins possible. Utilisez la fonction Eco pour un fonctionnement économique. Respectez les distances latérales minimales par rapport aux murs.

MODE D'EMPLOI KGN36VL22 BOSCH

Consignes de sécurité et avertissements 23

Conseil pour la mise au rebut 27

Etendue des fournitures 27

Lieudinstallation 28

Contrôler la température ambiente et l'aération 28

Branchement de l'appareil 29

Présentation de l'appareil 30

Mise en service de l'appareil 30

Réglage de la température 31

eco 32

Fonctions d'alarme 32

Contenance utile 32

Le compartmenté réfrigérateur 33

Compartment concélateur 34

Capacité de congélation
maximale 34

Congélation et rangement 35

Congélation de produits frais 35

Supercongélation 36

Décongélation des produits 37

Equipement 37

Autocollant OK 38

Arrêt et remisage de l'appareil 38

Nettoyage de l'appareil 38

Éclairage (LED) 39

Economies d'énergie 39

Bruits de fonctionnement 40

Remédier soi même aux petites pannes 41

Service après-vente 43

it Indice

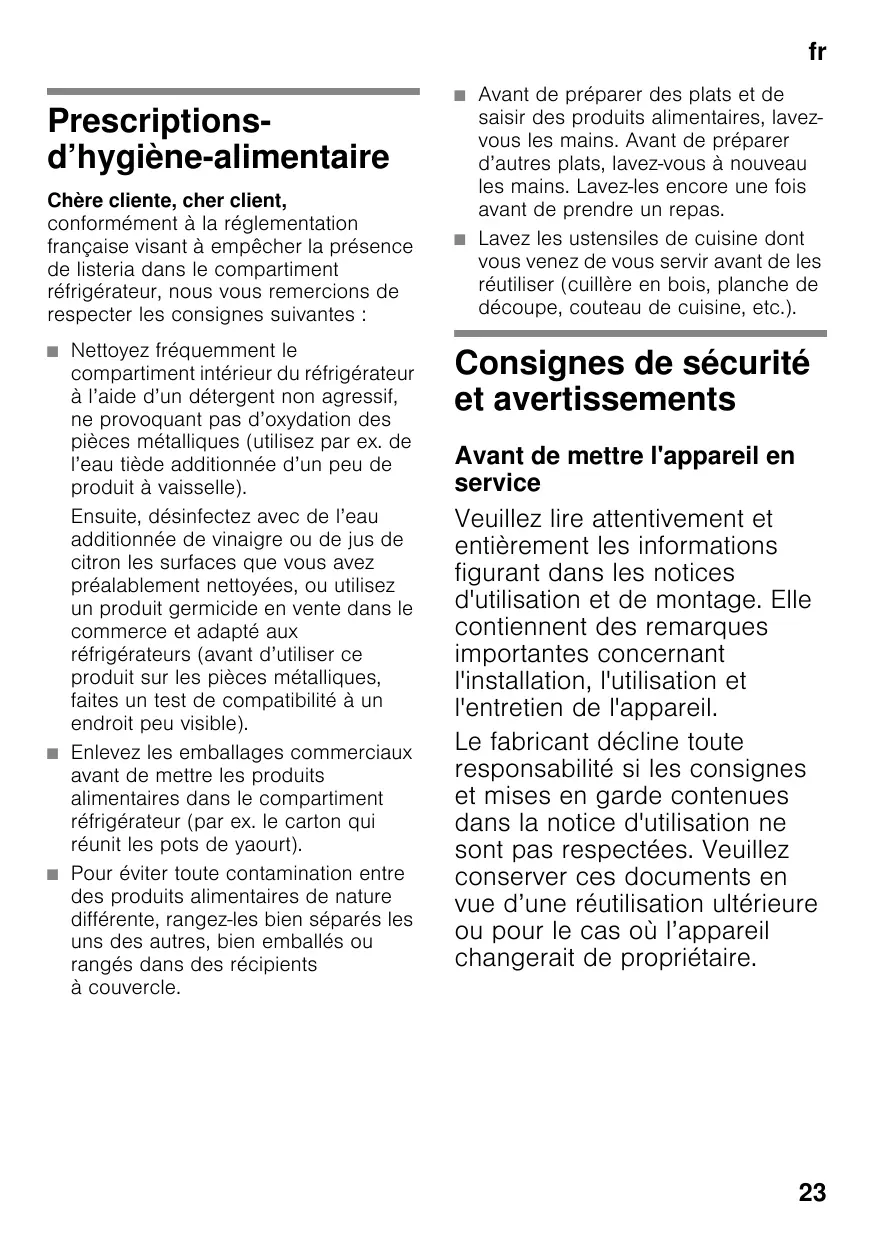

Prescriptions- d'hygiène-alimentaire

conformément à la réglementation française visant à empêcher la présence de listeria dans le compartment réfrigérateur, nous vous remercions de respecter les consignes suivantes :

Nettoyez fréquement le

compartiment interieur du réfrigérateur à l'aide d'un détergent non agressif, ne provoquant pas d'oxydation des pièces métalliques (utilisez par ex. de l'eau tiège additionné d'un peu de produit à vaisselle).

Ensuite, désinfectez avec de l'eau additionnelle de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigerateurs (avant d'utiliser ce produit sur les pieces métalliques, faites un test de compatibilité à un endroit peu visible).

Enlevez les emballages commerciaux avant demettreles produits alimentaires dans le compartment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).
Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangiés dans des recipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveaux les mains. Lavez-les encore une fois avant de prendre un repas.
Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Consignes de sécurité et avertissements

Avant de mettre l'appareil en service

Veuillez lore attentivement et entiement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

fr

Sécurité technique

Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectieux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer.

Si I'appareil est endommagé

éloignez de l'appareil toute flamme neue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranchez la fiche mâle de la prise de courant,
■ prévenez le service après-venture.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la piece dans laquelle il se trouve. Dans les pieces tropétites, un mélange gaz-air inflatable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pierce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Si le cordon d'alimentation électrique de cet apparéil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l'utilisateur.

Les réparations ne pourront être réalisées que par le fabricant, le service après-venture ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur.

Pendant l'utilisation

N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par ex. apparèils de chauffage, machine à glaçons, etc.). Risque d'explosion!

Ne nettoyez jamais l'intérieur de l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pieces électriques et de provoquer un court-circuit. Risque d'électrocution!
Pour détacher le givre ou les couches de glace, n'utilise jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des léasons oculaires ou s'enflammer.
Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des recipients bien fermés.
L'huile et la graisse ne doit pas entrer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.
Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartment congélateur. Risque d'engelures!
Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

fr

Évitez des risques pour les enfants et les personnes en danger :

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sure de l'appareil.

Assurez-vous que les enfants et les personnes en danger ont bien compris la nature des dangers.

Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu'elles se trouvent pres de l'appareil.

Ne permettez l'utilisation de l'appareil qu'aux enfants à partir de 8 ans.

Surveillance les enfants pendant le nettoyage et la maintenance.

Ne jamais laisser des enfants jouer avec l'appareil.

Dans compartmentingéglateur, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater !

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pièces constitutives aux enfants.
Ils risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions generales

L'appareil convient pour

Réfrigerer et congeler des aliments,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer隱私, et à l'environnement domestique.

L'appareil a eté antiparasite conformément à la directive UE 2004 / 108 / EC.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Ce produit est conforme aux dispositions de sécurité applicables visant les apparciels électriques (EN 60335-2-24).

Cet apparéil est conçu pour uneutilisation jusqu'à une altitudemaximale de 2000 m.

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matérieliaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à éliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Eliminez l'emballage en respectant l'environnement.

Mise au rebut de l'ancien pareil

Les apparèils usagés ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en récapérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques et Electroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparèils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les régles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-venture.

La livraison comprend les pièces suivantes :

Appareil indépendant
Équipement (selon le modele)
Sachet avec visserie de montage
Notice d'utilisation

fr

Notice de montage
Carnet de service après-venture
Piece annexe de la garantie
Informations relatives à la consommation d'énergie et aux bruits

Lieu d'installation

Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximé d'une source de chaleur (cuisinière, radiateur, etc.).

Si l'installation a cote d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

3 cm par rapport aux cusinières électriques ou à gaz.
30 cm par rapport à un apparéil de chauffage au fuel ou au charbon.

Sur l'emplacement, le sol ne doit pas s'affaisser. Renforce-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol évientuelles.

Écart mural

Fig. 3

L'appareil ne requiertaucun écartlateral par rapport à un mur / une paroi. Il demeure néanmoins possible de faire coulisser entierement les bacs et les clayettes.

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise. Suivant la categorie climatique, l'appareil est utilise dans les températures ambantes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig.1

Catégorie climatique	Température ambiente admissible
SN	+10 °C à 32 °C
N	+16 °C à 32 °C
ST	+16 °C à 38 °C
T	+16 °C à 43 °C

Remarque

L'appareil est entiement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5^ .

Aération

Fig. 4

L'air situé contre la paroi arrêté et les parois laterales de l'appareil s'échauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'appareil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de leMETtre en service. Il peut en effet arrivere, pendant le transport, que l'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment entreieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise de courant doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.

Mise en garde

Risque d'électrocution!

N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après vente qui vous indiquera des alternatives.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220 - 240 V/50 Hz via une prise de courant installée dans les règles et compteant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A.

Sur les apparèils utilisés dans des pays non européens, vérifie si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouvez ces indications sur la plaque signalétique, Fig. 10.

Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en Îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Présentation de l'ordinateil

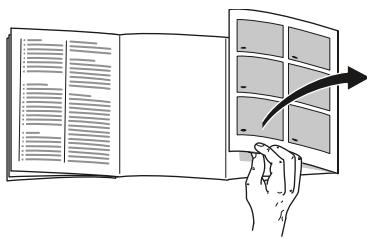

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles.

L'équipment des modèles peut varier.

Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon le modele.

A Compartiment réfrigérateur
B Compartiment congélateur

1-4 Éléments de commande
5 Support pour petites bouteilles
6 Clayette a grandes bouteilles
7 Eclairage
8 Thermostat
9 Bac à légumes
10* Tablette de congélation
11 Bac à produits congeles (petit)

Éléments de commande

Fig. 2

1 Touche de réglage de la température
Cette touche permet de régler la température souhaitée.
2 La mention « super » (compartiment congélateur)
Cevoyantne s'allume que pour indiquent que la supercongélation s'est enclenchée.
3 Affichage de la température régnant dans le compartment conjugélateur
Les chiffres correspondant aux températures ^ C régées dans le compartment congélateur.
4 Affichage eco mode
Est mis en valeur lorsque le mode eco est activé.

Mise en service de l'ordinateil

Figure 2

1. Insérez la fiche dans la prise.
2. Une alarme sonore retentit. L'affichage de température 3 clignote.
3. Appuyez sur la touche de réglage de la température 1. L'alarme sonore s'arrête.

Une fois que le compartment congestion a atteint la températe réglée, l'affichage de températe 3 s'allume.

Les réglages usine suivants sont recommends :

Compartment réfrigérateur: réglagesur une valeur moyenne
Compartment congélation: -18 °C

Rangez les alimentes fragiles dans le compartmenté réfrigérateur.

Remarques concernant le fonctionnement de l'appareil

• Àprouès son allumage, l'appareil peut avoir besoin de plusieurs heures pour atteindre les températures régliées.
  Gracé au système NoFrost entièrement automatique, le compartment Congélateur ne se couvre pas de givre. Il n'est plus nécessaire de dégivrer.
  L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartment congestionelateur ne se laisse pas immédiatement rouvrir après l'avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartment le temps de se résorber.

Réglage de la température

Compartment réfrigérateur

Tournez le thermostat, Fig. 1/8, pour l'amener sur la position souhaitee.

Nous recommends d'effectuer le réglage sur le repère.

Une modification du réglage dans le sens des aiguilles d'une montre donne des températures plus basses dans le compartment réfrigérateur.

Si la température ambiente est inférieure à 16^ , réglez l'appareil sur une température un peu moins basse. Si la température ambiente est supérieure à 32^ , réglez l'appareil sur une température un peu plus basse.

Ne choisissez un réglage très froid que temporairement, dans les cas suivants :

Ouvertures fréquentes de la porte.
Rangement de grandes quantités de produits alimentaires dans le compartmenté réfrigérateur.

La température est régliable entre -18 °C et -24 °C.

Appuyez sur la touche de réglage de la température 1 jusqu'à ce que la température souhaïée soit régée dans le compartment congestion.

L'appareil mémorise la valeur réglée en dernier. La température réglée est indiquée sur l'affichage de la température 3.

La fonction « eco » permet de commuter l'appareil sur un mode de fonctionnement économiqueuseur d'énergie.

L'appareil se règle automatiquement sur les températures suivantes :

Activer la fonction « eco »

Appuyez sur la touche de réglage de la température 1 jusqu'à ce que la mention « eco » soit mise en valeur.

Fonctions d'alarme

Fig. 2

Alarme relative à la porte

L'alarme relative à la porte (signal sonore permanent) s'active si la porte de l'appareil est restée ouverte plus d'une minute. Refermer la porte suffit pour que l'alarme sonore cesse.

Alarme de température

L'alarme de température s'enclenché lorsqu'la température est trop élevé dans le compartment Congélateur et que les produits surgelés risquent de s'abîmer.

L'affichage de températe, Fig. 2/3, clignote.

L'alarme peut s'activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s'abimer :

lors de la mise en service de l'appareil,
lors du rangement de grandes quantités de produits frais,

lorsque la portedu compartiment congélateur est restée trop longtemps ouverte.

Remarque

Ne remettez pas à congefer des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

N'utilisez pas la durée de conservation dans son intégralité.

Désactiver l'alarme

Fig. 2

Appuyez sur la la touche de réglage de la température 1 pour éteindre l'alarme sonore.

Contenance utile

Vous trouvrez les indications relatives à la contenance utile sur la plaque signalétique de votre apparéil. Fig. 10

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirrez les recipients. Vous pouvezès lors empiler les produits alimentaires directement sur la clayette et au bas du compartment de congélation.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela généait sinon la circulation de l'air. Les produits alimentaires ou les emballages pouraient rester collés, par congélation, contre la paroi arrêté.

Pour-retirer les pièces d'équipement

Tirez le bac a produit congélés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 7

Le compartment réfrigérateur

Le compartmenté réfrigérateur est l'endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les oeufs, les plats précuinés et les pâtisseries.

Consignes de rangement

Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualite et leur fraîcheur.
Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.
Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballos ou couverts. Vous évitez de la sorte que des pieces en plastique transmettent le goût ou se décolorent dans le compartment réfrigérateur.
- Attendez que les boissons et alimentés chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.

Remarque

Dans le compartment réfrigérateur, veillez à ce que les produits alimentaires n'obstruient pas les orifices de sortie d'air car cela générait sa circulation. Les produits alimentaires rangés directement devant les orifices de sortie d'air peuvent geler au contact de l'air froid affluaant.

Tenez compte des différentes zones froides dans le compartment réfrigérateur

L'air circulant dans le compartment réfrigérateur fait que des zones différemment froides apparaissent :

La zone la plus froide se trouve dans la partie supérieure du compartment réfrigérateur.

Remarque

Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie, la viande).
La zone la moins froide se trouve complètement en bas contre la porte et dans le bac à légumes.

Remarque

Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la vente, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.

fr

Bac à légumes

Fig. 1/9

Si l'air est très humide, les légumes à feuilles conservent plus longtemps leur fraîcheur. Les fruits et légumes requiennent, eux,une humidité un peu moins elevée.

L'humidité régnant dans le bac à légumes dépend de la quantité de produits alimentairesrangés.

Remarque

Une humidité excessive peut provoquer l' apparition de gouttes d'eau et entraîner un poursuissance.

Utilisation du compartment congélateur

Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
- Pur congener des produits alimentaires.

Remarque

Veillez à ce que la porte du compartment congestioneur soit correctement fermée! Si cette porte reste ouverte, les produits surgelés dégéreront. Le compartment congestioneur se givre fortement. En outre: gaspillage d'énergie d'à une consommation élevé d'électricité!

Capacité de congélation maximale

Sur la plaquette signalétique, vous trouvrez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 10

Conditions préalables à la capacité de congélation maximale

Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »).
Retireez les bacs ; empilez les produits alimentaires directement sur la clayette et au bas du compartment congélateur.
Rangez les quantités assez importantes de produits alimentaires dans le compartment le plus haut. Ils y seront congelés à la fois très vite et en douceur.

Congélation et rangement

Achats de produits surgelés

Leur emballage doit'être intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus BASSE.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Attention lors de rangement

• Rangez les quantités assez importantes de produits alimentaires dans le compartment le plus haut. Ils y seront congelés à la fois très vite et en douceur.
  Étalez les produits alimentaires sur une grande surface dans les comportiments et / ou dans les bacs à produits congelés.

Remarque

Veillez à ce que les produits congelés n'entrent pas en contact avec des produits frais à congelér. Le cas échéant, placez les produits congelés dans d'autres bacs à produits congelés.

Rangement des produits surgelés

Insérez le bac à produits congelés jusqu'à la butée pour assurer une circulation impeccable de l'air.

Congélation de produits frais

Pour congeler les aliments, n'utilise que des alimentes frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour préserver le mistré possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Vous trouvrez en librarianie toute une bibliographie sur la congélation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires,œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

fr

Emballer les surgelés

L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sechent pas.

1. Placez les alimentés dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez l'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Film en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation.

Vous trouvrez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d'achat déjà utilisés.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vou pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires.

Si la température a été régée sur -18 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
Fromage, volaille, viande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais.

4 à 6 heures suffisent généralement.

L'appareil fonctionné désormais en permanence. Le compartmenting concélateur atteint une température très basse.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne voulez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

Remarque

Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Allumage et extinction

Fig. 2

Appuyez sur la touche 1 de réglage de la température jusqu'à que la mention super 2 s'allume.

La supercongélation se désactive automatiquement au bout de 2112 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez désirer entre plusieurs possibilités :

a la température ambiente,
Dansleréfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

Vous pouvez modifier suivant besoin l'agencement des clayettes du compartment interieur et l'agencement des recipients en contre-porte :

Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l'extraire. Fig. 6
Soulevez le rangement en contre-porte puis extrayez-le. Fig. 5

Equipement spécial

(selon le modele)

Casier à beurre et à fromage

Pour ouvrir le casier à beurre, il suffit d'appuyer légèrement au milieu de sa trappe.

Pour nettoyer le casier, soulevez-le par le bas et extrayez-le.

Accumulateurs de froid

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l'accumulateur de froid sur les produits alimentaires situés dans le compartment le plus haut.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Bac à glaçons

Fig. 8

1. Remplissez le bac à glaçons aux 3/4 d'eau potable puis rangez-le dans le compartment Congélateur.
2. Si le bac est resté collé dans le compartment congélateur, n'utilise qu'un instrument émousse pour le décoller (un manche de cuiller par ex.).
3. Pour enlever les glaçons du bac, passsez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.

Set petit-dejeuner

Fig. 9

Il est possible de sortir et garnir individuellement les recipients du set petit-dejeuner.

Autocollant « OK »

(selon le modele)

L'autocollant « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommendées pour les alimentés sont atteintes dans le compartment réfrigérateur. Si l'autocollant n'indique pas « OK », abaissez progressivement la température.

Remarque

Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température réglée.

Réglage correct

Arrêt et remisage de l'ordinateil

Coupure de l'appareil

Débranche la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte.

Le groupe frigorifique s'eteint.

Remisage de l'appareil

Si l'appareil doit rester longtemps sans servir :

1. Débranchez la fiche du secteur ou déconnectez le fusible.
2. Nettoyez l'appareil.
3. Laissez les portes de l'appareil ouvertes.

Nettoyage de l'appareil

Attention

N'utilisez:aucun produit de nettoyage ni,aucun solvant contenant du sable, du chlorure ou de I'acide.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaitre sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisse.
Ces pièces poursaient se déformer!

L'eau de nettoyage ne doit pas pénétrer dans les zones suivantes :

Éléments de commande
Éclairage
Orifices de ventilation
Orifices dans la plaque de séparation

Procedez comme suit :

1. Débranchez la fiche du secteur ou déconnectez le fusible.
2. Retirez les produits congelés et stockez-les dans un endroit frais. Posez un accumulator de froid (si disponible) sur les produits alimentaires.
3. L'eau de rincege ne doit pas pénétrer dans les éléments de commande, l'éclairage, les ouvertures d'aération ou les ouvertures de la plaque de séparation !

Nettoyez l'appareil avec un chiffon doux, de l'eau tiède et du produit vaisselle à pH neutre.

1. N'essuyez le joint de porte qu'avec de l'eau propre puis sechez-le soigneusement.
2. ÀpRES le nettoyage, rebranchez l'appareil.
3. Rangez à nouveau les produits congelés.

Equipement

Pour nettoyer, il est possible de retarder toutes les pièces variables de l'appareil.

Sortir les supports en contre-porte Fig. 5

Soulevez les supports et retirez-les.

Retirer les clayettes en verre

Tirez les clayettes en verre à vous puis extrayez-les.

Retirer le bac

Fig. 7

Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Retirer le bac à produits congelés Fig. 7

Tirez le bac à produit congelez à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED ne demandant pas d'entretien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximé d'une source de chaleur (par ex. radiateur, cusinière).
  Utilisez le cas échéant une plaque isolante.
• Attendez que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur.
  Déposez le produit congèle dans le compartmenté réfrigérateur et profitez de son froid pour refroidir les produits alimentaires.
  N'ouvre la porte de l'appareil que le plus brievement possible.
  Pour obtenir la consommation d'énergie la plus faible : respectez la distance latérale minimale par rapport aux murs.
  L'agencement des pieces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits

de fonctionnement

Bruits parfaitement normaux

Remarque

Lorsque la supercongélation est activée,
l'appareil peut fonctionner plus bruyamment.

Bourdonnement sourd

Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans les tuyaux.

Cliquetis

Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Craquement

Le dégivrage automatique a lieu.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

VeuillezmettreI'appareil d'aplombaI'aide d'un niveaua bulle. Ajustezensuite l'horizontalite par les piedsàvis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent

Vérifiez les pièces amovibles puis remettez-les en place correctement.

Des bouteilles

ou récipients se touchent

Eloignez légèrement les bouteilles ou réciponents les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV) :

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui seront.

Vouéviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement	Cause possible	Remède
La température deviefortement par rapportau réglage.		Dans certains cas, il suffira d'éteindrel'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eulieu.Si la température est trop BASSE, vérifie à nouveau la températurele lendomain.
L'alarme sonore retentit.L'affichage de températureclignote. Fig. 2/3	Dérangement - latempérature est trop élevé dans le compartmentcongélateur!Les produits surgelésrisquent de s'abîmer.L'appareil est ouvert.	Pour éteindre l'alarme sonore, appuyez sur latouche de réglage de température, Fig. 2/1.
	Orifices d'entrée et de sortied'air recouverts.	Veillez à ce que l'air puisse entrer et sortirlibrement.
	Trop de produitsalimentaires ont été rangés àla fois pour les fairecongeler.	Ne dépassez pas la capacité de condégationmaximale.
		Après avoir supprimé le dérangement,l'affichage de température cesse de clignoter.
La température régnant dans le compartment congestionelateur est trop élevé.	You've ouvert fréquemment l'appareil.	N'ouvre pas l'appareil inutillement.
	Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.	Enlevez ces obstacles.
	You've mis une assez grande quantité d'aliments à congefer.	Ne dépassez pas la capacité de congestion maximale.
L'éclairage ne fonctionne pas.	L'éclairage par LED est défectueux.	Voir le chapitre « Éclairage (LED)».
	L'appareil est restée ouverte trop longtemps. L'éclairage s'éteint au bout d'environ 10 minutes.	Après avoir fermé et ouvert l'appareil, l'éclairage fonctionné à nouveau.
Luminosité réduite des éléments de commande.	Si l'appareil ne sert paspendant un certain temps, l'affichage sur le bandeau de commande passé en mode Économie d'énergie.	Dès que vous réutilisez l'appareil, par exemple dés que vous ouvre une porte, l'affichage revient sur sa luminosité normale.
Aucunvoyant ne s'allume.	Coupure de courant; disjoncteur disjoncté; fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
L'appareil ne réfrigère pas, l'affichage de température et l'éclairage interieur sont allumés.	L'appareil se trouvessur le mode Exposition.	Appuyez sur la touche de réglage de la température Fig. 2/1, pendant 10 secondes, jusqu'à ce qu'une tonalité de confirmation se fasse entendre.Vérifiez au bout d'un certain temps si l'appareil réfrigère.
La porte du compartment congélateur est restée longtemps ouverte ; le compartment congélateur n'atteint plus la température.	L'évaporateur (le générateur de froid) équipant le système NoFrost est tellement givré qu'il ne peut plus se dégiver de façon entièrement automatique.	Pour dégiver l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Pour éviter dans ce cas que le bac d'évaporation ne déborde, récapérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartment interieur. Remettez ensuite l'appareil en service.

Service après-venture

Pour connaître le service après-vente situé le plus pres de chez vous, consultez l'annuaire téléphonique ou le repertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD-Nr.). Vous trouvez ces indications sur la plaque signalétique. Figure 10

Aidez-nous à éviter des déplacements inutiles : merci d'indiquer les numérios de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

FR 0140101100

B 070222141

CH 0848840040
