K37422ID - Réfrigérateur encastrable MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné encastrable
Caractéristiques techniques principales	Volume total : 319 litres, Volume réfrigérateur : 223 litres, Volume congélateur : 96 litres
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Hauteur : 177 cm, Largeur : 56 cm, Profondeur : 55 cm
Poids	75 kg
Classe énergétique	A++
Fonctions principales	Fonction SuperCooling, Fonction SuperFrost, Système NoFrost
Entretien et nettoyage	Intérieur facile à nettoyer, étagères en verre, système de dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées Miele, service après-vente accessible
Sécurité	Système de verrouillage, alarme de porte ouverte
Informations générales utiles	Garantie de 2 ans, niveau sonore : 39 dB

FOIRE AUX QUESTIONS - K37422ID MIELE

Comment régler la température de mon réfrigérateur MIELE K37422ID ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour ajuster la température souhaitée. La température recommandée pour le réfrigérateur est de 4°C.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée et qu'il n'y a pas d'obstructions à l'intérieur. Assurez-vous également que l'appareil est branché et que le réglage de la température est approprié.

Comment dégivrer mon réfrigérateur MIELE K37422ID ?

Pour dégivrer, débranchez l'appareil et laissez les portes ouvertes pour permettre à la glace de fondre. Essuyez l'eau avec une éponge ou un chiffon. Ne jamais utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur fait un bruit étrange, que dois-je faire ?

Un bruit léger est normal, mais si le bruit est fort ou inhabituel, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets en contact avec les ventilateurs. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs. N'oubliez pas de nettoyer également les joints de porte.

Quels sont les indicateurs de maintenance à surveiller ?

Surveillez les indicateurs de température, de porte ouverte et de filtre à air. Assurez-vous de vérifier régulièrement ces éléments pour garantir un fonctionnement optimal.

Comment changer le filtre à air de mon réfrigérateur ?

Localisez le filtre à air, généralement à l'arrière ou sur le côté de l'appareil. Retirez l'ancien filtre et remplacez-le par un nouveau, en suivant les instructions spécifiques fournies dans le manuel de l'utilisateur.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de type approprié. Si l'éclairage ne fonctionne toujours pas, contactez le service client.

MODE D'EMPLOI K37422ID MIELE

Mode d'emploi et instructions de montage

Réfrigérateurs/congélateurs

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

Consignes de sécurité et mises en garde.... 4

Votre contribution à la protection de l'environnement 12

Économies d'énergie 13

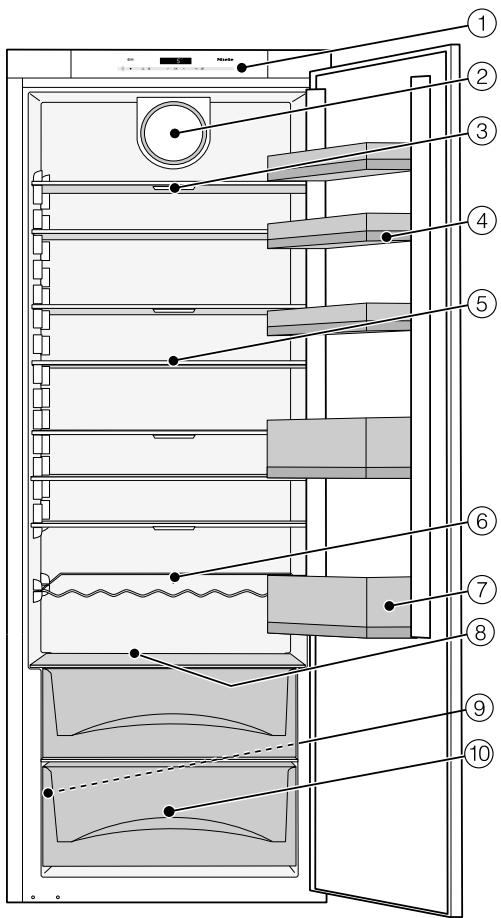

Description de l'appareil.... 15

Explication des symboles.... 16

Accessoires en option.... 18

Mise en marche et arrêt de l'appareil frigorifique.... 19

Utiliser l'appareil 20

Allumer l'appareil en marche.... 20

Éteindre l'appareil frigorifique.... 20

Désactiver le mode Sabbat.... 20

En cas d'absence prolongée.... 21

Choix de la bonne température.... 22

... dans le réfrigérateur.... 22

Affichage de la température 23

Régler la température 23

Utilisation de la fonction SuperFroid DynaCool 24

Fonction DynaCool 25

Alarme de la porte 26

Arrêt manuel de l'alarme de porte.... 26

Autres réglages 27

Verrouillage 🔒 27

Signalisation sonore ♪♩ 28

Luminosité de l'afficheur 29

Mode Sabbat iii 30

Filtre anti-odeur 31

Conservation des aliments dans la zone de réfrigération.... 33

Les différentes zones de froid 33

Non approprié pour le réfrigérateur 35

Conseils pour l'achat d'aliments 36

Bien entreposer ses aliments 36

Aménagement intérieur 37

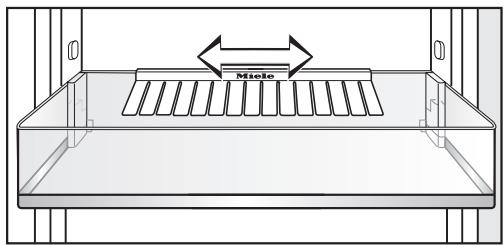

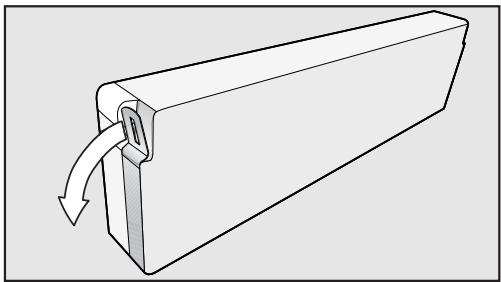

Déplacer un balconnet/un balconnet à bouteille.... 37

Déplacer le porte-bouteilles 37

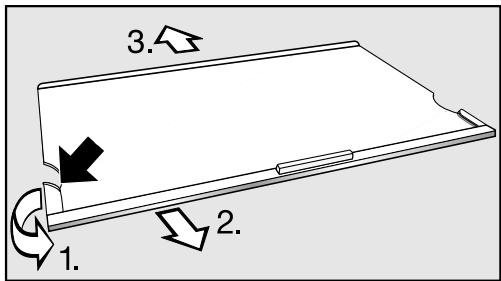

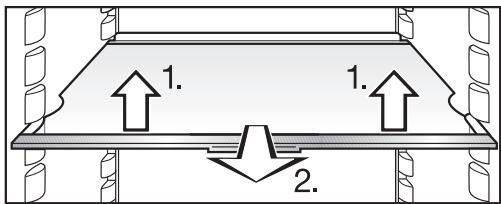

Clayette/clayette éclairée 37

Clayette/clayette éclairée 37

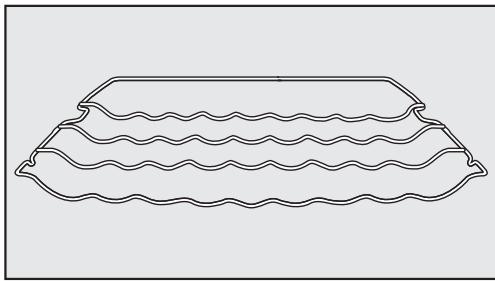

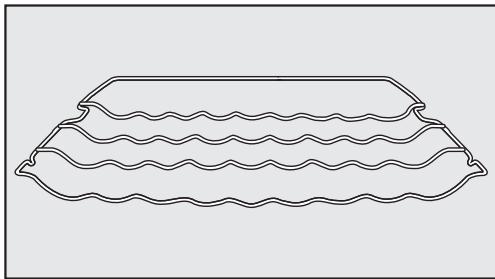

Déplacement du porte-bouteilles.... 38

Enlever le tiroir des fruits et légumes et le remettre en place 38

Déplacer le filtre à charbon actif 39

Dégivrage 40

Nettoyage et entretien 41

Conseils concernant les détergents.... 41

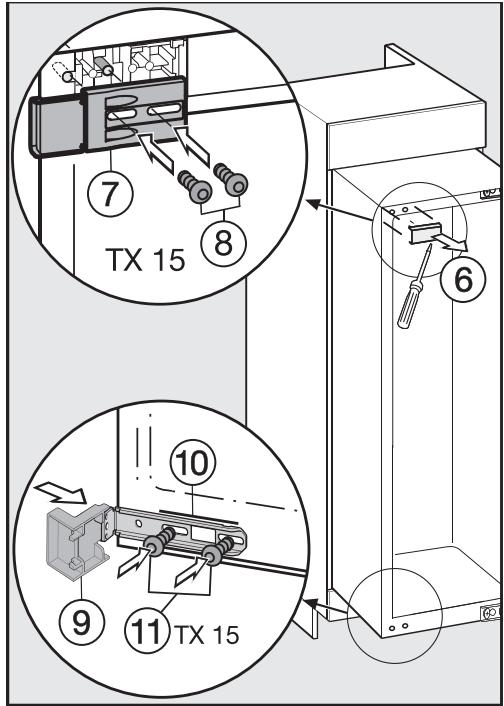

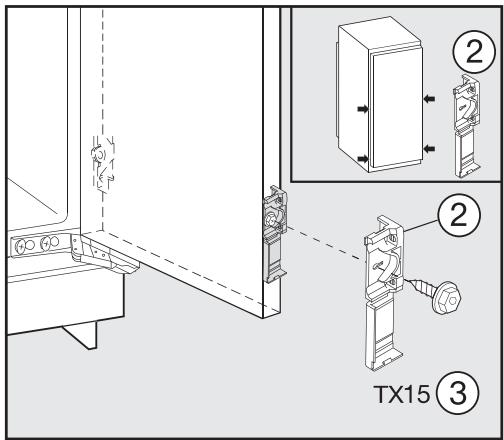

Préparation de l'appareil frigorifique au nettoyage 42

Nettoyer l'intérieur de l'appareil et les accessoires.... 44

Nettoyer le joint de porte 45

Nettoyer les ouvertures d'aération 45

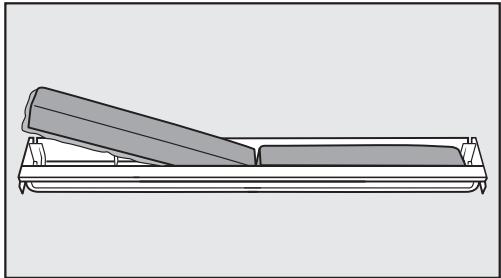

Remplacer le filtre à charbon actif 46

Que faire si .... 47

Origines des bruits 55

Service après-vente 56

Contact en cas d'anomalies.... 56

Garantie 56

Informations pour les revendeurs.... 57

Mode expo 57

Installation.... 59

Instructions de montage 59

Lieu d'installation 59

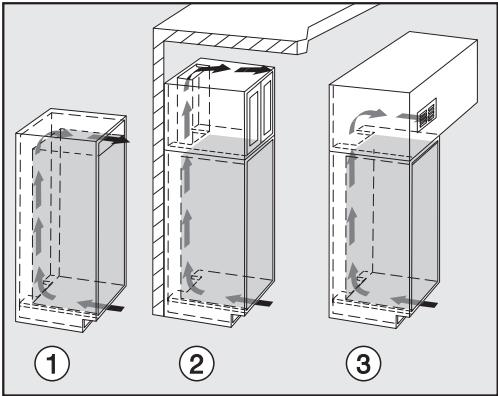

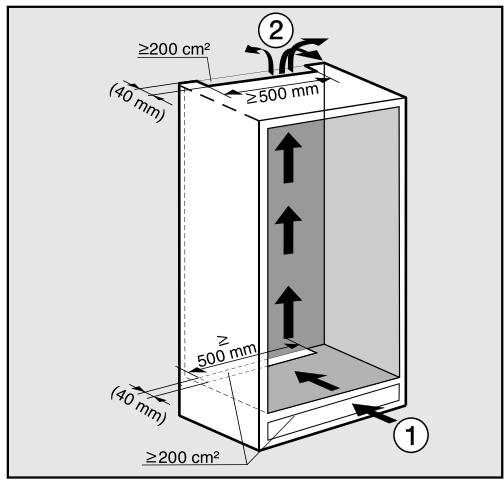

Aération et évacuation d'air.... 60

Porte du meuble 61

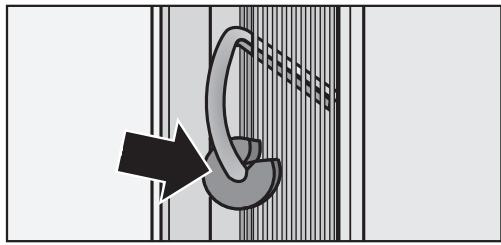

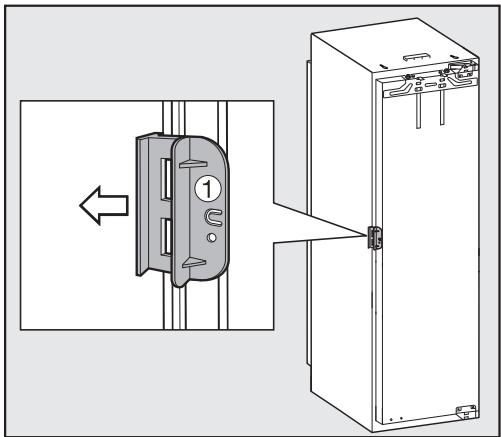

Avant l'encastrement de l'appareil 63

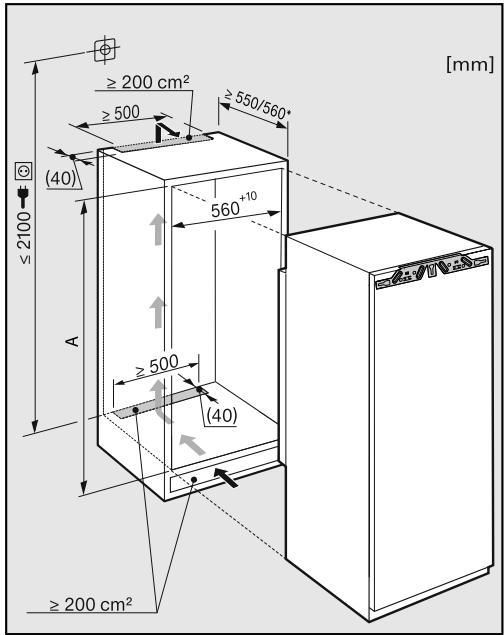

Dimensions d'encastrement.... 65

Limiter l'angle d'ouverture de la porte de l'appareil 66

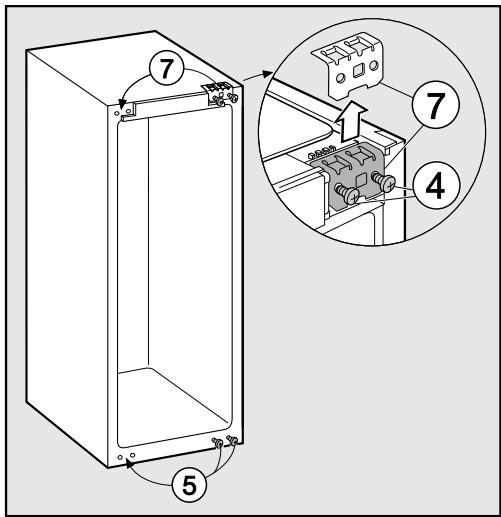

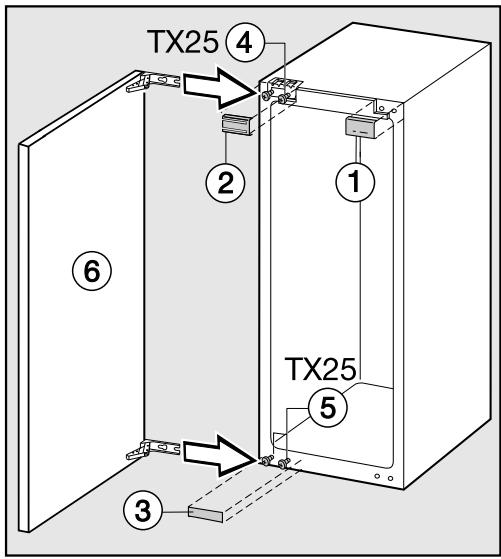

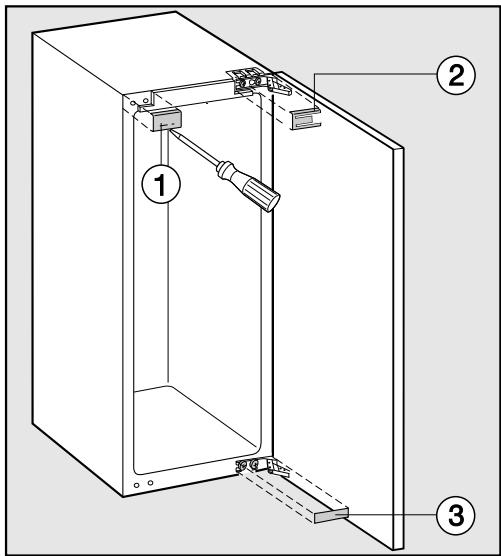

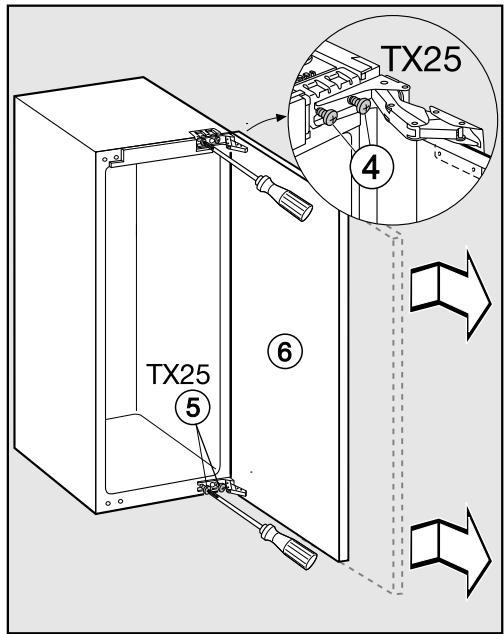

Inversion du sens d'ouverture de porte 66

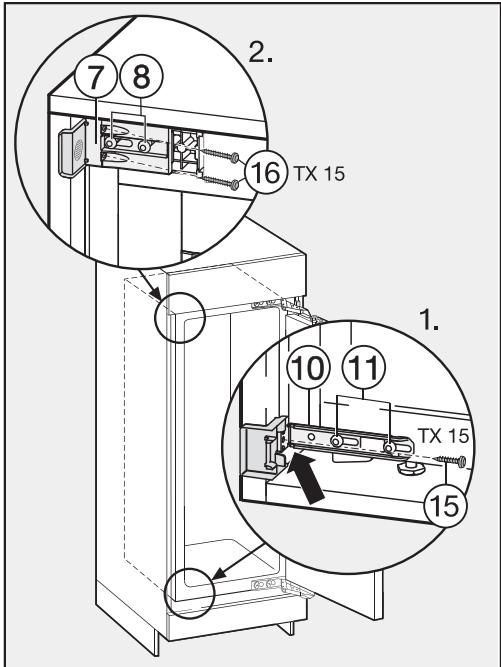

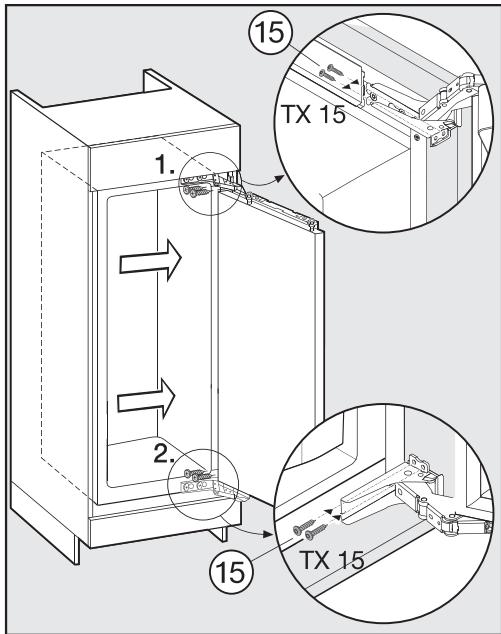

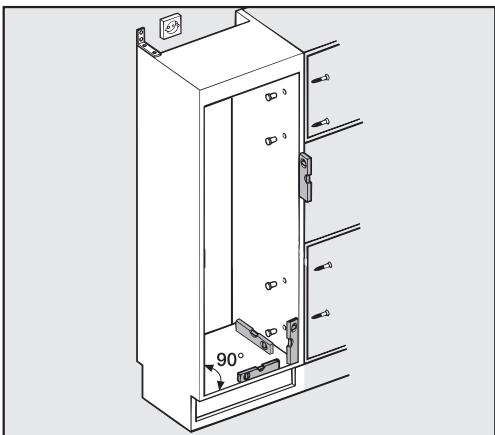

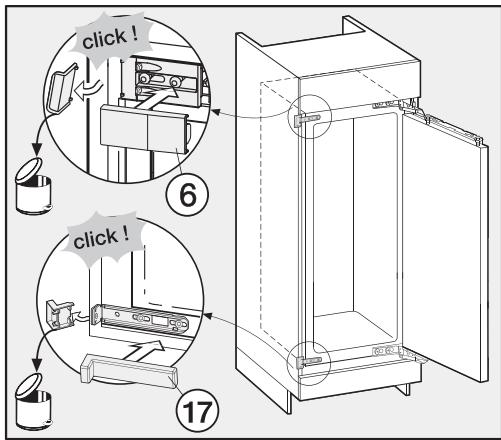

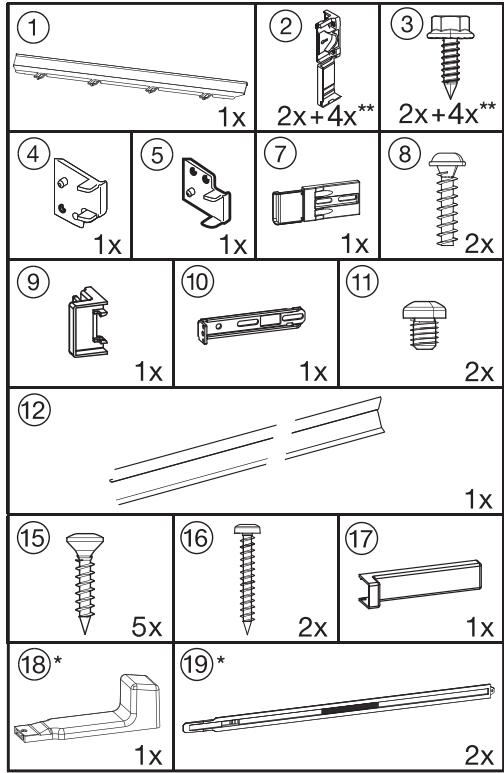

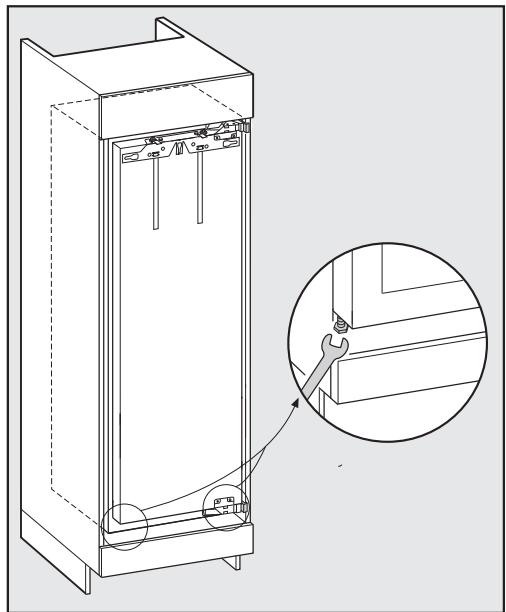

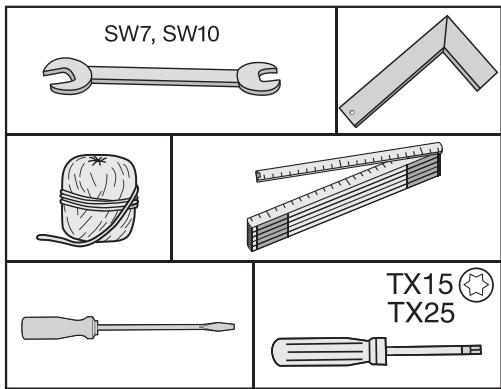

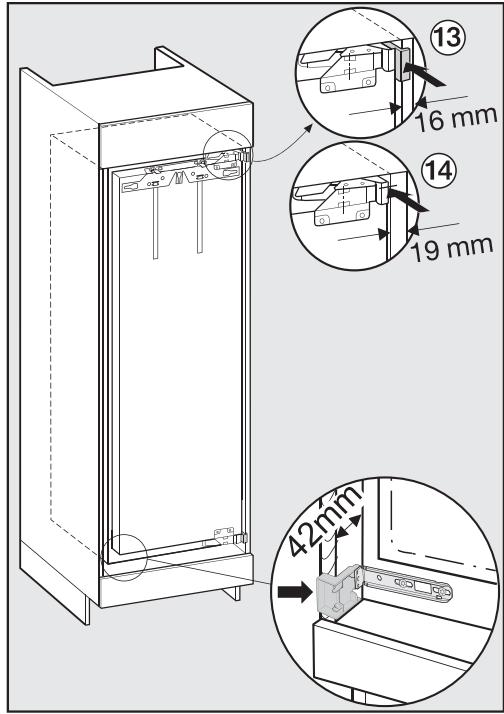

Encastrement de l'appareil.... 70

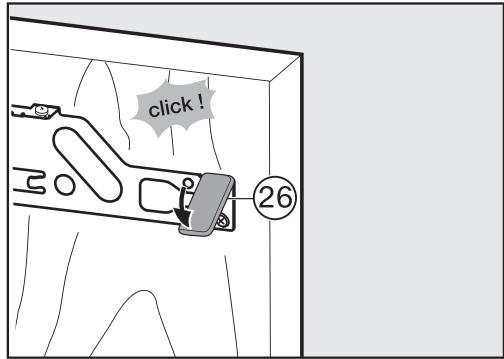

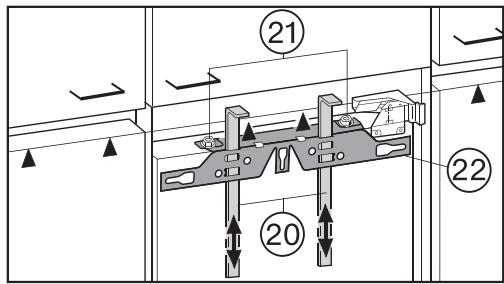

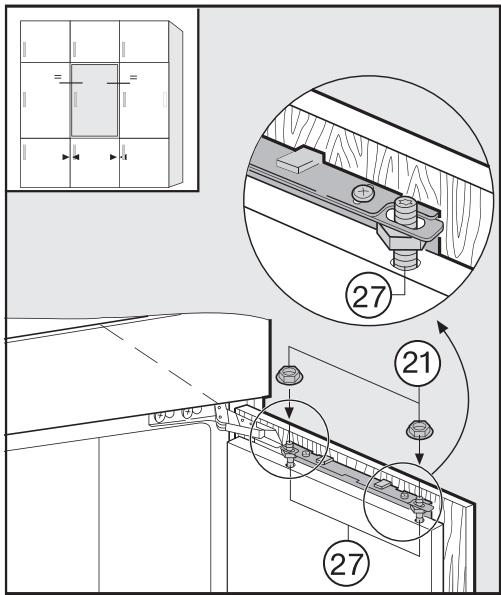

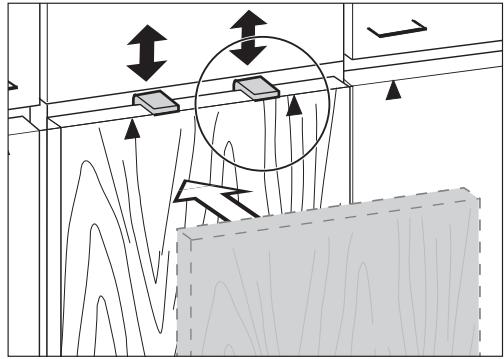

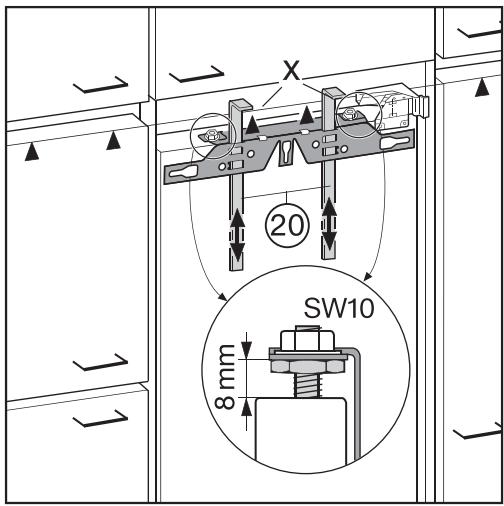

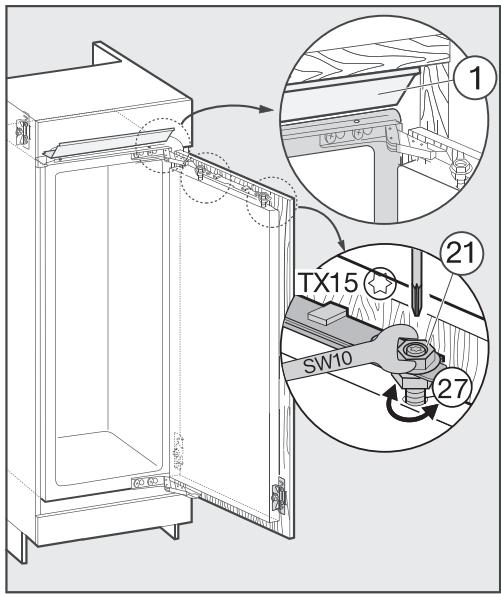

Montage de la porte du meuble 80

Raccordement électrique 86

Consignes de sécurité et mises en garde

Cet appareil est conforme aux dispositions de sécurité en vigueur. Toute utilisation non conforme peut toutefois entraîner des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre l'appareil frigorifique en service. Vous y trouverez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet appareil. Vous vous protégerez et éviterez ainsi de détériorer votre appareil frigorifique.

Conformément à la norme CEI 60335-1, Miele indique expressément de lire impérativement le chapitre pour l'installation de l'appareil et de suivre les consignes de sécurité et de mise en garde.

Miele décline toute responsabilité en cas de dommages dus au non-respect des consignes.

Conservez précieusement ce mode d'emploi et les instructions de montage afin de pouvoir les transmettre à un éventuel propriétaire ultérieur de l'appareil.

Utilisation conforme

Cet appareil est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple :

– dans des magasins, des bureaux ou d'autres environnements de travail similaires

- dans des exploitations agricoles

- par des clients dans des hôtels, motels, chambres d'hôtes ou d'autres types de logements de vacances.

Cet appareil ne convient pas à une utilisation en extérieur.

Cet appareil ne peut être utilisé qu'à des fins ménagères pour refroidir et conserver des aliments.

Tout autre type d'utilisation est interdit.

L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation contre-indiquée de cet appareil risque d'altérer ou d'endommager les produits qui y sont stockés. Par ailleurs, l'appareil n'est pas adapté à une utilisation dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme ou d'une commande erronée de l'appareil.

Les personnes (enfants inclus) qui en raison de déficiencies physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser l'appareil frigorifique en toute sécurité doivent impérativement être surveillées pendant qu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Enfants dans le foyer

Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil frigorifique à moins d'être constamment surveillés.

Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation.

Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans être sous la surveillance d'un adulte.

Ne laissez pas les enfants sans surveillance à proximité de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil frigorifique contient du fluide frigorigène isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène sans danger pour l'environnement a entraîné une légère augmentation des bruits de fonctionnement. Outre les bruits de fonctionnement du compresseur, des bruits d'écoulement peuvent apparaître dans tout le circuit de réfrigération. Ces effets ne peuvent malheureusement pas être évités mais ils n'ont aucune influence sur la performance de l'appareil frigorifique. Lors du transport et du montage/de l'installation de l'appareil frigorifique, veillez à ce qu'aucune pièce du circuit de réfrigération ne soit endommagée. Les projections du fluide frigorigène peuvent provoquer des lésions oculaires.

En cas de dommages :

• Évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle.
• Débranchez l'appareil frigorifique du secteur.
• Aérez la pièce où se trouve l'appareil frigorifique pendant quelques minutes.
• Contactez le service après-vente.

La taille de la pièce où est installé l'appareil frigorifique doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1 m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil frigorifique.

Pour éviter d'endommager votre appareil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique.

Comparez ces données avant de brancher votre appareil frigorifique et interrogez un électricien en cas de doute.

La sécurité électrique de cet appareil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un électricien.

Le fonctionnement fiable et en toute sécurité de l'appareil frigorifique est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public.

Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur.

Les rallonges ou prises multiples constituent un danger potentiel (risque d'incendie). Ne les utilisez pas pour brancher votre appareil frigorifique.

Si les éléments sous tension ou le câble d'alimentation sont humides, cela peut provoquer un court-circuit. Par conséquent, la cave à vin ne doit jamais fonctionner dans des locaux présentant des risques d'humidité ou d'éclaboussures (par ex. garages, buanderies, etc.).

Consignes de sécurité et mises en garde

Cet appareil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple).

N'utilisez jamais votre appareil frigorifique si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil frigorifique ne présente aucun dommage apparent avant de l'utiliser.

N'utilisez l'appareil que lorsqu'il est encastré afin de garantir son bon fonctionnement.

Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension. L'appareil frigorifique est débranché du réseau électrique uniquement lorsque

• les fusibles correspondants sont déclenchés ou
• les fusibles à filetage sont totalement dévissés de l'installation électrique ou
• la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez plutôt la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil.

Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele.

Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

Votre appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.
Ne recouvrez pas et n'obstruez pas les fentes d'aération, faute de quoi la circulation de l'air ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés.
Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.
Risque d'incendie et d'explosion. Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique. Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.
Risque d'explosion. N'utilisez aucun appareil électrique à l'intérieur de l'appareil frigorifique (par ex. : fabrication de glaces à l'italienne). Il peut y avoir apparition d'étincelles.
Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication !

La durée de conservation des aliments dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

Consignes de sécurité et mises en garde

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

▶ Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.
La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil frigorifique.

Les objets pointus ou tranchants risquent d'endommager les producteurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace
• décoller les bacs à glaçons et les aliments pris dans la glace.

Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil frigorifique doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.
Risque de dommages corporels et matériels. L'appareil frigorifique étant très lourd, transportez-le à deux personnes.

Élimination de votre ancien appareil

Le cas échéant, détruissez la serrure de porte de votre appareil frigorifique. Vous éviterez ainsi que des enfants ne s'enferment dedans et mettent leur vie en danger.
Les projections de fluide frigorigène peuvent provoquer des lésions oculaires ! N'endommagez aucune partie du circuit frigorifique, par exemple en

• perçant les conduits de fluide frigorigène de l'évaporateur ;
• pliant les conduits ;
• grattant les revêtements de surface.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal.

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Élimination de l'emballage de transport

Nos emballages protègent votre appareil frigorifique des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

Mise au rebut de l'ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière non conforme, vous risquez de nuire à la santé des personnes et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères.

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement

responsable de la suppression des éventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer.

Veillez à ce que les tubulures de votre appareil frigorifique ne soit pas endommagées en attendant son évacuation en vue de son élimination dans le respect des normes environnementales.

On évitera ainsi que l'agent réfrigérant contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'environnement.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement. Vous trouverez les informations s'y rapportant au chapitre "Consignes de sécurité et mises en garde" du présent mode d'emploi.

	consommation d'énergie normale	consommation d'énergie élevée
Installation/en-tretien	Dans des locaux aérés.	Dans des locaux fermés, non aérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	À distance d'une source de chaleur (chauffage, cuisinière).	Près d'une source de chaleur (chauffage, cuisinière).
	À une température ambiante idéale d'env. 20 °C.	À une température ambiante élevée de plus de 25 °C.
	Ne recouvrez pas les fentes d'aération et de ventilation et dépoussiérez régulièrement.	Fentes d'aération et de ventilation obstruées ou empoussiérées.
Réglage de la température	Réfrigérateur entre 4 et 5°C	Plus la température est basse, plus la consommation d'énergie est élevée !

Économies d'énergie

	consommation d'énergie normale	consommation d'énergie élevée
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrez la porte si nécessaire seulement et refermez-la le plus vite possible. Bien rangez vos aliments.	Le fait d'ouvrir souvent et longtemps la porte entraîne une déperdition de froid et un afflux d'air ambiant chaud. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.
	Lorsque vous faites vos courses, emportez un sac iso-therme et rangez-y les aliments le plus vite possible. Rangez les aliments au froid le plus vite possible pour ne pas briser la chaîne du froid. Laissez refroidir les boissons et les aliments chauds avant de les ranger dans l'appareil frigorifique.	Les plats chauds et les aliments réchauffés à la température extérieure apportent de la chaleur à l'intérieur de l'appareil frigorifique. L'appareil frigorifique essaie de se refroidir et la durée de fonctionnement du compresseur augmente.
	Emballez ou couvrez les aliments avant de les ranger.	L'évaporation ou la condensation de liquides dans le réfrigérateur contribuent à une perte de la production de froid.
	Placez les aliments à décongeler au réfrigérateur.
	Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartiments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

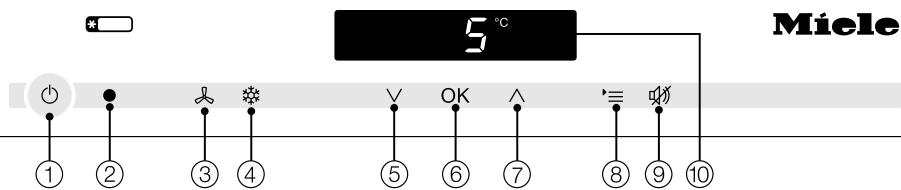

Panneau de commande

5 °C Miele ① ② ③ ④ V OK ^ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① Mise en marche/Arrêt de l'ensemble de l'appareil
② Interface optique (pour le service après-vente uniquement)
③ Activer/désactiver la fonction DynaCool (répartition automatique de la température)
④ Activation/Désactivation de la fonction SuperFroid

⑤ Réglage de la température (V pour plus froid), touche de sélection en mode Réglage
⑥ Confirmation d'une sélection (touche OK)
⑦ Réglage de la température (∧ pour plus chaud), touche de sélection en mode Réglage
⑧ Activation et désactivation du mode Réglage
⑨ Désactivation de l'alarme de porte
⑩ Afficheur avec affichage de la température et symboles (symboles uniquement visibles en mode Réglage en cas d'alarme ou de message ; voir tableau pour l'explication des symboles)

Explication des symboles

Symbole	Signification	Fonction
	Verrouillage	Protection contre toute mise hors tension intempestive, toute modification inopinée de la température, toute activation par inadvertance de la fonction Superfroid et toute sélection par mégarde de réglages
	Signaux sonores	Possibilités de sélection pour le bip des touches et l'alarme de porte
	Miele@home	Visible seulement si la clé de communication Miele@home est installée et connectée
	Luminosité de l'afficheur	Réglage de la luminosité de l'afficheur
	Indicateur de changement de sac du filtre anti-odeur (Active AirClean)	La fonction doit être activée après la mise en place d'un filtre anti-odeur, s'allume lorsque le filtre doit être remplacé
	Mode Shabbat	Activation et désactivation du mode Shabbat
	Raccordement électrique	Confirme que l'appareil est raccordé au réseau électrique lorsqu'il est hors tension
	Alarme	S'allume en cas d'alarme de porte, clignote en cas de messages d'erreur
	Mode expo (uniquement visible en cas d'activation du mode expo)	Désactivation du mode expo

Cette illustration présente un modèle d'appareil à titre d'exemple.

① Panneau de commande
② Ventilateur
③ Clayette avec éclairage (FlexiLight)
④ Balconnet à œufs / balconnet
⑤ Clayette
⑥ le support à bouteilles (selon le modèle)
⑦ Balconnet à bouteilles
⑧ Rigole et orifice d'évacuation de l'eau de décongélation
⑨ Éclairage intérieur du tiroir à fruits et légumes (selon le modèle)
⑩ Tiroir à fruits et légumes

Accessoires en option

Miele propose une gamme d'accessoires et de produits de nettoyage et d'entretien conçus pour votre appareil.

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandeaux de commande, fenêtres, meubles, vitres de voiture, etc.

Kit MicroCloth

Le kit MicroCloth contient un chiffon multi-usage, un essuie-verres et un chiffon lustrant.

Ces chiffons sont particulièrement résistants. Ils contiennent des microfibres très fines qui assurent une haute performance de nettoyage.

Porte-bouteilles

Gain de place, la clayette range-bouteilles permet de conserver vos bouteilles à l'horizontale.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Filtre à charbon actif avec support KKF-FF (Active AirClean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre est inséré au niveau de la baguette de protection de la tablette et peut être déplacé à souhait.

Activez à présent l'indicateur de changement du filtre anti-odeurs en mode réglage (voir chapitre "Autres réglages", section "Indicateur de changement du filtre anti-odeur ☺").

Remplacement du filtre à charbon actif KKF-RF (Active AirClean)

Des filtres de remplacement adaptés au support (Active AirClean) sont disponibles. Il est recommandé de remplacer les filtres tous les 6 mois.

Vous pouvez commander des accessoires en option sur la boutique en ligne shop.miele.be ou adressez-vous à votre revendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Avant la première utilisation

Matériaux d'emballage

■ Retirez tous les matériaux d'emballage de l'intérieur.

Film de protection

Les baguettes et bandeaux inox à l'intérieur de l'appareil frigorifique sont recouverts d'un film pour les protéger contre les dégâts risquant de survenir pendant le transport.

■ Retirez le film de protection de tous les liserés en inox.

Nettoyage et entretien

Respecter les instructions correspondantes mentionnées au chapitre “Nettoyage et entretien”.

Remarque : Il est recommandé de frotter les surfaces en inox immédiatement après avoir retiré le film de protection, à l'aide du produit d'entretien spécial joint (voir "Accessoires - Accessoires en option").

Important ! Lors de chaque application, le produit d'entretien pour inox Miele dépose sur les surfaces un film de protection contre l'eau et les salissures !

■ Nettoyer l'intérieur de la cave à vin ainsi que les accessoires.

Accessoires

Remettre le cale-bouteilles en place

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

■ Installez le cale-bouteilles au centre, sur la bordure arrière du balconnet à bouteilles.

Utiliser l'appareil

Pour utiliser l'appareil, il vous suffit d'effleurer les touches sensitives avec le doigt.

Tout contact est signalé par un bip. Vous pouvez désactiver ce signal (voir chapitre “Autres réglages – signaux so-nores”).

Allumer l'appareil en marche

Une fois l'appareil mis sous tension, le symbole de raccordement au réseau électrique -CF apparaît à l'écran au bout de quelques instants.

Hand holding a power button icon (no text or symbols)

■ Effleurez la touche Marche/Arrêt.

Le symbole de raccordement au réseau -C s'éteint et l'affichage de température apparaît à l'écran.

L'appareil commence à refroidir.

Lorsque vous ouvrez la porte de l'appareil, l'éclairage intérieur s'allume et l'éclairage LED des clayettes s'intensifie jusqu'à ce que la luminosité maximale soit atteinte.

Laissez l'appareil frigorifique fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Éteindre l'appareil frigorifique

■ Effleurez la touche Marche/Arrêt. Si cela n'est pas possible, le verrouillage est enclenché.

L'affichage de la température s'éteint à l'écran et le symbole de raccordement au réseau -C- s'allume.

L'éclairage intérieur s'éteint et la production de froid s'arrête.

Désactiver le mode Sabbat

Vous pouvez éteindre l'appareil quand vous le souhaitez.

Hand holding a power button icon (no text or symbols)

■ Effleurez la touche marche/arrêt.

L'affichage de la température s'éteint et le symbole du raccordement électrique -C apparaît dans l'afficheur.

L'éclairage intérieur s'éteint et la réfrigération s'arrête.

Le mode Sabbat s'éteint dès que vous rallumez l'appareil.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil frigorifique, de la moisissure risque de se former si la porte de l'appareil reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impérativement l'appareil frigorifique.

Si l'appareil frigorifique doit rester longtemps sans fonctionner, respectez les consignes suivantes :

■ Éteignez l'appareil frigorifique.
■ Débranchez la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
■ Dégivrez le compartiment de congélation (selon modèle).
■ Nettoyez l'appareil frigorifique et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et d'éviter ainsi la formation de mauvaises odeurs.

Il est primordial de sélectionner la bonne température afin de bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes. Une bonne température de conservation peut retarder, ou empêcher leur dégradation. La température influence la vitesse de développement des micro-organismes. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente :

• en fonction de la fréquence et la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambiante de la pièce où est installé l'appareil frigorifique. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... dans le réfrigérateur

Nous conseillons une température de 4 °C dans le réfrigérateur.

Affichage de la température

En mode de fonctionnement normal, l'affichage de température à l'écran indique la température moyenne effective de la zone de réfrigération régnant dans l'appareil à ce moment-là.

En fonction de la température ambiante et du réglage, l'appareil peut mettre plusieurs heures pour atteindre la température souhaitée et l'afficher de manière permanente.

Régler la température

■ Réglez la température à l'aide des deux touches sensitives en-dessous de l'écran d'affichage.

En appuyant sur la touche :

- la température diminue,

- la température augmente.

Pendant le réglage, la valeur de la température clignote dans l'afficheur.

Les modifications suivantes peuvent être observées à l'écran lorsque vous effleurez les touches sensitives :

- Premier effleurement : la dernière valeur de température réglée cli-gnote dans l'afficheur.

- À chaque effleurement supplémentaire : la température augmente ou diminue par tranche de 1°C. - En maintenant le doigt sur la touche sensitive : la valeur de température change continuellement.

Environ 5 secondes après la dernière action sur la touche sensitive, la valeur de température effective régnant alors dans l'appareil apparaît automatiquement dans l'affichage.

Ou

■ Effleurez la touche OK pour confirmer votre choix

Lorsque vous avez modifié la température à l'aide du sélecteur, vérifiez la température au bout de 6 heures env. si l'appareil est peu rempli et après 24 heures env. s'il est rempli. Ce n'est qu'à ce moment-là que la température réelle est réglée.

■ Si alors la température est encore trop élevée ou trop basse, réglez-la à nouveau.

Valeurs de température possibles

Vous pouvez régler une température comprise entre 1°C et -9 °C.

Fonction SuperFroid

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (selon la température ambiante).

Activer la fonction SuperFroid

Il est particulièrement recommandé d'enclencher la fonction SuperFroid pour refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreposés.

■ Effleurez la touche SuperFroid jusqu'à ce qu'elle soit rétroéclairée en jaune.

La température dans la zone de réfrigération baisse, car l'appareil frigorifique fonctionne à la puissance frigorifique maximale.

Désactiver la fonction SuperFroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. L'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez éteindre vous-même la fonction SuperFroid dès que les aliments ou les boissons sont suffisamment froids.

■ Effleurez la touche SuperFroid jusqu'à ce qu'elle ne soit plus rétroéclairée en jaune.

L'appareil frigorifique se remet à fonctionner à puissance frigorifique normale.

Fonction DynaCool

Sans le système de refroidissement dynamique (DynaCool), différentes zones de froid apparaissent dans la zone de réfrigération en raison de la circulation naturelle de l'air (l'ai froid et lourd se déplace dans la zone inférieure). Ces zones de froid devraient être utilisées en conséquence lors du stockage des aliments (voir chapitre "Conserver les aliments dans la zone de réfrigération"). En revanche, si vous souhaitez entreposer une grande quantité d'aliments du même type (par ex. pour une fête), le système de refroidissement dynamique permet une répartition relativement homogène de la température sur tous les plans de rangement pour que tous les aliments de la zone de réfrigération soient maintenus à peu près à la même température.

Il est possible de régler la température.

Le système de refroidissement dynamique devrait également être enclenché

• lorsque la température ambiante est plus élevée (à partir de 30 °C env.) et
• lorsque l'air est très humide.

Activer le système de refroidissement dynamique

■ Effleurez la touche DynaCool jusqu'à ce qu'elle soit rétroéclairée en jaune.

Le ventilateur est prêt à fonctionner : si le compresseur s'enclenche, le ventilateur se déclenche automatiquement.

Désactiver le système de refroidissement dynamique

L'activation du système de refroidissement dynamique entraînant une légère augmentation de la consommation d'énergie, le système de refroidissement dynamique devrait être désactivé en cas d'usage normal de l'appareil.

■ Effleurez la touche DynaCool jusqu'à ce qu'elle ne soit plus rétroéclairée en jaune.

À des fins d'économie d'énergie, le ventilateur s'arrête automatiquement pendant un certain laps de temps, dès que la porte s'ouvre.

L'appareil frigorifique est équipé d'un système d'alarme afin d'éviter une déperdition énergétique lorsque la porte de l'appareil est ouverte et pour protéger les aliments stockés des effets de la chaleur.

Un signal sonore retentit si la porte de l'appareil reste ouverte de manière prolongée. Le symbole d'alarme ⚠️ s'al-lume.

Le délai de déclenchement de l'alarme de porte dépend du réglage sélectionné. Il peut être de 2 minutes (réglage d'usine) ou de 4 minutes. Vous pouvez également désactiver l'alarme de porte (voir chapitre "Autres réglages", section "Signalisation sonore").

Dès que la porte de l'appareil est fermée, le signal sonore s'arrête et le symbole Alarme ⚠️ à l'écran s'éteint.

Si aucun signal sonore ne retentit alors que l'alarme de porte est activée, cela signifie que le signal d'alarme a été désactivé dans le mode de réglage (voir chapitre "Autres réglages", section "Signalisation sonore").

Arrêt manuel de l'alarme de porte

Si le signal d'alarme vous dérange, vous pouvez le désactiver manuellement.

■ Appuyez sur la touche sensitive de l'alarme de porte pour la désactiver.

L'avertisseur sonore s'arrête. Le symbole d'alarme ⚠️ s'allume jusqu'à ce que la porte de l'appareil soit fermée.

Certains réglages de l'appareil ne peuvent s'effectuer qu'en mode Réglages.

Quand vous êtes en mode Réglages, l'alarme de porte ou les autres messages d'erreurs sont automatiquement bloqués, et ce même si le symbole d'alarme ⚠️ s'affiche encore à l'écran.

Possibilités de réglage

	Activation et désactivation du verrouillage
	Activation et désactivation des signaux sonores
	Modification de la luminosité de l'afficheur
	Activation/désactivation du mode Sabbat
	Activer l'indicateur de changement du filtre anti-odeur ou ré-initialiser le compteur horaire

Toutes les possibilités de réglage citées sont décrites dans les pages suivantes.

Verrouillage

Le verrouillage permet de prévenir :

• toute mise hors tension intempestive,
• toute modification inopinée de la température,
• toute sélection par inadvertance des fonctions DynaCool et Superfroid,
• toute modification par mégarde des réglages (seule la désactivation du verrouillage est possible).

Ce système permet d'éviter que des personnes non autorisées (enfants, etc.) éteignent ou dérèglent l'appareil.

Activation et désactivation du ver-rouillage

■ effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissent dans l'afficheur, et le symbole 🔒 clignote.

OK

■ Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole 🔊 est affiché.

■ Effleurez la touche ∧ ou ∨ pour indiquer si vous souhaitez que le verrouillage soit ou non activé.

☐ : le verrouillage est désactivé

1 : le verrouillage est activé.

QK

■ Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole 🔒 clignote.

■ Effleurez la touche des réglages pour quitter le mode Réglage.

Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Lorsque le verrouillage est activé, 📋 s'allume dans l'afficheur.

Signalisation sonore ♪♪

L'appareil frigorifique utilise des signaux sonores, tels que le signal sonore touches et l'alarme de porte.

Il est possible d'activer ou de désactiver le signal sonore touches ainsi que le signal sonore en cas d'alarme de porte.

Vous pouvez choisir un des 4 réglages qui vous sont proposés. Le réglage d'usine est configuré sur ∃ : le signal sonore touches et l'alarme de porte sont enclenchés.

Activation et désactivation de la signalisation sonore

■ Effleurez la touche des réglages.

Tous les symboles disponibles s'affichent à l'écran et le symbole 📁 cli-gnote.

■ Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole ♪ clignote à l'écran.

OK

■ Effleurez la touche OK pour confirmer la sélection.

Le dernier réglage sélectionné clignote, et le symbole ♪♪ est affiché à l'écran.

■ Appuyez sur les touches ∧ ou ∨ pour choisir une des options suivantes :

☐ : signal sonore touches désactivé ; alarme de porte désactivée

1 : signal sonore touches désactivé ; alarme de porte activée (au bout de 4 minutes)

2 : signal sonore touches désactivé ; alarme de porte activée (au bout de 2 minutes)

3 : signal sonore touches activé ; alarme de porte activée (au bout de 2 minutes).

OK

■ Effleurez la touche OK pour confirmer la sélection.

Le réglage sélectionné est enregistré, le symbole ♪ clignote.

■ Pour quitter le mode “Réglages”, effleurez la touche correspondante. Sans action de votre part, l’électronique quitte automatiquement le mode de réglage au bout d’une minute environ.

Luminosité de l'afficheur

Vous pouvez adapter la luminosité de l'afficheur aux conditions lumineuses de la pièce dans laquelle se trouve l'appareil.

Vous pouvez modifier la luminosité de l'afficheur par incréments, de 1 à 3 Le choix 3 est réglé en usine (luminosité maximale).

Modification de la luminosité de l'afficheur

■ effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissent dans l'afficheur, et le symbole 🔒 clignote.

■ Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole ⚙ clignote dans l'afficheur.

OK

■ Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole ⚙ est affiché.

■ En effleurant les touches ∧ ou ∨ vous pouvez modifier la luminosité de l'afficheur :

1 : luminosité minimale
2 : luminosité moyenne
3 : luminosité maximale.

OK

■ Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole ⚙ clignote.

■ Effleurez la touche des réglages pour quitter le mode Réglage.

Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Mode Sabbat iii

Cet appareil dispose du mode Sabbat pour répondre aux coutumes religieuses.

Les éléments suivants sont désactivés :

• l'éclairage intérieur à l'ouverture de la porte de l'appareil,
• toute la signalisation sonore et visuelle,
• l'afficheur de température,
• les fonctions DynaCool et Super-Froid, sous réserve qu'elles aient été activées au préalable,

Les touches suivantes restent accessibles :

• la touche de réglage de l'arrêt du mode Sabbat,
• la touche Marche/Arrêt.

La fonction mode Sabbat s'arrête automatiquement après environ 120 heures.

La signalisation sonore et visuelle étant désactivée, vous devez contrôler que la porte est bien fermée.

Activation du mode Shabbat

■ effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissent dans l'afficheur, et le symbole 🔊 clignote.

■ Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole ⚪ clignote dans l'afficheur.

QK

■ Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole ### est affiché.

■ Pour activer le mode Shabbat, appuyez sur les touches ∧ ou ∨ puis sélectionnez le numéro 1.

OK

■ Effleurez la touche OK pour confirmer votre choix.

Votre choix est validé, le symbole iii s'allume.

Dès que le symbole s'éteint à l'écran (après 3 secondes), le mode Shabbat est activé.

■ Désactivez le mode Shabbat à la fin du Shabbat.

Désactivation du mode Shabbat

■ Effleurez la touche des réglages pour quitter le mode Shabbat.

La température sélectionnée s'affiche à l'écran et l'éclairage intérieur s'active.

Filtre anti-odeur

Cet appareil frigorifique est équipé de filtres anti-odeur avec support KKF-FF (Active AirClean). Ces filtres sont disponibles en accessoires en option (voir chapitre “Accessoires en option”).

Après que le filtre anti-odeur ait été mis en place, l'indicateur de changement du filtre anti-odeur doit être activé.

Après environ 6 mois, un rappel s'affiche demandant le changement du filtre anti-odeur (voir chapitre "Nettoyage et entretien", section "Remplacer le(s) filtre(s) anti-odeur"). Le symbole 🌐 s'allume dans l'affichage.

Après le remplacement du filtre anti-odeur, vous devez réinitialiser le compteur horaire, puis l'affichage s'éteint.

Activer l'indicateur de changement du filtre anti-odeur ou réinitialiser le compteur horaire

■ Effleurez la touche des réglages.

Tous les symboles disponibles s'affichent et le symbole 🔒 clignote.

■ Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole ⚙ clignote à l'écran.

OK

■ Effleurez la touche OK pour confirmer la sélection.

Le dernier réglage sélectionné clignote, et le symbole ⚙ est affiché à l'écran.

■ Effleurez les touches ∧ ou ∨ pour effectuer une sélection :

: l'indicateur de changement du filtre anti-odeur n'est pas actif
1 : l'indicateur du filtre anti-odeur est activé
2 : le compteur horaire est réinitialisé.

OK

■ Effleurez la touche OK pour confirmer la sélection.

Le réglage sélectionné est enregistré, le symbole ⚙ clignote.

■ Pour quitter le mode “Réglages”, effleurez la touche correspondante. Sans action de votre part, l'électronique quitte automatiquement le mode de réglage au bout d'une minute environ.

Conservation des aliments dans la zone de réfrigération

⚠ Risque d'explosion dû à des mélanges gazeux inflammables.

Des mélanges gazeux inflammables risquent de prendre feu au contact de composants électriques.

Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique. Les bombes aérosol correspondantes sont reconnaissables par les indications de contenu imprimées dessus ou un symbole de flamme. Les fuites de gaz éventuelles risquent de prendre feu au contact de composants électriques.

⚠ Risque de dommages dû aux aliments contenant de la graisse ou de l'huile.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou la porte de l'appareil, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid est plus lourd et s'accumule dans la partie inférieure du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

Les aliments ne doivent pas toucher la paroi arrière de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Conservation des aliments dans la zone de réfrigération

Cet appareil dispose d'un système de refroidissement dynamique qui permet d'atteindre une température uniforme une fois le ventilateur activé. Le ventilateur permet de combler les différences de températures entre les zones de froid.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus du bac à fruits et à légumes, sur la face arrière de l'appareil.

Utilisez cette zone pour conserver tous les aliments sensibles à la chaleur et facilement périssables, comme :

– le poisson, la viande et la volaille ;
- la charcuterie et les plats préparés ;
- les plats ou les pâtisseries à base d'œufs ou de crème ;
- les pâtes fraîches et les pâtes à gâteau, pizza ou quiche ;
- les fromages au lait cru et autres produits à base de lait cru,
- les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par un stockage inférieur à 4°C.

Conservation des aliments dans la zone de réfrigération

Ne conservez aucune substance explosive ni produit contenant des gaz propulseurs inflammables (des aérosols en bombe, par exemple). Risque d'explosion !

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.

Les aliments ne doivent pas toucher la paroi arrière de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

Non approprié pour le réfrigérateur

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5 °C car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment les :

• ananas, avocats, bananes, grenades, mangues, papayes, melons, fruits de la passion, agrumes (comme les citrons, les oranges, les mandarines et les pamplemousses),
• fruits (pas assez mûrs),
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes,
  – fromages à pâte dure (parmesan, comté).

Conservation des aliments dans la zone de réfrigération

Conseils pour l'achat d'ali- ments

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est déterminante pour la durée de conservation des aliments. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple ne laissez pas vos courses trop longtemps dans une voiture.

Remarque : Munissez-vous d'un sac isotherme pour faire vos courses, glissez les aliments les plus fragiles à l'intérieur puis rangez-les dans votre réfrigérateur dès que vous rentrez.

Bien entreposer ses aliments

Laissez vos aliments dans le réfrigérateur emballés ou couvrez-les soigneusement. Cela permet d'éviter les transferts d'odeurs, la transmission de germes ou le dessèchement des aliments. Ces mesures valent particulièrement pour la conservation de produits d'origine animale. Veillez tout particulièrement à ce que les aliments crus tels que la viande et le poisson ne soient pas en contact avec d'autres denrées alimentaires.

En réglant correctement la température de votre appareil et en respectant une hygiène convenable, vous pouvez allonger considérablement la durée de conservation des aliments.

Fruits et légumes

Les fruits et légumes peuvent toutefois être conservés sans emballage dans le tiroir à fruits et légumes.

Aliments riches en protéines

Notez que les aliments riches en protéines se gardent moins longtemps. Cela signifie que les crustacés et les fruits de mer se dégradent plus rapidement que le poisson qui lui-même se garde moins longtemps que la viande.

Déplacer un balconnet/un balconnet à bouteille

Remarque : Déplacez le balconnet/le balconnet à bouteilles dans la porte de l'appareil uniquement lorsque celui-ci est vide.

■ Poussez le balconnet/le balconnet à bouteille vers le haut et retirez-le par l'avant.
■ Placez le balconnet/le balconnet à bouteille à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le porte-bouteilles

Miole

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

Le porte-bouteilles peut être entièrement retiré (pour le nettoyer par exemple) :

■ Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant.
■ Retirez le porte-bouteilles du rebord arrière du balconnet à bouteilles par le haut.

Clayette/clayette éclairée

L'éclairage LED se trouve au niveau de la baguette en acier inoxydable de la clayette. En déplaçant la clayette, vous pouvez moduler l'éclairage du réfrigérateur selon vos préférences.

Si l'éclairage ne fonctionne pas, vérifiez si le joint de la clayette est bien inséré dans le support de clayette. Les supports gauches de clayettes sont pourvus de plaquettes métalliques (contacts) qui alimentent l'éclairage LED en électricité. Enfoncez la clayette jusqu'à ce qu'elle soit bien enclenchée dans les supports.

Clayette/clayette éclairée

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

1. 1. 2.

■ Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, la soulever et la dégager des supports par les encoches et décalez-la vers le haut ou vers le bas.

La bordure arrière de la tablette doit être orientée vers le haut de telle sorte que les aliments n'entrent pas en contact avec le fond de l'appareil et ne gèlent pas.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties par mégarde.

Déplacement du porte- bouteilles

Vous pouvez installer le support à bouteilles de diverses manières dans l'appareil.

■ Soulevez légèrement le plan de rangement à l'avant, tirez-le vers l'avant en faisant passer l'évidement au-dessus des surfaces d'appui, puis déplacez-le vers le haut ou vers le bas.

La barre de butée arrière doit être tournée vers le haut afin que les bouteilles ne touchent pas la paroi arrière.

Le support à bouteilles étant doté de butées de sortie, il est impossible de le retirer par inadvertance.

Enlever le tiroir des fruits et lé- gumes et le remettre en place

(selon modèle)

Le tiroir des fruits et légumes est monté sur des rails télescopiques. Vous pouvez l'enlever pour le charger, le décharger ou le nettoyer :

■ Tirez le tiroir vers l'avant jusqu'à la butée, puis soulevez-le par le haut pour le retirer.

Enfoncez les rails dans l'appareil. Vous éviterez de les endommager!

Remettre le tiroir en place

■ Posez le tiroir sur les rails entièrement rentrés.
■ Glissez-le dans l'appareil jusqu'à ce que le tiroir s'emboîte.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre “Accessoires”, paragraphe “Accessoires en option”).

Veillez à conserver des aliments qui sentent fort, notamment certains fromages, comme suit :

• placez le support avec les filtres anti-odeurs sur la tablette où sont stockés les aliments.
• Remplacez auparavant les filtres anti-odeurs selon la nécessité.
• Placez d'autres filtres anti-odeurs (avec support) dans l'appareil frigorifique (voir chapitre "Accessoires", paragraphe "Accessoires en option").

Le support des filtres anti-odeurs est placé sur la baguette de protection arrière de la surface d'appui.

■ Pour déplacer le filtre anti-odeurs, retirez de la baguette de protection le support pour les filtres anti-odeurs en tirant vers le haut.

■ Placez-le sur la baguette de protection de la tablette souhaitée.

Zone de réfrigération

Le réfrigérateur dégivre automatiquement.

Pendant que le compresseur fonctionne, du givre et des gouttelettes d'eau peuvent se former sur la paroi arrière du réfrigérateur. Inutile de les enlever, car ils s'évaporent automatiquement en raison de la chaleur produite par le compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil frigorifique.

Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres. L'eau de dégivrage doit toujours pouvoir s'écouler sans problème.

Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans l'éclairage.

⚠️ Risque de dommages en cas de pénétration d'humidité.

La vapeur du nettoyeur vapeur peut endommager les plastiques et les composants électriques.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appareil frigorifique.

L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.

La plaque signalétique apposée à l'intérieur de l'appareil frigorifique ne doit pas être enlevée. Elle est nécessaire en cas de panne.

Conseils concernant les dé- tergents

À l'intérieur de l'appareil, n'utilisez que des produits de nettoyage et d'entretien qui ne présentent aucun risque pour les aliments.

Pour éviter d'endommager toutes les surfaces en les nettoyant, n'utilisez pas :

• de détergents à base de soude, d'ammoniac, d'acide ou de chlorure,
• de produit anti-calcaire,
• de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage,
• de détergents contenant des solvants,
  – de produit nettoyant pour inox,
• de liquide vaisselle,
• de sprays nettoyants pour four,
• de produit à vitres,
• d'éponge et de brosse abrasive (par ex. éponge à récurer)
  – de gomme de nettoyage,
• de grattoir métallique acéré.

Pour le nettoyage, nous vous conseillons une éponge propre avec de l'eau tiède additionnée d'un peu de produit vaisselle.

Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

Préparation de l'appareil frigorifique au nettoyage

■ Éteignez l'appareil frigorifique.

L'écran s'éteint et le système de refroidissement est désactivé.

■ Débranchez la fiche de raccordement de l'appareil ou désactivez le fusible de l'installation électrique.
■ Sortez tous les aliments qui se trouvent dans l'appareil frigorifique. Entreposez-les dans un endroit frais.
■ Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer

Clayette/clayette éclairée

La baguette en acier inoxydable avec éclairage LED et les baguettes en acier inoxydable des clayettes ne peuvent pas aller au lave-vaisselle ! Ne plongez pas la baguette en acier inoxydable avec éclairage LED de la clayette dans l'eau pour la nettoyer !

Pour retirer la baguette en acier inoxy-dable avec éclairage LED, de même que la baguette en acier inoxydable et la baguette de protection arrière, procé-dez comme suit :

■ Déposez la clayette avec la face supérieure dirigée vers le bas sur le plan de travail sur une surface douce (par exemple, un torchon de vais- selle).

Baguette en acier inoxydable avec éclairage LED

Attention ! Commencez toujours par le côté qui ne comporte pas de contacts (plaquettes métalliques) pour l'éclairage LED.

1. 2. 3.

■ Saisissez la bordure plastifiée à l'arrière gauche de la baguette en acier inoxydable.

1. Retirez la bordure plastifiée de la clayette
2. Retirez en même temps la baguette. Vous pouvez maintenant retirer le côté opposé.
3. Retirez la bague de protection arrière.
   ■ Après le nettoyage, remettez la baguette en acier inoxydable et la baguette de protection en place en procédant dans l'ordre inverse.

Casiers porte-bouteilles et balconnets

Les caches en inox qui se trouvent sur les balconnets à bouteilles et de rangement ne sont pas adaptés au lave-vaisselle !

Pour démonter le panneau en acier inoxydable, procédez comme suit :

■ Posez le balconnet/le casier porte-bouteilles avec la face avant sur le plan de travail.

■ Saisissez une extrémité du panneau et écartez-la du casier porte-bouteilles ou du balconnet. Le panneau de détache entièrement.
■ Après avoir nettoyé le panneau en acier inoxydable, fixez-le à nouveau au casier porte-bouteilles ou au balconnet en procédant dans l'ordre inverse.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez l'appareil au moins une fois par mois.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

■ Nettoyez l'intérieur de l'appareil avec de l'eau tiède et un peu de liquide vaisselle, puis rincez à l'eau claire avant de sécher le tout avec un chiffon.

Les pièces en acier inoxydable aux clayettes ou bords ne vont pas au lave-vaisselle.

Eliminez les panneaux ou baguettes avant de mettre les clayettes ou bords dans le lave-vaisselle.

Les pièces suivantes ne vont pas au lave-vaisselle :

• les panneaux et baguettes en acier inoxydable
• les baguettes de protection arrière sur les tablettes
• tous les tiroirs et couvercles des tiroirs (selon modèle)
• le porte-bouteilles
  ■ Nettoyez ces accessoires à la main.

Les pièces suivantes peuvent être mises au lave-vaisselle :

La température du programme du lave-vaisselle ne doit pas dépasser 55 °C.

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se dé-colorer au lave-vaisselle.

Cette coloration n'altère en rien la robustesse des éléments concernés.

• le cale-bouteilles, la boîte à beurre, le casier à œufs (fournis en fonction du modèle)
• les casiers porte-bouteilles et les balconnets situés dans la porte (sans le panneau en acier inoxydable)
  – les clayettes (sans les baguettes)
  ■ Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage puisse s'écouler sans problème.
  ■ Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

⚠️ Risque de dommages dû à un nettoyage incorrect.

L'entretien du joint de porte avec des grasses ou des huiles, peuvent rendre le joint poreux.

Ne traitez jamais le joint de la porte avec des huiles ou des graisses.

■ Nettoyez régulièrement le joint à l'eau claire uniquement puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aéra- tion

Les dépôts de poussière augmentent la consommation énergétique.

■ Nettoyez régulièrement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la brosse à meuble des aspirateurs Miele).

Après le nettoyage

■ Replacez tous les éléments dans l'appareil.

Les supports gauches de clayettes sont pourvus de plaquettes métalliques (contacts) qui alimentent l'éclairage LED en électricité.

Vérifiez que ces contacts soient secs et propres avant d'installer l'éclairage dans les clayettes.

Enfoncez la clayette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée, condition préalable au bon fonctionnement de l'éclairage.

■ Rebranchez l'appareil frigorifique puis mettez-le en marche.

■ Activez la fonction Superfroid pendant un certain temps afin de refroidir rapidement la zone de féfrigération.

■ Déposez les aliments dans la zone de réfrigération, puis refermez la porte.

Remplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre “Description de l'appareil”, paragraphe “Accessoires”).

Remplacez le filtre anti-odeurs situé dans le support tous les 6 mois environ.

Vous pouvez vous procurer des filtres anti-odeurs KKF-RF chez votre reven-deur, auprès du service après-vente Miele ou sur la boutique en ligne Miele.

Remarque : Le support et le filtre anti-odeurs sont adaptés au lave-vaisselle.

■ Retirez le support du filtre anti-odeurs de la tablette en tirant vers le haut.

Les filtres anti-odeurs installés ne peuvent pas toucher la paroi arrière de l'appareil, car ils peuvent coller à cette dernière en raison de l'humidité.

Placez correctement les nouveaux filtres anti-odeurs dans le support de sorte qu'ils ne dépassent pas du bord du support.

■ Sortez les deux filtres anti-odeurs puis placez-en deux nouveaux dans leur support, bordure vers le bas.

■ Replacez le logement des filtres au centre de la bordure arrière d'une tablette jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au SAV.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage intérieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -C-Allumez l'appareil.
	La fiche d'alimentation n'est pas correctement branchée dans la prise.Branchez la fiche de l'appareil dans la prise.Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -C- s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux.Contactez un électricien ou le service après-vente.
Le symbole |s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage intérieur continuent de fonctionner.	Le mode expo est activé. Il permet aux revendeurs de présenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilité pour le particulier.Désactiver le mode expo (voir chapitre “Informations pour les revendeurs - Mode expo”).
Le compresseur fonctionne en continu.	Il n'y a pas d'anomalie. Pour économiser de l'énergie, le dispositif de réfrigération tourne au ralenti lorsque les besoins sont moindres. La durée de fonctionnement du compresseur augmente en conséquence.
Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil frigorifique est trop basse.	Les fentes d'aération et d'évacuation d'air dans le meuble d'encastrement sont obstruées ou couvertes de poussière.■ Ne recouvrez pas les fentes d'aération et d'évacuation de l'air.■ Dépoussiérez régulièrement les fentes d'aération et d'évacuation de l'air.
	La porte de l'appareil a été ouverte trop souvent ou vous avez stocké de grandes quantités d'aliments frais.■ Ouvrez la porte de l'appareil uniquement quand cela est nécessaire et le moins longtemps possible.La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La porte de l'appareil n'est pas fermée correctement.■ Fermez la porte.La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La température ambiante est trop élevée. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps.■ Suivez les indications du chapitre “Installation”, paragraphe “Lieu d'installation”.
	L'appareil frigorifique n'a pas été correctement encastré dans la niche d'encastrement.■ Suivez les indications du chapitre “Installation”, paragraphe “Encastrement de l'appareil”.La température de l'appareil est réglée sur une valeur trop basse.■ Corrigez les réglages de température.
Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop basse.
	La fonction SuperFroid est encore enclenchée.■ Pour économiser de l'énergie, vous pouvez désactiver manuellement la fonction SuperFroid :
Le compresseur fonctionne de moins en moins souvent et de moins en moins longtemps, la température à l'intérieur de l'appareil frigorifique augmente.	Il n'y a pas d'anomalie. La température est trop élevée.■ Corrigez les réglages de température.■ Contrôlez de nouveau la température 24 h plus tard.
La LED située à côté du compresseur, à l'arrière, au bas de l'appareil frigorifique, clignote (selon le modèle).L'électronique du compresseur est équipée d'un affichage de fonctionnement et de témoins de contrôle LED de diagnostic d'anomalie.	Le voyant de contrôle clignote plusieurs fois toutes les 5 secondes.Il y a une anomalie.■ Contactez le service après-vente.
	Le voyant de contrôle clignote régulièrement toutes les 15 secondes.Il n'y a pas d'anomalie. Le clignotement est normal.

Messages affichés

Message	Cause et solution
Le symbole de l'alarme ⚠️ s'allume à l'écran et un signal d'alarme retentit.	L'alarme de porte a été activée.■ Fermez la porte de l'appareil. Le symbole de l'alarme ⚠️ et le signal sonore s'éteignent.
💡 s'affiche.	Le réglage Remplacer le filtre anti-odeur est activé : vous êtes invité à remplacer le filtre anti-odeur (Active AirClean).■ Remplacez les filtres anti-odeur dans le support (voir chapitre “Nettoyage et entretien”, section “Remplacer le filtre anti-odeur”).■ Réinitialisez le compteur horaire (voir chapitre “Autres réglages”, section “Indicateur de changement du filtre anti-odeur 😊”).
L'écran affiche “F0 à F9”.	Une anomalie s'est produite.■ Contactez le service après-vente.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage intérieur ne fonctionne pas.	L'appareil n'est pas allumé.■ Allumez l'appareil.
	Le mode Shabbat est activé : l'écran est noir, et l'appareil frigorifique refroidit.■ Pour quitter le mode Shabbat, appuyez sur la touche des réglages.Enfin, la température s'affiche à l'écran, et l'éclairage intérieur s'allume (voir chapitre "Autres réglages", section "Activer/Désactiver le mode Shabbat").
	Lorsque la porte de l'appareil reste ouverte, l'éclairage intérieur s'éteint automatiquement après environ 15 minutes en raison de la surchauffe. Si ce n'est pas le cas, cela signale une anomalie technique.⚠ Risque d'électrocution en raison d'éléments non protégés sous tension.En retirant le cache de l'ampoule, vous pouvez toucher les parties conductrices.Ne retirez pas le cache de l'ampoule. Seul le SAV est habilité à remplacer les ampoules de l'éclairage LED.⚠ Risque de blessure par l'éclairage LED.Cet éclairage correspond au groupe de risque RG 2. Si le cache est défectueux, cela peut provoquer des blessures oculaires.Si le cache de la lampe est défectueux, ne fixez pas directement l'éclairage à proximité immédiate à l'aide d'instruments optiques (une loupe ou similaire).■ Contactez le SAV.La tablette a été mal insérée dans les supports.■ Contrôlez que la tablette est correctement enfon-cée dans les surfaces d'appui : la tablette est équipée de petites plaques métalliques (contacts) sur le coin avant gauche, afin d'alimenter l'éclai-rage LED en électricité.■ Enfoncez la tablette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée.
L'éclairage LED ne fonctionne pas sur une seule tablette.
	La plaque métallique n'est ni propre ni sèche.■ Nettoyez-la avec un chiffon humide, puis essuyez-la avec un chiffon sans peluches.
	L'éclairage LED de la baguette en inox est défectueux.⚠ Risque d'électrocution en raison d'éléments non protégés sous tension.En retirant le cache de l'ampoule, vous pouvez toucher les parties conductrices.Ne retirez pas le cache de l'ampoule. Seul le service après-vente est habilité à remplacer les ampoules de l'éclairage LED.⚠ Risque de blessure par l'éclairage LED.Cet éclairage correspond au groupe de risque RG 2. Si le cache est défectueux, cela peut provo-quer des blessures oculaires.Si le cache de la lampe est défectueux, ne fixez pas directement l'éclairage à proximité immédiate à l'aide d'instruments optiques (une loupe ou simi-laire).■ Remplacez la tablette avec éclairage LED. Elle est disponible auprès du service après-vente.
L'éclairage LED ne fonctionne sur aucune des tablettes.	Du liquide a coulé sur l'éclairage LED d'une tablette ou sur les plaquettes métalliques (contacts) des supports de gauche.Un arrêt de sécurité désactive l'éclairage LED de toutes les tablettes.■ Nettoyez la baguette en inox avec éclairage LED avec un chiffon humide, séchez-la ou sortez-la de l'appareil frigorifique pour la faire sécher. Nettoyez également les plaques métalliques (contacts) du support.■ Veillez à ce que les contacts soient propres et secs avant d'insérer la tablette avec éclairage.■ Enfoncez la tablette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée.■ Fermez la porte de l'appareil.Rouvrez la porte et l'éclairage intérieur recommence à fonctionner.
	Si ce n'est pas le cas, il s'agit d'une anomalie.■ Contactez le service après-vente.

Problèmes d'ordre général

Problème	Cause et solution
Le symbole ⚫ s'allume à l'écran. Il est impossible d'éteindre l'appareil frigorifique.	Le verrouillage est activé.■ Désactivez le verrouillage (voir chapitre “Autres réglages”, section “Activer/désactiver le verrouillage”).
Aucun signal d'alarme ne retentit, alors que la porte de l'appareil est ouverte depuis un certain temps.	Ceci n'est pas une anomalie. Le signal d'alarme a été désactivé en mode “Réglages” (voir chapitre “Autres réglages”, section “Signalisation sonore ♪♪”).
Les parois externes de l'appareil sont chaudes.	Il n'y a pas d'anomalie. La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.
Le fond de la zone de réfrigération est mouillé.	L'orifice d'évacuation de l'eau de décongélation est obstrué.■ Nettoyez la rigole et l'orifice d'évacuation de l'eau de décongélation
Bruitsnormaux	Quelle est leur origine ?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb,blubb....	Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passe dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat enclenche ou arrête le moteur.
Crac...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
Ne pas oublier que les bruits de moteur et de circulation dans le circuit frigori-fique ne peuvent pas être évités !

Bruits	Cause et solution
Claquement, cliquètement	L'appareil frigorifique n'est pas nivelé. Ajustez-le à l'aide d'un niveau à bulle. Utilisez pour ce faire les pieds réglables situés sous l'appareil frigorifique ou utilisez des cales.
	L'appareil frigorifique est en contact avec d'autres meubles ou d'autres appareils. Éloignez-le.
	Des tiroirs ou des clayettes bougent ou coincent. Contrôlez les pièces amovibles et replacez-les correctement le cas échéant.
	Des bouteilles ou des récipients se touchent. Déplacez-les légèrement afin qu'ils ne se touchent plus.
	Le câble de transport se trouve encore au dos de l'appareil. Ôtez-le.

Contact en cas d'anomalies

Si vous n'arrivez pas à éliminer les anomalies vous-même, adressez-vous à votre revendeur Miele ou au SAV Miele.

Les numéros de téléphone du SAV Miele sont indiqués à la fin de ce document.

Veuillez indiquer au SAV le nom du modèle et le numéro de fabrication. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La durée de garantie est de 2 ans.

Pour plus d'informations reportez-vous aux conditions de garantie fournies auprès du service après-vente Miele.

Mode expo

La fonction “mode expo” permet de présenter l'appareil dans les magasins et les locaux d'exposition. Les commandes de l'appareil et son éclairage intérieur continuent à fonctionner mais le compresseur reste éteint.

Activer le mode expo

Hand holding a power button icon (no text or symbols)

■ Mettez l'appareil frigorifique hors tension en appuyant sur la touche Marche/Arrêt.

Si cela n'est pas possible, le verrouillage est enclenché.

L'affichage de la température s'éteint à l'écran et le symbole de raccordement au réseau -C- s'allume.

■ Posez un doigt sur la touche ∨ et maintenez votre doigt sur cette position.

■ Appuyez une fois sur la touche Marche/Arrêt (ne relâchez pas la touche ∨ !).

■ Laissez le doigt sur la touche ∨ jusqu'à ce que le symbole || s'affiche à l'écran.
■ Relâchez la touche ∨.

Le mode expo est activé et le symbole s'affiche.

Désactivation du mode expo

Le symbole | s'allume dans l'afficheur.

■ effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissent dans l'afficheur, et le symbole 🔒 clignote.

■ Effleurez les touches de réglage de la température (∨ ou ∧), jusqu'à ce que le symbole I clignote dans l'afficheur.

OK

■ Effleurez la touche OK pour confirmer votre choix.

Le 1 clignote (signification: le mode expo est activé) et le symbole l' s'allume dans l'afficheur.

■ Effleurez plusieurs fois la touche ∨ ou ∧, jusqu'à ce que le Ⓗ apparaisse (signification : le mode expo est désactivé).

OK

■ Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole Ⅱ clignote.

■ Effleurez la touche des réglages pour quitter le mode Réglage. Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Le mode expo est désactivé, le symbole s'éteint.

Instructions de montage

Lieu d'installation

⚠ Risque de dommages et de blessures dû à l'inclinaison de l'appareil frigorifique !

Un appareil frigorifique qui n'est pas encastré risque de basculer !

Laissez la ou les porte(s) de l'appareil fermée(s) jusqu'à ce que l'appareil soit monté et installé dans la niche d'encastrement conformément au mode d'emploi et aux instructions de montage.

⚠ Risque d'incendie et dommages causés par des appareils émettant de la chaleur.

Les appareils émettant de la chaleur peuvent s'enflammer et mettre le feu à l'appareil frigorifique.

L'appareil de réfrigération ne doit pas être encastré sous le plan de cuisson.

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation d'énergie de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'énergie augmente.

Lors de l'installation de l'appareil, contrôlez également les points suivants :

• La prise ne doit pas se trouver derrière l'appareil et doit rester accessible en cas d'urgence.
• La prise et le câble réseau ne doivent pas toucher le dos de l'appareil frigorifique, car les vibrations de l'appareil frigorifique risqueraient de les endommager.
• Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

⚠️ Risque de dommages dû au taux d'humidité.

Lorsque l'air est très humide, de la condensation peut se former sur les parois extérieures de l'appareil et entraîner la formation de corrosion.

Installez l'appareil frigorifique dans une pièce suffisamment aérée à l'abri de l'humidité et/ou climatisée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil frigorifique a été installé conformément au mode d'emploi et instructions de montage.

Classe climatique

L'appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique.

Classe clima-tique	Température am-biante
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+16 à +38 °C
T	+16 à +43 °C

Une température ambiante plus basse augmente la durée d'arrêt du compresseur. Il est possible que la température à l'intérieur de l'appareil frigorifique augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

⚠ Si les consignes concernant les fentes d'aération et d'évacuation de l'air ne sont pas respectées, le compresseur se met en marche plus souvent et plus longtemps.

La consommation d'énergie augmente, de même que la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Respectez impérativement les consignes concernant les fentes d'aération et d'évacuation de l'air.

L'air présent sur la face arrière de l'appareil a tendance à se réchauffer. La niche d'encastrement doit donc être conçue de manière à ce que l'aération

et l'évacuation d'air puissent se faire de façon optimale (voir chapitre "Cotes d'encastrement") :

≥200 cm² (40 mm) ≥500 mm z 500 mm (40 mm) ≥200 cm² ① ②

• L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrière du meuble de cuisine.
• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrière de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm ^2 afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

- Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air ne doivent jamais être recouvertes ni obstruées. De plus, elles doivent être régulièrement dépoussiérées.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

① directement au-dessus de l'appareil frigorifique avec une grille d'aération (passage libre d'au moins 200 cm²)
② entre le meuble de cuisine et le pla-fond
③ dans un faux-plafond

Porte du meuble

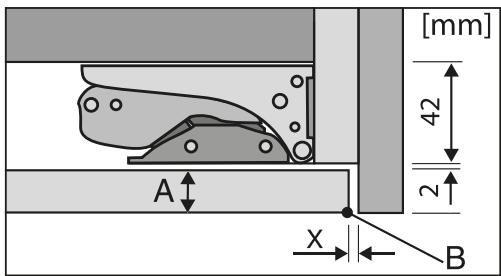

Espace horizontal et vertical

L'épaisseur, le rayon au bord de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement esthétique de votre cuisine.

Par conséquent, respectez impérativement :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve au-dessus ou en dessous doit mesurer au moins 3 mm.

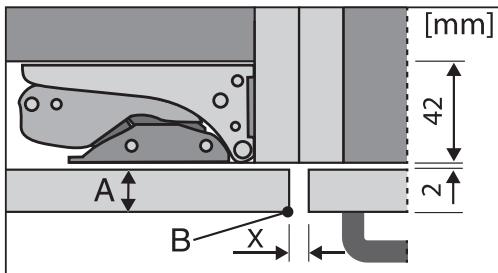

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et de la façade adjacente côté charnière ou de la partie latérale verrouillable est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon aux bords de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en déterminant une solution d'encastrement adaptée.

Épaisseur de la porte du meuble A [mm]	Espace X [mm] pour différents rayons aux bords B
	R0	R1,2	R2	R3
≥ 16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

Partie latérale verrouillable

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

Remarque : Montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

Poids de la porte du meuble

⚠ Risque de dommages à cause de porte de meuble trop lourde. Le montage de porte de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement.

Vérifiez préalablement au montage que le poids de la porte ne dépasse pas la limite admissible :

Appareil	Poids max. de la porte du meuble en kg
K 35422 iD	21
K 37422 iD	26

Montage de portes de meuble volumineuses ou à plusieurs volets

Un jeu de montage et/ou une paire supplémentaire de cornières de fixation sont disponibles auprès du service après-vente ou dans le commerce spécialisé.

Avant l'encastrement de l'appareil

■ Avant d'installer l'appareil frigorifique, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil frigorifique et retirez le ruban adhésif a l'extérieur de la porte de l'appareil.
■ Ne démontez en aucun cas les pièces suivantes de la face arrière de l'appareil :

• Les pièces d'écartement (selon le modèle). Elles obligent à respecter l'espace requis entre le dos de l'appareil et le mur.
• Les sachets qui se trouvent sur la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil frigorifique. Leur contenu est non toxique et sans danger.
  ■ Enlevez le passe-câble situé sur la face arrière de l'appareil.

■ Ouvrez la porte de l'appareil et retirez la protection de transport rouge ① (en fonction du modèle).

L'ancien appareil avait-il un autre type de charnière ?

Si votre ancien appareil était doté d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez toutes les ferrures de l'armoire. Vous n'en avez plus besoin, car la porte du meuble va être montée sur la porte de l'appareil. Vous pouvez vous procurer toutes les pièces nécessaires auprès du service après-vente.

Façade inox

(selon modèle)

Si l'ancien appareil présentait un autre type de charnières et si vous ne pouvez/souhaitez plus utiliser l'ancienne porte ou si la porte de l'armoire n'est plus utilisable pour une raison quelconque, vous pouvez la remplacer par une façade inox.

Renseignez-vous auprès du service après-vente pour obtenir une telle façade en inox.

Dimensions d'encastrement

≥ 200 cm² ≥ 500 ≥ 550/560* (40) ≤ 2100 560+10 A ≥ 500 (40) ≥ 200 cm² [mm]

* La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm]A
K 37422 iD	1772 – 1788

Limiter l'angle d'ouverture de la porte de l'appareil

Les charnières de portes sont réglées au départ à l'usine afin que la porte puisse être ouverte largement.

Si l'angle d'ouverture de la porte de l'appareil doit être limité pour certains raisons, il peut être réglé sur les charnières.

Si la porte de l'appareil se cogne contre un obstacle à chaque fois que vous l'ouvrez, nous recommandons d'en limiter l'angle d'ouverture à 90°.

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil frigorifique.

■ Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à 90°.

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil frigorifique est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

■ Ouvrez la porte de l'appareil.
■ Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de la zone de l'appareil.

■ Décrochez les caches ①, ② et ③.

TX25 ④ TX25 ⑤ ⑥

■ Desserrez un peu les vis ④ et ⑤ sur les charnières.
■ Décalez la porte ⑥ vers l'extérieur et décrochez-la.

⑦ ④ ⑤ ⑦

■ Desserrez totalement la vis ④.
■ Placez l'élément de fixation ⑦ sur le côté opposé, et vissez légèrement les vis ④.
■ Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

■ enlevez les chevilles des charnières par le haut.

Retirer l'amortisseur de porte

⚠️ Attention ! L'amortisseur de porte se resserre lorsqu'il est démonté ! Risque de blessure !

■ Posez la porte démontée de l'appareil sur une surface stable, la face extérieure tournée vers le haut.

■ Retirez l'amortisseur de porte ⑧ du pivot à rotule.
■ Dévissez le support ⑨ et retirez l'amortisseur de porte ⑧.

10 TX25

■ desserrez le pivot à rotule ⑩ à l'aide d'un tournevis, et revissez-le dans l'autre sens.
■ Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le haut (les charnières restent ouvertes).

Risque de blessure !

Ne repliez pas les charnières.

12 12 TX25 11

■ Dévissez et retirez les vis ⑪.
■ Placez les charnières en diagonale ⑫.

Fixer l'amortisseur de porte

■ Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le bas.

■ Vissez à fond le support ⑨ dans la charnière.
■ Désassemblez l'amortisseur de porte ⑧, et accrochez-le au pivot à rotule.

TX25 4 2 1 TX25 5 3 6

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrez les vis ④ et ⑤.
■ Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Encastrement de l'appareil

Faites appel à une deuxième personne pour installer l'appareil frigorifique.

■ Ne montez l'appareil frigorifique que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.
■ Assurez-vous que les armoires intégrées ne risquent pas de basculer.

Ajustez le meuble de cuisine à l'aide d'un niveau à bulle. Les côtés de la niche doivent former un angle de 90°, faute de quoi la porte du meuble ne couvrira pas ses quatre coins correctement.
■ Vous devez impérativement respecter les instructions relatives aux fentes de ventilation et d'aération (voir chapitre "Installation", section "Instructions de montage").

Vous aurez besoin des outils suivants pour le montage de l'appareil frigori-fique :

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

- pour l'encastrement de l'appareil frigorifique dans la niche :

* Ces éléments ne sont joints qu'aux appareils d'une hauteur de niche de 140 cm et plus.
* Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de niche de 140 cm et plus (contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets)

- pour le montage de la porte de l'appareil :

** Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets.

Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la fixation de la porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparer l'appareil frigorifique

■ Posez l'appareil frigorifique juste devant la niche du meuble de cuisine.

■ Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Si l'appareil frigorifique est équipé d'une ouverture de porte gauche, introduisez les languettes dans l'ouverture droite du support de tige.

Risque d'endommagement de l'équerre de fixation avec cache. Le cache de l'équerre de fixation peut être facilement détaché. Fermez toujours immédiatement le cache de l'équerre de fixation.

TX15③ ② ② ③

■ Vissez les équerres de fixation ② légèrement avec les vis à tête hexagonale ③ sur les trous préalablement forés dans la porte de l'appareil.

Remarque : Vissez une paire d'équerres de fixation près de la poignée de la porte.

click !

■ Fermez les caches.
- Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau.

Remarque : En attachant un bout de ficelle à la fiche, vous “rallongez” ainsi le câble d’alimentation pour faciliter l’in- sertion de l’appareil.

Faites passer le câble de raccordement à travers le meuble de cuisine en tirant l'autre extrémité de la ficelle, afin de raccorder facilement l'appareil frigorifique une fois encastré.

Uniquement pour les parois de meuble d'une épaisseur de 16 mm :

16 mm 4 5

■ Fixez les écarteurs ④ et ⑤ à droite sur les charnières.
■ Ouvrez la porte de l'appareil.

TX 15 7 8 6 9 10 11 TX 15

■ Enlevez le cache ⑥.
■ Vissez la pièce de fixation ⑦ à l'aide des vis ⑧ sans serrer.

Remarque : Ne serrez pas les vis à de- meure, de sorte que la pièce de fixation puisse encore coulisser.

■ Placez la pièce de fixation ⑨ sur l’équerre de fixation ⑩.
■ Vissez sans serrer l’équerre de fixation ⑩ à l’aide des vis ⑪.

Remarque : Ne serrez pas les vis à de- meure, de sorte que la pièce de fixation puisse encore coulisser.

■ Retirez le film de protection du ruban adhésif ⑫.
■ Collez le ruban adhésif ⑫ à l'avant sur le côté de l'appareil sur lequel la porte s'ouvre.

1. Placez le ruban adhésif au niveau de la partie inférieure de l'élément de fixation du haut.

2. Collez-le sur toute sa longueur.

Encastrer l'appareil frigorifique

Si l'appareil frigorifique est encastré trop profondément dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte du meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie.

Encastrez l'appareil frigorifique dans la niche d'encastrement jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

13 16 mm 14 19 mm 42mm

Glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

- ⑬ Pour les parois de meuble d'une épaisseur de 16 mm :

les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

- ⑭ Pour les parois de meuble d'une épaisseur de 19 mm :

les rebords avant des charnières en haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Important pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.). Il faut tenir compte des dimensions des éléments de butée de porte. Vérifiez qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

■ Tirez l'appareil frigorifique vers l'avant en fonction de ces dimensions.

Remarque : Si possible, retirez les éléments articulés de la porte et glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

■ Ajustez l'appareil frigorifique des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé anglaise jointe.

Fixer l'appareil frigorifique dans la niche

1. 2. 15 TX 15 TX 15

■ Poussez l'appareil frigorifique contre la paroi du meuble, côté charnières.
■ Afin de relier l'appareil frigorifique au meuble, vissez les vis pour aggloméré ⑮ en haut et en bas à travers les éclisses des charnières.

2. 7 8 16 TX 15 1. 10 11 TX 15 15

■ Faites glisser les équerres de fixation desserrées jusque sur la paroi du meuble.
■ Fixez l’équerre de fixation ⑩ à l’aide de la vis ⑮ sur la paroi du meuble.

Remarque : Percez le trou au préalable.

L'appareil frigorifique ne doit pas glisser vers l'arrière, sinon la distance circonférentielle de 42 mm ne sera pas respectée.

Maintenez avec vos pouces le contre-angle espacé contre la paroi du meuble pendant que vous vissez.

■ Fixez l’équerre de fixation ⑦ à l’aide des vis ⑯ sur la paroi du meuble.
Remarque : Percez les trous au préalable.
■ Resserrez bien les vis ⑧ et ⑪.

■ Détachez les extrémités qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut.
■ Posez les caches respectifs ⑥ et ⑰ sur les équerres de fixation.

Uniquement pour un appareil frigorifique d'une hauteur de niche de 140 cm ou plus

Pour une sécurité supplémentaire, glissez les entretoises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil frigorifique :

■ Commencez par fixer la poignée ⑱ à l’un des rails de stabilisation ⑲.
■ Introduisez le rail de stabilisation ^19 le plus loin possible dans le canal de passage. Retirez maintenant la poignée ^18 et montez-la sur l'autre rail de stabilisation fourni que vous introduirez également dans le canal.

Remarque : Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil frigorifique par la suite.

■ Fermez les portes de l'appareil.

Montage de la porte du meuble

Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes des meubles adjacents.

La porte du meuble doit être montée à l'horizontale et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et ajustez-la si nécessaire.
■ Glissez les supports de montage ⑳ à la hauteur de la porte du meuble : le rebord inférieur X des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte du meuble à monter (symbole ▲).

Remarque : À l'aide de la façade du meuble, poussez les supports de montage à la hauteur des portes des armoires avoisinantes.

21 20 22

■ Dévissez les écrous ⑳ et enlevez la traverse de fixation ⑳ avec les supports de montage ⑳.

■ Posez la porte du meuble sur une surface stable, la face extérieure tournée vers le bas.

TX 15 24 25 22 24 TX 15 24 TX 15 23

• À l'aide d'un crayon, tracez une fine ligne centrale sur la face intérieure de la porte du meuble 23.
  ■ Suspendez la traverse de fixation ^22 avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu.
  ■ Vissez la traverse de fixation à l'aide d'au moins six vis courtes pour aggloméré ②4. (N'utilisez que quatre vis sur le bord avec les portes à caisson).

Remarque : Percez les trous au préalable.

■ Retirez les supports de montage en tirant vers le haut 25 .

Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (solution de rangement).

■ Poussez la protection latérale ⑳ sur l'entretoise de fixation en face du côté des charnières.
■ Tournez la porte du meuble et fixez la poignée (si nécessaire).

■ Ouvrez la porte de l'appareil.

■ Suspendez la porte du meuble sur les boulons d'ajustage 27.
■ Vissez les écrous ②1 sans trop serrer sur les boulons d'ajustage.

Ajuster la position de la porte

Vérifiez la distance entre la porte du meuble et les portes des meubles avoisinants. L'espace doit être identique partout.

X : réglage par rapport aux côtés

■ Déplacez la porte du meuble.

Y : réglage de la hauteur

Un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Ne réglez cet intervalle que dans la plage indiquée.

■ Tournez les chevilles d'ajustage ⑳ à l'aide d'un tournevis.

1 TX15 21 SW10 27

■ Serrez les écrous ②1 à l'aide d'une clé anglaise en maintenant les boulons d'ajustage ②7 avec un tournevis.
■ Le bandeau d'ajustement ① ne doit pas dépasser. Il doit disparaître totalement dans la niche.

TX15 29 28

■ Ouvrez le cache de protection.
■ Vissez les vis ⑳ dans les trous de fixation ⑲.

Remarque : Percez les trous au préalable.

⚠️ Risque d’endommagement de l’équerre de fixation avec cache.

Le cache de l'équerre de fixation peut être facilement détaché.

Fermez toujours immédiatement le cache de l'équerre de fixation.

■ Fermez la porte.

Z : réglage en profondeur

Vérifiez la distance entre la porte du meuble et le corps de meuble. La distance doit être d'env. 2 mm.

Z TX15 30 ca. 2mm TX15 SW7 3 z

■ Desserrez les vis ③ en haut de la porte de l'appareil et les vis ③0 en bas sur la cornière de fixation.
■ Serrez à nouveau fermement toutes les vis.

31 click ! click !

■ Replacez le cache ③1 jusqu'à enclenchement.
■ Fermez les caches des équerres de fixation.

Comment savoir si l'appareil a été correctement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact.

■ Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil.

Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtés de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

Raccordement électrique

L'appareil qui vous est livré, est prêt à être raccordé avec un câble et une prise en monophasé 50 Hz, 220-240 V.

Prévoir un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes VDE 0100.

Afin qu'en cas d'urgence, l'appareil frigorifique puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil pour être facilement accessible.

Si la prise n'est plus accessible après l'installation, un dispositif de sectionnement sur chaque pôle doit être prévu côté installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doivent pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez pas l'appareil frigorifique sur des îlots d'onduleur utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple.

Sinon, les pics de tension peuvent se produire lors de l'activation de l'appareil frigorifique susceptibles d'entraîner une coupure de sécurité. Cela peut endommager l'électronique ! De même, l'appareil frigorifique ne doit pas être utilisé avec des fiches à économie d'énergie : cela risquerait de réduire l'alimentation en énergie de l'appareil frigorifique et d'entraîner un échauffement de ce dernier.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

S.A. Miele Belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres renseignements : 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

Miele Luxembourg S.à.r.l.

20, rue Christophe Plantin

Boîte postale 1011

L-1010 Luxembourg-Gasperich

Réparations à domicile et autres renseignements : 49 711 30

E-mail : [e-mail]

Internet : www.miele.lu

Allemagne

Miele & Cie. KG
