K37672ID - Réfrigérateur encastrable MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable
Capacité totale brute	350 litres
Capacité nette du réfrigérateur	250 litres
Capacité nette du congélateur	100 litres
Dimensions (H x L x P)	177.2 x 56 x 55 cm
Poids	75 kg
Classe énergétique	A++
Niveau sonore	39 dB
Fonctions principales	Contrôle de la température, éclairage LED, système No Frost
Alimentation électrique	220-240 V
Consommation d'énergie annuelle	250 kWh
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées Miele, réparabilité facilitée
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les cuisines encastrées Miele
Informations générales	Réfrigérateur conçu pour une intégration parfaite dans les cuisines modernes

FOIRE AUX QUESTIONS - K37672ID MIELE

Comment régler la température du réfrigérateur Miele K37672ID ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température pour augmenter ou diminuer la température souhaitée.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez que le réfrigérateur est correctement branché et que la porte est bien fermée. Assurez-vous également que les évents d'air ne sont pas obstrués par des aliments.

Comment nettoyer le filtre à air du Miele K37672ID ?

Le filtre à air est situé à l'arrière du réfrigérateur. Pour le nettoyer, retirez-le délicatement, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si le réfrigérateur émet un bruit inhabituel ?

Des bruits peuvent être normaux, mais si le bruit est constant et dérangeant, vérifiez que le réfrigérateur est de niveau et que rien n'est en contact avec le compresseur ou le ventilateur.

Comment activer le mode vacances sur le Miele K37672ID ?

Pour activer le mode vacances, accédez au panneau de contrôle et sélectionnez l'option 'Mode vacances'. Cela permettra de réduire la consommation d'énergie tout en maintenant une température adéquate.

Comment résoudre un problème d'affichage de code d'erreur sur le Miele K37672ID ?

Un code d'erreur indique un problème. Consultez le manuel d'utilisateur pour identifier le code spécifique et suivez les instructions recommandées. Si le problème persiste, contactez le service client Miele.

Comment changer l'ampoule intérieure du réfrigérateur ?

Pour changer l'ampoule, débranchez le réfrigérateur, retirez le couvercle de l'ampoule, et remplacez l'ampoule par une ampoule de même type et de même puissance. Remettez le couvercle en place.

Quel est le meilleur moyen de dégivrer le réfrigérateur ?

Pour dégivrer, videz le réfrigérateur et laissez la porte ouverte. Vous pouvez également utiliser un ventilateur pour accélérer le processus. Ne jamais utiliser d'objets pointus pour enlever la glace.

Le réfrigérateur Miele K37672ID est-il économe en énergie ?

Oui, le Miele K37672ID est conçu pour être économe en énergie et est classé dans une bonne catégorie d'efficacité énergétique, ce qui permet de réduire les coûts d'électricité.

MODE D'EMPLOI K37672ID MIELE

Réfrigérateurs/congélateurs

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'instruire et de mettre en service votre appareil. Vous assurez ainsi votre protection et évitez d'endommager votre appareil.

Contenu

Consignes de sécurité et mises en garde 5

Votre contribution aide la protection de l'environnement 13

Comment économiser de l'énergie? 14

Description de l'appareil 16

Bandeau de commande 16

Explication des symboles 17

Accessoires en option 19

Mise en marche et arrêt de l'appareil frigorifique 20

Nettoyer l'appareil frigorifique 20

Utiliser l'appareil 21

Allumer l'appareil en marche 21

Éteindre l'appareil 21

En cas d'absence prolongée 21

Choix de la bonne température 22

... dans la zone de réfrigération et dans la zone PerfectFresh Pro 22

Affichage de la température 23

Régler la température 23

Utilisation de SuperFroid 25

Alarme de la porte 26

Arrêt manuel de l'alarme de porte 26

Autres réglages 27

Verrouillage 27

Signaux sonores 28

Luminosité de l'afficheur 29

Mode Shabbat 30

Filtre anti-odeur 32

Conservation des aliments dans la zone de réfrigération 33

Les différentes zones de froid 33

Non approprié pour la zone de réfrigération 34

Pour une bonne conservation des produits alimentaires 34

Conserver des aliments - zone PerfectFresh Pro 35

Compartiment sec 36

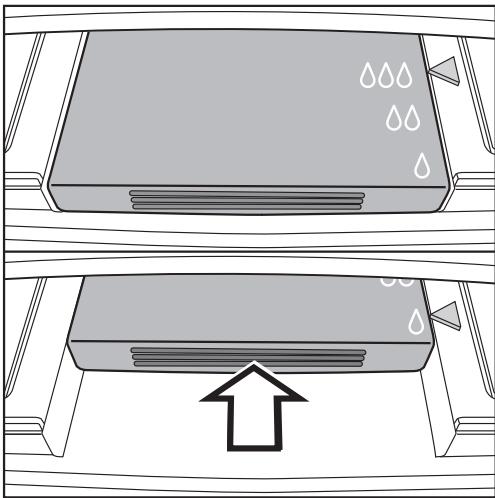

Feuchtefach Δ,Δ Δ /Δ Δ Δ 36

Aménagement intérieur 39

Déplacer un balconnet/un balconnet à bouteille 39

Déplacer le portebouteilles 39

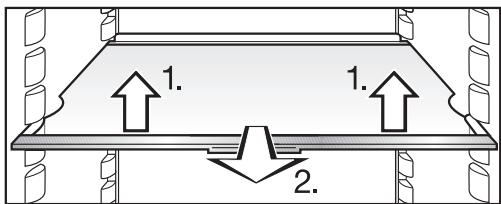

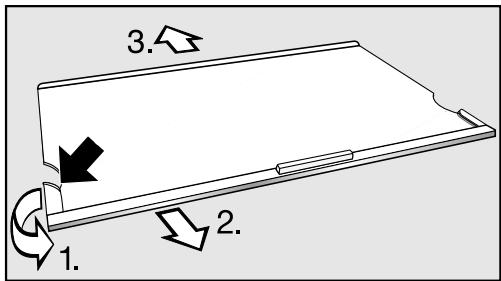

Tablette éclairée 39

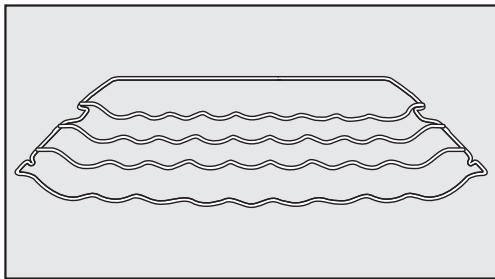

Déplacement du portebouteilles 40

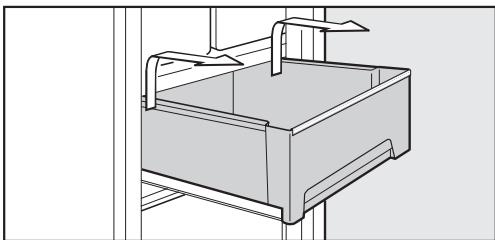

Tiroirs de la zone PerfectFresh Pro 40

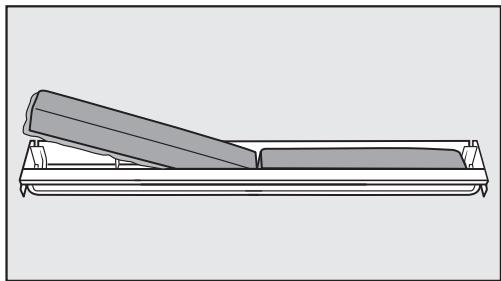

Déplacer le filtre à charbon actif 41

Nettoyage et entretien 44

Préparer l'appareil au nettoyage 45

Nettoyer l'intérieur de l'appareil et les accessoires 47

Nettoyage du joint de porte 48

Nettoyer les ouvertures d'aération 48

Mettre l'appareil en service après son nettoyage 48

Remplacer le filtre à charbon actif 49

Service après-vente 59

Contact en cas d'anomalies 59

Garantie 59

Informations pour les revendeurs 60

Mode expo 60

Instructions de montage 63

Combinaisons side-by-side 63

Lieu d'installation 63

Classe climatique 64

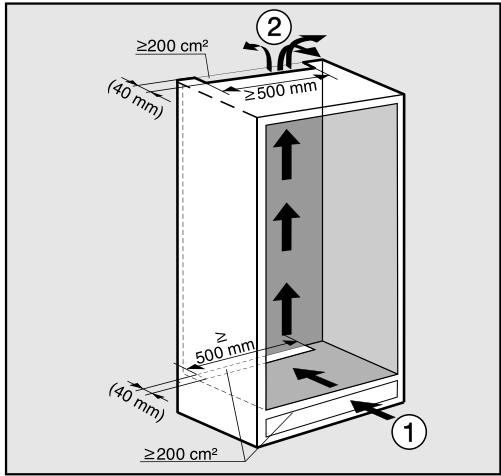

Aération et évacuation d'air 64

Porte du meuble 66

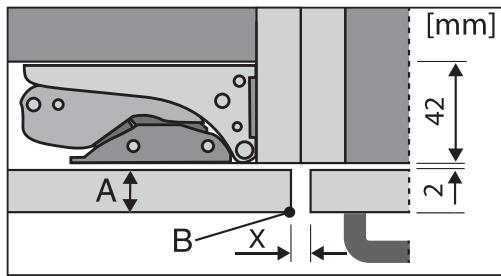

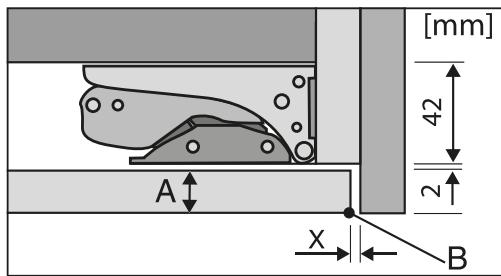

Espace horizontal et vertical 66

Poids de la porte du meuble 67

Montage de portes de meuble volumineuses ou à plusieurs volets 67

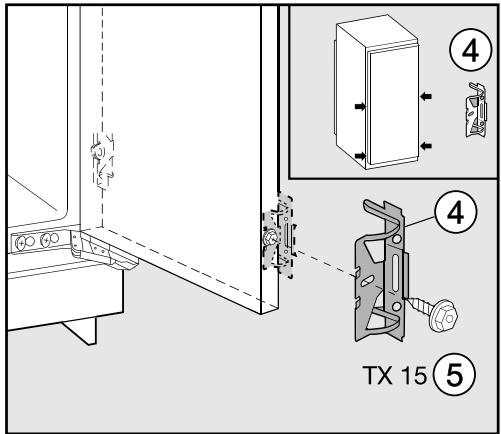

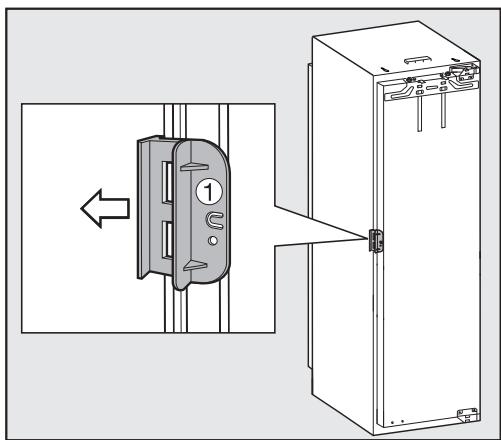

Avant l'encastrement de l'appareil 67

L'appareil ancien avait-il un autre type de charnière ? 68

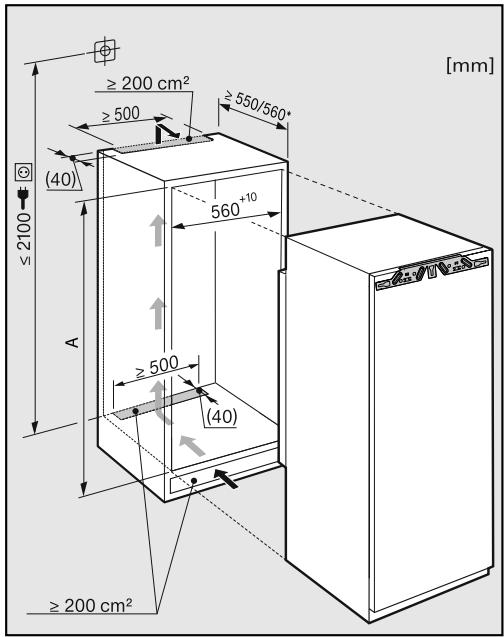

Façade inox 68

Contenu

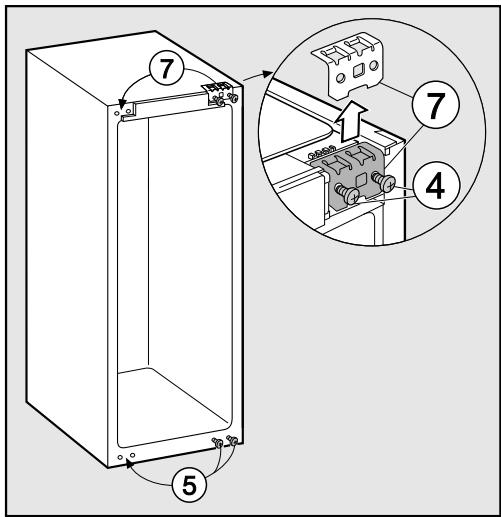

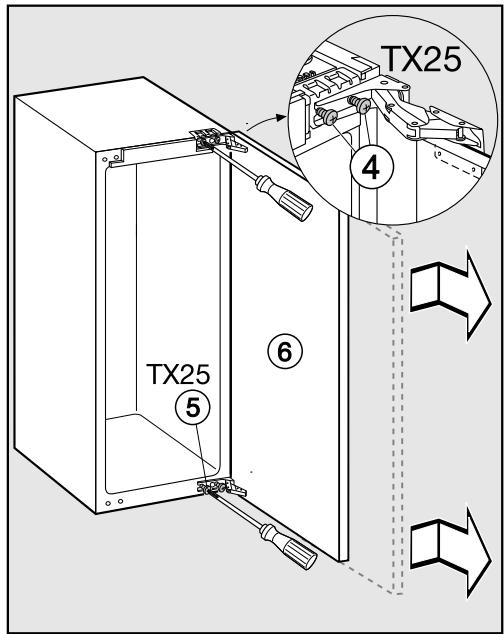

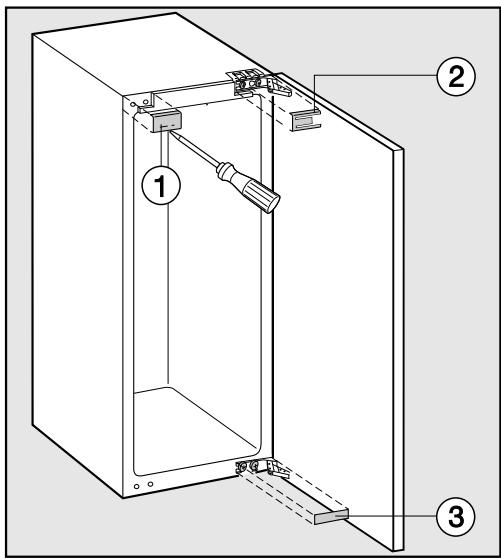

Limitation de l'angle d'ouverture de la porte de l'appareil 70

Inversion du sens d'ouverture de porte 71

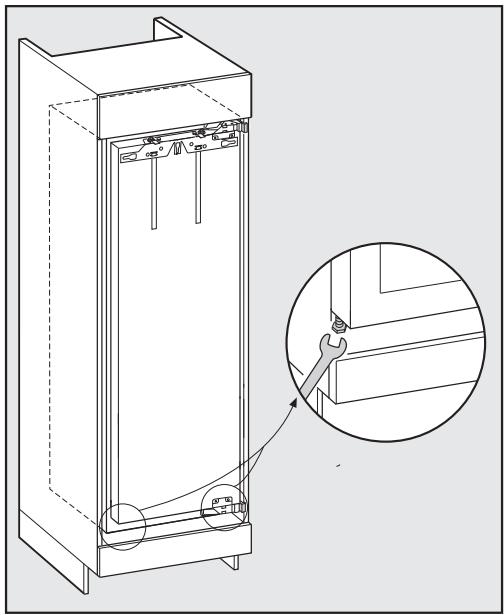

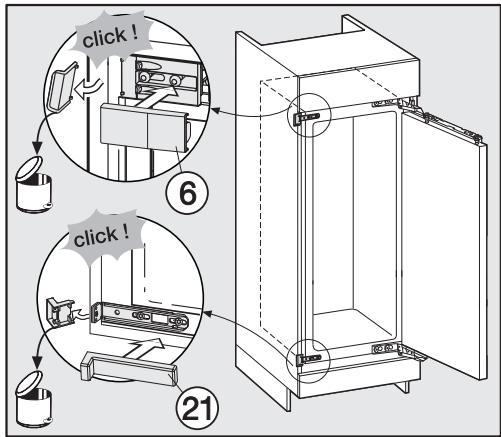

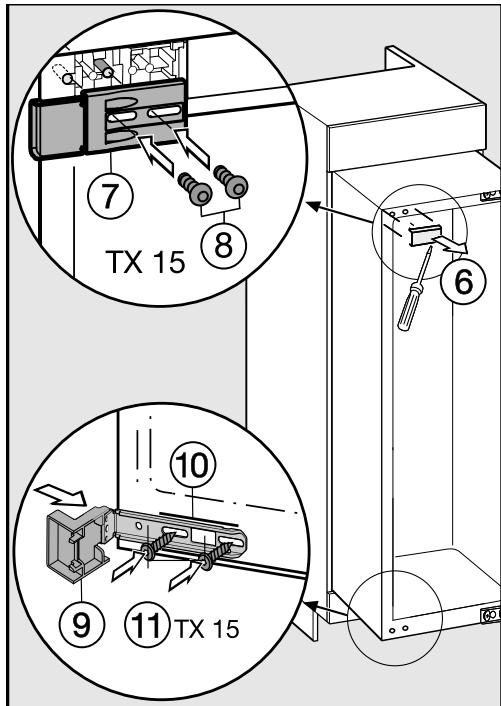

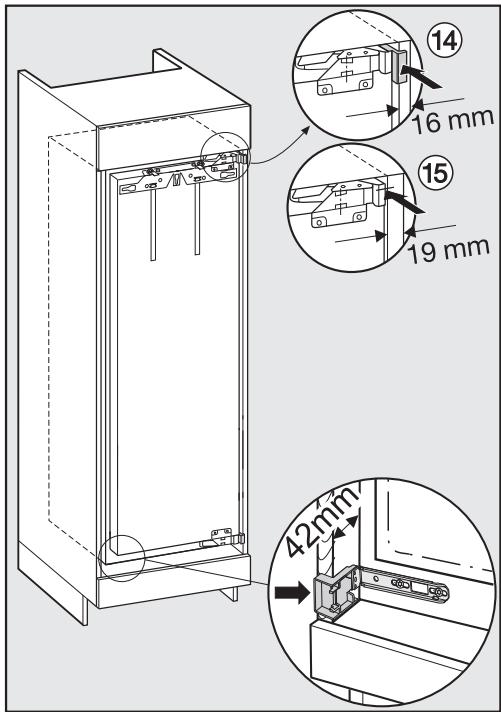

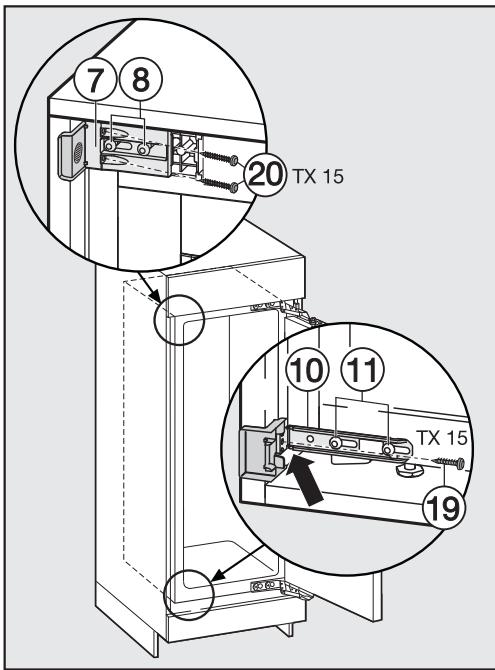

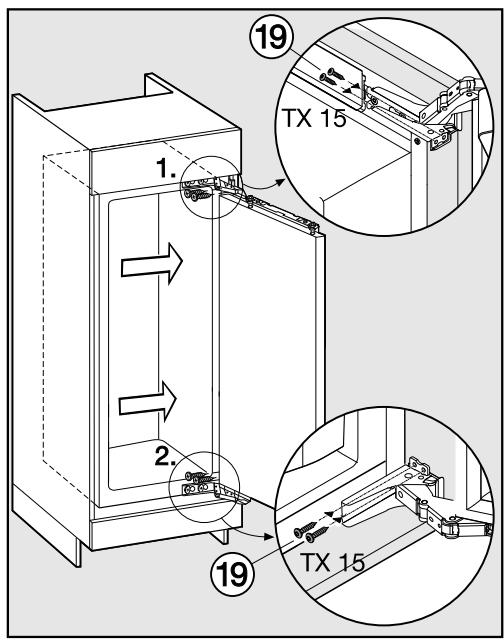

Encastrement de l'appareil 75

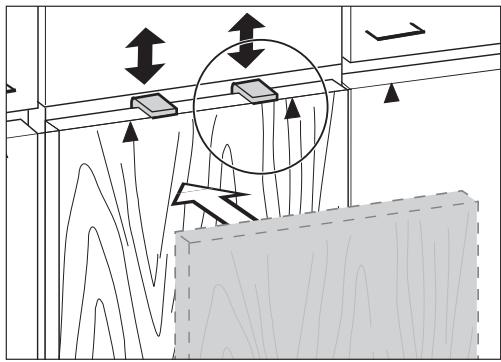

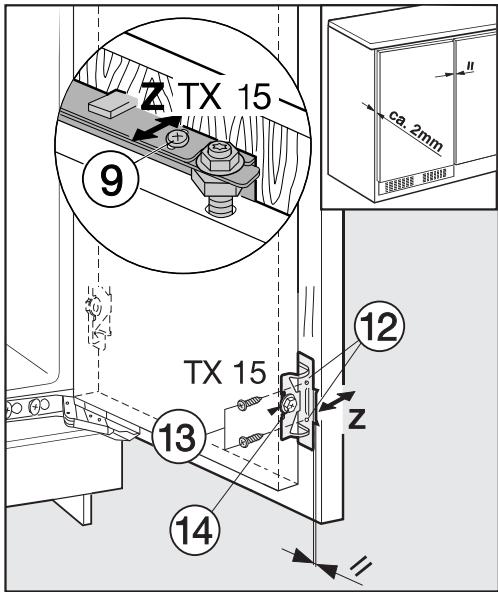

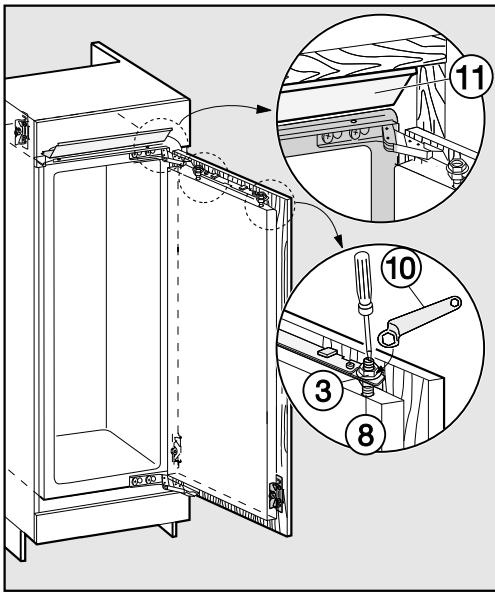

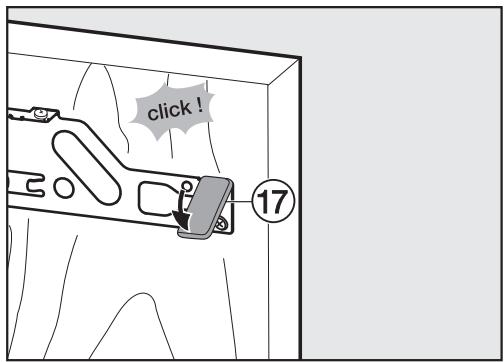

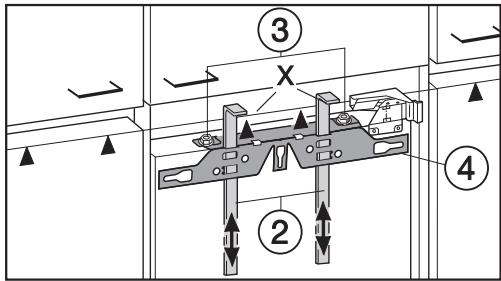

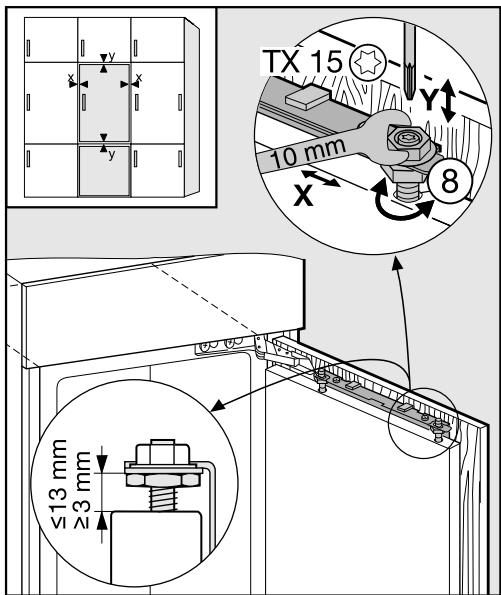

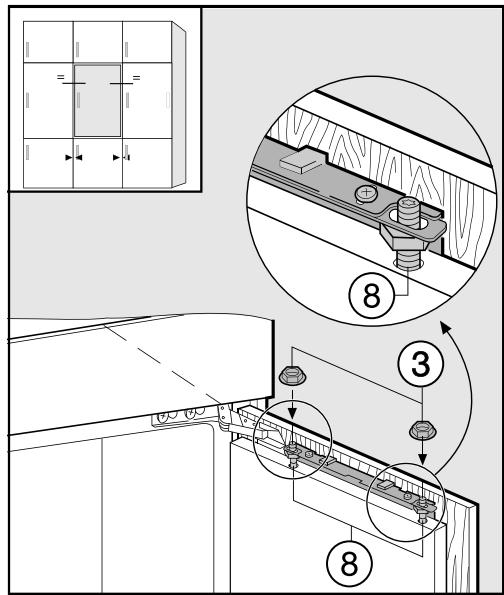

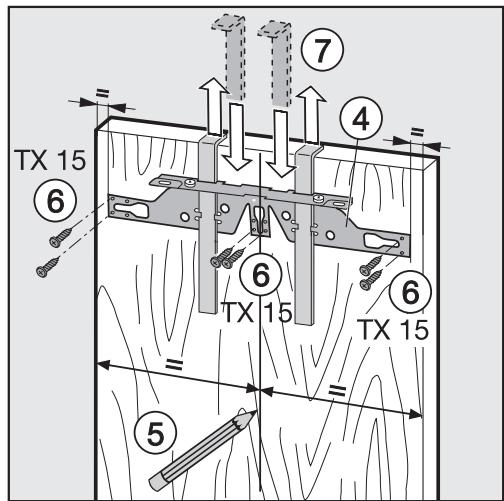

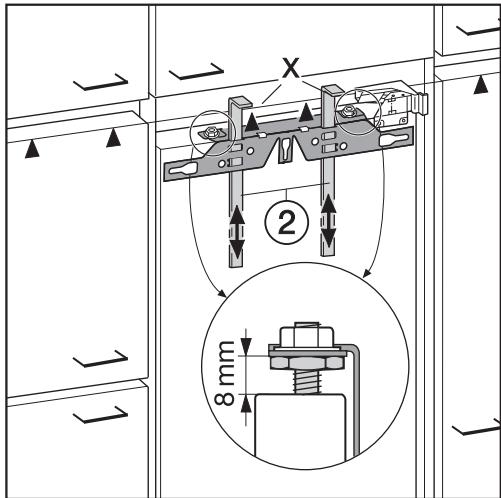

Montage de la porte du meuble 83

Cet appareil frigorifique répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée est néanmoins susceptible d'occasionner des dommages corporels et matériels.

Lisez attentivement ce mode d'emploi et les instructions de montage avant de mettre en service votre appareil frigorifique. Ils contiennent des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de votre appareil. Respectez ces consignes pour votre protection et vous éviterez d'endommager votre appareil frigorifique.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des prescriptions de sécurité.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

L'appareil frigorifique est conçu pour un usage ménager dans un environnement domestique ou similaire, comme par exemple

• dans des magasins, des bureaux ou d'autres environnements de travail similaires
• dans des exploitations agricoles
• par des clients dans des hôtels, motels, chambres d'hôtes ou d'autres lieux d'habitation habituels.

Cet appareil frigorifique ne doit pas être utilisé à l'air libre.

Cet appareil ne peut être utilisé qu'à des fins ménagères pour refroidir et conserver des aliments.

Tout autre type d'utilisation est interdit.

Consignes de sécurité et mises en garde

L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation non conforme de cet appareil frigorifique risque d'altérer ou d'endommager les produits qui y sont stockés. Par ailleurs, n'utilise pas cet appareil frigorifique dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas d'utilisation non conforme ou inappropriée de l'appareil.

Les personnes qui ne sont pas en mesure d'utiliser cet appareil frigorifique en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance doivent IMPÉRATIVEMENT être surveillées lorsqu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Enfants dans le foyer

Les enfants de moins de huit ans doivent être tenus à l'écart de l'appareil frigorifique à moins d'être constamment surveillés. Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation. Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans être sous la surveillance d'un adulte. Ne laissez pas les enfants sans surveillance à proximité de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

Risque d'asphyxie! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil frigorifique contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. L'utilisation de ce fluide frigorigène peu polluant a pour contrepartie d'augmenter le niveau sonore de l'appareil. Il se peut en effet qu'un bruit d'écoulement interne au circuit de refroidissement accompagne les sons caractéristiques du compresseur. Ces effets incontournables n'affectent en rien les performances de l'appareil frigorifique. Veillez à n'endommager aucun élément du circuit de réfrigération lors du transport et de l'encastrement / de l'installation de l'appareil frigorifique. Les projections de fluide frigorigène dans les yeux peuvent provoquer des lésions graves!

En cas de dommages matériels :

• évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle,
• débranchez l'appareil frigorifique du réseau électrique,
• aérez la pièce où se trouve l'appareil frigorifique pendant quelques minutes puis
• Contactez le service après-vente.

La taille de la pièce où est installé l'appareil frigorifique doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil frigorifique. Pour éviter d'endommager votre appareil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique. Comparez ces données avant de brancher votre appareil frigorifique et interrogez un électricien en cas de doute. La sécurité électrique de cet appareil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un électricien. Le fonctionnement fiable et en toute sécurité de l'appareil frigorifique est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public. Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien/agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur. Les rallonges ou prises multiples constituent un danger potentiel (risque d'incendie). Ne les utilisez pas pour brancher votre appareil frigorifique. Si les éléments sous tension ou le câble d'alimentation sont humides, cela peut provoquer un court-circuit. Par conséquent, la cave à vin ne doit jamais fonctionner dans des locaux représentant des risques d'humidité ou d'éclaboussures (par ex. garages, bunderies, etc.).

Cet appareil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple). N'utilisez jamais votre appareil frigorifique si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil frigorifique ne présente aucun dommage apparent avant de l'utiliser. N'utilisez l'appareil que lorsqu'il est encastré afin de garantir son bon fonctionnement. Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension. L'appareil frigorifique est débranché du réseau électrique uniquement lorsque - les fusibles correspondants sont déclenchés ou - les fusibles à filetage sont totalement dévissés de l'installation électrique ou - la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez seulement la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil. Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

Notre appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambience). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique. Une température ambience inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.

Ne recouvre pas et n'obstruez pas les fentes d’aération, faute de quoi la circulation de l’air ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l’appareil risqueraient d’être endommagés.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.

Ne stockez pas de produits explosifs ou d'aérosols dans l'appareil frigorifique. Certains gaz inflammables peuvent prendre feu en raison de certains composants électriques. Risque d'incendie et d'explosion!

N'utilisez aucun appareil électrique à l'intérieur de l'appareil frigorifique (par ex.: fabrication de glaces à l'italienne). Il peut y avoir apparition d'étincelles. Risque d'explosion!

Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication !

La durée de conservation des aliments dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux. La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil frigorifique.

Les objets pointus ou tranchants risquent d'endommager les produits de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace
• décoller les bacs à glaçons et les alimentent pris dans la glace.

Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique. N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil frigorifique doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage. L'appareil frigorifique étant très lourd, transportez-le à deux personnes. Risque de dommages corporels et matériels!

Élimination de votre ancien appareil

• Mettez la serrure de votre ancien appareil frigorifique avant de l'éliminer.

Vous éviterez ainsi que des enfants ne s'enferment dedans en jouant et mettent leur vie en danger.

Les projections de fluide frigorigène peuvent provoquer des lésions oculaires! N'endommagez aucune partie du circuit frigorifique, par exemple en

• perçant les conduits de fluide frigorigène de l'évaporateur;
• pliant les conduits;
• grattant les revêtements de surface.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal!

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Élimination de l'emballage de transport

Nos emballages protègent votre appareil frigorifique des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Recyclage de l'ancienne cave à vin

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères!

Faites appel au service d’enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l’élimination de ce type d’appareil. Vous êtes légalement

responsable de la suppression des éventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer.

Veillez à ne pas endommager les conduits du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux.

On évitera ainsi que le fluide frigorégène contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants. Pour de plus amples informations, reportez-vous au chapitre "Consignes de sécurité et mises en garde" du mode d'emploi.

Comment être économique de l'énergie?

	consommation d'énergienormale	consommation d'énergieelevée
Installation/en-tretien	Dans des locaux aérés.	Dans des locaux fermés, non aérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	À distance d'une source de chaleur (chauffage, cusinière).	Près d'une source de chaleur (chauffage, cusinière).
	À une température ambiente idéale d'env. 20 °C.	À une température ambiente élevée de plus de 25 °C.
	Ne recouvre pas les fentes d'aération et de ventilation et dépoussièrez régulièrement.	Fentes d'aération et de ventilation obstruées ou empous-siérées.
Réglage de la température	Réfrigérateur entre 4 et 5°C	Plus la température est BASSE, plus la consommation d'éner-gie est elevée !
	Zone PerfectFresh Pro près de 0°C
	consommation d'énergienormale	consommation d'énergieélevée
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	La porte de l'appareil doit être ouverte en cas de nécessité uniquement et le moins long-temples possible. Ranger convenablement les alimentés.	Des ouvertures de portep trop fréquentés et trop longues en-traitent des pertes de froid et une pénétration d'air chaud dans l'appareil. L'appareil fri-gorifique refroidit. La durée de fonctionnement du compréseur augmente.
	Emmener un sac isotherme pour aller faire les courses et ranger les alimentés rapide-ment dans l'appareil frigori-fique.Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop.Laisser d'abord refroidir les boissons et les plats chauds à l'extérieur de l'appareil.	Les plats encore chauds et les alimentés à température ambiante font pénétrer de la cha-leur dans l'appareil frigori-fique : ce dernier refroidit et la durée de fonctionnement du compréseur augmente.
	Emballez ou couvrez les alimentés avant de les ranger.	L'évaporation ou la condensation de liquides dans le réfri-gérateur contribuient à une perte de la production de froid.
	Placer les alimentés à dé-congeler dans la zone de réfri-gération.
	Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartments.	Une mauvaise circulation d'air contribuea à une moindre performance de la production de froid.

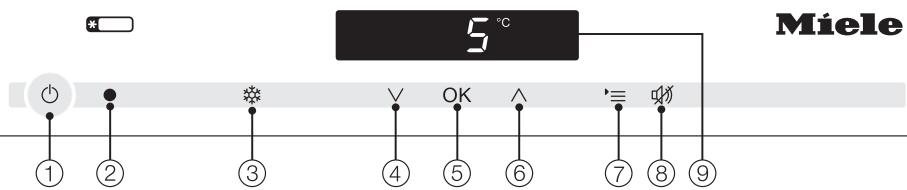

Bandeau de commande

① Mise en marche/Arrêt de l'ensemble de l'appareil frigorifique ② Interface optique (pour le service après-vente uniquement) ③ Activation/Désactivation de la fonction SuperFroid

④ Réglage de la température (V pour plus froid), touche de sélection en mode Réglage ⑤ Confirmation d'une sélection (touche OK) ⑥ Réglage de la température (Â pour plus chaud), touche de sélection en mode Réglage ⑦ Activation et désactivation du mode Réglage (8) Désactivation de l'alarme de porte 9 Écran avec affichage de température et symboles (symboles uniquement visibles en mode Réglage en cas d'alarme ou de message; voir tableau pour l'explication des symboles)

Explication des symboles

Symbole	Signification	Fonction
♀	Verrouillage	Protection contre toute mise hors tension intempestive, toute modification inopinée de la température, toute activation par inad-vertance de la fonction Superfroid et toute sélection par mègarde de réglages
♂	Signaux sonores	Possibilités de sélection pour le bip des touches et l'alarme de porte
◎	Miele@home	Visible seulement si la clé de communica-tion Miele@home est installée et connectée
⊙	Luminosité de l'afficheur	Réglage de la luminosité de l'afficheur
⊗	Filtre anti-odeur Active AirClean	La fonction doit être activée après la mise en place d'un filtré anti-odeur ; s'allume lorsque le filtré doit être remplaced
üü	Mode Sabbat	Activation et désactivation du mode Sabbat
-ü	Raccordement élec-trique	Confirme que l'appareil est raccordé au ré-seau électrique lorsqu'il est hors tension
△	Alarme	S'allume en cas d'alarme de porte, clignote en cas de messages d'erreur.
¶	Mode expo(uniquement visible en cas d'activation du mode expo)	Désactivation du mode expo

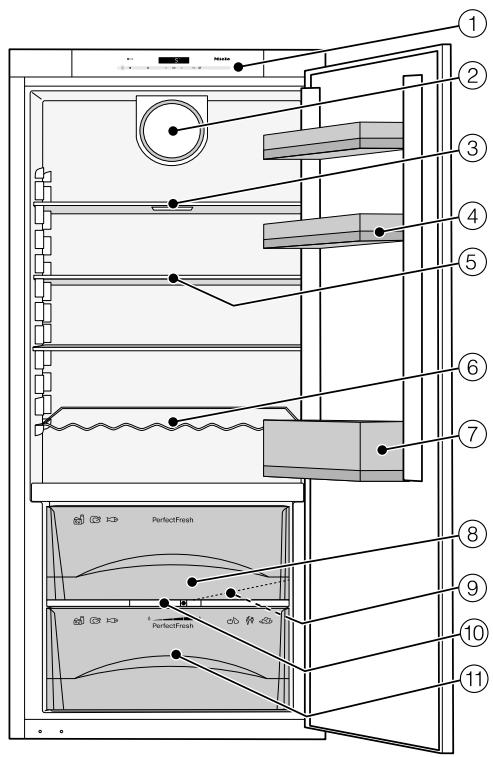

Cette illustration présente un modèle d'appareil à titre d'exemple.

① Bandeau de commande ② Ventilateur ③ Tablette avec éclairage (FlexiLight) ④ Balconnet à œufs/balconnet ⑤ Tablette ⑥ Clayette range-bouteilles ⑦ Balconnet à bouteilles (8) Compartiment sec de la zone PerfectFresh Pro ⑨ Rigole d'écoulement et orifice d'évaporation de l'eau de décongélation 10 Curseur de réglage pour réguler le taux d'humidité dans les compartiments humides 11 Compartiment humide de la zone PerfectFresh Pro (selon le modèle)

La zone PerfectFresh Pro répond aux exigences d'un compartiment pour denrées hautement périsibles selon EN ISO 15502.

Accessoires en option

Miele propose une gamme d'accessoires et de produits de nettoyage et d'entretien conçus pour votre appareil.

Entretien de l'inox

Les lingettes de nettoyage de surfaces en inox sont imbibées de produit spécial. Elles offrent les mêmes qualités nettoyantes et protectrices que le produit lui-même.

À chaque utilisation, le produit d'entretien pour l'inox forme un film de protection contre l'eau et les salissures. Il élimine les traces d'eau et de doigts et autres taches, et permet d'obtenir une surface homogène et brillante.

Le chiffon microfibre permet d'éliminer facilement les traces de doigts et salissures légères sur les façades en inox, bandesaux de commande, fenêtres, meubles, vitres de voiture, etc.

Kit microcloth

Le kit MicroCloth contient un chiffon multi-uses, un essuie-verres et un chiffon lustrant.

Ces chiffons sont particulièrement résistants. Ils contiennent des microfibrés très fines qui assurent une haute performance de nettoyage.

Clayette range-bouteilles

D'autres clayettes range-bouteilles peuvent s'ajouter à celle déjà présente dans la zone de réfrigération.

Filtre à charbon actif avec support kkf-ff (active airclean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre est inséré au niveau de la baguette de protection de la tablette et peut être déplacé à souhait.

Activez à présent l'indicateur de changement du filtre anti-odeurs en mode réglage (voir chapitre "Autres règles", section "Indicateur de changement du filtre anti-odeur").

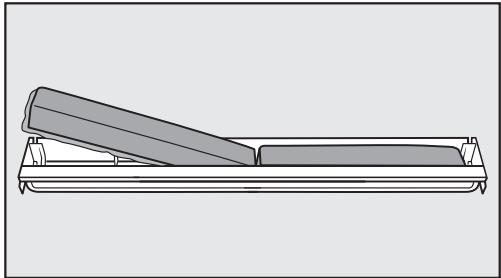

Remplacement du filtre à charbon actif kkf-rf (active airclean)

Des filtres de remplacement adaptés au support (Active AirClean) sont disponibles. Il est recommandé de remplacer les filtres tous les 6 mois.

Vous pouvez commander des accessoires en option sur la boutique en ligne shop.miele.be ou adressez-vous à votre vendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Emballages de transport

Retirez tous les matériaux d'emballage de l'intérieur.

Film de protection

Les baguettes et bandeaux inox à l'intérieur de l'appareil frigorifique sont recouverts d'un film pour les protéger contre les dégâts risquant de survenir pendant le transport.

Retirez le film de protection des baguettes et bandeaux en inox.

Nettoyer l'appareil frigorifique

Respecter les instructions correspondantes mentionnées au chapitre "Nettoyage et entretien".

Important ! Le produit spécial inox de Miele dépose sur les surfaces en inox un film qui les protège contre l'eau et les salissures.

Enduisez les surfaces en inox avec le produit d'entretien pour inox Miele immédiatement après avoir retiré le film protecteur (voir chapitre "Accessoires en option"). Nettoyez l'intérieur de l'appareil et les accessoires.

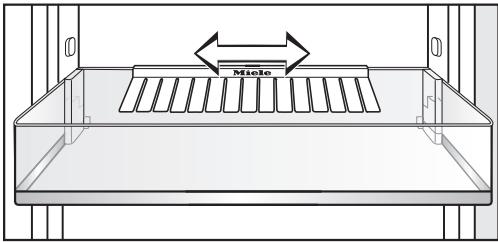

- Cale-bouteilles

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

• Installez le cale-bouteilles au centre, sur la cornière arrêtée du balconnet à bouteilles.

Utiliser l'appareil

Pour utiliser l'appareil, il vous suffit d'effleurer les touches sensitives avec le doigt.

Tout contact est signalé par un bip. Vous pouvez désactiver ce signal (voir chapitre "Autres réglages - signaux sonores").

Allumer l'appareil en marche

Une fois l'appareil mis sous tension, le symbole de raccordement au réseau électrique -C-F apparaît à l'écran au bout de quelques instants.

Effleurez la touche Marche/Arrêt.

Le symbole de raccordement au réseau -C s'éteint et l'affichage de température apparait à l'écran.

L'appareil commence à refroidir.

Lorsque vous ouvrez la porte de l'appareil, l'éclairage intérieur s'allume et l'éclairage LED des clayettes s'intensifie jusqu'à ce que la luminosité maximale soit atteinte.

Laissez l'appareil frigorifique fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment BASSE.

Eteindre l'appareil

Effleurez la touche Marche/Arrêt. Si ce n'est pas possible, c'est que le verrouillage est enclenché !

L'affichage de la température s'éteint et le symbole du raccordement électrique -C: apparaît dans l'afficheur.

L'éclairage intérieur s'éteint et la production de froid s'arrête.

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil frigorifique, de la moisissure risque de se former si la porte de l'appareil reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impérativement l'appareil.

Si l'appareil doit rester longtemps sans fonctionner :

éteignez l'appareil, débranchez la fiche de la prise ou retirez le fusible de l'installation domestique, nettoyez l'appareil et laissez la porte de l'appareil ouverte afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Il est primordial de sélectionner une température correcte afin de bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de micro-organismes. Une bonne température de conservation peut retarder, voir empêcher leur dégradation. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente en fonction de

• la fréquence et la durée d'ouverture de porte,
• de grandes quantités d'aliments sont stockées ou
• la chaleur des aliments mis à refroidir,
• la température ambiante de la pièce où est installé l'appareil frigorifique. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

Dans la zone PerfectFresh Pro, la température est régée automatiquement; elle est située entre 0 et 3°C.

Affichage de la température

En mode de fonctionnement normal, l'affichage de température à l'écran indique la température moyenne effective de la zone de réfrigération régnant dans l'appareil à ce moment-là.

En fonction de la température ambiance et du réglage, l'appareil peut mettre plusieurs heures pour atteindre la température souhaitée et l'afficher de manière permanente.

Régler la température

• Réglez la température à l'aide des deux touches sensibles en-dessous de l'écran d'affichage.

En appuyant sur la touche :

• la température diminue,

• la température augmente.

Pendant le réglage, la valeur de la température clignote dans l'afficheur.

Les modifications suivantes peuvent être observées à l'écran lorsque vous effleurez les touches sensitives :

Premier effleurement : la dernière valeur de température régée clignote dans l'afficheur.

• À chaque effleurement supplémentaire : la température augmente ou diminue par tranche de 1°C
• En maintenant le doigt sur la touche sensitive : la valeur de température change continuellement.

Environ 5 secondes après la dernière action sur la touche sensitive, la valeur de température effective régnant alors dans l'appareil apparait automatiquement dans l'affichage.

Ouverture

Effleurez la touche OK pour confirmer votre choix. Lorsque vous avez modifié la température à l'aide du sélecteur, vérifiez la température au bout de 6 heures env. si l'appareil est peu rempli et après 24 heures env. s'il est rempli. Ce n'est qu'à ce moment-là que la température réelle est réglée. Si alors la température est encore trop élevée ou trop BASSE, régalez-la à nouveau.

Valeurs de température possibles

Vous pouvez régler une température comprise entre 3°C et -9°C

Dans la PerfectFresh Pro-Zone, la température est automatiquement maintenue entre 0 et 3°C. Si vous souhaitez augmenter ou baisser la température, pour stocker du poisson par exemple, vous pouvez la modifier légèrement.

7: température la plus basse, 9: température la plus élevée.

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (selon la température ambiantes).

Activer la fonction superfroid

Il est particulièrement recommandé d'enclencher la fonction SuperFroid pour refroidir de grandes quantités d'aliments ou de boissons qui viennent d’être entreprises.

Effleurez la touche SuperFroid jusqu'à ce qu'elle soit rétroéclairée en jaune.

La température dans la zone de réfrigeration baisse, car l'appareil frigorifique fonctionne à la puissance frigorifique maximale.

Désactiver la fonction superfroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. L'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez éteindre vous-même la fonction SuperFroid dès que les aliments ou les boissons sont suffisamment froids.

Effleurez la touche SuperFroid jusqu'à ce qu'elle ne soit plus rétroéclairée en jaune.

L'appareil frigorifique se remet à fonctionner à puissance frigorifique normale.

L'appareil est équipé d'un système d'alarme afin d'éviter une déperdition énergétique lorsque la porte est ouverte et pour protéger les aliments stockés des effets de la chaleur.

Si la porte de l'appareil reste ouverte de manière prolongée, un avertisseur sonore retentit. Le symbole d'alarme s'allume.

Le délai de déclenchement de l'alarme de porte dépend du réglage sélectionné et peut être de 2 minutes (réglage usine) ou 4 minutes. L'alarme de porte peut également être désactivée (voir “Réglages supplémentaires - Signaux sonores”).

Dès que la porte de l'appareil est fermée, le signal sonore s'arrête et le symbole Alerte s'éteint.

Si aucun signal ne retentit alors qu'une alarme de porte est affichée, c'est que le signal sonore d'alarme a été déactivé (voir chapitre "Autres réglages - signaux sonores").

Arrêt manuel de l'alarme déportée

Si le signal d'alarme vous dérange, vous pouvez le désactiver manuellement.

Appuyez sur la touche sensitive de l'alarme de porte pour la désactiver.

L'avertisseur sonore s'arrête.

Le symbole d'alarme s'allume jusqu'à ce que la porte de l'appareil soit fermée.

Certains réglages de l'appareil ne peuvent s'effectuer qu'en mode Réglages.

Quand vous êtes en mode Réglages, l'alarme de porte ou les autres messages d'erreur sont automatiquement bloqués, et ce même si le symbole d'alarme s'affiche encore à l'écran.

Possibilités de réglage

	Activation et désactivation du verrouillage
	Activation et désactivation des signaux sonores
	Modification de la luminosité de l'afficheur
	Modification de la température dans la zone PerfectFresh Pro
	Activation/désactivation du mode Sabbat
	Activer l'indicateur de change-ment du filtré anti-odeur ou ré-initialiser le compteur horaire

La procédure de modification de la température dans la zone

PerfectFresh Pro, est décrite dans le chapitre "La température adéquate".

Toutes les autres possibilités de réglage sont décrites dans les pages suivantes.

Verrouillage

Le verrouillage permet de prévenir :

• toute mise hors tension intempestive,
• toute modification inopinée de la température,
• la sélection involontaire de la fonction SuperFroid,
• toute modification par mégarde des réglages (seule la désactivation du verrouillage est possible).

Ce système permet d'éviter que des personnes non autorisées (enfants, etc.) éteignent ou déréglementent l'appareil.

Activation et désactivation du verrouillage

effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissant dans l'afficheur, et le symbole clignote.

Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole est affiché.

Effleurez la touche ou pour indiquer si vous souhaitez que le verrouillage soit ou non activé.

: le verrouillage est désactivé

7: le verrouillage est activé.

Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole clignote.

Effleurez la touche des réglages pour quitter le mode Réglage.

Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Lorsque le verrouillage est activé, s'allume dans l'afficheur.

Signaux sonores

L'appareil utilise des signaux sonores, tels que le bip des touches et l'alarme de porte.

Il est possible d'activer ou de désactiver le bip des touches ainsi que le signal sonore en cas d'alarme de porte.

Vous pouvez choisir parmi quatre possibilités de réglages. Le choix 3 est réglé en usine. Il correspond à l'activation du bip des touches et l'alarme de porte.

Activation et désactivation des signaux sonores

Effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissant dans l'afficheur, et le symbole clignote.

Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole clignote dans l'afficheur.

Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole est affiché.

Effleurez les touches ∧ ou ∨ pour sélectionner une des options suivantes ∅ : bip désactivé; alarme de porte désactivée

7: bip désactivé; alarme de porte activée (au bout de 4 minutes) 2: bip désactivé; alarme de porte activée (au bout de 2 minutes) 3: bip acté; alarme de porte activée

(au bout de 2 minutes)

Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole clignote.

Effleurez la touche des réglages pour quitter le mode Réglage.

Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Luminosité de l'afficheur

Vous pouvez adapter la luminosité de l'afficheur aux conditions lumineuses de la pièce dans laquelle se trouve l'appareil.

Vous pouvez modifier la luminosité de l'afficheur par incréments, de 1 à 3. Le choix 3 est réglé en usine (luminosité maximale).

Modification de la luminosité de l'afficheur

Effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissant dans l'afficheur, et le symbole clignote.

Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole clignote dans l'afficheur.

Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole est affiché.

En effleurant les touches ∧ ou ∨ vous pouvez modifier la luminosité de l'afficheur :

7: luminosité minimale 2: luminosité moyenne 3: luminosité maximale.

Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole clignote.

Effleurez la touche des réglages pour quitter le mode Réglage.

Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Mode shabbat

Cet appareil frigorifique dispose du mode Shabbat pour répondre aux coutumes religieuses.

Les éléments suivants sont désactivés :

• l'éclairage intérieur à l'ouverture de la porte de l'appareil,
• toute la signalisation sonore et visuelle,
• l'affichage de température,
• la fonction SuperFroid, sous réserve qu'elle ait été activée au préalable.

Les touches suivantes restent accessibles :

• la touche de réglage de l'arrêt du mode Sabbat,
• et la touche Marche/Arrêt.

Le mode Shabbat s'arrête automatiquement après environ 120 heures.

La signalisation sonore et visuelle étant désactivée, vous devez contrôler que la porte est bien fermée.

Risque d'intoxication alimentaire!

Si une panne de courant survient en mode Shabbat, elle ne sera pas signalée et l'appareil frigorifique redémarrera en mode Shabbat. Si ce mode est désactivé, aucun message concernant la coupure de courant ne s'affichera.

Si une coupure de courant survient en mode Shabbat, contrôlez la qualité des aliments et ne consommez pas les aliments décongelés.

Activation du mode sabbat

Effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissant dans l'afficheur, et le symbole clignote.

Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole clignote dans l'afficheur.

Effleurez la touche OK pour confirmer votre choix.

Dans l'afficheur, le dernier réglage sélectionné clignote, et le symbole est affiché.

Pour activer le mode Sabbat, appuyez sur les touches ou puis sélectionnez le numéro 1.

Effleurez la touche OK pour confirmer votre choix.

Votre choix est validé, le symbole s'allume.

Dès que le symbole s'éteint à l'écran (après 3 secondes), le mode Sabbat est activé.

Désactivez le mode Sabbat à la fin du Sabbat.

Désactivation du mode sabbat

Effleurez la touche des réglages pour quitter le mode Sabbat.

La température sélectionnée s'affiche à l'écran et l'éclairage intérieur s'active.

Filtre anti-odeur

Cet appareil frigorifique est équipé de filtres anti-odeur avec support KKF-FF (Active AirClean). Ces filtres sont disponibles en accessoires en option (voir chapitre "Accessoires en option").

Après que le filtre anti-odeur ait été mis en place, l'indicateur de changement du filtre anti-odeur doit être activé.

Après environ 6 mois, un rappel s'affiche demandant le changement du filtre anti-odeur (voir chapitre “Nettoyage et entretien”, section “Remplacer le(s) filtre(s) anti-odeur”). Le symbole s'allume dans l'affichage.

Après le remplacement du filtré anti-odeur, vous devez réinitialiser le compteur horaire, puis l'affichage s'éteint.

Activer l'indicateur de changement du filtre anti-odeur ou réinitialiser le compteur horaire

Effleurez la touche des réglages.

Tous les symboles disponibles s'affichent et le symbole clignote.

Effleurez les touches de réglage de la température (∧ ou ∨), jusqu'à ce que le symbole clignote à l'écran.

Effleurez la touche OK pour confirmer la sélection.

Le dernier réglage sélectionné clignote, et le symbole est affiché à l'écran.

Effleurez les touches ou pour effectuer une sélection :

□ : l'indicateur de changement du filtre anti-odeur n'est pas actif

1: l'indicateur du filtre anti-odeur est activé

: le compteur horaire est réinitialisé.

Effleurez la touche OK pour confirmer la sélection.

Le réglage sélectionné est enregistré, le symbole clignote.

Pour quitter le mode "Réglages", effleurez la touche correspondante. Sans action de votre part, l'électronique quitte automatiquement le mode de réglage au bout d'une minute environ.

Conservation des aliments dans la zone de réfrigération

Risque d'explosion!

Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables (bombes aérosols, par exemple) dans l'appareil frigorifique.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou la porte de l'appareil, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid est plus lourd et s'accumule dans la partie inférieure du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

N'obstruez pas le ventilateur sur la paroi arrière - c'est essentiel pour la puissance frigorifique.

Les aliments ne doivent pas toucher la paroi arrière de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Cet appareil offre un refroidissement dynamique (DynaCool) qui permet d'atteindre une température uniforme lorsque le ventilateur tourne. Par conséquent, les différences entre les zones de froid s'atténuent.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus de la tablette d'isolation de la zone PerfectFresh Pro contre la paroi interne du fond. Cependant, la température est encore plus BASSE dans les compartiments de la zone PerfectFresh Pro.

Utilisez ces zones du réfrigérateur ainsi que les compartiments de la zone PerfectFresh Pro pour tous les produits fragiles qui se dégradent rapidement, à savoir :

• le poisson, la viande et la volaille;
• la charcuterie et les plats préparés;
• les plats ou les pâtisseries à base d'œufs ou de crème;
• les pâtes fraîches et les pâtes à gâteau, pizza ou quiche;
• les fromages au lait cru et autres produits à base de lait cru,

Conservation des aliments dans la zone de réfrigération

• les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par un stockage inférieur à 4°C.

Non approprié pour la zone de réfrigération

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5 °C, car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment :

• les ananas, avocats, bananes, grenades, mangues, melons, papayes, fruits de la passion, agrumes (citrons, oranges, mandarines, pamplemousses);
• les fruits pas assez murs;
• les aubergines, concombres, pommes de terre, poivrons, tomates, courgettes; fromages à pâté dur (parmesan, comté).

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est décisive pour la durée de conservation des aliments. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple, ne laissez pas vos courses trop longtemps dans une voiture.

Remarque: Emportez un sac isotherme pour faire vos courses et rangez immédiatement vos aliments dans l'appareil frigorifique.

Pour une utilisation des produits alimentaires

Conservez dans le réfrigérateur les aliments dans leurs emballages ou recouvrez-les correctement (il existe des exceptions pour la zone PerfectFresh Pro). Vous éviterez ainsi que vos aliments absorbent les odeurs étrangères, qu'ils sèchent et que d'éventuels germes se transmettent. Ceci vaut particulièrement pour la conservation de produits animaliers.

Un réglage correct de la température et une hygiène convenable peuvent nettement allonger la durée de conservation des aliments.

La zone PerfectFresh Pro réunit les conditions optimales pour stocker fruits, légumes, poissons, viandes et produits laitiers. Les aliments restent frais plus longtemps, leurs vitamines et leur goût sont réservés.

Dans la zone PerfectFresh Pro, la température est régée automatiquement entre 0 et 3°C. Ces températures inférieures aux températures habituelles des zones de réfrigeration offrent néanmoins des conditions idéales aux aliments peu sensibles au froid. Le froid ralentissant le processus de dégradation des aliments, vos aliments resteront frais beaucoup plus longtemps.

Par ailleurs, il est possible de régler le taux d'humidité de la zone PerfectFresh afin de l'adapter aux aliments conservés. Un taux d'humidité élevé permet de préserver l'humidité des aliments et d'éviter un dessèchement rapide. Ils restent frais et croquants plus longtemps.

Notez qu'un bon état de départ des aliments est primordial pour obtenir un bon résultat de stockage!

Sortez les aliments des tiroirs PerfectFresh Pro 30 à 60 minutes avant leur consommation. Leur arôme et leur goût ne se déploieront pleinement qu'à température ambiante.

La zone PerfectFresh Pro se divise en deux compartiments :

Le système d'information (illustré ici en plusieurs parties) situé au-dessus de la zone PerfectFresh Pro vous aide à faire le bon choix de compartimentement ou à effectuer les réglages dans le humide.

• Dans le compartiment sec du haut régne une température de 0 à 3 °C sans augmentation du taux d'humidité. Vous pouvez y conserver poissons, viandes, produits laitiers, voire d'autres aliments, tant qu'ils restent emballés.

• Dans le compartiment humide du bas (un ou plusieurs selon les modèles) règne une température de 0 à 3°C. Selon la position dans laquelle se trouve le curseur de réglage, le taux d'humidité n'augmente pas ou augmente /. Si le taux d'humidité augmente, vous pouvez y conserver vos fruits et légumes.

Chaque aliment a ses propriétés et nécessite des conditions de stockage particulières.

Le compartiment sec convient particulièrement aux aliments fragiles :

• poisson frais, coquillages et crustacés
• viandes, volailles et charcuterie salades du traiteur
• produits laitiers comme yaourts, fromages, crème fraîche, fromage blanc, etc.;
• alimentés de toute sorte, tant qu'ils restent emballés.

Le facteur clé du compartiment sec réside dans des températures très basses. Le taux d'humidité du compartiment sec est proche de celui d'une zone de réfrigération classique.

Notez que les aliments riches en protéines se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson, par exemple, qui lui-même se garde moins longtemps que la viande.

Pour des raisons d'hygiène, ne conservez ces aliments qu'emballés ou couverts.

Taux d'humidité faible

Ce réglage transforme le humide en sec. Le curseur de réglage ouvre les ouvertures du de telle sorte que l'humidité s'en échappe (voir paragraphe "Compartment sec ").

Taux d'humidité élevé

Les deux réglages ® ® ® conviennent pour le stockage de fruits et de légumes dans le compartiment humide :

• Si vous stockez une quantité importante de fruits et de légumes dans le compartiment humide, le réglage est recommandé (le curseur de réglage ferme partiellement les ouvertures du compartiment, de telle sorte qu'une partie de l'humidité reste à l'intérieur).
• Si vous stockez une faible quantité de fruits et de légumes dans le compartiment humide, le réglage ΔΔ est recommandé (le curseur de réglage ferme complètement les ouvertures du compartiment, de telle sorte que toute l'humidité reste à l'intérieur).

Remarque: Si le taux d'humidité est trop élevé et qu'une quantité importante d'humidité se concentre dans le compartiment, sélectionnez le réglage . Si le taux d'humidité est trop faible, emballez les alimentés de façon imperméable à l'air.

Si les alimentés ne sont pas emballés, le taux d'humidité nécessaire à l'intérieur du compartiment humide dépend principalement de la nature et de la quantité des alimentés stockés.

Si le taux d'humidité est trop élevé dans le compartiment humide, il se peut que de la condensation se forme au sol et sous le couvercle. Essuyez l'eau de condensation à l'aide d'un chiffon.

Remarque à l'intention des instituts de contrôle :

Pour procéder à la mesure de la consommation énergétique selon les normes en vigueur, le curseur de réglage du compartiment humide doit être positionné sur le réglage ("Taux d'humidité faible").

Régler le taux d'humidité dans le compartiment humide

Le curseur de réglage vous permet de réguler le taux d'humidité du compartiment humide via les réglages , ou .

Poussez le curseur de réglage jusqu'à la butée puis relâchez-le.

Le curseur de réglage se place automatiquement sur le réglage.

Pour sélectionner les réglages et , poussez à nouveau le curseur de réglage vers l'arrière puis relâchez-le pour le laisser se positionner sur le réglage souhaité ou .

Si vous n'êtes pas satisfait(e) de l'état de vos aliments (s'ils sont fanés ou flétris déjà au bout d'une courte durée de stockage), veuillez suivre les instructions suivantes :

N'entreposez que des aliments frais. Les conditions de stockage sont très importantes pour assurer la fraîcheur des aliments. Nettoyez la zone PerfectFresh Pro avant d'y entreposer les aliments. Laissez s'égoutter les aliments très humides avant de les ranger dans le réfrigérateur. Ne conservez pas d'aliments sensibles au froid dans la zone PerfectFresh Pro (voir chapitre "Aliments non adaptés au réfrigérateur"). Pour une conservation optimale des aliments, sélectionnez le bon compartiment PerfectFresh Pro et régler bien la position du curseur du compartiment humide (ex.: taux d'humidité faible ou élevé).

L'eau contenue dans les aliments stockés dans le compartiment humide peut suffire à obtenir un taux d'humidité élevé. On peut donc en conclure que plus vous conservez d'aliments dans un compartiment, plus le taux d'humidité augmente.

Toutefois, si le taux d'humidité augmente de manière excessive, que de l'eau de condensation apparaît au fond du compartiment avec le réglage et que vos aliments risquent de s'abîmer, sélectionnez le réglage. Le cas échéant, essuyez le fond de l'appareil et le dessous du couvercle avec un chiffon propre ou posez-y une grille ou un récipient pour recueillir l'eau d'écoulement. S'il arrivait que le taux d'humidité baisse malgré le réglage, emballez vos aliments hermétiquement.

• Vous avez l'impression que la température de la zone PerfectFresh augmente ou baisse de manière excessive ? Commencez par essayer de réguler la zone de réfrigération en augmentant la température de 1 à 2 °C. Si des cristaux de givre se forment au fond des compartiments de la zone PerfectFresh, augmentez aussitôt la température car le froid risque d'abîmer les aliments entreposés.

Déplacer un balconnet/un balconnet à bouteille

Risque de blessure!

Déplacez le balconnet/le balconnet à bouteilles dans la porte de l'appareil uniquement lorsque celui-ci est vide.

Poussez le balconnet/le balconnet à bouteille vers le haut et retirez-le par l'avant. - Placez le balconnet/le balconnet à bouteille à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le porte-bouteilles

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

Le porte-bouteilles peut être entièrement retiré (pour le nettoyer par exemple) :

Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant. Retirez le porte-bouteilles du rebord arrière du balconnet à bouteilles par le haut.

Tablette/tablette éclairée

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

• Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, la soulevez et la dégagez des supports par les encoches et décalez-la vers le haut ou vers le bas. Introduisez la tablette dans l'appareil jusqu'à enclenchement.

La courdure d'arrêt de la tablette doit être orientée vers le haut de telle sorte que les aliments n'entrent pas en contact avec le fond de l'appareil et ne gèlent pas.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties par mégarde.

Tablette éclairée

L'éclairage LED se trouve au niveau de la baguette en acier inoxydable de la tablette. En déplaçant la tablette, vous pouvez modifier l'éclairage du réfrigérateur selon vos préférences.

Déplacement du portebouteilles

Vous pouvez installer le support à bouteilles de diverses manières dans l'appareil.

• Soulevez légèrement le plan de rangements à l'avant, tirez-le vers l'avant en faisant passer l'évidement au-dessus des surfaces d'appui, puis déplacez-le vers le haut ou vers le bas.

La barre de butée doit être tournée vers le haut afin que les bouteilles ne touchent pas la paroi arrière.

Le support à bouteilles étant doté de butées de sortie, il est impossible de le retirer par inadvertance.

Tiroirs de la zone perfectfresh pro

Les tiroirs de la zone PerfectFresh Pro sont posés sur des rails télescopiques et sont amovibles. Ils peuvent être retirés pour le nettoyage :

Pour retirer plus facilement les tiroirs, enlevez le porte-bouteilles se trouvant dans la porte de l'appareil.

Sortez les tiroirs jusqu'à la butée.

Soulevez, puis tirez les tiroirs vers l’avant en le tenant par la partie arrière sur les côtés.

Enoncez les rails dans l'appareil. Vous éviterez de les endommager!

Tirez le couvercle entre les compartiments doucement vers l'avant et retirez-le vers le bas.

En nettoyant votre appareil, veillez à ce que la GRAISSE SPÉCIALE se trouvant dans les rails téléscopiques ne soit pas éliminée. Nettoyez les rails téléscopiques avec un chiffon humide.

Pour le reinsérer, soulevez le couvercle de compartiment depuis le bas et posez-le sur les supports. Poussez-le vers l'arrière jusqu'à ce qu'il s'enclenche.

Pour insérer les tiroirs :

Placez les tiroirs sur les glissières complètement enfoncées. Poussez-les dans l'appareil jusqu'à ce que les tiroirs s'enclenchant.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre "Accessoires", paragraphe "Accessoires en option").

Remplacez le filtre à charbon actif situé dans le support tous les 6 mois environ.

Veuillez purifier le filtre à charbon actif KKF-RF après l'achat et avant la première utilisation, après le service après-vente Miele ou sur le site Internet de Miele.

Remarque: Le support et le filtre à charbon sont adaptés au lave-vaisselle.

Retirez le support du filtre à charbon actif de la tablette en tirant vers le haut.

Les filtres à charbon actif installés ne peuvent pas toucher la paroi arrière de l'appareil, car ils peuvent coller à cette dernière en raison de l'humidité.

Placez correctement les nouveaux filtres à charbon actif dans le support de sorte qu'ils ne dépassent pas du bord du support.

Sortez les deux filtres à charbon actif puis placez-en deux nouveaux dans leur support, bordure vers le bas.

Replacez le logement des filtres au centre de la coudeure arrêté d'une tablette jusqu'à ce que vous entendiez un déclic.

Zone de réfrigération et zone perfectfresh pro

Le dégivrage de la zone de réfrigération et de la zone PerfectFresh Pro est automatique.

Quand le comprresseur est en marche, il peut y avoir apparition de givre et de gouttelettes sur la paroi arrière de la zone de réfrigération et la zone PerfectFresh Pro. Vous n'avez pas besoin de les essuyer, elles s'évaporeront toutes seules sous la chaleur du comprresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil frigorifique.

L'eau de dégivrage doit toujours pouvoir s'écouler sans problème. Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres.

Veuillez vous assurer que l'eau ne pénétre pas dans l'électronique ni dans l'éclairage.

La vapeur d'un nettoyeur vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour le nettoyage.

L'eau de nettoyage ne peut pas s'écouler par l'orifice d'évacuation de l'eau de décongélation.

Ne retirez pas la plaque signalétique qui se trouve à l'intérieur de l'appareil frigorifique. Vous en aurez besoin en cas d'anomalie!

Conseils concernant les détergents

Pour éviter d'endommager les surfaces en les nettoyant, n'utilise pas :

• de détergents à base de soude, d'ammoniac, d'acide ou de chlorure,
• de produit anti-calcaire,
• de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage,
• de détergents contenant des solvants,
• de produit nettoyant pour inox,
• de produits de nettoyage pour le lave-vaisselle,
• de sprays nettoyants pour four,
• de produit à vitres,
• d'éponge et de brosse abrasive (par ex. éponge à récurer)
• de gomme de nettoyage,
• de grattoir métallique acéré.

Pour nettoyer les surfaces en inox de votre appareil, nous vous conseillons d'utiliser le nettoyant spécial inox de Miele (voir "Description de l'appareil" - "Commander vos accessoires").

Ce produit contient des composants protecteurs. Contrairement à d'autres nettoyants pour inox, il est exempt de tout agent polissant : il nettoie vos surfaces inox en douceur et y dépose un film imperméable et anti-tâches.

À l'intérieur de l'appareil, n'utilise que des produits de nettoyage et d'entretien qui ne doivent aucun risque pour les alimentations.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

Préparer l'appareil au nettoyage

Éteignez l'appareil.

L'afficheur s'éteint, le refroidissement s'arrête.

Si ce n'est pas le cas, le verrouillage est activé (voir chapitre "Autres règles - Désactivation du verrouillage").

• Débranche la fiche de la prise ou rétirez le fusible de l'installation domestique. Sortez tous les aliments qui se trouvent dans l'appareil. Entrepolez-les dans un endroit frais. Retirez les balconnets/les casiers porte-bouteilles de la porte de l'appareil. Retirez les tiroirs de la zone PerfectFresh et le couvercle de tiroir correspondant (voir "Arrangement intérieur - Tiroirs de la zone PerfectFresh Pro"). Retirez la plaque en verre encastrée dans la plaque de séparation. Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.

Démonter la tablette/tablette éclairée

Ne plongez pas la baguette en acier inoxydable avec éclairage LED de la tablette dans l'eau pour la nettoyer!

Nettoyez la baguette en acier inoxydable avec éclairage LED avec un chiffon humide.

La baguette en acier inoxydable avec éclairage LED et les baguettes en acier inoxydable des tablettes ne peuvent pas aller au lave-vaisselle !

Retirez les baguettes avant de mettre les tablettes dans le lave-vaisselle.

Pour retirer la baguette en acier inoxydable et la baguette de protection arrière, procédez comme suit :

Déposez la tablette avec la face supérieure dirigée vers le bas sur le plan de travail sur une surface douce (par exemple, un torchon de visserie).

La baguette en acier inoxydable avec éclairage LED possède, sur l'angle gauche avant, des petites plaques de métal (contacts) qui permettent d'alimenter l'éclairage LED en courant.

Vous risquez d'endommager la baguette en la retardant.

Commencez toujours par le côté qui ne compte pas de contacts (plaquettes métalliques).

Saisissez la cordure plastifiée à l'arrière gauche de la baguette en acier inoxydable.

1. Retirez la cordure plastifiée de la tablette
2. Retirez en même temps la baguette. Vous pouvez maintenant retirer le côté opposé.
3. Retirez la bague de protection arrêté.
4. Àprous le nettoyage, remettez la baguette en acier inoxydable et la baguette de protection en place en procédant dans l'ordre inverse.

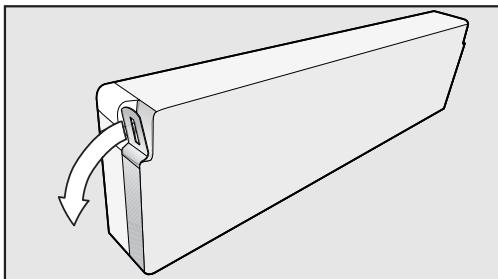

Casiers porte-bouteilles et balconnets

Les caches en inox qui se trouvent sur les balconnets à bouteilles et de rangement ne sont pas adaptés au lave-vaisselle!

Pour démonter le panneau en acier inoxydable, procédez comme suit :

Posez le balconnet/le casier portebouteilles avec la face avant sur le plan de travail.

Saisissez une extrémité du panneau et écartez-la du casier portebouteilles ou du balconnet. Le panneau se détache entièrement. - Aprovés voir nettoyé le panneau en acier inoxydable, fixez-le à nouveau au casier portebouteilles ou au balconnet en procédant dans l'ordre inverse.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez l'appareil au moins une fois par mois.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

Nettoyez l'intérieur de l'appareil avec de l'eau tiède et un peu de liquide vaisselle, puis rincez à l'eau claire avant de sécher le tout avec un chiffon.

Les pièces en acier inoxydable aux clayettes ou bords ne vont pas au lave-vaisseau.

Eliminez les panneaux ou baguettes avant de mettre les clayettes ou bords dans le lave-vaisselle.

Les pièces suivantes ne vont pas au lave-vaisselle :

• les panneaux et baguettes en acier inoxydable
• les baguettes de protection arrêtées sur les tablettes
• tous les tiroirs et couvercles des tiroirs (selon modèle)
• Le porte-bouteilles. Nettoyez ces accessoires à la main.

Les pièces suivantes sont au lave-vaisselle :

La température du programme du lave-vaisselle ne peut excéder 55°C

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup, sont susceptibles de se décolorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le cale-bouteilles, la boîte à beurre, le casier à œufs (fournis en fonction du modèle)
• les casiers porte-bouteilles et les balconnets situés dans la porte (sans le panneau en acier inoxydable)
• les clayettes (sans les baguettes)
• le support pour le filtre à charbon (disponible en accessoire en option)

Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage puisse s'écouler sans problème.

Nettoyez les rails télescopiques à l'aide d'un chiffon humide. Éliminez les éventuelles salissures sur les panneaux et les baguettes en acier inoxydable à l'aide du produit d'entretien pour acier inoxydable Miele.

Remarque: Après chaque nettoyage, appliquez impérativement le produit d'entretien pour acier inoxydable Miele sur ces surfaces. Cette opération permet de protéger les surfaces en inox et évite qu'elles ne se salissent rapidement!

Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyage du joint de porte

N'appliquez aucun corps gras sur le joint de porte : il risque de devenir poreux.

Nettoyez régulièrement le joint à l'eau claire puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aspiration

Les dépôts de poussière augmentent la consommation énergétique.

Nettoyez régulièrement la grille d’aération à l’aide d’un pinceau ou de l’aspirateur (utilisez pour ce faire par ex. la Brosse à meuble des aspirateurs Miele).

Mettre l'appareil en service après son nettoyage

Remplacez tous les éléments dans l'appareil. Rebranchez l'appareil frigorifique puis mettez-le en marche. Activez la fonction Superfroid pendant un certain temps afin de refroidir rapidement la zone de réfrigération. Déposez les aliments dans la zone de réfrigération, puis refermez que la porte.

Remplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir chapitre "Description de l'appareil", paragraphe "Accessoires").

Remplacez le filtre à charbon actif situé dans le support tous les 6 mois environ.

Vous devez purger le filtre à charbon actif KKF-RF auprès de votre revendeur, auprès du service après-vente Miele ou sur le site Internet de Miele.

Remarque: Le support et le filtre à charbon sont adaptés au lave-vaisselle.

Retirez le support du filtre à charbon actif de la tablette en tirant vers le haut.

Les filtres à charbon actif installés ne peuvent pas toucher la paroi arrière de l'appareil, car ils peuvent coller à cette dernière en raison de l'humidité.

Placez correctement les nouveaux filtres à charbon actif dans le support de sorte qu'ils ne dépassent pas du bord du support.

Sortez les deux filtres à charbon actif puis placez-en deux nouveaux dans leur support, bordure vers le bas.

Replacez le logement des filtres au centre de la cornière arrière d'une tablette jusqu'à ce que vous entendiez un déclic.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage intéérieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique - Ⓞ.■ Allumez l'appareil.
	La fiche d'alimentation n'est pas correctement branche dans la prise.■ Branchez la fiche de l'appareil dans la prise.Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique - Ⓞ s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux.■ Contactez unElectricien ou le service après-vente.
Le symbole ■ s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage intéérieur continuant de fonctionner.	Le mode expo est activé. Il permet aux revendeurs deprésenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilisé pour le particulier.■ Désactiver le mode expo (voir chapitre "Informations pour les revendeurs - Mode expo").
Le compresseur fon-citionne en continu.	Pas d'anomalie! Pour économiser l'énergie, le com-presseur se règle sur une vitesse plus BASSE lorsqu'elle besoin en froid est moins important.Par conséquent, sa durée de fonctionnement aug-mente.
Le compresseur fon-citionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop BASse.	Les fentes d'aération et de ventilation dans l'armoire sont obstruées ou empoussières.■ Ne recouvre pas les fentes d'aération et d'éva-cuation de l'air.■ Éliminez régulièrement la poussière des fentes d'aération et de ventilation.
	La porte a été ouverte trop souvent ou vous avez congelé de grosses quantités d'aliments frais.■ N'ouvre la porte qu'au besoin et le moins long-temps possible.La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La porte de l'appareil n'est pas fermée correctement.■ Fermez la porte.La température se règle automatiquement de nouveau sur la valeur sélectionnée.
	La température ambiente est trop élevé. Plus la tem-pérature ambiente est élevé, plus le temps de fon-tionnement du compresseur augmente.■ Veuillez consulter les instructions figurant dans le chapitre "Instructions de montage - Lieu d'installa-tion".
	L'appareil n'a pas été correctement encastré dans la niche.Tenez compte des remarques aux chapitres "Ins-tallation, Encastrement de l'appareil".
Le compresseur fon-citionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop BASse.	La température de l'appareil est réglée sur une valeur trop BASse.Corrigez les réglages de température.La fonction SuperFroid est encore enclenchée.Pour économiser de l'énergie, vous pouvez désac-tiver manuellement la fonction Superfroid :
Le compresseur s'en-clenché de moins en moins souvent, la température dans l'appareil augmente.	Pas d'anomalie! La température dans l'appareil est trop élevé. ■ Corrigez les réglages de température. ■ Vérifiez à nouveau la température dans 24 heures.
La LED située à côté du compresseur, à l'arrière, au bas de l'appareil fri-gorifique, clignote (se-lon le modèle). L'électronique du com-presseur est équipée d'un affichage de fonctionnement et de té-moins de contrôle LED de diagnostic d'anomalie.	Le voyant de contrôle clignote plusieurs fois toutes les 5 secondes. Il y a une anomalie. ■ Contactez le service après-vente.
	Le voyant de contrôle clignote régulièrement toutes les 15 secondes. Il n'y a pas d'anomalie. Le clignotement est normal.

Messages affichés

Message	Cause et solution
Le symbole de l'alarme ◆ s'allume à l'écran et un signal d'alarme retentit.	L'alarme de porte a été activée. ■ Fermez la porte de l'appareil. Le symbole de l'alarme ◆ et le signal sonore s'éteignent.
s'affiche.	Le réglage Remplacer le filtrtre anti-odeur est activé : vous étés invite à remplacer le filtrtre anti-odeur (Ac-tive AirClean). ■ Remplacez les filtres anti-odeur dans le support (voir chapitre “Nettoyage et entretien”, section “Remplacer le filtrtre anti-odeur”). ■ Réinitialisez le compteur horaire (voir chapitre “Autres réglages”, section “Indicateur de change-ment du filtrtre anti-odeur ◆”).
L'écran affiche "F0 à F9".	Une anomalie s'est produit. ■ Contactez le service après-vente.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage intéérieur ne fonctionne pas.	L'appareil n'est pas allumé. ■ Allumez l'appareil.
	Le mode Shabbat est activé : l'écran est noir, et l'ap-pareil refroidit. ■ Pour quitter le mode Shabbat, appuyez sur la touche des réglages. La température apparait alors à l'écran et l'éclairage intéérieur s'allume (voir chapitre "Autres réglages", section "Activer/Désactiver le mode Shabbat").
	Lorsque la porte de l'appareil reste ouverte, l'éclai-rage intéérieur s'éteint automatiquement après environ 15 minutes en raison de la surchauffe. Si ce n'est pas le cas, cela signale une anomalie technique.
	Risque de blessures provoqué par un choc électrique! Sous le cache de l'ampoule se trouvent des éléments sous tension. Seul le service après-vente est habilité à replacer les ampoules de l'éclairage LED.
	Risque de blessure par l'éclairage LED ! L'in-tensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être reli-rés ou endommagés, ou avoir été retireés en raison de dommages! Risque de blessures oculaires. Ne regardez jamais l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (teils qu'une loupe) !
	Contactez le service après-vente.
L'éclairage LED d'une tablette individuelle ne fonctionne pas.	La tablette ne repose pas correctement sur les supports. ■ Vérifiez si le joint de la tablette est bien inséré dans le support de tablette. Les supports gauches de tablette sont pourvus de plaquettes métalliques (contacts) qui alimentent l'éclairage LED en électricité. ■ Introduisez la tablette dans l'appareil jusqu'à en-clenchement.
	La plaquette métallique n'est pas propre et sèche. ■ Nettoyez-la à l'aide d'un chiffon humide, puis se-chez-la avec un chiffon qui ne fait pas de pelUCHES.
	L'éclairage LED de la baguette en acier inoxydable est défectueux.
	Risque de blessures provoqué par un choc électrique! Sous le cache de l'ampoule se trouvent des éléments sous tension. Seul le service après-venture est habilité à replacer les ampoules de l'éclairage LED.
	Risque de blessures provoqué par l'éclairage LED! L'intensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être reTIRES ou endommagés, ou avoir été retireés en raison de dommages! Risque de blessures oculaires. Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (teils qu'une loupe)!
	Remplacez la tablette avec éclairage LED (dispon- nible auprès du service après-venture Miele).
L'éclairage LED de toutes les tablettes ne fonctionne pas.	Du liquide a coule sur l'éclairage LED d'une tablette ou sur les plaquettes métalliques (contacts) des supports gauches. Une coupure de sécurité désactive l'éclairage LED de toutes les tablettes. ■ Nettoyez la baguette en acier inoxydable avec éclairage LED à l'aide d'un chiffon humide, puis essuyez-la ou laissez-la sécher à l'extérieur de l'appareil. Nettoyez également les plaquettes métalliques (contacts) dans le support. ■ Veillez à ce que les contacts soient propres et secs avant de remettre en place les tablettes avec éclairage LED. ■ Introduisez la tablette dans l'appareil jusqu'à en-clenchement. ■ Fermez la porte de l'appareil. La prochaine fois que vous ouvrière la porte de l'apareil, l'éclairage intéérieur fonctionnera à nouveau.
	Si le problème persististe, une anomalie s'est produit. ■ Contactez le service après-vente.

Problèmes d'ordre général

Problème	Cause et solution
Le symbole ⋅ s'allume à l'écran. Il est impos-sible d'éteindre l'ap-pareil frigorifique.	Le verrouillage est activé. ■ Désactivez le verrouillage (voir chapitre "Autres ré-glages", section "Activer/désactiver le verrouil-lage").
Aucun signal d'alarme ne retentit, alors que la porte de l'appareil est ouverte depuis un cer-tain temps.	Ceci n'est pas une anomalie! Le signal d'alarme a été désactivé en mode "Réglages" (voir chapitre "Autres réglages", section "Signalisation sonore ⋅").
Les parois externes de l'appareil sont chaudes.	Il ne s'agit pas d'une anomalie! La chaleur généree par la production de froid est utilisée pour éviter la condensation.
Le fond de la zone de réfrigération est mouil-lé.	L'orifice d'évacuation de l'eau de décongélation est obstrué. ■ Nettoyez la rigole et l'orifice d'évacuation de l'eau de décongélation

Origines des bruits

Bruits normaux	Quelle est leur origine?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat enclenché ou arrêté le moteur.
Crac...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
Ne pas oublier que les bruits de moteur et de circulation dans le circuit frigori-fique ne peuvent pas été évités !

Bruits	Cause et solution
Claquement,clinquètement	L'appareil n'est pas posé sur une surface plane. Remettez-le d'aplomb à l'aide d'un niveau à bulles. Utilisez pour ce faire les pieds de réglage situés sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres ap-pareils. Eloignez-le.
	Des tiroirs ou tablettes vacillent ou sont coincés. Contrôlez les pieces amovibles et replacez-les correctement le cas échéant.
	Les bouteilles ou récipliers se touchent. Séparez-les.

Contact en cas d'anomalies

En cas d'anomalies auxquelles vous n'arrivez pas à remédier vous-même, veuillez vous adresser à votre revendeur Miele ou au service après-vente Miele.

Les numéros de téléphone du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modèle et la référence de votre appareil. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La durée de garantie est de 2 ans.

Pour plus d'informations reportez-vous aux conditions de garantie fournies au près du service après-vente Miele.

Mode expo

La fonction "mode expo" permet de présenter l'appareil dans les magasins et les locaux d'exposition. Les commandes de l'appareil et son éclairage intérieur continuent à fonctionner mais le compresseur reste éteint.

Activation du mode expo

Activez l'appareil en effleurant la touche Marche/Arrêt. Si ce n'est pas possible, c'est que le verrouillage est enclenché!

L'affichage de la température s'éteint et le symbole du raccordement électrique -C: apparaît dans l'afficheur.

Placez un doigt sur la touche ∧ et laissez-le reposer sur cette touche.

Ensuite, effleurez avec un autre doigt la touche Marche/Arrêt (sans relâcher la touche V!)

Laissez le doigt reposer sur la touche jusqu'à ce que le symbole apparaisse dans l'afficheur. Relâchez la touche V.

Le mode expo est activé et le symbole s'allume dans l'afficheur.

Désactivation du mode expo

Le symbole s'allume dans l'afficheur.

Effleurez la touche des réglages.

Tous les symboles sélectionnables apparaissant dans l'afficheur, et le symbole clignote.

Effleurez les touches de réglage de la température (V ou ∧), jusqu'à ce que le symbole clignote dans l'afficheur.

Effleurez la touche OK pour confirmer votre choix.

Le 1 clignote (signification : le mode expo est activé) et le symbole s'allume dans l'afficheur.

Effleurez plusieurs fois la touche ou , jusqu'à ce que le apparaisse (signification : le mode expo est désactivé).

Effleurez la touche OK pour confirmer votre choix.

Le réglage sélectionné est mémorisé. Le symbole clignote.

Effleurez la touche des réglages pour quitter le mode Réglage. Dans le cas contraire, le système électronique quitte automatiquement le mode Réglage après une minute environ.

Le mode expo est désactivé, le symbole s'éteint.

À la livraison, l'appareil frigorifique est prêt à être branché sur une prise secteur monophasée 50 Hz 220 - 240 V.

Prévoyez un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme à la norme VDE 0100.

Afin qu'en cas d'urgence, l'appareil frigorifique puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil pour être facilement accessible.

Si la prise de courant n'est plus accessible pour l'utiliser, l'installation doit être équipée d'un dispositif de disjonction pour chaque pole. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil frigorifique ne doit pas toucher l'arête de cet appareil étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez aussi de brancher d'autres appareils à des prises installées au dos de cet appareil frigorifique.

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne jamais brancher l'appareil frigorifique sur des ilots d'onduleurs utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire. Sinon, le dispositif de coupure de sécurité risque de s'enclencher lors de la mise sous tension de l'appareil frigorifique en raison de crêtes de tension. L'électronique pourrait être endommagée.

De même, l'appareil frigorifique ne peut pas être utilisé avec des fiches à économie d'énergie, car l'alimentation réduite en énergie résulte dans un échauffement de l'appareil.

Seul un électricien qualifié est habilité à remplacer le câble de raccordement au réseau.

Un appareil frigorifique qui n'est pas enregistré risque de basculer! Laissez la ou les portes de l'appareil fermée(s) jusqu'à ce que l'appareil frigorifique soit monté et installé dans la niche d'encastrment conformément au mode d'emploi et aux instructions de montage.

Risque d'incendie et de dommages! L'appareil frigorifique ne doit pas être encastré sous une table de cuisson.

Combinaisons side-by-side

En principe, il est déconseillé de superposer des appareils frigorifiques ou de les installer côte à côte, afin d'éviter la formation d'eau de condensation entre les appareils et tout dommage susceptible d'en résulter.

Cet appareil ne doit pas être installé en combinaison "side-by-side" (côte à côte) ou superposée, car il n'est pas équipé de résistances intégrées dans les parois latérales.

Il est toutefois possible de monter côte à côte dans des niches de montage séparées un autre appareil frigorifique avec résistances intégrées. Informez-vous auprès de votre revendeur pour savoir quelle combinaison est possible avec votre appareil.

Lieu d'installation

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambiante est élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'énergie.

Lors de l'installation de l'appareil, contrôlez également les points suivants:

• La prise ne doit pas se trouver derrière l'appareil et doit rester accessible en cas d'urgence.
• La prise et le câble réseau ne doivent pas toucher le dos de l'appareil frigorifique, car les vibrations de l'appareil frigorifique risqueraient de les endommager.
• Évitez également de brancher d'autres appareils sur des prises installées au dos de cet appareil frigorifique.

Risque de dommages!

Lorsque le taux d'humidité est élevé, de la condensation peut s'accumuler sur les surfaces extérieures de l'appareil frigorifique. Cette eau de condensation peut engendrer une corrosion au niveau des parois extérieures.

En prévention, nous recommandons d'installer l'appareil frigorifique dans une pièce sèche et/ou climatisée et suffisamment aérée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil frigorifique a été correctement installé.

Classe climatique

L'appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiantes). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique.

Classe clima-tique	Température am-biante
SN	+10 à +32 °C
N	+16 à +32 °C
ST	+16 à +38 °C
T	+16 à +43 °C

Une températureambiante plus BASSE augmente la durée d'arrêt du compresseur. Il est possible que la température à l'intérieur de l'appareil frigorifique augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les consignes concernant les fentes d'aération et d'évacuation de l'air ne sont pas respectées, le compresseur se met en marche plus tôt et plus longtemps.

La consommation d'énergie augmente, de même que la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Respectez impérativement les consignes concernant les fentes d’aération et d’évacuation de l’air.

L'air présent sur la face arrière de l'appareil tendance à se réchauffer. La niche d'encastrement doit donc être

conçue de manière à ce que l'aération et l'évacuation d'air puissent se faire de façon optimale (voir chapitre "Cotes d'encastrement"): Note: Le mot "puissant" a été corrigé en "puissent" car cela semble logique dans le contexte et le mot "puissant" ne semblait pas approprié ici. Toutefois, si "puissant" était correct dans le contexte technique spécifique, il aurait dû être conservé tel quel.

• L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrière du meuble de cuisine.
• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arête de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

• Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air ne doivent jamais être recouvertes ni obstruées. De plus, elles doivent être régulièrement dépoussiérées.

Espace horizontal et vertical

L'épaisseur, le rayon au bord de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement esthétique de votre cuisine.

Par conséquent, respectez impérativement :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve au-dessus ou en dessous doit mesurer au moins 3 mm.

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et de la façade adjacente côté charriage ou de la partie latérale verrouillable est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon aux bords de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en déterminant une solution d'encastrement adaptée.

Épaisseeur de la portedu meuble A [mm]	Espace X [mm] pour différents rayons aux bords B
	R0	R1,2	R2	R3
≥ 16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

Façade de meuble de cuisine Adjacente

A = épaissière de la façade du meuble

B = rayon aux bords

X = espace

Partie latérale verrouillable

A = épaisseur de la façade du meuble

B = rayon aux bords

X = espace

Remarque: Montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

Poids de la porte du meuble

Le montage de portes de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement!

Vérifiez préalablement au montage que le poids de la porte ne dépasse pas la limite admissible :

Appareil frigori- fique	Poids max. de la porte du meuble en kg
K 34673 iD	19
K 35672 iD	21
K 35673 iD	21
K 37672 iD	26
K 37673 iD	26

Montage de portes de meuble volumineuses ou à plusieurs volets

Un jeu de montage et/ou une paire supplémentaire de cornières de fixation sont disponibles auprès du service après-vente ou dans le commerce spécialisé.

Avant l'encastrement de l'appareil

Avant d'installer l'appareil frigorifique, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil frigorifique et retirez le ruban adhésif à l'extérieur de la porte de l'appareil. Ne démontez en aucun cas les pièces suivantes de la face arrière de l'appareil :

• Les pièces d'écartement (selon le modèle). Elles obligent à respecter l'espace requis entre le dos de l'appareil et le mur.
• Les sachets qui se trouvent sur la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil frigorifique. Leur contenu est non toxique et sans danger. Enlevez le passe-câble situé sur la face arrière de l'appareil.

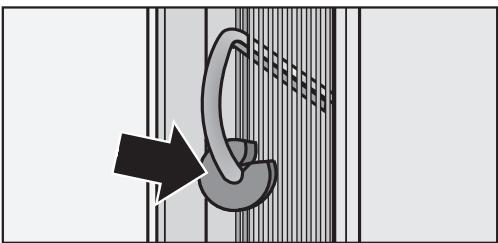

Ouvrez la porte de l'appareil et retirez la protection de transport rouge ① (en fonction du modèle).

L'ancien appareil avait-il un type de charnière ?

Si votre ancien appareil était doté d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez toutes les ferrures de l'armoire. Vous n'en avez plus besoin, car la porte du meuble va être montée sur la porte de l'appareil. Vous pouvez vous procurer toutes les pièces nécessaires auprès du service après-vente.

Façade inox

(selon modele)

Si l'ancien appareil désignait un autre type de charnières et si vous ne pouvez/souhaitez plus utiliser l'ancienne porte ou si la porte de l'armoire n'est plus utilisable pour une raison quelconque, vous pouvez la remplacer par une façade inox.

Renseignez-vous auprès du service après-vente pour obtenir une telle façade en inox.

• La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm, l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm] A
K 34673 iD	1 220-1 236
K 35672 iD	1 397-1 413
K 35673 iD	1 397-1 413
K 37672 iD	1 772-1 788
K 37673 iD	1 772-1 788

Limitation de l'angle d'ouverture de la porte de l'appareil

Les charnières sont placées de telle manière que la porte peut s'ouvrir en grand.

S'il vous faut limiter l'angle d'ouverture de la porte de l'appareil, vous pouvez le régler sur les charnières.

Si en ouvrant la porte de l'appareil vous risquez par exemple de la heurter contre une paroi avoisinante, limitez son angle d'ouverture à env. :

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil.

Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est à présent limité à env.

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil frigorifique est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

Ouvrez la porte de l'appareil. Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de la zone de l'appareil.

Décrochez les caches ①, ② et ③.

Desserrez un peu les vis ④ et ⑤ sur les charnières. Décalez la porte ⑥ vers l'extérieur et décrochez-la.

Desserrez totalement la vis ④. - Placez l'élément de fixation ⑦ sur le côté opposé, et vissez légèrement les vis ④. Dévissez entièrement les vis ⑤, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

Enlevez les chevilles des charnières par le haut.

Retirer l'amortisseur de porte

Attention! L'amortisseur de porte se resserre lorsqu'il est démonté!

Risque de blessure!

Posez la porte de montée de l'appareil sur une surface stable, la face extérieure tournée vers le haut.

Retirez l'amortisseur de porte ⑧ du pivot à rotule. Dévissez le support ⑨ et retirez l'amortisseur de porte ⑧.

Desserez le pivot à rotule ⑩ à l'aide d'un tournevis, et revissez-le dans l'autre sens. - Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le haut (les charnières restent ouvertes).

Risque de blessure!

Ne repliez pas les charnières.

Dévissez et retirez les vis 11. Placez les charnières en diagonale ⑫.

Fixer l'amortisseur de porte

Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le bas.

Vissez à fond le support ⑨ dans la charnière. Désassemblez l'amortisseur de porte ⑧, et accrochez-le au pivot à rotule.

■ Glissez la porte de l'appareil ⑥ sur les vis pré-installées ④ et ⑤, et serrez les vis ④ et ⑤. ■ Encliquetez les caches ①, ② et ③.

■ Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Faites appel à une deuxième personne pour installer l'appareil.

• Ne montez l'appareil que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal. Veillez à protéger les armoires contre tout basclement.

Ajustez le meuble de cuisine à l'aide d'un niveau à bulle. Les côtés de la niche doivent former un angle de, sans quoi la porte du meuble ne couvrira pas ses quatre coins correctement. - Vous devez impérativement respecter les instructions relatives aux fentes de ventilation et d'aération (voir chapitres "Instructions de montage" - "Aération et ventilation" et "Dimensions d'encastrement").

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

Pour l'encastrement de l'appareil frigorifique dans la niche :

Ces éléments ne sont joints qu'aux appareils d'une hauteur de niche de 140 cm et plus. * Le nombre dépend de la hauteur de la niche ; nombre max. pour une hauteur de niche de 140 cm et plus (contient également des pièces de

montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets)

Pour le montage de la porte de l'appareil :

Le nombre dépend de la hauteur de niche. Contient également des pièces de montage supplémentaires pour le montage de grandes portes de meuble ou à plusieurs volets. Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la butée de porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparation de l'appareil frigorifique

Posez l'appareil frigorifique immédiatement devant la niche du meuble de cuisine.

• Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Vissez les équerres de fixation ④ avec les vis à tête hexagonale ⑤ sur les trous préalablement forés dans la porte de l'appareil. Vissez une seconde paire d’équerres de fixation ④ près de la poignée de la porte. Utilisez pour ce faire les trous préalablement forés de la porte de l'appareil. ■ Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau!

Remarque: En attachant un bout de ficelle à la fiche, vous "rallongez" ainsi le câble de raccordement pour faciliter l'insertion de l'appareil.

Faites alors passer le câble de raccordement à travers le meuble de cuisine en tirant l'autre extrémité de la ficelle, afin de raccorder facilement l'appareil frigorifique une fois encastré.

Uniquement pour les parois démeublables d'une épaisseur de 16 mm :

Fixez les écarteurs ② et ③ à droite sur les charnières. Ouvrez la porte de l'appareil.

Enlevez le cache ⑥. Vissez la pièce de fixation ⑦ à l'aide des vis ⑧ sur la partie supérieure gauche de l'appareil frigorifique sans serrer. Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser. Placez la butée ⑨ sur l'équerre de fixation ⑩. Vissez sans serrer l'équerre de fixation ⑩ à l'aide des vis ⑪ en dessous de l'appareil frigorifique. Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser.

Retirez le film de protection du ruban adhésif ⑬. Collez le ruban adhésif ⑬ à l'avant sur le côté de l'appareil sur lequel la porte s'ouvre.

1. Placez le ruban adhésif au niveau de la partie inférieure de l'objet de fixation du haut.
2. Collez-le sur toute sa longueur.

Encastrement de l'appareil frigorifique

Si l'appareil est encastré trop profondément dans la niche, la porte de l'appareil risque de ne pas pouvoir fermer correctement une fois la porte de meuble montée. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie!

Encastrez l'appareil frigorifique dans la niche d'encastrement jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Gélez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

• Pour les parois de meuble d'une épaisseur de 16 mm :

Les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

• Pour les parois de meuble d'une épaisseur de 19 mm :

les rebords avant des charnières en

haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.) :

il faut tenir compte des dimensions des éléments de butée de porte de manière à ce que, là aussi, un écart périphérique de 42 mm soit maintenu.

Tirez l'appareil frigorifique vers l'avant en fonction de ces dimensions. Vérifiez à nouveau qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

Remarque: Si possible, retirez les éléments de butée de porte et glissez l'appareil frigorifique dans la niche d'encastrement jusqu'à ce que toutes les équerres de fixation supérieures et inférieures touchent le rebord avant de la paroi latérale du meuble.

• Ajustez l'appareil frigorifique des deux côtés pour qu'il soit droit, en vous servant des pieds régables, à l'aide de la clé à fourche jointe.

Fixer l'appareil dans la niche

Poussez l'appareil contre la paroi du meuble, côté charnières. Afin de relier l'appareil au meuble, vissez les vis pour aggloméré 19 en haut et en bas à travers les éclisses des charnières.

Poussez les équerres de fixation desserrées contre la paroi de l'armoire. - À l'aide de la vis ⑩, fixez l'équerre de fixation ⑨ sur la paroi de l'armoire. Préforez la paroi du meuble si nécessaire. - À l'aide des vis ②, fixez l'équerre de fixation ⑦ sur la paroi du meuble. Forez préalablement la paroi du meuble si nécessaire.

Attention! Maintenez avec vos pouces le coude espacé contre la paroi du meuble pendant que vous vissez. L'appareil ne doit pas glisser vers l'arrière.

Resserrez les vis 8 et 11.

Détachez les bords qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut. - Placez les caches respectifs ⑥ et ② sur les équerres de fixation.

Seulement pour un appareil avec une hauteur de niche à partir de 140 cm

Pour une sécurité supplémentaire, glissez les entretoises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil :

Fixez d'abord la poignée 22 à l'une des baguettes 23. Introduisez cette dernière dans le canal de passage jusqu'au bout. Retirez maintenant la poignée et montez-la sur l'autre entretoise livrée et introduisez-la également dans le canal. Important! Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil par la suite. Fermez la porte de l'appareil.

Montage de la porte du meuble

Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes des meubles adjacents.

La porte du meuble doit être montée à l'horizontale et sans tension.

Le chapitre suivant décrit le montage de la porte de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et rajustez-la si nécessaire. Glissez les supports de montage ② à la hauteur de la porte du meuble : le bord inférieur des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte de meuble à monter (symbole ▲).

Remarque: Astuce: À l'aide de la façade du meuble, poussez les supports de montage ② à la hauteur des portes des armoires avoisinantes.

• Dévissez les écrous ③ et enlevez la traverse de fixation ④ avec les supports de montage ②.

Posez la porte du meuble sur une surface stable, la face extérieure tournée vers le bas.

Au crayon, tracez une fine ligne médiane sur la face intérieure de la porte du meuble ⑤ - Suspendez la traverse de fixation ④ avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu. Vissez la traverse de fixation à l'aide d'au moins 6 vis panneaux de particules courtes (6). (N'utilisez que 4 vis au bord avec les portes moulurées). Préforez si nécessaire les trous dans la porte du meuble. Retirez les supports de montage en tirant vers le haut.

Retournez les supports de montage, puis introduisez-les complètement dans les fentes centrales de la traverse de fixation (pour les y ranger).

Poussez le cache de l'étaléral ⑦ sur la traverse de fixation de l'autre côté de la charnière. - Retournez la porte du meuble et fixez la poignée (le cas échéant).

Ouvrez la porte de l'appareil.

Suspendez la porte du meuble sur les boulons d'ajustement ⑧. Vissez légèrement les écrous ③ sur les boulons d'ajustement. Fermez la porte et vérifiez la distance entre celle-ci et les portes des armoires adjacentes. La distance doit être égale partout.

Réglage par rapport aux coûts (x)

Déplacez la porte du meuble.

Réglage de la hauteur (y)

Tournez les chevilles d'ajustage ⑧ à l'aide d'un tournevis.

Une distance de 8 mm est prévue entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et réglez-la au besoin. Ne modifiez cette distance que dans la zone indiquée.

• Serrez les écrous ③ sur la porte de l'appareil à l'aide de la clé polygônale ⑩ tout en maintenant les chevilles d'ajustage ⑧ à l'aide d'un tournevis. Le panneau d'équilibrage ① ne doit pas ressortir, il doit disparaître complètement dans la niche.

• Forgez les trous de fixation (12) dans la porte du meuble, puis serrez les vis (13). Veillez à ce que les deux bords en métal soient alignés (symbole II). Fermez la porte de l'appareil et du meuble.

Réglage en profondeur (z)

Desserrez les vis ⑨ situées en haut de la porte de l'appareil et la vis ⑭ située en bas sur l'équerre de fixation. Déplacez la porte du meuble afin de créer un espace de 2 mm entre la porte du meuble et le corps de l'armoire.

• Serrez à nouveau fermement toutes les vis.

• Remettez le cache supérieur ⑮ en place et assurez-vous qu'il s'emboîte correctement.

• Remettez les caches latéraux ⑥ en place et assurez-vous qu'ils s'emboîtent correctement.

Comment savoir si l'appareil a été correctement monté :

• Vérifier si la porte se ferme correctement.
• La porte ne doit pas toucher le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact. Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil. Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtes de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

S. a. Miele belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres renseignements : 02/451.16.16

E-mail: [e-mail]

Internet: www.miele.be

S. à r. l. Luxembourg-Gasperich, 20, rue Christophe Plantin

Boîte postale 1011 – 1010 Luxembourg

Réparations: 49711-20, -22

Pièces de rechange: 49711-36

Informations générales: 49711-28, -29
