MODE D'EMPLOI 655 NOVY

2.1 Fonctionnement de l'appareil

2.2 Activation et désactivation de l'aspiration

3 Nettoyage et entretien

3.1 Entretien général

3.2 Filtre à graisse

3.3 Filtre de recyclage de l'air (optionnel)

3.4 Remplacement de l’éclairage

ou de montage. L’étiquette d’identification se trouve à l’intérieur de l’appareil, derrière le filtre à graisse ; ne la retirez pas. Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.fr de sécurité en cas d'enfants à la Consignes maison Ceci est le mode d'emploi de l'appareil identifié en première page. La notice de montage est un livret séparé, fourni avec l'appareil. − Le matériau d’emballage de l’appareil présente un risque pour les enfants. Ne les laissez pas jouer avec le matériau d’emballage. Gardez les matériaux d’emballage hors de portée des enfants. − Les enfants de plus de 8 ans ne peuvent utiliser cet appareil que sous la surveillance d’une personne responsable de leur sécurité ou s’ils sont formés à son utilisation dans des conditions sûres. − Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil. − Les enfants de moins de 8 ans doivent être tenus à distance de l’appareil et du câble de raccordement. − Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants. − L’éclairage de l’appareil est très intense et peut endommager les yeux. Veillez à ce que les bébés en particulier ne regardent pas directement dans les lampes. − Veillez à conserver les piles hors de portée des enfants. Ne permettez pas aux enfants de remplacer les piles sans surveillance. Ce mode d'emploi utilise un certain nombre de symboles. Vous trouverez ci-dessous la signification de ces symboles. Symbole Signification Indication

Action Explication d'une indication apparaissant sur l'appareil Avertissement Ce symbole signale un conseil important ou une situation dangereuse Respectez ces instructions pour éviter les blessures et les dommages matériels. notice de montage vaut pour plusieurs Cette modèles. Certains équipements, qui ne s’appliquent pas à votre appareil, peuvent y être décrits. Consignes de sécurité techniques de sécurité lors de l’utilisation Consignes de l’appareil − Cet appareil est conforme aux règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut entraîner des blessures corporelles et endommager l’appareil. − Veuillez lire attentivement le mode d’emploi et la notice de montage avant d’installer et de mettre en service cet appareil. Vous y trouverez des informations importantes pour le montage et l’utilisation de l’appareil. − La sécurité n’est garantie que si l’appareil est correctement installé conformément à la notice de montage. L’installateur est responsable du bon fonctionnement sur le lieu d’installation. − L’appareil est exclusivement destiné à un usage domestique (préparation d’aliments), à l’exclusion de tout autre usage domestique, commercial ou industriel. N’utilisez pas l’appareil en extérieur. − Vérifiez l’état de l’appareil et du matériel de montage dès que vous les sortez de l’emballage. Retirez l’appareil de l’emballage avec précaution. N’utilisez pas de couteaux pointus pour ouvrir l’emballage. − Si l’appareil est endommagé, ne l’installez pas et contactez Novy. − Conservez soigneusement cette notice et remettez-le à la personne qui pourrait utiliser l’appareil après vous. − Novy n’est pas responsable des dommages résultant d’un montage, d’un raccordement, d’une utilisation ou d’un maniement incorrects. − Ne touchez pas les éléments sous tension. − Ne pas transformer ni modifier l’appareil. − Retirez les étiquettes et les autocollants qui ont été apposés sur l’appareil et mentionnant des conseils d’utilisation − Les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou les personnes qui manquent de connaissances ou d'expérience ne peuvent utiliser cet appareil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son utilisation dans des conditions sûres. − Faire flamber sous l'appareil n'est en aucun cas autorisé. − Lorsque vous faites cuire, rôtir, griller ou frire, restez toujours à proximité. L'huile et la graisse surchauffées peuvent rapidement s'enflammer et endommager la hotte aspirante. − Nettoyez régulièrement le filtre à graisse selon les instructions de ce mode d'emploi. Le non-respect des instructions de nettoyage entraîne des dépôts de graisse dans le filtre, ce qui occasionne un risque d'incendie. − N'utilisez jamais l'appareil sans les filtres à graisse, pour empêcher que la saleté et la graisse ne pénètrent plus loin dans l'appareil, ce qui pourrait éventuellement affecter ses performances et son fonctionnement. − En cas d'incendie, éteignez toujours votre appareil. − N'éteignez jamais les graisses enflammées avec de l'eau, mais couvrez la casserole avec un couvercle approprié ou une couverture anti-feu. − Veuillez noter que certaines parties de l'appareil qui sont facilement accessibles peuvent devenir chaudes pendant la cuisson. − Les brûleurs à gaz peuvent accumuler beaucoup de chaleur lorsqu'ils fonctionnent. Veillez à ce que cette chaleur n'augmente pas trop dans la hotte de cuisine. La – 11 –

hotte de cuisine, lorsqu'elle est installée au-dessus des brûleurs à gaz, peut être endommagée ou prendre feu.

• Ne faites fonctionner les brûleurs à gaz qu'avec des ustensiles de cuisine.
• Éteignez les brûleurs à gaz lorsque vous retirez les ustensiles de cuisine.
• Lorsque vous utilisez plusieurs brûleurs à gaz en même temps, réglez la hotte de cuisine sur la position 2 ou plus.
• Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la flamme la plus élevée pendant plus de 15 minutes (par exemple le brûleur wok). Pour éliminer efficacement les vapeurs de cuisson, allumez l'appareil quelques minutes avant le début de la cuisson. Si l’appareil est équipé d’une fonction d’arrêt différé, utilisez-la. Les instructions concernant la fonction d’arrêt différé sont décrites dans le présent mode d’emploi. Évitez tout courant d’air au-dessus du plan de cuisson. Placez vos ustensiles de cuisson de manière à ce que les vapeurs montantes viennent directement sous la surface d’aspiration de la hotte. Cuisson par induction : réglez l’intensité de l’appareil et de la plaque de cuisson la plus basse possible afin de réduire la surproduction de vapeurs. Si l’appareil est équipé d’un carter, assurez-vous que celui-ci est toujours bien fermé. Veillez à ce qu’il soit bien maintenu dans les pinces et ne puisse pas se détacher. Lors de l’ouverture du carter, ne placez pas vos mains du côté des charnières pour éviter tout risque de pincement. Ne placez pas d’objets sur l’appareil, ils pourraient tomber et provoquer une situation dangereuse.

Faites évaluer l’ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l’arrivée d’air. Lors de l’utilisation de l’appareil avec un (bloc-)moteur interne ou externe avec sortie d’air vers l’extérieur, il doit y avoir une arrivée d’air suffisante dans la pièce où l’appareil est monté/posé, pour que de l’air frais puisse y circuler. L’air frais peut être fourni en entrouvrant une fenêtre, en ouvrant une porte ou en installant une grille d’alimentation. Dans le cas d’un appareil avec recirculation, il doit également y avoir un minimum de ventilation dans la pièce où l’appareil est installé. La ventilation peut se faire en activant la ventilation générale dans l’habitation ou en entrouvrant une fenêtre ou en ouvrant une porte. Un certain nombre d’appareils sont équipés d’une connexion pour interrupteur de contact de fenêtre (voir les spécifications techniques de votre appareil). Si l’appareil doit fonctionner en même temps qu’un appareil de chauffage qui a besoin d’air de la pièce et si l’apport d’air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l’appareil. Cet interrupteur empêche l’appareil de fonctionner quand la fenêtre n’est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installateur pour placer l’accessoire adapté à votre appareil. Précautions pour ne pas endommager l’appareil Arrivée d’air − La notice de montage décrit la méthode de montage correcte. Lisez attentivement ces instructions. − L’installation et le raccordement électrique de l’appareil doivent être confiés à un professionnel qualifié. − NOVY ne peut être tenue responsable d’un dommage éventuel résultant d’une installation ou d’un raccordement incorrect. − Vérifiez la distance entre la surface de cuisson et l’appareil. Les hauteurs minimale et maximale sont spécifiées dans la notice de montage Quelle que soit la taille de la cuisine ou de l’espace ouvert, seule une quantité d’air égale à la quantité d’air entrant peut être extraite de l’espace. Une arrivée d’air insuffisante peut entraîner une perte d’efficacité de 50 % et plus. [!] Si l’extraction est utilisée conjointement avec un système de combustion (par exemple poêles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et fours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement. Un système de combustion utilise l’air d’une pièce comme air de combustion. Il en résulte des gaz de combustion qui sont transportés à l’extérieur par une installation d’évacuation. L’appareil aspire l’air de la cuisine et des pièces adjacentes. Si l’arrivée d’air n’est pas suffisante, une dépression se crée. Les gaz toxiques sont alors réinjectés dans l’espace par la cheminée ou le conduit de fumée. Précautions en cas de défectuosité − Si un défaut est détecté, éteignez l’appareil et coupez l’alimentation électrique. − Les réparations ne doivent être effectuées que par du personnel spécialisé. N’ouvrez en aucun cas l’appareil vous-même. Contactez le service après-vente de Novy Lors de l’utilisation simultanée de l’appareil et d’appareils de combustion dans la même pièce, la dépression dans la pièce ne peut pas dépasser 4 Pa (= 0,04 mbar). La dépression peut être évitée avec des ouvertures non obturables (par exemple dans des fenêtres ou des portes, en combinaison avec un boîtier de ventilation dans le mur) qui permettent de faire entrer suffisamment d’air dans la pièce. – 12 –

Conseils pour économiser l'énergie Le nouvel appareil est particulièrement performant et économe en énergie. Voici quelques conseils pour rendre votre appareil encore plus performant et économe en énergie.

2.1 Fonctionnement de l'appareil

− Allumez l'appareil à la vitesse la plus basse lorsque vous commencez à cuisiner afin de réguler le taux d'humidité et d'éliminer les odeurs de cuisine. − Utilisez la vitesse la plus élevée uniquement lorsque cela s'avère réellement indispensable. − Augmentez la vitesse de l'appareil uniquement lorsque la quantité de vapeur l'exige. − Veillez au maintien de la propreté du / des filtre(s) afin d'optimaliser la filtration des graisses et l'efficacité du filtrage des odeurs. − Lorsque le dégagement de vapeur est important, passez à temps vers un programme de puissance plus élevé. Cela est plus efficace que d'essayer d'utiliser longtemps l'appareil en récupérant des vapeurs qui se sont déjà dispersées dans la cuisine. − Ne laissez pas fonctionner l'appareil inutilement après la cuisson. − Éteignez l'éclairage lorsque vous quittez la cuisine ou lorsque la lumière est suffisante dans la cuisine. − Prévoyez une arrivée d'air suffisante dans la pièce pour que l'appareil puisse fonctionner de manière efficace et économe en énergie. − Placez des couvercles sur les casseroles pour réduire les vapeurs de cuisson et la condensation.

Touche éclairage Touche vitesse 1 Touche vitesse 2 Touche vitesse 3 Touche vitesse 4

2.2 Activation et désactivation de l'aspiration

Mise en marche et arrêt du ventilateur Dès que le tiroir est ouvert, l'éclairage et le moteur peuvent être mis en marche. Appuyez sur le bouton 1 pour allumer le moteur. En repoussant le tiroir en position fermée, la hotte de cuisine est complètement éteinte (moteur et éclairage). Lorsque le tiroir est ouvert, la hotte de cuisine active immédiatement le dernier réglage du moteur et, si l'éclairage était allumé, il s'allume également immédiatement. Lorsque le tiroir est en position ouverte, seul le moteur peut être allumé et éteint en appuyant sur le bouton 1 . Recyclage de l'emballage de transport et de l'ancien appareil Un emballage protège cet appareil contre les dommages lors du transport. Les matériaux utilisés ne sont pas nocifs pour l'environnement et peuvent être recyclés. Optez pour une élimination des emballages respectueuse de l'environnement. Votre appareil contient également de nombreux matériaux recyclables. Vitesse moteur − Le moteur de la hotte a 4 vitesses. − Avec les touches 1 2 3 4 vous pouvez choisir la vitesse. − La touche de la vitesse en marche s’allumera. − Le moteur est équipé d’un contact thermique qui, en cas de surchau e le moteur est arrêté. Après refroidissement, le moteur va remettre en marche. de la surchau e est nécessaire. Détermination Cela peut être dû par exemple à des ammes dans Par conséquent, les appareils usagés devraient être séparés des autres déchets. Le recyclage des appareils usagés organisé par votre fabricant s'effectue ainsi dans les meilleures conditions. Pour le recyclage de votre appareil, veuillez vous référer aux directives européennes sur les déchets électriques et électroniques les plus récentes applicables. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour votre vieil appareil. Tenez les appareils usagés hors de portée des enfants. le bac, la portée du moteur est bloquée si un objet a pénétré dans l’ouverture de déchargement qui l’a partiellement ou complètement fermée.

Allumer et éteindre les lumières Enfoncer touche L pour la mise en marche ou l’arret de l’eclairage. L’eclairage fonctionne independamment du ventilateur. Recyclage des piles Ne jetez pas les piles avec les ordures ménagères. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour les piles usagées. Tenez les piles hors de portée des enfants. – 13 –

3 NETTOYAGE ET ENTRETIEN

Réinitialisation du témoin de nettoyage des fitres à graisses toutes les instructions telles que dé Suivez crites dans le chapitre Prescriptions de sécurité nettoyage du filtre, il faut reprogrammer Après la hotte en appuyant pendant 3 secondes sur le et d'utilisation. bouton-poussoir pour la position

du moteur. les instructions de nettoyage ci-dessous Suivez pour une durée de vie accrue de l'appareil et un fonctionnement optimal.

3.1 Entretien général

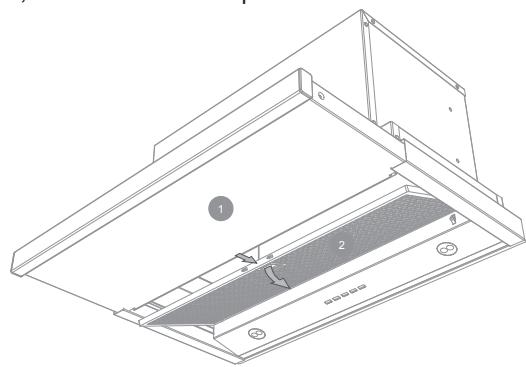

3 sec refroidir suffisamment l'éclairage avant Laissez de procéder au nettoyage de la hotte. Si vous n'en tenez pas compte, les 4 voyants lumineux continueront à clignoter lorsque la hotte de cuisine sera éteinte pendant 30 secondes. jamais de produits agressifs, rayant N'utilisez ou qui contiennent du chlore. Accès au filtre à graisse Le type 650 possède 1 filtre à graisses métallique, le type 655 possède 2 filtres à graisses. Ces filtres à graisses sont situés derrière le tiroir. Protégez d'abord la plaque de cuisson. Les filtres à graisses peuvent être enlevés de la hotte aspirante en ouvrant le tiroir (1). Vous pouvez retirer les filtres à graisses de la hotte de cuisine en débloquant le verrou et en tirant les filtres vers le bas (2). Les filtres à graisses glisseront alors vers le bas, hors de la hotte aspirante. pas de nettoyeur haute pression ni de N'utilisez nettoyeur vapeur. Inox / Acier inoxydable Nettoyer à l'aide d'un chiffon de nettoyage et un produit de nettoyage non agressif et sécher ensuite avec un chiffon doux. L'entretien de l'inox/acier inoxydable peut se faire avec le Novy cleaner (906060). Pièces laquées de la hotte Le nettoyage de la hotte peut se faire avec un chiffon humide et un détergent léger.

Verre Nettoyer les surfaces vitrées de la hotte avec un chiffon doux et du produit de nettoyage pour les vitres. Nettoyage du filtre à graisse

3.2 Filtre à graisse

Le filtre métallique peut être lavé à la main ou au lave-vaisselle. Nous conseillons de nettoyer le filtre à graisse à la main. filtre trop charge degorge et peut preden Un ter un risque d'incendie. Ne negligez jamais le Nettoyer le filtre à la main : − Plonger le filtre dans une solution d'eau bouillante à laquelle a été ajouté un détergent dégraissant. − Utilisez une brosse pour le nettoyage − Rincer ensuite le filtre à l'eau chaude sous le robinet puis le laisser égoutter. nettoyage periodique. Indication nettoyage du fltre à graisse 4 témoins de vitesse commencent Indication: à clignoter Nettoyer le filtre au lave-vaisselle : − Utilisez un produit lave-vaisselle classique − Ne mettez pas les filtres saturés en graisse avec de la vaisselle dans le lave-vaisselle − Choisissez un programme à basse température − Laissez d’abord égoutter le filtre après l’avoir nettoyé. Après 30 heures de fonctionnement du moteur, lorsque la hotte aspirante est éteinte, les 4 LEDs des boutons poussoirs de vitesse clignotent pendant 30 secondes. C'est l'indication pour le nettoyage du (des) filtre(s) à graisse métallique. du nettoyage au lave-vaisselle, le filtre Lors peut se décolorer à cause de la teneur en sel. Cette décoloration n’affecte en rien le fonctionnement du filtre. – 14 – Remise en place des filtres à graisse Sur le moteur dans la hotte aspirante, les filtres à charbon sont vissés à gauche et à droite sur le moteur. Le filtre à charbon se retire du moteur par un mouvement tournant et tirant. − Avant de remettre en place le filtre à graisse, nettoyez également les rebords du logement du filtre dans la hotte aspirante. − Saisissez le filtre avec vos deux mains. − Assurez-vous que le verrouillage ou le crochet du filtre se trouve sur la partie inférieure. − Placez la partie arrière du filtre dans l'ouverture et poussez ensuite la partie avant du filtre vers le haut en vous assurant qu'il se bloque. nouveau cassette à charbon actif peut être obtenu via le ou via le site Internet de Novy. Numéro d’article cassettes à charbon actif : 6200.055 (set de 2 pièces)

3.4 Changer l'éclairage

pouvez obtenir un nouveau filtre à graisse Vous dans les commerces spécialisés ou sur le site Tout d'abord, débranchez l'alimentation électrique de la hotte aspirante et laissez l'éclairage refroidir suffisamment. Web de Novy. Numéro de référence du filtre à graisse : 650 : 650.020 655 : 655.020 (2x)

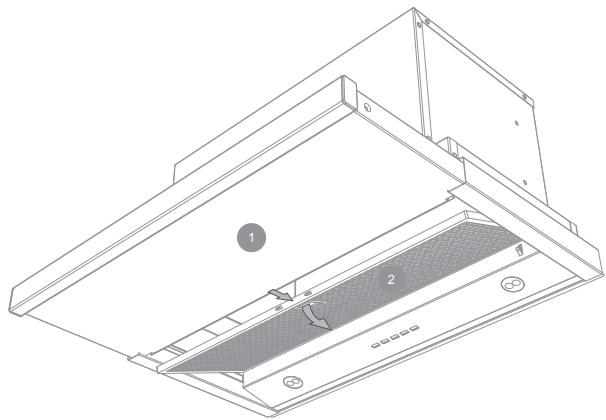

3.4.1 Enlèvement du filtre à graisses :

Protégez d'abord la plaque de cuisson. Les filtres à graisses peuvent être enlevés de la hotte aspirante en ouvrant le tiroir (1). Vous pouvez retirer les filtres à graisses de la hotte de cuisine en débloquant le verrou et en tirant les filtres vers le bas (2). Les filtres à graisses glisseront alors vers le bas, hors de la hotte aspirante.

3.3 Filtre de recyclage de l'air (optionnel)

Si vous avez opté pour le recyclage de l'air, les cassettes à charbon actif sont tournés à gauche et à droite sur le moteur de la hotte. Indicateur de remplacement du filtre de recyclage de l'air Indication: 4 témoins de vitesse s'allument

Après 120 heures de cuisson, lors de la mise hors service les 4 dels restent allumées pendant 30 secondes. Ces dels indiquent qu’il faut changer le filtre à charbon (si présent). Nous vous conseillons de nettoyer le filtre à graisse en même temps.

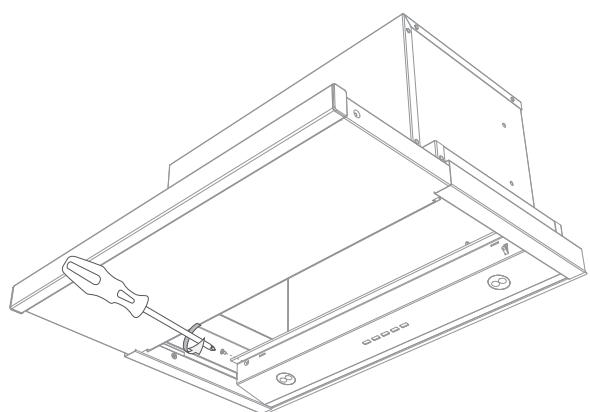

3.4.2 Enlèvement du support de spot :

Le support de spot complet peut être déposé en dévissant une vis à gauche et une autre à droite. Le support de spot peut alors être enlevé par le bas. Réinitialiser le témoin de remplacement filtres de recirculation nettoyage du filtre, il faut reprogrammer Après la hotte en appuyant pendant 3 secondes sur le bouton-poussoir pour la position

: soutenez continuellement le support Attention de spot. Le support de spot est toujours relié à du moteur. ses fils électriques. 3 sec Si vous n'en tenez pas compte, les 4 voyants lumineux resteront allumés pendant 30 secondes lorsque la hotte de cuisine sera éteinte. Accès au filtre de recyclage de l'air Protégez d'abord la plaque de cuisson. Les filtres à graisses peuvent être enlevés de la hotte aspirante en ouvrant le tiroir. Vous pouvez retirer les filtres à graisses de la hotte de cuisine en débloquant le verrou et en tirant les filtres vers le bas. Les filtres à graisses glisseront alors vers le bas, hors de la hotte aspirante. – 15 –

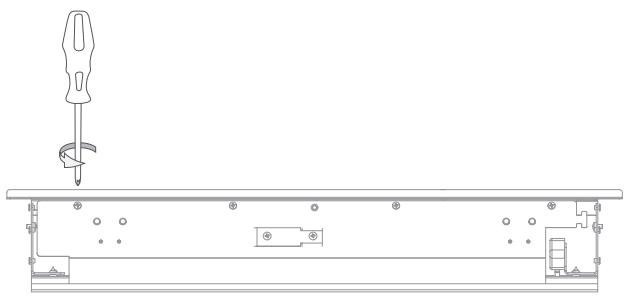

3.4.3 Enlèvement du cache-spot :

Vous pouvez enlever le cache-spot en dévissant ses 4 vis. Après le démontage du cache-spot, vous pouvez remplacer les spots LED.

3.4.6 Réassemblage des composants :

Après ces opérations, vous pouvez réassembler chaque pièce dans l'ordre inverse. Vérifiez que le(s) filtre(s) à graisses soi(en)t correctement placé(s) et fermement maintenu(s). L'alimentation électrique peut alors être rétablie sur la hotte de cuisine.

En cas de problemes techniques, n’hesitez pas a contacter notre Service de reparation: Tél. : +32 (0)56/36.51.02 Belgique France Tél. : +33 (0)3.20.94.06.62 Tél : +49 (0)511.54.20.771 Allemagne Tél. : +31 (0)88 011 91 10 Pays-Bas Tél : +44 (0)207 866 2493 Royaume-Uni Italie: Tel.: +39 (0)39.20.57.501 Pour les autres Pays: votre installateur local ou Novy +32 (0)56/36.51.02. en Belgique: Pour un traitement correct et rapide, il est indispensable que le service de réparation connaisse le type d'appareil dont vous disposez.

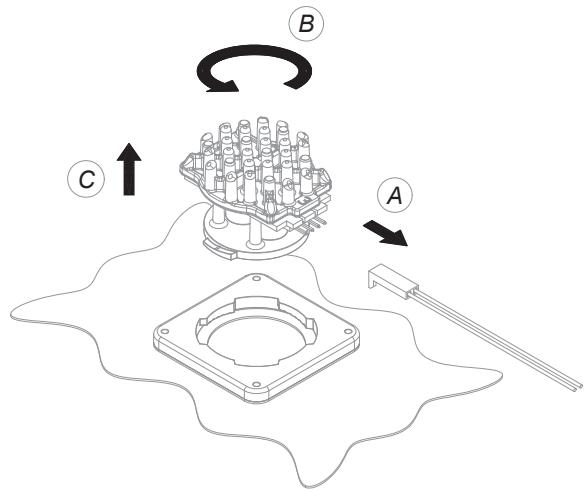

3.4.4 Enlèvement du spot LED :

A. Déconnectez d'abord le câble menant au spot LED à remplacer. La déconnexion se fait en libérant le verrou, en y appliquant une légère pression et en le retirant en même temps. B. Retirez ensuite le spot LED à remplacer en effectuant un léger mouvement de rotation dans le sens inverse des aiguilles d'une montre. C. Extrayez de l'anneau à baïonnette le spot LED à remplacer.

numéro de type se trouve sur une étiquette Leà l'intérieur de la hotte aspirante. Celui-ci devient visible dès que vous retirez le filtre de la hotte aspirante.

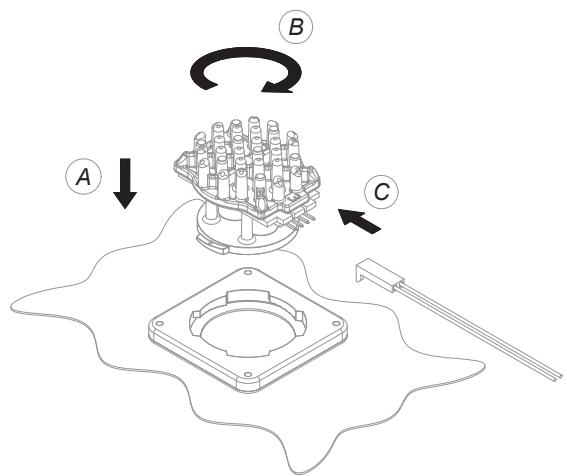

3.4.5 Montage du nouveau spot LED :

A. Insérez le nouveau spot LED dans l'anneau à baïonnette. B. Appliquez un mouvement de rotation dans le sens des aiguilles d'une montre, jusqu'à ce que le spot LED se verrouille. onnectez le câble d'alimentation. C. C

NOTE PAGE Mise en marche du moteur

p 13 Arrêt du moteur

p 13 Augmenter le régime moteur

p 13 Diminuer le régime moteur

p 13 Allumage de l’éclairage

p 13 Réinitialiser l’indicateur de nettoyage des filtres à graisses

p 14 Réinitialiser le témoin de remplacement filtres de recirculation pendant 3 secondes p 15

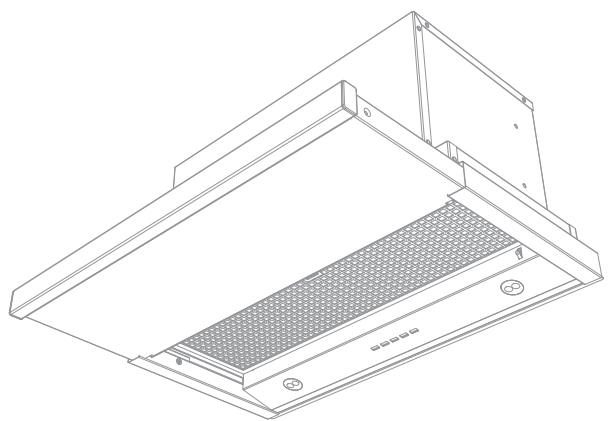

INDICATION EXPOSE NOTE Quatre LED clignotantes Le filtres à graisse doit être nettoyé. Si les instructions de nettoyage ne sont pas respectées, il en résultera une contamination excessive, un risque d’incendie et une perte d’e cacité. Quatre LED restent continuellement allumées Il est temps de remplacer le système de recirculation utilisé PAGE p 14 p 15 – 17 – Novy Essence
