D85IBE1S0 - D85IEE1S0B - Hotte de cuisine NEFF - Notice d'utilisation et mode d'emploi gratuit

Marque	NEFF
Modèle	D85IBE1S0 / D85IEE1S0B
Type de produit	Hotte de cuisine murale
Largeur	85 cm
Profondeur	50 cm
Hauteur (minimale avec cheminée)	60 cm
Poids net maximal	40 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de raccordement	À vérifier sur la plaque signalétique
Modes de fonctionnement	Évacuation d'air et recyclage d'air (accessoire requis)
Vitesses du ventilateur	3 vitesses + vitesse intensive (6 minutes)
Éclairage	LED, gradation possible
Commandes	Effleurement (tactile)
Filtres à graisse	Métalliques lavables au lave-vaisselle
Filtre à charbon actif	Optionnel, utilisable en mode recyclage
Entretien	Nettoyage régulier des filtres à graisse (tous les 2 mois)
Sécurité	Arrêt automatique de la vitesse intensive, protection contre les retours de flamme, aimants permanents (distance 10 cm pour implants)
Réparabilité	Réparation par SAV agréé uniquement – LED non remplaçables par l'utilisateur
Accessoires inclus	Kit de montage, gabarit, notice
Accessoires optionnels	Kit recyclage d'air (Z51AIU0X0, etc.), filtres de rechange
Altitude maximale d'utilisation	2000 m

FOIRE AUX QUESTIONS - D85IBE1S0 - D85IEE1S0B NEFF

Comment allumer la hotte et régler l'éclairage ?

Pour allumer la hotte, effleurez le symbole ①. Le ventilateur démarre à la vitesse 2. Pour allumer l'éclairage, effleurez le symbole ¯. L'éclairage fonctionne indépendamment du ventilateur.

Comment régler la vitesse du ventilateur ?

Effleurez les symboles 1, 2 ou 3 pour sélectionner la vitesse souhaitée. La vitesse 2 est la vitesse par défaut au démarrage.

Comment utiliser la vitesse intensive ?

Effleurez le symbole P pour activer la vitesse intensive. Elle dure environ 6 minutes, puis la hotte repasse automatiquement en vitesse 3. Pour désactiver avant la fin, effleurez à nouveau P.

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres en ouvrant la trappe de service. Nettoyez-les à la main avec de l'eau chaude et du détergent, ou au lave-vaisselle à 50 °C maximum. Laissez sécher avant de les remettre en place.

Comment activer le mode recyclage de l'air ?

Le mode recyclage nécessite l'installation d'un kit de démarrage spécial (réf. Z51AIU0X0, etc.) incluant un filtre à charbon actif. Suivez les instructions de montage fournies avec le kit.

Que faire si la hotte ne s'allume pas ?

Vérifiez : 1) que la fiche est correctement branchée, 2) qu'il n'y a pas de panne de courant, 3) que le fusible de l'appareil est intact. Si le problème persiste, contactez le service après-vente.

Comment changer une ampoule LED défectueuse ?

Les ampoules LED ne sont pas remplaçables par l'utilisateur. En cas de défaillance, faites appel au service après-vente ou à un installateur agréé.

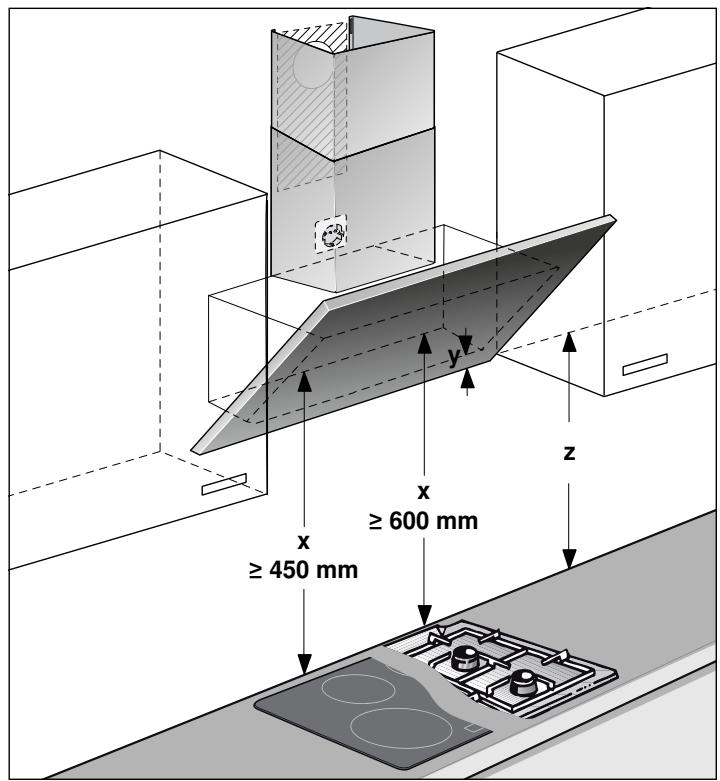

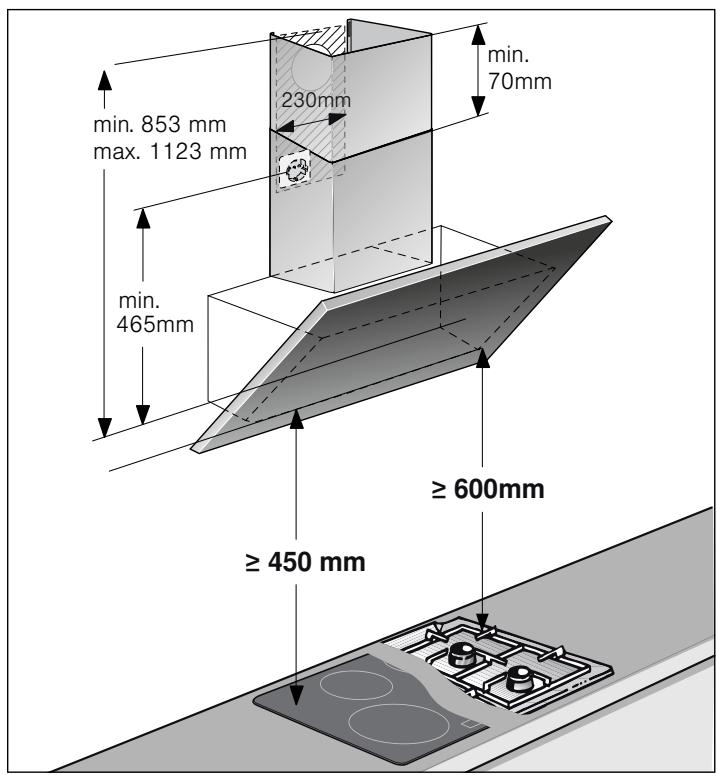

Quelles sont les distances de sécurité par rapport à la table de cuisson ?

Respectez les distances minimales indiquées dans la notice de montage : généralement 65 cm pour une table électrique et 75 cm pour une table à gaz. Consultez les consignes spécifiques à votre appareil de cuisson.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, l'utilisation sans filtre à graisse présente un risque d'incendie. Les dépôts de graisse peuvent s'enflammer. Nettoyez régulièrement les filtres et ne faites jamais fonctionner la hotte sans filtre.

Comment obtenir une traduction de la notice ?

Sur le site notice-facile.com, sélectionnez votre langue dans le menu déroulant et saisissez votre adresse email. Une version traduite vous sera envoyée gratuitement.

MODE D'EMPLOI D85IBE1S0 - D85IEE1S0B NEFF

Notice d'utilisation et de montage

Table des matières

NOTICE D'UTILISATION 2

Utilisation conforme 2

Précautions de sécurité importantes 3

Protection de l'environnement 5

Modes 5

Utilisation de l'appareil 6

Nettoyage et maintenance 6

Anomalies, que faire ? 8

Service après-vente 9

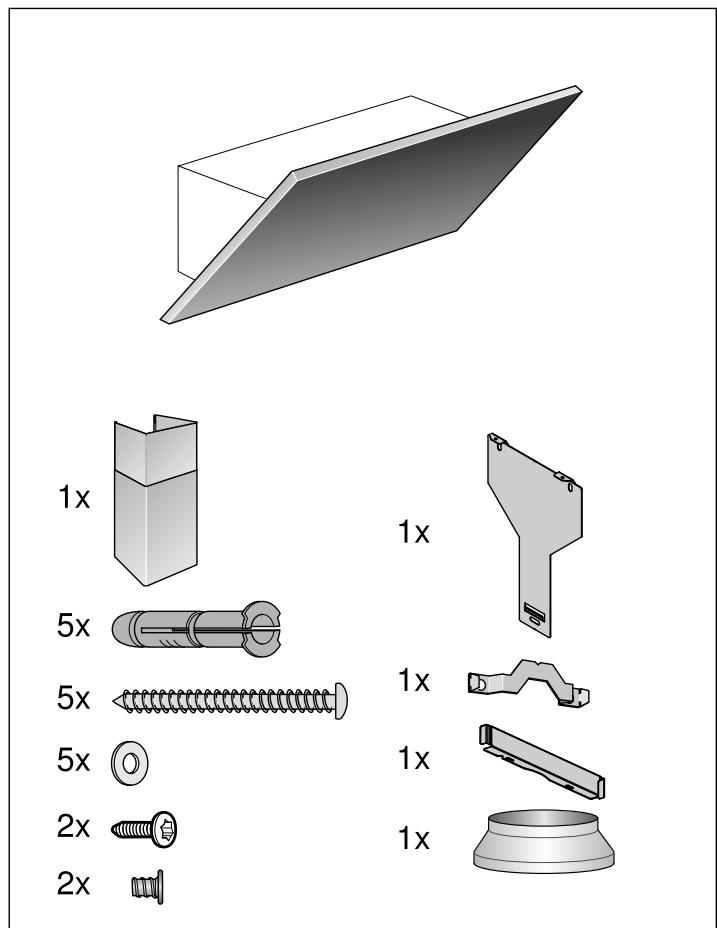

NOTICE DE MONTAGE 10

Précautions de sécurité importantes 11

Consignes générales 13

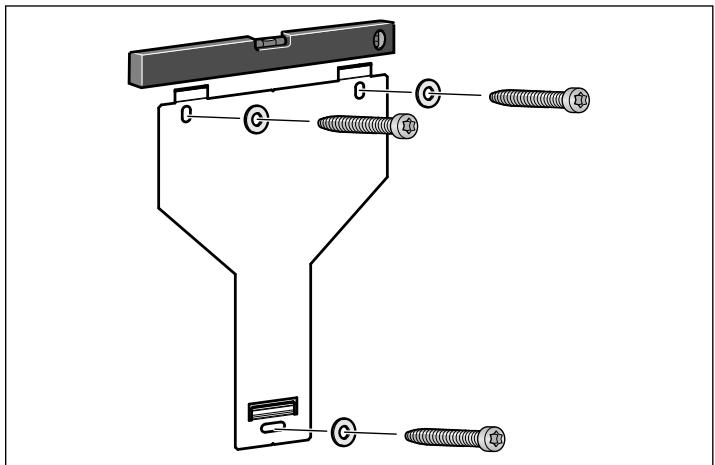

Installation 13

NOTICE D'UTILISATION

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.neff-international.com et la boutique en ligne : www.neffeshop.com

Utilisation conforme

Lire attentivement ce manuel. Ce n'est qu'ainsi que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexpert ou des erreurs de manipulation.

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2000 m. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont compris les risques qui en résultent.

Ne permettez jamais aux enfants de jouer avec l'appareil. Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont âgés de 15 ans et plus et agissant sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.

Précautions de sécurité importantes

Mise en garde - Risque d'asphyxie !

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

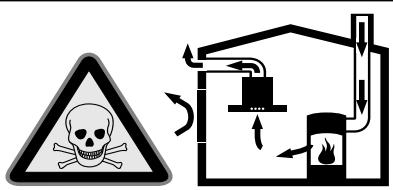

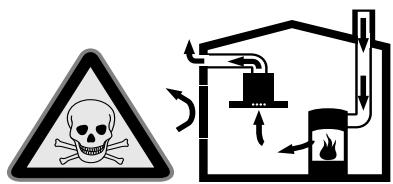

Mise en garde - Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au bois, au fioul ou au charbon, chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde - Risque d'incendie !

• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse.
• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamment rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Éteindre le foyer. Étouffer les flammes prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans récipient placé dessus dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Lors du fonctionnement simultané de plusieurs foyers à gaz, il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers à gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5 kW (Wok) chauffe autant que deux brûleurs à gaz.

Mise en garde - Risque de brûlure !

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.

Mise en garde - Risque de blessure !

• Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'appareil peuvent tomber. Ne pas déposer d'objets sur l'appareil.
• La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder directement les lampes LED allumées plus de 100 secondes.

Mise en garde - Risque de blessures !

La trappe de service en acier inoxydable peut osciller. Ouvrez et fermez toujours lentement la trappe de service en acier inoxydable. Ce faisant, veillez à ce qu'elle n'oscille pas une fois que vous la relâchez.

Mise en garde - Danger par magnétisme !

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Mise en garde - Risque de choc électrique !

• Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Causes de dommages

Attention !

Risque de détérioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente).

Risque d'endommagement par sollicitation incorrecte des éléments de design. Ne tirez pas sur les éléments de design. Ne posez ou ne suspendez aucun objet sur/à des éléments de design.

Protection de l'environnement

Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils pour économiser encore plus d'énergie lors de l'utilisation de l'appareil et pour éliminer correctement l'appareil.

Économies d'énergie

Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser la vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. - En cas d'intenses vapeurs de cuisson, sélectionner une vitesse de ventilateur plus importante à temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. Éteindre la hotte aspirante quand elle n'est plus utilisée. Éteindre l'éclairage quand il n'est plus utilisé. Nettoyer le filtre selon les intervalles indiqués ou le remplacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.

Élimination écologique

Éliminez l'emballage en respectant l'environnement.

Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Modes

Mode Évacuation de l'air

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres à graisse et un filtre au charbon actif, puis il revient dans la cuisine.

Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtre au charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

Utilisation de l'appareil

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Bandeau de commande

1

2

3

P

点

Symbole	Explication
①	Ventilateur marche/arrêt
1-3	Vitesses de ventilation
P	Vitesse intensive
¯	Lumière marche/arrêt/gradation

Régler le ventilateur

Activation

Effleurez le symbole ①.

Le ventilateur démarre à la vitesse de ventilation 2.

Régler le niveau de puissance

Effleurez le symbole 1, 2 ou 3 pour régler une autre vitesse de ventilation.

Désactivation

Effleurez le symbole ①.

La vitesse intensive

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.

Activation

Effleurez le symbole P.

Remarque : Au bout d'environ 6 minutes, la hotte aspirante rebascule d'elle-même sur la vitesse de ventilation 3.

Désactivation

Si vous voulez désactiver la vitesse intensive avant l'écoulement du temps préréglé, effleurez le symbole P.

Éclairage

Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.

Effleurez le symbole O.

Nettoyage et maintenance

Mise en garde - Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage.

De l'humidité qui pénètre peut provoquer un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

Mise en garde - Risque de choc électrique !

De l'humidité qui pénètre peut provoquer un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.

Mise en garde - Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Mise en garde - Risque de blessures !

La trappe de service en acier inoxydable peut osciller. Ouvrez et fermez toujours lentement la trappe de service en acier inoxydable. Ce faisant, veillez à ce qu'elle n'oscille pas une fois que vous l'avez relâchée.

Nettoyants

Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. Ne pas utiliser

de produits agressifs ou récurants, par ex. de la poudre ou de la crème à récurer, de produits de nettoyage fortement alcoolisés, de tampons en paille métallique ni d'éponges grattantes, de nettoyeurs haute pression ni de nettoyeurs à vapeur, de nettoyants dissolvant le calcaire, de nettoyants universels agressifs, d'aérosols pour four.

Remarque : Rincez soigneusement les chiffons de nettoyage neufs avant de les utiliser.

Remarque : Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.

Surface	Nettoyants
Acier inox	Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette et séchez avec un chiffon doux. Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. Des produits d'entretien spécial inox sont dis- ponibles auprès du service après-vente ou dans les commerces spécialisés. Appliquez avec un chiffon doux une pellicule mince de produit d'entretien.
Surfaces laquées	Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. N'utilisez pas de nettoyant pour inox.
Aluminium et plas- tique	Eau chaude additionnée de produit à vaisselle : nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre.
Verre	Nettoyant pour vitres : Nettoyez avec un chiffon doux. N'utilisez pas de racloir à verre.
Éléments de com- mande	Eau chaude additionnée de produit à vaisselle : Nettoyez avec une lavette humide et séchez avec un chiffon doux. Risque d'électrocution par pénétration d'humidité. Risque de détérioration de l'électronique par pénétration d'humidité. Ne nettoyez jamais les éléments de commande avec un chiffon humide. N'utilisez pas de nettoyant pour inox.

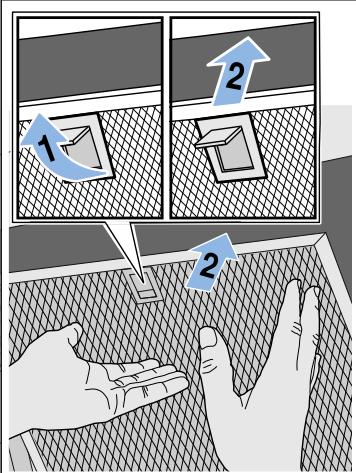

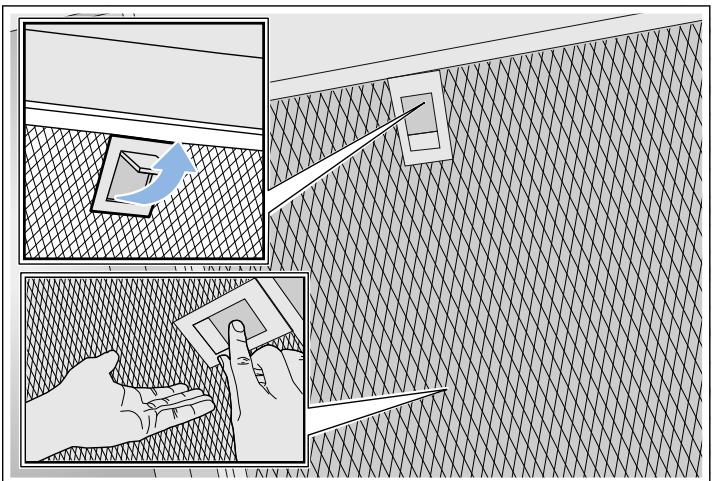

Retirer le filtre métallique à graisse

Remarque : La trappe de service en acier inoxydable peut osciller. Ouvrez et fermez lentement la trappe de service en acier inoxydable.

1. Ouvrez lentement la trappe de service en acier inoxydable. Ce faisant, veillez à ce qu'elle n'oscille pas une fois que vous la relâchez.
2. Ouvrez le verrouillage, puis rabattez le filtre métallique à graisse. En plaçant l'autre main sous le filtre métallique à graisse, interceptez ce dernier.
3. Sortez le filtre métallique à graisse de sa fixation.

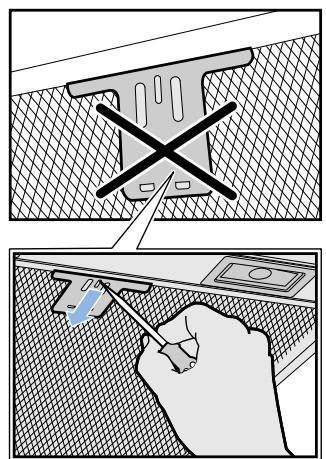

Remarques

• La graisse peut s'accumuler en bas du filtre métallique à graisse. Pour éviter tout égouttement de graisse, tenez le filtre métallique à graisse à l'horizontal.

Nettoyer le filtre métallique à graisse

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

Mise en garde - Risque d'incendie !

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Nettoyez régulièrement le filtre à graisse. Ne faites jamais fonctionner l'appareil sans filtre à graisse.

Remarques

N'utilisez pas de détergents agressifs, contenant de l'acide ou fortement alcalins. - Nous vous recommandons de nettoyer les filtres à graisse tous les deux mois. - Pendant le nettoyage des filtres métalliques à graisse, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide. - Vous pouvez laver les filtres métalliques à graisse au lave-vaisselle ou à la main.

À la main :

Remarque : En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous pouvez le commander via la boutique en ligne.

Trempez les filtres à graisse métalliques dans du produit de nettoyage chaud. Utilisez une brosse pour le nettoyage, puis rincez bien les filtres. Laissez s'égoutter les filtres à graisse métalliques sur une surface absorbante.

Au lave-vaisselle :

Remarque : lors du nettoyage au lave-vaisselle, de légères décolorations peuvent apparaître. Les décolorations n'influent en aucun cas sur le fonctionnement des filtres à graisse métalliques.

Utilisez un liquide vaisselle ménager. - Ne nettoyez pas les filtres à graisse métalliques fortement encrassés en même temps que la vaisselle. - Placez les filtres à graisse métalliques librement dans le lave-vaisselle. Ne coincez pas les filtres à graisse métalliques. Pour le réglage de la température, choisissez 50 °C maximum.

Incorporer le filtre métallique à graisse

Mise en garde - Risque de blessure !

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Remarques

Nettoyez toutes les parties du boîtier accessibles. La trappe de service en acier inoxydable peut osciller. Ouvrez et fermez lentement la trappe de service en acier inoxydable.

1. Mettez en place le filtre à graisse métallique et encliquetez le verrouillage. En plaçant l'autre main sous le filtre à graisse métallique, interceptez ce dernier. Remarque : veillez à placer correctement les filtres à graisse métalliques.
2. Si le filtre à graisse métallique n'a pas correctement été mis en place, ouvrez le verrouillage et mettez-le correctement en place.

Anomalies, que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez vérifier les points suivants :

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débranchez la fiche secteur ou enlevez le fusible dans le boîtier à fusibles. Appelez le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de courant	Vérifier si d'autres appareils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si le fuse pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les lampes DEL sont défec-tueuses.	Apperez le service après-venture.
L'éclairage des touches ne fon-cionne pas.	L'unité de com-mande est défec-tueuse.	Apperez le service après-venture.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique).

!Mise en garde - Risque de blessure !

La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder directement les lampes LED allumées plus de 100 secondes.

Service après-vente

Lors de votre appel, veuillez indiquer le numéro de produit (E-Nr.) et le numéro de fabrication (FD-Nr.), afin de nous permettre de mieux vous aider. Vous trouverez la plaque signalétique avec les numéros sur le dessus de l'appareil.

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070 222 143

FR 0140104210

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d'origine adaptées à votre appareil.

Accessoires

(non compris dans la livraison)

Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil.

Remarque : Respectez les instructions de montage, chapitre Accessoires.

Accessoires	Référence
Kit de démarrage pour le mode recyclage de l'air (hotte inclinée avec cheminée)	Z51AIU0X0
Filtre de rechange pour kit de démarrage	Z51AIA0X0
Kit de démarrage pour le mode recyclage (hotte inclinée sans cheminée)	Z51AIT0X0
Filtre de rechange pour Kit de démarrage	Z51AIA0X0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte inclinée avec cheminée)	Z51AIS0X0
Kit de démarrage pour le mode recyclage avec filtre régénéable (hotte inclinée sans cheminée)	Z51AIROX0
Module de recyclage de l'air CleanAir	Z51AXCON0
Filtre de rechange pour module de recyclage CleanAir (non régénéable)	Z5170X1
Filtre de rechange pour module de recyclage CleanAir (régénéable)	Z50XXPOX0

NOTICE DE MONTAGE

Cet appareil s'installe contre un mur. - Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé. - Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes. - L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation. - Accessoires spéciaux : tenez compte de la notice d'installation les accompagnant. - Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.

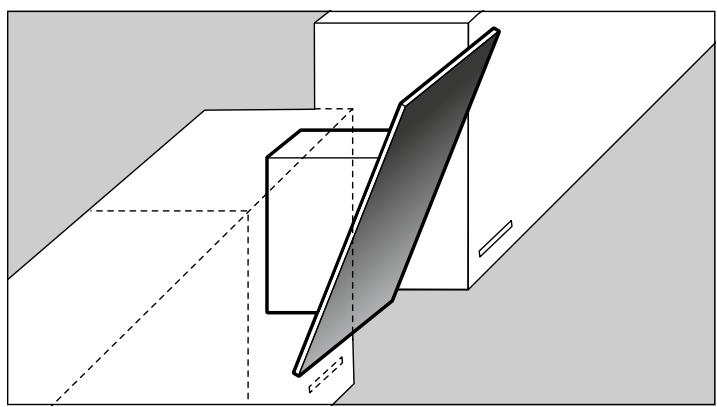

Remarque : Nous vous recommandons d'accrocher l'appareil de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson soient respectées.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité.

Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Les surfaces de l'appareil sont fragiles. Lors de l'installation, évitez de les endommager.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Mise en garde - Risque d'incendie !

• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Respectez les indications relatives à votre appareil de cuisson. Si votre table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.
• Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Mise en garde - Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.

Mise en garde – Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourrait évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Mise en garde – Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Mise en garde - Risque de blessure !

• Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection. Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
• Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. Ne pas effectuer des modifications sur la construction électrique ou mécanique.

Mise en garde - Risque de blessures !

La trappe de service en acier inoxydable peut osciller. Ouvrez et fermez toujours lentement la trappe de service en acier inoxydable. Ce faisant, veillez à ce qu'elle n'oscille pas une fois que vous la relâchez.

Mise en garde - Danger par magnétisme !

La façade de l'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Si vous portez un implant électronique, respectez une distance d'au moins 10 cm entre vous et l'avant de l'appareil.

Mise en garde - Risque de choc électrique !

• Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
• À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Mise en garde - Risque de choc électrique !

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Mise en garde - Risque d'asphyxie !

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec le matériel d'emballage.

Consignes générales

Vérifier le mur

Le mur doit être plat, vertical et offrir une portance suffisante. La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre. - Les vis et chevilles ci-jointes conviennent pour la maçonnerie massive. En présence d'autres matériaux de construction (p. ex. la plaque de plâtre, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants. La hotte aspirante pèse 40 kg max.

Branchement électrique

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique sur le dessus de l'appareil.

Longueur du câble de branchement : env. 1,30 m

Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.

Mise en garde - Risque d'électrocution !

À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. Si la prise n'est plus accessible après l'installation, un système coupe-circuit dans les phases est à prévoir dans l'installation à câblage fixe, conformément aux dispositions d'installation. Seul un électricien qualifié est autorisé à intervenir sur l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.

Installation

Préparer l'appareil

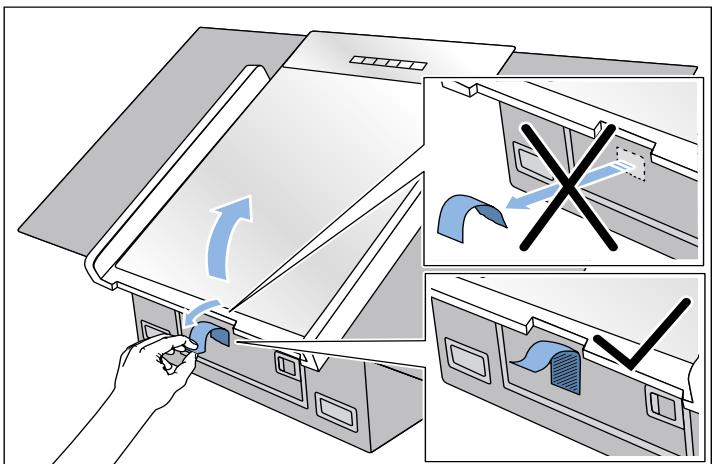

1. Détachez les bandes adhésives de la trappe de service en acier inoxydable et ouvrez cette dernière. Ne détachez pas entièrement les bandes adhésives de l'appareil.

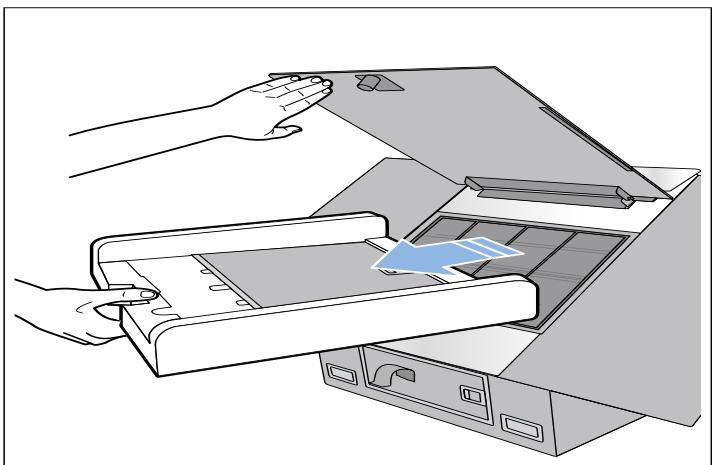

1. Retirez le styropore et le filtre métallique à graisse de l'appareil.

1. Mettez en place le filtre métallique à graisse dans l'appareil.

Respectez pour ce faire les consignes du chapitre "Incorporer le filtre métallique à graisse" à la page 8.

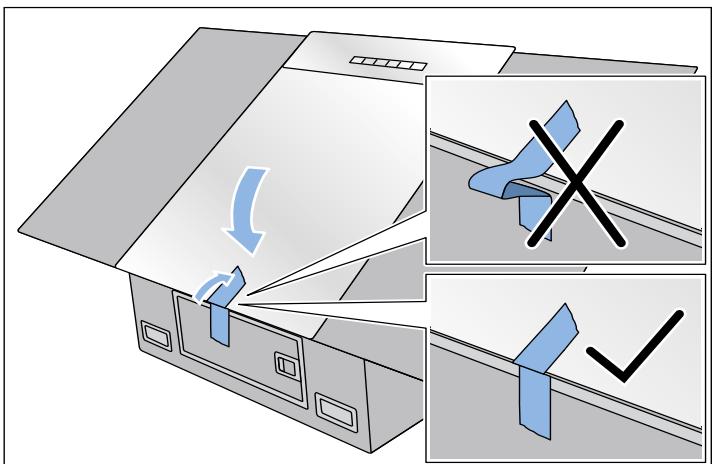

1. Fermez et fixez la trappe de service en acier inoxydable. Utilisez pour ce faire les bandes adhésives.

Remarque : Fixez les bandes adhésives de manière à ce que la trappe de service en acier inoxydable ne bouge pas.

Préparer l'installation

Attention !

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.

Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes. L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

1. Déterminez la position de la hotte et marquez légèrement l'emplacement du bord inférieur de l'appareil sur le mur. Déterminez le centre en partant de la table de cuisson.

Remarque : Nous vous recommandons d'accrocher la hotte de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. Assurez-vous que les distances de sécurité indiquées par rapport à la table de cuisson sont respectées.

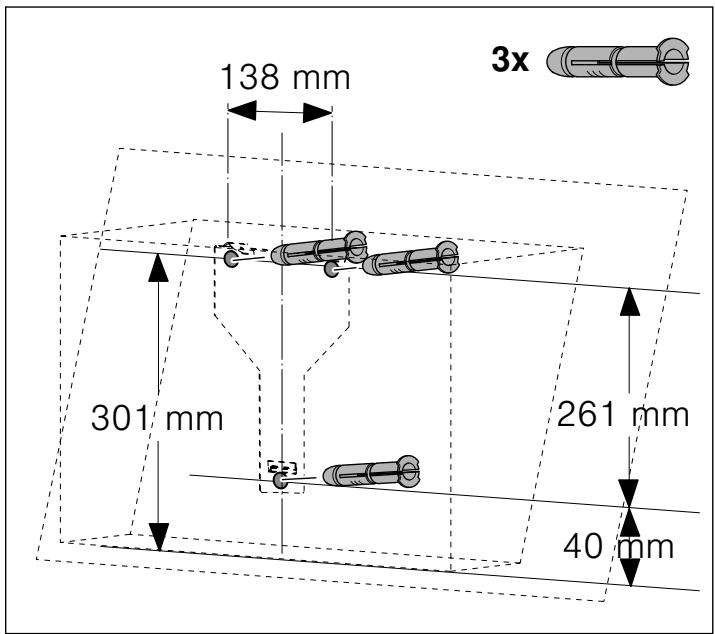

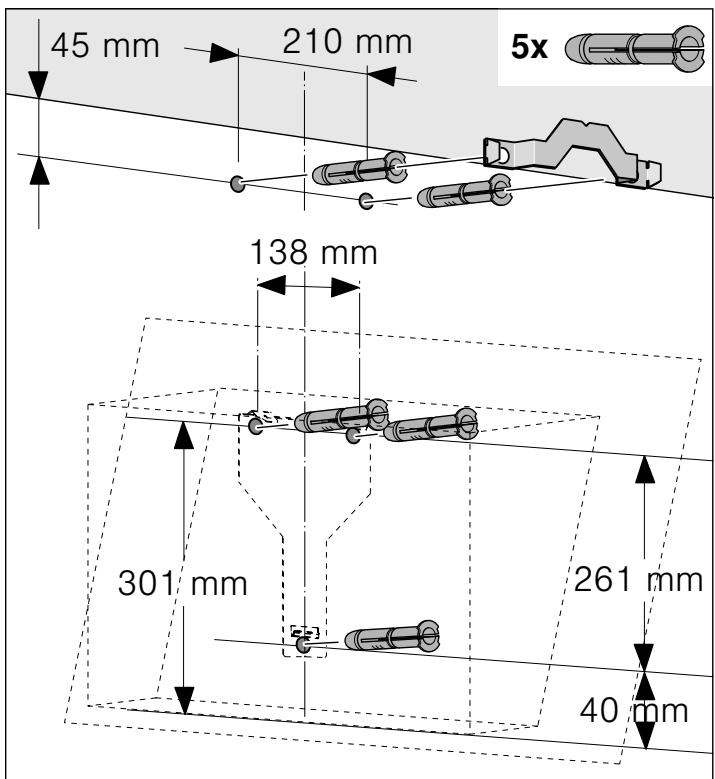

1. Posez le gabarit sur la ligne pré-marquée et fixez-le. Marquez les positions des vis. Pour l'installation du capot de cheminée, le gabarit doit être séparé à l'intersection indiquée.
2. Pour les fixations, percez des trous de 8 mm de diamètre et profonds de 80 mm, retirez le gabarit, puis enfoncez les chevilles jusqu'à ras du mur.

Installation avec capot de cheminée

Installation sans capot de cheminée

Installation

Serrez à la main la suspension pour la hotte, alignez-la horizontalement avec un niveau à bulle, puis vissez.

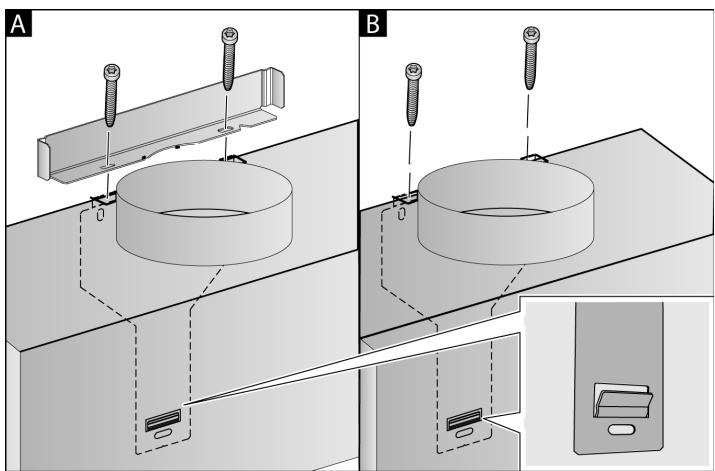

Accrocher et aligner l'appareil

1. Accrochez l'appareil de sorte qu'il s'encliquette fermement dans les pièces d'accrochage.
2. Si nécessaire, vous pouvez déplacer l'appareil vers la droite ou la gauche.
3. Serrez fermement les vis du dispositif d'accrochage. Maintenez l'angle en même temps. A

1. Si aucune gaine n'est montée, vissez deux vis de sécurité sans angle. B
2. Retirez entièrement les bandes adhésives.

Fixez les pièces de connexion des conduits

Si vous utilisez la hotte en mode évacuation, la pièce de connexion pour conduits doit être en place. Si vous utilisez la hotte en mode recirculation de l'air, un accessoire spécial doit être posé. Pour ce faire, respectez les instructions d'installation jointes.

Remarque : En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.

Tuyau d'évacuation Ø 150 mm (diamètre recommandé)

Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.

Conduit d'évacuation Ø 120 mm

1. Fixez le manchon réducteur directement contre le manchon d'évacuation.
2. Fixez le conduit d'évacuation contre le manchon réducteur.
3. Étanchez les deux zones de jonction avec un moyen approprié.

Monter le capot de cheminée

Si vous utilisez la hotte en mode évacuation, un capot de cheminée doit être posé.

L'installation d'un capot de cheminée n'est pas nécessaire en mode recirculation.

Mise en garde - Risque de blessure!

Pendant l'installation, à cause des arêtes vives, portez toujours des gants de protection.

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veillez à ne pas plier ni coincer le câble d'alimentation.

1. Séparez les capots de cheminée. Pour ce faire, retirez le ruban adhésif.
2. Retirez les pellicules protectrices recouvrant les deux capots de cheminée.
3. Faites coulisser les capots de cheminée l'un dans l'autre.

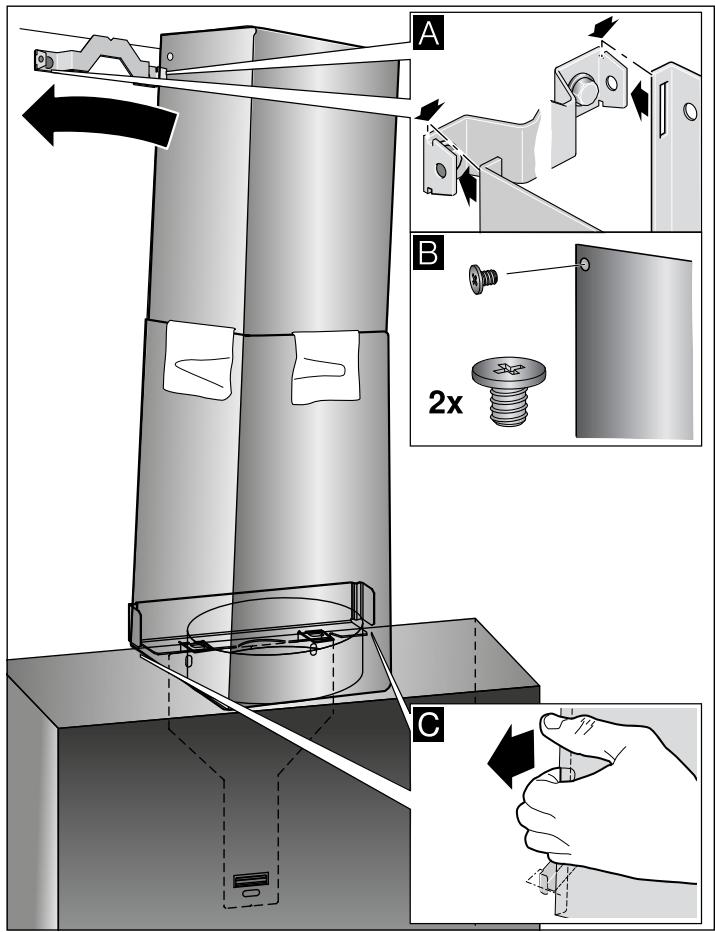

Remarques

• Pour éviter les rayures, posez du papier, à titre de protection, sur les bords du capot extérieur.
• Les ouïes du capot intérieur de cheminée regardent vers le bas.
• Poser les capots de cheminée sur l'appareil.
• Poussez le capot de cheminée intérieur vers le haut et accrochez-le sur les côtés gauche et droit contre la cornière de retenue, puis encliquetez-le vers le bas. A
• À l'aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de retenue. B

1. Clipsez le capot de cheminée inférieur contre la cornière de retenue. Le câble d'alimentation ne doit pas être endommagé ! ©

Remarque : Si un accessoire spécial de recirculation d'air a été installé et que la hotte est utilisée sans capot de cheminée, le câble doit être enroulé sur les manchons.
