¡ Ne branchez pas l’appareil si ce dernier a été endommagé durant le transport. 1.2 Utilisation conforme Cet appareil est conçu pour être encastré uniquement. Respecter les instructions de montage spécifiques. La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Utilisez l‘appareil uniquement : ¡ pour aspirer les vapeurs de cuisson. ¡ pour un usage privé et dans les pièces fermées d’un domicile. 2
N’utilisez pas l’appareil : ¡ avec une minuterie externe 1.3 Restrictions du périmètre utilisateurs Les enfants de 8 ans et plus, les personnes souffrant d’un handicap physique, sensoriel ou mental ou ne détenant pas l’expérience et/ ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu’ils aient compris les dangers qui en émanent. Les enfants ne sont pas autorisés à jouer avec l'appareil. Les enfants ne doivent en aucun cas s’occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 15 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l’appareil et du cordon d’alimentation secteur. 1.4 Utilisation sûre AVERTISSEMENT ‒ Risque d'asphyxie ! Les enfants risquent de s’envelopper dans les matériaux d’emballage ou de les mettre sur la tête et de s’étouffer. ▶ Conserver les matériaux d’emballage hors de portée des enfants. ▶ Ne jamais laisser les enfants jouer avec les emballages. Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer. ▶ Conserver les petites pièces hors de portée des enfants. ▶ Ne pas laisser les enfants jouer avec les petites pièces.

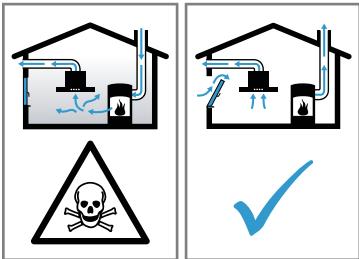

4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. ▶ Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. ▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber). ▶ Installez l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d’un capot fermé et non amovible. Il ne doit pas y avoir de projection d’étincelles. L'huile et la graisse chaudes s'enflamment rapidement. ▶ Surveillez constamment l'huile et la graisse chaudes. ▶ N'éteignez jamais de l'huile ou de la graisse enflammée avec de l'eau. Éteignez le foyer. Étouffez les flammes prudemment avec un couvercle, une couverture ou quelque chose de similaire. Les foyers à gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu. ▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus. Le fonctionnement simultané de plusieurs foyers au gaz engendre une forte production de chaleur. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu. ▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus. ▶ Réglez la vitesse de ventilation la plus élevée. ▶ Ne faites jamais fonctionner en même temps deux foyers à gaz à feu vif pendant plus de 15 minutes. Deux foyers à gaz correspondent à un brûleur grande puissance. ▶ Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la plus grande flamme pendant plus de 15 minutes, par ex. un wok. AVERTISSEMENT ‒ Risque de brûlures ! Les éléments accessibles deviennent chauds pendant le fonctionnement. ▶ Ne touchez jamais les éléments chauds. ▶ Éloignez les enfants. 3
▶ Nettoyez l'intérieur de l'appareil avec précaution. Les objets déposés sur l'appareil peuvent tomber. ▶ Ne déposez aucun objet sur l’appareil. Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. ▶ N'effectuez aucune modification sur la construction électrique ou mécanique. Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre. Risque de blessure lors de l'ouverture et de la fermeture de la charnière. ▶ Ne posez jamais les doigts dans la zone mobile de la charnière. La lumière de l'éclairage par LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). ▶ Ne regardez pas directement l'éclairage par LED allumé pendant plus de 100 secondes. AVERTISSEMENT ‒ Danger : magnétisme ! L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline. ▶ Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l’appareil.
Un appareil endommagé ou un cordon d’alimentation secteur endommagé est dangereux. ▶ N'utilisez jamais un appareil endommagé. ▶ Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. ▶ Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles. ▶ Appelez le service après-vente. → Page 13 Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. ▶ En cas d’endommagement du cordon d’alimentation secteur, celui-ci doit être remplacé par un personnel qualifié. L’infiltration d’humidité peut occasionner un choc électrique. ▶ Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur. ▶ Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l’appareil. AVERTISSEMENT ‒ Risque d'explosion ! Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d’aluminium situées dans le compartiment de nettoyage du lave-vaisselle. ▶ N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer. ▶ Nettoyez régulièrement le filtre à graisse.
▶ Ne nettoyez jamais les éléments de commande avec un chiffon humide. Un nettoyage incorrect endommage les surfaces. ▶ Respectez les consignes de nettoyage. ▶ N’utilisez pas de produits de nettoyage agressifs ou récurants. ▶ Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. ▶ Ne nettoyez jamais les éléments de commande avec un nettoyant pour inox.
▶ Le conduit d'évacuation doit être installé à partir de l'appareil avec au moins 1° de pente. Si vous sollicitez les éléments de design de manière incorrecte, ils peuvent se casser. ▶ Ne tirez pas sur les éléments de design. ▶ Ne posez ou ne suspendez aucun objet sur/à des éléments de design. Les surfaces peuvent être endommagées par un film protecteur non retiré. ▶ Retirez le film protecteur de toutes les parties de l'appareil avant de l'utiliser pour la première fois. Les surfaces laquées sont fragiles. ▶ Respectez les consignes de nettoyage. → "Nettoyer l'appareil", Page 10 ▶ Protégez les surfaces laquées contre les rayures.
3.1 Élimination de l'emballage Les emballages sont écologiques et recyclables. ▶ Veuillez éliminer les pièces détachées après les avoir triées par matière. Eliminez l'emballage en respectant l'environnement.
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant. Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. ¡ Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. Utilisez uniquement la vitesse intensive en cas de besoin.
¡ Les odeurs se répandent moins dans la pièce. Éteignez l'éclairage quand vous n'en avez plus besoin. ¡ Lorsque l'éclairage est éteint, il ne consomme pas d'énergie. Nettoyez ou remplacez les filtres aux intervalles spécifiés. ¡ L'efficacité du filtre est conservée. Utilisez le couvercle de cuisson. ¡ Les vapeurs de cuisson et les condensats sont réduits. N'utilisez les fonctions supplémentaires qu'en cas de besoin. ¡ La désactivation des fonctions supplémentaires permet de réduire la consommation d'énergie.
Vous pouvez utiliser votre appareil en mode évacuation extérieure ou en mode recirculation de l'air. L'indicateur de saturation doit être réglé en fonction du mode de fonctionnement sélectionné et des filtres utilisés. 5
L'air ne doit pas être acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne s'applique pas aux appareils de recyclage). ¡ Si l’air sortant circule par une cheminée ou une cheminée d'évacuation des gaz, vous devrez d'abord obtenir l’accord d’un ramoneur compétent. ¡ Si l’air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.
L’air aspiré est nettoyé par l'intermédiaire des filtres à graisse et d'un filtre anti-odeurs, puis il est renvoyé dans la pièce. Pour lier les odeurs en mode recirculation de l'air, vous devez installer un filtre anti-odeurs. Pour connaître les différentes possibilités d’utiliser l’appareil en mode recirculation de l’air, consultez notre catalogue ou votre revendeur spécialisé. Vous pouvez vous procurer les accessoires dans un commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne.
Réduire la vitesse de ventilation Augmenter la vitesse de ventilation Activer ou désactiver la vitesse intensive
Activer ou désactiver la fonction AirFresh Activer ou désactiver la réduction du bruit Allumer ou éteindre l'éclairage Régler la luminosité
Le champ de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l’état de fonctionnement.
Réduire la vitesse de ventilation Activer la poursuite du ventilateur Augmenter la vitesse de ventilation Activer ou désactiver la vitesse intensive
Activer ou désactiver la réduction du bruit Activer ou désactiver Ambient Light Réduire la vitesse de ventilation Activer la poursuite du ventilateur Augmenter la vitesse de ventilation Activer ou désactiver la vitesse intensive
Activer ou désactiver la réduction du bruit Activer ou désactiver le mode automatique Allumer ou éteindre l'éclairage Régler la luminosité
▶ Appuyez sur jusqu'à ce que apparaisse. a La poursuite du ventilateur démarre à la vitesse de ventilation 1. a L'appareil s'éteint automatiquement après env. 10 minutes.
Variante 1 ▶ Appuyez sur
▶ Appuyez sur .
▶ Appuyez sur . a L'affichage indique .
▶ Appuyez sur .
▶ Appuyez sur . a La ventilation s’arrête automatiquement si le capteur ne détecte plus de modification de la qualité de l’air ambiant. a Le mode automatique dure au maximum 4 heures.
En mode automatique, un capteur installé dans l'appareil détecte l'intensité des odeurs de cuisson et de rôtissage. Selon le réglage de la sensibilité du capteur, la vitesse de ventilation optimale est automatiquement activée. Si la commande du capteur réagit trop faiblement ou trop fortement, vous pouvez modifier le réglage de la sensibilité du capteur. ¡ Réglage usine : 5 ¡ Réglage le plus bas : 0 ¡ Réglage le plus élevé : 9
Condition : L'appareil est allumé. 1. Maintenez enfoncé . a Le réglage s’affiche après environ 1 seconde. 2. Pour modifier le réglage, appuyez sur ou . 3. Relâchez pour enregistrer le réglage.
Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. ▶ Appuyez sur .
Vous pouvez allumer et éteindre Ambient Light indépendamment de la ventilation. ▶ Appuyez sur .
▶ Saisissez le centre du couvercle du filtre et ouvrez-le avec précaution.
Après le nettoyage des filtres à graisse ou le remplacement des filtres à odeurs, l'indicateur de saturation peut être réinitialisé. Conditions ¡ Après avoir éteint l'appareil, l'affichage indique pour les filtres à graisse. ¡ Après avoir éteint l'appareil, l'affichage indique pour les filtres anti-odeurs. ▶ Appuyez sur . a L'indicateur de saturation est réinitialisé.
L'indicateur de saturation doit être réglé selon le filtre utilisé. Condition : L'appareil est allumé. 1. Maintenir enfoncé. ‒ Pour régler le mode recirculation de l'air (filtre non régénérable), appuyer sur les touches ou jusqu'à ce que l'affichage indique . ‒ Pour régler le mode recirculation de l'air (filtre régénérable), appuyer sur les touches ou jusqu'à ce que l'affichage indique . ‒ Pour régler le mode évacuation extérieure, appuyer sur les touches ou jusqu'à ce que l'affichage indique . 2. Relâcher pour enregistrer le réglage.
Condition : L'appareil est allumé. ▶ Appuyez simultanément sur et pendant environ 3 secondes jusqu'à ce qu'un signal retentisse. a L'affichage indique .
Condition : L'appareil est allumé. Vous pouvez vous procurer les produits de nettoyage appropriés auprès du service après-vente ou sur la boutique en ligne. AVERTISSEMENT ‒ Risque d'électrocution ! L’infiltration d’humidité peut occasionner un choc électrique. ▶ Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur. ▶ Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l’appareil. AVERTISSEMENT ‒ Risque de brûlures ! L'appareil devient chaud pendant son utilisation. ▶ Laissez refroidir l'appareil avant de le nettoyer. ATTENTION ! Des produits nettoyants inappropriés peuvent endommager les surfaces de l’appareil. ▶ Ne pas utiliser de produits de nettoyage agressifs ou récurants. ▶ N’utilisez pas de nettoyants fortement alcoolisés. ▶ Ne pas utiliser de tampon en paille métallique ni d’éponge à dos récurant. ▶ Utilisez uniquement des nettoyants pour vitres, des racloirs à verre ou des produits d'entretien pour acier inox si ceux-ci sont recommandés dans les instructions de nettoyage de la pièce correspondante. ▶ Rincez soigneusement les tissus et éponges avant de les utiliser.
Nettoyez l'appareil comme indiqué, afin de ne pas endommager les différentes surfaces et pièces par un nettoyage incorrect ou par des produits de nettoyage non appropriés. AVERTISSEMENT ‒ Risque d'explosion ! Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d’aluminium situées dans le compartiment de nettoyage du lave-vaisselle. ▶ N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes.
▶ Laissez refroidir l'appareil avant de le nettoyer. AVERTISSEMENT ‒ Risque de blessure ! Certaines pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Nettoyez l'intérieur de l'appareil avec précaution. 1. Respectez les informations sur les produits de net-
→ "Produits de nettoyage", Page 10 2. Selon la surface, nettoyez comme suit : ‒ Nettoyez les surfaces en acier inoxydable avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage dans le sens du brossage. ‒ Nettoyez les surfaces laquées avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage. ‒ Nettoyez l'aluminium avec un nettoyant pour vitres et un chiffon doux. ‒ Nettoyez le plastique avec un nettoyant pour vitres et un chiffon doux. ‒ Nettoyez le verre avec un nettoyant pour vitres et un chiffon doux. 3. Séchez-les ensuite avec un chiffon doux. 4. Sur les surfaces en acier inoxydable, appliquez une fine pellicule de produit pour acier inox avec un chiffon doux. Vous pouvez vous procurer les produits d'entretien pour acier inox auprès du service après-vente ou sur la boutique en ligne.
AVERTISSEMENT ‒ Risque d'électrocution ! L'infiltration d’humidité peut occasionner un choc électrique. ▶ N'utilisez pas de tissu éponge mouillé. 1. Respectez les informations sur les produits de net-
→ "Produits de nettoyage", Page 10 2. Nettoyez avec un tissu éponge et de l'eau chaude additionnée de produit à vaisselle. 3. Séchez-les ensuite avec un chiffon doux.
AVERTISSEMENT ‒ Risque de blessure ! Risque de blessure lors de l'ouverture et de la fermeture de la charnière. ▶ Ne posez jamais les doigts dans la zone mobile de la charnière. Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre.
1. Saisissez le centre du couvercle du filtre et ouvrez-le

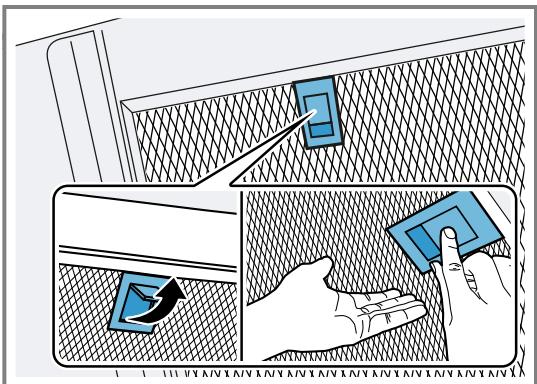

Ouvrez le loquet du filtre à graisse et rabattez le filtre à graisse.
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. Nous vous recommandons de nettoyer les filtres à graisse tous les 2 mois. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer. ▶ Nettoyez régulièrement le filtre à graisse. ATTENTION ! Les filtres à graisse peuvent être endommagés par pincement. ▶ Ne coincez pas les filtres à graisse.
à graisse à l'horizontale.

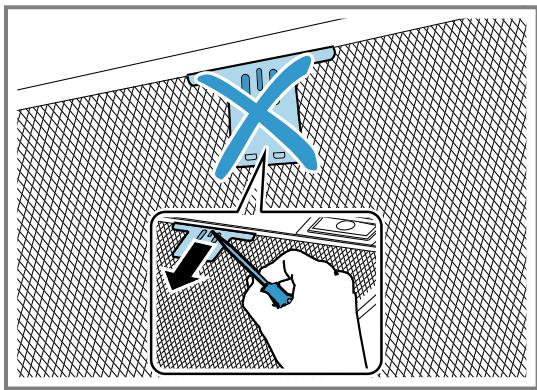

▶ Avec une main sous le filtre à graisse, interceptez ce dernier. Remarque : Respectez la position correcte du filtre à graisse. Insérez le filtre à graisse. 2. Engagez le loquet du filtre à graisse.
Condition : Les filtres à graisse sont retirés. → "Démonter le filtre à graisse", Page 11 1. Respectez les informations sur les produits de nettoyage. → "Produits de nettoyage", Page 10 2. Placez les filtres à graisse en vrac dans le lave-vaisselle. Ne nettoyez pas les filtres à graisse très encrassés avec de la vaisselle. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne. 3. Démarrez le lave-vaisselle. Pour le réglage de la température, choisissez 70 °C maximum. 4. Laissez s'égoutter les filtres à graisse.
▶ Nettoyez régulièrement le filtre à graisse. Condition : Les filtres à graisse sont retirés. → "Démonter le filtre à graisse", Page 11
Nettoyez les filtres à graisse à l'aide d'une brosse. Rincez-les soigneusement. Laissez s'égoutter les filtres à graisse.
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles. AVERTISSEMENT ‒ Risque de blessure ! Les réparations non conformes sont dangereuses. ▶ Seul un personnel qualifié est en droit d’effectuer des réparations sur l’appareil. ▶ Si l'appareil est défectueux, appeler le service après-vente.
Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. ▶ En cas d’endommagement du cordon d’alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
▶ Branchez l’appareil au réseau électrique. Le fusible dans le coffret à fusibles s'est déclenché. ▶ Vérifiez le fusible dans le boîtier à fusibles. L’alimentation électrique est tombée en panne. ▶ Vérifiez si l’éclairage du compartiment ou d’autres appareils dans la pièce. Différentes causes sont possibles. ▶ Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique). ▶ Appelez le service après-vente. → "Service après-vente", Page 13 L'unité de commande est défectueuse. ▶ Appelez le service après-vente. → "Service après-vente", Page 13
9.1 Mettre au rebut un appareil usagé La destruction dans le respect de l’environnement permet de récupérer de précieuses matières premières. 1. Débrancher la fiche du cordon d’alimentation secteur. 2. Couper le cordon d’alimentation secteur. 3. Éliminez l’appareil dans le respect de l’environnement.
Les pièces de rechange relatives au fonctionnement de l’appareil et conformes à l’ordonnance d’écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d’au moins 10 ans à partir de la mise sur le marché de votre appareil dans l’Espace économique européen. Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit. Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil.
Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l’appareil. Selon le modèle, la plaque signalétique se trouve : ¡ à l'intérieur de l'appareil (retirer le filtre à graisse). ¡ sur la partie supérieure de l'appareil. Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
Vous pouvez acheter des accessoires auprès du service après-vente ou sur notre site internet. Utilisez uniquement les accessoires d'origine, car ils sont parfaitement adaptés à votre appareil. Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre appareil (E-Nr.). → Page 13 Pour connaître les accessoires disponibles pour votre appareil, consultez notre boutique en ligne ou le service après-vente. www.neff-international.com Accessoires Kit de recirculation de l'air standard (hotte droite) Kit de recirculation de l'air standard sans cheminée (hotte droite) Filtre anti-odeurs standard (remplacement, hotte droite) Kit de recirculation de l'air standard (hotte inclinée) Kit de recirculation de l'air standard sans cheminée (hotte inclinée) Filtre anti-odeurs standard (remplacement, hotte inclinée) Kit de recirculation de l'air Long Life sans cheminée (hotte droite) Kit de recirculation de l'air Long Life sans cheminée (hotte inclinée) Filtre anti-odeurs Long Life (remplacement) Kit de recirculation de l'air Clean Air Plus (hotte droite) Kit de recirculation de l'air Clean Air Plus sans cheminée (hotte droite) Kit de recirculation de l'air Clean Air Plus (hotte inclinée) Kit de recirculation de l'air Clean Air Plus sans cheminée (hotte inclinée) Kit de recyclage Clean Air Plus externe Filtre anti-odeurs CleanAir Plus (remplacement)

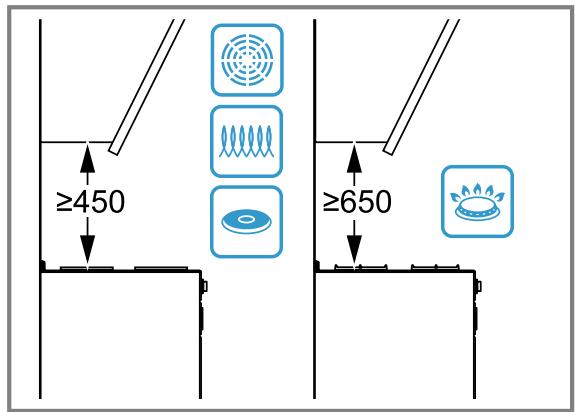

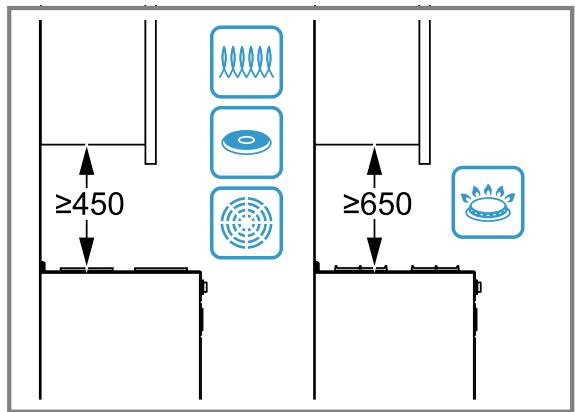

Z51AFS0X0 Z51AIS0X0 Respectez les distances de sécurité de l'appareil.

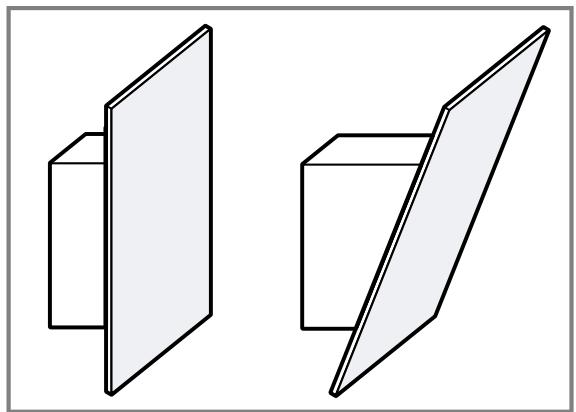

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d’éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.

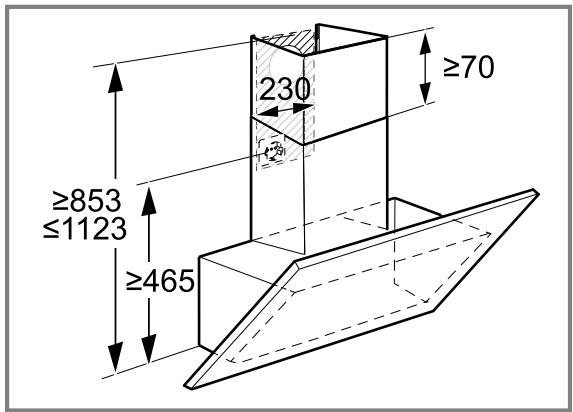

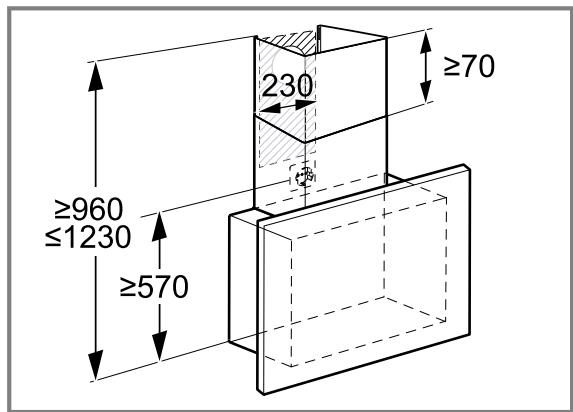

Vous trouverez ici les dimensions de l'appareil

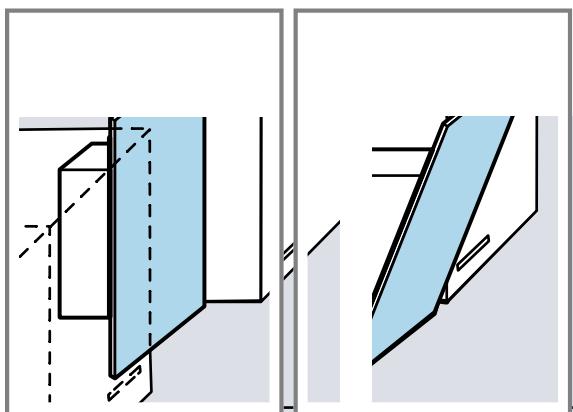

Nous vous recommandons d'accrocher l'appareil de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin.
▶ Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement. ▶ Ne rejetez pas l’air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion. ▶ Si l’air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous devez d'abord obtenir l’accord d'un ramoneur compétent.

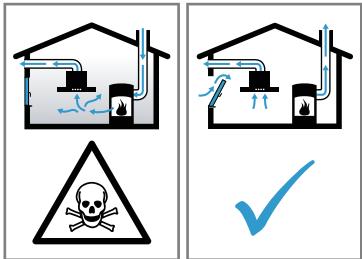

▶ Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. ▶ Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. ▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. ▶ Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. ▶ Respectez les indications relatives à vos appareils de cuisson. Si les instructions d'installation de l'appareil de cuisson spécifient une distance différente, tenir toujours compte de la plus grande distance. L'écart maximal s'applique si vous utilisez simultanément des foyers au gaz et à l'électricité. ▶ Montez l'appareil avec un seul coté directement à côté d'un meuble haut ou près d'un mur haut. La distance par rapport au meuble haut ou au mur doit être d'au moins 50 mm.
▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber). ▶ Installez l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d’un capot fermé et non amovible. Il ne doit pas y avoir de projection d’étincelles. AVERTISSEMENT ‒ Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Portez des gants de protection. Si l'appareil n'est pas correctement fixé, il risque de tomber. ▶ Tous les éléments de fixation doivent être montés solidement et de façon sûre. Risque de blessures dues à des éclats de verre. ▶ Protégez le capot du filtre contre les chocs. ▶ Ne faites pas tomber le capot du filtre. ▶ Portez des lunettes de protection lors du montage. L'appareil est lourd. ▶ L'appareil ne doit pas être directement monté dans les placoplâtres ou autres matières légères similaires. ▶ Pour garantir un montage correct, utilisez un matériau suffisamment stable et adapté à la situation de construction et au poids de l'appareil. Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. ▶ N'effectuez aucune modification sur la construction électrique ou mécanique. Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre. Risque de blessure lors de l'ouverture et de la fermeture de la charnière. ▶ Ne posez jamais les doigts dans la zone mobile de la charnière.
▶ N'utilisez jamais un appareil endommagé. ▶ Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. ▶ Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles. ▶ Appelez le service après-vente. → Page 13 Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. ▶ En cas d’endommagement du cordon d’alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
▶ L’appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre. ▶ Le système à conducteur de protection de l’installation électrique de la maison doit être conforme. ▶ N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande. ▶ Si l’appareil est encastré, la fiche du cordon d’alimentation secteur doit être aisément accessible. Si un accès libre est impossible, un dispositif de coupure omnipolaire doit être installé dans l’installation à câblage fixe, conformément aux conditions de la catégorie de surtension III et aux réglementations d’installation. ▶ Lors de l’installation de l’appareil, veiller à ce que le cordon d’alimentation secteur ne soit pas coincé ni endommagé. 12.6 Remarques concernant le branchement électrique Pour pouvoir connecter l'appareil électriquement en toute sécurité, respectez ces consignes. AVERTISSEMENT ‒ Risque d'électrocution ! À tout moment, il doit être possible de débrancher l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. ▶ La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. ▶ Si cela n'est pas possible, un dispositif de coupure omnipolaire doit être installé dans l'installation électrique fixe conformément aux conditions de la catégorie de surtension III et aux prescriptions d'installation. ▶ Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement. ▶ Ne pincez pas et ne coincez pas le câble de raccordement. ¡ Les valeurs de raccordement sont indiquées sur la plaque signalétique. → Page 13 ¡ La ligne de raccordement fait env. 1,30 m de long. ¡ Cet appareil est conforme aux dispositions CE régissant l’antiparasitage.
1. Par conséquent, utilisez uniquement cet appareil avec une prise à conducteur de protection. ¡ Ne branchez pas l'appareil à l'alimentation électrique pendant l'installation. ¡ Assurez-vous que la protection contre les contacts accidentels est garantie par l'installation.
¡ Montez cet appareil sur le mur de la cuisine. ¡ Pour l'installation d'accessoires spéciaux supplémentaires, respectez les instructions d'installation jointes. ¡ Montez l'appareil avec un seul coté directement à côté d'un meuble haut ou près d'un mur. La distance par rapport au meuble haut ou au mur doit être d'au moins 50 mm. ¡ La largeur de la hotte aspirante doit être au moins aussi grande que celle de la table de cuisson. ¡ Pour capter de façon optimale les vapeurs de cuisson, installez l'appareil au centre, au-dessus de la plaque de cuisson. Mode évacuation d’air ¡ Lorsque vous utilisez l'appareil en mode évacuation, un capot de cheminée doit être posé. Mode recirculation de l'air ¡ Si vous utilisez l'appareil en mode recirculation de l'air, un accessoire spécial doit être posé. Respectez les instructions d'installation jointes. ¡ Pour le fonctionnement en mode recirculation de l'air, l'installation du capot de cheminée est facultative.
Prenez en compte les remarques générales lors de l'installation. ¡ L’installation doit se faire en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d’électricité et de gaz. ¡ Lors de l'évacuation de l'air vicié, il convient de respecter les prescriptions officielles et légales, telles que celles établies par les autorités régionales. ¡ Pour atteindre l'appareil sans difficulté lors de l'entretien, choisissez un lieu d'installation facilement accessible. ¡ Les surfaces de l’appareil sont fragiles. Lors de l’installation, évitez de les endommager.

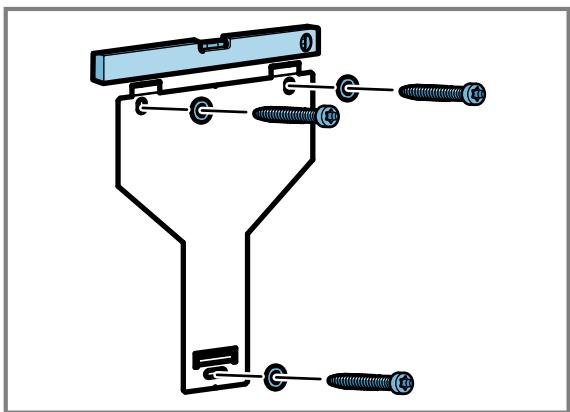

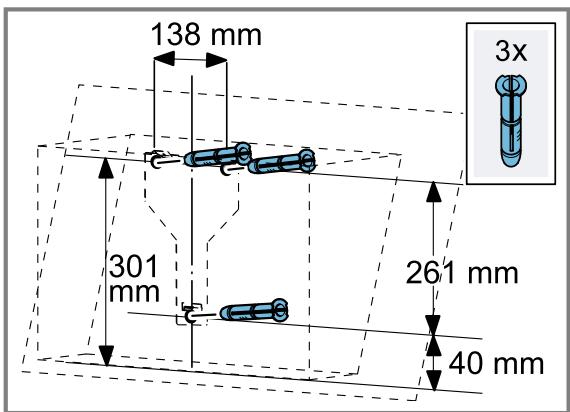

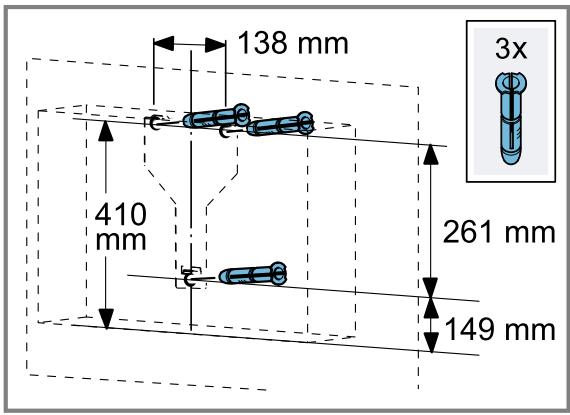

Vérification du mur 1. Vérifiez que le mur est horizontal et qu'il a une capa-
L'appareil pèse au maximum 40 kg. 2. La profondeur des trous percés doit correspondre à la longueur des vis. 3. Utilisez les vis et chevilles fournies.
5. Vérifiez que des câbles d'autres appareils ne se trouvent pas sur la zone de découpe.
1. Respectez les remarques sur la situation d'encastre-
2. Assurez-vous qu'aucune conduite électrique, de gaz
3. Couvrez la table de cuisson afin d'éviter tout endommagement. 4. Déterminer la position de la hotte et marquer légèrement l'emplacement du bord inférieur de l'appareil sur le mur. ‒ Déterminer le centre à partir de la table de cuisson. ‒ Respecter les distances de sécurité par rapport à la table de cuisson. → Page 14 Nous vous recommandons d'accrocher la hotte de manière à ce que le bord inférieur du déflecteur en verre soit aligné avec le bord inférieur du meuble haut voisin. 5. Poser le gabarit sur la ligne pré-marquée et le fixer. 6. Marquer les positions des vis. 7. Pour l'installation du capot de cheminée, séparer le gabarit à la ligne de coupe spécifiée. 8. Pour les fixations, percer les trous de 8 mm de Ø et profonds de 80 mm. 9. Retirer le gabarit. 10. Placez les chevilles à fleur du mur.
pour la hotte aspirante. Variante A : hotte plate avec capot de cheminée
3. Pour aligner l'appareil, faites-le glisser si nécessaire vers la droite ou la gauche. 4. Serrez les vis de sécurité. ‒

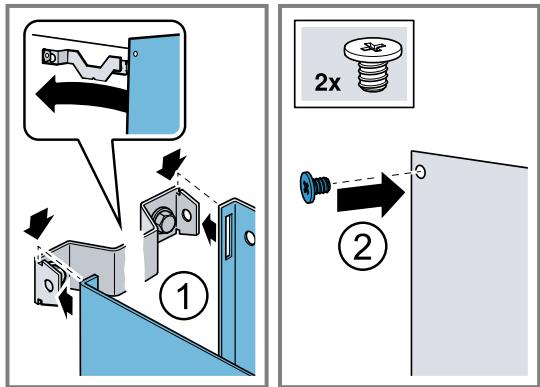

Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement. ▶ Ne pincez pas et ne coincez pas le câble de raccordement. 1. Visser la cornière de retenue pour le capot de che-

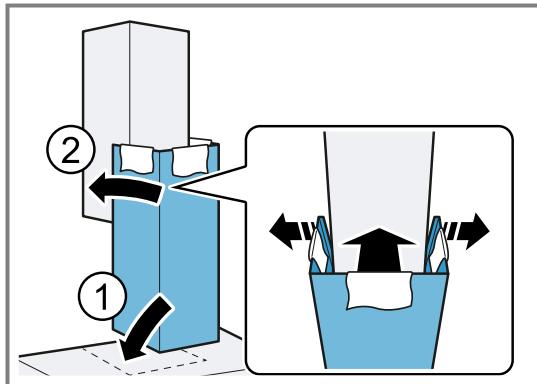

2. Pour séparer le capot de cheminée, enlever le ru-
3. Le cas échéant, retirer les films protecteurs recouvrant les deux capots de cheminée. 4. Remarque : Les ouïes du capot de cheminée doivent être orientées vers le bas. Visser le capot de cheminée supérieur latéralement contre la cornière de retenue au moyen des 2 vis.
Mode évacuation d’air ¡ Lorsque vous utilisez l'appareil en mode évacuation, un capot de cheminée doit être posé. Mode recirculation de l'air ¡ Si vous utilisez l'appareil en mode recirculation de l'air, un accessoire spécial doit être posé. Respectez les instructions d'installation jointes. ¡ Pour le fonctionnement en mode recirculation de l'air, l'installation du capot de cheminée est facultative. Remarque : Si vous utilisez un tuyau en aluminium, lissez au préalable la zone de raccordement.
Poser le capot de cheminée inférieur sur l'appareil et tirez légèrement. 6. Enfiler le capot de cheminée inférieur sur le capot de cheminée supérieur.
Réaliser le raccordement de l'évacuation de l'air (conduit d'évacuation de Ø 150 mm) 1. Fixez le tuyau d'évacuation au manchon d'évacuation. 2. Réalisez la jonction vers l'orifice d'évacuation d'air. 3. Étanchez les zones de jonction. Réaliser le raccordement de l'évacuation de l'air (conduit d'évacuation de Ø 120 mm) 1. Fixez le manchon réducteur contre le manchon d’évacuation. 2. Fixez le tuyau d'évacuation au manchon d'évacuation. 3. Réalisez la jonction vers l'orifice d'évacuation d'air. 4. Étanchez les zones de jonction.
AVERTISSEMENT ‒ Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Portez des gants de protection.
Veiller à ce que le câble de raccordement ne soit pas coincé. 8. Enlever les chiffons avec précaution.
