MODE D'EMPLOI 7CFD90X FAGOR

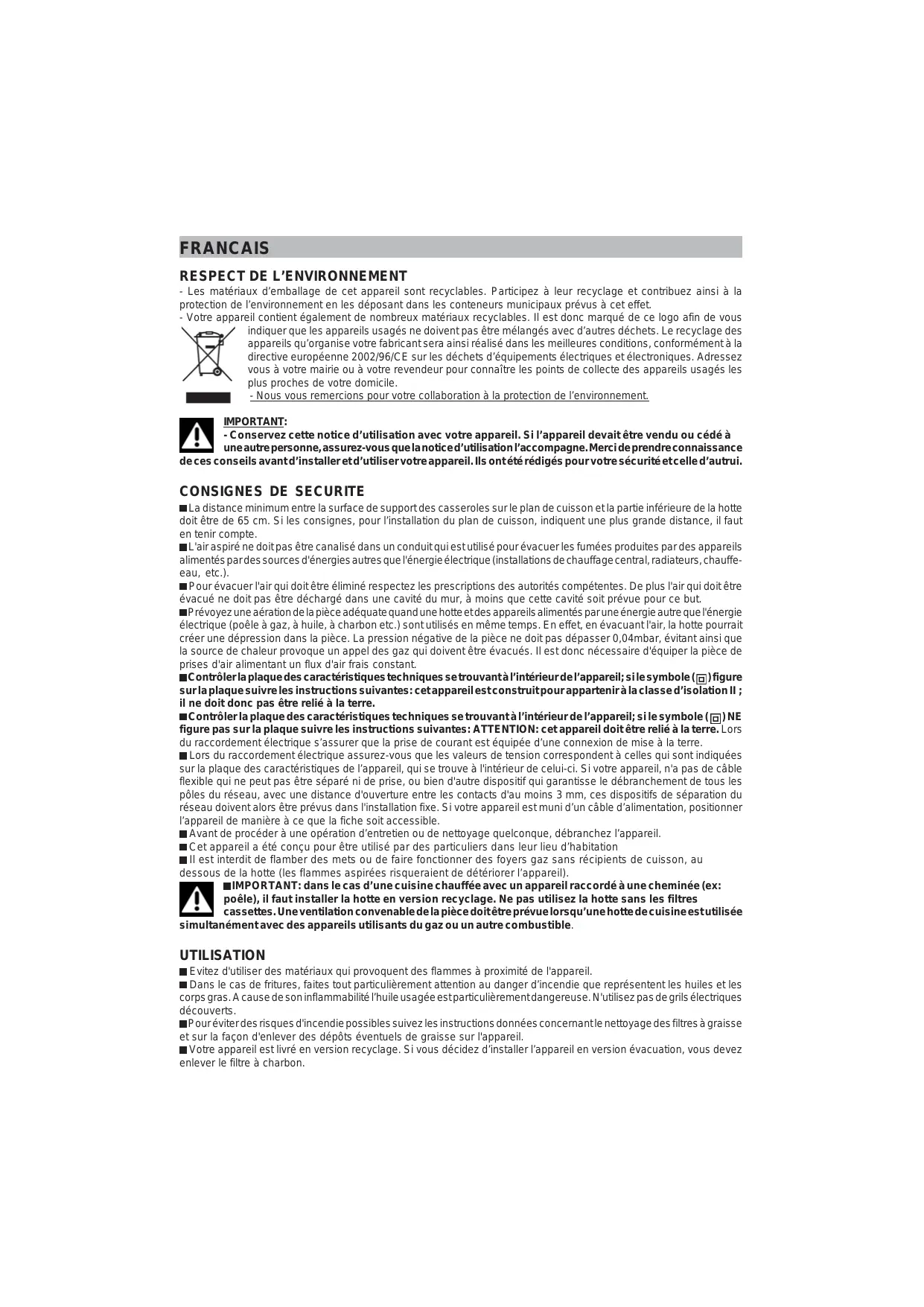

FRANCAIS RESPECT DE L’ENVIRONNEMENT - Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. - Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. - Nous vous remercions pour votre collaboration à la protection de l’environnement. IMPORTANT: - Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Merci de prendre connaissance de ces conseils avant d’installer et d’utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d’autrui.

CONSIGNES DE SECURITE La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffeeau, etc.). Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant. Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) figure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d’isolation II ; il ne doit donc pas être relié à la terre. Contrôler la plaque des caractéristiques techniques se trouvant à l’intérieur de l’appareil; si le symbole ( ) NE figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique s’assurer que la prise de courant est équipée d’une connexion de mise à la terre. Lors du raccordement électrique assurez-vous que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l’appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d’un câble d’alimentation, positionner l’appareil de manière à ce que la fiche soit accessible. Avant de procéder à une opération d’entretien ou de nettoyage quelconque, débranchez l’appareil. Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d’habitation Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l’appareil). IMPORTANT: dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex: poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

UTILISATION Evitez d'utiliser des matériaux qui provoquent des flammes à proximité de l'appareil.

Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts. Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil. Votre appareil est livré en version recyclage. Si vous décidez d’installer l’appareil en version évacuation, vous devez enlever le filtre à charbon.

DESCRIPTION Cette hotte peut être en version recyclage ou en version évacuation.

Version Recyclage (Fig.1): votre hotte aspire l’air de la cuisine imprégnée de fumée et d’odeurs, en l’épurant à travers les filtres à graisse ainsi qu’à travers le filtre à charbon pour le renvoyer dans la pièce, propre. Afin que votre hotte soit efficace d’une façon constante, il est nécessaire de remplacer le filtre à charbon périodiquement. Les filtres à charbon ne sont pas fournis. Version évacuation (Fig.2): votre hotte aspire l’air de la cuisine imprégnée de fumée et d’odeurs, en le faisant passer à travers les filtres à graisse, puis en l’éliminant à l’extérieur à travers un tuyau d’évacuation. Dans cette version l’emploi du filtre à charbon n’est pas nécessaire. Vous devez décider dès le début quel type d’installation vous voulez (recyclage ou évacuation). Afin d’avoir une hotte au rendement optimal, nous vous conseillons d’installer une hotte version évacuation (si cela est possible).

INSTALLATION ATTENTION: Il faut au moins deux personnes pour monter cet appareil; il est conseillé de confier les opérations d’installation à des spécialistes.

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à graisse. 1. Démontage des filtres à graisse (voir la figure 3, 4 ou 5 selon le modèle que vous avez acheté): Fig. 3-4: poussez le blocage et tournez le filtre vers l’extérieur. Fig. 5: Soulevez la languette et tournez le filtre vers l’extérieur. INSTALLATION VERSION EVACUATION: Avant de commencer l’installation, il est nécessaire de prévoir le tuyau pour l’évacuation de l’air à l’extérieur. Employez un tuyau d’évacuation qui ait: - la longueur minimale indispensable; - le moins de coudes et raccords possibles (angle maximum des coudes: 90°); - qui soit fait d’une matière approuvée par les normes en vigueur (suivant le pays); - sa surface intérieure la plus lisse possible. Nous vous conseillons aussi d’éviter les changements brusques de section du tuyau (diamètre conseillé: 150 mm). Pour l’évacuation de l’air à l’extérieur, suivez toutes les autres indications fournies par la feuille “Attention”. Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille “Attention”). 2. Montez le flasque : placez le flasque sur la bouche de sortie d’air du moteur et exercez une légère pression (Fig. 6). 3. Enfilez le tuyau supérieur par le haut, puis faites-le glisser complètement vers le bas (Fig. 7). Pour la version aspirante, basculez le tuyau supérieur pour que les grilles d’évacuation d’air se trouvent dans la partie basse. 4. Tracez, sur le mur, une ligne verticale par rapport au plan de cuisson. Réglez la largeur de l’étrier de support (E) du tuyau télescopique à l’aide des vis (F) indiquées sur la Fig. 8. Puis, à l’aide des chevilles et des vis (G) fournies en équipement, fixez l’étrier au plafond en le plaçant dans l’axe de la hotte. 5. Fixation au mur : tracez les 4 orifices (Ø 8 mm) que vous devrez percer sur le mur, en respectant les mesures indiquées sur la Fig.9 Attention : Avant de percer, contrôlez que les orifices sont bien alignés horizontalement et verticalement, à l’aide d’un niveau. Percez les trous et insérez les chevilles (fournies en équipement) Comme cela a déjà été précisé sur la notice “Avertissements”, il ne faut pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être minimum 650 mm. Introduisez deux des vis, fournies en équipement, dans les orifices A (Fig. 9) pour pouvoir ensuite accrocher l’appareil à ces dernières, à l’aide des orifices prévus sur l’arrière de ce dernier. 6. Avant de fixer la hotte au mur, approchez-la le plus possible de ce dernier et raccordez le conduit pour l’évacuation de l’air au flasque ; utilisez un flexible et bloquez-le sur le flasque, à l’aide d’un collier de serrage métallique (le flexible et ne collier ne sont pas fournis en équipement). Effectuez le branchement électrique de la hotte, à l’aide du câble d’alimentation. 7. Accrochez l’appareil aux 2 vis A, installées précédemment (Fig. 10); en agissant par l’intérieur de la hotte, serrez les 2 vis A, puis fixez définitivement l’appareil au mur en introduisant les deux autres vis (B). 8. Soulevez le tuyau supérieur jusqu’au plafond, puis fixez-le à l’aide des 2 vis (H) - Fig. 11. 9. Pour la version aspirante il N’EST PAS nécessaire d’utiliser des filtres au charbon. Contrôlez s’ils sont déjà installés et, le cas échéant, déposez-les en enlevant les blocages M (Fig. 12). INSTALLATION VERSION RECYCLAGE: Prévoir l’alimentation électrique dans l’encombrement de la cheminée télescopique (pour le branchement électrique, suivre toutes les autres indications se trouvant sur la feuille “Attention”). 2. Montez la réduction : placez la réduction sur la bouche de sortie d’air du moteur et exercez une légère pression (Fig. 13). 3. Fixez le déflecteur d’air au tuyau supérieur, à l’aide de 4 vis (Fig. 14). Fixez un flexible T (ayant un diamètre de 125 mm) au déflecteur et bloquez-le à l’aide d’un collier de serrage métallique (flexible et collier ne sont pas fournis en équipement) ; 4. Enfilez le tuyau supérieur par le haut, puis fixez le flexible à la réduction de la hotte à l’aide d’un collier métallique (Fig. 15). 5. Tracez, sur le mur, une ligne verticale par rapport au plan de cuisson. Réglez la largeur de l’étrier de support (E) du tuyau télescopique à l’aide des vis (F) indiquées sur la Fig. 8. Puis, à l’aide des chevilles et des vis (G) fournies en équipement, fixez l’étrier au plafond en le plaçant dans l’axe de la hotte.

6. Fixation au mur : Tracez les 4 orifices sur le mur (Ø 8 mm) que vous devrez percer sur le mur, en respectant les mesures indiquées sur la Fig.9 Attention : Avant de percer, contrôlez que les orifices sont bien alignés horizontalement et verticalement, à l’aide d’un niveau. Percez les trous et insérez les chevilles (fournies en équipement)

Comme cela a déjà été précisé sur la notice “Avertissements”, il ne faut pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être minimum 650 mm. Introduisez deux des vis, fournies en équipement, dans les orifices A (Fig. 9) pour pouvoir ensuite accrocher l’appareil à ces dernières, à l’aide des orifices prévus sur l’arrière de ce dernier. 7. Avant de fixer la hotte au mur, approchez-la le plus possible de ce dernier et effectuez le branchement électrique à l’aide du câble d’alimentation. 8. Accrochez l’appareil aux 2 vis A, installées précédemment (Fig. 10); en agissant par l’intérieur de la hotte, serrez les 2 vis A, puis fixez définitivement l’appareil au mur en introduisant les deux autres vis (B). 9. Soulevez le tuyau supérieur jusqu’au plafond, puis fixez-le à l’aide des 2 vis (H) - Fig. 11. 10. Pour la version filtrante, il faut utiliser des filtres à charbon. Contrôlez s’ils sont déjà montés et, le cas échéant, procédez comme suit : placez le filtre à charbon à l’intérieur du filtre à graisse, puis bloquez-le à l’aide des 2 blocages filtres M (Fig. 12).

FONCTIONNEMENT Commandes (Fig.16):

Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1e vitesse. Touche C: interrupteur 2e vitesse. Touche D: interrupteur 3e vitesse.

ENTRETIEN ET NETTOYAGE Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.

L’élimination, d’éventuels dépôts de graisse sur l’appareil, doit être effectuée en fonction de l’utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d’utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l’eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d’utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l’intérieur de l’appareil, utiliser un chiffon (ou un pinceau) imbibé d’alcool dénaturé. Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables. Il faut faire particulièrement attention aux filtres à graisse : les filtres à graisse doivent être nettoyés périodiquement en fonction de l’utilisation (au moins tous les 2 mois). Lavez le filtre à l’aide d’un détergent neutre. Dépose des filtres à graisse (voir les Figures 2, 4 ou 5 selon le modèle acheté) : Fig. 3-4: poussez le blocage et tournez le filtre vers l’extérieur. Fig. 5: Soulevez la languette et tournez le filtre vers l’extérieur. Remplacement du filtre à charbon :si l’on utilise l’appareil en version recyclage, il faut remplacer les filtres à charbon en fonction de l’utilisation, en moyenne tous les 6 mois. Pour déposer les filtres à charbon (placés sur les filtres à graisse), débloquez les blocages des filtres M et sortez le filtre à charbon (Fig. 12). Eclairage: - Pour remplacer les ampoules à incandescence, enlever la plafonière en dévissant la vis d’ arrêt (Fig.17). Remplacerles avec des ampoules de même type. - Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.18). Remplacer-les par des lampes de même type.

La hotte ne fonctionne pas...

• il n’y apas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

La hotte a un rendement insuffisant...

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d’air. • le filtre à charbon n’est pas usagé (hotte en version recyclage).

La hotte s’est arrêtée au cours du fonctionnement

• il n’y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s’est pas enclenché.

SERVICE APRÈS-VENTE ET RELATIONS CONSOMMATEURS INTERVENTIONS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).

Ces renseignements figurent sur la plaque signalétique.

PIÈCES D’ORIGINE Lors d’une intervention d’entretien, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

RELATIONS CONSOMMATEURS

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points d evente, les spécialistes après-vente. • Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement. > Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526

95069 CERGY PONTOISE CEDEX > ou nous téléphoner au :

Tarif en vigueur à la date d’impression du document

*Service fourni par Brandt Customer Services, societé par actions simplifiée au capitale de 2.500.000 euros, 5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303.

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347
