D79B42N0 - Hotte de cuisine NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	NEFF
Modèle	D79B42N0
Modes de fonctionnement	Évacuation d'air et recyclage (avec filtre à charbon actif en option)
Niveaux d'aspiration	3 vitesses
Éclairage	Ampoules halogènes intégrées, allumage/arrêt indépendant
Poids maximal	40 kg
Alimentation électrique	220-240 V, 50 Hz, prise avec terre
Type de conduit d'évacuation	Diamètre intérieur recommandé 150 mm (minimum 120 mm)
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle ou à la main
Filtre à charbon actif	Optionnel pour mode recyclage, non fourni
Nettoyage	Filtre à graisse tous les 2 mois ; surfaces inox, laquées, verre avec eau chaude et produit vaisselle
Entretien des ampoules	Remplacer par ampoules de même type et puissance
Distance de sécurité	Respecter les distances minimales par rapport aux foyers de cuisson
Type d'installation	Fixation murale
Matériaux	Inox, laqué, aluminium, plastique, verre
Garantie	Garantie constructeur (voir conditions SAV)
Service après-vente	Numéros : B 070222143 (Allemagne), FR 0140104210, CH 0848 840 040
Accessoires disponibles	Filtre à charbon actif, kit recyclage

FOIRE AUX QUESTIONS - D79B42N0 NEFF

Comment allumer et éteindre la hotte ?

Appuyez sur les touches 1, 2 ou 3 pour allumer la ventilation à la puissance souhaitée. Pour éteindre, appuyez sur la touche 0. L'éclairage se commande indépendamment avec la touche prévue à cet effet.

Quels modes d'évacuation sont possibles ?

La hotte fonctionne en mode évacuation d'air (l'air filtré est rejeté à l'extérieur) ou en mode recyclage (l'air filtré via le filtre à charbon actif est renvoyé dans la cuisine). Pour le recyclage, un filtre à charbon actif optionnel est nécessaire.

Comment nettoyer le filtre à graisse ?

Retirez le filtre métallique, nettoyez-le au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Laissez-le bien égoutter avant de le remettre. Un nettoyage tous les 2 mois est recommandé.

Que faire si l'éclairage ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique. Si l'ampoule est défectueuse, remplacez-la par une ampoule de même type et puissance. Pour changer l'ampoule, débranchez la hotte et suivez les étapes décrites dans la notice (retrait du cache-lampe, etc.).

Est-il possible d'utiliser la hotte sans filtre à graisse ?

Non, danger d'incendie. Les dépôts de graisse peuvent s'enflammer. Ne jamais faire fonctionner l'appareil sans filtre à graisse.

Quelles sont les distances de sécurité à respecter ?

Respectez les distances minimales entre la hotte et la table de cuisson, indiquées dans la notice d'installation. En général, pour les feux gaz et électriques, une distance d'au moins 50 mm des murs ou meubles hauts est nécessaire.

Comment installer la hotte en mode évacuation ?

L'air évacué ne doit pas pénétrer dans une cheminée en service. Utilisez un conduit d'évacuation rigide ou flexible d'un diamètre d'au moins 120 mm, idéalement 150 mm. Le conduit doit être en pente descendante pour éviter l'accumulation de condensats.

La hotte peut-elle être utilisée avec un foyer à combustion (chauffage) ?

Oui, mais uniquement si l'apport d'air frais est suffisant pour éviter une dépression. Une dépression excessive peut provoquer le refoulement des gaz de combustion dans la pièce. En mode recyclage, il n'y a pas de restriction.

Où se trouve la plaque signalétique ?

La plaque signalétique est située à l'intérieur de l'appareil, après avoir retiré le filtre métallique à graisse. Vous y trouverez le numéro de produit (n° E) et le numéro de fabrication (n° FD).

Comment obtenir des accessoires ou pièces de rechange ?

Les accessoires (filtre à charbon, kits recyclage) sont disponibles auprès du service après-vente, sur la boutique en ligne NEFF ou chez les revendeurs spécialisés. Pour les ampoules, utilisez des modèles identiques à ceux d'origine.

MODE D'EMPLOI D79B42N0 NEFF

Notice d'utilisation et de montage

Hotte

NOTICE D'UTILISATION 2

Précautions de sécurité importantes 2

Protection de l'environnement 4

Élimination sans nuisances pour l'environnement 4

Modes 4

Mode Évacuation de l'air 4

Mode de recyclage de l'air. 4

Utilisation de l'appareil 5

Éclairage. 5

Nettoyage et entretien 5

Anomalies - que faire ? 6

Service après-vente 7

Accessoires Mode recyclage 7

NOTICE DE MONTAGE. 8

Précautions de sécurité importantes 8

Consignes générales 9

Mode d'Evacuation de l'Air 9

Conduit d'évacuation 9

Vérifier le mur 10

Branchement électrique 10

Installation 10

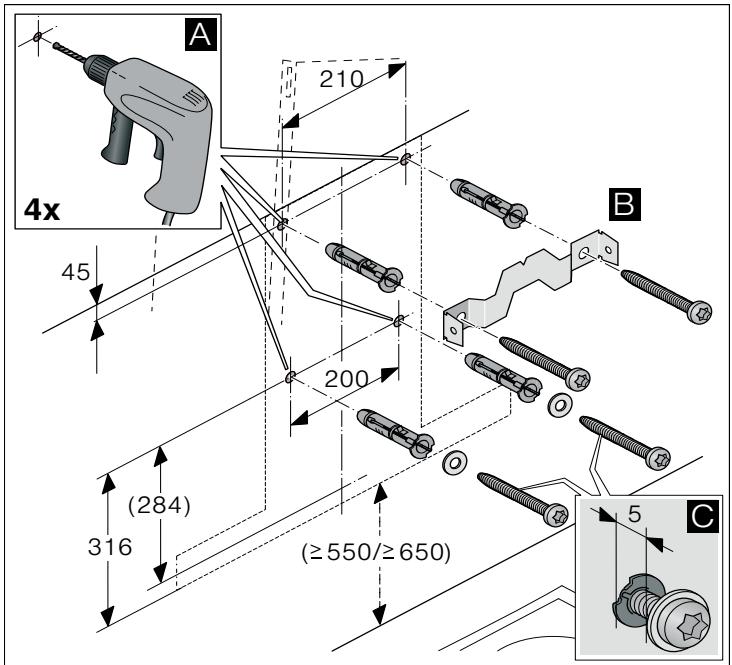

Préparer l'installation. 10

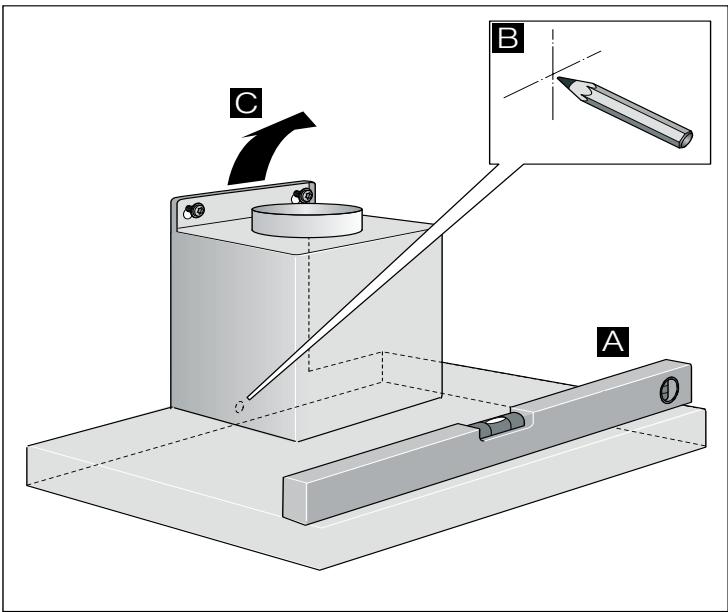

Installation 11

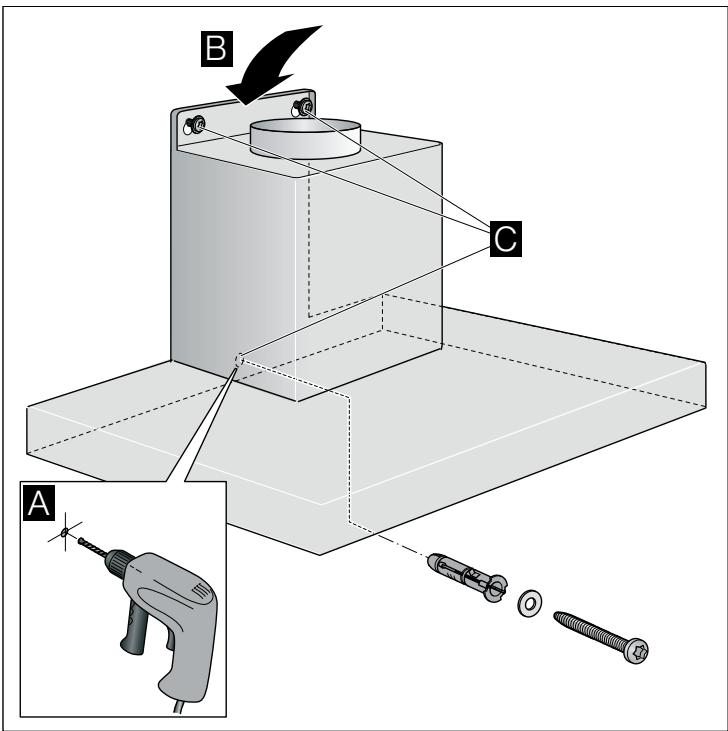

Terminer l'installation de l'appareil 11

Raccordement de l'appareil 11

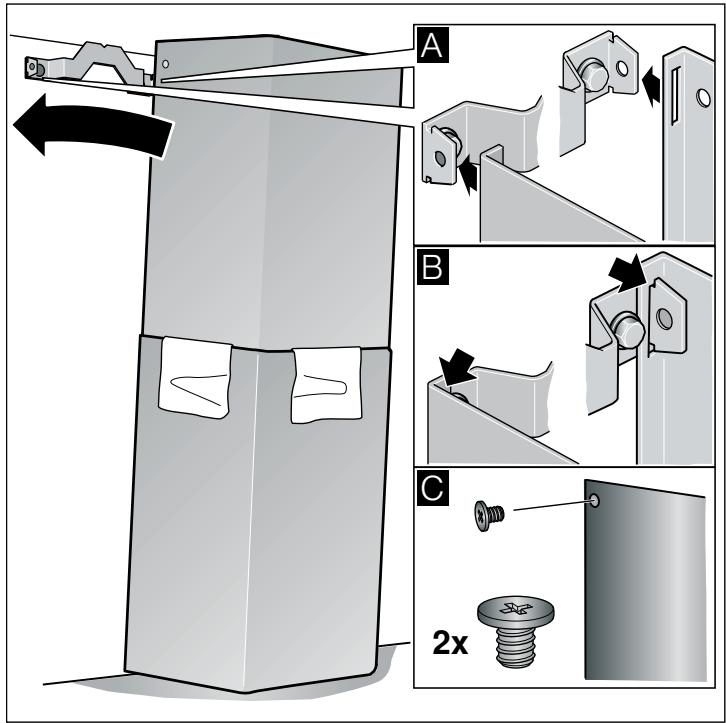

Monter le capot de cheminée 11

NOTICE d'utilisation

Vous trouvez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur

Internet sous : www.neff-international.com et la boutique en ligne : www.neff-eshop.com

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

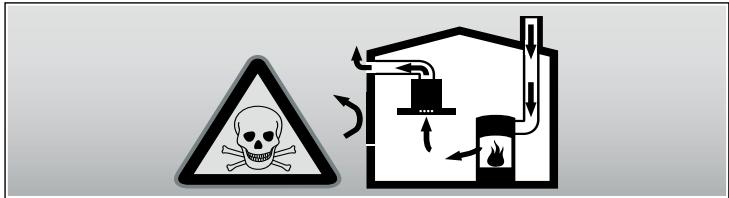

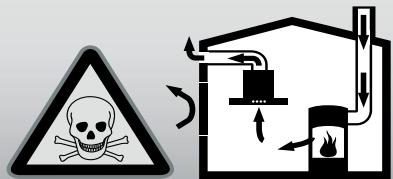

Danger de mort!

Il y a risque d'intoxication par reaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

• Les dépôts degraissés dans le filtre à graissé peuvent s'enflammer.

Nettoyer le filtre à graissé au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtré àGRAisse.

• Les dépôts de graisse dans le filtre àGRAISSE peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Étouffer les flames prudemment avec un couvercle, une couverture ou similaire.
• Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un appareil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok) chauffe autant que deux brûleurs gaz.

Risque de brûlure !

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.

Risque de blessure !

• Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
• Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.

• Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Attention!

Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes.

Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)

Protection de l'environnement

Déballez l'appareil et jetez l'emballage sans nuisances pour l'environnement.

Élimination sans nuisances pour l'environnement

Cet appareil est conforme à la Directive française 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Cette directive fixe un cadre pour la reprise et la valorisation des appareils usagés sur tout le territoire de l'Union européenne.

Modes

Vous pouvez utiliser cet appareil en mode Évacuation d'air ou en mode Recyclage de l'air.

Mode d'évacuation de l'air

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Mode de recyclage de l'air

L'air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine.

Remarque : Pour éliminer les odeurs dans l'air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d'utilisation.

Utilisation de l'appareil

Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.

Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.

Bandeau de commande

Eclairage allumer/éteindre 0,1 Ventilateur Arrêt/Puissance d'aspiration 1 2 Puissance d'aspiration 2 3 Puissance d'aspiration 3

Enclencher

Appuyez sur la touche 1, 2 ou 3.

Eteindre

Appuyez sur la touche 0.

Éclairage

Vous pouvez allumer et éteindre l'éclairage indépendamment de la ventilation.

Appuyez sur la touche.

Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

De l'humidité qui pénétre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, débrancher la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.

De l'humidité qui pénétre peut occasionnellement un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Risque de blessure!

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

Nettoyants

Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas

de produits agressifs ou récurants, de nettoyants fortement alcoolisés, de tampons en paille métallique ni d'éponges à dos récurant, de nettoyeurs haute pression ni de nettoyeurs à vapeur.

Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.

Respectez les instructions et avertissements joints aux nettoyants.

Niveau	Nettoyants
Inox	Eau chaude additionnée de produit àVAISSELLE:Nettoyer avec une lavette et sécheravec un chiffon doux.Nettoyer les surfaces en inox seulement dans le sens du métall.Des produits d'entretien spéciaux pour inox sont en vente au service après-vente ou dans le commerce spécifique. Appliquer avec un chiffondoux une pellicule mince de produit d'entretien.
Surfaces laquées	Eau chaude additionnée de produit àVAISSELLE:Nettoyer avec une lavette humide et sécher avec un chiffon doux. Ne pas utiliser de nettoyant pour inox.
Aluminium et plas-tique	Nettoyant pour vitres :Nettoyer avec un chiffon doux.
Verre	Nettoyant pour vitres :Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre.
Éléments de com-mande	Eau chaude additionnée de produit àVAISSELLE:Nettoyer avec une lavette humide et sécher avec un chiffon doux.Risque de détérioration de l'électro-nique par pénétration d'humidité. Je Jamais nettoyer les éléments de com-mande avec un chiffon mouillé. Ne pas utiliser de nettoyant pour inox.

Risque d'incendie!

Les dépôts de graisse dans le filtre àGRAISSE peuvent s'enflammer.

Nettoyer le filtre à graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtre àgraisse.

Remarques

N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. - Pendant le nettoyage des filtres métalliques à graissé, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide. - Vous pouvez laver les filtres métalliques à graisse au lave-vaisselle ou à la main.

Remarque: Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAISE.

• Ne nettoyez pas avec la vaisse les filtres métalliques àGRAISSER très sales. Posez les filtres métalliques àGRAisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques àGRAisse.

Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne. - Mettez les filtres métalliques àGRAISSÉ à tremper dans de l'eau de vaisselle très chaude.

Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. Laissez les filtres métalliques àGRAISSSE s'égoutter.

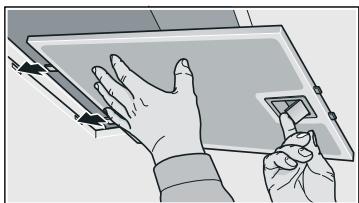

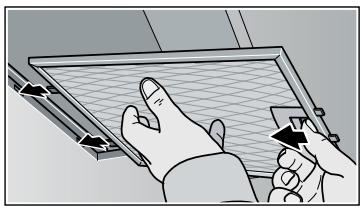

Retirer le filtre métallique à graissé

1. Ouvrir le verrouillage puis abaisser le filtre métallique àGRAISSE.

Avec l'autre main sous le filtre métallique à graisse, intercepter ce dernier.

2. Sortir le filtre métallique à graisse de sa fixation.

Remarques

La graisse peut s'accumuler en bas dans le filtre métallique à graisse. - Pour éviter que de la graisse ne goutte, tenir le filtre métallique à GRAISSE HORIZONTALEMENT.

Nettoyer le filtre métallique à graisse.

Incorporer le filtrage métallique à graissé

1. Mettre le filtré métallique àGRAISSÉ en place. Avec l'autre main sous le filtre métallique àGRAISSÉ, interceptor ce dernier.
2. Basculer le filtre métallique àGRAISSÉ vers le haut puis encliqueter le verrouillage.

Anomalies – que faire ?

Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez respecter les consignes suivantes.

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Tableau de dérangements

Panne	Cause possible	Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de cou-rant	Vérifier si d'autres appa-reils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si leFuse pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les ampoules sont défec-tueuses.	Changer les ampoules, voir le chapitre “Changer les ampoules”.

Changer les ampoules

Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement, débrancher la fiche secteur ou couper le fusible dans le boîtier à fusibles.

Important! N'utilisez que des moyens d'éclairage du même type et de même puissance (voir le culot de l'ampoule ou la plaque signalétique à l'intérieur de l'appareil; à cette fin, sortez le filtre métallique à graisse).

Changer les ampoules halogènes

Remarque : Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le globe de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.

1. Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
2. Extrayez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
2. Branchez la fiche mâle dans la prise de courant ou réarmez le disjoncteur.

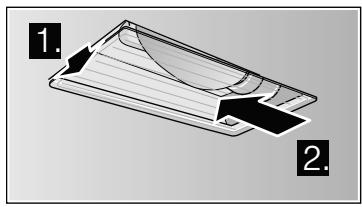

Changer les ampoules

1. Soulevez légèrement le cache-lampe et poussez-le vers le côté extérieur de l'appareil.
2. Dévissez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
2. Branchez la fiche mâle dans la prise de courant ou rearmez le disjoncteur.

Si vous appareil a besoin d'être réparé, notre service après-venture se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.

Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouvez la plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.

N°E

N° FD

Service après-vente

Tenez compte du fait que la visite d’un technicien du SAV n’est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070222143

FR 0140104210

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.

Accessoires mode recyclage

(non compris dans la fourniture)

Equipement initial

Changement du filtre

Équipement initial

Changement du filtre

Cet appareil s'installe contre un mur. - Accessoires spéciaux (p. ex. pour le mode Recyclage de l'air) : tenez compte de la notice d'installation les accompagnant. - Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le pays, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Danger de mort !

Il y a risque d'intoxication par reaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évolution de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation

L'électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Risque d'incendie!

Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si vous table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.

Il est permis de monter l'appareil avec un seul côté directement à côté d'un meuble haut ou près d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm.

Risque de blessure !

• Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection. Si l'appareil n'est pas correctement fixé au mur, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

Mode d'évacuation de l'air

Remarque: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil décline toute garantie pour les problèmes de fonctionnement liés à la tuyauterie.

L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand. Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.

• Les tuyaux rigides ou couplés constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Nous recommandons un diamètre intérieur de 150 mm, mais d'au moins 120 mm.

Conduits plats

La section intérieure doit être équivalente au diamètre des conduits ronds.

0 120 Mm environ 113 cm²

• Les conduits plats ne doivent pas présenter aucun coude prononcé. Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir du ruban adhésif et à étancher.

Vérifier le mur

Le mur doit être plat, vertical et offrir une portance suffisante. La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sûre. - Les vis et chevilles ci-jointes conviennent pour la maçonnerie massive. En présence d'autres matériaux de construction (p. ex. le Rigips, le béton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants. La hotte aspirante pèse 40kg max.

Branchement électrique

Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l'appareil (pour ce faire, retirez le contrôle métallique à GRAISSE).

Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.

L'appareil ne pourrait être raccordé qu'à une prise femelle réglementairement raccordée à la terre.

Installez la prise femelle à contacts de terre de préférence directement à l'intérieur du capot de la hotte.

La prise femelle à contacts de terre doit être raccordée via un circuit électrique dédié. Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose, il faut intercaler dans le câblage un sectionneur omnipolaire (disjoncteur pour protéger la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts. Le raccordement est exclusivement réservé à un électricien qualifié.

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.

1. Du plafond au bord inférieur de la hotte aspirante, tracer une ligne médiane verticale sur le mur.
2. Marquer les emplacements des vis et le contour de la zone d'accrochage.
3. Percer des trous de 8 mm et d'une profondeur de 80 mm et enfoncer les chevilles à fleur du mur. A 4. Visser la cornière fixée au capot de cheminée. B
4. Visser 2 vis de fixation dotées d'une rondelle, jusqu'à une profondeur d'env. 5 mm.

Terminer l'installation de l'appareil

1. Percer le trou pour la vis de blocage Ø 8 mm et la profondeur de perçage de 80 mm et enficher la cheville à fleur du mur. A
2. Retirer la pellicule protectrice d'abord du dos de l'appareil, puis intégralement une fois le montage achevé.
3. Accrocher l'appareil. B

Réaliser le raccordement de l'évacuation de l'air

Remarque: Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.

1. Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
2. Réaliser la jonction vers l'orifice d'évacuation d'air.
3. Étancher les zones de jonction de façon appropriée.

Réalisé le raccordement électrique

1. Brancher la fiche secteur sur la prise avec terre.
2. Si un raccordement fixe est nécessaire, respecter les consignes dans le chapitre Raccordement électrique.

Monter le capot de cheminée

Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. Porter des gants de protection.

1. Séparer les capots de cheminée. Pour ce faire, déchirer le ruban adhésif.
2. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
3. Faire coulisser les capots de cheminée l'un dans l'autre.

Remarques

Pour éviter les rayures, poser du papier, à titre de protection, sur les bords du capot extérieur. - Les ouïes du capot intérieur de cheminée regardent vers le bas.

1. Poser les capots de cheminée sur l'appareil.
2. Pousser le capot de cheminée intérieur vers le haut et l'accrocher sur les côtés gauche et droit contre la cornière de retenue. A
3. Faire encastrer le capot de cheminée vers le bas. B

Constructa Neff

Vertriebs-GmbH

Carl-Wery-Straße 34

D-81739 Munich
