Type de produit	Hotte de cuisine aspirante
Marque	NEFF
Modèle	D99L10N0
Utilisation prévue	Domestique
Mode d'évacuation	Évacuation d'air extérieur (conduit Ø150 mm)
Hauteur min. installation (électrique)	550 mm
Hauteur min. installation (gaz)	650 mm
Matériau des surfaces	Acier inoxydable
Type de commande	Touches avec signal sonore
Éclairage	LED (remplacement par professionnel)
Niveaux de puissance	2 niveaux + 2 intensifs (P1/P2)
Fonction aspiration intermittente	Oui (5 min/heure)
Fonction poursuite de fonctionnement	Oui (réglable 3/6/9 min)
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Entretien des filtres	Nettoyage mensuel recommandé (1-2 h/jour)
Signal sonore	Désactivable (appui long sur ① et +)
Sécurité	Arrêt automatique après fonctionnement intensif
Branchement électrique	220-240 V ~ 50 Hz (selon plaque signalétique)
Accessoires fournis	Cheminée, filtres, gabarit de montage, visserie
Service après-vente	Pièces de rechange disponibles via SAV NEFF

FOIRE AUX QUESTIONS - D99L10N0 NEFF

Quelle est la hauteur minimale entre la hotte et la plaque de cuisson ?

Pour les plaques électriques, la hauteur minimale est de 550 mm. Pour les plaques à gaz, elle est de 650 mm (bord supérieur de la grille support). Si vous utilisez différents types de cuisson, l'écart le plus grand s'applique.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques à graisse se nettoient au lave-vaisselle ou à la main. Pour un lavage à la main, trempez-les dans de l'eau chaude avec du produit vaisselle, brossez-les, rincez et égouttez. Évitez les détergents agressifs. Un nettoyage mensuel est recommandé pour une utilisation normale (1-2 h/jour).

Puis-je utiliser des produits abrasifs pour nettoyer la hotte ?

Non. N'utilisez jamais d'essuie-tout secs, d'éponges abrasives, ni de produits contenant du sable, de la soude, de l'acide ou du chlore. Utilisez un chiffon humide avec du produit vaisselle doux ou un nettoyant pour vitres. Pour l'acier inoxydable, respectez le sens de brossage.

Que faire si les touches de la hotte ne répondent plus ?

Débranchez la hotte (retirez la fiche ou coupez le disjoncteur) pendant environ une minute, puis rebranchez-la. Si le problème persiste, contactez le service après-vente NEFF.

Comment changer l'ampoule LED ?

Le remplacement des LED défectueuses est réservé au fabricant, à son service après-vente ou à un installateur agréé. Ne tentez pas de les remplacer vous-même.

Comment régler la durée de poursuite de fonctionnement du ventilateur ?

Appuyez sur la touche de poursuite (icône). La durée par défaut est de 6 minutes. Vous pouvez la modifier en appuyant sur + ou - : 3 minutes (affichage ·), 6 minutes (≡), ou 9 minutes (trois barres).

Comment désactiver le signal sonore des touches ?

Ventilateur éteint, appuyez simultanément pendant environ 3 secondes sur les touches ① et +. Un signal sonore confirme la désactivation. Répétez l'opération pour le réactiver.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais respectez un écart minimum de 650 mm. Ne faites jamais fonctionner plus de deux foyers gaz à pleine puissance pendant plus de 15 minutes. Utilisez toujours des ustensiles de cuisson et ajustez la flamme pour qu'elle ne dépasse pas le bord inférieur de l'ustensile.

À quoi sert le mode d'aspiration intermittente ?

Le mode intermittente fait fonctionner le ventilateur environ 5 minutes par heure pour maintenir une ventilation de base sans surveillance continue. Pour l'activer, appuyez deux fois sur la touche de poursuite. Pour le désactiver, appuyez sur la touche Marche/Arrêt ①.

Comment installer la hotte correctement ?

L'installation doit être effectuée par un professionnel. Utilisez le gabarit fourni pour marquer les points de fixation. Le mur doit être plat et vertical, et capable de supporter le poids. Respectez les hauteurs minimales. Pour l'évacuation, utilisez un conduit rigide ou flexible non inflammable de Ø150 mm minimum. Raccordez électriquement à une prise avec terre via un circuit dédié.

MODE D'EMPLOI D99L10N0 NEFF

[de] Gebrauchs- und Montageanleitung 3 [en] Instructions for installation and use 10 [fr] Notice d'utilisation et de montage 17 [nl] Gebruiksaanwijzing en installmentvoorschrift 24 [it] Istruzioni per l'uso e montaggio 31 [es] Instrucciones de uso y montaje 38 [ru] PykoBoIDCTBO NO 3KcIpyaTauN INMOHTaKy 45

Hotte aspirante

Hotte aspirante

Hotte

Hotte aspirante

Hotte aspirante

Hotte aspirante

Hotte aspirante

Fig. 1

GAZ

GAZ

ELECTRIQUE

ELECTRIQUE

Conseils pour le respect de l'environnement 17

Avant la première utilisation 17

Consignes de sécurité 18

Conformité d'utilisation 18

Sécurité technique 18

Consignes spéciales pour les appareils de cuisson au gaz 18

Utilisation correcte 18

Montage correct 19

Utilisation 19

Nettoyage et entretien 20

Dépose et incorporation des filtres à graisse 20

Consignes de montage 21

Jonction des conduits 21

Branchement électrique 21

Montage 22

Préparatifs du montage 22

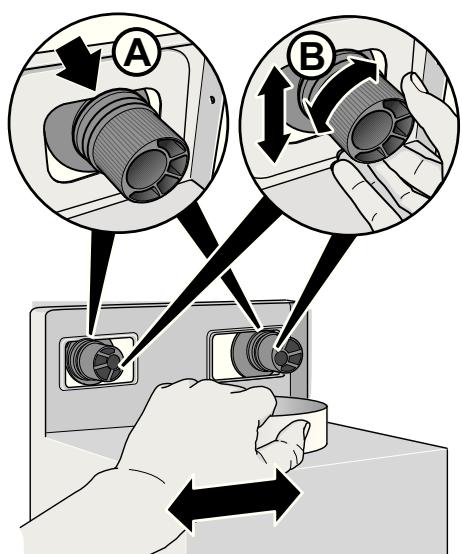

Accrocher et aligner 22

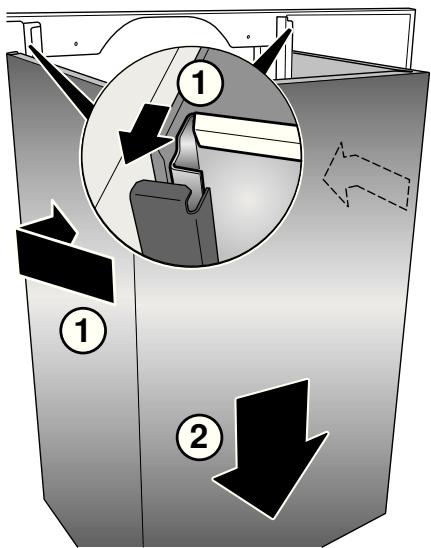

Montage des capots de cheminée 23

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.neff-international.com et la boutique en ligne : www.neff-eshop.com

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Commande de réparation et conseils en cas de dérangements

B 070222143

FR 0140104210

CH 0848 840 040

Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.

Informations générales

CONSEILS POUR LE RESPECT DE L'ENVIRONNEMENT

Mise au rebut de l'emballage de transport

Pour vous parvenir, votre nouvel appareil a été protégé par un emballage. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

RISQUE DE BLESSURES

Les pièces d'emballage peuvent engendrer des risques pour les enfants.

En particulier les feuilles et sachets en plastique engendrent un risque d'asphyxie. Pour cette raison, veuillez les conserver hors de leur portée.

Mise au rebut de l'ancien appareil

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l'environnement peut permettre d'en tirer des matières premières de valeur.

Cet appareil est labellisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des appareils usagés en vigueur sur tout le territoire communautaire.

Avant de mettre l'appareil usagé au rebut, rendez-le inutilisable.

Ne mettez jamais l'ancien appareil à la poubelle des ordures résiduelles !

Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Jusqu'à son élimination, veillez à ranger l'appareil hors de portée des enfants.

AVANT LA PREMIÈRE UTILISATION

REMARQUE : Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s'appliquent pas à votre appareil, peuvent y être décrits.

Avant de mettre l'appareil neuf en service, veuillez lire la notice d'instructions soigneusement et de bout en bout. Elle contient des informations importantes pour votre sécurité ainsi que sur le nettoyage et l'entretien de votre appareil.

Rangez la notice d'utilisation et la notice de montage dans un endroit sûr et remettez-les à un éventuel nouveau propriétaire de l'appareil.

Dérangements

Si les touches de la hotte aspirante restent inopérantes :

▷ Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mise hors tension. Ensuite, réenclenchez la hotte.

Pour toute demande de précision ou en cas de dysfonctionnement, veuillez appeler le service après-vente

(voir le répertoire des points de service après-vente).

Lorsque vous appelez, veuillez indiquer ce qui suit :

E-Nr. FD

Ces numéros figurent sur la plaque signalétique accessible, après avoir enlevé les filtres à graisse, dans le compartiment intérieur de la hotte aspirante.

Veuillez inscrire les chiffres dans les champs ci-dessus.

Conformité d'utilisation

▷ Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels. ▷ Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. ▷ Le fabricant ne pourrait pas être tenu responsable des dommages imputables au non-respect des consignes de sécurité.

RISQUE DE BLESSURES

Ne permettez jamais aux enfants de jouer avec la hotte aspirante ! Ne permettez pas aux enfants et aux femmes d'utiliser l'appareil

• sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalement en mesure de le faire ou lorsque des connaissances et de l'expérience leur manquent pour faire marcher l'appareil correctement et de façon sûre.

Sécurité technique

La hotte aspirante a quitté l'usine dans un état impeccable. Toutefois, contrôlez avant le montage si l'appareil présente des dégâts apparents. S'il est endommagé, il ne faut pas le mettre en service ! ▷ Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires. ▷ Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension ! ▷ Des opérations de montage, maintenance ou réparation inexpertes peuvent engendrer des risques considérables pour l'utilisateur, risques dont le fabricant n'est pas responsable. ▷ Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites ! Elles peuvent également provoquer des dysfonctionnements dans la hotte.

Exploitation simultanée de la hotte aspirante avec un foyer à combustion alimenté en air ambiant.

▷ Les appareils de chauffage, chauffe-eau, chauffe-eau accumulateurs, tables de cuisson ou four au gaz, au fuel, au bois ou au charbon requièrent pour fonctionner l'air ambiant présent dans le local où ils sont installés, et dont les gaz de combustion sont rejetés à l'extérieur par le biais d'une cheminée.

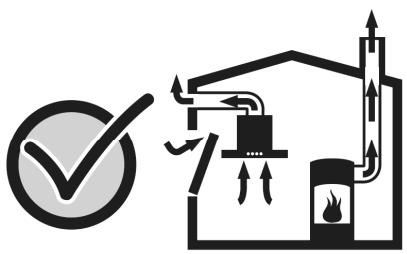

RISQUE D'INTOXICATION

Si la hotte fonctionne en même temps qu'un foyer alimenté en air ambiant, la réaspiration par celle-ci des gaz de combustion engendre un risque d'intoxication.

La hotte peut fonctionner parallèlement sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar).

Il est possible d'y parvenir au moyen d'orifices impossibles à obturer, ménagés par exemple dans les portes, fenêtres, et en association avec une ventouse télescopique d'apport / d'évacuation d'air, ou par d'autres dispositifs techniques permettant à l'air de combustion d'affluer.

▸ Par conséquent, il faut toujours veiller à un apport d'air suffisant. ▸ Une ventouse télescopique d'apport / d'évacuation ne garantit pas à elle seule de respecter le seuil limite.

REMARQUE : Pour réaliser l'évaluation, prenez en compte l'ensemble des moyens d'aération équipant le logement. Pour la réaliser, il est conseillé de faire appel au ramoneur compétent.

Consignes spéciales pour les appareils de cuisson au gaz

▸ Lors du montage au-dessus de foyers au gaz, il faut respecter les dispositions légales respectives en vigueur dans votre pays (en Allemagne : les règles techniques TRGI applicables aux installations à gaz). Il faut respecter les prescriptions et consignes d'incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d'appareils au gaz. ▸ Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul côté. Il y a sinon risque que la chaleur s'accumule.

L'écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

RISQUE DE BRÛLURES

Ne faites jamais marcher plus de deux foyers gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l'effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte !

Rappelez-vous que la puissance d'un grand brûleur (plus de 5 kW, pour Wok) représente celle de 2 brûleurs gaz normaux. La forte chaleur dégagée risque d'abîmer la hotte aspirante. ▸ Ne faites jamais marcher un foyer gaz sans avoir posé d'ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu'elle ne dépasse pas le bord inférieur de l'ustensile de cuisson.

Utilisation correcte

▸ Avant la première mise en service, nettoyez la hotte aspirante soigneusement. ▸ Avant chaque nettoyage ou entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension. ▸ Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes ! ▸ Avant chaque changement d'ampoule, il faut mettre la hotte aspirante hors tension et attendre que les ampoules aient refroidi !

Ne faites marcher la hotte aspirante qu'avec ses ampoules en place. ▷ Au moment d'utiliser un foyer, allumez toujours la hotte aspirante. Si vous ne le faites pas, de l'eau risque de se condenser sur les parois. L'appareil risque de s'endommager par corrosion. ▷ Ne déposez aucun objet sur la hotte aspirante.

RISQUE D'INCENDIE

Ne flambez jamais de plat sous la hotte aspirante et ne travaillez jamais avec une flamme nue. La hotte allumée aspire les flammes dans le filtre. Risque d'incendie vu la présence de dépôts sur le filtre ! Surveillez les casseroles, poêles et friteuses lorsque vous préparez des plats contenant de l'huile et de la matière grasse, les frites par exemple. L'huile ou la graisse surchauffées peuvent très facilement s'enflammer ! En nettoyant régulièrement les filtres à graisse et en changeant suffisamment tout le filtre à charbon actif, vous préviendrez un risque d'incendie.

▷ Ne faites jamais marcher la hotte aspirante sans filtre à graisse.

Montage correct

▷ Dans la notice d'instructions publiée par le fabricant de l'appareil de cuisson, vérifiez s'il est possible de faire marcher une hotte aspirante au-dessus. ▷ Si le fabricant de l'appareil de cuisson n'a pas spécifié d'écarts de sécurité plus importants, il faut respecter les écarts minimums suivants : - entre des foyers électriques et le bord inférieur de la hotte aspirante :

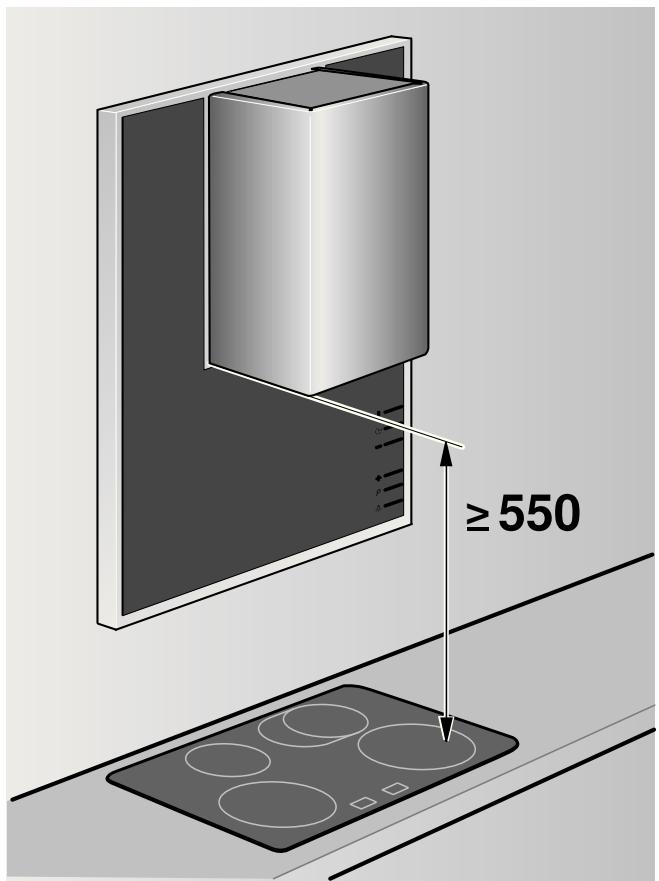

550 mm

• entre des foyers gaz (c'est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante :

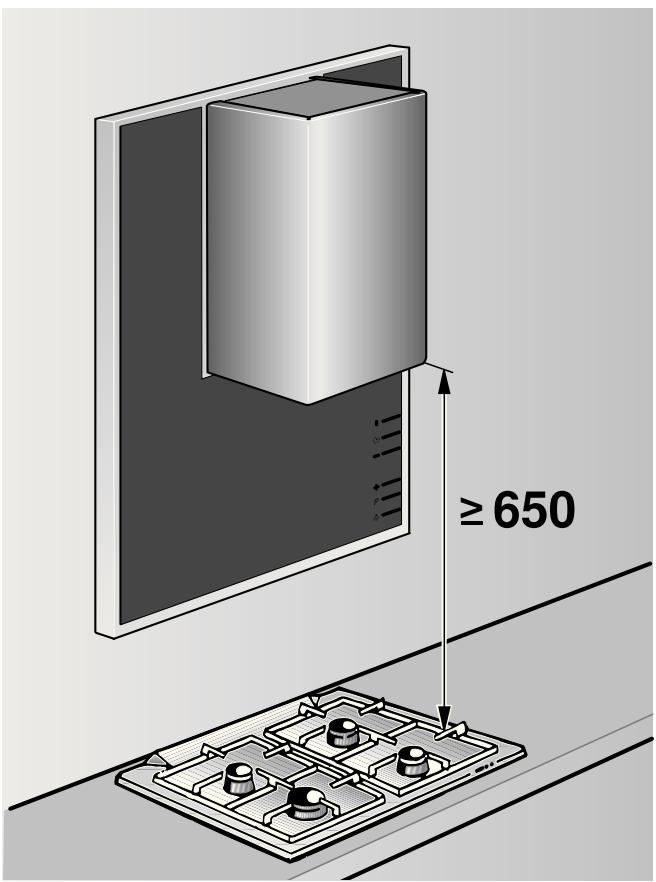

650 mm

(voir fig. 1, page 2)

Si vous exploitez des appareils de cuisson différents, seul vaut le plus grand écart. La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. ▷ Au-dessus d'un foyer à combustibles solides dont peut émaner un risque d'incendie (en raison p. ex. de projections d'étincelles), le montage d'une hotte aspirante n'est admis que si ce foyer

comporte un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s'applique pas aux cuisinières à gaz et aux tables de cuisson au gaz.

Pour éviter d'endommager le foyer, il faut le recouvrir d'un objet protecteur pendant le montage de la hotte aspirante.

Utilisation

REMARQUE : Il est recommandé d'allumer le ventilateur en début de cuisson et d'attendre quelques minutes après la fin de la cuisson avant de l'éteindre à nouveau. Cette méthode évacue le plus efficacement les buées de cuisson.

RISQUE DE BLESSURES

par des appareils de cuisson très chauds. Au moment de commuter la hotte de cuisson, veillez à ce qu'aucun appareil de cuisson très chaud ne se trouve en dessous des mains.

Marche/Arrêt

Poursuite de marche du ventilateur, aspiration intermittente

Réduire la puissance du ventilateur

Affichage des puissances du ventilateur

Hausser la puissance du ventilateur

Grande puissance

Éclairage Marche/Arrêt

Régler le ventilateur

▷ Allumez l'appareil par la touche ①. Le ventilateur démarre au niveau de puissance 2. Haussez le niveau de puissance du ventilateur par la touche +, réduisez-le par la touche -.

Grande puissance

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la grande puissance.

P1 - environ 5 minutes

P2 - environ 10 minutes

Appuyez sur la touche P. À l'affichage apparaît P2. Appuyez sur la touche - pour revenir sur le niveau de puissance P1. La durée est limitée. Ensuite, le ventilateur commute automatiquement sur une puissance d'aspiration inférieure. Le fait d'appuyer à nouveau sur la touche P vous permet à tout moment de réduire le niveau de puissance.

Régler la durée de poursuite de fonctionnement du ventilateur

Appuyez sur la touche. Le ventilateur tourne 6 min au niveau de puissance 1. Ensuite il s'éteint automatiquement. Pour modifier les durées de poursuite de fonctionnement, appuyez sur la touche + ou -

Affichage · : environ 3 minutes

Affichage ≡ : environ 6 minutes

Affichage : environ 9 minutes

Aspiration intermittente

Appuyez 2 fois sur la touche. Le ventilateur fonctionne environ 5 minutes par heure. Pour désactiver l'aspiration intermittente, appuyez sur la touche ①.

Éclairage

Vous pouvez allumer ou éteindre l'éclairage indépendamment du ventilateur.

Appuyez sur la touche

Régler la luminosité

Maintenez la touche appuyée jusqu'à avoir atteint la luminosité souhaitée.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agréé (installateur d'équipement électrique).

RISQUE DE BLESSURES

par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.

Signal sonore

Lorsque vous appuyez sur une touche, un signal sonore se fait entendre à titre de confirmation.

Désactiver le signal sonore

Ventilateur éteint, appuyez simultanément pendant environ 3 secondes sur les touches ① et ^+

Un signal sonore retentit à titre de confirmation.

Activer le signal sonore

Répétez l'opération « Désactiver le signal sonore »

RISQUE DE BLESSURES

Avant chaque nettoyage et entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension.

Surfaces de l'appareil

REMARQUE : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

Les surfaces de l'appareil et ses éléments de commande craignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes : - Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l'acide, du chlorure, ou d'autres détergents agressifs. - Nettoyez les surfaces de l'appareil et les éléments de commande uniquement avec un essuie-tout humide, du produit vaisselle ou un produit lave-vitres doux. Pour les détacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide. - Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne pénètre dans la commande électronique.

REMARQUE : Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l'acier.

Pour les touches de commande, n'utilisez jamais de produit à nettoyer l'acier inox.

Consigne relative à l'entretien de l'appareil

Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture).

Filtres métalliques à graisse

Les filtres métalliques à graisse retiennent les particules grasses en suspension dans les buées de cuisson. Les nattes filtrantes sont en métal ininflammable.

RISQUE D'INCENDIE

Plus les filtres se saturent de résidus gras, plus le risque qu'ils prennent feu augmente. En outre, ces résidus réduisent l'efficacité de la hotte aspirante.

Pour prévenir le risque d'incendie, nettoyez à temps les filtres métalliques à graisse. Lors du nettoyage des filtres à graisse, nettoyez également, avec un essuie-tout humide, les dépôts de graisse présents sur les parties accessibles du boîtier.

Nettoyer les filtres métalliques à graisse ...

Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques à graisse 1 fois par mois.

... au lave-vaisselle

Le nettoyage des filtres métalliques à graisse peut avoir lieu au lave-vaisselle. De légères altérations de couleur peuvent se manifester, mais elles n'influent pas sur le fonctionnement des filtres. Les filtres doivent reposer à plat dans le lave-vaisselle. Il ne faut pas les caler dans un râtelier.

REMARQUE : Si les filtres métalliques à graisse sont très saturés, lavez-les en l'absence d'autres pièces de vaisselle.

... à la main

Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l'eau très chaude additionnée de produit à vaisselle, brossez-les, rincez-les bien puis faites-les égoutter. N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. En présence de salissures particulièrement tenaces, nous recommandons de nettoyer avec un aérosol spécial dissolvant la graisse. Il est possible de le commander via la boutique en ligne.

Dépose et incorporation des filtres à graisse

Avant de déposer et d'incorporer les filtres à graisse, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

Dépose et incorporation des filtres métalliques à graisse

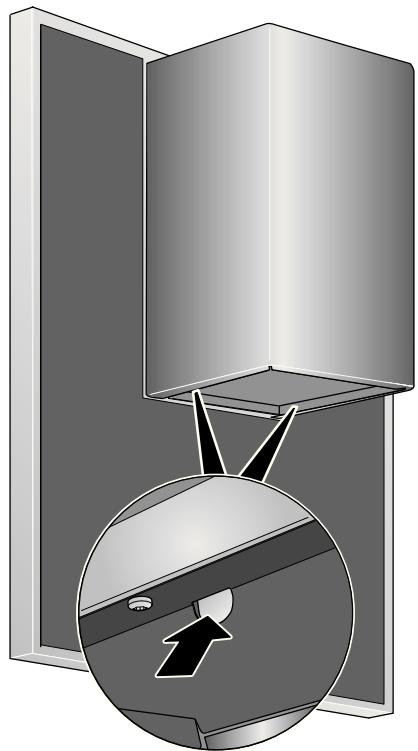

1. Ouvrez le verrouillage et basculez les filtres à graisse vers le bas. Placez l'autre main sous les filtres pour les intercepter.

1. Nettoyez les filtres à graisse.
2. Remettez les filtres à graisse nettoyés en place.

REMARQUE : Il ne faut pas actionner les dispositifs de déverrouillage du capot de cheminée. Ils sont exclusivement réservés au service après-vente.

Avant le montage, respectez impérativement les consignes et avertissements énoncés au chapitre « Consignes de sécurité ».

Mode Évacuation d'air

L'air sortant de la hotte est évacué vers le haut par un conduit d'aération, il traverse le mur et pénètre dans l'atmosphère extérieure. REMARQUE : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Au moment de définir l'évacuation de l'air sortant, il faut respecter les prescriptions légales et celles édictées par les pouvoirs publics (p. ex. la réglementation nationale visant le BTP). Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse télescopique.

La hotte aspirante atteint une puissance optimale si

• le conduit d'évacuation est court et rectiligne et si
• le conduit a le plus grand diamètre possible. Si la pose de coudes est incontournable, veillez à ce qu'ils aient les plus grands rayons de courbure possibles.

REMARQUE : Des conduits d'évacuation longs, aux parois rugueuses, de nombreux coudes ou des conduits de moins de 150 mm de diamètre, font que la circulation de l'air n'est plus optimale et la hotte devient bruyante.

Seuls des conduits ou flexibles en matériau ininflammable pourront composer le conduit d'évacuation installé. Le fabricant de la hotte aspirante décline toute réclamation imputable à la planification du parcours des conduits et à sa réalisation.

Junction des conduits

▸ Les conduits d'évacuation ne doivent pas faire moins de 150 mm de diamètre.

Raccordement du conduit d'évacuation Ø 150 mm (taille recommandée)

Fixez le conduit d'air sortant directement contre le manchon d'évacuation puis étanchez avec un moyen approprié. En cas d'utilisation d'un conduit en aluminium, lissez préalablement la zone de raccordement.

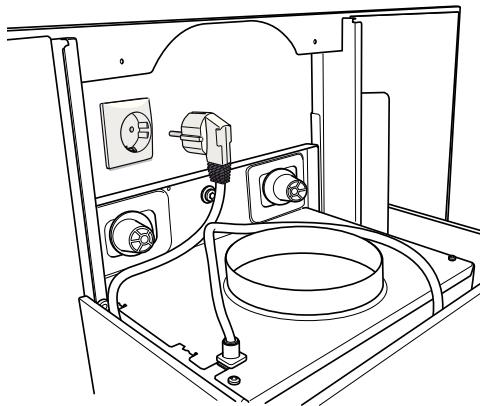

BRANCHEMENT ÉLECTRIQUE

▸ Avant d'effectuer le branchement électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » ! La hotte aspirante ne pourra être raccordée que par un électricien installateur connaissant la réglementation publiée par la compagnie de distribution d'électricité.

RISQUE DE BLESSURES

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

▸ Avec le raccordement au secteur, il faut immobiliser le câble de manière sûre. La hotte ne pourra être raccordée qu'à une prise femelle réglementairement raccordée à la terre. ▸ Installez la prise femelle à contacts de terre de préférence directement derrière le capot de la hotte.

Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié. - Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose

Il faut prévoir un dispositif de coupure du côté de l'installation électrique. Valent comme dispositif de coupure les interrupteurs représentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pôle. Parmi eux figurent les disjoncteurs, fusibles et contacteurs.

Caractéristiques électriques

Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l'intérieur de l'appareil ; cette dernière devient accessible après avoir retiré les filtres à graisse.

Longueur du câble de branchement : env. 1,30 m

Cette hotte aspirante est conforme aux dispositions communautaires régissant l'antiparasitage.

Cette hotte aspirante a été prévue pour un montage mural.

Veillez à la présence d'un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité ») ! Évitez d'endommager les surfaces décoratives !

Préparation du mur

RISQUES DE BLESSURES, RISQUES DE DÉGÂTS MATÉRIELS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifiez qu'il n'y a pas, entre autres, de câbles électriques encastrés.

▸ Le mur doit être plat et vertical. ▸ Les vis et chevilles livrées d'origine conviennent à la maçonnerie massive.

En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés.

Veillez à ce que le mur offre une portance suffisante.

▸ Ce faisant, veillez à ce que la profondeur des trous percés corresponde à la longueur des vis. Veillez à ce que les chevilles offrent une retenue suffisante.

Poids max. en kg : 55

Sous réserve de modifications de la conception dans le cadre du progrès technique.

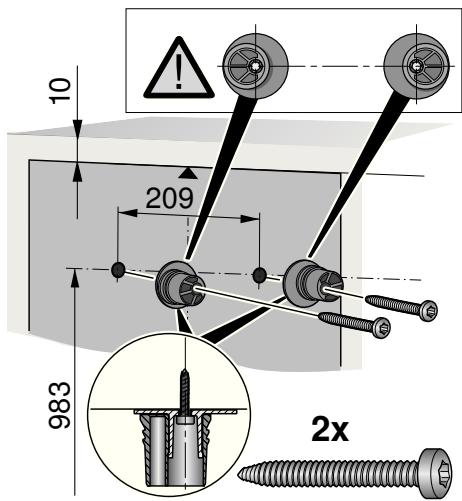

Préparatifs du montage

1. À l'aide du gabarit ci-joint, marquez les positions des vis et, pour faciliter l'accrochage, le contour de la zone d'accrochage. Le bord inférieur du gabarit correspond au bord inférieur de la hotte aspirante.
2. Percez 2 trous de 0,8 mm qui permettront d'accrocher la hotte aspirante et enfoncez les chevilles jusqu'au ras de la surface du mur.

1. Vissez les moyens d'accrochage de la hotte aspirante : serrez à la main, 3 Nm max. Veillez à ce que les rondelles intercalaires et les moyens d'accrochage soient dans la bonne position !

Accrocher et aligner

1. Accrochez la hotte aspirante de telle sorte qu'elle s'encastre fermement à l'arrière, sur ses moyens d'accrochage A.
2. Tournez les moyens d'accrochage pour ajuster l'horizontalité de la hotte. Si nécessaire, il est possible de déplacer la hotte aspirante vers la droite ou la gauche (B).

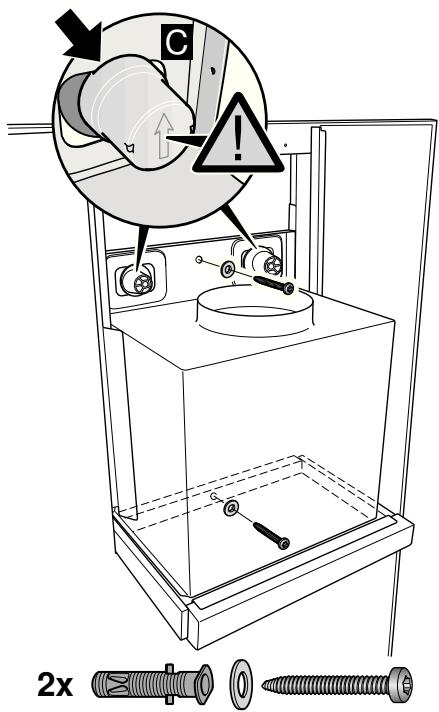

Vis de sécurisation et capuchons de sécurisation

1. Marquez les emplacements des trous qui recevront les vis de sécurisation. Décrochez la hotte aspirante, percez les trous recevant les vis de sécurisation puis enfoncez les chevilles jusqu'au ras du mur.
2. Accrochez la hotte aspirante et vissez les vis de sécurisation à fond.
3. Sur les moyens d'accrochage, enfoncez les capuchons de sécurisation jusqu'à ce qu'ils s'encastrent audiblement et en veillant à ce que la flèche pointe vers le haut ©.

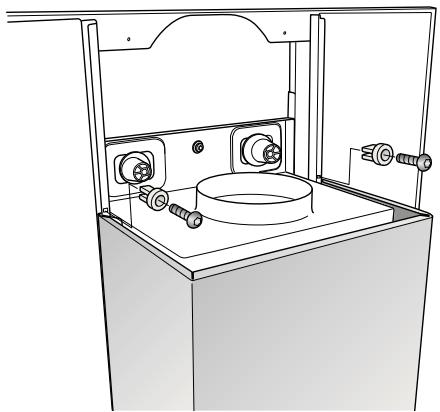

RISQUE DE BLESSURES

Vérifiez impérativement que toutes les vis de sécurisation et les capuchons de sécurisation ont été fermement montés.

1. Réalisez la jonction des conduits (voir « Jonction des conduits »).
2. Réalisez le branchement électrique (voir « Branchement électrique »).

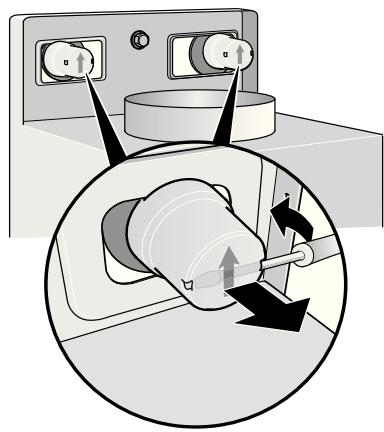

Démontage des capuchons de sécurisation

Pour démonter les capuchons de sécurisation équipant les moyens d'accrochage, utilisez un outil approprié, p. ex. un tournevis à lame plate.

Montage des capots de cheminée

RISQUE DE BLESSURES

Les côtés intérieurs des capots de cheminée peuvent présenter des arêtes vives. Nous recommandons de porter des gants de protection lors du montage.

1. Retirez la pellicule protectrice recouvrant les deux capots de cheminée.
2. Insérez la cheminée dans les profilés de guidage et laissez-la glisser vers le bas.

1. Introduisez 2 éléments fusibles puis vissez-les à fond.

2x

1. Poussez le capot de cheminée vers le haut jusqu'à ce qu'il s'enclenche audiblement.
2. Mettez le filtre métallique à graisse en place.
