Type de produit	Hotte aspirante décorative
Marque	FRANKE
Modèle	BOX FBI 732L GR
Alimentation électrique	220-240 V, 50/60 Hz
Puissance éclairage	Jusqu'à 28 W (halogène ou LED selon version)
Nombre de vitesses	4 vitesses (dont 1 intensive temporisée 6 min)
Type de filtres	Filtres à graisse métalliques lavables + filtre à charbon actif (version recyclage)
Diamètre de sortie d'air	150 mm (réductible à 120 mm avec bague fournie)
Commande	Pavé tactile avec voyants LED, télécommande optionnelle
Alarme saturation filtres	Oui (LED S1) : filtres métalliques après 100 h, charbon après 200 h
Hauteur minimale au-dessus du plan de cuisson	650 mm (certains modèles acceptent moins)
Classe électrique	Classe I (mise à la terre requise)
Entretien filtres à graisse	Lavage au lave-vaisselle tous les 2 mois ou lorsque l'alarme s'allume
Entretien filtre à charbon	Non lavable, remplacement tous les 4 mois ou selon alarme
Nettoyage extérieur	Chiffon humide et détergent neutre, pas de produits abrasifs
Type d'installation	Intégrée dans une armoire murale ou sous un meuble
Version d'utilisation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Dimensions (approx.)	Non spécifiées dans la notice, se référer au gabarit d'installation

FOIRE AUX QUESTIONS - BOX FBI 732L GR FRANKE

Comment installer la hotte BOX FBI 732L GR ?

L'installation doit respecter une distance minimale de 650 mm entre le plan de cuisson et la hotte. Pour une version aspirante, reliez la sortie d'air à un conduit de 150 mm (ou 120 mm avec le réducteur fourni). Pour une version filtrante, installez les filtres à charbon et dirigez l'air recyclé vers la grille fournie. Fixez la hotte à l'aide des 8 vis fournies dans l'armoire.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière puis en tirant vers le bas. Lavez-les sans les plier, séchez-les et remontez-les. L'alarme de saturation (LED S1 fixe) s'allume après 100 heures d'utilisation.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois ou lorsque la LED S1 clignote (alarme après 200 heures). Pour le remplacer, ouvrez le panneau, retirez le filtre à graisse, puis les anciens filtres à charbon et installez les neufs.

Comment réinitialiser l'alarme des filtres ?

Éteignez les lumières et le moteur, puis appuyez sur la touche T3 pendant au moins 3 secondes. La LED S1 clignotera 3 fois pour confirmer la réinitialisation.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en version filtrante (recyclage). Vous devez installer les filtres à charbon actif et fixer la grille de sortie d'air recyclé fournie. Dans ce cas, activez l'alarme du filtre à charbon en appuyant sur T2 pendant 5 secondes (LED clignote 2 fois).

Comment brancher la hotte électriquement ?

Branchez la hotte sur le secteur via un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Assurez-vous que l'installation comporte une mise à la terre conforme (classe I).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (LR03-AAA, 1,5 V). Pour appairer la télécommande, toutes charges éteintes, appuyez sur T4 pendant 5 secondes : la LED clignote 2 fois. Pour la désappairer, refaites la même opération (1 clignotement).

Comment changer l'ampoule de la hotte ?

Débranchez l'appareil. Tirez doucement sur l'ampoule pour la sortir de la douille. Remplacez-la par une ampoule de mêmes caractéristiques (halogène 20 W G4 12 V ou LED selon modèle). Assurez-vous que les fiches sont bien insérées.

Quelle est la hauteur minimale d'installation au-dessus d'une cuisinière à gaz ?

La distance minimale est de 650 mm. Si les instructions de la cuisinière spécifient une distance supérieure, respectez celle-ci. Certains modèles de hotte peuvent être installés plus bas, consultez le paragraphe d'installation.

Comment activer la vitesse intensive ?

Appuyez sur la touche T4 : le moteur passe en vitesse intensive (maximale) pendant 6 minutes, puis revient automatiquement à la vitesse précédente. Si le moteur était arrêté, il s'arrêtera après les 6 minutes.

MODE D'EMPLOI BOX FBI 732L GR FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

Installation

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuels dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre ajustée.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des

appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit partager une ouverture communiquant directement vers l'extérieur pour garantir l'aération d'air

propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en teni
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : les parties accessibles peuvent être très chaudes durant l'utilisation des appareils de cuisson.

Entretien

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie).
• Nettoyer les filtres à graisse tous les 2 Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

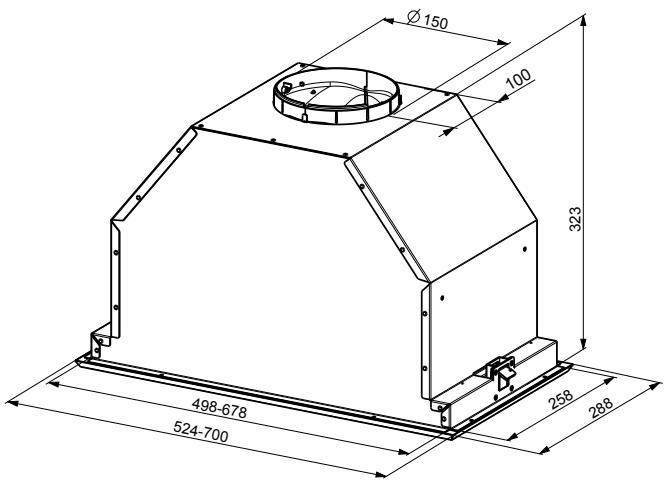

Encombrement

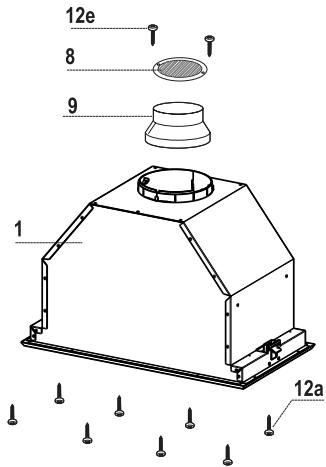

Composants Réf. Qté Composants de Produit

1	1	Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille en Direction Sortie Air
9	1	Flasque de Réduction ø 150-120 mm

Réf. Qté Composants pour l'installation Qté Documentation 1 Manuel d'instructions

12a	8	Vis
12e	2	Vis 2,9 x 9,5

Avant de MONTER la HOTTE dans l'armoire MURALE SUIVRE la MARCHE ci-dessous :

• Ouvrir le panneau en le tirant.

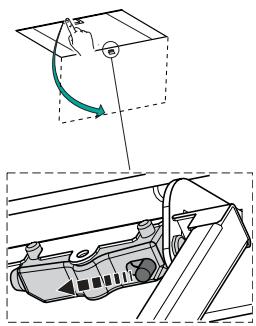

• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécifique prévu.
• Retirer les filtres à graisse.

• Débrancher le câblage des commandes en intervenant sur les connecteurs.
• Débrancher le câblage des lumières en intervenant sur les connecteurs.

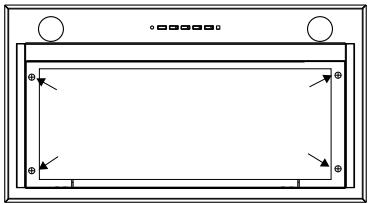

• Retirer le cadre en desserrant les 4 vis (2 à droite et 2 à gauche).

• La hotte peut être installée directement sur le plan inférieur des armoires murales (650 mm min. par rapport au plan de cuisson).
• Faire une entaille sur le plan inférieur de l'armoire murale, de la manière indiquée.
• Fixer avec 8 vis 12a fournies.
• Revisser le cadre avec les 4 vis précédemment retirées, rebrancher le câblage des commandes et lumières, remonter le filtre à graissé et fermer le panneau.

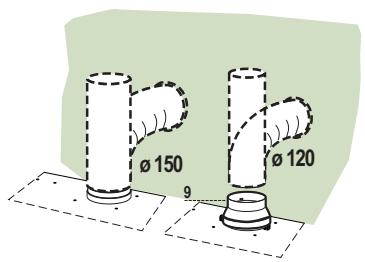

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

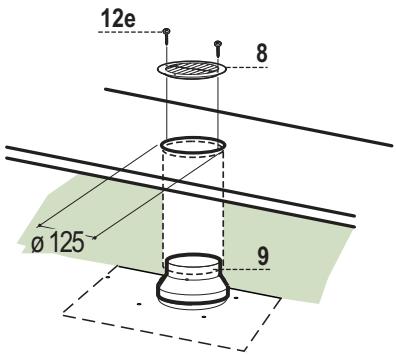

SORTIE Air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.

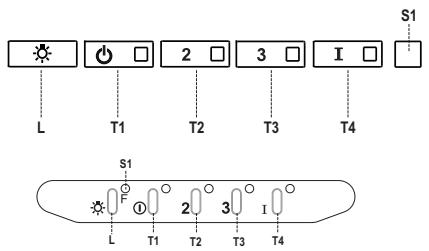

Tableau de commande

Touche	Led	Fonction
L	-	Allume/Éteint les lumières à la luminosité maximum.
T1	Fixe	Démarre/Coupe le moteur à la première vitesse.
T2	Fixe	Démarre le moteur à la deuxîme vitesse.
		Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif s'active et la led correspondante clignotera 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant 5 secondes.La led correspondante clignotera 1 fois.
T3	Fixe	Démarre le moteur à la troisîme vitesse.
		Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.
T4	Fixe	Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 6 minutes. ÀpRES ce délambda, Le système returnne automatiquement à la vitesse sélectionnée. Si activée avec le moteur à l'arrêt, à la fin du délambda le système passé en mode OFF.
		Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignotera 2 fois.Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignotera 1 seule fois
S1	Fixe	Signale l'alarme saturation filtres àGRAisse métalliques et la nécessité de les laver. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.(Reset voir paragraphe Entretien)
	Clignotante	Lorsque l'alarme de saturation du filtre anti-odeur est activée, c'est l'indice que le filtre doit être remplaced. Laver aussi les filtres àGRAisse métalliques.L'alarme de saturation filtre anti-odeur au charbon actif entre en fonction après 200 heures de travail effectif de la hotte.(Activation et Reset voir paragraphe Entretien)

Telecommande (fournie sur demande)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-carbon 1,5V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent neutre.
• Le nettoyer également à l’intérieur avec un chiffon humide et un détergent neutre; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau; ne pas utiliser des substances abrasives.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s'allume ou au moins tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Nettoyage filtres

Ouvrir les portes - Retirer le filtre en le poussant vers l'arrière du groupe et en tirant en même temps vers le bas. - Laver le filtre en évitant de le plier, et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier). - Le remonter en faisant attention de garder la poignée vers la partie visible externe. - Refermer les portes.

Il n'est ni lavable, ni régénérable. Le replacer lorsque la LED S1 clignote ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, se vérifie seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu'à ce que la led de confirmation clignote :

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Remplacement du filtre

Ouvrir les portes - Retirer le filtre àGRAISSÉ - Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A). - Monter les nouveaux filtres, comme indiqué (B). - Remonter le filtre àGRAISSE - Refermer les portes.

Lampe halogène de 20 w.

• Sortir la lampe de la douille en exerçant une légère traction.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.

Ampoule	Absorption (W)	Culot	Voltage (V)	Dimensions (mm)	Code ILCOS
	28	E14	220 - 240	104 x 35	HSGSB/C/UB-28-220/240-E14
	20	G4	12	33 x 9	HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD--16/40/1B-E--G13--26/720
	18	G13	57	589,8 x 26	FD--18/40/1B-E--G13--26/600
	9	G23	60 (ampoule) 220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule) 220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23
