MODE D'EMPLOI D49ML54N0 - D49ML54X1 NEFF
Notice d'utilisation et de montage
Table des matières
NOTICE D'UTILISATION 2
Utilisation conforme 2
Précautions de sécurité importantes. 3
Protection de l'environnement 5
Modes. 5
Utilisation de l'appareil. 6
Nettoyage et maintenance. 8
Anomalies, que faire ? 9
Service après-vente 10
NOTICE DE MONTAGE 11
Précautions de sécurité importantes 12
Consignes générales 13
Installation 16
NOTICE d'utilisation
Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.neff-international.com et la boutique en ligne : www.neffeshop.com
Utilisation conforme
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. L'appareil n'est pas destiné à une utilisation à l'extérieur. Surveiller l'appareil pendant son fonctionnement. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2000 m.
Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être complété par des enfants, sauf s'ils sont âgés de 15 ans et plus et qu'un adulte les surveille.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.
Mise en garde - risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.

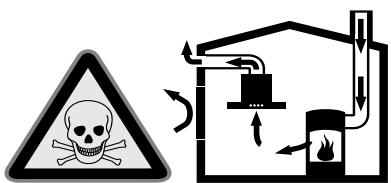

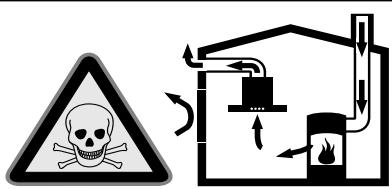

Mise en garde – danger de mort !
Il y a risque d'intoxication par reaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évolution de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Mise en garde - risque d'incendie!
- Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer.
Nettoyer le filtre à graisse au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtre à graisse.
- Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Ne jamais travailler avec une flamme nue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer à combustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection d'étincelles ne doit avoir lieu. L'huile et la graisse chaude s'enflamment rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau.
Éteindre le foyer. Étouffer les flammes prudemment avec un couvercle, une couverture ou similaire.
- Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus. Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAFFE autant que deux brûleurs gaz.
Mise en garde - risque de brûlure !
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Éloigner les enfants.
Mise en garde - risque de blessure !
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet. La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.
Mise en garde - risque de choc électrique !
- Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
- De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Remplacer immédiatement les ampoules défectueuses, afin d’empêcher une surcharge des ampoules restantes.
Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.
Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Protection de l'environnement
Votre nouvel appareil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils sur comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l'appareil et comment correctement éliminer l'appareil.
Économies d'énergie
Lors de la cuisson, prévoyez suffisamment d'air frais afin que la hotte aspirante fonctionne de manière efficace en produisant peu de bruit. - Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. Utilisez uniquement la vitesse intensive en cas de besoin. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. - En cas d'intenses vapeurs de cuisson, sélectionnez dès que possible une vitesse de ventilateur plus importante. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitent un fonctionnement plus long de la hotte aspirante. Eteignez la hotte aspirante quand vous n'en avez plus besoin. Eteignez l'éclairage quand vous n'en avez plus besoin. Nettoyez le filtre aux intervalles indiqués ou remplacez-le pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie. Utilisez un couvercle de cuisson pour réduire la vapeur de cuisson et la condensation.
Élimination écologique
Éliminez l'emballage en respectant l'environnement.
Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，我将根据给定的规则进行文本校对。由于原文是法语，我将按照指示仅提供校对后的法语文本，不添加任何未在原始文本中出现的内容。 Cet appareil est marqué selon la directive française 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.

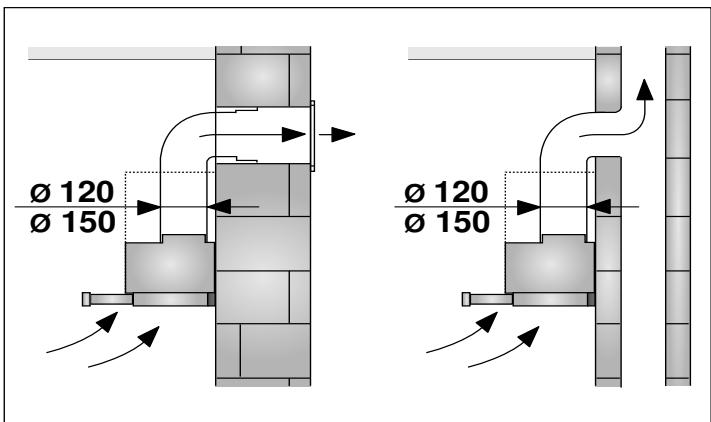

Mode d'évacuation de l'air
L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.
Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse télescopique.
Mode de recyclage
L'air aspiré se nettoie en traversant les filtres à graisse et un filtre à charbon actif, puis il revient dans la cuisine.
Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibilités d'utiliser l'appareil en mode Recyclage, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne.

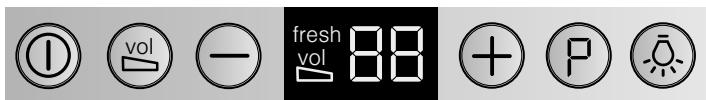

Utilisation de l'ordinateur
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Remarque : Allumez la hotte aspirante dès le début de la cuisson ; une fois la cuisson achevée, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buées de cuisson le plus efficacement.
Explication
Ventilateur marche/arrêt Réduction du bruit
Réduire les vitesses du ventilateur/poursuite du ventilateur/aspiration intermittente
- Augmenter les vitesses du ventilateur/vitesse intensive 1, 2 P Sélection directe Vitesse intensive 2 Lumière marche/arrêt/gradation
Activation
Sortez le tiroir-filtre et appuyez sur la touche ①. Le ventilateur démarre à la vitesse 2.
Appuyez sur les touches + ou - pour modifier la puissance du ventilateur.
Eteindre
Appuyez sur la touche ①. Repoussez le tiroir-filtre à l'intérieur.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
Appuyez sur la touche P. P2 apparait dans l'affichage. Appuyez sur la touche -, pour revenir à la vitesse intensive P1.
L'électronique revient automatiquement à une plus faible vitesse au bout d'environ 6 minutes. Si vous pouvez désactiver la vitesse intensive avant l'écoulement du temps préréglé, appuyez sur la touche P.
Poursuite ventilateur
Appuyez sur la touche - jusqu'à ce que L' apparaisse ou repoussez le tiroir-filtre à l'intérieur.
Le ventilateur s'arrête automatiquement au bout de 10 minutes environ.
Fonction airfresh
Appuyez sur la touche ①, jusqu'à ce que Fresh ! apparaisse. Le ventilateur fonctionne environ 5 minutes par heure.
Si vous voulez désactiver la fonction AirFresh, appuyez sur la touche ①.
Fonction noisereduction
La fonction NoiseReduction réduit le bruit du ventilateur.
Enclenchement
Appuyez sur la touche
La fonction est possible lors de toutes les vitesses du ventilateur, sauf la vitesse 1. Elle reste aussi active après la désactivation du ventilateur.
Coupure
Appuyez sur la touche
Éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.
Appuyez sur la touche.
Régler la luminosité
Maintenez la touche enfoncée jusqu'à ce que la luminosité désirée soit atteinte.
Indicateur de saturation
Si les filtres métalliques à graisse sont saturés, un signal sonore retentit pendant env. 4 secondes après l'arrêt du ventilateur. Dans l'affichage apparaît en plus le symbole :
Au plus tard à ce moment-là, il faudrait nettoyer les filtres métalliques àGRAisse.
Pour savoir comment nettoyer les filtres métalliques àGRAISSE, consultez le chapitre Nettoyage et entretien.
L'indicateur de saturation peut être réinitialisé pendant qu'il clignote. Pour ce faire, appuyez sur la touche -.
Activer le signal sonore
Le ventilateur désactivé, appuyez simultanément sur les touches ① et + pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.
Désactiver le signal sonore
Répétez l'opération "Activer le signal sonore".
Explication
Ventilateur marche/arrêt Réduction du bruit
Réduire les vitesses du ventilateur/poursuite du ventilateur/aspiration intermittente
- Augmenter les vitesses du ventilateur/vitesse intensive 1,2 Fonction automatique Lumière marche/arrêt/gradation
Activation
Sortez le tiroir-filtre et appuyez sur la touche ①. Le ventilateur démarre à la vitesse 2.
Appuyez sur les touches + ou - pour modifier la puissance du ventilateur.
Eteindre
Appuyez sur la touche ①. Repoussez le tiroir-filtre à l'intérieur.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
Appuyer sur la touche +, pendant que le ventilateur fonctionne à la vitesse 3.
La vitesse intensive P1 est activée. Réappuyez sur la touche +, la vitesse intensive P2 est activée.
L'électronique revient automatiquement à une plus faible vitesse au bout d'environ 6 minutes. Si vous pouvez arrêter la vitesse intensive avant l'écoulement du temps préréglé, appuyez sur la touche -, jusqu'à l'atteinte de la vitesse que vous désirez.
Activation
Appuyez sur la touche ① Le ventilateur démarrera à la vitesse e. - Appuyez sur la touche R. La vitesse optimale du ventilateur R1, R2 ou R3 est automatiquement réalisée par le biais d'un capteur.
Mise hors tension
Appuyez sur la touche R ou sur la touche ① pour désactiver le mode automatique.
Le ventilateur s'arrête automatiquement si le capteur ne détecte plus de modification de la qualité de l'air ambiant.
La durée de marche du mode automatique est de 4 heures max.
Commande par capteur
En mode automatique, un capteur installé dans la hotte détecte l'intensité des odeurs de cuisson et de rôtissage. Selon le réglage du capteur, le ventilateur commute automatiquement dans une autre vitesse.
Réglage usine de la sensibilité : 5
Réglage du niveau minimal de la sensibilité : 0
Réglage du niveau maximal de la sensibilité : 9
Si la commande par capteur réagit trop vite ou trop lentement, il est possible de la modifier de façon correspondante :
- Ventilateur éteint, maintenez le symbole R actionné pendant environ 4 secondes. Le réglage s'affiche.
- Une pression sur la touche + ou - permet de modifier le réglage de la commande du capteur.
- Pour confirmer l'entrée, maintenir le symbole R appuyé pendant env. 4 secondes.
Poursuite ventilateur
Appuyez sur la touche - jusqu'à ce que L'apparaisse ou repoussiez le tiroir-filtre à l'intérieur.
Le ventilateur s'arrête automatiquement au bout de 10 minutes environ.
Fonction airfresh
Appuyez sur la touche ①, jusqu'à ce que Fresh ! apparaisse. Le ventilateur fonctionne environ 5 minutes par heure.
Si vous voulez désactiver la fonction AirFresh, appuyez sur la touche ①.
Fonction noisereduction
La fonction NoiseReduction réduit le bruit du ventilateur.
Enclenchement
Appuyez sur la touche
La fonction est possible lors de toutes les vitesses du ventilateur, sauf la vitesse ι. Elle reste aussi active après la désactivation du ventilateur.
Coupure
Appuyez sur la touche Clé
Éclairage
Vous pouvez allumer et éteindre l'éclairage indépendamment du ventilateur.
Appuyez sur la touche.
Régler la luminosité
Maintenez la touche enfoncée jusqu'à ce que la luminosité désirée soit atteinte.
Indicateur de saturation
Si les filtres métalliques àGRAISSÉ sont saturés, un signal sonore retentit pendant env. 4 secondes après l'arrêt du ventilateur. Dans l'affichage apparaît en plus le symbole :
Au plus tard à ce moment-là, il faudrait nettoyer les filtres métalliques àGRAISSE.
Pour savoir comment nettoyer les filtres métalliques à graisse, consultez le chapitre Nettoyage et entretien.
L'indicateur de saturation peut être réinitialisé pendant qu'il clignote. Pour ce faire, appuyez sur la touche -.
Activer le signal sonore
Le ventilateur désactivé, appuyez simultanément sur les touches ① et + pendant env. 3 secondes. Un signal sonore retentit à titre de confirmation.
Désactiver le signal sonore
Répétez l'opération "Activer le signal sonore".
Mise en garde - risque de brûture !
L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.
Mise en garde - risque de choc électrique!
De l'humidité qui pénétre peut occasionner un choc électrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage, débrancher la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles.
De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyeur à vapeur.
Mise en garde - risque de blessure !
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection.
Nettoyants
Afin de ne pas endommager les différentes surfaces avec des nettoyants inappropriés, respectez les indications du tableau. N'utilisez pas
de produits agressifs ni abrasifs, de produits de nettoyage fortement alcoolisés, de tampons à récurer ni déponges à dos récurant, de nettoyeurs haute pression ni de nettoyeurs à vapeur.
Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.
Respectez l'ensemble des notices et des mises en garde accompagnant les produits de nettoyage.
| Surface | Nettoyants |
| Inox | Eau chaude additionnée de produit àVAISSELLE:Nettoyez avec une lavette et séchez avec unchiffon doux.Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal.Des produits d'entretien spécial inox sont disponibles auprès du service après-vente ou dans les commercés spécialisés. Appliquez une fine couche de produit d'entretien avec un chiffon doux. |
| Surfaces laquées | Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchezavec un chiffon doux.N'utilisez pas de nettoyant pour inox. |
| Aluminium et plastique | Nettoyant pour vitres:Nettoyez avec un chiffon doux. |
| Verre | Nettoyant pour vitres:Nettoyez avec un chiffon doux. N'utilisez pasde racloir à verre. |
| Éléments de commande | Eau chaude additionnée de produit àvaisselle:Nettoyez avec une lavette humide et séchezavec un chiffon doux.Risque d'électrocution par pénétrationd'humidité.Risque de déterioration de l'électronique parpénétration d'humidité. Ne nettoyez jamaisles éléments de commande avec un chiffonhumide.N'utilisez pas de nettoyant pour inox. |

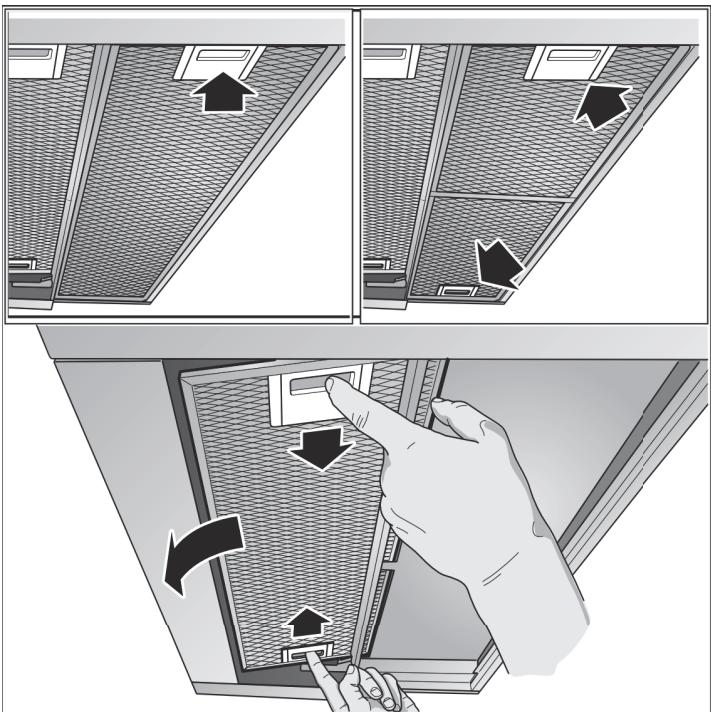

Nettoyer le filtre métallique à graissé
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Mise en garde - risque d'incendie!
Les dépôts de graisse dans le filtre àGRAISSSE peuvent s'enflammer.
Nettoyer le filtre à graissé au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtre àGRAISSE.
Remarques
N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. Pendant le nettoyage des filtres métalliques à GRAISSE, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide. - Vous pouvez laver les filtres métalliques à GRAISSE au lave-vaisselle ou à la main.
Remarque : En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques à graisse à tremper dans de l'eau de vaisselle très chaude.
Utilisez une brosse pour nettoyer puis rincez bien les filtres ensuite. Laissez les filtres métalliques à graisse s'égoutter.
Remarque: Si le nettoyage a lieu au lave-vaisselle, de légères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAisse.
- Ne nettoyez pas avec la vaisselle les filtres métalliques àGRAISE très sales. Posez les filtres métalliques àGRAISSE dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques àGRAISSE.
Retirer le filtre métallique à graisse
- Ouvrez le verrouillage, puis abaissez le filtre àGRAISSE métallique. Avec l'autre main sous le filtre àGRAISSE métallique, saisissez ce dernier.
- Sortez le filtre métallique àGRAISE de sa fixation.
Remarques
- La GRAISSES Peuissent accumuler dans le filtre à graisse métallique. Pour éviter tout égouttement de graisse, tenez le filtre à graisse métallique à l'horizontal.
- Nettoyez le filtre à graisse métallique.
Incorporer le filtrage métallique à graissé
- Mettre le filtré métallique àGRAISE en place. Avec l'autre main sous le filtré métallique àGRAISSE, intercepter ce dernier.
- Basculer le filtre métallique àGRAISE vers le haut puis encliqueter le verrouillage.
Anomalies, que faire ?
Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contacter le service après-vente, veuillez vérifier les points suivants :
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tableau de dérangements
| Panne | Cause possible | Remède |
| L'appareil ne fonctionne pas | La fiche n'est pas connectée | Connector l'appareil au sec-teur |
| Panne de courant | Vérifier si d'autres appareils de cuisine fonctionnent | |
| Fusible défec-tueux | Vérifier dans le coffret à fusibles, si lefuse pour l'appareil est en bon état |
LED
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste/agréé (installateur d'équipement électrique).
Mise en garde - risque de blessure!
La lumière des lampes LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). Ne pas regarder plus longtemps que 100 secondes directement les lampes LED allumées.
Service après-vente
Lors de votre appel, veuillez indiquer le numéro de produit (n° E) et le numéro de fabrication (n° FD), afin de nous permettre de mieux vous aider. Vous trouvez la plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtre métallique à graisse).
Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre appareil et le numéro de téléphone du service après-vente.
| N° E | N° FD |
| Service après-venture |
Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.
Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.
Commande de réparation et conseils en cas de dérangements
B 070222143
FR 0140104210
CH 0848 840 040
Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens de SAV formés qui disposent des pièces de rechange d'origine adaptées à votre appareil.
Accessoires
(non compris dans la livre)
Remarque : Ces instructions valent pour plusieurs variantes d'appareil. Il est possible que des accessoires spéciaux soient mentionnés et qu'ils ne soient pas compatibles avec votre appareil.
Remarque : Respectez les instructions de montage, chapitre Accessoires.
| Accessoires | Référence |
| Équipement initial: | |
| Kit de démarrage pour le mode recyclage | Z54TS02X0 |
| Filtre de rechange pour Kit de démarrage | Z54TC02X0 |
| Équipement initial: | |
| Module de recyclage de l'air CleanAir | Z54TR60X0 |
| Filtre amovible pour module de recyclage | Z54TR00X0 |
| CleanAir | |
| Cadre d'affissement: | |
| Largeur de l'appareil 60 cm | Z54TL60X0 |
| Cadre d'affissement: | |
| Largeur de l'appareil 90 cm | Z54TL90X0 |
| Kit de montage: | |
| Meuble supérieur 90 cm | Z54TM90X0 |
| Baguette-poignée 60 cm (sans découpe de commande): | Z54TH60N0 |
| Inox | Z54TH60D0 |
| noir | |
| Baguette-poignée 90 cm (sans découpe de commande): | Z54TH90N0 |
| Inox | Z54TH90D0 |
| noir | |
| Baguette-poignée 60 cm (avec découpe de commande): | Z54TF60N0 |
| Inox | |
| Baguette-poignée 90 cm (avec découpe de commande): | Z54TF90N0 |
| Inox |

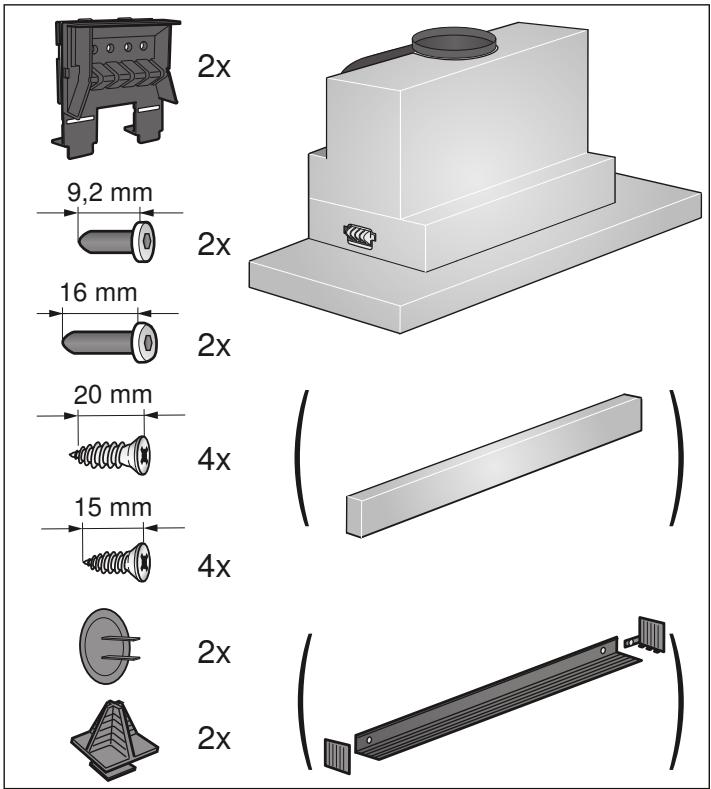

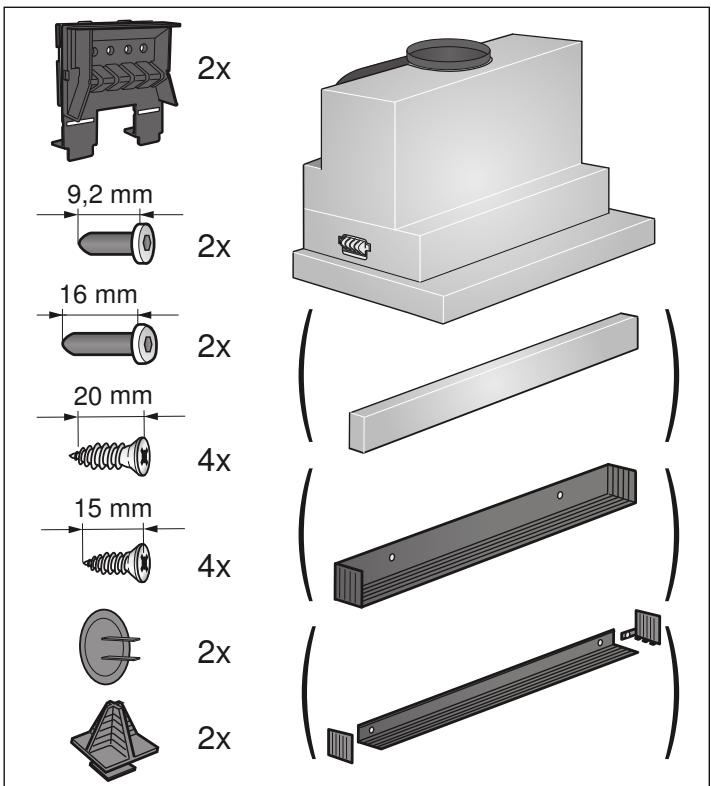

NOTICE de montage
Ces instructions valent pour plusieurs variantes d'appareil. Certains équipements ne figurant pas sur votre appareil peuvent y être décrits.
Cet appareil s'installe dans le meuble supérieur. - Accessoires spéciaux (p. ex. pour le mode Recyclage de l'air) : tenez compte de la notice d'installation les accompagnant. - Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre appareil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propriétaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.
La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson.
L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au BATIMENT).
Mise en garde – danger de mort !
Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Mise en garde – danger de mort !
Il y a risque d'intoxication par reaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambient, veillez impérativement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple appareils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant. La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Mise en garde – danger de mort !
Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.
Mise en garde - risque d'incendie !
Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre appareil de cuisson. Si vous table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.
Il est permis de monter l'appareil avec un seul côté directement à côté d'un meuble haut ou près d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm.
Mise en garde - risque de blessure !
- Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Porter des gants de protection. Si l'appareil n'est pas correctement fixé, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sûre. L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.
Mise en garde - risque de choc électrique !
Des pièces à l'intérieur de l'appareil peuvent détenir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Mise en garde - risque d'électrocution !
À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire.
La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation.
Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Mise en garde - risque d'asphyxie !
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jouer avec les matériaux d'emballage.
Mise en garde - danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion. L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion. Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse téléscopique.
Conduit d'évacuation
Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les réclamations liées à la tuyauterie.
L'appareil atteint son rendement optimal avec un tube d'évacuation court et droit et un diamètre le plus important possible. Si les tuyaux d'évacuation sont longs, présentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit. - Les tuyaux rigides ou couplés constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.
Tuyaux ronds
Nous recommandons un diamètre intérieur de 150 mm mais d'au moins 120 mm.
Gaines plates
Le section intérieure doit correspondre au diamètre des tuyaux ronds.
- Les gaines plates ne doivent pas présenter de déformations trop importantes. Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.
Branchement électrique
Des pièces à l'intérieur de l'appareil peuvent avoir des arêtes vives. Il y a risque d'endommagement du câble d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le câble d'alimentation.
Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartiment intérieur de l'appareil (pour ce faire, retirez le contrôle métallique à graisse).
Cet appareil est conforme aux dispositions CE régissant l'antiparasitage.
Mise en garde - risque d'électrocution!
À tout moment, il doit être possible de séparer l'appareil du réseau électrique. L'appareil doit être raccordé impérativement à une prise de courant de sécurité installée de manière réglementaire.
La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. En cas d'impossibilité, dans l'installation à câblage fixe, un dispositif de coupure omnipolaire doit être installé conformément aux conditions de la catégorie de surtension III et aux réglementations d'installation. Seul un electricien qualifié est autorisé à partager à l'installation électrique fixe. Nous vous recommendons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil.
Préparation du meuble
Le meuble d'encastrement doit être aligné à l'horizontal et être d'une capacité de charge suffisante. Le poids max. de la hotte aspirante est de 18 kg.

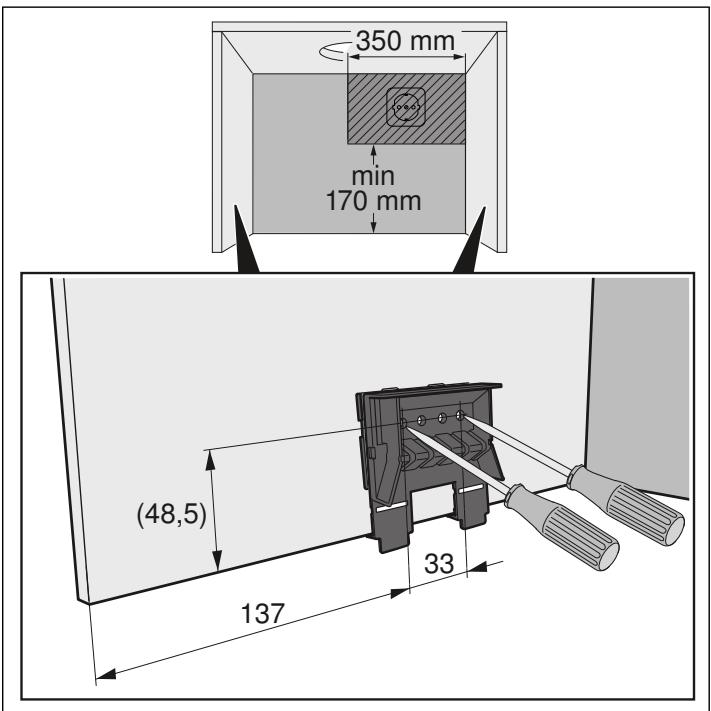

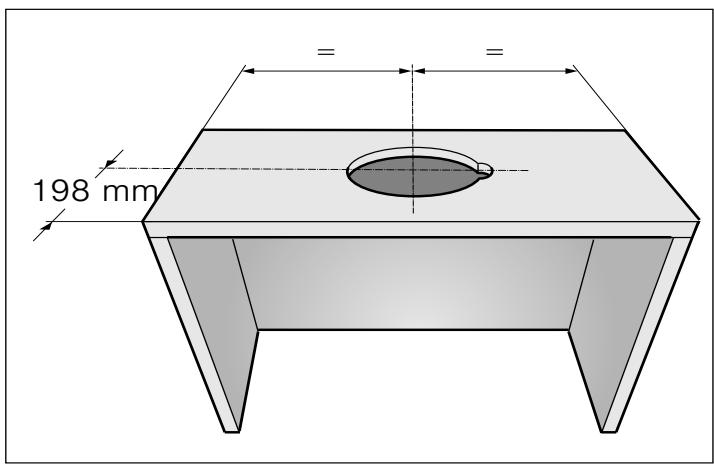

Dimensions de l'appareil et distances de sécurité
Tenez compte des dimensions de l'appareil.
Respectez les distances de sécurité.
Si les instructions d'installation d'appareils de cuisson au gaz nécessitent une distance divergente, tenez toujours compte de la distance la plus grande.
Le meuble d'encastrement doit résister à des températures jusqu'à 90°C. La stabilité du meuble d'encastrement doit être garantie même après les travaux de découpe.
Cette hotte aspirante est prévue pour être montée dans un meuble haut avec les dimensions suivantes :
| Largeur | 600 mm |
| Profondeur | 320 mm min. |
| Profondeur | min. 350 mm avec cadre d'affaisissement |
| Hauteur | 420 mm min. |
| Hauteur | 600 mm min. avec module de recyclage de l'air CleanAir |
| Épaisseeur de mur | 16 mm ou 19 mm |
- Réalisez la découpe pour le conduit d'évacuation. Pour ce faire, réalisez une ouverture dans le plafond ou à l'arrière du meuble d'encastrement avec une encoche supplémentaire pour le câble secteur.
- Le cas échéant, retirez le fond du meuble. Tracez les points de fixation sur les parois intérieures du meuble et prépercéz-les avec un pointon. Utilisez l'élément de fixation joint pour tracer les points de fixation.

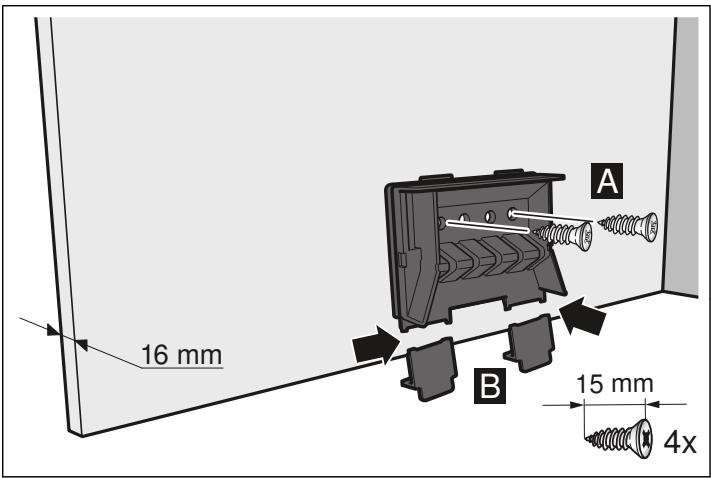

Épaisseur de paroi du corps : 16 mm
- Vissez les éléments de fixation à gauche et à droite sur le corps. A
- Retirez les pattes sous les éléments de fixation. B

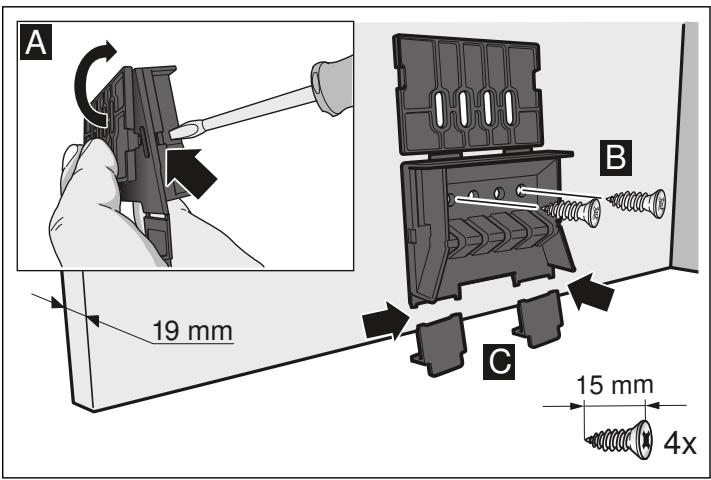

Épaisseur de paroi du corps : 19 mm
- Dépliez la patte au niveau des deux éléments de fixation. A
- Vissez les éléments de fixation à gauche et à droite sur le corps. B
Préparer l'appareil

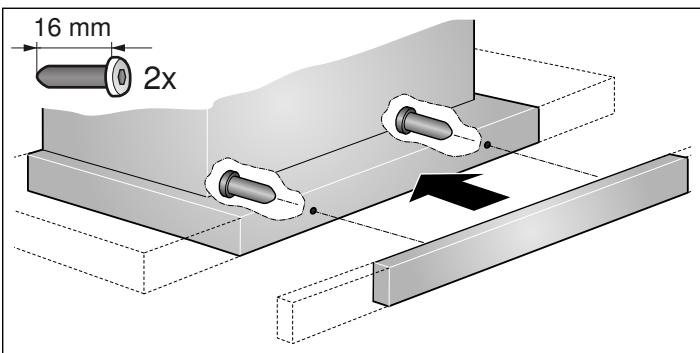

Une baguette poignée doit être vissée sur le tiroir-filtre. Il peut s'agir d'une baguette poignée existante ou disponible en tant qu'accessoire.
- Fixez la baguette poignée au tiroir-filtre avec les vis fournies.

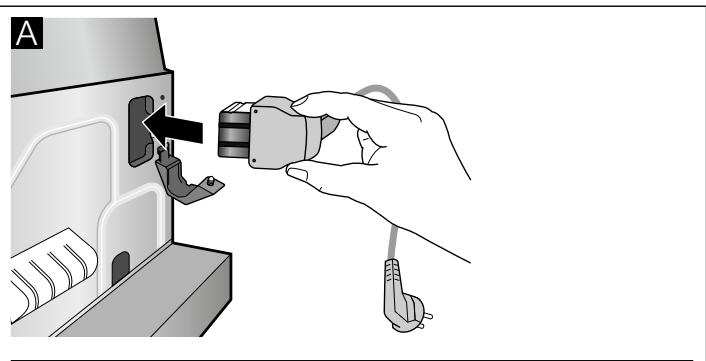

- Branchez le câble secteur fourni à l'appareil. A

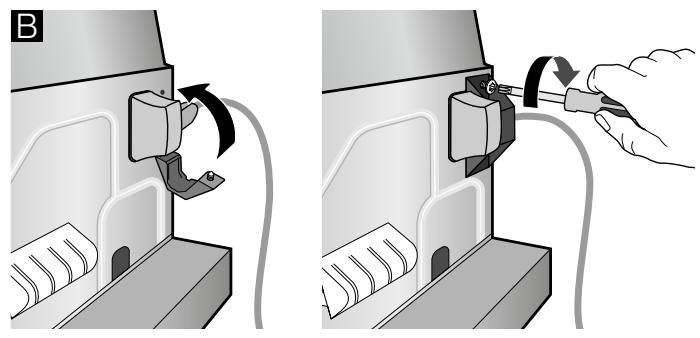

- Sécurisez le câble de raccordement réseau avec la décharge de traction.
Accrocher l'appareil
- Accrochez et nivelez l'appareil. A
- Mesurez la distance entre l'appareil et le mur et reportez-la sur la baguette murale.
- Si nécessaire, raccourcissez la baguette murale à la cote requise. B

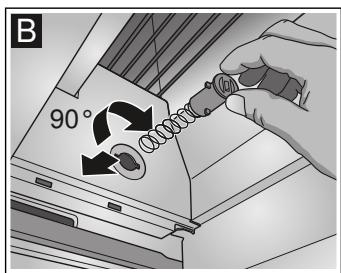

Suspendre l'appareil
Remarque: Avant de décrocher l'appareil, protégez la table de cuisson avec une partie d'emballage en polystyrène.

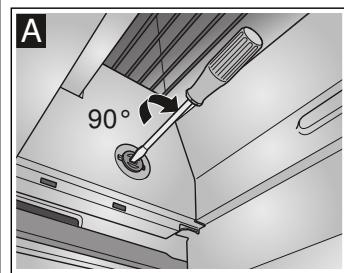

- Enoncez le boulon de fixation avec un tournevis plat et tournez à 90° jusqu'à ce qu'il s'encliquête. A
- Enoncez légèrement le boulon de fixation avec les doigts et tournez jusqu'à ce qu'il s'enlève du boîtier avec les ressorts.
Tirez légèrement sur le boulon de fixation en saisissant le dessous de l'appareil avec l'autre main.
3. Retirez l'appareil avec précaution.
4. Vissez fermement la baguette murale.
5. Enforcez le boulon de fixation et tournez-le à. Remarque : Les éléments de fixation à gauche et à droite de l'appareil doivent être mobiles.

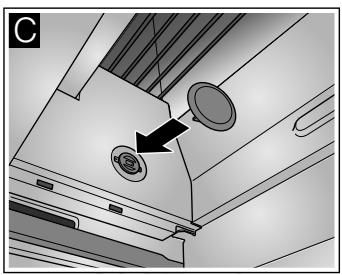

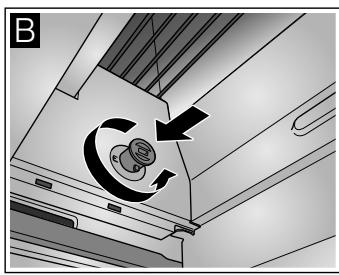

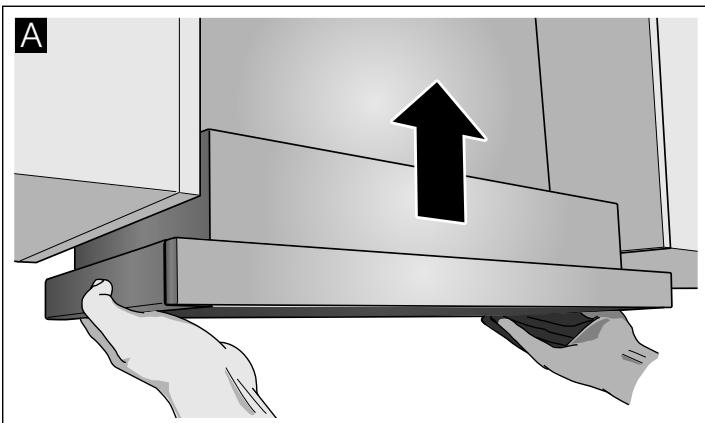

Montage final
- Accrochez l'appareil. A
- Bloquez les boulons de fixation à gauche et à droite.
- Établissez le raccordement électrique.
Remarque: Le corps de la hotte aspirante peut être paré à l'intérieur du meuble supérieur. Sachant qu'il faut tenir compte des points suivants :
Le fond intermédiaire ne doit pas reposer sur le corps de la hotte aspirante. Le parement avant ne doit pas être fixé au corps. La facilité d'accès pour le changement du filtre et le service après-vente doit être garantie.

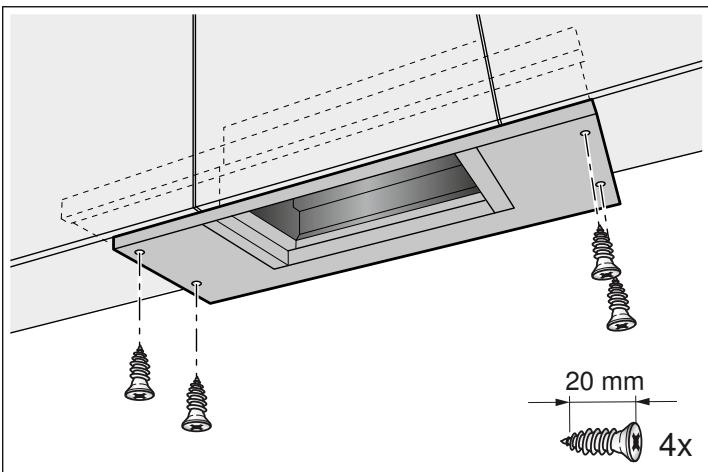

Largeur de l'appareil 90 cm :
Vissez également l'appareil sur les meubles supérieurs latéraux.
Modification de la butée du tiroir-filtre
Sur certaines versions d'appareil, il est possible de modifier la butée du tiroir-filtre. Ces appareils disposent d'écarteurs permettant de régler la baguette-poignée de l'appareil à fleur avec le meuble d'encastrement.
- Tirez le tiroir-filtre vers l'avant.
- Raccourcissez l'écarteur à la cote souhaitée et insérez-le dans la fente prévue à cet effet.
Fixez les jonctions des conduits
Remarque: En cas d'utilisation d'un tuyau en aluminium, lissez au préalable la zone de raccordement.
Tuyau d'évacuation ø 150 mm (diamètre recommandé)
Fixez le tuyau d'évacuation directement contre le manchon d'évacuation puis étanchez.
Conduit d'évacuation ø 120 mm
- Fixez le manchon réducteur directement contre le conduit d'évacuation.
- Fixez le conduit d'évacuation contre le manchon réducteur.
- Étanchez les deux zones de jonction avec un moyen approprié.
Dépose de l'appareil
- Retirez la connexion électrique.
- Retirez les jonctions des conduits.
- Démontez les filtres à graisse métallique.

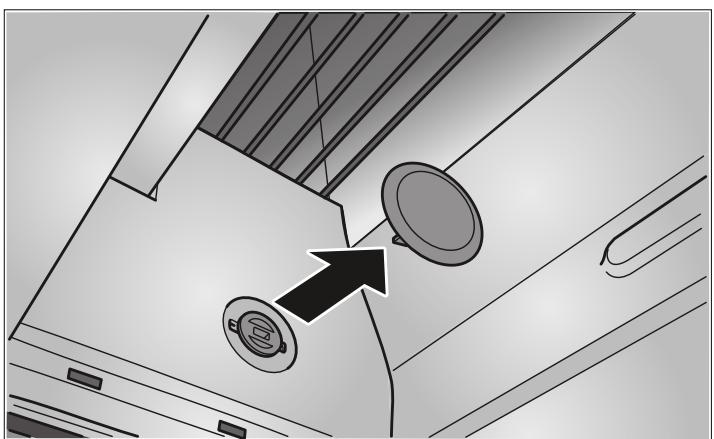

- Détachez les capuchons des fixations.
- Décrochez l'appareil. Voir la section « Décrocher l'appareil ».
