Type de produit	Tondeuse robotisée
Surface de tonte	Jusqu'à 1000 m²
Alimentation électrique	Batterie lithium-ion
Temps de charge	Environ 60 minutes
Durée de fonctionnement	Environ 65 minutes
Dimensions approximatives	70 x 55 x 25 cm
Poids	9,4 kg
Compatibilités	Compatible avec l'application GARDENA Smart System
Type de batterie	Lithium-ion
Tension	18 V
Puissance	20 W
Fonctions principales	Tonte automatique, programmation via application, détection de pluie
Entretien et nettoyage	Nettoyage des lames et du châssis recommandé après chaque utilisation
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client GARDENA
Sécurité	Système de détection d'obstacles, arrêt automatique en cas de soulèvement
Informations générales	Idéal pour les jardins de taille moyenne, fonctionnement silencieux

FOIRE AUX QUESTIONS - SMART SILENO LIFE KIT 1000QM GARDENA

Comment installer le GARDENA SMART SILENO LIFE KIT 1000QM ?

Pour installer le GARDENA SMART SILENO LIFE KIT 1000QM, commencez par délimiter la zone à tondre avec le câble de délimitation fourni. Ensuite, placez le robot tondeuse sur la station de charge et suivez les instructions de l'application GARDENA pour configurer les paramètres.

Que faire si le robot ne charge pas ?

Vérifiez que la station de charge est correctement branchée et que les contacts sont propres. Assurez-vous également que le robot est bien positionné sur la station. Si le problème persiste, essayez de redémarrer le robot.

Comment programmer le temps de tonte ?

Vous pouvez programmer le temps de tonte via l'application GARDENA. Ouvrez l'application, sélectionnez votre robot, puis accédez aux paramètres de programmation pour définir les jours et heures de tonte.

Le robot ne se déplace pas correctement, que faire ?

Vérifiez que le câble de délimitation est bien en place et qu'il n'y a pas d'obstacles dans la zone de tonte. Assurez-vous également que les roues et les lames ne sont pas bloquées par des débris.

Comment nettoyer le GARDENA SMART SILENO LIFE ?

Pour nettoyer le robot, utilisez une brosse douce pour enlever l'herbe et la saleté accumulées. Évitez d'utiliser de l'eau directement sur le robot. Assurez-vous également de nettoyer les lames régulièrement.

Que faire si le robot émet un signal d'erreur ?

Vérifiez le type d'erreur via l'application GARDENA. Les erreurs courantes incluent des problèmes de batterie, de câble de délimitation ou de blocage. Suivez les instructions fournies dans l'application pour résoudre le problème.

Puis-je utiliser le robot sous la pluie ?

Oui, le GARDENA SMART SILENO LIFE est conçu pour résister à la pluie. Cependant, pour une performance optimale et une durée de vie prolongée, il est recommandé de ne pas l'utiliser dans des conditions météorologiques extrêmes.

Comment mettre à jour le logiciel du robot ?

Les mises à jour logicielles peuvent être effectuées via l'application GARDENA. Lorsque des mises à jour sont disponibles, une notification apparaîtra dans l'application. Suivez simplement les instructions pour installer la mise à jour.

Quelle est la durée de vie de la batterie du GARDENA SMART SILENO LIFE ?

La durée de vie de la batterie dépend de l'utilisation et des conditions d'entretien. En général, la batterie peut durer plusieurs années, mais il est recommandé de la vérifier régulièrement et de la remplacer si nécessaire.

Le robot peut-il tondre en pente ?

Oui, le GARDENA SMART SILENO LIFE peut tondre des pentes allant jusqu'à 35 %. Assurez-vous que la pente ne dépasse pas cette limite pour éviter d'endommager le robot.

MODE D'EMPLOI SMART SILENO LIFE KIT 1000QM GARDENA

Manuel d'utilisation

SILENO city, smart SILENO city SILENO life, smart SILENO life

GARDENA

gardena. com

1.1 Introduction 3 1.2 Aperçu du produit 4 1.3 Symboles concernant le produit 5 1.4 Symboles sur l'écran 5 1.5 Symboles sur la batterie 6 1.6 Instructions générales du manuel 6 1.7 Aperçu de la structure du menu 1 7 1.8 Aperçu de la structure du menu 2 8 1.9 Écran 9 1.10 Clavier 9

2 Sécurité

2.1 Consignes de sécurité 10 2.2 Définitions de sécurité 11 2.3 Consignes de sécurité pour le fonctionnement... 11

3 Installation

3.1 Introduction - Installation 15 3.2 Principaux composants pour l'installation 15 3.3 Préparations generales 15 3.4 Avant l'installation des câbles 15 3.5 Installation du produit 20 3.6 Installation du cable avec des piquets 23 3.7 Enterrement du cable périhérique ou du cable guide. 23 3.8 Rallongement du cable périhérique ou du cable guide 23 3.9Aprés l'installation du produit 23 3.10 Reglages du produit 24

4 Utilisation

4.1 Bouton ON/OFF 32 4.2 Pour démarrer le produit 32 4.3 Modes de fonctionnement 32 4.4 Pour arrêter le produit 33 4.5 Pour désactiver le produit 33 4.6 Pour charger la batterie 34 4.7 Réglement de la hauteur de coupe 34

5 Entretien

5.1 Introduction - entretien 35 5.2 Nettoyez le produit 35 5.3 Remplacement des lames 36 5.4 Mise à jour du firmware 36 5.5 Batterie 37 5.6 Entretien hivernal 37

6 Dépannage

6.1 Introduction - dépannage 39 6.2 Messages d'erreur 39 6.3 Messages d'information 44 6.4 Voyant de la station de charge 45 6.5 Symptoms 46 6.6 Recherche de coupures dans la boucle du câble. 47

7 Transport, entreposage et mise au rebut

7.1 Transport 50 7.2 Entreposage 50 7.3 Mise au rebut 50

8 Caractéristiques techniques

8.1 Caractéristiques techniques.. 51

9 Garantie

9.1 Conditions de garantie 54

10 Déclaration de conformité CE

10.1 Déclaration de conformité CE 55

1.1 Introduction

Numéro de série :

Code PIN :

Clé d'enregistrement du produit :

Le numéro de série se trouve sur le carton et la plaque signalétique du produit. Reportez-vous à la section Aperçu du produit à la page 4.

Utilisez le numéro de série pour enregistrer votre produit sur www.gardena.com.

1.1.1 Assistance

Pour obtenir de l'aide concernant le produit GARDENA, contactez notre service clientèle GARDENA.

1.1.2 Description du produit

Remarque: GARDENA met régulièrement à jour l'apparece et la fonctionnalité de ses produits. Reportez-vous à la section Assistance à la page 3.

Le produit est un robot tondeuse. Le produit est équipé d'une source d'alimentation par batterie et coupe l'herbe automatiquement. Il alterne en continu entre tonte et charge. La trajectoire de déplacement du robot de tonte est aléatoire, ce qui signifie que la pelouse est tondue de manière régulière et que l'usure est moindre. Le câble périphérique et le câble guide contrôlent le mouvement du produit dans la zone de travail. Les capteurs du produit détectent le moment où le produit s'approche du câble périphérique. L'avant du produit dépasse toujours le câble périphérique d'une distance spécifique avant que le robot ne tourne. Quand le produit rencontre un obstacle ou s'approche d'un câble périphérique, il désigne une nouvelle direction.

L'opérateur sélectionne les paramètres de fonctionnement à l'aide des touches du clavier. L'écran affiche les paramètres de fonctionnement sélectionnés et les options disponibles ainsi que le mode de fonctionnement du produit.

1.1.2.1 Technique de tonte

Le produit, simple d'utilisation, ne rejette pas d'émissions et permet d'économiser de l'énergie. La technique de coupe fréquence améliore la qualité de l'herbe et diminue l'utilisation d'engrais. Il n'est pas nécessaire de collecter l'herbe.

1.1.2.2 Rechercher la station de charge

Le produit fonctionne jusqu'à ce que l'état de charge de la batterie soit faible. Il suit ensuite le câble guide jusqu'à la station de charge. Le câble guide part de la station de charge et peut être dirigé vers une partie éloignée de la zone de travail et/ou passer par un passage étroit. Le câble guide est raccordé au câble périphérique et permet ainsi au produit de trouver plus facilement et plus rapidement la station de charge.

Les nombres sur la figure représentent :

1. Carrosserie
2. Capot d'accès à l'écran d'affichage et au clavier
3. Bouton d'arrêt
4. Roue arrêté (SILENO city)/Roues arrêté (SILENO Life)
5. Roues avant
6. Station de charge
7. Plaques de contact
8. Voyant de fonctionnement de la station de charge, du câble périphérique et du câble guide
9. Réglage de la hauteur de coupe
10. Plaque d'identification
11. Écran
12. Clavier
13. Bouton ON/OFF
14. Système de coupe
15. Disque de coupe
16. Poignée
17. Châssis contenant l'électronique, la batterie et les moteurs
18. Capot de la batterie
19. Alimentation électrique 1
20. Boucle de câble pour le câble périphérique et le câble guide
21. Raccords de boucle de cable
22. Piquets
23. Connecteur de la boucle de câble
24. Vis pour fixation de la station de charge
25. Règle d'aide à la pose du câble périphérique (la règle est à détacher de la boîte)
26. Alimentation électrique Smart Gateway (uniquement pour les modèles smart)
27. Cable basse tension
28. Smart Gateway (uniquement pour le modèle smart)
29. Câble LAN Smart Gateway (uniquement pour les modèles smart)
30. Manuel d'utilisation et Guide d'installation rapide

1.3 Symboles concernant le produit

Ces symboles peuvent figurer sur le produit. Étudiez-les attentivement.

ATTENTION : lisez attentivement les instructions d'utilisation avant d'utiliser le produit.

ATTENTION : désactivez le produit avant de travailler dessus ou de le soulever.

ATTENTION: maintenez une distance de sécurité entre le produit en fonctionnement et vous. Maintenez les mains et les pieds à distance des lames en rotation.

ATTENTION: ne vous mettez pas debout sur le produit. Ne placez jamais les mains ou les pieds en dessous ou à proximité du produit.

Utilisez une alimentation électrique amovible, telle que définie sur la plaque signalétique en regard du symbole.

Ce produit est conforme aux directives CE en vigueur.

Ce produit ne doit pas être jeté avec les déchets ménagers. Veillez à le recycler conformément aux directives légales locales.

Le câble basse tension ne peut pas être raccourci, rallongé ou épissé.

N'utilise pas de coupe-bordures à proximité du câble basse tension. Soyez prudent lors de la coupe de cordures où se trouvent les câbles.

1.4 Symboles sur l'écran

Le menu de programmation permet de définir le moment où le produit coupe la pelouse.

La fonction SensorControl adapte automatiquement les intervalles de coupe à la pousse de l'herbe.

Le menu Réglages permet de définir les réglages généraux du produit.

Uniquement pour les modèles smart SILENO city et smart SILENO life.

Le GARDENA smart system permet une interaction sans fil entre votre produit intelligent et le GARDENA smart system.

Le produit ne tond pas l'herbe en raison de la fonction Programme.

Le produit annule la fonction Programme.

L'indicateur de batterie signale l'état de charge de la batterie. Lorsque le produit est en charge, le symbole clignote.

Le produit est dans la station de charge, mais la batterie ne charge pas.

Le produit est configuré en mode ECO.

1.5 Symboles sur la batterie

Lisez les consignes d'utilisation.

Ne jetez pas la batterie dans le feu et n'exposez pas la batterie à une source de chaleur.

Ne plongez pas la batterie dans l'eau.

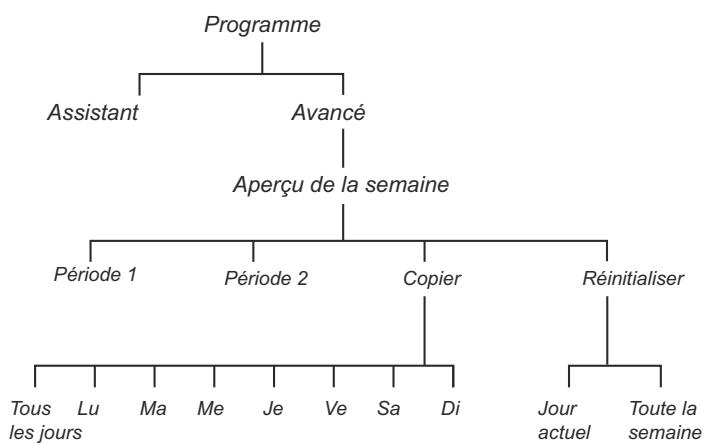

1.6 Instructions générales du manuel

Le système suivant est utilisé dans le manuel d'utilisation pour un usage plus simple :

Le texte en italique correspond à un affichage sur l'écran ou à une référence à une autre section du manuel d'utilisation. Le texte en gras fait référence aux boutons du produit. Le texte en LETTRES MAJUSCULES et en italique fait référence aux différents modes de fonctionnement du produit.

* Smart SILENO city et Smart SILENO life

1.8 Aperçu de la structure du menu 2

• SILENO life, smart SILENO life

1.9 Écran

L'écran du produit affiche les informations et les paramètres du produit.

Pour accéder à l'écran, appuyez sur le bouton STOP et ouvrez la trappe.

1.10 Clavier

Le clavier sur le produit permet à l'utilisateur de naviguer dans le menu. Pour accéder au clavier, appuyez sur le bouton STOP et ouvrez la trappe.

Utilisez le bouton ON/OFF (A) pour allumer et éteindre le produit. Le témoin du clavier est un indicateur d'état important. Reportez-vous à la section Témoin à la page 32. Utilisez le bouton Start (B) pour démarrer le produit. Utilisez le bouton Menu (C) pour accéder au menu principal.

Remarque: Le bouton Menu est également utilisé en tant que bouton Retour pour vous déplacer vers le haut dans les listes du menu.

Utilisez le bouton Mode (D) pour sélectionner le mode de fonctionnement. Utilisez le bouton OK (E) pour confirmer les règles sélectionnés dans les menus. Utilisez les boutons flèches (F) pour naviguer dans le menu. Utilisez les boutons flèchés haut/bas pour saisir le code PIN, l'heure et la date.

2.1.1 Important. à LIRE attentivement avant utilisation. à conserver pour référence ultérieure

L'utilisateur est tenu pour responsable des accidents et des dangers auxquels il expose autrui ou des biens.

Cet appareil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées (qui pourraient nuire à une manipulation sans danger du produit) ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances, à condition qu'ils bénéficient de la surveillance ou des instructions appropriées concernant l'utilisation de l'appareil en toute sécurité et qu'ils aient bien compris les risques encourus. Les réglementations locales peuvent limiter l'âge de l'utilisateur. Le nettoyage et les opérations d'entretien ne doivent pas être réalisés par des enfants sans surveillance.

Ne connectez jamais l'alimentation électrique à une prise si la fiche ou le fil est endommagé. Les fils usés ou endommagés augmentent le risque de choc électrique.

Ne chargez la batterie que dans la station de charge incluse. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, rincez à l'eau/agent de neutralisation. Consultez immédiatement un médecin en cas de contact avec les yeux.

Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables.

L'appareil doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie.

AVERTISSEMENT: Le produit peut être dangereux s'il est mal utilisé.

immédiatement un médecin.

Avertissement:

N'utilisez pas le produit lorsque des personnes, notamment des enfants ou des animaux domestiques, se trouvent dans la zone de travail.

2.2 Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environnements si les instructions du manuel ne sont pas respectées.

Avertissement:

Maintenez les mains et les pieds à distance des lames en rotation. Ne placez jamais vos mains ou vos pieds à proximité ou sous le produit lorsqu'il est allumé.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

AVERTISSEMENT: En cas de blessure ou d'accident, consultez

2.3.1 Utilisation

Le produit ne doit être utilisé qu’avec les équipements recommandés par le fabricant. Toute autre utilisation est incorrecte. Les instructions du fabricant concernant l'utilisation et l'entretien doivent être rigoureusement suivies. Des panneaux d'avertissement doivent être placés autour de la zone de travail du produit s'il est utilisé dans des espaces publics. Les panneaux doivent comporter le texte suivant: ATTENTION! TONDEUSE AUTOMATIQUE! MAINTENEZ LES ENFANTS A DISTANCE DE LA MACHINE! SURVEILLEZ LES ENFANTS!

Utilisez le mode de stationnement, reportez-vous à Park à la page 33, ou éteignez le produit lorsque des personnes, notamment des enfants, ou des animaux se trouvent dans la zone de travail. Il est recommandé de programmer le produit pour une utilisation pendant les heures où personne ne se trouve dans la zone. Reportez-vous à la section Pour paramétrer la programmation à la page 25. N'oubliez pas que certains animaux, comme les hérissons, sont actifs la nuit. Elles peuvent être blessées par le produit. - N'installez pas la station de charge, y compris tout accessoire, à un emplacement situé en dessous ou à moins de 60 cm/24 po de tout matériel combustible. N'installez pas le bloc d'alimentation dans un environnement facilement inflammable. En cas de dysfonctionnement, la station de charge et l'alimentation électrique peuvent chauffer, et cela entraîne un risque d'incendie. Le produit ne peut être utilisé, entretenu et réparé que par des personnes parfaitement familières avec ses caractéristiques spéciales et connaissant les consignes de sécurité. Lisez attentivement et assimilez le manuel d'utilisation avant d'utiliser le produit. - Vous n'êtes pas autorisé à modifier la conception originale du produit. Toutes les modifications effectuées sont à vos risques et périls. Vérifiez qu'aucun corps étranger tel que des pierres, des branches, des outils ou des jouets ne se trouve sur la pelouse. Si les lames heurtent des corps étrangers, elles risquent d'être endommagées. Éteignez toujours le produit à l'aide du bouton ON/OFF avant de remédier à un blocage. Vérifiez que le produit n'est pas endommagé avant de le redémarrer.

Si l'appareil commence à livrer de façon anormale. Éteignez toujours le produit à l'aide du bouton ON/OFF et vérifie qu'il n'est pas endommage avant de le redémarrer. - Mettez le produit en marche en suivant les instructions. Lorsque le produit est sous tension, assurez-vous de garder les mains et les pieds à distance des lames en rotation. Ne place jamais les mains ou les pieds en dessous du produit. - Ne touchez jamais les pièces dangereuses en mouvement, telles que le disque de coupe, avant qu'elles ne soient complètement à l'arrêt. - Ne soulevez ou ne portez jamais le produit lorsqu'il est sous tension. - Ne laissez pas des personnes ignorant le fonctionnement du produit s'en servir. - Ne laissez jamais le produit entre en collision avec des personnes ou d'autres êtres vivants. Si une personne ou un autre être vivant se trouve sur la projection du produit, celui-ci doit être immédiatement arrêté. Reportez-vous à la section Pour arrêter le produit à la page 33. - Ne posez rien sur le produit ni sur sa station de charge. - N'utilisez pas le produit si la protection, le disque de coupe ou la carrosserie sont défectueux. Ne l'utilisez pas non plus si les lames, les vis, les écrous ou les câbles sont défectueux. Ne branchez jamais ou n'appuyez jamais sur un câble endommagé avant que celui-ci soit déconnecté de l'alimentation. N'utilisez pas le produit si le bouton ON/OFF et le bouton STOP ne fonctionnent pas. - Éteignez toujours le produit à l'aide du bouton ON/OFF lorsque vous ne l'utilisez pas. Le produit ne peut démarrer que lorsque le produit a été mis sous tension à l'aide du bouton ON/OFF et que le bon code PIN a été saisi. GARDENA ne garantit en aucun cas la compatibilité totale entre le produit et d'autres types de dispositif sans fil comme des télécommandes, des transmetteurs radio, des bouches d'écoute, des clôtures électrifiées enterrées pour animaux ou autres.

• Les objets métalliques enterrés (par exemple le béton armé ou les filets anti-taupes) peuvent provoquer un arrêt du robot de tonte. En effet, ils peuvent être à l'origine d'interférences avec le signal butée, ce qui peut se traduire par un arrêt du robot de tonte. La plage de température de fonctionnement et de stockage est de 0-50 °C/32-122 °F. La plage de température de charge est de 0-45 °C/32-113 °F. Une température trop élevée peut endommager le produit.

2.3.2 Consignes de sécurité relatives à l'utilisation de la batterie

AVERTISSEMENT: Les batteries lithium-ion peuvent exploser ou provoquer un incendie si elles sont démontées, court-circuitées, exposées à l'eau, au feu ou à des températures élevées. Manipulez avec précaution, ne démontez pas, n'ouvrez pas la batterie et n'appliquez aucun type d'abus électrique/mécanique. Stockez les batteries à l'abri des rayons directs du soleil.

Pour plus d'informations sur la batterie, reportez-vous à la section Batterie à la page 37

2.3.3 Soulever et déplacer le produit

AVERTISSEMENT: mettez le produit hors tension avant de le soulever. Le produit est désactivé lorsque le témoin du clavier est éteint.

REMARQUE: ne soulevez pas le produit lorsqu'il est garé dans la station de charge. Cela peut endommager la station de charge et/ou le produit. Appuyez sur STOP et tirez sur le produit pour le sortir de la station de charge avant de le soulever.

Pour s'éloigner en toute sécurité de la zone de travail ou s'y déplacer :

1. Appuyez sur le bouton STOP pour arrêter le produit.

1. Appuyez sur le bouton ON/OFF pendant 3 secondes et assurez-vous que le produit est hors tension. Vérifiez que le témoin du clavier n'est pas allumé. Cela signifie que le produit est désactivé. Reportez-vous à la section Voyant de la station de charge à la page 45.

1. Transportez le produit en utilisant la poignée, avec le disque de coupe éloigné du corps.

2.3.4 Entretien

AVERTISSEMENT: Le produit doit être mis hors tension avant toute opération de maintenance. Le produit est désactivé lorsque le témoin du clavier est éteint.

AVERTISSEMENT: Utilisez la fiche pour débrancher la station de charge avant toute opération de nettoyage ou d'entretien de la station de charge ou de la boucle de câble.

REMARQUE: N'utilisez pas de nettoyeur haute pression pour nettoyer le produit. N'utilisez pas de solvants pour le nettoyage.

Inspectez le produit toutes les semaines et remplacez les composants endommagés ou usés. Reportez-vous à la section Entretien à la page 35.

2.3.5 En cas d'orage

Pour réduire le risque d'endommagement des composants électriques du produit et de sa station de charge, nous recommandons de défaire tous les branchements de la station de charge (alimentation électrique, câble périphérique et câble guide) en cas de risque d'orage.

1. Repérez les fils afin de faciliter leur rebranchement. Les connexions de la station de charge sont signalées par R, L et GUIDE.
2. Débranchez tous les fils branchés et l'alimentation.
3. Branchez tous les câbles et l'alimentation dès que le risque d'orage est passé. Il est important de connecter chaque câble à la bonne place.

3.1 Introduction - installation

Reportez-vous à la section www.gardena.com pour plus d'informations sur l'installation et retrouver des vidéos d'instructions.

Nosvourecommendonsdemettrea jourlefirmwareavantdinstallleredproduafindeousassurerquildisposede la versionla plusrecente. Reportez-vousa la sectionMisea jourdufirmwarea la page36.

AVERTISSEMENT: assurez-vous de lire et de comprendre le chapitre dédié à la sécurité avant d'installer le produit.

REMARQUE: Utilisez des pièces de rechange et du matériel d'installation d'origine.

3.2 Principaux composants pour l'installation

L'installation comprend les composants suivants :

• Un robot tondeuse qui tond automatiquement la pelouse. Une station de charge affichant 3 fonctions :
• Envoyer des signaux de contrôle dans le câble périphérique.
• Envoyer des signaux de contrôle dans le cable guide afin que le produit suive le guide vers des zones éloignées spécifiques du jardin et qu'il puisse retrouver son chemin vers la station de charge.
• Charger le produit.
• Une alimentation électricque, connectée entre la station de charge et une prise de courant de 100 V-240 V.
• Une boucle de câble, qui suit les contours de la zone de tonte ainsi que des objets et plantes à protégere. La boucle de câble sert à la fois de câble périphérique et de câble guide.

3.3 Préparations générales

REMARQUE: les trous permettant l'accumulation d'eau dans la pelouse peuvent causer des dommages au produit.

Remarque: lisez le chapitre concernant l'installation avant de commencer. La manière dont est effectuée l'installation du produit a des répercussions sur ses

performances. Il est donc important de planifier soigneusement l'installation.

• Faites un plan de la zone de travail en y indiquant tous les obstacles. Ainsi, vous pourrez plus facilement repérer les positions idéales pour la station de charge, le cable périphérique et le cable guide.
• Tracez un repère sur le plan aux emplacements de la station de charge, du câble périphérique et du câble guide.
• Tracez un repère sur le plan aux endroits où le cable guide est raccordé au cable périphérique. Reportez-vous à la section Installation du cable guide à la page 22. Comblez les trous dans la pelouse. Tondez l'herbe avant d'installer le produit. Assurez-vous que l'herbe mesure 4 cm/1.6 po maximum.

Remarque: les premières semaines qui suivent l'installation, le niveau sonore jusqu'à la tonte de l'herbe peut être plus élevé que prévu. Une fois que le produit a tondu la pelouse pendant un certain temps, le niveau sonore est nettement inférieur.

3.4 Avant l'installation des câbles

Vous pouvez choisir de fixer les câbles avec des piquets ou de les enterrer. Vous pouvez utiliser les 2 procédures pour une même zone de travail.

REMARQUE: si vous utilisez un aérateur de pelouse dans la zone de travail, enterrez le cable périphérique et le cable guide pour éviter de les endommager.

3.4.1 Détermination de l'emplacement de la station de charge

• Conservez un espace libre minimum de 2 m/6.6 pi devant la station de charge. Reportez-vous à la section Détermination de l'emplacement du cable guide à la page 20.
• Conservez un espace libre minimum de 30 cm/ 12 po à droite et à gauche du centre de la station de charge.

• Placez la station de charge à proximité d'une prise de courant.
• Placez la station de charge sur une surface plane. La plaque de base de la station de charge ne doit pas être pliée.

Si la zone de tonte comporte deux parties séparées par une pente raide, nous vous recommandons d'installer la station de charge dans la partie inférieure. - Placez la station de charge dans une zone protégée des rayons du soleil. - Si la station de charge est installée sur un filot, veillez à raccorder le câble guide à l'ilot. Reportez-vous à la section Création d'un filot à la page 19.

3.4.2 Détermination de l'emplacement du bloc d'alimentation

AVERTISSEMENT: Ne coupez pas et ne rallongez pas le câble d'alimentation. Il y a un risque de choc électrique.

REMARQUE: veillez à ce que les lames du produit ne coupent pas le câble d'alimentation.

REMARQUE: n'enroulez pas le câble d'alimentation et ne le placez pas sous la plaque de la station de charge. Le fait d'enrouler le câble provoque des interférences avec le signal de la station de charge.

• Placez le bloc d'alimentation dans une zone protégée par un toit et à l'abri du soleil et de la pluie.
• Placez le bloc d'alimentation dans une zone bien ventilée. Utilisez un disjoncteur différentiel (RCD) avec un courant de déclenchement de 30 mA maximum pour brancher le bloc d'alimentation à la prise de courant.

Des câbles basse tension de différentes longueurs sont disponibles en tant qu'accessoires.

3.4.3 Détermination de l'emplacement du câble périphérique

REMARQUE: il doit y avoir une barrière d'au moins 15 cm (6 po) de haut entre le cable périphérique et les plans d'eau, les pentes, les précipices ou les voies publiques. Cela évite d'endommager le produit.

REMARQUE: ne laissez pas le produit fonctionner sur du gravier.

REMARQUE: Ne créez pas d'angles fermés lorsque vous installez le câble périphérique.

REMARQUE: pour une utilisation délicate et sans bruit, isolez tous les obstacles tels que les arbres, les racines et les pierres.

Le câble périphérique doit être mis en boucle autour de la zone de travail. Les capteurs dans le produit détectent lorsque le produit s'approche du câble périphérique, et le produit sélectionne une autre direction. Toutes les parties de la zone de travail doivent être couvertes à 15 m/50 pi maximum du câble périphérique.

Pour faciliter la connexion entre le cable guide et le cable périphérique, il est recommandé de faire une petite boucle où le cable guide sera connecté. Faites une boucle d'environ 20 cm/8 po de cable périphérique.

Remarque: Faites un plan de la zone de travail avant d'installer le cable périphérique et le cable guide.

• Placez le câble périphérique tout autour de la zone de travail (A). Adaptez la distance entre le câble périphérique et les obstacles.
• Placez le cable périphérique à 35 cm/14 po (B) de tout obstacle de plus de 5 cm/2 po de haut.

• Placez le câble périphérique à 30 cm/12 po (C) de tout obstacle de 1-5 cm/0.4-2 po de haut.

• Placez le câble périphérique à 10 cm/4 po (D) de tout obstacle de moins de 1 cm/0.4 po de haut.

Si vous disposez d'une allée pavée au même niveau que la pelouse, placez le cable périphérique sous l'allée pavée.

Remarque: Si l'allée pavée mesure 30 cm/ 12 po de large ou plus, utilisez le réglage d'usine de la fonction Distance de dépassement pour tondre toute l'herbe adjacent à l'allée pavée. Reportez-vous à la section Réglage de la fonction Distance de dépassement à la page 29.

Si vous créez un îlot, placez le cable périphérique en provenance et en direction de l'îlot à proximité l'un de l'autre (E). Fixez les câbles avec les mêmes piquets. Reportez-vous à la section Création d'un îlot à la page 19. - Faites une boucle (F) à l'endroit où le cable guide doit être relié au cable périphérique.

3.4.3.1 Installation du câble périphérique sur un terrain en pente

Le produit peut fonctionner dans les pentes de 35%. Les pentes trop inclinées doivent être isolées par le cable périphérique. La pente (\%) est calculée en termes de hauteur par m. Par exemple: 10cm / 100cm = 10%.

Pour les pentes inclinées à plus de 35% à l'intérieur de la zone de travail, isolez la pente avec un cable périphérique. Pour des pentes inclinées à plus de 10% le long du bord extérieur de la pelouse, placez le cable périphérique à 20 cm/8 po (A) du bord.

Pour les pentes adjacentes à une voie publique, installez un obstacle d'au moins 15 cm (6 po.) le long du bord extérieur de la pente. Vous pouvez installer un mur ou une clôture, qui fera office d'obstacle.

3.4.3.2 Passages

Un passage est une partie bordée par le câble périphérique de chaque côté qui permet de relier 2 parties de la zone de travail. La distance entre le câble périphérique de chaque côté du passage doit être d'au moins 60 cm/24 po.

Remarque: si un passage mesure moins de 2 m/ 6.5 pi de large, installez un câble guide dans le passage.

La distance recommandée minimum entre le cable guide et le câble périphérique est de 30 cm/12 po. Le produit se déplace toujours à gauche du cable guide, vu face à la station de charge. Il est recommandé de laisser autant d'espace libre que possible à gauche du cable guide (A).

3.4.3.3 Création d'un flot

REMARQUE: ne faites pas se croiser des sections de cable périphérique. Les sections du cable périphérique doivent être parallèles.

REMARQUE: ne faites pas se croiser le câble guide et le câble périphérique.

REMARQUE: isolez ou retirez les obstacles dont la hauteur est inférieure à 15 cm/5.9 po. Isolez ou retirez les obstacles légèrement inclinés, par exemple, des pierres, des arbres ou des racines. Cela évite d'endommager les lames du produit.

Pour créer un filot, isolez des parties de la zone de travail avec le câble périphérique. Nous vous recommandons d'isoler tous les objets stables présents dans la zone de travail.

Certains obstacles résistent aux collisions, par exemple, les arbres ou les buissons de plus de 15cm / 5.9 po de haut. Le produit bute contre l'obstacle, puis déclenche une nouvelle direction.

• Placez le câble périphérique jusqu'à l'obstacle et tout autour de celui-ci pour créer un ilot.
• Installez côte à côte les 2 sections du cable périphérique qui arrivent à l'ilot et en repartent. Le produit passera au-dessus du cable. Fixez les 2 sections du cable périphérique avec les mêmes piquets.

3.4.3.4 Création d'une zone secondaire

Créez une zone secondaire (B) si la zone de travail se compose de 2 zones non reliées par un passage. La zone de travail dans laquelle se trouve la station de charge constitue la zone principale (A).

Remarque: Le produit doit être déplacé manuellement entre la zone principale et la zone secondaire.

• Placez le câble périphérique autour de la zone secondaire (B) pour créer un ilot. Reportez-vous à la section Création d'un ilot à la page 19.

Remarque: Le câble périphérique doit être placé en 1 boucle autour de toute la zone de travail (A + B)

Remarque: lorsque le produit tond l'herbe dans la zone secondaire, le mode Zone secondaire doit être sélectionné. Reportez-vous à la section Zone secondaire à la page 33.

3.4.4 Détermination de l'emplacement du câble guide

Placez le câble guide de la station de charge dans la zone de travail et connectez-le au câble périphérique. L'installation du câble guide est importante pour une calibration guide correcte, reportez-vous à la section Calibrage guide à la page 24.

• Installez le câble guide sur une ligne située au minimum à 1 m/3.3 ft de la station de charge (A) et devant celle-ci.
• Placez le câble guide au minimum à 30 cm/1 ft du câble périphérique (B).
• Point de départ (C). Reportez-vous à la section Point de départ à la page 29.
• Distance minimale 60 cm / 2 ft perpendiculaire au cable guide (D). Si la distance est inférieure, le processus de calibrage est interrompu. Pour un couloir de guidage le plus large possible, laissez une distance minimale de 1.35 m/4.5 ft. Reportez-vous à la section Calibrage guide à la page 24. Endroit ou le cable guide est relié au cable périphérique (E). Couloir guide (F). Le produit se déplace toujours à gauche du cable guide si l'on regarde depuis la station de charge. Veillez à laisser autant d'espace libre que possible à gauche du cable guide.

Remarque: Le produit circule toujours dans le couloir guide, mais il alterne la distance jusqu'au câble guide.

3.4.5 Exemples de zones de travail

Si la station de charge est installée dans une petite zone (A), assurez-vous que la distance avec le câble périphérique est au minimum de 2 m/6.6 ft devant la station de charge. Si un passage (B) traverse la zone de travail et qu'aucun câble guide n'est installé, la distance minimale entre les câbles périphériques doit être de 2m / 6.5 pi. Lorsqu'un câble guide traverse le

passage, la distance minimale entre les cables périphériques doit être de 60 cm/24 po. Utiliser la fonction CorridorCut pour couper ce passage. Voir Configuration de la zone de tonte et CorridorCut à la page 27.

Si la zone de travail présente des zones qui sont reliées par un passage étroit (B), vous pouvez configurer le produit pour qu'il suive d'abord le câble guide, puis s'en éloigne après une certaine distance (C). Les réglages peuvent être modifiés dans la section Configuration de la zone de tonte et CorridorCut à la page 27. Si la zone de travail comporte une zone secondaire (D), reportez-vous à Zone secondaire à la page 33. Placez le produit dans la zone secondaire et sélectionnez le mode Zone secondaire.

3.5.1 Outils d'installation

• Marteau ou maillet en plastique : pour faciliter l'enfoncement des piquets.
• Coupe-bordure/bêche : pour enterrer le câble périphérique. Pince universelle : pour couper le câble périphérique et serrer les connecteurs ensemble.
• Pince multiprise : pour serrer les connecteurs ensemble.

3.5.2 Installation de la station de charge

AVERTISSEMENT: respectez les réglementations nationales applicables à la sécurité électrique.

AVERTISSEMENT: Le produit doit être utilisé uniquement avec le bloc d'alimentation fourni par GARDENA.

AVERTISSEMENT: n'installez pas le bloc d'alimentation à une hauteur impliquant un risque d'exposition à une immersion dans l'eau. N'installez pas le bloc d'alimentation sur le sol.

AVERTISSEMENT: N'enfermez pas le bloc d'alimentation. De l'eau de condensation peut endommager le bloc d'alimentation et augmenter le risque de choc électrique.

AVERTISSEMENT: risque de choc électrique. Installez uniquement sur un disjoncteur différentiel (RCD) avec un courant de déclenchement de 30 mA maximum pour brancher le bloc d'alimentation à la prise de courant. applicable aux États-Unis et au Canada. Si l'alimentation est installée en extérieur : risque de choc électrique. Installez uniquement dans un réceptacle GFCI de classe A (RCD) couvert, doté d'un boîtier résistant aux intempéries avec le capuchon de la fiche de fixation inséré ou retiré.

REMARQUE: ne percez pas de nouveaux orifices dans la plaque de la station de charge.

REMARQUE: ne posez pas les pieds sur le socle de la station de charge.

AVERTISSEMENT: Le câble d'alimentation électrique et le câble de rallonge doivent être couverts hors de la zone de travail pour éviter d'endommager les câbles.

Quand vous branchez le bloc d'alimentation, utilisez uniquement une prise de courant connectée à un disjoncteur différentiel (RCD).

1. Assurez-vous de bien lire et comprendre les instructions relatives à l'emplacement de la station de charge. Reportez-vous à la section Détermination de l'emplacement de la station de charge à la page 15.
2. Installez la station de charge dans la zone sélectionnée.

Remarque: Ne fixez pas la station de charge au sol à l'aide de vis tant que le câble guide n'est pas installé. Reportez-vous à la section Installation du câble guide à la page 22.

1. Connectez le câble à la tension à la station de charge.
2. Installez le bloc d'alimentation à une hauteur minimum de 30 cm/12 po.

1. Branchez le câble d'alimentation électrique sur une prise murale de 100-240 V.

Remarque: Il est possible de recharger le produit lorsque la station de charge est connectée. Placez le produit dans la station de charge pendant la pose du câble périphérique et du câble guide. Mettez le produit sous tension pour commencer sa charge. Reportez-vous à la section Bouton ON/OFF à la page 32. Ne procédez à aucun réglage du produit avant la fin de l'installation.

1. Placez le câble à tension au sol avec des piquets ou enterrez-le. Reportez-vous à la section Installation du cable avec des piquets à la page 23 ou Enterrément de cable périphérique ou du cable guide à la page 23.
2. Raccordez les câbles à la station de charge une fois l'installation du câble périphérique et du câble guide terminée. Reportez-vous à Installation du câble périphérique à la page 22 et Installation du câble guide à la page 22.
3. Fixez la station de charge au sol à l'aide des vis fournies après avoir installé le câble guide. Reportez-vous à la section Installation du câble guide à la page 22.

3.5.3 Installation du câble périphérique

REMARQUE: n'enroulez pas le cable restant. Le fait d'enrouller le cable provoque des interférences avec le produit.

1. Placez le câble périphérique tout autour de la zone de travail. Commencez et terminez l'installation derrière la station de charge.
2. Ouvrez le connecteur et placez le câble périphérique dans le connecteur.

1. Fermez le connecteur avec une pince.

1. Coupez le câble périphérique 1-2 cm/0.4-0.8 po au-dessus de chaque connecteur.
2. Poussez le connecteur droit sur la broche métallique dotée du repère « R » sur la station de charge.
3. Poussez le connecteur gauche sur la broche métallique dotée du repère « L » sur la station de charge.

3.5.4 Installation du câble guide

REMARQUE: Des câbles jumelés entre eux, ou avec un bornier à vis, et isolés avec du ruban ne constituent pas des raccords satisfaisants. L'humidité du sol peut causer l'oxydation du câble et au bout de quelque temps la rupture du circuit.

1. Ouvrez le connecteur et placez le câble dans le connecteur.
2. Fermez le connecteur avec une pince.
3. Coupez le câble guide 1 - 2cm / 0.4 - 0.8 po au-dessus de chaque connecteur.
4. Faites passer le câble guide dans la rainure de la station de charge.
5. Poussez le connecteur sur la broche métallique dotée du repère « G » sur la station de charge.
6. Débranchez la station de charge de la prise de courant.
7. Placez l'extrémité du câble guide dans l'œil du câble périphérique.
8. Coupez le câble périphérique à l'aide d'une pince coupante.
9. Connectez le câble guide au câble périphérique à l'aide d'un raccord.

a) Placez les 2 extrémités du câble périphérique et l'extrémité du câble guide dans le raccord.

Remarque: assurez-vous de pouvoir voir les extrémités des câbles guides à travers la zone transparente du connecteur.

b) Abaissez le couvercle du connecteur à l'aide d'une pince multiprise pour fixer les fils dans le connecteur.

1. Fixez le câble guide au sol avec des piquets ou enterrez-le dans le sol. Reportez-vous à la section Installation du câble avec des piquets à la page 23 ou Enterrement du câble périphérique ou du câble guide à la page 23.
2. Branchez la station de charge sur la prise de courant.

3.6 Installation du câble avec des piquets

REMARQUE: assurez-vous que les piquets maintiennent le cable périphérique et le cable guide au sol.

REMARQUE: le fait de tondre l'herbe trop court juste après l'installation peut aussi endommager l'isolant du cable. Des dommages sur l'isolant peuvent causer des dysfonctionnements qu'au bout de plusieurs semaines, voir plusieurs mois.

1. Posez le câble périphérique et le câble guide sur le sol.
2. Espacez les piquets de 100 cm/40 po maximum.
3. Enfoncez les piquets dans le sol à l'aide d'un marteau ou d'un maillet en plastique.

Remarque: le câble est recouvert par l'herbe et n'est plus visible au bout de quelques semaines.

3.7 Enterrement du câble périphérique ou du câble guide

• Dégagez un intervalle au sol à l'aide d'un coupe-bordure ou d'une pelle à fond plat. Enfoncez le cable périphérique ou le cable guide de 1-20 cm/0.4-8 po dans le sol.

3.8 Rallongement du câble périphérique ou du câble guide

Remarque: rallongez le câble périphérique ou le câble guide s'il est trop court par rapport à la zone de travail. Utilisez des pièces de rechange d'origine, comme des raccords.

1. Débranche la station de charge de la prise de courant.
2. Coupez le câble périphérique ou le câble guide avec une pince coupante aux endroits où il doit être rallongé.
3. Rallongez le cable aux endroits où cette opération est nécessaire.
4. Installez le cable périphérique ou le cable guide dans sa nouvelle position.
5. Placez les extrémités du câble dans un raccord.

Remarque: vérifie que vous pouvez voir les extrémités du cable périphérique ou du cable guide à travers la zone transparente du raccord.

1. Abaissez le couvercle du connecteur à l'aide d'une pince multiprise pour fixer les fils dans le connecteur.

1. Installez le câble périphérique ou le câble guide dans sa nouvelle position avec des piquets.
2. Branchez la station de charge sur la prise de courant.

3.9.1 Contrôle visuel de la station de charge

1. Assurez-vous que le témoin LED sur la station de charge est allumé en vert.

1. Si le témoin LED n'est pas allumé en vert, contrôlez l'installation. Reportez-vous à Voyant de la station de charge à la page 45 et Installation de la station de charge à la page 21.

3.9.2 Réglages de base

Avant de commencer à utiliser le produit pour la première fois, vous devez effectuer les réglages de base.

1. Placez le produit dans la station de charge.
2. Appuyez sur le bouton MARCHE/ARRET pendant 3 secondes.

Remarque: si la batterie est très faible, le produit doit être chargé avant de pouvoir être mis sous tension.

1. Appuyez sur les boutons fléchés et sur le bouton OK. Sélectionnez la langue, le pays, la date et l'heure, et définissez un code PIN.

Remarque: il n'est pas possible d'utiliser 0000 comme code PIN.

1. Pour lancer le calibrage du guide, appuyez sur le bouton Start et fermez le capot.

Remarque : si la batterie est trop faible, le produit doit charger complètement les batteries avant le début du calibrage du guide. Reportez-vous à la section Calibrage guide à la page 24.

3.9.3 Calibrage guide

Le processus de calibration est automatique et définit un couloir de guidage aussi large que possible pour réduire les traces sur la pelouse.

Remarque: Le produit se déplace toujours dans le couloir guide, mais il modifie la distance par rapport au fil de guide.

La calibration du guide commence lorsque le produit est au point de départ. Le produit s'éloigne du câble guide perpendiculairement du côté gauche sur une distance maximale de 1.35m / 4.4 pi. ou jusqu'à ce qu'il heure le câble périphérique ou un obstacle. Par côté gauche s'entend toute gauche lorsque vous tenez face à la station de charge. Cette distance est définie comme la largeur de couloir maximal et l'étalonnage du guide est réalisé. Le produit se déplace le long du câble guide pour s'assurer qu'il est en mesure de le suivre sans encombre. Le produit suit le câble guide jusqu'au point où le câble guide est raccordé au câble périphérique. Le produit commence la tonte lorsqu'il se trouve au niveau du câble périphérique.

3.9.3.1 Pour procéder à nouveau au calibrage du guide

1. Appuyez sur la touche Menu pendant 3 secondes pour accéder au menu Info rapide.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu Avancé > Calibrer > Calibrage guide.
3. Placez le produit dans la station de charge.
4. Appuyez sur le bouton Start pour démarrer le calibrage automatique.

3.10 Régimes du produit

Utilisez le panneau de commande pour définir tous les réglages du produit. Le panneau de commande est doté

d'un écran et d'un clavier. Vous pouvez accéder à toutes les fonctions via les menus. Les réglages d'usine des fonctions sont adaptés à la plupart des zones de travail, mais il est possible d'ajuster les réglages en fonction des caractéristiques de chaque zone de travail.

3.10.1 Structure du menu

Le menu principal contient les options suivantes :

• Minuterie
• Technologie SensorControl
• Smart system (uniquement pour smart SILENO city et smart SILENO life) Réglages

Reportez-vous à Aperçu de la structure du menu 1 à la page 7 et Aperçu de la structure du menu 2 à la page 8.

3.10.2 Accès au menu

1. Appuyez sur le bouton STOP.
2. Utilisez les boutons flèchés haut/bas et le bouton OK pour saisir le code PIN.
3. Appuyez sur le bouton MENU.

3.10.3 Paramètres de programmation

Définir le programme de deux manières

Définissez le programme à l'aide de l'assistant. Reportez-vous à la section Assistant à la page 24. Définissez le programme dans le menu Avancé. Reportez-vous à la section Pour paramétrer la programmation à la page 25.

Remarque : pour un résultat optimal, ne tondez pas trop souvent votre pelouse. Si vous utilisez trop souvent le produit, votre pelouse pourrait vous sembler aplatie. Le produit sera également soumis à une usure inutile.

3.10.3.1 Assistant

L'assistant est un outil rapide pour trouver les paramètres de programmation appropriés à votre pelouse.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu Programme > Assistant.
3. Entrez une estimation de la taille de votre pelouse. Il n'est pas possible d'entrer une taille de pelouse plus grande que la capacité de travail maximal.
4. Appuyez sur le bouton OK pour confirmer la taille de pelouse. Lorsque vous entrez la taille de votre

pelouse, l'assistant propose une suggestion de planning quotidien adapté (passez à l'étape 7) ou de saisir des jours d'inactivité.

1. Choisir quel(s) jour(s) le produit doit être inactif. Utilisez les boutons flèches haut/bas pour passer d'un jour à l'autre.
2. Appuyez sur le bouton OK pour confirmer le ou les jours d’inactivité sélectionnés.
3. L'assistant suggère un programme quotidien pour les jours d'activité. Pour déplacer l'intervalle du programme plus tôt ou plus tard dans la journée, appuyez ensuite sur les boutons fléchés haut/bas.
4. Appuyez sur le bouton OK pour confirmer le programme quotidien. Un aperçu du programme quotidien est présenté. Appuyez sur le bouton OK pour revenir au menu principal.

Remarque: pour modifier les paramètres de programmation pour des jours particuliers, utilisez le menu Programme > Avancé.

3.10.3.2 Pour paramétrer la programmation

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Programme > Avancé > Vue d'ensemble.
3. Utilisez les boutons flèchés et le bouton OK pour saisir le jour.
4. Utilisez le bouton fléché gauche pour sélectionner la période.
5. Appuyez sur le bouton OK.
6. Calculez les heures de fonctionnement appropriées. Reportez-vous à la section Estimer les temps de fonctionnement nécessaire à la page 25.
7. Saisissez l'heure à l'aide des boutons fléchés. Le produit peut couper l'herbe 1 ou 2 périodes chaque jour.

1. Si le produit ne doit pas couper l'herbe un jour spécifique, décochez la case adjacente aux 2 périodes.

3.10.3.3 Estimer le temps de fonctionnement nécessaire

Si la surface de tonte est inférieure à la capacité maximale du produit, utilisez la fonction de planification pour minimiser les dégâts sur l'herbe et l'usure du produit. Le produit dispose d'un temps de tonte maximum quotidien. Vous pouvez définir la durée de

fonctionnement du produit via la fonction de programmation. La durée de fonctionnement comprend la tonte, la recherche et la charge. La durée de fonctionnement peut varier pour de nombreuses raisons, par exemple la disposition de la zone de tonte, la croissance de l'herbe et l'âge de la batterie. Lorsque le produit a atteint le temps de tonte maximal de la journée, le message Tonte du jour terminée s'affiche sur l'écran du produit.

Le tableau ci-dessous répertorie des exemples de zones de tonte et les durées de fonctionnement recommandées pour celles-ci. Si le résultat de la tonte n'est pas satisfaisant, augmentez la durée de fonctionnement.

SILENO city	Surface, en m2	Durée de fonction- nement recomm- mandée, en heures
	250	6-7
	500	13-15

SILENO life	Surface, en m2	Durée de fonctionnement recom-mandée, en heures
	250	3-4
	500	7-8
	750	12-13
	1 000	16-17
	1 250	21-22

3.10.3.4 Copie du paramètre de programmation

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Programme > Avancé > Vue d'ensemble > Copie.
3. Utilisez les boutons fléchés et le bouton OK pour copier le paramètre de programmation. Vous pouvez copier les paramètres de programmation jour par jour ou pour la semaine complète.

3.10.3.5 Réinitialisation du paramètre de programmation

Vous pouvez supprimer tous les paramètres de planification et utiliser le réglage d'usine.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Programme > Avancé > Vue d'ensemble > Rinitialisation.

a) Appuyez sur les boutons fléchés pour sélectionner le Jour actuel afin de réinitialiser la date du jour aux réglages d'usine. b) Appuyez sur les boutons fléchés pour sélectionner Toute la période afin de réinitialiser tous les paramètres de programmation aux réglages d'usine.

1. Appuyez sur le bouton OK.

3.10.4 Technologie sensorcontrol

La fonction SensorControl ajuste automatiquement le temps de tonte en fonction de la croissance de l'herbe. Le produit n'est pas autorisé à fonctionner plus longtemps que les paramètres de programmation.

Remarque: Lorsque vous utilisez la fonction SensorControl, nous vous recommandons de prévoir autant de temps de fonctionnement que possible pour SensorControl. Ne limitez pas la minuterie plus que nécessaire.

La première utilisation de la journée est définie par les paramètres de programmation. Le produit termine always 1 cycle de tonte, puis la fonction SensorControl détermine si le produit continue à fonctionner ou non.

Remarque: La fonction SensorControl est réinitialisée si le produit ne fonctionne pas pendant plus de 50 heures ou si l'option Réinit, tous les règles est sélectionnée. La fonction SensorControl n'est pas modifiée par une réinitialisation des règles de programmation.

3.10.4.1 Programmer la technologie sensorcontrol

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure de menu SensorControl > Util. SensorControl.
3. Appuyez sur le bouton OK pour sélectionner la technologie SensorControl.
4. Appuyez sur le bouton RETOUR.

3.10.4.2 Régler la fréquence de la technologie sensorcontrol

Définissez la fréquence à laquelle le produit doit tondre le gazon lorsque la technologie SensorControl est utilisée. Il y a 3 niveaux de fréquence : basse, moyenne

et haute. Plus la fréquence est élevée, plus le produit est sensible à la croissance de l'herbe. En d'autres termes, si l'herbe est haute, le produit peut tondre plus longtemps.

Remarque: si le résultat de toute n'est pas optimal en utilisant la technologie SensorControl, les paramètres de programmation peuvent nécessiter un ajustement. Ne limitez pas le programme plus que nécessaire. Vérifiez également que le disque de coupe est propre et que les lames sont en bon état.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans le menu SensorControl > Temps de tonte.
3. Utilisez les boutons fléchés pour sélectionner la fréquence basse, moyenne ou haute.
4. Appuyez sur le bouton RETOUR.

3.10.5 Niveau de sécurité

Il existe 2 niveaux de sécurité pour SILENO city et 3 niveaux de sécurité pour SILENO life.

Fonction	Faible	Moyenne (SILENO life) Élevée (SILENO city)	Élevée (SILENO life)
Alarmé			X
Code PIN		X	X
Activier co-de PIN	X	X	X

• Alarme – Une alarme se déclenche si le code PIN n'est pas saisi dans les 10 secondes après l'actionnement du bouton STOP. L'alarme se déclenche également lorsque le produit est soulevé. L'alarme s'arrête lorsque le code PIN est saisi. Code PIN—Saisissez le bon code PIN pour accéder à la structure du menu du produit. Si un code PIN erroné est saisi à 5 reprises, le produit est verrouillé pendant un moment. Le verrouillage est prolongé à chaque nouvel essai incorrect.
• Activer code PIN - Le produit est verrouillé si le code PIN n'a pas été saisi pendant 30 jours. Saisissez le code PIN pour accéder au produit.

3.10.5.1 Réglage du niveau de sécurité

Sélectionnez l'un des niveaux de sécurité pour votre produit.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Sécurité > Niveau de sécurité.
3. Utilisez les boutons fléchés et le bouton OK pour sélectionner le niveau de sécurité.
4. Appuyez sur le bouton OK.

Créer un nouveau signal boucle

Le signal bouté est choisi de façon aléatoire pour créer un lien unique entre le produit et la station de charge. Dans de rares cas, il peut être nécessaire de générer un nouveau signal, par exemple si deux installations voisines ont un signal très similaire.

1. Placez le produit dans la station de charge.
2. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
3. Utilisez les boutons flèchés et le bouton OK pour naviguer dans la structure du menu Réglages > Sécurité > Avancé > Nouveau signal boucle.
4. Attendez la confirmation de la génération du signal boucle. Cela prend généralement 10 secondes environ.

Modification du code PIN

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Sécurité > Avancé > Changer code PIN.
3. Entrez le nouveau code PIN.
4. Appuyez sur le bouton OK.
5. Entrez à nouveau le nouveau code PIN.
6. Appuyez sur le bouton OK.
7. Notez le nouveau code PIN. Reportez-vous à la section Introduction à la page 3.

3.10.6 Configuration de la zone de tonte et corridorcutter

Si la zone de travail inclut des zones qui sont reliées par des passages étroits, les fonctions Configuration de la zone de tonte et CorridorCut sont utiles pour entretenir une pelouse bien taillée dans toutes les parties du jardin. La fonction Configuration de la zone de tonte est utilisée pour guider le produit vers les parties éloignées de la zone de travail. La fonction CorridorCut est utilisée pour la tonte en passage étroit. Un cable guide doit être installé pour utiliser ces fonctions. Vous pouvez régler un maximum de 3 zones distantes.

Grâce à la fonction Configuration de la zone de tonte, le produit suit le câble guide, puis s'en éloigne après une certaine distance et commence à tondre la pelouse.

La fonction CorridorCut permet de tondre des passages étroits d'une largeur de 60 cm à 1.5 m / 23 po à 4.9 ft. Le produit suit un parcours lui permettant de couvir la largeur du passage. Le produit démarre CorridorCut à une distance définie de la station de charge. Lorsque le produit atteint la fin du passage étroit, il continue et tand la pelouse normalement.

Zone A, environ 50%

Zone B, environ 30%

Zone C, environ 20%

3.10.6.1 Configuration de la zone de tonte

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans le menu Réglages > Configuration de la zone de tonte > Zone 1-3.
3. Utilisez le bouton fléché pour sélectionner la zone.
4. Appuyez sur le bouton OK.
5. Mesurez la distance entre la station de charge et le début de la zone. Effectuez la mesure le long du câble guide. Reportez-vous à la section Mesure de la distance à partir de la station de charge à la page 28.
6. Appuyez sur les boutons fléchés pour sélectionner la distance mesurée en m.
7. Appuyez sur le bouton OK.
8. Utilisez les boutons fléchés pour sélectionner le pourcentage de temps pendant lequel le produit doit tondre la zone. Le pourcentage est égal au pourcentage de la zone par rapport à la surface totale.

a) Mesurez la zone.

b) Divisez la surface mesurée par la surface totale de travail. c) Convertissez le résultat en pourcentage.

Remarque: la somme des zones 1 à 3 doit être inférieure ou égale à 100%. Si la somme est inférieure à 100%, il est possible que le produit chevauche le câble guide et commence à tondre au niveau du point de départ. Reportez-vous à la section Point de départ à la page 29.

1. Appuyez sur le bouton RETOUR.

3.10.6.2 Réglage de la fonction corridorcut

Remarque: pour éviter d'endommager la pelouse dans le passage étroit, GARDENA recommande de définir un faible pourcentage pour CorridorCut.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans le menu Régimes > Configuration de la zone de tops > Zone 1-3.
3. Utilisez les boutons fléchés pour sélectionner la zone.
4. Appuyez sur le bouton OK.
5. Mesurez la distance entre la station de charge et le début du passage étroit. Effectuez la mesure le long du câble guide. Reportez-vous à la section Mesure de la distance à partir de la station de charge à la page 28.

Remarque : assurez-vous que la distance jusqu'à CorridorCut est définie à l'intérieur du passage étroit.

1. Appuyez sur les boutons fléchés pour sélectionner la distance.
2. Appuyez sur le bouton OK.
3. Utilisez les boutons fléchés pour sélectionner le % de temps total pendant lequel le produit doit tondre le passage étroit.
4. Utilisez les boutons fléchés et le bouton OK pour sélectionner Plus > CorridorCut.
5. Appuyez sur le bouton OK pour activer CorridorCut.
6. Appuyez sur le bouton RETOUR.

3.10.6.3 Test de la fonction zone de tonte

1. Placez le produit dans la station de charge.
2. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
3. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu

Réglages > Zone de tonte > Zone 1-3 > Plus > Test.

1. Appuyez sur le bouton OK.
2. Appuyez sur le bouton START.
3. Fermez le capot.
4. Assurez-vous que le produit peut trouver la zone.

3.10.6.4 Mesure de la distance à partir de la station de charge

1. Placez le produit dans la station de charge.
2. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
3. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans le menu Réglages > Configuration de la zone de tonte > Zone 1-3 > Distance ?
4. Utilisez les boutons fléchés pour définir une distance de 500 m/540 yd.
5. Appuyez sur le bouton OK.
6. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Zone de tonte > Zone 1-3 > Plus > Test.
7. Appuyez sur le bouton OK.
8. Appuyez sur le bouton STOP lorsque le produit est à la distance à mesurer. La distance est indiquée à l'écran.

3.10.6.5 Activation ou désactivation de la fonction zone de tonte

Désactivez ou activez la fonction Zone de tonte pour chaque zone.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Zone de tonte > Zone 1-3 > Désactiver.
3. Appuyez sur le bouton OK.
4. Appuyez sur le bouton RETOUR.

3.10.6.6 Réinitialisation des réglages de la zone de tonte

Vous pouvez réinitialiser les réglages de la zone de tonte pour chaque zone et utiliser les réglages d'usine.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Zone de tonte > Zone 1-3 > Plus > Réinitialiser.
3. Appuyez sur le bouton OK.

3.10.7 Point de départ

Cette fonction vous permet de contrôler la distance que le produit parcourt en quittant la station de charge avant de commencer à fonctionner. Le réglage d'usine est de 60 cm/2 pi et la distance maximale est de 300 cm/10 pi.

Remarque: le produit chevauche le câble guide de la station de charge au point de départ. Maintenez une distance jusqu'au point de départ aussi courte que possible, afin de limiter le risque de formation de trainées sur la pelouse.

Si la station de charge est placée dans un espace restreint, par exemple entre des massifs de fleurs, le choix d'un point de départ adapté est important pour que le processus d'étalonnage du guide soit optimisé. Reportez-vous à la section Calibrage guide à la page 24.

Point de départ

B) Distance minimale 60 cm / 2 pi (perpendicular au cable guide). Si la distance est inférieure, le processus de calibrage est interrompu. Pour un couloir de guidage le plus large possible, laissez une distance minimale de 1.35m / 4.5 ft. Reportez-vous à la section Calibrage guide à la page 24.

3.10.7.1 Définition du point de départ

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez le bouton fléché et le bouton OK pour vous déplacer dans le menu Réglages > Installation > Point de départ.
3. Utilisez les boutons fléchés pour indiquer la distance en cm.
4. Appuyez sur le bouton RETOUR.

3.10.8 Fonction distance de dépassement

L'avant du produit se déplace toujours au-delà du câble périphérique, en s'éloignant à la distance spécifique. Le produit se déplace ensuite vers l'arrière, et change de direction. Le réglage d'usine est de 32 cm/12 po. Vous pouvez sélectionner une distance de 20-40 cm/8-15 po.

Remarque: Si vous modifiez la distance du paramètre Distance de dépassement, elle change le long du câble périphérique, dans toutes les parties de la zone de travail.

3.10.8.1 Réglage de la fonction distance de dépassement

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez le bouton fléché et le bouton OK pour vous déplacer dans la structure du menu Réglages > Installation > Distance de dépassement.
3. Utilisez les boutons fléchés pour définir la distance.
4. Appuyez sur le bouton RETOUR.

3.10.9 Mode ECO

Lorsque le mode ECO est activé, il coupe le signal dans le câble périphérique, le câble guide et la station de charge lorsque le produit est stationné ou en charge.

Remarque: utilisez le mode ECO pour économiser l'énergie et éviter des interférences avec d'autres équipements, par exemple les appareils auditifs ou les portes de garage.

Remarque: pour démarrer le produit manuellement dans la zone de travail, appuyez sur le bouton STOP avant de retirer le produit de la station de charge. Sinon, le produit ne peut pas être démarré dans la zone de travail.

3.10.9.1 Réglage du mode ECO

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Installation > Mode ECO.
3. Appuyez sur le bouton OK pour sélectionner le mode ECO.
4. Appuyez sur le bouton RETOUR.

3.10.10 Évitez des collisions avec l'abri robot gardena

Si vous avez installé un abri robot GARDENA (disponible en tant qu'accessoire), l'usage du produit et de l'abri robot diminue lorsque vous sélectionnez Éviter collision avec l'abri.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages

Installation > Abri robot > Éviter collision avec l'abri.

1. Appuyez sur le bouton RETOUR.

Remarque: si Eviter collision avec l'abri est sélectionné, il peut arriver que l'herbe ne soit pas taillée autour de la station de charge.

3.10.11 Capteur de gel

L'herbe est très sensible à l'usure si le jardin est recouvert de gel. Si l'option Capteur de gel est activée, le produit ne peut pas commencer à couper l'herbe si la température est inférieure à 5°C / 41°F.

Remarque: le capteur de gel se trouve à l'intérieur du châssis; par conséquent, il peut y avoir un léger décalage par rapport à la température ambiant.e.

3.10.11.1 Réglage du capteur de gel

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans le menu Réglages > Installation > Capteur de gel.
3. Appuyez sur le bouton OK pour sélectionner Capteur de gel.
4. Appuyez sur le bouton RETOUR.

3.10.12 Généralités

Sous Généralités, vous pouvez modifier les paramètres généraux du produit.

3.10.12.1 Réglage de l'heure et de la date

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Généralités > Heure et date.
3. Utilisez les boutons fléchés pour régler l'heure, puis appuyez sur le bouton RETOUR.
4. Utilisez les boutons fléchés pour régler la date, puis appuyez sur le bouton RETOUR.
5. Utilisez les boutons fléchés pour régler le format d'affichage de l'heure, puis appuyez sur le bouton RETOUR.
6. Utilisez les boutons fléchés pour régler le format d'affichage de la date, puis appuyez sur le bouton RETOUR.

3.10.12.2 Définition de la langue

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Généralités > Langue.
3. Utilisez les boutons fléchés pour sélectionner la langue, puis appuyez sur le bouton BACK.

3.10.12.3 Définition du pays

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour naviguer dans la structure du menu Réglages > Généralités > Pays.
3. Utilisez les boutons fléchés pour sélectionner le pays, puis appuyez sur le bouton RETOUR.

3.10.12.4 Réglage du format de l'unité

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons fléchés et le bouton OK pour naviguer dans la structure du menu Réglages > Général > Format d'unité.
3. Utilisez les boutons fléchés pour sélectionner le format de l'unité, puis appuyez sur le bouton RETOUR.

3.10.12.5 Réinitialisation de tous les réglages

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu Réglages > Généralités > Réinitialiser tous les réglages.
3. Utilisez le bouton fléché vers la droite pour sélectionner Continuer la réinitialisation de tous les réglages?
4. Appuyez sur le bouton OK pour réinitialiser tous les réglages.

Remarque : les paramètres Niveau de sécurité, Code PIN, Signal boucle, Messages, Date et heures, Langue et Pays ne sont pas réinitialisés.

3.10.12.6 Menu À propos

Le menu À propos fournit des informations relatives au produit, notamment à son numéro de série et aux versions de firmware.

3.10.13 Gardena smart system

Uniquement pour smart SILENO city et smart SILENO life.

Remarque: assurez-vous que le produit intelligent est entièrement installé dans la zone de travail avant de l'intégrer dans l'application GARDENA smart system. Reportez-vous à la section Installation à la page 15.

Le produit peut se connecter à des appareils mobiles équipés de l'application GARDENA smart system. À cet effet, GARDENA smart system utilise l'interaction sans fil entre notre produit intelligent et GARDENA smart system.

Dans le menu smart system du produit, vous pouvez :

• activer votre produit intelligent pour l’intégrer dans l’application GARDENA smart system ou l’en exclure. vérifier l’état de la connexion sans fil au niveau du smart system.

Lorsque le produit intelligent fait partie du smart system, certains menus de l'affichage du produit sont désactivés. Vous pouvez toujours voir tous les règles dans le produit, mais certains ne peuvent être modifiés qu'avec l'application GARDENA smart system. Les règles suivants sont bloqués dans l'option de menu du produit intelligent :

Programmation Heure et date - Langue Pays

3.10.13.1 Réglage de l'option activer le mode intégration

Afin d'intégrer votre produit intelligent à l'application GARDENA smart system :

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour accéder au menu smart system.
3. Utilisez le bouton fléché de droite et le bouton OK afin de sélectionner Oui pour Activer le mode Intégration.
4. Utilisez les boutons fléchés haut/bas pour saisir le code PIN, puis appuyez sur le bouton OK.
5. Le code d'intégration s'affiche sur l'écran du produit.
6. Suivez les instructions de l'application GARDENA smart system.

La série d'intégration peut prendre plusieurs minutes. Une fois l'intégration réussie, vous êtes automatiquement ramené à l'écran de démarrage du produit. Si l'intégration échoue pour n'importe quelle raison, essayez de nouveau.

3.10.13.2 Intégration dans l'application

L'intégration de tous les appareils intelligents GARDENA est effectuée dans l'application smart system.

Télécharger l'application gardena smart system

1. Téléchargez l'application GARDENA smart system depuis l'App Store ou Google Play.
2. Ouvrez l'application et inscrivez-vous comme utilisateur.
3. Connectez-vous et désélectionnez l'option Intégrer périphérique à partir de la page de démarrage de l'application.
4. Suivez les instructions de l'application.

Remarque: La passerelle smart Gateway a besoin d'une connexion Internet pour pouvoir intégrer le produit à l'application.

3.10.13.3 Sélection de l'option déconnecter

Si vous déconnectez le périphérique, il n'y aura plus de communication entre le produit et GARDENA smart system.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu smart system > Déconnecter.
3. Appuyez sur le bouton OK.

Remarque: le produit doit être supprimé manuellement de la liste des produits dans l'application GARDENA smart system.

3.10.13.4 Vérification de l'état de GARDENA smart system

Lorsque le produit est connecté au smart system Gateway, vous pouvez vérifier l'état de la connexion.

1. Effectuez les étapes 1 à 3 de la section Accès au menu à la page 24.
2. Utilisez les boutons flèchés et le bouton OK pour vous déplacer dans la structure du menu smart system > État.

Remarque: l'état est soit connecté Oui, soit non connecté Non. La puissance du signal est bonne, faible ou mauvaise. Placez la station de charge dans un endroit ayant une bonne puissance de signal, pour que les performances du smart system soient optimales.

Avertissement: lisez

ATTENTION: Lisez attentivement les consignes de sécurité avant de démarrer votre produit.

AVERTISSEMENT: Maintenez les mains et les pieds à distance des lames en rotation. Ne placez jamais les mains ou les pieds en dessous ou à proximité du produit lorsqu'il fonctionne.

AVERTISSEMENT: n'utilise pas le produit lorsque des personnes, notamment des enfants, ou des animaux domestiques se trouvent dans la zone de travail.

• Appuyez sur le bouton ON/OFF pendant 3 secondes pour mettre le produit sous tension. Le produit est activé lorsque lémoin du clavier est allumé.
• Appuyez sur le bouton ON/OFF pendant 3 secondes pour mettre le produit sous tension. Le produit est en mode économie de batterie si le témoin clignote. Appuyez sur le bouton ON/OFF pendant 3 secondes pour mettre le produit sous tension.

Avertissement: il n'est possible

d'effectuer un contrôle ou des travaux de maintenance sur le produit que lorsqu'il est désactivé. Le produit est désactivé lorsque le témoin du clavier est éteint.

Le témoin du clavier est un indicateur d'état important :

Le produit est actif si le témoin s'allume en continu.

Le produit est en mode économie de batterie si le témoin clignote. Appuyez sur le bouton ON/OFF pendant 3 secondes pour réactiver le produit. Le produit est désactivé lorsque le témoin est éteint.

4.2 Pour démarrer le produit

1. Ouvrez le capot sur le clavier.
2. Appuyez sur le bouton MARCHE/ARRET pendant 3 secondes. L'écran s'allume.
3. Utilisez les boutons fléchés haut/bas et le bouton OK pour saisir le code PIN.

1. Sélectionnez le mode de fonctionnement souhaité et validez avec le bouton OK. Reportez-vous à la section Modes de fonctionnement à la page 32.
2. Fermez le capot.

Remarque: les premières semaines qui suivent l'installation, le niveau sonore peut être plus élevé que prévu lors de la tonte de l'herbe. Une fois que le produit a tondu la pelouse pendant un certain temps, le niveau sonore est nettement inférieur.

4.3 Modes de fonctionnement

Appuyez sur le bouton Mode pour sélectionner l'un des modes de fonctionnement suivants :

Zone principale Zone secondaire Park Park/Programme Suspendre Programme - Point de tonte

4.3.1 Zone principale

Zone principale est le mode de fonctionnement standard dans lequel le produit tond et se charge automatiquement.

4.3.2 Zone secondaire

Pour tondre les zones secondaires, le mode de fonctionnement Zone secondaire doit être choisi. Avec ce mode, l'utilisateur doit déplacer le produit manuellement entre la zone principale et la zone secondaire. Le produit tond pendant une période déterminée ou jusqu'à ce que la batterie soit déchargée. Lorsque la batterie est déchargée, le produit s'arrête. Placez le produit dans la station de charge pour charger la batterie. Lorsque la batterie est chargée, le produit sort de la station de charge et s'arrête. Le produit est maintenant prêt pour commencer l'opération, mais doit recevoir la confirmation de l'utilisateur. En mode Zone secondaire, le produit fonctionne pendant une durée déterminée ou jusqu'à ce que la batterie soit déchargée.

Remarque: Si vous souhaitez tondre la zone principale une fois que la batterie est chargée, réglez le produit en mode Zone principale avant de le placer dans la station de charge.

4.3.3 Park

Le mode de fonctionnement Park signifie que le produit revient à la station de charge et y reste tant qu'un autre mode de fonctionnement n'est pas sélectionné.

Le mode de fonctionnement Park/Programme signifie que le produit retourne à la station de charge où il reste jusqu'à la programmation suivante. Si le produit a atteint le temps de tout maximum pour la journée, il reprend son fonctionnement le lendemain. Reportez-vous à la section Estimer le temps de fonctionnement nécessaire à la page 25.

4.3.5 Suspendre programme

Sélectionnez Suspendre Programme pour suspendre temporairement les paramètres de la programmation. Vous pouvez désirer suspendre les paramètres de programmation pendant 3 heures. Les paramètres du produit ne peuvent pas être régés pour que le produit

aille au-delà de son temps de fonctionnement maximum chaque jour.

4.3.6 Point de tonte

La fonction Point de tonte est activée à l'aide du bouton START. Elle est idéale pour tondre rapidement une zone où l'herbe a été moins coupée que dans d'autres parties du jardin. Vous devez déplacer manuellement le produit dans la zone.

La fonction Point de tonte signifie que le produit fonctionne en spirale pour couper l'herbe dans la zone où il a été mis en marche. Lorsque ce travail est effectué, le produit repasse automatiquement en Zone principale ou en Zone secondaire.

4.4 Pour arrêter le produit

1. Appuyez sur le bouton STOP sur le dessus du produit.

Le produit s'arrête et le moteur de coupe s'arrête.

4.5 Pour désactiver le produit

1. Appuyez sur le bouton STOP.
2. Ouvrez le capot.
3. Appuyez sur le bouton MARCHE/ARRET pendant 3 secondes.

1. Le produit s'éteint.
2. Vérifiez que le témoin du clavier n'est pas allumé.

4.6 Pour charger la batterie

AVERTISSEMENT: ne chargez le produit qu'à une station de charge prévue à cet effet. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie.

En cas de fuite d'électrolyte, nettoyez avec de l'eau et consultez un médecin en cas de contact avec les yeux, etc.

Si le produit est neuf ou stocké depuis longtemps, la batterie peut être déchargée et doit être chargée avant démarrage. En mode Zone principale, le produit alterne automatiquement entre tonte et charge.

1. Appuyez sur le bouton ON/OFF pendant 3 secondes pour démarrer le produit.
2. Placez le produit dans la station de charge. Faites glisser le produit aussi loin que possible pour garantir un contact correct entre celui-ci et la station de charge. Reportez-vous aux plaques de contact et de charge à la section Aperçu du produit à la page 4
3. Un message s'affiche, indiquant qu'une recharge est en cours.

4.7 Réglage de la hauteur de coupe

REMARQUE: pendant les premières semaines qui suivent l'installation, la hauteur de coupe doit être réglée sur MAX pour éviter d'endommager la boucle de cable. La hauteur de coupe peut ensuite être abaissée progressivement chaque semaine jusqu'à atteindre la hauteur de coupe désirée.

La hauteur de coupe peut varier de MIN (2 cm/0.8 po) à MAX (5 cm/2 po).

4.7.1 Pour régler la hauteur de coupe

1. Appuyez sur le bouton STOP pour arrêter le produit.
2. Ouvrez le capot.

1. Tournez le bouton dans la position souhaitée.

Tournez dans le sens des aiguilles d'une montre pour augmenter la hauteur de coupe. - Tournez dans le sens inverse des aiguilles d'une montre pour abaisser la hauteur de coupe.

1. Fermez le capot.

5.1 Introduction - entretien

AVERTISSEMENT: le produit doit être mis hors tension avant toute opération d'entretien. Le produit est désactivé lorsque l'indicateur d'état LED est étant.

AVERTISSEMENT: Portez des gants de protection.

Pour un meilleur fonctionnement et une plus grande longévité, inspectez et nettoyez régulièrement le produit et remplacez les pièces usées. Toutes les opérations d'entretien et de maintenance doivent être effectuées conformément aux instructions de GARDENA. Reportez-vous à la section Garantie à la page 54.

Au moment de la première utilisation du produit, il convient d'inspecter le disque de coupe et les lames une fois par semaine. Si l'usure au cours de cette période est faible, l'intervalle d'inspection peut être augmenté.

Il est important que le disque de coupe tourne facilement. Les bords des lames doivent être intacts. La durée de vie des lames est très variable et dépend notamment des facteurs suivants:

Temps de fonctionnement et taille de la zone de travail. Type d'herbe et croissance saisonnière. Sol, sable et utilisation d'engrais. Présence d'objets tels que cônes, fruits tombés, jouets, outils, pierres, racines ou autres.

La durée de vie normale est de 4 à 7 semaines lorsqu'il est utilisé dans des conditions favorables. Reportez-vous à la section Pour replacer les lames à la page 36 pour savoir comment replacer les lames.

Remarque: l'utilisation de lames émoussées donne une performance moins efficace. La coupe de l'herbe n'est pas nette et il faut fournir plus d'énergie; le produit ne peut donc pas traiter une surface aussi grande.

5.2 Nettoyez le produit

REMARQUE: N'utilisez pas de nettoyeur haute pression pour nettoyer le produit. N'utilisez pas de solvants pour le nettoyage.

Le produit ne fonctionne pas de manière satisfaisante dans les pentes si les roues sont bloquées par de

L'herbe. Utilisez une brosse douce pour nettoyer le produit.

GARDENA recommande d'utiliser un kit de nettoyage et d'entretien spécial comme accessoire. Contactez le service clientèle GARDENA.

5.2.1 Chassis et disque de coupe

Inspectez le disque de coupe et les lames une fois par semaine.

1. Appuyez sur le bouton STOP.
2. Appuyez sur le bouton ON/OFF pendant 3 secondes pour permettre au produit de s'éteindre.
3. Vérifiez que le témoin du clavier n'est pas allumé.
4. Si le produit est sale, nettoyez-le avec une brosse ou un tuyau d'arrosage. N'utilisez pas de nettoyeur haute pression.
5. Redressez le produit sur le côté.
6. Nettoyez le disque de coupe et le châssis à l'aide d'une brosse à vaisselle par exemple. En même temps, vérifiez si le disque de coupe tourne librement par rapport à la protection des pieds. Vérifiez également que les lames sont intactes et peuvent pivoter librement.

5.2.2 Roues

Nettoyez le contour des roues. La présence d'herbe sur les roues motrices peut influer sur le fonctionnement du produit dans les pentes.

5.2.3 Carrosserie du produit

Utilisez une éponge ou un chiffon humide et doux pour nettoyer la carrosserie du produit. Si la carrosserie du produit est sale, utilisez une solution savonneuse douce pour la nettoyer.

5.2.4 Station de charge

AVERTISSEMENT: Débranchez le bloc d'alimentation de la prise de courant avant toute opération de maintenance ou de nettoyage de la station de charge ou du bloc d'alimentation.

Nettoyez la station de charge régulièrement en étant herbe, feuilles, brindilles et autres objets pouvant entraver l'arrimage.

5.3 Remplacement des lames

AVERTISSEMENT: Utilisez des lames et des vis adaptées. GARDENA ne garantit la sécurité que pour l'utilisation des lames d'origine. Si vous ne remplacez que les lames et réutilisez la vis, la vis peut se détacher lors de la tonte. Les lames peuvent alors être projetées depuis la partie inférieure de la carrosserie et causer des blessures graves.

Par mesure de sécurité, remplacez les pièces usées ou endommagées. Même si elles sont intactes, les lames doivent être remplacées régulièrement afin d'optimiser le résultat de tonte et de minimiser la consommation d'énergie. Les 3 lames et vis doivent être remplacées en même temps pour que le système de coupe reste équilibré. Utilisez des lames d'origine GARDENA sur lesquelles le logo avec le H couronné est estampé, reportez-vous à la section Garantie à la page 54.

5.3.1 Pour replacer les lames

1. Appuyez sur le bouton STOP.
2. Ouvrez le capot.
3. Appuyez sur le bouton ON/OFF pendant 3 secondes pour permettre au produit de s'éteindre.

1. Vérifiez que le témoin du clavier n'est pas allumé.
2. Retournez le produit. Placez le produit sur une surface souple et propre pour éviter de rayer le châssis et le capot.
3. Retirez les 3 vis. Utilisez un tournevis plat ou cruciforme.

1. Retirez chaque lame et vis.
2. Fixez les nouvelles lames et vis.
3. Vérifiez que les lames bougent librement.

5.4 Mise à jour du firmware

Si l'entretien est effectué par le service clientèle GARDENA, le technicien télécharge les mises à jour du firmware disponibles sur le produit. Les propriétaires de produits GARDENA peuvent mettre à jour le logiciel si cela est initié par GARDENA. Les utilisateurs enregistrés recevront alors une notification.

5.4.1 Mise à jour du firmware

1. Ouvrez la trappe de la batterie. Reportez-vous à la section Remplacement de la batterie à la page 37.
2. Branchez un câble d'imprimante USB (contacts USB A et USB B) entre le produit et votre ordinateur. Le câble d'imprimante USB est disponible en tant qu'accessoire.

1. Accédez au site www.gardena.com, recherchez et téléchargez l'util de mise à jour du firmware, puis suivez les instructions.
2. Débranchez le câble d'imprimante USB et fermez la trappe de la batterie.

5.5 Batterie

AVERTISSEMENT: ne chargez le produit qu'avec une station de charge prévue à cet effet. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, nettoyez avec de l'eau et consultez un médecin en cas de contact avec les yeux, etc.

AVERTISSEMENT: utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec d'autres batteries. N'utilisez pas de batteries non rechargeables.

REMARQUE: la batterie doit être chargée sur un cycle complet avant le remisage hivernal. Si la batterie n'est pas complètement chargée, cela pourrait l'endommager ou la rendre inutilisable.

Si les durées de fonctionnement du produit se raccourcissent entre les charges, cela signifie que la batterie s'use et qu'elle doit finalement être remplacée.

Remarque: La durée de vie de la batterie dépend de la durée de la saison et du nombre d'heures de fonctionnement du produit par jour. Une longue saison ou de nombreuses heures d'utilisation par jour impliqueront de remplacer la batterie plus souvent. La batterie reste opérationnelle tant que le produit maintient une pelouse bien taillée.

5.5.1 Remplacement de la batterie

AVERTISSEMENT: Le produit doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie.

1. Appuyez sur le bouton ON/OFF pendant 3 secondes pour mettre le produit hors tension. Verifiez que le témoin du clavier n'est pas allumé.
2. Réglez la hauteur de coupe sur MIN.
3. Retournez le produit. Placez le produit sur une surface souple et propre pour éviter de rayer le châssis et le couvercle de l'écran.
4. Nettoyez autour du capot de la batterie.
5. Dévissez les vis sur le capot de la batterie (Torx 20) et retirez-le.

1. Relâchez le loquet du connecteur (A) et tirez-le vers le haut.

REMARQUE: ne tirez pas sur les câbles.

1. Relâchez le loquet de la batterie et soulevez la batterie (B).
2. Placez la nouvelle batterie dans le produit.

Remarque: Monte le capot de la batterie sans serrer les câbles. Si le joint du couvercle de la batterie est visiblement endommagé, le couvercle intégral de la batterie doit être remplacé.

1. Branchez le câble.
2. Serrez soigneusement les vis du capot de la batterie (Torx 20).

5.6 Entretien hivernal

Avant l'entreposage d'hiver, déposez votre produit chez votre après-vente GARDENA pour l'entretien. Un entretien hivernal régulier permet de maintenir le produit en bon état et de créer les conditions pour la nouvelle saison en évitant tout problème.

L'entretien inclut habituellement les interventions suivantes :

Nettoyage complet de la carrosserie, du châssis, du disque de coupe et des autres pièces mobiles. Test de fonctionnement du produit et de ses composants.

• Vérification et, si nécessaire, remplacement des pièces soumises à l'usure telles que les lames et les roulements. Test de la capacité de la batterie du produit et recommandation de remplacement si nécessaire. Si un nouveau firmware est disponible, le produit est mis à jour.

6.1 Introduction - dépannage

Dans ce chapitre, vous trouverez des informations et de l'aide sur les défauts que peut présenter le produit et leurs symptômes. Vous trouverez plus d'informations ainsi qu'une FAQ (foire aux questions) sur www.gardena.com.

6.1.1 Accès au menu info rapide

Les données, valeurs et informations techniques relatives à l'histoire du produit sont disponibles dans le menu Info rapide. Si vous contactez le service après-vente GARDENA pour résoudre un problème, il peut

vous indiquer d'accéder aux informations disponibles dans ce menu.

• Appuyez sur la touche Menu pendant 3 secondes pour accéder au menu Info rapide.

6.2 Messages d'erreur

Les messages d'erreur du tableau ci-dessous s'affichent dans l'écran du produit. Contactez votre représentant GARDENA si un même message s'affiche fréquemment.

Message	Cause	Action
Mateur de roue bloqué,gauche/droite	De l'herbe ou un autre objet s'est enroulé au-tour de la roue motrice.	Retirez l'herbe ou l'autre objet.
Mateur de coupe bloqué	De l'herbe ou un autre objet est enroulé au-tour du disque de coupe.	Retirez l'herbe ou l'autre objet.
	Le disque de coupe repose dans de l'eau.	Déplacez le produit et empêchez l'accumulation d'eau dans la zone de travail.
	L'herbe est trop haute.	Tondez l'herbe avant d'installer le produit. Assurez-vous que l'herbe mesure 4 cm/1.6 po maximum.
Coincé	Le produit se trouve derrière un certain nom-bre d'obstacles dans une zone restreinte.	Retirez les obstacles ou placez le cable péri-phérique autour de l'obstacle pour creer un ilot. Reportez-vous à la section Création d'un ilot à la page 19.
Hors de la zone de travail	Une section du cable périphérique croise l'autre section du cable périphérique vers la station de charge.	Assurez-vous que le cable périphérique est correctement branché.
	Le cable périphérique est trop proche du bord de la zone de tonte.	Assurez-vous que le cable périphérique est correctement installé. Reportez-vous à la section Installation du cable périphérique à la page 22.
	La zone de travail est trop inclinée près du cable périphérique.
	Le cable périphérique est installé dans la mauvaise direction autour d'un ilot.
	Des objets métalliques comme des clôtres,des armatures en acier ou des cables entrés créé des interférences avec le cable périphérique.	Déplacez le cable périphérique.
	Le produit ne peut pas tracer le signal boucle correct en raison d'intérêrences avec un signal boucle provenant d'une autre installation de produit à proximité.	Placez le produit dans la station de charge et générez un nouveau signal boucle.
Batterie vide	Le produit ne trouve pas la station de charge.	Modifiez la position du cable guide. Reportez-vous à la section Installation du cable guide à la page 22.
	La batterie est à la fin de son cycle de vie.	Remplacez la batterie. Reportez-vous à la section Batterie à la page 37.
	L'antenne de la station de charge est défec-tueuse.	Vérifiez si levoyant de la station de charge clignote en rouge. Reportez-vous à la section Voyant de la station de charge à la page 45.
	Les plaques de charge du produit ou les plaques de contact de la station de charge sont défectueuses en raison de la corrosion.	Nettoyez les plaques de charge et de contact à l'aide d'une toile émeri fine. Si le problème persisté, contactez votre technician d'entre-tien agrée.
Mauvais Code PIN	Un code PIN incorrect a été saisi. Vous dis-posez de 5 tentatives pour saisir le code PIN correct. Au bout de 5 tentatives infructueu-ses, le clavier est bloqué pendant un certain temps.	En saisissant le code PIN correct En cas d'oubli de votre code PIN, contactez le servi-ce clientèle GARDENA.
Pas d'entrainment	Le produit est pris dans un object et patine.	Libéréz le produit et corrigez la cause du problème. Si l'herbe est humide, attendez que la pelouse soit sèche avant d'utiliser le produit.
	La zone de travail inclut une pente raide.	Les pentes raides doivent être isolées. Reportez-vous à la section D'étermination de l'emplacement du cable pérophérique à la pa-ge 17.
	Le cable guide n'est pas installé dans la dia-gonale de la pente.	Assurez-vous que le cable guide est installé en diagonale sur la pente. Reportez-vous à la section D'étermination de l'emplacement du cable guide à la page 20.
Moteur de roue sur-charge, gauche/droi-te	De l'herbe ou un autre object s'est enroulé au-tour de la roue motrice.	Retirez l'herbe ou l'objet de la roue motrice.
Problème capteur collision, avant/arri-re	Le corps du produit ne peut pas se déplacer librement autour de son chàssis.	Assurez-vous que la carrosserie du produit se déplace librement autour de son chàssis. Si le problème persisté, contactez votre techni-cien d'entretien agréé.
Alarmé ! Tondeuse hors tension	L'alarme s'est activée car le produit a été mis hors tension.	Réglez le niveau de sécurité du produit dans le menu Sécurité. Reportez-vous à la section Sécurité - Avancé à la page 27.
Alarmé ! Tondeuse arrêtée	L'alarme s'est activée car le produit a été ar-rité.
Alarmé ! Tondeuse soulevée	L'alarme s'est activée car le produit a été soulevé.
Alarmé ! Tondeuse inclinée	L'alarme s'est activée car le produit a été incliné.
Station de charge in-accessible	Le contact entre les plaques de charge du produit et les plaques de contact de la station de charge n'est pas bon. Le produit a fait plusieurs tentatives de charge.	Placez le produit sur la station de charge puis vérifie que le contact entre les plaques de charge et les plaques de contact est correct.
	Un objet empêche le produit de se placer sur la station de charge.	Retirez l'objet.
	La station de charge est inclinée ou tordue.	Placez la plaque de base sur un sol plat.
	Le cable guide n'est pas installé correctement.	Installez le cable guide correctement. Reportez-vous à la section Installation du cable guide à la page 22.
Coincédans station charge	Un objet empêche le produit de sortir de la station de charge.	Retirez l'objet.
Returné	Le produit est dans une position incorrecte, il est trop incliné ou est à l'envers (sur le dos).	Posez le produit dans la position correcte.
Nécessite charge manuelle	Le produit est en mode de fonctionnement Zone secondaire.	Placez le produit dans la station de charge.
Prochain démarrage hh:mm	Le réglage de la programmation empêche le produit de fonctionner.	Changez les réglages de la programmation. Reportez-vous à la section Paramètres de programmation à la page 24.
	Le produit a atteint le temps de tonte maximum pour la journée.	Fonctionnement normal du produit.
	L'heure ou la date du produit n'est pas exacte.	Réglez l'horloge ou la date. Reportez-vous à la section Réglage de l'heure et de la date à la page 30.
La tonte d'aujourd'hui est terminée	Le produit a atteint le temps de tonte maximum pour la journée.	Fonctionnement normal du produit. Reportez-vous à la section Estimer le temps de fonctionnement nécessaire à la page 25.
Soulevé	Le capteur de soulèvement s'est activé car le produit a été soulevé.	Assurez-vous que la carroserie du produit se déplace librement autour de son châssis. Retirez les objets ou créez un flot autour des objets susceptibles de soulever le châssis. Si le problème persististe, contactez votre techni-cien d'entretien agréé.
Problème de moteur de roue, droit/gauche	De l'herbe ou un autre object s'est enroulé au-tour de la roue motrice.	Nettoyez les roues et le contour des roues.
Problèmelectronique	Problème temporaire électronique ou de firmware du produit.	Redémarrez le produit. Si le problème persisté, contactez votre technician d'entretien agréé.
Problème capteur boucle, avant'arrête
Problème de capteur d'inclinaison
Problème temporaire
Combinaison des sous-dispositifs non valide
Problème de batterie temporaire
Fonction de sécurité défectueuse
Problème de système de charge	Type de batterie incorrect.	Utilisez les batteries d'origine commandées par le fabricant.
Problème de batterie	Problème temporaire de batterie ou de firmware du produit.	Redémarrez le produit. Si le problème persisté, contactez votre technician d'entretien agréé.
	Type de batterie incorrect.	Utilisez les batteries d'origine commandées par le fabricant.
Température de la batterie hors limites	La température à l'intérieur de la batterie est trop élevé ou trop faible pour initier le fonci-tonnement.	Le produit commence à fonctionner lorsque la temperature se trouve dans les limites acceptables.
Courant de charge trop élevé	Unité d'alimentation électrique incorrecte ou défectueuse.	Redémarrez le produit. Si le problème persisté, contactez votre technician d'entretien agréé.
Problème de connectivité	Problème sur la carte électronique de con-nectivité du produit.	Redémarrez le produit. Si le problème persisté, contactez votre technician d'entretien agréé.
Réglages connectivité restaurée	Les réglages de connectivité ont été restau-rés en raison d'un défaut.	Vérifiez les réglages de connectivité et modi-fiez-les si nécessaire.
Mauvaise qualité du signal	La carte électronique de connectivité du produit est mal assemblée.	Vérifiez si la carte électronique de connectivi-té est correctement assemblée. Si le problème persisté, contactez votre technician d'en-tretien agréé.
	Le produit est dans une position incorrectly, il est trop incliné ou est à l'envers (sur le dos).	Posez le produit dans la position correcte.
Aucun signal boucle	L'alimentation électrique ou le cable basse tension n'est pas branché(e).	Si l'indicateur d'état LED sur la station de charge est étant, cela indique l'absence d'alimentation. Vérifiez le raccordement à la prise de courant et au disjoncteur différentiel. Assurez-vous que le cable basse tension est branché sur la station de charge.
	L'alimentation électrique ou le cable basse tension est endommagé(e) ou n'est pas branché(e).	Remplacez l'alimentation électrique ou le cable basse tension.
	Le cable pérophérique n'est pas branché à la station de charge.	Branchez le cable pérophérique à la station de charge. Remplacez les connecteurs s'ils sont endommages. Reportez-vous à la section Installation du cable pérophérique à la page 22.
	Le cable pérophérique est endommagé.	Vérifiez l'indicateur d'état LED sur la station de charge. Si le cable pérophérique est endommagé, replacer la section endommage par un nouveau cable pérophérique.
	Le produit a essayé de démarrer mais il ne se trouve pas dans la station de charge et le mode ECO est activé.	Placez le produit dans la station de charge, démarrez le produit et fermez la trappe.
	Une section du cable pérophérique croise l'autre section du cable pérophérique vers et depuis un ilot.	Installez le cable pérophérique dans la bonne direction autour de l'ilot. Reportez-vous à la section Installation du cable pérophérique à la page 22.
	Problème d'appairage entre le produit et la station de charge.	Placez le produit dans la station de charge et générez un nouveau signal boucle. Reportez-vous à la section Créer un nouveau signal boucle à la page 27.
	Des objets métalliques comme des clôtres, des armatures en acier ou des cables enterrés créé des interférences.	Déplacez le cable pérophérique et/ou créez d'autres flots dans la zone de tonte pour augmenter la puissance du signal.
	Le produit est trop éloigné du cable pérophérique.	Installez le cable pérophérique pour que toutes les parties de la zone de tonte soient à une distance maximale de 15 m / 50 pi du cable pérophérique.
Tondeuse inclinée	L'inclinaison du produit est supérieure à l'an-gle maximal.	Déplacez le produit vers une zone plane.
Connexion inchangée	Le signal boucle n'a pas été modifié en rai-son d'une erreur.	Créez un nouveau signal boucle plusieurs fois. Reportez-vous à la section Créer un nouveau signal boucle à la page 27. Si le problème persististe, contactez votre technician d'entretien agrêté.

6.3 Messages d'information

Les messages d'information du tableau ci-dessous s'affichent dans l'écran du produit. Contactez votre représentant GARDENA si un même message s'affiche fréquemment.

Message	Cause	Action
Batterie faible	Le produit ne trouve pas la station de charge.	Modifiez la position du cable guide. Reportez-vous à la section Installation du cable guide à la page 22.
	La batterie est à la fin de son cycle de vie.	Remplacez la batterie. Reportez-vous à la section Batterie à la page 37.
	L'antenne de la station de charge est défec-tueuse.	Vérifiez si levoyant de la station de charge clignote en rouge. Reportez-vous à la section Voyant de la station de charge à la page 45.
	Les plaques de charge du produit ou les plaques de contact de la station de charge sont défectueuses en raison de la corrosion.	Nettoyez les plaques de charge et de contact à l'aide d'une toile émeri fine. Si le problème persisté, contactez votre atelier d'entretien agréé.
Réglages restaurés	Une réinitialisation de tous les paramètres utilisé a été effectué.	Fonctionnement normal du produit.
Guide non trouvez	Le cable guide n'est pas connecté à la station de charge.	Branchez le cable guide à la station de charge. Reportez-vous à la section Installation du cable guide à la page 22.
	Détérioration du cable guide.	Remplacez la section endommagée par un cable guide neuf.
	Le cable guide n'est pas connecté au cable périphérique.	Branchez correctement le cable guide au cable périphérique. Reportez-vous à la section Installation du cable guide à la page 22.
Échec de calibrage du guide	Le produit n'a pas étalonné le cable guide en raison d'une erreur.	Installez le cable guide correctement. Reportez-vous à la section Installation du cable guide à la page 22.
Calibrage du guide effectué	Le produit a étalonné le cable guide.	Fonctionnement normal du produit.
Connexion Changée	Nouveau signal boucle modifié.	Fonctionnement normal du produit.

6.4 Voyant de la station de charge

Lorsque l'installation est correcte, le voyant de la station de charge est vert fixe ou clignotant. Si ce n'est pas le cas, suivez les instructions du tableau de recherche de panne ci-dessous.

Pour plus d'informations, contactez le service clientèle GARDENA.

Voyant	Cause	Action
Lumière verte fixe	Signaux OK.	Fonctionnement normal du produit.
Lumière verte cligno-tante	Les signaux sont OK et le mode ECO est ac-tié.	Fonctionnement normal du produit. reportez-vous à la section Mode ECO à la page 29.
Lumière bleue cligno-tante	Le cable pérophérique n'est pas branché à la station de charge.	Assurez-vous que le cable pérophérique est bien positionné sous la station de charge.Reportez-vous à la section Installation du câble pérophérique à la page 22.
	Déterioration du cable pérophérique.	Trouvez la section du cable endommagée.Remplacez la section endommagée par un cable pérophérique neuf.
Lumière jaune cligno-tante	Le cable guide n'est pas connecté à la sta-tion de charge.	Assurez-vous que le cable guide est correc-tement installé dans la station de charge. Re-portez-vous à la section Installation du cable guide à la page 22
	Déterioration du cable guide.	Trouvez la section du cable endommagée.Remplacez la section endommagée par un cable guide neuf.
Lumière rouge cli-gnotante	Interférence dans l'antenne de la station de charge.	Contactez le service clientèle GARDENA.
Lumière rouge fixe	Erreur de la carte électronique ou mauvaise alimentation électrique au niveau de la sta-tion de charge. L'erreur doit être corrigée par le service clientèle GARDENA.	Contactez le service clientèle GARDENA.

Si le produit ne fonctionne pas comme d'habitude, suivez le tableau des symptômes ci-dessous. Si vous ne parvenez pas à couvrir l'origine du défaut, contactez le service client GARDENA.

Symptômes	Cause	Action
Le produit éprouve des difficultés à s'arriver.	Le cable guide n'est pas placé en ligne droite ni à une distance correcte de la station de charge.	Vérifiez l'installation de la station de charge. Reportez-vous à la section Installation de la station de charge à la page 21.
	Le cable guide n'est pas placé dans l'enchoche de la plaque de la station de charge.	Assurez-vous que le cable guide est bien droit et placé dans l'enchoche de la plaque de la station de charge. Reportez-vous à la section Installation du cable guide à la page 22.
	La station de charge n'est pas installée sur un sol plat.	Placez la station de charge sur une surface plane. Reportez-vous à la section Détermina-tion de l'emplacement de la station de charge à la page 15.
Le produit fonctionné à la mauvaise heures.	L'heure ou la date du produit n'est pas exacte.	Réglez l'horloge ou la date. Reportez-vous à la section Réglage de l'heure et de la date à la page 30.
	Les heures de début et de fin de la tonte sont incorrectes.	Changez les réglages de la programmation. Reportez-vous à la section Réinitialisation du paramètre de programmation à la page 25.
Le produit vibre.	Le système de coupe n'est pas équilibré en raison de lames endommagées.	Contrôlez les lames et les vis et replacez-les si nécessaire. Reportez-vous à la section Replacement des lames à la page 36.
	Le système de coupe n'est pas équilibré en raison d'un trop grand nombre de lames dans la même position.	Vérifiez qu'une seule lame est fixée à chaque vis.
	Des lames d'épaisseurs différentes sont installées sur le produit.	Vérifiez si les lames sont de différentes épaisseurs et les replacer si nécessaire.
Le produit avance, mais le disque de coupe ne tourne pas.	Le produit recherche la station de charge ou se déplace vers le point de départ.	Fonctionnement normal du produit. Le disque de coupe ne tourne pas quand le produit recherche la station de charge.
Le produit tand pendant des périodes in-habituèlement courtes entre des charges.	Le disque de coupe est bloqué par de l'herbe ou un autre object.	Retirez le disque de coupe et nettoyez-le. Reportez-vous à la section Nettoyez le pro-duit à la page 35.
	La batterie est à la fin de son cycle de vie.	Replacez la batterie. Reportez-vous à la section Batterie à la page 37.
	Lames emoussées. La tonte nécessite plus d'énergie.	Replacez les lames. Reportez-vous à la section Replacement des lames à la page 36.
Les temps de tonte et de charge sont plus courts que d'habitu-de.	La batterie est à la fin de son cycle de vie.	Replacez la batterie. Reportez-vous à la section Batterie à la page 37.
Le produit est garépendant plusieurs heures dans la station de charge.	Le produit a atteint le temps de toute maxi-mum pour la journée.	Fonctionnement normal du produit. Reportez-vous à la section Estimer le temps de fonctionnement nécessaire à la page 25.
	Le bouton STOP a été enforcé.	Ouvrez le capot, saisissez le code PIN et confirmez en appuyant sur le bouton OK. Ap-puyez sur le bouton Démarrer, puis fermez le capot.
	Le mode Park est activé.	Changez le mode de fonctionnement. Reportez-vous à la section Modes de fonctionnement à la page 32.
	Le produit ne fonctionne pas si la température de la batterie est trop élevé ou trop bas-se.	Assurez-vous que la station de charge se s-tue dans une zone protégée des rayons du soleil.
Résultats de coupe irréguliers.	Le produit fonctionné pendant un faisible nombre d'heures par jour.	Augmentez le temps de coupe. Reportez-vous à la section Pour paramétrer la pro-grammation à la page 25.
	Pour que le produit tonde l'ensemble de la zone de tonte, il est nécessaire de régler les paramètres de Configuration de la zone de tonte de manière à prendre en compte la for-me de la pelouse.	Modifiez les paramètres des zones où le produit commence la tonte et la fréquence de tonte. Reportez-vous à la section Configura-tion de la zone de tonte à la page 27.
	La zone de tonte est trop importante.	Réduisez la taille de la zone de tonte ou pro-longez le programme. Reportez-vous à la section Pour paramétrer la programmation à la page 25.
	Lames émoussées.	Remplacez les lames. Reportez-vous à la section Replacement des lames à la page 36.
	Herbe longue du fait de la hauteur de coupe définie.	Augmentez la hauteur de coupe et réduisez-la lorsque l'herbe est plus courte.
	Accumulation d/herbe au niveau du disque de coupe ou autour de l'arbre du moteur.	Retirez l'herbe et nettoyez le produit. Reportez-vous à la section Nettoyez le produit à la page 35.
La batterie est char-gée, mais le produit revient à la station de charge.	Pour éviter de se retrouver bloqué dans une petite zone, le produit suit le cable guide jusqu'à la station de charge.	Fonctionnement normal du produit.

6.6 Recherche de coupures dans la boucle du câble

Les coupures de la boucle de cable sont généralement le résultat de dégâts physiques accidentels sur le câble, provoqués par exemple par le jardinage avec une pelle. Si le sol est gelé, le simple mouvement de cailloux coupants dans le sol peut endommager le câble. Des ruptures peuvent également se produire en raison d'un étirement excessif du fil lors de l'installation.

Le fait de tondre l'herbe trop court juste après l'installation peut aussi endommager l'isolant du câble. Des dommages sur l'isolant peuvent ne cause des

dysfonctionnements qu'au bout de plusieurs semaines, voire plusieurs mois. Pour l'éviter, sélectionnez toujours la hauteur de coupe maximale dans les premières semaines qui suivent l'installation, puis abaissez la hauteur de coupe d'un cran toutes les deux semaines jusqu'à atteindre la hauteur de coupe souhaitée.

Une épissure défectueuse de la boucle du cable peut aussi entraîner des perturbations plusieurs semaines après qu'elle a été effectuée. Une épissure peut être mal réalisée, par exemple, si le connecteur d'origine n'a pas été suffisamment serré à l'aide d'une pince ou si un connecteur de moins bonne qualité que celui d'origine a été utilisé. Vérifiefiez d'abord tous les raccords connus avant de poursuivre le dépannage.

La coupure d'un câble peut être localisée en diminuant graduellement de moitié la longueur de la boucle où la panne peut se trouver, jusqu'à ce qu'il ne reste qu'une partie très courte du câble.

La méthode suivante ne fonctionne pas si le mode ECO est activé. Vérifiez d'abord que le mode ECO est désactivé. Reportez-vous à la section Mode ECO à la page 29.

1. Assurez-vous que le voyant de la station de charge clignote en bleu, ce qui indique une coupure du cable périphérique. Reportez-vous à la section Voyant de la station de charge à la page 45.

1. Vérifiez si les raccordements du câble périphérique à la station de charge sont correctement effectués et non endommagés. Vérifiez si le voyant de la station de charge clignote toujours en bleu.

1. Permutez les raccordements entre le cable guide et le cable périphérique de la station de charge.

Commencez par échanger les connexions L et GUIDE.

Si le voyant clignote en jaune, cela signifie que la coupure se trouve quelque part sur le cable périphérique, entre L et le point de raccordement du cable guide avec le cable périphérique (ligne noire épaissie sur l'illustration).

Pour résoudre le problème, vous aurez besoin du cable périphérique, de connecteurs et de raccords :

a) Si le cable périphérique suspect est court, il est plus facile de changer tout le cable périphérique entre L et l'endroit où le cable guide est raccordé au cable périphérique (ligne noire épaissie). b) Si le cable périphérique suspect est long (ligne noire épaisse), procédez comme suit : Replacez L et GUIDE à leurs positions d'origine. Puis débranchez R. Branchez une nouvelle boucle de cable sur R. Branchez l'autre extrémité de cette nouvelle boucle de cable au milieu de la section du cable suspect.

Si le voyant est maintenant jaune clignotant, cela signifie que la coupure se trouve quelque part entre l'extrémité débranchée et l'endroit où le nouveau cable est branché (ligne noire épaisse sur l'illustration). Dans ce cas, déplacez la connexion destinée au nouveau cable plus près de l'extrémité débranchée (en gros, au milieu du partie du cable suspectée) puis vérifiez de nouveau que le voyant est vert.

Poursuivez ainsi jusqu'à ce qu'il ne reste qu'une partie très courte du câble, ce qui vous permet de désigner une lumière verte fixe d'une lumière bleue clignotante. Suivez ensuite les instructions à l'étape 5 ci-dessous.

1. Si le voyant clignote toujours en bleu suite à l'étape 3 ci-dessus : Replace les connexions L et GUIDE sur leurs positions d'origine. Échangez ensuite R et GUIDE. Si le voyant est maintenant allumé en vert fixe, débranchez ensuite L et branchez un nouveau cable périphérique sur L. Branchez l'autre extrémité de ce nouveau cable au milieu de la partie du cable suspect. Suivez la même approche qu'aux points 3a) et 3b) ci-dessus.
2. Une fois la coupure repérée, la partie endommagée doit être remplacée par un câble neuf. Utilisez toujours des raccords d'origine.

7.1 Transport

Les batteries Li-ion fournies respectent les exigences de la législation sur les marchandises dangereuses.

Respectez les lois nationales en vigueur. - Vous devez respecter l'exigence spécifique relative à l'emballage et aux étiquettes pour les transports commerciaux, y compris par des tiers et des transitaires.

7.2 Remisage

Chargez complètement le produit. Reportez-vous à la section Pour charger la batterie à la page 34. - Éteignez le produit. Reportez-vous à la section Bouton ON/OFF à la page 32. Nettoyez le produit. Reportez-vous à la section Nettoyez le produit à la page 35. - Conservez le produit dans un endroit sec, à l'abri du gel. - Pendant le stockage, assurez-vous que le produit soit positionné de manière à ce que toutes ses roues reposent sur un sol plat. - Si vous choisissez de garder la station de charge en intérieur, débranchez et retirez l'alimentation électrique et tous les connecteurs de cette dernière. Placez l'extrémité de chaque fil du connecteur dans un boîtier de protection des connecteurs.

Remarque: si vous choisissez de garder la station de charge en extérieur, ne débranchez pas l'alimentation électrique et les connecteurs.

• Contactez le service clientèle GARDENA pour en savoir plus sur les accessoires de stockage disponibles pour votre produit.

7.3 Mise au rebut

Respectez les consignes locales de recyclage et la réglementation en vigueur. Si vous avez des questions sur la manière de retirer la batterie, reportez-vous à Batterie à la page 37.

8.1 Caractéristiques techniques

Caracteristiques	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Dimensions
Longueur, cm/po.	55 / 21,7	58/22,8
Largeur, cm/po.	38 / 15,0	39 / 15,4
Hauteur, cm/po.	23 / 9,1	23 / 9,1
Poids, kg/lb	7,3 / 16	8,3 / 18
Système électricque	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Batterie, lithium-ion 18 V/2,0 Ah réf.	590 21 42-02, 590 21 42-04, 584 85 28-03, 584 85 28-05
Batterie, lithium-ion 18,25 V/2,0 Ah réf.	590 21 42-03, 584 85 28-04
Alimentation (28 V CC), V CA	100-240	100-240
Longueur de cableasse tension, m/ft.	5 / 16,4	5 / 16,4
Consommation d'énergie moyenne à une utilisation maximale	4 kWh/mois pour une zone de tonte de 1 250 m2	7 kWh/mois pour une zone de tonte de 1 250 m2
Courant de charge, A CC	1 / 1,3	1,3
Type d'unité d'alimentation électricque2	ADP-40BR XX, ADP 28EW XX, FW7313/28/D/XX/Y/1.3/PI, FW7313/28/D/XX/Y/1.3, ADP 28AR XX, FW7313/28/D/XX/Y/1.0/PI, FW7313/28/D/XX/Y/1.0
Temps de tonte moyen, min	65	65
Temps de charge moyen, min	75 / 60	60
Antenne du cable périphérique	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Bande de fréquence d'exploitation, Hz	100-80000	100-80000
Champ magnétique maximum3, dBuA/m	82	82
Puisance de radiofréquence maximale4, mW à 60 m	<25	<25
Données sur le bruit5	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Niveau de puissance acoustique mesuré, dB(A)	56	56
Incertitudes des émissions sonores KWA, dB (A)	2	2
Niveau de puissance acoustique garantiet, dB(A)	58	58
Niveau de pression acoustique au niveau de l'oreille de l'opérateur6, dB (A)	45	45

La déclaration sur les émissions sonores est conforme à la norme EN 50636-2-107:2015

Tonte	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Système de coupe	3 trois lames de coupe pivotantes
Vitesse du moteur de coupe, tr/min	2500	2500
Consommation d'énergie pendant la coupe, W +/- 20 %	20	20
Hauteur de coupe, cm/po.	2-5/0,8-2	2-5/0,8-2
Largeur de coupe, cm/po.	16 / 6,3	22 / 8,7
Passage le plus étroit possible, cm/po.	60/24	60/24
Pente maximale de la zone de tonte, %	35	35
Pente maximale du cable pérophérique, %	10	10
Longueur maximale du cable pérophérique, m/ft.	300 / 980	300 / 980
Longueur maximale de la boucle guide7, m/pi	150 / 490	150 / 490

Classification IP	SILENO city smart SILENO city	SILENO life smart SILENO life
Produit	IPX5	IPX5
Station de charge	IPX5	IPX5
Alimentation électric	IP44	IP44

Bluetooth®	SILENO citysmart SILENO city	SILENO lifesmart SILENO life
Bande de fréquence d'exploitation, MHz	2 400 - 2 484	2 400 - 2 484
Puisance maximale transmise, dBm	8	8
SRD (apparil à courte portée) interne	SILENO city, SILENO life	smart SILENO city, smart SILENO life
Bande de fréquence d'exploitation, MHz	-	863-870
Puisance maximale transmise, dBm	-	14
Portée radio en champ libre, m approx.	-	100

Husqvarna AB ne garantit en aucun cas la compatibilité totale entre le produit et d'autres types de dispositifs sans fil comme des télécommandes, des transmetteurs radio, des boucles d'écoute, des clôtures électrifiées enterrées pour animaux ou autres.

Les produits sont fabriqués en Angleterre ou en République tchèque. Consultez les informations sur la plaque signalétique. Reportez-vous à la section Introduction à la page 3.

9.1 Conditions de garantie

GARDENA garantit le fonctionnement de ce produit pendant deux ans (à compter de la date d'achat). Cette garantie couvre les dysfonctionnements graves liés aux matériaux ou vices de fabrication. Pendant la période de garantie, nous remplacerons le produit ou le réparerons sans frais supplémentaires si les conditions suivantes sont remplies :

Le produit et la station de charge ne peuvent être utilisées qu’en accord avec les instructions de ce manuel d’utilisation. La présente garantie n’a aucune effet sur les recours à la garantie à l’encontre du revendeur/fournisseur. - Les utilisateurs ou tiers non autorisés ne doivent en aucun cas essayer d’effectuer des réparations sur le produit.

Exemples de pannes non couvertes par la garantie :

Dommages causés par l'infiltration d'eau lors de l'utilisation d'un nettoyeur à haute pression ou de l'immersion sous l'eau, par exemple, lorsque de fortes pluies forment des flaques d'eau. Dommages provoqués par la foudre. Dommages causés par un stockage inapproprié ou une manipulation incorrecte de la batterie. Dommages causés par l'utilisation d'une batterie qui ne serait pas d'origine GARDENA. - Dommages provoqués par l'utilisation de pièces de rechange et d'accessoires autres que ceux d'origine GARDENA, tels que les lames et le matériel d'installation. Dommages sur la boucle du câble. - Dommages causés par des changements ou modifications non autorisés sur le produit ou sur son alimentation.

Les lames et les roues sont considérées comme des éléments consommables et ne sont pas couvertes par la garantie.

Si une erreur survient avec votre produit GARDENA, contactez le service clientèle GARDENA pour de plus amples instructions. Gardez le reçu et le numéro de série du produit à portée de main lorsque vous contactez le service clientèle GARDENA.

10.1 Déclaration de conformité ce

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. : [phone], déclarons que les robots tondeuses GARDENA SILENO city, GARDENA smart SILENO city, GARDENA SILENO life et GARDENA smart SILENO life avec les numéros de série datant de l'année 2020 semaine 40 et des années ultérieures (l'année et la semaine sont clairement indiquées sur la plaque signalétique et suivies du numéro de série), sont conformes aux exigences des DIRECTIVES DU CONSEIL énumérées ci-dessous, y compris les normes appliquées.

Directive « Machines » 2006/42/CE.

EN 60335-1:2012 EN 50636-2-107:2015 EN 62233:2008.

Directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses : ENCEI 63000:2018 Directive relative aux équipements radio 2014/53/UE. Sécurité Voir la directive 2006/42/CE ci-dessus.

EN 55032:2015 ETSI EN 301 489-17 V3.1.1

Pour GARDENA smart SILENO city et GARDENA smart SILENO life :

ETSI EN 301 489-3 V2.1.1

Utilisation efficace du spectre

Projet ETSI EN 303 447 V1.2.1_0.1.14 ETSI EN 300 328 V2.1.1

Pour GARDENA smart SILENO city et GARDENA smart SILENO life :

ETSI EN 300 220-1 V3.1.1 ETSI EN 300 220-2 V3.1.1

L'organisme notifié RISE Research Institutes of Sweden AB a délivré un certificat d'examen de type portant le numéro C900196 conformément à l'article 3.2 de la Directive 2014/53/UE.

Instructions d'origine

Nous réservons le droit d'apporter des modifications sans préavis.
