Type de produit	Hotte de cuisine
Marque	Franke
Modèle	FTF 604XS
Type d'installation	Murale ou sous meuble
Version	Évacuation extérieure ou recyclage interne
Distance minimale au plan de cuisson	65 cm
Diamètre de raccordement	100 mm (120 mm sur certains modèles)
Commandes	Boutons poussoirs : Lumières, Arrêt, Vitesse 1, Vitesse 2, Vitesse 3
Éclairage	Ampoule amovible (type et puissance identiques à l'origine)
Filtre à graisse	Mécanique : lavable (multi-couche) ou jetable (mince, à remplacer tous les 2 mois)
Filtre à charbon	Actif, pour version recyclage, à remplacer tous les 3 mois
Classe électrique	II (double isolement, pas de mise à la terre nécessaire)
Tension d'alimentation	Identique à celle indiquée sur la plaquette signalétique (généralement 220-240 V)
Entretien des filtres métalliques	Lavage mensuel à l'eau tiède ou au lave-vaisselle
Entretien de la hotte	Nettoyage extérieur avec détergent liquide neutre, pas de produits abrasifs
Consignes de sécurité importantes	Ne pas faire flamber sous la hotte, surveiller les fritures, respecter la distance de 65 cm

FOIRE AUX QUESTIONS - FTF 604XS FRANKE

Comment installer la hotte FTF 604XS en version évacuation ?

Pour installer la hotte en version évacuation, ouvrez la grille d'aspiration et positionnez le levier de conversion ou l'aiguille du bouton sur la position "aspirante". Retirez le filtre à charbon s'il est présent, puis reliez un tuyau extérieur à l'anneau de raccord de 100 mm (ou 120 mm) situé au dessous ou à l'arrière. Obstruez la sortie non utilisée avec le cache prévu.

Comment passer de la version évacuation à la version recyclage ?

Ouvrez la grille d'aspiration, positionnez le levier de conversion sur "filtrante" et installez le filtre à charbon actif fourni. Fixez-le en tournant le pommeau central dans le sens des aiguilles d'une montre jusqu'à enclenchement de la baïonnette.

À quelle fréquence faut-il nettoyer les filtres à graisse ?

Les filtres métalliques multi-couche doivent être lavés tous les mois à l'eau tiède avec un détergent normal ou au lave-vaisselle. Les filtres jetables minces doivent être remplacés tous les deux mois.

Quand remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les trois mois pour garantir une bonne élimination des odeurs en mode recyclage.

Que faire si l'éclairage de la hotte ne fonctionne pas ?

Débranchez d'abord la hotte. Ouvrez la grille d'aspiration et vérifiez que l'ampoule est bien vissée. Si nécessaire, remplacez-la par une ampoule de même type et puissance.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance minimale entre le plan de cuisson et le bas de la hotte doit être d'au moins 65 cm pour respecter les consignes de sécurité.

Puis-je utiliser la hotte sans la raccorder à l'extérieur ?

Oui, la hotte peut fonctionner en mode recyclage : elle filtre l'air avec un filtre à charbon et le renvoie dans la pièce. Cette option est pratique en hiver pour éviter les pertes de chaleur.

La hotte doit-elle être branchée à la terre ?

Non, le modèle FTF 604XS est de classe II (double isolement). Il ne nécessite pas de mise à la terre. Branchez-la avec une simple fiche bipolaire.

Comment installer la hotte sous un meuble non prépercé ?

Ouvrez la grille d'aspiration, placez la hotte contre la base du meuble et vissez directement dans le bois avec des vis 3,5×16 mm (non fournies) de l'intérieur.

Que faire si le câble d'alimentation est endommagé ?

Le câble endommagé doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente. N'utilisez pas la hotte avec un câble abîmé.

MODE D'EMPLOI FTF 604XS FRANKE

Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les valeurs de performance s'obtiennent dans la version en évacuation extérieure. De toute façon, il est envisageable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.

A cause de la complexité de l'appareil, il est préférible que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air.

La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

1 - Conseils concernant la sécurité

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équipée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de séparation minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans danger est possible si la dépression maximale qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce. 1.11 - L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible. 1.12 - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou son service après-vente.

2 - Montage

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. Ouvrir la visière. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au-dessous d'un meuble

a - Meuble prépercé : fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm. Il n'est pas nécessaire d'ouvrir la grille. b - Meuble non percé:

b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 mm non fournies.

2.3 - Installation au mur

a - A l'aide de l'eventuel gabarit de perçage faire deux trous de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis. b - Si le gabarit n'est pas disponible, faire deux trous 8 mm, insérer chevilles et vis et proceder comme au paragraph a. c - Pour une installation au mur avec des équres (en option) s'en tener aux instructions reportées sur le gabarit annexe. d - Respecter le conseil 1.6.

2.4 - Choix de la version

a - Evacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baionnette.

Relier le tuyau extérieur à un anneau de raccord 100 mm (ou 120 mm pour quelques modèles) situé au dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Applique le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baionnette. La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

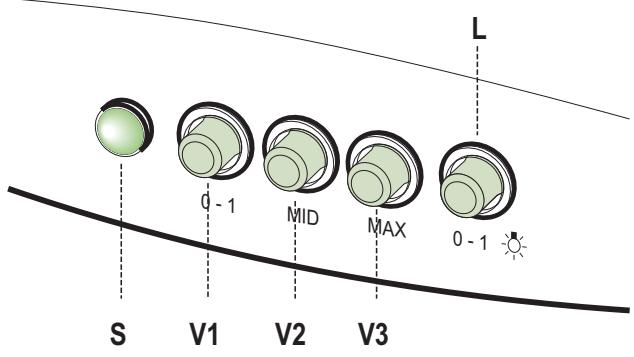

Lumières Allume et éteint l'installation de l'éclairage.

S Déclenchement Déclenchement de l'allumage. Moteur.

V1 Moteur Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson. V2 Vitesse Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore. V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

4 - Entretien et nettoyage

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de GRAISSE à l'intérieur du filtre peut nuir au rendement de l'appareil et provoquer des risques de feu. On conseille de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien, agir comme suit:

a-Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b-Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé ; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 - La couleur violette des pois visibles à l'extérieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c-Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Nettoyage des filtres anti-sgri : graisse métallique s autoporteurs

• Ils peuvent être lavés au lave-vaiselle et nécessitent d’être nettoyés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense. Retirer les filtres l’un après l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas. Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

4.3 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baionnette centrale. Pour le replacer, procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.4 - Éclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.5 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4, respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
