MODE D'EMPLOI SE 0566 ARTHUR MARTIN

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité importantes	2	Nettoyage et entretien	10
Environnement	4	En cas d'anomalie de fonctionnement ...
Description de l'appareil	5		13
Bandeau de commande	6	Caracteristique techniques	14
Avant d'utiliser le sèche-linge pour la première fois	6	Réglages de l'appareil	15
Tableau des programmes	6	Conseils pour les organismes d'essai	16
Tri et préparation du binge	7	Installation	16
Utilisation quotidienne	8	Maintenance	17

Sous réserve de modifications

Consignes de sécurité importantes

Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentionivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conserve cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Consignes générales de sécurité

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
  Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter

cela, vérifiez l'intérieur du tambour avant d'utiliser l'appareil.

• Les objets tels que les pieces de monnaie, les épingles de sutureté, les clous, les vis, les cailloux ou tout autre object dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas être placés dans l'appareil.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilise pas l'appareil pour le séchage des pieces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pieces accumulent la chaleur).
• Les pieces contenant de l'éponce de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembournrés d'éponce de caoutchouc ne doivent pas être séchéés dans un sèche-linge.
• Débranche toujours l'appareil après son utilisation, nettoyage et entretien.

• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le Centre de service après-vente le plus proche. Exigez des pieces d'origine.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kerosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de dessive avant d'être séché dans le sèchelinge.

• Risque d'explosion: ne sechaç jamais du linge qui serait entré en contact avec des solvants inflammables (essence, alcool dénaturé, fluide de nettoyage à sec et similaire). Ces substances sont volatiles et pourraient cause une explosion. Ne sechaç que du linge lavé à l'eau.
• Danger d'incendie: le linge taché ou imbibé d'huile végétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le sèche-linge.
• Si le binge a eté lavé avec un produit déta-chant, effectuez un cycle de rincage supplémentaire avant de lemettre dans lesèche-linge.
• Vérifiez que les poches des vêtements à secher ne contiennent pas de briquet à gaz ou d'allumettes

Avertissement N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins devoir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur. Risque d'incendie!

• Risque d'électrocution! Ne pas asperger l'appareil d'eau.

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé. En cas de doute, ne l'utilise pas et contactez le magasin vendeur.
• Avant d'utiliser l'appareil, enlever tous les éléments de protection de transport. En cas de non-respect de cette revocation d'administration, l'appareil ou les accessoires risquent d'être sérieusement endommagés. Voir le chapitre correspondant dans cette notice d'utilisation.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.

• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à unElectricien qualifié.
  Veillez a ne pas écraser le cordon d'alimentation avec l'appareil.

• Si l'appareil est placé sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.
• ÀpRES avoir installé l'appareil, vérifie qu'il n'écrase pas le cordon d'alimentation.
• Si le s'este-linge est place au-dessus d'un lave-linge, utilisez le kit de superposition (accessoire en option).

Utilisation

• Cet apparéil est destiné à un usage particulier. Il ne doit jamais être utilisé à d'autres fins que celles pour lesquelles il a été concu.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduisez dans le sèche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir la section appropriée dans la notice d'utilisation.
• Ne placez pas de linge non essoré dans le sèche-linge.
• Ne séchez pas en machine les articles entre en contact avec des détachants volatiles. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit evaporé avant d'introduire les articles dans l'appareil.
• Ne tirez jamais sur le cordon d'alimentation pour le débrancher ; mais toujours au niveau de la fiche.
• N'utilise jamais le sèche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommages et permettent l'accès à l'intérieur de l'appareil.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude : Ne touchez pas la surface du diffuseur de lampe de la porte quand l'éclairage est allumé (uniquement les sèche-linge dotés d'un éclairage de tambour interne).

Sécurité des enfants

• Cet apparéil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représenten

Environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Ancien apparil

Avertissement

Débranchez l'appareil s'il ne doit plus être utilisé. Coupez le cordon d'alimentation au ras de l'appareil et jetez-le avec la prise. Neutralisez le dispositif de fermeture de porte. Vous évitez ainsi que des enfants s'enferment à l'intérieur de l'appareil et mettent leur vie en danger.

Matériaux d'emballage

Les matériel d'emballage respectent l'environnement et sont recyclables. Les élé

tent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants.

• Rangez les détergents en lieu sûr, hors de la portée des enfants.
  Assurez-vous que les enfants ou vos animaux domestiques ne pênètrent pas dans le tambour.

ments en plastique sont identifiés par les sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutil d'utiliser un adoucissant lors du lavage.

• Le sèche-linge fonctionne le plus économique possible si vous :

• laisses constamment dégagée la grille d'aération située sur le socle du sechelinge ;

• respectez les charges indiquées dans le tableau récapitulatif des programmes ;
• aéréz suffisamment la piece ;
• nettoyez les filtres microfin et grossier après chaque cycle de séchage ;
• essorez suffisamment le linge avant de le sécher.

La consommation d'énergie dépend de la vitesse d'essorage du lave-linge. Plus la vitesse d'essorage est élevée plus la consommation d'énergie est BASSE.

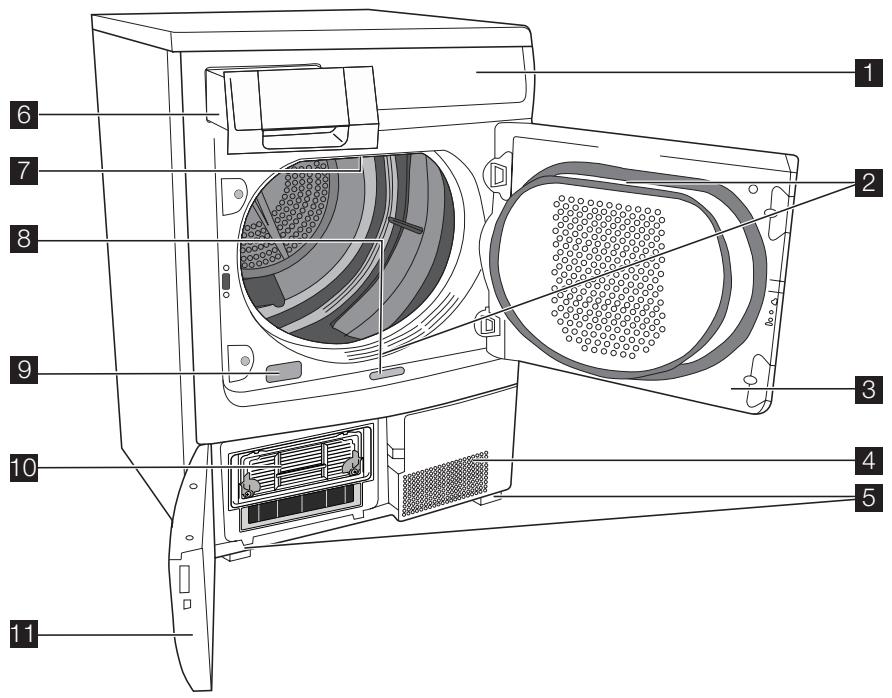

1 Bandeau de commande
2 Filtres a peluches
3 Porto (butée amovible)
4Grille d'airation
5 Pieds régibles
6 Bac d'eau de condensation

7 Eclairage du tambour
8 Bouton-poussoir pour l'ouverture de la porte de base
9 Plaque signalétique
Echangeur thermique
11. Porte de l'échangeur thermique

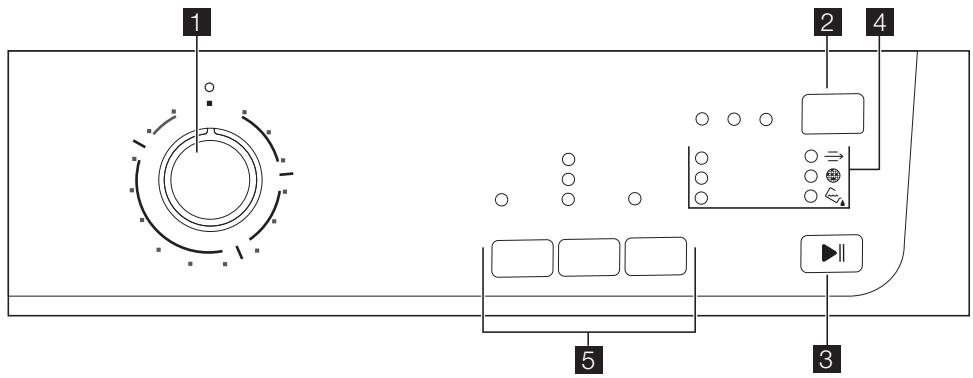

Bandeau de commande

1 Sélecteur de programmes et touche Marché/Arrêt
2 Touche Départ différé
3 Touche Départ/Pause

4 Voyants
5 Touches de fonction

Avant d'utiliser le sèche-linge pour la première fois

Afin d'éliminer d'eventuels résidus de fabrication (poussière,GRAisse), essuyez le tambour du séche-linge avec un chiffon humide ou effectuez un cycle de séchage de courte durée (30 minutes) de quelques chiffons humides (essorés).

1. Tournez le sélecteur de programmes sur 30'
2. Appuyez sur la touche Départ/Pause.

Tableau des programmes

Programme	Charge max. (vêments secs)	Utilisation/propriétés	Étiquette d'entretien
Coton
Très sec	7 kg	Séchage complet des textiles épais ou multicouches (ex. lin-ge en tissu éponge, peignoirs de bain).	○○
Sec	7 kg	Séchage des textiles épais (ex. linge en tissu éponge, ser-viettes).	○○
Prêt à ranger	7 kg	Séchage complet des textiles d'une épaisseur homogène (ex. linge en tissu éponge, serviettes éponge, tricots).	○○
Légerèment humide	7 kg	Pour les textiles fins encore à repasser, (ex. tricots, chemises en coton).	○○
Prêt à repas-ser	7 kg	Pour les textiles fins à repasser (ex. tricots, chemises en co-ton).	○○
Programme	Charge max.(vèments secs)	Utilisation/propriétés	Étiquette d'entretien
Synthétiques
Très sec	3 kg	Séchage complet des textiles épais ou multicouches (ex. pull-overs, linge de lit, linge de table).	© © ©
Prêt à ranger	3 kg	Pour les tissus fins ne nécessitant pas de repassage (ex. chemises d'entretien facile, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures).	© © ©
Prêt à repasser	3 kg	Pour les textiles fins à repasser (ex. tricots, chemises en co-ton).	© © ©
Spécial
Minuterie	1 kg	Séchage des textiles épais ou multicouches, (ex. linge en tissu éponge). Pour le séchage des pièces de linge séparées ou de petites quantités de linge n'exçédant pas 1 kg.	© © ©
Textiles mélangés	3 kg	Pour le séchage à bassé température de textiles en cotton et synthétiques.	© © ©
Facile à re-passer	1 kg(ou 5 che-mi-ses)	Programme spécial doté d'un mécanisme anti-froissage pour les textiles facibles à repasser, tels que les chemises et les chemisiers ; pour un repassage sans effort. Le résultat dépend du type de textile et de sa qualité. Placez le linge dans le sèche-linge immEDIatement après l'essorage ; enlevez le linge immEDIatement après le séchage et pendez-le sur un cintre.	© © ©
Jeans	7 kg	Pour les vêtements de sport comme les jeans, les sweats, etc., en tissus de résistances diverses (ex. au niveau du poignet et du col ou des coutures).	© © ©
Refroidissement	1 kg	Programme spécial, d'une durée d'environ 10 minutes, con-cu pour rafraîchir ou nettoyer délicatement des articles à do-micile avec un produit de nettoyage à sec disponible dans le commerce. (N'utiliser que les produits déclarés appropriés pour le sèche-linge par le fabricant ; veuillez respecter les conseils d'entretien du fabricant.)	© © ©

Tri et préparation du linge

Tri du linge

• Tri du linge par type de textile :
• Coton/lin pour les programmes de type Coton .
• Textiles mélangés et synthétiques pour les programmes de type Synthétiques.
• Tri du linge par type d'étiquette : Description des étiquettes d'entretien :

Sechage en sèche-linge possible dans tous les cas

Sechage à une température normale

Sechage à une température réduite (appuyez sur la touche Délicat!)

Sechage en sèche-linge non autorisé

Important N'introduisez pas dans l'appareil de linge humide n'était pas désigné sur l'étiquette d'entretien comme pouvant être séché en seche-linge.

Cet apparéil peut être utilisé pour tout le linge dont l'étiquette indique qu'il peut être séché en sèche-linge.

• Ne séchez pas les vêtements neufs de couleur avec du linge de couleur claire. Les textiles pourraient déteindre.
• Ne séchez pas les lainages et la bonneterie à l'aide du programme Prêt à ranger. Ilss pourraient rétrécir!

Préparation du linge

• Pour éviter que le linge ne s'emmèle : fermez les fermétures Eclair, boutonnez les housses de couettes et nouvelles cordons ou les rubans (ex. ceintures de tabliers).
• Videz les poches. Enlevez toutes les pieces métalliques (trombones, épingles de suture, etc.).
• Retournez sur l'envers les articles doublés (ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus secheront mistroux.

Important Ne surchargez pas l'appareil. Ne chargez pas plus de 7 kg.

Utilisation quotidienne

Mise sous tension de l'appareil

Placez le sélecteur de programmes sur n'im-porte quel programme. L'appareil se met sous tension.

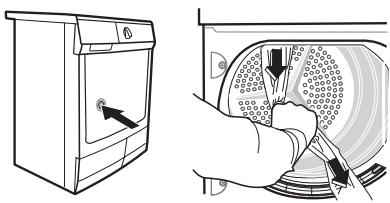

Ouverture de la porte et chargement du linge

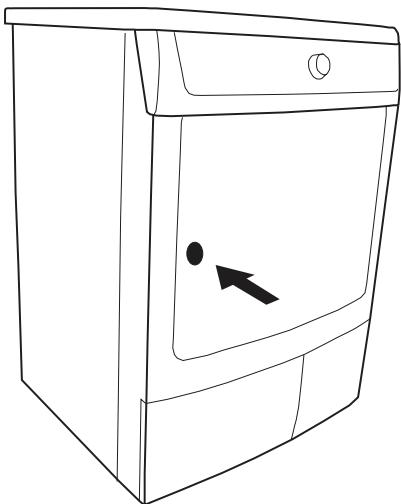

1. Ouvrez la porte :

Appuyez sur la porte (point de pression)

Poids du linge

Type de linge	Poids
peignoir	1 200 g
servette	100 g
housse de couette	700 g
drap	500 g
taie d'oreiller	200 g
nappe	250 g
drap de bain	200 g
torchon	100 g
chemise de nuit	200 g
sous-vêtes-ments féminins	100 g
chemise de travail homme	600 g
chemise de travail homme	200 g
pyjama homme	500 g
chemisier	100 g
sous-vêtes-ments homme	100 g

1. Chargez votre linge sans le tasser.

Attention Prenez la précaution de ne pas coincer de linge lors de la fermeture de la porte.
3. Refermez la porte en appuyant fortement. Le verrouillage doit être audible.

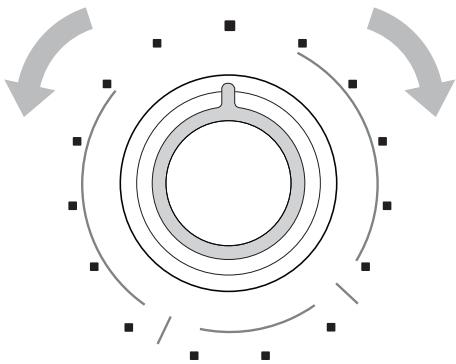

Sélection du programme

Tournez le sélecteur sur le programme souhaïte. Levoyant Départ/Pause clignote.

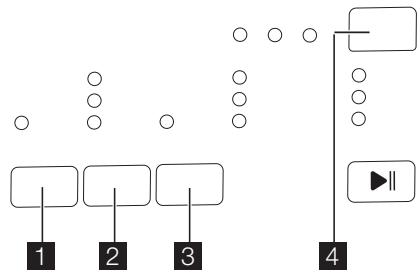

Sélection des fonctions complémentaires

Vou puez selectionner les fonctions complémentaires suivantes 1 Délicat, 2 Séchage, 3 Alarme et 4 Départ différé.

Delicat

Cette touche permet de réduire la température de séchage pour le linge délicat. Le voyant correspondant s'allume. Cette option peut également être utilisée pour un séchage dont la durée est contrôle.

Sechage

Appuyez à plusieurs reprises sur la touche Séchage pour sélectionner l'option souhai-

tée. Levoyant correspondant s'allume. Pour sécher davantage le linge, passez de MIN à MAX.Appuyez sur la touche Sechage jusqu'à ce que le petit voyant correspondant au niveau d'humidité résiduelle souhaite s'allume.

A la fin du programme, le voyant "Fin" s'allume.

Alarme

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence. En appuyant sur la touche Alarme le signal sonore s'eteint dans les cas suivants :

• lors de la sélection du programme
• lors de l'activation des touches
• lorsque le sélecteur de programmes est tourné sur une autre position pendant le programme ou lorsque vous appuyez sur une touche d'options pendant le cycle
• à la fin du programme.
  Levoyant correspondant s'allume.

Départ différé

Cette touche permet de retarder le départ du programme de 3, 6 ou 9 heures.

Appuyez sur la touche jusqu'à ce que le voyageant correspondant au départ différé choisi s'allume. Cette option doit être selectionnée après lechioix du programme et avant de selectionner le départ différé (369) en appuyant sur la touche Départ/Pause pour démarrer le programme.

L'appareil commence le décompte, qui est affché par les voyageurs. Par exemple, si vous avez choisi un départ différé de 9 heures (levoyant 9 h s'allume), après 3h, 9h s'eteint et6h s'allume; après 3 autres heures, 6h s'eteint et 3h s'allume. Lorsque les 9 heures se sont écouées (levoyant 3h étant éteint), le cycle de séchage commence. Pendant la période de départ différé, il n'est pas possible de modifier le programme ou le délambdaselectionné. Si vous le souhaitez, vous devez d'abord tout annuler en faisant tourner le sélecteur de programmes sur la position "O". Sélectionné ensuite le nouveau programme, les options et le départ différé, et apuyez sur la touche Départ/Pause. Si vous souhaitez modifier seulement les options, vous pouvez le faire à condition que la ou les nouvelles options soient compatibles avec le programme. Réglez l'appareil sur PAUSE en

appuyant sur la touche correspondante, selectionnez la ou les nouvelles options et appuyez de nouveau sur la touche Départ/Pause.

Si vous ajoutez du linge pendant le décompte du départ différé, refermez la porte puis appuyez de nouveau sur la touche Départ/Pause, pour permettre à l'appareil de reprene dre le décompte.

Démarrage du programme

Appuyez sur la touche Départ/Pause. Le voyant correspondant s'arrête de clignoter. Le programme démarre. Les voyageurs Séchage et Refroidissement s'allument l'un après l'autre. Tous les programmes de séchage se terminent par 10 minutes de refroidissement (levoyant Refroidissement est allumé).Après cette phase, vous pouvez sorting le linge.

Modification du programme

Pour modifier un programme en cours, il faut d'abord annuler celui-ci en tournant le selecteur de programmes sur "O". Sélectionnez ensuite le nouveau programme et appuyez sur la touche Départ/Pause.

Fin du cycle de séchage / retrait du linge

Si le linge n'est pas retiree en fin de cycle, le sèche-linge effectue une phase anti-froissage (durée : 30 minutes maximum).

Nettoyage et entretien

Nettoyage du filtré à peluches

Pour que l'appareil fonctionne parfaitement, les filtres à peluches de la porte et à l'avant du tambour doivent être nettoyés après chaque cycle de séchage.

Attention Attention. N'utilise jamais votre sèche-linge sans avoir installé les filtres ou avec des filtres endommagés ou obstrués.

1. Ouvrez la porte

Le sèche-linge s'arrêtera automatiquement à la fin de la phase anti-froissage. Les voyants Anti-Froissage/Fin, Filtres et Bac plein s'allument. Si la touche Alarme a été activée, un signal sonore retentit à intervalles répétés pendant environ une minute.

Tournez le sélecteur de programmes sur " O " pourmettre l'appareil à l'arrêt. Sortez le linge et vérifie que le tambour est vide.

Débranche la prise de courant et fermez le robinet d'arrivée d'eau. Laissez le hublot ouvert pour éviter la formation de moisissures et de mauvaises odeurs.

Si vous ouvrez puis reférer que la porte avant de ramener le sélecteur sur "O", tous les voyants correspondant aux phases du programme executé s'allurement.

Après chaque utilisation

Nettoyez les filtres.
- Videz le bac d'eau de condensation.

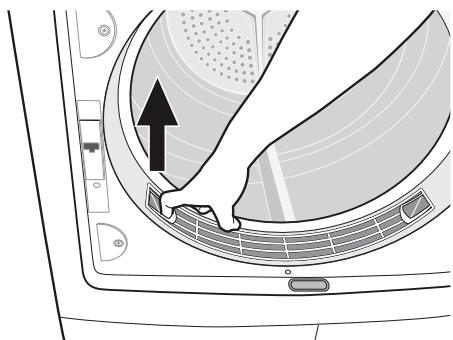

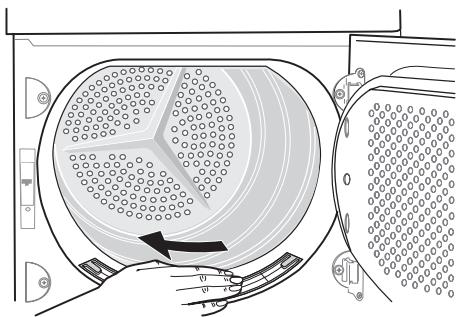

1. Nettoyez le filtrre microfin qui se trouve au bas du hublot avec un chiffon humide.
2. ÀpRES un certain temps, les filtres se couvrent d'une patine due aux résidus de lessive sur le linge. Pour éliminer cette patine, nettoyez les filtres à l'eau chaude en les frrottant à l'aide d'une brosse. Retirez le filtre situé dans l'ouverture de la porte. Pour le remettre en place, veillez à

orienter la languette vers la gauche ou la droite). N'oubliez pas de remettre le filtre en place après son nettoyage.

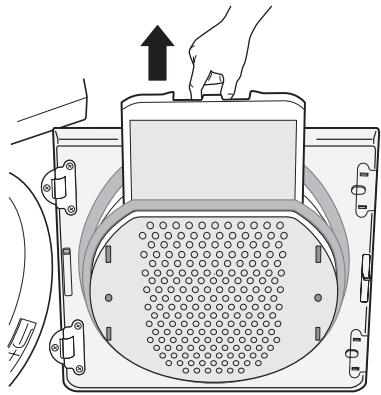

1. Retirez les peluches du filtré avec de préférence une main humide.
2. Remettez le filtre en place.

Nettoyage du joint de porte

Nettoyez le joint de porte à l'aide d'un chiffon humide immédiatement après chaque cycle de séchage.

Vidage du bac d'eau de condensation

Videz le bac d'eau de condensation après chaque cycle de séchage.

Si le bac est plein, le programme en cours s'interrrompt automatiquement et le symbole correspondant s'affiche. Il est nécessaire de vider le bac d'eau de condensation avant de poursuivre le programme.

Avertissement L'eau de condensation n'est pas potable et ne doit pas etre utiliser pour la préparation des alimentes.

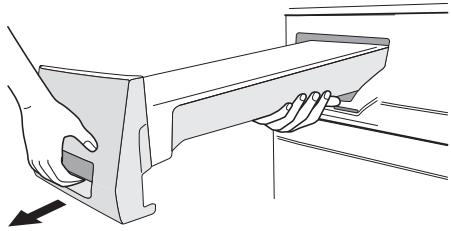

1. Sortez le bac d'eau de condensation.

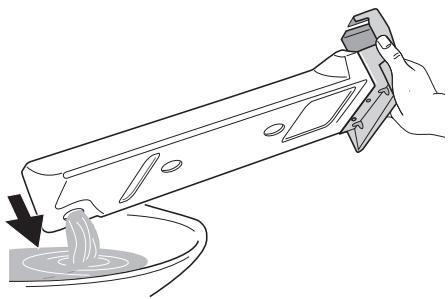

1. Versez l'eau de condensation dans une bassine ou tout autre récipient similaire.

1. Réinstallé le bac d'eau de condensation. Si le programme s'était interrompu parce que le bac était plein : Appuyez sur la touche Départ/Pause afin que le cycle de séchage continue.

Le bac d'eau de condensation contient environ 4 litres, ce qui est suffisant pour environ 7kg de linge préalablement essoré à 1000 tours/minute.
L'eau de condensation peut être utilisé comme eau distilled (par ex. dans un fer à repasser à vapeur). Il est toutefois nécessaire, avant d'utiliser l'eau condensée, de la filtrer (par ex. avec un filtré à café) pour éliminer les résidus et les petites peluches.

Nettoyez I'echangeur de chaleur

Si CONDENSEUR est affché, cela signifie qu'il faut le nettoyer.

Attention Ne faites pas fonctionner le sèche-linge sans échangeur de chaleur ou avec un échangeur de chaleur contenant des peluches au risque de l'endommager. Cela augmente par ailleurs la consommation d'énergie.

1. Ouvrez la porte.

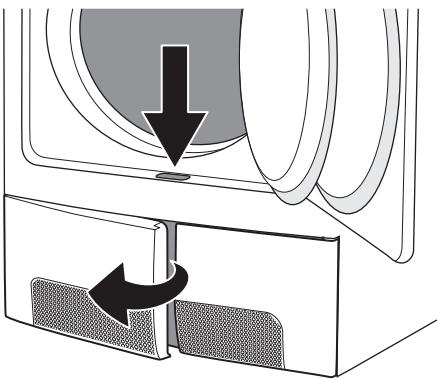

2. Ouvrez la trappe. Pour cela, appuyez sur la touche de déverrouillage sur la partie inférieure de la trappe et ouvre celle-ci vers la gauche.

1. Nettoyez l'intérieur du portillon et la partie avant de la base de l'échangeur de chaleur. Nettoyez le joint de la trappe à l'aide d'un chiffon humide.

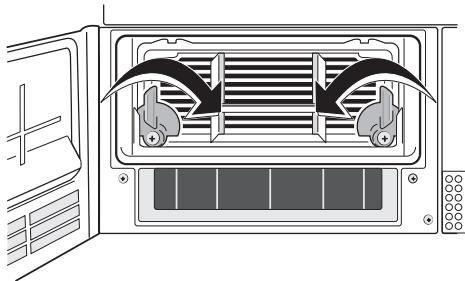

2. Tournez les deux butées vers l'intérieur.

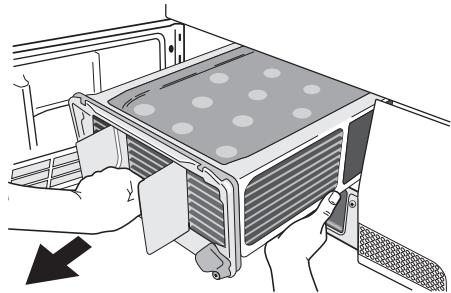

1. Sortez l'échangeur de chaleur en le saissant par sa poignée. Maintenez-le à l'horizontal pour éviter de renverser l'eau résiduelle.

1. Tenez-le verticalément au-dessus de l'évier pour le vider.

Attention N'utilise pas d'objets pointus pour le nettoyage de I'échangeur de chaleur. Vous risqueriez de l'endommager.

1. Nettoyez l'échangeur de chaleur. Nettoyez l'échangeur de chaleur avec un Brosse et rincez eventuèlement à l'aide d'une douchette.
2. Remettez l'échangeur de chaleur à sa place, tournez les deux butées vers le haut jusqu'à enclenchement.
3. Refermez la trappe.

L'appareil ne fonctionne pas tant que le voyant ECHANGEUR DE CHALEUR est allumé.

Attention N'utilise jamais votre séchelinge sans l'échangeur de chaleur.

Nettoyage du tambour

Attention Attention! N'utilisez pas de produits abrasifs ou laine d'acier pour nettoyer le tambour.

Le calcaire contenu dans l'eau ou les résidus de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidity ne peut alors plus reconnaître de manière fiable le taux d'humidity, ce qui peut expliquer que lorsque vous sortez le linge, il risque d'être encore relativement humide.

Nettoyez l'intérieur et les nervures du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commande et de la carrosserie

Utilisez un chiffon humide pour nettoyer la carrosserie et le bandeau de commande.

Attention Attention! N'utilise jamais de produits abrasifs ou caustiques.

En cas d'anomalie de fonctionnement ...

Dépannage

Anomalie de fonction-nement	Cause possible	Solution
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le secteur. Vérifiez le fusible dans la boîte à fus-sibles (installation domestique).
	La porte de chargement est ouver-te.	Fermez la porte.
	Avez-vous appuyé sur la touche Départ/Pause ?	Appuyez de nouveau sur la touche Départ/Pause.
Les résultats de séchage ne sont pas satisfaisants.	Le programmeChoisi ne convient pas au linge.	À l'avoir, Sélectionnez un autre programme (voir le chapitre 'Guide des programmes'').
	Les filtres à peluches sont obs-trués.	Nettoyez les filtres à peluches.
	Le filtre à peluches est obstrué.	Nettoyez le filtre à peluches.
	Le condenseur est obstrué par des peluches.	Nettoyez le condenseur.
	Le volume de linge est excessif.	Conformez-vous aux charges re-commandées.
	Les fentes d'aération dans le bas de l'appareil sont bouchées.	Libéréz les fentes d'aération.
	L'intérieur et les nervues du tambour sont couverts de résidus.	Nettoyez l'intérieur et les nervues du tambour.
	La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appareil.	Reprogrammez les paramètres standard de séchage (voir le chapiTre 'Options de programmation').
Lorsque vous appuyez sur une touche, il ne se passere rien.	Protection du séchage. Àprouès le démarrage du programme, il n'est plus possible de selectionner des options.	Tournez le sélecteur de program-mes sur la position O (Arrêt). Sélectionnez à nouveau le programme.
L'éclairage du tambour ne fonctionne pas.	Le sélecteur de programmes est sur la position O (Arrêt).	Placez le sélecteur de programmes sur n'importe quel programme.
	L'ampoule est défectueuse.	Remplacez l'ampoule (reportez-vous au chapitre suivant).
Le programme ne démarre pas ou s'immobilise, BAC plein s'allume.	Le bac d'eau de condensation est plein.	Videz le bac d'eau de condensation puis lanceze le programme en ap-puyant sur la touche Départ/Pause.
Le cycle de séchage s'ar- rêtte peu de temps après le démarrage du programme. Anti-Froissage/Fin s'allume.	Vous n'avez pas chargeé une quan- tité suffisante de linge ou le linge chargé est trop sec pour le pro- gramme sélectionné.	Sélectionnez un programme de sé- chage chronométrique ou un ni- veau de séchage supérieur (ex. Très sec au lieu de Pré t à ranger)
La durée du cycle de sé- chage est anormalement longue. Remarque: après environ 5 heures, le cycle de séchage s'arrêté auto- matiquement (voir le chan- pitre " Fin du cycle de sé- chage").	Le filtre à peluches est obstrué.	Nettoyez le filtre à peluches.
	Le filtre à peluches est obstrué.	Nettoyez le filtre à peluches.
	Le volume de linge est excessif.	Réduisez la charge.
	Le linge n'a pas été suffisamment essoré.	Essorez suffisamment le linge avant de lemettre dans le sèche-linge.
	La température ambiente est parti- culilèrement élevé. Le comprés- seuir est momentanément à l'arrêt pour éviter les surcharges.	Il s'agit d'une fonction automatique et l'appareil ne présente aucune dé- faut. Si possible, réduisez la tem- pérature de la piece.
Décoloration	Solidité des couleurs des vê-te- ments.	Contrôlez la solidité des couleurs des textiles. Séchéz uniquement des vêptides ayant des couleurs similaires.

Remplacement de l'ampoule d'éclairage interieur

Utilissez exclusivement une ampoule spéciale pour sèche-linge. Vous pouvez vous la procurar auprès du service après vente ET no. 112 552 000-5.

Avertissement Lorsque l'appareil est sous tension, l'éclairage interieur s'éteint automatiquement au bout de 4 minutes après l'ouverture de la porte.

Avertissement N'utilisez pas d'ampoules standard! Elles émettent trop de chaleur et peuvent endommager l'appareil !

Avertissement Avant de replacer l'ampoule, l'appareil doit être débranché.

Caracteristiques techniques

C E

Paramètre	Valeur
Hauteur x Largeur x Profondeur	85 x 60 x 58 cm
Capacité du tambour	108 l

1. Dévissez le cache de l'ampoule (il se trouve immédiatement derrière le hublot, en haut ; voir le chapitre " Description de l'appareil ).
2. Remplacez l'ampoule défectueuse.
3. Revissez soigneusement le cache. Avant de revisser le cache, vérifie que le joint torique est à la bonne place. N'utilise pas le sèche-linge en l'absence du joint torique.

Avertissement Par mesure de sécurité, assurez-vous que le cache est bien visse. Dans le cas contraire, vous ne devez pasmettre en fonctionnement les sèche-linge.

Paramètre	Valeur
Profondeur avec porte ouverte	109 cm
Possibilité de réglage en hauteur	1,5 cm
Poids à vide	environ 40 kg
Charge (en fonction du programme) 1)	max. 7 kg
Tension	230 V
Fusible requis	16 A
Puissance totale	2350 W
Classe d'efficacité énergétique	B
Consommation d'énergie (7 kg de coton, préala-blement essoré à 1000 tr/min) 2)	3,92 kWh
Consommation d'énergie annuelle moyenne	284,1 kWh
Usage prévu	Domestique
Température ambiente autorisée	+ 5 à + 35°C

Données de consommation Les consommations ont été mesurées dans des conditions d'essay normalisées. Les consommations réelles dépendent des conditions d'utilisation de l'appareil.

Programme	Consommation d'énergie en kWh / temps de séchage moyen en minutes
COTON PRET A RANGER3)	3,92 / 125 (7 kg de linge préalablement essoré à 1000 tr/min)
	3,75 (7 kg de linge préalablement essoré à 1200 tr/min)
	3,60 (7 kg de linge préalablement essoré à 1400 tr/min)
	3,20 (7 kg de linge préalablement essoré à 1800 tr/min)
COTON PRET A REPASSER3)	3,34 / 107 (7 kg de linge préalablement essoré à 1000 tr/min)
SYNTHETIQUES PRET A RANGER3)	1,33 / 48 (3 kg de linge préalablement essoré à 1200 tr/min)

1) Les charges individues peuvent varier d'un pays à l'autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121
3) Conseils pour les organismes d'essay : Le cycle doit être vérifié en conformité avec EN 61121

Réglages de l'appareil

Réglage	Réalisation
Alarme désactivation permanente	1. Placez le sélecteur de programmes sur n'importe quel programme. 2. Appuyez simultanément sur les touches Délicat et Séchage, et maintenez-les appuyées pendant environ 5 secondes. 3. L'alarme est désactivée par défaut. Vous pouvez utiliser la touche Alarme pour activer ou désactiver l'alarme, mais l'appareil ne méyorise pas la sélection.

Durete de l'eau

Selon les zones géographiques, l'eau contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductivité.

Des variations importantes de la conductivite, par rapport aux valeurs affichees en usine, pouraient tegerement influencer l'humidite residuelle a la fin du sechage. Voitre sese-linge permit de regler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivité de I'eau.

1. Placez le sélecteur de programmes sur n'importe quel programme.

2. Appuyez simultanément sur les touches Séchage et Départ/Pause, et maintenez-les appuyées pendant environ 5 secondes:

3. _ faible conductivité <300 micro S/cm
   conductivite moyenne 300-600 micro S/cm
   conductivite elevée >600 micro S/cm

4. Appuyez sur la touche Départ/Pause jusqu'à ce que le niveau souhaité s'affiche.

5. Pour<memoriserle réglage,appuyezsimultanément sur les touches Sechage et Départ/Pause ou tournez le sélecteur sur O (Arrêt)

Conseils pour les organismes d'essay

Paramètres pouvant être contrôlés par les organismes d'essay :

• Consommation d'énergie (corrige en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec charge nominale.
• Consommation d'énergie (corrigee en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec demi-charge.

• Humidité finale (pendant un cycle Coton prét à ranger, Coton prét à repasser et Entretien facile prét à ranger)

• Efficacité de condensation (corrigeé en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec charge nominale et demi-charge

Tous les cycles doivent être contrôlés en conformité avec la norme EN 61121 (sèchelingé à tambour pour usage domestique - Méthodes de mesure des performances).

Installation

Important L'appareil doit être déplaced en position verticale pour le transport.

Emplacement

• Par commodité, il est conseilé d'installer l'appareil pres de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrière de l'appareil.
• Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du séchelinge, installez-le sur une surface robuste et parfaitement horizontale.

• Àprous l'installation du sèche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.

• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au fonctionnement du moteur et risquérer de l'endommager.

Important

La température de l'air chaud dégagé par le sèche-linge peut atteindre 60^ . L'appareil ne doit donc pas être installé sur des sols non résistant aux températures élevées.

Pendant le fonctionnement du seche-linge, la température ambiente ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromètre le bon fonctionnement de l'appareil.

Important Si l'appareil doit être déplace, transporte-les verticalement.

Important L'appareil ne doit pas etre instalé derriere une porte a serrure, une portecoulissante ou une portebattante avec charniere du cote opposé de celle de l'appareil.

Retrait des protections de transport

Attention

Avant demettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte
2. Enlevez les rubans adhesifs à l'intérieur du tambour.
3. Enlevez la gaine plastique avec le rembourse en polystyrene de l'appareil.

Branchement électrique

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalétique. La plaque signalétique est située pres de la porte (voir le chapitre "Description du produit").

Avertissement Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non

Maintenance

Si vous constatiez des anomalies techniques, veuilles d'abord vérifier si vous ne pouvez pas résoudre vous-même le problème à l'aide des instructions fournies - voir Chapitre En cas d'anomalie de fonctionnement.

Si I'anomalie persiste, veuillez contacter le Service après-vente de votre magasin vendeur.

Afin de pouvoir vous aider rapidement, nous avons besoin des informations suivantes :

• Description du modele

respect des consignes de sécurité susmentionnées.

Le remplacement du cordon d'alimentation de l'appareil doit être effectué par le service après-vente de votre magasin vendeur.

Avertissement Le cordon

d'alimentation doit être accessible après l'installation de l'appareil.

Inversion de la porte

Pour faciliter le chargement et le décharge-ment du linge, il est possible d'inverser la porte.

Avertissement Cette opération doit

etre effectuee par un technicien agree.

Veuillez contacter le Service après-vente. Le technicien effectuera l'inversion de la porte à vos frais.

Accessoires spéciaux

Les accessoires spéciaux suivants sont disponibles après du service après-vente ou de votre vendeur :

Kits de superposition pour installation en colonne d'un lave-linge et d'un sèche-linge Iron Aid :

Ces kits de superposition permettent d'installer en colonne un sèche-linge et un lavelinge de notre marque (60 cm de largeur, à chargement frontal) afin de gagner de l'espace. Le lave-linge doit être posé sur le sol et le sèche-linge installé par-dessus. Il existe deux versions :

• sans tablette de superposition

• avec tablette de superposition extractible Lisez attentivement les instructions de montage fournies avec le kit.

• Numéro produit (PNC)

• Numéro de série (n° S sur la plaque signa-létique collée sur l'appareil - pour couver son emplacement, voir le Chapitre Description du produit )
• Type de defaulted
• Messages d'erreur affichés par l'appareil Afin de-disposer des numérores de référence requisde l'appareil,nousvousconseillonsdes lesnoterci-dessous:

Description du modele :
PNC :

N°S:

www.electrolux.com

www.electrolux-arthurmartin.fr
