SIRIO FDS 654 OA - Lave-vaisselle FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FRANKE
Modele	SIRIO FDS 654 OA
Categorie	Lave-vaisselle
Alimentation electrique	220-240 V ~ 50 Hz
Puissance totale	180 W
Puissance moteur	140 W
Puissance eclairrage	2 lampes x 20 W max (incandescence 40 W)
Diametre sortie air	150 mm ou 120 mm (avec reducteur fourni)
Distance minimale au plan de cuisson	650 mm
Type de filtration	Filtres anti-graisse metalliques lavables + option filtre charbon actif
Frequence nettoyage filtres anti-graisse	Tous les 2 mois (lavables au lave-vaisselle)
Frequence remplacement filtre charbon	Tous les 4 mois
Commandes	Touches: L (lumière), S (arrete), V1 (vitesse lente), V2 (vitesse moyenne), V3 (vitesse rapide)
Version aspiration / filtration	Reversible: aspiration exterieure ou recyclage avec filtre charbon
Composants fournis	Corps hotte, cheminee telescopique (superieure et inferieure), flasque reduction 150-120 mm, raccord sortie air, brides, chevilles, vis, manuel
Se curite	Mise a la terre obligatoire, interrupteur bipolaire 3 mm, ne pas utiliser avec flamme libre
Entretien	Nettoyer surfaces avec chiffon humide et detersif neutre. Debrancher avant entretien.
Garantie et recyclage	Conforme DEEE - ne pas jeter avec dechets menagers, recycler en point de collecte

FOIRE AUX QUESTIONS - SIRIO FDS 654 OA FRANKE

Quelle est la hauteur minimale d'installation de la hotte ?

La distance minimale entre le plan de cuisson et la hotte doit etre d'au moins 650 mm.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage en installant des filtres a charbon actif (non fournis) et en utilisant le raccord sortie air fourni.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse metalliques sont lavables au lave-vaisselle. Il est recommande de les laver tous les 2 mois ou plus souvent en cas d'utilisation intensive.

A quelle frequence dois-je remplacer les filtres a charbon ?

Les filtres a charbon actif ne sont pas lavables et doivent etre remplaces tous les 4 mois environ, ou plus frequemment en cas d'usage intense.

La hotte dispose-t-elle d'un eclairage ?

Oui, la hotte est equipee de 2 lampes (maximum 40 W chacune, type incandescence) commandees par la touche L.

Quelles sont les differentes vitesses d'aspiration ?

La hotte propose 3 vitesses : V1 (vitesse minimale, silencieuse), V2 (vitesse moyenne), V3 (vitesse maximale) + un arret (S).

Comment installer la hotte en version aspirante ?

Branchez la hotte a une tuyauterie de sortie d'air (diametre 150 mm ou 120 mm avec le reducteur fourni) en utilisant des colliers de serrage (non fournis). Assurez-vous que les filtres charbon sont retires.

Que faire si la hotte ne s'allume pas ?

Verifiez d'abord que la prise secteur est fonctionnelle et que l'interrupteur bipolaire est active. Si le probleme persiste, contactez un professionnel.

Puis-je utiliser la hotte avec une cuisson a gaz ?

Oui, mais vous devez prevoir une aeration suffisante de la piece. Ne laissez jamais de flammes libres sans surveillance sous la hotte.

Comment remplacer une lampe de la hotte ?

Retirez les filtres anti-graisse, devissez la lampe defectueuse et remplacez-la par une lampe de 40 W maximum (incandescence). Remontez les filtres.

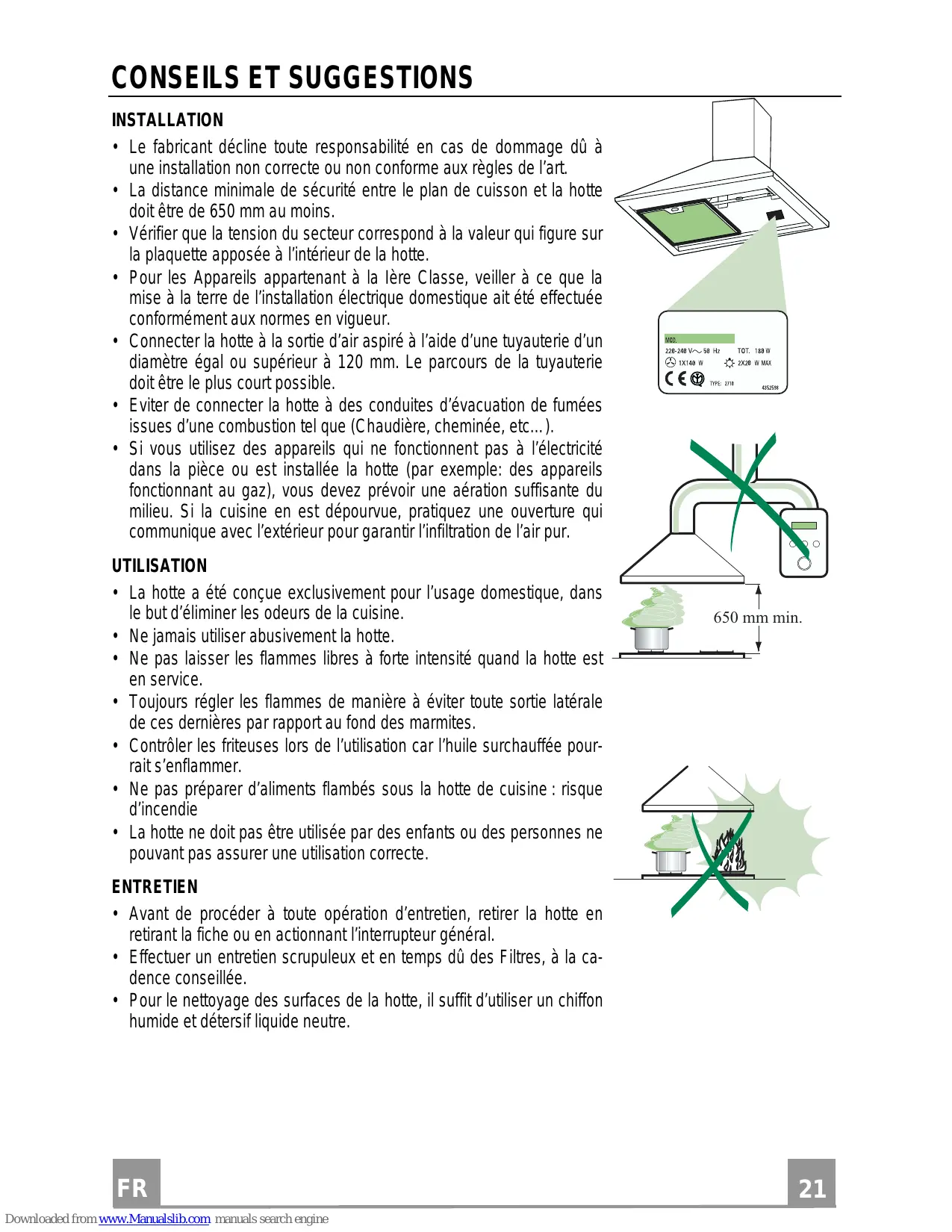

MODE D'EMPLOI SIRIO FDS 654 OA FRANKE

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

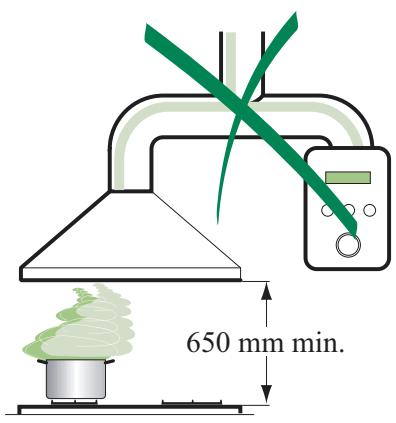

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

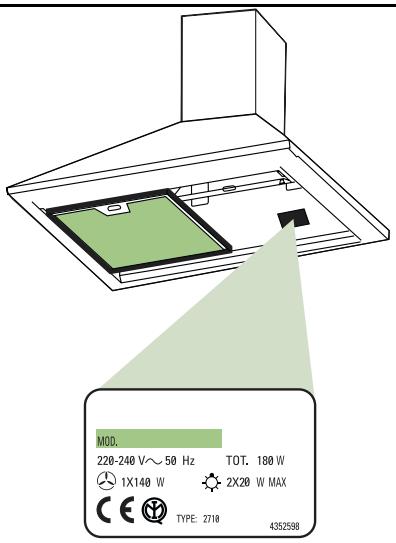

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

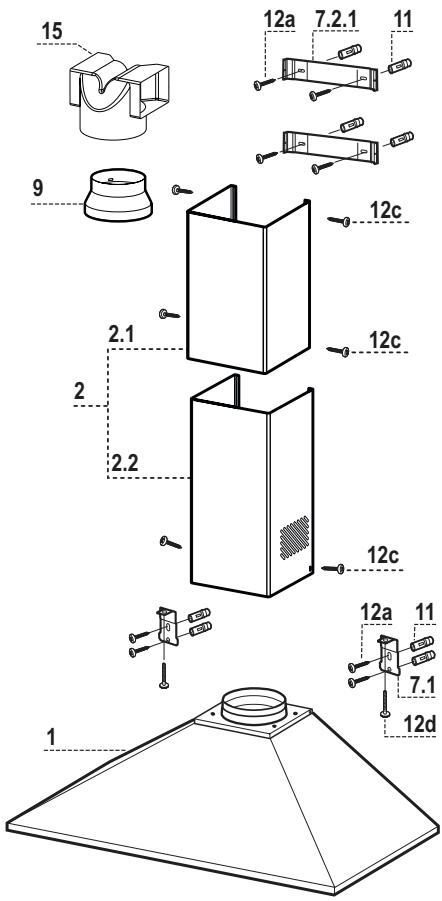

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Commandes, Lumière, Groupe Ventilateur, Filtres
2	1	Cheminée Télescopique formée par :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
15	1	Raccord Sortie Air

Réf. Q.té Composants pour l'installation

7.1	2	Brides Fixation Corps Hotte
7.2.1	2	Brides Fixation Cheminée Supérieure
11	8	Chevilles
12a	8	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
12d	2	Vis M4 x 25

Q.té Documentation

1	Manuel d'instructions

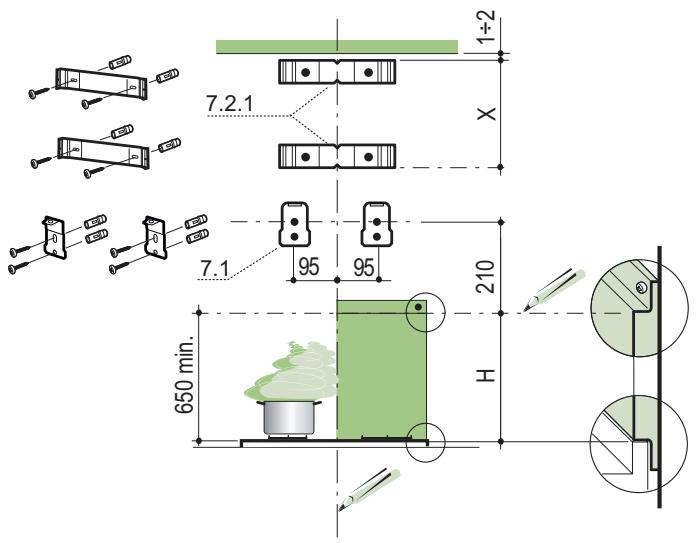

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans embases: à la cote H (H=hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué, la bride 7.1 à 95 mm de la ligne verticale de repère, et 210 mm au-dessus de la ligne horizontale de repère.
  • Marquer les centres des trous de la bride.
• Répéter cette opération sur le côté opposé.

L'Embase doit être montée avant d'installer le corps de la hotte et si l'on souhaite la fixer au mur par lehaut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

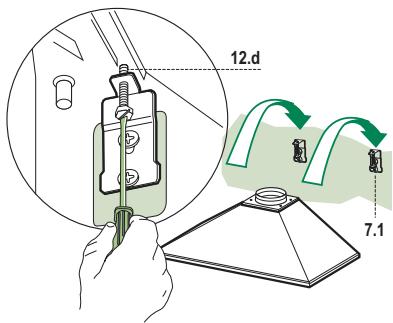

Montage Corps Hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Branchements

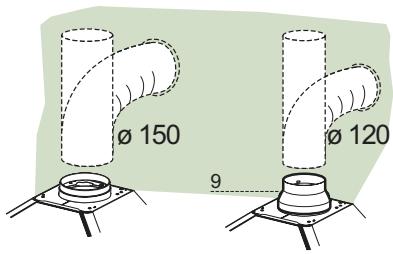

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ∅ 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

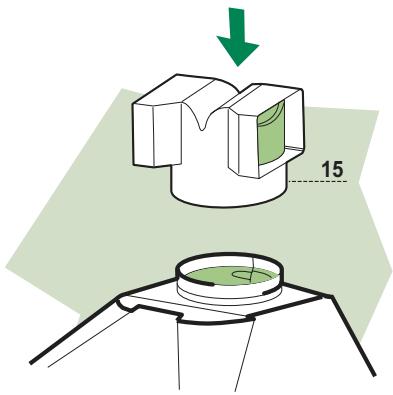

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

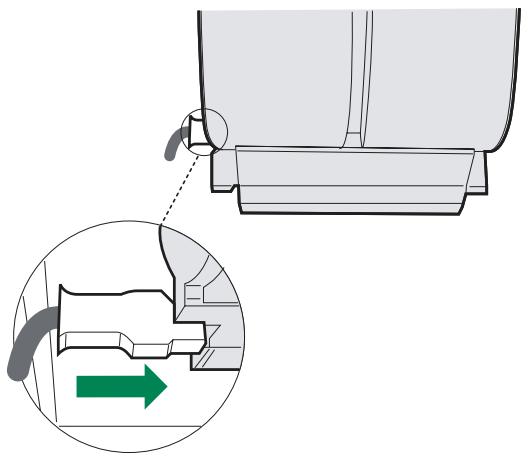

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Elargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides, à l'aide des 4 vis 12e (2,9 x 9,5) fournies.

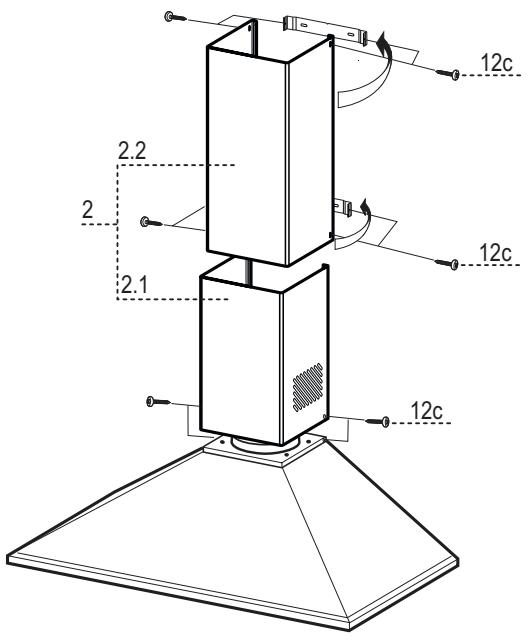

Cheminée inférieure

• Elargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure aux bagues prévues à cet effet, à l'aide des 2 vis 12c fournies.
• S'assurer également qu'elles soient bien insérées dans les raccord 15.

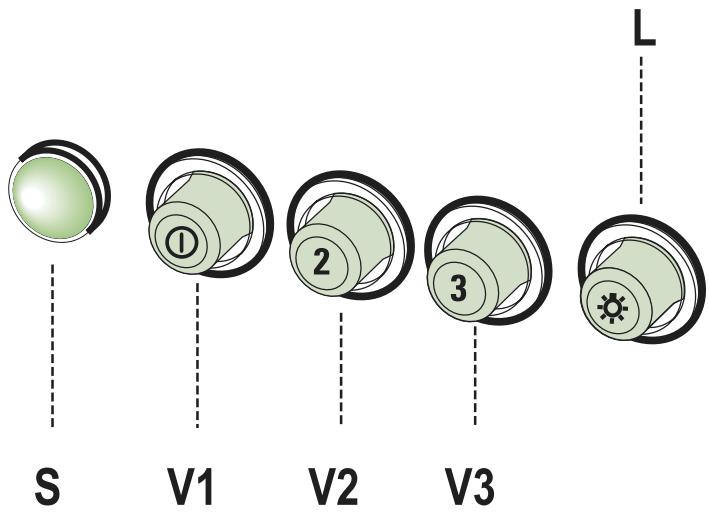

L	Lumières	Allume et éteint l’installation de l’éclairage.
S	Del	Del allumage Moteur.
V1	Moteur	Met en marche et à l’arrêt le moteur aspiration à vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2	Vitesse	Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore.
V3	Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

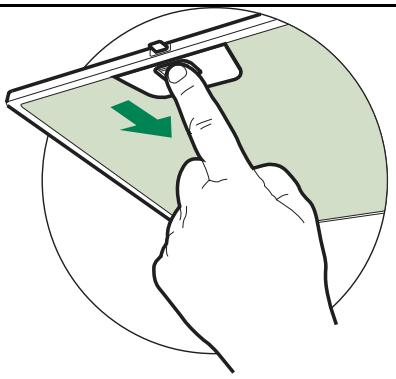

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l’un après l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.

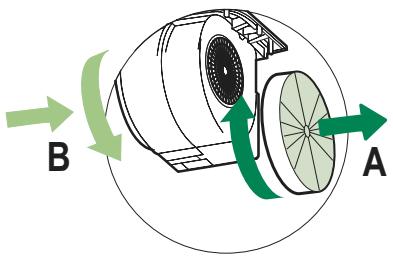

• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
  • Monter les nouveaux filtres (B).
• Remonter le filtres anti-graisse métalliques.

Eclairage

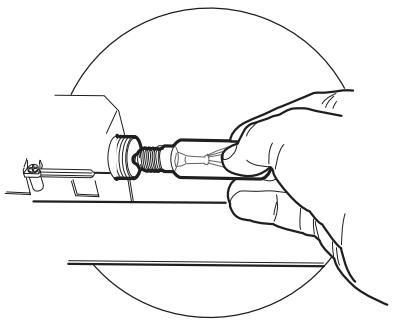

REPLACEMENT LAMPES

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
