LINFA FDL 964 XS - Évier de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LINFA FDL 964 XS FRANKE au format PDF.
| Type de commande | Électromécanique, bouton-poussoir |
| Réglage | Graduel, 3 vitesses |
| Largeur (mm) | 2100 |
| Puissance connectée | 230 W |
| Classe d'isolation moteur | NR 1 150 W |
| Fréquence | 50 Hz |
| Type de moteur | Italie, bipolaire |
| Éclairage | 2 lampes, 80 W puissance totale |
| Filtre à charbon | Oui |
| Filtre métallique | Oui |
| Débit d'air (m³/h) | Non précisé |
| Niveau sonore (dB) | Non précisé |
| Retour d'air | Non |
| Alimentation | 220-240 V |
| Consommation électrique (A) | 1 |
FOIRE AUX QUESTIONS - LINFA FDL 964 XS FRANKE
Questions des utilisateurs sur LINFA FDL 964 XS FRANKE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Évier de cuisine au format PDF gratuitement ! Retrouvez votre notice LINFA FDL 964 XS - FRANKE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LINFA FDL 964 XS de la marque FRANKE.
MODE D'EMPLOI LINFA FDL 964 XS FRANKE
HANDBOOK HOODS FDL764XS 9925057 110.0015.212
FDL964XS 9925058 110.0015.213
UPDATED JANUARY 2010
ELECTR. SUPPLY CORD MM
CONNECTIONG RATIN
DBA
Current (A)
Frequency
TYPE PLUG
ISOLATION CLASS
MOTOR
I SPEED
II SPEED
III SPEED
ILLUMINATION
FILTERING MET
CHARCOAL FILTER
NO RETURN AIR FLAP
9925057
630004039
Electromechanical push button
Gradual regulation 3 speed
2100 mm
230W
61
220-240 V 50
ITALY BIPOLAR
||
NR 1 150 W
70
100
150
2 LAMPS = 80 w TOTAL POWER
AL
9925203
NO
9925058
630004040
Electromechanical push button
Gradual regulation 3 speed
2100 mm
230W
61
220-240 V
50
ITALY BIPOLAR
||
NR 1 150 W
70
100
150
2 LAMPS = 80 w TOTAL POWER
METAL
9925203
NO

KITCHEN
SYSTEMS


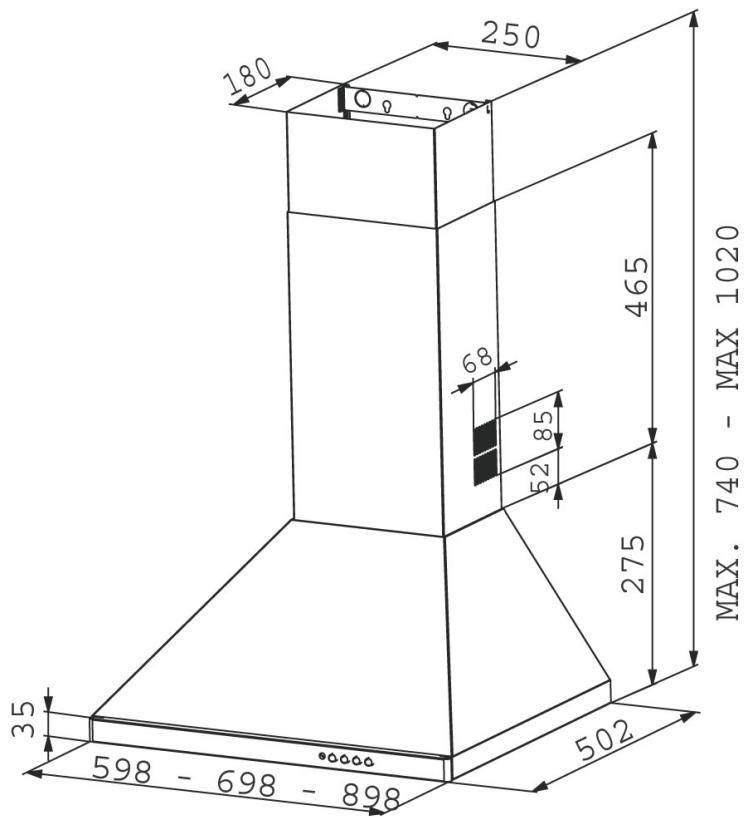

35 598 - 698 - 898 502 275 465 MAX. 740 - MAX 1020 180 68 52 85 250FDL764XS FDL964XS

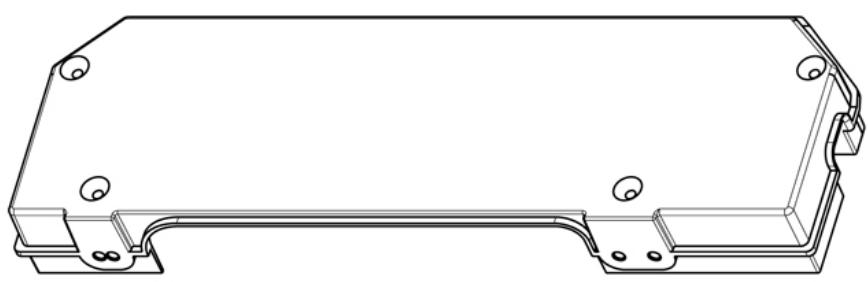

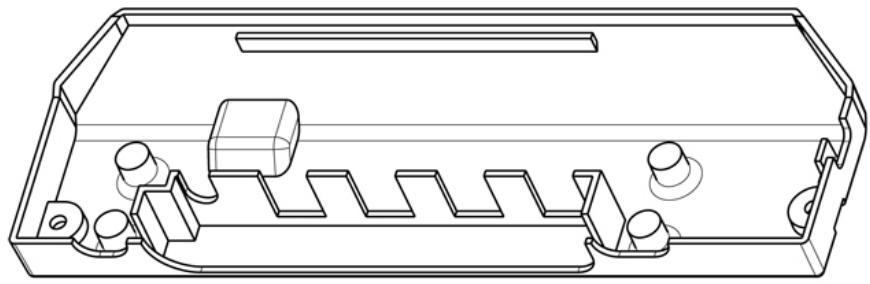

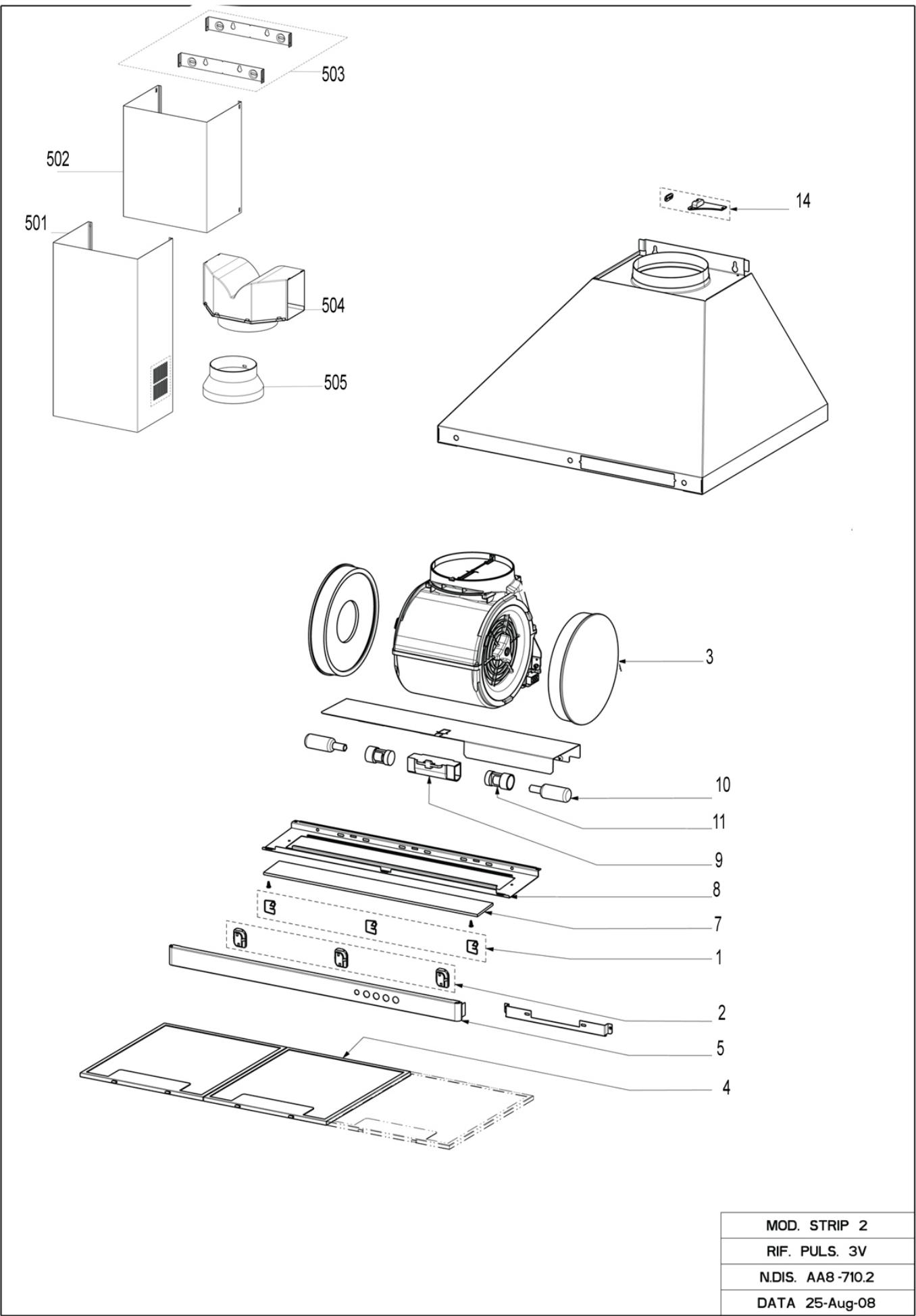

| PRODUCT CODE | POSITION | SPARE PART CODE | fun number | description | quantity |
| 9925057 | 1 | 1961342 | 133.0056.198 | SPRINGS FOR MOULDING 8 PIECES | 1 |
| 9925057 | 2 | 1961343 | 133.0056.287 | SPRING SUPPORT 3 PIECES | 1 |
| 9925057 | 3 | 9925203 | 112.0016.755 | 2 | |
| 9925057 | 4 | 1960373 | 133.0017.054 | METAL FILTER 243 253X300MM | 2 |
| 9925057 | 5 | 1960350 | 133.0056.194 | SUPPORTO CAPPELLOTTO GR700 | 1 |
| 9925057 | 7 | 1960236 | 133.0017.619 | TEMPRED GLASS LIGHTING DIFF. | 1 |
| 9925057 | 8 | 1960493 | 133.0056.195 | LAMP HOLDER SUPPORT | 1 |
| 9925057 | 9 | 1960271 | 133.0018.666 | LAMP HOLDER SUPPORT | 1 |
| 9925057 | 10 | 1960043 | 133.0016.869 | CYLIND. LAMP 40 W 230-240 V | 2 |
| 9925057 | 11 | 1960057 | 133.0016.877 | LAMP HOLDER ART.22.225.3906.51 | 2 |
| 9925057 | 14 | 1961344 | 133.0056.196 | KIT CABLE FIXING COVER AND BRACKET | 1 |
| 9925057 | 101 | 1961345 | 133.0056.191 | KIT PUSH BUTTONS DIAM 11,5MM 4 PCS | 1 |
| 9925057 | 199 | 1961328 | 133.0055.249 | KIT PUSH BUTTON CONTROL BOARD | 1 |
| 9925057 | 302 | 1960015 | 133.0016.844 | CABLE AL2X0,75X2100 542+844 SI | 1 |
| 9925057 | 310 | 1960204 | 133.0016.961 | SX ROTOR (V2) | 1 |
| 9925057 | 314 | 1960203 | 133.0016.960 | DX ROTOR (V2) | 1 |
| 9925057 | 330 | 1961323 | 133.0051.415 | CONNECTORS SET FOR MOTOR | 1 |
| 9925057 | 399 | 1961400 | 133.0017.046 | ASSEMBLY MOTOR HI-LO | 1 |
| 9925057 | 501 | 1960498 | 133.0018.700 | LOWER CHIMNEY E BK UBP360 | 1 |
| 9925057 | 502 | 1960557 | 133.0056.197 | UPPER CHIMNEY STRIP X | 1 |
| 9925057 | 503 | 1960569 | 133.0056.192 | CHIMNEY FIXING BRACKET | 1 |
| 9925057 | 504 | 1960119 | 133.0056.193 | RECYCLING CONNECTED PIPE | 1 |
| 9925057 | 505 | 1960200 | 133.0016.959 | SPIGOT 120-150 | 1 |

| MOD. STRIP 2 |
| RIF. PULS. 3V |
| N.DIS. AA8 -710.2 |
| DATA 25-Aug-08 |


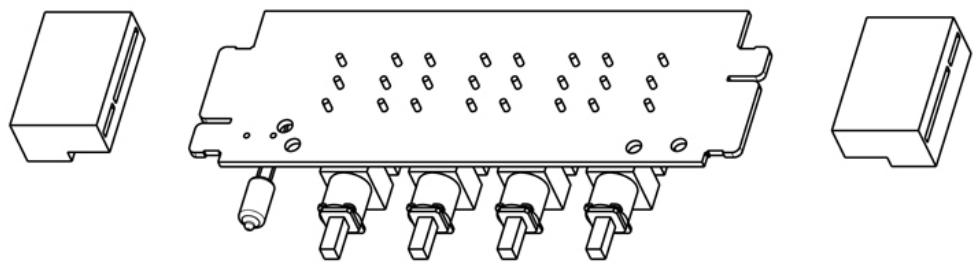

101
199
| MOD. 243 3V PUSANTIERA |
| RIF. 100 |
| N.DIS. 243-720.1 |
| DATA 29-Sep-01 |


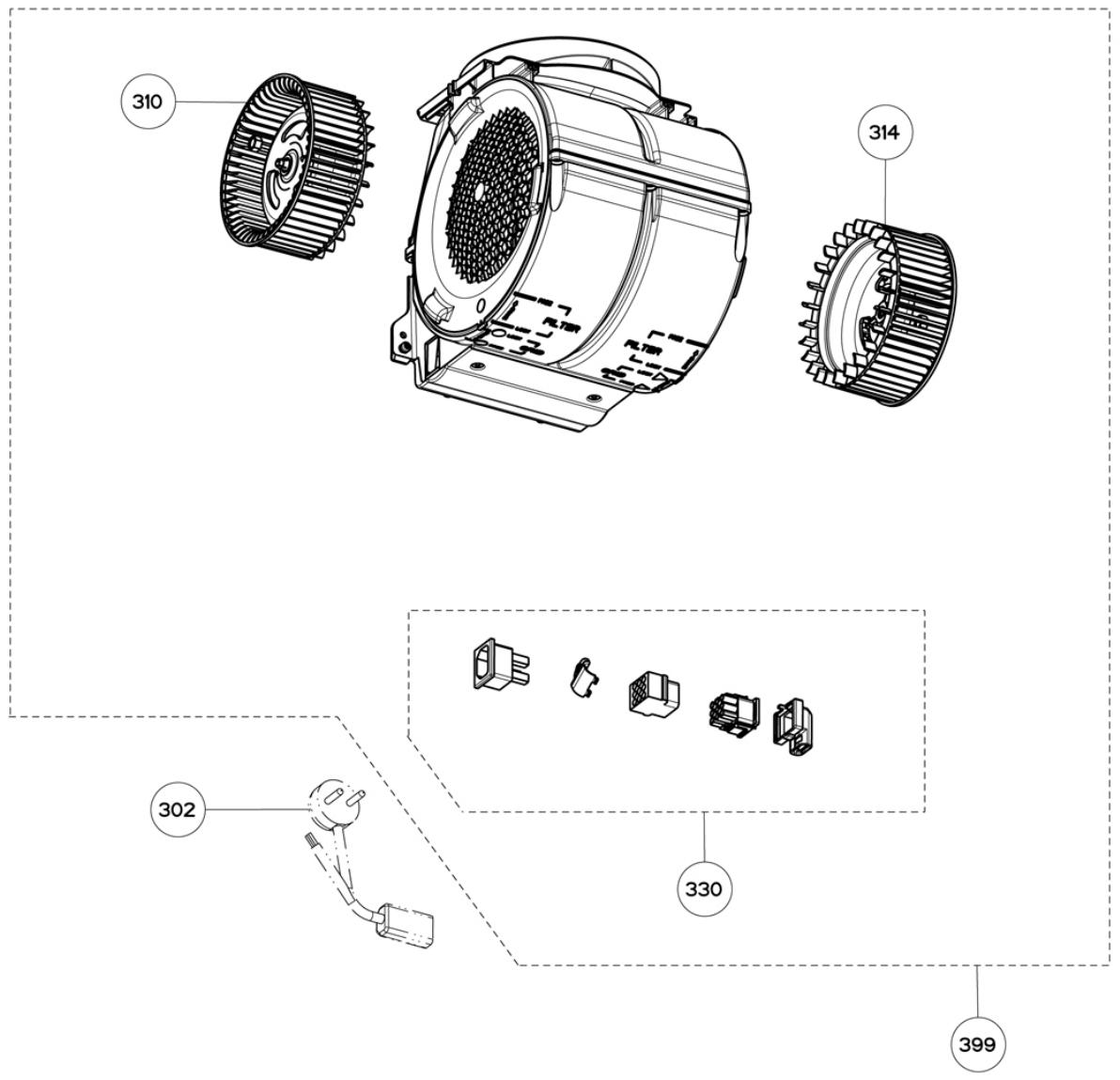

Technical diagram of an electric motor assembly with labeled parts and exploded view| MOD. Hi-Lo M6 |
| RIF. 300 |
| N.DIS. D05-702.3 |
| DATA 11-Giu-08 |
| NON RILEVARE QUOTE DALGRAFICO. NON APPORTAREMODIFICHE SENZA L'AUTO_RIZZAZIONE DELL'UFFICIOPROGETTAZIONE. | A TERMINE DI LEGGE CIRISERVIAMO LA PROPRIETA'DEL PRESENTE DISEGNO CONDIVIETO DI RIPRODUZIONETOTALE O PARZIALE. | TOLLERANZA GENERALEVEDI CAPITOLATO | |||
| CODICE TIPOSYNTHESIS | DENOMINAZIONE ELEMENTOSCHEMA ELETTRICO 3V M6 PULS. (HI_LO) | DATA31-Aug-01 | |||
| N°DISEGNOA27_027 | E.M.O | ||||
| INVERTITA SEQUENZA DEI NUMERI DA 1 A 6 SU ENTRAMBE LE USCITE DELLA PULSANTIERA - RICCIONI L. | |||||
| CODICE4349178 | MATERIALE-- | PROT. SUPERF.- | DISEGNATORERICCIONI L. | ||
| PESOKg. - | SCALADRAWING SCALE | FORMATOA4 | FINITURA- | STAToprogetto 1 2+ | |

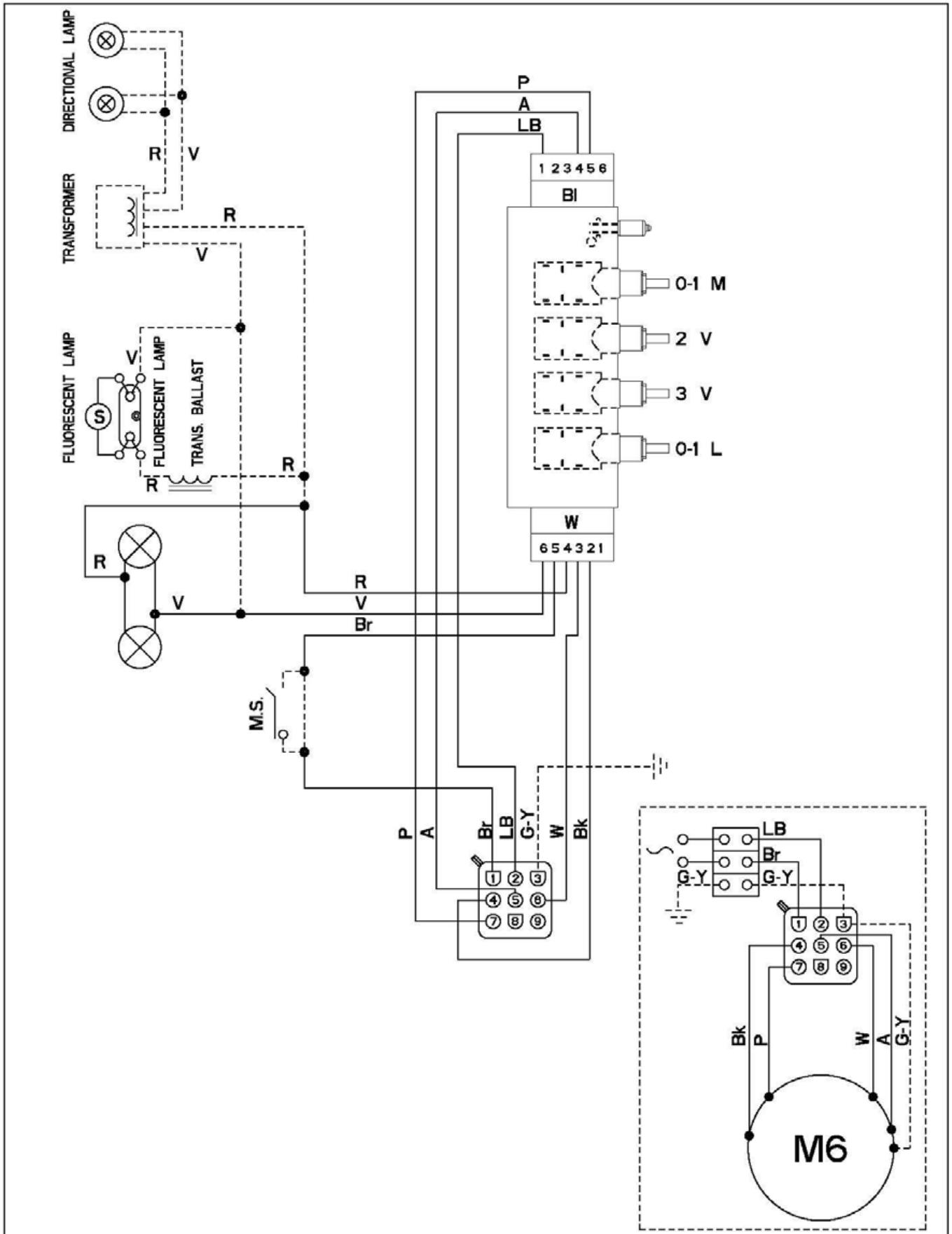

KEY WIRING DIAGRAM

Autotrasformer

Trasformer

Capacitor

Connector

Switch Off

Fluorescent Lamp

Direction Lamp

LED

Spia Lamp

Terminal Block

Motor

Button Switch MS

Power

Button Switch

Card

Card

Starter

Fan
| POS. | SPARE PART | FUN CODE | description | quantity | PRODUCT CODE |
| 1 | 1961342 | 133.0056.198 | SPRINGS FOR MOULDING 8 PIECES | 1 | 9925058 |
| 2 | 1961343 | 133.0056.287 | SPRING SUPPORT 3 PIECES | 1 | 9925058 |
| 3 | 9925203 | 112.0016.755 | CAHRCOAL FILTERS – ROUND | 2 | 9925058 |
| 4 | 1960373 | 133.0017.054 | METAL FILTER 243 253X300MM | 3 | 9925058 |
| 5 | 1960351 | 133.0056.293 | PLUG SUPPORT | 1 | 9925058 |
| 7 | 1960236 | 133.0017.619 | TEMPRED GLASS LIGHTING DIFF. | 1 | 9925058 |
| 8 | 1960494 | 133.0056.292 | LAMP HOLDER SUPPORT | 1 | 9925058 |
| 9 | 1960271 | 133.0018.666 | LAMP HOLDER SUPPORT | 1 | 9925058 |
| 10 | 1960043 | 133.0016.869 | CYLIND. LAMP 40 W 230-240 V | 2 | 9925058 |
| 11 | 1960057 | 133.0016.877 | LAMP HOLDER ART.22.225.3906.51 | 2 | 9925058 |
| 14 | 1961344 | 133.0056.196 | KIT CABLE FIXING COVER AND BRACKET | 1 | 9925058 |
| 101 | 1961345 | 133.0056.191 | KIT PUSH BUTTONS DIAM 11,5MM 4 PCS | 1 | 9925058 |
| 199 | 1961328 | 133.0055.249 | KIT PUSH BUTTON CONTROL BOARD | 1 | 9925058 |
| 302 | 1960015 | 133.0016.844 | CABLE AL2X0,75X2100 542+844 SI | 1 | 9925058 |
| 310 | 1960204 | 133.0016.961 | SX ROTOR (V2) | 1 | 9925058 |
| 314 | 1960203 | 133.0016.960 | DX ROTOR (V2) | 1 | 9925058 |
| 330 | 1961323 | 133.0051.415 | CONNECTORS SET FOR MOTOR | 1 | 9925058 |
| 399 | 1961400 | 133.0017.046 | ASSEMBLY MOTOR HI-LO | 1 | 9925058 |
| 501 | 1960498 | 133.0018.700 | LOWER CHIMNEY E BK UBP360 | 1 | 9925058 |
| 502 | 1960557 | 133.0056.197 | UPPER CHIMNEY STRIP X | 1 | 9925058 |
| 503 | 1960569 | 133.0056.192 | CHIMNEY FIXING BRACKET | 1 | 9925058 |
| 504 | 1960119 | 133.0056.193 | RECYCLING CONNECTED PIPE | 1 | 9925058 |
| 505 | 1960200 | 133.0016.959 | SPIGOT 120-150 | 1 | 9925058 |

| MOD. STRIP 2 |
| RIF. PULS. 3V |
| N.DIS. AA8 -710.2 |
| DATA 25-Aug-08 |




101
199
| MOD. 243 3V PUSANTIERA |
| RIF. 100 |
| N.DIS. 243-720.1 |
| DATA 29-Sep-01 |
| RIF. 300 |
| N.DIS. D05-702.3 |
| DATA 11-Giu-08 |
| NON RILEVARE QUOTE DALGRAFICO. NON APPORTAREMODIFICHE SENZA L'AUTO_RIZZAZIONE DELL'UFFICIOPROGETTAZIONE. | A TERMINE DI LEGGE CIRISERVIAMO LA PROPRIETA'DEL PRESENTE DISEGNO CONDIVIETO DI RIPRODUZIONETOTALE O PARZIALE. | TOLLERANZA GENERALEVEDI CAPITOLATO | |||
| CODICE TIPOSYNTHESIS | DENOMINAZIONE ELEMENTOSCHEMA ELETTRICO 3V M6 PULS. (HI_LO) | DATA31-Aug-01 | |||
| N°DISEGNOA27_027 | E.M.O | ||||
| INVERTITA SEQUENZA DEI NUMERI DA 1 A 6 SU ENTRAMBE LE USCITE DELLA PULSANTIERA - RICCIONI L. | |||||
| CODICE4349178 | MATERIALE-- | PROT. SUPERF.- | DISEGNATORERICCIONI L. | ||
| PESOKg. - | SCALADRAWING SCALE | FORMATOA4 | FINITURA- | STAToprogetto 1 2+ | |
