Type de produit	Hotte aspirante
Marque	FRANKE
Modèle	ARCH FAR 905 XS D
Alimentation	220-240 V secteur
Classe électrique	Classe I (mise à la terre requise)
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Diamètre de sortie d'air	150 mm ou 120 mm (avec bague de réduction)
Vitesses moteur	3 vitesses (1, 2, 3)
Éclairage	Oui, ampoule remplaçable (contact SAV)
Commandes	Touches de vitesse (T1, T2, T3) et touche lumière (L)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle tous les 2 mois
Filtre à charbon (version filtrante)	Non lavable, à remplacer tous les 4 mois
Version d'installation	Aspirante ou filtrante (recyclage)
Cheminée télescopique	Composée de deux parties (supérieure et inférieure)
Matériel de fixation	Brides, chevilles, vis fournies
Usage	Domestique, élimination des odeurs de cuisine
Poids	Non spécifié
Dimensions	Non spécifiées
Réparabilité	Pièces détachées disponibles (filtres, ampoule) ; contacter le SAV

FOIRE AUX QUESTIONS - ARCH FAR 905 XS D FRANKE

Quelle est la distance de sécurité minimale au-dessus du plan de cuisson ?

La distance minimale est de 650 mm. Si votre plan de cuisson à gaz spécifie une distance supérieure, celle-ci doit être respectée.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière puis en tirant vers le bas. Lavez-les sans les plier, séchez-les avant de les remonter. Fréquence : tous les 2 mois, plus souvent en cas d'utilisation intensive.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé environ tous les 4 mois, ou plus souvent en cas d'utilisation intensive.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser la hotte. Faites remplacer le cordon par le fabricant ou un service après-vente agréé pour éviter tout risque d'accident.

Peut-on utiliser la hotte avec un appareil à gaz non électrique ?

Oui, mais il faut garantir une aération suffisante dans la pièce. La pression négative ne doit pas dépasser 0,04 mbar. Une ouverture vers l'extérieur est nécessaire pour l'arrivée d'air propre.

Comment installer la hotte en version aspirante ?

Raccordez la hotte à un tube de sortie rigide ou flexible de 150 mm (ou 120 mm avec la bague de réduction fournie). Retirez les éventuels filtres à charbon. Fixez le tube avec des colliers (non fournis).

Comment installer la hotte en version filtrante (recyclage) ?

Utilisez le raccord de sortie d'air fourni (pièce 15) et connectez-le à la hotte avec un tube de 150 mm. Assurez-vous que le filtre à charbon actif est présent.

Que faire si la hotte ne démarre pas ?

Vérifiez que la hotte est alimentée électriquement et que l'interrupteur bipolaire est en position marche. Assurez-vous que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur (après dépose des filtres).

Comment remplacer l'éclairage de la hotte ?

Pour le remplacement de l'ampoule, contactez le service après-vente. L'ampoule n'est pas accessible sans démontage spécifique.

Comment éliminer la hotte en fin de vie ?

Ne pas jeter la hotte avec les déchets ménagers. Déposez-la dans un centre de collecte pour le recyclage des appareils électriques et électroniques. Contactez votre mairie ou le magasin vendeur pour plus d'informations.

MODE D'EMPLOI ARCH FAR 905 XS D FRANKE

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation). Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce, afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.
• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

• Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire avant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

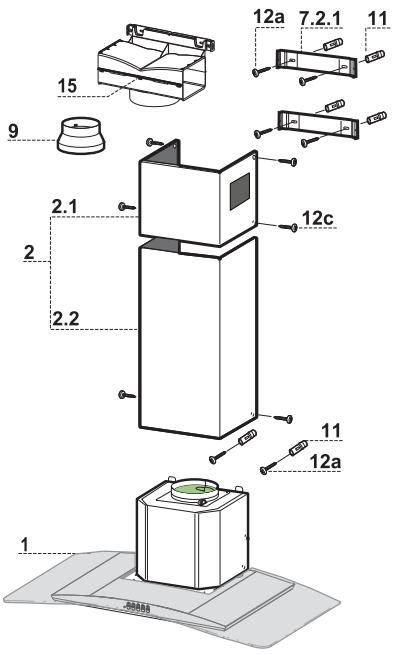

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction Ø 150-120 mm
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

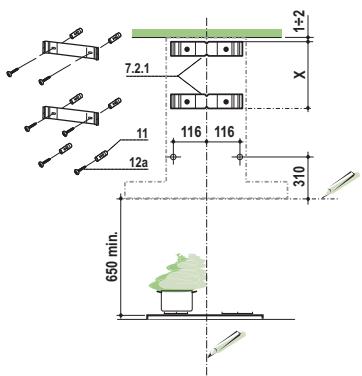

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 310 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de diamètre 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps de la hotte, en laissant un espace de 5 à 6 mm entre le mur et la tête de la vis.

Montage du corps de la hotte

• Avant d'accrocher le corps de la hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps de la hotte.
• Accrocher le corps de la hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps de la hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de diamètre 150 ou 120 mm, dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube de diamètre 120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers de serrage appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE AIR VERSION FILTRANTE

• Desserrer les 2 vis de fixation du support supérieur 7.2.1.
• Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirées.
• Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de diamètre 150 mm, au besoin de l'installateur. S'assurer de la présence du filtre anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

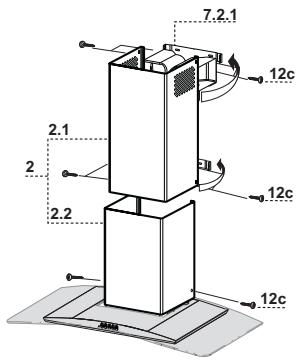

Montage Cheminée

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; referer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; referer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux vis 12c fournies.

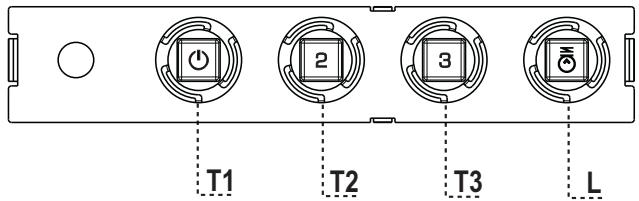

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
L	Lumière		Branche et débranché l'éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Filtre anti-odeur (Version filtrante)

REMPLACEMENT DU FILTRE AU CHARBON ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Pour le remplacement, contacter le service après-vente (pour l'achat, s'adresser au service après-vente).
