Type d'appareil	Radiateur électrique connecté
Mode de pilotage	Intelligent et connecté
Installation	Murale
Orientation	Horizontal ou vertical
Position de connexion	Bas
Type de chauffage	Électrique
Contrôle à distance	Oui
Programmation	Oui, intelligente
Matériau du boîtier	Non précisé
Couleur	Noir
Surface recommandée	Non précisé
Consommation énergétique	Non précisé
Garantie	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Compatibilité domotique	Oui

FOIRE AUX QUESTIONS - MARADJA DIGITAL ATLANTIC

Comment régler la température sur l'ATLANTIC MARADJA DIGITAL ?

Pour régler la température, appuyez sur le bouton 'Température' et utilisez les flèches pour augmenter ou diminuer la température désirée.

Que faire si l'affichage de l'ATLANTIC MARADJA DIGITAL ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment réinitialiser l'ATLANTIC MARADJA DIGITAL ?

Pour réinitialiser l'appareil, appuyez simultanément sur les boutons 'Mode' et 'Température' pendant 5 secondes.

L'ATLANTIC MARADJA DIGITAL fait du bruit, est-ce normal ?

Un léger bruit de circulation d'eau est normal. Cependant, si le bruit est fort ou inhabituel, il est recommandé de contacter un professionnel.

Comment changer le mode de fonctionnement de l'ATLANTIC MARADJA DIGITAL ?

Pour changer le mode, appuyez sur le bouton 'Mode' jusqu'à atteindre le mode souhaité (Éco, Confort, etc.).

L'ATLANTIC MARADJA DIGITAL consomme-t-il beaucoup d'énergie ?

L'ATLANTIC MARADJA DIGITAL est conçu pour être économe en énergie. Pour une utilisation optimale, réglez-le sur le mode Éco.

Comment savoir si l'ATLANTIC MARADJA DIGITAL nécessite un entretien ?

Vérifiez régulièrement l'état des filtres et des connexions. Si des fuites ou des dysfonctionnements sont observés, un entretien peut être nécessaire.

Puis-je installer l'ATLANTIC MARADJA DIGITAL moi-même ?

Il est recommandé de faire appel à un professionnel pour l'installation afin d'assurer la conformité et la sécurité de l'appareil.

Où trouver le manuel d'utilisation de l'ATLANTIC MARADJA DIGITAL ?

Le manuel d'utilisation est disponible sur le site officiel d'ATLANTIC ou peut être fourni avec l'appareil lors de l'achat.

MODE D'EMPLOI MARADJA DIGITAL ATLANTIC

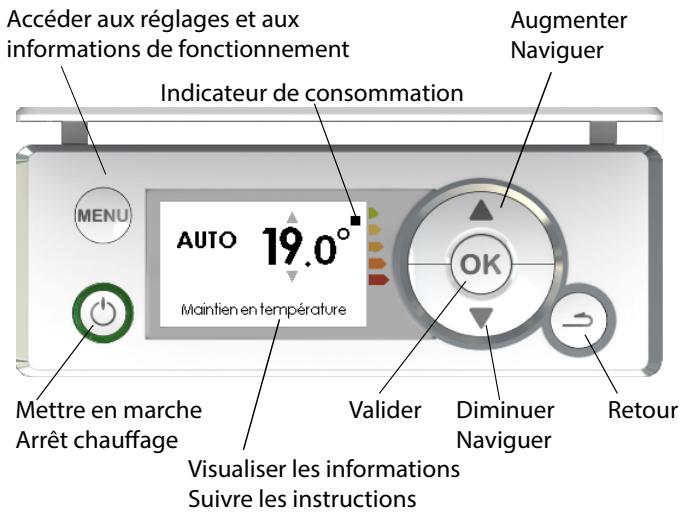

Réglages et informations de fonctionnement

Mise en marche / veille

Visualiser des informations / des instructions

Indicateur de consommation

Augmenter/diminuer

Validator

Retour

1 - JE METS en MARCHE mon appareil pour la première fois

L'anneau vert autour de la touche s'allume. Pour mettre en veille l'appareil, faites un appui long sur la touche.

Lors de la première mise sous tension, suivez les instructions affichées à l'écran.

• Choisissez la langue, puis choisissez le jour, le mois, l'année, l'heure, les minutes.

• Pour modifier l'heure :

Pour modifier la température de consigne, utilisez :

2 - Les MODES de fonctionnement de mon radiateur

Choisissez entre les 3 modes de fonctionnement : AUTO*, BASIC, PROG

Mode AUTO: active le pilotage Intelligent. L'appareil optimise votre confort tout en réalisant des économies. Mode BASIC: accès uniquement au réglage de la température. Mode PROG: programmation manuelle des fonctions.

Pilotage intelligent

Qu'est-ce que le Pilotage Intelligent?

⇒ Une auto-programmation suivant votre rythme de vie. ⇒ Une adaptation permanente aux imprévus (fenêtre ouverte, retours anticipés...). Il anticipe et adapte la chauffe pour que vous ayez la bonne température à votre retour dans la pièce.

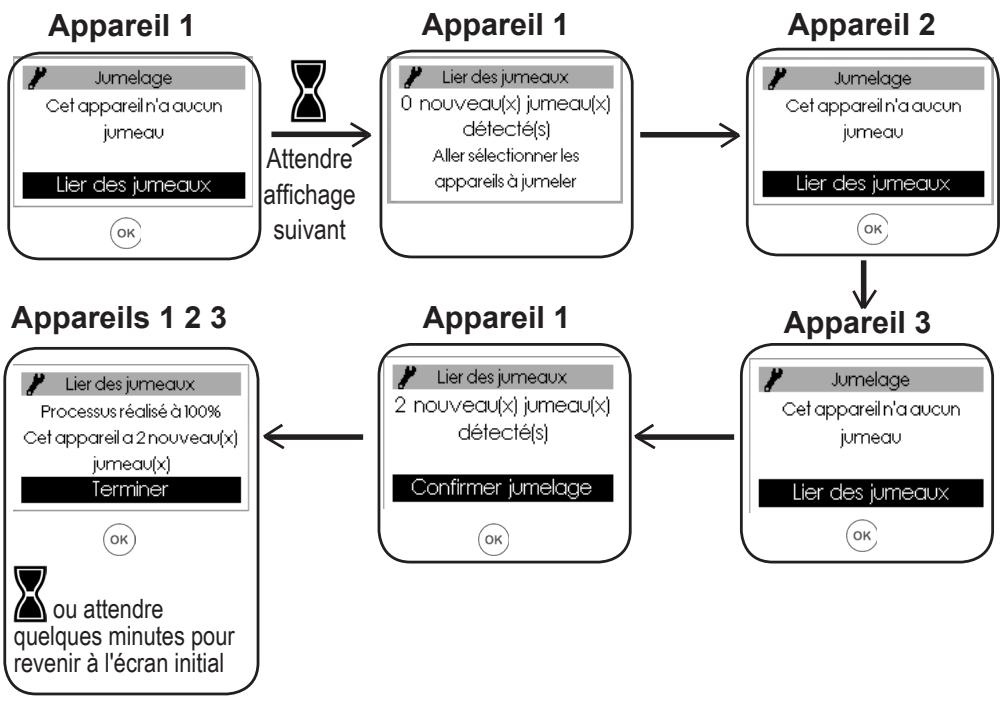

3 - JE jumelle mes appareils entre eux

Les appareils compatibles situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et de partager des informations. Un changement de température ou de mode se répercute d'un appareil à un autre. Si un appareil détecte votre présence, ou une ouverture de fenêtre, l'information sera diffusée aux autres appareils.

Pour plus de simplicité d'utilisation et d'économies, jumelez vos appareils

• Accédez au menu jumelage :

Appareil 1

Appareil 3

Appareil 1

Apparel 2

Jumelage Cet appareil n'a aucune jumeau

Lier des jumeaux

Appareils 1, 2, 3

Un des jumeaux Processus raisonné à 100% Cet article a 2 nouveaux(j) jumeaux()

Terminer ou attendre quelques minutes pour revenir à l'écran initial

4 - JE PIOTE mon radiateur à distance

Équipez-vous d'un bridge Cozytouch (1) à brancher sur la box internet du foyer et téléchargez l'application gratuite Atlantic Cozytouch, pour :

• Connecter vos appareils

Pilotez vos solutions de confort thermique où que vous soyez et quand vous le souhaitez.

Visualisez vos consommations et vos économies de chauffage.

Bridge Cozytouch Ref.: 500090

Sommaire

Modèles Horizontal (R4GHbis-i2g) / Vertical (R4GVbis-i2g) / Bas (R4GBbis-i2g)

Mise en garde p 2

Déclaration de Conformité Directive RED 2014/53/UE p. 3

1 - Installation de l'appareil p 4

1.1 - Installation de l'appareil p 4 1.2 - Fixer le support mural p 5 1.3 - Raccorder le radiateur p 5 1.4 - Verrouiller l'appareil sur son support mural p 6 1.5 - Entretien p 6

2 - Prise en main p 7

2.1 - Le boîtier de commande p 7 2.2 - Mettre en marche / Arrêt chauffage p 7 2.3 - Verrouiller / déverrouiller les commandes p 7 2.4 - L'interrupteur p 7 2.5 - Première mise en marche p 8

3-CONNECTIVITE p9 3.1 - Acceder aux connectivités p 9 4 - REGLAGES DE LA TEMPERATURE p 12 4.1 - Température de consigne p 12

5 - Modes de fonctionnement p 12

5.1 - Le mode Auto (non disponible en version Bas) p 13 5.2 - Le mode Basic p 14 5.3 - Le mode Prog p 14

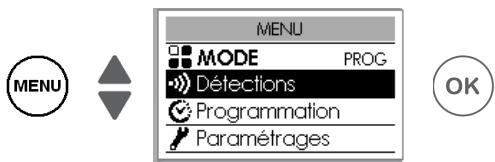

6 - FONCTIONS DETECTION p 17

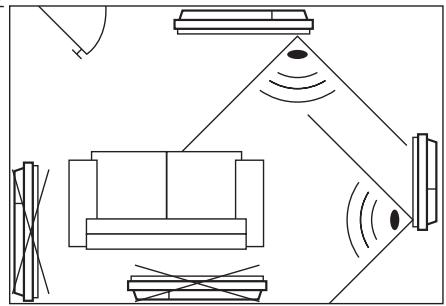

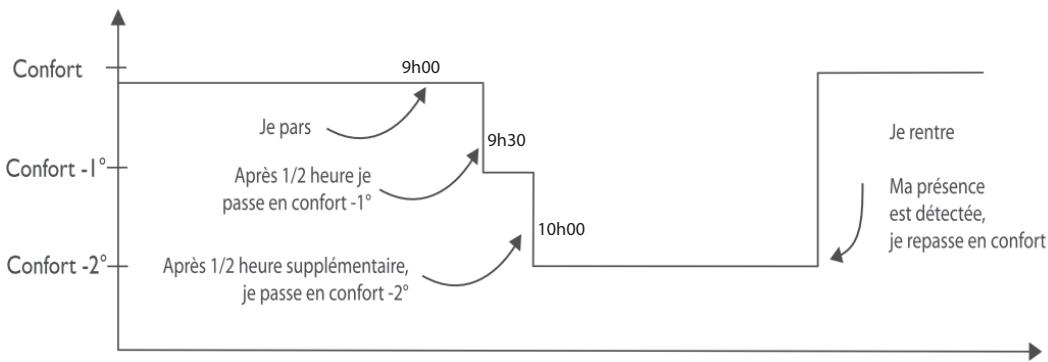

6.1 - Fenêtre ouverte / Fenêtre fermée p 17 6.2 - Occupation (non disponible en version Bas) p 18 7 - MODE EXPERT p 19

8 - DELESTAGE p 21 9 - ASSISTANCE p 21

Identification de l'appareil p 23

Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi fait monté votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure qualité et ainsi vous apporter une entière satisfaction

Prenez le temps de lire la notice de votre radiateur et découvrez les conseils d'utilisation pour améliorer votre bien-être.

Conservez la notice, même après l'installation du radiateur.

• ATTENTION surface très chaude, caution hot surface.

Attention :

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou s'il leur a été donné des instructions relatives à l'utilisation de l'appareil en toute sécurité et s'ils ont appréhendé les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

La notice d'utilisation de cet appareil est disponible sur le site internet ou en contactant le service après-vente.

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrites locales.

Declaration de conformite directive RED 2014/53/UE (*)

Par la présente, Thermor Pacific déclare que l'équipement référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE.

La déclaration de conformité UE complète de cet équipement est disponible sur demande, auprès de notre service après-vente (voir adresse et n° de télé en fin de notice).

Désignation : Radiateur avec carte radio i2g

Modèles : voir la référence du modèle en entête de notice

Caractéristiques

Bandes de fréquence radio utilisées par l'Émetteur-Récepteur

868MHz à 868.6MHz

868.7MHz à 869.2MHz

869.7MHz à 870MHz

Puissance de radiofréquence maximale : <25mW

Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restrictions.

Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique).

La conformité aux normes radio et compatibilité électromagnétique a été vérifiée par l'organisme notifié 0081 : LCIE France, Fontenay aux Roses.

1.1 - Installation de l'appareil

Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous peut de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.

Une fois le couvercle du carton enlevé, vous pouvez sortir le support mural, qui vous servira de gabarit pour le perçage des trous.

Pour faciliter le raccordement, cet appareil (version horizontale et basse) a été conçu afin qu'il tienne le temps du raccordement. Dans le cas d'un appareil vertical, veillez à poser l'appareil dans sa cale contre le mur jusqu'à la mise en place sur le support mural.

1.1.1 - Règles d'installation

Cet appareil a été conçu pour être installé dans un local résidentiel. L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma).

Ne pas installer d'étagère au-dessus des appareils verticaux.

Modèle Horizontal et Bas

Modèle Vertical

Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

Ne pas installer l'appareil :

• Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc)
• Sous une prise de courant fixe.

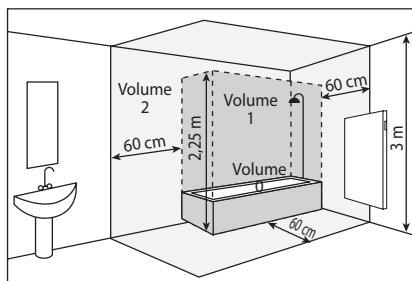

• Dans le volume 1 des salles de bains.

Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.

1.2 - Fixer le support mural au mur

1	Points de perçage A	2	Points de perçage B Points de perçage A Visser A
	Posez le support mural au sol. Repérez les points de perçage A. Ceux-ci donnant la position des fixations inférieures.		Remontez le support mural en faisant coïncider les points de perçage A avec les trous inférieurs du support mural. Pointez les 2 points de perçage B à l'aide d'un stylo.
3	Perceez les 4 troughs et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton). Positionnez le support mural et vissez.

1.3 - Raccorder le radiateur

L'appareil doit être alimenté en 230V 50 Hz.

L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire conforme aux règles d'installation.

Le raccordement au secteur se fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d'un boîtier de raccordement.

Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur, disjoncteur 30mA.

Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

1.4 - Verrouiller l'appareil sur son support mural

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3).
• Verrouiller en tournant les 2 verrous V d'un demi-tour, votre appareil est fixé.

1.5 - Entretien

Avant toute action d'entretien, éteignez votre appareil en mettant l'interrupteur Marche/Arrêt en position 0.

Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l'aide d'un aspirateur ou d'une brosse, le dépoussiérage des grilles inférieures et supérieures de l'appareil. L'appareil peut être nettoyé avec un chiffon humide; ne jamais utiliser de produits abrasifs et de solvants. En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil.

Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc.). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

2.2 - Mettre en marche / arrêt chauffage

Pour mettre en marche l'appareil, faites un appui sur

L'anneau vert autour de la touche s'allume.

Pour permettre l'arrêt chauffage, faites un appui sur O.

L'anneau vert autour de la touche s'éteint.

2.3 - Verrouiller/déverrouiller les commandes

Afin d'éviter toute manipulation intempestive du boîtier, vous avez la possibilité de le verrouiller. Pour le verrouiller, appuyez 5 secondes en même temps sur +.

Pour le déverrouiller, effectuez la même opération.

2.4 - L'interrupteur

Un interrupteur marche/arrêt est situé à l'arrière de l'appareil. Utilisez cet interrupteur uniquement pour un arrêt prolongé (hors périodes de chauffe). Vérifiez que l'interrupteur est sur I(marche).

Après un arrêt prolongé, un nouveau réglage du jour et de l'heure peut être nécessaire.

2.5 - Première mise en marche

Lors de la première mise sous tension, suivez les instructions affichées à l'écran.

2.5.1 - Réglez la langue

Modifiez la langue avec △ / ▽ et validez par OK.

Vous pouvez accéder ultérieurement au réglage de la langue par le Menu Expert (voir chapitre "Menu Expert).

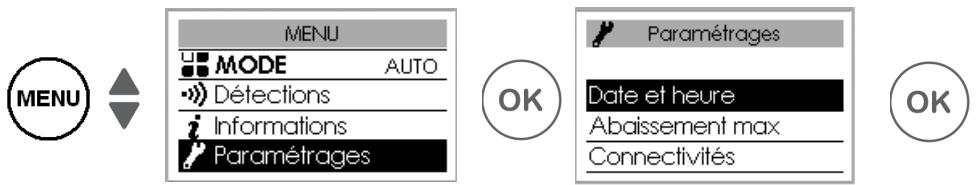

2.5.2 - Réglez la date et l'heure

Modifiez le jour avec △ / ▽ et validez avec OK. Procédez de la même façon pour régler le mois, l'année, l'heure, les minutes.

Vous pouvez accéder ultérieurement au réglage de la date et de l'heure.

Par défaut, le passage heures d'été/heure d'hiver est automatique. Vous pouvez désactiver le passage automatique heures d'été/heure d'hiver (voir chapitre «Menu Expert»).

2.5.3 - État de l'appareil

Par défaut, à la première mise sous tension, - le mode AUTO est sélectionné en version Horizontale et vertical, (voir chapitre "Mode de fonctionnement), - Le mode Prog est sélectionné en version Bas. - La température de consigne est régée à 19°C, - Les fonctions déetections sont actives (voir chapitre "Fonctions déetections"). Pour la version Bas la fonction détection "Fenêtre ouv." uniquement est active. - L'abaissement de température maximum (lors d'absences) est de 3°C par rapport à la température de consigne (voir chapitre "Mode de fonctionnement).

Avant toute action, éclairez l'écran en appuyant sur une touche.

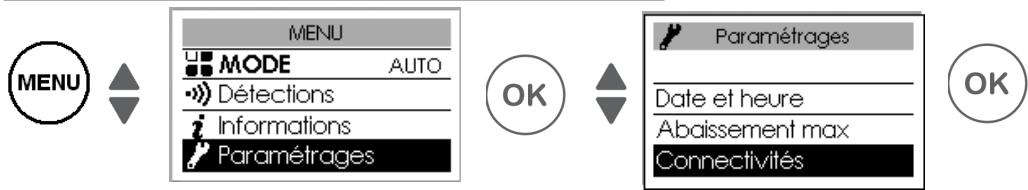

Ce menu vous permet d'accéder aux paramétrages de connectivités. Nos boîtiers sont compatibles iO-homecontrol®.

Cette technologie de communication radio sans fil hautement sécurisée est intégrée dans une large gamme d'équipements de la maison proposée par des marques partenaires, spécialistes de l'habitat.

Sur nos appareils de chauffage intégrant iO-homecontrol® vous pouvez par le menu "connectivité":

• Jumeler plusieurs appareils compatibles même pièce.

homecontrol

entre eux dans une

Pour un fonctionnement optimal, seuls des appareils situés dans une même pièce doivent être jumelés (jusqu'à 5 appareils maximum).

• Connecter vos appareils à l'application Cozytouch, pour piloter à distance (à partir de l'application).

3.1.1 - Jumelage entre appareils

Les appareils, situés dans une même pièce, peuvent être jumelés pour leur permettre de communiquer et partager des informations. Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne ou de mode sur un appareil se répercute immédiatement sur tous les autres appareils. De la même manière, si un des appareils de la pièce détecte votre présence, il communiquera cette information aux autres appareils.

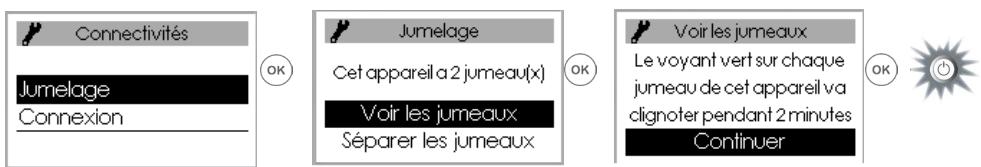

Voir les appareils jumeaux :

Vous pouvez voir les appareils que vous avez jumelés entre eux.

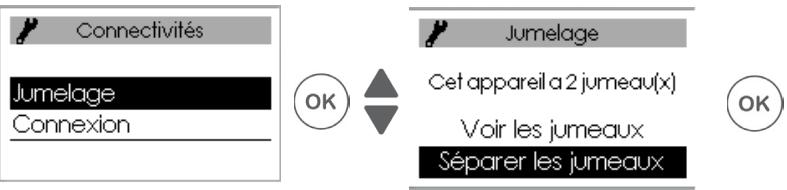

Annuler le jumelage :

Cette opération supprime tous les liens entre appareils

Ajouter un jumeau :

Il faut annuler le jumelage existant ("voir Annuler le jumelage") et recommencer l'opération pour jumeler tous les appareils entre eux.

3.1.2 - Connexion

Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les box utilisant le protocole iO-homecontrol®.

Accessoires nécessaires :

Application Cozytouch compatible iOS et Android. Téléchargement gratuit sur App Store ou Google Store

Bridge Cozytouch. Vendu par les distributeurs de notre marque ou sur notre site internet

Box d'accès à internet

Cette installation vous permet de piloter, programmer, contrôler vos appareils à distance, via un smartphone ou une tablette.

Vous peuvent par exemple modifier la température de consigne, ou le mode de fonctionnement, GERER vos absences en indiquant notre date de retour, ou visualiser la consommation de vos appareils.

Vous pouvez connecter à l'application, un appareil ou un groupe d'appareils que vous avez jumelés.

Effectuez toutes les opérations de connexion ou de pilotage à partir de l'application (suivez les instructions)

affichées sur votre smartphone ou votre tablette).

Connectez vos appareils

Suivez les instructions données dans l'application.

Si les appareils sont déjà jumelés entre eux, effectuez cette opération sur un seul appareil.

4 - Reglage de la temperature

Avant toute action, éclairez l'écran en appuyant sur une touche.

4.1 - Température de consigne

Pour modifier la température de consigne, utilisez /.

Par défaut, la température de consigne est régée à 19°C

(température) et est modifiable de 12°C à 28°C

Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous êtes à un niveau de température inférieur ou égal à la température conseillée.

Il faut 6 heures minimum pour que la température se stabilise dans la pièce.

Il est possible en fonction de votre installation que vous releviez une température différente de celle affichée sur votre appareil. Dans ce cas, reportez-vous au chapitre "Mode Expert" - "Étalonnage T°".

Position hors gel (version bas sans mode auto)

Utilisez cette fonction quand vous êtes absent plus de 48 heures.

Quel que soit le mode choisi, pour activer le Hors Gel, appuyez sur

Jusqu'à l'affichage 7,0°.

À votre retour, réglez à nouveau la température de consigne pour revenir à un fonctionnement normal.

5 - MODES de fonctionnement

• Avant toute action, éclairez l'écran en appuyant sur une touche.
• Choisissez le mode de fonctionnement le plus adapté à votre besoin. 3 modes sont proposés en version Horiz. et Vertical et 2 modes en Bas (Basic et)

Prog) :

Utilisation du pilotage intelligent.

L'appareil s'autoprogramme.

Accès uniquement au réglage de la température et aux fonctions connectivité.

Programmation manuelle des fonctions (utilisation de la programmation interne ou externe).

Accédez aux MODES :

MENU

MENU

MODE

AUTO

Detections

i Informations

Parametrages

5.1 - Le mode auto (non disponible en version bas)

Ce mode permet d'activer le pilotage intelligent. Vous régalez la température désirée lors de votre présence dans la pièce et l'appareil optimise votre confort tout en réalisant des économies.

L'appareil :

AUTO

Maintien en température

• mémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer sa propre programmation,
• anticipé la chauffe pour que vous ayez la bonne température à votre retour dans la pièce,
• détecte vos présences et absences imprévues pour ajuster la température automatiquement,
• détecte les ouvertures et fermetures de fenêtres pour baisser la température à 7°C quand vous aérez.

Abaissement de température

• Permet de régler le niveau d'abaissement maximum de la température que vous souhaitez effectuer lors de vos périodes d'absences (de -2°C à -4°C). Par défaut, il est réglé à -3°C.

- Fonction de détections

La fonction détection d'occupation est toujours active.

• Par défaut, la fonction détection fenêtre ouverte est active et peut être désactivée (voir chapitre "Fonctions déetections").

Autoprogrammation

• Permet de visualiser les périodes de présence observées par l'appareil pour chaque jour de la semaine. Notre appareil apprend, mémorise et évalue en permanence votre rythme de vie pour adapter la température de votre pièce.

• Après la première mise en marche, une semaine de fonctionnement est nécessaire pour définir l'autoprogramme. Il s'affine ensuite et évolue au fil des jours.

Temps d'anticipation

• Pour anticiper de manière optimale sa mise en chauffe avant votre retour, votre appareil apprend et mémorise le temps de montée en température en fonction des caractéristiques de votre pièce (volume, isolation, température extérieure...).

Économies d'énergie

• Voiture appare sement de la température sur les 7 derniers jours.
• Àprous la première mise en marche, une semaine de fonctionnement est nécessaire pour pouvoir visualiser un premier résultat. Ensuite, il sera mis à iour

en permanence.

5.2 - Le mode basic

• L'appareil suit en permanence la température de consigne réglée. Toutes les fonctions intelligentes sont désactivées.

5.3 - Le mode prog

• Ce mode utilise la programmation interne ou externe. L'appareil suit :
• le programme interne défini pour chaque jour de la semaine,

• Les ordres de la programmation externe de votre installation.

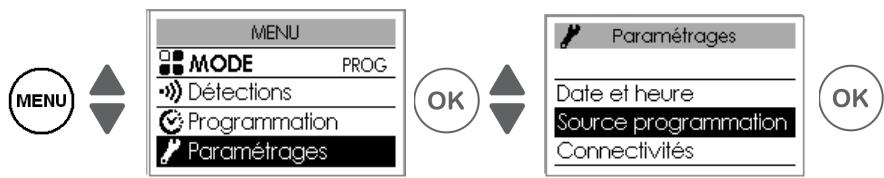

Programmation interne

• Cette source de programmation est sélectionnée par défaut.

L'appareil suit les programmes définis.

• Des programmes sont pré-enregistrés. Vous pouvez les modifier (voir "Modifier les programmes internes").

Programmation externe

L'appareil suit les ordres de la commande externe de votre installation par liaison fil pilote ou par liaison radio.

• Pour piloter un (des) appareil(s) à partir d'un point de commande externe de votre installation, il faut :

• 1) Échanger la clé de sécurité avant de faire l'association à partir du point de commande. Pour cela, allez dans "Menu, Expert, Paramètres, Connectivités, Envoyer clé de sécurité ou Recevoir clé de sécurité (voir chapitre "Menu Expert"). 2) Autoriser l'association sur chacun des appareils si l'installation est équipée d'un point de commande de notre marque (voir chapitre "Menu Expert").

• Si les apparèils sont jumelés entre eux, effectuez l'envoi de la clé de sécurité à partir d'un seul apparéil.
• Si les apparèils ne sont pas jumelés entre eux, effectuez l'échange de clé sur chacun des apparèils.

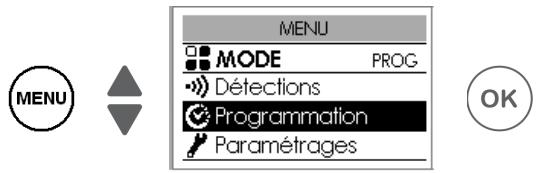

Modifier les programmes internes

Vous pouvez programmer jusqu'à 3 plages de température Confort pour chaque jour de la semaine.

En dehors de ces plages, l'appareil effectue un abaissement de température (régler par défaut à -3,5°C).

Faites varier les plages avec ou sans et validez avec OK.

Expériences de programmations :

Deux plages de température comport : de 6h00 à 8h00 de 17h00 à 23h00	Trois plages de température comport : de 6h00 à 8h00 de 12h00 à 14h00 de 17h00 à 23h00	Une plage de température comport : de 6h00 à 23h00
Lundi Plages comport	Mercredi Plages comport	Dimanche Plages comport

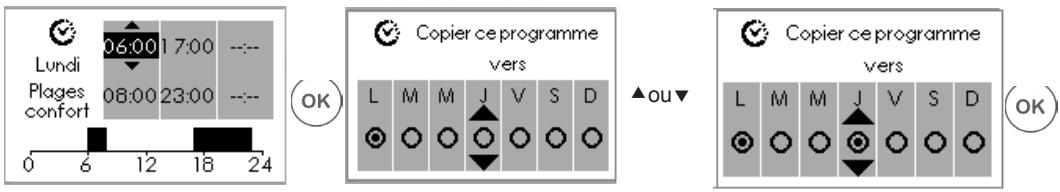

Copier un programme

Vous pouvez copier le programme défini d'une journée sur un (plusieurs) autre(s) jours(s).

Faites défiler les jours avec Ok. Copiez avec ▲▼. Revenez au jour précédent avec

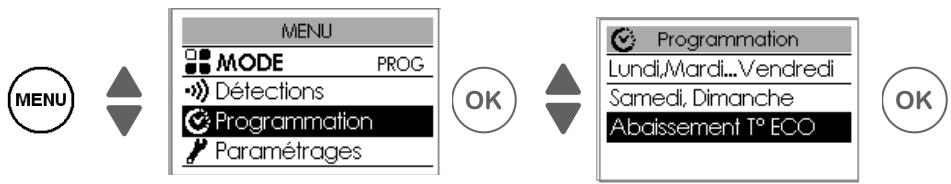

Abaissement de la température

Permet de régler le niveau d'abaissement de la température que vous souhaitez effectuer en dehors des plages Confort (de -2°C à 9°C). Par défaut, il est réglé -3,5°C (si la température de consigne est réglée à 19°C, alors, en dehors des plages de Confort elle baissera jusqu'à 15,5°C).

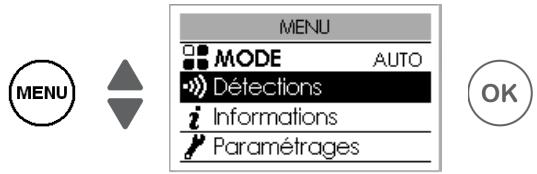

- Fonction détection (non disponible en version bas)

Par défaut, la fonction détection d'occupation est inactive et la fonction détection fenêtre ouverte est active (voir chapitre "Fonctions Déetections").

L'activation de la fonction détection d'occupation dans le Mode Prog, permet de générer vos préférences imprévues automatiquement.

Lundi vous aviez programmé une plage de température de 17h00 à 23h00. Vous rentrez à 15h00. L'appareil détecte votre présence et passe automatiquement en plage de température Confort.

-Déroration ponctuelle à la programmation

Fonction détention d'occupation Inactive (non disponible en version Bas)

Permet de gérer votre présence imprévue.

Exemple : Lundi vous aviez programmé une plage de température Confort de 17h00 à 23h00. Vous rentrez à 15h00 et l'appareil affiche une température Eco.

Vous pouvez augmenter manuellement la température.

La dérogation ponctuelle est active jusqu'à la prochaine plage

de température Confort définie dans le programme.

L'appareil reprend ensuite son fonctionnement normal.

Avant toute action, éclairez l'écran en appuyant sur une touche

6.1 - Fenêtre ouverte / fenêtre fermée

Dans le cas d'appareils jumelés, si on désactive la fonction sur l'un des appareils, elle est désactivée sur l'ensemble des appareils jumelés.

Permet de détecter les variations de température liées à l'ouverture et à la fermeture de vos fenêtres.

Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutillement.

L'appareil s'éteint automatique en mode Hors Gel (7^) lorsqu'il détecte une fenêtre ouverte et remonte à la température de consigne lorsqu'il détecte sa fermeture (le temps de détection est variable). L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

• la température souhaitée dans la pièce
• la température extérieure
• la configuration de l'installation

Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les pièces situées à proximité d'une porte d'entrée donnant sur l'extérieur.

6.1.1 - Activer/désactiver la fonction

Pour la version Bas, vous avez accès à la fonction "Fenêtre ouverte" via le mode Prog.

Via le "Menu Expert", vous pouvez désactiver la détection de fenêtre ouverte d'un seul appareil sans désactiver les autres dans le cas d'appareils jumelés (voir chapitre "Paramétrages" du menu expert page 19). Ce même appareil passera en hors gel en cas de détection de fenêtre ouverte par l'un des autres produits jumeaux.

6.2 - Occupation (non disponible en version bas)

Permet de ne chauffer votre pièce que lorsqu'une personne est présente. L'appareil chauffera alors en mode Confort.

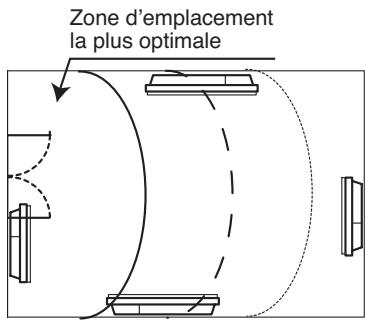

Pour optimiser la détection d'occupation de votre appareil, il convient de l'installer de façon à ce que la détection se fasse de manière optimale (ex : ne pas installer derrière un canapé, un lieu de passage fréquent comme un couloir, un meuble,...).

La détection ne se fait pas en dessous du capteur.

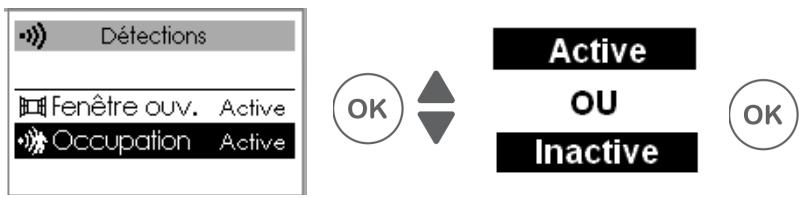

6.2.1 - Activer/désactiver la fonction

Fonction toujours active en MODE AUTO

Notre appareil est réglé à 19°C en Confort (programmé ou non).

• 9h00, il détecte votre présence;
• 9h30, la température de fonctionnement passe à 18°C;
• 10h00, la température de fonctionnement est passée à 17°C.

7 - Mode EXPERT

Avant toute action, éclairez l'écran en appuyant sur une touche. Ce menu permet d'accéder aux fonctions avancées de l'appareil.

Appuyez en même temps pendant 5 secondes

i informations	Permet d'obtenir des informations sur l'appareil qui pourrait vous être demandées en cas de contact avec le SAV.
Paramétrages	Général	Horloge	Étée/Hiver automatique. Permet d'activer ou de désactiver le passage automatique de l'heure d'établit à l'heure d'hiver. Par défaut, ce paramétrage est actif.
			Date et heures.
		Langue	Permet deCHOISIR la langue: Français, Anglais.
		Réinitialisation	Permet de revenir au réglage de base usine (mode Auto actif, consigne à 19°C, abaisissement à 3°C, fonctions déceptions actives). Le jumelage entre les appareils, la connexion à l'application ou la connexion à un point de commande seront supprimés
	Config. fonctions	Etonnage T°	Il est possible, en fonction de votre installation, que vous reviezEZ une température ambiente différente de celle affichée sur toute apparéil. Avant toute action, laissez stabiliser la température au moins 6h en mode comfort, à la température souhaitée. Vous pouvez alors effectuer un étaisonnement de votre apparéil pour ajuster la température de consigné à la température relevée dans la piece. La valeur d'étaisonnement est comprise entre -3°C et +3°C. Exemple: la température affichée sur toute radiateur est 20°C. Celle affichée sur toute thermomètre est de 18°C =>choisissez la valeur d'étaisonnement -2°C.
		Détection fênête	En cas de jumelage, permet de désactiver la fonction détection fênête ouverte sur cet apparéil uniquement. La désactivation de la fonction sur cet apparéil ne désactive pas la fonction sur les autres apparéils jumelés et lui permet de suivre la fonction Détction fênête ouverte des autres apparéils jumelés.
		Effacement	Réserveaux apparéils gérés par radio. Permet de baisser la température de consigne de -1°C à -2°C lors des périodes de pointes tarifiairesD; Ces périodes vous sont signalées par l'envoi d'un message radio privé en fonction du système installé.
		Luminosite de l'anneau	Permet de régler le niveau de luminosité de l'anneau (indicateur de marche).
Paramétrages	Restrictions	Température max.	Permet d'enregistrer une température de consigne maximum qui ne pourra pas être dépassée. Elle est régée par défaut à 28°C et peut être modifiée (de 19°C à 28°C).
		Contrôle d'accès	Permet de brider partiellement ou totalement les réglages de l'appareil.
		Code PIN	Permet d'enregistrer un code personnel d'accès au Menu Expert. Une fois activé, l'accès au Menu Expert est codé. Vous pouvez notes ici ○○○Pour le désactiver, returnez dans Menu Expert, saisissez votre code personnel, et returnez dans Paramétrages -> Restrictions -> Code PIN
	Connectivités	Envoyer la clé de sécurité	La clé de sécurité permet de sécuriser votre installation iO afin de ne pas interférer avec un équipement voisin. L'échange de clé donne la possibilité d'associer un point de commande iO à votre installation. Permet d'envoyer la clé de sécurité à un point de commande iO. Privilégiez cette opération si les apparils sont jumelés.
		Recevoir clé de sécurité	Permet de receivevoir la clé de sécurité d'un point de commande iO. Rend non fonctionnel le jumelage existant si la clé de sécurité n'est pas transmise aux autres jumeaux.
		Autoriser Association	Après l'échange de clé, cette opération est nécessaire pour permettre l'association à un point de commande exter iO de notre marque.
		Réinit. Connectivités	Supprime toutes les connectivités (jumelage des apparils, connexion à l'application, connexion à un point de commande centralisé).
Test	Corps principal	Mise en route du corps de chauffe pendant 5 minutes afin de vérifier le fonctionnement.
	Capteur de présence	Active le capteur afin de vérifier le bon fonctionnement.
	Radio	Emission signal test	Permet de vérifier la bonne communication radio entre deux appar兼s par l'émission de signal sur un apparéil et réception de signal sur l'autre. Si le signal est faible, il y a risque de perte de communication. Vérifiez l'installation (distance et/ou obstacles entre les appar兼s).
		Réception signal test

Pour sortir du Menu Expert :

5 secondes

2 minutes

8 - Délestage

• Nos appareils sont compatibles avec différents systèmes de délestage.
• Vous ne devez toutes pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures de courant électrique intempérantes et répétées peuvent provoquer une usure et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.
• Quel que soit le Mode sélectionné, lors des périodes de délestage, votre appareil affiche "Ordre délestage prioritaire".

AUTO

Ordre délestage prioritaire

9 - Assistance

Problèmes rencontres	Vérification à faire
L'écran de boîtier de commande ne s'allume pas.	Vérifiez que l'interrupteur situé à l'arrière ou sur le côté de l'appareil est en position I Vérifiez que l'appareil est bien alimenté électriquement.
Le radiateur ne chauffe pas.	Si vous étés en programmation, vérifie que la programmation est en mode CONFORT. Assurez-vous que les disjoncteurs de l's installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas délesté le chauffage. Vérifiez la température de l'air de la piece : si elle est plus élevé que la température de consigne, il est normal que l'appareil ne chauffe pas.
Le radiateur chauffe tout le temps.	Vérifiez que l'appareil n'est pas situé dans un courant d'air ou que le réglage de la température de consigne n'a pas été augmente.
Le radiateur ne chauffe pas assez.	Augmentez la température de consigne Confort. Si le réglage est au maximum, faîtes les vérifications suivantes : -Vérifiez si un autre mode de chauffage existe dans la piece. - Assurez-vous que votre radiateur ne chauffe que la piece (porte fermée). - Faîtes vérifier la tension d'alimentation de l'appareil. - Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre piece en vous rapprochant de votre installer.
Problèmes rencontres	Vérification à faire
Des traces de salissures apparaissent sur le mur autour du radiateur	Les salissures sont liées à la mauvaise qualité de l'air ambient. Il est conseilé, dans ce cas de vérifier la bonne aération de la piece (ventilation, entrée d'air, etc...), et la propreté de l'air, et d'éviter de fumer à l'intérieur. Ces salissures ne justifiert pas le remplacement sous garantie de l'appareil.
Le pictogramme de chauffe apparait sur l'écran lorsque le radiateur est en mode ECO.	Ce fonctionnement est normal. Le radiateur peut chauffer de manière à maintainir une température Eco.
L'appareil ne suit pas les ordres de programmation interne.	Vérifiez la date et l'heure régées.Vérifiez que l'appareil est en MODE PROG et que la programmation interne est sélectionnée.
Le radiateur ne suit pas les ordres de programmation externes.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation de la centrale) Vérifiez que l'appareil est en MODE PROG et que le pilotage externe est sélectionné.
Le radiateur est très chaud en surface.	Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutes vous jugez que votre appareil est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre piece en vous rapprochant de votre installerateur et que l'appareil n'est pas place dans un courant d'air qui perturberait sa régulation.
Un appareil "jumelé" ne communique pas avec les autres appeareils "jumelés".	Vérifiez que l'appareil est bien jumelé (voir chapitre "CONNECTIVITES"). Supprimez toute la procédure de jumelage et recommencez-la.Le nombre maximum d'appareils pouvant être jumelés est de 5. La portée maximum est de 20 à 30 m (sauf cas particulier).
Le Menu Expert n'est pas accessible.	You've anenregistré un code PIN. Vous nevez saisir votre code pour acceder au Menu Expert (voir chapitre Expert).
Problèmes rencontres	Vérification à faire
L'appareil ne répond pas aux ordres du fil pilote.	Pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
	Ordres reçus	Oscilloscope Réf/ Neutre	Mode obtenu
	0 volt	—	CONFORT
	230 V 3 s/5 min	—	CONFORT - 1°C
	230V 7 s/5 min	—	CONFORT - 2°C
	230 V	—	ECO
	- 115 V négatif	—	HORS GEL
	+ 115 V positif	—	ARRET CHAUFFAGE
	Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires. Le délai de basclement du mode Confort vers le mode Eco est de l'ordre de 12 secondes.

Si vous n'avez pas réussi à résoudre votre problème, contactez un professionnel en vous munissant préalablement des références de votre appareil. Relevez la température de la pièce et votre système de programmation éventuel. Vous pourrez également avoir à communiquer les informations figurant dans la partie Informations du Menu Expert.

Identification de l'appareil

Avant tout appel à notre service avant et après vente, pensez à identifier la référence et le numéro de série de l'appareil. Ces informations sont inscrites sur l'étiquette signalétique, qui est située sur le côté droit de l'appareil.

(Photos non contractuelles)

A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N° de constructeur

Caracteristique Techniques mesurées et calculées conformément au RÉGLEMENT (UE) 2015/1188.
Références du modèle	R4GHbis-i2g / R4GVbis-i2g / R4GBbis-i2g
Caracteristique	Symbole	Valeur	Unité
Puisance thermique
Puisance thermique nominale	P nom	0,8 à 2,0	kW
Puisance thermique minimale	P min	0,0	kW
Puisance thermique maximale continue	P max,c	2,0	kW
Consommation d'électricité auxiliaire
A la puissance thermique nominale	el max	0,000	kW
A la puissance thermique minimale	el min	0,000	kW
En mode veille	el sb	0,00057	kW
	el sb	0,570	W
Type de contrôle de la puissance thermique / de la température de la pièce
Caracteristique	Unité	Information complémentaire
Contrôle électronique de la température pièce et programmateur hebdomadaire.	oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de présence.	oui	Option non disponible sur les modèle Bas (R4GBbis-i2g)
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte.	oui
Option de contrôle à distance.	oui
Contrôle adaptif de l'activation.	oui	Option non disponible sur les modèle Bas (R4GBbis-i2g)
Limitation de la durée d'activation.	non
Capeur à globe noir.	non
Coordonnées de contact	Idem dernieré de couverture

Warning p 26

Déclaration de conformité RED Directive 2014/53/UE p 27

1 - Installation du radiateur p 28

Nous vous remercions de votre choix et de votre confiance.

Le radiateur chaleur douce à inertie MARADJA Pilotage Intelligent Connecté que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Garantie

DOCUMENT À CONSERVER PAR L'UTILISATEUR, À PRÉSENTER UNIQUÉMENT EN CAS DE RÉCLAMATION

La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. ■ Atlantic assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'utilisateur. - Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. - Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

TYPE DE L'APPAREIL*:

N° DE SÉRIE*:

NOM ET ADRESSE DU CLIENT :

• Ces renseignements se trouvent sur la plaque signalétique, côté droit de l'appareil.

BIP

Rue Monge - BP 65

F-85002 LA ROCHE SUR YON

www.atlantic.fr

Cachet du distributeur
