FOIRE AUX QUESTIONS - FORMAT FDF 9557 XS FRANKE

Comment installer le FRANKE FORMAT FDF 9557 XS ?

Pour installer le FRANKE FORMAT FDF 9557 XS, commencez par vous assurer que l'espace de montage est propre et sec. Suivez les instructions fournies dans le manuel d'installation, en veillant à fixer correctement le robinet et à connecter les tuyaux d'eau. Assurez-vous également d'utiliser des joints d'étanchéité appropriés.

Quels sont les dimensions du FRANKE FORMAT FDF 9557 XS ?

Les dimensions du FRANKE FORMAT FDF 9557 XS sont 95 cm de largeur et 57 cm de profondeur. Veillez à vérifier les dimensions de votre espace de cuisine avant l'achat.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions pour s'assurer qu'elles sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou le cartouche du robinet. Consultez le manuel d'utilisation pour des instructions détaillées.

Comment nettoyer le FRANKE FORMAT FDF 9557 XS ?

Pour nettoyer le FRANKE FORMAT FDF 9557 XS, utilisez un chiffon doux et de l'eau chaude savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface. Pour les taches tenaces, un nettoyant doux pour inox peut être utilisé.

Est-ce que le FRANKE FORMAT FDF 9557 XS est compatible avec tous les types de cuisine ?

Oui, le FRANKE FORMAT FDF 9557 XS est conçu pour s'adapter à une variété de styles de cuisine grâce à son design moderne et épuré. Assurez-vous simplement que les dimensions correspondent à votre espace.

Où puis-je trouver des pièces de rechange pour le FRANKE FORMAT FDF 9557 XS ?

Les pièces de rechange pour le FRANKE FORMAT FDF 9557 XS peuvent être achetées auprès de revendeurs agréés FRANKE ou directement sur le site officiel de FRANKE. Assurez-vous de fournir le modèle précis lors de votre commande.

MODE D'EMPLOI FORMAT FDF 9557 XS FRANKE

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la première classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

Entretien

• Avant de procéder à toute opération d'entretien, stopper la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

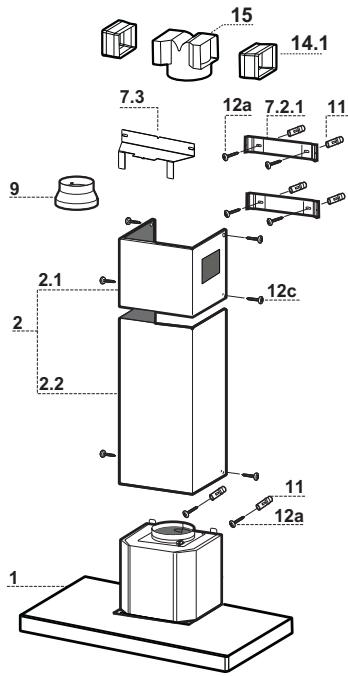

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction Ø 150-120 mm
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

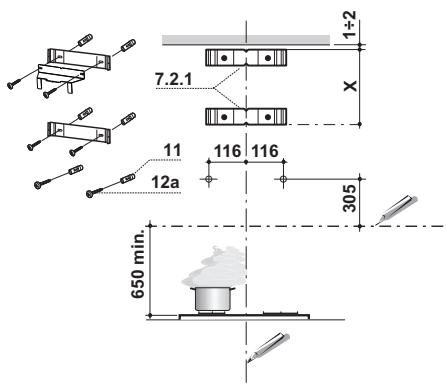

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 305 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 0.8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis VR pour niveler le corps hotté.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

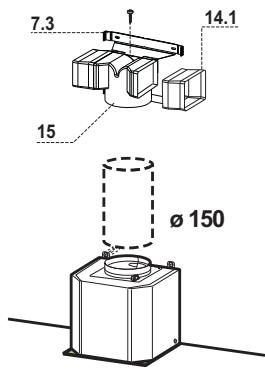

SORTIE Air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de 150 ~mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotter sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

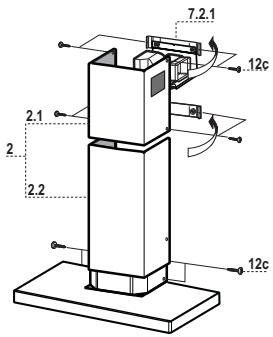

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; référer jusqu'à la butée.
• Fixer létalement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer létalement la partie inférieure au corps hotter, à l'aide des deux 2 vis 12c fournies.

Tableau des commandes

Touche	Led	Fonction
T1	-	Coupe le moteur.
T2	Fixe	Démarre le moteur en première vitesse.
T3	Fixe	Démarre le moteur en deuxieme vitesse.
	La led de la vitesse programmée clignote une fois par seconde	En gardant appuyé pendant 2 secondes, branche et débranche la fonction Delay.Branche l'extinction automatique (Moteur + Éclairage) différée de 30'.Adapté pour compléter l'élimination d'odeurs résiduelles. Activable à partir de n'importe queille position avec la fonction Intensive désactivée.Pour désactiver, appuyer sur la touche ou couper le moteur.
T4	Fixe	Démarre le moteur en troisieme vitesse.
	Clignote deux fois par seconde	Branche et débranche la fonction Intensive.Cette vitesse est temporisée à 10 minutes. À la fin du temps, le système returnne automatiquement à la vitesse précédemment sélectionnée. Pour la désactiver, appuyer sur la touche ou éteindre le moteur. Elle n'est pas activable si la fonction Delay est active.
L	-	Branche et débranche l'éclairage à l'intensité maximum
	-	En gardant appuyé pendant 2 secondes, branche et débranche l'éclairage à intensité réduite.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

Ouvrir le couvercle du spot. - Retirer l'ampoule à halogène de sa douille. - La replacer avec une ampoule neuve ou ayant les mêmes caractéristiques, en faisant attention d'introduire correctement les deux broches dans le siège de la douille. - Refermer le couvercle du spot.
