Type de produit	Robot de tonte
Marque	GARDENA
Modèle	SILENO+ 2000
Alimentation électrique	100-240 V, 50-60 Hz via bloc d'alimentation
Batterie	Lithium-ion rechargeable intégrée
Capacité de tonte	Variable selon réglages; environ 60-70 m² par heure (estimation)
Surface maximale recommandée	Environ 2000 m² (suggestion d'après le nom)
Système de guidage	Câble périphérique et câble guide
Station de charge	Incluse; pose sur surface horizontale
Fonctions principales	Tonte automatique, retour à la station, minuterie programmable, code PIN, test de passage étroit
Réglages	Minuterie, largeur de couloir, hauteur de coupe (non spécifié)
Sécurité	Bouton STOP, code PIN à 4 chiffres, détection de levage (non spécifié)
Entretien courant	Nettoyage des lames, vérification des câbles, station de charge
Pièces détachées	Câble périphérique, câble guide, coupleurs, connecteurs, lames de rechange
Réparabilité	Pièces disponibles sur le site GARDENA; manuel d'utilisation complet en ligne
Garantie	Selon conditions GARDENA (non précisé dans la notice)

FOIRE AUX QUESTIONS - SILENO+ 2000 GARDENA

Où placer la station de charge du robot tondeuse ?

Placez la station de charge à un endroit central de la zone de tonte, avec un grand espace ouvert face à elle, sur une surface horizontale.

Comment installer le câble périphérique ?

Faites courir le câble en un circuit fermé autour de la zone de travail. Formez un œillet au point de connexion du câble guide. Branchez les extrémités aux bornes AL et AR de la station de charge.

Comment connecter le câble guide ?

Placez le câble guide sous la station de charge dans la voie marquée GUIDE. Branchez le connecteur à la broche G1. Posez-le à au moins 2 mètres de la station et reliez-le au câble périphérique avec les coupleurs fournis.

Comment démarrer le robot pour la première fois ?

Ouvrez le carter en appuyant sur STOP. Mettez l'interrupteur principal en position 1. Suivez la série de démarrage pour définir un code PIN à 4 chiffres. Appuyez sur START et fermez le carter.

Comment régler la minuterie de tonte ?

Dans le menu, utilisez la fonction Minuterie pour définir les heures et jours de tonte. Ajustez le temps en fonction de la taille de votre pelouse : un passage trop fréquent donne un aspect piétiné, trop rare une tonte irrégulière.

Comment tester si le robot passe dans un passage étroit ?

Placez le robot dans la station de charge. Dans le menu, sélectionnez Config. de la zone de tonte > Zone X > Plus > Test. Appuyez sur OK, puis START. Vérifiez s'il suit le câble guide ; si non, ajustez la pose du câble.

Que faire si le robot ne trouve pas sa station de charge ?

Vérifiez que le câble guide est correctement posé et que le câble périphérique forme une boucle fermée. Utilisez la fonction Test pour vérifier le passage. Vous pouvez aussi ajuster la largeur de couloir dans les réglages.

Comment changer le code PIN ?

Le code PIN est défini lors du premier démarrage. Pour le modifier, référez-vous au manuel d'utilisation complet. Par défaut, il peut être réinitialisé via une procédure spécifique (non détaillée dans ce guide rapide).

Quel entretien nécessite le robot ?

Nettoyez régulièrement les lames et la carrosserie. Vérifiez l'état des câbles périphérique et guide. Remplacez les lames si nécessaire. Consultez le manuel pour l'entretien saisonnier.

Où trouver des pièces détachées comme les câbles ou les lames ?

Les pièces détachées (câble périphérique, câble guide, coupleurs, connecteurs, lames) sont disponibles sur le site officiel GARDENA (www.gardena.com) ou chez les revendeurs agréés.

MODE D'EMPLOI SILENO+ 2000 GARDENA

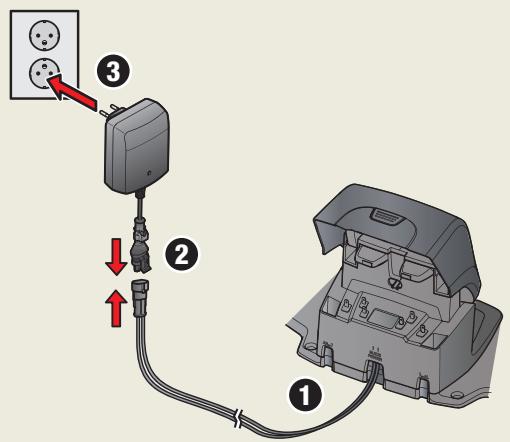

1. Installation et branchement de la station de charge

Voir chapitres 3.2 du manuel d'utilisation

1. Placez la station de charge à un endroit central de la zone de tonte, avec un grand espace ouvert face à elle, et sur une surface relativement horizontale.
2. Branchez le câble d'alimentation à la station de charge et à l'alimentation.
3. Branchez l'alimentation électrique sur une prise murale de 100-240 V.

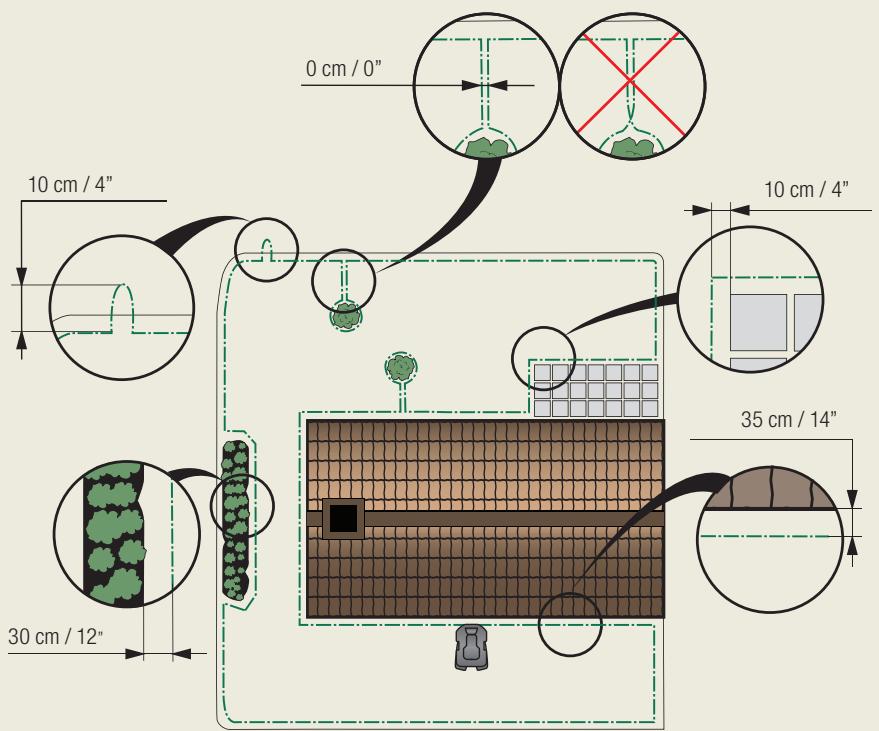

2. Chargement de la batterie et pose du câble périphérique

Voir chapitres 3.3 et 3.4 du manuel d'utilisation

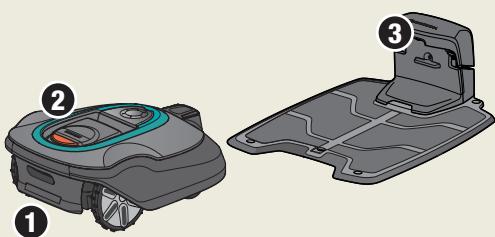

1. Placez la tondeuse robot dans la station de charge pour charger la batterie pendant la pose du cable périphérique. Mettez l'interrupteur principal en position 1.
2. Faites courir le cable périphérique en veillant à ce qu’il forme un circuit fermé tout autour de la zone de travail.
3. Faites un œillet au point où le câble guide sera connecté ultérieurement (voir point 3.4).

1. Interrupteur principal
2. Bouton STOP
3. LED de fonctionnement du câble périphérique et du câble guide
4. Écran d'affichage
5. Clavier

3. Connexion du câble périphérique

Voir chapitres 3.5 du manuel d'utilisation

1. Ouvrez le connecteur et placez les extrémités du câble dans les rainures de chaque connecteur.
2. Serrez les connecteurs à l'aide d'une pince.
3. Coupez tout excédent de câble périphérique. Coupez 1 à 2 cm au-dessus des connecteurs.

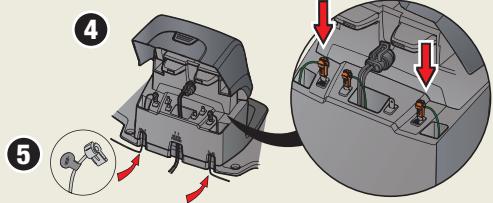

4. Enforcez le connecteur sur les broches métalliques, indiquées par un AL (gauche) et AR (droite) sur la station de charge. Il est important que le cable de droite soit connecté à la broche de droite et le cable de gauche, à la broche de gauche.
5. Étiquetez les câbles à l'aide des marqueurs fournis. Il est ainsi plus facile de rebrancher les fils correctement.

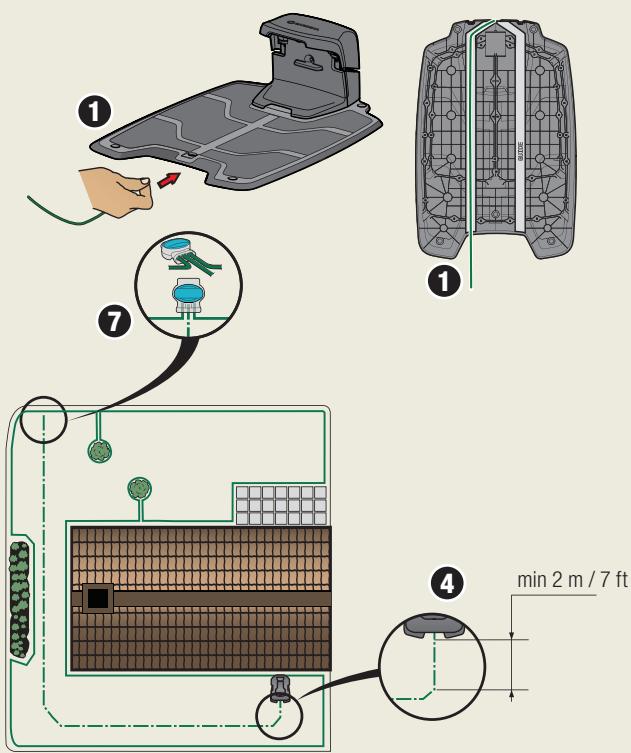

4. Pose et branchement du câble guide

Voir chapitre 3.6 du manuel d'utilisation

1. Placez le cable guide sous la station de charge, en utilisant l'une des voies de guidage possédant le marquage « GUIDE »
2. Branchez le connecteur au câble guide de la même façon que le câble périphérique, conformément aux instructions ci-dessus.
3. Branchez le connecteur à la broche de contact indiquée par G1 (guide) sur la station de charge.
4. Posez le câble guide à au moins 2 mètres de la partie frontale de la station de charge.
5. Acheminez le câble guide jusqu'au point du câble périphérique où il doit être connecté. Évitez de poser le câble dans des angles serrés.
6. Coupez le câble périphérique à l'aide d'une pince coupante au centre de l'œillet que vous avez fait au point 2.3.
7. Branchez le câble guide au câble périphérique à l'aide des coupleurs fournis. Pressez complètement les coupleurs à l'aide d'une pince.

En complément de ce Guide rapide, des vidéos d'installation étape par étape sont disponibles sur le site Web de GARDENA, sur www.gardena.com

Alimentation électrique

Cableasse tension

Cable périphérique et coupleurs

Cavaliers

Connecteurs

Règle

5. Démarrage et arrêt

Voir chapitres 4.4 et 4.5 du manuel d'utilisation

Démarrage

1. Ouvrez le carter en appuyant sur le bouton STOP.
2. Mettez l'interrupteur principal en position 1. Quand vous faites ceci pour la première fois, une série de démarrage commence au cours de laquelle vous sélectionnez un code PIN à quatre chiffres, notamment.
3. Appuyez sur le bouton START.
4. Fermez le carter.

Arrêt

Appuyez sur le bouton STOP.

6. Réglez la tondeuse robot en fonction de votre pelouse

Voir chapitres 6.3, 6.5, 6.7 et 6.8 du manuel d'utilisation

Voici quelques astuces sur les principaux réglages de votre tondeuse robot.

Tous les réglages de votre tondeuse robot s’opèrent par le biais des fonctions du menu.

Réglez la tondeuse en fonction de la taille de votre pelouse

Les résultats de tonte dépendent du temps de tonte. Ajustez le temps de tonte en fonction de votre pelouse à l'aide de la fonction Minuterie.

Si la tondeuse passe trop souvent, la pelouse aura l'air piétiné.

Si la tondeuse passe trop rarement, la pelouse ne sera pas tondue convenablement.

Minuterie

Vous décidez les heures de la journée et les jours de la semaine pour la tonte de votre pelouse. Lorsque vous régalez la minuterie, tenez compte du fait que le robot de tonte tond environ l'équivalent du nombre de mètres carrés par heure et par jour indiqué dans le tableau Capacité de travail.

Tableau Capacité de travail
Modèle	Environ m2par heures et par jour
GARDENA R100Li / R100LiC	59
GARDENA R130Li / R130LiC	68
GARDENA R160Li / R160LiC	70

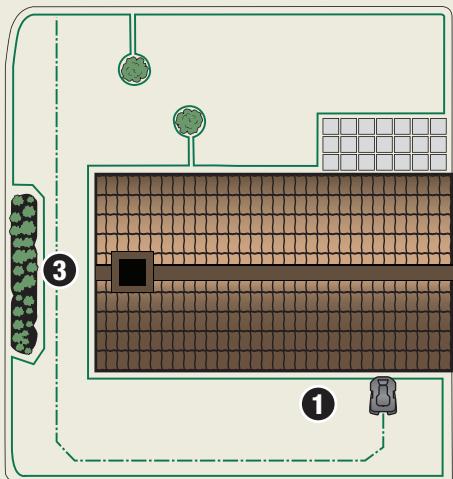

Essayer de faire passer la tondeuse dans des passages étroits

Les passages étroits de votre pelouse compliquent la tâche de la tondeuse pour trouver la station de charge. Utilisez la fonction Test pour voir si la tondeuse peut passer dans le passage le plus étroit.

1. Placez la tondeuse dans la station de charge.
2. Sélectionnez Test dans le menu du robot tondeuse (Config. de la zone de tonte > Zone X > Plus > Test) et appuyez sur OK. Appuyez ensuite sur le bouton START et fermez le capot.
3. Vérifiez si la tondeuse suit le câble guide le long du passage.

a. Si la tondeuse traverse le passage, le test est alors réussi. b. Si la tondeuse robot ne peut pas traverser le passage : vérifie que le cable guide a été posé conformément aux instructions du chapitre 3.6 du manuel d'utilisation.

Il est également possible d'ajuster la largeur de couloir du câble guide. Voir chapitre 6.7 du manuel d'utilisation.
