EMPIRE GREENPOWER - Hotte aspirante MEPAMSA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	MEPAMSA
Modèle	EMPIRE GREENPOWER
Largeur disponible	548, 598, 698, 798, 898 mm
Profondeur	440 mm
Hauteur (gamme ajustable)	330 à 650 mm
Distance minimale au plan de cuisson	650 mm
Diamètre de raccordement	120 / 150 mm
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3 + intensive (6 minutes)
Commande	Boutons poussoirs (T1-T4, L)
Éclairage	LED (classe 1M, max 7 μW)
Filtres à graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon (optionnel)	Actif, non lavable, remplacement tous les 4 mois
Arrêt différé	30 minutes (moteur + lumière)
Fonction intensive	6 minutes temporisée, retour automatique à la vitesse précédente
Type d'installation	Aspirante ou recyclage (avec kit charbon)
Matériau	Acier inoxydable
Poids net (estimé)	15 kg
Entretien	Nettoyage avec chiffon humide et détergent neutre

FOIRE AUX QUESTIONS - EMPIRE GREENPOWER MEPAMSA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte. Pour les cuisinières à gaz, respectez les instructions du fabricant si elles spécifient une distance supérieure.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques se nettoient tous les 2 mois (ou plus souvent en cas d'usage intensif). Ils peuvent être lavés au lave-vaisselle. Ouvrez le panneau, retirez les filtres en les poussant vers l'arrière, lavez-les sans les plier, séchez-les bien et remontez-les avec les poignées vers l'extérieur.

À quelle fréquence remplacer le filtre à charbon ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 4 mois (ou plus souvent en cas d'usage intensif). Ouvrez le panneau, retirez les filtres à graisse, puis les filtres à charbon saturés, et installez les neufs.

Comment installer la hotte en version aspirante ?

Raccordez la hotte à un conduit d'évacuation extérieur via un tuyau rigide ou flexible de 120 ou 150 mm de diamètre. Utilisez la bride de réduction fournie pour le diamètre 120 mm. Fixez le tuyau avec des colliers adaptés. Assurez-vous que la hotte est bien mise à la terre.

Peut-on utiliser la hotte en version recyclage ?

Oui, il faut acheter le kit de filtre à charbon actif (optionnel). Installez la tappe filtrante sur la sortie d'air avec 4 vis, puis fixez la grille de direction avec 2 vis. Les filtres à charbon doivent être remplacés régulièrement.

Comment activer la fonction d’arrêt différé ?

Appuyez sur la touche T3 pendant 2 secondes : l'arrêt différé de 30 minutes (moteur + lumière) s'active. Les touches T1+(T2/T3/T4) clignotent. Vous pouvez encore changer la vitesse pendant le décompte.

Que faire si la hotte ne fonctionne plus ?

Vérifiez que la hotte est correctement branchée et que l'interrupteur bipolaire est en position marche. Vérifiez le fusible ou le disjoncteur. Si le problème persiste, contactez le service technique pour toute réparation.

Comment remplacer l’ampoule LED ?

La hotte est équipée d'une ampoule LED classe 1M. Pour la remplacer, contactez le service d'assistance technique : l'ampoule n'est pas accessible à l'utilisateur. Ne regardez pas directement le faisceau avec des instruments optiques.

La hotte est-elle compatible avec une cuisson au gaz ?

Oui, mais vous devez respecter la distance minimale de 650 mm (ou celle spécifiée par le fabricant de la cuisinière à gaz si elle est supérieure). Assurez une aération suffisante de la pièce pour éviter le retour des gaz de combustion.

Comment ouvrir le panneau de la hotte ?

Tirez simplement le panneau vers l'avant : il se bloque dans la position souhaitée. Pour nettoyer, utilisez un chiffon humide avec un détergent neutre sur les faces intérieure et extérieure. Ne pas utiliser d'éponges mouillées ni de produits abrasifs.

MODE D'EMPLOI EMPIRE GREENPOWER MEPAMSA

mepamsa

INSTRUCCIONES PARA CAMPANAS PURIFICADORAS

INSTRUÇÕES PARA CAMPANAS PURIFICADORAS

MODELO EMPIRE

INDICE

ES

CONSEJOS Y SUGERENCIAS....3

CARACTERÍSTICAS 6

INSTALACIÓN 7

USO....10

MANTENIMIENTO 11

ÍNDICE

PT

CONSELHOS E SUGESTÕES....13

CARACTERÍSTICAS 16

INSTALAÇÃO....17

UTILIZAÇÃO 20

MANUTENÇÃO....21

Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

INSTALACIÓN

• El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
• La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).
• Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.
• Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada.

Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

• No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).
• Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en

combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

• Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.
• Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.

- Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

- No realice flambeados bajo la campana: se podría producir un incendio.

- Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

- ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

MANTENIMIENTO

• Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.
• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).
• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas.
• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente.
• Limpie la campana con un paño húmedo y un detergente líquido suave.

El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

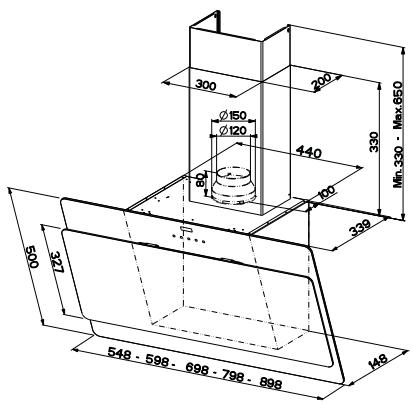

Dimensiones

Componentes

Ref.	Cant.	Componentes del producto
1	1	Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.
2.1	1	Chimenea Superior
2.2	1	Camino Inferior
8	1	Rejilla de dirección de salida del aire
9	1	Brida
15	1	Angular
16	1	Tapa filtrante
Ref.	Cant.	Componentes de Instalación
7.2.1	2	Bridas de fijación chimenea superior
11	6	Tacos
11a	2	Tacos SB 12/10
12a	6	Tornillos 4,2 x 44,4
12c	10	Tornillos 2,9 x 6,5
12d	6	Tornillos 2,9 x 9,5
	Cant.	Documentación
	1	Manual de instrucciones

Perforación pared y Fijación bridas

Trazar en la pared:

. una línea Vertical hasta el techo o al límite superior, al centro de la zona prevista para el montaje de la campana;
. una línea Horizontal a 788 mm min. sobre el Plano de Cocción.
. Marcar un punto (1) sobre la línea horizontal a 164 mm a la derecha de la línea vertical de referencia.
. Repetir esta operación por la parte opuesta, verificando su nivelación.
. Marcar como se indica, un punto de referencia (2) a 140 mm desde la línea vertical de referencia, y 540 mm sobre el plano de cocción.
. Repetir esta operación por la parte opuesta, verificando su nivelación.
. Perforar ∅ 12 mm los puntos (1) marcados.
. Perforar ø 8 mm los puntos (2) marcados.
. Introducir los tacos con bridas 11a en los orificios (1) y atornillar.
. Introducir los tacos 11 en los orificios (2).

Para instalación con chimenea decorativa: (Opcional)

• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (muescas) en la línea vertical de referencia.
  . Marcar los centros de los orificios de la brida.
  . Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.
  . Marcar los centros de los orificios de la brida.
  . Perforar ø 8 mm los puntos marcados.
  . Introducir los tacos 11 en los orificios.
  . Fijar las bridas utilizando los 2 tornillos 12a (4,2 x 44,4) en dotación.

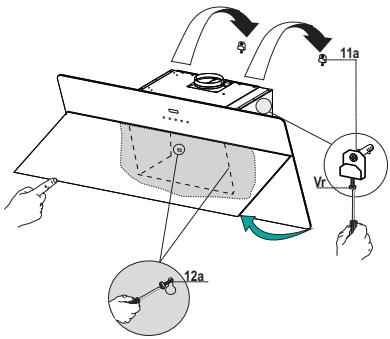

Montaje Cuerpo Campana

• Abrir las puertas/la puerta (ver sección del Panel de Apertura)
• Quitar los Filtros antigrasa operando en las manijas específicas.
• Regular los dos tornillos Vr, de las bridas 11a, al inicio de la carrera.
• Enganchar el cuerpo de la campana a las 2 bridas 11a.
  Desde el interior del cuerpo de la campana operar en los tornillos Vr para nivelar el Cuerpo de la Campana.
• Atornillar el tornillo de seguridad 12a.
• Cerrar las puertas/ la puerta.

Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de 150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

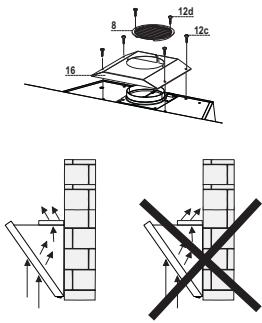

En la instalación en Versión Filtrante hay que comprar el kit Car-tucho al carbón activado.

• Atornillar la tapa filtrante en la salida del aire, usando cuatro tornillos 12c (2,9 x 6,5).
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12d (2,9 x 9,5) en dotación.

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

Montaje Chimenea

La chimenea se debe instalar solo si la campana está conectada en versión aspirante

- Fijar el angular 15 en el cuerpo de la campana con los tornillos 12d (2,9 x 9,5) en dotación.

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12e (2,9x9,5) en dotación

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9x9,5) en dotación.

Tablero de mandos

T1	T2	T3	T4	L
|	|	|	|	|
○	1	2⊕	3i	☀️

Tecla	Función
T1	Apaga el motor.	-
T2	Enciende el motor a la primera velocidad	Las teclas T1 + T2 están encendidas.
T3	Enciende el motor a la segunda velocidad	Las teclas T1 + T3 están encendidas.
	Presionada por 2 segundos, activa el apagado retrasado en 30 minutos (motor+luces). Con la función activa es posible cambiar la velocidad de ejercicio.	Las respectivas teclas T1 + (T2 o T3 o T4) parpadean.
T4	Enciende el motor a la tercera velocidad	Las teclas T1 + T4 están encendidas.
	Presionada por 2 segundos activa la velocidad intensiva temporizada en 6 minutos, al final de los cuales regresa a la velocidad implementada precedentemente. Adecuada para enfrentar las máximas emisiones de humos de cocción.	La tecla parpadea.
L	Enciende y apaga la instalación de iluminación a la máxima intensidad.	Tecla encendida

Apertura panel

• Abrir el panel tirándolo.
• El panel se bloqueará en cualquier posición se ponga.
• Limpiarlo externamente con un paño húmedo y detergente líquido neutro.
• Limpiarlo también internamente utilizando un paño húmedo y detergente neutro; no utilizar paños o esponjas mojadas, ni chorros de agua, no utilizar sustancias abrasivas.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Abrir los confort panel tirando de ellos.
• Quitar los filtros uno a la vez, apretándolos hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.
• Lavar los filtros sin doblarlos, dejando que se sequen bien antes de volver a montarlos (si la superficie de los filtros cambia de color, no influye en el correcto funcionamiento y eficacia de los filtros).
• Volver a colocarlos prestando atención a que las manillas queden hacia la parte exterior.
• Volver a cerrar el confort panel.

Filtros antiolor (Versión filtrante)

No se pueden lavar ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso.

SUSTITUCIÓN DE LOS FILTROS DE CARBÓN ACTIVO

• Abrir el Panel Aspirante tirándo de él.
• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor de carbón activo saturado, de la manera indicada (A).
• Montar los nuevos filtros (B).
• Montar los filtros antigrasa metálicos, el Panel Aspirante.

Iluminación

Atención : Este aparato está provisto de una luz LED blanca de clase 1 M según la norma EN 60825-1: 1994 + A1:2002 + A2:2001; máxima potencia óptica emitida@439nm: 7μW. No observar directamente con instrumentos ópticos (catalejo, lupa......)

. Para la sustitución ponerse en contacto con la Asistencia Técnica. ("Para la compra dirigirse a la asistencia técnica").

As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalação ou utilização incorreta ou imprópria.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente,

a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

- No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.

• Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar.
• Utilize apenas parafusos e peças pequenas apropriadas para o exaustor.
  Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.
• Ligue o exaustor à fonte de energia através de um interruptor bipolar com, pelos menos, 3 mm de distância entre os contactos.

UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.

- As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vigiadas.

- " CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura."

MANUTENÇÃO

• Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.
• Limpe e/ou substitua os filtros, respeitando os intervalos especificados pelo fabricante (perigo de incêndio).
• Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça.
• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso.
• Limpe o exaustor com um pano húmido e detergente líquido neutro.

O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

Dimensões

Componentes

Ref.	Qtd	Componentes do produto
1	1	Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros
2.1	1	Chaminé Superior
2.2	1	Chaminé Inferior
8	1	Grade direcionada de saída do ar
9	1	Flange
15	1	Cantoneira
16	1	Tampa filtrante
Ref.	Qtd	Componentes de instalação
7.2.1	2	Suportes de fixação da chaminé superior
11	6	Buchas
11a	2	Buchas SB 12/10
12a	6	Parafusos 4,2 x 44,4
12c	10	Parafusos 2,9 x 6,5
12d	6	Parafusos 2,9 x 9,5
	Qtd	Documentação
	1	Manual de Instruções

Perfuração da parede e fixação dos suportes

Marque na parede:

• Uma linha vertical até ao tecto ou ao limite superior, a meio da zona prevista para montagem do exaustor;
• Uma linha horizontal, pelo menos, 788 mm acima da placa do fogão.
• Marque um ponto (1) sobre a linha horizontal, 164 mm à direita da linha de referência vertical.
• Repita a operação do lado oposto, verificando a nivelação.
• Marque um ponto de referência (2) como indicado, a 140 mm de distância da linha de referência vertical e 540 mm acima da placa do fogão.
• Repita a operação do lado oposto, verificando a nivelação.
• Com uma broca de φ 12 mm, fure os pontos (1) marcados.
• Com uma broca de φ 8 mm, fure os pontos (2) marcados.
• Introduza as buchas com suporte 11a nos furos (1) e aperte.
• Introduza a bucha 11 nos furos (2).

Para instalação com chaminé decorativa: (Opcional)

• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida), alinhando o centro deste (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Com uma broca de ∅ 8 mm, fure os pontos marcados.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

Montagem do corpo do exaustor

• Abra as portas/as porta (ver secção de abertura do painel)
• Remover os filtros de gorduras operacional em específico trata.
• Regular Vr dois parafusos, a 11a flanges, o preço inicial da corrida.
• Prenda o corpo do exaustor à 2 11a flanges. De dentro do corpo do exaustor para operar em para-fusos Vr para nivelar o corpo da Bell.
• Aperte o parafuso de bloqueio 12a.
• Feche as portas/as porta.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de φ 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..

SAÍDA DO AR PARA A VERSÃO FILTRANTE

Para instalação na versão filtrante é necessário comprar o kit facultativo Cartucho de carvão activo.

• Enrosque a tampa filtrante na saída de ar, utilizando quatro parafusos 12c (2,9 x 6,5).
• Fixe a grade direcionada 8 na saída do ar reciclado com 2 parafusos 12d (2,9 x 9,5) fornecidos com o aparelho.

LIGAÇÃO ELÉCTRICA

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

Montagem da chaminé

A chaminé deve ser instalata somente se o exaustor funciona na versão com saída ao exterior.

- Fixar a peça em angulo 15 au corpo do exaustor com os parafusos 12d (2,9 x 9,5) incluidos no produco.

Chaminé superior

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completa- mente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho.

Quadro de comandos

T1	T2	T3	T4	L
|	|	|	|	|
○	1	2○	3i	☀️

Tecla	Função
T1	Desliga o motor.
T2	Liga o motor com velocidade I	As teclas T1+T2 estão acesas.
T3	Liga o motor com velocidade II	As teclas T1+T3 estão acesas.
	Se for premida durante 2 segundos, activará o desligamento automático diferido de 30 minutos (Motor+Luzes). Com esta função activada é possível mudar a velocidade de serviço.	As respectivas teclas T1+ (T2 ou T3 ou T4) piscam.
T4	Liga o motor com velocidade III	As teclas T1+T4 estão acesas.
	Se for premida durante 2 segundos, activará a velocidade intensiva temporizada a 6 minutos.Decorrido este período de tempo, o sistema regressa à velocidade a que estava anteriormente. É indicada para condições de máxima emissão de fumos de cozedura.	A tecla pisca.
L	Liga e desliga o sistema de iluminação com intensidade máxima.	Tecla acesa

Abertura do painel

• Abra o painel, puxando-o para fora.
• O painel fixar-se-á em qualquer posição em que seja colocado.
• Limpe a parte de fora com um pano húmido e detergente líquido neutro.
• Limpe-o também interiormente, utilizando um pano húmido e detergente neutro. Não utilize panos ou esponjas molhados nem jactos de água. Não use substâncias abrasivas.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.
• Abra o painel Comfort, puxando-os.
• Desmonte os filtros, um de cada vez, empurrando-os em direcção à retaguarda do grupo ao mesmo tempo que os puxa para baixo.
• Lave os filtros, evitando dobrá-los, e deixe-os secar antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se pode verificar, não prejudica de modo nenhum a sua eficácia.)
• Monte-os de novo, tendo o cuidado de manter a pega virada para a parte visível exterior.
• Feche o painel Comfort.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Abra o painel Comfort, puxando-os.
• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A)
• Monte o filtro novo prendendo-o na sua sede.(B)
• Reinstale os filtros metálicos antigordura.
• Feche o painel Comfort.

Iluminação

Atenção! Este aparelho é provido de uma luz LED branca classe 1M segundo a norma EN 60825-1: 1994 + A1:2002 + A2:2001; potência óptica máxima emitida@439nm: 7μW. Não observar directamente com instrumentos ópticos (binóculo, lente de ampliação....).

- Para substituição, contacte a assistência técnica. ("Para compra, dirija-se à assistência técnica").

CE
