MODE D'EMPLOI LIDO 1200 CLEAN-R ROBLIN

Scannez et découvrez ! http://www.roblin.fr/ Pour scanner, téléchargez l'app Unitag gratuite sur unitag.io/app

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de l gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notic qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil

1 RACCORDEMENT ÉLECTRIQUE.

- La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 x 0,75 mm ^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'int - rieur de la hotte

- Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire ave une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pa être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'ai ambiant de la pièce où est installée la hotte.
• La dépression maximum crée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psy-chiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connais-sance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage.

1) Ouvrir le colis de la hotte.

• PERCAGE DU PLAFOND

2) Fig. 1 : A l'aide d'un fil à plomb reporter au plafond (A) le centre (I) du plan de cuisson (B). Tracer les axes (C) parallèlement au plan de cuisson.
3) Fig. 2 : Positionner le gabarit (D) de perçage en alignant les axes tracés (C) et le centre (I) avec ceux du gabarit (D). Tracer les centres des différents perçages à effectuer.
4) Fig. 3 : Retirer le déflecteur (R) du support de hotte (S) en dévissant les 4 vis (F). Retire le tiroir (G) du déflecteur (filtre a charbon) bloqué par deux vis non ré-utilisable après enlevemen

• FIXATION DU SUPPORT DE HOTTE

5) Percer le plafond à l'endroit de la pose, dont un trou de ∅ 40 (E) qui permet le passage de l'alimentation suivant la (Fig.4). Si le plafond est en béton, employer 4 chevilles en fonte (H) pour ∅ 10 (ne pas utiliser de chevilles en plastique ou nylon). Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 5). Fixer solidement le support de hotte à l'aide de 4 tiges filetées ∅ 10 mm (J)
6) Remettre le déflecteur (R) sur le support de conduit (S) à l'aide des vis (F)
7) Fig. 6/7 : Installer un tuyau télescopique (K) entre la sortie de l'appareil (L) et l'entrée du déflecteur (R). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
8) Fig. 8 : Fixer la boîte moteur (M) sur le support de hotte (S) à la hauteur désirée. Votre hotte est réglable en hauteur par tranche de 50 mm ; les 8 vis (N) se logent dans les trous oblongs (O) permettant une mise à l'aplomb. (Fig. 5 & 6). L'orientation des commandes (P) est représentée sur le gabarit (Fig. 2/4).

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

9) Vérifier l'aplomb du conduit

• RACCORDEMENT

a- Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique).
b- Fig. 9 : Mette en place le haut de conduit (HC1) équipé d'une grille amovible (GR) en premier sur le support de hotte (S) avec 2 vis (Q).

L'emplacement de la grille doit être situé devant le tiroir (G) du déflecteur (R)

c- Fig. 10 assembler le haut de conduit (HC2) au haut de conduit (HC1) à la l'aide de 8 boutonnières (T) et des vis (Q).

c- Vérifier de nouveau l'aplomb du conduit

d- Fig. 11 Mettre en place les 2 éléments du bas de conduit (BC1) et (BC2).

10) Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspirtion.
11) Fig. 15 : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes (a)
12) Placer les filtres métalliques
13) Mettre en place les 2 + 2 déflecteurs (U

4 FONCTIONNEMENT

0 - + i 88 24r

A B C D E F G H

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et éteint le moteur d'aspiration à la dernière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.Active la fonction alarme de saturation des filtres charbon (recyclage)	Réduit la vitesse utilisée.Hotte hors tension et hors fonction:appuyez sur C tout en remettant la hotte sous tension, alors 2 traits défilent sur l'afficheur, relâchez le bouton : la configuration est possible pendant 3s.Configurez la fonction à l'aide d'un appui court sur la touche C :la fonction est active lorsque EF clignote 2 fois à l'afficheurla fonction est désactivée lorsque EFlcignote 1 fois à l'afficheur
D	Active le régime intensif à partir de n'importe quelle vitesse, même à moteur éteint ce régime est temporisé à 10 minutes, terme au bout duquel le système retourne à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite clignote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100m3/h pendant 10 minutes toutes les heures. Au bout de 24h, cette fonction s'arrête.Pour remettre à zéro l'alarme de filtre une fois déclenchée, appuyez sur la touche pendant envi-ron 3 secondes. Ces signalisations ne sont visibles que lorsque le moteur est éteint.	Affiche 24 et le point en bas à droite clignote tandis que le moteur est en service. Une fois la procédure terminée, la signalisation visualisée en précédence s'éteint.FF ou FG signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte.EF signale la nécessité de remplacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent également être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.Ces manipulations ne sont possible que lorsque le moteur et l'éclairage sont éteints
F	Active l'extinction automatique avec un délai de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importe quelle position; désactivé en appuyant sur la touche ou en éteignant le moteur.	Affiche alternativement la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et éteint l'éclairage principal.
H	Diminue ou augmente l'intensité lumineuse par un appui long.

5 CONSEILS D'UTILISATION

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionne l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement

- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflamme.

6 ENTRETIEN

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

- Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec u détergent liquide à l'eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

- Filtres a charbon

Les filtres a charbons ne peuvent être néttoyés, Ils nécessitent un remplacement a chaque trimestre a minimum ou plus si la la hotte est utilisée plus de trois heures par jours.

- Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

- Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

- Clean-air.

Les lampes UV ont une durée de vie d'environ 6000 heures selon l'utilisation de la hotte.

Les filtres Clean-air suivent le cycle de vie des lampes U.

L'échange d'une lampe UV s'accompagne automatiquement d'un remplacement du filtre clean-air co - respondent.

7 GARANTIE ET SERVICE APRÈS-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et so raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L'éclairage : lampes incandescentes, halogènes ...

- Les filtres

8 REMARQUES

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que e produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

9 CONSEILS POUR L'ECONOMIE D'ENERGIE.

Lorsque vous commencez à cuisiner, activer la hotte à la vitesse minimum pour contrôler l'humidité et éliminer les odeurs de cuisine.

Utilisez la vitesse intensive lorsque cela est strictement nécessaire.

Augmentez la vitesse de la hotte seulement lorsque la quantité de vapeur le requiert.

Veillez à ce que le ou les filtres de la hotte soient toujours propres, afin d'optimiser l'éfficacité anti-graisse et anti-odeurs.

Fiche de sécurité class 1, 250 V\~ 10A

2 poles + terre.

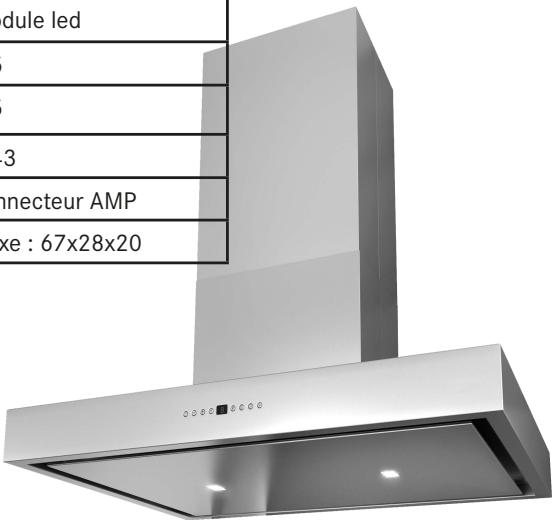

Type de lampe	Module led
Puissance de fonctionnement en Watt	4.5
Puissance maximale en Watt	4.5
Tension de fonctionnement en Volts	6.43
Type de connexion	connecteur AMP
Dimensions hors tout en mm	Lxlxe : 67x28x20

module led 3 3 connecteur AMP xe : 67x28x20

Plaque Signalétique de la hotte

La garantie commerciale fournie par la société FRANKE FRANCE SAS pour les produits de marque ROBLIN est limitée aux professionnels de la distribution. Elle est applicable à la France continentale, à la Corse, et aux DOM-TOM.

La garantie commerciale est une garantie de de 2 ans pièces (hors frais de main d'œuvre et déplacement). Elle s'applique à compter de la date de facturation de l'appareil au consommateur sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s'engage à l'orienter vers le service mis en place par ROBLIN afin d'organiser la prise en charge dans les meilleurs délais. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.

Les éléments à communiquer au service après-vente ROBLIN sont :

• Un descriptif de la panne constatée
• la référence commerciale du produit ainsi que son numéro de série
• la copie de facture d'achat du consommateur ainsi que ses coordonnées

Cette garantie s'applique à tous problèmes techniques ou fonctionnels. Sont exclues de la garantie commerciale :

• Les pannes concernant les accessoires ou les pièces consommables (filtres, ampoules ...),
• Les dommages, pannes et défauts imputables à des causes d'origine extérieure,
• Les dommages dus à la corrosion, à un mauvais branchement ou alimentation,
• Les dommages dus au non-respect des instructions fournies par ROBLIN (installation, montage,...),
• Les pannes résultant de la modification de la construction et des caractéristiques de l'appareil de marque ROBLIN,
• Les pannes et dommages survenant suite à l'utilisation de pièces détachées non conformes à celles fournies d'origine par ROBLIN ou à un défaut d'entretien,
• Les pannes résultant d'un usage professionnel ou commercial des appareils.

2. DISPONIBILITE DES PIECES DETACHEES

En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pièces détachées indispensables à l'utilisation de ses Produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.

JL ROBLIN MAÎTRE D'AIR

FRANKE FRANCE SAS

B.P. 13 - Avenue Aristide Briand

60230 - CHAMBLY (France)

www.roblin.fr

Service consommateur :

04.88.78.59.93
