MODE D'EMPLOI SILENO+ GARDENA

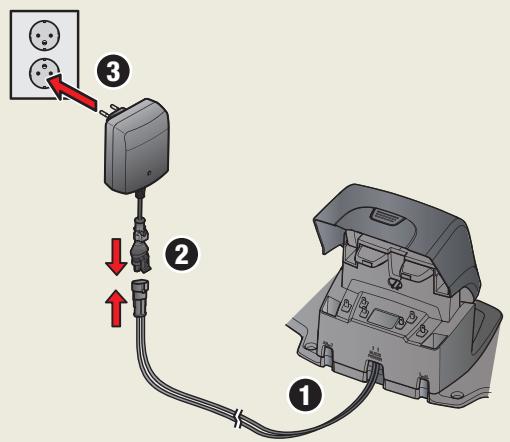

1. Installation et branchement de la station de charge
Voir chapitures 3.2 du manuel d'utilisation
- Placez la station de charge à un endroit central de la zone de tonte, avec un grand espace ouvert face à elle, et sur une surface relativement horizontale.
- Branchez le cable d'alimentationasse tensiona la station de charge et a l'alimentation.
- Branchez l'alimentation électrique sur une prise murale de 100-240 V.
2. Chargement de la batterie et pose du cable péripérique
Voir chapitres 3.3 et 3.4 du manuel d'utilisation

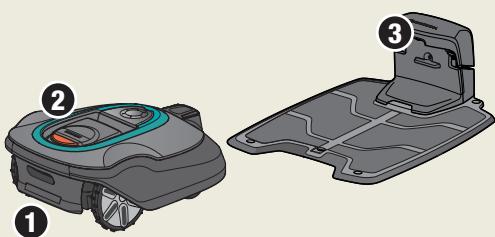

- Placez la tondeuse robot dans la station de charge pour charger la batterie pendant la pose du cable péripérique. Mettez l'interrupteur principal en position 1.

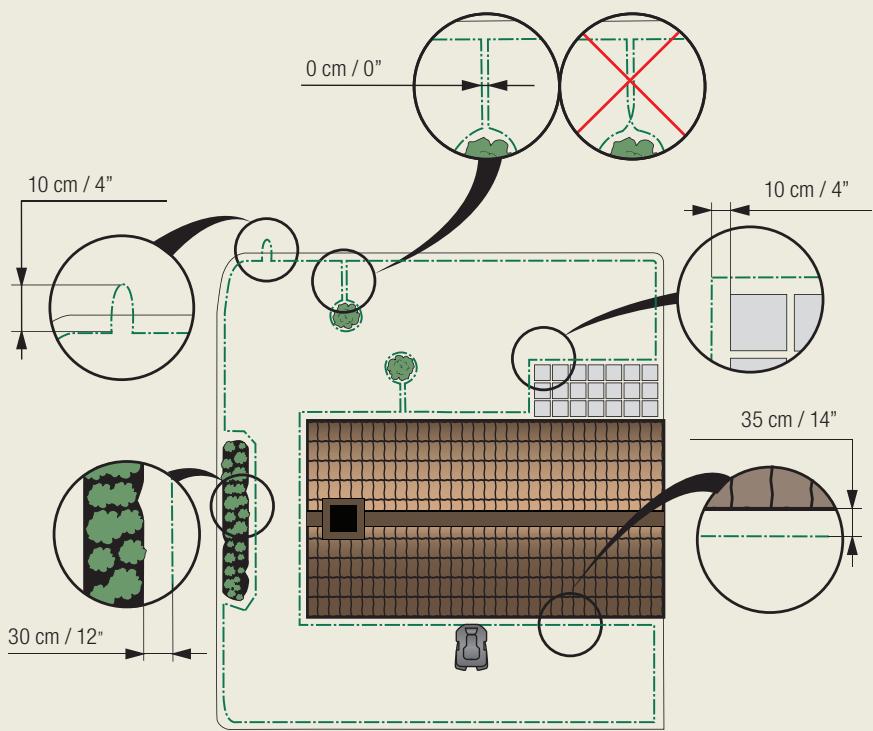

- Faitez courir le cable périphérique en veillant à ce qu'il forme un circuit fermé tout autour de la zone de travail.
- Faites un oeillet au point où le cable guide sera connecté ultérieurement (voir point 3.4).
- Interrupteur principal
- Bouton STOP
- LED de fonctionnement du cable périhérique et du cable guide
- Écran d'affichage
- Clavier
3. Connexion du cable péripérique
Voir chapitres 3.5 du manuel d'utilisation

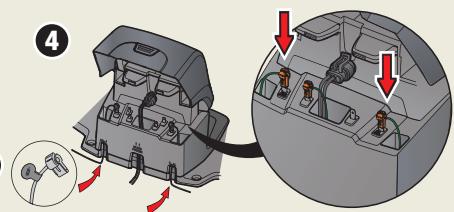

- Ouvrez le connecteur et place les extrémités du cable dans les rainures de chaque connecteur.
- Serrez les connecteurs à l'aide d'une pince.
- Coupez tout excédent de cable périphérique. Coupez 1 à 2 cm au-dessus des connecteurs.
- Enforcez le connecteur sur les broches métalliques, indiquées par un AL (gauche) et AR (droite) sur la station de charge. Il est important que le cable de droite soit connecté à la broche de droite et le cable de gauche, à la broche de gauche.
- Étiquetez les câbles à l'aide des marqueurs fournis. Il est ainsi plus facile de rebrancher les fils correctement.
5

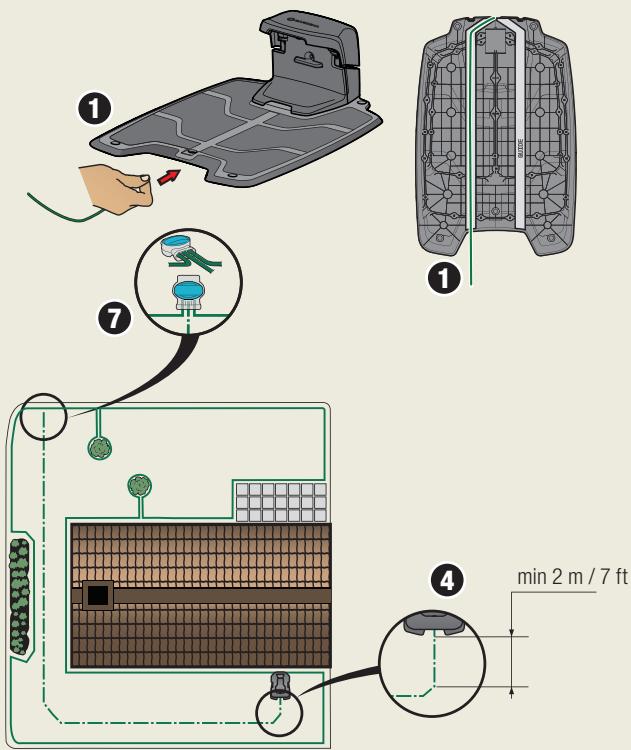

4. Pose et branchement du cable guide
Voir chapitres 3.6 du manuel d'utilisation
- Placez le cable guide sous la station de charge, en utilisant l'une des voies de guidage possedant le marquage « GUIDE »
- Branchez le connecteur au cable guide de la même façon que le cable périphérique, conformément aux instructions ci-dessus.
- Branchez le connecteur à la broche de contact indiquée par G1 (guide) sur la station de charge.
- Posez le cable guide à au moins 2 metres de la partie frontale de la station de charge.
- Acheminez le cable guide jusqu'au point du cable périhérique où il doit être connecté. Evitez de poser le cable dans des angles serrés.
- Coupe le cable périhérique à l'aide d'une pince coupante au centre de l'oeillet que vous avez fait au point 2.3.
- Branchez le cable guide au cable périhérique à l'aide des coupleurs fournis. Pressez complètement les coupleurs à l'aide d'une pince.
En complément de ce Guide rapide, des videos d'installation étape par étape sont disponibles sur le site Web de GARDENA, sur www.gardena.com
Alimentation électriche
Cableasse tension
Cable périhérique et coupleurs
Cavaliers
Connecteurs
Règle
5. Demarrage et arrêt
Voir chapités 4.4 et 4.5 du manuel d'utilisation
Démarrage
- Ouvrez le carter en appuyant sur le bouton STOP.
- Mettez l'interrupteur principal en position 1. Quand vous faites ceci pour la première fois, une série de démarrage commence au cours de laquelle vous sélectionnez un code PIN à quatre chiffres, notamment.
- Appuyez sur le bouton START.
- Fermez le carter.
Arret
Appuyez sur le bouton STOP.
6. Réglez la tondeuse robot en fonction de votre pelouse
Voir chapités 6.3, 6.5, 6.7 et 6.8 du manuel d'utilisation
Voici quelques astuces sur les principaux réglages de votre tondeuse robot.
Tous les réglages de votre tondeuse robot s'opérént par le biais des fonctions du menu.
Réglez la tondeuse en fonction de la taille de votre pelouse
Les résultats de tonte dépendent du temps de tonte. Ajustez le temps de tonte en fonction de votre pelouse à l'aide de la fonction Minuterie.
Si la tondeuse passe trop souvent, la pelouse aura l'air piétiné.
Si la tondeuseppe tropparent,la pelouse ne sera pas tonduconvenablement.
Minuterie
Vous decide les heures de la journee et les jours de la semaine pour la tonte de votre pelouse. Lorsque vous reglez la minuterie, tenez compte du fait que le robot de tonte tand environ l'équivalent du nombre de mètres carrés par heures et par jour indiqué dans le tableau Capacité de travail.
| Tableau Capacité de travail |
| Modèle | Environ m2par heures et par jour |
| GARDENA R100Li / R100LiC | 59 |
| GARDENA R130Li / R130LiC | 68 |
| GARDENA R160Li / R160LiC | 70 |

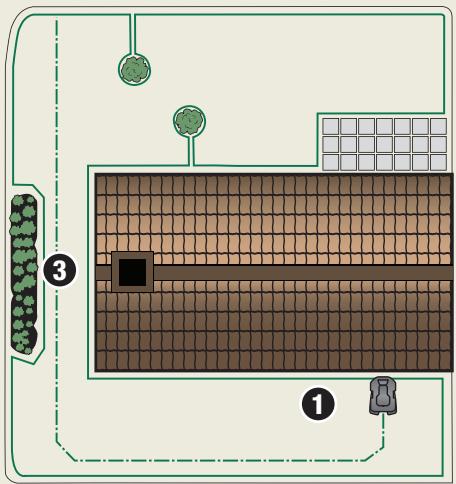

Essayer de faire passer la tondeuse dans des passages étroits
Les passages étroits de votre pelouse compliquent la tâche de la tondeuse pour trouver la station de charge-ment. Utilisez la fonction Test pour voir si la tondeuse peut passer dans le passage le plus étroit.
- Placez la tondeuse dans la station de charge.
- Sélectionnez Test dans le menu du robot tondeuse (Config. de la zone de tonte > Zone X > Plus > Test) et appuyez sur OK. Appuyez ensuite sur le bouton START et fermez le capot.
- Vérifiez si la tondeuse suit le cable guide le long du passage.
a. Si la tondeuse traverse le passage, le test est alors réussi.
b. Si la tondeuse robot ne peut pas traverser le passage : vérifie que le cable guide a ete pose conformement aux instructions du chapitre 3.6 du manuel d'utilisation.
Il est également possible d'ajuster la largeur de couloir du cable guide. Voir chapitre 6.7 du manuel d'utilisation.
