SCHD2A90EBS - Hotte SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante murale
Largeur	90 cm
Type d'installation	Murale
Matériau	Acier inoxydable et verre
Nombre de vitesses	3 vitesses
Type de filtration	Filtres à graisse métalliques
Éclairage	LED intégré
Niveau sonore	Non précisé
Débit d'extraction	Non précisé
Commande	Touches sensitives
Mode d'évacuation	Évacuation ou recyclage
Dimensions (HxLxP)	Non précisé
Puissance moteur	Non précisé
Consommation électrique	Non précisé
Certification	CE

FOIRE AUX QUESTIONS - SCHD2A90EBS SCHNEIDER

Comment réinitialiser le SCHNEIDER SCHD2A90EBS ?

Pour réinitialiser le SCHNEIDER SCHD2A90EBS, débranchez l'appareil pendant 10 secondes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, contactez le service clientèle.

Comment ajuster les paramètres de température ?

Utilisez le bouton de réglage de température sur le panneau de contrôle pour ajuster la température selon vos préférences.

L'appareil émet un bruit étrange, que dois-je faire ?

Vérifiez si des objets bloquent les ventilateurs. Si le bruit persiste, arrêtez l'appareil et contactez le support technique.

Comment nettoyer le SCHNEIDER SCHD2A90EBS ?

Débranchez l'appareil et utilisez un chiffon doux légèrement humide pour nettoyer l'extérieur. Ne jamais immerger l'appareil dans l'eau.

Quels accessoires sont compatibles avec le SCHNEIDER SCHD2A90EBS ?

Utilisez uniquement les accessoires fournis avec l'appareil ou ceux recommandés dans le manuel d'utilisation.

Comment vérifier si l'appareil fonctionne correctement ?

Vérifiez les voyants lumineux sur le panneau de contrôle. Consultez le manuel pour comprendre la signification des différentes lumières.

Est-il normal que l'appareil chauffe pendant son utilisation ?

Oui, une légère chaleur est normale. Cependant, si l'appareil devient trop chaud au toucher, débranchez-le et contactez le service clientèle.

Comment savoir si l'appareil nécessite une maintenance ?

Si vous remarquez des performances réduites, des bruits inhabituels ou des messages d'erreur, il est conseillé de demander une maintenance.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de SCHNEIDER.

MODE D'EMPLOI SCHD2A90EBS SCHNEIDER

Manuel d'instructions

Veuillez lire attentivement les instructions suivantes avant d'utiliser cet appareil.

Veuillez conserver les instructions pour toute future référence.

Attention!

1. Merci d'avoir acheté notre hotte aspirante. Veuillez lire attentivement le mode d'emploi avant toute utilisation.
2. Les travaux d'installation doivent être effectués par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité pour tout dommage ou blessure résultant du non-respect des instructions d'installation contenues dans le texte suivant.

La hotte aspirante fonctionne sur du 220/240 V, 50 Hz.

ALERTE de sécurité

• Ne permettez jamais aux enfants d'utiliser la machine.
• La hotte aspirante est destinée à un usage domestique uniquement, elle ne convient pas aux barbecues, rôtisseries et autres activités commerciales.
• La hotte aspirante et son contrôle doivent être nettoyés régulièrement afin de continuer à fonctionner correctement.
• Nettoyez-la en suivant le mode d'emploi et éloignez-la de tout risque de combustion. Afin

d'éviter tout danger, faites remplacer le cordon d'alimentation endommagé par le fabricant, un agent agréé ou une personne qualifiée.

• Maintenez une bonne circulation d'air dans la cuisine.
• Avant de connecter cet appareil, vérifie que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé uniquement par un technicien qualifié. Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• La ventilation de la pièce doit être ajustée lorsque la hotte aspirante est utilisée en même temps que les appareils brûlant du gaz ou d'autres combustibles.
• Les règlements concernant l'évacuation d'air doivent être respectés.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si celles-ci bénéficient d'une surveillance

ou ont reçu les instructions préalables concernant l'utilisation de l'appareil, par l'intermédiaire d'une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'ordinateur.
• Ne mettez pas de flammes sous la hotte d'aspiration.
• Elle n'est pas conçue pour être installée au-dessus d'une table de cuisson comportant plus de quatre éléments de cuisson.
• L'air ne doit pas être évacué dans un conduit utilisé pour l'évacuation des fumées provenant d'appareils brûlant du gaz ou d'autres combustibles
• Lorsque la hotte et les appareils faisant usage d'une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 bars (4x10⁵ pascals)
• ATTENTION : Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un apparéil de cuisson.
• La source lumineuse contenue dans ce luminaire ne doit être remplaçée que par le fabricant ou son agent de service ou une personne qualifiée similaire.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiée afin d'éviter tout danger.

RISQUE de décharge électrique

• Ne branchez cet appareil qu'à une prise correctement mise à la terre. En cas de doute, demandez conseil auprès d'un ingénieur qualifié.
• Le non-respect de ces consignes peut entraîner la mort ou présenter un risque d'incendie ou d'électrocution.
• Les instructions doivent indiquer en substance ce qui suit :
• la ventilation de la pièce doit être ajustée lorsque la hotte est utilisée en même temps que les appareils brûlant du gaz ou d'autres combustibles (cela ne s'applique pas aux

appareils qui ne rejettent que de l'air dans la pièce);

• les détails concernant la méthode et la fréquence du nettoyage;
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions;
• la distance minimale entre la surface d'appui des récipients de cuisson sur la plaque chauffante et la partie la plus BASSE de la hotte. (Écart entre les récipients sur la plaque de cuisson et la partie la plus BASSE de la hotte). (Lorsque la hotte est située au-dessus d'uni à gaz, cette distance doit être d'au moins 65 cm).
• Les règlements concernant l'évacuation d'air doivent être respectés.
• Les instructions d'installation des hottes aspirantes avec des enceintes métalliques accessibles de classe II doivent inclure des détails indiquant l'emplacement et les longueurs maximales autorisées pour toute vis de fixation ou de montage ou tout autre dispositif de fixation PENÉTRANT dans la hotte pour fixer un accessoire tel qu'un raccord de conduit.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'objet.

Le nettoyage et l'entretien par l'usage ne doit pas être effectué par des enfants sans surveillance.

• Si le câble d'alimentation est endommagé, il doit être remplacé
• Seul un technicien habilité peut changer la lampe en cas de panne.

1. La hotte utilise des matériaux de haute qualité et son design est élégant.
2. Equipé d'un puissant moteur électrique à faible bruit et d'un vantail centrifuge, il produit une forte aspiration pour un faible bruit. Son filtre à GRAISSÉ est antiadhérent et son nettoyage facile.
3. La commande de circuit imprimé à basse tension isolée, avec une entrée 12 VCC, rend l'éclairage plus sûr.
4. La construction spéciale de la soufflerie et la conception du collecteur d'huile font que toute saleté est absorbée instantanément.

Installation :

1. La hotte peut être installée en mode évacuation ou en recyclage.
2. La hotte doit être placée à une distance de 65 à 75 cm de la surface de cuisson pour un fonctionnement optimal. (Voir l'illustration 1)
3. Installez le crochet à un endroit approprié une fois que vous avez déterminé la hauteur d'installation, et maintenez l'alignement.
4. L'extérieur de la cheminée doit être fixé de manière à être réglable librement en hauteur. (Voir l'illustration 2)
5. Accrochez la hotte sur la plaque de la hotte et fixez la cheminée avec 4 vis.
6. Placez l’extérieur de la cheminée et fixez-la avec le support de cheminée. (Voir l’illustration 3)
7. Enfin, fixez la cheminée extérieure au mur. (Voir l'illustration 4)
8. Ajustez la hauteur de l'intérieur de la cheminée à la position désirée, élargissez légèrement la cheminée extérieure et vissez. (Voir l'illustration 5)

Illustration 1

Illustration 2

Illustration 3

Illustration 4

Illustration 5

Installation :

1. Avant l'installation, assurez-vous que l'endroit est propre afin d'éviter l'aspiration de restes de bouts de bois cassé et de poussière.
2. Elle ne peut pas partager le tube de ventilation d'air d'un autre appareil tel qu'un tuyau à gaz, un tuyau chauffant et un tuyau d'air chaud.
3. La courbure du tuyau de ventilation doit être supérieure à, parallèle ou au-dessus du point de départ et doit être raccordée au mur extérieur.

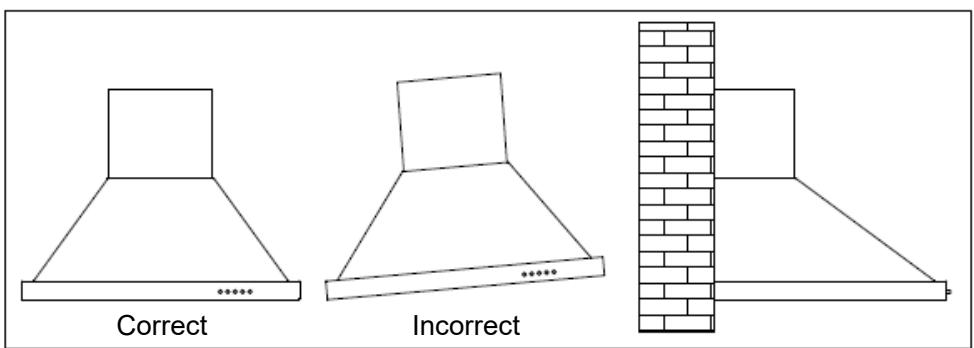

4. Après l'installation, assurez-vous que l'extracteur est horizontal pour éviter la collecte de graisse à une extrémité.

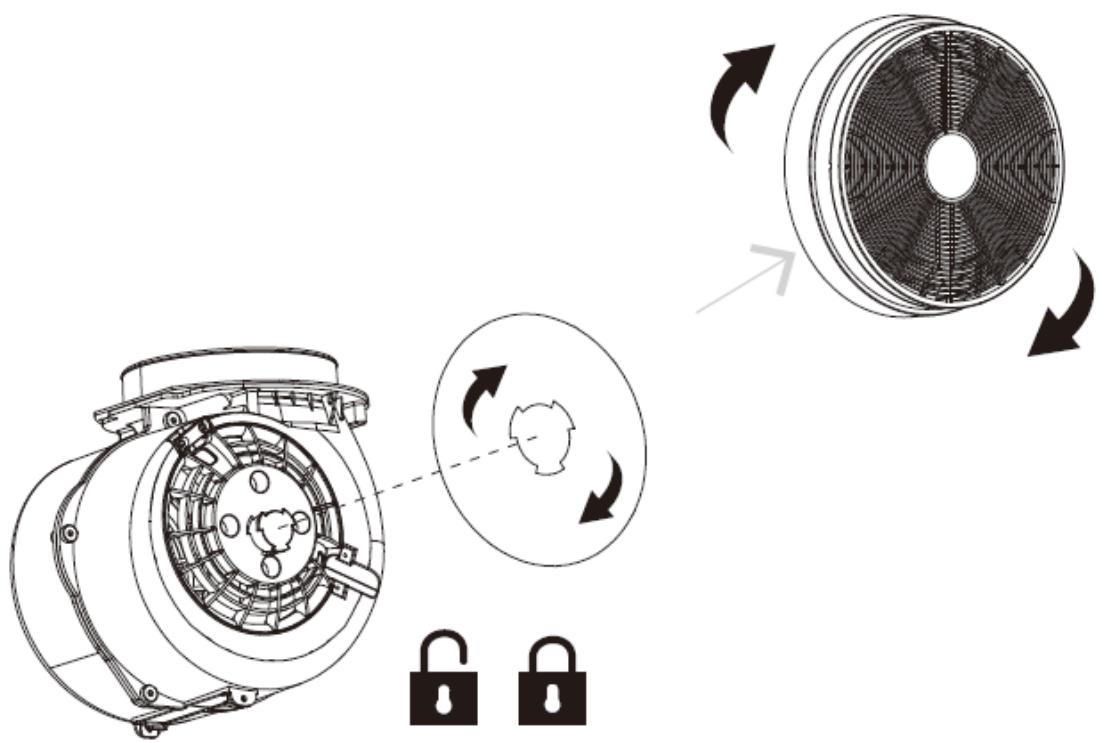

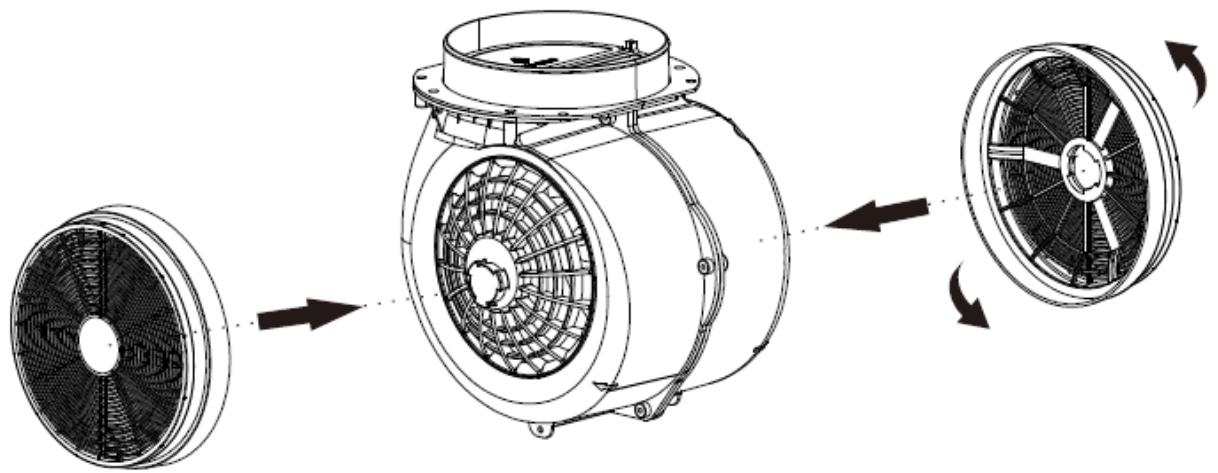

Installation et retrait du filtré à charbon ACTIF

• Alignez le bouton femelle sur le centre intérieur du filtre à charbon actif avec la boucle mâle du tambour d'enroulement.
• Faites tourner le charbon actif dans le sens horaire.
• Faites-le tourner jusqu'au bout et fermez la boucle. (tournez le filtre à charbon actif dans le sens antihoraire pour le retirer)

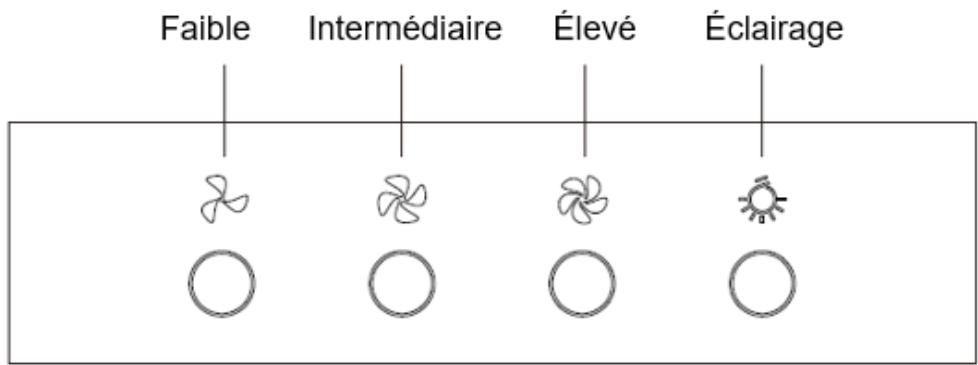

Bouton électronique

1. Appuyez sur le bouton Faible, le témoin 1 s'allume, la sonnette vibre une fois et le moteur tourne à basse vitesse. Appuyez de nouveau et le moteur s'arrête.
2. Appuyez sur le bouton Intermédiaire, le témoin 2 s'allume, la sonnette vibre une fois et le moteur tourne à vitesse intermédiaire. Appuyez de nouveau et le moteur s'arrête.
3. Appuyez sur le bouton Élevé, le témoin 3 s'allume, la sonnette vibre une fois et le moteur tourne à vitesse élevée. Appuyez de nouveau et le moteur s'arrête.
4. Appuyez sur le bouton d'éclairage ; le témoin 4 s'allume et les deux lampes s'allument. Appuyez dessus à nouveau et les lampes s'éteignent, la sonnette vibrant à chaque pression.

Avis de nettoyage de la HOTTE :

A. Pour protégér le corps principal de la corrosion sur une longue période de temps, la hotte doit être nettoyée avec de l'eau chaude contenant un détergent non corrosif tous les deux mois. B. Veuillez ne pas utiliser de détergent abrasif, car cela endommagerait le corps. C. Gardez le moteur et les autres pièces à l'abri de l'eau, car cela pourrait endommager l'appareil. D. Avant de nettoyer l'appareil, n'oubliez pas de couper l'alimentation. E. Le filtre à charbon ne doit pas être exposé à la chaleur. F. Veuillez ne pas déchirer la barre fixe autour du filtre à charbon.

Si la fiche ou le cordon est endommagé, veuillez le remplacer par un cordon spécial.

Entretien

Avant de procéder au nettoyage, éteignez l'appareil puis débranchez-le.

I. nettoyage régulier

Utilisez un chiffon doux humidifié avec de l'eau tiède légèrement savonneuse ou un détergent ménager. N'utilisez jamais d'éponges en métal, d'agents abrasifs ou de brosses dures pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre anti-graisse métallique

Ce nettoyage est ESSENTIEL : Nettoyez le filtre tous les mois afin de prévenir les risques d'incendie.

Le filtre recueille la graisse, la fumée et la poussière. De ce fait, il influe directement sur l'efficacité de la hotte s'il n'est pas nettoyé, des résidus de graisse (potentiellement inflammables) peuvent boucher le filtre. Nettoyez-le à l'aide d'un détergent ménager.

DéPANNAGE:

Panne	Cause	Solution
Lumière allumée, mais le moteur ne marche pas	Vantail bloqué	Enlevez le blocage
	Condensateur endommagé	Remplacez le condensateur
	Roulement du moteur bloqué endommagé	Remplacez le moteur
	L'intérieur du moteur est arrêté et dégage une mauvaise odeur	Remplacez le moteur
Ni la lumière ni le moteur ne fonctionnent	Outre ce qui précède, vérifie les points suivants :
	Ampoule endommagée	Remplacer les ampoules
	Cordon d'alimentation débranché	Connectez les fils selon le schéma électrique
Fuite d'huile	La valve unidirectionnelle et l'admission d'air ne sont pas hermétiques	Enlevez la valve unidirectionnelle et scellez avec de la colle
	Fuite du raccord de la section en forme de U et du couvercle	Enlevez la section en U et scellez avec du savon
Secousses du corps	Levantail endommagé provoque les secousses	Remplacez levantail
	Le moteur n'est pas accroché fermement	Vissez le moteur fermement
	Le corps n'est pas accroché fermement	Vissez le corps fermement
Aspiration insuffisante	Le corps n'est pas accroché fermement	Réajustez la distance
	Trop de ventilation provenant des portes ou des fenêtres ouvertes	Choisissez un nouvel endroit et remontez la machine
Machine inclinée	La vis de fixation n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal
	La vis de suspension n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal

Informations relatives à la hotte de cuisine

	Symbole	Valeur	Unité
Identification du modèle		SCHD2A90EBS(6038-900)
Consommation d'énergie annuelle	AEChotte	41,8	kWh/a
Facteur d'accroissement dans le temps	f	1,0
Efficacité fluidodynamique	FDEhotte	27,3
Indice d'efficacité énergétique	EEIhotte	54,6
Débit d'air mesuré au point de rendement maximal	QBEP	293,0	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	364	Pa
Débit d'air maximal	Qmax	594,2	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	108,4	W
Puisance nominale du système d'éclairage	WL	1,5*2	W
Éclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	73	lux
Consommation d'électricité mesurée en mode «veille»	Ps	/	W
Consommation d'électricité mesurée en mode «arrêt»	Po	0,32	W
Niveau sonore	LWA	65	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

Eprotection de l'environment

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/EU. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour

l'environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Remarque :

Les commandements suivants précisent comment réduire l'impact total sur l'environnement (ex. : utilisation énergétique) du processus de cuisson.

Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.

Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.

Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée.

Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

Garantie

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) dépréciations superficielles dues à l'usure normale du produit; (2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou la présence d'insectes; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : www.quefairedemesdechets.fr
