SCHT662AX - Hotte SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante télescopique
Dimensions (L x P x H)	Non précisé
Matériau	Acier inoxydable / Métal
Mode d'extraction	Extraction ou recyclage
Débit d'air	Non précisé
Niveaux de puissance	3 vitesses
Type de commande	Non précisé (boutons ou touches)
Éclairage	Non précisé (LED ou ampoule halogène)
Filtre à graisse	Aluminium lavable
Filtre à charbon	Optionnel, pour recyclage
Niveau sonore	Non précisé
Puissance électrique	Non précisé
Alimentation	230 V / 50 Hz
Installation	Encastrable sous meuble
Normes	CE

FOIRE AUX QUESTIONS - SCHT662AX SCHNEIDER

Comment réinitialiser le SCHNEIDER SCHT662AX ?

Pour réinitialiser le SCHNEIDER SCHT662AX, débranchez l'appareil pendant 10 secondes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment nettoyer le SCHNEIDER SCHT662AX ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits abrasifs.

L'appareil émet un bruit étrange, que faire ?

Vérifiez que l'appareil est sur une surface plane et stable. Si le bruit persiste, contactez le service client.

Comment régler la température sur le SCHNEIDER SCHT662AX ?

Utilisez les boutons de contrôle situés sur le panneau avant pour augmenter ou diminuer la température selon vos préférences.

L'affichage indique une erreur, que signifie cela ?

Consultez le manuel d'utilisation pour obtenir la signification des codes d'erreur affichés et suivez les instructions pour résoudre le problème.

Puis-je utiliser l'appareil à l'extérieur ?

Non, le SCHNEIDER SCHT662AX est conçu uniquement pour une utilisation en intérieur. Évitez de l'exposer à l'humidité ou aux intempéries.

Où puis-je trouver des pièces de rechange pour le SCHNEIDER SCHT662AX ?

Les pièces de rechange peuvent être commandées auprès du service client de Schneider ou via des revendeurs agréés.

MODE D'EMPLOI SCHT662AX SCHNEIDER

Manuel d'instructions

Veuillez lire attentivement les instructions suivantes avant d'utiliser cet appareil.

Veuillez conserver ces instructions pour toute future référence.

Alerte de sécurité

• Ne permettez jamais aux enfants d'utiliser l'appareil.
• La hotte téléscopique est destinée à un usage domestique uniquement, elle ne convient pas aux barbecues, rôtisseries et autres activités commerciales.
• La hotte téléscopique et son filtre doivent être nettoyés régulièrement afin de continuer à fonctionner correctement.
• Nettoyez-la en suivant le mode d'emploi et éloignez-la de tout risque de combustion. Afin d'éviter tout danger, faites remplacer le cordon d'alimentation endommagé par le fabricant, un agent agréé ou une personne qualifiée.
• Maintenez une bonne circulation d'air dans la cuisine.
• Avant de connecter cet appareil, vérifie que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplaçé.

uniquement par un technicien qualifié. Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

• Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si celles-ci

bénéficient d'une surveillance ou ont reçu les instructions préalables concernant l'utilisation de l'appareil, par l'intermédiaire d'une personne responsable de leur sécurité.

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'ordinateil.
• Ne mettez pas de flammes sous la hotte d'aspiration.
• Elle n'est pas conçue pour être installée au-dessus d'une table de cuisson comptant plus de quatre éléments de cuisson.
• Lorsque la hotte et les appareils faisant usage d'une énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 bars (4x105 pascals)
• ATTENTION : Les pièces accessibles peuvent devenir chaudes lorsqu'elles

dont utilisées avec un appareil de cuisson.

• La source lumineuse contenue dans ce luminaire ne doit être remplaçée que par le fabricant ou son agent de service ou une personne qualifiée.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé exclusivement par le fabricant ou son agent de service ou une personne qualifiéeaire afin d'éviter tout danger.

Risque de décharge électrique

• Ne branchez cet appareil qu'à une prise correctement mise à la terre. En cas de doute, demandez conseil auprès d'un ingénieur qualifié.
• Le non-respect de ces consignes peut entraîner la mort ou présenter un risque d'incendie ou d'électrocution.
• Les instructions doivent indiquer en substance ce qui suit :
• la ventilation de la pièce doit être ajustée lorsque la hotte est utilisée en même temps que les appareils brûlant du gaz ou d'autres combustibles (cela ne s'applique pas aux appareils qui ne rejettent que de l'air dans la pièce);
• les détails concernant la méthode et la fréquence du nettoyage;
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions;
• MISE EN GARDE : Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
• l'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre

combustible. (cela ne s'applique pas aux appareils qui ne rejettent que de l'air dans la pièce);

• la distance minimale entre la surface d'appui des ré eil à gaz, cette distance doit être d'au moins 65 cm.
• les réglementations concernant l'évacuation de l'air doivent être respectées.
• Les instructions d'installation des hôtes ayant des surfaces métalliques accessibles de par leurs fabrications de classe II, porteront des détails qui indiquent l'emplacement ainsi que les longueurs/maximes autorisées pour toutes vis de fixation ou de montage ou tous autres dispositifs de fixation qui

pénètrent dans la hotte de cuisine pour la fixation d'un accessoire, notamment une façon ou un raccord de conduit.

Remarque

1. Merci d'avoir choisi notre hotte aspirante. Veuillez lire attentivement le mode d'emploi avant toute utilisation.
2. Les travaux d'installation doivent être effectués par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité pour tout dommage ou blessure résultant du non-respect des instructions d'installation contenues dans le texte suivant.

La hotte casquette fonctionne sur du 220/240V, 50Hz. Option (110-120V/60Hz; 220V/60Hz)

Installation :

1. La hotte peut être installée en mode évacuation ou en recyclage.
2. La hotte doit être placée à une distance de 65 à 75 cm de la surface de cuisson pour un fonctionnement optimal. (Fig. 3)
3. Avant l'installation, assurez-vous que l'endroit est propre afin d'éviter l'aspiration de restes de bouts de bois cassé et de poussière.
4. Installez le crochet à un endroit approprié une fois que vous avez déterminé la hauteur d'installation, et maintenez l'alignement.

1. La hotte ne peut pas partager le canal de ventilation d'air d'un autre appareil tel qu'un tuyau à gaz, un tuyau chauffant et un tuyau d'air chaud.
2. La courbure du canal de ventilation doit être supérieure à, parallèle ou au-dessus du point de départ et doit être raccordée au mur extérieur.

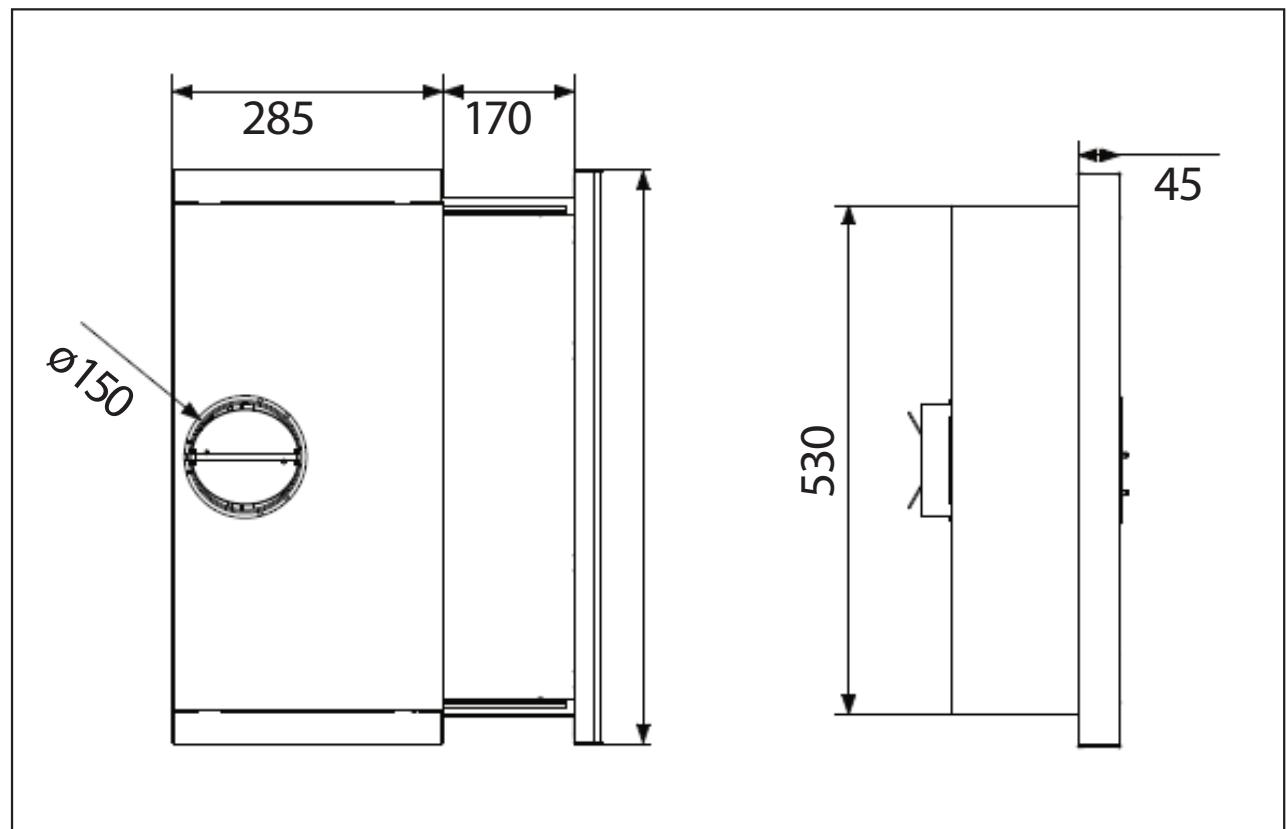

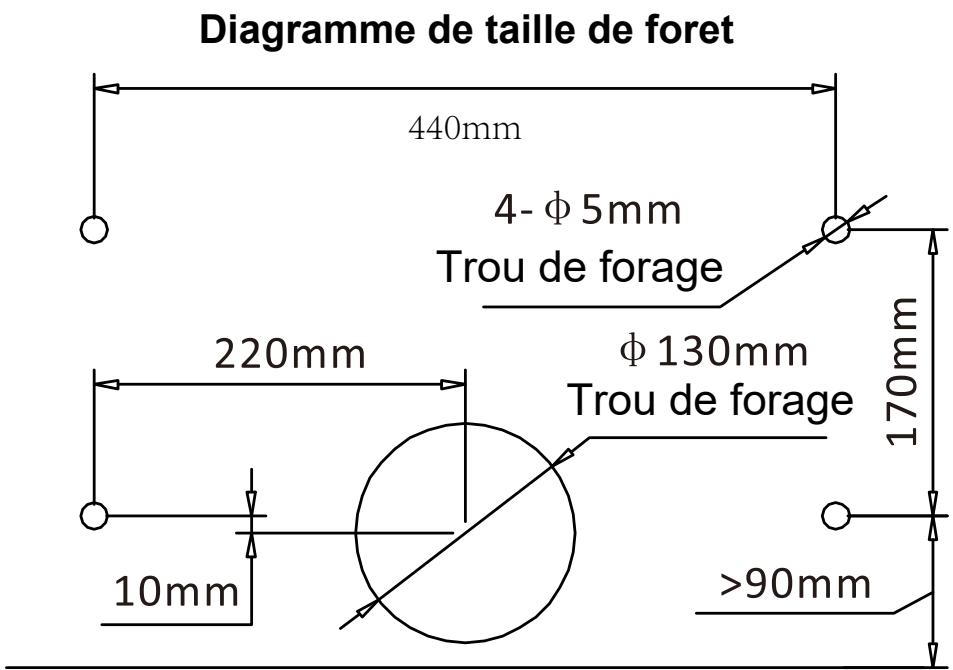

Première étape de l'installation :

1. Percez 4 trous de 5mm et 130mm au bas de l'armoire suspendue.
2. Fixez la sortie d'air dans l'évent situé au-dessus de la hotte.
3. Ouvrez les filtres, maintenez la hotte en ligne, insérez les vis et le bouchon en caoutchouc gonflant, serrez les vis.
4. Fixez les filtres.

Schéma d'installation

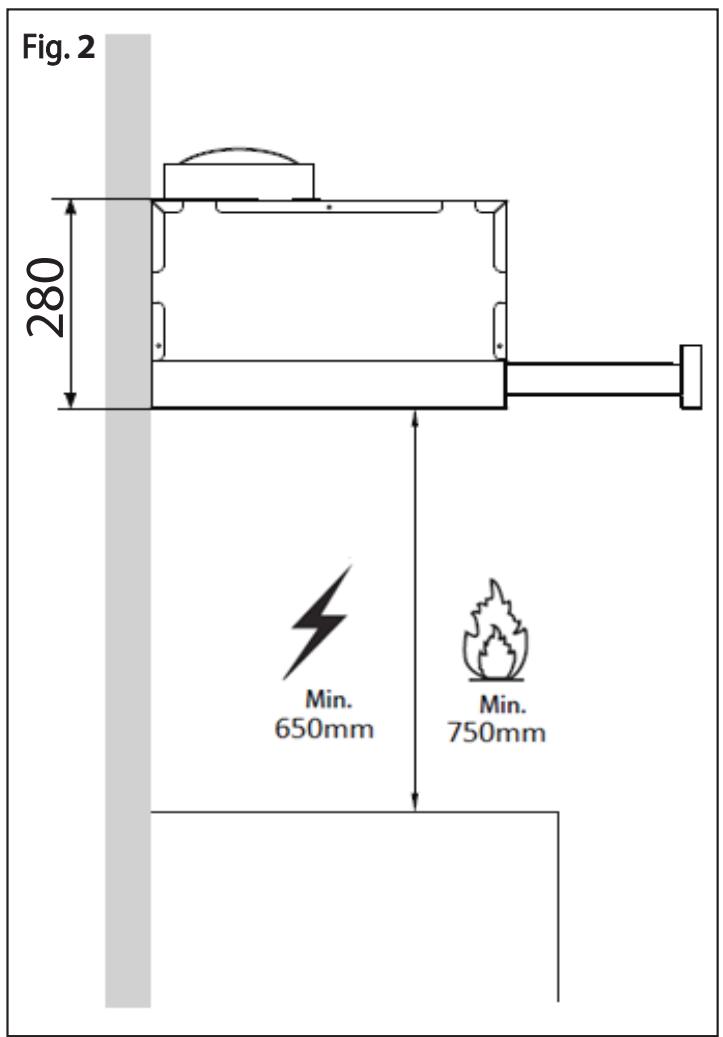

1. Marquez la hauteur d'installation requise (650 mm pour les plaques électriques et 750 mm pour les plaques de cuisson au gaz) sur le mur derrière la cuisinière ou la plaque de cuisson (Fig. 2).
2. Tracez une ligne verticale pour marquer le centre de la plaque de cuisson (de la cuisinière).

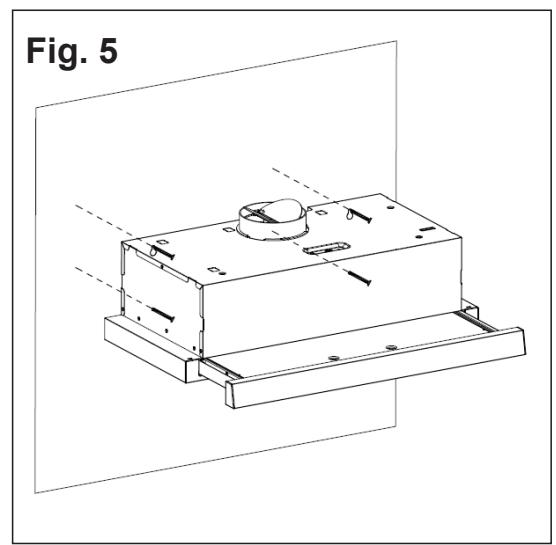

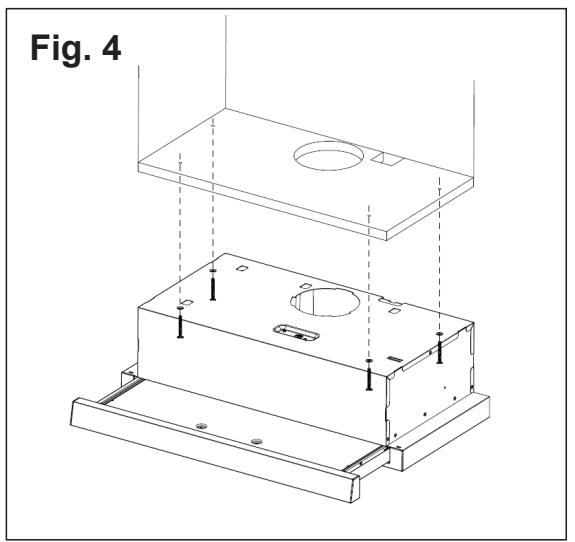

3. Percez les trous et fixez la hotte au meuble supérieur conformément à la Fig. 4 ou au mur selon la Fig. 5.

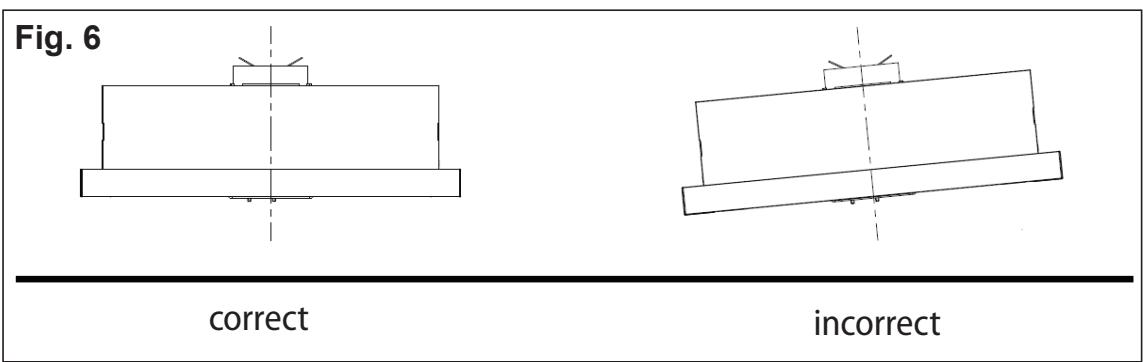

4. Assurez-vous que la hotte est en position horizontale afin d'éviter toute accumulation de graisse sur un côté de l'appareil.
5. Une fois la hotte suspendue, installez le conduit de sortie flexible sur l'ouverture de sortie. Utilisez un raccord de réduction de 150/120 mm de diamètre, si nécessaire. Insérez la deuxième partie du conduit flexible dans l'ouverture préparée dans le mur.
6. Branchez le cordon d'alimentation dans la prise murale.

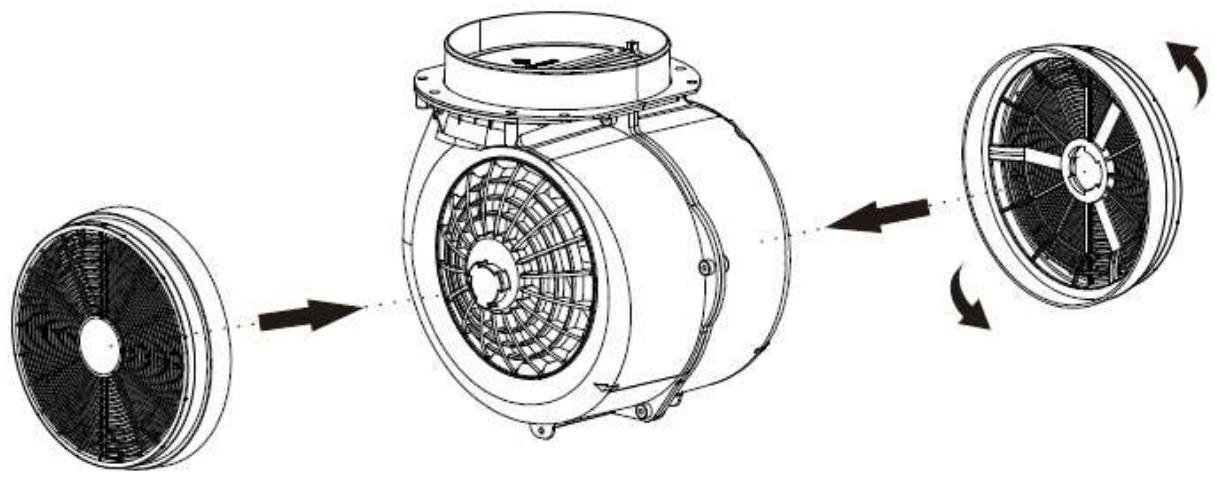

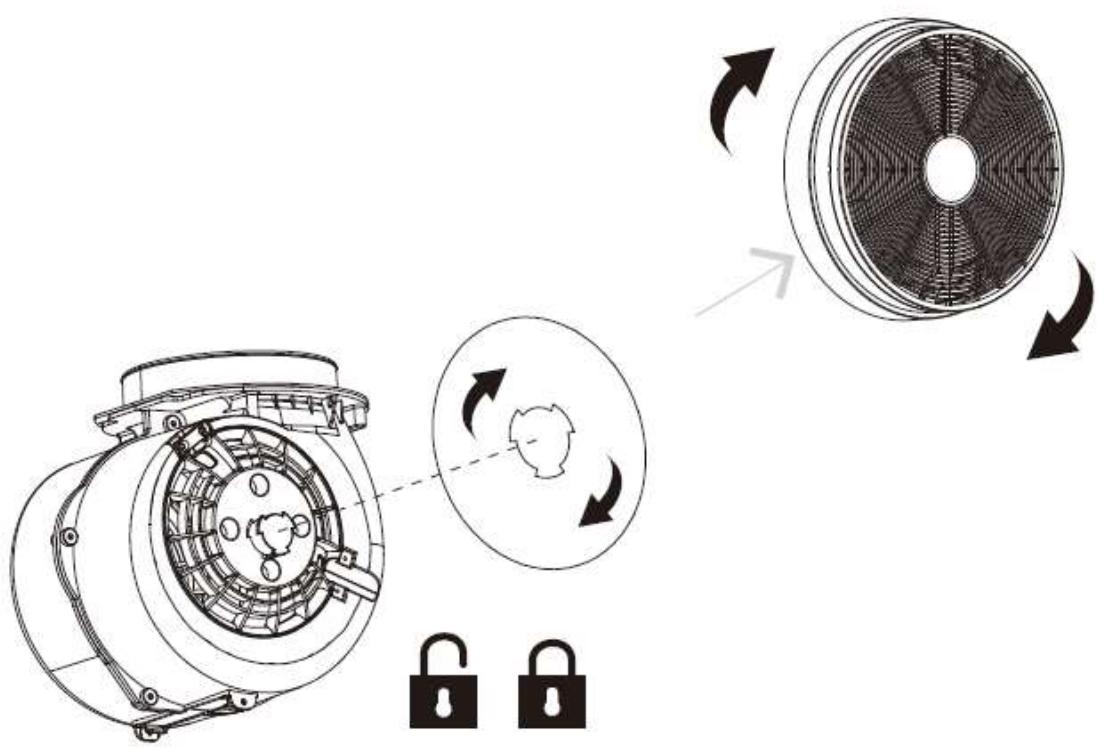

Installation et retrait du filtré à charbon ACTIF

• Alignez le bouton femelle sur le centre intérieur du filtre à charbon actif avec la boucle mâle du tambour d'enroulement.
• Faites tourner le charbon actif dans le sens antihoraire.
• Faites-le tourner jusqu'au bout et fermez la boucle. (tournez le filtre à charbon actif dans le sens antihoraire pour le retirer)

Bouton poussoir:

1. Commutateur de moteur

2. Interrupteur de lampe

Commutateur de moteur : avec une vitesse élevée et faible, le milieu est le bouton d'arrêt. Interrupteur de lampe : permet d'allumer ou d'éteindre la lampe.

Dépannage:

Panne	Cause	Solution
Lumière allumée, mais le moteur ne marche pas	Vantail bloqué	Enlevez l'élement bloquant
	Condensateur endommagé	Remplacez le condensateur
	Roulement du moteur bloqué endommagé	Remplacez le moteur
	L'intérieur du moteur est arrêté et dégage une mauvaise odeur	Remplacez le moteur
Ni la lumière ni le moteur ne fonctionnent	Outre ce qui précède, vérifiez les points suivants :
	Ampoule endommagée	Remplacer les ampoules
	Cordon d'alimentation débranché	Connectez les fils selon le schéma électrique
Fuite d'huile	La valve unidirectionnelle et l'admission d'air ne sont pas hermétiques	Enlevez la valve unidirectionnelle et scellez avec de la colle
	Fuite du raccord de la section en forme de U et du couvercle	Enlevez la section en U et scellez avec du savon
Secousses du corps	Le vantage endomgagé provoque les secousses	Remplacez le vantage
	Le moteur n'est pas accroché fermement	Vissez le moteur fermement
	Le corps n'est pas accroché fermement	Vissez le corps fermement
Aspiration insuffisante	Le corps n'est pas accroché fermement	Réajustez la distance
	Trop de ventilation provenant des portes ou des fenêtres ouvertes	Choisissez un nouvel endroit et remontez la hotte
Appareil incliné	La vis de fixation n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal
	La vis de suspension n'est pas assez serrée	Serrez la vis de suspension jusqu'à ce que la machine soit horizontal

Informations relatives à la hotte de cuisine

	Symbole	Valeur	Unité
Identification du modele		SCHT662AX
Consommation d'énergie annuelle	AEChotte	38.1	kWh/a
Facteur d'accroissement dans le temps	f	0,9
Efficacité fluidodynamique	FDEhotte	30,1
Indice d'efficacité énergétique	EEIhotte	49,8
Débit d'air mesuré au point de rendement maximal	QBEP	295,7	m3/h
Pression d'air mesurée au point de rendement maximal	PBEP	393	Pa
Débit d'air maximal	Qmax	620,6	m3/h
Puisance électrique à l'entrée mesurée au point de rendement maximal	WBEP	107,2	W
Puisance nominale du système d'éclairage	WL	4	W
Éclairament moyen du système d'éclairage sur la surface de cuisson	Emoyen	51	lux
Consommation d'électricité mesurée en mode «veille»	Ps	/	W
Consommation d'électricité mesurée en mode «arrêt»	Po	0	W
Niveau sonore	LWA	68	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

Eprotection de l'environnement

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/EU. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et

la santé humaine en raison de la présence de substances dangereuses.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Remarque:

Les recommandations suivantes précisent comment réduire l'impact total sur l'environnement (ex. : utilisation énergétique) du processus de cuisson.

Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.

Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.

Ne pas oublier d'eteindre la lampe de la hotte de cuisine une fois la cuisson terminée.

Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

Garantie

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) déteriorations superficielles dues à l'usure normale du produit; (2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou la présence d'insectes; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Importé par SCHNEIDER CONSUMER GROUP

12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
