POWERCORE E100 - Trottinette électrique RAZOR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil POWERCORE E100 RAZOR au format PDF.
| Type de produit | Trottinette électrique |
| Marque | RAZOR |
| Modèle | POWERCORE E100 |
| Poids maximal de l'utilisateur | 54 kg |
| Âge recommandé | 8 ans et plus |
| Vitesse minimale d'enclenchement du moteur | 4 km/h |
| Type de batterie | Plomb-acide étanche sans entretien |
| Temps de charge initial | 18 heures |
| Temps de recharge | Jusqu'à 12 heures |
| Fonctions principales | Accélérateur au guidon, frein à poignée, démarrage par poussée |
| Système de freinage | Frein à poignée avec interrupteur de frein coupant le moteur |
| Pneu avant | Gonflable, pression indiquée sur le flanc du pneu |
| Transmission | Chaîne, tension réglable |
| Équipement de sécurité recommandé | Casque homologué, coudières, genouillères, chaussures de sport |
| Précautions d'utilisation | Ne pas rouler sur sol humide, de nuit, ou avec des écouteurs |
| Entretien et nettoyage | Débrancher le chargeur avant nettoyage ; vérifier freins, pneus, chaîne régulièrement |
| Pièces détachées | Pneus, chaîne, plaquettes de frein, batterie, chargeur |
| Garantie | 90 jours limitée contre défauts de fabrication |
| Numéros d'article (E100) | Rouge 13111260, Rose 13111261, Marguerite 13111061 |
FOIRE AUX QUESTIONS - POWERCORE E100 RAZOR
Questions des utilisateurs sur POWERCORE E100 RAZOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trottinette électrique au format PDF gratuitement ! Retrouvez votre notice POWERCORE E100 - RAZOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil POWERCORE E100 de la marque RAZOR.

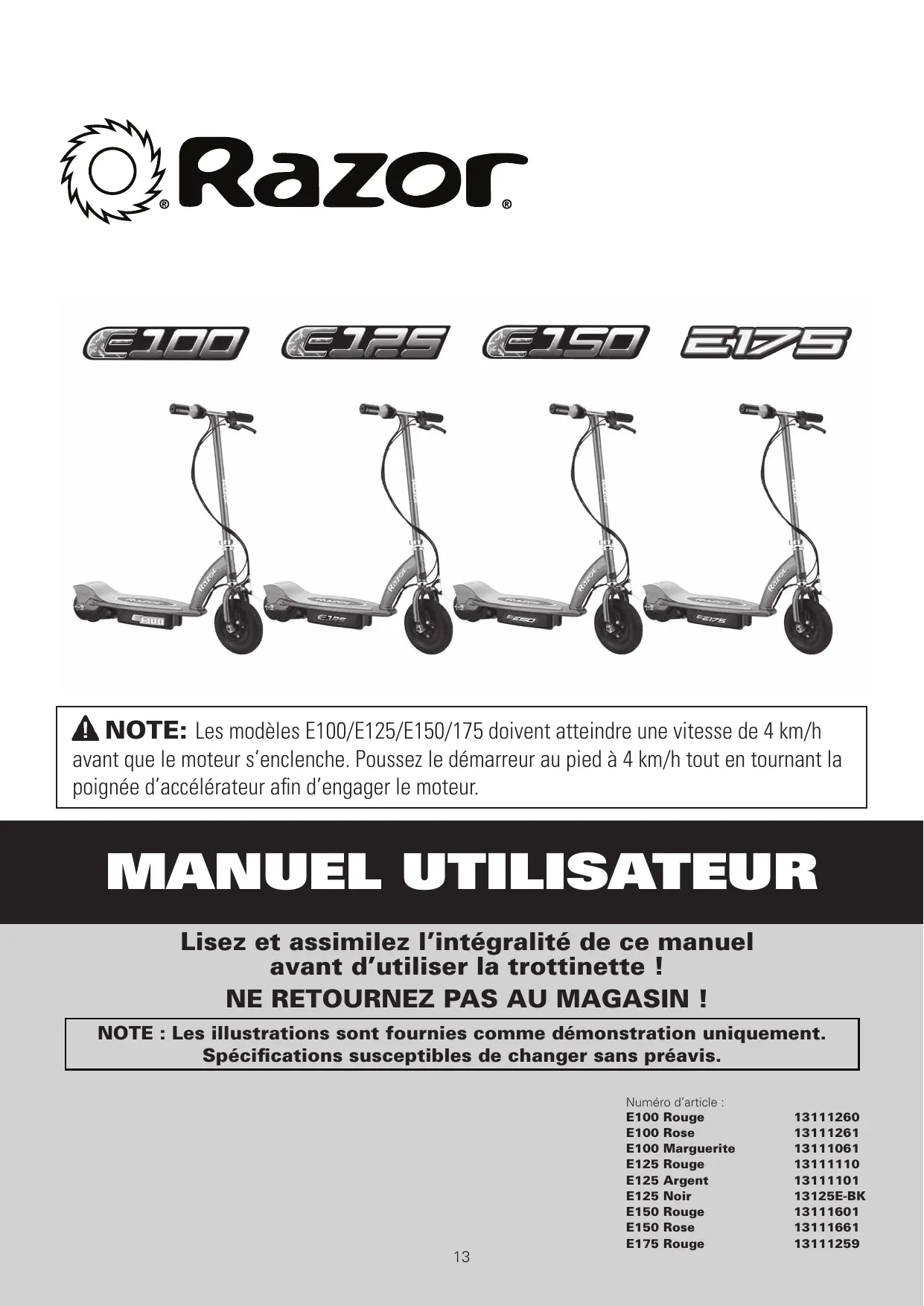

MODE D'EMPLOI POWERCORE E100 RAZOR
NOTE: Les modèles E100/E125/E150/175 doivent atteindre une vitesse de 4 ~km / h avant que le moteur s'enclenché. Poussez le démarreur au pied à 4 ~km / h tout en tournant la poignée d'accéléateur afin d'engager le moteur.
MANUEL UTILISATEUR
Lisez et assimilez l'intégralité de ce manuel avant d'utiliser la trottinette !NE RETOURNEY PAS AU MAGASIN !
NOTE : Les illustrations sont fournies comme démonstration uniquement. Spécifications susceptibles de changer sans préavis.
Numero d'article :
E100 Rouge 13111260
E100 Rose 13111261
E100 Marguerite 13111061
E125 Rouge 13111110
E125Argent 13111101
E125 Noir 13125E-BI
E150 Rouge 13111601
E150 Rose 13111661
E175 Rouge 13111259
AVERTISSEMENTS DE SECURITE
A VERTISSEMENT : La praticque de la trottinette électrique peut etre une activite dangereuse. Certaines conditions peuvent entrainer une defaillance de I'equipement sans que le fabricant soit mis en cause. Comme d'autres vehicules electriques, la trottinette peut, et est prevue pour, se déplacer ; il est donc possible de perdre le contrôle, de chuter et / ou d'être confronté à des situations dangereuses qu'aucune précaution, aucune reconnaissance ou aucune expertise ne saurait eviter. Dans de tels cas, vous pouvez etre grièvement blessé ou mournir, et ce même si vous utilisez un équipement de sécurité et prenez d'autres précautions. VOUS UTILISEZ CETTE TrottINETTE À VOS PROPRES RISQUES ET DEVEZ FAIRE PREUVE DE BON SENS.
Ce manuel contient de nombreux averissements et mises en garde concernant les conséquences d'un manque de maintenance, d'inspection ou d'une mauvaise utilisation de votre trottinette électrique. Tout accident peut provoquer des blessures sérieues ou même la mort, c'est pourquoi nous ne vous avertissons pas du potentiel de blessure ou de mort chaque fois qu'une telle possibilité est mentionné.
UTILISATION APPROPRIÉE ET SURVEILLANCE PARENTALE
Ce manuel contient des informations de sécurité importantes. Il est de votre responsabilité d'étudier ces informations et de vous assurer que tous les utilisateurs comprennent tous les avertissements, mises en garde, instructions et consignes de sécurité. Vous devez également vous assurer que les jeunes usagers sont capables d'utiliser ce produit en toute sécurité et de façon responsable. Avec de jeunes usagers, Razor recommende de reprendre régulièrement les informations contenues dans ce manuel et d'en souligner de nouveau l'importance ; vous étes également tenu d'inspecter et d'entretenir la trottinette de votre enfant pour assurer sa sécurité.
Il est recommandé d'être âgé de 8 ans et plus pour utiliser la trottinette. Toute personne ne se sentant pas à l'aise sur la trottinette ne doit pas essayer de praticier. Les parents doivent decide derouterce ou non à leur enfant d'utiliser ce produit en fonction de sa maturité, de ses capacités et de son aptitude à respecter les consignes.
Tenez ce produit hors de portée des enfants en bas âge et rappelez-vous qu'il est exclusivement destiné à des personnes qui, au minimum, se sentent totally à l'aise et compétents pour utiliser la trottinette.
NE PAS DÉPASSER LA LIMITE DE POIDS DE 54 Kg. Le poids de l'utilisateur ne signifie pasforcément que la taille de la personne est appropriée pour convenir à la trottinette ou en maintainir le contrôle.
Ne touchez pas aux freins ou au moteur de votre trottinette en fonctionnement car ces pieces peuvent etre très chaudes.
Vérifiez et respectez toujours les lois ou réglementations locales qui peuvent s'appliquer aux endroits où la trottinette électrique peut être utilisé.
Ayez une attitudedefensive lorsquecouvres roulez.Prenez gardeauxobstacless potentiels qui pourraient s'accrocher àvoitrouvouousforceratourner brusquement ou aperdre le contrôle.Veilzeaéviterlespiétons,les planchistes,les planchesà roulettes,les trottinettes,les vélos,les enfants ou les animaux qui pourraient coupervoitréjectionore;respectezlesdroits et la propriété d'autrui.
N'actionnez pas le contrôle de la vitesse sur la poignée tant que vous n'êtes pas sur la trottinette et dans un environnement extérieur approprié pour rouler. La trottinette électrique doit se déplacer à 4 km/h avant que le moteur s'enclença.
N'essayez pas de faire ou ne faites pas d'acrobaties ou de figures sur votre trottinette électrique. La trottinette n'est pas conçue pour résister à des abus tels que sauter, grimper sur des trottoirs ou toute autre acrobatie.
Gardez les mains sur le guidon à tout moment.
Ne laissez jamais plus d'une personne à la fois monter sur la trottinette.
N'utilise jamais la trottinette à proximé de marches ou de piscines.
Tenez vos doigts et les autres parties de votre corps à l'écart de la chaine, du système de direction, des roues et de tous les autres éléments en mouvement.
N'utilise jamais d'écouteurs ou de téléphone portable lorsqu'vous roulez.
Ne vous accrochez jamais à un autre vehicule.
Ne conduisez pas votre trottinette par temps humide ou en presence de verglas et n'immergez jamais la trottinette dans l'eau car les éléments électriques et les organes de transmission pourraient être endommagés par l'eau ou créé d'autres conditions d'insécurdé potentielles.
La trottinette électricque est conçue pour être utilisée sur sol plat et sec, tel que des trottoirs ou des terrains plats exempts de débris tels du sable, des feuilles, des cailloux ou des graviers. Les surfaces humides, glissantes, bosselées, inégales ou rugueuses peuvent affecter la traction et contribuer à d'eventuels accidents. Ne pratiquez pas la trottinette électricque dans la boue, sur la glace, dans les flaques ou l'eau. Évitez des vitesses excessives qui peuvent être associées à la pratique en descentes. Ne risquez jamais d'endommager des surfaces telles que de la moquette ou du plancher en utilisant une trottinette électricque à l'intérieur.
Ne roulez pas de nuit ou lorsque la visibilité est limitee.
EQUIPEMENT APPROPRIÉ POUR ROULER
Portez toujours un équipement de protection approprié, tel qu'un casque homologué (avec la jugulaire correctement bouclée). Il est recommendé de porter des coudieres, des genouillères, un T-shirt à manches longues et un pantalon. Le port du casque peut être légalement exigé par les lois et réglementations locales de votre secteur. Il est recommendé de porter un T-shirt à manches longues, un pantalon et des gants. Portez toujours des chaussures de sport (des chaussures à lacets avec des semelles caoutchouc); ne roulez jamais pieds nus ou en sandales, et assurez-vous que vos lacets restent noués et hors de la trajectorytre des roues, du moteur et du système de transmission.
UTILISER LE CHARGEUR
Le chargeur fourni avec la trottinette électrique doit être régulièrement examé pour déceler un évientuel défaut du cable, de la prise, du boîtier et des autres pieces; en présence d'un tel défaut, la trottinette ne doit pas être chargée tant que le chargeur n'a pas été réparé ou remplaced.
Utilisé uniquement le chargeur recommandé.
Prenez vos précautions durant la charge.
Le chargeur n'est pas un jouet. Le chargeur doit etre utilisé par un adulte.
N'utilise pas le chargeur a proximite de matieres aux inflammables.
Débranche le chargeur et déconnectez-le de la trottinette lorsque vous ne l'utilise pas.
Ne dépassez pas le temps de charge.
Déconnectez toujours le chargeur avant d'essuyer et de nettoyer votre trottinette avec un liquide.
L'ABSENCE DE BON SENS ET LE NON RESPECT DES AVERTISSEMENTS CI-DESSUS AUGMENTE LE RISQUE DE LÉSIONS GRAVES. UTILISEZ CE PRODUIT AVEC L'ATTENTION ET LE SÉRIÉX NÉCESSAIRES À UNE PRATIQUE SECURISÉE.
Inspectez le contenu de la boîte pour détecter d'eventuelles éraflures sur la peinture, des bosses ou des nœuds dans les câbles qui peuvent être provoqués durant l'expédition.

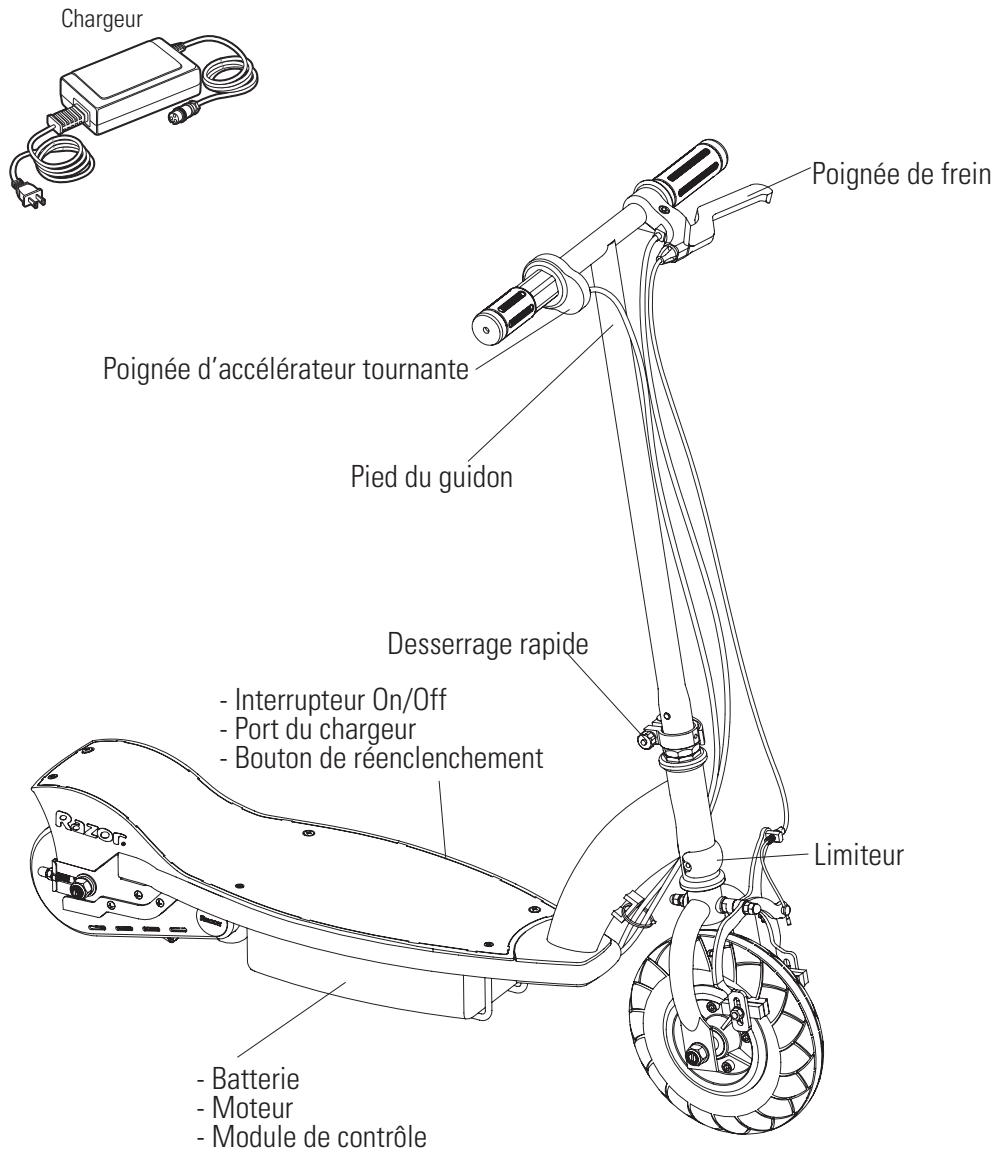

ASSUREZ-YOUS QUE L'INTERRUPTEUR EST PLACÉ SUR « OFF » AVANT D'ÉFFECTUER TOUTE OPÉRATION D'ASSEMBLAGE OU DE MAINTENANCE.
Razor recommande que l'assemblage soit effectué par un adulte.

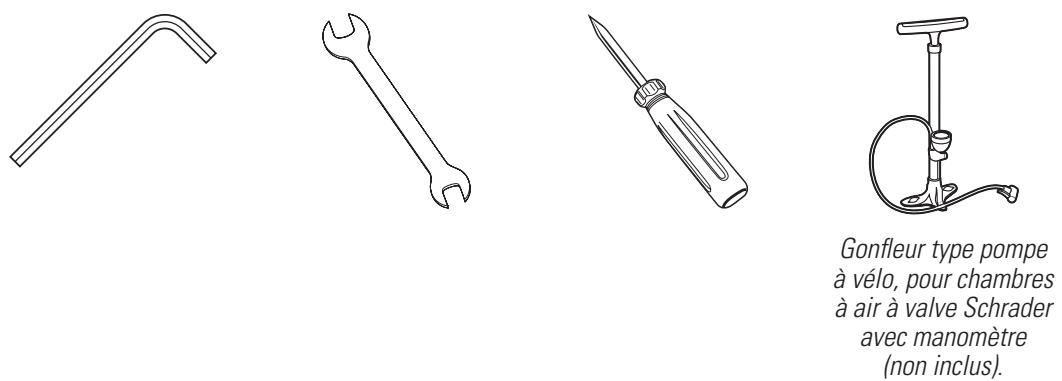

Outils nécessaires
AVERTISSEMENT: UTILISEZ EXCLUSIVEMENT DES PRODUITS RAZOR AVEC VOTRE TrottINETTE ÉLECTRIQUE RAZOR.
Fixer le guidon
1
2
3 Ajuster la tension du desserage rapide jusqu'à ce que vous puissiez fermer le levier tout en bloquant le pied.

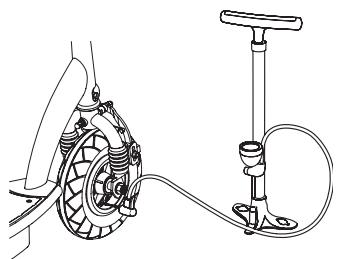

Gonfler le pneu
1 Gonfler le pneu avant jusqu'à la pression en Pascals indiquée sur le côte du pneu.
- Charger la batterie
Chargez la batterie avant I'utilisation.
Temps de charge initial : 18 heures
Temps de recharge: jusqu'à 12 heures Lorsque la trottinette n'est pas utilisée régulièrement, rechargez la batterie au moins une fois par mois jusqu'à ou-retour à une'utilisation normale.

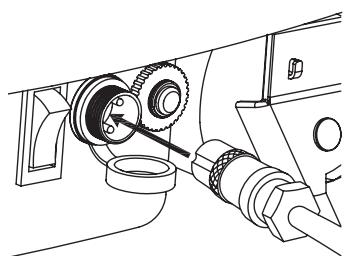

Prise du chargeur
1 Placez l'interrupteur sur OFF avant de charger.
2
Note: Assurez-vous que les cables / fils sont à distance avant d'insérer la tige dans la fourche.
Note: Les pompes à air comprime se trouvant dans les stations-service sont destinées au gonflage des pneus d'automobiles à fort volume. Si vous decide d'utiliser une telle pompé pour gonfler le pneu, assurez-vous d'abord que le manomètre fonctionne, puis exerce de très légères pressions pour atteindre la pression de gonflage appropriée. Si vous surgonflez le pneu par inadvertance, évacuez la pression en excès immidiatement.
A VERTISSEMENT :
Déconnectez toujours la trottinette du chargeur avant de la nettoyer avec du liquide.
Note: Si vous chargeur ne ressemble pas à celui illustré, votre unité a été fournie avec un chargeur alternatif. Les specifications et la procédure de charge sont les mêmes.
Le chargeur possède une petite fenêtre avec une DEL ou deux DEL indiquant l'état de charge.
Les chargeurs sont équipés d'une protection intégrée évitant une surcharge de la batterie.
Le chargeur peut chauffer durant l'utilisation. Ceci est normal pour certains chargeurs et ne doit pas vous inquieter.
A VERTISSEMENT :
Si vous ne rechargez pas la batterie au moins une fois par mois, celle-ci pourrait ne plus tolérer une charge.
MAINTENANCE DES CONNECTEURS / DU MATERIAL
Frein
Contrôlez le bon fonctionnement des freins. Lorsque vous appuyez sur la poignée, le frein doit entraîner une action de freinage positive. Lorsque vous freinez alors que le contrôle de la vitesse est enclenché, l'interrupteur de frein devrait stopper le moteur. Assurez-vous que les freins ne frontent pas.
Cadre, fourche et guidon
Contrôlez l'absence de fissures ou de ruptures de liaison. Bien que les cadres cassent rarement, il est possible qu'un conducteur agressif rentrée dans une cordure de trottoir ou un mur, ce qui peut provoquer une torsion ou une cassure du cadre. Inspectez régulièrement.
Pneus
Inspectez périodiquement les pneus pour détecter une usure excessive et contrôlez régulierement la pression du pneu avant, puis regonflez si nécessaire.
Équipement de sécurité
Portez toujours un équipement de protection adapté, tel qu'un casque de sécurité homologué. Il est recommendé de porter des coudières et des genouillères. Portez toujours des chaussures de sport (des chaussures à lacets avec des semelles caoutchouc); ne roulez jamais pieds nus ou en sandales, et assurez-vous que vos lacets restent noués et hors de la trajectory des roues, du moteur et du système de transmission.
Batterie
Assurez-vous que l'interrupteur est positionné sur Off lorsque la trottinette n'est pas utilisé. Ne stockez jamais la trottinette à des températures de gel!
N'utilisez pas ce produit pour la première fois avant d'avoir gonflé les pneus à la pression appropriée et d'avoir chargé la batterie durant au moins 18 heures.
Un non respect de ces instructions peut endommager votre produit et éteindre votre garantie.
RÉPARATIONS ET MAINTENANCE
Placez l'interrupteur sur « OFF » avant de proceder à toute opération de maintenance.
Régler les freins
1 Tournez la mollette de réglage de la poignée de frein d'1/4 ou d'1/2 tour jusqu'à ce que le réglage souhaité soit obtenu. Si un réglage supplémentaire s'avéré toujours nécessaire, passez à l'étape 2.

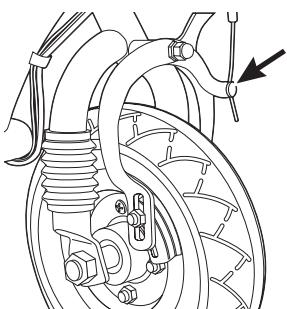

2 S'il est trop serré ou trop lâche, desserrez le cable de frein et ajustez-le comme nécessaire.

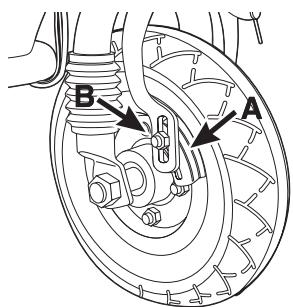

3 Verifiez que les plaquettes de frein (A) sont correctement alignées par rapport à la roue et qu'elles ne sont pas excessivement usées. Pour réaligner les plaquettes de frein, desserrer l'écrou de fixation (B) et ajustez la plaquette pour qu'elle touche la jante. Resserrez et testez. Réajustez si nécessaire.
RÉPARATIONS ET MAINTENANCE
□ Remplacement du pneu avant

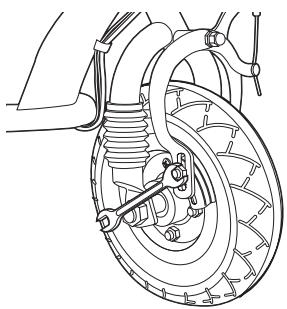

1 Desserrez le boulon du cable de frein.

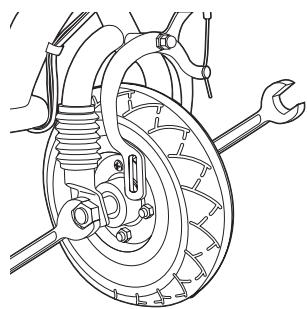

2 Desserrer les boulons de l'axe avant. Retirer la roue et installer la roue de remplacement.
RÉPARATIONS ET MAINTENANCE
Régler la chaine

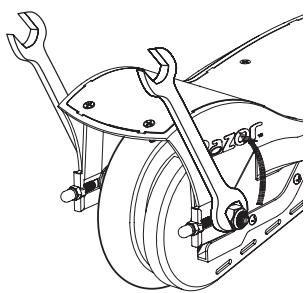

1 Desserrer les boulons de I'axe arriere.

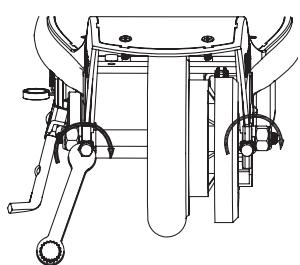

2 Serrer les tendeurs sur l'axe d'1/8 à 1/4 de tour pour ajuster la tension de la chaine. Les deux tendeurs doivent être serrés exactement au même niveau pour maintainir l'alignement des roues.

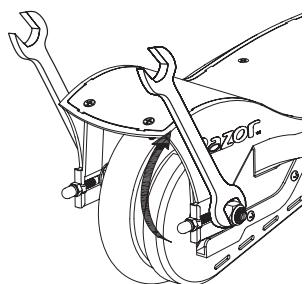

3 Une fois que la tension est correcte, serrer les boulons de l'axe. Tester la conduite. Réajustez si nécessaire.

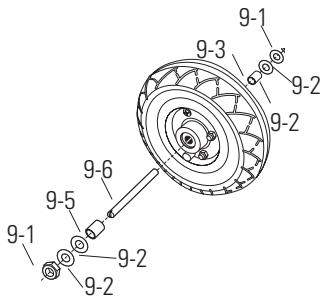

Note: Ordre des éléments
Droite (accelerateur)
9-3 - Entretoise (courte)
9-2-Rondelles
9-1 - Contre-écrou de 17 mm
Milieu
9-6 - Boulon de l'axe avant
Gauge (Frein)
9-5 - Entretoise (longue)
9-2-Rondelles
9-1 - Contre-écrou de 17 mm
Note: La chaîne doit être « juste tendue ». La tension doit être similaire à la courroie de ventilateur d'une automobile. VEILLEZ À NE PAS SERRER TROP. Le système de tension peut facilement générer une tension trop importante et faire casser la chaîne ou tordre l'arbre du moteur. Ajuster d'1/8 ou 1/4 de tour à la fois et vérifier la tension à chaque fois.
□ Remplacement de la chaine et du pneu arrêté
1 Desserrer les vis et retirer le garde-chaine.

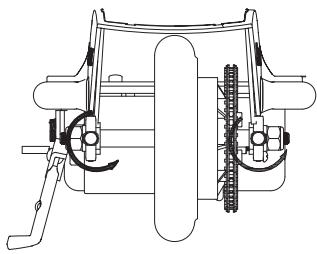

2 Desserrer les tendeurs de façon équivalente, approximativement 5 tours.

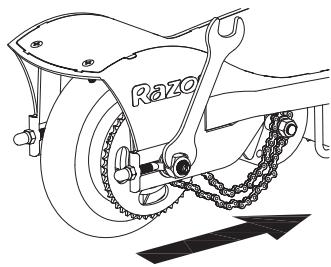

3 Desserrer l'axe. Faire coulisser la roue vers l'avant pour détendre la chaîne.
4 Retirer la roue.

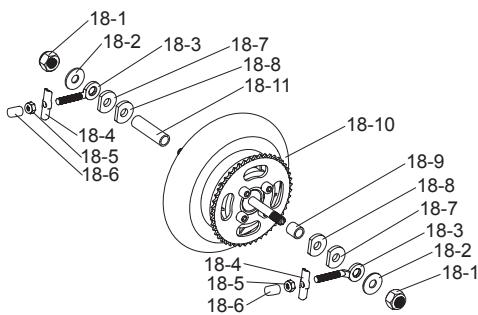

Notez l'ordre des éléments :
18-1 Écrou M8
18-2 Rondelle
18-3 Boulon àeil du tendeur
18-4 Piece U
18-5 Contre-écrou M6
18-6 Capuchon
18-7 Rondelle plate coupée
18-8 Rondelle épaisse coupée
18-9 Entretoise

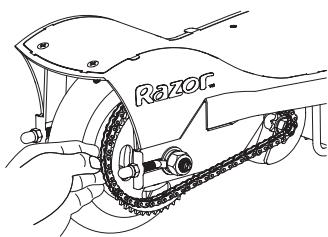

5 Diriger la chaîne sur la roude dentée et faire glisser l'axe dans les fentes du cadre.

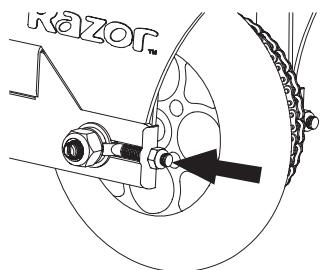

6 Installer les tendeurs et les écrous de l'axe. Serrer jusqu'à ce qu'ils maintainent juste à peine les éléments en place.

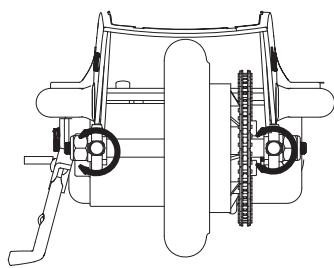

7 Serrer les tendeurs du même nombre de tours pour ajuster la tension sur la chaîne et le centre de la roue.

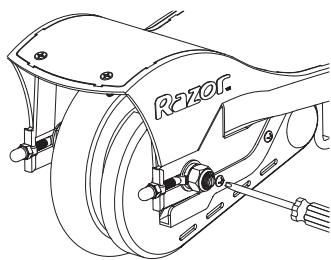

8 Remplacer le garde-chaine.
Entretien et élimination de la batterie
Ne stockez pas la batterie à des températures supérieures à 23,8 °C ou inférieures à -23,3 °C.
CONTIENT DES BATTERIES AU PLOMB ETANCHES SANS ENTRETIEN. LES BATTERIES DOIVENT ETRE RECYCLÉES.
Élimination : Notre produit Razor utilise des batteries étanches plomb-acide qui doivent être recyclées ou éliminées de façon respectueuse de l'environnement. Ne jetez pas une batterie plomb-acide dans un feu. La batterie peut explodeur ou fuir. Ne jetez pas une batterie plomb-acide dans votre poubelle habituelle destinée aux déchets menagers. Dans la plupart des secteurs, l'incinération, la mise en décharge ou le mélange des batteries étanches plomb-acide avec les ordures menagères est interdit par la loi. Retournez les batteries usées à un centre de recyclage fédéral ou approuvé par l'état ou à un vendeur local de batteries automobiles.
Chargeur
Le chargeur doit être régulièrement examé pour déceler un eventuel défaut du cable, de la prise, du boitier et des autres pieces; en présence d'un tel défaut, la trottinette ne doit pas être chargée tant que le chargeur n'a pas été réparé ou remplaced.
AVERTISSEMENT :
Si une batterie fuit, évitez tout contact avec l'acide qui s'échappe et placez la batterie endommagée dans un sac en plastique. Si de l'acide entre en contact avec votre peau ou vos yeux, rincez à l'eau fraîche durant au moins 15 minutes et contactez un médecin.
GARANTIE
Garantie limitée Razor
Le fabricant garantit que ce produit est exempt de defaults de fabrication pour une durée de 90 jours à compter de la date d'achat. Cette garantie limite ne couvre pas l'usure normale, les pneus, les tubes ou cables, ou tout dommage, casse ou perte resultant d'un assemblage, d'une maintenance, d'un stockage ou d'une utilisation inadaptes de la trottinette electrique de Razor.
Cette garantie limite s'eteindra si le produit est :
- utilise autrement qu'à des fins de loisirs ou de transport;
- modifié de chaque manière que ce soit;
loue.
Le fabricant n'est pas responsable des dégats accidentels ou indirects, ni des dommages résultat directement ou indirectly de l'utilisation de ce produit.
Razor ne propose pas d'extension de garantie. Si vous avez souscrit à une extension de garantie, elle doit être感谢ée par le magasin où elle a été souscrite.
Conservez votre ticket de caisse original avec ce manuel et écrire le numéro de série en dessous.
Numero d'article :
E100 Rouge 13111260
E100 Rose 13111261
E100 Marguerite 13111061
E125 Rouge 13111110
E125Argent 13111101
E125 Noir 13125E-BK
E150 Rouge 13111601
E150 Rose 13111661
E175 Rouge 13111259
