AERO900P - Hotte de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Caractéristiques techniques principales	Modèle AERO900P, design moderne, extraction d'air efficace
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 15 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec les cuisines modernes, installation murale
Type de filtre	Filtre à charbon et filtre à graisse
Puissance d'aspiration	Jusqu'à 800 m³/h
Fonctions principales	Extraction d'air, éclairage LED, plusieurs niveaux de puissance
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - AERO900P FRANKE

Comment installer le FRANKE AERO900P ?

Pour installer le FRANKE AERO900P, commencez par lire attentivement le manuel d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez le produit selon les instructions et vérifiez que toutes les connexions sont sécurisées avant de le mettre en marche.

Comment nettoyer le FRANKE AERO900P ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Pour les zones difficiles à atteindre, un nettoyant pour surfaces délicates peut être utilisé.

Que faire si le FRANKE AERO900P ne fonctionne pas correctement ?

Vérifiez que l'appareil est correctement branché et que toutes les connexions sont sécurisées. Consultez le manuel pour des solutions de dépannage spécifiques. Si le problème persiste, contactez le service après-vente de FRANKE.

Le FRANKE AERO900P est-il garanti ?

Oui, le FRANKE AERO900P est couvert par une garantie limitée. La durée et les conditions de la garantie peuvent varier selon le pays. Veuillez consulter le manuel ou le site web de FRANKE pour plus de détails.

Comment régler la température sur le FRANKE AERO900P ?

Pour régler la température, utilisez le panneau de contrôle situé sur l'appareil. Reportez-vous au manuel d'utilisation pour obtenir des instructions détaillées sur les réglages de température.

Où puis-je trouver des pièces de rechange pour le FRANKE AERO900P ?

Les pièces de rechange pour le FRANKE AERO900P peuvent être commandées directement auprès du service clientèle de FRANKE ou chez des revendeurs agréés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Le FRANKE AERO900P consomme-t-il beaucoup d'énergie ?

Le FRANKE AERO900P est conçu pour être écoénergétique. Consultez les spécifications du produit pour connaître sa consommation d'énergie. Utilisez-le de manière efficace pour minimiser la consommation.

Comment signaler un problème technique avec le FRANKE AERO900P ?

Pour signaler un problème technique, veuillez contacter le service clientèle de FRANKE. Ayez votre numéro de modèle, votre preuve d'achat et une description détaillée du problème à disposition.

MODE D'EMPLOI AERO900P FRANKE

Mode d'emploi et Installation

Hotte de Cuisine

⚠ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies..

UTILISATION

- La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

- Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

- Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

- Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

- Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie

- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

- « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
  • Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole ↗ sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

FLTR Min. 725 - Max: 1000 ASP Min. 725 - Max: 885 540 300 45 898 888

200 300 500 45 800 570

Min. 500mm Min. 650mm

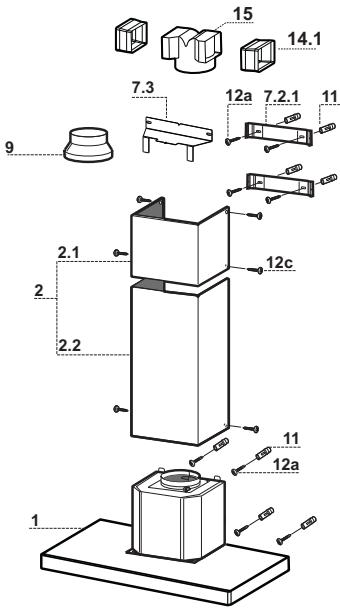

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l’installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	8	Chevilles
12a	8	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

1 2 2.1 2 2.2 9 7.3 15 14.1 12a 7.2.1 11 12c 11 12a 1

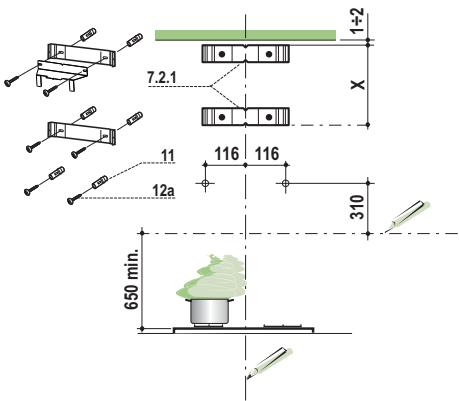

Perçage Paroi et Fixation Brides

7.2.1 11 12a 116 116 310 650 min.

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 310 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage Corps Hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.
• Si cela est jugé nécessaire, il est possible de fixer la hotte au mur au moyen de chevilles et vis supplémentaires qu'il faudra placer de l'intérieur du corps de la hotte (Voir le paragraphe entretien pour le démontage du Comfort Panel et des filtres).

12a Vr

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Ø 150 Ø 120 9

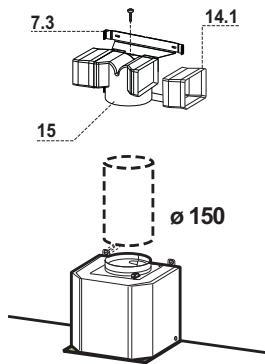

SORTIE AIR VERSION FILTRANTE

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

7.3 14.1 15 Ø 150

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

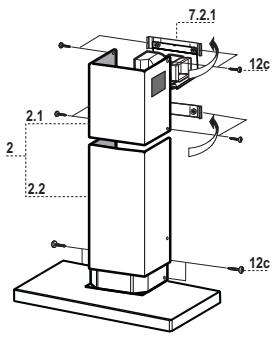

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

7.2.1 12c 2.1 2 2.2 12c

A B C D i 8.8. E F G H 24_F

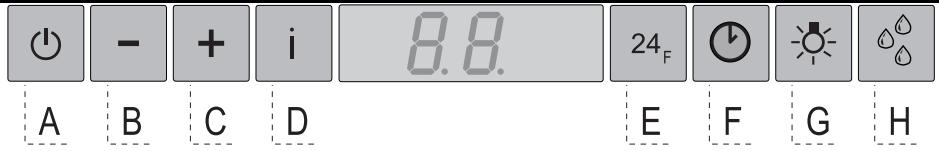

Tableau commandes

Touche	Fonction	Affichage
A	Branche et débranche le moteur d'aspiration à la première vitesse.	Affiche la vitesse paramétrée
B	Diminue la vitesse d'exercice.	Affiche la vitesse paramétrée
C	Augmente la vitesse d'exercice.	Affiche la vitesse paramétrée
D	Active la vitesseIntensivedepuis n'importe quelle vitesse, même à partir du moteur éteint. Cette vitesse est temporisée à 6 minutes, après quoi le système retourne à la vitesse précédemment paramétrée. Cette fonction est adaptée pour faire face aux pointes d'émission des fumées de cuisson.	Affiche alternativementHIet le temps restant une fois par seconde.
	Garder la touche appuyée pendant environ 5 secondes, toutes les charges étant éteintes (Moteur+Éclairage), pour brancher/débrancher l'alarme des filtres à charbon actif.	FC+Point(2 clignotements)– Alarme activéeFC+Point(1 clignotement)– Alarme désactivée
E	Fonction 24HBranche le moteur à la première vitesse et permet une aspiration de 10 minutes par heure.	Affiche 24et le point en bas à droite clignote une fois par seconde, alors que le moteur est en fonction. Appuyer sur la touche pour débrancher.
	L'alarme filtres étant en cours, appuyer sur la touche environ 3 secondes pour effectuer le reset de l'alarme. Ces indications ne sont visibles que lorsque le moteur est éteint.	FF clignote trois fois.À la fin de la procédure, l'indication précédemment affichée s'éteint :FGsignale la nécessité de laver les filtres à graisse métalliques. L'alarme entre en fonction après 100 heures de fonctionnement effectif de la hotte.FCsignale la nécessité de remplacer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L'alarme entre en fonction après 200 heures de fonctionnement effectif de la hotte.
F	Fonction DelayActive le débranchement automatique différé de 30'. Adaptée pour compléter l'élimination d'odeurs résiduelles. Activable à partir de n'importe quelle position. Pour désactiver la fonction, appuyer sur la touche ou couper le moteur.	Affiche la vitesse d'exercice et le point en bas à droite clignote une fois par seconde.
	Garder la touche appuyée pendant environ 5 secondes, toutes les charges étant éteintes (Moteur+Éclairage), pour brancher/ débrancher la télécommande.	IR+Point(2 clignotements)– Alarme activéeIR+Point(1 Clignotement)– Alarme désactivée
G	Allume et éteint l'installation d'éclairage à l'intensité maximum.	-
	Garder la touche appuyée pendant environ 2 secondes allume et éteint l'installation d'éclairage en mode Lumière de courtoisie.	-
H	Branche/Débranche les résistances pour l'anti-condensation (Chauffage dans 10 minutes).	Le symbole correspondant clignote. [IMAGE]

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Tableau commandes télécommande

➊	Moteur	On / Off Moteur.
-		Diminue la vitesse de fonctionnement à chaque pression.
+		Augmente la vitesse de fonctionnement à chaque pression.
➇	Intensive	Appui bref : active/désactive la fonction Intensive.
	Anti-condensation	Appui long : branche/débranche les résistances pour l’anti-condensation.
➇	24H/ Delay	Appui bref : active/désactive la fonction Delay : le débranchement automatique retardé de 30’. L’afficheur indique la vitesse de fonctionnement et le point en bas à droite clignote une fois par seconde.Appuyer pendant 2 secondes pour activer/désactiver la fonction 24h : branche le moteur à la première vitesse et permet une aspiration de 10 minutes par heure. L’afficheur indique le numéro 24 et le point en bas à droite clignote une fois par seconde.
➌	Éclairage	Appui bref : éclairage On / OffAppuyé pendant 2 secondes : On / Off lumières de courtoisie

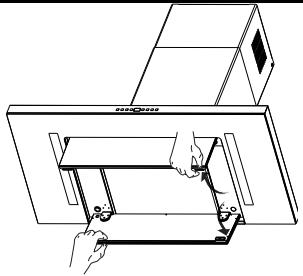

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre ; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau ; ne pas utiliser de substances abrasives.

Filtres à graisse métalliques

Ils sont lavables même au lave-vaisselle et ils doivent être lavés chaque fois que le symbole FG s'affiche ou au moins tous les 2 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait activée, il convient de la désactiver.
• Appuyer sur la touche E (Voir paragraphe utilisation).

Nettoyage filtres

• Ouvrir le Confort Panel en tirant sur l'encoche spéciale.
• Retirer les filtres un à la fois en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.
  • Refermer le Confort Panel.

Non lavable et non régénérable, il doit être remplacé à l'affichage de FC ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche D pour environ 5 sec.

- 2 clignotements inscription FC+Point -- Alarme saturation Filtre C.A. ACTIVÉE

- 1 clignotement inscription FC+Point -- Alarme saturation Filtre C.A. DÉSACTIVÉE

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait active, il convient de la désactiver.
• Appuyer sur la touche E (Voir paragraphe utilisation).

Remplacement du filtre

• Ouvrir le Confort Panel en tirant sur l'encoche spéciale.
• Retirer les filtres à graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.
• Mettre le nouveau filtre en l'accrochant bien en place.
• Remonter les filtres à graisse métalliques.
  • Refermer le Confort Panel.

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

- Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
