Marque	FRANKE
Modèle	487641
Type de produit	Hotte de cuisine
Dimensions (H x L x P)	Hauteur minimale 730 mm, maximale 1000 mm (télescopique) ; Largeur 540 mm
Distance de sécurité minimale	650 mm entre le plan de cuisson et la hotte
Diamètre de raccordement	150 mm (réductible à 120 mm avec bride fournie)
Alimentation électrique	220-240 V, 50 Hz (classe I, mise à la terre obligatoire)
Puissance d'éclairage	Lampe halogène 50 W (culot G9)
Vitesses moteur	4 vitesses (dont une temporisée de 6 minutes)
Commandes	Touches mécaniques avec voyants (T1, T2, T3, L)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon	Actif, non lavable, à remplacer tous les 4 mois
Installation	Version aspirante ou filtrante (avec charbon)
Matériaux	Acier inoxydable (corps de hotte et cheminée)
Poids	Environ 15 kg (estimation)
Sécurité	Interrupteur bipolaire avec ouverture des contacts ≥ 3 mm ; mise à la terre obligatoire ; ne pas utiliser avec des conduits de fumée de combustion
Entretien	Nettoyer avec un chiffon humide et détergent liquide neutre ; remplacer les filtres régulièrement
Pièces détachées	Filtres à graisse, filtre à charbon, lampe halogène, kit de fixation (chevilles, vis)
Réparabilité	Remplacer le cordon d'alimentation uniquement par le fabricant ou SAV agréé
Garantie	Se référer aux conditions générales du fabricant

FOIRE AUX QUESTIONS - 487641 FRANKE

Quelle est la distance de sécurité minimale entre la hotte et la plaque de cuisson ?

La distance de sécurité minimale est de 650 mm. Si les instructions de la plaque de cuisson à gaz indiquent une distance supérieure, celle-ci doit être respectée.

Comment installer la hotte en version aspirante ?

Reliez la hotte à un conduit d'évacuation vers l'extérieur à l'aide d'un tube rigide ou flexible de diamètre 150 mm (ou 120 mm avec la bride de réduction fournie). Assurez-vous que la longueur du conduit soit la plus courte possible.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais vous devez garantir une aération suffisante dans la pièce pour éviter le retour des gaz de combustion. La pression négative ne doit pas dépasser 0,04 mbar.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Il est recommandé de les nettoyer tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Laissez-les sécher avant de les remettre en place.

Quand dois-je remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois (ou plus fréquemment si la hotte est très sollicitée).

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que l'interrupteur bipolaire est enclenché. Assurez-vous que le connecteur du câble d'alimentation est correctement inséré dans la prise du diffuseur (derrière les filtres à graisse). Si le problème persiste, contactez le SAV.

Comment remplacer l'ampoule de la hotte ?

Retirez les filtres à graisse métalliques, puis dévissez les deux vis du couvercle du spot. Sortez la lampe en la tournant vers la gauche. Remplacez-la par une lampe halogène de 50 W (même type). Remontez le couvercle et les filtres.

Puis-je laisser la hotte fonctionner sans surveillance ?

Il est déconseillé de laisser une friteuse ou un feu vif sans surveillance sous la hotte. L'huile surchauffée peut s'enflammer. La quatrième vitesse temporisée (6 minutes) est conçue pour faire face aux pointes de fumée, mais ne remplace pas la vigilance.

Comment régler la hauteur de la cheminée télescopique ?

La cheminée supérieure et inférieure peuvent être élargies latéralement et accrochées aux brides de fixation. La hauteur totale peut être ajustée entre 730 mm et 1000 mm (selon le modèle). Fixez les conduits avec les vis fournies.

Que faire en cas de dommage du cordon d'alimentation ?

Ne pas utiliser l'appareil. Faites remplacer le cordon exclusivement par le fabricant ou un service après-vente agréé pour éviter tout risque d'électrocution.

MODE D'EMPLOI 487641 FRANKE

Mode d'emploi et installation

Hotte de Cuisine

Instructions d'installation

et d'utilisation

Hotte

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS.... 3

Les instructions d'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce,

afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : risque d'incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou instruites sur l'utilisation sécurisée de l'appareil et les dangers encourus. Assurez-vous que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou instruites par une personne responsable de leur sécurité.

- ATTENTION : les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant toute opération de nettoyage ou d'entretien, éteignez ou débranchez l'appareil.
• Nettoyez ou remplacez les filtres après le délai indiqué (risque d'incendie).
• Nettoyez les filtres à graisse tous les 2 mois d'utilisation, ou plus souvent en cas d'utilisation intensive. Ils peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré ; il doit être remplacé environ tous les 4 mois d'utilisation, ou plus souvent en cas d'utilisation intensive.
• Effectuez le nettoyage conformément aux instructions, sinon risque d'incendie.
• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — apposé sur le produit ou son emballage indique que ce produit ne doit pas être éliminé avec les déchets ménagers. Pour son élimination, déposez-le dans un point de collecte prévu pour le recyclage des équipements électriques et électroniques. En vous assurant d'une élimination correcte, vous contribuez à prévenir les conséquences négatives pour l'environnement et la santé. Pour plus d'informations sur le recyclage, contactez votre mairie, la déchetterie ou le magasin où vous avez acheté le produit.

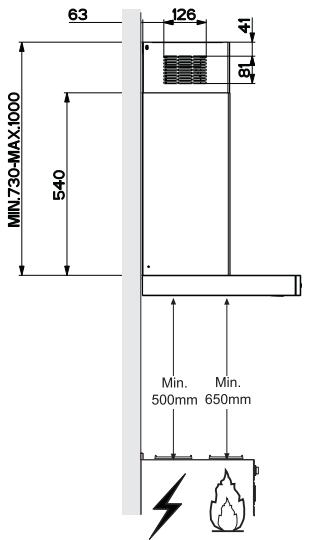

Encombrement

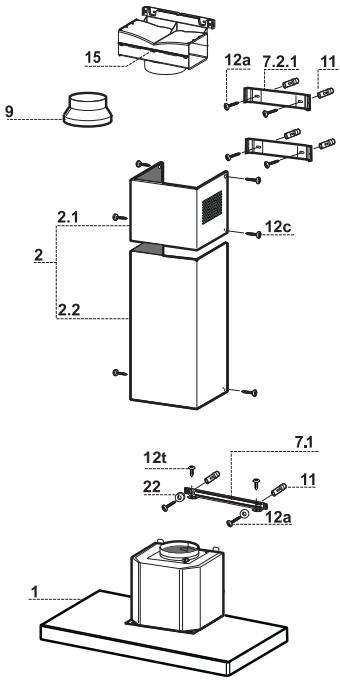

Réf.	Q.té	Composants du produit
1	1	Corps de hotte équipé de : commandes, éclairage, groupe ventilateur, filtres
2	1	Cheminée télescopique formée de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
9	1	Bride de réduction ø 150-120 mm
15	1	Raccord sortie air
Réf.	Q.té	Composants d'installation
7.1	1	Bride de fixation au corps de hotte
7.2.1	2	Brides de fixation conduit supérieur
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12t	2	Vis 3,5 x 9,5
22	2	Rondelles
	Q.té	Documentation
	1	Manuel d'instructions

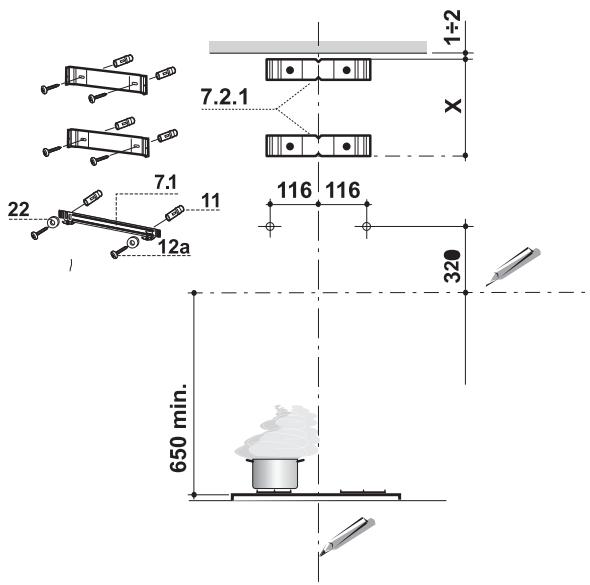

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou jusqu'à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à : 650 mm au-dessus du plan de cuisson.
• Poser le support 7.2.1, comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (encoches) avec la ligne verticale de référence. • Marquer les centres des trous du support.
• Poser le support 7.2.1, comme indiqué, X mm sous le premier support (X = hauteur du conduit supérieur fourni), en alignant son centre (encoches) avec la ligne verticale de référence. • Marquer les centres des trous du support.
• Marquer, comme indiqué, un point de repère à 116 mm de la ligne verticale de référence et 320 mm au-dessus de la ligne horizontale de référence.
• Répéter cette opération du côté opposé.
• Percer les points marqués avec une mèche de Ø 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer le support inférieur 7.2.1, à l'aide des vis 12a (4,2 x 44,4) fournies.
• Serrer le support de fixation du corps de hotte 7.1 avec les 2 vis 12a (4,2 x 44,4) et les rondelles 22 fournies en vérifiant le nivellement.

Installation avec support

• Accrocher le corps de hotte au support 7.1 déjà monté.
• Serrer définitivement le corps de hotte au support avec 2 vis 12t.

Branchements

SORTIE D'AIR EN VERSION ASPIRANTE

Pour l'installation en version aspirante, reliez la hotte au tube de sortie à l'aide d'un tube rigide ou flexible de diamètre 150 ou 120 mm, au choix de l'installateur.

• Pour la liaison avec le tube de diamètre 120 mm, insérez la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixez le tube avec des colliers de serrage appropriés. Le matériel nécessaire n'est pas fourni.
• Retirez les éventuels filtres anti-odeurs à charbon actif.

SORTIE D'AIR EN VERSION FILTRANTE

• Desserrez les 2 vis de fixation du support supérieur 7.2.1.
• Vissez à sa place le raccord de sortie d'air 15 avec les 2 vis précédemment retirées.
• Reliez le raccord 15 à la sortie du corps de hotte à l'aide d'un tube rigide ou flexible de diamètre 150 mm, au choix de l'installateur.
• Assurez-vous de la présence du filtre anti-odeurs à charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Branchez la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Enlevez les filtres à graisse (voir section "Entretien") et assurez-vous que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur.

• Élargissez légèrement les deux bords latéraux, puis accrochez-les derrière les brides 7.2.1 ; refermez jusqu'en butée.
• Fixez latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

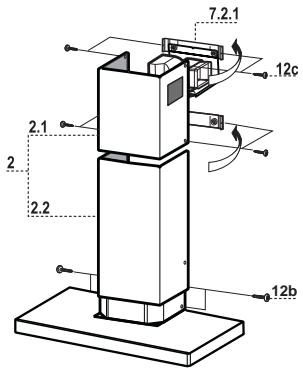

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux vis 12c fournies.

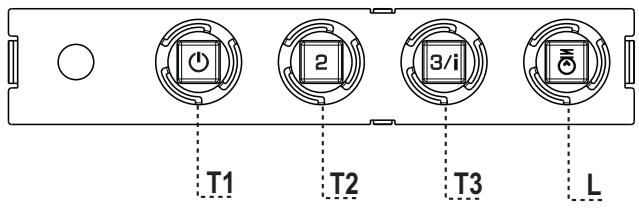

Tableau des commandes

TOUCHE	VOYANT	FONCTIONS
T1 Vitesse	Allumé	Démarre le moteur en première vitesse.
		Coupe le moteur.
T2 Vitesse	Allumé	Démarre le moteur en deuxième vitesse.
T3 Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisième vitesse.
	Clignotant	Appuyée pendant 2 secondes.
		Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson.
L Lumière	Branche et débranche l’éclairage.

Attention : la touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 50 W.

• Enlever les 2 vis de fixation du couvercle du spot.
• Sortir la lampe, en la saisissant du côté qui dépasse et en la tournant à gauche.
• Remplacer la lampe par une autre lampe possédant les mêmes caractéristiques, en faisant attention à insérer correctement les deux fiches dans leurs logements.
• Remonter le couvercle en effectuant la fixation de ce dernier à l'aide des deux vis qui ont été précédemment retirées.
