Type de produit	Hotte de cuisine
Marque	AIRLUX
Modèle	AHB1280IX
Largeur	80 cm
Type d'installation	Encastrable avec cheminée télescopique
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3 vitesses + intensive (6 minutes)
Fonctions spéciales	Fonction 24h, départ différé 30 min, télécommande (optionnelle)
Éclairage	Oui, intensité réglable
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtre à charbon	Non lavable, à remplacer tous les 4 mois
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Classe d'efficacité énergétique	B (estimé)
Niveau sonore	65 dB (estimé)
Débit d'air maximal	650 m³/h (estimé)
Matériau	Acier inoxydable
Commande	Électronique tactile
Poids net	15 kg (estimé)
Accessoires fournis	Cheminée télescopique, brides, vis, réducteur ø150-120 mm, buse avec clapet
Garantie	2 ans (standard)
Réparabilité	Pièces disponibles via service après-vente

FOIRE AUX QUESTIONS - AHB1280IX AIRLUX

Quelle est la distance de sécurité minimale entre la hotte et le plan de cuisson ?

La distance minimale est de 650 mm entre la hotte et le plan de cuisson. Respectez cette distance pour éviter tout risque d'incendie.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse se nettoient tous les 2 mois ou dès que l'alarme FG s'affiche. Ils sont lavables au lave-vaisselle ou à la main avec un détergent neutre. Laissez-les sécher avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé environ tous les 4 mois, ou dès que l'alarme FC s'affiche. Il n'est ni lavable ni régénérable.

Comment activer la fonction '24H' ?

Appuyez sur la touche E pour activer la fonction 24H. Le moteur fonctionne 10 minutes par heure à la première vitesse. Pour désactiver, appuyez à nouveau sur la touche E.

Que faire si l'alarme des filtres s'allume ?

L'alarme FG indique qu'il faut nettoyer les filtres à graisse. L'alarme FC indique qu'il faut remplacer le filtre à charbon. Après avoir effectué l'entretien, réinitialisez l'alarme en appuyant sur la touche E pendant 3 secondes (moteur et lumière éteints).

Puis-je utiliser la hotte avec une télécommande ?

Oui, une télécommande est disponible en option. Elle utilise deux piles LR03-AAA (non fournies). Pour activer la télécommande, maintenez la touche F enfoncée pendant 5 secondes (toutes charges éteintes). L'affichage clignote pour confirmer l'activation.

Comment régler la vitesse intensive ?

Appuyez sur la touche D pour activer la vitesse intensive. Elle fonctionne pendant 6 minutes puis revient automatiquement à la vitesse précédente. Idéale pour les fortes émissions de fumée.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : assurez-vous que l'interrupteur bipolaire est en position marche et que le câble est correctement branché. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte en version filtrante ?

Pour une installation filtrante (recyclage), retirez la buse de sortie, installez le raccord de sortie d'air fourni et assurez-vous que le filtre à charbon actif est en place. Reliez le raccord à un tube de ø150 mm. Les filtres à graisse doivent être présents.

Que signifie l'affichage 'FC' et 'FG' ?

FG clignotant : les filtres à graisse doivent être nettoyés (après 100 heures de fonctionnement). FC clignotant : les filtres à charbon doivent être remplacés (après 200 heures). Ces alarmes sont visibles lorsque le moteur est arrêté.

MODE D'EMPLOI AHB1280IX AIRLUX

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce,

afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que ces personnes ne soient attentivement surveillées et instruites par un responsable de leur sécurité.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

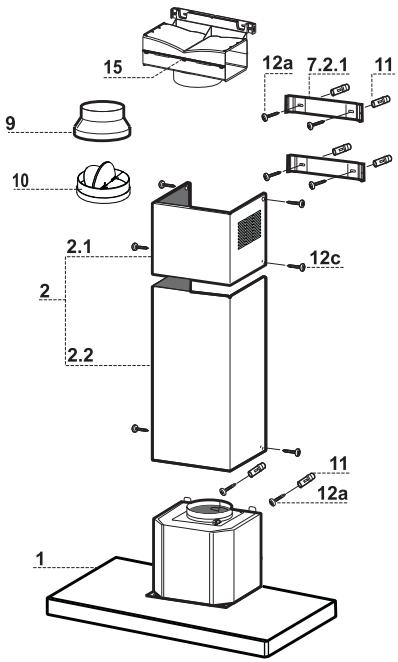

Encombrement

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
10	1	Buse avec clapet
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

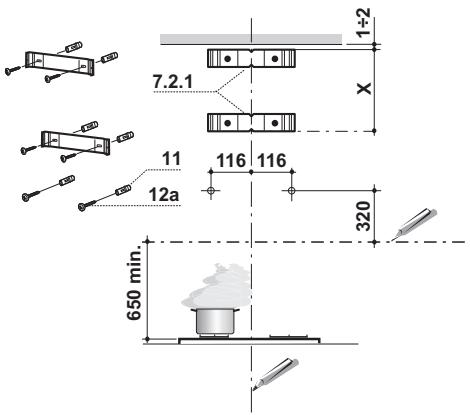

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

Raccord tube ∅ 150

• Insérer la bride avec soupape 10 ø 150 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.

Raccord tube ∅ 120

• Pour la liaison avec le tube 120 mm, insérer la buse de réduction 9 sur la bride 150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE AIR VERSION FILTRANTE

• Desserrer les 2 vis de fixation du support supérieur 7.2.1.
• Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirées.
• Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de 150 mm, au choix de l'installateur.
• S'assurer de la présence du filtre anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Elargir légèrement les deux bords latéraux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

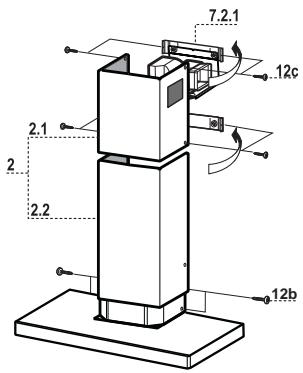

Cheminée inférieure

• Elargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

Tableau de commande

Touche	Fonction	Affichage
A	Branche et débranche le moteur d'aspiration à la première vitesse	Affiche la vitesse réglée
B	Diminue la vitesse d'exercice.	Affiche la vitesse réglée
C	Augmente la vitesse d'exercice.	Affiche la vitesse réglée
D	Active la vitesseIntensiveà partir de n'importe quelle vitesse, même lorsque le moteur est éteint. Cette vitesse est réglée pour une durée de 6 minutes, après quoi le système retourne à la vitesse précédemment réglée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche alternativementHIet le temps restant une fois par seconde
	Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif se branche/se débranche.	FC+Point(2 clignotements) – Alarme activéeFC+Point(1 Clignotement) – Alarme désactivée
E	Fonction 24HActive le moteur à la première vitesse et permet une aspiration de 10 minutes par heure.	Affiche 24et le point en bas à droite clignote une fois par seconde, alors que le moteur est en fonction. Appuyer sur la touche pour débrancher.
	L'alarme filtres étant activée, appuyer sur la touche pendant environ 3 secondes pour restaurer l'alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté.	FFclignote trois fois.À la fin de la procédure, la signalisation précédemment affichée s'éteint :FGSignale la nécessité de laver les filtres à graisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.FCSignale la nécessité de remplacer les filtres au charbon actif. Laver également les filtres à graisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte.
F	Fonction Départ différéActive le débranchement automatique différé de 30'. Adapté pour compléter l'élimination d'odeurs résiduelles. Activable à partir de n'importe quelle position. Pour la désactiver, appuyer sur la touche ou couper le moteur.	Affiche la vitesse d'exercice et le point en bas à droite clignote une fois par seconde.
	Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), la télécommande se branche/se débranche.	IR+Point(2 clignotements) – Alarme activéeFC+Point(1Clignotement) – Alarme désactivée
G	Allume et éteint l'éclairage à l'intensité maximale.
H	Changer l'intensité de la lumière à chaque pression du bouton cycliquement par Off.

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres à graisse métalliques

Ils sont lavables même au lave-vaisselle et ils doivent être lavés chaque fois que le symbole FG s'affiche ou au moins tous les 2 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait activée, il convient de la désactiver.
• Appuyer sur la touche E (Voir paragraphe utilisation).

Nettoyage filtres

• Retirer les filtres un à la fois en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Non lavable et non régénérable, il doit être remplacé à l'affichage de FC ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche D pour environ 5 sec.
• 2 clignotements inscription FC+Point -- Alarme saturation Filtre C.A. ACTIVÉE
• 1 clignotement inscription FC+Point -- Alarme saturation Filtre C.A. DÉSACTIVÉE

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration ; au cas où la fonction 24h serait active, il convient de la désactiver.
• Appuyer sur la touche E (Voir paragraphe utilisation).

Remplacement du filtre

• Retirer les filtres à graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.
• Mettre le nouveau filtre en l'accrochant bien en place.
• Remonter les filtres à graisse métalliques.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
