MANUAL DE UTILIZADOR AHB1280IX AIRLUX

ÍNDICE PT CONSELHOS E SUGESTÕES 33 CARACTERÍSTICAS 36 INSTALAÇÃO 37 UTILIZAÇÃO 40 MANUTENÇÃO 41

CONSELHOS E SUGESTÕES As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos

decorrentes de instalação ou utilização incorreta ou imprópria. • A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação). • Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor. • Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível. • Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.). • Se o exaustor for utilizado em conjunto com aparelhos não 2° elétricos (por ex. aparelhos alimentados a gás), é necessário que haja no aposento ventilação suficiente para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor. • O ar não deve ser descarregado através de um tubo flexível utilizado para aspirar fumo de aparelhos alimentados a gás ou outros combustíveis (não usar com aparelhos que descarreguem o ar exclusivamente no local de instalação). • No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.

• Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar. • Utilize apenas parafusos e peças pequenas apropriadas para o exaustor. Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos. • Ligue o exaustor à fonte de energia através de um interruptor bipolar com, pelos menos, 3 mm de distância entre os contactos.

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os

cheiros da cozinha. • Nunca utilize o exaustor senão para o fim para que foi concebido. • Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento. • Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados. • As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis. • Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio. • Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vigiadas. • Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e sob instrução de pessoa responsável pela incolumidade delas.

• “ CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.”

• Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de • • • • •

corrente, antes de realizar qualquer serviço de manutenção. Limpe e/ou substitua os filtros, respeitando os intervalos especificados pelo fabricante (perigo de incêndio). Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça. O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso. Se a limpeza do exaustor não for realizada de acordo com as instruções dadas, há risco de incêndio! Limpe o exaustor com um pano húmido e detergente líquido neutro.

O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

CARACTERÍSTICAS Dimensões

Min. Min. 650mm 650mm

Componentes Ref. 1 2 2.1 2.2 9 10 15 Réf. 7.2.1 11 12a 12c

PT Qte Componentes do produto 1 Corpo do extractor completo com: Comandos, Luz, Soprador, Filtros 1 Chaminé Telescópica incluindo: 1 Secção Superior 1 Secção Inferior 1 Flange Redutora  150 – 120 mm 1 Registo de tiragem 1 Ligação da Saída de Ar Qte Componentes para instalação 2 Suportes de Fixação da Secção Superior da Chaminé 6 Buchas para fixação à parede 6 Parafusos 4,2 x 44,4 6 Parafusos 2,9 x 9,5 Qte Documentação 1 Manual de Instruções

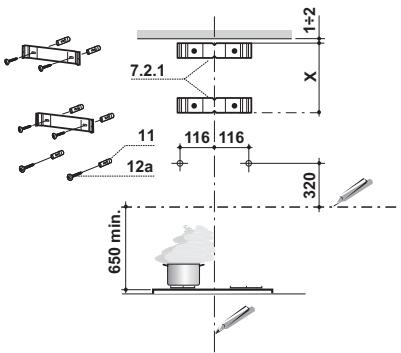

Perfuração da parede e fixação dos suportes

Marque na parede: • uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor; • uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão. • Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical. • Marque os centros dos furos do suporte. • Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical. • Marque os centros dos furos do suporte. • Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, e 320 mm acima da linha de referência horizontal. • Repita esta operação do lado oposto. • Fure os pontos marcados com ø 8 mm . • Introduza as buchas 11 nos furos. • Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) fornecidos com o aparelho. • Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

Montagem do corpo do extractor • Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor. • Pendure o corpo do extractor nos dois parafusos 12a. • Aperte totalmente os parafusos do suporte 12a. • Ajuste os parafusos Vr para nivelar o corpo do extractor.

Ligações SISTEMA DE EXAUSTÃO DO AR VERSÃO COM CONDUTA Quando instalar a versão com conduta, ligue o extractor à chaminé utilizando um tubo flexível ou um tubo rígido de ø 150 ou 120 mm, sendo a escolha deixada ao critério do responsável pela instalação.

• Para instalar o registo de tiragem 10. • Para instalar uma ligação de exaustão de ar de ø 120 mm, introduza a flange redutora 9 no registo de tiragem 10. • Fixe o tubo na posição correcta utilizando grampos para tubos em quantidade suficiente (não fornecidos). • Retire quaisquer filtros de carvão activado que estejam instalados.

SAÍDA DE AR PARA A VERSÃO FILTRANTE • Desaperte os 2 parafusos que estão a fixar o suporte superior 7.2.1. • No lugar deles, aplique a conexão de saída de ar 15 e fixe-a com 2 parafusos retirados anteriormente. • Ligue a conexão 15 à saída do corpo do exaustor, utilizando um tubo ø150 mm rígido ou flexível, à discrição do instalador. • Assegure-se de que o filtro antiodores de carvão ativado está montado.

LIGAÇÃO ELÉCTRICA • Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm. • Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do ventilador.

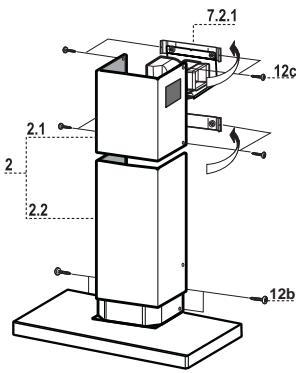

Montagem da chaminé Chaminé de exaustão superior • Alargue ligeiramente os dois lados da chaminé superior e pendure-os por trás dos suportes 7.2.1, certificando-se de que ficam correctamente assentes. • Fixe os lados nos suportes utilizando os 4 parafusos 12c (2,9 x 9,5) fornecidos. • Certifique-se de que a saída das peças das extensões fica alinhada com as saídas da chaminé.

Chaminé de exaustão inferior • Alargue ligeiramente os dois lados da chaminé e pendure-os entre a chaminé superior e a parede, certificando-se de que ficam correctamente assentes. • Fixe a parte inferior lateralmente ao corpo do extractor utilizando os 2 parafusos 12c (2,9 x 9,5) fornecidos.

UTILIZAÇÃO A B C D E F G H Quadro de comandos Tecla

A B C D E F G H PT Função Liga e desliga o motor de aspiração na velocidade I. Diminui a velocidade de funcionamento. Aumenta a velocidade de funcionamento. Activa a velocidade Intensa seja qual for a velocidade com que o motor estiver a funcionar, mesmo se estiver parado. Esta velocidade funciona durante um período de tempo limitado, 6 minutos, decorrido o qual o sistema regressa à velocidade definida anteriormente. É indicada para condições de máxima emissão de fumos de cozedura. Se a tecla for mantida pressionada, durante cerca de 5 segundos, quando todas as cargas estão desligadas (Motor+Luz), o alarme dos filtros de carvão activo Activa-se / Desactiva-se. Função 24H Activa o motor com velocidade I e permite ao exaustor aspirar durante 10 minutos, de hora a hora. Com o alarme dos filtros disparado, se o utilizador premir esta tecla durante cerca de 3 segundos, o sistema fará o reset do alarme. Estas indicações só são visíveis se o motor estiver desligado.

Display Mostra a velocidade definida Mostra a velocidade definida Mostra a velocidade definida Mostra, alternadamente, HI e o tempo restante, uma vez por segundo.

FC+Ponto (2piscadelas)–Alarme activo. FC+Ponto (1piscadela)–Alarme inactivo. Visualiza 24 e o ponto em baixo, à direita, pisca uma vez por segundo durante o funcionamento do motor. Desactiva-se fazendo pressão na tecla. FF pisca três vezes.

Concluído o processo, a indicação anteriormente visualizada apaga-se: FG indica a necessidade de lavar os filtros metálicos antigordura. O alarme dispara ao fim de 100 horas de funcionamento efectivo do exaustor. FC indica a necessidade de substituir os filtros de carvão activo. Nesta altura devem lavar-se também os filtros metálicos antigordura. O alarme dispara ao fim de 200 horas de funcionamento efectivo do exaustor. Função Delay Mostra a velocidade de serviço e o ponto em baixo, à Para accionar o processo de desligamento automático diferido direita, pisca uma vez por segundo. de 30’. Indicado para completar a eliminação dos cheiros residuais. É activável de qualquer posição e desactiva-se premindo a tecla ou desligando o motor. Se mantida premida a tecla, durante cerca de 5 segundos, quan- IR+Ponto (2piscadelas)–Telecomando activo. do todas as cargas estão desligadas (Motor+Luz), o telecoman- IR+Ponto (1piscadela)–Telecomando inactivo. do Activa-se / Desactiva-se. Liga e desliga o sistema de iluminação com intensidade máxima. Alterar a intensidade da luz em cada premir do botão ciclicamente através Off.

MANUTENÇÃO CONTROLE REMOTO (DE OPÇÃO) É importante utilizar no controle remoto pilhas alcalinas de zincocarvão de 1,5 V no formato padrão LR03-AAA (não incluído). • Não coloque o controle remoto perto de fontes de calor. • Não abandone as pilhas usadas no meio ambiente; essas devem ser depositadas em recipientes apropriados.

Filtros metálicos antigordura Também podem ser lavados na máquina de lavar louça e necessitam de lavagem sempre que aparecer escrito no display FG ou, pelo menos, cerca de 2 em 2 meses de utilização. No caso de utilização especialmente intensa têm de ser lavados com maior frequência. Como apagar o sinal de alarme • Desligue as luzes e o motor de aspiração. A seguir desactive a função 24h, se estiver activada. • Pressione a tecla E (Ver parágrafo Utilização). Limpeza dos filtros • Tire os filtros, um de cada vez, empurrando-os para a parte traseira do grupo, ao mesmo tempo que os puxa para baixo. • Lave os filtros, evitando dobrá-los, e deixe-os secar, antes de os voltar a montar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.) • Reinstale-os, tendo o cuidado de manter a pega do filtro voltada para o lado exterior, visível.

Filtros anti-odor de carvão activo (Versão Filtrante) Não é lavável nem regenerável. Tem de ser substituído quando aparecer escrito no display FC ou, pelo menos, de 4 em 4 meses. Se previamente activada, a sinalização de alarme disparará apenas quando o utilizador liga o motor de exaustão. Activação do sinal de alarme • Nos exaustores na versão filtrante, a sinalização do alarme por saturação dos filtros tem de ser activada na altura de instalação do exaustor, ou posteriormente. • Desligue as luzes e o motor de exaustão. • Prima a tecla D durante cerca de 5 segundos: • 2 Piscadelas da inscrição FC+Ponto -- Alarme por saturação Filtro de C.A. ACTIVADO. • 1 Piscadela da inscrição FC+Ponto -- Alarme por saturação Filtro de C.A. DESACTIVADO. SUBSTITUIÇÃO DO FILTRO ANTI-ODOR DE CARVÃO ACTIVO Como apagar o sinal de alarme • Desligue as luzes e o motor de aspiração. A seguir desactive a função 24h, se estiver activada. • Pressione a tecla E (Ver parágrafo Utilização). Substituição do filtro • Desmonte os filtros metálicos antigordura. • Remova o filtro anti-odores de carvão activo saturado, manobrando os respectivos engates. • Monte o filtro novo, prendendo-o no seu encaixe próprio. • Monte de novo os filtros metálicos antigordura.

Iluminação • Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").
