Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	AHC65BK
Largeur	65 cm
Alimentation	230 V, 50 Hz
Puissance d'éclairage	1 x 4 W max (LED, culot E14)
Nombre de vitesses	3 (Low, Mid, High)
Fonctionnement	Évacuation ou recyclage
Diamètre de sortie d'air	125 mm
Distance minimale – table électrique	65 cm
Distance minimale – table gaz	75 cm
Filtres à graisse	Lavables, nettoyage tous les 2 mois
Filtres à charbon	Remplacement tous les 3 mois
Installation	Murale ou sous meuble
Poids net (estimé)	15 kg
Réparabilité	Câble d'alimentation remplaçable uniquement par un professionnel

FOIRE AUX QUESTIONS - AHC65BK AIRLUX

Comment installer la hotte en version evacuation ?

Pour installer la hotte en version evacuation, il faut remplacer la lamelle A (recyclage) par la lamelle B fournie, retirer le filtre a charbon si present, et raccorder un conduit d'evacuation vers l'exterieur (diametre 125 mm).

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm pour une table electrique et de 75 cm pour une table gaz. Si la notice de la table de cuisson indique une distance superieure, celle-ci doit etre respectee.

Comment nettoyer les filtres a graisse ?

Les filtres a graisse doivent etre nettoyes tous les 2 mois (plus souvent en cas d'usage intensif). Utilisez une solution chaude a base de detergent ou placez-les au lave-vaisselle. Leur decoloration eventuelle n'affecte pas leur fonctionnement.

A quelle frequence faut-il changer les filtres a charbon ?

Il est recommande de changer les filtres a charbon tous les 3 mois, ou plus frequemment si l'usage est intensif.

Quel type d'ampoule utiliser ?

Cette hotte utilise une ampoule LED avec culot E14 (AC 230 V, 50 Hz, 4 W max). Pour d'autres modeles, le culot peut etre GU10. Reportez-vous a la plaque signaletique.

Puis-je utiliser la hotte sans filtre a charbon ?

Oui, si la hotte est installee en version evacuation, les filtres a charbon ne sont pas necessaires. En version recyclage, ils sont indispensables et doivent etre montes.

Que faire si le cable d'alimentation est endommage ?

Le cable d'alimentation doit etre remplace par le fabricant, son service apres-vente ou une personne de qualification similaire, afin d'eviter tout danger.

La hotte peut-elle etre installee par une seule personne ?

Non, l'installation ou le deplacement de la hotte necessite deux personnes ou plus pour eviter les risques de blessure.

Comment passer de la version recyclage a evacuation ?

Il faut demonter le panneau metallique de l'eclairage, remplacer chaque lamelle A par une lamelle B (fournie), retirer les filtres a charbon, et installer l'adaptateur de sortie d'air avec clapet anti-retour.

Pourquoi ma hotte ne fonctionne-t-elle pas ?

Verifiez que l'appareil est branche et que le disjoncteur n'a pas saute. Assurez-vous que les filtres ne sont pas obstrues et que les lamelles d'evacuation sont correctement positionnees. Si le probleme persiste, contactez un professionnel.

MODE D'EMPLOI AHC65BK AIRLUX

Merci d'avoir choisi ce produit. Veuillez lire attentivement le présent manuel d'utilisation avant d'installer et d'utiliser la hotte. Conservez-le pour pouvoir vous y référer ultérieurement.

MANUEL D'UTILISATION HOTTE

Cher client,

Suivre les instructions contenues dans le présent manuel d'utilisation garantit à l'appareil des performances optimales toute sa durée de vie.

ATTENTION!

DANS CERTAINES CIRCONSTANCES, LES APPAREILS ÉLECTRIQUES PEUVENT ÊTRE UNE SOURCE DE DANGER.

• NE PAS VÉRIFIER L'ÉTAT DES FILTRES LORSQUE LA HOTTE FONCTIONNE.
• NE PAS TOUCHER L'AMPOULE APRÈS UTILISATION DE L'APPAREIL.
• NE PAS DÉBRANCHER L'APPAREIL AVEC LES MAINS MOUILLÉES.
• ÉVITER LES FLAMMES NUES CAR ELLES PEUVENT ENDOMMAGER LES FILTRES ET DÉCLENCHER UN INCENDIE.
• SURVEILLER CONSTAMMENT LA FRITURE, CAR L'HUILE SURCHAUFFÉE PEUT S'ENFLAMMER.
• DÉBRANCHER LA HOTTE DE L'ALIMENTATION PRINCIPALE AVANT D'EFFECTUER TOUT TRAVAIL D'ENTRETIEN.
• ATTENTION : LES PARTIES ACCESSIBLES DE CET APPAREIL PEUVENT DEVENIR CHAUDES LORSQU'IL EST UTILISÉ AVEC DES APPAREILS DE CUISSON.
• NE PAS UTILISER CE PRODUIT À L'EXTÉRIEUR.
• CET APPAREIL PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DÉNUÉES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLÉ(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SÉCURITÉ LEUR ONT ÉTÉ

DONNÉES ET SI LES RISQUES ENCOURUS ONT ÉTÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÊTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE. UNE VENTILATION ADÉQUATE DE LA PIÈCE EST INDISPENSABLE LORSQUE LA HOTTE EST UTILISÉE EN MÊME TEMPS QUE DES APPAREILS QUI BRÛLENT DU GAZ OU TOUT AUTRE COMBUSTIBLE (NON APPLICABLE EN MODE RECYCLAGE). LE NON-RESPECT DES INSTRUCTIONS DE NETTOYAGE PEUT ENGENDRER UN RISQUE D'INCENDIE. * NE PAS FLAMBER SOUS LA HOTTE.

ÉLIMINATION DE L'ANCIEN APPAREIL

CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2012/19/UE ET À LA LÉGISLATION LOCALE CONCERNANT LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS, CET APPAREIL EST MARQUÉ DU SYMBOLE DE LA POUBELLE BARRÉE. CE MARQUAGE INDIQUE QUE L'APPAREIL NE DOIT PAS ÊTRE JETÉ AVEC LES AUTRES DÉCHETS MÉNAGERS APRÈS SON UTILISATION.

L'UTILISATEUR EST TENU DE LE REMETTRE À UNE DÉCHETTERIE COLLECTANT LES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS. LES COLLECTEURS, Y COMPRIS LES POINTS DE COLLECTE LOCAUX, LES MAGASINS ET LES SERVICES DES AUTORITÉS LOCALES, PROPOSENT DES PROGRAMMES DE RECYCLAGE.

UNE MANIPULATION APPROPRIÉE DES PRODUITS ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS PERMET D'ÉVITER LES RISQUES POUR L'ENVIRONNEMENT

ET LA SANTÉ RÉSULTANT DE LA PRÉSENCE DE COMPOSANTS DANGEREUX ET DU STOCKAGE ET DU TRAITEMENT INAPPROPRIÉS DE CES PRODUITS.

• Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l'utilisation non appropriée du produit.
• Lire le présent manuel d'utilisation avant d'installer et d'utiliser la hotte. Le conserver pour d'éventuelles consultations ultérieures.
• Cette hotte peut être utilisée en version évacuation (évacuation de l'air vers l'extérieur) ou en version recyclage (recyclage de l'air à l'intérieur). Le choix de l'installation est libre.
• Seul un technicien autorisé et expérimenté peut effectuer les travaux d'installation et d'entretien.
• Vérifier que le voltage du réseau correspond à celui indiqué sur la plaque signalétique fixée à l'intérieur de la hotte.
• Ne pas raccorder la hotte à des conduits d'échappement évacuant des fumées de combustion (chaudières, cheminées, etc.)
• Si la hotte est utilisée conjointement à des appareils non électriques (par ex. installation au gaz), un niveau suffisant de ventilation doit être garanti dans la pièce de façon à empêcher le reflux des gaz d'échappement. La cuisine doit disposer d'une ouverture directe sur l'extérieur afin de garantir l'entrée d'air pur.
• La distance minimale entre la surface d'appui des récipients de cuisson sur la table de cuisson et la partie la plus basse de la hotte : lorsque la hotte est située au-dessus d'un appareil à gaz, cette distance doit être d'au moins 75 cm ; lorsque la hotte est située au-dessus d'un appareil électrique, cette distance doit être d'au moins 65 cm. Si les instructions d'installation de la table de cuisson spécifient une distance plus grande, cela doit être pris en compte. La distance peut être réduite pour :

parties non combustibles des hottes de cuisine, ou - pièces fonctionnant en très basse tension de sécurité,

à condition que ces pièces ne donnent pas accès aux pièces sous tension si elles sont déformées.

REMARQUE : Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe.

UTILISATION

• Cette hotte est donc exclusivement pour un usage domestique, à savoir éliminer les vapeurs de cuisson.
• Ne jamais utiliser la hotte à des fins autres que celle pour laquelle elle a été conçue.
• Ne jamais laisser de grandes flammes nues sous la hotte en marche.
• Ajuster l'intensité de la flamme pour la diriger uniquement sur le fond de la casserole ; en s'assurant que la flamme ne dépasse pas sur les côtés.
• La friteuse doit être constamment sous surveillance lors de son utilisation, car l'huile surchauffée peut s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou toute personne qui n'est pas informée de son utilisation correcte.

ENTRETIEN

• Un entretien correct de la hotte assure une bonne performance de l'appareil.
• Débrancher la hotte de l'alimentation principale avant d'effectuer tout travail d'entretien.
• Nettoyer et/ou remplacer les filtres à graisse en aluminium et les filtres à charbon actif après la période de temps donnée.
• Nettoyer la hotte en utilisant un chiffon humide et un détergent liquide neutre.
• ÉLIMINATION : Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté.

CARACTÉRISTIQUES

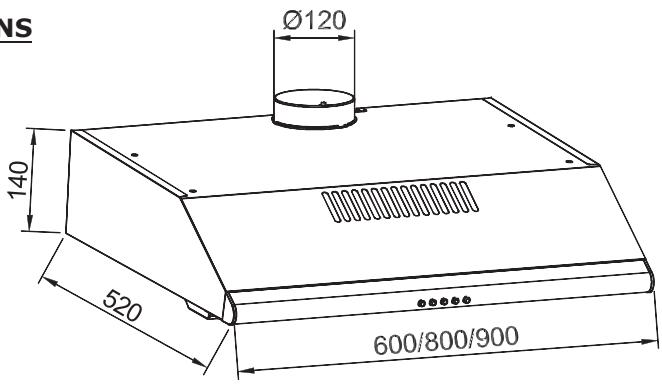

DIMENSIONS

DESCRIPTION / Connexions

La hotte peut être installée en version évacuation ou recyclage.

POUR LES MODÈLES À UN OU DEUX MOTEURS

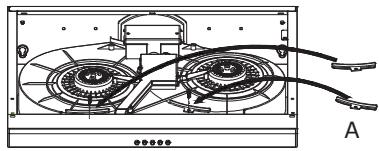

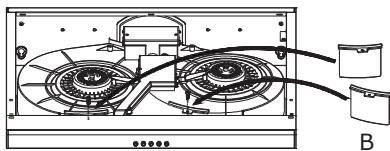

Deux types de lamelles d'évacuation d'air sont fournis avec la hotte, A et B. Il y a une lamelle A et une lamelle B fournies avec les hottes à un moteur. Il y a deux lamelles A et deux lamelles B fournies avec les hottes à deux moteurs.

En fonction du type d'installation choisi, il sera nécessaire ou non de changer la ou les lamelle(s) d'évacuation d'air.

Avec la ou les lamelle(s) A, la hotte est en version recyclage.

Avec la ou les lamelle(s) B, la hotte est en version évacuation.

Par défaut la hotte est livrée en version recyclage, c'est-à-dire avec la ou les lamelle(s) A montée(s).

La ou les lamelle(s) B est (sont) fournie(s) dans le sachet de vis au cas où il serait nécessaire d'installer la hotte en version évacuation.

Pour une hotte à deux moteurs, il est indispensable que les lamelles de chaque moteur soient de même type pour que l'ensemble fonctionne.

recyclage

évacuation

recyclage

évacuation

VÉRIFIER SYSTÉMATIQUEMENT QUE LA OU LES LAMELLES(S) MONTÉE(S) EST(SONT) CORRECTE(S).

Par défaut, la lamelle installée sur chaque moteur est la lamelle A, prévue pour un fonctionnement en version recyclage.

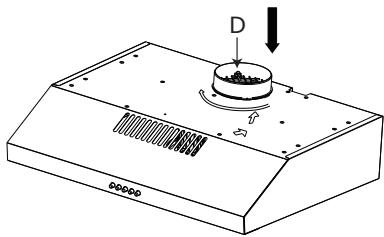

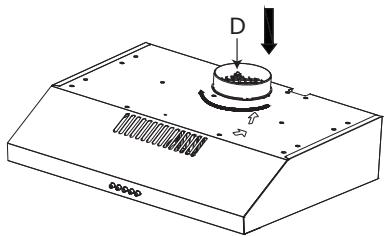

Pour passer en version évacuation, démonter tout d'abord le panneau en métal de l'éclairage, puis replacer la lamelle A par la lamelle B conservée dans le sachet avec les pièces détachées. Enlever la trappe de sortie d'air et installer l'adaptateur de sortie d'air avec le clapet anti-retour.

Les filtres à charbon ne sont pas nécessaires en version évacuation. S'ils sont montés, les enlever.

Version évacuation

La hotte aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisse et les expulse à l'extérieur via le tuyau de sortie. Dans cette version, les filtres à charbon actif ne sont pas nécessaires.

1. Choisir où le conduit va passer entre la hotte et l'extérieur.
2. Un conduit droit et court assurera un meilleur fonctionnement de la hotte.

1. Un conduit long, des coudes et autres transitions réduisent les performances de la hotte. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux.
2. L'air ne doit pas être évacué dans un conduit utilisé pour évacuer les fumées des appareils qui brûlent du gaz ou d'autres combustibles. Les normes en vigueur concernant l'évacuation de l'air doivent être respectées. Consulter les autorités locales et les codes du bâtiment pour les exigences en matière de conduits d'évacuation.
3. Installer un capuchon de toit ou de mur. Raccorder le conduit en métal rond au capuchon et remonter jusqu'à l'emplacement de la hotte.

Version recyclage

La hotte aspire les vapeurs de cuisson chargées de fumées et d'odeurs à travers les filtres à graisse et les filtres à charbon actif, puis réinjecte de l'air pur dans la pièce. Pour une efficacité constante, les filtres à charbon actif doivent être remplacés régulièrement.

Attention : pas besoin de conduits en plastique ou en métal rigide.

1. Installer le ou les filtres à charbon actif.
2. Noter que l'air est renvoyé dans la pièce via les fentes à l'avant de l'appareil.

Il faut décider dès le début du type d'installation (recyclage ou évacuation). Pour une plus grande efficacité, nous vous recommandons d'installer la hotte en version évacuation.

Raccordement électrique

• Le câblage électrique doit être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système hors tension à l'entrée de service avant d'effectuer le câblage.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une autre personne tout aussi compétente afin d'éviter tout risque d'accident.
• Ne pas utiliser une prise ou une rallonge autre que celles fournies initialement avec la hotte.

INSTALLATION

Avant de commencer l'installation, pour manipuler la hotte, nous vous conseillons d'enlever le ou les filtres.

Avant de la fixer, la conduite d'évacuation de l'air vers l'extérieur doit être installée. Utiliser

une conduite d'évacuation avec : - la longueur minimum indispensable ; - le moins de coudes possible (angle maximum du coude : 90°) ; - le matériel certifié (selon les normes locales, de construction et d'incendie) ; et aussi lisse que possible à l'intérieur. Il est également recommandé d'éviter les changements drastiques dans la section transversale (diamètre recommandé : 125 mm).

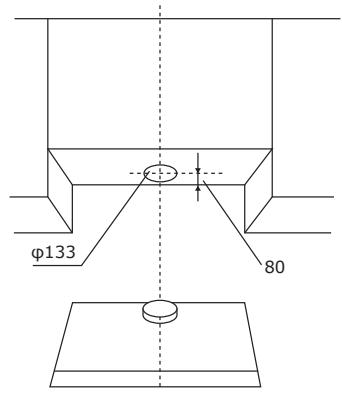

Percez le trou pour la sortie d'air (133 mm de diamètre) dans la cuisine. Procédez à la fixation de la hotte : selon vos besoins, vous pouvez fixer la hotte au mur ou sous un meuble haut de la cuisine. IMPORTANT : Respectez la distance entre la table de cuisson et la partie inférieure de la hotte, qui doit être d'au moins 650 mm pour une table électrique et 750 mm pour une table à gaz.

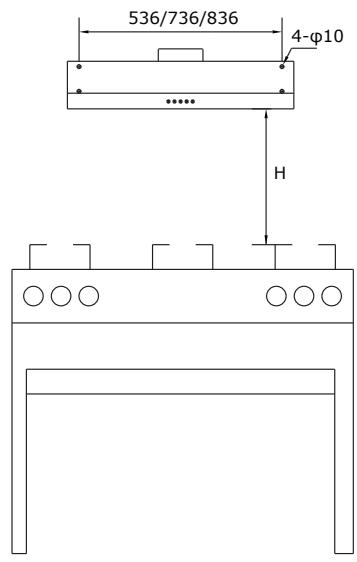

A) Fixation au mur

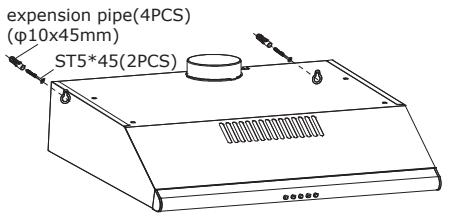

1. Tracez une ligne verticale sur le mur en alignement avec votre table de cuisson. Marquez les 2 trous à percer dans le mur en respectant les distances indiquées. Réalisez les 2 trous et mettez en place les 2 chevilles φ10X45 fournies ou autres, mais toujours adaptées au type de mur. Prenez 2 des vis ST5x50 fournies et insérez-les dans les chevilles. Connectez un tube flexible à l'adaptateur de sortie de la hotte, puis serrez à l'aide d'un collier de serrage (non fourni).

1. Procédez à la connexion électrique.

B) Fixation sur meuble de cuisine

1. Tracez une ligne verticale sur le mur en alignement avec votre plaque de cuisson. Poussez la hotte contre le placard de la cuisine et insérez les 4 vis ST4.2x30 en respectant les distances indiquées et en opérant depuis l'intérieur de la hotte. Connectez un tube flexible à l'adaptateur de sortie de la hotte, puis serrez à l'aide d'un collier de serrage (non fourni).

H = 650 mm pour table électrique

H = 750 mm pour table à gaz

1. Procédez à la connexion électrique.

No.	Specification	Drawing	Quantity
①	ST5x50	←→→	2
②	Φ10x45	←→→	2
③	ST4.2*30	←→	4

La longueur maximale possible pour la vis n°1 est de 55 mm, pour la vis n°3 est de 35 mm.

L'installation est à présent terminée.

AVERTISSEMENT : NE PAS INSTALLER LES VIS OU LE DISPOSITIF DE FIXATION CONFORMÉMENT À CES INSTRUCTIONS PEUT ENTRAÎNER DES RISQUES ÉLECTRIQUES.

Remarque :

• L'air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour les émanations provenant d'appareils qui brûlent du gaz ou d'autres combustibles.
• Si les instructions de montage d'une table de cuisson au gaz spécifient une distance supérieure à 750 mm, il faut la prendre en compte.
• Les réglementations concernant l'évacuation de l'air vicié doivent être respectées.

FONCTIONNEMENT

La hotte se met en marche en appuyant sur le bouton «ON/OFF» du bandeau de commande.

L'interrupteur éclairage, «LIGHT», permet d'allumer et d'éteindre la lumière. Les interrupteurs ventilation, «LOW», «MID», «HIGH» permettent de régler la ventilation sur les 3 vitesses :

OFF

LOW

MID

HIGH

LIGHT

FILTRES À GRAISSE

Les filtres à graisse doivent être nettoyés régulièrement (tous les deux mois d'utilisation, voire plus en cas d'usage intensif). Utiliser une solution chaude à base de détergent.

Les filtres à graisse sont lavables, et si besoin au lave-vaisselle. Après plusieurs lavages, leur couleur peut changer. Cette décoloration n'entrave en rien leur bon fonctionnement et ne donne pas lieu à réclamation.

FILTRES CHARBON

Il est recommandé de changer les filtres charbon tous les 3 mois voire plus souvent si usage intensif.

LAMPES

• Culot de lampe LED BULB E14 pour GHC625 GHC631 GHC831 GHC931 / code ILCOS selon norme 61231: DB-4-220/230-E14-35 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie la plage de tension, E14 signifie le type de culot de lampe, 35 représente le diamètre maximum d'ampoule) L'unité de longueur est le mm. Cette hotte nécessite une lampe LED (AC 230V 50Hz, 1X4W Max).
• Culot de lampe LED GU10 pour GHC640 GHC940 / code ILCOS selon norme 61231: DB-4-220/230-GU10-50 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie plage de tension, GU10 signifie type de culot de lampe, 50 signifie le diamètre maximum de la lampe) Les dessins ci-joints montrent les dimensions de base pour le remplacement. L'unité de longueur est le mm. Cette hotte nécessite une lampe LED (AC 230V 50Hz, 2X4W Max).

GU10
