Type de produit	Dronte quadricoptère Hubsan X4 CAM Plus (H107C+) RTF
Caractéristiques techniques principales	Caméra HD 720p, transmission en temps réel, portée de 100 mètres
Alimentation électrique	Batterie LiPo 3.7V 500mAh
Dimensions approximatives	Dimensions : 13 x 13 x 4 cm
Poids	Environ 50 g
Compatibilités	Compatible avec les accessoires Hubsan X4
Type de batterie	Batterie LiPo (Lithium Polymère)
Tension	3.7 Volts
Puissance	Non spécifiée
Fonctions principales	Vol stationnaire, retournement 3D, enregistrement vidéo, photos
Entretien et nettoyage	Nettoyer les hélices et le châssis avec un chiffon doux, vérifier les connexions
Pièces détachées et réparabilité	Pièces détachées disponibles, réparabilité modérée
Sécurité	Ne pas faire voler près des personnes, respecter les réglementations locales sur les drones
Informations générales utiles	RTF (Ready to Fly), nécessite une charge complète avant utilisation

FOIRE AUX QUESTIONS - X4 CAM PLUS (H107C+) RTF HUBSAN

Pourquoi mon Hubsan X4 Cam Plus ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment calibrer le gyroscope de mon drone ?

Placez le drone sur une surface plane, puis allumez la télécommande et le drone. Une fois les lumières stabilisées, inclinez le drone d'un côté jusqu'à ce que les lumières clignotent, puis relâchez.

Mon drone ne répond pas aux commandes, que faire ?

Assurez-vous que la télécommande et le drone sont correctement appariés. Vérifiez également que les piles de la télécommande sont chargées.

Comment résoudre les problèmes de connexion entre la télécommande et le drone ?

Éteignez à la fois la télécommande et le drone, puis rallumez d'abord la télécommande, suivie du drone. Patientez quelques secondes pour qu'ils se synchronisent.

Pourquoi la caméra de mon Hubsan X4 Cam Plus ne fonctionne-t-elle pas ?

Vérifiez que la carte mémoire est insérée correctement et qu'elle n'est pas pleine. Assurez-vous également que la caméra est activée via la télécommande.

Comment augmenter l'autonomie de la batterie ?

Évitez les manœuvres brusques, volez à une altitude stable et évitez de voler par temps très froid, cela peut aider à prolonger l'autonomie de la batterie.

Que faire si le drone perd la connexion avec la télécommande ?

Rapprochez-vous du drone et assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le drone. Si le problème persiste, redémarrez les deux appareils.

Comment effectuer une mise à jour du firmware ?

Téléchargez le dernier firmware sur le site officiel de Hubsan, connectez le drone à votre ordinateur via un câble USB, puis suivez les instructions fournies.

Quels sont les conseils pour un vol en extérieur ?

Volez par temps calme, à l'abri des obstacles, et restez à une distance raisonnable pour garder le contrôle. Évitez les zones où il y a beaucoup d'interférences radio.

Comment nettoyer les hélices de mon drone ?

Utilisez un chiffon doux et humide pour enlever la saleté. Évitez les produits chimiques agressifs qui pourraient endommager le plastique.

MODE D'EMPLOI X4 CAM PLUS (H107C+) RTF HUBSAN

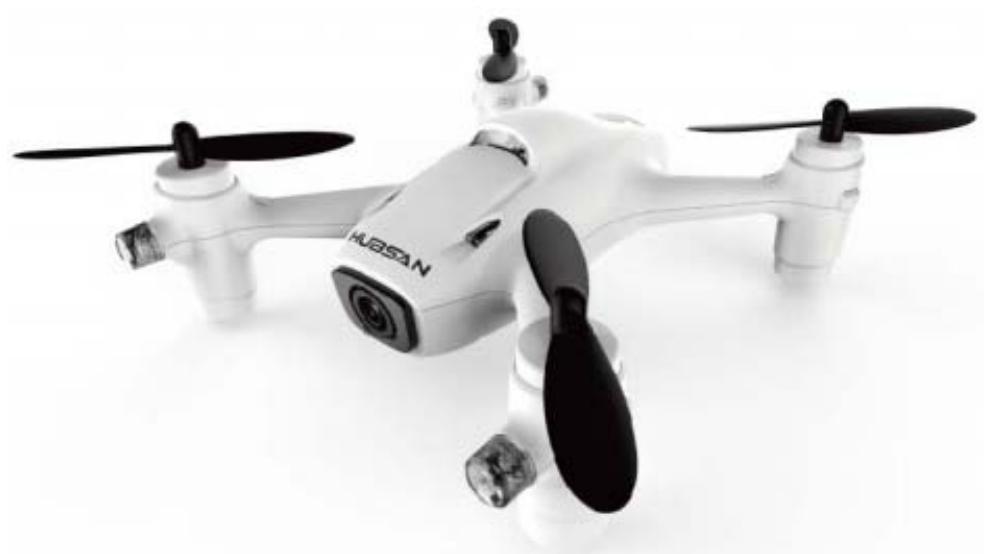

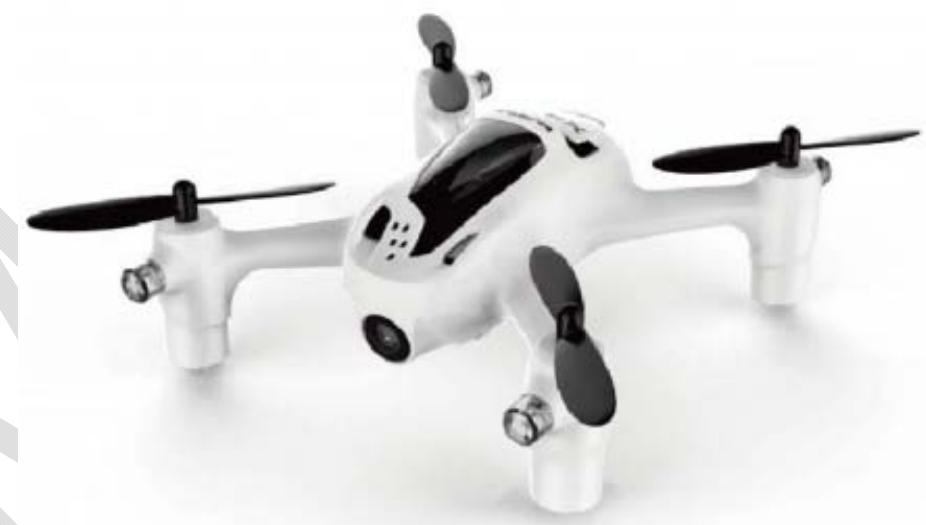

H107P - H107C+ - H107D+

Ages 14+

1- Introduction

Merci d'avoir acheté un produit Hubsan. Les quadricoptères X4 ont été étudiés pour être faciles à utiliser. Ce sont des modèles de radiocommandes, complets et prêts à voler.

Lisez attentivement ce manuel d'instruction pour être sûr d'utiliser votre produit correctement.

1.1 - Important

Ces produits ne sont pas des jouets mais de véritables modèles radio-commandés de haute technologie.

Si vous avez le moindre doute quant à l'utilisation du modèle, il est fortement recommandé de demander l'aide d'une personne expérimentée en modélisme.

2-SÉCURITÉ

Ce quadricoptère R/C possède des parties (hélices) qui se déplacent à haute vitesse, ceci peut représenter un danger. En tant que pilote de ce produit, vous êtes seul responsable de vos actions et des accidents ou dommages pouvant être causés aux personnes ou objets.

2.1 - CHARGE de la batterie LIPO

Votre Hubsan H107P / C+ / D+ est alimenté par une batterie Lithium-Polymère. La charge et l'entreposage de ce type de batterie nécessitent une surveillance constante.

Utilisation des batteries lipo (lithium-polymère)

Les batteries Lipo différent des batteries conventionnelles, et contiennent des éléments chimiques qui sont relativement instables à l'air libre. Une mauvaise utilisation des batteries Lipo peut causer des dommages irrémédiables à l'environnement ou à vous-même (risques d'explosions et d'incendies).

Chargez et rechargez les batteries Lipo dans un endroit sans humidité et non inflammable (ne pas poser sur du bois, tissu,...).

Ne laissez pas vos batteries Lipo à la portée des enfants ou des animaux.

Stockez et chargez vos batteries Lipo dans un endroit normal de votre habitation (pas dans un couloir, ou une zone d'évacuation possible en cas de problème).

Ne chargez pas une batterie Lipo endommagée ou ayant un aspect gonflé.

Si la batterie ne peut plus être utilisée, déposez-la au recyclage suivant les recommandations en vigueur dans le pays où vous résidez.

Respectez les polarités + et - pour charger une batterie Lipo, ainsi que la tension et l'intensité de charge.

Utilisez un chargeur Lipo adapté avec équilibrage des éléments.

Ne chargez pas vos batteries Lipo dans un véhicule en mouvement.

Ne laissez pas vos batteries Lipo à proximité des liquides ou de toute source inflammable.

Pour réduire les risques, stockez et chargez vos batteries Lipo dans un sac de protection ignifugé pour batteries Lipo, ou une boîte ignifugée adaptée.

Surveillance vos batteries Lipo pendant la charge pour déceler une eventuelle surchauffe ou gonflage.

Ne chargez pas vos batteries Lipo au-delà de la tension indiquée par le constructeur.

Ne déchargez pas vos batteries Lipo en dessous de la tension indiquée par le constructeur.

Durant le transport, protégez vos batteries Lipo de tout dommage. Ne mettez pas les batteries Lipo dans vos poches de vêtements.

Si votre batterie Lipo a subi un choc ou un crash, placez-la à l'extérieur dans un conteneur en métal loin de toute source inflammable, et attendez 30 minutes.

N'essayez pas de démonter ou réparer une batterie Lipo.

2.3. Prévenir de la moisissure

Les modèles R/C sont composés d'un certain nombre d'éléments électriques et électroniques. De ce fait, ils ne doivent pas être exposés à l'humidité, la condensation, ou autres contaminants. L'exposition à l'humidité pourrait provoquer immédiatement ou à terme un dysfonctionnement des différents systèmes et causer un crash.

2.4. Maintenance

Utilisez uniquement des pièces HUBSAN pour réparer votre quadricoptère.

2.5. Attention aux hélices

Les hélices des aéromodèles tournent très rapidement. Elles sont dangereuses et sont capables d'inciser la peau ou de causer tout autre Damage grave sur vous ou des personnes, des animaux ou des équipements divers.

Vos yeux doivent toujours être éloignés des hélices pour éviter tout risque et tout dommage irreversible.

2.6. Évitez de voler seul

Si vous débutez l'aéromodélisme, il est recommandé d'être accompagné d'une personne expérimentée qui pourrait vous guider durant l'utilisation de votre quadricoptère.

3. Vérifications avant vol

Avant toute opération, vérifie que les batteries du quadricoptère et de la radio-commande soient chargées.

Avant d'allumer la radio-commande, vérifie que le manche de gaz est au minimum (en bas).

Vérifiez que les hélices ou autres pièces ne sont pas endommagées, afin d’éviter tout accident (projectiles).

Vérifiez que la batterie Lipo est suffisamment bien fixée et qu'aucun câble ne viennent à proximité des hélices (câble d'alimentation).

Suivez la procédure d'allumage: allumer la radio-commande puis le quadricoptère.

Une fois le vol terminé vous devez effectuer la procédure inverse : éteindre le quadricoptère puis la radio-commande en dernier.

Le non-respect de ces procédures peut conduire à une perte de contrôle du modèle.

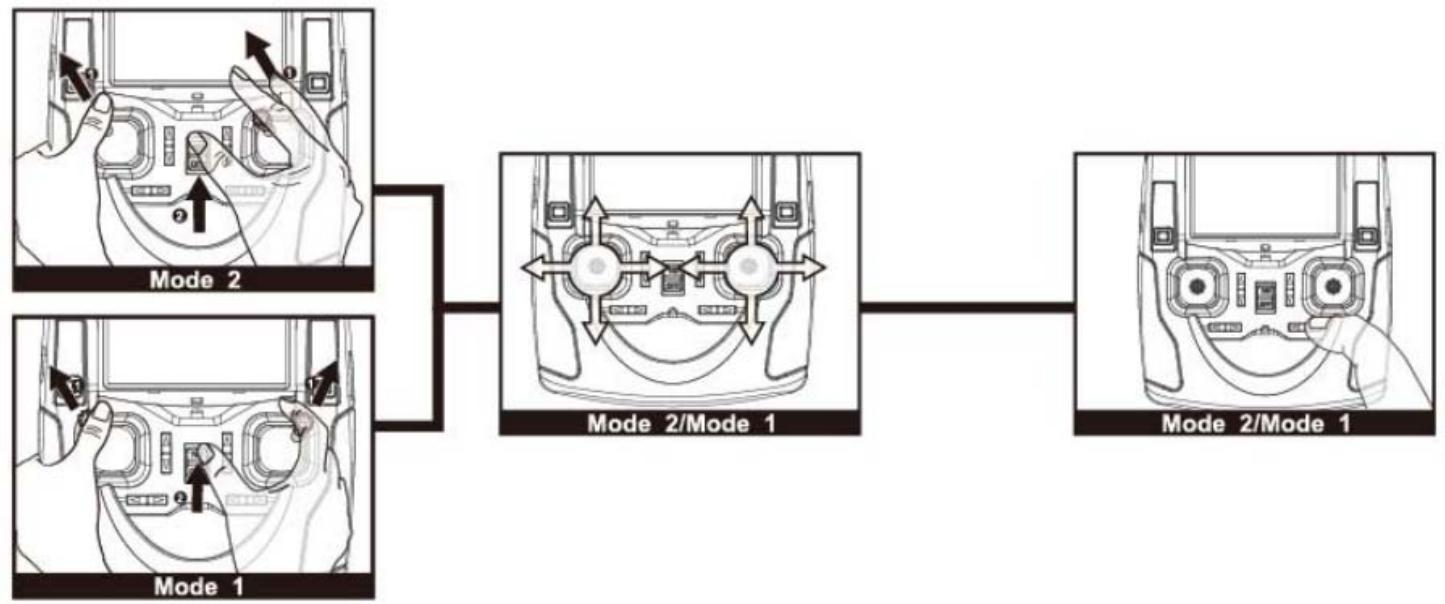

4. Choix du mode de pilotage mode 1 / mode 2

Mode 2: C'est le mode par défaut de votre appareil et le plus couramment utilisé en aéromodélisme. Si vous êtes débutant en pilotage, nous vous conseillons d'utiliser ce mode de vol.

Pour passer en Mode 1 : Comme indiqué sur le schéma ci-dessous, poussez les manches aux extrémités extérieures de la radio-commande, et tout en maintainant les manches, mettez sous tension la radio-commande. Une fois allumé, relachez les manches puis faites deux rotations des manches, puis pressez un des boutons de TRIM jusqu'à ce que la LED de la radio-commande devienne rouge.

Pour Passer en Mode 2 : Comme indiqué sur le schéma ci-dessous, poussez les manches vers le haut gauche, et tout en maintainant les manches, mettez sous tension la radio-commande. Une fois allumé, relachez les manches puis faites deux rotations des manches, puis pressez un des boutons de TRIM jusqu'à ce que la LED de la radio-commande devienne rouge.

5. Procédure de mise en route

Les Hubsan H107P / C+ / D+ disposent d'une sécurité afin d'éviter tout décollage involontaire. Le quadricoptère ne démarrera qu'une fois cette procédure effectuée.

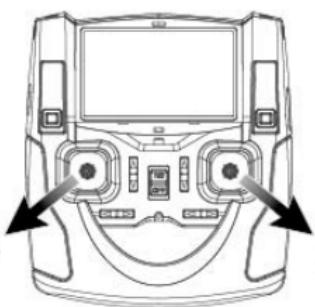

1) Mise sous tension du drone en pressant sur les boutons POWER présents sous le fuselage pour les modèles H107C+ et H107D+. Le H107P s'allume en connectant la batterie. 2) Mettre la télécommande sous tension et vérifier son mode de vol. Les LED du quadricoptère deviennent fixes pour indiquer que radio et drone sont bien associés. 3) Tirez les manches vers l'extérieur de la radiocommande comme indiqué sur le schéma ci-dessous

Pour stopper les moteurs, posez-vous puis répétez la même opération en tirant les manches vers l'extérieur.

Lorsqu'en vol les LED se mettent à clignoter, cela signifie que la batterie a atteint son seuil d'utilisation, posez-vous sans tarder et coupez les moteurs.

Une batterie faible peut entraîner des comportements non souhaités du drone. Auquel cas il faut se poser et recharger la batterie.
