X4 (H501S) FPV RTF - Drone HUBSAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Droné quadricoptère avec caméra FPV
Caractéristiques techniques principales	GPS intégré, retour à la maison automatique, mode de vol intelligent
Alimentation électrique	Batterie LiPo 7.4V
Dimensions approximatives	Dimensions : 29 x 29 x 10 cm
Poids	Environ 200 g
Compatibilités	Compatible avec télécommandes Hubsan et accessoires Hubsan
Type de batterie	Batterie LiPo 2S
Tension	7.4 V
Puissance	Non spécifiée
Fonctions principales	Enregistrement vidéo HD, transmission en temps réel, modes de vol variés
Entretien et nettoyage	Nettoyer les hélices et le châssis après chaque vol, vérifier les connexions
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur le site du fabricant et revendeurs
Sécurité	Utiliser dans des zones dégagées, respecter les réglementations locales sur les drones
Informations générales utiles	Vérifier la charge de la batterie avant chaque vol, lire le manuel d'utilisation

FOIRE AUX QUESTIONS - X4 (H501S) FPV RTF HUBSAN

Comment charger la batterie du Hubsan X4 H501S ?

Pour charger la batterie, utilisez le chargeur fourni. Branchez le chargeur sur une prise secteur, connectez le câble au port de charge de la batterie et laissez charger jusqu'à ce que le voyant indique que la charge est complète.

Pourquoi mon drone ne décolle-t-il pas ?

Assurez-vous que la batterie est complètement chargée et correctement installée. Vérifiez également que les hélices sont installées dans le bon sens et qu'elles ne sont pas endommagées.

Mon drone ne capte pas le signal GPS, que faire ?

Assurez-vous de vous trouver à l'extérieur, loin des obstacles et des sources d'interférences. Attendez que le drone établisse une connexion GPS stable avant de décoller.

Comment régler la caméra du Hubsan X4 H501S ?

La caméra peut être réglée via l'application FPV. Connectez-vous à l'application, sélectionnez les paramètres de la caméra et ajustez l'angle ou la résolution selon vos besoins.

Que faire si le drone tombe en panne pendant le vol ?

Si le drone perd de la puissance, essayez de le faire atterrir immédiatement. Si vous ne pouvez pas le contrôler, le drone a une fonction de retour automatique au point de départ si le signal est perdu.

Comment mettre à jour le firmware du Hubsan X4 H501S ?

Visitez le site officiel de Hubsan pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via la carte SD du drone.

Pourquoi la vidéo du FPV est-elle de mauvaise qualité ?

Assurez-vous que votre connexion Wi-Fi est stable et que vous êtes à une distance raisonnable du drone. Vérifiez également que l'objectif de la caméra est propre.

Comment calibrer le gyroscope du drone ?

Pour calibrer le gyroscope, placez le drone sur une surface plane, allumez-le et suivez les instructions à l'écran de la télécommande ou de l'application pour effectuer la calibration.

Quelle est la durée de vol maximale du Hubsan X4 H501S ?

La durée de vol maximale est d'environ 20 minutes, selon les conditions de vol et le poids de la charge utile.

Comment résoudre les problèmes de connexion entre la télécommande et le drone ?

Assurez-vous que la télécommande est correctement chargée et allumée. Essayez de réassocier la télécommande au drone en suivant les instructions dans le manuel d'utilisation.

MODE D'EMPLOI X4 (H501S) FPV RTF HUBSAN

Lisez le manuel d'instruction attentivement

Visitez le site: www.HUBSAN pour les mises à jour

Fonctionnement:

Soyez extrêmement prudent et responsable quand vous utilisez ce drone. Les petits composants électriques peuvent être endommagés par les collisions ou le contact avec l'eau. Pour éviter d'endommager le drone, remplacez les pièces endommagées immédiatement.

Lors du vol du X4, YOURSECURITE a issu des autres ont dévoré la responsabilité. Ne pas faire voler le X4 dans la foule. Ne pas faire voler par mauvais temps. N'essayez jamais d'attraper le X4 lorsqu'il vole. Le modèle est conçu pour des pilotes de plus de 14 ans. Après le vol, éteignez le X4 afin d'éviter les blessures causées par les hélices. Retirez toujours la batterie après un vol pour éviter les blessures que pourraient causer le drone en s'allumant accidentellement. Faites toujours attention quand vous êtes près des hélices. Le système de vol commencera après l'allumage sans tenir compte des signaux de l'émetteur. Les hélices à grande vitesse sont très dangereuses. Éteignez le X4 après chaque vol, sinon les hélices en fonctionnement peuvent causer des blessures.

Merci d'avoir acheté un produit HUBSAN. Ce modèle a été créé pour être multifonction et facile à utiliser, capable d'effectuer des manœuvres acrobatiques. Lisez bien le manuel et suivez toutes les instructions. S'assurez de garder le manuel pour les besoins futurs.

Poids du Quadcoptère: 435g (comprenant la batterie)

1. Inclus dans la boîte

Vérifiez tous les composants dans la boîte avant l'utilisation.

S/N	Nom	Photos	Qté	Remarque
1	QuadCopter		Equipé d'un système de control de vol intelligent
2	Hélices		Hélice A 4pcs
			Hélice B 4pcs
3	Emétteur		necessite 4 piles AAA (non inclus)
4	7.4V LiPO batterie		Pour le QuadCopter
5	Chargeur LiPo		Pour recharger la batterie Li-Po
6	Adaptateur pour chargeur		110-240V
7	Clé		monter et démonter les hélices
8	Manuel d'utilisateur		Décharge de responsabilité
			Manuel d'instruction Hubsan X4

Statut d'indicateur:

LED avant : bleu LED arrêté : rouge.

1. En marche : les 4 indicateurs LED clignotent simultanément toutes les 1.5 secondes.
2. Calibrage de la boussole:

1). Calibrage horizontal: 4 indicateurs LED clignotent de manière circulaire. 2). Calibrage vertical: 4 indicateurs LED clignotent alternativement.

1. Le vol de GPS: 4 indicateurs LED restent allumés.
2. Le retour de GPS: 2 LED devant restent allumées et 2 LED arrière clignotent deux fois chaque seconde.
3. Photo: 2 LED devant restent allumées, 2 LED arrière clignotent une fois.
4. Vidéo: 2 LED devant restent allumées, 2 LED arrières clignotent alternativement.
5. Les indicateurs LED peuvent être éteints pendant la prise de photos ou de vidéos.

3.1 Introduction

La batterie du drone est rechargeable, sa capacité est de 2700mAh et de 7.4V.

La batterie doit être SEULEMENT rechargée avec le chargeur HUBSAN pour éviter la surcharge.

3.2 Installation de la batterie

Posez la batterie dans le compartiment correctement et connectez la batterie à la bonne polarité.

Fermez la couverture du compartiment de la batterie.

3.3 Recharge

Connectez la batterie à un chargeur mural. L'indicateur du chargeur est rouge lorsqu'il est en charge et vert lorsqu'il est complètement chargé.

Cela prendra 210 minutes pour charger complètement la batterie.

Chargez complètement les batteries afin d’éviter la perte de contrôle due à une insuffisance de batterie. Risque d’explosion de la batterie si cette dernière est mal placée.

Disposez les batteries usées selon les règlements locaux

5. Hélice

Fixez les hélices aux moteurs correspondants qui sont marqués A et B, serrez les hélices et bloquez bien les moteurs avec la clé U.

S'assurer que l'hélice A et l'hélice B soient installées correctement. Le X4 ne volera pas si les hélices ne sont pas correctement installées. - Les pièces mobiles peuvent être dangereuses, éloignez vos doigts

6.1 Environnement de VOL

L'espace de vol doit être large sans hauts bâtiments ou d'autres obstacles ; les structures en acier des bâtiments peuvent interférer avec la boussole et le signal GPS. Ne pas faire voler par mauvais temps comme par vent fort, la neige abondante, la pluie ou le brouillard. Gardez loin d'obstacles, de l'homme, câble alimentation, des arbres et autres obstacles. Ne pas le faire voler près des tours de radio ou des aéroports. Le système de contrôle de X4 ne fonctionnera pas au pôle sud ou au pôle nord. ARRETEZ de le faire voler dans les espaces interdits et obéissez aux lois et aux règlements de votre pays.

La ligne à haute tension Aéroport Intéférence Pluie

6.2 Appairage

L'appairage est faite dans l'usine.

Pour re-appairer, appuyez le bouton de Photo/Video et allumez le transmetteur jusqu'à l'apparition de "H", puis allumez le drone et le déposez après du transmetteur. Après le "beep" sonore, l'appairage est faite. Si l'opération a échouée, recommencez la manoeuvre.

Armer les moteurs

Méthode : Poussez le joystick de gauche au coin en bas à gauche et poussez le joystick droit en bas à droite, comme le montre la photo. Lâchez des deux joysticks après avoir armé les moteurs.

Désarmez moteurs

Méthode: Poussez le joystick de gauche au coin en bas à gauche et poussez le joystick droit en bas à droite, comme le montre la photo. Lâchez les deux joysticks après avoir armé les moteurs.

N'arrêtez pas les moteurs pendant le vol pour éviter un crash.

Poussez les joysticks légèrement. Libérez les joysticks après avoir armé ou désarmé les moteurs.

6.4 VOL de BASE

Le mode opérationnel pour le transmetteur comprend Mode 1 et Mode 2. Le manuel utilisera Mode 2 comme exemple afin d'illustrer l'opération.

Transmetteur (Modèle 2) X4 Remarques

Haut/Bas : La manette de gauche contrôle la montée et la descente.

Tirez le stick de la manette vers le haut et le X4 montera.

Tirez le stick de la manette vers le bas et le X4 descend.

Quand le stick est au centre, le X4 planera et tiendra son altitude automatiquement.

Poussez le stick de la manette légèrement au-dessus du centre pour décoller. (Poussez le stick lentement pour empêcher le X4 de monter trop vite.)

La rotation droite / La rotation gauche :

La gouverne de direction maîtrise la direction de la rotation.

Poussez la gouverne à gauche et la rotation du X4 se fera dans le sens inverse des aiguilles d'une montre.

Poussez la gouverne à droite et la rotation du X4 se fera dans le sens des aiguilles d'une montre.

Quand le stick se situe au centre, le X4 maintiendra la direction actuelle et ne fera pas de rotation.

Poussez le bâton fortement obligera le X4 de faire une rotation plus vite dans la direction correspondante.

La manette de droite contrôle les déplacements vers l'avant ou l'arrête.

Poussez le stick vers le haut et le X4 volera vers l'avant.

Tirez le stick vers le bas et le X4 volera vers l'arrière.

Quand le stick reste au centre, le X4 reste dans la même position.

Le degré d'inclinaison du stick influencera directement l'inclinaison et la vitesse du vol du X4.

Gauge/Droite :

La manette de droite contrôle aussi le vol vers la gauche et le vol vers la droite.

Poussez le stick à gauche et le X4 volera vers la gauche.

Poussez le stick à droite et le X4 volera vers la droite.

Le X4 reste horizontal et en vol stationnaire lorsque le stick est au centre.

Le degré d'inclinaison du stick influencera directement l'inclinaison et la vitesse du vol du X4.

RTH/Les fonctionnements de GPS et RTH sont seulement disponibles à l'extérieur :

RTH est disponible seulement s'il n'y a pas moins de 6 satellites de GPS détectés par le transmetteur.

Appuyez sur le bouton du RTH pendant 1.5 secondes afin de l'activer, appuyez encore une fois pour l'arrêter.

6.5 PHOTO Et VIDEO

Installez la carte SD dans le drone avant d'utiliser la fonction Photo/Vidéo.

Appuyez le bouton de Photo/Video pendant 0.5 secondes afin de prendre les photos.

Appuyez le bouton de Photo/Video pendant 1.5 secondes afin de prendre les vidéos et appuyez encore une fois pour sauvegarder les vidéos.

Arrêtez d'enregistrer avant que la carte soit pleine.

7.1 Positionnement GPS/ définition du point d'origine

1). Le positionnement GPS fonctionne SEULEMENT quand le signal GPS possède pas moins de 6 satellites. 2). Le positionnement du Domicile est enregistré quand l'armement des moteurs s'effectue avec pas moins de 6 satellites GPS. 3). Vous devez être dans un espace dégagé pour chercher les satellites GPS, cela prend 3 minutes pour finir la recherche.

L'intensité du signal dépend de l'environnement de vol.

Entrer/quitter le mode RTH

Appuyez sur le bouton RTH pendant 1.5 secondes et le drone entrera en mode RTH. Le système fera rentrer le drone au point d'origine et atterrir automatiquement. Appuyez sur le bouton encore une fois pendant 1.5 secondes pour quitter le mode RTH.

Le MODE RTH fonctionne seulement avec au moins 6 satellites GPS détectés.

7.3 Le mode sans ECHEC

Le drone entre en Mode sans échec quand la connexion est perdue avec le transmetteur. Le système fera rentrer le drone au point d'origine et atterrir automatiquement. Le Mode sans échec est là pour éviter des blessures et dommages liés à la perte de connexion.

Le transmetteur est éteint. La distance du vol est au-delà de l'étendue de la transmission. Le signal du transmetteur est interrompu par d'autres interférences électriques.

Pour assurer que le X4 puisse recker au point d'origine quand le signal GPS est perdu, faites voler le X4 dans une zone sure.

Si le nombre de satellites tombe à moins de six pendant plus de 20 secondes alors que le X4 rentre au point d'origine, le X4 atterrira automatiquement.

Le X4 ne pourrait pas éviter les obstacles automatiquement quand le mode sans échec est enclenché. Vous devez paramétrer la valeur de hauteur afin d'éviter les obstacles au cours du vol.

Interface

Vidéo/Photo

Ecran d'affichage

Voltage de la batterie du transmetteur

Les satellites GPS

Signal GPS

L'affichage du voltage de la batterie du drone

L'orientation de la tête du drone

Réglage sur boussole 1

Expert/Normal

Hauteur

Marquage de hauteur

Réglage sur boussole 1

Expert

Distance

Marquage de la distance

Réglage sur boussole 1

Expert

Mode 1

(1) Photo/Video (2) Élévateur/Gouvernail (3) Régulateur de direction Led moteur (4) Interrupteur (5) Régulateur de hauteur (6) Régulateur d’aileron (7) LCD (8) RTH (9) Accélérateur/Aileron stick

Mode 2

(1) Photo/Video (2) Accélérateur/Gouvernail (3) Régulateur de direction Led moteur (4) Interrupteur (5) Régulateur de hauteur (6) Régulateur d'aileron (7) LCD (8) RTH

Élevateur/Aileron stick

8.1 Installlez la batterie TX

Poussez/Enlevez le couvercle

Installez 4 batteries AAA selon les bonnes polarités

Poussez/Fermez le couvercle

• Ne mélangez pas les vieilles batteries avec des nouvelles.
• Ne mélangez pas les différents types de batteries.
• Ne chargez pas les batteries non rechargeables.

8.2 Les MODES de VOL NORMAL et EXPERT

Le réglage par défaut pour X4 est le Mode Normal et le Mode Expert peut être activé pour une meilleure sensibilité du X4.

Appuyez le stick d'Ascenseur pour 0.5 secondes afin de changer entre le Mode Normal et le Mode Expert, indiqué par le « beep » sonore. Quand il entre le Mode Expert, « Expert » s'affiche sur l'écran LCD.

Attention :

1. Si les batteries du transmetteur sont faibles lorsque le X4 vole, vous pouvez encore contrôler le X4. Faites atterrir le X4 et changez les batteries dans le transmetteur.
2. Utilisez seulement des batteries AAA ou des batteries de NI-MH AAA afin d'éviter d'endommager le transmetteur.

9. Calibrer la boussole

Le calibrage de la boussole est demandé avant le premier vol, sinon le système ne fonctionnera pas correctement. La boussole est très sensible aux interférences électromagnétiques qui peuvent causer des anomalies pendant le vol voir empêcher le vol. Un calibrage régulier permet à la boussole d'avoir une performance optimale.

• Ne pas calibrer la boussole dans une zone fortement magnétique.
• Éloignez les matériaux ferromagnétiques quand vous calibrez la boussole, comme les clés, les téléphones portables, etc.

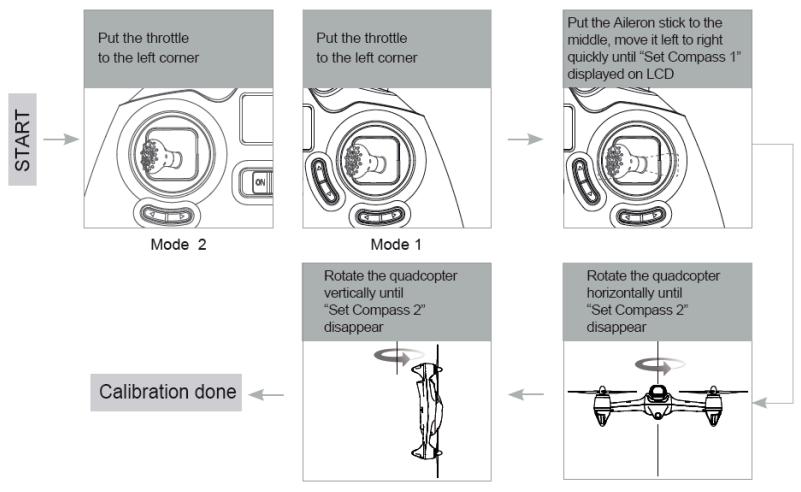

Les procedures de calibrage de la boussole

Suivez les procédures de calibrage avant le premier vol.

1). Poussez le stick de l'accélérateur vers la gauche et poussez le stick d'Aileron de gauche à droite rapidement jusqu'à ce que le transmetteur affiche « Set Compass 1 » (Mode 2). Poussez le baton de l'accélérateur vers la gauche et poussez le stick d'Aileron de gauche à droite rapidement jusqu'à ce que le transmetteur affiche « Set Compass 1 » (Mode 1). 2). Tournez le X4 horizontalement dans le sens des aiguilles d'une montre jusqu'à ce que l'écran de LCD affiche « Set Compass 2 ». 3). Prenez le X4 vers le bas et le tournez verticalement dans le sens inverse des aiguilles d'une montre jusqu'à ce que « Set Compass 2 » disparaisse sur l'écran. 4). Calibrage terminé.

Commencez. Poussez l'accélérateur vers le coin gauche Mode2. Poussez l'accélérateur vers le coin gauche Mode1. Poussez le stick d'Aileron vers le centre et le poussez de gauche à droite rapidement jusqu'à « Set Compass 1 » s'affiche sur l'écran de LCD. Tournez le quadcopter horizontalement jusqu'à « Set Compass 2 » disparaît. Tournez le quadcopter verticalement jusqu'à « Set Compass 2 » disparaît. Calibrage terminé.

Voler près d'une zone magnétique peut créer des interférences, il est nécessaire de recalibrer la boussole après le vol.

10. Le calibrage du transmetteur

Mode 1: Poussez le stick gauche vers le coin supérieur gauche et le stick droit vers le coin supérieur droit et allumez le transmetteur simultanément. L'écran LCD affichera « OH », puis tournez trois fois les deux sticks en rond, libérez les sticks et appuyez sur n'importe quel régulateur pendant 1.5 secondes jusqu'au « Beep » sonore qui indique un calibrage avec succès.

Le mode du transmetteur peut changer selon l'opération ci-dessus.

Mode 2 : Poussez les deux sticks vers le coin supérieur gauche et allumez le transmetteur simultanément. L'écran LCD affichera « OH », puis tournez trois fois les deux sticks en rond, libérez les sticks et appuyez sur n'importe quel régulateur pendant 1.5 secondes jusqu'au « Beep » sonore qui indique un calibrage avec succès.

En vertu des règles de FCC article 15, cet appareil est déjà examiné et est considéré comme un équipement digital de Class B. L'appareil est designé pour fournir la protection raisonnable contre l'interférence nocive dans les milieux résidentiels. Cet équipement produit, utilise et peut émettre des fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nocives pour la communication de radio. Cependant, il n'y a pas de garantie que l'interférence n'arrivera pas dans une installation particulière. Si cet appareil cause des interférences nocives qui peuvent être déterminées lors de l'allumage et l'arrêt de l'appareil que ce soit pour la radio ou la réception de la télévision, les utilisateurs sont encouragés d'essayer de corriger l'interférence selon une ou plusieurs des mesures ci-dessous:

Réorientez ou délocalisez l'antenne de réception. Augmentez la séparation entre cet appareil et le récepteur. - Connectez cet appareil sur une fréquence différente - Demandez l'aide d'un revendeur local ou d'un technicien expérimenté de radio/TV.

Cet appareil est conforme à l'article 15 des Règles FCC. Son usage est subordonné à deux conditions : (1) cet appareil ne cause pas d'interférence nocive, et (2) cet appareil doit accepter n'importe quelle interférence, y compris l'interférence qui peut causer des effets indésirables.

Lesieux appareils électriques doivent être triés séparation des déchets habituels. Il existe des points de collecte un peu partout dans les villes. Le propriétaire de ces appareils a pour responsabilité d'emporter ces appareils à des sites de collecte ou d'autres sites de collecte similaires. Avec les petits efforts personnels, vous contribuez à recycler les matières premières de valeur et le traitement des matières toxiques.

La directive WEEE et fin de vie du produit

À la fin de sa vie, ce produit ne peut pas être considéré comme des déchets ménagers ou des déchets en général. Le produit doit être déposé dans des sites de collecte spécialisés ou rapporté au revendeur.

Batteries Intérieures / Fournies

Ce symbole sur la batterie montre qu'elle doit être triée. Cette batterie est désignée pour la collecte sélective dans un site approprié.

Le manuel d'utilisateur peut changer selon les améliorations apportées : Vous pouvez télécharger la dernière version sur : WWW.HUBSAN.COM
