UAG4100 - Contrôleur d'accès réseau ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur d'accès réseau / passerelle hotspot
Marque	Zyxel
Modèle	UAG4100
Dimensions (L x P x H)	186 x 125 x 30 mm
Poids	400 g
Alimentation	12 V CC, 1 A
Interfaces réseau	5 ports Ethernet 10/100/1000 Mbps (1 WAN, 4 LAN), 1 port USB 2.0
Fonctions principales	Gestion d'accès réseau, authentification via portail web (interne/externe), impression thermique SP350E, gestion de points d'accès sans fil, prise en charge VPN (PPPoE, PPTP), comptes utilisateurs dynamiques/statiques, profils de facturation
Capacité utilisateur	Jusqu'à 150 utilisateurs simultanés (avec licence)
Sécurité	Pare-feu intégré, filtrage MAC, politique d'authentification Web, prise en charge du chiffrement WPA2 pour les AP managés
Administration	Interface Web (HTTP/HTTPS), gestion via myZyXEL, mise à jour du firmware, sauvegarde/restauration de la configuration
Modem intégré	Non
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs. Maintenir les aérations libres de poussière.
Pièces détachées et réparabilité	Alimentation externe incluse, câble Ethernet fourni. Aucune pièce réparable par l'utilisateur. Contacter le support Zyxel pour toute réparation.
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Certifications	CE, FCC

FOIRE AUX QUESTIONS - UAG4100 ZYXEL

Comment réinitialiser l'UAG4100 aux paramètres d'usine ?

Pour réinitialiser l'UAG4100, maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant au moins 10 secondes. Les paramètres d'usine seront restaurés, y compris l'adresse IP (172.16.0.1) et les identifiants (admin / 1234).

Quels sont les identifiants par défaut pour se connecter à l'interface Web ?

Les identifiants par défaut sont : nom d'utilisateur admin et mot de passe 1234. Lors de la première connexion, le système vous demandera de changer le mot de passe.

Comment configurer l'UAG4100 pour utiliser une connexion Internet PPPoE ?

Assurez-vous que votre modem est en mode Bridge et que le DHCP est désactivé. Allez dans Configuration > Object > ISP Account, modifiez le compte WAN1_PPPoE_Account avec les informations de votre FAI. Ensuite, dans Configuration > Network > Interface > PPP, activez l'interface wan1_ppp et sélectionnez le profil de compte créé.

Comment connecter une imprimante thermique SP350E à l'UAG4100 ?

Pour une connexion en LAN, branchez l'imprimante sur un port LAN de l'UAG4100. Depuis l'interface Web, allez dans Configuration > Printer Manager > General, ajoutez l'imprimante en spécifiant son adresse IP réservée dans le DHCP. Activez Enable Printer Manager et appliquez. Le statut doit afficher 'sync success' dans Monitor > Printer Status.

L'UAG4100 peut-il gérer des points d'accès sans fil ?

Oui, l'UAG4100 peut gérer les points d'accès des séries NWA (NWA3160-N, NWA3560-N, etc.). Pour cela, les AP doivent d'abord être flashés en mode Managed AP via leur interface, puis ils seront automatiquement découverts par l'UAG4100. La gestion se fait dans Configuration > Wireless > AP Management.

Comment créer des comptes utilisateurs temporaires pour les invités via le portail Web ?

Connectez-vous en tant que Guest Manager (compte avec privilèges limités). Dans l'interface, vous pouvez sélectionner un profil de facturation (durée) et cliquer sur Generate pour créer un compte dynamique. Les identifiants seront affichés pour être donnés à l'invité.

Comment configurer un portail d'authentification Web (Web Authentication) ?

Allez dans Configuration > Web Authentication. Choisissez le type d'authentification : None (pas d'authentification), Web Portal (portail avec identifiants), ou User Agreement (acceptation d'une charte). Vous pouvez personnaliser les pages dans Internal Web Portal ou External Web Portal. Définissez des politiques d'authentification dans Web Authentication Policy Summary.

Est-il possible d'utiliser un serveur Web externe pour les pages du portail ?

Oui, dans Configuration > Web Authentication > External Web Portal, vous pouvez spécifier les URL des pages de connexion, de bienvenue, de déconnexion, etc. Téléchargez l'exemple fourni, personnalisez-le et hébergez-le sur un serveur Web accessible depuis le réseau.

Comment mettre à jour le firmware de l'UAG4100 ?

Téléchargez le dernier firmware depuis le site de Zyxel (ftp.zyxel.com). Connectez-vous à l'interface Web, allez dans Maintenance > File Manager > Firmware Package, cliquez sur Browse pour sélectionner le fichier .bin, puis Upload. La mise à jour prend environ 5 minutes, ne coupez pas l'alimentation.

Quel est le nombre maximum d'utilisateurs simultanés supporté ?

Par défaut, l'UAG4100 supporte jusqu'à 50 utilisateurs simultanés. Vous pouvez étendre cette capacité en achetant et en activant des licences supplémentaires via myZyXEL. La capacité maximale est de 150 utilisateurs.

MODE D'EMPLOI UAG4100 ZYXEL

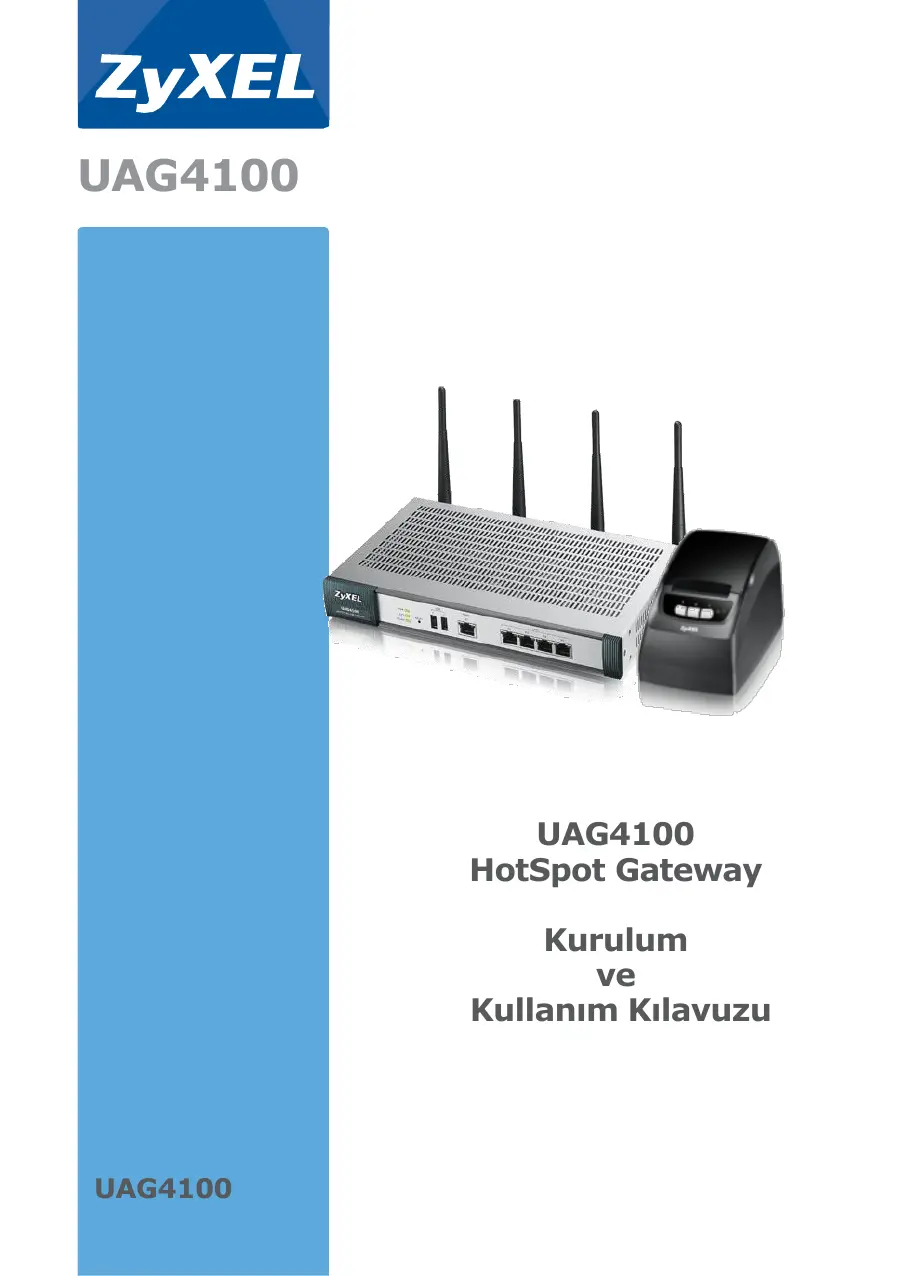

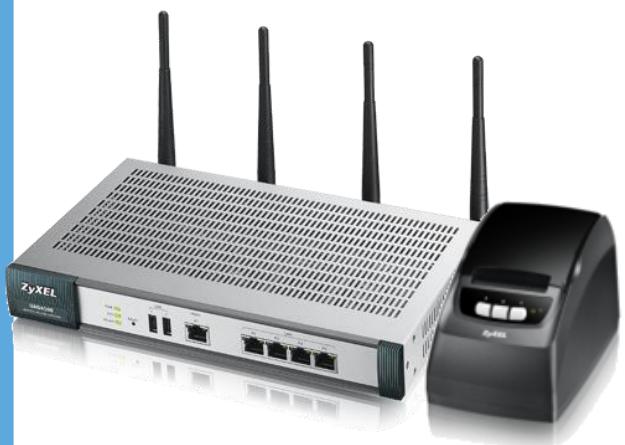

UAG4100

UAG4100

HotSpot Gateway

Kurulum

ve

Kullanim Kilavuzu

Içindekiler Tablosu

UAG4100 TEMEL KURULUM
UAG4100 INTERNET ve VPN SONLANDIRMA
UAG4100 myZyXEL BAGLANTISI. 10-
SP350E TERMAL YAZICI BAGLANTI AYARLARI
KIMLIK DOGRULAMA 21-
KULLANICI HESAPLARI 36-
HOTSPOT KULLANIM SURESI 41-
SP350EFiÖZELLESTIRILMESI: 44-
ACCESS POINT YÖNETİMI

UAG 4100 WAN portundan DHCP istemicisi, LAN portlarindan ise DHCP Server olarak calismaktadir.

Port 1-2'ye baglanan cihazlar UAG4100'den IP alacaklardir.

Cihaza LAN tarafindan 172.16.0.1 IP adresinden veya WAN tarafindan ise otomatik olarak almiş oldugu IP adresinden erişbilirsiniz.

Kullanici adi : admin

Sifresi: 1234

Gelen ekranda sizden mevuct Şifrenizidehyigişirmenizi isteyecekir.isterse bu böümnde Şifredehyigişim ilemini yaparak (Yeni Şifrenizi girerek) "Apply"tuşuna basiniz.

UAG4100 yeti sifre ile girmenizi isteyecktir. Tekrar giriş yaparak kuruluma devam ediniz.

Karşiniza Kolay kurulum sihirbazi geleçektir. Bu kılım "UAG4100 Kolay Kurulum Klavuzu" icerisinde anlattımtır. "Go to Dashboard" diyerek Ana Menüye'ye,—ge"—ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç—"ç"—

Cihaz Ana Menüsu karsiniza Çiakacktir.

1. UAG 4100 Üzerinde Internet'i sonlandirmak yüz:

***Modeminizi Bridge Mod'a aldiginizi ve DHCP Server Özelligini kapattiginiza emin olunuz.

"Configuration > Object > ISP Account" adimlarini takip ediniz.

"WAN1_PPoE_Account" üzerine Çift Türkiye. Açilir�� ile Üçerisine internet servis saglayıniz veymi Oldugu kullanı bilgilerini giriniz.

"Configuration > Network > Interface > PPP" sekmesi.altinda "wan1_ppp" uzerine Çift Türkiye.

Açilir�� icerisinde; Account Profile alanı "WAN1_PPPoE_Account" olarak seçıniz. Enable Interface'i aktif duruma getiriniz. Internet servis saplayicine tarafindan verilmigi kullanı alanı User Name sekmesinde yazılı olduğunu gozlemleyiniz.

Tüm ayarlar yapil'diktan sonra "wan1_ppp" böglant:i aktif olacak ve internet trafişi UAG4100 üzerinde sonlacaktir.

2. UAG 4100 Üzerinde VPN Baglantınsı sonlandirmak icın:

***Modeminizi Bridge Mod'a aldiginizi ve DHCP Server özelliğinı kapattgüniza emin olunuz.

"Configuration > Object > ISP Account" adimlarini takip ediniz.

"WAN1_PPTP_Account" üzerine Çift Türkiye.

Açilir menu icerisine Internet servis saglayiciniz vermiş oldugu kullanı bilgileri ve VPN böglantısina ait bilgileri giriniz.

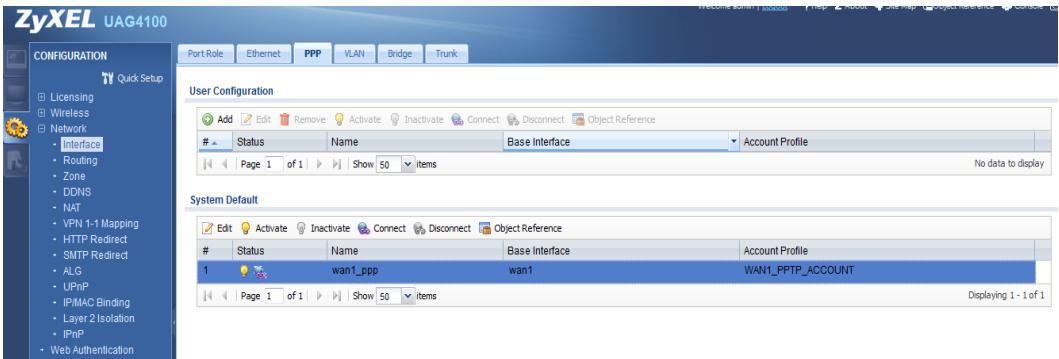

"Configuration > Network > Interface > PPP" sekmesi.altinda "wan1_ppp" uzerine Çift Türkiye.

Açilir�� icerisinde; Account Profile alanı "WAN1_PPPTE_Account" olarak seçıniz. Enable Interface'i aktif duruma getiriniz. Internet servis saplayicine tanafindan verilmigi kullanı alanı User Name sekmesinde yazılı olduğunjʊ gozlemleyiniz.

Tüm ayarlar yapildıktan sonra "wan1_ppp"®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tüm ayarlar yapildıktan sonra "wan1_ppp"®. Tümayir ve internet trafigi VPN Tuneli üzerindenGPCicektir.

UAG4100 üzerindeki Kullanıçısaysin artirilması ve AP)yönetime ait lisanslarin yonetimesi icin myZyXEL hesabi kullanilmaktadır. Ayrıca cihaza detaylı kay thereof myZyXEL hesabinda tutulmaktadır.

"Configurations > Licensing > Registration > Registration" sekmesi.altinda myxel'e erisim icin verilen link'e tiklayiniz. (www.myzyxel.com)

Açilan Web sayfasindan myZyXEL.com 2.0 üzerine tıklayiniz.

www.myzyxel.com

myZyXEL.com

myZyXEL.com 2.0
Supported Models

myZyXEL 2.0 üyeliğiniz yoksa “Üye degilim” seçeneğini/seçiniz ve açilan form da iletişim bilgilerinizi doldurarak kayit olunuz.

myZyXEL 2.0 üyeliğiniz varsa kullanı adı / Şifrenizi sisteme giriniz.

"Cihaz Kaydi" secenigini seciniz.

Cihaz'a ait bilgileri giriniz.

Bayi kisminda UAG4100'ü tedarik ettiginiz bayi'nin adini seçiniz.

Kayit islemini tamamladiktan sonra "Gösterge Paneli" ne geliniz. UAG4100 basarili bir sekilde kayit edildi ise kayitli cihazlar listede yer alacaktir.

UAG4100 Lisans ekleme:

"Servis Kaydi" sekmesine geliniz. Lisans Anahtarı kismına AP veya Kullanısaysı artirmak icin almı oldugunuz "S" ile baslayan lisansları giriniz.

Lisans ekleme islemini tamamladiktan sonra "Gösterge Paneli" ne geliniz. Servis Yönetimi.altinda yer alanda lisansi "Etkinleşir" butonu ile etkinleşiriniz.

SP350E Termal Yaziciin WAN ve LAN tarafindan yapilandirmasi.

SP350E LAN Baglanti Ayarli:

SP350E Termal yazicişi network'e LAN tarafindan baglanmisi ise SP350E'ye ait MAC adres bilgisini cihazin altindan kontrl ediniz.

UAG4100 arayüzunde DHCP Table alanini acontenz.

SP350E otomatik olarak almiş Oldugu IP adresini "Reserve" ediniz. Böylece SP350E devamlı�能i IP adresini alacaktır.

"Configuration > Printer Manager > General" sekmesi.altinda; Printer List alaninda "Add" ile UAG4100'e SP350E'yi tanimlayiniz.

"Enable Printer Manager"¹ aktif duruma getirdikten sonra SP350E'nin almiş oldugu IP adresiniz yazıniz.

"Enable Printer Manager" seçeneğini aktif duruma getirerek "Apply" überine tɪklayınlz.

Kontrol:

"Monitor > Printer Status > Printer List" sekmesi.altinda SP350E'ye ait baglanti bilgilerini gorebilirsiniz.

Status: "sync success" SP350E'nin bestehtir seksilde UAG4100'e tanitildigrin göstermektedir.

SP350E WAN Baglanti Ayarli:

SP350E Termal Printer'UAG4100'un WAN portunun takili oldugu network'e dahil ediniz.

Ortamdaki DHCP Server'i kontrol ediniz. SP350E'nin IP adresi aldigindan emin olunuz. Mümkürse SP350E'nin IP adresinizi "Reserve" ediniz.

"Configuration > Printer Manager > General" sekmesi.altinda; Printer List alaninda "Add" ile UAG4100'e SP350E'yi tanimlayiniz.

"Enable Printer Manager"aktif duruma getirdikten sonra SP350E'nin almiş oldugu IP adresiniz yazıniz.

"Enable Printer Manager" seçeneğini aktif duruma getirerek "Apply" überine tɪklayınlz.

Kontrol:

"Monitor > Printer Status > Printer List" sekmesi.altinda SP350E'ye ait baglanti bilgilerini gorebilirsiniz.

Status: "sync success" SP350E'nin bestehtir sekilde UAG4100'e tanitildigrin gÖstermektedir.

Ziyaretçilerin network'e erişim kurmaları,—çın kimlik.Doğrulamaya zorlanması ve SP350E, SMS, Web Arayüz ile olusturulan kullanı"—hesaplarınin network'ekurallar dahilinde erişim yapması)—salık.

Ziyaretçilerin network'e erişim-SAğlayabilmeleri icin 3 seçenek mevcuttur.

None: Kullanici dokrulasimi olmaksizin network erişimi saglar.

Web Portal: Kullanıclarinystem)yöneticisin belirledigi kurllar dahilinde network'e erişimlerini saglar.

User Agreement: Kullanıçın system)yöneticisin belirledigi ve doldurulması zorunlu olan formun doldurulması ile network'e erişimlerini-SAğlar.

Ziyaretçi erişimlerini Düzenlemek ilein "Configuration > Web Authentication" adımları takip ediniz.

Exceptional Services

Web Authentication Policy Summary

Ziyaretçilerin kimlik.Doğrulamaya zorunlu duruma getirilmesi icin Web Authentication Policy Summary征求意见指南“Add”butonuna tɪklayını.

Web Authentication Policy Summary

Açilan Pencerede;

Source Address:

Any: UAG4100'den IP alan buttun kullanicilar oturum açmaya zorunlu duruma getirilir.

LAN1_SUBNET: Sadece LAN1 subnetinden IP alan kullaniciar oturum açmaya zorunlu duruma getirilir. LAN Portlari: P2-P3

LAN2_SUBNET: Sadece LAN1 subnetinden IP alan kullaniciar oturum açmaya zorunlu duruma getirilir. LAN Portlari: P4-P5

Destination Address: Bu kism genellikle any olarak yapilandirilir.

Schedule: Ziyaretçilerin ne zaman hangi zaman dilimlerinde oturum açmaya zorlanacağı sorgulanir.

Örncegin: Sadece 08:00 -17:00arasinda ziyaretçiler oturum açarak girsin. Diger zamanlarda herhangi bir oturum açilmasın isteşi karsiligianda kullanı bilir.

Authentication:

Unnecessary: Oturum açilmasi istenilmaz

Required: Ziyaretçilerden oturum açması istenir.

Force User Authentication: Ziyaretçiler oturum açmaya zorlanilir.

Web Authentication Policy Summary

Yazmiş olduguñunuz kural 1. Sirada yerini alacaktir. Değişiklik yaptıktan sonra "Apply" butonuna basınüz.

Yazilian kural dahilinde UAG4100 üzerinden network'e baglanan herkez oturum açmaya zorunlu duruma gelecekir.

UAG4100 Web dogrulama giriş ekranlarınin Özelleştinirilmesi :

Ziyaretçilerin erişim saglayacàgì girş sayfaları dahili ve harici olmak üzere web sayfalarınduzenlenmesi ile Özelleştinirilebilir.

Logout IP: Kullanicidoğanmak ilen ziyaretçilerin web browser'larinda görtmögoldugu IP adresi

Enable Terms of Service: Bu seçenek ile ziyaretçiler network'e katilmadan.Once kullanım kosullarini okumasi icin zorlanir.

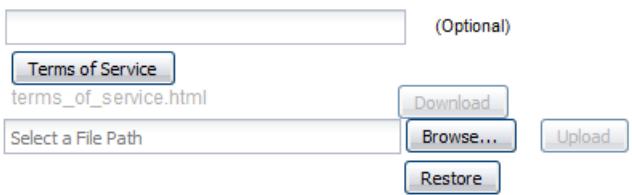

Internal Web Portal

Welcome URL:

Preview:

File Name:

File Path:

Restore File to Default:

Download the internal web portal terms of service example.

Kullanim kosullarin Özelleşirilmesi icin;

1. Ziyaretçilerin okuması istediğiniz kullanı kosulları Download ile bilgisayariniza indiriniz.
2. HTML davonleyicisi ile yapmiş olduğunuzdehyşiklikleri tekrarayoı isimle "terms_of_service.html" kayıtdiniz.
3. "Browse" ve "Upload" ile UAG4100'e yükleyiniz
4. Belirlediginiz kullanim kosullari ziyaretçiler tarafindan görtüntülenekeitir.

Internal Web Portal: Bu seçenek ile ziyaretçilerin,giriş yaptıgün sayfa belirlenir. Varsaylan olarak UAG4100'ün,giriş sayfası gelmektedir. Bu seçenek ardashan; "Configuration > System > WWW > Login Page" sekmesi ultinda UAG4100,giriş sayfası üzerinde要考虑klikler yapilabilir.

External Web Portal: Bu seçenek ile ziyaretçilerin,giris yaptısi sayfa özelleşirilebilir. Download ile benzer sayfayı indirilebilir veya download ile indirilen html sayfalarına benzer sayfalar yapabilirsiniz. Bu sayfaları local'den veya internet üzerinde calişan bir Web Server'a)yükleyiniz.Yüklediğiniz sayfaların linklerini uygün alanlara giriniz.

External Web Portal

Login URL:	http://192.168.123.56/login.html	(Optional)
Logout URL:	http://192.168.123.56/login.html
Welcome URL:	http://192.168.123.56/welcome.html	(Optional)
Session URL:	http://192.168.123.56/session.html	(Optional)
Error URL:	http://192.168.123.56误差.html	(Optional)

Download the external web portal example.

Test:

Network'e kablolu yada kablosuz olarak baglanan cihaz UAG4100'den IP alacaktir.

Property	Value
Connection-specific DN...
Description	Broadcom NetXtreme Gigabit Ethernet
Physical Address	00-1D
DHCP Enabled	Yes
IPv4 Address	172.16.2.0
IPv4 Subnet Mask	255.255.0.0
Lease Obtained	Thursday, May 08, 2014 1:09:58 PM
Lease Expires	Friday, May 09, 2014 4:16:19 PM
IPv4 Default Gateway	172.16.0.1
IPv4 DHCP Server	172.16.0.1
IPv4 DNS Server	172.16.0.1
IPv4 WINS Server
NetBIOS over Tcpip En...	Yes
Link-local IPv6 Address	fe80::4d95:8698:73b6:9a30%23
IPv6 Default Gateway
IPv6 DNS Server

Kullanici herhangi bir web browser uzerinden Internet'e gitmek istediginde;

UAG4100'ün,—giris yosfasi yönlendirilecek ve"—gis yapması istenecektir.

Ziyaretci SP350E, SMS, Dinamik ve Statik olarak olusturulmugas kullanici hesaplarindan biri ile giris yapiniz.

Login isleminden sonra kullaniciin oturum suresi ekranda görunmektedir.

Network'e giris yapan ziyaretçiler "Monitor > System Status>Login Users" sekmesi.altinda görtüntülenmektedir.

ZyXEL

UAG4100

Welcome admin | Logout

中

Z

学

Map

ence

cle

System Status

• Port Statistics
• Interface Stat
  Traffic Statistics
  Session Monitor
  DDNS Status
  -IPMAG Pindor
  IFNACBINDING
• Login Users
  UPnP Port Status
  USB Storage
  Dynamic Guest

Wireless

• Printer Status
  VRN1.1Hanning
  V11-11-11-11-11-11-11-11-11-11-11-11-11-11-11-11-11-11-11-

Log

Login Users

Current User List

#	User ID	Reauth Lease T.	Type	IP Address	UserInfo
0	admin	unlimited / 00:30:00	http/https	192.168.123.81	admin
1	pxy7h0	n/a / n/a	http/https	172.16.2.0	dynamic-guest,dynamic-guest,billin...

User Agreement: Kullanıclarin/system)yöneticisin bilirledigi ve doldurulması zorunlu olan formun doldurulması ile network'e erişimlerini-SAğlar.

Web Authentication

Walled Garden

Advertisement

Web Authentication Type

Type:

None

Web Portal

User Agreement

General Settings

Enable Idle Detection

Idle timeout:

Reauthenticatior Time:

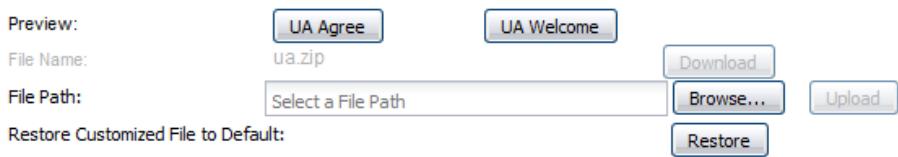

Internal User Agreement

Use Customized Web Pages

ad customized user agreement pages, browse to the location of the ua.zip file and then click upload.

You can preview ua_agree.html and ua_welcome.html within the ua.zip file. (Please keep ua_agree.html,
ua_welcome.html, ua.css file name and location.)

Preview

图1

1. 4.3.2.1.1

File Path:
Restore Customized File to Default:

the customized internal user agreement example.

External User Agreement

Agreement URL:
Welcome URL:

snload the external user agreement example.

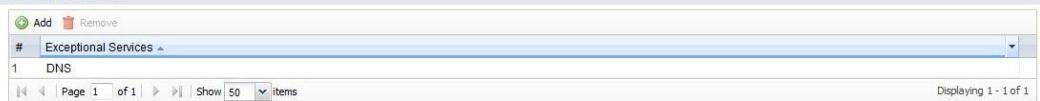

Exceptional Services

Add

Exceptional Services

DNS

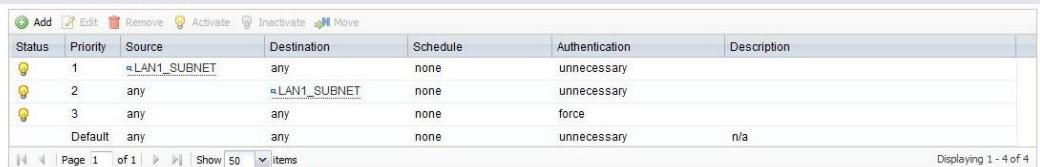

Web Authentication Policy Summary

Status	Priority	Source	Destination	Schedule	Authentication	Description
1	LAN1_SUBNET	any	none	unnecessary
2	any	LAN1_SUBNET	none	unnecessary
3	any	any	none	force
Default	any	any	none	unnecessary	n/a

Apply

11

Ziyaretçilerin kimlik.Doğrulamaya zorunlu duruma getirilmesi icin Web Authentication Policy Summary征求意见指南“Add”butonuna tɪklayını.

Web Authentication Policy Summary

Add Edit Remove Activate Inactivate Move
Status	Priority	Source	Destination	Schedule	Authentication	Description
1	LAN1_SUBNET	any	none	unnecessary
2	any	LAN1_SUBNET	none	unnecessary
3	any	any	none	force
Default	any	any	none	unnecessary	n/a

Açilan Pencerede;

Source Address:

Any: UAG4100'den IP alan buttün kullanılar oturum açmaya zorunlu duruma getirilir.

LAN1_SUBNET: Sadece LAN1 subnetinden IP alan kullaniciar oturum açmaya zorunlu duruma getirilir. LAN Portlari: P2-P3

LAN2_SUBNET: Sadece LAN1 subnetinden IP alan kullaniciar oturum açmaya zorunlu duruma getirilir. LAN Portlari: P4-P5

Destination Address: Bu kism genellikle any olarak yapilandirilir.

Schedule: Ziyaretçilerin ne zaman hangsi zaman dilimlerinde oturum açmaya zorlanacağı sorgulanir.

Örncegin: Sadece 08:00 -17:00arasinda ziyaretçiler oturum açarak girsin. Diger zamanlarda herhangi bir oturum açilmasın isteşi karşiligianda kullanı bilir.

Authentication:

Unnecessary: Oturum açilmasi istenilmaz

Required: Ziyaretçilerden oturum açması istenir.

Force User Authentication: Ziyaretçiler oturum açmaya zorlanilir.

Gerekli ayarleri yaptiktan sonra "OK" ile üst menüye DONUNUZ.

Web Authentication Policy Summary

Add Edit Remove Activate Inactivate Move
Status	Priority	Source	Destination	Schedule	Authentication	Description
1	any	any	none	force	Test
2	LAN1_SUBNET	any	none	unnecessary
3	any	LAN1_SUBNET	none	unnecessary
4	any	any	none	force
Default	any	any	none	unnecessary	n/a

Apply Reset

Yazmiş olduguṇuz kural 1. Sirada yerini alacaktır. Değ,isiklik yaptıktan sonra "Apply" butonuna basınüz.

Yazilian kural dahilinde UAG4100 üzerinden network'e baglanan herkez oturum açmaya zorunlu duruma gelecekbir.

UAG4100 Kullanici sözleşmesi:giriş ekranlarinin özelleştinirilmesi:

Enable Idle Detection: Ziyaretçilerin networkten ayrildiklarıdenetleyip oturumlartin kapatilmasin)...

Idle Timeout: Ziyaretçınin networkten ayrildiktan ne kadar sure sonrasindo oturumunun kapatilacagini belirler.

Reauthentication Time: Networkten ayrilan ziyaretçınin bir sonraki böglantışı icin ne kadar bir surenin gezmesi gerektıgün belirtir.

Internal User Agreement

Use Customized Web Pages

To upload customized user agreement pages, browse to the location of the ua.zip file and then click upload. You can preview ua_agree.html and ua_welcome.html within the ua.zip file. (Please keep ua_agree.html, ua_welcome.html, ua.css file name and location.)

Download the customized internal user agreement example.

Internal User Aggreement: UAG4100 icerisinde hazir bulunan kullanici sözleşmesinin kullanilmasoni saglar.

User Customized Web Pages: Kullanıüncü次会议içınystemyöneticisin Özelleşirigi web sayfasınin kullanımasınlşalar.

Download seçeneği ile mevcut kullanızsözşmesi sayfası bilgisayariniza indirebilir vedehyşisiklikleri yaptıktan sonra Browse seçeneği ile UAG4100 icerisine Upload seçeneği ile yükleyebilir ve Use Customized Web Pages seçeneği ile özelleşirmiş oldalıkunuz kullanızsözşmesini kullanabilirsiniz.

Kullanici soslezmesini sayfalarini tamamen kisiellestirmek icin kullanilr.

External User Agreement

Agreement URL:

Welcome URL:

(Optional)

Download the external user agreement example.

Kişiselleşirilmış web sayfalarına ait harici web server'da bulunan sayfaları kullanmak ilen External User Aggrement seçeneğini/seçiniz ve ardindan

Agreement ve Welcome URL alanlarina yaziniz.

Yazilian kural dahilinde UAG4100 üzerinden network'e baglanan herdez oturum

açmaya zorunlu duruma gelecektir.

Network'e kablolu yada kablosuz olarak baglanan cihaz UAG4100'den IP alacaktir.

Kullanici herhangi bir web browser üzerinden internet'e gitmek istedigiinde

UAG4100'ün,—giris yosfasi yönlendirilecek ve"—gis yapması istenecektir.

ZyXEL

Internet Access Policy

(We will provide example for customer within html comment tag)

Name:

Phone:

Address:

E-Mail:

Other:

(Optional)

Agree

Disagree

ZyXEL

Internet Access Policy

(We will provide example for customer within html comment tag)

Name:

Ferhat

Phone:

Address:

Okmeydani

E-Mail:

Other:

1

(Optional)

Agree

Disagree

ZyXEL

Welcome

Your Internet is safer, faster, and smarter because you are using portal. Thank you

OK

"Monitor > Log > View Log" sekmesiALTHinda Kullanici sozleşmesi ile giriç yapan ziyaretçiler,görüntülenebilir.

Özelleşirilmiş Log aramasi în Display aclilr menusunden "User" seçilebilir.

#.	Time	Pri...	Cat...	Message	Source	Destination	Note
1	2014-05-10 16:12:47	info	DHCP	Sending ACK to 172.16.1.1			DHCP ACK
2	2014-05-10 16:12:31	not...	Fire...	Match default rule, DROP [count=3]	192.168.123.38.137	192.168.123.255...	ACCESS BLOCK
3	2014-05-10 16:12:31	not...	Fire...	Match default rule, DROP	192.168.123.38.1...	192.168.123.255...	ACCESS BLOCK
4	2014-05-10 16:12:18	not...	User	Administrator admin(MAC:c4d:be:d9:4f2c:3) from http://https has logged ...	172.16.1.1	192.168.123.34	Account: admin
5	2014-05-10 16:12:12	not...	Fire...	Match default rule, DROP	213.199.179.154...	192.168.123.34.7...	ACCESS BLOCK
6	2014-05-10 16:12:01	not...	Fire...	Match default rule, DROP	192.168.123.38.1...	192.168.123.255...	ACCESS BLOCK
7	2014-05-10 16:11:55	not...	Fire...	Match default rule, DROP [count=3]	192.168.123.38.137	192.168.123.255...	ACCESS BLOCK
8	2014-05-10 16:11:53	info	Web...	User Agreement users from 172.16.1.1 has been login.			ACCOUNT user a...
9	2014-05-10 16:11:53	not...	User	Name: (Ferhat) Phone: (05040000000000000000) Address: (Okmaydani) E-Mail: (f...	172.16.1.1	172.16.0.1	Account: ua-users
10	2014-05-10 16:11:53	not...	User	User ua-users(MAC:c4d:be::d9:4f2c:3) from http://https has logged in De...	172.16.1.1	172.16.0.1	Account: ua-users
11	2014-05-10 16:11:52	not...	Auth...	Traffic from any to any; REJECT [count=2]	172.16.1.15013	87.250.250.79.5222	ACCESS BLOCK
12	2014-05-10 16:11:50	not...	Auth...	Traffic from any to any; REJECT [count=3]	172.16.1.15009	64.4.23.142.443	ACCESS BLOCK
13	2014-05-10 16:11:49	not...	Auth...	Traffic from any to any; REJECT [count=3]	172.16.1.15007	64.4.23.142.33033	ACCESS BLOCK

UAG4100 cihazını za ve network'ünüze birden fazla erişim saglanabilir. Örneğin Şirket calşanları icin on tanımlamalı statik hesap olusturur ve tanımladıyıniz kullanı hesapları ile girş yapmasını saglarken,;müsterilerinizin icin sure bazlı gez;cı hesaplar olusturabilirsiniz. Ayrıca UAG4100 üzerindedehyşigkeitlik yapabilecekystem)yöneticilerini ve bunları sifrelerini belirleyebilirsiniz.

"Configuration > Object > User/Group > User" adimlarini takip ediniz.

1. Sistem Yöneticisi:

2. Kisitli Sistem Yöneticisi:

Cihaz arayuzü uzerinde degisiklik yapilmadan sadece mevcut ayarleri izlemesi icin olusturulan hesaptir.

3. Misafir Yoneticisi:

Cihaz arayüzene girmeden ziyaretçilere kullanı adı ve Şifrelerinin web browser üzerinden verilmesini ve mevcut ziyaretçileri,göruntülemek icin kullanır.

UAG4100'e Misafir Yoneticisi olarak girildiginde;

Billing Profilalaninda olusturulan surreler bu ekranda seçilebilir ve "Generate" ile dinamik hesaplar olusturulabilir.

Termal yazici olmaksizin bir cihaz ile Web arayuzü uzerinden dinamik hesap aşagidaki gibi olusturulabilir.

4. On tanimlamali kullanici:

Sirket calisan ve personel gibi devamli aga erisimi olacak kisiler icin kullanici hesabinin olusturulmasi.

"Monitor > System Status > Login Users" sekmesiALTHinda sisteme networke erisim:yapan kullanicilar gozlemenebilir.

Billing: Ziyaretçilerin network'e baglanma surelereine ait profillerin olusturulmasi ve kullanim zamanlarinin)duzenlenmesini ifade eder.

"Configuration > Billing" adimlarini takip ediniz.

Unused account will be deleted after the time : Kullanımayan hesapların UAG4100 üzerinden ne kadar sure sonrasinda silineceğini belirler.

Time to Finish: Ziyaretçiler sadece belirlenen sure dahilinde network erişimi,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,...,.... Säre bittiginde ziyaretçınin hesabı kapanır.

Accumulation: Ziyaretçilerin network'u aktif olarak kullandiklari zamani baz alir.Ziyaretçiler kullanı adı/şifresi ile network'e erişip sureleri böladıktan sonra User Idle timeout ile belirlenen sure icerisinde transfer yapmaz iseler sureleri donar ve ziyaretçi tekrar network'e erişgünde kalan sureyi kullanmaya devam eder.

User Idle timeout: Kullanicin networkken ayrilma suresini tutar.

Accumulation account will will be deleted after the time: Accumulation hesaplarin ne kadar sure sonrasinda hafizadan silinecegini belirler.

Maximum number per billing account: Bir hesabi seks kisinin kullanabileceğini belirler.

Reach maximum number per billing account: Bir hesabi belirlenen sayidan fazla ziyaretçinin kullanması durumunda ne yapilacagini belirler.

Block: Ziyaretçınin erişimini engeller.

Kick previous user and login: Ünckeki kullanıci ile networkten çıkartarak yenil kullanı�能in erişmesini-SAğlar.

Currency: Kullanilacak semboller ve ifadeler belirlenir.

SSID Profile Setting: Billing profillerinin hangi SSD'ye uygulanacagini belirler.

Ziyaretçilerin kullanacoği zaman profillerinin olusturulması icin; "Configuration > Billing > Billing Profile" adımları takip ediniz.

Billing Profile sekmesi.altinda "Add" ile yenibir profil ekleyiniz.Örnek:Dakika

Billing Profile sekmesi.altinda "Add" ile yenibir profil ekleyiniz.Örnek:Saat

Billing Profile sekmesi.altinda“Add"ile yenbir profil ekleyiniz.“Ornek:Gunluk

Oluşturmuş olduğunuz profilleri Termal yüzüncü üzerindeki tuşlardan ve Web arayüzü üzerinden oturum acilması durumlari icin atayıniz.

Atama islemi sonrasi profiler aşagidaki gibi olacaktır.

Account Generator Settings

Button A:

Yarim_saat

Button B:

Saat_1

Button C:

Gunluk

Preview

SP350E FIS ÖZELLESTIRILMESİ:

"Configuration > Printer Manager > Prinout Configuration" sekmesini açınüz.

Mevcut fiş üzerindedehyegrisiklik yapmak icin "download" ile mevcut fişi bilgisayariniza indiriniz. Indirmiş oludgünuz dosya üzerinde %...% harici alanlardadehyegrisiklik yapıniz.

Degisiklik yaptiktan sonra dosyayi tekrar "printout" ad ve UTF-8 kodu ile kayit ediniz.

"Configuration > Printer Manager > Prinout Configuration" sekmesi.altinda

"Browse" seçeneği ile printout'u/seçiniz ve "Upload" ile UAG4100'e yükleyiniz.

"Printout Preview" butonuna basarak yapmiş olduğunuzdehyişiklikleri gozlemleyiniz.

1.Firmware Upgrade:

Öncelikle NWA Serisi Access Point'lerin yazilimarıninGPCellenmesi gerekmektedir.

ftp://ftp.zyxel.com/ adresinden Access Point'e ait son tarihli firmware'i indiriniz.

NWA 3160N ici: ftp://ftp.zyxel.com/NWA3160-N/firmware/

NWA 3560N écin: ftp://ftp.zyxel.com/NWA3560-N/firmware/

NWA 5121NI ici: ftp://ftp.zyxel.com/NWA5121-NI/firmware/

NWA 5123NI için: ftp://ftp.zyxel.com/NWA5123-NI/firmware/

1. IP Adresi: Bilgisayariniza elle 192.168.1.0/24 subnetinden IP veriniz.:

IP: 192.168.1.11

Mask: 255.255.255.0

1. Erişim: NWA Serisi cihaza 192.168.1.2 IP adresinden erişiniz. (admin / 1234)

4. Sifre:

Şifredehyşilmek icin gelen pencereyi (Ignore) ileGPCINIZ.

5.Yazilim Guncelleme:

indirmis oldugunuz klasoru sikistirilmis dosyadan

çikartiniz. "Maintenance > File Manager > Firmware Package"ALTHDA "Browse" seçeniigi ile indirmiş oldugunuz klasörcastle bulunan .bin uzantili dosyayi/seçiniz ve "Upload" tuşuna basiniz.

NOT: Firmware upgrade islemi yaklaşık olarak 5 dakika icerisinde sonlanacaktı. Cihaza tekrar 192.168.1.2 IP adresinden erişiniz.

6.Mod Değişirme: Cihaza tekrar erişikten sonra "Configuration > MGMT Mode" sekmesi.altında Managed AP modunu/seçıniz.

Auto DHCP : Cihaz IP'sini ortamda bulunan DHCP Server'dan alacaktir. Ayni zamanda cihaz Kontrol cihazi akan NXC2500, UAG4100, NXC5200, NXC5500 tarafindan otomatik olarak bulunacaktir.

Manuel: Kontrol cihazinip adresi manuel olarak belirlenebilir.

Manuel kullanim Örnégi: Uzak lokasyonlar, farklı subnet'tler, ortamda birden fazla Kontrol cihazınin bulunması durumu

NOT: Manuel ile cihazin sadece Kontrol cihazina ait IP adresi belirlenir.

NWA Serisi AP'nin IP adresi bu alanda belirlenemez.

7.Monitor: Kontrol cihazina dondugunuzde "Online Management AP" sayisin arttigin gorebilirsiniz.

1. Yönetim: Kontrol cihazi üzerinde" Configuration > Wireless > AP Management" sekmesi.altinda yeti cihazi gorebilirsiniz.

NOT: NWA serisi AP, Kontrol cihazı tarafı tarafindan otomatik olarak firmware güncellemesi yapilacak bu esnada kisa sureligine AP ip adresi 0.0.0.0 olacak kalacaktır.

1. Yönetim-2: Firmware upgrade islemi sonunda sonrası NWA serisi cihazi AP Management sekmesi.altinda gorebilirsiniz.

1. SSID: "Configuration > Object > AP Profile > SSID" sekmesiALTHDA "Add" ile'yayin yapacak SSID 'ye iliskin bilgileri giriniz.

11. §ifreleme:

sifre belirleyiniz.

"Create New Object > Add Security Profile" ile SSD胆固醇

1. Radyo: "Configuration > AP Profile > Radio" sekmesi.altinda "default" uzerinde Çift:tɪklayın;z.

13. MSSID: Olusturmus oldugunuz SSID'yi SSID Profile alteinda seciniz.

14. Radyo-5GHz Ayni islemi 5 GHz bandi icinde yapiniz.

** Kullanılan cihaz Çift rady oise (NWA 3560-N, 5123N, 3550-N) 2.4GHz ve 5GHz bandlarinda:yayın yapilabilitir.

15. AP Yönetimi:

"Configuration > Wireless > AP Management" sekmesi-altinda NWA Serisi cihaz uzerinde Çift tiklayınüz.

16.Radyo Seçimi:

NWA Serisi cihaziniza isim veriniz (*istegbe bagli) Radyo profillerinin uygulandigina emin olunuz.

1. Monitor: CihazinYeahyaptigini ve kullanicilarin baglandigini ana ekran Dashboard'dan gozlemleyebilirsiniz.
