Type de produit	Climatiseur mural réversible (pompe à chaleur air/air) Ururu Sarara Bluevolution
Marque	Daikin
Modèle	FTXZ25N
Dimensions (unité intérieure)	295 x 798 x 372 mm (H x L x P)
Poids (unité intérieure)	15 kg
Alimentation électrique	1~ / 50 Hz / 220-240 V
Réfrigérant	R-32 (PRP 675, charge 1,34 kg)
Efficacité saisonnière (SEER)	9,54 (classe A+++ en froid)
Efficacité saisonnière (SCOP)	5,90 (classe A+++ en chaud)
Niveau sonore minimal	19 dB(A) en mode nuit (unité intérieure)
Fonctions principales	Ururu (humidification), Sarara (déshumidification), Flash Streamer (purification air), apport d'air neuf préchauffé, détecteur de présence Intelligent Eye, nettoyage automatique du filtre, technologie Inverter
Type de filtre	Filtre apatite titane (nettoyage automatique)
Puissance d'humidification (Ururu)	425 ml/h
Déshumidification (Sarara)	Oui, avec maintien de la température de confort
Détecteur de présence	Intelligent Eye : mode éco après 20 min d'inoccupation, extinction après 1 h (réglable 3 h)
Programmation	Quotidienne avec préchauffage et dégivrage automatiques avant l'heure programmée
Télécommande	Infrarouge incluse, avec double affichage température/humidité
Options	Daikin Online Controller (carte BRP069B42) pour pilotage à distance
Puissance frigorifique nominale	2,5 kW (min 0,6 kW, max 3,9 kW)
Puissance calorifique nominale	3,6 kW (min 0,6 kW, max 7,5 kW)
Plage de température extérieure (froid)	-10 °C à 43 °C (air extérieur)
Plage de température extérieure (chaud)	-20 °C à 18 °C (air extérieur)
Débit d'air (froid, silence)	240 m³/h

FOIRE AUX QUESTIONS - FTXZ25N DAIKIN

Comment utiliser la fonction Ururu (humidification) ?

La fonction Ururu augmente le taux d'humidité de l'air pour une sensation de chaleur plus rapide à température égale. Activez-la via la télécommande ; l'humidificateur intégré dans l'unité extérieure capte l'humidité de l'air extérieur et la diffuse dans la pièce. Aucun apport d'eau manuel n'est nécessaire.

Comment activer la fonction Sarara (déshumidification) ?

La fonction Sarara déshumidifie l'air sans refroidir excessivement. Sélectionnez le mode déshumidification sur la télécommande. L'appareil ajuste automatiquement la vitesse de déshumidification (grande vitesse au démarrage, petite vitesse ensuite) pour maintenir le confort et éviter les courants d'air.

Comment nettoyer le filtre de l'unité intérieure ?

Le filtre à apatite titane bénéficie d'un nettoyage automatique. Les impuretés sont filtrées et aspirées automatiquement, ce qui évite le nettoyage manuel. Toutefois, il est recommandé de vérifier périodiquement l'état du filtre à l'aide de la télécommande. En cas de besoin, retirez et lavez le filtre à l'eau tiède, puis séchez-le avant de le remettre.

Que faire si l'appareil ne chauffe pas suffisamment ?

Vérifiez que la température de consigne est bien réglée et que le mode est sur chauffage. Assurez-vous que les entrées et sorties d'air sont dégagées. Si le problème persiste, le système pourrait être en cycle de dégivrage (normal par temps très froid). En cas d'inefficacité persistante, contactez un installateur agréé.

Comment programmer la mise en marche à l'avance ?

Utilisez la télécommande pour programmer l'heure de mise en marche souhaitée. L'appareil effectuera automatiquement un préchauffage et un dégivrage avant l'heure programmée, garantissant une puissance de chauffage maximale à l'heure prévue. La programmation est quotidienne.

Quel est le niveau sonore en mode silencieux ?

En mode nuit (silence), le niveau de pression sonore de l'unité intérieure est de seulement 19 dB(A), ce qui est quasi inaudible et idéal pour les chambres.

Comment fonctionne le détecteur de présence Intelligent Eye ?

Le capteur Intelligent Eye détecte la présence dans la pièce. Si la pièce est inoccupée pendant 20 minutes, l'appareil passe en mode éco. Au bout d'une heure d'inoccupation (réglable jusqu'à 3 heures), l'unité s'éteint automatiquement, économisant de l'énergie.

Que signifie Flash Streamer et comment purifie-t-il l'air ?

La technologie Flash Streamer utilise une décharge d'électrons à haute vitesse pour décomposer plus de 99,9 % des odeurs, allergènes, microparticules et composants organiques volatils (COV). Elle agit en combinaison avec un pré-filtre et un filtre catalytique désodorisant pour une purification complète de l'air.

Quelle est la consommation énergétique annuelle ?

Pour le modèle FTXZ25N, la consommation énergétique annuelle est de 92 kWh en refroidissement (SEER 9,54) et de 831 kWh en chauffage (SCOP 5,90). Ces valeurs sont calculées selon la norme EN14825.

Puis-je piloter l'appareil à distance ?

Oui, via l'option Daikin Online Controller (carte BRP069B42) qui permet un pilotage à distance depuis un smartphone ou une tablette. Contactez votre installateur pour l'installation de cette option.

MODE D'EMPLOI FTXZ25N DAIKIN

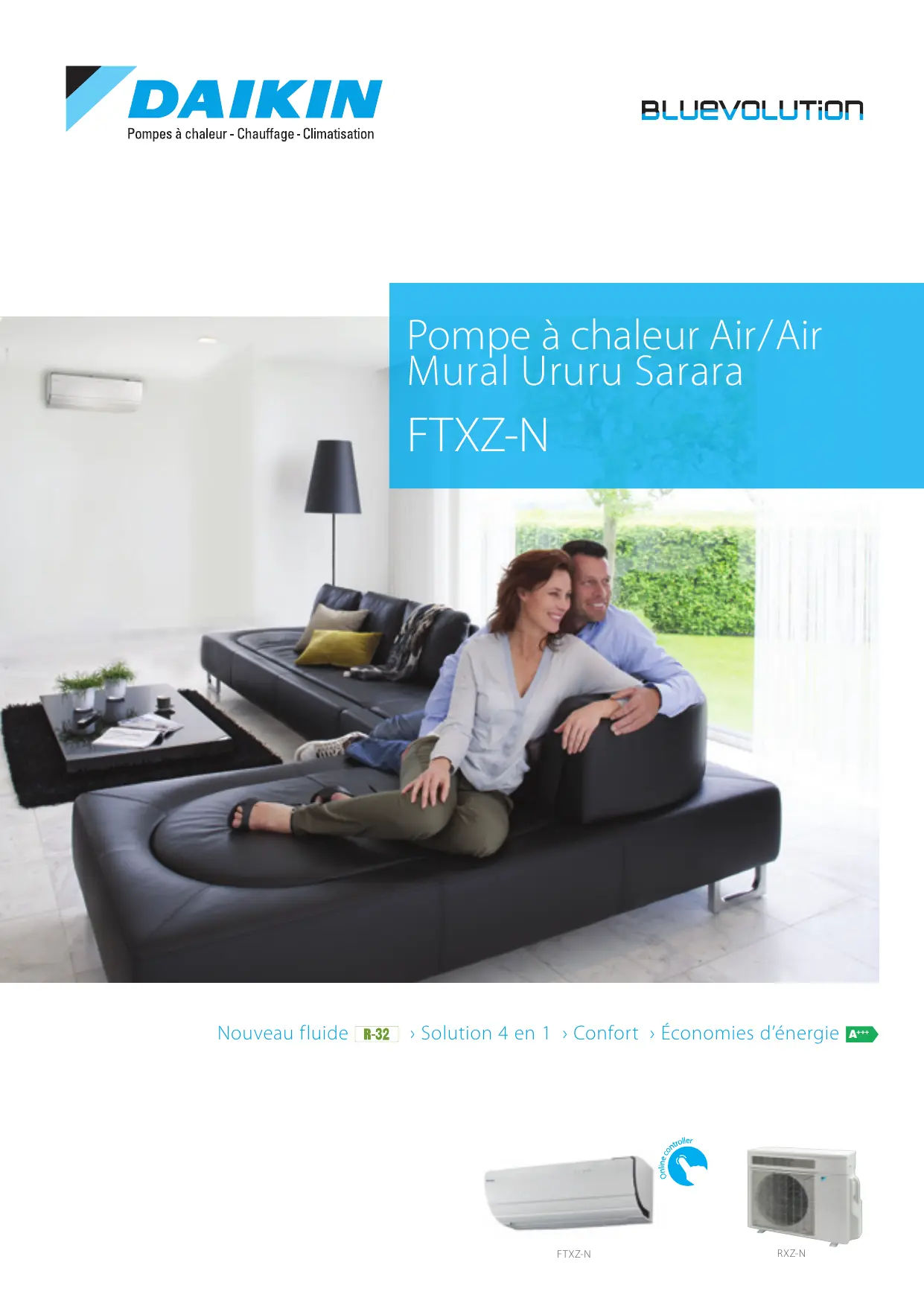

Pompe à chaleur Air/Air Mural Ururu Sarara FTXZ-N

Nouveau fluide R-32 > Solution 4 en 1 > Confort > Économies d'énergie

A+++

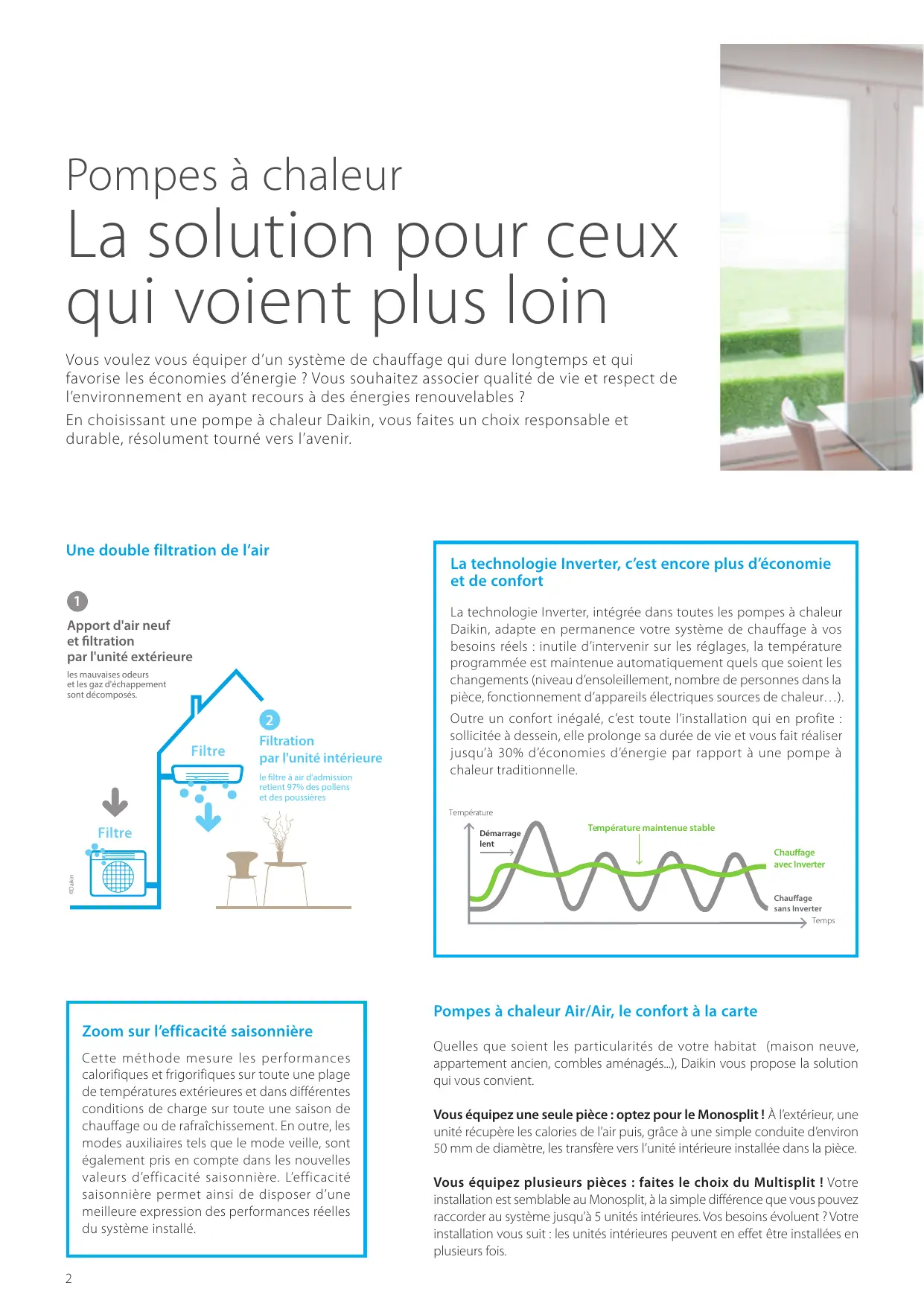

La solution pour ceux qui voient plus loin

Vous voulez vous équiper d'un système de chauffage qui dure longtemps et qui favorise les économies d'énergie ? Vous souhaitez associer qualité de vie et respect de l'environnement en ayant recours à des énergies renouvelables ?

En choisissant une pompe à chaleur Daikin, vous faites un choix responsable et durable, résolument tourné vers l'avenir.

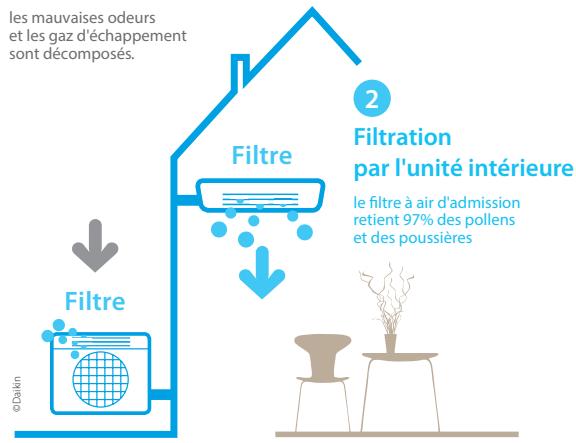

Une double filtration de l'air

Apport d'air neuf et filtration par l'unité extérieure


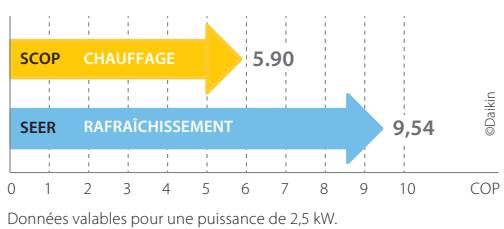

Zoom sur l'efficacité saisonnière

Cette méthode mesure les performances calorifiques et frigorifiques sur toute une plage de températures extérieures et dans différentes conditions de charge sur toute une saison de chauffage ou de rafraîchissement. En outre, les modes auxiliaires tels que le mode veille, sont également pris en compte dans les nouvelles valeurs d'efficacité saisonnière. L'efficacité saisonnière permet ainsi de disposer d'une meilleure expression des performances réelles du système installé.

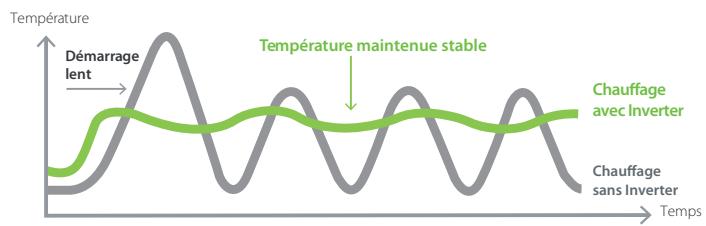

La technologie Inverter, c'est encore plus d'économie et de confort

La technologie Inverter, intégrée dans toutes les pompes à chaleur Daikin, adapte en permanence votre système de chauffage à vos besoins réels : inutile d'intervenir sur les réglages, la température programmée est maintenue automatiquement quels que soient les changements (niveau d'ensoleillement, nombre de personnes dans la pièce, fonctionnement d'appareils électriques sources de chaleur...).

Outre un confort inégalé, c'est toute l'installation qui en profite : sollicitée à dessein, elle prolonge sa durée de vie et vous fait réaliser jusqu'à 30% d'économies d'énergie par rapport à une pompe à chaleur traditionnelle.

Pompes à chaleur Air/Air, le confort à la carte

Quelles que soient les particularités de votre habitat (maison neuve, appartement ancien, combles aménagés...), Daikin vous propose la solution qui vous convient.

Vous équipez une seule pièce : optez pour le Monosplit ! À l'extérieur, une unité récupère les calories de l'air puis, grâce à une simple conduite d'environ 50 mm de diamètre, les transfère vers l'unité intérieure installée dans la pièce.

Vous équipez plusieurs pièces : faites le choix du Multisplit ! Votre installation est semblable au Monosplit, à la simple différence que vous pouvez raccorder au système jusqu'à 5 unités intérieures. Vos besoins évoluent ? Votre installation vous suit : les unités intérieures peuvent en effet être installées en plusieurs fois.

Pour obtenir un confort tout au long de l'année, une simple régulation de la temperature ne suffit pas. Le contrôle du taux d'hygrométrie et de la qualité d'air doivent venir en complement. La gamme Ururu Sarara combine en un système l'ensemble de ces fonctionnalités exclusives au service du confort et des économies.

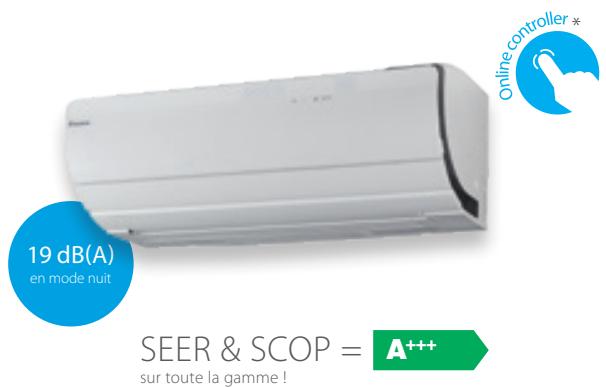

FTXZ-N

Mural Ururu Sarara Bluevolution

Le mural FTXZ-N est un produit unique équipé de fonctions exclusives d'humidification et de déshumidification : une technologie sans équivalent sur le marché.

Des performances toute l'année

Des SEER et des SCOP parmi les plus élevés du marché.

Des fonctions exclusives

Contrôle du niveau d'humidification et de déshumidification pour un confort parfait.
Qualité de l'air intérieur contrôlée grâce à la technologie Flash Streamer. Ce système permet de décomposer plus de 99,9 % des odeurs et d'éliminer les allergènes et polluants de l'air.
Pilotage à distance (en option).*

Confort

La température de confort souhaitée est atteinte plus rapidement grâce au contrôle simultané de la température et de l'humidification.
Apport d'air neuf préchauffé. Grâce à cette fonction exclusive, l'air de la pièce est renouvelé régulièrement. Vous avez donc moins besoin d'ouvrir les fenêtres et évitez ainsi les pertes de chaleur, notamment en hiver.

19 dB(A) en mode nuit SEER & SCOP = A+++

En hiver : Ururu !

La fonction Ururu augmente le taux d'humidité de l'air et permet, à température égale, d'avoir plus rapidement une sensation de chaleur

Temp. : 22°C H : 20% Sensation de froid Temp. : 22°C H : 50% Sensation de chaleur

En été : Sarara !

La fonction Sarara diminue le taux d'humidité de l'air et permet d'avoir une sensation de fraîcheur plus tôt.

Temp.: 25°C

H : 90% Sensation de chaleur moite

Temp.: 25°C

H : 50% Sensation de fraîcheur

Une solution 4 en 1 pour un confort en toute circonstance

Découvrez une nouvelle dimension de confort grâce à cet appareil qui permet de contrôler à la fois la température, le taux d'humidité et la qualité de l'air.

1 Fonction Ururu

Chauffage et humidification pour un confort optimal

La fonction Ururu augmente la taux d'humidité dans la pièce et permet, à température égale, d'obtenir plus rapidement une sensation de chaleur.

La technologie unique Daikin intègre l'humidificateur dans le groupe extérieur. Celui-ci permet de capter l'humidité contenue dans l'air extérieur pour la diffuser à l'intérieur de la pièce.

Le +

Humidification sans apport d'eau
Sensation de chaleur sans augmentation de la température intérieure
Humidification rapide et efficace

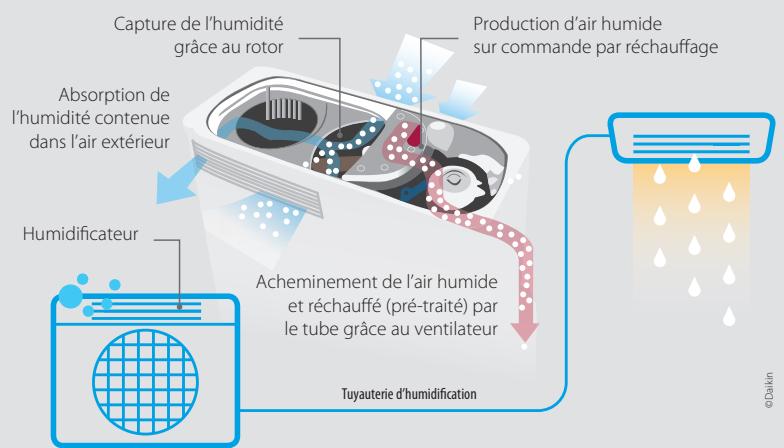

Principe de fonctionnement de l'humidificateur Ururu

21 Fonction Sarara

Déshumidifier sans refroidir inutilement

La fonction Sarara diminue le taux d'humidité de l'air et contribue à la sensation de fraîcheur.

Le +

Déshumidification possible même en hiver avec l'apport d'air neuf
Température de confort maintenue
Pas de sensation de courant d'air

Principe de fonctionnement du déshumidificateur Sarara

Déshumidification Grande Vitesse
Au démarrage de l'opération

Échangeur intégralement utilisé pour une efficacité immédiate

Déshumidification Petite Vitesse
Lorsque le taux d'hygrométrie souhaité est atteint

Échangeur partiellement utilisé pour un confort optimal
Confort garanti

Pas de courant d'air frais

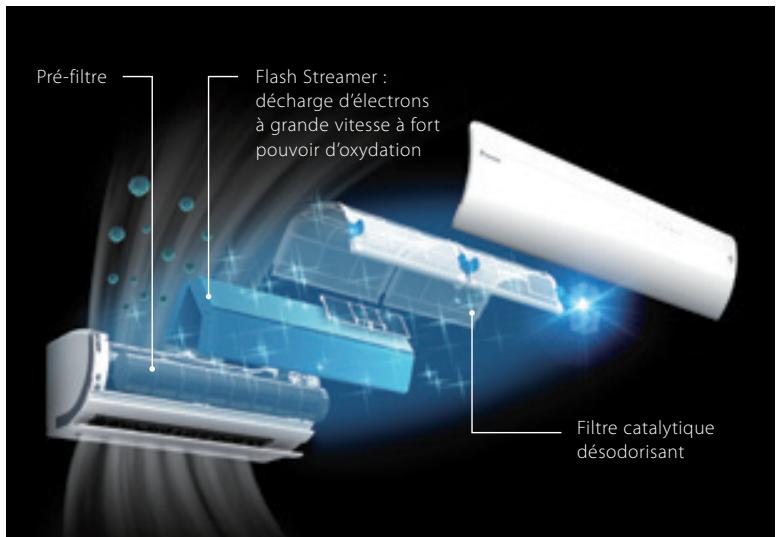

3 | Purificateur d'air

La technologie Flash Streamer permet de contrôler la qualité de l'air : les microparticules, les allergènes, les odeurs et les poussières sont détruits de l'air ambiant.

flash streamer ONLY BY DAIKIN

Le +

Les composants organiques volatiles sont détruits

Pré-filtre Flash Streamer : décharge d'électrons à grande vitesse à fort pouvoir d'oxydation Filtre catalytique désodorisant

4 | Apport d'air neuf préchauffé

L'Ururu Sarara vous apporte un niveau de confort supplémentaire grâce à l'apport d'air neuf préchauffé : les déperditions thermiques sont ainsi évitées.

Confort et économies à la carte

Détecteur de présence "Intelligent Eye"

Détection de présence dans la pièce
Mode éco activé après 20 minutes d'inoccupation
Lorsque la pièce est vide, l'unité s'éteint au bout d'une heure (possibilité d'étendre à 3 heures).

Le +

L'activation de la fonction Éco contribue à :

réaliser des économies d'énergie
éviter la sensation de courant d'air : le flux d'air n'est pas dirigé sur les occupants

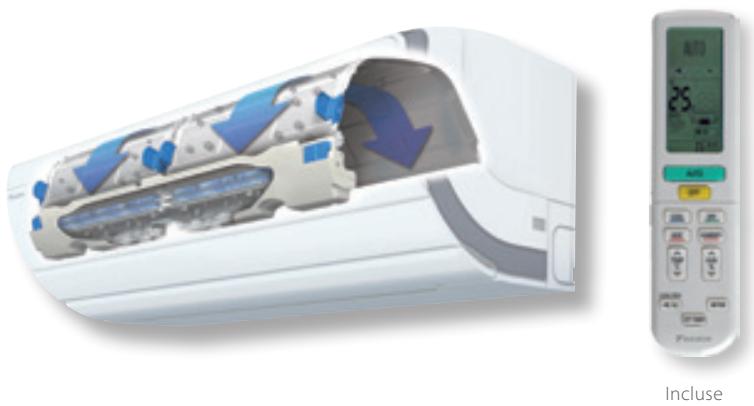

Nettoyage automatique du filtre

Plus de nettoyage manuel des filtres
Impuretés filtrées automatiquement pour contribuer à la qualité de l'air.

Le +

25 % d'économies d'énergie et pérennité du système garantis

Un contrôle simple et intuitif

Rétro-éclairage pour une meilleure lisibilité de l'écran
Double affichage : température et taux d'humidité (intérieur et extérieur)
Programmation quotidienne.

Le +

Affichage des consommations énergétiques

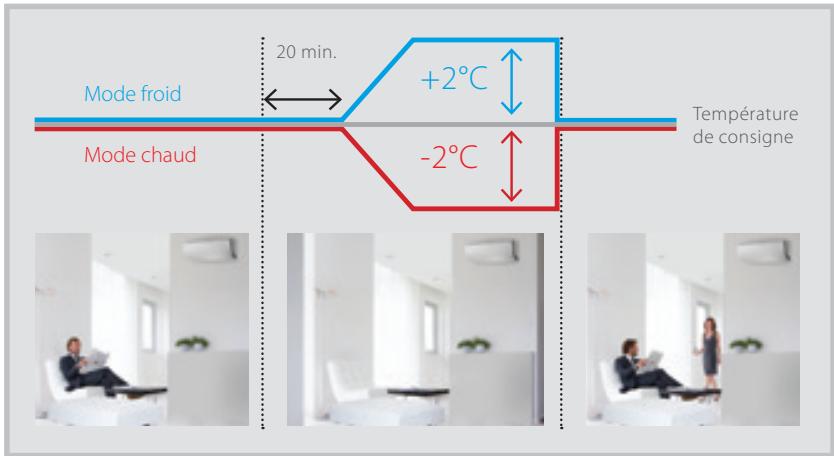

Mode froid 20 min. +2°C -2°C Mode chaud Température de consigne

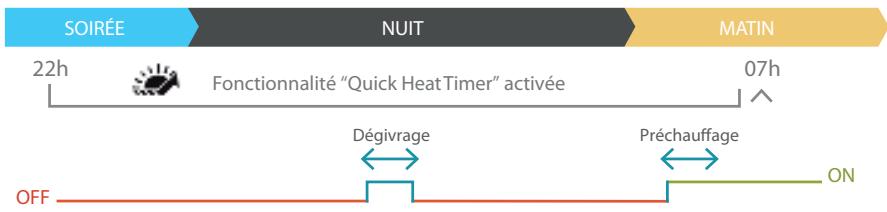

Programmation de la température de chauffage idéale accessible depuis la télécommande, à n'importe quel moment de la journée
Dégivrage et pré-chauffage du système avant l'heure de programmation choisie.

Le +

Puissance de chauffage maximum disponible à l'heure programmée


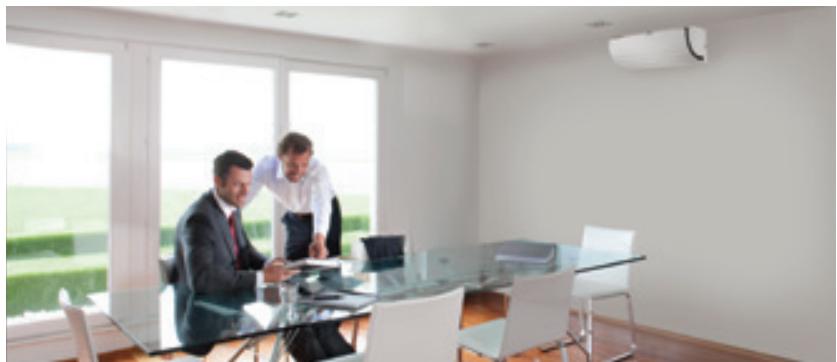

Diffusion de l'air optimisée

Optimisation de la circulation d'air

Dispersion du flux d'air dans la pièce près du plafond pour une meilleure distribution.
Favorise la reprise d'air dans toute la pièce en prélevant l'air au dessous et au dessous de l'unité.

Le +

Élimination des variations de température

Circulation d'air adaptée à la pièce

6 réglages possibles en fonction de l'installation du mural dans la pièce. Réglages disponibles depuis le menu de la télécommande pour adapter le flux d'air à la configuration de l'installation.

6 réglages possibles

Installation dans un coin : diffusion de l'air éloignée du mur

Installation au centre : diffusion uniforme des deux côtés

FTXZ-N

Unité intérieure				FTXZ25N	FTXZ35N	FTXZ50N
Puissance restituée	Froid		kW	0,6 / 2,5 / 3,9	0,6 / 3,5 / 5,3	0,6 / 5,0 / 5,8
	Chaud	à +7°C CBS ext	kW	0,6 / 3,6 / 7,5	0,6 / 5,0 / 9,0	0,6 / 6,3 / 9,4
	Froid	à -5°C CBS ext	kW	2,3	3,19	4,02
	Chaud	à -10°C CBS ext	kW	1,95	2,71	3,42
Puissance absorbée	Froid	Min./Nom./Max.	kW	0,11 / 0,41 / 0,88	0,11 / 0,66 / 1,33	0,11 / 1,10 / 1,60
	Chaud	Min./Nom./Max.	kW	0,10 / 0,62 / 2,01	0,10 / 1,00 / 2,53	0,10 / 1,41 / 2,64
Efficacité saisonnière (selon la norme EN14825)	Froid	Label		A+++
		Pdesign		2,50	3,50	5,00
		SEER		9,54	9,00	8,60
		Conso. énerg. annuelle	kWh	92	136	203
	Chaud	Label		A+++
		Pdesign		3,50	4,50	5,60
		SCOP		5,90	5,73	5,50
		Conso. énerg. annuelle	kWh	831	1 100	1 427
Efficacité nominale	Label	Froid/chaud		A/A
	EER / COP^(1)	Froid/chaud		6,10 / 5,80	5,30 / 5,00	4,55 / 4,47
Couleur				Blanc
Dimensions	H x L x P		mm	295 x 798 x 372
Poids			kg	15
Débit d'air	Froid	GV / MV / PV / Silence	m3/h	642 / 450 / 318 / 240	726 / 504 / 336 / 240	900 / 552 / 396 / 276
	Chaud	GV / MV / PV / Silence	m3/h	702 / 516 / 402 / 288	798 / 552 / 414 / 288	864 / 642 / 462 / 354
Niveau de pression sonore	Froid	GV / MV / PV / Silence	dB(A)	38 / 33 / 26 / 19	42 / 35 / 27 / 19	47 / 38 / 30 / 23
	Chaud	GV / MV / PV / Silence	dB(A)	39 / 35 / 28 / 19	42 / 36 / 29 / 19	44 / 38 / 31 / 24
Niveau de puissance sonore	Froid	Nominal	dB(A)	54	57	60
	Chaud	Nominal	dB(A)	56	57	59
Télécommande		IR		Incluse
Type de filtre				Apatite titane	Apatite titane	Apatite titane
Puissance d'humidification		Fonction Ururu	ml/h	425	500	600

(1) EER/COP selon la norme Eurovent EN14511
*Option Daikin Online Controller : carte BRP069B42

RXZ-N

RXZ-N

Groupe extérieur				RXZ25N	RXZ35N	RXZ50N
Dimensions	H x L x P		mm	693 x 795 x 300
Poids			kg	50
Débit d'air	Froid	GV / PV	m^3/h	1 860 / 1 350	2 064 / 1 350	2 424 / 1 350
	Chaud	GV / PV	m^3/h	1 698 / 972	1 890 / 972	1 986 / 972
Puissance sonore	Froid	Nominal	dB(A)	59	61	63
Niveau de pression sonore	Froid	Nominal	dB(A)	46	48	49
	Chaud	Nominal	dB(A)	46	48	50
Plage de fonctionnement température extérieure		Mode froid	°CBS	-10~43
		Mode chaud	°CBH	-20~18
Type de compresseur				Swing
Réfrigérant / PRP / Charge (kg) / T.eq CO_2				R-32 / 675 / 1,34 / 0,90
Flag F-Gas				Non hermétique
Préchargé d'usine jusqu'à			m	10	10	10
Raccordements frigorifiques	Longueur tuyauterie	UE-UI Max	m	10
	Dénivelé	UE-UI Max	m	8
	Liquide	DE	"	1/4
	Gaz	DE	"	3/8
Alimentation électrique	Phase fréquence tension		Ph/Hz/V	1~ / 50 / 220-240
	Câble liaison	int / ext	mm^2	4G1,5	4G1,5	4G1,5
Courant - 50 Hz	Protection	Disjoncteur	Courbe D	16A	16A	16A

DAIKIN AIRCONDITIONING FRANCE SAS - Z.A. du Petit Nanterre - 31, rue des Hautes Pâtures - Bât. B - Le Narval - 92737 Nanterre Cedex - Tél.: [phone] - Fax : [phone] - www.daikin.fr

Les unités Daikin sont conformes aux normes européennes qui garantissent la sécurité des produits
