MODE D'EMPLOI EKK6130AOW ELECTROLUX

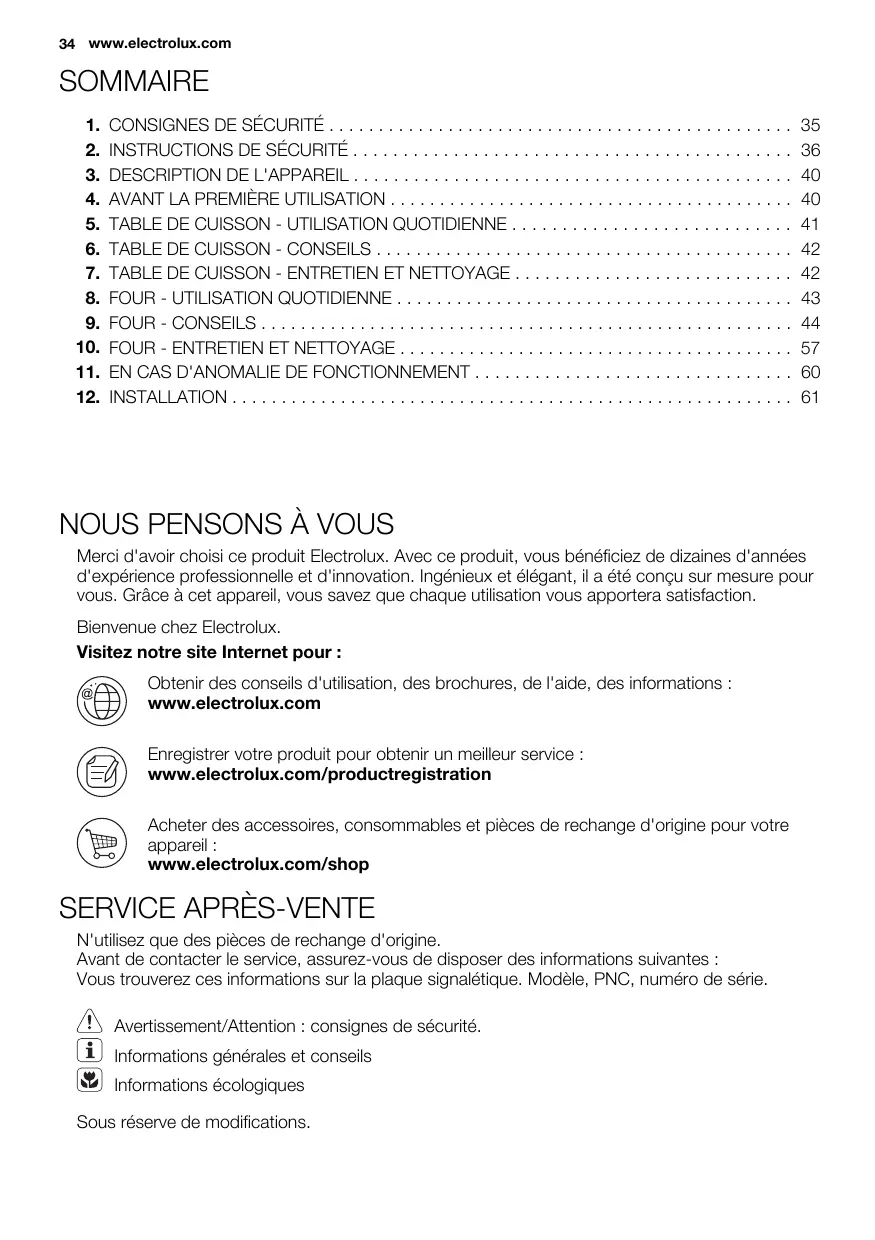

35 36 40 40 41 42 42 43 44 57 60 61

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente. • Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité. • Ne laissez pas les enfants jouer avec l'appareil. • Ne laissez pas les emballages à la portée des enfants. • Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes. • Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. • Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale • L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

36 www.electrolux.com

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. • Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie. • N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge. • N'entreposez rien sur les surfaces de cuisson. • N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil. • Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer. • N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre. • Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut devenir chaud. • Pour retirer les supports de grille, tirez d'abord sur l'avant de ceux-ci, puis sur l'arrière, pour les écarter des parois extérieures. Installez les supports de grille selon la même procédure, mais dans l'ordre inverse. • Enlevez toute éclaboussure du couvercle avant de l'ouvrir. Laissez la surface de la table de cuisson refroidir avant de refermer le couvercle.

INSTRUCTIONS DE SÉCURITÉ Cet appareil est adapté aux marchés suivants : BE

2.1 Installation AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage. • N'installez pas et ne branchez pas un appareil endommagé. • Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. • Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité. • Ne tirez jamais l'appareil par la poignée.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. • Vérifiez que l'appareil est installé sous et à proximité de structures sûres. • Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur. • N'installez pas l'appareil sur un socle. • N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. AVERTISSEMENT Veillez toujours à installer des stabilisateurs afin d'éviter que l'appareil ne bascule. Reportez-vous au chapitre « Installation ».

Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocution. • L'ensemble des branchements électriques doit être effectué par un technicien qualifié. • L'appareil doit être relié à la terre. • Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. • Utilisez toujours une prise antichoc correctement installée. • L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). • Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez un professionnel qualifié ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. • Ne laissez pas les câbles d'alimentation secteur entrer en contact avec la porte de l'appareil, particulièrement lorsque la porte est chaude. • La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. • Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur. • Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. • N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. • L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

Raccordement au gaz • Tous les raccordements au gaz doivent être effectués par une personne qualifiée. • Assurez-vous que l'air circule autour de l'appareil. • Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique. • Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution. • Utilisez cet appareil dans un environnement domestique. • Ne modifiez pas les caractéristiques de cet appareil. • Assurez-vous que les orifices de ventilation ne sont pas bouchés. • Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

38 www.electrolux.com

• Éteignez l'appareil après chaque utilisation. • L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four. • Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper. • N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. • N'exercez jamais de pression sur la porte ouverte. • Maintenez toujours la porte de l'appareil fermée lorsque l'appareil est en fonctionnement. • Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. • Éteignez les zones de cuisson après chaque utilisation. • N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. • Veillez à ce que la pièce où est installé l'appareil soit bien aérée. • Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. • Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. • Veillez à ce que les récipients se trouvent bien au centre des zones de cuisson et qu'ils ne dépassent pas des rebords de la table de cuisson. • N'utilisez que les accessoires fournis avec l'appareil. • N'installez pas de diffuseur de flamme sur le brûleur. AVERTISSEMENT Risque d'explosion ou d'incendie. • Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. • L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. • Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte. • Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former. AVERTISSEMENT Risque d'endommagement de l'appareil. • Pour éviter tout endommagement ou décoloration de l'émail : – Ne mettez pas de plats allant au four ni aucun autre objet directement sur le fond de l'appareil. – Ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil. – ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud. – une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil. – faites attention lorsque vous retirez ou remettez en place les accessoires. • La décoloration de l'émail est sans effet sur les performances de l'appareil. Il ne s'agit pas d'un défaut dans le cadre de la garantie. • Pour faire cuire des gâteaux moelleux, utilisez un plateau de cuisson. Les jus de fruits causent des taches qui peuvent être permanentes. • Ne laissez pas de récipients chauds sur le bandeau de commande. • Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement. • Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson. • Ne placez jamais de papier aluminium sur l'appareil. • N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

Couvercle • Ne modifiez pas les caractéristiques du couvercle. • Nettoyez le couvercle régulièrement. • N'ouvrez pas le couvercle en cas d'éclaboussures. • Éteignez tous les brûleurs avant de fermer le couvercle. • Ne refermez pas le couvercle jusqu'à ce que la table de cuisson et le four soient complètement froids. • Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

• Soyez prudent lorsque vous ôtez la porte de l'appareil. Elle est lourde. • Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. • Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie. • Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques. • Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage. • N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant). • Ne lavez pas les brûleurs au lave-vaisselle.

2.4 Éclairage interne • Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne l'utilisez pas pour éclairer votre logement. AVERTISSEMENT Risque d'électrocution.

2.3 Entretien et nettoyage AVERTISSEMENT Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil. • Avant toute opération d'entretien, mettez à l'arrêt l'appareil et débranchez la fiche de la prise secteur. • Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser. • Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service de maintenance.

• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur. • N'utilisez que des ampoules ayant les mêmes spécifications.

2.5 Mise au rebut AVERTISSEMENT Risque de blessure ou d'asphyxie. • Débranchez l'appareil de l'alimentation électrique. • Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. • Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

40 www.electrolux.com

3. DESCRIPTION DE L'APPAREIL 3.1 Vue d'ensemble 1

1 Manettes de la table de cuisson

2 Manette de la minuterie 3 Manette de sélection des fonctions

6 Résistance 7 Éclairage du four 8 Ventilateur 9 Positions de la grille

3.2 Description de la table de cuisson 1 1 Sortie de la vapeur

2 Brûleur semi-rapide 3 Brûleur auxiliaire 4 Brûleur à triple couronne

3.3 Accessoires • Grille Permet de poser des plats (rôtis, gratins) et des moules à gâteau/pâtisserie. • Plateau multi-usages Pour la cuisson de gâteaux et de biscuits/gâteaux secs.

5 Brûleur semi-rapide

• Lèchefrite Pour cuire et griller ou à utiliser comme lèchefrite pour recueillir la graisse. • Tiroir de rangement Le tiroir de rangement se trouve sous le four.

4. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

4.1 Premier nettoyage • Retirez tous les accessoires et les supports de grille amovibles (si présents).

• Nettoyez l'appareil avant de l'utiliser pour la première fois. Reportez-vous au chapitre « Entretien et nettoyage ».

4.2 Préchauffage Préchauffez le four à vide afin de faire brûler les résidus de graisse. 1.

Sélectionnez la fonction pérature maximale.

Laissez l'appareil fonctionner pendant 45 minutes.

Sélectionnez la fonction et la température maximale. 4. Laissez l'appareil fonctionner pendant 15 minutes. Les accessoires peuvent devenir plus chauds que d'habitude. L'appareil peut émettre une odeur et de la fumée. C'est normal. Assurez-vous que la ventilation est suffisante.

5. TABLE DE CUISSON - UTILISATION QUOTIDIENNE AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

5.1 Allumage des brûleurs

B AVERTISSEMENT Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

C D Allumez toujours le brûleur avant de poser un récipient dessus. 1.

Enfoncez la manette et tournez-la jusqu'à la position maximale . Lorsque vous enfoncez la manette, le générateur d'étincelles s'active automatiquement. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue. Une fois que la flamme brûle régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

Chapeau du brûleur Couronne du brûleur Bougie d'allumage Thermocouple AVERTISSEMENT Si le brûleur ne s'allume pas au bout de 10 secondes, relâchez la manette et tournez-la jusqu'à la position Arrêt. Attendez une minute, puis essayez à nouveau d'allumer le brûleur.

42 www.electrolux.com

Vous pouvez allumer le brûleur sans appareil électrique (par exemple, en cas de coupure d'électricité dans la cuisine). Pour cela, approchez la flamme du brûleur, enfoncez la manette pendant 10 secondes et tournez-la jusqu'à la position d'arrivée de gaz maximale.

5.2 Arrêt du brûleur Pour éteindre la flamme, tournez la manette sur le symbole . AVERTISSEMENT Abaissez toujours la flamme ou éteignez le brûleur avant de retirer les récipients du brûleur.

Si le brûleur s'éteint accidentellement, tournez la Attendez une minute, puis essayez à nouveau d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

6. TABLE DE CUISSON - CONSEILS AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

6.1 Économies d’énergie • Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson. • Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

Diamètres des récipients

Le fond de l'ustensile de cuisson doit être aussi plat et épais que possible.

AVERTISSEMENT Utilisez des casseroles et des poêles dont le diamètre est compatible avec la dimension du brûleur. N'utilisez pas de récipient dépassant la surface de cuisson.

7. TABLE DE CUISSON - ENTRETIEN ET NETTOYAGE AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. Nettoyez l'appareil après chaque utilisation.

Utilisez toujours un plat de cuisson sont le fond est propre.

FRANÇAIS AVERTISSEMENT Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurezvous que l'appareil est débranché de la prise électrique. AVERTISSEMENT Pour des raisons de sécurité, ne nettoyez pas l'appareil avec des appareils à vapeur ou à haute pression. AVERTISSEMENT N'utilisez aucun nettoyant abrasif, acide ni paille de fer. Vous risqueriez d'endommager l'appareil. Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil. • Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson. • Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soi-

gneusement avant de les remettre en place. • Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux. • Les supports de casserole ne doivent pas être placés dans le lave-vaisselle. Ils doivent être lavés à la main. • Lorsque vous lavez les supports à la main, faites bien attention lorsque vous les essuyez, car le processus d'émaillage laisse parfois des arêtes risquant de vous blesser. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante. • Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place. • Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur. • Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

8. FOUR - UTILISATION QUOTIDIENNE AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

8.1 Ventilateur de refroidissement Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Lorsque le four est mis à l'arrêt, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que l'appareil refroidisse.

8.2 Activation et désactivation de l'appareil 1.

Tournez la manette de sélection des fonctions du four sur la fonction souhaitée.

Tournez la manette du thermostat pour sélectionner la température souhaitée. L'indicateur de température s'allume lorsque la température du four augmente. Pour éteindre l'appareil, tournez la manette de sélection des fonctions du four et celle du thermostat sur la position Arrêt.

44 www.electrolux.com

8.3 Fonctions du four Fonction du four Position Arrêt

Utilisation L'appareil est éteint.

Pour allumer l'éclairage du four même si aucune fonction de cuisson n'est sélectionnée.

Pour cuisiner plusieurs plats en même temps. Pour préparer des fruits au sirop maison et déshydrater des champignons ou des fruits.

Pour cuire et rôtir sur un seul niveau du four. Les Convection naturelle résistances supérieure et inférieure fonctionnent en même temps. Résistance inférieu- Pour la cuisson de gâteaux à fond croustillant. re Seule la résistance inférieure fonctionne. Décongélation

Pour décongeler des aliments surgelés.

Pour faire griller des aliments peu épais en petites quantités au centre de la grille. Pour faire griller du pain.

Pour cuire dans des moules et déshydrater à basse température sur un seul niveau.

Pour cuire de gros morceaux de viande. Le gril et le ventilateur du four fonctionnent en alternance pour faire circuler de l'air chaud autour des aliments.

8.4 Minuterie - Minuteur Pour régler un décompte. Dans un premier temps, tournez la manette du minuteur (reportez-vous au chapitre « Description de l'appareil ») le plus

loin possible vers la droite. Ensuite, tournez-la vers la gauche sur la durée nécessaire. Un signal sonore retentit lorsque la durée s'est écoulée. Cette fonction est sans effet sur le fonctionnement du four.

9. FOUR - CONSEILS AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité. La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes, de la qualité et de la quantité des ingrédients utilisés.

ATTENTION Pour faire cuire des gâteaux très juteux, utilisez une lèchefrite. Les jus de fruits laissent des taches qui sont ensuite indélébiles sur l'émail.

9.1 Cuire Informations générales • Votre nouveau four peut cuire les aliments d'une manière complètement différente par rapport à votre ancien appareil. Adaptez vos réglages habituels (température, temps de cuisson, etc.) et les positions des grilles aux recommandations fournies dans les tableaux suivants. • Avec des temps de cuisson plus longs, vous pouvez éteindre le four environ 10 minutes avant la fin du temps de cuisson afin de profiter de la chaleur résiduelle. Lorsque des aliments surgelés sont déposés à même le plateau multiusages, celui-ci peut se déformer en cours de cuisson. Une fois refroidi, le plateau retrouvera sa forme d'origine.

Conseils relatifs aux tableaux de cuisson • Nous vous recommandons de régler la valeur de la température la plus basse lors de la première utilisation. • Si vous ne trouvez pas d'informations concrètes pour l'une de vos recettes personnelles, prenez exemple sur un aliment à la cuisson similaire. • La cuisson de gâteaux sur plusieurs niveaux peut prolonger la durée de cuisson de 10 à 15 minutes. • Les gâteaux placés sur plusieurs niveaux peuvent commencer à brunir avec une rapidité différente. Dans ce cas, ne modifiez pas la température. Les différences s'estompent pendant le processus de cuisson.

9.2 Conseils de cuisson Résultats de cuisson

Le fond du gâteau n'a pas suffisamment bruni.

Mauvaise position de la grille.

Placez le gâteau sur un gradin inférieur.

Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).

Température de cuisson trop élevée.

Réglez une température de cuisson légèrement inférieure la prochaine fois.

Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).

Durée de cuisson trop courte.

Réglez un temps de cuisson plus long. Les durées de cuisson ne peuvent pas être réduites en réglant des températures plus élevées.

Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).

Le mélange est trop liquide.

Diminuez la quantité de liquide. Attention aux temps de malaxage, notamment si vous utilisez un robot ménager.

Le gâteau est trop sec.

Température de cuisson trop basse.

Réglez une température de cuisson supérieure la prochaine fois.

Le gâteau est trop sec.

Durée de cuisson trop longue.

Réglez un temps de cuisson inférieur la prochaine fois.

La coloration du gâteau n'est pas homogène.

Température du four trop élevée et durée de cuisson trop courte.

Diminuez la température du four et allongez le temps de cuisson.

46 www.electrolux.com

Résultats de cuisson La coloration du gâteau n'est pas homogène. Le gâteau n'est pas cuit à la fin de la durée de cuisson.

La préparation est mal répartie.

Étalez la préparation de façon homogène sur le plateau de cuisson.

Température de cuisson trop basse.

Réglez une température de cuisson légèrement supérieure la prochaine fois.

9.3 Cuisson légère Conseils d'utilisation de la fonction Cuisson légère : • Utilisez cette fonction pour cuire dans des moules et déshydrater à basse température sur un seul niveau. • Faites cuire un seul moule ou plateau à la fois. • Si vous souhaitez préchauffer le . four, utilisez

Température en °C Durée en minutes

Viennoiseries : Pâte sablée

9.4 Chaleur tournante Cuisson sur un niveau du four Cuisson dans des moules Type de cuisson

Gâteau de Savoie au madère/cakes aux fruits

Pâte à tarte - brisée

Pâte à tarte - génoise

FRANÇAIS Type de cuisson Apple pie (2 moules de 20 cm de diamètre, disposés en diagonale)

Gâteaux/Petites pâtisseries/Pains sur plateaux de cuisson Type de cuisson

Gâteau avec garniture de type crumble (sec)

Gâteaux aux fruits (pâte levée/génoise) 1)

Gâteaux aux fruits sur pâte brisée

Biscuits à base de génoise

Pâtisseries à base de blancs d'œufs, meringues

Biscuits à pâte levée

Pâtisseries feuilletées

Small cakes (20 par plaque)

Tableau des gratins Plat

Baguettes garnies de fromage fondu

Cuisson sur plusieurs niveaux Gâteaux/Petites pâtisseries/Pains sur plateaux de cuisson Type de cuisson

Choux à la crème/ éclairs

Biscuits/petits gâteaux/viennoiseries/petits pains Type de cuisson

Biscuits à base de génoise

Biscuits à base de blancs d'œufs, meringues

Biscuits à pâte levée

Pâtisseries feuilletées

9.5 Cuisson par convection naturelle sur un niveau Cuisson dans des moules Type de cuisson

Gâteau de madère/cake aux fruits

Fond de tarte – pâte brisée

Fond de tarte – génoise

Apple pie (2 moules de 20 cm de diamètre, décalés en diagonale)

Gâteaux/viennoiseries/pains sur plateaux de cuisson Position de la grille

Tresse/couronne de pain

Pain (pain de seigle) : 1. Première partie du processus de cuisson. 2. Deuxième partie du processus de cuisson.

Choux à la crème/ éclairs

Gâteaux avec garniture de type crumble (sec)

Gâteau au beurre et aux amandes / tartes au sucre

Gâteau aux fruits (pâte levée / génoise) 2)

Gâteau aux fruits (pâte brisée)

Gâteaux à pâte levée avec garniture délicate (par exemple fromage blanc, crème, crème anglaise)

Biscuits à base de génoise

Pâtisseries à base de blancs d'œufs, meringues

Biscuits à pâte levée

FRANÇAIS Type de cuisson

Pâtisseries feuilletées

Baguettes garnies de fromage fondu

Small cakes (20 par plaque)

1) Préchauffez le four.

Tableau des soufflés et gratins Plat

1) Préchauffez le four.

sur la grille métallique en plaçant la lèchefrite en dessous. • Faites rôtir les viandes maigres dans une cocotte munie d'un couvercle. La viande sera ainsi plus succulente. • Tous les types de viandes pouvant être dorées ou grillées peuvent être rôties dans le plat sans couvercle.

9.6 Rôtissage Plats à rôtir • Utilisez des plats résistant à la chaleur pour rôtir (veuillez lire les consignes du fabricant). • Vous pouvez cuire de gros rôtis directement dans la lèchefrite (si présente) ou

9.7 Rôtissage avec la convection naturelle Bœuf Type de viande

Position de la grille

Température Durée en min en °C

Rôti ou filet de bœuf : saignant

Rôti ou filet de bœuf : A point

52 www.electrolux.com

Type de viande Rôti ou filet de bœuf : bien cuit

Quantité par cm d'épaisseur

Position de la grille 1

Température Durée en min en °C 200 - 220

Position de la grille

Température Durée en min en °C

Épaule, collier, jambon à l'os

Viande de veau Température Durée en min en °C

1) utilisez un plat à rôtir couvert

Agneau Type de viande

Position de la grille

Température Durée en min

en °C Gigot d'agneau, rôti d'agneau

Râble de lièvre, cuisse de lièvre

Température Durée en min

Volaille Type de viande

Position de la grille

Température Durée en min

Poisson Température Durée en min en °C

9.8 Rôtissage au turbo gril Bœuf Type de viande

Rôti ou filet de bœuf : saignant

Rôti ou filet de bœuf : A point

Rôti ou filet de bœuf : bien cuit

Épaule, collier, jambon à l'os

Gigot d'agneau, rôti d'agneau

Morceaux de volaille

Viande de veau Type de viande Rôti de veau Jarret de veau Agneau

Volaille Type de viande

9.9 Gril Utilisez toujours la fonction Gril avec le réglage de température maximum Fermez toujours la porte du four lorsque vous grillez un aliment Préchauffez toujours le four à vide pendant 5 minutes avec les fonctions du gril. • Placez la grille au niveau recommandé dans le tableau de gril.

• Placez toujours la lèchefrite au premier niveau pour récupérer la graisse. • Ne faites griller que des morceaux plats de viande ou de poisson. L'espace pour griller se trouve au centre de la grille

Gril Types de plats à griller

Position de la grille

en °C Rôti de bœuf, à point

Filet de bœuf, à point

Durée de cuisson (min) 1re face

Poisson entier, 500 - 1 000 g

9.10 Stérilisation Points à noter : • Utilisez toujours des bocaux à stériliser de dimensions identiques, disponibles dans le commerce. • N'utilisez pas de bocaux à couvercles à visser ou à baïonnette, ni de boîtes métalliques. • Utilisez le premier gradin à partir du bas pour cette fonction. • Ne mettez pas plus de six bocaux à conserves d'un litre sur le plateau de cuisson.

• Remplissez les bocaux au même niveau et enclenchez le système de fermeture. • Les bocaux ne doivent pas se toucher. • Mettez environ 1/2 litre d'eau dans le plateau de cuisson pour humidifier le four. • Lorsque le liquide dans les bocaux commence à frémir (au bout de 35 à 60 minutes avec des bocaux d'un litre), arrêtez le four ou baissez la température à 100 °C (voir le tableau).

Baies Conserve Fraises, myrtilles, framboises, groseilles à maquereau mûres

°C Durée de cuisson jusqu'à frémissement en min

Poursuite de la cuisson à 100 °C en min

°C Durée de cuisson jusqu'à frémissement en min

Poursuite de la cuisson à 100 °C en min

Fruits à noyau Conserve Poires, coings, prunes

56 www.electrolux.com

Légumes Température en

°C Durée de cuisson jusqu'à frémissement en min

Poursuite de la cuisson à 100 °C en min

1) Laissez dans le four après l'arrêt de celui-ci.

Ne les couvrez pas d'un bol ni d'une assiette. Cela peut prolonger le temps de décongélation. Utilisez le premier niveau de la grille, c'està-dire celui du bas.

9.11 Décongélation Retirez l'emballage des aliments. Disposez les aliments sur une assiette.

Durée de décongélation en min

Durée supplémentaire de décongélation en min

Placez le poulet sur une soucoupe retournée, placée dans une grande assiette, retournez à la moitié du temps de décongélation

Retournez à la moitié du temps

Retournez à la moitié du temps

La crème fraîche peut être battue même si elle n'est pas complètement décongelée

Informations sur l'acrylamide Important Selon les connaissances scientifiques les plus récentes, faire brunir les aliments de manière intensive, en particulier les produits contenant de

l'amidon, peut nuire à la santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les aliments à basse température et de ne pas trop les faire brunir.

10. FOUR - ENTRETIEN ET NETTOYAGE AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

produits agressifs, des objets pointus ni au lave-vaisselle. Vous risqueriez de détruire le revêtement anti-adhérent.

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse. • Utilisez les produits spécifiques vendus dans le commerce pour l'entretien des surfaces en métal • Nettoyez l'intérieur du four après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent pas de brûler. • En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four. • Après chaque utilisation, lavez tous les accessoires du four et séchez-les. Utilisez un chiffon doux additionné d'eau savonneuse tiède. • Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des

Appareils en acier inoxydable ou en aluminium Nettoyez la porte uniquement avec une éponge humidifiée. Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou corrosifs, d'éponges métalliques, de substances acides ou d'objets tranchants qui susceptibles d'endommager le revêtement du four. Nettoyez le bandeau de commandes du four en observant ces mêmes recommandations.

10.1 Support de grille Les supports de grille sont amovibles, pour permettre le nettoyage du four.

Retrait des supports de grille

Écartez l'avant du support de grille de la paroi latérale.

Écartez l'arrière de la glissière de la paroi latérale et retirez-la.

Remontage des supports de grille Installez les supports de grille en suivant la même procédure, mais dans l'ordre inverse.

Remarque concernant les glissières télescopiques : Les tiges de retenue des glissières télescopiques doivent pointer vers l'avant !

58 www.electrolux.com

ATTENTION Assurez-vous que le plus long fil de fixation se trouve sur le devant. L'extrémité des deux fils doit être tournée vers l'arrière. Une mauvaise installation peut causer des dommages à l'émail.

AVERTISSEMENT Lorsque les panneaux en verre de la porte sont endommagés ou s'ils présentent des rainures, la vitre s'affaiblit et peut se briser. Pour éviter cela, vous devez alors les remplacer. Pour obtenir des instructions supplémentaires, veuillez contacter votre service après-vente.

10.2 Nettoyage de la porte du four Pour faciliter le nettoyage, démontez la porte du four. AVERTISSEMENT Assurez-vous que les panneaux de verre sont froids avant de nettoyer la vitre de la porte. Le verre risque de se briser.

Retrait de la porte : 1. 2.

Ouvrez complètement la porte. Déplacez la glissière jusqu'à ce que vous entendiez un clic. Fermez la porte jusqu'à ce que la glissière se verrouille. Retirez la porte. Pour retirer la porte, tirez-la d'abord vers l'extérieur d'un côté, puis de l'autre.

Une fois le nettoyage terminé, remontez la porte du four en répétant la procédure dans l'ordre inverse. Assurez-vous d'entendre un clic lorsque vous insérez la porte. Forcez si nécessaire.

10.3 Panneaux de verre du four Le panneau de verre de la porte de votre appareil peut être de type et de forme différents des exemples illustrés. Le nombre de panneaux de verre peut également varier.

Retrait et nettoyage des vitres de la porte 1.

Saisissez les deux côtés du cache (B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture.

Retirez le cache de la porte en le tirant vers l'avant. Saisissez un panneau de verre à la fois par son bord supérieur et dégagez-le du guide en le soulevant. Nettoyez les panneaux de verre de la porte.

Pour mettre en place les panneaux, suivez les étapes ci-dessus dans l'ordre inverse. ATTENTION Les panneaux de verre comportent un marquage sur l'un de leurs côtés. Assurez-vous que ce marquage se trouve dans le coin supérieur gauche.

10.4 Éclairage du four AVERTISSEMENT Soyez prudent lorsque vous changez l'éclairage du four. Risque de choc électrique.

Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche. Nettoyez le diffuseur en verre. Remplacez l'éclairage du four par une ampoule résistante à une température de 300 °C. Utilisez le même type d'ampoule.

Installez le diffuseur en verre.

10.5 Retrait du tiroir Le tiroir situé sous le four peut être retiré pour pouvoir être nettoyé plus facilement. 1. Tirez le tiroir jusqu'à la butée.

Avant de remplacer l'éclairage du four : • Éteignez le four. • Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur. Placez un chiffon sur la sole du four afin de protéger l'éclairage du four et le diffuseur en verre. Remplacement de l'éclairage du four Le diffuseur de l'éclairage se trouve dans le fond de l'intérieur du four.

Soulevez le tiroir en le mettant légèrement en angle et retirez-le des glissières.

Insertion du tiroir Placez le tiroir sur ses glissières. Assurez-vous que les prises s'engagent correctement dans les glissières. 2. Baissez le tiroir en position horizontale et poussez-le. 1.

AVERTISSEMENT Lorsque le four fonctionne, de la chaleur peut s'accumuler dans le tiroir. N'y rangez pas de produits inflammables (tels que des produits nettoyants, des sacs en plastique, des gants de cuisine, du papier, des aérosols de nettoyage, etc.).

11. EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

Aucune étincelle ne se produit à l'allumage du gaz

Absence d'alimentation électrique

Vérifiez que l'appareil est bien branché et allumé.

Aucune étincelle ne se produit à l'allumage du gaz

Absence d'alimentation électrique

Vérifiez le fusible de votre tableau électrique.

Aucune étincelle ne se produit à l'allumage du gaz

Le chapeau et la couronne du brûleur sont mal positionnés

Assurez-vous que le chapeau et la couronne du brûleur sont bien positionnés.

La flamme s'éteint immédiatement après l'allumage

Le thermocouple n'est Maintenez la manette enpas suffisamment chauffé foncée pendant 5 secondes environ une fois la flamme allumée.

Les flammes du brûleur à gaz sont irrégulières

La couronne du brûleur Assurez-vous que l'injecest encrassée par des ré- teur n'est pas bouché et sidus alimentaires qu'il n'y a pas de particules alimentaires dans la couronne.

L'appareil ne fonctionne pas

Le fusible de la boîte à fu- Vérifiez le fusible. Si les sibles a disjoncté fusibles disjonctent plusieurs fois, faites appel à un électricien qualifié.

Le four ne chauffe pas

Le four n'est pas allumé

Mettez le four en marche.

Le four ne chauffe pas

Les réglages nécessaires n'ont pas été effectués

Vérifiez les réglages

L'éclairage du four ne fonctionne pas

L'éclairage du four est défectueux

Remplacez l'éclairage du four

De la vapeur et de l'eau de condensation se déposent sur les aliments et dans la cavité du four

Le plat est resté trop longtemps dans le four

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente. Les informations à fournir au service après-vente figurent sur la plaque signalé-

Solution Une fois la cuisson terminée, ne laissez jamais les plats dans le four plus de 15 à 20 minutes

tique. La plaque signalétique se trouve sur le cadre avant de la cavité du four.

Nous vous recommandons de noter ces informations ici : Modèle (MOD.)

Numéro du produit (PNC)

Numéro de série (S.N.)

12. INSTALLATION AVERTISSEMENT Reportez-vous aux chapitres concernant la sécurité.

Catégorie de l'appareil

Diamètres de by-pass Brûleur

Brûleurs à gaz BRÛLEUR GAZ NATUREL Puissance normale G20 (kW) 20 mbar Puissance (m3/h) Marque d'injecteur 1/100 mm GPL Puissance normale (Butane/Propa- (kW) ne) G30

Marque d'injecteur 1/100 mm

Marque d'injecteur 1/100 mm

Diamètre du régulateur d'air (mm)

Puissance (m3/h) Marque d'injecteur 1/100 mm

1) Pour modifier le type de gaz, vous devez utiliser les injecteurs séparément.

12.1 Emplacement de l'appareil Vous pouvez installer votre appareil avec des meubles d'un côté, des deux côtés ou dans un angle.

B A A Distances minimales Dimension

12.2 Raccordement au gaz Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalli-

ques, ils ne doivent pas entrer en contact avec des parties mobiles ni être serrés.

12.3 Raccordement avec des tuyaux flexibles non métalliques Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Le tuyau flexible doit être fermement fixé au moyen de colliers de serrage. Installation : utilisez le support de tuyau. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque : – il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni aucune torsion ; – il n'entre pas en contact avec des bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;

– le matériau n'est pas durci, mais présente une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

12.4 Raccordement aux différents types de gaz AVERTISSEMENT Le raccordement aux différents types de gaz ne doit être effectué que par un professionnel qualifié. Cet appareil est prévu pour fonctionner au gaz naturel. Avec les injecteurs appropriés, vous pouvez également le faire fonctionner au gaz liquide.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme ! La rampe d'arrivée de gaz est située à l'arrière du bandeau de commande. AVERTISSEMENT Avant tout raccordement au gaz, débranchez l'appareil électriquement ou déconnectez le fusible dans la boîte à fusible. Fermez le clapet principal de l'arrivée de gaz.

A B C AVERTISSEMENT Avant de remplacer les injecteurs, assurez-vous que les manettes de gaz sont bien en position Arrêt et débranchez l'appareil de la prise secteur. Laissez l'appareil refroidir complètement. Risque de blessure !

12.5 Remplacement des injecteurs 1. 2. 3.

E D A) Point de raccordement au gaz (un seul B) C) D) E)

point valable pour l'appareil) Joint Raccordement réglable Support du tuyau de gaz naturel Support du tuyau de LPG L'appareil est réglé sur le gaz par défaut. Afin de modifier le paramètre, choisissez un support de tuyau dans la liste. N'oubliez jamais d'utiliser le joint plat d'étanchéité

Démontez les supports des casseroles. Démontez les chapeaux et les couronnes du brûleur. Démontez les injecteurs à l'aide d'une clé de 7. Remplacez-les par des injecteurs appropriés au type de gaz que vous utilisez.

64 www.electrolux.com

Pour passer au Gaz de ville (G110/G120/G2.350), fixez le régulateur d'air sur les injecteurs principaux. Vissez-le au maximum.

• Si vous passez du gaz liquéfié au gaz naturel, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne). AVERTISSEMENT Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

12.7 Mise à niveau Utilisez les petits pieds situés sous l'appareil pour mettre la surface supérieure de l'appareil de niveau avec les autres surfaces environnantes. 4.

Remontez les pièces. Suivez la même procédure mais commencez par la fin. 5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz n'est pas constante ou est différente de la pression nécessaire, installez un régulateur de pression sur le tuyau d'arrivée de gaz.

12.6 Réglage du niveau minimal Pour régler le niveau minimal des brûleurs : 1. Allumez le brûleur. 2. Tournez la manette en position minimale. 3. Retirez la manette. 4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A). La position de la vis de réglage (A) varie selon les modèles.

A • Si vous passez du gaz naturel au gaz liquéfié, serrez au maximum la vis de réglage.

12.8 Protection anti-bascule ATTENTION Vous devez installer la protection anti-bascule. Si vous ne l'installez pas, l'appareil peut basculer. Votre appareil dispose du symbole illustré ci-dessous (si applicable) afin de vous rappeler d'installer la protection anti-bascule.

Soulevez l'avant de l'appareil (1) et placez-le au milieu de l'espace entre les placards (2). Si l'espace entre les placards est supérieur à la largeur de l'appareil, vous devez ajuster la mesure latérale si vous souhaitez centrer l'appareil. Vérifiez que la surface derrière l'appareil est lisse. 49 mm

Assurez-vous d'installer la protection anti-bascule à la bonne hauteur. 1.

Réglez la hauteur et l'emplacement de l'appareil avant de commencer à fixer la protection anti-bascule. Installez la protection anti-bascule 77 mm en-dessous de la surface supérieure de l'appareil et à 49 mm à côté de l'appareil, dans l'orifice circulaire situé sur un support (voir la figure). Vissez-la dans un matériau solide ou utilisez un renfort adapté (mur). L'orifice se trouve sur les côté gauche et droit, à l'arrière de l'appareil.

12.9 Installation électrique Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de sécurité ». Cet appareil est fourni avec une fiche et un câble d'alimentation.

L'appareil est livré avec un support pour le côté gauche. Vous pouvez acheter un support pour le côté droit chez votre vendeur.

13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les

électroniques. Ne jetez pas les appareils avec les ordures portant le symbole

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

66 www.electrolux.com
