CHAFFOTEAUX & MAURY URBIA GREEN 25 FF - Chaudière murale à gaz CHAFFOTEAUX ET MAURY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Caractéristiques techniques principales	Chauffage et production d'eau chaude sanitaire
Alimentation électrique	230 V
Dimensions approximatives	700 x 400 x 300 mm
Poids	30 kg
Compatibilités	Compatible avec systèmes de chauffage central
Tension	230 V
Puissance	25 kW
Fonctions principales	Chauffage, production d'eau chaude instantanée
Entretien et nettoyage	Vérification annuelle par un professionnel recommandée
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes
Informations générales utiles	Installation par un professionnel certifié requise

FOIRE AUX QUESTIONS - CHAFFOTEAUX & MAURY URBIA GREEN 25 FF CHAFFOTEAUX ET MAURY

Comment réinitialiser la chaudière CHAFFOTEAUX & MAURY URBIA GREEN 25 FF ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes jusqu'à ce que le voyant de fonctionnement s'allume.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord si l'alimentation électrique est bien connectée et si le disjoncteur n'a pas sauté. Assurez-vous également que le gaz est ouvert et que la pression de l'eau est suffisante.

Comment vérifier la pression de l'eau sur la chaudière ?

La pression de l'eau doit se situer entre 1 et 1,5 bar. Vous pouvez vérifier cela sur le manomètre situé sur le panneau avant de la chaudière.

Que faire si la pression de l'eau est trop basse ?

Si la pression est inférieure à 1 bar, vous pouvez ajouter de l'eau au circuit en ouvrant les vannes de remplissage situées sous la chaudière jusqu'à atteindre une pression de 1,5 bar.

Quels sont les codes d'erreur courants sur la chaudière ?

Les codes d'erreur courants incluent E01 (problème d'allumage), E02 (surpression) et E03 (problème de température). Reportez-vous au manuel d'utilisation pour des solutions spécifiques à chaque code.

Comment nettoyer le filtre à eau de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière, fermez les vannes d'arrivée d'eau et retirez le filtre. Rincez-le à l'eau claire et remettez-le en place une fois sec.

Que faire si la chaudière émet des bruits étranges ?

Des bruits peuvent indiquer une accumulation de calcaire ou un problème avec le circulateur. Il est conseillé de faire appel à un professionnel pour un diagnostic approfondi.

Comment programmer le thermostat de la chaudière ?

Pour programmer le thermostat, utilisez le panneau de contrôle pour accéder au menu de programmation et suivez les instructions affichées pour régler les heures et températures souhaitées.

Est-il nécessaire de faire entretenir la chaudière régulièrement ?

Oui, il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

Où puis-je trouver le manuel d'utilisation de la chaudière ?

Le manuel d'utilisation est généralement fourni avec la chaudière. Vous pouvez également le télécharger depuis le site web de CHAFFOTEAUX & MAURY.

MODE D'EMPLOI CHAFFOTEAUX & MAURY URBIA GREEN 25 FF CHAFFOTEAUX ET MAURY

Normes de sécurité. 3

Avertissements

Avertissements avant I'installation 4

Réglementation à respecter - conseils

de sécurité. 5

Nettoyage de l'installation de chauffage.....6

Installations avec plancher chauffant.........6

Marquage CE. 6

Plaque signalétique 6

Raccordement des conduits d'arrivée d'air

et évacuation des gaz brûlés. 7

Type de raccordement de la chaudière au

tuyau d'évacuation de fumées 7

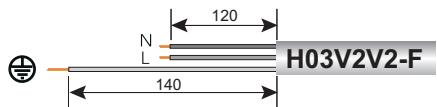

Raccordement électrique 7

Description du produit

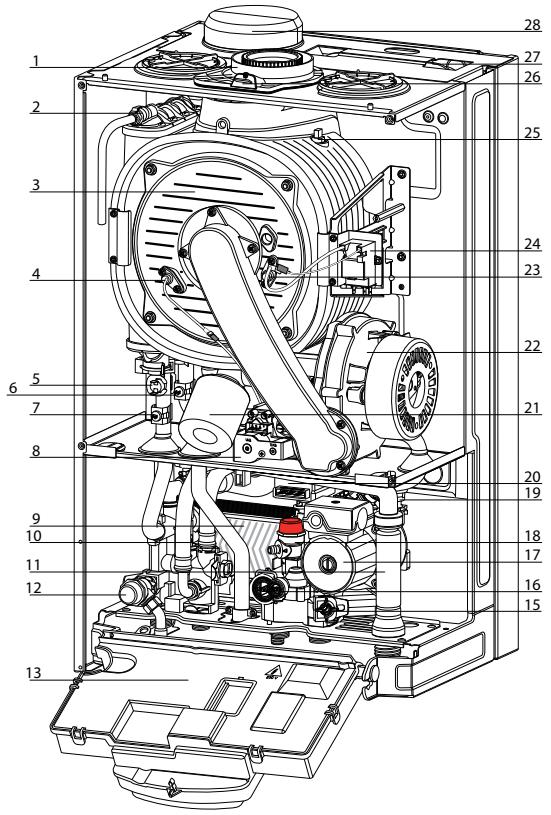

Vue globale. 8

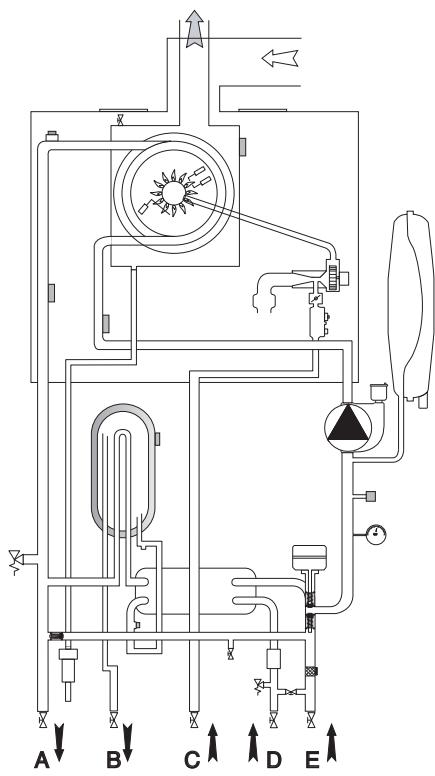

Scheme de principe. 8

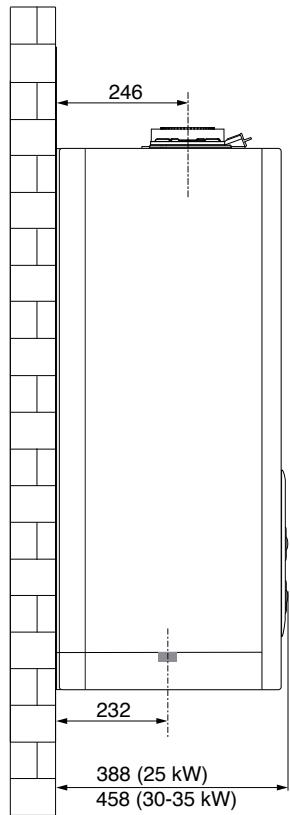

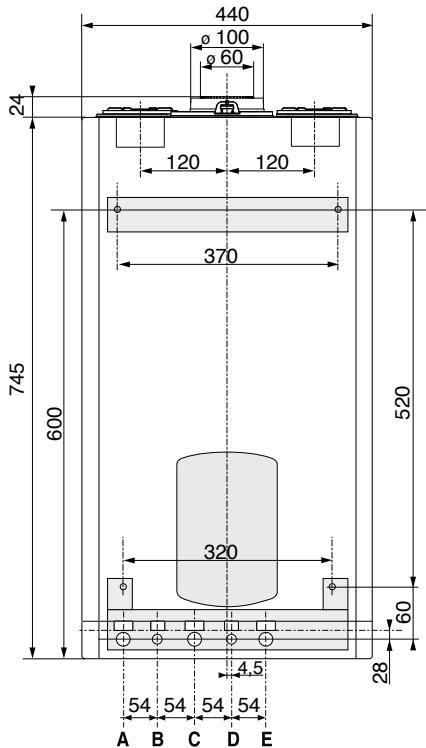

Dimensions. 9

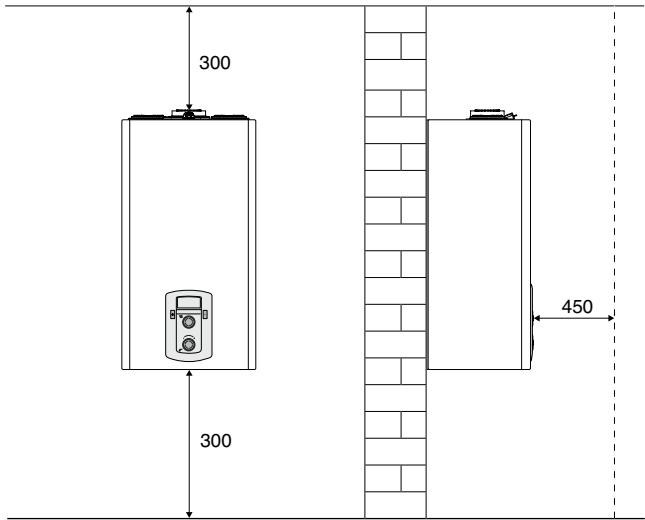

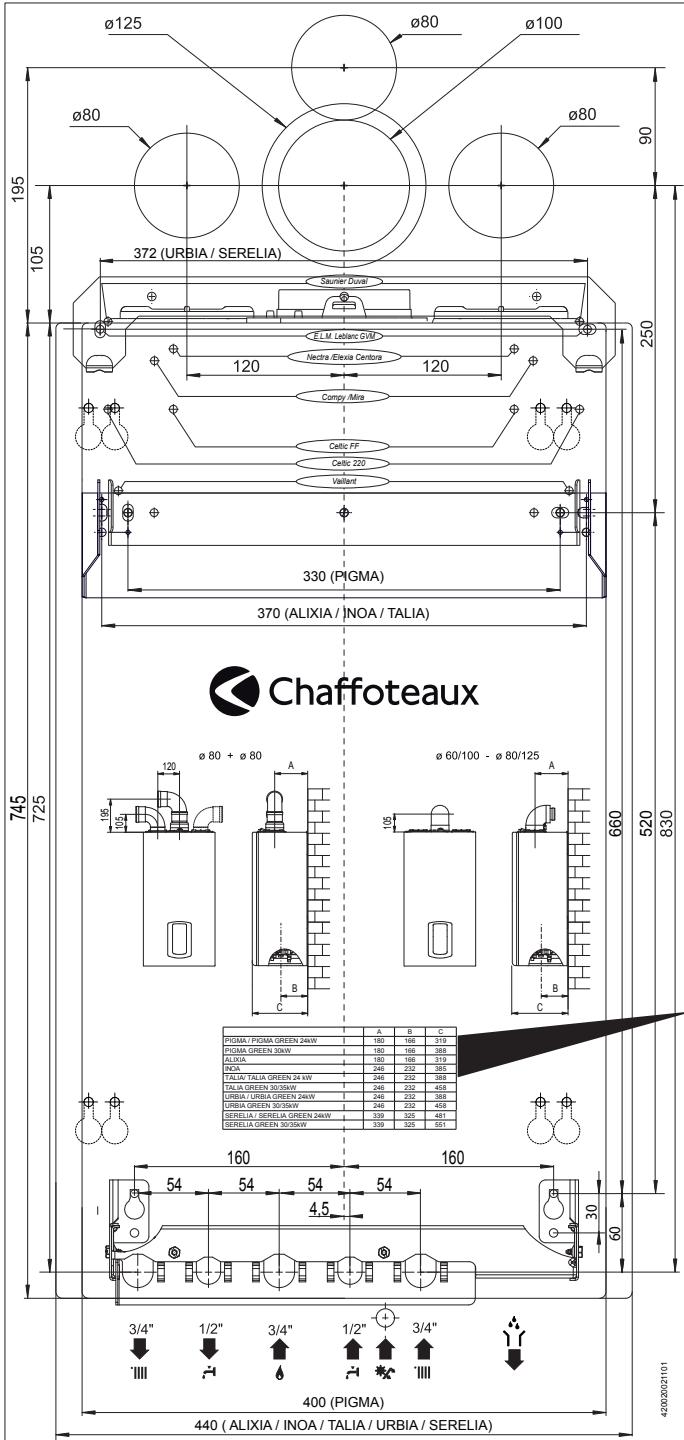

Distances minimales pour l'installation .... 9

Gabarit de pose 10

Installation

Pose de la barrette robinetterie 11

Prefabrication 11

Raccordement des canalisations 11

Nettoyage de l'installation 11

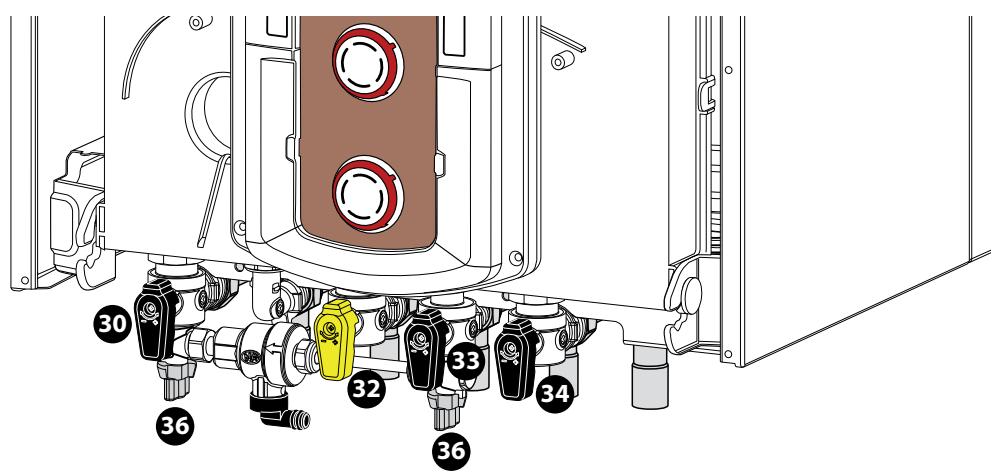

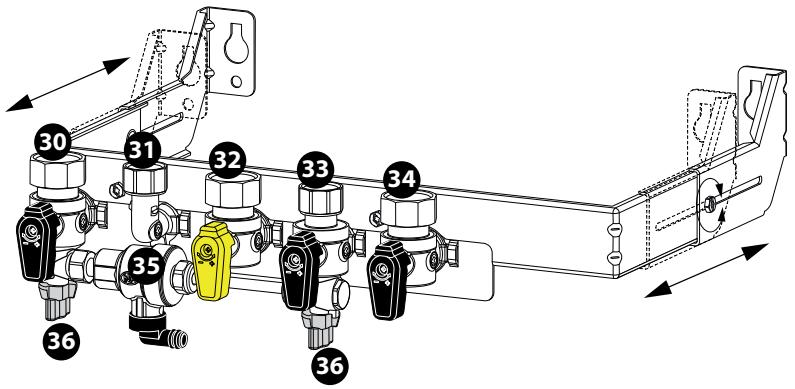

Description de la barrette robinetterie ....11

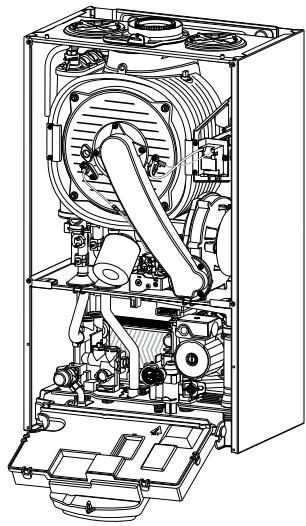

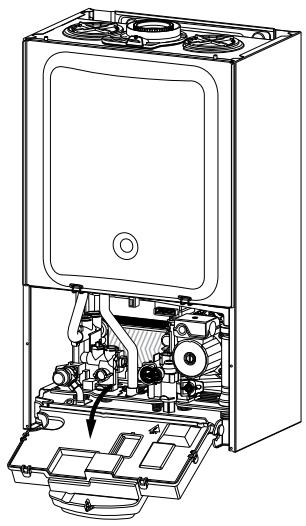

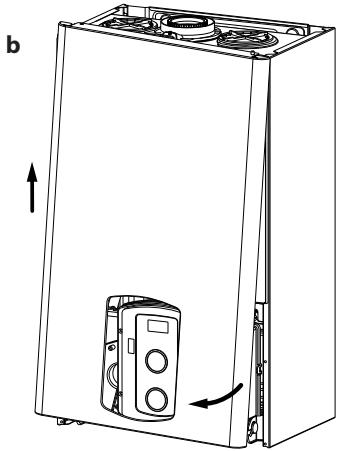

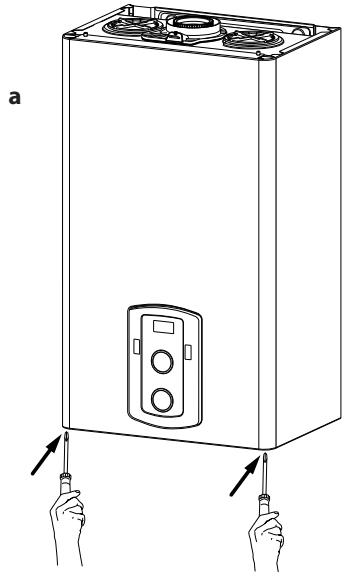

Instructions pour démontage de

l'habillage 12

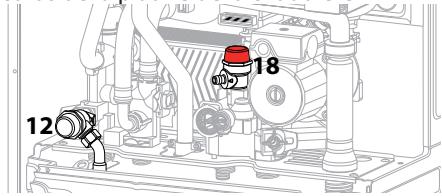

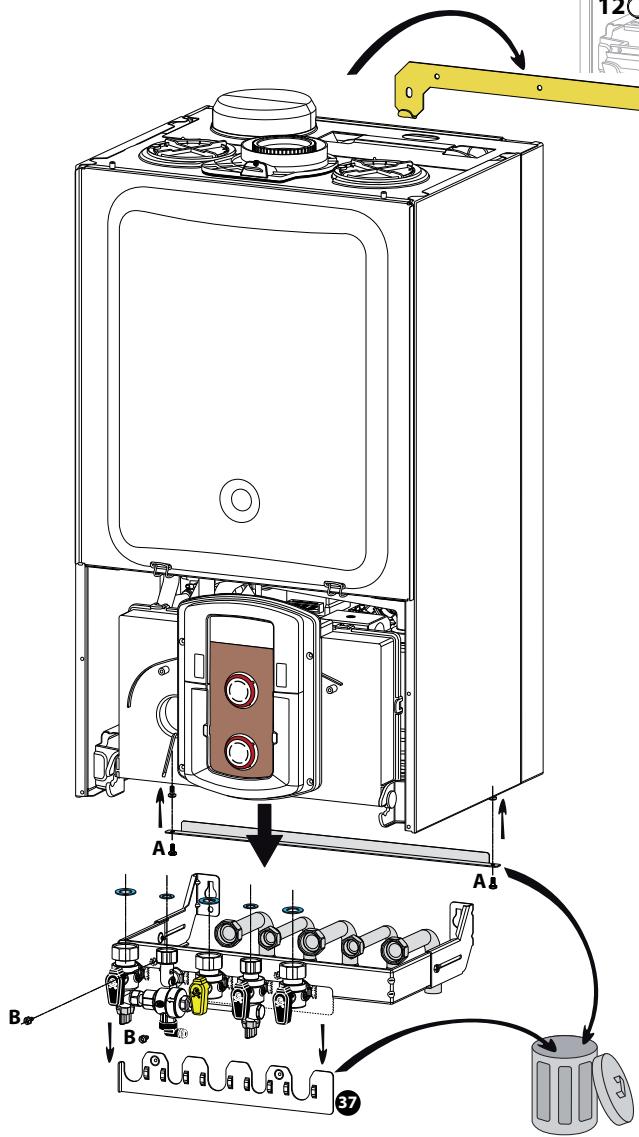

Pose de la chaudière 13

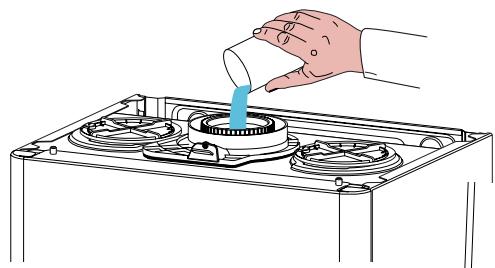

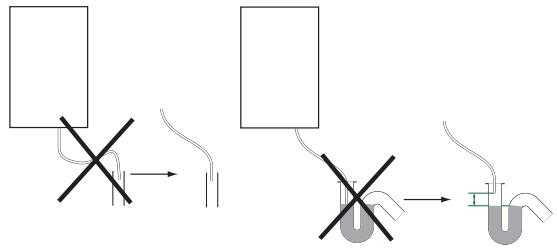

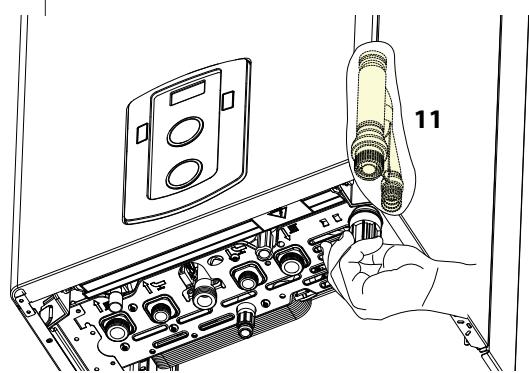

Evacuation de la condensation 14

Raccordement fumées 15

Type d'évacuation coaxial 16

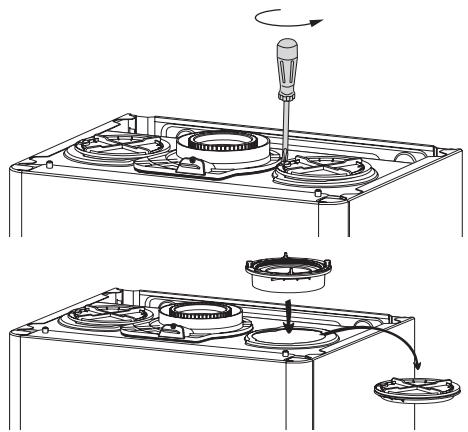

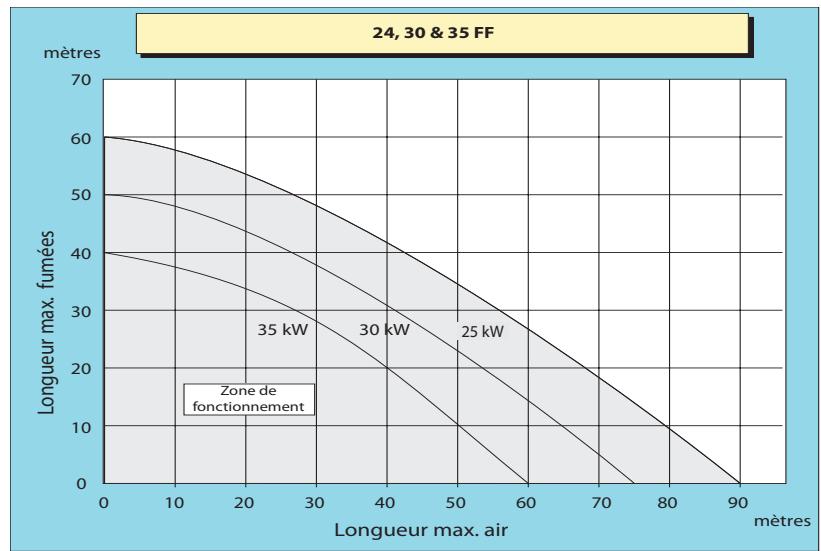

Type d'évacuation bi-flux 17

Raccordement electrique. 19

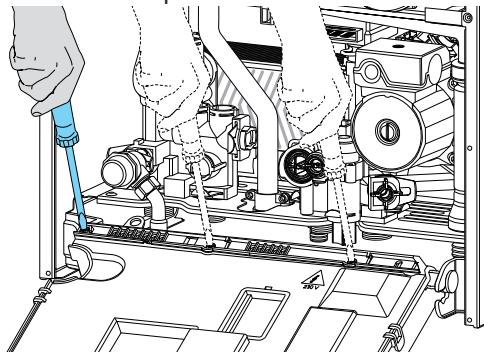

Raccordement des péripériques. 19

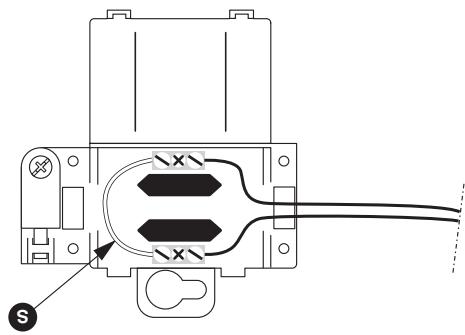

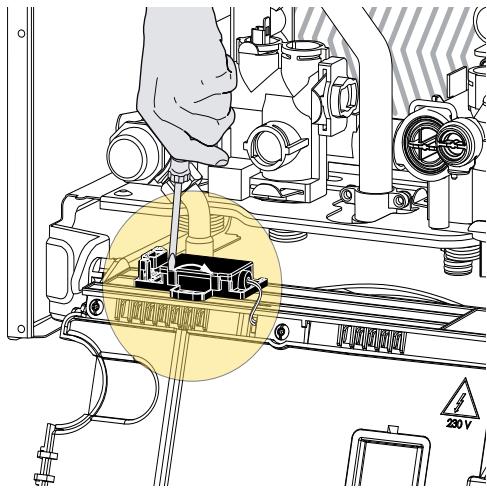

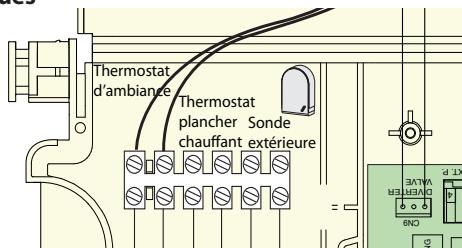

Raccordement thermostat d'ambiance.....19

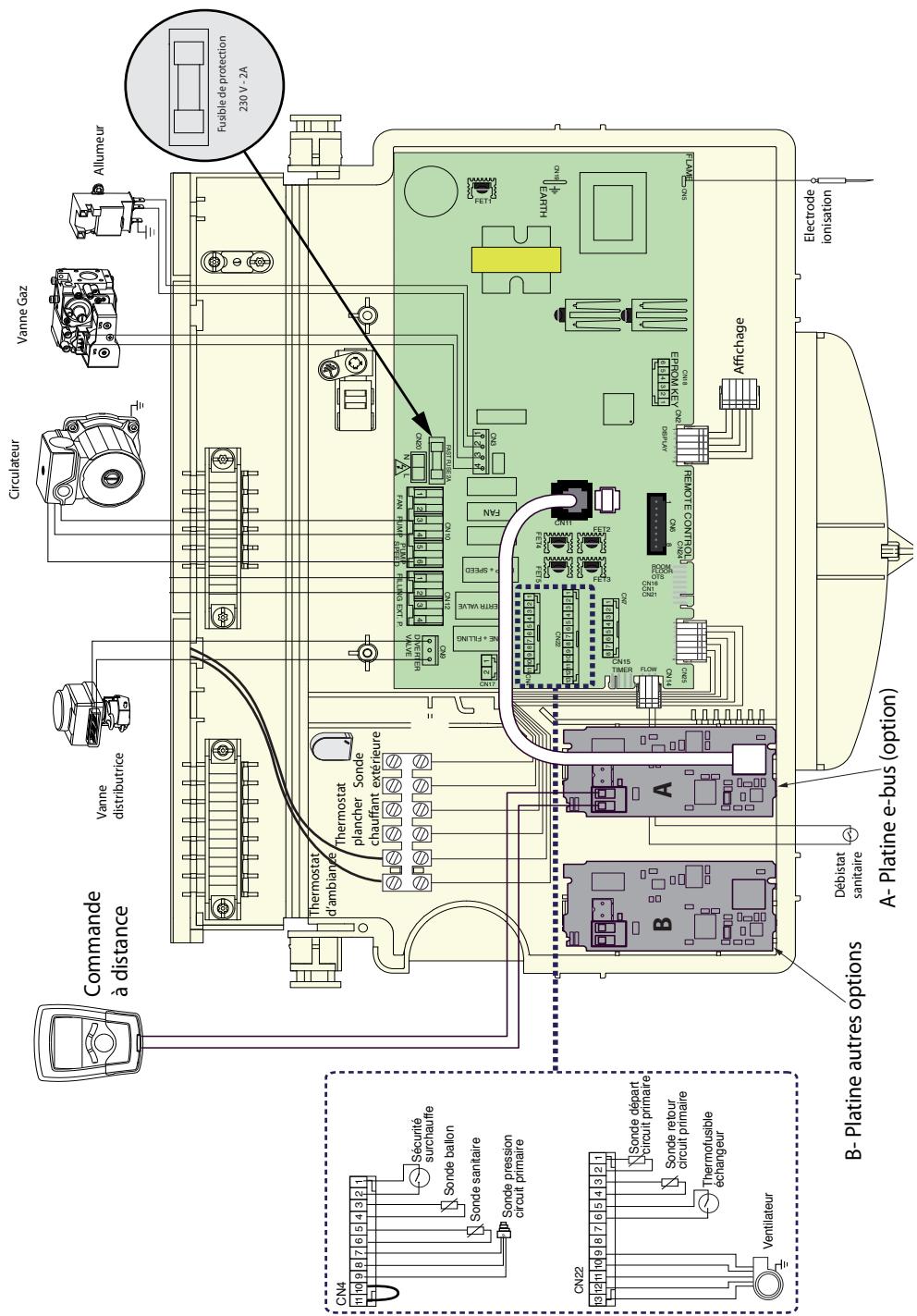

Schemeélectrique. 20

Mise en route

Circuitélectrique. 21

Fonction dégazage 21

Réglage et mise en route. 22

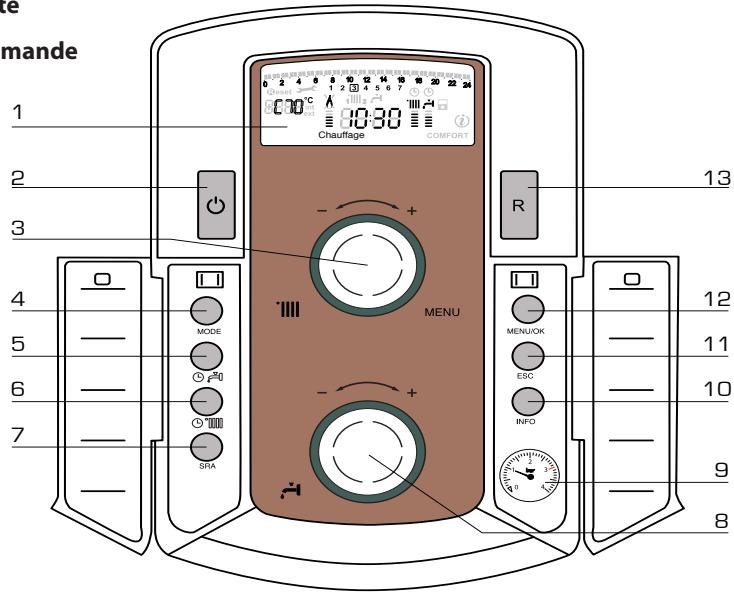

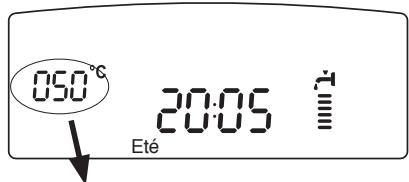

Tableau de commande. 22

Réglages

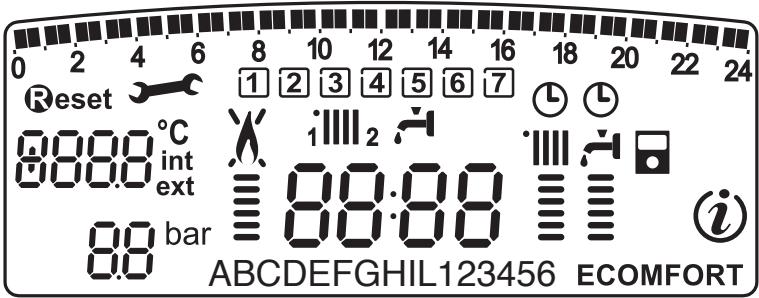

Afficheur 23

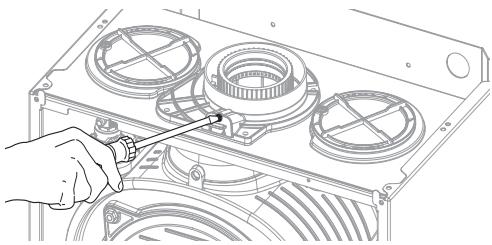

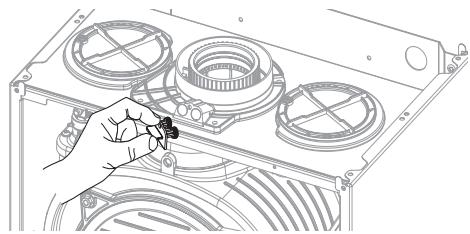

Fonction Ramonage et analyse de

la combustion. 24

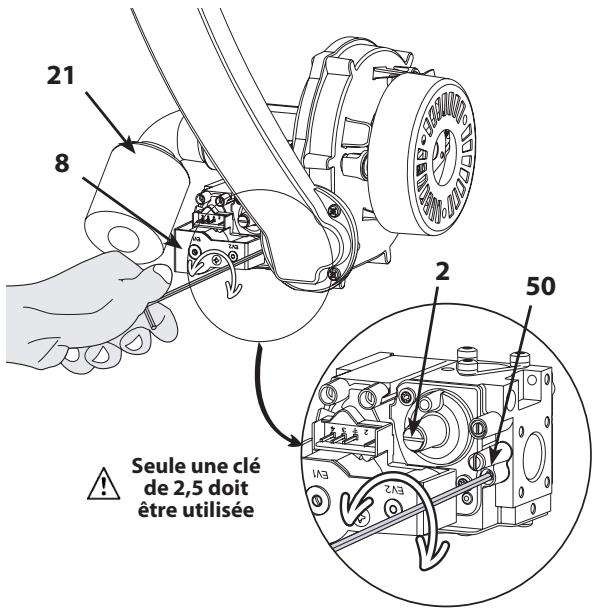

Vérification du réglage gaz. 24

Analyse de la combustion au débit

gaz maxi. 24

Fonction Ramonage 24

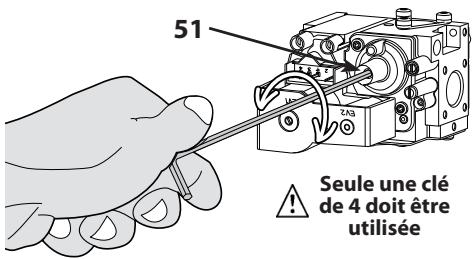

Analyse de la combustion au débit

gaz mini 25

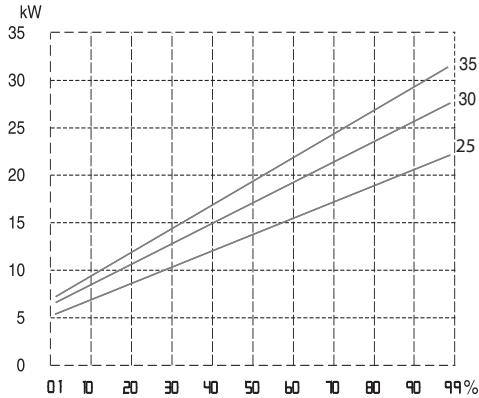

Réglage de la puissance chauffage

maximale 26

Allumage lent 26

Réglage du retard à l'allumage chauffage..26

Tableau réglage gaz 26

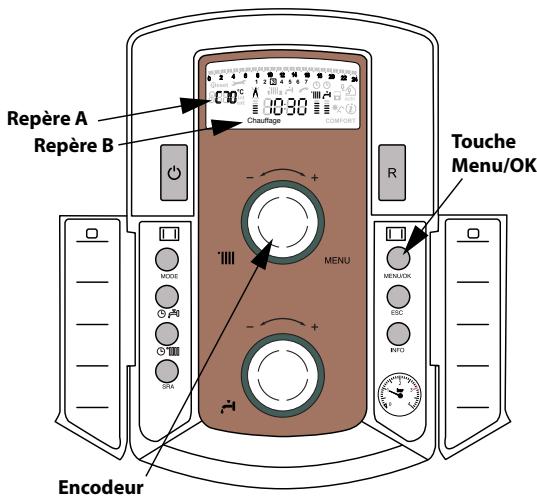

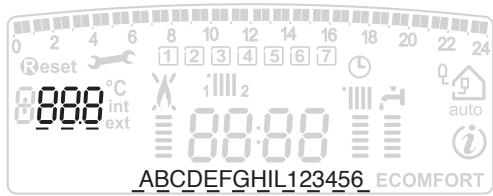

Affichage - réglage - diagnostique 27

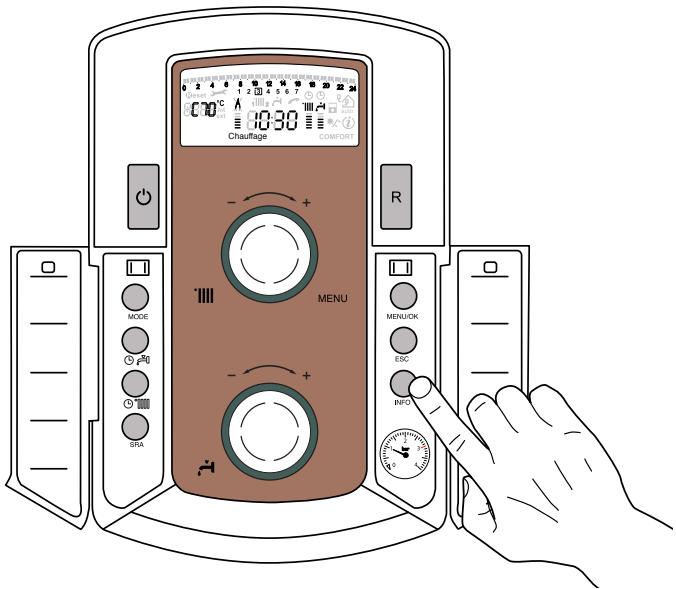

Info 36

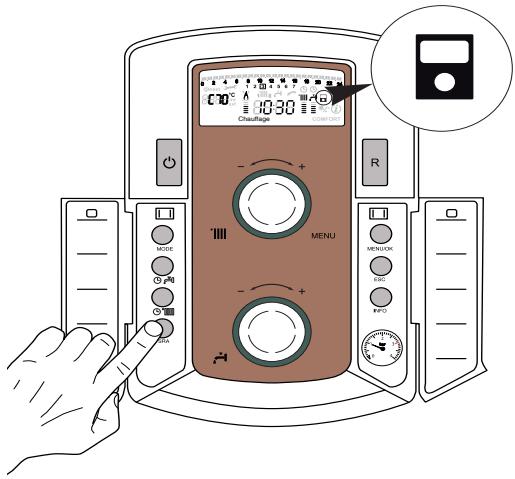

Fonction SRA. 37

Système de protection de la chaudière

Conditions d'arrêt de sécurité de l'appareil 38

Arrêt de sécurité 38

Arrêt verrouillé 38

Fonction Hors-gel. 38

Tableau des codes erreur 39

Entretien

Remarques generales 40

Nettoyage échangeur primaire. 40

Nettoyage du siphon 40

Test de fonctionnement 40

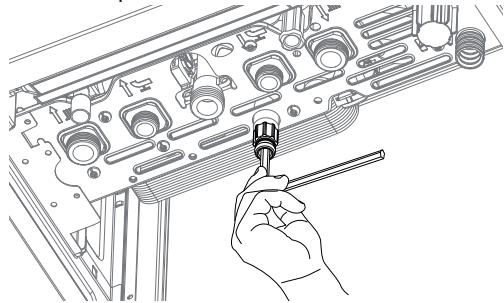

Opérations de vidange 41

Informations pour l'usager 41

\section*{Caracteristiques techniques}

Tableau des caractéristiques techniques....42

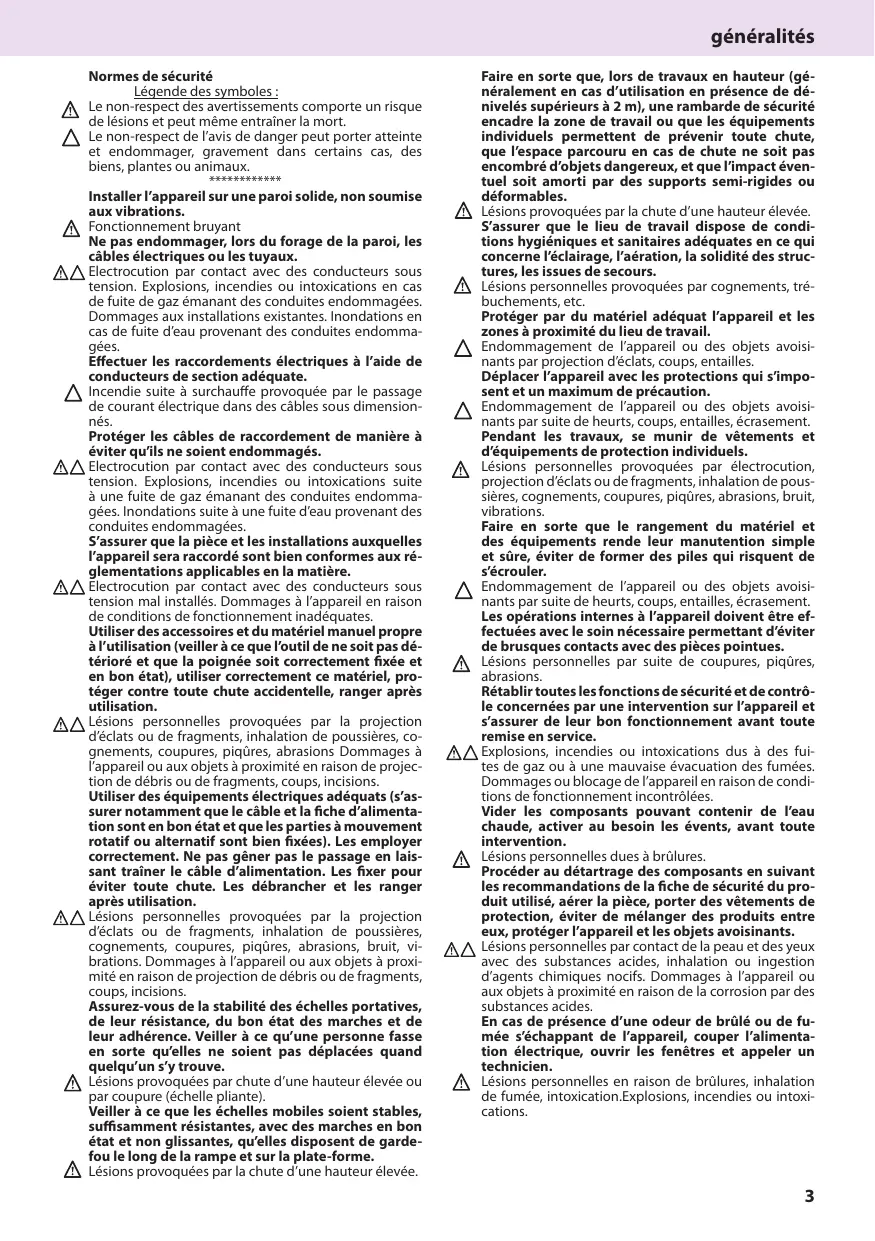

Normes de sécurité

Legendedeusymboles:

Le non-respect des avertissements物流公司，2023年1月2日
de léssions et peut même entrainer la mort.

Le non-respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.

************

Installer l'appareil sur une paroi solide, non soumise aux vibrations.

A Fonctionnement bruyant

Ne pas endommager, lors du forage de la paroi, les cables électriques ou les tuyaux.

Electrocution par contact avec des conducteurs sous tension. Explosions, incendies ou intoxications en cas de fuite de gaz émanant des conduites endommagées. Dommages aux installations existantes. Inondations en cas de fuite d'eau provenant des conduites endommagées.

Effectuer les raccordements electriques à l'aide de conducteurs de section adequate.

Incendie suite à surchauffe provoquee par le passage de courant électrique dans des câbles sous dimensionnés.

Protégier les cables de raccordement de manière à éviter qu'ils ne soient endommagés.

Electrocution par contact avec des conducteurs sous tension. Explosions, incendies ou intoxications suite à une fuite de gaz émanant des conduites endommagées. Inondations suite à une fuite d'eau provenant des conduites endommagées.

S'assurer que la pièce et les installations auxquelles l'appareil sera raccordé sont bien conformes aux réglementations applicables en la matière.

Electrocution par contact avec des conducteurs sous tension mal installés. Dommages à l'appareil en raison de conditions de fonctionnement inadéquates.

Utiliser des accessoires et du matériel manuel propre à l'utilisation (veiller à ce que l'outil de ne soit pas déterminé et que la poignée soit correctement fixée et en bon état), utiliser correctement ce matériel, protégger contre toute chute accidentelle, ranger après utilisation.

Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, coignements, coupures, pières, abrasions Dommages à l'appareil ou aux objets à proximité en raison de projection de débris ou de fragments, coups, incisions.

Utiliser des équipements électriques adéquats (s'assurer notamment que le cable et la fiche d'alimentation sont en bon état et que les parties à mouvement rotatif ou alternatif sont bien fixées). Les employer correctement. Ne pas gén par le passage en laissant trainer le cable d'alimentation. Les fixer pour éviter toute chute. Les débrancher et les ranger après utilisation.

Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piquères, abrasions, bruit, vibrations. Dommages à l'appareil ou aux objets à proximate en raison de projection de débris ou de fragments, coups, incisions.

Assurez-vous de la stabilité des échelles portatives, de leur résistance, du bon état des marches et de leur adherence. Veiller à ce qu'une personne fasse en sorte qu'elles ne soient pas déplacées quand quelqu'un s'y trouve.

Lésions provoques par chute d'une hauteur élevé ou par coupure (echelle piante).

Veiller à ce que les échelles mobiles soient stables, suffisamment résistantes, avec des marches en bon état et non glissantes, qu'elles disposent de garde-fou le long de la rampe et sur la plate-forme.

Lésions provoquées par la chute d'une hauteur élevé.

Faire en sorte que, lors de travaux en hauteur (généralement en cas d'utilisation en présence de dénivélés supérieurs à 2 m), une rambarde de sécurité encadre la zone de travail ou que les équipements individuels permettent de prévenir toute chute, que l'espace parcouru en cas de chute ne soit pas enchombré d'objets dangereux, et que l'impact eventuel soit amorti par des supports semi-rigides ou deformables.

Lésions provoquées par la chute d'une hauteur élevé. S'assurer que le lieu de travail dispose de conditions hygiéniques et sanitaires déequates en ce qui concerne l'éclairage, l'aération, la solidité des structures, les issues de secours.

Lésions personnelles provoquées par cognements, trébuchements, etc.

Protégé par du matériel éadquat l'appareil et les zones àproximate du lieu de travail.

Endommagement de l'appareil ou des objets avoisinants par projection d'éclats, coupes, entailles.

Déplacer l'appareil avec les protections qui s'imposent et un maximum de précaution.

Endommagement de l'appareil ou des objets avoisinants par suite de heures, coups, entailles, écrasement.

Pendant les travaux, se munir de vêtements et d'equipements de protection individuels.

Lésions personnelles provoquées par électrocution, projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piquères, abrasions, bruit, vibrations.

Faire en sorte que le rangement du matériel et des équipements rende leur manutention simple et sure, éviter de former des piles qui risquent de sécrouler.

Endommagement de l'appareil ou des objets avoisinants par suite de heurts, coups, entailles, écrasement. Les opérations internes à l'appareil doivent être effectuées avec le soin nécessaire permettant d'éviter de brusques contacts avec des pieces pointues.

Lésions personnelles par suite de coupures, piquères, abrasions.

Rétablit toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et s'assurer de leur bon fonctionnement avant toute remise en service.

Explosions, incendies ou intoxications dus à des fuites de gaz ou à une mauvaise évacuation des fumées. Dommages ou blocage de l'appareil en raison de conditions de fonctionnement incontrôlées.

Vider les composants pouvant contir de l'eau chaude, activer au besoin les évets, avant toute intervention.

A Lesions personelles dues a brûlures.

Proceder au détartrage des composants en suivant les recommandations de la fiche de sécurité du produit utilisé, aérer la pièce, porter des vêtements de protection, éviter de mélanger des produits entre eux, protégier l'appareil et les objetsavoisinants.

Lésions personnelles par contact de la peau et des yeux avec des substances acides, inhalation ou ingestion d'agents chimiques nocifs. Dommages à l'appareil ou aux objets àroximate en raison de la corrosion par des substances acides.

En cas de présence d'une odeur de brûlé ou de fumée s'échappant de l'appareil, couper l'alimentation électrique, ouvrir les fenêtres et appeler un technicien.

Lésions personnelles en raison de brûlures, inhalation de fumée, intoxication.Explosions, incendies ou intoxications.

Avertissements avant l'installation

Cet apparéil sert à produit de l'eau chaude à usage domestique.

Il doit être raccordé à une installation de chauffage et à un réseau de distribution d'eau chaude adapté à ses performances et à sa puissance.

Toute utilisation autre que celle prévue est interdite. Le fabricant ne peut enaucun cas etre tenu responsable de dommages derivant d'une utilisation incorrecte ou du non-respect des instructions containues dans cette notice.

L'installation, l'entretien et toute autre intervention doivent être effectuels conformément aux normes en vigueur et aux indications fournies par le fabricant. Le fabricant décline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des biens des suites d'une mauvaise installation de l'appareil.

En cas de panne et/ou de mauvais fonctionnement, éteindre l'appareil et fermer le robinet du gaz. Ne pas essayer de le réparer soi-même, faire appel à un professionnelnel qualifié.

Avant toute intervention d'entretien/réparation de la chaudière, couper l'alimentation électrique en plaçant l'interrupteur bipolaire extérieur à la chaudière sur "OFF".

Pour toute réparation, faire appel à un professionnel qualifié et exiger l'utilisation de pieces détachées originales. Le non-respect de ce qui précède peut compromètre la sécurité de l'appareil et faire déchoir toute responsabilité du fabricant.

En cas de travaux ou d'opérations d'entretien de structures placées pres des conduits ou des dispositifs d'évacuation de fumées et de leurs accessoires, étéindre l'appareil en plaçant l'interrupteur bipolaire extérieur sur OFF et en fermant le robinet du gaz. Une fois que les travaux sont terminés, faire vérifier par un professionnel le bon état de fonctionnement des conduits et des dispositifs.

Pour le nettoyage des parties extérieures, eteindre la chaudiere et placer l'interrupteur exterieur sur "OFF".

Nettoyer avec un chiffon imbibé d'eau savonnese. Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques.

Pour un fonctionnement sur, écologique et une économie d'énergie, veiller au respect de la réglementation en vigueur. En cas d'utilisation de kits ou d'options, il est recommandé de n'utiliser que des produits ou accessoires CHAFFOTEAUX.

Avant de raccorder la chaudière, il est nécessaire:

• d'éviter l'installation de l'appareil dans des zones où l'air de combustion contient des taux de chlore élevés (ambiance de type piscine), et/ou autres produits nuisibles tels que l'ammoniac (salon de coiffure), les agents alcalins (laverie)...
• de vérifier la prédisposition de la chaudière pour le fonctionnement avec le type de gaz disponible (lire les indications figurant sur l'éti-quette de l'emballage et sur la plaque portant les caractéristiques de la chaudière)
• de vérifier à l'aide des étiquettes apposées sur l'emballage et de la plaque signalétique sur l'appareil que la chaudière est destinée au pays dans lequel elle devrait être installée et que la catégorie de gaz pour laquelle la chaudière a été concise correspond à l'une des catégories autorisées dans le pays de destination.

Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur : maximum de pointe dans l'année pendant un court temps : 150 mg/m3 de gaz et moyenne dans l'année de 30 mg/m3 de gaz

Le circuit d'alimentation du gaz doit être réalisé selon les normes spécifiques et ses dimensions doivent être conformes. Il faut également considérer la puissance maximale de la chaudière et veiller à ce que les dimensions et le raccordement du robinet de fermeture soient conformes.

Avant l'installation, il est conseilé de procesder a un nettoyage minutieux de I'avriée de gaz afin de retirer les eventuels résidus qui pouraient comprometre le fonctionnement de la chaudiere.

Il est également important de vérifier que la pression du gaz à la chaudière soit conforme. Vérifier que la pression maximale de l'alimentation en eau ne dépasse pas 5 bars. Dans le cas contraire, il est nécessaire d'installer un réducteur de pression.

Dans le cas d'une durée de l'eau supérieure à 20^ , prévoir un traitement de l'eau.

Réglementation à respecter - conseils de sécurité

1. Bâtiments d'habitation

Conditions réglementaires d'installation et d'entretien

L'installation et l'entretien de l'appareil doivent être effectuels par un professionnelnel qualifié, conformément aux textes réglementaires et règles de l'art en vigueur notamment :

- Arrêté du 2 août 1977 modifié

Règles Techniques et de Sécurité applicables aux installations de gaz combustible et hydrocarbures liquefés situées à l'intérieur des batiments d'habitation et de leurs dépendances

-Norme DTU P 45-204

Installations de gaz (anciennement DTU 61-1 - Installations de gaz - Avril 1982 + additif n° 1 juillet 1984)

- Règlement Sanitaire Départemental

Pour les apparèils raccordés au réseau électrique :

-Norme NF C 15-100

Installations électriques à basse tension-Règles.

2. Etablissements reçvant du public

Conditions réglementaires d'installation

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

Règlement de sécurité contre l'incendie et la panique dans les établissements reçuant du public :

a) Prescriptions générales :

- Articles GZ

Installations aux gaz combustibles et hydrocarbures liquifiés

- Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

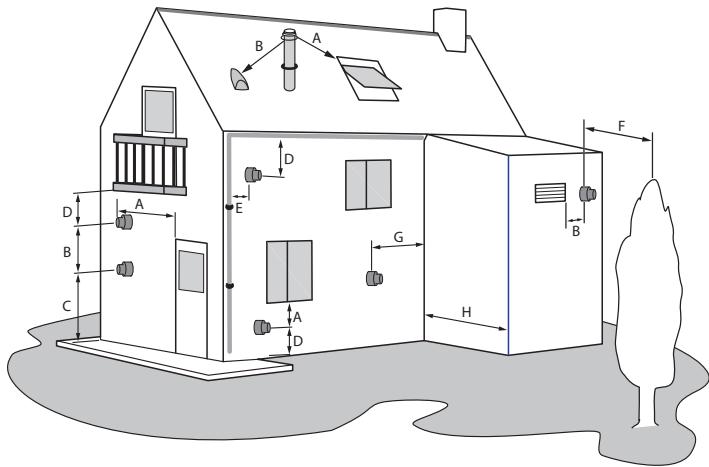

3. Raccordement fumées

Pour les apparèils étanches (ventouse), il convient de respecter les prescriptions de l'arrêté du 2 août 1977, de la norme DTU P 45-204 et pour les mini-chaufferies, le cahier des charges ATG C.321.4.

La chaudière devra fonctionner exclusivement avec les conduites d'évacuation des fumées/ d'admission d'air livrées par MTS.

Pour les apparèils raccordés à une cheminée à tirage naturel sous pression de type B23p, il convient d'utiliser un système d'évacuation titulaire d'un avis technique délivré par le CSTB.

La mise en oeuvre doit se faire conformément aux dossiers techniques et aux normes de mise en oeuvre NF DTU 24.1 et NF DTU 61.1 notamment pour ce qui concerne le conduit vertical qui doit être installé dans une gaine.

Nettoyage de l'installation de chauffage

Dans le cas d'une installation ancienne il est conseilé de proceder à un nettoyage de l'installation afin desterol les événuels résidus qui pourraient comprometter le fonctionnement de la chaudière. Veiller à ce que le vase d'expansion dispose d'une capacité suffisante pour le volume d'eau de l'installation.

Installations avec plancher chauffant

Dans les installations avec plancher chauffant, monter un organe de sécurité sur le départ chauffage du plancher suivant les recommendations DTU 65.11. Pour la connexion électrique du thermostat voir paragraphe "Raccordements Electriques".

Dans le cas d'une température départ trop élevée, la chaudière s'arrête a aussi bien en sanitaire qu'en chauffage et sur l'afficheur apparait le code erreur 1 16 "thermostat plancher ouvert". La chaudière redémarre à la fermeture du thermostat à réarmement automatique.

L'installation et la première mise en service de la chaudière doivent être effectuées par un professionnel conformément aux réglementations en matière d'installation en vigueur dans le pays et aux réglementations eventuelles des autorités locales et des organismes préposés à la santé publique.
Par application de l'article 25 del'arrêtedu 2/08/77 modifié et de l'article 1 de l'arrêté modificatif du 5/02/99, l'installeur est tenu d'établier des certificates de conformité approuvés par les ministres charges de la construction et de la sécurité du gaz:
- de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation de gaz neuve,
- de "modèle 4" après remplacement en particulier d'une chaudière par une nouvelle.

ATTENTION

Aucun object inflammable ne doit se couver à proximé de la chaudière.

S'assurer que l'environnement de l'appareil et les installations où il sera raccordé, sont conformes aux normes en vigueur.

Si des poussières et/ou vapeurs nocives se trouvent dans le local où la chaudière est installée, celle-ci devra fonctionner à l'aide d'un autre circuit d'air.

Marquage CE

La marque CE garantit que l'appareil repond aux exigences de la directive :

• 90/396/CEE sur les apparciels au gaz
• 89/336/CEE sur la compatibilité electromagnétique
• 92/42/CEE sur le rendement.

Plaque signalétique

1				2
3				C#
4
		5
		6
7					MIN	MAX	15
8					13
9		10	11		14		16
			12
GAS
mbar		17
GAS
mbar

Legende:

1. Marque
2. Désignation homologuee
3. Référence commerciale - code chaudière
4. N° de série
5. Pays de destination - catégorie gaz
6. Reglage Gaz
7. Type de chaudière
8. Données électrique

9. Pression maxi sanitaire

10. Pression maxi chauffage

11. Classe NOx

12. Rendement
13. Débit thermique max - min
14. Puissance thermique max - min
15. Température ambiente de fonctionnement max/min
16. Température maxi chauffage
17. Gaz utilisable

Raccordement des conduits d'arrivee d'air et eva cuation des gaz brulés

La chaudière est prévue pour le fonctionnement de type B par préLEVement de l'air ambiant et de type C par prélevement de l'air à l'extérieur.

Lors de l'installation d'un système d'évacuation, faire attention à l'étanchéité pour éviter l'infiltration de fumée dans le circuit d'air.

Les raccords installés à l'horizontale doivent être inclinés de 3% vers le haut pour éviter que les condensats ne stagnent.

En cas d'installation de type B, le local où est installée la chaudière doit-disposer d'une aménée d'air adequate dans le respect des normes en vigueur en matière d'aération. Dans les pieces soumises à un risque de vapeur corrosive (lavoirs, salons de coiffure, entreprises de galvanisation...), il est très important d'utiliser l'installation de type C avec prélevement d'air pour la combustion à l'extérieur. De cette manière, la chaudière est protégée contre les effets de la corrosion.

Les apparèils de type C, dont la chambre de combustion et le circuit d'alimentation d'air sont étanches, neprésentant aucune limitation due aux conditions d'aération et au volume de la pierce.

Pour ne pas compromètement le fonctionnement de la chaudière, le lieu de l'installation doit correspondre à la température limite de fonctionnement et être protégé de manière à ce que la chaudière n'entre pas directement en contact avec les agents atmosphériques.

Une ouverture respectant les distances minimales a ete prevue pour permettre l'acces aux pieces de la chaudiere.

Pour la réalisation des systèmes d'aspiration/évacuation de type coaxial, des accessoires d'origine doivent être utilisés.

En cas de fonctionnement à la puissance thermique nominale, les températures des gaz évacués ne dépassent pas 80^ . Veiller néanmoins à respecter les distances de sécurité en cas de passage à travers des parois ou des matériaux inflammables.

La jonction des tubes d'évacuation des fumées est réalisée à l'aide d'une connexion male-femelle et d'un joint d'étanchéité. Les branchements doivent être disposés à l'inverse du sens d'écoulement de la condensation.

Type de raccordement de la chaudière au tuyau d'évacuation de fumées

• raccordement coaxial de la chaudiere au tuyau d'évacuation de fumées d'aspiration/évacuation,
  -raccordement double de la chaudiere au tuyau d'évacuation de fumées avec aspiration d'air de l'extérieur,
• raccordement double de la chaudière au tuyau d'évacuation de fumées avec aspiration d'air de l'environnement.

Pour le raccordement de la chaudière au tuyau d'évacuation de fumées, il faut toujours utiliser des produits résistant à la condensation. Pour la longueur et les changements de direction des raccordements, consulter le tableau représentant les types d'évacuation.

Les kits de raccordement aspiration/évacuation des fumées sont fournis séparément en fonction des exigences d'installation. La chaudière est prévue pour un raccordement à un système coaxial d'aspiration et d'évacuation des fumées.

En cas de perte de charge dans les conduits, consulter le catalogue des accessoires. La résistance supplémentaire doit être prise en considération pour ces dimensions.

Pour la méthode de calcul, les valeurs des longueurs équivalentes et les exemples, consulter le catalogue des accessoires.

ATTENTION

S'assurer que les passages d'évacuation et de ventilation ne soient pas obstrués.

S'assurer que les conduits de d'évacuation n'aient pas de pertes.

Raccordement electrique

Pour une plus grande sécurité, faire effectuer un contrôle rigoureux de l'installation électrique par un personnel qualifié.

Le constructeur n'est pas responsable des évventuels dommages provoqués par une installation qui n'a pas été reliée à la terre ou en raison d'anomalies au niveau de l'alimentation électrique.

Vérifier que l'installation est adaptée à la puissance maximale absorbée par la chaudière et indiquée sur la plaque signalétique.

Le raccordement électrique doit être réalisés à l'aide d'un raccordement fixe (ne pas utiliser de prise mobile) et dotés d'un interrupteur bipolaire disposant d'une distance d'ouverture des contacts d'au moins 3 mm.

Veiller à ce que la section des cables soit supérieure ou égale à 0,75 mm2.

Il est indispensable de relier l'appareil à une installation de mise à la terre efficace pour garantir la sécurité de l'appareil.

Raccorder le cable d'alimentation fourni à un réseau 230V-50Hz et veiller à respecter la polarisation L-N et le raccordement à la terre.

Important: Si le cable d'alimentation est endomagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualificati- tion similaire afin d'eviter un danger.

Les prises multiples, rallonges et adaptateurs sont interdits.

Il est interd it d'utiliser les tubes de l'installation hydraulique, de chauffage ou du gaz pour la mise à la terre de l'appareil.

La chaudière n'est pas protégée contre la foudre.

S'il faut changer les fusibles, utiliser des fusibles de type rapides.

Vue globale

Scheme de principe

1. collecteur sortie fumée
2. purgeur manuel
3. brûleur
4. electrode d'ionisation
5. sécurité de surchauffe
6. sonde entree échangeur principal
7. sonde sortie échéateur principal
8. vanne gaz
9. échangeur sanitaire
10. sonde sanitaire
11. siphon
12. soupape chauffage
13. boitier électrique
14. filtréchauffage

15. débistat sanitaire

16. circulateur

17. soupape sanitaire
18. capteur de pression
19. vanne distributrice
20. silencieux
    22.ventilateur
21. electrodes d/allumage
22. allumeur
23. fusible thermique
24. prise analyse fumées
25. vase d'expansion
26. réserve sanitaire

A. Départchauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage

Dimensions

A. Départchauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage

Distances minimales pour l'installation

Afin de permettre l'entretien de la chaudiere, il est nécessaire de respecter les distances minimales figurant dans le schéma.

Pour positionner la chaudiere correctement, utiliser un niveau.

Gabarit de pose

	A	B	C
PIGMA / PIGMA GREEN 24 kW	180	166	319
PIGMA GREEN 30 kW	180	166	388
ALIXIA	180	166	319
INOA	246	232	385
TALIA / TALIA GREEN 24 kW	246	232	388
TALIA GREEN 30/35 kW	246	232	458
URBIA / URBIA GREEN 24 kW	246	232	388
URBIA GREEN 30/35 kW	246	232	458
SERELIA / SERELIA GREEN 24 kW	339	325	481
SERELIA GREEN 30/35 kW	339	325	551

Pose de la barrette robinetterie et de la patte d'accrochage

En cas de passage de tuyauteries derrière la chaudière, il est nécessaire d'utiliser le kit d'écartement mural (disponible chez votre grossiste)

Prefabrication

Pour la pose de la barrette robinetterie et de la patte d'accrochage :

-présenter le gabarit papier fourni pour la préfabrication à l'endetroit retenu et suivre les recommandations de celui-ci (gabarit ci-contre à titre indicatif).

Raccordement des canalisations

Les douilles de raccordement ne sont pas inclues dans le kit de préfabrication.

Divers peux de douilles sont disponibles chez les grossistes.

• 1ère installation
• remplacement de chaudiere Chaffoteaux
• remplacement de chaudière autres marques

Une fois la barrette fixée au mur, vous avez la possibilité de régler l'écartement de la position des robinets de la barrette en dévisant les 2 vis laterales, ensuite vous pouvez raccarder les douilles de raccordements et procéder au replissage de l'installation ainsi qu'à la vérification de l'étanchéité des circuits eau et gaz sans avoir à raccarder la chaudière.

Nettoyage de l'installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l'installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usage etGRAisses diverses.

Proscire tout solvant ou hydrocarbure aromatique (essence, petrole...).

Le traitement complet de l'installation de chauffage est conseiléès la mise en service afin de maintenir un PH entre 9 et 9,5.

Description de la barrette robinetterie

Robinets représentés OUVERT

1. Robinet départ chauffage
2. Départ eau chaude sanitaire
3. Robinet gaz (manette jaune)
4. Robinet d'alimentation eau-froide
5. Robinet retour chauffage
6. Disconnecteur
7. Robinets de replissage et d'isolement du circuit chauffage (boutons gris)

Instructions pour démontage de l'habillage et inspection de l'appareil.

Avant toute intervention dans la chaudière, couper l'alimentation électrique par l'interrupteur bipolaire extérieur et fermer le robinet gaz.

Pour acceder à l'intérieur de la chaudière :

• dévisser les deux vis du panneau avant (a), tirer le panneau vers l'avant et le décrocher des pions supérieurs (b),
• pivoter le boitier électronique en le tirant vers l'avant (c),
• déclipper les deux clips situés en bas du couvercle de caisson de la chambre de combustion, tirer le vers l'avant et le décrocher des pions supérieurs (d).

C

d

Pose de la chaudière

• dévisser les 2 vis A de la barre de maintien pour le transport
  -jeter la barre et remonter les 2 vis de fixation
• déposer la façade de l'appareil
• dévisser les 2 vis B,sterol le peigne 37 de la barrette pour libérer les raccords et le jeter
  -présenter la chaudière au dessus de la barrette, la laisseur descendre en appui sur celle-ci.
• mesure en place les différents joints
• serrer les robinets et raccords de la barrette sur les raccords de la platine de la chaudière

L'orifice de vidange du disconnecteur 35, la soupape de sécurité chauffage 12 et la soupape sanitaire 18 doivent obligatoirement etre raccordes a une canalisation d'eau usee.

Evacuation de la condensation

Pour évacuer les condensats produits par la combustion de la chaudière, raccorder un tuyau plastique au siphon d'évacuation de l'appareil. Respecter les normes d'installation en vigueur dans le pays d'installation et se conformer aux réglementations évientuelles des autorités locales et des organismes préposés à la santé publique.

Avant la première mise en route de l'appareil, il est impératif de replir le siphon de la chaudière 11 avec de l'eau. Pour cela,mettre environ 1/4 de litre d'eau par I'orifice d'évacuation des gaz brûlés avant de monter le dispositif d'évacuation ou dévisser le siphon placé sous la chaudière,le replir d'eau et le remetre en place

Attention! le manque d'eau dans le siphon provoque la fuite des fumées dans l'air ambiant

Raccordement fumées

La chaudière doit être installée uniquement avec un dispositif d'entrée d'air frais et de sorties de fumées fournit par le constructeur de la chaudière.

Ces kits sont fournis séparément de l'appareil pour pouvoir répondre aux différentes solutions d'installation. Pour plus d'informations concernant les accessoires entrée/sortie consulter le catalogue accesseire et les instructions d'installation contenues à l'intérieur des kits. La chaudière est prédisposée pour le raccordement à un système d'aspiration et de sortie de fumées coaxial et biflux. Pour les chaudières à condensation, respecter une pente de 3% de manière que les condensats s'évacuant vers la chaudière.

Utiliser exclusivement un kit spécifique condensation.

Raccordement conduits de fumées

Conditions d'installation

Le dispositif ventouse prenatal l'air frais et rejoitant également les produits de combustion à l'extérieur, il y a lieu d'observer les prescriptions d'implantation ci-dessous. L'illustration reprise ci-dessous est donnée à titre d'exemple; pour toutes autres configurations, consulter nos services techniques.

A = 0,40 ~m - Distance minimum de l'axe de l'orifice d'évacuation des gaz brûlés à tout ouvrant.

B = 0,60m - Distance minimum de l'axe de l'orifice d'évacuation des gaz brûlés à tout autre orifice d'amnée d'air (ventilation et sortie de ventouse).

C = 1,80 ~m - Les orifices d'évacuation et de prise d'air des appareils à circuit étanche débouchant à moins de 1,80 mètre au-dessus du sol doivent être protégés efficacement contre toute intervention extérieure susceptible de nuir à leur fonctionnement normal.

D = 0,30m - Entre-axe de l'orifice d'évacuation des gaz brûlés au sol, au rebord du toit ou au-dessous d'un balcon.

E = 0,10 ~m - Entre-axe de l'orifice d'évacuation des gaz brûlés à une gouttière ou une tuyauterie verticalie.

F = 2m - Distance de l'orifice d'évacuation des gaz brûlés à toute plantation.

G et H = Proximate d'un angle de mur à 90^ sans ouvrant :

-si H≤ 0,50 malors G≥ 0,15m
-si H≥ 0,50 malors G≥ 0,80m

G et H = Proximate d'un angle de mur à 90° avec ouvrant :

• G ≥ 1,0m (quelles que soit la longueur de H )

• Avec deflecteur G ≥ 0,15m (quelle que soit la longueur de H )

Type d'évacuation coaxial

SYSTEME COAXIAL	TYPOLOGIE		LONGUEUR MAXI	DIAMETRE CONDUIT
	C13Sortie de fumées et aspiration d'air à travers une paroi externe dans la même zone de pression	25 kW	12 m	60/100
			36 m	80/125
		30 kW	10 m	60/100
			30 m	80/125
		35 kW	8 m	60/100
			24 m	80/125
	C 33Sortie de fumées et aspiration d'air externe avec un terminal en toiture dans la même zone de pression	25 kW	42 m	80/125
		30 kW	35 m	80/125
		35 kW	28 m	80/125
	C43Sortie de fumées et aspiration d'air à travers un conduit de fumée individuel ou collectif intégré au bathtub	25 kW	12 m	60/100
		25 kW	10 m	60/100
		30 kW	8 m	60/100

Type d'évacuation bi-flux

La chaudière est prévue pour le branchement à un système d'aspiration et d'évacuation de fumées coaxial 60/100. Pour l'utilisation d'aspiration et d'évacuation bi-flux, il est nécessaire d'utiliser une des deux prises d'air.

Oter le bouchon en devissant les vis et insérer le raccord pour prise d'air en la fixant avec les vis fournies.

SYSTEME BI-FLUX	TYPOLOGIE		LONGUEUR MAXI	DIAMETRE CONDUIT
	C13Sortie de fumées et aspiration d'air à travers une paroi externe dans la même zone de pression	25 kW	36 m (S1=S2)	80/80
		30 kW	30 m (S1=S2)
		35 kW	24 m (S1=S2)
	C 33Sortie de fumées et aspiration d'air externe avec un terminal en toiture dans la même zone de pression	25 kW	60 m (S1=S2)	80/80
		30 kW	50 m (S1=S2)
		35 kW	40 m (S1=S2)
	C53Sortie de fumées externe et aspiration d'air à travers une paroi externe dans une zone de pression différente	25 kW	84 m (S1+S2)	80/80
		30 kW	70 m (S1+S2)
		35 kW	56 m (S1+S2)
	C83Sortie de fumées à travers un conduit de fumée individuel ou collectif intégré au batiment Aspiration d'air à travers une paroi externe	25 kW	S1=1 m (S2=83 m)	80/80
		30 kW	S1=1 m (S2=69 m)
		35 kW	S1=1 m (S2=55 m)
	B23pSortie de fumées externe Aspiration d'air ambient	25 kW	137 Pa*	80/80
		30 kW	141 Pa*
		35 kW	128 Pa*

Raccordement electrique

Avant toute intervention dans la chaudiere, couper l'alimentation électrique en plaçant l'interrupteur bipolaire extérieur sur "OFF".
Respecter les connections neutre phase.

Alimentation 230V+ terre

Le raccordement s'effectue avec un cable 2P + T fourni avec l'appareil, connecté sur la carte principale du boitier électrique.

Raccordement des périphériques

Pour acceder à la barrette de raccordement des périphériques procéder comme suit :

• basculer le boitier electrique vers l'avant
• dévisser les trois vis du couvercle arrêté du boitier électrique

On y trouve les connexions pour :

le thermostat de sécurité pour plancher chauffant ou Thermostat ambiance 2

Sonde extérieure

Il y a également la possibilité d'insérer d'autres carte optionnelles pour d'autres accessoires :

• fiche Bus pour liaison boîtier déported "commande à distance" (carte A)
• sonde d'ambiance
• carte optionnelle (carte B)

Pour plus d'informations sur les accessoires disponibles, consulter nos catalogues spécifiques

Raccordement thermostat d'ambiance

• le raccordement du TA se fait à l'intérieur du bornier situé en dessous du boitier électrique
• basculer le boitier électrice vers l'avant
• ouvrir le bornier à l'aide d'un tournevis

- raccorder le TA à la place du shunt S sur le domino

- refermer le bornier, rebasculer le boitier élec-trique et remonter la façade.

Préparation à la mise en route

Circuit sanitaire

• ouvrir le robinet d'eau froide 33
• purger le gallon et l'installation en faisant aux différents robinets d'eau chaude et vérifier les étanchéités

Circuit chauffage

• ouvrir les robinets depuis chauffage 30 et retarduechauffage 34
• ouvrir les robinets de remplissage 36
  -REFERMER ces robinets lorsque I'aiguille du manometre se situe à la pression désirée
• purger l'installation, rétablit la pression et vérifier les étanchéités

Circuit gaz

• ouvrir le robinet gaz 32
• purger le circuit gaz
• vérifier les étanchêtes sur toute la ligne gaz

Circuitélectrique

• vérifier que la tension et la fréquence d'alimentation coïncident avec les données rapportées sur la plaque de la chaudière.
• basculer le commutateur bipolaire externe sur ON.

Fonction Dégazage

S'assurer que la chaudière est en Stand-by, sans aucune demande chauffage ou sanitaire.

Appuyer sur la touche Esc sur le tableau de bord pendant 5 secondes, la chaudière active un cycle de dégazage d'environ 7 minutes. La fonction peut être interrompue en appuyant sur la touche Esc. Si nécessaire il est possible d'activer un nouveau cycle.

Réglages et mise en route

Tableau de commande

1. Afficheur
2. Touche ON/OFF
3. Bouton de réglage de la température chauffage + encodeur programmation
4. Touche de selection du MODE de fonctionnement
5. Touche de programmation du maintain en température de la réserve sanitaire

6. Touche de programmation horsaire chauffage

7. Touche SRA (Activation de la thermoregulation)

8. Bouton de réglage de la température sanitaire
9. Manometre
10. Touche INFO
11. Touche ECHAPPE
12. Touche de selection du MENU et de validation pour la programmation
13. Touche RESET

Presser la touche MARCHE / VEILLE 2 l'afficheur s'allume.

Les modalités de fonctionnement sont visualisées à travers ces 3 chiffres.

Le premier chiffre indique l'etat de fonctionnement de l'appareil :

0 XX - En attente de fonctionnement. Le commentaire sur l'afficheur indique le mode de fonctionnement selectionné, "Eté" ou "Hiver"

C XX - Demande chauffage

c XX - Post-circulation chauffage

d XX - Demande eau chaude sanitaire

b XX - Réchauffage ballon

h XX - Post-circulation sanitaire

F XX - Hors gel pompe actif

Hors gel brûleur actif

• les deux lettres clignotent alternatively

Les deuxieme et troisieme chiffres indiquent :

• en absence de demande, la température de sortie d'échangeur principal.
  -en mode chauffage,la température de sortie d'échangeur principal.
  -en demande sanitaire (instantanee,avec ballon ou solaire),la tempereature eau chaude sanitaire reglee.
• en fonctionnement Hors-gel, la température de sortie d'échangeur principal.

Mettre en fonction la chaudière en activant le fonctionnement Eté, Hiver ou Hors gel par la touche MODE 4

Afficheur

0 2 4 6 8 10 12 14 16 18 20 22 24	Programmation horsire
1 2 3 4 5 6 7	Jour de la semaine (lundi, mardi,...dimanche)
iIII I2	Indication zone relative à la visualisation du réglage de la programmation horsaire (zone 1 ou zone 2) pour le chauffage
\(\widehat{\mathbf{I}}\)	Indication de la programmation horsaire pour le réchauffage sanitaire
8888	Date et heures
L	Programmation horsaire activée et/ou réchauffage sanitaire
8888°C int ext	Chiffre pour indication: - statut chaudière et température relative - réglage menu - signalisation code d'erreur - température ambiente (si raccordé à un périhérique BUS) - température externe (si raccordé à une sonde externe)
88 bar	Manomètre digital
Reset	Demande de pression touche Reset (chaudière en blocage)
\(\widehat{\mathbf{X}}\)	Demande intervention assistance technique
\(\widehat{\mathbf{X}}\)	Signalisationprésence flamme avec indication puissance utilisée et blocage fonctionnement
\(\widehat{\mathbf{X}}\)	Fonctionnement en chauffage avec indication du niveau de température régée
\(\widehat{\mathbf{X}}\)	Fonctionnement en sanitaire avec indication du niveau de température régée
ABC D E...	Menu déroulant
ECOMFORT	Affichage fonction sanitaire Comfort ou Eco activée
i	Menu Info
\(\widehat{\mathbf{O}}\)	Fonction SRA activée (Thermorégulation activée) avec indication eventuel sonde interne (bus) ou externe

Fonction Ramonage et analyse de la combustion

La chaudière possède sur la partie extérieure du collecteur des fumées deux prises de pression pour mesurer la température des gaz de combustion et de l'air comburant et les concentrations d'O2 et CO2.

Pour acceder à ces prises de pression, dévisser la vis maintenant l'obturator avec son joint.

Vérification du réglage gaz

Pour executer les analyses de combustion, on doit activer la fonction ramonage.

Analyse de la combustion au débit gaz maxi

Activer la fonction ramonage à la puissance maxi chauffage ou à la puissance maxi sanitère est effective avec une demande de chaleur correspondante (Ex : hiver / demande TA,été / puisage)

Attendre que la chaudière se stabilise avant de réaliser les analyses de combustion. Vérifier la valeur de CO2 suivant le tableau suivant.

Important: ne pas enlever le silencieux 21

CO2 maximum ou minimum	25 kW	30 kW	35 kW
	CO2 (%)
G20	9,0 ± 0,2	9,0 ± 0,2	9,0 ± 0,2
G31	10,7 ± 0,2	10,0 ± 0,2	10,0 ± 0,2
G25	8,6 ± 0,2	8,6 ± 0,2	8,6 ± 0,2

Fonction ramonage

La carte électronique permet de forcer l'appareil à la puissance mini ou maxi.

Activer la fonction ramonage en appuyant sur la touche Reset 13 pendant 5 secondes, la chaudiere passer à la puissance maxi chauffage, sur l'afficheur apparait :

Pour selectionner la fonction à la puissance maxi sanitaire, tourner l'encodeur, sur l'afficheur apparait :

Pour selectionner la fonction à la puissance mini, tourner l'encodeur, sur l'afficheur apparait:

La fonction se désactive automatiquement après 10 minutes ou en appuyant sur la touche Reset 13.

Note: il est possible de forcer l'appareil à la puissance mini ou maxi à partir du menu 7 (voir paragraphe menu affichage - réglage - diagnostic).

Nota: lorsque le caisson est ouvert, la valeur de CO2 baisse de 0,3%.

Si les valeurs relevantes different du tableau, régler la vanne gaz en suivant la procédure cï-dessous.

Ajuster la teneur du CO2 à ± 0,2 en tournant la vis de réglage 50 (clé 6 pans 2.5)

• visser pour baisser la valeur de CO2

• dévisser pour augmenter la valeur de CO2 Effectuer le réglage par rotation successive d'environ 1/4 de tour et attendre après chaque changement de position environ 1 minute que la valeur de CO2 soit stabilisée.

Analyse de la combustion au débit gaz mini

Activer la fonction ramonage à la puissance mini soit en chauffage soit en sanitaire.

Attendre que la chaudière se stabilise avant de réaliser les analyses de combustion. Vérifier la valeur de CO2 suivant le tableau de réglage de CO2.

Important: ne pas enlever le silencieux 21

Nota : lorsque le caisson est ouvert, la valeur de CO2 baisse de 0,3 %.

Si les valeurs relevantes different du tableau, regler la vanne gaz en suivant la procEDURE ci-dessous.

Pour régler la valeur de CO2, enlever le bouchon 2,ajuster la teneur du CO2 à ±0,2 en tournant la vis de réglage 51 (cle 6 pans 4)

• dévisser pour baisser la valeur de CO2
• visser pour augmenter la valeur de CO2

Effectuer le réglage par rotation successive d'environ 1/4 de tour et attendre après chaque changement de position environ 1 minute que la valeur de CO2 soit stabilisée.

Les réglages et analyses terminées, sourir du mode ramonage, et repositionner correctement l'obturator avec son joint.

Après le réglage du CO2, s'assurer que la valeur de CO (monoxyde de carbone) reste inférieure à 150 ppm

menu 2 - Paramètre chaudiere

sous-menu 3 - paramètre 1

Réglage puissance chauffage maxi

sous-menu 2 - paramètre 0

Réglage allumage lent

sous-menu 3 - paramètre 5

Réglage retard allumage chauffage

Réglage de la puissance chauffage maxi-male

Ce paramètre limite la puissance utile de la chaudière.

Le pourcentage équivaut à une valeur de puissance comprise entre la puissance mini (0) et la puissance nominale (99) indiqué dans le graphique ci-dessous.

Pour contrôler la puissance maxi chauffage de la chaudière, acceder au menu 2/sous menu 3/paramètre 1.

Allumage lent

Ce paramètre limite la puissance utile de la chaudiere en phase d'allumage.

Le pourcentage équivaut à une valeur de puissance utile comprende entre la puissance mini (0) et la puissance maxi (99)

Pour contrôle l'allumage lent de la chaudière, acceder au menu 2/sous menu 2/paramètre 0.

Réglage du retard à l'allumage chauffage

Ce paramètre - menu 2/sous menu 3/paramètre 5, permet de régler en manuel (0) ou en automatique (1) le temps d'attente avant un prochain réallumage du brûleur après extinction afin de se rapprocher de la température de consigne.

En sélectionnant manuel, il est possible de régler l'anticycle sur le paramètre 2/sous menu 3/paramètre 6 de 0 à 7 minutes

En seLECTIONnant automatique, l'anticycle sera calculé automatiquement par la chaudière sur la base de la température de consigne.

Tableau réglage gaz
		Paramètre	25 kW		30 kW		35 kW
			G20	G31	G20	G31	G20	G31
Indice de Wobbe inférieur (15°C, 1013 mbar) (MJ/m3)			45,67	70,69	45,67	70,69	45,67	70,69
Vitesse ventilateur mini (%)		233	05	05	01	01	01	01
Vitesse ventilateur maxi chauffage (%)		234	85	85	80	80	80	80
Vitesse ventilateur maxi sanitaire (%)		232	98	98	89	89	89	89
Diaphragme vanne gaz (ø)			NO	3,80	NO	4,50	NO	5,20
Débit gaz max/min (15°C, 1013 mbar) (nat - m3/h) (GPL - kg/h)	max sanitaire		2,65	1,94	3,17	2,33	3,65	2,68
	max chauffage		2,33	1,71	2,96	2,17	3,28	2,41
	min		0,58	0,43	0,69	0,50	0,74	0,54

Accès au menu de :

Affichage - réglage - diagnostique

La chaudière permet de gérer de manière complète le système de chauffage et de production d'eau chaude à usage sanitaire.

La navigation à l'intérieur des menus permet de personnelier le système de la chaudière + les périfériques connectés en optimisant le fonctionnement pour un maximum de comfort et d'économie.

En outre, il donne des informations importantes au bon fonctionnement de la chaudière.

Les menus disponibles sont les suivants :

0	Langue-Date-Heure - voir notice usager
0	0 Selection Langue Afficheur
0	1 Réglage Date et Heure
0	2 Mise à jour automatique de l'heure légale
1	Programmaton horsaire - voir notice usager
2	Paramètre chaudière
2	1 Code d'accès (réservé technicien qualifié)
2	2 Réglage Général
2	3 Paramètre chaudière partie 1
2	4 Paramètre chaudière partie 2
2	5 Paramètre Sanitaire
2	9 Reset Menu 2
3	Solaire & Ballon
3	0 Réglage Général
3	1 Code d'accès (réservé technicien qualifié)
3	2 Réglage special
4	Paramètre Zone 1
4	0 Réglage Température zone 1
4	1 Code d'accès (réservé technicien qualifié)
4	2 Réglage zone 1
4	3 Diagnostique
4	Gestion dispositif zone 1
5	Paramètre Zone 2
5	0 Réglage Température zone 2
5	1 Code d'accès (réservé technicien qualifié)
5	2 Réglage zone 2
5	3 Diagnostique
5	Gestion dispositif zone 2
5	Multizone
7	Test & Utilités
8	Paramètre assistance
8	1 Code d'accès (réservé technicien qualifié)
8	2 Chaudière
8	3 Température chaudière
8	4 Solaire et gallon (siprésent)
8	5 Service - Assistance Technique
8	6 Statistique
8	7 Tél的服务 E@sy (siprésent)
8	8 Liste erreur
8	9 Données Centre Assistance

Les paramètres relatifs à chaque menu sont rapportés dans les pages suivantes.

L'accès et la modification des divers paramètres est effectué à travers la touche MENU et l'encodeur 3. Sur l'afficheur sera visualisé la description des menus et des différents paramètres.

Le numero des menus et des paramètres correspondants est indiqué sur le repère A de l'afficheur. Un commentaire dans la zone B y est généralement associé. (voir fig. ci-dessous).

(Encodeur: Bouton de réglage permettant d'augmenter ou diminuier la valeur de réglage)

Pour acceder au Menu ouvrir les mini portes du boitier et proceder comme suit :

Légende des chiffres sur l'afficheur

, représentation d'un numero fixe

, représentation d'un numero clignotant

1. appuyer sur la touche MENU, sur l'afficheur clignote le premier chiffre 000
2. tournier l'encodeur pour selectionner un menu, le texte sur l'afficheur indique le titre du menu choisi "ex : 200 - Parametes chaudiere"
3. appuyer sur la touche MENU, sur l'afficheur clignotent le deuxième chiffre et est demandé le code d'accès "ex: 2 0 - Code d'accès"

Attention! Les menus réservés au technician qualifié sont accessibles seulement après avoir rentrer le code d'accès.
4. appuyer sur la touche MENU, l'afficheur indique 2 2 2
5. tournier l'encodeur en sens hora pour selectionner le code 2 3 4 appuyer sur la touche MENU, - Code correct
6. appuyer sur la touche MENU pour acceder au sous-menu, clignotent le deuxieme chiffre "ex : 20"
7. tournier l'encodeur pour selectionner un sous- menu, le texte sur l'afficheur indique le titre du sous-menuCHOIS "ex:230 - Chauffage Partie 1"
8. appuyer sur la touche MENU pour acceder au paramètre du sous-menu, clignotent les trois chiffres "ex: 230"
9. tournier l'encodeur pour selectionner un parametre, le texte sur l'afficheur indique le titre du paramètre besoin "ex: 2 3 J - Max Puisance CH régtable"
10. appuyer sur la touche MENU pour acceder au parametre, l'afficheur visualise la valeur "ex : 60"

Note : La valeur du paramètre est visualisée pendant 20 secondes, ensuite clignotent alternatively les indications du paramètre "ex : 60 > 220"

1. tournier l'encodeur pour selectionner la nouvelle valeur "ex : 75"
2. appuyer sur la touche MENU pour<mémoriser la modification ou sur la touche ESC pour sortir sans<mémoriser.

Pour sortir appuyer sur la touche ESC jusqu'à revenir à la visualisation normale.

Pour les menus qui ne demandent pas de code d'accès, le passage de menu à sous- menu est direct.

menu	sous-paramètre	description	valeur	réglagedusine
0	REGLAGE LANGUAGE - DATE - HEURE				Voir manuel utiliser
1	PROGRAMMATION HORAIRE				Voir manuel utiliser
2	REGLAGE PARAMETRE CHAUDIERE
2	1	Insertion code d'accès		222	tournier'encodeurensenshoraire poursélectionner 234etappuyer sur la touche Menu
2	2	REGLAGE GENERAL CHAUDIERE
2	2	0	Allumage lent	de 0 à 99	60
2	2	1	Température ambiente minimum pour activation antigel	de 2 à 10 °C	5
2	2	2	NON PRESENT
2	2	3	Sélection Thermostat plancher ou Thermostat Ambiance zone 2	0 = Th. de sécurité plancher 1 = Th. Ambiance zone 2	0
2	2	4	NON PRESENT
2	2	5	Retard allumage chauffage	0 = Déactivé 1 = 10 secondes 2 = 90 secondes 3 = 210 secondes	0
2	2	6	NON PRESENT
2	2	7	NON PRESENT
2	2	8	Version Chaudière NON MODIFIABLE	de 0 à 5	3
2	3	PARAMETRE CHAUFFAGE - PARTIE 1
2	3	0	NON PRESENT
2	3	1	Réglage puissance chauffage max.	de 0 à 99	60
2	3	2	Pourcentage RPM Max Sanitaire NON MODIFIABLE	de 0 à 99
2	3	3	Pourcentage RPM min NON MODIFIABLE	de 0 à 99
2	3	4	Pourcentage RPM Max Chauffage NON MODIFIABLE	de 0 à 99
2	3	5	Sélection Type retard à l'allumage en chauffage	0 = Manuel 1 = automatique	1
2	3	6	Réglage temporisation retard à l'allumage en chauffage	de 0 à 7 minutes	3
2	3	7	Post-circulation en chauffage	de 0 à 15 minutes ou CO (en continu)	3
2	3	8	Type de fonctionnement du circulateur	0 = Petite Vitesse 1 = Grande Vitesse 2 = Modulant	2
2	3	9	Réglage du Delta T Modulation circulateur	de 10 à 30 °C	20
			Les temps d'attente minimal de changement de vitesse est de 5 minutes.
menu	sous-menrè	description	valeur	réglagedusine
2	4	PARAMETRE CHAUFFAGE PARTIE 2
2	4	0	NON PRESENT
2	4	1	Réglage de la pression circuitchauffage pour signaler la demandede replissage	de 4 à 8(bar/10)	6
2	4	2	NON PRESENT
2	4	3	Post-ventilation après demandechauffage	0 = OFF (5 secondes)1 = ON (3 minutes)	0
2	4	4	Temporisation après augmentationtempérature chauffage	de 0 à 60 minutes	16
					activé seulement avec TA On/Offet thermorégulation activé(paramètre 421 ou 521 = 01
			Ce paramètre permet d'établier le temps d'atteve avant l'augmentation automatique de la température de départcalculée par pas de 4°C (max 12°C). Si ce paramètre reste avec la valeur 00 cette fonction n'est pas active.
2	4	5	NON PRESENT
2	4	6	NON PRESENT
2	4	7	Indication dispositif pour pressioncircuit chauffage	0 = sonde température seule1 = pressostat au minimum2 = capteur de pression	2
2	4	8	NON PRESENT
2	5	PARAMETRE SANITAIRE
2	5	0	Fonction COMFORT	0 = déactivée1 = temporisé2 = toujours activé3 = temporisé	2
					ResERVE AU SAT Seulement encas de changement de carteélectronique
			L'appareil permet d'assurer le comfort d'eau chaude sanitaire en stockant de l'eau chaude dans la réserve sanitaire.0 = désactivée / La réserve d'eau n'est pastainue en température.1 = temporisé / COMFORT®programmé: la réserve d'eau esttainue en température pendant des périodesprogrammées(voir menu 1).2 = toujours activé / COMFORT: la réserve d'eau esttainue en température 24 heures sur 24, 7 jours sur 73 = temporisé / ECO®programmé: la réserve d'eau esttainue en température pendant des périodes programmées(voir menu 1) en adoptant des strategies qui permettent de diminuer la consommation gaz.
2	5	1	Anticycline Comfort	de 0 à 120 minutes	0
2	5	2	Retard départ sanitaire	de 5 à 200 (de 0,5 à 20seconds)	5
2	5	3	Extinction du brûleur en sanitaire	0 = anti-calcaire (arrêt à >67°C)1 = + 4°C /réglage	1
2	5	4	Post-circulation et post-ventilationaprès unuisage sanitaire	0 = OFF1 = ON	0
				OFF = 3 minutes de post-circulation et post-ventilation aprèsunuisage sanitaire si la température relevante de la chaudière ledemand.ON = toujours activé à 3 minutes de post-circulation et post-ventilation après unuisage sanitaire.
2	5	5	Temporisation sanitaire	de 0 à 30 minutes	0
2	5	6	Célectic	0 = OFF1 = ON	0
2	9	RETABLISSEMENT EN AUTOMATIQUEDES REGLAGES D'USINE DU MENU 2	Remise à zéroOK=ouiESC=non		Pour remettre à zéro tous lesparamétres du réglage usine,appuyer sur la touche MENU

menu	sous-menù	parâmètre	description	valeur	réglage d'usine
3	CHAUDIÈRE AVEC BALNON (INTERNE OU EXTERNE) ET RACCORDEMENT INSTALLATION SOLAIRE
3	1	Insertion code d'accès			222	tourner l'encodeur en sens horsaire pour sélectionner 234 et appuyer sur la touche MENU
3	2	REGLAGE SPECIAL
3	2	0	Fonction Anti-légionnelle	ON ou OFF	OFF	Cette fonction prévient la formation de la bactérie de la légionnelle qui se développpe parfois dans les tuyaux et les réservoirs d'eau où la température est comprise entre 20 et 40 °C. Si la température de la réserve saitaire reste plus de 100 heures < 59 °C et si la fonction est activée, la chaudière s'allume et l'eau de la réserve saitaire est chauffée jusqu'à 65 °C pendant 30 minutes.
3	2	1	Configuration installation solaire	0 = rien ou circulation naturelle 1 = un serpentin à circulationforcé 2 = deux serpentins	0	activé avec kit solaire raccordé (optionnel) Symbole sur afficheur
3	2	2	Présence d'une vanne mélangeuse thermostatique électrique
3	2	3	Delta T collecteur pour démarrage pompé	De 0 à 30 °C	8
3	2	4	Delta T collecteur pour arrêt pompé	De 0 à 30 °C	2
3	2	5	Température minimum collecteur pour démarrage pompé	De 10 à 90 °C	30
2	2	6	Coup au collet	ON ou OFF	OFF
3	2	7	Fonction "Recooling"	ON ou OFF	OFF
3	2	8	Delta T fonction minimum	De 0 à 20 °C	10
3	2	9	Température antigel collecteur	De -20 à +5 °C	-20
4	Sous-paramètre	description	valeur	réglagedusine
4	PARAMETRE ZONE 1
4	1	Insertion code d'accès		222	tournier l'encodeur en sens horsaire pour sélectionner 234 et appuyer sur la touche MENU
4	2	REGLAGE ZONE 1
4	2	0 Réglage valeur température installation deCHAUFFAGE	0 = de 20 à 45°C (basse température)1 = de 35 à 85°C (haute température)	1	sélectionner sur la base de la typologie de l'installation
4	2	1 Sélection type de thermorégulation debaseenfonctiondespérophériques connectés	0 = température de départ fixe1 = dispositif On/Off2 = sonde ambiente seule3 = sonde externe seule4 = sonde ambiente + sonde externe	1	Pouractiverlathermorégulation,appuyer sur la touche SRA. Sur l'afficheur s'allume le symbole
4	2	2 Pente	de 0_2 à 3_5	1_5
		Dans le cas d'utilisation de la sonde externe, la chaudière calculée la température de départ la plus adaptée en tenant compte de la températureextérieureetdutypede l'installation.Le type de courbe doit être choisi en fonction du type d'emmetteur de l'installation et de l'isolement de l'habitation.	35 30 25 201 15 12 10 5 0 -5 -10 -15 -20 °C haute températuretempérature externe
4	2	3 Décaille parallèle	de -20 à +20	0
		Pour adapter la courbe thermique aux exigences de l'installation il est possible de décaler全日lement la courbe de façon à modifier la température de départ calculée et par conséquent la température ambiente.La valeur de déplacement est affichée sur l'afficheur de -6 à +6. Chaque étage correspond à une augmentation de 3°C de la température de départ par rapport au réglage initial.
4	2	4 Compensation	de 0 à +20	20
			si réglage = 0, la température relevante de la sonde ambiente n'influe pas sur le calcul du réglage. Si réglage = 20, la température relevante a une influence maximum sur le réglage.
4	2	5 Réglage température maximum chiffage zone 1	de 35 à +82 °C	82	si paramètre 420 = 1
			de 20 à +45 °C	45	si paramètre 420 = 0
4	2	6 Réglage température minimum chiffage zone 1	de 35 à +82 °C	35	si paramètre 420 = 1
			de 20 à +45 °C	20	si paramètre 420 = 0
4	3	DIAGNOSTIC			visualisation seulement
4	3	0 Température ambiente zone 1			Activé seulement avecdispositif modulant racordé(options)
4	3	1 Température chiffage régèle zone 1
4	3	2 Statut demande chiffage zone 1	ON ou OFF
4	3	3 Statut pompé supplémentaire			Activé seulement avec MCD
4	4	GESTION DISPOSITIF DE ZONE
4	4	0 Contrôle pompé supplémentaire	ON ou OFF		Activé seulement avec MCD

menu	sous-menur	paragemètre	description	valeur	réglagedusine
5	PARAMETRE ZONE 2
5	1	Insertion code d'accès			222	tournier l'encodeur en sens horsaire pour sélectionner 234 et appuyer sur la touche MENU
5	2	REGLAGE ZONE 2
5	2	0	Réglage valeur température installation de chauffage	0 = de 20 à 45°C (basse température)1 = de 35 à 85°C (haute température)	1	sélectionner sur la base de la typologie de l'installation
5	2	1	Sélection type de thermorégulation debaseenfonctiondespéripériques connectés	0 = température de départ fixe1 = dispositif On/Off2 = sonde ambiente seule3 = sonde externe seule4 = sonde ambiente + sonde externe	0	Pouractiverlathermorégulation, appuyer sur la touche SRA. Sur l'afficheur s'allume le symbole
5	2	2	Pente	de 0_2 à 3_5	1_5
			Danslecasd'utilisation delasondeexterne,lachaudierecalculule latempérature de départla plus adaptée en tenant compte de la température extérieure et du type de l'installation.Le type de courbe doit être choisi en fonction du type d'emmetteur de l'installation et de l'isolement de l'habitation.			voircourbe page précédente
5	2	3	Déçaille parallele	de -20 à +20	0
			Pour adapter la coubre thermique aux exigences de l'installation il est possible de décaler parallèlement la coubre de façon à modifier la température de départ calculée et par conséquent la température ambiente.La valeur de déplacement est affichée sur l'afficheur de -6 à +6. Chaque étage correspond à une augmentation de 3°C de la température de départ par rapport au réglage initial.
5	2	4	Compensation	de 0 à +20	20
				si réglage = 0, la température relevante de la sonde ambiente n'influe pas sur le calcul du réglage. Si réglage = 20, la température relevante a une influence maximum sur le réglage.
5	2	5	Réglage température maximum chauffage zone 2	de 35 à +82 °C	82	si paramètre 420 = 1
				de 20 à +45 °C	45	si paramètre 420 = 0
5	2	6	Réglage température minimum chauffage zone 2	de 35 à +82 °C	35	si paramètre 420 = 1
				de 20 à +45 °C	20	si paramètre 420 = 0
5	3	DIAGNOSTIC
5	3	0	Température ambiente zone 2			Statut demande chauffage zone 1
5	3	1	Température départ chauffage			Activé seulement avec MCD
5	3	2	Température retour chauffage
5	3	3	Température chauffage régèle zone 2			Statut demande chauffage zone 1
5	3	4	Statut demande chauffage zone 2	ON ou OFF
5	3	5	Statut pompé supplémentaire			Activé seulement avec MCD
5	4	GESTION DISPOSITIF DE ZONE
5	4	0	Opération mode test			Activé seulement avec MCD
5	4	1	Contrôle vanne
5	4	2	Contrôle pompé
5	5	MULTIZONE
5	5	0	Température collecteur chauffage			Activé seulement avec MCD
5	5	1	Correction température départ	de 0 à +40 °C	5
7	TEST & UTILITÉS
7	0	0	Fonction test - Ramonage tournier'encodeurpoursélectionner le mode de fonctionnement	t-- = fonct. à la P Ch maxi t-- = fonct. à la P San maxi t-- = fonct. à la P mini	t--	activation obtenue également en pressant pendant 10 secondes la touche Reset. La fonction se désactive après 10 min. ou en appuyant sur Esc
7	0	1	Cycle purge	appuyant sur Menu
8	PARAMETRE POUR ASSISTANCE TECHNIQUE
8	1	Insertion code d'accès			222	tourner l'encodeur en sens horsaire pour sélectionner 234 et appuyer sur la touche MENU
8	2	CHAUDIERE
8	2	0	NON PRESENT
8	2	1	Etat ventilateur	ON ou OFF
8	2	2	Vitesse ventilateur (x100)rpm	0-28
8	2	3	Vitesse circulateur	OFF - PV - GV
8	2	4	Position vanne distributrice	Sanitaire - Chauffage
8	2	5	Débit sanitaire (l/min)
8	2	6	NON PRESENT
8	3	TEMPERATURE CHAUDIERE
8	3	0	Température réglage chauffage (°C)
8	3	1	Température départ chauffage (°C)
8	3	2	Température retour chauffage (°C)
8	3	3	Température eau chaude sanitaire (°C)
8	4	SOLAIRE ET BALDON
8	4	0	Température mesurée accumulée			activé seulement avec kit solaire connecté
8	4	1	Température collecteur solaire
8	4	2	Température entrée sanitaire solaire
8	4	3	Température sonde gallon basse solaire
8	4	4	Température réglé gallon stratifié
8	4	5	Temporisation totale de fonctionnement du circulator pour solaire (heure/10)
8	4	6	Temporisation totale relevé de surchauffe du collecteur solaire (heure/10)
8	5	SERVICE - ASSISTANCE TECHNIQUE
8	5	0	Réglage durée restante pour prochain entretien	de 0 à 60 (mois)	24	une fois réglé le paramètre, la chaudière signalera à l'utilisateur l'échéance du prochain entretien
8	5	1	Habilitation averissement d'entretien	ON ou OFF	OFF	l'entretien effectué, régler le paramètre pour effacer l'avertissement
8	5	2	Effacement de l'avertissement d'entretien	Remise à zéro OK = oui ESC = non
8	5	3	NON PRESENT
8	5	4	Version matériel carte électronique
8	5	5	Version logiciel carte électronique
menu	sous-menue	paramètre	description	valeur	réglaged'usine
8	6	STATISTIQUE
8	6	0	Nombre heures fonctionnement brûleur en chauffage (xxh)
8	6	1	Nombre heures fonctionnement brûleur en sanitaire (xxh)
8	6	2	Nombre décollement de flamme
8	6	3	Nombre de cycles d'allumage
8	6	4	NON PRESENT
8	6	5	Durée moyenne de demande chauffage (minutes)
8	7	NON ACTIF
8	7	0
8	7	1
8	8	LISTE ERREUR
8	8	0	10 dernières erreurs	de E00 à E99
			Ceparamètre permet de visualiser les 10 dernières erreurs signalées de la chaudière en indiquant le jour, lemois et l'année.En accédant au paramètre, les erreurs sont visualisés en série de E00 à E99.Pour chaque erreur il est visualisé en série :E00 - nombre erreur108 - code de l'erreurA15 - A = jour sur lequel s'est produit l'erreur E00B09 - B = mois sur lequel s'est produit l'erreur E00C06 - C = année sur lequel s'est produit l'erreur E00
8	8	1	Reset liste erreur	Remise à zéroOK=ouiESC=non
8	9	DONNEES - CENTRE ASSISTANCE
8	9	0	Rentre le nom et le numéro du centre d'assistance - il sera visualisé en cas de panne non déverrouillable parla touche Reset
			Sur l'affcheur apparait "Nom Centre Assistance", presser la touche MENU et commencer l'insertiondes lettres en tournant l'encodeur. À chaque lettre inséré preser la touche MODE pour confirmeret poursuivir l'insertion de la dette suivante. Presser la touche MENU et tourner l'encodeur, surl'affcheur apparait "Téléphone Centre Assistance", presser la touche MENU et commencer l'insertiondes chiffres en tournant l'encodeur. À chaque chiffre inséré preser la touche MODE pourconfirmer et poursuivre l'insertion des chiffres suivants.Presser la touche MENU pour mémoriser

INFO

Visualisation des données seules

• accessible en pressant la touche

Liste des informations visualisées

Heure de la journée

Pression circuit chauffage (bar)

Température externe (°C) - seulement avec sonde externe raccordée (option)

Température interne (°C) - seulement avec sonde ambiente modulante raccordée (options)

Débit eau sanitaire (l/mn)

Température réglage chauffage (°C)

Température réglage sanitaire (°C)

Mois restant pour la prochaine maintenance

telephone et nom SAT (sera visualisé si données retraitées aux paramètre 890)

Température comfort sanitaire (°C)

Fonction SRA Activé ou désactivé si symbole allumé sur afficheur

Fonction SRA

Fonction qui permet à la chaudière d'adapter en toute autonomie son régime de fonctionnement (température des éléments chauffants) aux conditions extérieures pour régler et maintainir les conditions de température ambiente demandées.

Selon les peripériques connectés et du nombre des zones gérées, la chaudière règle automatiquement la température départ.

Agir donc sur les réglages des divers paramètres intéressés (voir menu régulations).

Pour activer ou désactiver la fonction appuyer sur la touche SRA.

Pour plus d'informations consulter le Manuel de thermorégulation CHAFFOTEAUX.

Example 1:

Installation simple zone (haute température)
averc thermostat d'ambiance On/OFF.

Dans ce cas, il est nécessaire de régler les paramètres suivants

421 - Activation thermorégulation à travers les sondes - Sélectionner 1 = thermorégulation de base.

244-Boost Time (option)

Permet d'étabir le temps d'attente avant l'augmentation automatique de la température de départ par pas de 4^ de la température départ (max 12^ ). La valeur varie selon le type de logement et d'installation.

Si ce paramètre est = 00 cette fonction n'est pas active.

Exemple 2 :

Installation simple zone (haute température) avec thermostat d'ambiance On/OFF + sonde externe.

Dans ce cas, il est nécessaire de régler les paramètres suivants

421 - Activation thermoregulation à travers les sondes

• sélectionner 3 = sonde extérieure,seule

422 - sélection courbe thermoregulation

• sélectionner la courbe interessée sur la base du type de logement, d'installation, d'iso1ation thermique du logement etc..

423-Décaillege parallèle de la courbe si nécessaire, qui permet de déplacer parallèlement la courbe en augmentant ou en diminuant la température de consigne.

Exemple 3:

Installation simple zone (haute température)
avcr sonde d'ambiance + sonde externe.

Dans ce cas, il est nécessaire de régler les paramètres suivants

421 - Activation thermoregulation à travers les sondes

• sélectionner 4 = sonde extérieure + sonde ambiente

422 - sélection courbe thermoregulation

• sélectionner la courbe interessée sur la base du type de logement, d'installation, d'iso1ation thermique du logement etc..

423-Décaillege parallèle de la courbe si nécessaire, qui permet de déplacer parallèlement la courbe en augmentant ou en diminuant la température de consigne.

424 - Influence de la sonde ambiente

-permet de regler l'influence de la sonde ambiente sur le calcul de la temperature de consigne depart (20 = maximum 0 = minimum)

Conditions d'arrêt de sécurité de l'appareil

La chaudière est sécurisée grâce à des contrôles internes réalisés par la carte électronique, qui placent la chaudière en arrêt lorsqu'un disfonctionnement apparait. Un code clignote alors sur l'afficheur à l'emplacement indiquant la cause qui a géné r'arrêt. Il en existe plusieurs types :

Arrêt de sécurité

Sur l'afficheur le symbole a ccompagne le code clignotant.

C'est un arrêt "VOLATILE", c'est-à-dire qu'il est automatiquement éliminé lors d'une coupure de l'alimentation électrique.

D'autre part dans la plupart des cas, dés que la cause de l'arrêt disparaît, l'appareil redémarre et reprend un fonctionnement normal.

Dans le cas contraire,mettre l'interrupteur bipolaire externe en position OFF,fermer le robinet gaz et contacter un technicien qualifie.

Nota : en cas d'erreur 108 - Arrêt pour insuffisance pression eau, il suffit de rétabir la pression de la chaudière.

Arretverrouille

Sur l'afficheur le symbole X accompagne le code clignotant.

C'est un arrêt "NON VOLATILE". Une coupure de l'alimentation électrique ne suffit pas pour relancer une tentative d'allumage. Il faut déverrouiller par l'enforcement de la touche

Reset 13 après plusieurs tentatives de déverrouillage et si le verrouillage se repête, l'intervention d'un technician qualifié est nécessaire.

Important

Pour des raisons de sécurité, la chaudière ne permettra que 5 tentatives au maximum de déverrouillage en 15 minutes (pressions sur la touche Reset 13). Ensuite, elle se bloque totallement. Pour la débloquer couper et remettre l'alimentation électrique à l'aide de l'interrupteur bipolaire externe.

Le première chiffre du code d'erreur (Ex : 1 01) indique dequel groupe fonctionnel de la chaudiere provient le problème

1 - Circuit Primaire
2 - Circuit Sanitaire
3-Carte Electronique
4-Carte Electronique
5-Allumage
6 - Entre air-sortie fumées

Fonction hors-gel

La chaudière est équipée d'un dispositif qui contrôle la température de sortie de l'échangeur telle que si la température descend sous les 8^ , il démarre la pompe (circulation dans installation de chauffage) pour 2 minutes. Àpres les deux minutes de circulation :

a) si la température est d'au moins 8^ la pompe s'arrête,
b) si la température est entre 4^ et 8^ , la circulation continue 2 minutes de plus,
c) si la température est inférieure à 4^ , le brûleur s'allume en chauffage à la puissance minimale jusqu'à ce que la température de sortie atteigne 33^ . Le brûleur s'éteint alors et la pompe continue à fonctionner encore deux autres minutes.

Si la chaudière est équipée d'unallon, un second dispositif contrôle la température sanitaire. Si celle-ci devient inférieure à 8^ , la vanne distributrice bascule en position sanitaire et le brûleur s'allume jusqu'à ce que la température attaigne 12^ . Cela est suivé une post-circulation de 2 minutes.

La fonction hors-gel ne peut fonctionner correctement que si :

• la pression de l'installation est correcte,
• la chaudière est alimentée électriquement,
• la chaudière est alimentée en gaz,
  -aucun arrêt de sécurité ou verrouillage n'est en cours.

Tableau des codes erreur

Circuit primaire
Afficheur	Description
1 01	Surchauffe
1 02	Capteur de pression court-circuité ou non connecté
1 03	Circulation insuffisante
1 04
1 05
1 06
1 07
1 08	Manque d'eau (demande de replissage)
1 09	Pression installation > 3 bar
1 10	Sonde sortie échangeur principal ouverte court-circuitée
1 12	Sonde entrée échangeur principal ouverte court-circuitée
1 14	Sonde externe chauffage ouverte court-circuitée
1 15	Thermostat plancher ouvert
1 18	Problème sur sonde circuit primaire
1 P1	Circulation insuffisante
1 P2
1 P3
1 P4	Manque d'eau (demande de replissage)
Circuit sanitaire
2 01	Sonde sanitaire ouverte court-circuitée
2 02	Sonde gallon solaire ouverte court-circuitée (kit solaire)
2 03	Sonde gallon ouverte court-circuitée
2 04	Sonde collecteur solaire ouverte court-circuitée (kit solaire)
2 05	Sonde d'entrée sanitaire ouverte court-circuitée (kit solaire)
2 07	Surchauffe collecteur solaire (kit solaire)
2 08	Température basse sur le collecteur solaire (kit solaire)
2 09	Surchauffe ballon
Carte électronique (interne)
3 01	Erreur EEPROM
3 02	Erreur de communication
3 03	Erreur carte principale
3 05	Erreur sur la carte principale
3 06	Erreur sur la carte principale
3 07	Erreur sur la carte principale
3 P9	Prévoir maintenance
Carte électronique (externe)
4 01	Sonde d'ambiance ouverte court-circuitée
Allumage
5 01	Absence de flamme
5 02	Détection de flamme avec la vanne gaz fermée
5 P1	Echec lors de la première tentative d'allumage
5 P2	Echec lors de la deuxième tentative d'allumage
5 P3	Décollement de flamme
Entrée air / sortie fumées
6 05	Sonde fumée ouverte court-circuitée
6 09	Surchauffe fumée
6 10	Thermofusible ouvert
6 P9	Surchauffe fumée
Périphérique (MCD)
7 01	Sonde départ chauffage zone 2 ouverte court-circuitée
7 02	Sonde retour chauffage zone 2 ouverte court-circuitée
7 03	Sonde départ chauffage zone 3 ouverte court-circuitée
7 04	Sonde retour chauffage zone 3 ouverte court-circuitée
7 05	Sonde séparateur hydraulique ouverte court-circuitée
7 06	Surchauffe zone 2
7 07	Surchauffe zone 3

L'entretien est une opération essentielle pour la sécurité, le bon fonctionnement et la durée de vie de la chaudière. Il doit être effectué conformément aux reglementations en vigueur. Il est conseilé d'effectuer périodiquement l'analyse de la combustion pour contrôler le rendement et la pollution généres par la chaudière en fonction des normes en vigueur.

Avant de procéder aux opérations d'entretien :

• couper l'alimentation électrique en positionnant l'interrupteur bipolaire externe à la chaudière sur OFF,
  -fermerle robinet gaz
  -fermer les robinets d'eau du circuit de chauffage et d'eau chaude sanitaire.

Remarques générales

Il est recommendé d'effectuer au moins une fois par an les contrôles suivants:

1. Contrôle visuel de l'etat général de l'appareil.
2. Contrôle de l'étanchéité du circuit d'eau avec évientuèlement changement des joints et contrôle de l'étanchéité.
3. Contrôle de l'étanchéité du circuit de gaz avec éventuellesment changement des joints et contrôle de l'étanchéité.
4. Contrôle visuel de la combustion et au besoin, démontage et nettoyage du brûleur et des injecteurs.
5. Nettoyage de l'oxydation sur la sonde de détéction de flamme à l'aide d'une toile émeri.
6. Demontage et nettoyage, si besoin est de la salle de combustion.
7. Nettoyage de I'exchangeur principal.

8. Contrôle du fonctionnement du système de sécurité du chauffage:

9. sécurité température limite.

10. Contrôle du fonctionnement du système de sécurité du circuit gaz:

11. sécurité absence de gaz ou de flâme (ionisation).
12. Contrôle de l'efficacité de la production d'eau chaude (verification du début et de la température).
13. Contrôle général du fonctionnement de l'appareil.

Nettoyage de I'échangeur primaire

Pour acceder à l'échangeur principal, il faut déposer le brûleur. Laver le avec de l'eau et du détergent

en se servant d'un pinceau non métallique. Rincer à l'eau.

Nettoyage du siphon

Pour acceder au siphon, dévisser le système de récepération de la condensation situé en bas à gauche. Laver avec de l'eau et du détergent.

Remonter le dispositif de récepération de la condensation à l'emplacement voulu.

Nota. En cas d'arrêt prolongé de l'appareil, replir le siphon avant tout nouvel allumage.

L'absence de rétablissement du niveau de l'eau dans le siphon peut s'avérer dangereuse car des gaz brûlés peuvent envahrir la piece.

Test de fonctionnement

Après avoir effectué des opérations d'entretien, réimplir eventuèlement le circuit de chauffage à la pression recommandaee et purger l'installation.

Vidange du circuit chauffage ou utilisation de produit antigel

La vidange de l'installation doit etre effectuee comme suit:

• arrêté la chaudière et mettre l'interrupteur bipo- laire externe en position OFF.
  -fermerle robinetgaz,
• libérer la soupape automatique de dégazage,
• ouvrir la soupape de l'installation,
• ouvrir le robinet de purgege de la chaudière avec une clé 6 pans de 8

• ouvr les différentes purges aux points les plus bas de l'installation (prévus à cet effet).

S'il est prévu de garder l'installation à l'arrêt dans des régions où la température ambiente peut descendre en hiver au-dessous de 0^ , nous conseillons d'ajouter du liquide antigel dans l'eau de l'installation de chauffage pour éviter d'avoir à procéder à des vidanges répetés. En cas d'utilisation d'un tel liquide, contrôle sa compatibilité avec l'acier inox dont est constitué l'échangeur principal de la chaudière.

Nous conseillons l'utilisation de produits antigels contenant du GLYCOL de la série PROPYLENIQUE anti-corrosif (par exemple le CILLICHEMIE CILLIT cc 45 qui est atoxique et qui possede en meme temps une fonction d'antigel, anti-incrustation et anticorrosion) selon les doses prescrites par le fabricant et en fonction de la temperture minimum prévue.

Contrôler périodiquement le pH du mélange eau-antigel dans le circuit et le replacer lorsque la valeur mesurée est inférieure à la limite prescrite par le producteur de l'antigel.

NE PAS MÉLANGER DIFFÉRENTS TYPES D'ANTI-GEL.

Le constructeur n'est pas responsable en cas de dommages causés à l'appareil ou à l'installation en raison d'une'utilisation d'antigels ou d'additifs non

appropriés.

Vidange de l'installation sanitaire

Dés qu'il existe un risque de gel, l'installation sanitaire doit être vidangée de la manière suivante:

-fermerle robinet d'arrivalde eude l's installation,
- ouvrir tous les robinets de l'eau chaude et de l'eau froide,
- vider par les points les plus bas de l'installation (s'il y en a de prévus).

ATTENTION

Vider les composants qui pouraient contérer de l'eau chaude en activant la vidange avant de les manipuler.

Retirer le calcaire des composants en suivant les indications figurant dans la fiche de sécurité du produit utilisé. Effectuer cette opération dans une zone aérée, en portant les vêtements de protection nécessaires, en évitant de mélanger des produits et en protégeant l'appareil et les objets à proximité.

Refermer hermetiquement les ouvertures permettant la lecture des indications de pression ou de régulation du gaz.

Veiller à ce que la buse soit compatible avec le gaz. En cas de présence d'une odeur de brûlé, de gaz ou de fumée libérée par l'appareil, couper l'alimentation électrique à l'aide de l'interrupteur bipolaire externe, fermer le robinet d'acciviée de gaz, ouvrir les fenêtres et contacter un professionnel qualifié.

Informations pour l'Usager

Informer l'usage sur les modalités de fonctionnement de l'installation. En particulier lui délivrer le manuel d'instruction, en l'informatant qu'il doit être conservé à proximité de l'appareil.

En outre, informer l'usage sur les tâches qui lui incombent:

• Contrôlepériodiquement la pression de I'eau de l'installation,
• Rétablit la pression et dégazer l'installation si besoin,
• Régler les consignes et les dispositifs de régulation pour une correcte et plus économique gestion de l'installation,
• Faire exécuter, comme la réglementation le prévoit, l'entretien périodique de l'installation,
• Ne modifier, eneldom cas, les réglages d'alimentation d'air de combustion et du gaz de combustion.

NOTE GEN.	Modèle		25 kW	30 kW	35 kW
	Certification CE (pin)		0085BR0347
	Catégorie		II2Esi3P
	Type chaudière		B23 B23p B33 C13 C33 C43 C53 C83
CARACTERISTQUÉS ÉNERGÉTIQUÉS	Débit calorifique nominal max/min (Pci) Qn	kW	22,0/5,5	28,0/6,5	31,0/7,0
	Débit calorifique nominal max/min (Pcs) Qn	kW	24,4/6,1	31,1/7,2	34,4/7,8
	Débit calorifique nominal sanitaire max/min (Pci) Qn	kW	25,0/5,5	30,0/6,5	34,5/7,0
	Débit calorifique nominal sanitaire max/min (Pcs) Qn	kW	27,8/6,1	33,3/7,2	38,3/7,8
	Puissance utile max/min (80°C-60°C) Pn	kW	21,6/5,2	27,4/6,2	30,3/6,7
	Puissance utile max/min (50°C-30°C) Pn	kW	23,5/6,0	30,0/6,9	33,2/7,4
	Puissance utile max/min sanitaire Pn	kW	25,0/5,0	30,0/6,0	35,0/6,0
	Rendement de combustion (aux fumées)	%	97,9	97,9	97,8
	Rendement au débit calorifique nominal (60/80°C) Hi/Hs	%	98,0/88,2	98,0/88,2	97,6/87,9
	Rendement débit calorifique nominal (30/50°C) (condensation) Hi/Hs	%	107,0/96,4	107,0/96,4	107,0/96,4
	Rendiment à 30 % à 30°C (condensation) Hi/Hs	%	108,0/97,3	108,0/97,3	107,2/96,5
	Rendiment à 30 % à 47°C Hi/Hs	%	101,0/90,9	98,2/88,4	98,9/89,1
	Rendiment au débit calorifique minimum (60/80°C) Hi/Hs	%	95,0/85,5	95,6/86,1	95,0/85,5
	Etoiles de Rendement (dir. 92/42/EEC)	étoile	****	****	****
	Classe Sedbuk	classe	A	A	A
	Perte à l'arrêt (ΔT = 50°C)	%	0,2	0,1	0,1
	Perte au niveau des fumées brûleurs en fonctionnement	%	2,1	2,1	2,2
EMISSIONS	Pression air disponible	Pa	137	141	128
	Classe Nox	classe	5	5	5
	Température des fumées (G20) (80°C-60°C)	°C	63	63	65
	Teneur en CO2 (G20) (80°C-60°C)	%	9,0	9,0	9,0
	Teneur en CO (0%O2) (80°C-60°C)	ppm	< 100	< 100	< 100
	Teneur en O2 (G20) (80°C-60°C)	%	4,5	4,5	4,5
	Débit maxi des fumées (G20) (80°C-60°C)	Kg/h	41,2	49,4	54,7
	Excès d'air (80°C-60°C)	%	27	27	27
CIRCUIT CHAUFFAGE	Pression de gonflage vase d'expansion	bar	1	1	1
	Pression maximum de chauffage	bar	3	3	3
	Capacité vase d'expansion	I	6	6	6
	Contenance maximum d'eau dans l'installation (75°C-35°C)	I	100/300	100/300	100/300
	Température de chauffage min/max (plage haute température)	°C	35/82	35/82	35/82
	Température de chauffage min/max (plage basse température)	°C	20/45	20/45	20/45
CIRCUIT SANITAIÈRE	Température sanitaire min/max	°C	40/65	40/65	40/65
	Débit spécifique en sanitaire (ΔT=30°C)	I/mn	13,0	15,3	18,0
	Quantité d'eau chaude ΔT=25°C	I/mn	15,6	18,4	21,6
	Quantité d'eau chaude ΔT=35°C	I/mn	11,1	13,1	15,4
	Etoile comfort sanitaire (EN13203)	étoile	***	***	***
	Débit minimum d'eau chaude	I/mn	< 2	< 2	< 2
	Pression eau sanitaire max/min	bar	7/0,3	7/0,3	7/0,3
ELECTRIQUE	Tension/fréquence d'alimentation	V/Hz	230/50	230/50	230/50
	Puissance électricue absorbée totale	W	114	115	115
	Température ambiente minimum d'utilisation	°C	5	5	5
	Niveau de protection de l'installation électrique	IP	X5D	X5D	X5D
	Poids	kg	43	46	46

MTS

GROUP

Le Carré Pleyel - 5, rue Pleyel

93521 Saint-Denis - France

Tel : [phone]

fax : [phone]

[e-mail]

www.mtsgroup.com

www.chaffoteaux.fr

Service Client

0155849494

Trouvez la Station Technique la plus proche de chez vous à l'adresse suivante

www.chaffoteaux.fr, rubrique Service.

Il suffit d'entrez le numero de voser département et le type d'appareil a

dépanner, alors les coordonnées de nos partenaires régionaux les plus proches vous seront transmises
