MODE D'EMPLOI CHAFFOTEAUX & MAURY MIRA C GREEN 25 FR ULTRA CHAFFOTEAUX ET MAURY

Chauffage + eau chaude sanitaire instantanée

Modèle étanche à flux forcé

Notice d'installation et d'emploi

CHAFFOTEAUX

& MAURY

Dénomination de la chaudière :

Elexia II FF

Sommaire

1- Description générale 4 2- Caractéristiques dimensionnelles 6 3- Caractéristiques hydrauliques 7 4- Conditions d'installation 8 5- Pose de la barrette robinetterie 11 6- Pose de la chaudière 12 7- Raccordements électriques 13 8- Mise en service 15 9- Montage de l'habillage 20 10- Commands 21 11- Conduite 22 12- Entretien 24 13- Sécurité d'évacuation des produits de combustion 24 14- La garantie 24 15- Conseils pratiques 25 16- Changement de gaz 25 17- Caractéristiques techniques 26 18- Incidents de fonctionnement en dernière page

1 - Description

La chaudière est livrée en 3 colis :

• l'un constitué du kit de préfabrication,
• l'autre, de la chaudière.
• le troisième, au besoin, du kit de traversée de mur concentrique horizontale ou de sortie verticale concentrique.

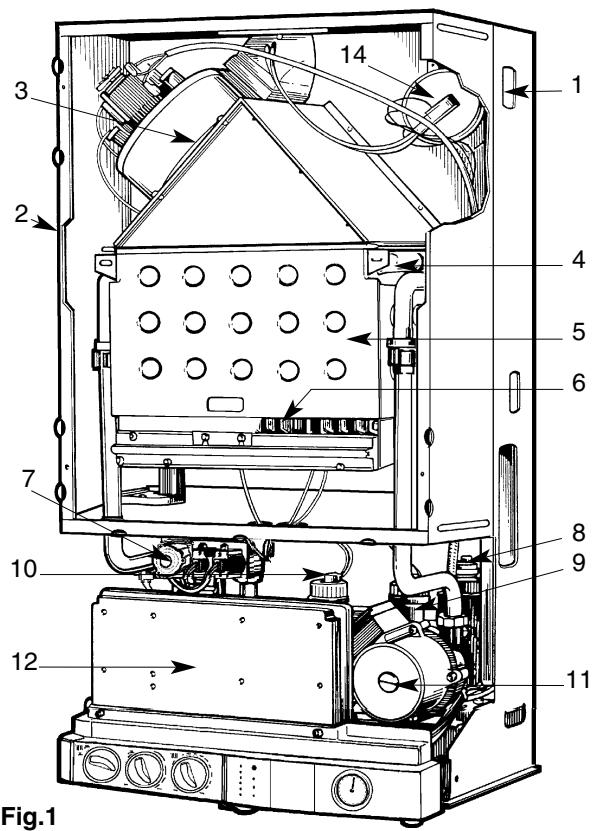

Sous son habillage monobloc, la chaudière comprend :

1. Châssis en tôle d'acier avec le vase d'expansion en partie arrêté.
2. Caisson étanche.
3. Hotte d'extraction avec extracteur monovitesse.
4. Echangeur principal en cuivre
5. Chambre de combustion
6. Brûleur multigaz en acier inoxydable responsable :
7. une nourrice démontable équipée des injecteurs
8. deux électrodes d'allumage
9. une électrode de détention de flamme
10. Partie gaz comprenant :
11. une électrovanne de régulation
12. deux électrovannes de sécurité
13. une prise de pression
14. Dégazeur automatique
15. Débistat chauffage
16. Débistat eau chaude sanitaire
17. Circulateur
18. Boîtier électronique

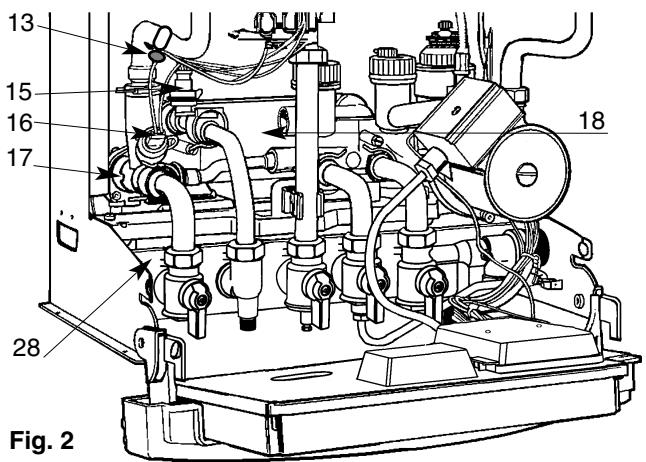

1. Sécurité de surchauffe
2. Pressostat de contrôle d'évacuation des produits de combustion (fig. 1, page 4)
3. Thermistance eau chaude sanitaire
4. Thermistance chauffage
5. Vanne 3 voies
6. Echangeur sanitaire à plaques en acier inoxydable.
7. Commutateur ARRET «●»/ETE « »/

HIVER

Fig. 3

1. Bouton de réglage température eau chaude sanitaire
2. Bouton de réglage température chauffage
3. Indicateur de température chauffage
4. Voyant vert de mise sous tension
5. Voyant orange de fonctionnement brûleur
6. Voyant rouge de mise en sécurité
7. Bouton poussoir de réarmement
8. Manomètre circuit chauffage
9. Barrette robinetterie.

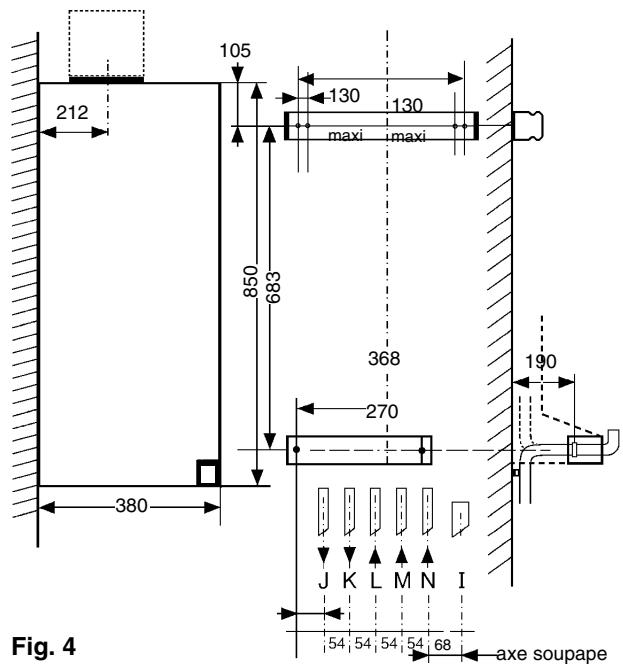

2 - Caractéristiques dimensionnelles

3 solutions de raccordement au besoin :

-type C12 ou C42 -type C32xx

Cotes en mm TYPE C12 OU C42

TYPE C32 xx

Évacuation soupape sécurité J Départ chauffage K Départ eau chaude sanitaire L Arrivée gaz M Arrivée eau froide sanitaire N Retour chauffage

Poids vide 45 kg

3 - Caractéristiques hydrauliques

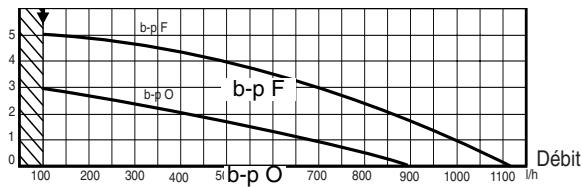

Diagramme de la pression disponible en fonction du débit (en sortie de chaudière).

C Fig. 6

Diagramme de contenance en eau.

La chaudière est livrée de série avec un by-pass régulable.

Le diagramme (fig. 5) indique les courbes de fonctionnement avec by-pass fermé «b-p F» et by-pass ouvert «b-p O». La zone intermédiaire correspond à la plage de réglage.

Réglages : voir page 16, § 8.2.

Le débit minimal nécessaire pour assurer le fonctionnement correct du circuit chauffage central est de 100 l/h. (Robinets thermostatiques fermés).

Fig. 5

La chaudière est équipée d'un vase d'expansion sous pression. Volume maxi du vase d'expansion : 7,1 litres.

Pression de gonflage: 0,7 bar.

Note: - Pf = Pression à froid, en bar

• C = Capacité de l'installation, en litres.

La capacité en eau d'une installation sous pression varie avec :

• la température moyenne de fonctionnement en °C,
• la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l'installation et l'axe du vase d'expansion).

Par exemple : Pour une maison ayant une hauteur statique de 8 m, il faudra remplir à froid l'installation à une pression minimale de 0,8 bar.

Dans ce cas et pour une température moyenne de °C dans l'installation, la capacité maximale de l'installation sera de 165 litres.

La pression minimale de remplissage à froid de l'installation est de 0,7 bar. Elle devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10.

Conditions reglementairs d'installation et d'entretien

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leurs dépendances.

• Arrêté du 5 février 1999 modificatif de l'arrêté du 2 août 1977

Après remplacement d'une chaudière à l'identique (axe et emprise de l'appareil antérieur), l'installateur est tenu d'établir un certificat de conformité « modulo 4 »

• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).
• Règlement Sanitaire Départemental.

Protection du réseau d'eau potable

La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.

Un disjoncteur NF est placé sur la barrette robinetterie de la chaudière (voir page 11, Fig. 8, repère 40).

• Norme NF C 15-100 - Installations électriques à basse tension - Règles.

Conditions reglementaies d'installation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

Prescriptions générales

pour tous les appareils :

• Articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

• Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc.).

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 Implantation de la chaudiere

L'axe de la ventouse extérieure doit être placé à une distance de 0,40 m au moins de toute baie ouvrante et à une distance de 0,60 m minimum de tout orifice de ventilation (selon le type de sortie choisi, se reporter à la notice du kit d'évacuation).

Conditions d'installation (suite)

Dans le cas d'installation d'une chaudière dans une salle d'eau, se conformer aux règles particulières de sécurité de la norme NF C 15-100 (chapitre 7).

• Ne pas installer la chaudière au-dessus des plaques de cuisson, du four, et en général au-dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d'en alterer le fonctionnement.
• Prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 50 kg environ).
• Prendre des précautions pour limiter les nuisances acoustiques.

Circuit d'eau chaude sanitaire

Eviter les pertes de charge excessives.

Dans le cas d'une durée de l'eau supérieure à 25°TH, prévoir un traitement de l'eau.

En cas de présence d'un clapet anti-retour, un dispositif permettant l'expansion est nécessaire (disponible en option).

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 100 l/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dus à la corrosion, sont susceptibles de se produire lorsque l'installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes, il est souhaitable d'utiliser un inhibiteur de corrosion.

En cas de traitement, prendre toute précaution pour éviter que l'eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l'installation ; ainsi que des robinets de vidange aux points bas.

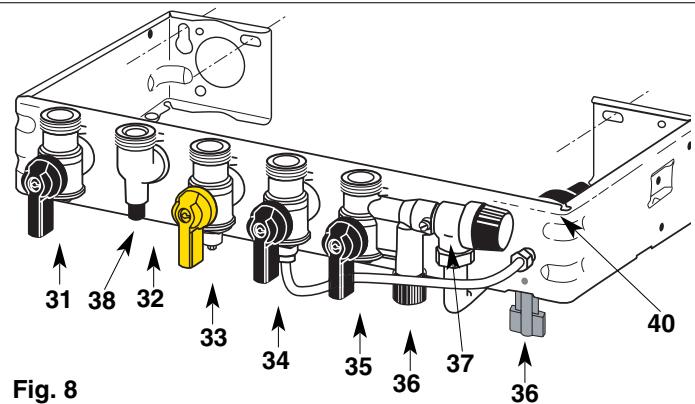

Description de la barrette robinetterie

Robinets représentés ouverts

1. Robinet départ chauffage.
2. Départ eau chaude sanitaire.
3. Robinet gaz.
4. Robinet d'alimentation eau-froide avec limiteur de débit.
5. Robinet retour chauffage.
6. Robinet de replissage et d'isolement du circuit chauffage (boutons gris).
7. Soupape de sécurité chauffage.
8. Vis de vidange
9. Disconnecteur.

5.1 PREFABRICATION

Pour la pose de la barrette robinetterie et des pattes d'accrochage

• Présenter le gabarit fourni pour la préfabrication à l'endroit retenu.
• Tenir compte des préconisations d'installation : se référer à la notice d'installation du kit d'évacuation.

5.2 Raccordement des canalisations

Lors de la fourniture, les douilles de raccordement ne sont pas incluses dans le kit de préfabrication.

Diversifiés de raccords (pour 1ère installation, pour remplacement de chaudières Chaffoteaux et Maury ou autres marques) sont disponibles chez les grossistes. Vérifier la présence du limiteur de début "L" (Fig. 10a) sur l'entrée du robinet d'eau froide.

Soupape de sécurité et disconnecteur (fig. 8)

L'orifice de vidange de la soupape de sécurité "37" et celui du disconnecteur "40" placés sur la barrette robinetterie doivent obligatoirement être raccordés à une canalisation d'eau usée.

Nettoyage de l'installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l'installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.

Proscir tout solvant ou hydrocarbure aromatique (essence, pétrole...).

6 - Pose de la chaudière

• Dévisser les 4 vis "A" (Fig. 9) de fixation de l'habillage;
• Enlever l'habillage.
• Présenter la chaudière au-dessus de la barrette, la faire descendre en appui sur celle-ci (Fig. 10).
• Mettre en place les différents joints, “G” (caoutchouc) sur le gaz, plus le filtre eau “F” sur l'eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (Fig. 10 a).
• Effectuer le montage du dispositif d'évacuation selon le type de raccordement choisi, en se reportant à la notice de montage livrée avec le kit (sortie horizontale concentrique ou sortie verticale concentrique).

Fig. 9

Fig.10 a

Fig. 10

7 - Raccordements électriques

Fig. 11

Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm, doit être prévu dans l'installation fixe d'alimentation de la chaudière.

La chaudière doit être raccordée à une canalisation fixe à l'aide de câbles rigides.

Emplacement des raccordements :

Les raccordements électriques s'effectuent à l'arrière du boîtier électronique de la chaudière, à l'aide d'un connecteur.

Les arrivées des câbles rigides d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur de la barrette robinetterie près de la vis de fixation droite.

Prévoir entre l'arrivée au mur des câbles et le connecteur une longueur libre de 50 cm minimum.

• L'alimentation secteur de la chaudière s'effectue avec un câble 3 conducteurs (mono 230 volts - Phase, Neutre et Terre).
• un thermostat d'ambiance 2 fils ou 3 fils (modèle à résistance anticipatrice, alimentée par le circuit 24 volts continu de la chaudière) + le fil de raccordement terre du T. A.

Accès aux raccordements électriques de la chaudière :

• Abaisser le boîtier électronique en libérant les pivots de verrouillage latéraux «P», pour accéder à la face arrière,
• Dévisser les deux vis "A" (Fig. 11) de fixation du capot de protection, ôter le capot.

Les différences de raccordements sont alors accessibles.

Raccordements électriques (suite)

schéma connecteur

La terre doit être raccordée à la vis “T” prévue à cet effet sur le boîtier électronique (voir Fig. 13).

Raccordement secteur

Raccorder sur le connecteur, l'alimentation 230 V du secteur (voir schéma Fig. 12), le fil de phase en PH, le neutre en N.

Raccordement d'un thermostat d'ambiance

À sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance : un shunt est placé entre 1 et 2 sur le connecteur.

Le raccordement d'un thermostat d'ambiance 2 fils ou 3 fils (modèle à résistance anticipatrice, alimentée par le circuit 24 volts continu de la chaudière) se fait sur le connecteur :

• raccorder le thermostat d'ambiance selon le schéma (Fig. 12):
• ôter le shunt "S" (place entre 1 et 2).
• thermostat 2 fils : entre 1 et 2;
• thermostat 3 fils : entre 1 et 2, résistance anticipatrice en 3.
• le fil de terre du T. A. doit être raccordé à la vis (T) sur le boîtier électronique
• brancher le connecteur en (C)

Raccordement d'un programmeur optionnel :

Consulter la notice du programmeur.

Fig. 13

8 - Mise en service

Fig. 14

Circuit sanitaire

Ouvrir le robinet d'eau froide "34" (Fig. 14) sur la barrette robinetterie ;

• Purger l'installation en faisant jouer aux différents robinets d'eau chaude.

Circuit chauffage

• Vérifier que les robinets de chauffage "31" (Fig. 14), de chauffage "35" (Fig. 14) sont bien ouverts;
• Ouvrir les 2 robinets de remplissage et d'isolement "36" (Fig. 14);
• Refermer ces robinets lorsque l'aiguille du manomètre "27" (Fig. 14) est supérieure à la pression déterminée en page 7;
• Purger l'installation et la chaudière et rétablir la pression à 1,5 bar.

Circuit gaz

• Ouvrir le robinet d'arrivée de gaz "33" (Fig. 14);
• Vérifier les étanchéités sur toute la ligne gaz de la chaudière.
• Purger le circuit gaz.

8.2 - REGLAGES

La chaudière est livrée réglée : by-pass ouvert 4 tours, TA coupe brûleur, puissance maxi, fonctionnement modulant. Si l'installation le nécessite, il est possible d'effectuer des réglages particuliers.

Réglage du bypass circuit chauffage

La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation.

Agir sur la vis "d" (Fig. 15) de réglage du by-pass, visible sous la barrette hydraulique (dévisser pour ouvrir) afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes du diagramme (Fig. 16).

Repérage des courbes sur le diagramme :

(Fig. 16)

-b-pF : by-pass fermé. - 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours. -b-pO : by-pass ouvert en grand.

Fig. 15

Fig. 16

Fig. 18

Pour ces réglages, intervenir à l'arrière du boîtier électronique (en l'avant fait pivoter pour l'abaisser).

Mettre la chaudière hors tension.

Choix du mode de régulation :

• Fonctionnement sans thermostat d'ambiance, le shunt "S" est placé sur le connecteur "C".
• Fonctionnement avec thermostat d'ambiance :

Le shunt "S" est retiré et le T. A. est raccordé (voir raccordements électriques page 14).

• T. A. en coupure du gaz et du circulateur (le circulateur s'arrête après une temporisation de 3 min) (Réglage d'usine), le commutateur "1" est placé sur la gauche.
• T. A. en coupure électrovannes, le circulateur restant en fonction, placer le commutateur "1" sur la droite.

Remarque :

Pour améliorer le comportement sanitaire, une temporisation de 3 minutes intervient après chaque usage sanitaire : il est donc normal que le chauffage ne redémarre qu'après ce laps de temps.

Pour la maintenance, cette temporisation peut être annulée manuellement en appuyant sur le bouton de réarmement "26" (Fig. 3).

Choix du mode de fonctionnement du brûleur :

Pour accéder à ce réglage, il est nécessaire de démonter le bandeau esthétique de la chaudière :

• retirer l'habillage et faire basculer le boîtier électrique.
• retirer le clip de fixation du manomètre.
• replacer le boitier en position verticale.
• retirer les 2 vis de fixation du bandeau et le dégrafer du boîtier.

Les réglages se trouvent derrière le bouchon en caoutchouc.

Réglages sur la carte (fig. 19):

• réglage d'usine :
• le potentiomètre P3 est réglé sur puissance nominale (^*III + )
• le potentiomètre P4 est réglé sur puissance nominale (PNOM),
• SW4A est placé sur 3 min,
• SW4B est placé sur 3 min,
• SW4C est placé sur NOR,
• SW4D est placé sur FF

Fig. 19

• P3: potentiomètre permettant de limiter la puissance chauffage (voir tableau ci-contre).
• P4 : potentiomètre permettant d'ajuster la puissance nominale de la chaudière (voir tableau ci-contre).
• SW4A : Temporisation Anti-Cycle chauffage - TAC 3 min ou 30 s.
• SW4B : Temporisation Inter-Cycle diffère le démarrage en mode chauffage après un puisage sanitaire - TIC 3 min ou 30 s.
• SW4C: permet le fonctionnement en mode chauffage modulant (position NOR) ou en "tout ou rien" (position TUR).
• SW4D : permet de sélectionner entre une chaudière CF et une chaudière FF.

Le connecteur P. O. représenté fig. 19, muni d'un shunt, est prévu pour raccorder un programmateur optionnel (voir la notice correspondante s'il y a lieu).

Les réglages effectués, replacer bouchon en caoutchouc et remonter en procédant en sens inverse.

Réglage de la puissance chauffage

Les valeurs figurant dans le tableau ci-dessous sont données à titre indicatif, pour effectuer un décalage éventuel de la puissance chauffage de la chaudière en fonction des besoins de l'installation.

Elles ne peuvent servir à calculer la puissance exacte régée de la chaudière.

Elexia II FF
Gaz :	G20	G25	PROpane	BUTANE
P. utile (kW)	Pressure embase (mm CE)	Pressure embase (mm CE)	Pressure embase (mm CE)	Pressure embase (mm CE)
7,75	11,6	14,8	41,4	29,9
9	16,7	20,8	56,1	40,5
12	30,7	37,4	96,7	70,9
15	47,6	57,4	144,6	108,2
18	67,2	80,7	200,0	152,3
21	89,6	107,2	262,84	203,2
23,25	108,3	129,3	314,8	245,9

9 - Montage de l'habillage

Fig. 20

Montage de l'habillage

Retirer le film protecteur de l'habillage.

• Présenter l'habillage (Fig. 20);
• Engager les 2 encoches de côté sur les tenons "T" du châssis;
• Vérifier que le centrage et l'aplomb sont corrects;
• Visser les 4 vis "A" de fixation de l'habillage, situées en partie inférieure (Fig. 20a).

Fig. 20a

10 - Commandes

Fig. 21

Fig. 22 - vues de dessus et de face

Tableau de bord (fig. 21)

19: Commutateur: = Arrêt / = ETE / = HIVER. 20: = Réglage de la température eau chaude sanitaire. 21: III = Réglage de la température chauffage. 22: Indicateur de température chauffage. 23: Voyant vert de mise sous tension 24: Voyant orange: brûleur en fonction. 25: Voyant rouge de mise en sécurité. 26: “RESET” Bouton poussoir de réarmement. 27: Manomètre du circuit chauffage.

Barrette robinetterie (fig. 22)

31: Robinet départ chauffage. 32: Départ eau chaude sanitaire. 33: Robinet gaz. 34: Robinet d'alimentation eau froide. 35: Robinet retour chauffage. 36: Robinets de remplissage et d'isolement du circuit chauffage. 37: Soupape de sécurité chauffage. 40: DISCONNECTEUR.

Mise en route

1. Assurez-vous que le robinet du compteur à gaz est ouvert et que votre chaudière est sous tension.
2. Vérifiez que la pression dans le circuit de chauffage est suffisante : l'aiguille du manomètre "27" doit être au minimum 0,7 bar avec 2,5 bar maxi.

Dans le cas contraire voir § 8.1 page 15. 3. Ouvrez l'arrivée du gaz en tournant le robinet gaz "33" (Fig. 22, page 20), sur la position « I »

Votre chaudière est prête à fonctionner.

Attention :

Lors de la mise en marche après un arrêt prolongé, une présence d'air dans la canalisation de gaz peut contrarier les premiers allumages.

Voir § "Incidents de fonctionnement" en dernière page.

Placez le commutateur "19" en position « » voyant vert "23" allumé; le voyant orange "24" s'allume chaque fois que le brûleur entre en fonction.

Le bouton de réglage sanitaire “20” « » permet de limiter la température de l'eau chaude.

Fig. 23

Fig. 24

Remarque:

Dans certains cas d'installation, il est possible qu'il se produise, après usage d'eau chaude, un léger réchauffement de la canalisation (et éventuellement d'un radiateur). Pour l'éviter, il suffit de fermer le robinet départ chauffage "31" (Fig. 8, page 11).

Ne pas oublier de le rouvrir en début de saison de chauffage, lorsque l'on replace le commutateur "19" (Fig. 23) en position « --- »

Pour obtenir de l'eau chaude et du chauffage

• Placez le commutateur "19" (Fig. 23) en position « iii » ; voyant vert "23" allumé ; le voyant orange "24" (Fig. 24) s'allume chaque fois que le brûleur entre en fonction.

Le bouton de réglage du chauffage "21" « III » (Fig. 23) donne la possibilité d'ajuster la température de l'eau du circuit de chauffage en fonction des besoins saisonniers.

Tournez le bouton "21" :

• vers « maxi » par temps froid,
• vers «Mini» par temps doux,

L'indicateur "22" (Fig. 24) affiche cette température.

De plus, si votre habitation est équipée d'un thermostat d'ambiance, réglez-le à la température intérieure désirée.

5. Arrêt du chauffage

• Placez le commutateur "19" en position "". La chaudière produit alors uniquement de l'eau chaude.

6. Arrêt complet de la chaudière

• Placez le commutateur "19" en position arrêt «●», extinction du voyant vert "23" (Fig. 24).
• Coupez l'arrivée du gaz en tournant le robinet "33" (Fig. 22, page 20), sur la position «STOP».

12 - Entretien

L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification par un professionnel qualifié.

Pour toutes les opérations d'entretien de votre chaudière, des formules de contrats d'entretien annuels peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

13 Sécurité d'évacuation des produits de combustion

Cette chaudière est équipée d'un système de détection du début d'extraction des gaz brûlés qui autorise le fonctionnement du brûleur. En cas d'insuffisance prolongée de début, la chaudière est mise en arrêt, voyant rouge «25» allumé faiblement.

Pour faire redémarrer la chaudière, appuyez sur le bouton de réarmement «26» (Fig. 3 page 5), le voyant rouge s'éteint, le cycle d'allumage recommence.

Important : en cas de mise à l'arrêt répétée de la chaudière, il faut remédier au défaut d'évacuation en faisant contrôler par un spécialiste la vacuité des conduits car il existe une probabilité de bouchage total ou partiel du conduit d'évacuation des produits de combustion ou du conduit d'aération de l'air frais.

Attention : ce dispositif de contrôle de l'évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d'origine peuvent être employées.

14 - La garantie

Votre chaudière est garantie pendant une période de deux ans. Le certificat de garantie vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux et Maury. Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C'est pour vous l'assurance qu'il s'est conformé à la notice d'installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié «station technique Chaffoteaux et Maury».

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiquera les mesures les plus adaptées à cette situation.

- Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé le compteur d'eau et le robinet d'eau froide de l'installation.

• ouvrir un robinet d'eau chaude,
• desserrer l'écrou de la douille de raccordement eau froide sanitaire.
• dévisser la vis "38" du raccord eau chaude sanitaire (fig. 8).

-Circuit chauffage

Prendre l'une des dispositions suivantes :

• 1) Vidanger le circuit de l'installation de chauffage
• 2) Faire mettre par un professionnel qualifié un produit antigel dans le circuit de chauffage.

La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire. - 3) Laisser tourner votre installation au ralenti en réglant le thermostat d'ambiance sur la position "hors-gel" (entre 5 et 10°C ).

16 - Changement de gaz

En cas d'adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces suivantes :

-La nourrice et son joint ; - Le diaphragme gaz, l'ensemble électrovanne et les joints correspondants.

(voir page 27, le tableau des caractéristiques techniques).

Cette opération doit être effectuée par un professionnel qualifié.

17 - Caractéristiques techniques

Puisance chauffage .......................Puisance eau chaude sanitaire variable ..........maxi :	7,75 à 23,25 kW23,25 kW
Niveau de performance : .....................Haut rendementPertes à l'arrêt : .....................inférieures àClasse IType étanche à fluxforcé :- C12 en sortie horizontalte concentrique Ø 100/60 mm-C32 «xx» en sortie verticale concentrique Ø 125/80 mm-C42 3CE pour des conduits d'évacuation :SPIRAL GAZ 3CEROLUX 3CE	B 300300 W
Débit d'air neuf requis pour l'alimentation en air decombustion (Normaux m3/h) .....................	45 Nm3/h
Débit spécifique eau chaude sanitaire (ΔT: 30 K) .....................Débit d'allumage eau chaude sanitaire .....................Débit minimal du circuit chauffage central .....................Pression minimale d'enclenchement sanitaire .....................Pression maximale circuit sanitaire .....................Pression maximale circuit chauffage .....................Température au départ chaudière régable .....................Température E-C-S régable .....................	11 l/min.2 l/min.100 l/h0,1 bar10 bar3 barde 35 à 85°Cde 40 à 60°C

Caractéristiques techniques (suite)

Tension électrique	230 volts mono - 50 Hz
Puisance électrique absorbée	150 W
Protection électrique	IP 44
Débit nominal de gaz (15°C-1013 mbar)	Débit maxi.	Débit mini.
G 20 (GN H - Lacq)...........................35,9 MJ/m3sous 20 mbar	2,74 m3/h	1,00 m3/h
G 25 (GN L - Groningue) ...30,9 MJ/m3sous 25 mbar	2,91 m3/h	1,06 m3/h
G 30 (butane)...........................45,6 MJ/kg sous 28 mbar	2,04 kg/h	0,74 kg/h
G 31 (propane)...........................46,4 MJ/kg sous 37 mbar	2,00 kg/h	0,72 kg/h

	Nat	Prop
Repérage nourrice	G20-G25	G30-G31
Marquage	1010341 NAT	1010175 PRO
Injecteurs en 1/100 de mm	123	70
Nb d'injecteurs	16	16
Diaphragme
Diamètre/repérage	6,70	6,70
Ensemble electrovanne
Repérage	GAZ NAT	BUT/PROP
Couleur du siège de clapet	noir	jaune

Solutions

La chaudière ne se met pas en marche	Absence de gazAbsence d'eauAbsence d'électricité	Faîtes les vérifications qui s'imposant(arrivée de gaz, présence d'eau,disjoncteurs, fusibles...)
	Présence d'air dans le circuit gaz	Peut survenir après un arrêt prolongé.Recommencce les opérations de mise en service, voir § 8.1. page 15.
	Coupure par le thermostat d'ambiance	Régliez le thermostat d'ambiance.
Dès que la chaudière déetecte une anomalie, elle se met en position "sécURITY", voitant rouge "25" allumé ; en cas de persistance de mise en "sécURITY", faîtes intervenir un professionnel qualifié, (si levoyant rouge «25» est allumé faiblement voir § 15 page 25)		Attendre quelques minutes,Appuyez sur le bouton de réarmement"26"(fig. 3 p.5): le voyant rouge s'éteint,le cycle d'allumage recommence.
Bruits dans l'installation de chauffage	Présence d'air ou pression insuffisante	Purgez l'installation de chauffage ou rétablissez la pression, voir § 8.1.page 15.En été, fermer le robinet départchauffage «31»(fig. 8, p. 11), ne pasoublier de le rouvrir en début de saision.
Réchauffage des radiateurs en fonctionnement ÉTÉ	Phénomène de thermosiphon au départ du circuit chauffage

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

CHAFFOTEaux & MAURY

BP 64 - 78403 - CHATOU CEDEX Tél. [phone] Fax Services commerciaux 01 34 80 59 28 Fax Services techniques 01 34 80 57 07 http://www.chaffoteaux-maury.com

Ref.: 92210-331c - 02/2000
