GX430T - Imprimante thermique ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique de bureau
Dimensions (L x l x H)	Environ 200 x 200 x 150 mm
Poids	Environ 2,5 kg
Alimentation	Bloc d'alimentation externe, entrée 100-240 V CA, sortie 24 V CC, 100 W
Fonctions principales	Impression thermique directe et transfert thermique, résolution 300 ppp, vitesse jusqu'à 4 ips, processeur 32 bits, détection laser du papier, prise en charge des langages ZPL et EPL
Entretien et nettoyage	Nettoyage régulier de la tête d'impression avec le stylet fourni, nettoyage de la platine, remplacement de la tête et de la platine si nécessaire
Sécurité	Produit laser de classe 1M, éviter l'exposition directe aux yeux, respecter les consignes de protection contre les décharges électrostatiques (ESD), ne pas toucher la tête d'impression chaude
Pièces détachées et réparabilité	Tête d'impression, platine, bloc d'alimentation, rubans, etc. Remplacement possible par un technicien qualifié
Informations générales	Marque Zebra, modèle GX430T, fabriqué par ZIH Corp., conforme FCC classe B et ICES-003 Canada

FOIRE AUX QUESTIONS - GX430T ZEBRA

Comment charger le papier dans l'imprimante GX430t ?

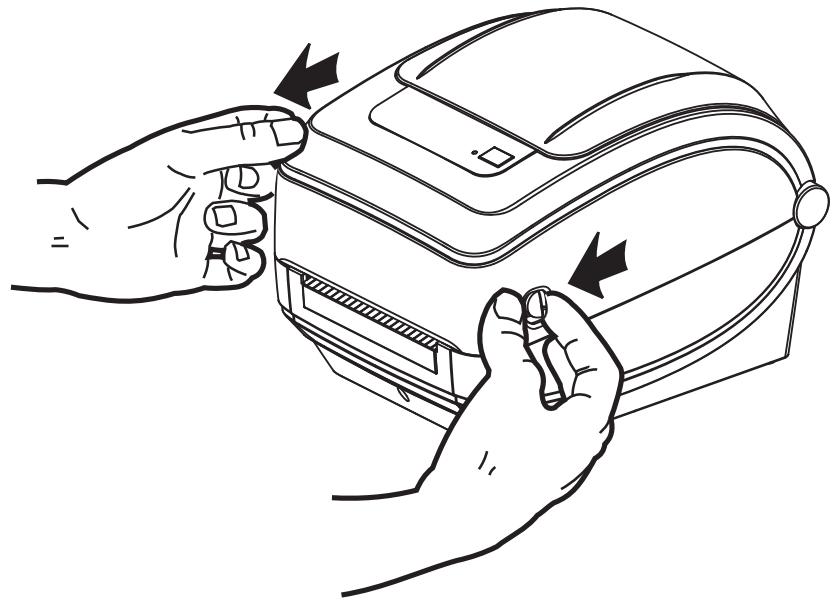

Ouvrez le couvercle supérieur, écartez les guides de papier, placez le rouleau de papier sur les supports en orientant la surface imprimable vers le haut. Passez le papier sous les guides, refermez le couvercle et appuyez sur la touche Avance pour amorcer.

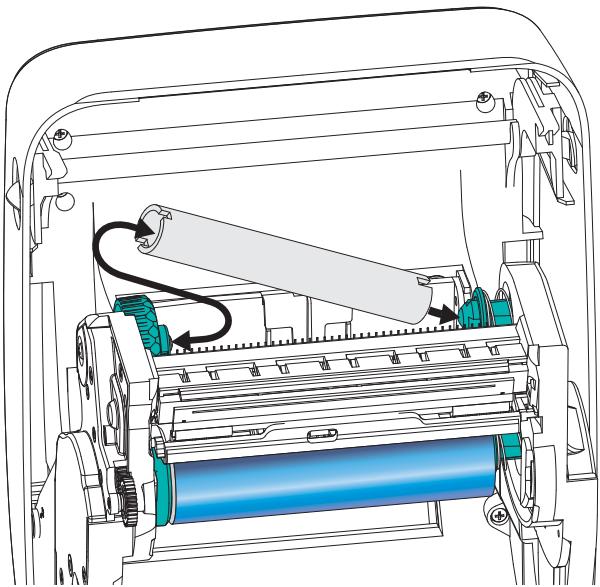

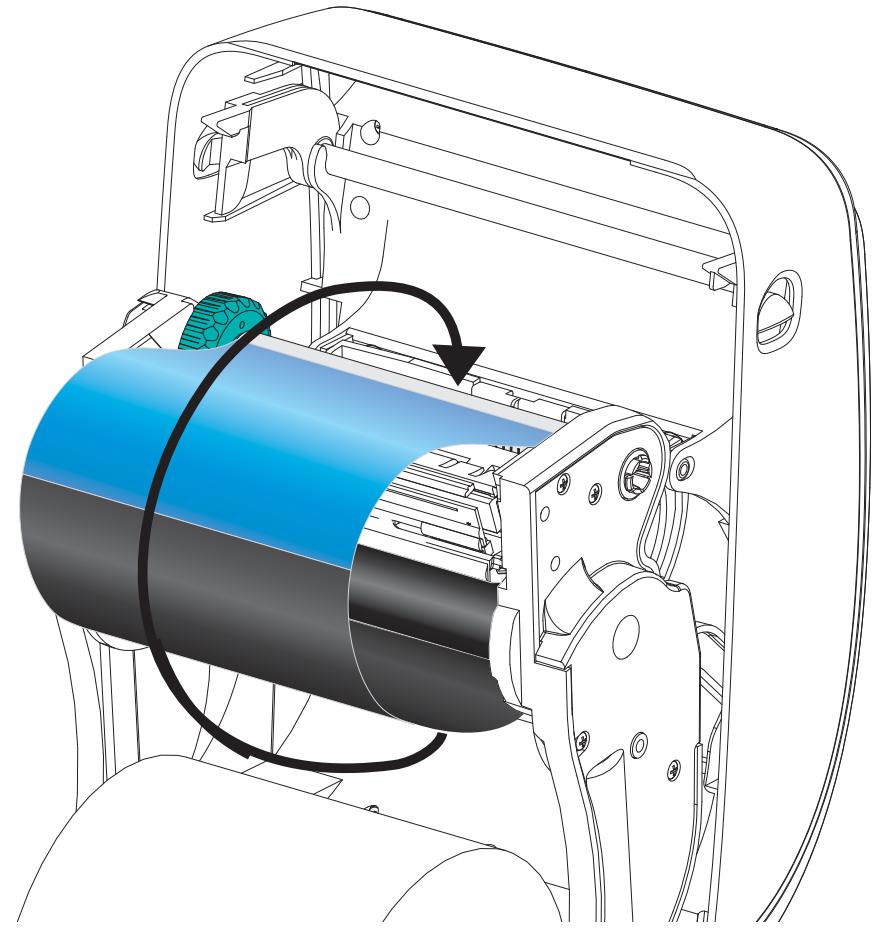

Comment installer un ruban à transfert thermique ?

Ouvrez l'imprimante, placez le rouleau de ruban sur les mandrins d'alimentation inférieurs, puis fixez l'amorce du ruban sur la bobine de récupération vide. Tournez la molette pour tendre le ruban sur la tête d'impression. Refermez le couvercle et appuyez sur Avance pour aligner le ruban.

Que faire si le voyant d'état clignote en rouge ?

Un voyant rouge clignotant indique une erreur. Vérifiez que le papier est bien chargé, que le couvercle est fermé et qu'il n'y a pas de bourrage. Si le ruban est vide, remplacez-le. Appuyez sur Avance pour reprendre l'impression.

Comment imprimer une étiquette de configuration ?

Assurez-vous que du papier est chargé et que l'imprimante est sous tension. Appuyez sur la touche Avance et maintenez-la enfoncée jusqu'à ce que le voyant vert clignote une fois (environ 2 secondes), puis relâchez. Une étiquette de configuration s'imprime.

Problèmes de qualité d'impression : quoi vérifier ?

Vérifiez le contraste (densité) et la vitesse d'impression. Nettoyez la tête d'impression à l'aide du stylet. Assurez-vous que le papier est compatible (thermique direct ou transfert). Utilisez des consommables Zebra pour éviter l'usure de la tête.

Comment calibrer l'imprimante manuellement ?

Chargez le papier, mettez l'imprimante sous tension. Appuyez sur Avance et maintenez jusqu'à 7 clignotements verts, puis relâchez. L'imprimante effectue un calibrage et imprime un profil de détection. Ceci désactive le calibrage automatique ; pour le réactiver, effectuez une réinitialisation aux valeurs usine.

L'imprimante ne détecte pas le papier, que faire ?

Assurez-vous que le papier est correctement chargé et que le type de détection (espace, marque noire, continu) correspond au papier. Effectuez un calibrage standard (2 clignotements) ou manuel (7 clignotements). Vérifiez que le capteur n'est pas obstrué.

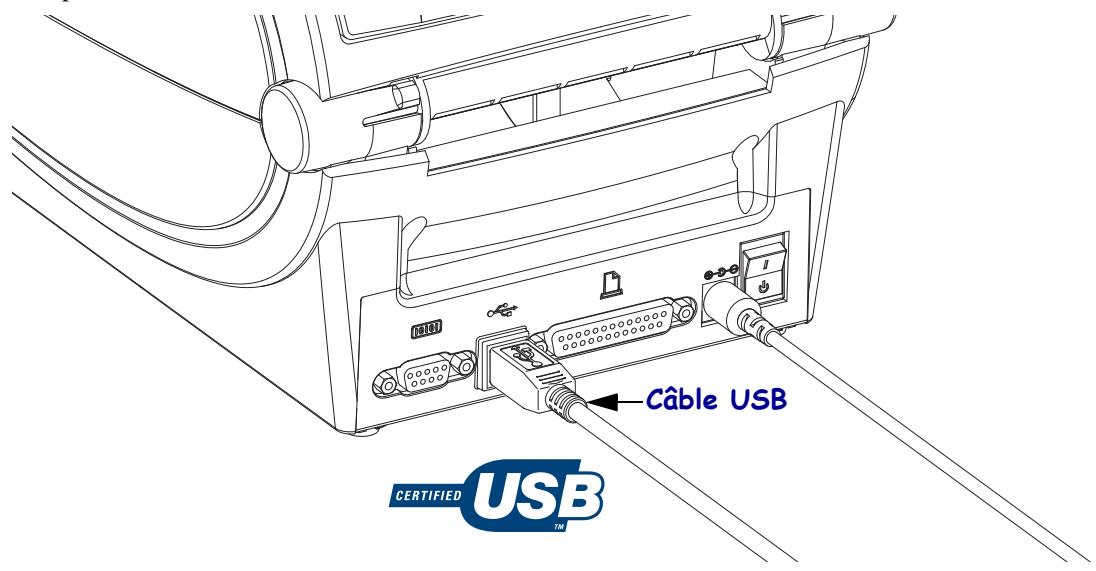

Comment connecter l'imprimante à un ordinateur ?

Utilisez un câble USB, série RS-232, parallèle ou Ethernet. Installez le pilote Zebra fourni sur le CD ou téléchargez-le sur www.zebra.com. Pour USB, le système détecte automatiquement l'imprimante. Pour le série, réglez les paramètres (débit 9600, 8 bits, sans parité, contrôle de flux matériel).

Comment nettoyer la tête d'impression ?

Mettez l'imprimante hors tension, ouvrez le couvercle. Utilisez le stylet de nettoyage fourni (imbibé d'alcool isopropylique) et frottez doucement la tête d'impression dans un mouvement latéral. Laissez sécher avant de refermer. Effectuez ce nettoyage régulièrement pour maintenir la qualité d'impression.

Que faire en cas de bourrage papier ?

Ouvrez le couvercle supérieur. Retirez délicatement le papier coincé en tirant dans le sens d'avancement. Vérifiez que la platine et les rouleaux sont propres. Rechargez le papier correctement et refermez le couvercle. Appuyez sur Avance pour reprendre.

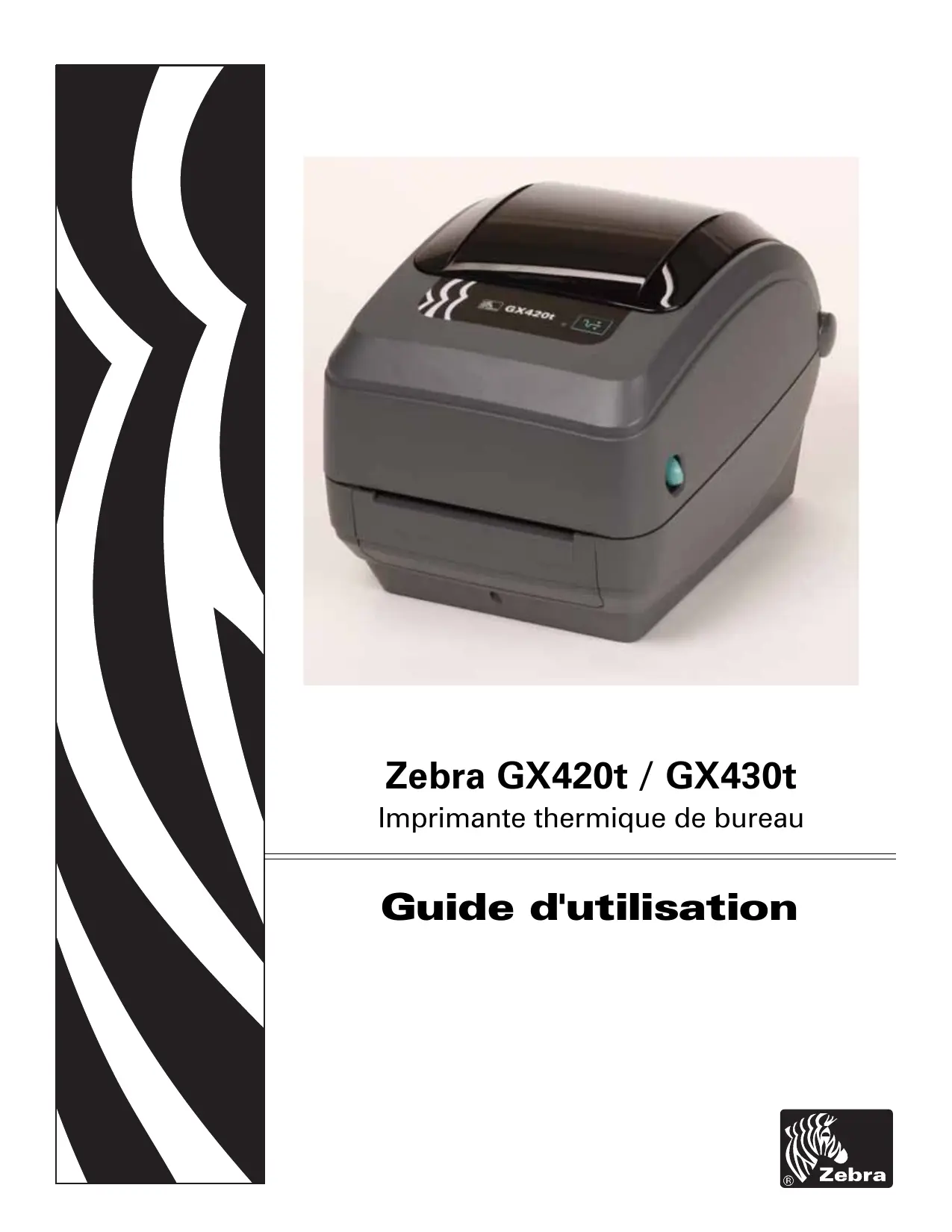

MODE D'EMPLOI GX430T ZEBRA

Imprimante thermique de bureau

Guide d'utilisation

©2008 ZIH Corp. Les droits d'auteur (copyrights) énoncés dans leprésent manuel ainsi que le logiciel et/ou microprogramme intégré à l'imprimante d'étiquettes décrits aux générantes sont la propriété de ZIH Corp. Toute reproduction non autorisée de ce manuel ou du logiciel et/ou microprogramme intégré à l'imprimante d'étiquettes pourra entraîner une peine allant jusqu'à 10 000 dollars (17U.S.C.506). Le non-respect des droits d'auteur pourra faire l'objet de poursuites judiciaires. Toutes les marques commerciales et marques déposées sont la propriété de leurs détenteurs respectifs. Tous droits réservés.

Il se peut que ce produit contienne des programmes ZPL®, ZPL II® et ZebraLink™; Element Energy Equalizer® Circuit; E^3 et les polices Monotype Imaging. Software ©ZIH corp. Tous droits réservés dans le monde entier.

ZebraLink et tous les numérios et noms de produits sont des marques, et Zebra, le logo Zebra, ZPL, ZPL II, Element Energy Equalizer circuit et E3 Circuit sont des marques déposées de ZIH Corp. Tous droits réservés dans le monde entier. Monotype®, Intellifont® et UFST® sont des marques de Monotype Imaging, Inc. déposées au United States Patent and Trademark Office et qui peuvent être déposées dans certaines juridictions.

CG Triumvirate est une marque de Monotype Imaging, Inc., qui peut être déposée dans certaines juridictions.

TrueType® est une marque de Apple Computer, Inc. déposée au United States Patent and Trademark Office et qui peut être déposée dans certaines juridictions.

Déclaration exclusive

Ce manuel contient des informations exclusives appartenant à Zebra Technologies Corporation et à ses filiales (« Zebra Technologies »). Il est destiné exclusivement à informer le personnel charge du fonctionnement et de la maintenance de l'équipement décrit ici. Ces informations exclusives ne doivent être utilisées, reproduites ou divulguées àaucun tiers, et pour quelsque but que ce soit, sans l'autorisation écrite explicite de Zebra Technologies.

Améliorations du produit

L'amélioration constante des produits fait partie de la politique de Zebra Technologies. Tous les designs et specifications sont soumis à des modifications sans préavis.

Exclusion de responsabilité

Zebra Technologies s'efforce de publier des specifications et des manuels techniques exacts. Toutefois, des erreurs peuvent se produit. Zebra Technologies se réserve le droit de corriger ces erreurs et Decline toute responsabilité en la matière.

Limitation de responsabilité

Zebra Technologies ou toute autre partie impliquée dans la création, la production ou la fourniture du produit joint (y compris matériel et logiciel) ne pourra être tenu pour responsable de dommages quels qu'ils soient (y compris, mais sans s'y limiter, les dommages consécutifs, notamment la perte de bénéfices ou de données, l'interruption d'activité) resultant de, ou liés à l'utilisation du produit ou à l'impossibilité d'utilisation de celui-ci, même si Zebra Technologies a eu connaissance de la possibilité de tels dommages. Certaines juridictions n'acceptent pas l'exclusion ou la limitation des dommages accidentels ou consécutifs, par conséquent, la limitation ou exclusion ci-dessus peut ne pas s'appliquer à votre situation.

Canadian DOC Compliance Statement (Déclaration de conformité au DOC du Canada)

Cet appeareil numérique de Classe B est conforme à la norme ICES-003 du Canada.
Cet appeareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité à la FCC

Cet apparéil est conforme aux règles définies dans la Section 15. Son'utilisation est soumise aux deux conditions suivantes :

1. il ne doit pas cause perturbations électromagnétiques et
2. il doit accepter toutes les perturbations reçues, y compris celles susceptibles d'occasionner un fonctionnement indésirable.

Cet équipement a ete teste et declare conforme aux restrictions d'exploitation des apparils numériques de classe B, conformement au chapitre 15 de la reglementation de la FCC. L'objectif de ces normes est de fournir une protection raisonnable contre toute interfeere nuisible dans un environnement residentiel. Cet équipement generne, utilise et peut emetre de l'energie de radiofrequence qui, si l'appareil n'est pas installed et utilisé conformement aux instructions contenues dans ce manuel, peut provoquer des interfrences nuisibles avec les communications radio. Toutefois, il n'y a pas de garantie que des interfrences ne puissant se produire dans une installation particuliere. Si cet apparil provoque des perturbations genantes dans les receptions radio ou television, nous vous invitons a efectuer au moins l'une des operations suivantes :

• Réorientez ou déplacez l'antenne de réception.
  Eloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise différente de celle du récepteur, sur un circuit distinct.
• Demandez l'assistance d'un distributeur ou d'un technicien experimenté en matière de radioféquences.

L'utilisateur est averti que tout changement ou modification non expressement approuve par Zebra Technologies peut annuler son droit à utiliser l'appareil. Pour garantir la conformité, cette imprimante doit être utilisée avec des cables à paires torsadées blindées.

Imprimantes Série G

Attention • PRODUIT LASER DE CLASSE 1M

• Il peut s'avérer dangereux pour les yeux d'observer la sortie laser avec certains instruments optiques (par exemple loupes d'oeil, loupes et microscopes) à une distance inférieure à 100mm .
• L'utilisation de contrôle ou d'ajustements ou l'exécution de procédures autres que celles énoncées dans ce document risque d'occasionner une exposition à des radiations dangereuses.
• Ne modifies pas ou ne tentez pas de réparer les cellules à l'intérieur du produit. Les cellules internes ne sont pas réparables.
• Ne fixez pas les cellules d'espaces (de bande) ou du distributeur (de decollage). Évitez toute exposition possible à des rayonnements laser dangereux.

Gestion environnementale

Ne jetez pas ce produit parmi des déchets municipaux non triés. Ce produit est recyclable et doit être recyclé selon les normes locales en vigueur.

Pour des informations complémentaires, visitez notre site Web à l'adresse suivante :

Adresse Web : www.zebra.com/environment

À propos de ce document

Cette section fournit des informations sur les contacts, la structure et l'organisation du document et renvoie à d'autres documents de référence.

Sommaire

Public concenre vi

Conventions typographiques VIII

Public concenné

Ce Guide d'utilisation est destiné à toute personne intervenant pour faire fonctionner ou dépanner l'imprimante.

Organisation de ce manuel

Le Guide d'utilisation est organisé comme suit :

Section	Description
Introduction à la page 1	Cette section décrit le contenu du carton d'expédition et fournit une vue d'ensemble des fonctions de l'imprimante. Elle contient également des procédures décrivant comment ouvrir et fermer l'imprimante, ainsi que signaler tout problème.
Démarrage à la page 11	Cette section décrit la mise en service initiale de l'imprimante et les procédures de chargement de papier les plus couramment utilisées.
Opérations d'impression à la page 29	Cette sectionTRAITE de la manipulation du papier et des impressions, de la prise en charge des polices de caractères et de la langue, ainsi que de la mise en service de configurations d'impression moins courantes.
Options de l'imprimante à la page 49	Cette sectionprésente et décrit brièvement les options et les accessoires courants de l'imprimante et indique comment commencer à les utiliser ou à les configurer.
Maintenance à la page 67	Cette section décrit les procédures de maintenance et de nettoyage de routine.
Dépannage à la page 81	Cette section fournit des informations sur les signalements d'erreur pouvant s'avérer utiles en cas de dépannage de l'imprimante. Elle décrit également divers tests de diagnostic.
Annexe à la page 93	Cette section contient des informations complémentaires sur l-interface, ainsi que des diagrammes de câblage afin de faciliter l'intégration entre l'imprimante et un système hôte (en général un PC).

Contacts

Site Web

Venez nous rendre visite à l'adresse : http://www.zebra.com

L'assistance technique est disponible via Internet 24 heures sur 24 et 365 jours par an.

Visitez le site http://www.zebra.com/support.

Amériques

Siège régional	Assistance technique	Service clientèle
Zebra Technologies International, LLC	Tél. : +1 877 ASK ZEBRA (275 9327)	Pour les imprimantes, pieces détachées, papiers et rubans, contactez votre distributeur ou la société Zebra.
333 Corporate Woods Parkway	Fax : [phone]
Vernon Hills, Illinois 60061.3109	Matériel : [e-mail]	Tél. : +1 877 ASK ZEBRA (275 9327)
États-Unis	Logiciel : [e-mail]	E-mail : [e-mail]
Tél. : [phone]
Numéro gratuite [phone]
Fax : [phone]

Europe, Afrique, Moyen-Orient et Inde

Siège régional	Assistance technique	Service des ventes internes
Zebra Technologies Europe Limited	Tél. : [phone]	Pour les imprimantes, pièces détachées, papiers et rubans, contactez votre distributeur ou la société Zebra.
Zebra House	Fax : [phone]
The Valley Centre, Gordon Road	Allemagne : [e-mail]	Tél. : [phone]
High Wycombe	France : [e-mail]	Fax : [phone]
Buckinghamshire, HP13 6EQ, Royaume-Uni	Espagne/Portugal : [e-mail]	E-mail : [e-mail]
Tél. : [phone]	Toutes autres régions : [e-mail]
Fax : [phone]

Asie Pacifique

Siège régional	Assistance technique	Service clientèle
Zebra Technologies Asia Pacific, LLC	Tél. : [phone]	Pour les imprimantes, pieces détachées, papiers et rubans, contactez votre distributeur ou la société Zebra.
120 Robinson Road	Fax : [phone]
#06-01 Parakou Building	E : Chine : [e-mail]
Singapour 068913	Toutes les autres régions :
Tél. : [phone]	[e-mail]	Tél. : [phone]
Fax : [phone]		Fax : [phone]

Conventions typographiques

Les conventions suivantes sont utilisées dans ce document pour transmettre certaines informations.

Couleur différente (en ligne uniquement) Les références croisées contiennent des liens hypertexte vers d'autres sections de ce manuel. Si vous consultez ce guide en ligne au format .pdf, vous pouze cliquer sur la referencia croisée (texte en bleu) pour acceder directement à son emplacement.

Exemples de ligne de commande (es exemple de ligne de commande s'affichent avec la police Courier New. Par exemple, tapez ZTools pour acceder aux scripts de post-installation dans le repertoire bin.

Fichiers et repertoires (es noms des fichiers et repertoires s'affichent avec la police Courier New. Par exemple, le fidier Zebra.tar et le repertoire /root.

Iconesutilisées

Attention • Avertissement relatif au risque de décharges électrostatiques potentielles.

Attention • Avertissement relatif au risque d'électrocution potentiel.

Attention • Avertissement relatif au risque de brûlure dû à un dégagement de chaleur excessif.

Attention • Avertissement signalant que le non-respect de consignes ou de mesures spécifiques peut entraîner des blessures corporelles.

Attention • (Sans icône) Avertissement signalant que le non-respect de consignes ou de mesures spécifiques peut endommager le matériel.

Important • Informations essentielles pour executer une tâche.

Remarque • Informations neutes ou positives renforçant ou complétant des points importants du texte principal.

Exemple • Exemple, souvent un scenario, illustrant ou clarifier une section du texte.

Sommaire

A propos de ce document .

Public concenre vi
Organisation de ce manuel. vi
Contacts vii

Site Web . vii
Amériques. VII
Europe, Afrique, Moyen-Orient et Inde . vii
Asie Pacifique . vii
Conventions typographiques VIII

1·Introduction 1

Imprimantes thermiques Série GX 2
Contenu de la boîte. 3

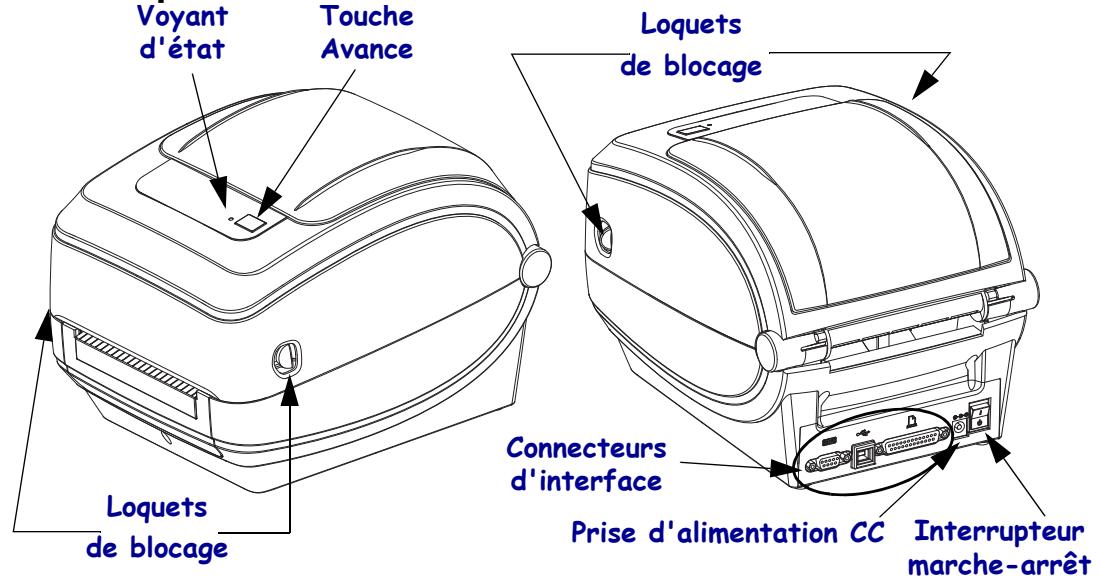

Déballage et inspection de l'imprimante 3

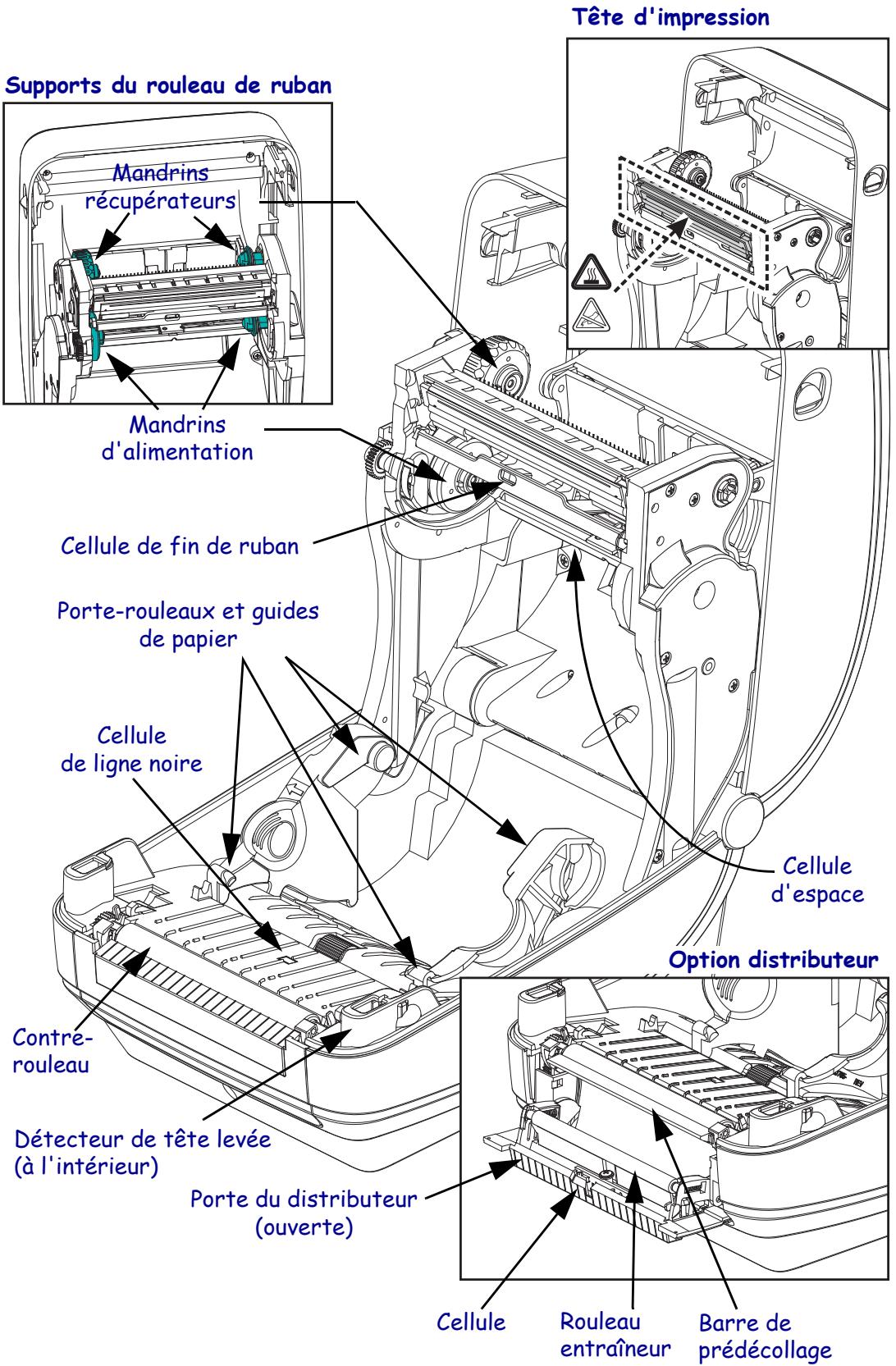

Caracteristiques de l'imprimante. 5
Boutons de commande. 7

2·Démarrage 11

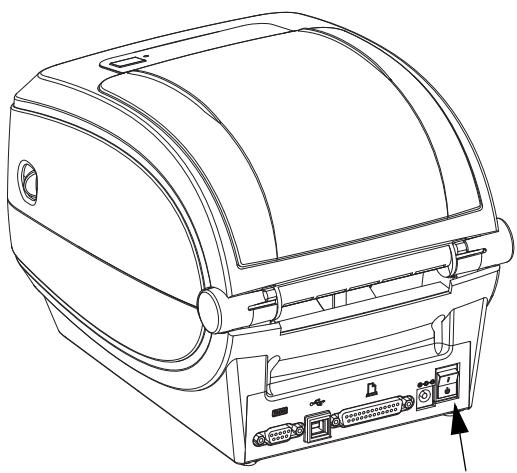

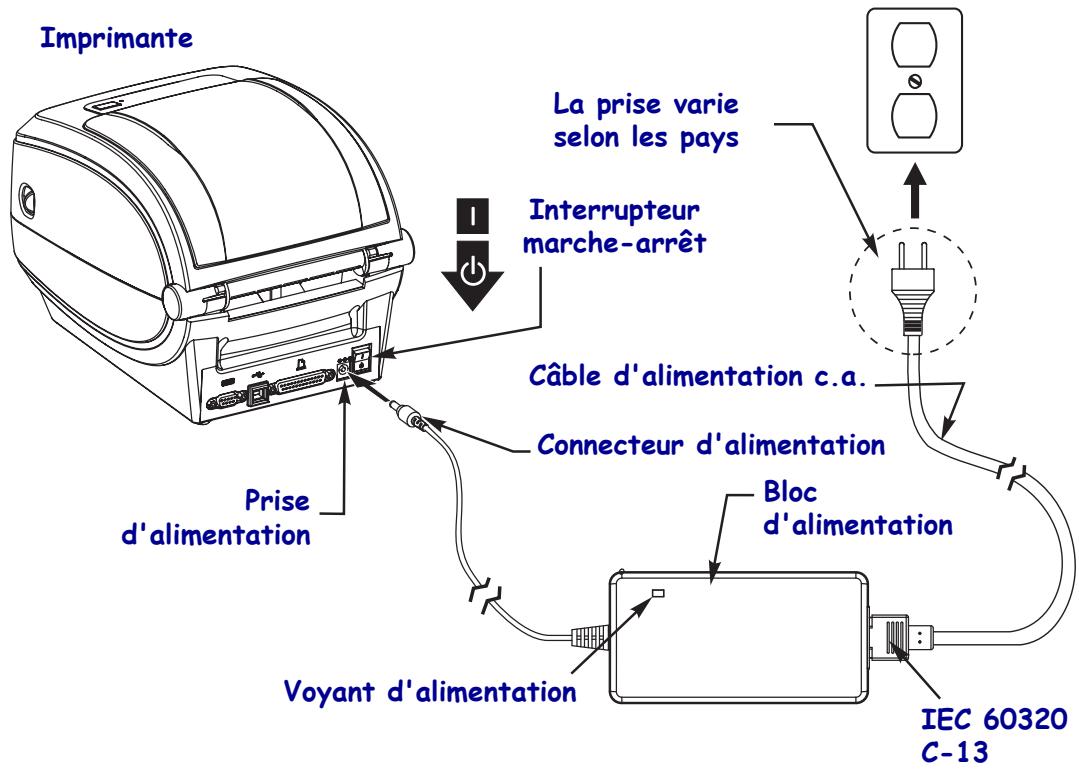

Branchementélectrique 12
Chargement du rouleau de papier 13

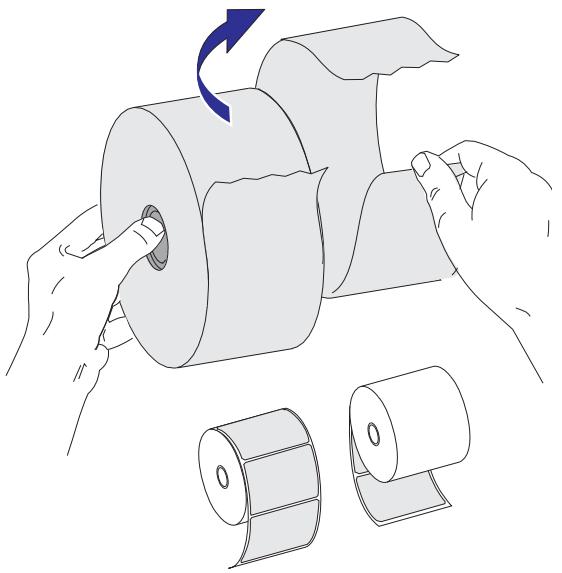

Preparation du papier 13

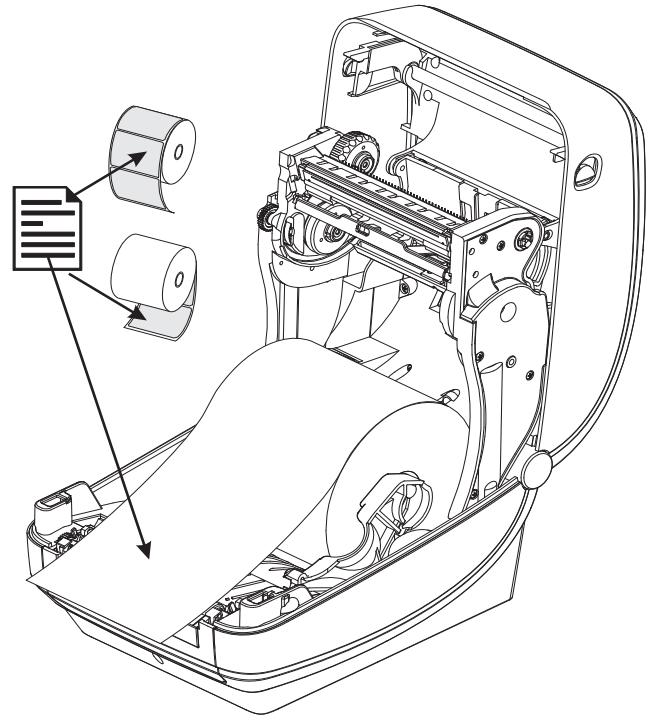

Placement du rouleau dans le compartment papier. 14

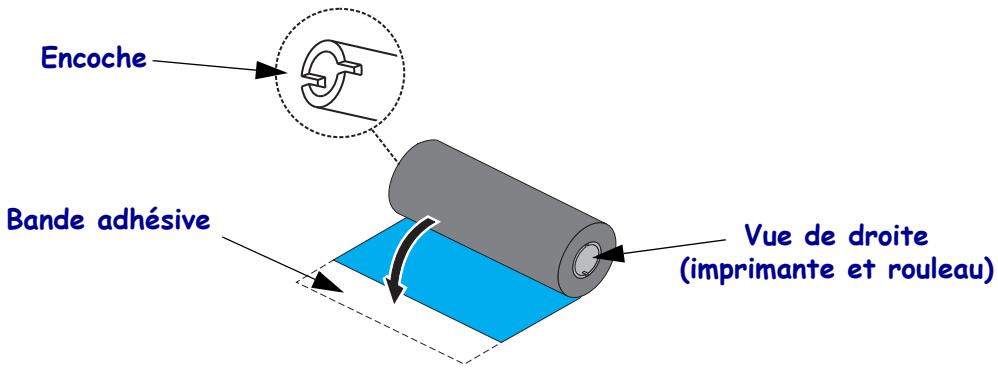

Chargement du ruban à transfert 17
Impression d'une étiquette de test (de configuration de l'imprimante) 21
Connexion de l'imprimante et de I'ordinateur 22

Conditions requises pour les cables d'interface 22

Communication avec l'imprimante 28

3·Opérations d'impression 29

Determination de la configuration de l'imprimante 30

Impression thermique 30

31

Types de supports d'impression 31

Determination des types de papier thermique 33

Remplacement des consommables 34

Ajout d'un nouveau ruban à transfert 34

Remplacement d'un ruban entamé. 34

Réglage de la largeur d'impression 35

Réglage de la qualité d'impression 35

Detection du papier 36

Présentation du ruban. 37

Conditions d'utilisation d'un ruban 37

Face enduite du ruban 37

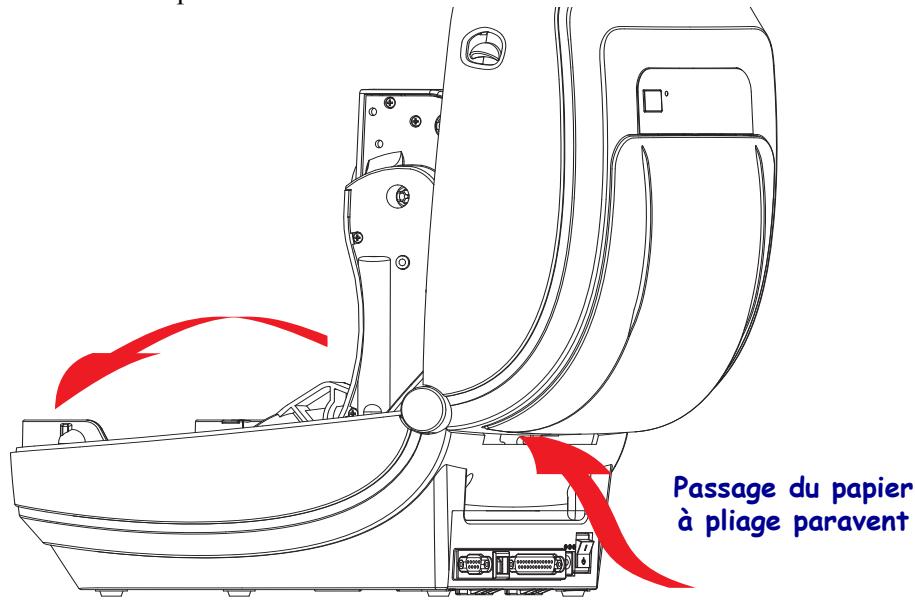

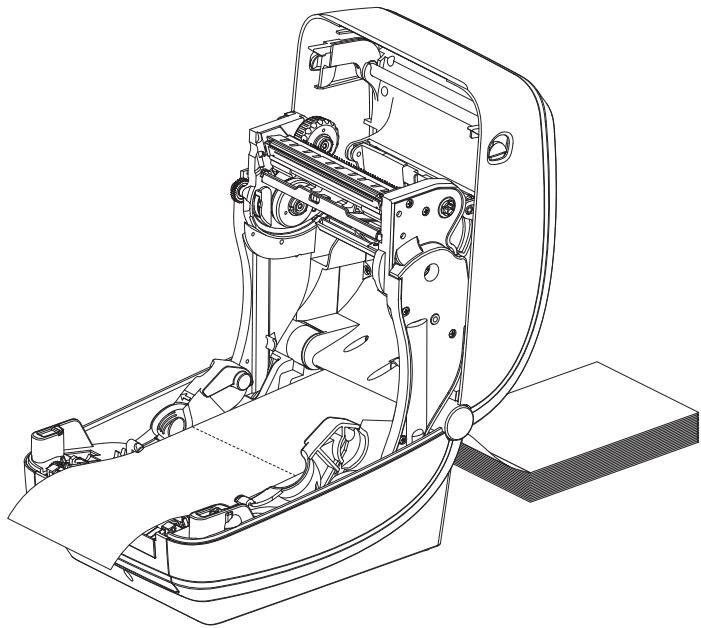

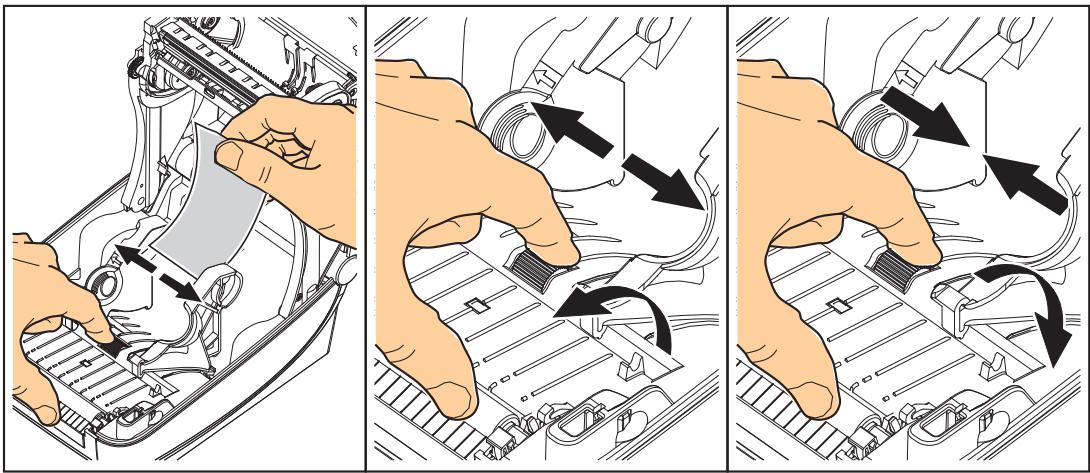

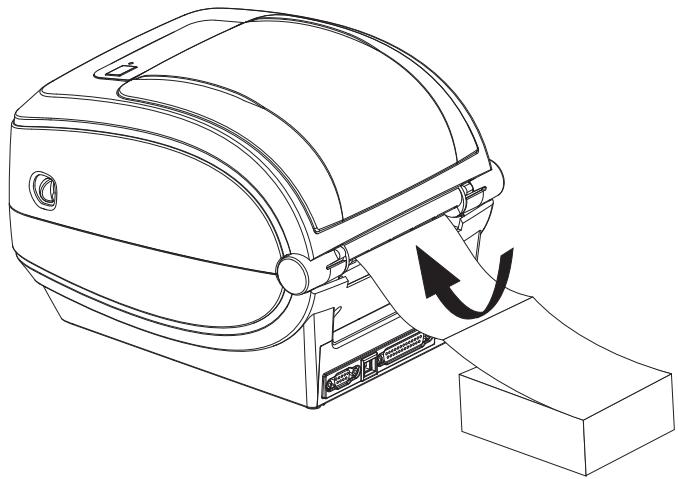

Impression sur du papier à piage paravent 39

Impression avec du papier en rouleau monté en externe 41

Polices de caractères et imprimante 42

Identification des polices dans l'imprimante 42

Localisation de l'imprimante au moyen de pages de codes 43

Polices asiatiques et autres jours de polices de grandeaille 43

Obtention de polices asiatiques 44

Impression autonomy 45

Envoi de fichiers à l'imprimante 46

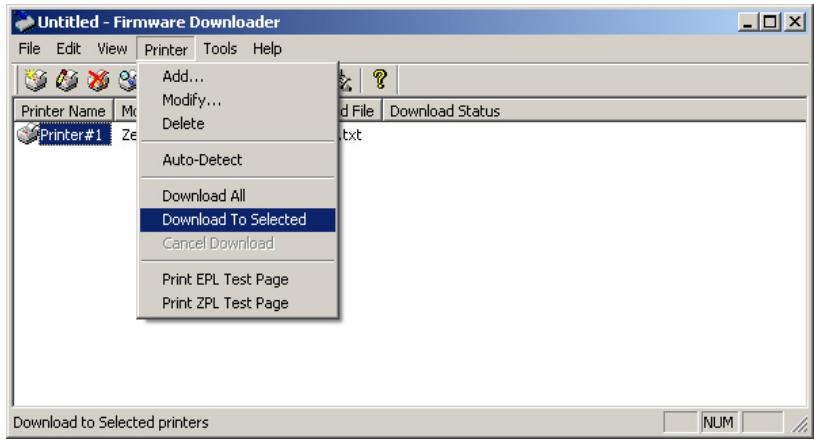

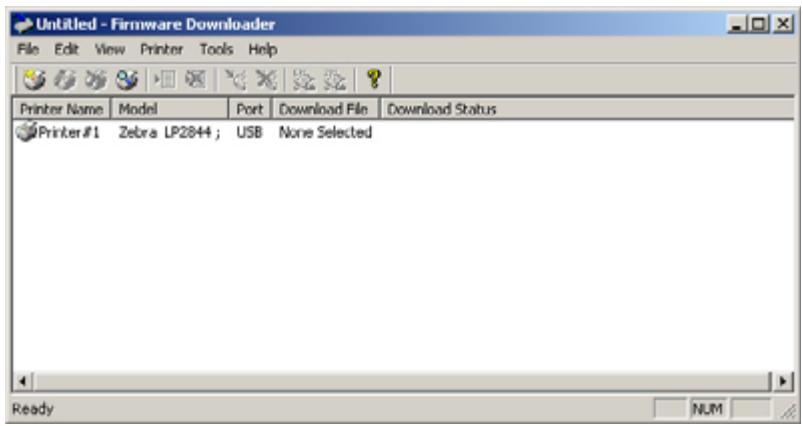

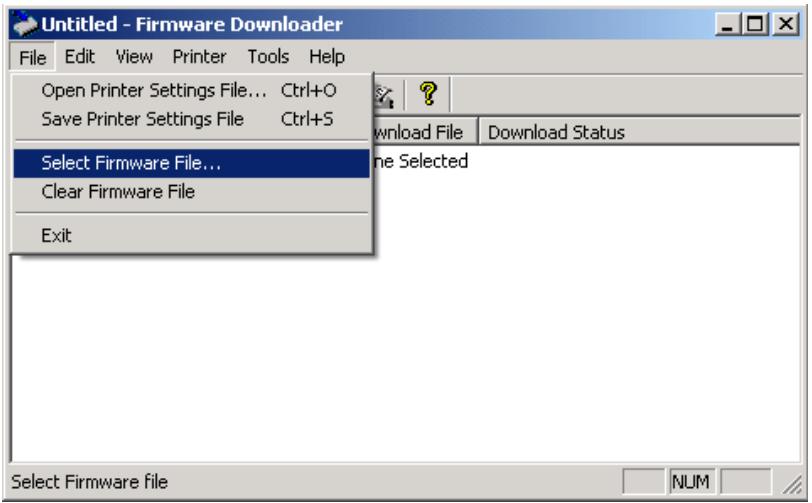

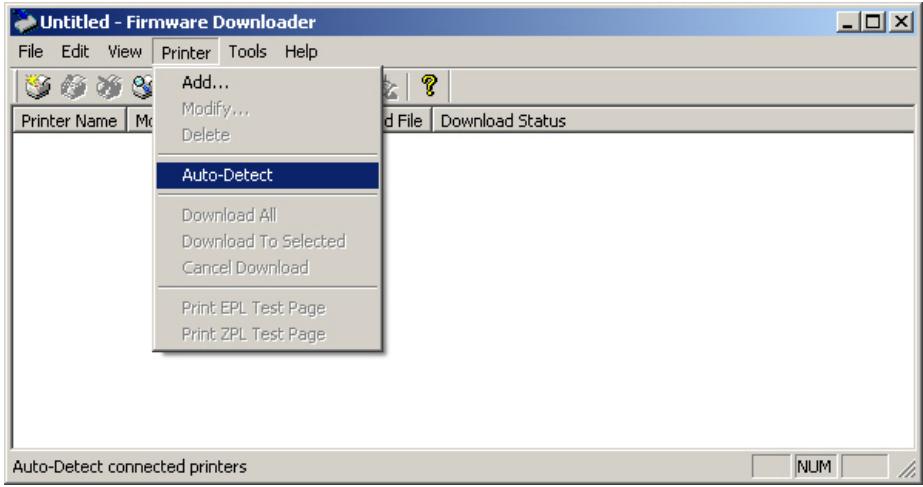

Transfert de fichiers à l'aide du téléchargeur de microprogrammes 46

Compteur d'impression 48

4 • Options de l'imprimante 49

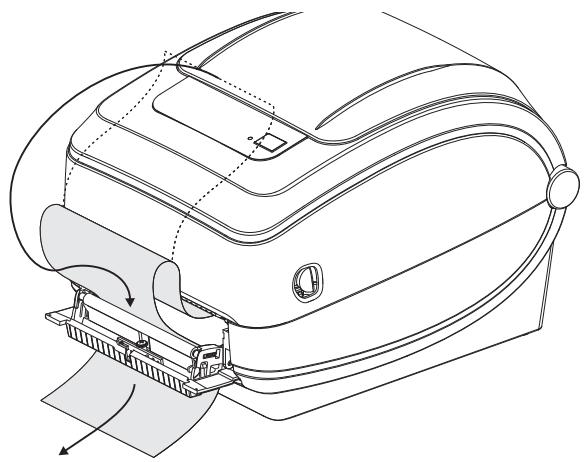

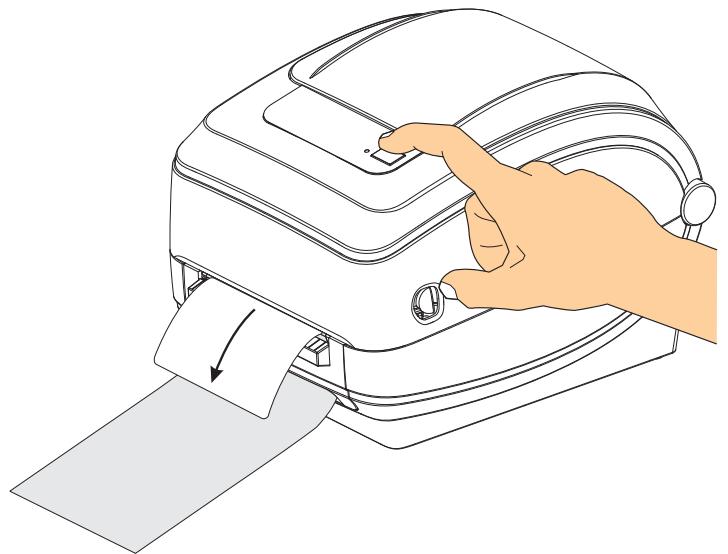

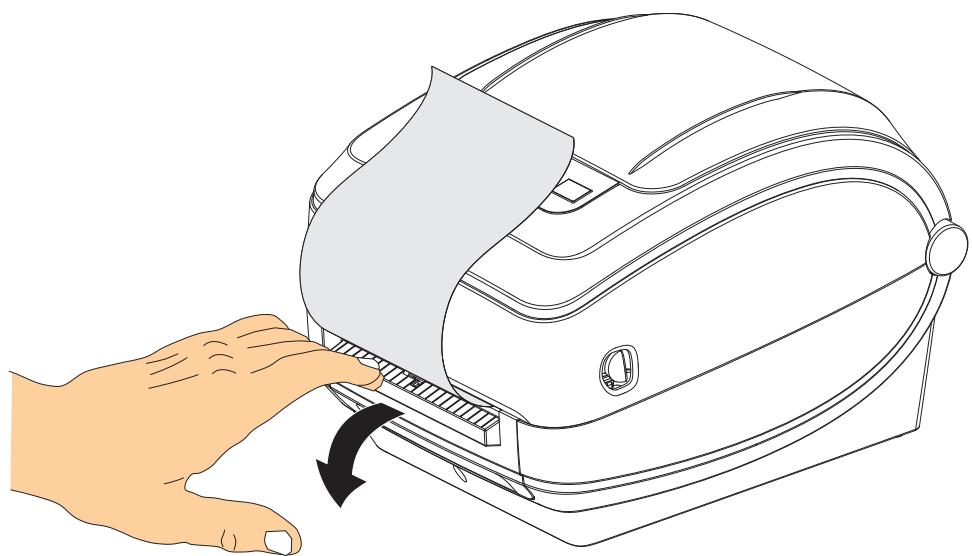

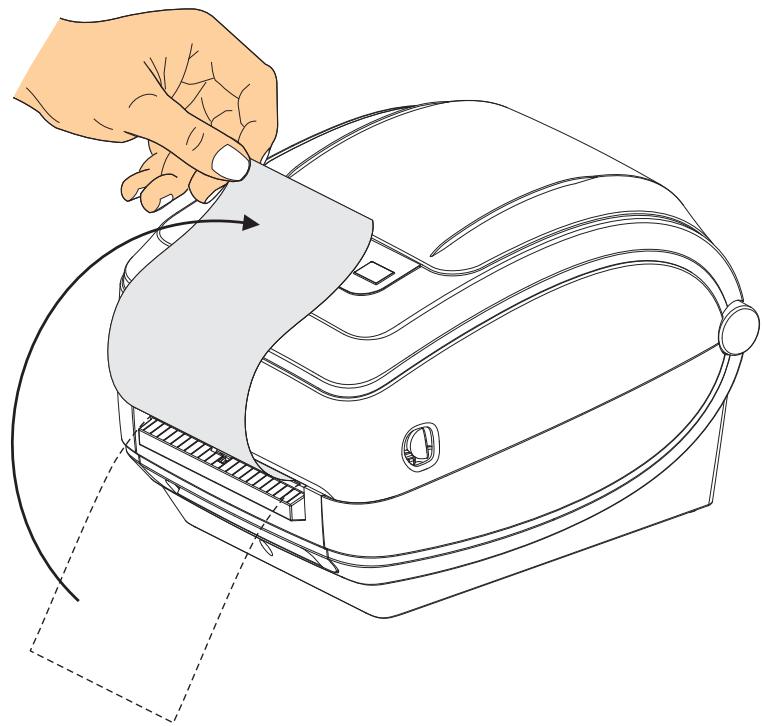

Option distributeur d'étiquettes 50

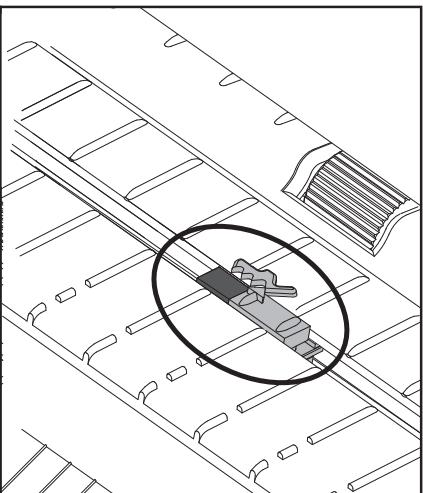

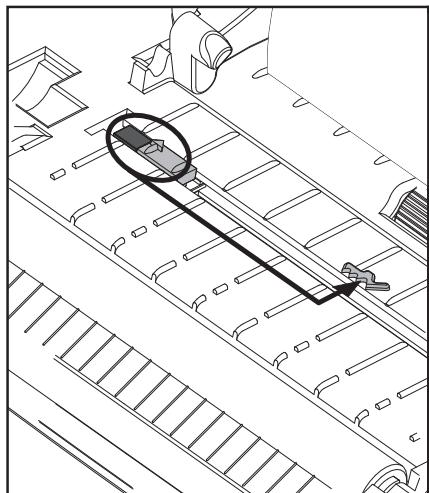

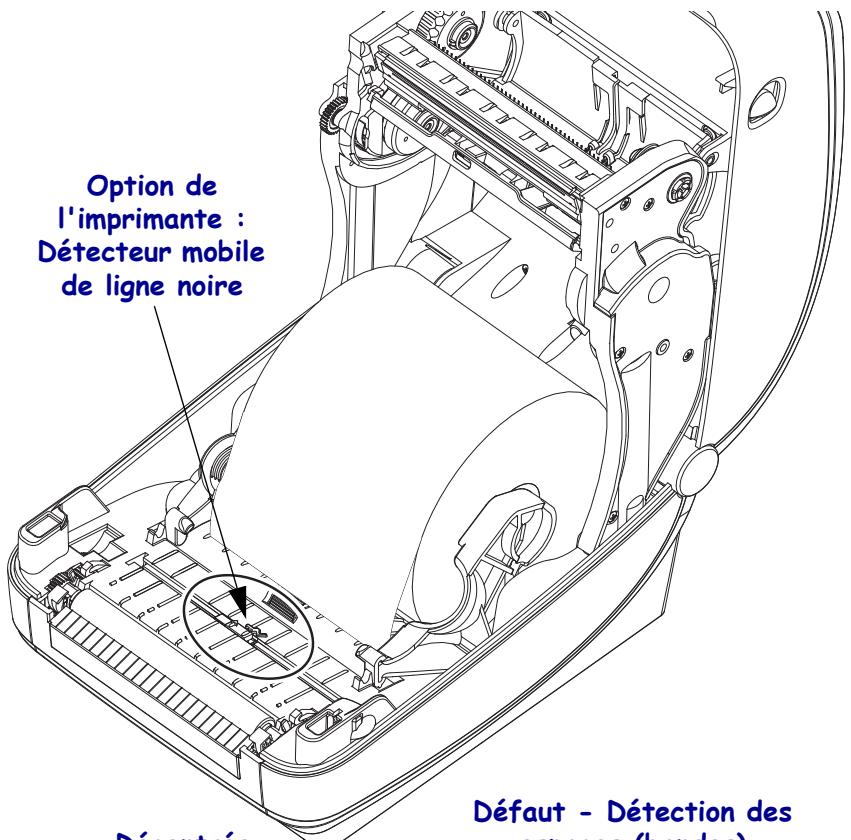

Option detecteur mobile de ligne noire 53

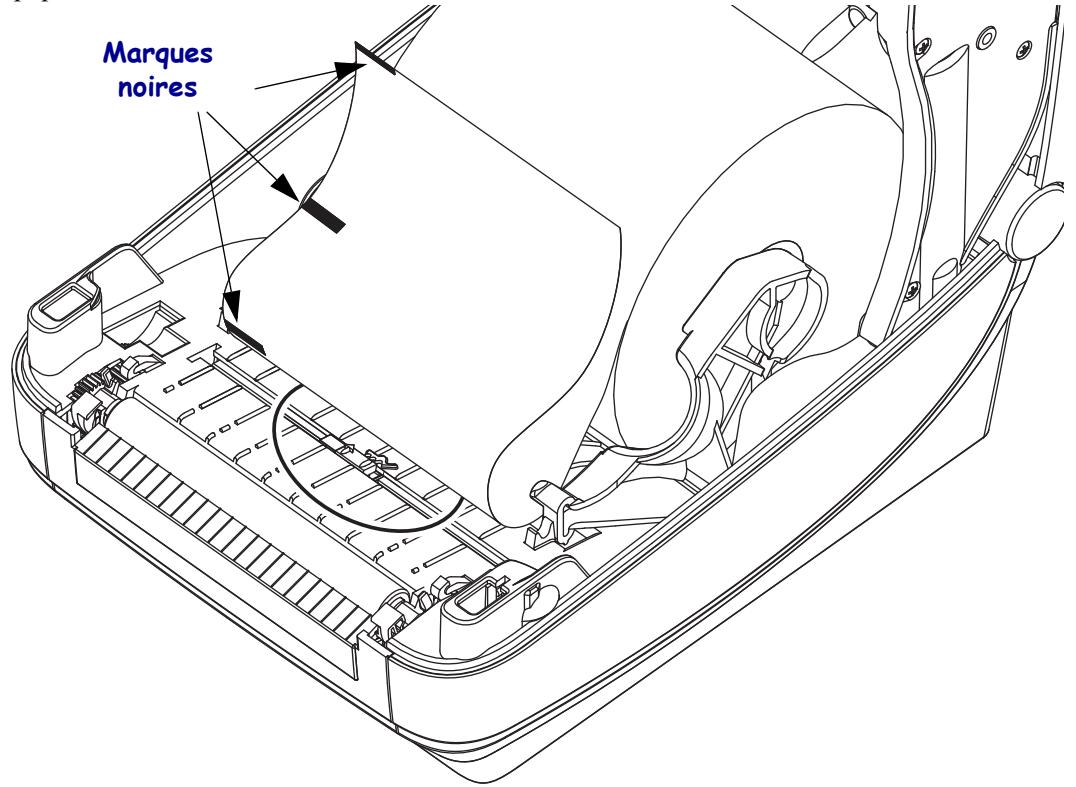

Réglage de la cellule mobile de détction de ligne noire pour les marques noires ou les encoches 54

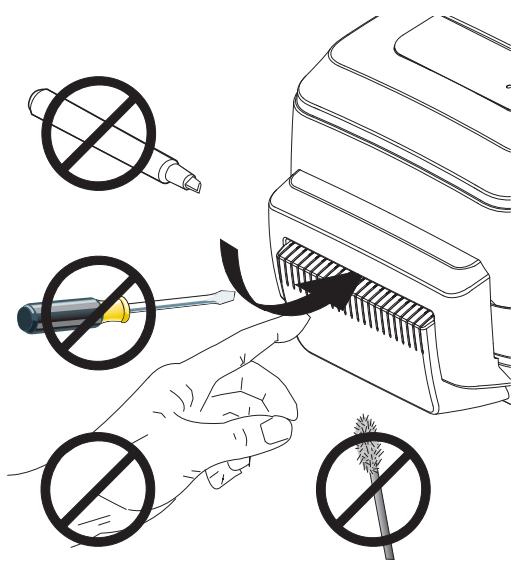

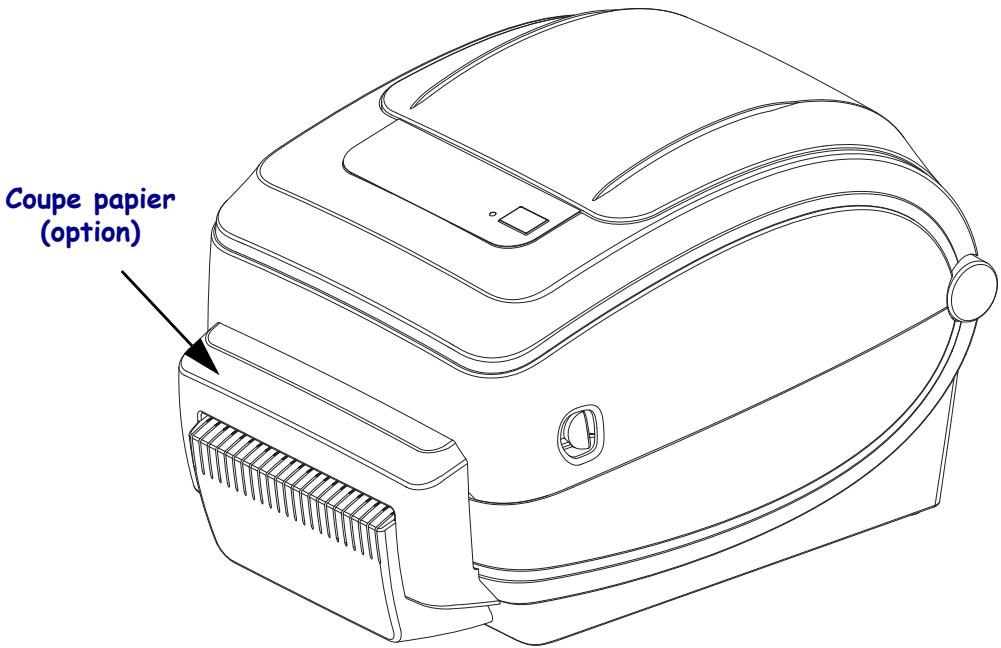

Option coupe. 55

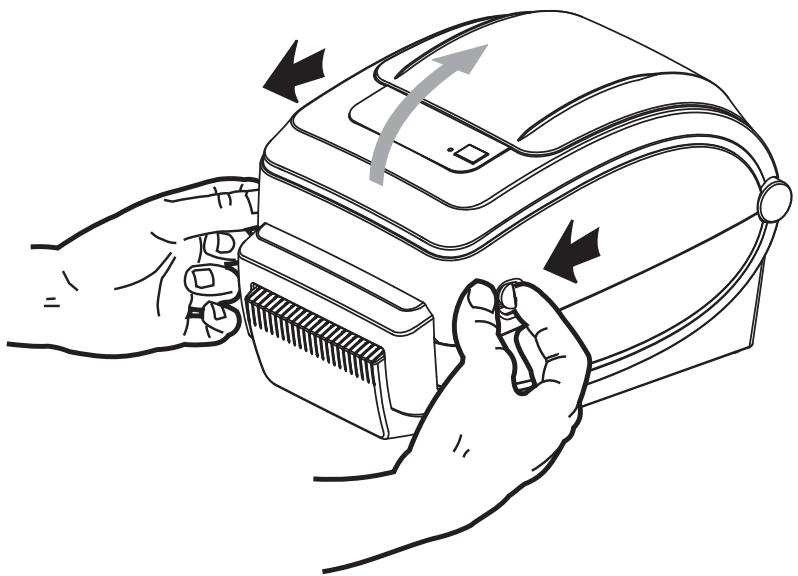

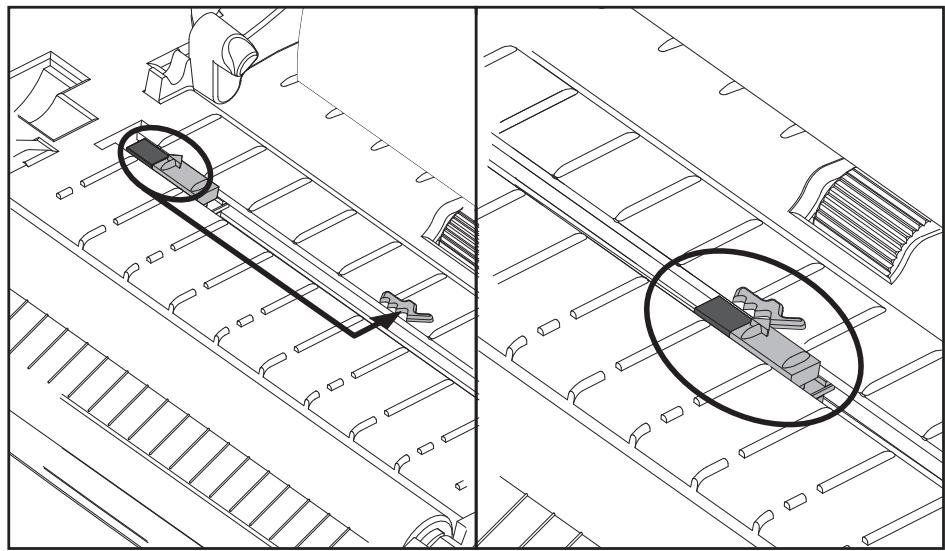

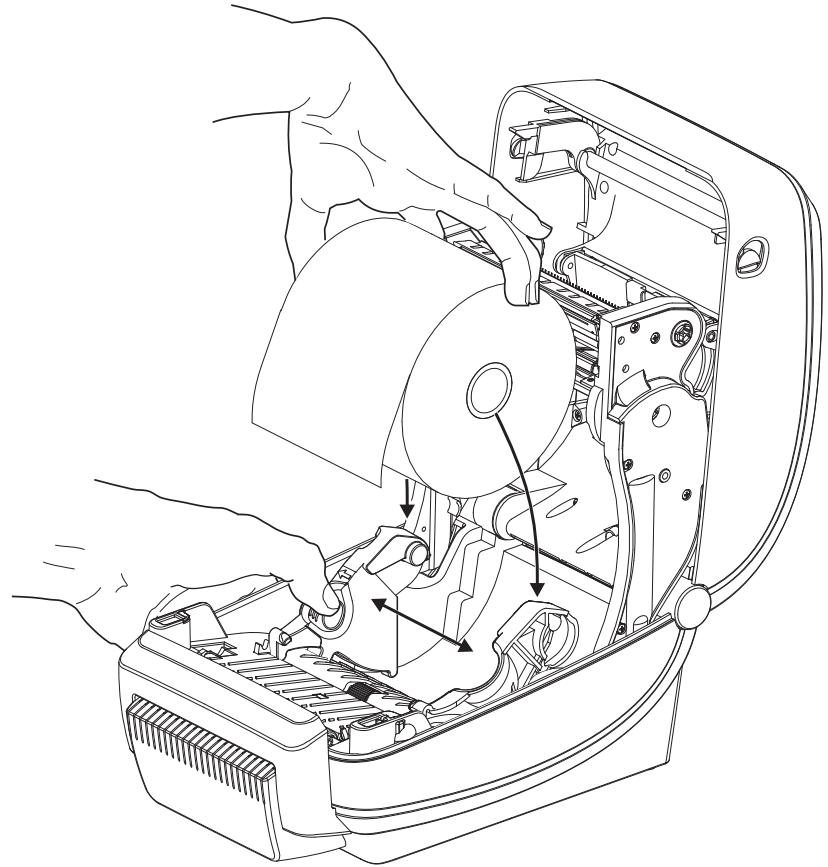

Chargement de papier avec l'option Coupe 56

Option serveur d'impression interne ZebraNet® 10/100. 59

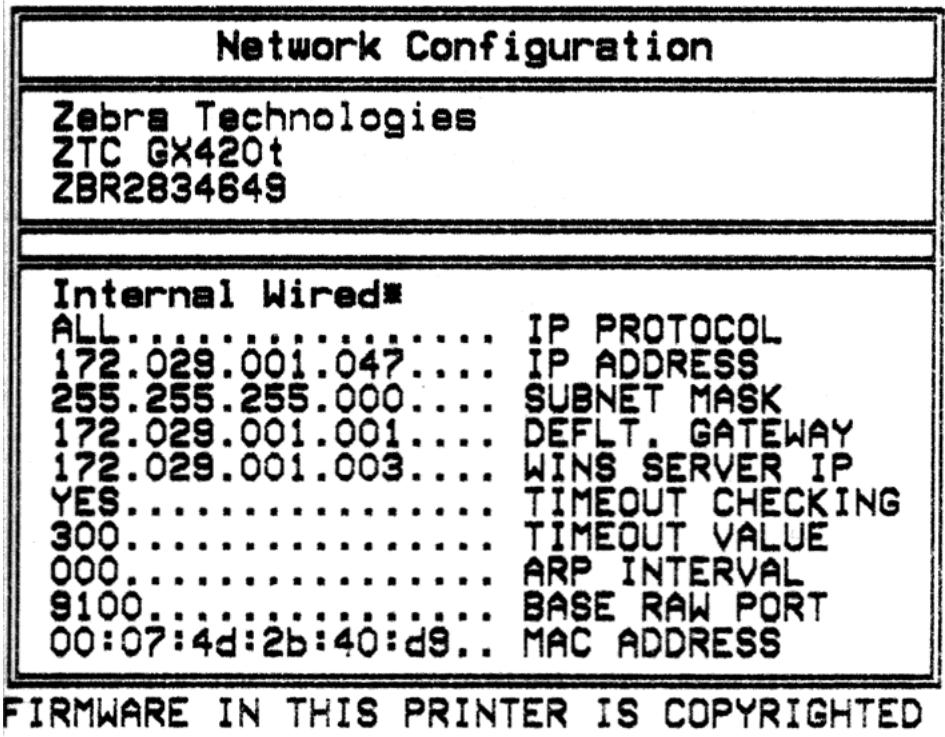

Étiquette d' état de configuration réseau 60

Option horloge en temps reel et mémoire flash completé 61

Polices asiatiques - Accessoire imprimante 62

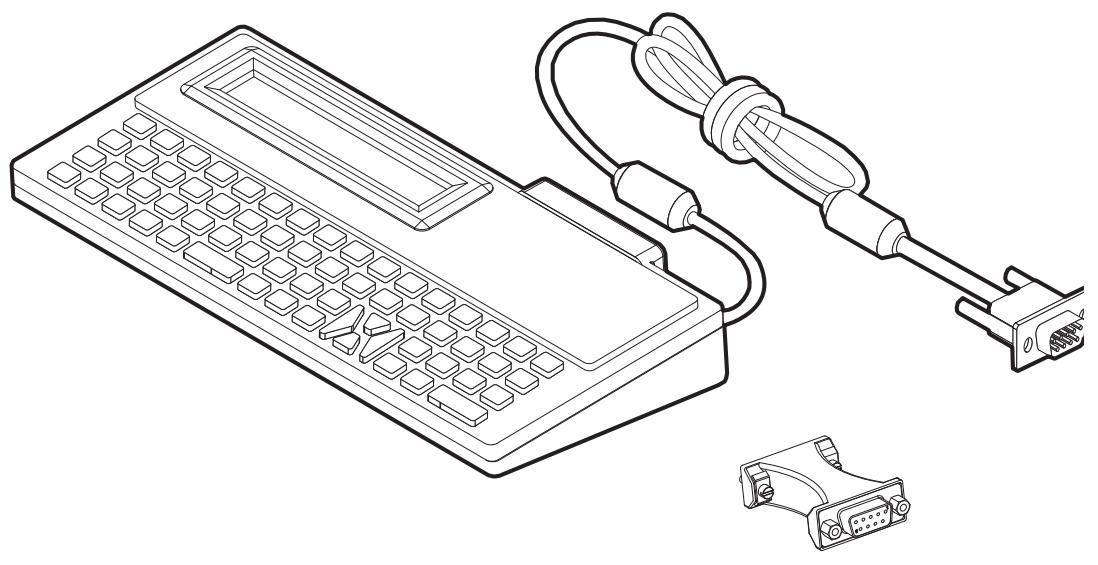

KDU - Accessoire imprimante 63

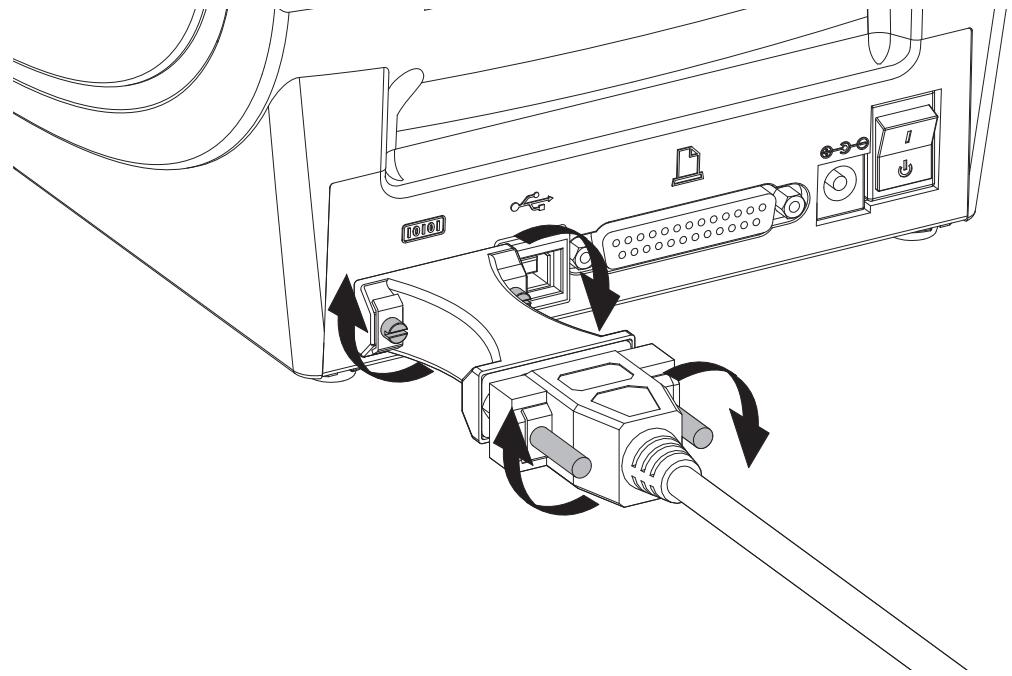

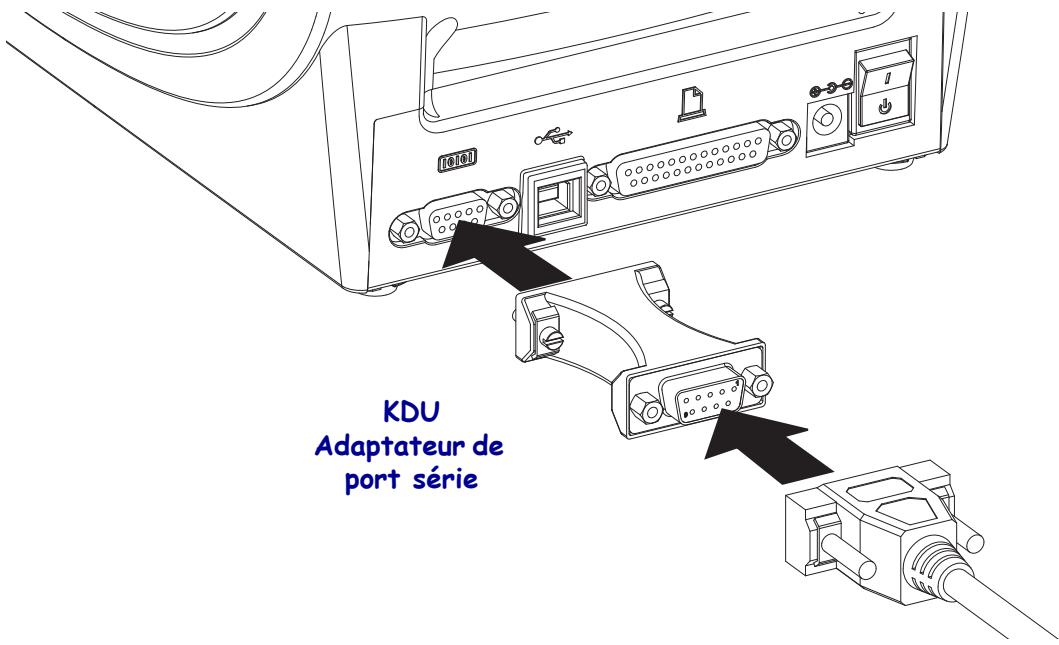

KDU et imprimante Série G — Installation de l'adaptateur de port série 64

KDU Plus - Accessoire imprimante 65

5 · Maintenance 67

Nettoyage 68

Nettoyage de la tete d'impression. 69

Remarques sur le passage du papier 70

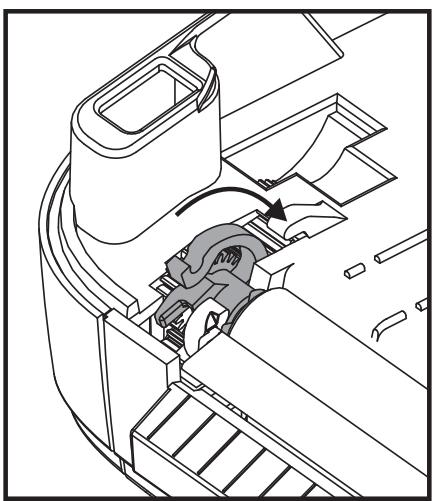

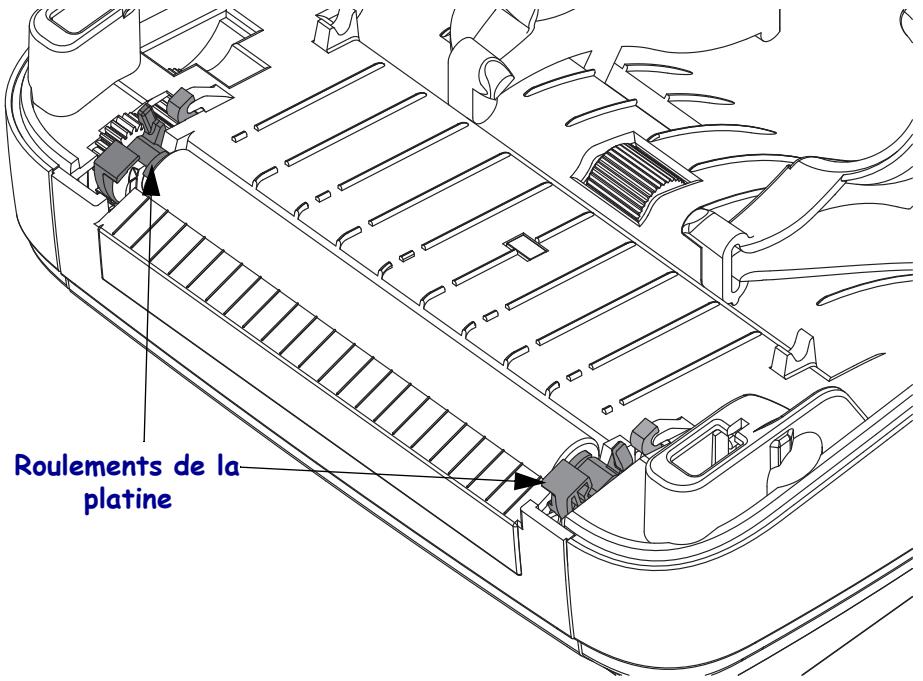

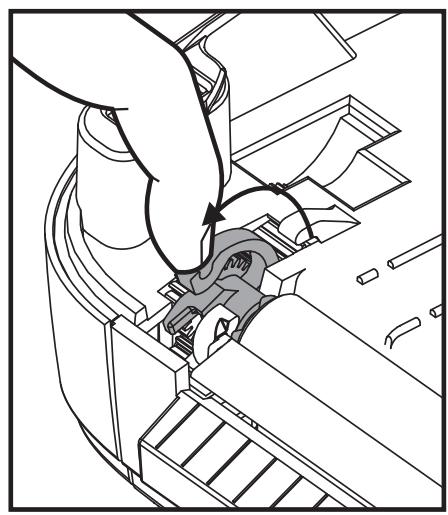

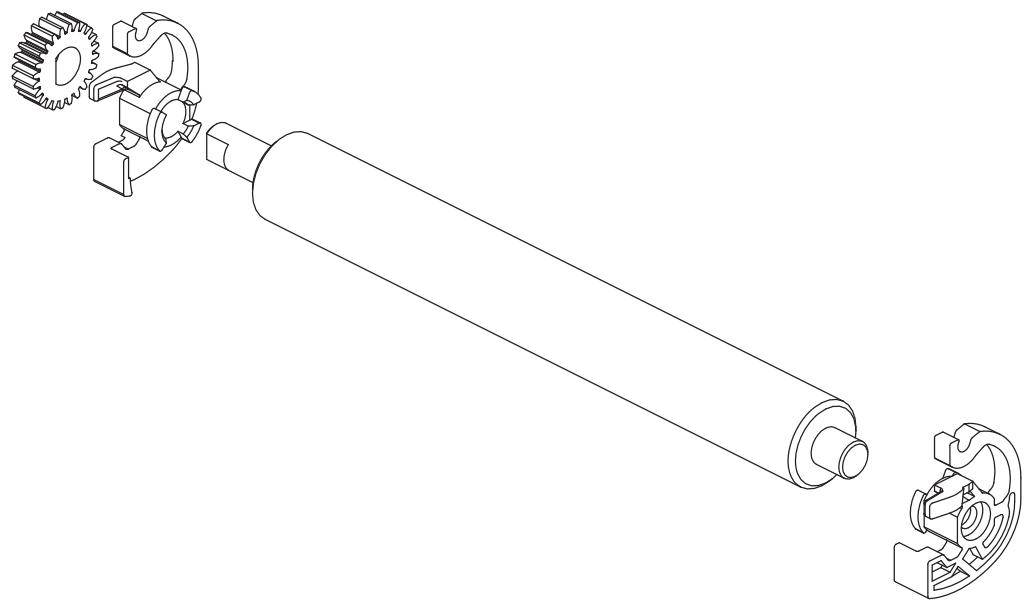

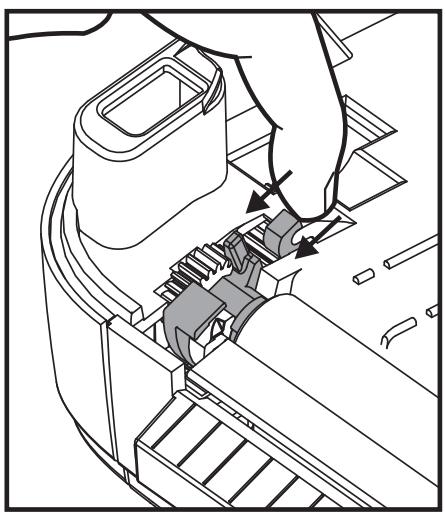

Nettoyage et remplacement de la platine 72

Autres opérations de maintenance 74

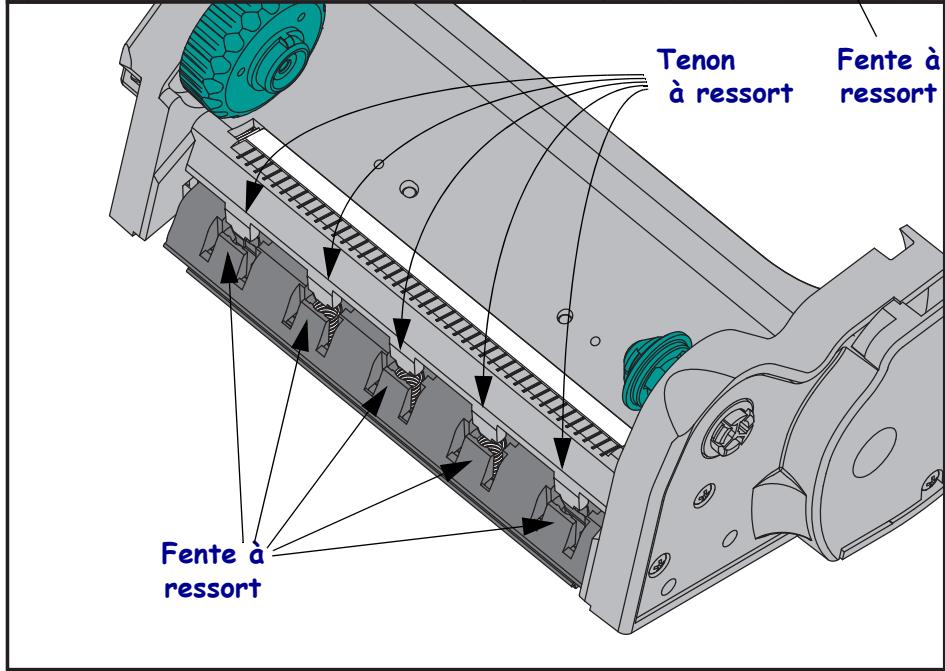

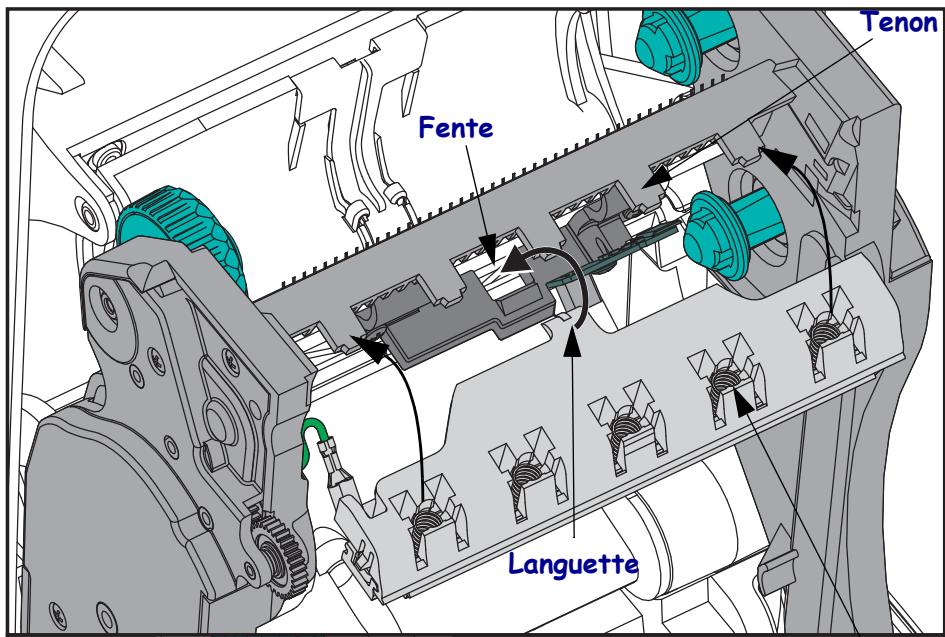

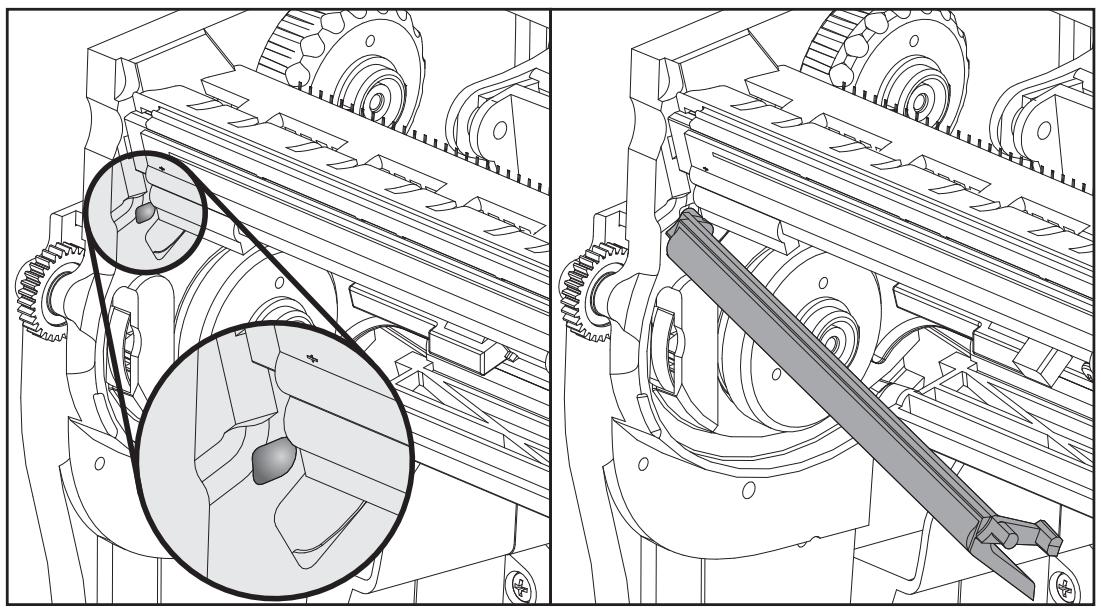

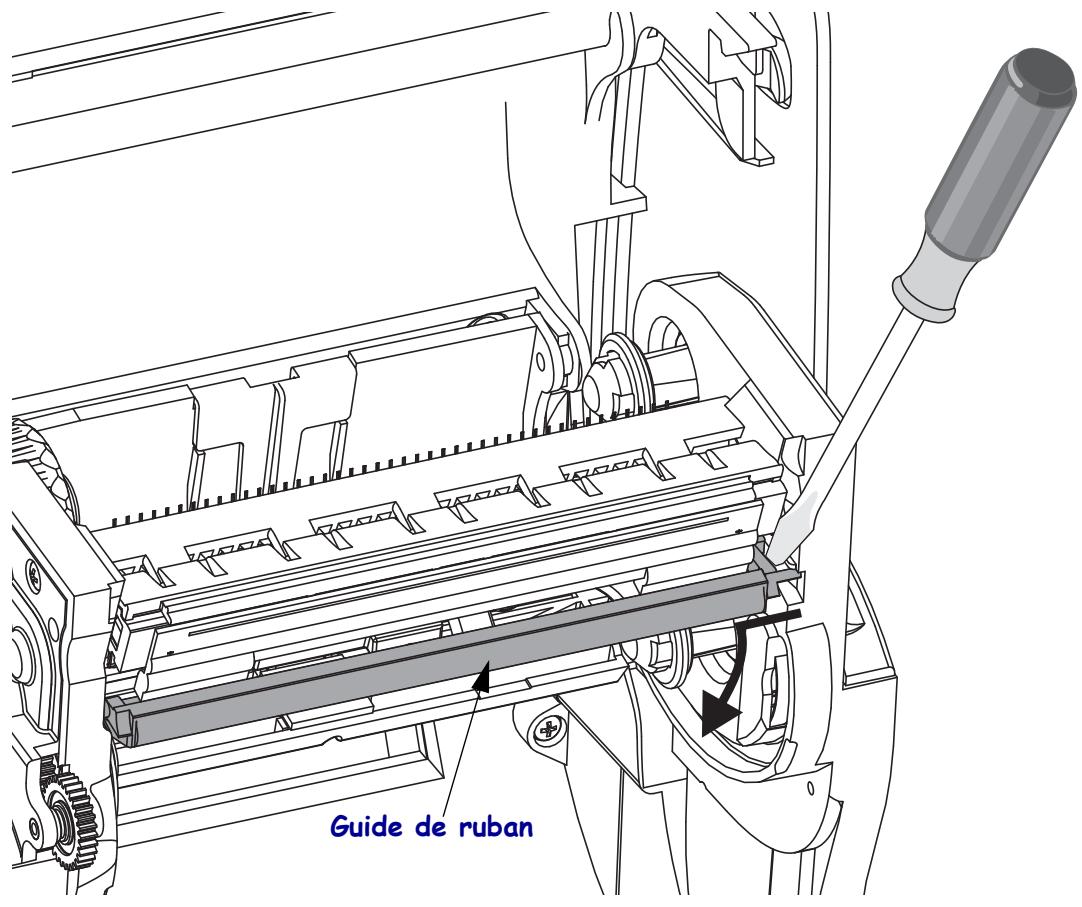

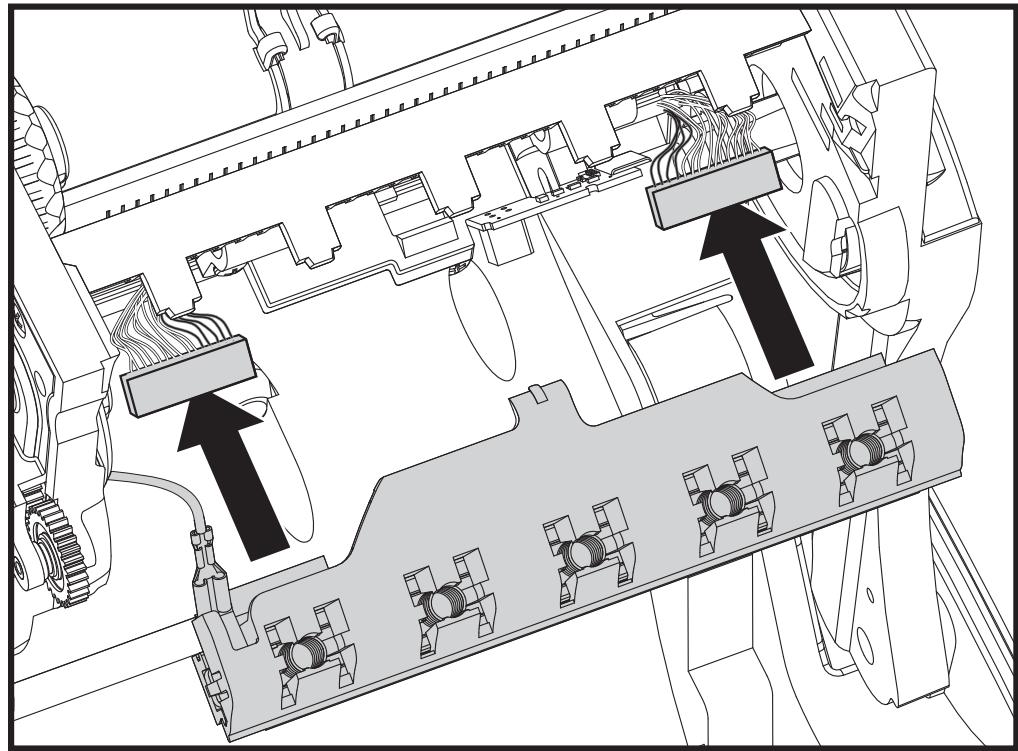

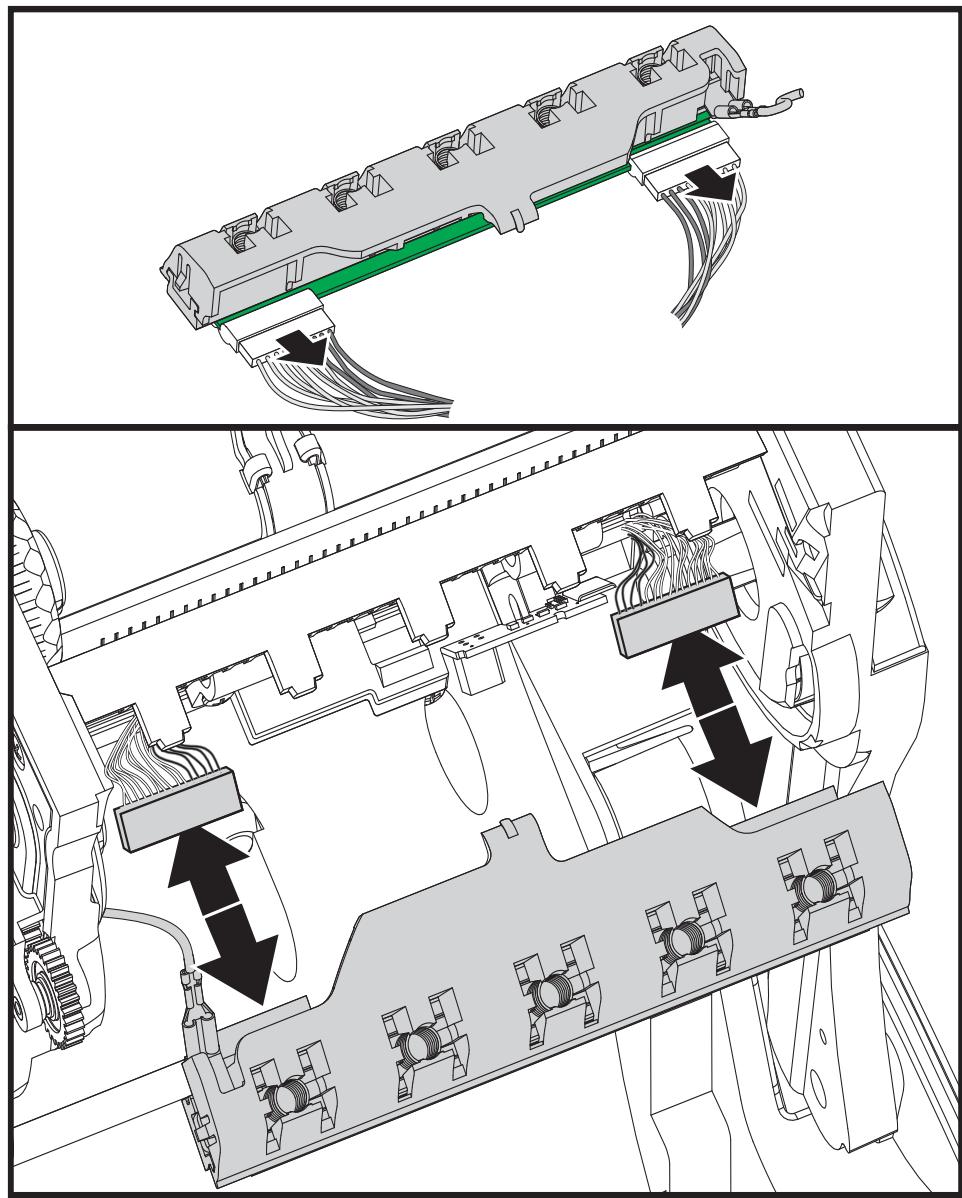

Remplacement de la tete d'impression. 75

6·Dépannage 81

Description des voyants d'etat 82

Résolution des erreurs 82

Problèmes de qualité d'impression 84

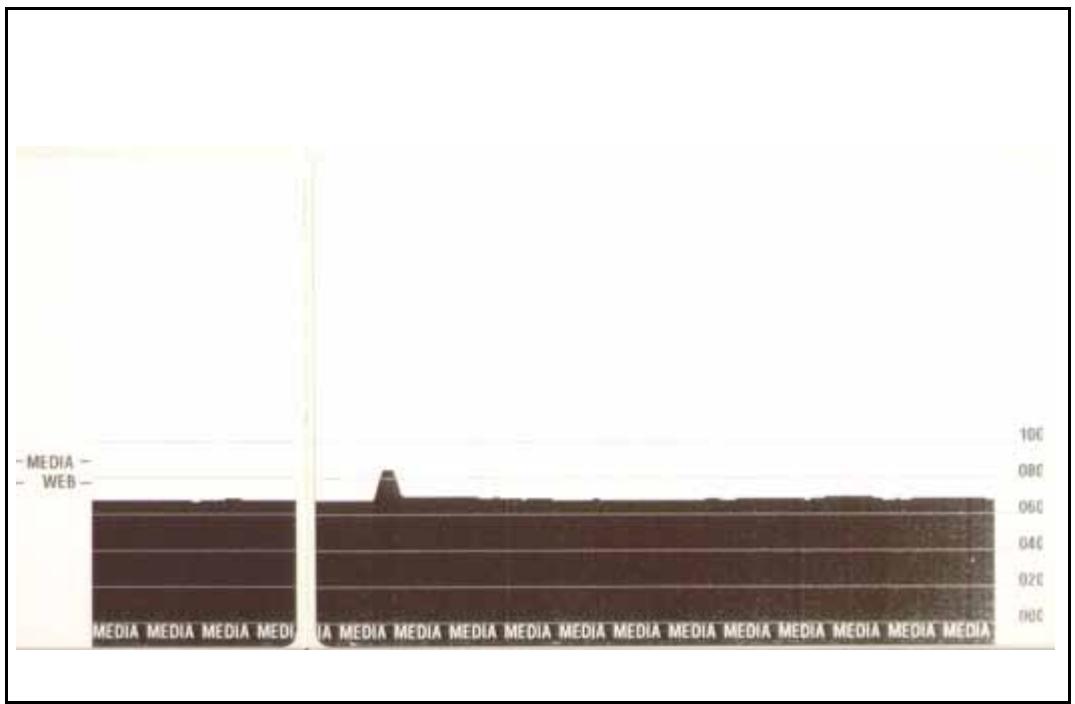

Calibrage manuel 87

Tests de dépannage 88

Impression d'une étiquette de configuration 88

Recalibrage. 88

Réinitialisation des valeurs par défaut définies en usine 89

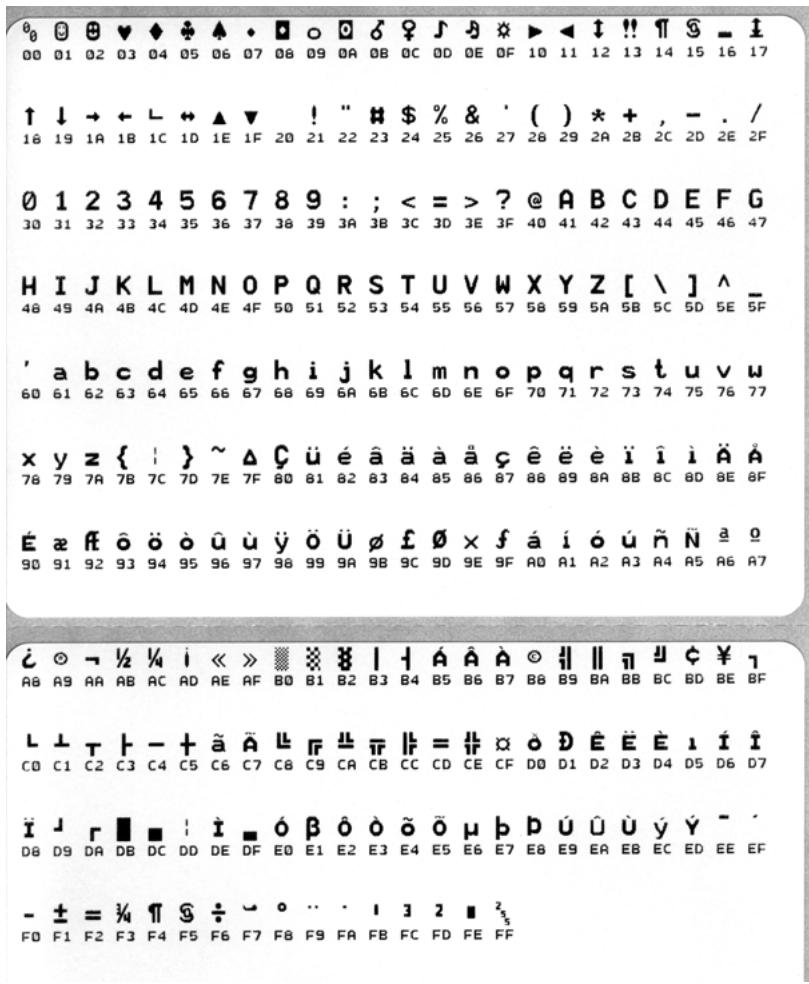

Diagnostic des communications 89

Modes de la touche Avance (Feed) 91

A·Annexe 93

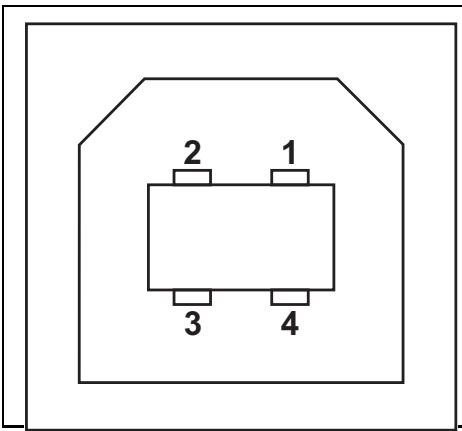

Interface USB (Universal Serial Bus) 94

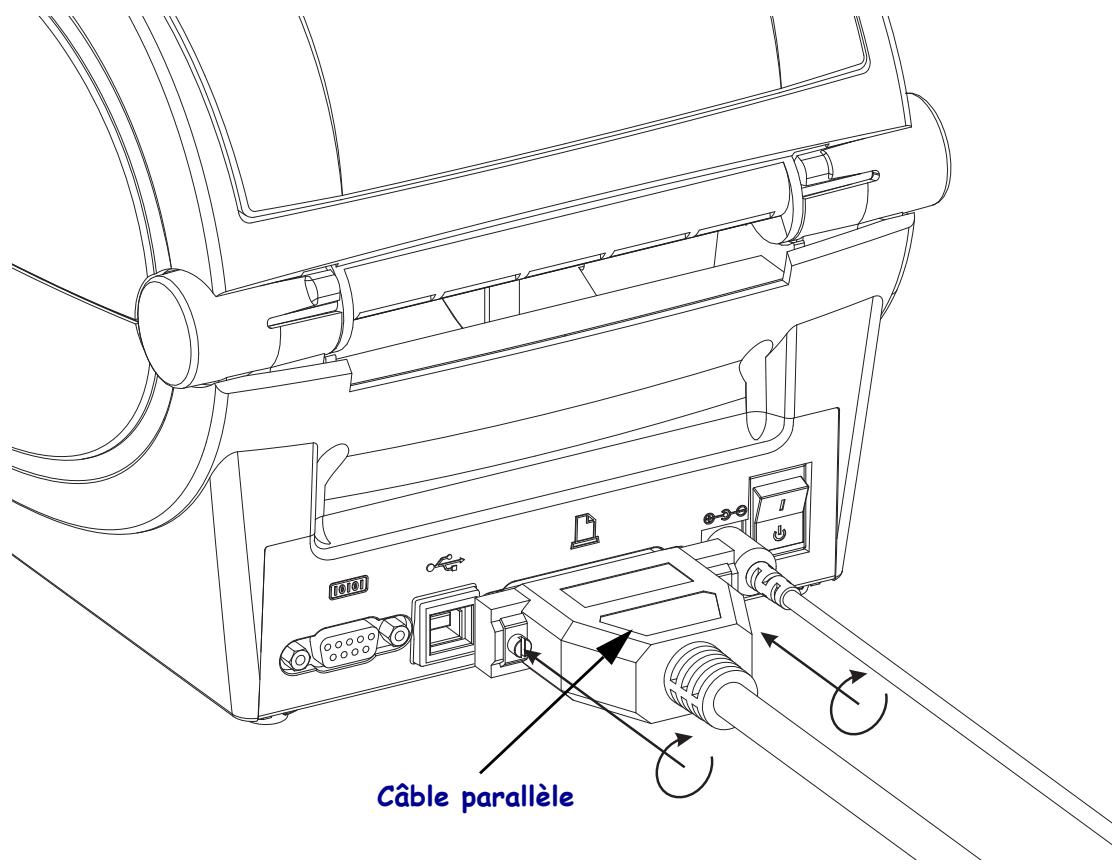

Interface parallele 95

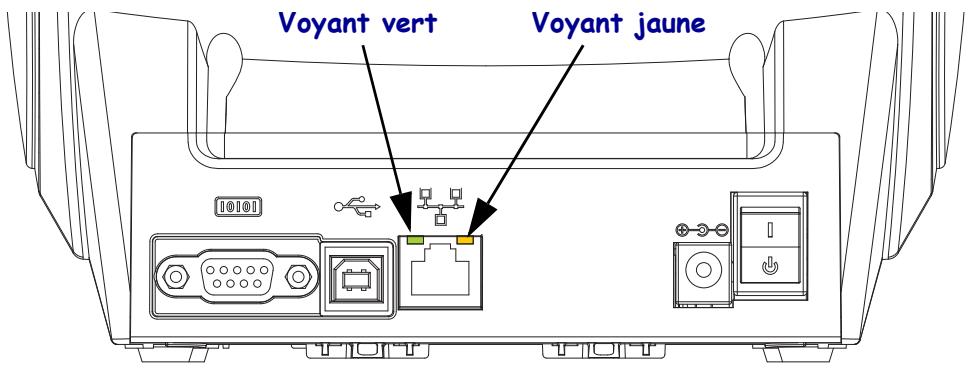

Interface Ethernet 96

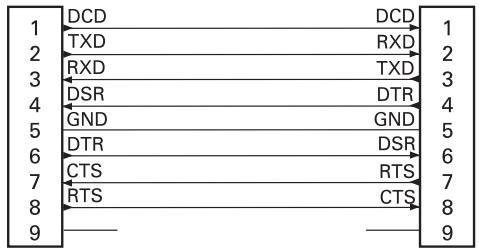

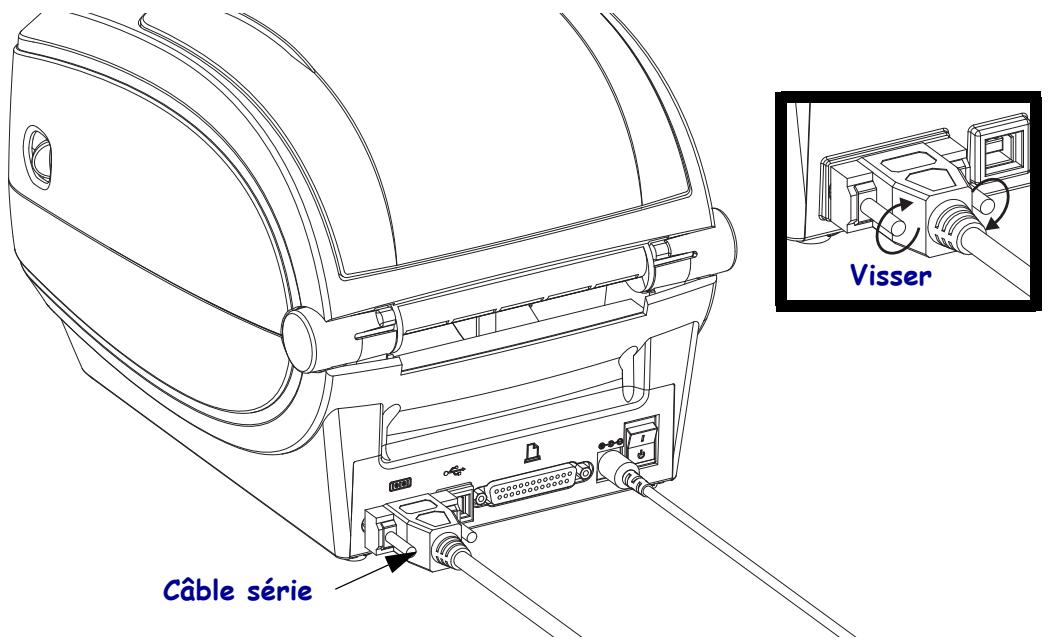

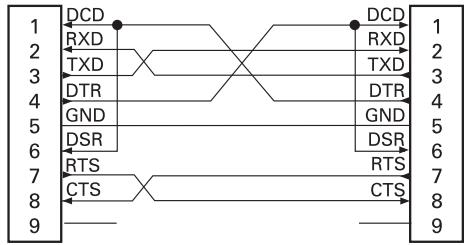

Interface du port série. 97

Remarques

Cette section décrit le contenu du carton d'expédition et fournit une vue d'ensemble des fonctions de l'imprimante. Elle contient également des procédures décrivant comment ouvrir et fermer l'imprimante, ainsi que signaler tout problème.

Sommaire

Imprimantes thermiques Serie GX. 2

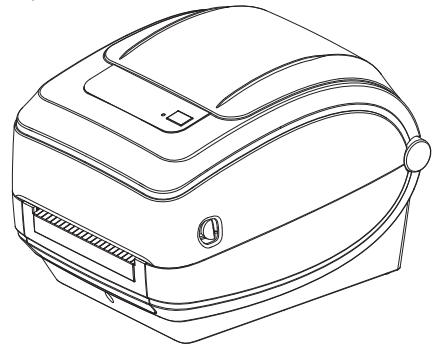

Contenu de la boîte 3

Déballage et inspection de l'imprimante 3

Votre imprimante 4

Caracteristiques de l'imprimante 5

Boutons de commande 7

Imprimantes thermiques Série GX

La Zebra GX est notre imprimante thermique de bureau haut de gamme. C'est elle qui offre la plus large gamme de fonctions. L'imprimante GX420t effectue des impressions par transfert thermique et thermiques directes à un débit pouvant atteindre 6 pps (pouces par seconde), à une densité d'impression de 203 ppp (points par pouce). L'imprimante GX430t effectue des impressions par transfert thermique et thermiques directes à un débit pouvant atteindre 4 pps, à une densité d'impression de 300 ppp. La GX420t et la GX430t prenent toutes deux en charge ZPL et EPL, les deux langages de programmation de Zebra, ainsi qu'une large gamme d'options et d'interfaces.

L'imprimante G-SeriesTM offre les caractéristiques suivantes :

• Détention automatique du langage d'impression et basculément entre la programmation et les formats d'étiquette ZPL et EPL.
• Conception OpenAccess™ facilitant le chargement du papier.
• La conception de chargement de ruban la plus facile de l'industrie.
• Commandes opérateur et guides de papier codés en couleur.
• Police vectorielle résidente, teléchargement de polices pris en charge, polices Unicode et polices bitmap résidentes.
• Performances améliorées : vitesses d'impression plus élevées, processeur 32 bits et détction laser VCSEL du papier.
• Test de la tête d'impression et rapporte de maintenance.

Les imprirmantes GX offrent une large gamme d'options d'impression :

Distribution d'étiquettes (décollage)
- Serveur d'impression et interface Ethernet 10/100 en interne
- Détector mobile de marque noire
Dispositifs de coupe de tickets ou de papier ordinaire
- Intégration d'une option horloge en temps réel et mémoire flash complète
- Prise en charge des langues asiatiques, avec options de configuration pour les yeux de caractères étendus chinois simplifié et traditionnel, japonais ou coréen.

Ce guide de l'utilisateur contient toutes les informations dont vous avez besoin pour utiliser quotidiennement votre imprimante. Pour creer des formats d'étiquette, consultez vos manuels de programmation ou des applications de conception d'étiquettes, tels que Zebra Designer.

Lorsqu'elle est connectée à un ordinateur hôte, votre imprimante fonctionne comme un système complet d'impression de labels et d'étiquettes.

Remarque • Vous pouvez égalementGER de nombreux parametes de l'imprimante au moyen du pilote d'impression ou du logiciel de creation d'étiquettes. Pour plus d'informations, reportez-vous à la documentation du pilote ou du logiciel.

Contenu de la boîte

Conservez le carton et tous les éléments de l'emballage pour le cas où il vous faudrait expédier ou stocker l'imprimante ultérieurement. Déballez le contenu et vérifie qu'il ne vous manque aucune piece. Suivez les procédures indiquées pour inspector l'imprimante afin de vous familiariser avec ses composants ; vous pourrez ainsi suivre plus facilement les instructions figurant dans ce manuel.

Documentation et logiciel

Imprimante

Stylet de nettoyage

Cable d'alimentation variable selon le pays ou la région

Bloc

d'alimentation

Déballage et inspection de l'imprimante

Lorsque vous receivez l'imprimante, déballez-la immédiatement et inspectez-la afin de détecter les évventuels dommages d'expédition.

• Conserve tous les éléments d'emballage.
• Vérifiez toutes les surfaces extérieures.
• Ouvrez l'imprimante et inspectez tous les composants du compartment papier.

Si vous détectez des dommages à l'issue de cette inspection, procédez comme suit :

• Avertissez immédiatement la société de transport et soumettez un signalement de dommage. Zebra Technologies Corporation decline toute responsabilité quant aux évventuels dommages survenus lors du transport de l'imprimante et ne prend pas en charge ces dommages dans le cadre de la garantie.
• Conservez la totalité de l'emballage afin qu'il puisse être inspecté par la société de transport.
• Prévenez votre revendeur Zebra/agree.

Votre imprimante

Ouverture de l'imprimante

Voudevez ouvr l'imprimante pour acceder au compartment de papier. Tirez les loquets de blocage dans voire direction et levez le couvercle. Assurez-vous qu'aucun composant ne s'est detached ou n'est endommagé dans le compartment de papier.

Attention • Les décharges d'électricité statique qui s'accumulent sur la surface du corps humain ou d'autres surfaces risquent d'endommager, voire de détruire la tête d'impression ou d'autres composants électroniques utilisés dans l'appareil. Vousdez observer des procédures de protection contre l'électricité statique lorsque vous travailliez sur la tête d'impression ou les composants électroniques situés sous le couvercle.

Caracteristiques de l'imprimante

Boutons de commande

Interrupteur marche-arrêt

Appuyez vers le haut pourmettre l'imprimante en MARCHE ou vers le bas pour l'ARRÊTER.

Attention • L'imprimante doit être mise hors tension avant toute connexion ou déconnexion des câbles de communication et d'alimentation.

Interrupteur marche-arrêt
ARRÉT

MARCHE
Interrupteur marche-arrêt

Touché d'avance (Feed)

• Appuyez une fois sur la touche d'avance (Feed) pour forcer l'imprimante à faire avancer une étiquette vierge.
• Appuyez sur la touche d'avance (Feed) pour reactiver l'imprimante lorsqu'elle est en pause. L'imprimante peut'être mise en pause par une commande de programmation ou une condition d'erreur. Reportez-vous à la section Ce que levoyant d'etat vous indique à la page 82 dans le chapitre Dépannage.
• Utilisez la touche d'avance (Feed) pour proceder à la configuration et obtenir l'état de l'imprimante (voir la section Modes de la touche Avance (Feed) à la page 91 dans le chapitre Dépannage).

Voyant d'etat

Situé sur le dessus du boîtier, à proximité de la touche d'avance, le voyant d'etat sert d'indicateur de fonctionnement de l'imprimante (voir la section Description des voyants d'etat à la page 82).

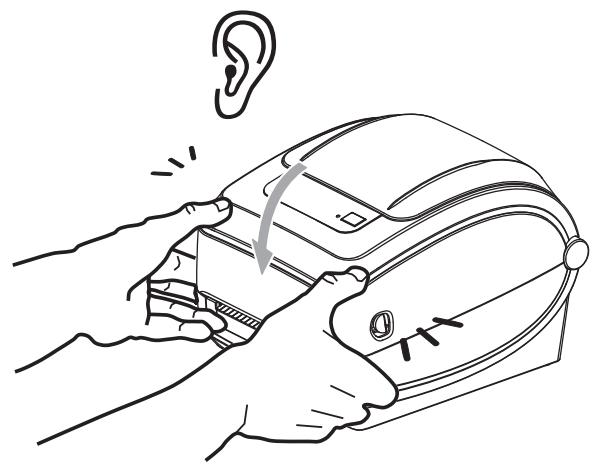

Fermeture de l'imprimante

1. Abaissez le couvercle supérieur.

1. Appuyez pour fermer le couvercle jusqu'à ce qu'il s'enclenche.

Remarques

Cette section déscrit la mise en service initiale de l'imprimante et les procédures de chargement de papier les plus couramment utilisées.

Sommaire

Branchement electrique 12

Chargement du rouleau de papier 13

Chargement du ruban à transfert. 17

Impression d'une étiquette de test (de configuration de l'imprimante) 21

Connexion de l'imprimante et de I'ordinateur 22

Branchement électrique

Important • Disposez votre imprimante de manière à pouvoir manipuler facilement le cable d'alimentation le cas échéant. Pour vous assurer que l'imprimante ne recoit plus de courant électrique, débranchez le cable du bloc d'alimentation ou de la prise secteur.

Attention • N'utilisez jamais l'imprimante et le bloc d'alimentation dans un endroit où ils peuvent entra en contact avec de l'eau. Cela pourrait provoquer des blessures graves !

1. Assurez-vous que l'interrupteur de l'imprimante est sur la position Arrêt (vers le bas).
2. Insérez le cable d'alimentation CA dans le bloc d'alimentation.
3. Branchez l'autre extrémité du cable dans une prise secteur appropriée. Remarque: Le voyant d'alimentation s/allume si la prise secteur est alimentée.
4. Branchez le connecteur du bloc d'alimentation dans la prise d'alimentation de l'imprimante.

Remarque • Veillez à toujours utiliser le cable d'alimentation approprié. Celui-ci comporte une prise à trois (3) broches et un connecteur IEC 60320-C13. Ce cable d'alimentation doit porter la marque de certification ajustée du pays dans lequel le produit est utilisé.

Chargement du rouleau de papier

Pour charger du papier, placez le rouleau sur le porte-rouleau.

Youdevezutiliserlepapier appropriau type d'impression souhaite.

Préparation du papier

Le rouleau de papier doit toujours être charge dans l'imprimante de la même manière, qu'il soit enroulé vers l'intérieur ou l'extérieur.

• Retirez la longueur extérieure de papier. En effet, pendant son transport, sa manipulation ou son stockage, le rouleau peut avoir accumulé de la salété ou de la poussière. En retardant la longueur extérieure de papier, vous évitez d'entrainer de la matière adhéasive ou du papier sale entre la tête d'impression et la platine.

Placement du rouleau dans le compartment papier

1. Ouvrez l'imprimante. Tirez les leviers des loquets de blocage vers l'avant de l'imprimante.
2. Ouvrez les supports des rouleaux. Tirez sur les guides de papier avec votre main libre pour les ouvrir, puis placez le rouleau de papier sur les supports et relâchez les guides. Orientez le rouleau de papier de telle sorte que sa surface imprimable soit dirigée vers le haut lorsqu'elle passé sur le contre-rouleau (d'entrainment).

1. Si l'imprimante est équipée du détecteur mobile de ligne noire en option, assurez-vous que la cellule du détecteur est alignée sur la position centrale par défaut. C'est la position de fonctionnement standard pour la détction du papier. Quand la cellule est éloignée de la position par défaut, l'imprimante ne détecte que les papiers avec ligne noire, marque noire ou encoches.

Décentrée
Détction de ligne noire seulement
faut - Détction des espaces (bandes) Position de fonctionnement standard

1. Tirez sur le papier pour en dérouler une longueur à l'avant de l'imprimante. Assurez-vous que le rouleau tourne librement. Le rouleau ne doit pas être posé au fond du compartment papier. Assurez-vous que la surface imprimable du papier est orientée vers le haut.

1. Poussez le papier sous les deux guides de papier.

1. Refermez l'imprimante. Appuyez pour fermer le couvercle jusqu'à ce qu'il s'enclenche.

Chargement du ruban à transfert

Il existe plusieurs types de rubans à transfert thermique et, dans certains cas, différentes couleurs correspondant aux besoin de votre application. Les rubans de marque Zebra sont conçus spécifique pour les imprimantes et le papier Zebra. L'utilisation de papier ou de rubans d'autres marques, non agrésés pour l'imprimante Zebra, risque d'endommager l'imprimante ou la tête d'impression.

• Les types de papier et de ruban doivent correspondre, afin de vous fournir des résultats d'impression optimaux.
• Pour éviter l'usure de la tête d'impression, utilisez toujours un ruban plus large que le papier.
• Pour une impression thermique directe, ne chargez pas de ruban dans l'imprimante.

Vou devez utiliser des rubans Zebra Uni-Ribbons (ruban universal) dans votre imprimante. En effet, les rubans Uni-Ribbons comportent un indicateur de ruban épisé (réflecteur) permettant d'arrêter l'impression quand le rouleau est vide. Les rubans Zebra Uni-Ribbons fonctionnent également sur les anciens modèles d'imprimantes de bureau Zebra.

You pouvez identifier les rubans Uni-Ribbons par leur amorce a code de couleur.

• Bleu - Performance Wax 5319 (Cire)
• Argent - Premium Wax/Resin 3200 (Cire/Résine)
• Or - Performance Resin 5095 (Réserve) pour les papiers synthétiques (débit max 6 pps) et couchés (débit max 4 pps)
• Rouge - Premium Resin 5100 (Résine) pour les papiers synthétiques (débit max 4 pps)

Avant de suivre les procédures, préparez le ruban : retirez son emballage et tirez sur sa bande adhésive.

Reportez-vous à la section Présentation du ruban à la page 37 pour plus d'informations sur les rubans.

1. L'imprimante ouverte, placez un nouveau rouleau de ruban sur les mandrins d'alimentation inférieurs de l'imprimante.

Faites tourner le rouleau jusqu'à ce que les encoches s'alignent et s'adaptent au côte gauche de l'embout d'alimentation.

1. Placez une bobine de ruban vide sur les mandrins récapucérateurs de l'imprimante. Faites tourner la bobine de ruban jusqu'à ce que les encoches s'alignent et s'adaptent au côté gauche de l'embout d'alimentation.

Vous trouvrez votre première bobine de récapération de ruban dans le carton d'emballage. Par la suite, utilisez la bobine d'alimentation vide pour récapérer le rouleau de ruban suivant.

1. Détachez l'amorce du ruban du rouleau, puis collez-la là l'aide de sa bande adhésive sur la bobine de ruban vide, sur le mandrin de récapération. Centrez le ruban sur la bobine.

1. Faites tourner la molette à gauche de l'axe distributeur jusqu'à ce que le ruban soit tendu sur la tete d'impression.

1. Assurez-vous que le papier est charge et prét pour l'impression, puis refermez le capot de l'imprimante.

2. Appuyez sur la touche Avance (Feed) pour que l'imprimante fasse avancer un minimum de 10cm (4 pouces) de papier afin de supprimer le mou et les pris du ruban, ainsi que pour aligner le ruban sur les mandrins.

3. Modifiez le paramètre de mode d'impression pour passer de l'impression thermique directe au transfert thermique, afin de configurer les profils de température de l'imprimante pour du papier à transfert thermique. Pour ce faire, utilisez le pilote de l'imprimante, un logiciel ou les commandes de programmation de l'imprimante.

4. Pour contrôle le fonctionnement de l'imprimante avec la programmation ZPL, reportez-vous à la commande ZPL II de type de papier Media Type ( ). Suivez les instructions fournies dans le manuel ZPL Programming Guide (Guide de programmation ZPL).

5. Pour contrôle le fonctionnement de l'imprimante en mode page EPL, reportez-vous à la commande EPL2 Options (O). Suivez les instructions fournies dans le manuel EPL2 Programmer's Guide (Guide du programmeur EPL2).

L'imprimante est maintainant prete à imprimer.

Impression d'une étiquette de test (de configuration de l'imprimante)

Avant de connecter l'imprimante à votre ordinateur, assurez-vous qu'elle est opérationnelle.

Pour ce faire, vous pouvez imprimer une étiquette de configuration.

1. Vérifiez que le papier est chargé correctement et que le couvercle supérieur de l'imprimante est fermé. Mettez ensuite l'imprimante sous tension si cela n'est pas déjà fait. Si l'imprimante s'initialise et que levoyant d'etat clignote en vert (mode pause), appuyez une fois sur la touche d'avance (Feed) pourmettre l'imprimante en mode Prêt (à imprimer).Reportez-vous à la section Dépannage à la page 81 si levoyant d'etat de l'imprimante ne passes pas au vert fixe (Prêt).
2. Appuyez deux à trois fois sur la touche d'avance (Feed) afin de calibrer l'imprimante pour le papier installé. Plusieurs étiquettes peuvent être introduites au cours de ce processus.
3. Quand levoyant d'etat s'allume en vert fixe, appuyez sur la touche d'avance (Feed) et maintenez-la enfoncée jusqu'à ce que le voyant d'etat clignote une fois.
4. Relâchéz la touche d'avance (Feed). Une étiquette de configuration s'imprime.

Si vous ne parvenez pas à imprimer cette étiquette, reportez-vous au chapitre Démarrage à la page 11.

PRINTER CONFIGURATION
Zebra Technologies ZTC GX420t
15.0......	DARKNESS
6 IPS......	PRINT SPEED
+000......	TEAR OFF
TEAR OFF......	PRINT MODE
GAP/NOTCH......	MEDIA TYPE
WEB......	SENSOR TYPE
MANUAL......	SENSOR SELECT
THERMAL-TRANS......	PRINT METHOD
800......	PRINTWIDTH
1234......	LABEL LENGTH
39.0IN 989MM......	MAXIMUM LENGTH
CONNECTED......	USB COMM.
BIDIRECTIONAL......	PARALLEL COMM.
9600......	BAUD
8 BITS......	DATA BITS
NONE......	PARITY
XON/XOFF......	HOST HANDSHAKE
NONE......	PROTOCOL
<~>7EH......	CONTROL CHAR
<^>5EH......	COMMAND CHAR
<,>2CH......	DELIM. CHAR
ZPL II......	ZPL MODE
CALIBRATION......	MEDIA POWER UP
CALIBRATION......	HEAD CLOSE
DEFAULT......	BACKFEED
+000......	LABEL TOP
+0000......	LEFT POSITION
NO......	HEXDUMP
034......	WEB S.
096......	MEDIA S.
011......	WEB GAIN
050......	MARK S.
013......	MARK GAIN
095......	MARK MED S.
015......	MARK MEDIA GAIN
095......	CONT MEDIA S.
007......	CONT MEDIA GAIN
075......	RIBBON OUT
040......	RIBBON GAIN
000......	TAKE LABEL
CWF......	MODES ENABLED
......	MODES DISABLED
832 8/MM FULL......	RESOLUTION
V56.15.12P32<-......	FIRMWARE
V06.00.0207......	HARDWARE ID
CUSTOMIZED......	CONFIGURATION
2944k......R:......	RAM
1536k......E:......	ONBOARD FLASH
NONE......	FORMAT CONVERT
77.291 IN......	LAST CLEANED
77.291 IN......	HEAD USAGE
77.291 IN......	TOTAL USAGE
77.291 IN......	RESET CNTR1
77.291 IN......	RESET CNTR2
31A07330008......	SERIAL NUMBER
2007-09-20 22:48:18	TIME STAMP

FIRMAIRE IN THIS PRINTER IS COPYRIGHTED

Connexion de l'imprimante et de l'ordinateur

Les imprirmantes Zebra de la série G prennet en charge diverses options d'interface et de configurations. Celles-ci incluent notamment : interface USB (Universal Serial Bus), ports série RS232, parallele (IEEE 1284.4) et Ethernet 10/100.

Imprimantes GX420 et GX430

USB, série et parallèle
USB, série et Ethernet

Attention • Laissez l'interrupteur en position d'arrêt (OFF) lorsque vous connectez le cable d'interface. Le cable d'alimentation doit être inséré dans le bloc d'alimentation et dans la prise située à l'arrière de l'imprimante avant toute connexion ou déconnexion des cables de communication.

Important • Cette imprimante utilise des câbles de données blindés, conformément aux Régles et réglementations de la FCC, Section 15, pour les équipements de classe B. L'utilisation de câbles non blindés risque d'augmenter l'émission de parasites radioélectriques au-delà des limites de la classe B.

Conditions requises pour les câbles d'interface

Il est nécessaire d'utiliser des cables de données à blindage intégral équipés de connecteurs à coque métallique ou métallisée. Des cables et des connecteurs blindés sont requis pour empêcher toute émission ou réception de parasites radioélectriques.

Pour minimiser la presence de parasites radioélectriques dans le cable :

• Utilisez des câbles aussi courts que possible (des câbles d'une longueur de 1,83 m [6 pieds] sont recommends).
• Ne regroupez pas les cables de données dans le même faisceau que les cordons d'alimentation.
• N'attachez pas les câbles de données aux conduits de câbles d'alimentation.

Conditions requises pour l'interface USB

Le bus USB (compatible version 2.0) procure une interface rapide, compatible avec votre ordinateur personnel. La conception « plug-and-play » du bus USB facilité l'installation. Plusieurs imprimantes peuvent partager un même port/concentrateur USB.

Lorsque vous utilisez un cable USB (non fourni avec l'imprimante), assurez-vous que ce cable ou son emballage porte la marque « Certified USB^TM » (voir ci-dessous) pour garantir la compatibilité USB 2.0.

Communications série

Le cable requis doit avoir un connecteur mâle neuf broches de type « D » (DB-9P) à une extrémité, lequel vient se connecter dans le port série correspondant (DB-9S) à l'arrête de l'imprimante. L'autre extrémité de ce cable d'interface doit être connectée sur un port série de l'ordinateur hôte. En fonction des besoin de l'interface spécifique, il s'agira vainemblablement d'un cable simulator de modem (croisé). Les premiers modèles d'imprimantes Zebra qui utilisait la programmation EPL disposaient généralement d'un cable de connexion direct (et non croisé). Pour plus d'informations sur le brochage, reportez-vous à l'Annexe A.

Remarque • La conception de l'imprimante n'autorise pas l'utilisation de cables non moulés, tels que ceux qui sont montés manuellement avec des connecteurs coque de grande taille.

Pour que la communication soit fiable, les paramètres du port série entre l'imprimante et l'hôte (généralement un PC) doivent correspondre. Les bits par seconde (ou vitesse en Bauds) et le contrôle de flux sont les paramètres les plus couramment modifiés. Le contrôle de flux de données de l'hôte (généralement un PC sous Windows) doit être modifié pour correspondre avec la méthode de communication par défaut de l'imprimante : Hardware (Matériel). Il est régi par le paramètre d'établissement de liaison de l'hôte DTR/Xon/Xoff. Le mode combiné matériel (DTR) et logiciel (Xon/Xoff) peut être améné à changer en fonction des logiciels d'application d'un autre constructeur que Zebra utilisés et de la variation de cable série utilisée.

Les communications série entre l'imprimante et l'ordinateur hôte peuvent être définies par les opérations suivantes :

• Synchronisation de détention automatique de début
  Commande ^sc en programmation ZPL
  Commande ±b en programmation EPL
• Réinitialisation de l'imprimante sur sa configuration par défaut.

Détection automatique de débit

La synchronisation de détction automatique de début permet à l'imprimante d'adopter automatiquement les paramètres de communication de l'ordinateur hôte. Pour activer le mode de détction automatique de début :

1. Appuyez sur la touche d'avance (Feed) et maintenez-la enforcée jusqu'à ce que le voyant d'etat vert clignote une fois, deux fois, puis trois fois.
2. Pendant que levoyant d'etat clignote, envoyez la sequence de commandes ^ à l'imprimante.
3. Une fois que l'imprimante et l'hôte sont synchronisés, le voyant s'arrêté de clignoter et s'allume en vert fixe. (Aucune étiquette n'est imprimée pendant la synchronisation de détction automatique de débit.)

Commande ZPL ^SC

Utilisez la commande Set Communications ( ) pour modifier les paramètres de communication de l'imprimante.

1. L'ordinateur hôte configéré sur les mêmes paramètres de communication que l'imprimante, envoyez la commande ^SC pour appliquer les paramètres souhaités à l'imprimante.
2. Modifiez ensuite les paramètres de l'ordinateur hôte pour qu'ils correspondent aux nouveaux paramètres de l'imprimante.

Pour plus d'informations sur cette commande, consultez le manuel ZPL Programming Guide (Guide de programmation ZPL).

Commande EPL Y

Utilisez la commande de configuration du port série (Y) pour modifier les paramétres de communication de l'imprimante.

1. L'ordinaire hote configéré sur les mêmes paramètres de communication que l'imprimante, envoyez la commande Y pour appliquer les paramètres souhaités à l'imprimante. Remarque : la commande Y ne prend pas en charge la définition du contrôle de flux de données, utilisez le paramètre Xon/Xoff pour ce faire.
2. Modifiez ensuite les paramètres de l'ordinateur hôte pour qu'ils correspondent aux nouveaux paramètres de l'imprimante.

Pour plus d'informations sur cette commande, consultez le manuel EPL Page Mode Programming Guide (Guide de programmation EPL en mode Page).

Réinitialisation des paramètres de port série par défaut

Pour réinitialiser les paramètres de communication de l'imprimante sur leurs valeurs par défaut définitions en usine (les paramètres de communication série sont les suivants : 9600 bauds, longueur de mot (word length) : 8 bits, parité (parity) : NO, bit d'arrêt (stop bit) : 1 et contrôle de flux de données (data flow control) : DTR/XON/XOFF).

1. Appuyez sur la touche d'avance (Feed) jusqu'à ce que levoyant d'etat vert clignote une fois, fasse une brève pause et clignote deux fois, puis attende de nouveau avant de clignoter trois fois (relâchéz immédiatement la touche).
2. Pendant que levoyant d'etat clignote rapidement en jaune et vert, appuyez sur la touche d'avance (Feed). Les communications série entre l'imprimante et l'ordinateur hôte peuvent etre configureres par la commande ZPL ou la commande EPL Y.

Remarque • Sur les ancients modèles d'imprimantes Zebra qui utilisait la programmation EPL, les paramètres par défaut du port série étaient 9600 bauds, parité : NO, bits de données : 8, bits d'arrêt : 1 et contrôle de données fusionné HARDWARE et SOFTWARE (essentiellement DTR/Xon/Xoff). Le paramètre de contrôle de flux du système d'exploitation Windows était Matériel (Hardware) pour la plupart des applications.

Port parallele

Le cable doit composer des connecteurs mâles vingt-cinq broches de type « D » (DB-25P) aux deux extrémités, à câblage direct (specification d'interface parallele IEEE 1284 A-A). Serrez les vis de verrouillage des connecteurs du cable afin de fixer ce dernier à l'imprimante et à l'ordinateur.

Remarque • La conception de l'imprimante n'autorise pas l'utilisation de cables non moulés, tels que ceux qui sont montés manuellement avec des connecteurs coque.

Ethernet

L'imprimante nécessite un cable Ethernet UTP RJ45 de catégorie CAT-5 ou supérieure.

Pour plus d'informations sur la configuration de l'imprimante sur un réseau Ethernet compatible, reportez-vous au manuel ZebraNet® 10/100 Internal Print Server. L'imprimante doit être configurée pour fonctionner sur votre réseau local. Le serveur d'impression intégré à l'imprimante est accessible par l'intermédiaire des pages Web de l'imprimante.

Voyants indicateurs de l'etat/activité Ethernet

État duvoyant	Description
Tous les deux éteints	Aucune liaison Ethernet détectée
Vert	Liaison à 100 Mbits/s détectée
Vert avecvoyant jaune clignotant	Liaison à 100 Mbits/s et activités Ethernet détectés
jaune	Liaison à 10 Mbits/s détectée
Jaune avecvoyant vert clignotant	Liaison à 10 Mbits/s et activités Ethernet détectés

Communication avec l'imprimante

Commencez par installer le pilote Windows Zebra, puis mettez l'imprimante en marche. Si le système d'exploitation lance automatiquement l'assistant « Ajout de matériel », fermez l'assistant et poursuivez l'installation du pilote.

L'imprimante est un périphérique terminal lorsqu'elle est utilisé avec une interface USB. Vous pouvez vous reporter à la Specification USB pour plus de détails sur cette interface. Les scanners, les balances ou les autres périphériques d'entrée de données doivent passer par le port série pour envoyer des données à l'imprimante.

Détection des ports d'imprimante USB et parallèle sur les systèmes d'exploitation Windows®

Les systèmes d'exploitation Windows Vista, Windows XP, Windows 2000 et Windows 98 Seconde Edition (USB seulement) prennet en charge les communications USB et parallètes du port parallele avec les imprimantes. Le pilote d'imprimante Zebra pour Windows prend en charge l'imprimante avec ces systèmes d'exploitation.

Ces systèmes d'exploitation déetect automatiquement l'imprimante lorsqu'elle est connectée par l'interface USB. Le système d'exploitation lance automatiquement l'assistant « Ajout de matériel » lors de la première connexion de l'imprimante au PC. Fermez l'assistant. Installez le pilote Zebra pour Zebra fourni sur le CD utilisateur ou allez visiter le site www.zebra.com pour obtenir le tout dernier pilote. Sélectionnez le port USB ou parallele, puis la taille de papier la plus proche de celui que vous utilisez. Cliquez sur le bouton Imprimer une page de test pour vérifier si l'installation a réussi.

Windows détecte et rétablit la liaison d'une imprimante précédemment installée si vous la reconnectçez à l'interface USB ou suite à une mise sous tension après un redémarrage du système d'exploitation sur le PC. Ignoréz les averissements de nouveau périphérique détecté et fermez les invites de la barre des tâches. Attendez quelques secondes que le système d'exploitation établitse la correspondance entre l'imprimante et le pilote. Les averissements se reférment et l'imprimante est normalement prête à imprimer.

Port série et systèmes d'exploitation Windows®

Dans Windows, les paramètres de communication par défaut du port série sont très similaires à ceux de l'imprimante, à l'exception des paramètres de contrôle de flux de données. Par défaut, le Contrôle de flux de Windows est configuré sur AUCUN (NONE). Pour l'imprimante Série G, le Contrôle de flux de données doit être configuré sur Matériel (Hardware).

Remarque • À l'heure actuelle, l'imprimante Série G ne prend pas en charge la détction du port série en Plug and Play sous Windows.

Opérations d'impression

La présente section traite de la manipulation du papier et des impressions, de la prise en charge des polices de caractères et de la langue, ainsi que de la mise en service de configurations d'impression moins courantes.

Sommaire

Determination de la configuration de l'imprimante 30

Types de supports d'impression 31

Remplacement des consommables 34

Detection du papier 36

Présentation du ruban 37

Impression sur du papier à piage paravent 39

Impression avec du papier en rouleau monté en externe 41

Polices de caractères et imprimante 42

Envoi de fichiers à l'imprimante 46

Compteur d'impression 48

Determination de la configuration de l'imprimante

Les imprimantes de la Série G utilisent une étiquette de configuration ZPL pour renvoyer leur état de configuration dans les modes EPL et ZPL. Les étiquettes de type ZPL offrent des conventions de dénomination plus intuitives et plus descriptives que les étiquettes d'etat EPL. L'étiquette d'etat presente l'état de fonctionnement (contraste, vitesse, type de papier, etc.), les options de l'imprimante installée (réseau, paramètres d'interface, coupe, etc.) et les informations de description de l'imprimante (numéro de série, nom du modele, révision du microprogramme, etc.).

Pour obtenir une étiquette d'etat de l'imprimante de type EPL, envoyez la commande EPL à l'imprimante. Reportez-vous au manuel EPL programmer's guide (guide de programmation EPL) pour plus d'informations sur les différentes commandes EPL et sur l'interprétation des paramètres indiqués sur ces étiquettes.

L'étiquette d'état de configuration de l'imprimante peut être localisée en 16 langues. Utilisez la commande de programmation ZPL ^KD pour modifier la langue d'affichage de la plupart des entrées de cette étiquette.

Reportez-vous aux sections Impression d'une étiquette de test (de configuration de l'imprimante) à la page 21 ou Modes de la touche Avance (Feed) à la page 91 pour plus d'informations sur l'accès à l'étiquette d'etat de configuration de l'imprimante.

Impression thermique

Attention • La tête d'impression devient chaude pendant l'impression. Pour éviter d'endommager la tête d'impression et ne pas risquer de vous blesser, évitez de toucher la tête. Utilisez exclusivement le stylet de nettoyage pour procéder à la maintenance de la tête d'impression.

Attention • Les décharges d'électricité statique qui s'accumulent sur la surface du corps humain ou d'autres surfaces risquent d'endommager, voire de détruire la tête d'impression ou d'autres composants électroniques utilisés dans l'appareil. Vous nevez observer des procédures de protection contre l'électricité statique lorsque vous travailliez sur la tête d'impression ou les composants électroniques situés sous le couvercle.

Modes d'impression

Voupsouvezutiliser cetteimprimante dans un grand nombre de modes et de configurations papier differs :

• Impression thermique directe (qui utilise du papier thermique pour imprimer).
• Impression à transfert thermique (qui utilise un ruban pour transférer à chaud l'impression sur le papier).
• Le mode déchirement standard vous permet de detacher chaque étiquette (ou d'imprimer par lots une bande d'étiquettes) après son impression.
• Mode distribution d'étiquettes : si un distributeur en option est installé, les étiquettes peuvent être décollées de leur support à mesure qu'elles sont imprimées. ÀpRES que l'étiquette en cours a été retiree, la suivante s'imprime.
• Découpe du papier : si une unité de coupe du papier en option a été installée, l'imprimante peut couper le support entre les étiquettes, le papier pour tickets ou le carton pour étiquettes, en fonction de l'option de coupe acquise.
• Autonome : l'imprimante peut fonctionner en mode autonome (sans etre connectee) au moyen de la fonction d'execution automatique de formulaires d'etiquette (par programmation) ou au moyen d'un periphérique d'entrée de données. Ce mode accepte les periphériques d'entrée tels que les scanners, les balances, les Zebra KDU Plus ou les KDU (Keyboard Display Unit) avec adaptateur KDU, etc., par l'interneniaire du port série de l'imprimante.
• Impression réseau partagée : les imprimantes configurées avec l'option d'interface Ethernet comportent un serveur d'impression interne avec une page Web de configuration d'imprimante ZebraLink et le logiciel ZebraNet Bridge, qui permet de:gérer et de surveiller l'etat des imprimantes Zebra d'un réseau.

Types de supports d'impression

Important • Zebra recommande vivement l'utilisation de produits de la marque Zebra, qui permettent de bénéficier en permanence d'une impression de qualité. Une large gamme de supports papier, polypropylène, polyester et vinyle a été étudiée pour améliorer les capacités d'impression et prévenir toute usure prematurée de la tête d'impression. Pour acquérir des consommables, visitez le site http://www.zebra.com/howtobuy.

L'imprimante peut utiliser différents types de papier :

• Papier standard - Généralement, le papier standard (non continu) comporte un verse adhésif qui colle chaque étiquette ou une longueur continue d'étiquettes à un support.
• Rouleau de papier continu - La plupart des rouleaux continus sont constitués de papier thermique (semblable à celui des télécopieurs) et servent à l'impression de tickets.
• Carton pour étiquettes - Ce type d'étiquette est généralement constitué de papier épais (jusqu'à 0,19 mm/0,0075 pouce).
  Le carton pour étiquettes n'a pas de face adhéève ou de support et compte généralement des perforations entre les étiquettes.

Pour plus d'informations sur les différents types de papier, reportez-vous au Tableau 1.

L'imprimante fonctionne généralement avec des bobines de papier, mais vous pouvez également utiliser du papier à pliage paravent ou d'autres papiers continus.

Utilisez le papier approprié au type d'impression souhaïée. Lorsque vous imprimez sans ruban, utilisez du papier thermique direct. Avec du ruban, vous nevez utiliser du papier à transfert thermique.

Tableau 1 • Types de papier en rouleau et de papier à piage paravent

Type de papier	Aspect	Description
Rouleau non continu		Le rouleau est enroulé sur un mandrin dont le diamètre peut varier de 25 à 76 mm (1 à 3 pouces). Le dos des étiquettes est adhésif et collé sur un support. Les étiquettes sont séparées par des espaces, des trous, des encoches ou des marques noires. Les étiquettes épaissées sont séparées par des perforations. La séparation des étiquettes est assurée par l'une des méthodes suivantes: • Le support bande sépare les étiquettes à l'aide d'espaces, de trough ou d'encoches. • Le papier avec marque noire utilise des marques noires pré-imprimées au verso qui indiquent la séparation entre les étiquettes. • Le papier/perforé compte des perforations qui permettent de séparer facilement les étiquettes les unes des autres. Des marques noires ou d'autres types de séparation peuvent également être utilisés sur ce type de papier.

Tableau 1 • Types de papier en rouleau et de papier à pliage paravent (Suite)

Type de papier	Aspect	Description
Rouleau non continu à piage paravent		Le papier à piage paravent est plié selon un motif en zigzag. Ce papier dispose des mêmes séparations d'étiquettes qu'un rouleau non continu. Les séparations peuvent tomber sur les pris ou à côté.
Rouleau continu		Le rouleau est,enroulé sur un mandrin dont le diamètre peut varier de 25 à 76 mm (1 à 3 pouces). Le rouleau continu ne contient pas d'espaces, de trous, d'encoches ou de marques noires pour indiquer les séparations d'étiquettes. Il est ainsi possible d'imprimer l'image à n'imprime quel emplacement de l'étiquette. Une lame est parfois utilisée pour couper lesétiquettes. Avec le papier continu,utilisez la cellule à transmission (espace) de sorte que l'imprimante puisse détecter la fin du papier.

Détermination des types de papier thermique

Contrairement aux papiers à transfert thermique qui exigent un ruban, les papiers thermiques directs n'en nécessitant pas. Pour déterminer si vous nevez utiliser un ruban avec un papier spécifique, effectuez un test de gratbage du papier.

Pour ce faire, procédez comme suit :

1. Grattez la surface d'impression du papier avec un ongle ou un capuchon de stylo. Appuyez fort et faites-le glisser rapidement sur la surface du papier. Le papier thermique direct a reçu un traitement chimique pour s'imprimer ('être exposé) suite à une application de chaleur. Cette méthode de test fait appel à la chaleur de friction pour exposer le papier.
2. Une marque noire apparait-elle sur le papier?

Si une marque noire...	Le papier est de type...
N'apparaît pas sur le papier	Transfert thermique. Un ruban est nécessaire.
Apparaît sur le papier	Thermique direct. Aucun ruban n'est nécessaire.

Remplacement des consommables

Si les étiquettes ou le ruban arrivent à épuisement pendant une impression, laissez l'imprimante allumée pendant que vous la rechargez. En effet, vous risquez de perdre des données si vous la mettez hors tension. ÀpRES le chargement d'un nouveau rouleau d'étiquettes ou de ruban, appuyez sur la touche Avance (Feed) pour redémarrer.

Utilisez toujours des labels; des étiquettes et des rubans agregés et de qualité supérieure. Si vous utilisez les étiquettes adhésvises qui ne sont pas à plat sur le support, les bords exposés risquent de coller aux guides et aux rouleaux à l'intérieur de l'imprimante, de provoquer le décollage de l'étiquette et d'occasionner un bourrage. Vous risquez d'endommager définitivement la tête d'impression si vous utilisez un ruban non agréé, qui risque de s'enrouler de façon incorrecte pour l'imprimante ou deContaining des produits chimiques corrosifs.

Ajout d'un nouveau ruban à transfert

Si le ruban s'épuise au milieu d'un travail d'impression, le voyant s'illumine en rouge et l'imprimante attend que vous ajoutiez un rouleau neuf.

1. Laissez l'imprimante sous tension pendant que vous changez le ruban.
2. Ouvrez le capot supérieur, puis coupez le ruban usage, de maniere a retirer les bobines.
3. Chargez un nouveau rouleau de ruban. Le cas échéant, consultez la méthode de chargement de ruban.
4. Refermez le couvercle supérieur.
5. Appuyez sur le bouton d'avance (Feed) pour relancer l'impression.

Remplacement d'un ruban entamé

Pour retirer un ruban à transfert usage, procedez comme suit.

1. Coupez le ruban pour le séparer du rouleau récapucérateur.
2. Retirez le rouleau récapucateur et jetez le ruban usage.
3. Retirez le rouleau d'alimentation et fixez l'extrémité de ruban non utilisé avec une bande adhésive pour l'empêcher de se dérouler. Lorsque vous réinstallez un rouleau entamé, fixez son extrémité coupée sur le rouleau recupérateur à l'aide d'une bande adhésive.

Réglage de la largeur d'impression

Voudevezreglerla largeurd'impressiondanslescassuivants：

• Vous utilisez l'imprimante pour la première fois.
• La largeur du papier a changé.

You pouvez régler la largeur d'impression par :

• Le pilote d'impression Windows ou un logiciel tel que Zebra Designer.
• La série de cinq clignotements de la section Modes de la touche Avance (Feed) à la page 91.
• Le contrôle de l'imprimante avec la programmation ZPL ; reportez-vous à la commande de largeur d'impression Print Width ( ^PW) dans le manuel ZPL Programming Guide (Guide de programmation ZPL).
• Le contrôle de l'imprimante par la programmation du mode page EPL ; reportez-vous à la commande Set Label Width (q) dans le manuel EPL Programmer's Guide (Guide du programmeur EPL).

Réglage de la qualité d'impression

La qualité d'impression est influencée par la chaleur ou la densité (réglage) de la tête d'impression, par la vitesse d'impression et par le type de papier utilisé. Faites de nombreux essais pour déterminer le réglage optimal pour votre application.

Remarque. Les fabricants de papier peuvent avoir des commandations spécifiques en matière de réglage de vitesse de l'imprimante par rapport au papier. Certains types de papier demandent des vitesse maximes inférieures à la vitesse maximale de l'imprimante.

Le paramètre de contraste relatif (ou densité) peut être contrôle par :

• La série de six clignotements de la section Modes de la touche Avance (Feed) à la page 91. Celle-ci écrase les paramètres de contraste/densité programmes en ZPL et en EPL.
• La commande ZPL de réglage de contraste Set Darkness ( SD). Consultez le manuel ZPL Programming Guide (Guide de programmation ZPL).
• La commande EPL de densité Density (D). Consultez le manuel EPL Programmer's Guide (Guide du programmeur EPL).

Si vous estimez que la vitesse d'impression nécessite un réglage, utilisez :

• Le pilote d'impression Windows ou un logiciel tel que Zebra Designer.
• La commande ZPL de vitesse d'impression Print Rate ( ). Consultez le manuel ZPL Programming Guide (Guide de programmation ZPL).
• La commande de selection de vitesse Speed Select (S). Consultez le manuel EPL Programmer's Guide (Guide de programmation EPL).

Détction du papier

Chaque imprimante de la série G dispose d'une fonction de détction automatique du papier. L'imprimante est conscience pour rechercher et ajuster en continu les variations mineures de la détction de longueur de media. Lorsque l'imprimante imprime ou transporte du papier, elle vérifie et ajuste en permanence la détction de papier afin de compenser les légères modifications de paramètres d'une étiquette à l'autre sur un rouleau et d'un rouleau de papier à l'autre. L'imprimante lance automatiquement un calibrage de longueur de papier si la longueur de papier attendue ou encore la distance des espaces d'une étiquette à l'autre a dépassé la plage de variation acceptable au début d'un travail d'impression ou lors de l'avance de papier. La détction automatique du papier des imprimantes de la série G fonctionne de la même manière avec les opérations de l'imprimante qui font appel aux formats d'étiquette et à la programmation EPL et ZPL.

Si l'imprimante ne detecte pas d'étiquettes ou de lignes noires (ou d'encoches avec détction par ligne noire) après avoir fait avancer le papier de la longueur d'étiquette maximale, à savoir 1 mètre (39 pouces), elle passée en mode continu (ticket). Ces paramètres restent en vigueur jusqu'à ce qu'ills soient modifiés par un logiciel, une programmation ou un calibrage manuel avec un papier différent.

Vous avez la possibilité de configurer l'imprimante pour qu'elle effectue un bref calibrage du papier après la mise sous tension ou lorsque vous refermez l'imprimante alors qu'elle est sous tension. L'imprimante fait alors avancer jusqu'à trois étiquettes pendant le calibrage.

Pour vérifier les paramètres de papier, imprimez une étiquette de configuration. Pour plus d'informations, reportez-vous à la section Impression d'une étiquette de test (de configuration de l'imprimante) à la page 21.

La distance maximale vérifiable par la détction automatique du type de papier peut être réduite au moyen de la commande ZPL Maximum Label Length ( ^ ML). Il est recommendé que cette distance soit définie au minimum sur deux fois l'étiquette la plus longue. Si la plus grande étiquette imprimée était de format 4 x 6 pouces, la distance de détction maximale de longueur d'étiquette (papier) peut être réduite pour passer de la distance par défaut (39 pouces) à 12 pouces.

Si l'imprimante rencontres des difficultés pour détecter automatiquement le type de papier et effectuer un calibrage automatique, reportez-vous à la section Calibrage manuel à la page 87 pour procéder à un calibrage approfondi. Celui-ci inclut un graphique imprimé du fonctionnement de la cellule pour votre papier. Cette méthode désactive la fonctionnalité de détction automatique du papier jusqu'à ce que les paramètres usine par défaut de l'imprimante aient été rétablis au moyen du mode quatre clignotements de la touche Avance (Feed). Pour plus d'informations, reportez-vous à la section Modes de la touche Avance (Feed) à la page 91.

Le calibrage automatique du papier peut être modifié, activé ou désactivé en fonction de vos besoin. Il arrive que les conditions d'un travail d'impression nécessitent que l'imprimante épaise tout le papier d'un rouleau. Les deux conditions automatiques liées au papier, à savoir mise sous tension avec papier charge et fermeture de l'imprimante sous tension, peuvent être générées automatiquement par la commande ZPL d'avance papier (Media Feed), ^MF.

L'opération d'avance par la commande examinee dans le guide du programmeur ZPL sert principalement a la detection et au calibrage automatiques du papier. C'est la commande de calibrage automatique du papier qui gere le calibrage dynamique du papier (d'une etiquette a l'autre). Si vous utilisez plusieurs types de papier presentant differentes longueurs, materiaux ou methodes de detection (bande/espace, ligne noire ou continu), ne modifiez pas ces parametes.

Vous pouvez également redéfinir le processus de calibrage et de détction du papier en fonction du type de papier charge dans l'imprimante. Faites appel à la commande ZPL de suivi du papier Media Tracking ( ^) pour définir le type de papier. Il arrive que l'imprimante confonde du papier préimprimé avec des espaces entre les étiquettes, ou encore le dos imprimé du support d'adhésif avec des marques noires de repère. Si le paramètre ^ pour papier continu est configuré, aucune calibrage automatique n'est effectué. La commande ^ contient également un paramètre de calibrage automatique ( ^ ) permettant de rétablier le réglage par défaut de l'imprimante, à savoir la détction automatique de tous les types de papiers.

Présentation du ruban

Le ruban est une fine pellicule dont une face est enduite de cire, de résine ou de résine ceroïde, qui est transférée sur le papier au cours du processus de transfert thermique. L'utilisation d'un ruban ainsi que sa largeur sont déterminées par le papier. Si un ruban est utilisé, il doit être au moins aussi large que le papier employé. Si le ruban est plus étroit que le papier, la tete d'impression n'est pas protégée et elle peut subir une usure prématurée.

Conditions d'utilisation d'un ruban

Contrairement aux papiers à transfert thermique qui exigent un ruban, les papiers thermiques directs n'en nécessitant pas. N'utilisez jamais de papier thermique direct avec du ruban. En effet, cela risque de déformer les codes à barre et les graphismes. Pour déterminer si vous devez utiliser un ruban avec un papier spécifique, effectuez un test de gratbage du papier.

Face enduite du ruban

Le ruban peut être enroulé avec la face enduite orientée vers l'intérieur ou l'extérieur. Cette imprimante utilise uniquement des rubans dont la face enduite est orientée vers l'extérieur. Pour identifier la face enduite d'un ruban, effectuez un test de gratage du ruban ou un test d'adherence.

Pour déterminer la face enduite d'un ruban, procédez comme suit :

Test d'adhérence du ruban

Si des étiquettes sont disponibles, effectuez un test d'adherence pour déterminer qu'elle face du ruban est enduite. Cette méthode est très efficace pour un ruban déjà installé.

Pour effectuer un test d'adhérence, procédez comme suit :

1. Decollez une étiquette de son support.
2. Appuyez un coin du côté adhésif sur la surface extérieure du rouleau de ruban.
3. Decollez l'étiquette du ruban.
4. Observe les résultats. Des paillettes ou des particules d'encre provenant du ruban adhérent-elles à l'étiquette?

Si l'encre du ruban...	Alors...
A adhéré à l'étiquette	Le ruban est enduit à l'extérieur et peut donc être utilisé avec l'imprimante Série G.
N'a pas adhéré à l'étiquette	Le ruban est enduit sur la face intérieure et ne peut pas être utilisé dans l'imprimante Série G.

Test de gratage du ruban

Effectuez un test de gratage du ruban lorsque vous ne disposez pas d'étiquettes.

Pour effectuer un test de grattage du ruban, procédez comme suit :

1. Déroulez légèrement le rouleau de ruban.
2. Placez la partie de ruban que vous venez de dérouler sur un morceau de papier de sorte que la face extérieure du ruban soit en contact avec le papier.
3. Grattez la face interieure du ruban déroule du bout de l'ongle.
4. Decollez le ruban du papier.
5. Observe les résultats. Le ruban a-t-il laissez une marque sur le papier?

Si le ruban...	Alors...
Laisse une marque sur le papier	Le ruban est enduit à l'extérieur et peut donc être utilisé avec l'imprimante Série G.
Ne laïsses pas de marque sur le papier	Le ruban est enduit sur la face intérieure et ne peut pas être utilisé dans l'imprimante Série G.

Impression sur du papier à piage paravent

Pour imprimer sur du papier à pliage paravent, vous devez régler la position d'arrêt des guides de papier.

1. Ouvrez le couvercle supérieur.

1. Reglez la position d'arrêt du guide de papier à l'aide de la molette verte. À l'aide d'un morceau du papier à pliage paravent, réglez la position d'arrêt. Faites tourner la roue vers vous pour élargir l'ouverture des guides. Faites tourner la roue en l'éloignant de vous pour rétrécir l'ouverture des guides.

1. Insérez le papier dans la fente à l'arrière de l'imprimante.

1. Passez le papier entre les porte-rouleaux.

1. Refermez le couvercle supérieur.

Impression avec du papier en rouleau monté en externe

L'imprimante Série G accepte le papier en rouleau monté en externe, de la même manière que le papier à pliage paravent. La combinaison du rouleau de papier et du support doit partager une faible inertie initiale pour permettre le déroulement du papier. Le moteur de la Série G a un couple supérieur de 30% par rapport à celui des imprimantes de bureau de la série Zebra 2800, afin de faciliter la manipulation du papier et d'offrir une vitesse plus élevé.

À l'heure actuelle, Zebra ne propose pas d'options externe pour papier destinée à l'imprimante Série G.

Remarques concernant le papier en bobine monté en externe :

• idéalement, le papier doit pénétre directement à l'arrête de l'imprimante, par la fente du papier à pliage paravent. Reportez-vous à la section Impression sur du papier à pliage paravent à la page 39 pour plus d'informations sur le chargement du papier.
• Réduisez la vitesse d'impression afin de diminuer les risques de calage du moteur. C'est généralement lorsque le rouleau commence à bouger qu'il présente l'inertia la plus élevé. Les rouleaux de papier de fort diamètre nécessitent un couple plus important pour commencer à se déplacer.
• Le papier doit se déplacer régulièrement et librement. Il ne soit pas patiner, tressauter, se dérouler de façon saccadée, se coincer, puis avancer, etc., lorsqu'il est monté sur le support.
• Le rouleau de papier ne doit pas toucher l'imprimante.
  L'imprimante ne doit pas glisser ou se soulever de la surface sur laquelle elle est posée.

Polices de caractères et imprimante

L'imprimante Série G répond à vos besoin en matière de langues et de polices de caractères et offre diverses polices internes, une fonction interne de mise à l'échelle des polices et des jours de caractères internationaux. Elle prend en charge les pages de code et la norme Unicode, ainsi que le téléchargement de polices.

Les capacités de l'imprimante Série G en matière de polices dépendent du langage de programmation. Le langage EPL fournit des polices en points de base et des pages de codes internationales. Le langage de programmation ZPL fournit des technologies évoluées de mappage des polices et de mise à l'échelle permettant de prendre en charge les polices vectorielles (TrueType™ or OpenType™), le mappage de caractères Unicode, ainsi que des polices en points de base et des pages de codes. Les manuels de programmation ZPL et EPL dérivent et documentent les polices, les pages de code, l'accès aux caractères, les listes de polices et les limitations respectives de ces langages de programmation de l'imprimante. Consultez les manuels de programmation de l'imprimante pour plus d'informations sur la prise en charge du texte, des polices et des caractères.

L'imprimante Série G est fournie avec des utilisaires et des logiciels prénant en charge le téléchargement de polices pour les deux langages de programmation.

Identification des polices dans l'imprimante

Les polices et la mémoire sont partagées par les langages de programmation de l'imprimante. Vous pouvez charger des polices dans de nombreuses zones de mémoire de l'imprimante Série G. La programmation ZPL peut reconnaître les polices EPL et ZPL. La programmation EPL reconnaît uniquement les polices EPL. Consultez les guides de programmation de chaque langage pour plus d'informations sur les polices et la mémoire de l'imprimante.

Polices ZPL :

• pour gérer et télécharger des polices en vue d'une impression ZPL, utilisez ZebraNet Bridge.

• Pour afficher toutes les polices chargées dans l'imprimante Série G, envoyez la commande ZPL ^WD. Reportez-vous au manuel ZPL Programmers Guide (Guide de programmation ZPL) pour plus de détails.

• Les polices en points qui résident en divers emplacements de la mémoire de l'imprimante sont identifiées par l'extension .FNT en ZPL.

• Les polices vectorielles sont identifiées par les extensions .TTF, .TTE ou .OTF en ZPL. Le langage EPL ne prend pas en charge ces polices.
• Les six polices LMu.FNT à LMrz.FNT sont des polices EPL en mode ligne qui ne sont pas utilisables en programmation EPL sur les imprimantes à transfert thermique de la Série G.
• Quand elles sont affichées en ZPL, les polices logicielles EPL sont divisées en deux groupes : horizontales et verticales. Les polices logicielles EPL sont signalées par un caractère alphétique unique en minuscules (a-z), suivi d'un H ou d'un V en majuscules, puis de l'extension de fichier .FNT.

Polices EPL :

• Pour télécharger des polices pour une impression EPL, utilisez le téléchargeur de polices EPL (EPL Font Downloader).
• Pour afficher les polices logicielles (ext.) disponibles en EPL, envoyez à l'imprimante la commande EPL EI.
• Dans les imprimantes Série G, les polices asiatiques apparaissent en tant que polices logicielles, mais restent accessibles par la méthode documentée pour la commande A dans le guide du programmeur EPL.
• Toutes les polices EPL affichées sont des polices en points. Elles ne comportent pas l'extension .FNT, ni les indicateurs horizontal (H) ou vertical (V) affichés par la commande ZPL ^WD déscribe ci-dessus avec les polices ZPL.
• Pour supprimer les polices EPL non asiatiques par la programmation EPL, utilisez la commande EK.
• Pour supprimer les polices EPL asiatiques de l'imprimante, utilisez la commande ZPL ^ID.

Localisation de l'imprimante au moyen de pages de codes

Avec chaque langage de programmation, ZPL et EPL, l'imprimante Série G prend en charge deux ensembles de produits de langues, de régions et de caractères pour les polices chargées de façon permanente. L'imprimante prend en charge la localisation à l'aide de pages de codes de caractères internationaux courantes.

• Pour la prise en charge ZPL des pages de code, y compris Unicode, consultez la commande ^cI dans le manuel ZPL programmer's guide (Guide du programmeur ZPL).
• Pour la prise en charge EPL des pages de code, consultez la commande I dans le manuel EPL programmer's guide (Guide du programmeur EPL).

Polices asiatiques et autres produits de polices de grande taille

Les polices pictographiques des langues asiatiques sont associées à d'importantants yeux de caractères comportant des milliers de caractères, gérés par une page de codes unique par langue. Pour prendre en charge les yeux de caractères asiatiques importants, l'industrie a adopté un système de caractères à octets doubles (67840 maximum) à la place des caractères à octet unique (256 maximum) utilisés par les langues en lettres latines. La norme Unicode a été inventée pour:gérer plusieurs langues au moyen d'un jeu de polices unique. Une police Unicode prend en charge un ou plusieurs points de code (comparables aux mappings de caractères des pages de codes) et est accessible au moyen d'une méthode standard qui résout les conflits de mappage. Le langage de programmation ZPL prend en charge Unicode, ce qui n'est pas le cas d'EPL. Les deux langages de programmation de l'imprimante prennant en charge les yeux de polices de caractères pictographiques asiatiques double octet de grande taille.

La gestion des langues asiatiques nécessite une prise en charge supplémentaire de mémoire par l'imprimante Série G configurée avec les options usine par défaut horloge en temps réel et mémoire flash complète. Le nombre de polices que vous pouvez télécharger est fonction de la quantité de mémoire flash disponible et de la taille de la police à télécharger.

Certaines polices Unicode sont trop volumineuses pour etre installes dans l'imprimante avec les options horloge en temps reel et memoire flash complete. Il s'agit notamment de la police MS (Microsoft) Arial Unicode (23 Mo), ou encore de la police Andale (22 Mo), fournie par Zebra. Ces yeux de polices de grande taille prennt generalement en charge un grand nombre de langues etalement.

Obtention de polices asiatiques

Les yeux de polices asiatiques doivent être téléchargés dans l'imprimante par l'utilisateur ou l'intégrateur. Les polices s'achètent séparément de l'imprimante.

• Chinois simplifié et traditionnel (ZPL et EPL)
• Japonais — Mappings JIS et Shift-JIS (ZPL et EPL)
• Coreen (ZPL y compris Johab et EPL)
  Thai (ZPL uniquement)

Impression autonome

L'imprimante peut être configurée pour fonctionner sans être reliée à un ordinateur. Elle offre la capacité detraiter automatiquement un seul formulaire d'étiquette. Un ou plusieurs formulaires d'étiquettes téléchargés sont accessibles et peuvent être manipulés à partir d'un terminal ou d'un décodeur d'interface, ou encore d'un ZDU (Keyboard Display Unit) Zebra, qui permettent d'appeler un formulaire d'étiquettes. Ces méthodes permettent au développement d'incorporer à l'imprimante des péripériques d'entrée de données, tels que des scanners ou des balances, par l'intémédiaire du port série.

Vous pouze développer des formats d'etiquette stockés ensuite dans l'imprimante pour prendre en charge les etiquettes suivantes :

• Aucune entrée de données nécessaire et impression en actionnant la touche d'avance (Feed).
• Aucune entrée de données nécessaire et impression lorsqu'une étiquette est prélevée dans le distributeur d'étiquettes en option de l'imprimante.
• Une ou plusieurs variables de données doivent être entées par le terminal ou le décodeur d'interface. L'étiquette s'imprime après la saisie du dernier champ de données variables.
• Un ou plusieurs formats d'étiquette sont appelés lorsque vous balayez des codes à barres contenant les instruction d'imprimer un-formulaire d'étiquette.
• Les formulaire d'étiquette concus pour fonctionner en chaine. Chaque étiquette compte un code à barres qui contient les instructions d'imprimer l'étiquette suivante de la sequence.

Les deux langages de programmation offrent des formulaires d'étiquette spéciaux qui s'excutent automatiquement après un redémarrage ou une réinitialisation. ZPL recherche un fichier nommé AUTOEXEC.ZPL et EPL un-formulaire d'étiquette nommé AUTOFR. Si ces deux fichiers sont charges dans l'imprimante Série G, seul AUTOEXEC.ZPL s'exécute. Le formulaire EPL AUTOFR s'exécute jusqu'à ce qu'il soit désactivement. Supprimez les deux fichiers de l'imprimante et faites-les suivre d'un redémarrage ou d'un cycle de mise sous tension pour les supprimer définitivement.

Remarque- Sur l'imprimante Série G, la commande EPL AUTOFR peut seulement être désactivée à l'aide du caractère NUL (00 hex ou 0 en ASCII). En revanche, elle ignore l'autre caractère qui désactive habituèlement le formulaire AUTOFFR sur les imprimantes EPL, à savoir le caractère XOFF (13 hex or 19 en ASCII).

L'imprimante Série G peut faire venir jusqu'à 750mA par la ligne de 5 volts du port série; reportez-vous à l'Annexe A pour plus d'informations sur l'interface du port série de l'imprimante.

Envoi de fichiers à l'imprimante

Vous pouvez envoyer des fichiers à l'imprimante à partir des systèmes d'exploitation Microsoft Windows à l'aide du téléchargeur de microprogrammes (et de fichiers) de Zebra (Zebra Firmware Downloader), fourni sur le CD de l'utilisateur ou à l'adresse www.zebra.com. Cette méthode est commune aux deux langages de programmation, à toutes les interfaces câblées de la Série G (y compris USB), ainsi qu'aux imprimantes réseau câblées.

Transfert de fichiers à l'aide du téléchargeur de microprogrammes

1. Installez l'imprimante. Assurez-vous que les communications sont opérationnelles au moyen de la fonction Imprimer une page de test (Print Test Page), dans la fenêtre de propriétés du pilote d'imprimante.
2. Installez le téléchargeur Zebra Firmware Downloader sur votre système.
3. Pour ouvrir le téléchargeur, Sélectionnéz Demarrer > Programmes > Zebra.

1. Sélectionnez le menu Imprimante (Printer) et executez la Détction automatique (Auto-Detect).

1. Cliquez sur votre imprimante Zebra afin de laCHOISIR pour le tellechargement.

1. Dans le menu Fichier (File), cliquez sur Sélectionner fichier de microprogramme (Select Firmware File). À l'aide de la fenêtre Parcourir, Sélectionnez le fichier à télécharger vers l'imprimante.

1. Dans le menu Imprimante (Printer), cliquez sur Tetecharger vers imprimante selectionnee (Download to Selected). Le programme de tetechargement peut afficher un indicateur d'etat montrant la progression de chargement des fichiers de grande taille.

Compteur d'impression

L'imprimante Série G peut vous alerter lorsqu'il est nécessaire de procéder à la maintenance de la tête d'impression. Elle peut renvoyer des alertes de nettoyage, ainsi que vous informer de l'imminence de la fin de vie calculée de la tête d'impression. Si l'horloge en temps réel (RTC) est installée dans l'imprimante, le rapport de durée de vie et d'historique de la tête d'impression contient également la date. Les alertes du compteur d'impression sont désactivées par défaut.

Un grand nombre des messages et des rapports du compteur d'impression peuvent être personnalisés. Consultez les Guides de programmation ZPL ou EPL pour plus d'informations sur le compteur d'impression.

Pour activer les alertes du compteur d'impression, envoyez l'une des commandes suivantes à l'imprimante :

Commande EPL oLY
Commande ZPL ,,, E

Options de l'imprimante

Cette section présente et désrit brievement les options et les accessoires courants de l'imprimante et indique comment commencer à les utiliser ou à les configurer.

Sommaire

Optiondistribuertd'etiquettes 50

Option detecteur mobile de ligne noire 53

Option coupe 55

Option serveur d'impression interne ZebraNet® 10/100 59

Option horloge en temps reel et mémoire flash completé 61

Polices asiatiques - Accessoire imprimante 62

KDU—Accessoireimprimante 63

KDU Plus - Accessoire imprimante 65

Option distributeur d'étiquettes

L'option distributeur d'étiquettes, installée en usine, vous permet de décoller une étiquette de son support (bande) pendant l'impression, afin de la préparer à l'application. Lorsque vous imprimez plusieurs étiquettes, l'action de prendre l'étiquette distribuée (décollée) indique à l'imprimante d'imprimer et de distribuer la suivante.

Pour utiliser le mode distribution, activez la cellule étiquette (prise) en plus des paramètres classiques tels que longueur, non-continu (espace), et échenillage (support). Sinon, envoyez des commandes de programmation ZPL ou EPL à l'imprimante.

En programmation ZPL, vous pouvez utiliser les séquences de commandes ci-dessous.
Reportez-vous à votre manuel ZPL Programming Guide (Guide de programmation ZPL) pour plus d'informations sur la programmation en ZPL.

XA MMPP XZ

^XA ^JUS ^XZ

En programmation EPL, envoyez la commande Options (O) avec le paramètre « P » (OP) pour activer la cellule Étiquette prise. D'autres paramètres peuvent être inclus à la chaîne de commande Options. Reportez-vous au manuel EPL Programmer's Guide (Guide de programmation EPL) pour plus d'informations sur la programmation EPL et le comportement de la commande Options (O).

1. Chargez vos étiquettes dans l'imprimante. Fermez l'imprimante et appuyez sur le bouton Avance (Feed) jusqu'à ce que 100 millimètres (4 pouces) au minimum d'étiquette exposée soient sortis de l'imprimante. Décollez les étiquettes exposées du support.

1. Faites passer le support au dessus de l'imprimante, puis ouvrez la porte du distributeur.

1. Insérez le support d'étiquette entre la porte du distributeur et le corps de l'imprimante.

1. Refermez la portedistributeur.

1. Appuyez sur la touche Avance (Feed) pour faire avancer le papier.

1. Pendant le travail d'impression, l'imprimante décolle le support et présente une seule étiquette. Otez l'étiquette de l'imprimante pour lui permettre d'imprimer la suivante. Remarque: Si vous n'avez pas activé la cellule Étiquette prise pour détecter le prélevement de l'étiquette distribuée (décollée) au moyen de commandes logicielles, l'imprimante empile et ejecte les étiquettes décollées.

Option détecteur mobile de ligne noire

La cellule mobile de détction de ligne noire en option, installée en usine, permet à l'imprimante d'utiliser du papier dont le verso (ou le support) comporte des lignes ou des marques noires, ou encore des encoches (trous) qui ne sont pas situées au centre du papier.

La cellule mobile de ligne noire n'est pas en mesure de détecter le papier ou les étiquettes continus (pour une détction de l'espace inter-étiquettes) si la cellule n'est pas dans sa position de détction par défaut, voir ci-après.

Défaut - Détection des espaces (bandes) Position de fonctionnement standard

Décentréé
Détction de ligne noire
seulément

Réglage de la cellule mobile de détction de ligne noire pour les marques noires ou les encoches

Chargez le papier. Avant de referrer l'imprimante, réglez la cellule mobile de ligne noire comme suit :

1. Retournez le papier sur le rouleau afin de rendre visibles les marques noires figurant au verso (face non imprimable) du papier. Cette manipulation n'est pas nécessaire sur le papier à encoches.

1. Faites glisser la cellule mobile de sa position centrale par défaut afin de l'aligner sur les marques noires. Alignez la flèche de la cellule mobile sur le bord droit de la marque noire pour les marques situées de chaque côte du papier (côté gauche illustré).

Option coupe

L'imprimante accepte deux options de coupe de papier installées en usine, en vue de la découvert sur toute la largeur du support d'étiquette classique ou épaissé ou du papier pour ticket. Ces options de coupe sont toutes prises en charge par un seul modulo de logement de lame. Pour vérifier quel type d'options de coupe est installé dans votre imprimante, imprimez une étiquette d'etat de configuration d'imprimante. Les options de coupe sont les suivantes :

• Lame moyenne pour la coupe des supports d'étiquette et du papier léger pour tickets (ÉTI/SPT)

Grammage (épaisseur) maximum du papier : jusqu'à 180g / m^2 (0,0077")

Durée de vie*: 2 millions de coupes : papier de 10 à 120 g/m² (0,5 à 5 mil)
1 millions de coupes : papier de 120 à 180 g/m² (5 à 7,5 mil)
750 000 coupes : papier de 180 à 200 g/m² (7,5 à 10 mil)

• • Tout dépassement du gramma (densité/dureté) et de l'épaissur maximum du papier raccourcit la durée de vie des lames ou peut provoquer une défaillance du système de coupe (bourrage ou autre erreur).

Largeur de coupe : de 108 mm (4,25 pouces) maximum à 19 mm (0,75 pouce) minimum
- Distance minimale entre les coupes (longueur d'étiquette) : 25,4 mm (1 pouce). Le fait de couper des longueurs de papier plus courtes entre les coupes peut occasionner un bourrage ou une erreur du système de coupe.
- Par défaut, le système de coupe effectue un nettoyage de maintenance préventive toutes les vingt cinq coupes. Vous pouvez désactiver cette fonction au moyen de la commande de programmation SGD (Set/Get/DO) ZPL ou EPL (coder.cleanCoder) mais cela n'est pas recommandé.

Avertissement • L'unité de coupe ne contient aucune piece réparable par l'utilisateur. Ne retirez jamais le couvercle de l'unité de coupe (logement). Ne tentez jamais d'insérer des objets ou les doigts dans le mécanisme de coupe.

Important • En effet, les outils, les tampon de coton, les solvants (y compris l'alcool), etc. risquent tous d'endommager ou de raccourcir la durée de vie du système de coupe, ou encore occasionner des bourrages.

Chargement de papier avec l'option Coupe

1. Ouvrez l'imprimante. Tirez les leviers des loquets de blocage vers l'avant de l'imprimante.

1. Ouvrez les supports des rouleaux. Tirez sur les guides de papier avec votre main libre pour les ouvrir, puis placez le rouleau de papier sur les supports et relâchez les guides. Orientez le rouleau de papier de telle sorte que sa surface imprimable soit dirigée vers le haut lorsqu'elle passé sur le contre rouleau (d'entrainment).

1. Si l'imprimante est équipée du détecteur mobile de ligne noire en option, assurez-vous que la cellule du détecteur est alignée sur la position centrale par défaut. C'est la position de fonctionnement standard pour la détction du papier. Quand la cellule est éloignée de la position par défaut, l'imprimante ne détecte que les papiers avec ligne noire, marque noire ou encoches.

Position de fonctionnement standard

Décentréé
Détection de ligne noire seulement

1. Faites passer le papier par la fente interne de l'unité de coupe, de telle sorte qu'il dépasse à l'avant de l'imprimante. Assurez-vous que le rouleau tourne librement. Le rouleau ne doit pas être posé au fond du compartment papier. Assurez-vous que la surface imprimable du papier est orientée vers le haut.

1. Poussez le papier sous les deux guides de papier.

1. Refermez l'imprimante. Appuyez pour fermer le couvercle jusqu'à ce qu'il s'enclenche.

Option serveur d'impression interne ZebraNet® 10/100

Le serveur d'impression interne ZebraNet® 10/100 (PS) est un périphérique en option installé en usine qui permet de connecter au réseau une imprimante dotée de la fonction ZebraLink™. Une interface de type navigateur permit de configurer l'imprimante et le serveur d'impression. Si vous utilisez le logiciel de gestion de l'imprimante en réseau ZebraNet™ Bridge de Zebra, vous pouze acceder facilement aux fonctions spécialisées d'une imprimante sur laquelle ZebraLink™ est activé.

Le serveur d'impression interne PS — 10/100 procure les fonctions suivantes :

• Configuration du serveur d'impression et de l'imprimante dans un navigateur
• Fonction de surveillance et de configuration à distance du PS interne 10/100 à l'aide d'un navigateur
  Alertes
• Capacité d'envoyer des messages d'état de l'imprimante non demandés au moyen de péripériques de courrier électronique

ZebraNetTM Bridge — ZebraNetTM Bridge est un logiciel fonctionnant avec le PS interne 10/100, qui améliore les fonctions de ZebraLink, résident sur les imprimantes ZPL. Il offre notamment les fonctions suivantes :

• ZebraNet™ Bridge yous permit de localiser automatiquement les imprimantes. ZebraNet™ Bridge recherche des parametes tels que l'adresse IP, le sous-réseau, le modele d'imprimante, l'état de l'imprimante et de nombreuses autres caractéristiques définies par l'utilisateur.
• Configuration à distance — Vous permet de:gérer toutes les imprimantes d'étiquettes Zebra de l'entreprise sans vous déplacer sur des sites distants ou manipuler Physiquement les imprimantes. Toutes les imprimantes Zebra connectées au réseau d'entreprise sont accessibles à partir de l'interface de ZebraNet™ Bridge et peuvent être configurées à distance au moyen d'une interface utilisateur graphique conviviale.
• Alertes de l'imprimante, état, surveillance des pulsations et notification d'événements — ZebraNet™ Bridge yous permit de configurer plusieurs alertes d'événements par périhérique et d'adresser des alertes différentes à différents utilisateurs. Vous pouvez receiveoir les alertes et les notifications par E-mail, par téléphone mobile/televertisseur ou par l'intémediaire de l'onget Événements (Events) de ZebraNet™ Bridge. Vous pouze afficher les alertes par imprimante ou par groupe, ainsi que les filtrer par date/heure, gravité ou déclencheur.
• Configuration et copie de profils d'imprimante — Vous pouvez copier et coller des paramètres d'une imprimante à l'autre, voir les diffuser à un groupe entier. ZebraNet Bridge vous permet de copier des paramètres d'imprimante, des fichiers résidents de l'imprimante (formats, polices et graphiques), et des alertes en un seul clic de souris. Création de profils d'imprimante — des imprimantes virtuelles — avec les paramètres, objets et alertes souhaités et diffusion comme s'il s'agissait d'imprimantes réelles, pour une économie importante en matière de temps de mise en service. Les profils d'imprimante constituent également une excellente méthode pour sauvégarder la configuration d'une imprimante dans l'éventualité d'une reprise après sinistre.

Étiquette d'etat de configuration réseau

Les imprirmantes Série G intégrant l'option de serveur d'impression interne 10/100 ZebraNet® imprint une autre étiquette d'état de configuration contenant les informations nécessaires à la définition et au dépannage d'une impression réseau. Utilisez la commande ZPL ~WI pour imprimer l'étiquette ci-dessous.

Les étiquettes d'etat de configuration classiques représentent une partie des paramètres de configuration réseau de l'imprimante, tels que l'adresse IP, dans la partie inférieure de l'impression.

L'adresse IP de l'imprimante sert à identifier et à configurer l'imprimante pour le réseau. Pour plus d'informations, reportez-vous au manuel ZebraNet® 10/100 Internal Print Server.

Option horloge en temps réel et mémoire flash completé

L'option installée en usine Horloge en temps réel (RTC - Real Time Clock) et mémoire flash complète vous permet de créé des applications d'impression personnalisées, d'améliorer la Productivité et la souplesse de l'imprimante et de-disposer de mémoire supplémentaire pour stocker un plus grand nombre de formulaires, de graphismes (logos), de polices, ainsi que les yeux de polices Asiatiques de grande taille.

L'horloge en temps réel permet au développement de formulaires d'étiquette d'y inclure les éléments suivants :

Horodatage
- Pré ou post-datage
Inclusion de la date/l'heure sur un formulaire imprimé sans modification du formulaire
- Fournit la date et l'heure sans qu'il ne soit nécessaire de les générer par l'intémediateur du système hôte, du logiciel d'application ou d'un autre processus de programmation (par exemple un rapport de base de données).

L'horloge en temps réel facilité le fonctionnement de l'imprimante en configuration autonome (non connectée à un hôte ou un PC). Elle sert couramment à inclure un horodatage sur une étiquette, un label ou un ticket imprimé à la demande. Pour plus d'informations, reportez-vous à la section Impression autonome à la page 45.

La fonction horloge en temps réel prend en charge la programmation ZPL et EPL. Les deux fonctions de programmation qui affichent la date et l'heure sont indépendantes l'une de l'autre. En revanche, les commandes de réglage de l'heure et la date les modifiient pour les deux langages de l'imprimante.

Attention • L'unité d'horloge en temps réel en option contient une pile au lithium de trois volts. Vous savez que la pile est faible ou est épuisée lorsque l'horodatage de l'imprimante est systématiquement retardé. Le remplacement de la pile doit être effectué par un technicien de maintenance qualifié. Utilisez uniquement des piles de rechange agrées par Zebra.

Important • Recyclez les piles conformément aux directives et réglementations en vigueur dans votre pays. Emballez la pile lorsque vous la jetez (ou la stockez) afin d'eviter tout court-circuit.

NE mettez pas la pile en court-circuit. En effet, un court-circuit risque d'occasionner une génération de chaleur, un incendie ou une explosion.

NE chauffez pas, ne demontez pas ou ne jetez pas la pile au feu.

La mémoire flash complète ajoute 8 Mège-octets supplémentaires aux 4 Mège-octets fournis en standard dans l'imprimante, pour un total de 12 Mège-octets de mémoire d'impression.

Polices asiatiques - Accessoire imprimante

Les yeux de polices asiatiques doivent etre tellecharges dans l'imprimante par l'utilisateur ou l'integrateur. L'option Horloge en temps reel et memoire flash complete doit etre installee dans suaive imprimante Serie G pour qu'elle puisse prendre en charge les fichiers de polices asiatiques de grande tallle. Les polices s'achetent separately de l'imprimante.

• Chinois simplifié et traditionnel (ZPL et EPL)
• Japonais — Mappings JIS et Shift-JIS (ZPL et EPL)
• Coreen (ZPL y compris Johab et EPL)
  Thai (ZPL uniquement)

Reportez-vous à la section Polices de caractères et imprimante à la page 42 pour plus de détails sur les polices asiatiques.

KDU — Accessoire imprimante

Le KDU (Keyboard Display Unit, ou clavier et écran) est une petite unité terminale qui s'interface avec l'imprimante pour permettre d'acceder aux formulaires d'étiquette EPL qu'elle contient.

Le KDU est un terminal au sens strict et n'a pas la capacité de stocker des données ou de configurer des paramétres. Le KDU est utilisé pour les opérations suivantes :

• Dresser la liste des formulaires d'étiquette stockés dans l'imprimante
• Extraire des formulaires d'étiquette stockés dans l'imprimante
• Entrer des données variables
• Imprimer des étiquettes

Le KDU a été créé pour les imprimantes Zebra EPL. Le port série de l'imprimante EPL a été configuré pour des communications DCE (data communication equipment). L'imprimante Série G a une configuration DTE (data terminal equipment) pour le port série. comme le KDU et l'imprimante Série G sont câblées différément, un adaptateur de port série s'avéré nécessaire pour alimenter le KDU et établier la communication de façon correcte.

KDU et imprimante Série G — Installation de l'adaptateur de port série

1. Mettez l'imprimante hors tension.
2. Alignez l'adaptateur entre le connecteur série du KDU et l'interface série de l'imprimante.

1. Branchez l'adaptateur dans l'interface série de l'imprimante; utilisez un petit tournevis plat pour serrer les vis et fixer l'adaptateur.
2. Branchez le cable du KDU dans l'adaptateur; serrez les vis pour fixer le cable.

KDU Plus — Accessoire imprimante

Le KDU Plus est un périphérique terminal qui contient de la mémoire permettant de stocker des fichiers et de:gérer une ou plusieurs imprimantes distantes. Le KDU Plus offre un clavier de type ordinateur portable, de plus grande taille que le KDU Zebra d'origine.

Le KDU Plus est concu pour les opérations suivantes :

• Dresser la liste des formulaires d'étiquette stockés dans l'imprimante
• Extraire des formulaires d'étiquette stockés dans l'imprimante
• Entrer des données variables
• Imprimer des étiquettes
  Stockage et transfert de fichiers

Le KDU Plus est donc pour les imprimantes ZPL et EPL. Il déetecte de façon dynamique la configuration de communication de l'imprimante (DTE ou DCE), puis bascule dessus pour s'y adapter. Par défaut, le KDU démarre le mode formulaires. Ce fonctionnement est compatible avec celui du KDU original de Zebra. Vous pouvez configurer le KDU Plus pour qu'il fonctionne dans les modes ZPL ou terminal.

Le KDU Plus offre des fonctions de transfert et de stockage de fichiers. Ces fonctions sont ideales pour gerer des imprimantes distantes et autonomies en leur fournissant des formulaires d'etiquette, des logos et de petits yeux de polices.

Le KDU Plus dispose de deux ports série configurables et d'un port PS/2 pour se connecter à d'autres péripériques d'entrée des données, tels que des scanners, des balances, etc.

Les +5 volts provenant du port série de l'imprimante (broche 9) alimentent le KDU Plus et tout péripérisque d'entrée qui lui est connecté.

Appel total maximal de courant par le port série de l'imprimante Série G : 750 mA

L'intensité du KDU Plus sans connexion de péripériques d'entrée externes est de : 50 mA

Attention • Les ports d'entrée du KDU Plus (AUX1, AUX2 et PS/2) sont dépourvus de fusible. Un dépassement de l'intensité disponible peut endommager votre péripérisque d'entrée, KDU Plus ou imprimante.

Remarques

Cette section déscrit les procédures de maintenance et de nettoyage de routine.

Sommaire

Nettoyage 68

Nettoyage de la tete d'impression 69

Remarques sur le passage du papier 70

Nettoyage et remplacement de la platine 72

Autres opérations de maintenance 74

Remplacement de la tete d'impression 75

Nettoyage

Pour nettoyer l'imprimante, utilisez le consommable qui repond le比较好 a vos besoin dans laiste ci-dessous :

Consommables de nettoyage	Quantité	Utilisation prévue
Stylets de nettoyage (105950-035)	Jeu de 12	Nettoyage de la tête
Tampons de nettoyage (105909-057)	Jeu de 25	Nettoyage du passage du papier, des guides et des cellules

You pouze you procurer des consommables de nettoyage a l'adresse www.zipzebra.com.

Le processus de nettoyage ne prend que quelques minutes ; suivez la procEDURE ci-dessous.

Composant de l'imprimante	Méthode	Intervalle
Tête d'impression	Laissez refroidir la tête pendant une minute, puis, à l'aide d'un stylet de nettoyage neuf, essuyez la ligneASF de la tête d'impression, en partant du centre vers l'extérieur. Reportez-vous à la section Nettoyage de la tête d'impression à la page 69	Avec du ruban : après chaque rouleau de ruban ; avec du papier thermique direct : après chaque rouleau de papier.
Contre-rouleau	Déposez le contre-rouleau pour le nettoyer. Nettoyez le rouleau avec soin à l'aide d'alcool à 90° médical et d'un tampon de nettoyage ou d'un chiffon non pelucheux. Reportez-vous à la section Nettoyage et remplacement de la platine à la page 72.	Selon les besoin.
Barre de prédécollage	Nettoyez-la avec soin à l'aide d'alcool à 90° médical et d'un tampon de nettoyage non fibreux. Laissez l'alcool s'évaporer et l'imprimante sécher complètement.
Passage de papier
Extérieur	Chiffon humecté avec de l'eau.
Intérieur	Brossez doucement l'imprimante.

Attention • Avec le temps, des matières adhésives et du papier peuvent se transférer sur les composants de l'imprimante sur le passage du papier, notamment la platine et la tête d'impression. Des poussières et des impuretés peuvent alors s'accumuler. Tout manquement aux procédures de nettoyage de la tête d'impression, du passage du papier et du contre-rouleau peut occasionally naient occasionner la perte d'étiquettes, des bourrages et éventuellesment endommager l'imprimante.

Important • Si vous utilisez une quantité trop importante d'alcool, vous risquez d'atteindre les composants électroniques, lesquels demandent un temps de séchage bien plus important pour fonctionner correctement.

Nettoyage de la tete d'impression

Utilisez toujours un stylet de nettoyage neuf sur la tete d'impression (en effet, les styles usages encrassés par les utilisations precedentes risquent d'endommager la tete).

Attention • La tête d'impression devient chaude pendant l'impression. Pour éviter d'endommager la tête d'impression et ne pas risquer de vous blesser, évitez de toucher la tête. Utilisez exclusivement le stylet de nettoyage pour procéder à sa maintenance.

Quand you chargez du papier, vous pouvez également nettoyer la tete d'impression.

1. Frottez le stylet de nettoyage sur la zone nombre de la tete. Nettoyez-la en partant du centre vers l'extérieur. Vous repousserez ainsi la matière adhésive transférée des bords du papier à la tete vers l'extérieur du passage du papier.
2. Attendez une minute avant de refermer l'imprimante.

Remarques sur le passage du papier

Utilisez un tampon de nettoyage pour nettoyer les débris, la poussière ou les croûtes accumulés sur les porte-rouleaux, les guides et les surfaces du passage de papier.

1. Servez-vous de l'alcool du tampon pour ramollir les débris et decoller la matière adhésive.
2. Essuyez les saillies pour enlever les accumulations de débris.
3. Essuyez les bords interieurs des deux guides pour enlever les résidus accumulés.
4. Attendez une minute avant de refermer l'imprimante.

Jetez le tampon de nettoyage après utilisation.

Nettoyage des cellules

La poussière peut s'accumuler sur les cellules de détction du papier.

1. Brossez doucement la poussière ; si nécessaire, utilisez un tampon sec. S'il reste de la matière adhésive ou d'autres contaminants, ramollissez-les à l'aide d'un tampon imbibé d'alcool.
2. Utilisez un tampon sec pour enlever tout résidu éventuellesment laissé par le premier nettoyage.
3. Répétez les étapes 1 et 2 jusqu'à ce que tous les résidus et toutes les trainées aient été otsés de la cellule.

Nettoyage et remplacement de la platine

En principe, la platine standard (rouleau de transmission) ne nécessite aucun nettoyage. Les résidus de papier et de support peuvent s'accumuler sans nuire aux opérations d'impression. La présence d'impuretés sur le contre-rouleau peut endommager la tête d'impression ou provoquer une patinage ou une adherence du papier lors de l'impression. Vous doivent immédiatement de la platine toute matière adhéasive, saleté, poussière, corps gras et autres impuretés.

Nettoyez la platine (et le passage du papier) dés que vous constazez une dégradation des performances, de la qualité d'impression ou de la gestion du papier. La platine sert de surface d'impression et de rouleau d'entrainment de votre papier. Si l'adhérence ou les bourrages persistent même après le nettoyage, vous doivent remplaner la platine.

La platine peut être nettoyée avec un tampon sans fibre (Texpad par exemple) ou un chiffon non pelucheurs propre et très légarement imbibé d'alcool de qualité Médicale (pur à 90% ou plus).

1. Ouvrez le capot (et la porte du distributeur). Retirez le papier de la zone de la platine.
2. Tirez les languettes du loquet de blocage des roulements de la platine situées à droite et à gauche vers l'avant de l'imprimante, et faites-les tourner vers le haut.

1. Soulevez la platine pour la retarder du chassin inférieur de l'imprimante.

1. Nettoyez la platine à l'aide d'un tampon imbibé d'alcool. Nettoyez du centre vers l'extérieur. Répétez l'opération jusqu'à ce que la surface du rouleau ait est entièrement nettoyée. En cas de forté accumulation de matière adhéasive ou de bourrage d'étiquettes, répétez l'opération avec un tampon neuf pour supprimer toute impureté résiduelle. En effet, le nettoyage initial ne suffit pas à supprimer complètement les matières adhéesives et les corps gras.
2. Installé la platine dans l'imprimante. Jetez les tampons de nettoyage après utilisation - ne les réutilisez pas.
3. Assurez-vous que les roulements et le rouage d'entrainment sont sur l'arbre de la platine.

1. Alignez la platine sur le rouage situé à gauche, puis abaissez-la dans le chassin inférieur de l'imprimante.
2. Faites tourner les languettes du loquet de blocage des roulements de la platine situées à droite et à gauche vers l'arrière de l'imprimante et enclenchez-les.

Laissez l'imprimante sécher une minute avant de reférer la pote du distributeur ou le capot, ou encore de charger des étiquettes.

Autres opérations de maintenance

Il n'existe pas d'autres procédures de maintenance utilisateur en dehors de celles représentées dans cette section. Reportez-vous au chapitre Dépannage à la page 81 pour plus d'informations sur le diagnostic de l'imprimante et des problèmes d'impression.

Remplacement de la tete d'impression

Si vous veez remplacer la tete d'impression, lisez la procedure et étudiez les étapes de dépose et d'installation avant derialracer au remplacement efectif de la tete.

Attention • Préparez la zone de travail en la protégeant contre les décharges d'électricité statique. La zone de travail doit être antistatique et doit composer un tapis conducteur correctement mis à la terre pour l'imprimante. De votre côté, vous doivent porter un bracelet conducteur.

Attention • Mettez l'imprimante hors tension et débranchez le cable d'alimentation avant de replacer la tête d'impression.

Retrait de la tete d'impression

1. Ouvrez l'imprimante. Retirez le ruban à transfert de l'imprimante.
2. À l'aide d'un petit tournevis plat, retirez le guide du ruban. Faites doucement levier pour sorting la languette droite du guide du support de ruban. Sortez le côte gauche du guide de ruban.

1. À l'aide d'un outil à pointe arrondie, appuyez sur la languette située sur le côté droit, puis sur le côté gauche de la tête d'impression. L'outil peut avoir un diamètre entre 2,5 et 3,8mm (de 0,10 à 0,15 pouce).

Insérez l'outil dans l'ouverture d'accès (ronde) de déblocage de la tête d'impression, dans le support du ruban. Poussez la languette et tirez doucement le support de la tête d'impression vers le bas.

1. TirezDoucement mais fermement sur les deux connecteurs des faisceaux de cables pour les débrancher de la tete d'impression.

1. Tirez doucement mais fermement sur le fil de terre vert pour le débrancher de la tête d'impression.

Remise en place de la tête d'impression

1. Poussez le connecteur gauche dans la tete d'impression. La forme du connecteur permet seulement de l'insérer dans un sens.
2. Connectez le fil de terre vert à la tête d'impression.
3. Poussez le connecteur droit dans la tete d'impression.
4. Assurez-vous que le fil de terre et les faisceaux de cables sont toujours connectés à la tête d'impression.

1. Insérez la languette du support de la tête d'impression dans la fente du support de ruban. Alignez les fentes à ressort de la tête d'impression sur les cinq tenons, puis enclenchez la tête dans le support de ruban.

1. Placez le côté gauche du guide de ruban dans le support de ruban. Faites basculer le côté droit du guide de ruban dans la fente et enclenchez-le.

1. Assurez-vous que la tête d'impression se déplace librement de haut en bas lorsque vous appuyez dessus, mais qu'elle reste en place lorsque vous la relâchéz.
2. Nettoyez la tete d'impression. Utilisez un stylet neuf pour essuyer les corps gras (traces de doigts) et les débris de la tete d'impression. Effectuez le nettoyage du centre de la tete d'impression vers l'extérieur. Reportez-vous à la section Nettoyage de la tete d'impression à la page 69.
3. Rechargez le papier. Branchez le cable d'alimentation, mettez l'imprimante sous tension, puis imprimez un rapport d'etat pour vous assurer qu'elle fonctionne correctement. Reportez-vous à la section Impression d'une étiquette de test (de configuration de l'imprimante) à la page 21.

Cette section fournit des informations sur les rapport d'erreur pouvant s'avérer utiles pour le dépannage de l'imprimante. Elle déscrit également divers tests de diagnostic.

Sommaire

Description des voyants d'etat 82

Résolution des erreurs 82

Problèmes de qualité d'impression 84

Calibrage manuel 87

Tests de dépannage 88

Réinitialisation des valeurs par défaut définies en usine 89

Diagnostic des communications. 89

Modes de la touche Avance (Feed) 91

Description des voyants d'etat

Ce que levoyant d'etat vous indique
État et couleur duvoyant	État de l'imprimante	Pour la résolution, reportez-vous au paragraph:
Éteint	Éteint	1
Vert fixe	Allumé	2
Jaune fixe	Arrêté	3
Vert clignotant	Fonctionnement normal	4
Rouge clignotant	Arrêté	5
Vert clignotandouble	En pause	6
Jaune clignotant	En pause	7
Clignotement alternatif vert et rouge	Intervention nécessaire	8
Rouge, rouge et vert clignotant	Intervention nécessaire	9

Résolution des erreurs

1. L'imprimante n'est pas alimentée.

• Avez-vous mis l'imprimante sous tension?
• Vérifiez les connexions entre la prise murale et l'alimentation, et entre le bloc d'alimentation et l'imprimante.
• Déconnectez l'imprimante pendant 30 secondes de la prise murale, puis reconnectctez-la.

2. L'imprimante est en marche et dans un état inactif.

Aucune action nécessaire.

3. L'imprimante a échoué son autotest à la mise sous tension (POST).

• Si cette erreur survient dés que vous mettez l'imprimante sous tension, adressez-vous à un revendeur/agréé pour obtenir de l'assistance. Lorsque l'imprimante fonctionne normalement, sonvoyant d'état présente une couleur jaune pendant environ 10 secondes avant de revenir vert (fixe ou clignotant).

Il y a une erreur de mémoire.

• Si cette erreur survient pendant l'impression, mettez l'imprimante hors puis sous tension, puis repreneze l'impression.

La tete d'impression doit refroidir.

• Si l'erreur revient, mettez l'imprimante hors tension pendant cinq minutes ou plus, puis remettez-la en marche. Si levoyant jaune persiste, l'imprimante nécessite un dépannage.

4. L'imprimante recoit des données.

• Dès que toutes les données ont été reçues, levoyant d'etat passa au vert et l'imprimante reprend automatiquement l'impression.

5. Le papier est épisé.

• Suivez les instructions de la section Chargement du rouleau de papier à la page 13 au chapitre Démarrage, puis appuyez sur la touche Avance (Feed) pour reprendre l'impression.

Le ruban est épuisé.

• L'imprimante a detecté la fin du rouleau de ruban. Remplacez le ruban.

La tête d'impression est ouverte.

• Fermez le capot supérieur, puis appuyez sur la touche Avance (Feed) pour reprendre l'impression.

6. L'imprimante est en pause.

• Appuyez sur la touche Avance pour reprendre l'impression.

7. La température de la tête d'impression est excessive.

• L'impression s'arrête jusqu'à ce que la tete atteigne une température de fonctionnement acceptable. L'imprimante reprend alors automatiquement l'impression.

8. La mémoire FLASH n'est pas programmée.

• Retournez l'imprimante à un revendeur/agréé.

9. Panne grave de la tete d'impression ou du moteur.

• Retournez l'imprimante à un revendeur/agréé.

Problèmes de qualité d'impression

Aucune impression n'est effectuée sur l'étiquette.

• Vous n'utilisez peut-être pas de papier thermique direct pour imprimer sans ruban (c.-à-d. par transfert thermique). Reportez-vous à la procédure de test de la section D'étermination des types de papier thermique à la page 33.
• Pour les imprimantes à transfert thermique, le ruban n'est peut-être pas enroulé vers l'extérieur ou agrée pour l'imprimante Série G. Reportez-vous aux procédures de test du ruban suivantes : Test d'adherence du ruban à la page 38 et Test de gratbage du ruban à la page 38.
• Le papier est-il charge correctement? Suivez les instructions de la section Chargement du rouleau de papier à la page 13, au chapitre Demarrage. Pour imprimer à l'aide de ruban à transfert thermique, reportez-vous à la section Chargement du ruban à transfert à la page 17.

L'imagé imprimée ne semble pas correcte.

• La tete d'impression est sale. Nettoyez la tete d'impression.

• La température de la tête d'impression est insuffisante.

• Réglez le contraste et/ou la vitesse d'impression.

• Utilisez les commandes ^PR (vitesse) et ~SD (contraste) référencées dans la manuel ZPL Programming Guide (Guide de programmation ZPL).

• Utilisez les commandes D (contraste/densité) et S (vitesse) indiquées dans le manuel EPL Programmer's Guide (Guide de programmation EPL).
• Réglez manuellement le contraste à l'aide de la série de six clignotements fournie à la section Modes de la touche Avance (Feed) à la page 91.

• Vous pouvez peut-être modifier ces paramètres dans le pilote d'impression Windows ou le logiciel pour optimiser la qualité d'impression.

• Le papier utilisé n'est pas compatible avec l'imprimante. Veillez utiliser le papier recommandié pour votre application ; utilisez toujours des étiquettes et labelsapprovés par Zebra.
  Assurez-vous que le bloc d'alimentation utilise pour l'imprimante fournit 100 Watts de CC en sortie.

• La tête d'impression est usee. La tete d'impression est un consommable qui s'use du fait de la friction avec le papier. Tout papier non agree risque de raccourcir la durée de vie de la tete d'impression ou de l'endommager. Remplacez la tete d'impression.
• La platine nécessite peut-être un nettoyage ou un remplacement. Le contre-rouleau (d'entrainment) peut perdre sa faculté de traction pour les raisons suivantes :

Corps étrangers adhérant à sa surface,
- La surface de caoutchouc lisse s'est lustrée et occasionne un patinage, ou
- La surface d'impression, normalement lisse et plate, a ete endommagee par un objet tel qu'un cutter.

De longues pistes sans impression (lignes verticales vides) existent sur plusieursétiquettes.

• La tete d'impression est sale. Nettoyez la tete d'impression.
• Les éléments de la tête d'impression sont endommagés.

L'impression ne commence pas en haut de l'étiquette ou quelques étiquettes (une à trois étiquettes) n'onpas etéimprimées correctement.

• Il se peut que le papier n'ait pas ete introduit correctement. Suivez les instructions de la section Chargement du rouleau de papier a la page 13, au chapitre Demarrage.
• L'imprimante nécessite un calibrage. Reportez-vous à la série de deux clignotements de la section Modes de la touche Avance (Feed) à la page 91, dans le present chapitre.
• Formats d'étiquette ZPL - La cellule de détention de papier appropriée n'est peut-être pas activée. Un calibrage manuel permet de selectionner la méthode de détention du papier appropriée aux étiquettes utilisées (consultez la commande ^MN dans le manuel ZPL Programming Guide).
• Formats d'étiquette ZPL - Assurez-vous que la commande de haut d'étiquette Label Top ( ) est configurée correctement pour votre application (consultez le manuel ZPL Programming Guide).
• Formats d'étiquette EPL - La cellule de détction de papier appropriée n'est peut-être pas activée pour la distribution d'étiquettes, la détction de lignes noires ou d'encoches, ou encore la détction d'espaces/échenillage. Un calibrage manuel permet de sélectionner la méthode de détction du papier appropriée aux étiquettes utilisées (consultez les commandes O et Q dans le manuel EPL Programmer's Guide).
• Formats d'étiquette EPL - Assurez-vous que la commande de longueur d'étiquette Set Label Length (Q) est configurée correctement pour votre application (consultez le manuel EPL Programmer's Guide).

Un format d'étiquette ZPL a été envoyé à l'imprimante, mais n'a pas été reconnu.

• L'imprimante est-elle en mode pause? Le cas échéant, appuyez sur le bouton Avance (Feed).
• Si levoyant d'etat est allumé ou clignote, reportez-vous à la section Ce que le voyant d'etat vous indique à la page 82.
  Assurez-vous que le cable de données est installé correctement.
• Un problème de transmission est survenu. Commencez par vérifier que le port de communication approprié est sélectionné sur l'ordinateur. Reportez-vous à la section Communication avec l'imprimante à la page 28 dans le chapitre Demarrage.
  Assurez-vous que les préfixes de format et de contrôle de l'imprimante correspondant à leurs du format d'étiquetteprogrammé en ZPL. Le caractère de commande du format par défaut est un accent circonflexe () et le caractère de contrôle est un tilde () . Vérifiez les caractères sur l'impression d'étiquette d'état de configuration. Reportez-vous à la série de un clignotement de la section Modes de la touche Avance (Feed) à la page 91 pour imprimer cette étiquette.

Un format d'étiquette EPL a été envoyé à l'imprimante, mais n'a pas été reconnu.

• L'imprimante est-elle en mode pause? Le cas échéant, appuyez sur le bouton Avance (Feed).
• Si la distribution d'étiquette est activée sur l'imprimante, celle-ci est peut-être en attente de retrait de l'étiquette. Le support/bande doit être introduit correctement dans le mécanisme de distribution d'étiquette (prédecollage) pour fonctionner correctement dans ce mode; reportez-vous à la section Option distributeur d'étiquettes à la page 50.
• Si levoyant d'etat est allumé ou clignote, reportez-vous à la section Ce que le voyant d'etat vous indique à la page 82.
  Assurez-vous que le cable de données est installé correctement.
• Un problème de transmission est survenu. Commencez par vérifier que le port de communication approprié (USB) est sélectionné sur l'ordinateur. Reportez-vous à la section Communication avec l'imprimante à la page 28 dans le chapitre Demarrage.

Calibrage manuel

Un calibrage manuel est recommendé lorsque vous utilisez du papier préimprimé ou si le calibrage automatique de l'imprimante ne s'effectue pas correctement.

1. Assurez-vous que le papier est charge.
2. Mettez l'imprimante sous tension.
3. Appuyez sur la touche Avance (Feed) et maintenez-la enfoncée jusqu'à ce que levoyant d'etat vert clignote une fois, puis deux fois, puis continue jusqu'au groupe de sept clignotements. Relâchéz la touche d'avance (Feed).
4. L'imprimante configure la cellule de détction de papier pour le support d'étiquettes utilisé. Une fois ce réglage effectué, le rouleau avance automatiquement jusqu'à ce qu'une étiquette soit positionnée sur la tête d'impression. Un profil des paramètres de la cellule de détction de papier (semblable à l'exemple ci-dessous) s'imprime. Lorsque cette opération est terminée, les nouveaux paramètres sont mémorisés et l'imprimante est prête à être utilisée.
5. Appuyez sur la touche d'avance (Feed). Une étiquette vierge est introduite dans son intégralité. Si cela ne se produit pas, essayez de rétabrir les paramètres par défaut (reportez-vous à la série de quatre clignotements à la section « Modes de la touche Avance », plus loin dans le chapitre) et de calibrer de nouveau l'imprimante.

Remarque • L'exécution d'un calibrage manuel désactive la fonction de calibrage automatique. Pour revenir au calibrage automatique, rétablissez les paramètres par défaut de l'imprimante (reportez-vous à la série de quatre clignotements à la section Modes de la touche Avance (Feed) à la page 91 duprésent chapitre).

Tests de dépannage

Impression d'une étiquette de configuration

Pour imprimer la liste des paramètres en vigueur de l'imprimante, reportez-vous à la série d'un clignotement, dans la section Modes de la touche Avance (Feed) à la page 91 duprésent chapitre.

PRINTER CONFIGURATION
Zebra Technologies ZTC GX420t
15.0...	DARKNESS
6 IPS...	PRINT SPEED
+000...	TEAR OFF
TEAR OFF...	PRINT MODE
GAP/NOTCH...	MEDIA TYPE
WEB...	SENSOR TYPE
MANUAL...	SENSOR SELECT
THERMAL-TRANS...	PRINT METHOD
800...	PRINTWIDTH
1234...	LABEL LENGTH
39.0IN 989MM...	MAXIMUM LENGTH
CONNECTED...	USB COMM.
BIDIRECTIONAL...	PARALLEL COMM.
9600...	BAUD
8 BITS...	DATA BITS
NONE...	PARITY
XON/XOFF...	HOST HANDSHAKE
NONE...	PROTOCOL
<~>7EH...	CONTROL CHAR
<^>SEH...	COMMAND CHAR
<,>2CH...	DELIM. CHAR
ZPL II...	ZPL MODE
CALIBRATION...	MEDIA POWER UP
CALIBRATION...	HEAD CLOSE
DEFAULT...	BACKFEED
+000...	LABEL TOP
+0000...	LEFT POSITION
NO...	HEXDUMP
034...	WEB S.
096...	MEDIA S.
011...	WEB GAIN
050...	MARK S.
013...	MARK GAIN
095...	MARK MED S.
015...	MARK MEDIA GAIN
095...	CONT MEDIA S.
007...	CONT MEDIA GAIN
075...	RIBBON OUT
040...	RIBBON GAIN
000...	TAKE LABEL
CWF...	MODES ENABLED
...	MODES DISABLED
832 8/MM FULL...	RESOLUTION
V56.15.12P32 <...	FIRMWARE
V06.00.0207...	HARDWARE ID
CUSTOMIZED...	CONFIGURATION
2944k...	RAM
1536k...	ONBOARD FLASH
NONE...	FORMAT CONVERT
77,291 IN...	LAST CLEANED
77,291 IN...	HEAD USAGE
77,291 IN...	TOTAL USAGE
77,291 IN...	RESET CNTR1
77,291 IN...	RESET CNTR2
31A07330008...	SERIAL NUMBER
2007-09-20 22:48:18	TIME STAMP

FIRMAIRE IN THIS PRINTER IS COPYRIGHTED

Recalibrage

Recalibrez l'imprimante si elle commence àprésenter des symptômes inhabituels, tels qu'un saut d'étiquettes. Reportez-vous à la série de deux clignotements de la section Modes de la touche Avance (Feed) à la page 91, dans le présente chapitre.

Réinitialisation des valeurs par défaut définies en Usine

Il arrive qu'une réinitialisation de l'imprimante sur les valeurs usine par défaut permette de résoudre certains problèmes. Reportez-vous à la série de quatre clignotements de la section Modes de la touche Avance (Feed) à la page 91, dans le present chapitre.

Diagnostic des communications

En cas de problème de transfert des données entre l'ordinateur et l'imprimante, essayez demettre l'imprimante en mode diagnostic des communications. L'imprimante imprime les caractères ASCII et leurs valeurs hexadécimales respectives (voir l'exemple ci-dessous) de toutes les données envoyées par l'ordinateur hôte. Pour déterminer comment,

Plusieurs méthodes permettent de passer en mode de vidage hexadécimal :

• La commande ZPL ~JD
  La commande EPL dump
• À la mise sous tension, en maintainant la touche Avance (Feed) enforcée. Reportez-vous à la procédure de mise hors tension de la section Modes de la touche Avance (Feed) à la page 91, dans leprésent chapitre.

L'imprimante envoie le texte « Now in DUMP » (voir ci-dessous) et avance jusqu'en haut de l'étiquette suivante.

Mode de vidage activé
Appuyez sur la touche d'avance pour quitter ce mode ou envoyez la commande ~JE

L'exemple ci-dessous représenté une impression du mode VIDAGE de communications. L'impression présente les données hexadécimales de 00h à FFh (de 0 à 255 en decimal), avec un caractère unique associé à chaque valeur hexadécimale et affiché au dessus des données hexadécimales.

Les lignes vierges entre les lignes de données sont réservées à la consignation des erreurs du port série et des données Bluetooth. Les erreurs sont les suivantes :

F = Erreur de trame
P = Erreur de parité
- N = Erreur de bruit
- O = Erreur de surcharge de données

Pour sortir du mode diagnostic et reprendre l'impression, mettez l'imprimante hors tension, puis de nouveau sous tension. Pour quitter le mode diagnostic, vous avez également la possibilité d'appuyer sur la touche Avance (Feed) autant de fois que nécessaire pour vider le tampon de commandes de l'imprimante, jusqu'à l'impression du texte « Out of Dump » sur l'étiquette.

Mode de vidage désactivé

Modes de la touche Avance (Feed)

Mode hors tension (Mode diagnostic de communications)
L'imprimante hors tension, appuyez sur la touche Avance (Feed) et maintenez-la enfonnée pendant que vous mettez l'imprimante sous tension.
Séquence de clignotements	Action
Clignotement rouge rapide	Mode téléchargement du microprogramme - L'imprimante commence à clignoter rapidement en rouge pour indiquer le passage au mode Téléchargement du microprogramme. Relâchez la touche Avance (Feed) à ce stade pour initiaiser l'imprimante pour le téléchargement. L'imprimante est préte à commencer le téléchargement du microprogramme quand le voyant d'etat commence à clignoter doucement en rouge et vert. Reportez-vous à la section Envoi de fichiers à l'imprimante à la page 46 pour plus d'informations sur l'utilitaire de téléchargement du microprogramme (et de fichiers) fourni avec l'imprimante. Les mises à niveau eventuelles du microprogramme de l'imprimante sont placées sur note site Web, à l'adresse : www.zebra.com
Jaune	Mode de fonctionnement normal - L'imprimante poursuit par une initialisation normale. Relâchez la touche Avance (Feed) pour laisser l'imprimante démarrer normalement sans téléchargement du microprogramme ni démarrage du mode diagnostic de communications.
Verte	Mode diagnostic des communications (Vidage) - Relâchez immédiatement la touche Avance (Feed) après que le voyage d'état de l'imprimante est passé au vert. L'imprimante imprime le texte « Now in DUMP » en haut de l'étiquette, puis passes à l'étiquette suivante. Àpres l'impression de la première étiquette, l'imprimante passée automatiquement en mode diagnostic, dans lequel elle imprime une représentation littérale de toutes les données reçues par la suite. Pour sortir du mode diagnostic et reprendre l'impression, mettz l'imprimante hors tension, puis de nouveau sous tension. Pour quitter le mode diagnostic, vous avegaingetla possibilité d'appuyer sur la touche Avance (Feed) autant de fois que nécessaire pour vider le tampon de commandes de l'imprimante, jusqu'à l'impression du texte « Out of Dump » sur l'étiquette.

Modes sous tension

L'imprimante sous tension avec le couvercle fermé, appuyez sur la touche Avance (Feed) et maintenez-la enforcée pendant plusieurs secondes. Le voyant d'etat vert clignote alors plusieurs fois successivement. L'explication à droite (Action) indique ce qui se produit lorsque vous relâchEZ la touche après le nombre de clignotements spécifique et avant le début de la séquence de clignotements suivante.

Séquence de clignotements	Action
*	État de configuration - Imprime une étiquette détaillée d'état de configuration de l'imprimante. Cette étiquette peut servir à vérifier l'impression, à faciliter la configuration de la communication entre l'imprimante et l'ordinateur, à la maintenance, au dépannage, ainsi qu'à nous aider au niveau des communications du service clients.
*	Calibrage standard du papier - L'imprimante detecte et définit le type et la longueur du papier, puis ajusté les cellules de détction du papier en vue de performances optimes avec le papier installé. L'imprimante fait avancer de une à quatre étiquettes.Remarque : Les utilisateurs habitués à l'imprimante de bureau Zebra EPL utilisent ce mode d'avance à la place du calibrage automatique à la mise sous tension.
*	Configuration du port série - Ne s'applique qu'aux imprimantes avec ports d'interface série.Pour réinitialiser les paramètres de communication, appuyez sur la touche d'avance et relâchéz-la alors que levoyant clignote rapidement en jaune et vert.Pour effectuer une synchronisation de détction automatique de début, envoyez la séquence de commandes ^XA^XZ à l'imprimante alors que levoyant clignote rapidement en jaune et vert. Une fois que l'imprimante et l'hôte sont synchronisés, le voyant s'arrête de clignoter et s'allume en vert fixe. REMARQUE : les étiquettes ne sont pas imprimées pendant la synchronisation de détction automatique de début.
**	Valcurs usine par défaut - Réinitialise l'imprimante sur les paramètres et modes par défaut définis en usine. Consultez l'étiquette de configuration pour obtenir la liste des paramètres primaires affectés par cette option du mode Avance. Les autres paramètres exclusivement configurés, affichés et contrôleés par la programmation sont également réinitialisés. L'imprimante effectue ensuite un calibrage standard du papier.
***	Réglage de la largeur d'impression - Imprime une succession de cases commençant à la largeur minimale d'impression et se terminant à la largeur maximale par incrétements de 4 mm. Appuyez une fois sur la touche Avance (Feed) quand l'imprimante a atteint la largeur d'impression maximale. Notez que le pilote d'imprimante et les applications peuvent prendre la priorité sur ce paramètre.
****	Réglage du contraste (densité) d'impression - Imprime une succession de motifs de simulation de codes à barreCOMMENÇANT au contraste minimum (densité d'impression/chaleur) et se terminant au contraste maximal de l'imprimante, par incrétements de quatre (4), en utilisant les valeurs de plage de réglage de contraste ZPL. Appuyez sur la touche Avance (Feed) lorsque le motif est net et lisible. Ne continue pas à augmenter le réglage de contraste. En effet, les largeurs de ligne du code à barre peuvent alors se déformer et réduire la lisibilité. Notez que le pilote d'imprimante et les applications peuvent prendre la priorité sur ce paramètre.
*	Calibrage manuel du papier - L'imprimante exécute des tests étendus pour détecter et définiRle type et la longueur du papier, puis ajusté les cellules de détction du papier en vue de performances optimes avec le papier installé. Un calibrage manuel est recommendé lorsque vous utilisez du papier préimprimé, imprimez sur le support ou si le calibrage automatique de l'imprimante ne s'effectue pas correctement. Un profil graphique de la détction de papier s'imprime. Pour plus d'informations et de considérations, reportez-vous à la section Calibrage manuel à la page 87.
**
***
****
*****
*****
*****

Si la touche Avance (Feed) reste enforcée après une série de 8 clignotements, l'imprimante sort du mode de configuration dés que la touche est relachée.

Cette annexe fournit des informations sur la connexion de l'interface de l'imprimante.

Sommaire

Interface USB (Universal Serial Bus) 94

Interface parallele. 95

Interface Ethernet. 96

Interface du port série 97

Interface USB (Universal Serial Bus)

La figure ci-dessous représenté le câblage requis pour utiliser l'interface USB de l'imprimante.

Pour garantir la conformité USB 2.0, le cable ou son emballage doit porter la marque « Certified USB^TM »

Broche	Signal
1	Vbus - N/C
2	D-
3	D+
4	Masse
Coque	Câble de protection/masse

Pour connaître les systèmes d'exploitation et les pilotes pris en charge par l'imprimante, consultez le CD de logiciels et documentation ou venez visiter le site Web de Zebra à l'adresse :

http://www.zebra.com

Pour plus d'informations sur l'interface USB, accededez au site Web USB, à l'adresse:

http://www.usb.org

Interface parallèle

L'interface parallele de l'imprimante utilise des cables d'interface parallele IEEE 1284-A à 1284-A. Les deux extrémités sont pourvues de connecteurs mâles DB-25 broches.

Interface Ethernet

Cette interface nécessite un cable Ethernet UTP RJ45 de catégorie CAT-5 ou supérieure.

Les affectations de brochage du cable sont presentées dans le tableau ci-dessous.

Interface du port série

Broche	Description
1	Inutilisé
2	Entrée RXD (réception données) vers l'imprimante
3	Sortie TXD (transmission de données) depuis l'imprimante
4	Sortie DTR (terminal de données prét) depuis l'imprimante -contrôle le moment où l'hôte peut envoyer des données
5	Mise à la terre du châssis
6	Entrée DSR (jeu de données prét) vers l'imprimante
7	Sortie RTS (demande pour émettre) depuis l'imprimante - en mode ACTIF lorsque l'imprimante est sous tension
8	CTS (prét à émettre) - Non utilisé par l'imprimante
9	+5 V à 0,75 A à fusible

L'intensité maximale disponible via le port série et/ou parallèle ne doit pas dépasser 0,75 A.

Lorsque le protocole XON/XOFF est sélection, le flux de données est contrôle par les codes de contrôle ASCII DC1 (XON) et DC3 (XOFF). Le signal de contrôle DTR n'a aucun effet.

Interconnexion avec des péripériques DTE — L'imprimante est configurée comme DTE (équipement terminal de données). Pour connecter l'imprimante à autres péripériques DTE (tel que le port série d'un ordinateur personnel), utilisez un cable simulator de modem (croisé) RS-232. La figure 31 présente les connexions requises pour le cable.

Interconnexion avec des périphériques DCE — Quand l'imprimante est connectée par son interface RS-232 à un équipement de communication de données (DCE) tel qu'un modem, utilisez un cable d'interface RS-232 STANDARD (direct). La figure 32 présente les connexions requises pour ce cable.

Connexion au KDU (Keyboard Display Unit) — Le KDU a été consçu pour les connexions d'imprimante DCE et nécessite un adaptateur masculé-femelle de port série personnalisé Zebra. Le KDU inclut désormais l'adaptateur de KDU. Le numéro de référence Zebra de cet adaptorateur est le 105934-088.

Connexion de l'imprimante à un périphérique DTE

Connecteur

DB-25S

vers apparel DTE (PC)

Connecteur

DB-9P

vers l'imprimante

Connecteur

DB-9S

vers apparel DTE (PC)

Connecteur

DB-9P

vers l'imprimante

Connexion de l'imprimante à un périphérique DCE

Connecteur

DB-25S

versappareilDCE

Connecteur

DB-9P

vers l'imprimante

Connecteur

DB-9S

vers appeareil DCE

Connecteur

DB-9P

vers l'imprimante
