HC100 - Imprimante thermique ZEBRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique directe pour bracelets d'identification
Marque et modèle	Zebra HC100
Dimensions (L x l x H)	238 x 170 x 183 mm
Poids	3,2 kg
Alimentation	Entrée 100-240 V CA, 50/60 Hz ; sortie 24 V CC via bloc d'alimentation externe
Méthode d'impression	Thermique directe
Résolution d'impression	203 dpi (8 points/mm)
Vitesse d'impression maximale	102 mm/s (4 ips)
Largeur d'impression maximale	56 mm (pour bracelets jusqu'à 279 mm de long)
Interfaces de communication	USB 2.0, RS-232 série ; Ethernet 10/100 et Wi-Fi 802.11b/g en option
Types de supports	Cartouches de bracelets Z-Band (adhésifs ou à pince) en plusieurs tailles et couleurs
Fonctions principales	Impression de bracelets, éjection de cartouche, pause/avance, diagnostic LED, configuration via bracelet ou pages Web
Entretien et nettoyage	Nettoyage du passage papier avec carte ou coton-tige après chaque cartouche ; nettoyage des contacts Smart Card tous les 5 cartouches
Sécurité	Conforme FCC classe B, DOC Canada, directives UE ; arrêt thermique en cas de surchauffe
Pièces détachées et réparabilité	Tête d'impression et contre-rouleau remplaçables ; pièces Zebra d'origine recommandées
Informations générales	Garantie constructeur ; assistance technique via site Web, téléphone ou email

FOIRE AUX QUESTIONS - HC100 ZEBRA

Comment insérer une cartouche de bracelets dans l'imprimante HC100 ?

Ouvrez le capot supérieur, insérez la cartouche orientée comme indiqué, puis appuyez jusqu'au déclic. L'imprimante prépare automatiquement un bracelet. Assurez-vous que le voyant d'état du support est éteint et celui de l'imprimante vert.

Que faire si l'imprimante n'éjecte pas la cartouche ?

Essayez d'abord d'éteindre puis rallumer l'imprimante. Si cela ne fonctionne pas, maintenez le bouton EJECT enfoncé pendant 6 secondes pour une éjection forcée. Le voyant passe au jaune puis clignote. Relâchez, ouvrez le capot et récupérez le bracelet. Ne tirez jamais sur le bracelet.

Comment nettoyer la tête d'impression et le passage papier ?

Utilisez une carte de nettoyage spéciale (réf. 61097M) ou un coton-tige imbibé d'alcool isopropylique à 90%. Retirez la cartouche, mettez l'imprimante hors tension, ouvrez le capot, et nettoyez délicatement la bande marron de la tête d'impression ainsi que le contre-rouleau. Laissez sécher avant de remettre la cartouche.

Comment résoudre une erreur de support d'impression (voyant orange clignotant) ?

Appuyez sur EJECT pour éjecter la cartouche. Vérifiez le niveau des bracelets, assurez-vous qu'ils sont correctement chargés. Si la cartouche est vide, remplacez-la. Si elle est pleine, nettoyez les contacts Smart Card et les broches du capteur. Si l'erreur persiste, contactez l'assistance technique.

Quels types de bracelets puis-je utiliser avec la HC100 ?

L'imprimante accepte les cartouches de bracelets Z-Band Direct (adhésifs) et Z-Band QuickClip (à pince). Les tailles disponibles sont : adulte, pédiatrique et nourrisson. Les couleurs incluent rouge, bleu, jaune, vert, rose, violet et orange.

Comment connecter l'imprimante à un réseau Ethernet ou Wi-Fi ?

Pour le réseau filaire, utilisez le port Ethernet 10/100 en option à l'arrière. Pour le Wi-Fi, un serveur d'impression sans fil optionnel est disponible. Après connexion, configurez les paramètres réseau via les pages Web de l'imprimante en entrant son adresse IP dans un navigateur.

Comment imprimer un bracelet de configuration ?

Maintenez enfoncé le bouton PAUSE/FEED jusqu'à ce que les voyants verts s'éteignent et que les voyants orange clignotent une fois. Relâchez : un bracelet de configuration s'imprime avec les paramètres actuels (adresse IP, version firmware, etc.).

Que signifie le voyant d'état orange fixe ?

Un voyant orange fixe pendant plus de 3 secondes indique que la tête d'impression est trop froide ou trop chaude, ou que le moteur est trop chaud. Laissez refroidir l'imprimante. Si le problème persiste, vérifiez la ventilation et contactez l'assistance.

Comment remplacer la tête d'impression ?

La tête d'impression est une pièce remplaçable. Pour commander, contactez votre revendeur Zebra agréé. Le remplacement nécessite d'ouvrir le capot, de déverrouiller le mécanisme de la tête et de débrancher les câbles. Suivez les instructions du manuel disponibles sur le site Zebra.

Où trouver les pilotes d'impression pour la HC100 ?

Les pilotes sont disponibles sur le site www.zebra.com/drivers ou sur le CD fourni avec l'imprimante. Sélectionnez le modèle HC100 et votre système d'exploitation pour télécharger le pilote approprié.

MODE D'EMPLOI HC100 ZEBRA

© 2010 ZIH Corp. Les droits d'auteur (copyrights) énoncés dans le présent manuel ainsi que le logiciel et/ou microprogramme intégrés à l'imprimante décrite aux présentes sont la propriété de ZIH Corp. et des concédants de licence Zebra. Toute reproduction non autorisée de ce manuel ou du logiciel et/ou microprogramme intégrés à l'imprimante pourra entraîner une peine allant jusqu'à un an d'emprisonnement et une amende pouvant atteindre 10 000 dollars (17 U.S.C.506). Le non-respect des droits d'auteur pourra faire l'objet de poursuites judiciaires.

Il se peut que ce produit contienne des programmes ZPL ^® , ZPL II ^® et ZebraLink ^™ ; Element Energy Equalizer ^® Circuit ; E ^3® et les polices Monotype Imaging. Software © ZIH Corp. Tous droits réservés dans le monde entier.

ZebraLink et tous les numéros et les noms de produits sont des marques de Zebra ; Zebra, le logo Zebra, ZPL, ZPL II, Element Energy Equalizer Circuit et E ^3 Circuit sont des marques déposées de ZIH Corp. Tous droits réservés dans le monde entier.

Les autres noms de marques et de produits ou les marques commerciales sont la propriété de leur société respective. Pour plus d'informations sur les marques, veuillez vous reporter à la section « Trademarks » (Marques) sur le CD-ROM du produit.

Déclaration exclusive Ce manuel contient des informations exclusives appartenant à Zebra Technologies Corporation et à ses filiales (« Zebra Technologies »). Il est destiné exclusivement à informer le personnel chargé du fonctionnement et de la maintenance de l'équipement décrit ici. Ces informations exclusives ne doivent être utilisées, reproduites ou divulguées à aucun tiers, et pour quelque but que ce soit, sans l'autorisation écrite explicite de Zebra Technologies Corporation.

Améliorations du produit L'amélioration constante des produits fait partie de la politique de Zebra Technologies Corporation. Tous les designs et spécifications sont soumis à des modifications sans préavis.

Exclusion de responsabilité Zebra Technologies Corporation s'efforce de publier des spécifications et des manuels techniques exacts. Toutefois, des erreurs peuvent se produire. Zebra Technologies Corporation se réserve le droit de corriger ces erreurs et décline toute responsabilité en la matière.

Limitation de responsabilité Zebra Technologies Corporation ou toute autre partie impliquée dans la création, la production ou la fourniture du produit joint (y compris matériel et logiciel) ne pourra être tenu pour responsable de dommages quels qu'ils soient (y compris, mais sans s'y limiter, les dommages consécutifs, notamment la perte de bénéfices ou de données, l'interruption d'activité) résultant de, ou liés à l'utilisation du produit ou à l'impossibilité d'utilisation de celui-ci, même si Zebra Technologies Corporation a eu connaissance de la possibilité de tels dommages. Certaines juridictions n'acceptent pas l'exclusion ou la limitation des dommages accidentels ou consécutifs, par conséquent, la limitation ou exclusion ci-dessus peut ne pas s'appliquer à votre situation.

® Zebra

Déclaration de conformité

Nous certifions que les imprimantes Zebra

HC100 ^TM

fabriquées par

Vernon Hills, Illinois 60061-3109 États-Unis

ont été déclarées conformes aux normes techniques de la FCC relatives à une

utilisation personnelle, professionnelle, commerciale et industrielle

à condition que le matériel ne subisse aucune modification non autorisée et qu'il soit entretenu et manipulé correctement.

Déclaration de conformité à la FCC

Cet appareil est conforme aux règles définies dans la Section 15. Son utilisation est soumise aux deux conditions suivantes :

1. il ne doit pas causer de perturbations électromagnétiques et
2. il doit accepter toutes les perturbations reçues, y compris celles susceptibles d'occasionner un fonctionnement indésirable.

L'utilisateur est averti que des changements ou modifications non expressément approuvés par Zebra Technologies Corporation peuvent annuler son droit à utiliser l'appareil. Pour garantir la conformité, cette imprimante doit être utilisée avec des câbles à paires torsadées blindées.

Déclaration de conformité aux directives de la FCC sur l'exposition aux radiations (imprimantes avec dispositifs radio internes)

Ce matériel respecte les limites d'exposition aux radiations définies par la FCC pour un environnement non contrôlé. Lors de son installation et de son utilisation, une distance d'au moins 20 cm doit séparer l'élément rayonnant de votre personne.

Ce transmetteur ne doit pas être situé à proximité d'une autre antenne ou d'un autre transmetteur, ni utilisé conjointement.

Règles et réglementations de la FCC relatives aux câbles de données

L'imprimante Zebra utilise des câbles de données blindés de 2 m (6,5 pieds) de long conformes aux règles et réglementations de la FCC, Section 15, relatives aux équipements de classe B. L'utilisation de câbles non blindés risque d'entraîner le dépassement des restrictions d'exploitation réglementaires de classe B régissant l'émission de parasites radioélectriques.

Canadian DOC Compliance Statement (Déclaration de conformité au DOC du Canada)

Cet appareil numérique de Classe B est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Sommaire

Déclaration de conformité .... 3

Déclaration de conformité à la FCC 4

Déclaration de conformité aux directives de la FCC sur l'exposition aux radiations (imprimantes avec dispositifs radio internes) 4

Règles et réglementations de la FCC relatives aux câbles de données.... 4

Canadian DOC Compliance Statement (Déclaration de conformité au DOC du Canada) 4

À propos de ce document 9

Public concerné 10

Organisation de ce manuel.... 10

Contacts 11

Conventions typographiques 12

1 • Présentation de la HC100 15

Avant de l'imprimante 16

Arrière de l'imprimante et connecteurs.... 17

Panneau de commande 18

Voyants du panneau de commande 18

Boutons du panneau de commande.... 18

Cartouches et bracelets 20

Cartouches de bracelets.... 20

Tailles des bracelets 21

Couleurs des bracelets.... 21

Type de fermeture des bracelets 22

Zone d'impression du bracelet 24

2 • Configuration de l'imprimante 25

Manipulation de l'imprimante 26

Déballage et inspection de l'imprimante 26

Stockage de l'imprimante 26

Expédition de l'imprimante.... 26

Préparation de l'utilisation de l'imprimante 27

Sélection d'un emplacement.... 27

Connexion aux interfaces de communication de données 27

Connexion à la source d'alimentation et mise sous tension.... 29

Insertion de la cartouche de bracelets 31

3 • Dépannage 33

Indicateur d'état du support d'impression 34

Indicateur d'état de l'imprimante 36

Indicateur d'état de la liaison sans fil 41

Dépannage de problèmes divers 42

4 • Maintenance de routine 45

Nettoyage du passage de papier 46

Utilisation d'une carte de nettoyage 46

Utilisation d'un coton-tige 48

Nettoyage des contacts Smart Card et des broches du capteur de cartouche....54

Remplacement des composants de l'imprimante 56

Commande de pièces de rechange 56

Recyclage des composants de l'imprimante. 56

Lubrification. 56

5 • Informations pour les utilisateurs experts ..... 57

Affichage des paramètres de l'imprimante 58

Sur un bracelet de configuration de l'imprimante 58

Par les pages Web de l'imprimante 59

Modification et rétablissement des paramètres de l'imprimante .... 60

Configuration, modification et restauration des paramètres du serveur d'impression ... 69

Première connexion 69

Modification des paramètres après la connexion 69

Pages Web 72

Outils de diagnostic supplémentaires.... 74

Profil de cellule papier 74

Test de diagnostic des communications.... 75

Téléchargement du microprogramme.... 76

6 • Spécifications 77

Caractéristiques physiques et d'environnement 78

Impression 78

Bracelet....79

Fonctions standard et en option 79

Câble d'alimentation 80

Contrat de licence utilisateur final 81

Index 87

Notes •

À propos de ce document

Cette section fournit des informations de contact, décrit la structure et l'organisation du document, et renvoie à d'autres documents de référence.

Sommaire

Public concerné 10

Organisation de ce manuel 10

Contacts.... 11

Conventions typographiques .... 12

Public concerné

Ce Guide d'utilisation est destiné à toute personne intervenant pour utiliser ou dépanner l'imprimante. Une section supplémentaire est fournie à l'intention des utilisateurs experts ou des techniciens de maintenance.

Organisation de ce manuel

Le Guide d'utilisation est organisé comme suit :

Section	Description
Présentation de la HC100 à la page 15	Cette section présente les composants, les voyants lumineux et les commandes de l'imprimante.
Configuration de l'imprimante à la page 25	Cette section contient des instructions permettant de mettre en service l'imprimante, de la connecter au réseau et de la préparer à l'utilisation.
Dépannage à la page 33	La présente section décrit les différents voyants d'état de l'imprimante.
Maintenance de routine à la page 45	Cette section contient des informations sur les procédures de nettoyage de routine et le recyclage.
Informations pour les utilisateurs experts à la page 57	Cette section contient des informations et des instructions destinées exclusivement aux utilisateurs experts ou aux techniciens de maintenance.
Spécifications à la page 77	Cette section contient les spécifications de l'imprimante et des bracelets.

Contacts

L'assistance technique est disponible via Internet 24 heures sur 24, 365 jours par an.

Site Web : www.zebra.com

Renvoyer par e-mail document bibliothèque technique :

Adresse e-mail : [e-mail]

Ligne Objet : Emaillist

Base de connaissances en self-service : www.zebra.com/knowledgebase

Enregistrement de cas en ligne : www.zebra.com/techrequest

Service à contacter	Amériques	Europe, Moyen-Orient et Afrique	Asie Pacifique et Inde
Siège régional	Zebra Technologies Corporation475 Half Day Road, Suite 500Lincolnshire, IL 60069 USATél. : [phone]Numéro gratuit [phone]Fax : [phone]	Zebra Technologies Europe LimitedDukes MeadowMillboard RoadBourne EndBuckinghamshire, SL8 5XFRoyaume-UniT : [phone]F : [phone]	Zebra Technologies AsiaPacific Pte. Ltd.120 Robinson Road#06-01 Parakou BuildingSingapour 068913T : + 65 6858 0722F : [phone]
Assistance techniquePour toute question concernant le fonctionnement du matériel ou du logiciel Zebra, adressez-vous à votre distributeur. Contactez-nous si vous avez besoin d'une assistance supplémentaire.Préparez les numéros de série et de modèle de votre équipement.	T : +1 877 ASK ZEBRA (275 9327)F : [phone]Matériel :[e-mail] :[e-mail] Kiosk :T : [phone]E-mail : [e-mail]	T : [phone]F : [phone]E:[e-mail]	T : [phone]F : [phone]E : Chine :[e-mail] régions :[e-mail]
Service RéparationsPour toute réparation et retour du produit.	T : +1 877 ASK ZEBRA (275 9327)F : [phone]E:[e-mail] demander une réparation aux États-Unis, accédez au sitewww.zebra.com/repair	T : [phone]F : [phone]Nouvelles demandes :[e-mail] à jour de l'état :[e-mail]	T : [phone]F : [phone]E : Chine :[e-mail] régions :[e-mail]
Service de formation techniquePour les cours de formation au produit Zebra.	T : [phone]Tél. : [phone]F : [phone]E :[e-mail]	T : [phone]F : [phone]E: [e-mail]	T : + 65 6858 0722F : [phone]E : Chine :[e-mail] régions :[e-mail]
Service d'informationsPour la documentation sur le produit et les informations concernant les distributeurs et revendeurs.	T : +1 877 ASK ZEBRA (275 9327)E :[e-mail]	T : [phone]F : [phone]E :[e-mail]	E : Chine :[e-mail] les autres régions :[e-mail]
Service clientèle (États-Unis)Service ventes internes (Royaume-Uni)Pour les imprimantes, pièces détachées, papiers et rubans, contactez votre distributeur ou la société Zebra.	T : +1 877 ASK ZEBRA (275 9327)E :[e-mail]	T : [phone]F : [phone]E:[e-mail]	T : [phone]F : [phone]E : Chine :[e-mail] les autres régions :[e-mail]

Légende : T : Téléphone
F : Fax
E : E-mail

Conventions typographiques

Les conventions suivantes sont utilisées dans ce document pour transmettre certaines informations.

Couleur différente (en ligne uniquement) Les références croisées contiennent des liens hypertexte vers d'autres sections de ce manuel. Si vous consultez ce guide en ligne au format .pdf, vous pouvez cliquer sur la référence croisée (texte en bleu) pour accéder directement à son emplacement.

lcônes utilisées

Attention • Avertissement relatif au risque de décharges électrostatiques potentielles.

Attention • Avertissement relatif au risque de brûlure dû à un dégagement de chaleur excessif.

Attention • Avertissement signalant que le non-respect de consignes ou de mesures spécifiques peut entraîner des blessures corporelles.

Attention • (Sans icône) Avertissement signalant que le non-respect de consignes ou de mesures spécifiques peut endommager le matériel.

Important • Informations essentielles pour exécuter une tâche.

Remarque • Informations neutres ou positives renforçant ou complétant des points importants du texte principal.

Légendes des illustrations Des légendes sont utilisées lorsqu'une illustration contient des informations devant être repérées et décrites. Un tableau contenant les intitulés et descriptions suit le graphique. La Figure 1 vous propose un exemple.

Figure 1 • Exemple de figure avec légendes

Voyants du panneau de commande L'indicateur d'état de l'imprimante fait usage de voyants verts, jaunes et orange qui peuvent clignoter ou effectuer une rotation pour indiquer l'état et les conditions d'erreur éventuelles de l'imprimante. Les combinaisons et les séquences lumineuses sont représentées comme suit :

Allumé	Une barre de couleur pleine indique que l'indicateur d'état de l'imprimante est allumé.
	Une barre pleine divisée en deux couleurs indique que la moitié des voyants d'état de l'imprimante est allumée dans une couleur alors que l'autre moitié des voyants est allumée dans l'autre couleur.
Voyants clignotants	Des couleurs alternées dans une barre subdivisée indiquent que les voyants de l'indicateur d'état clignotent rapidement ou lentement.
	• un clignotement de couleur	□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□	□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ ▢□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□☐
	• deux clignotements de couleur	□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▣ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▸ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▦ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ △ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▲ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▤ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▪ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▼ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▨ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▴ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▅ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▶ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ √ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ ○ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ □△ 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Rotation des voyants	Les voyants de l'indicateur d'état de l'imprimante peuvent s'illuminer selon une séquence rotative dans le sens des aiguilles d'une montre.Les voyants rotatifs qui s'allument un par un sont représentés par une flèche brisée incurvée et par une barre qui présente leur couleur.Les voyants rotatifs qui restent allumés sont représentés par une flèche pleine incurvée et par une barre qui présente leur couleur.

Notes •

Présentation de la HC100

Cette section présente les composants, les voyants lumineux et les commandes de l'imprimante.

Sommaire

Avant de l'imprimante.... 16

Arrière de l'imprimante et connecteurs 17

Panneau de commande.... 18

Voyants du panneau de commande.... 18

Boutons du panneau de commande 18

Cartouches et bracelets.... 20

Cartouches de bracelets 20

Tailles des bracelets.... 21

Couleurs des bracelets 21

Type de fermeture des bracelets 22

Zone d'impression du bracelet.... 24

Avant de l'imprimante

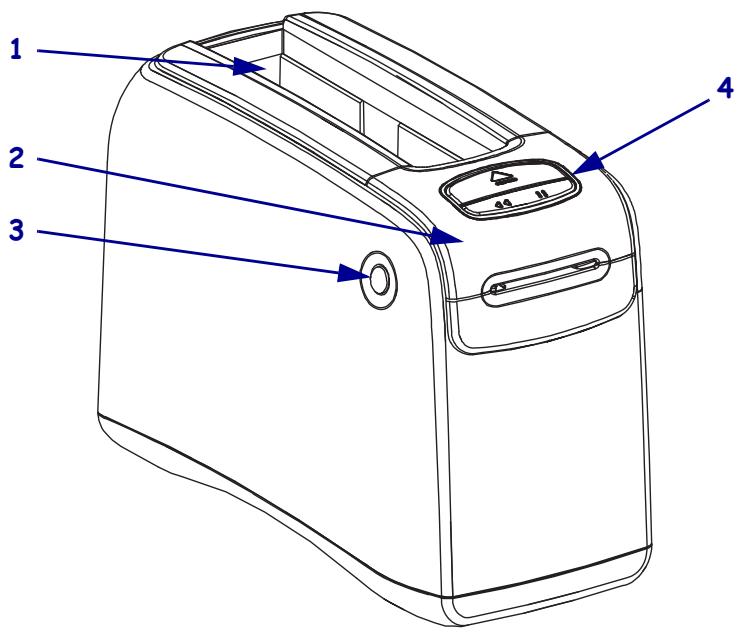

La Figure 2 représente l'avant de l'imprimante.

Figure 2 • Avant de l'imprimante

1 2 3 4

1	Fente des cartouches
2	Capot supérieur
3	Bouton d'ouverture du capot supérieur (de part et d'autre)
4	Panneau de commande (reportez-vous à la section Panneau de commande à la page 18)

Arrière de l'imprimante et connecteurs

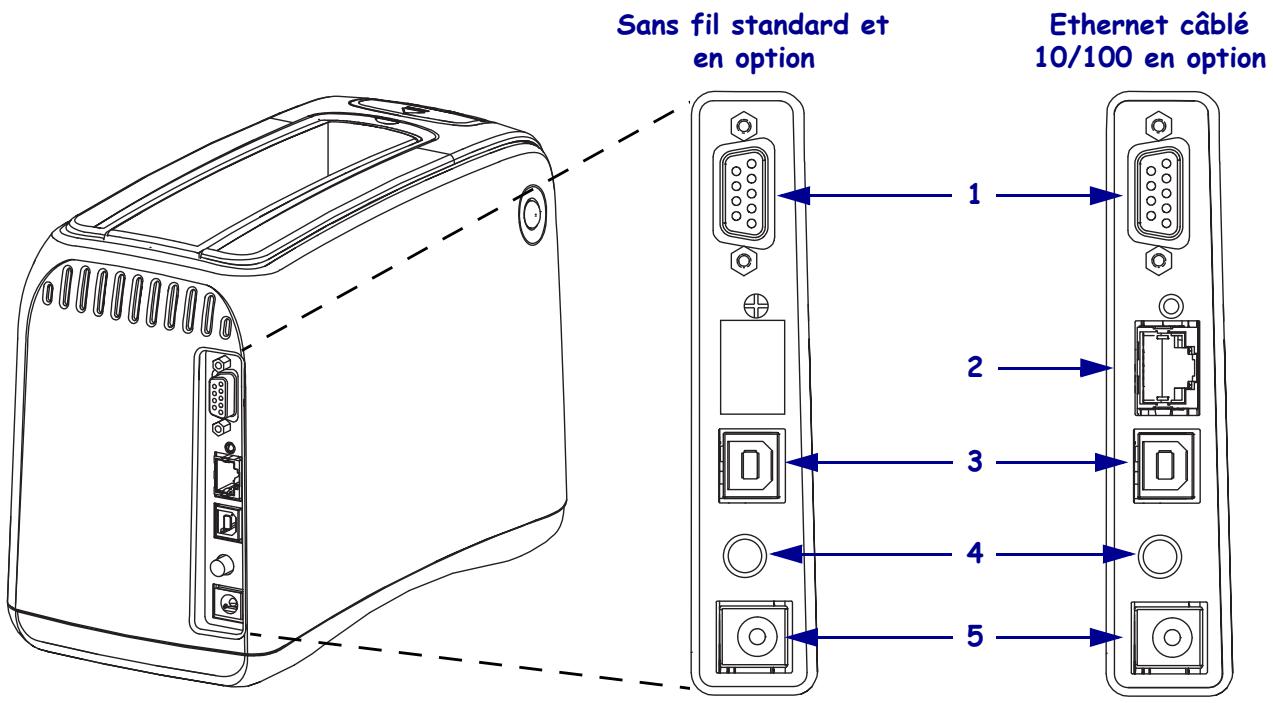

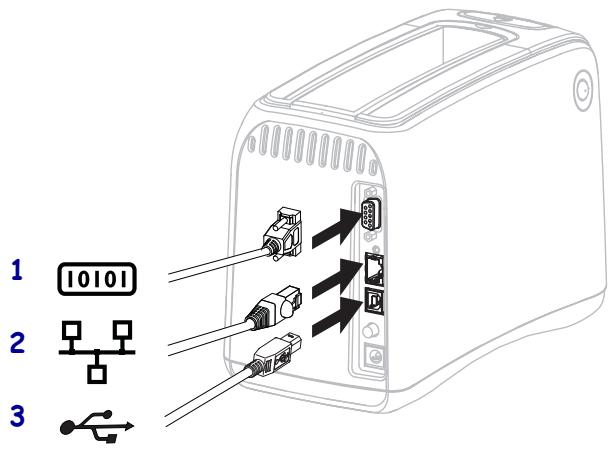

La Figure 3 présente les connecteurs de données à l'arrière de l'imprimante, le bouton marche/arrêt, ainsi que le connecteur d'alimentation en courant continu. Pour plus d'informations sur les serveurs d'impression Ethernet câblés et sans fil en option, reportez-vous aux sections Connexion aux interfaces de communication de données à la page 27 et Modification et rétablissement des paramètres de l'imprimante à la page 60.

Figure 3 • Arrière de l'imprimante

Sans fil standard et en option Ethernet câblé 10/100 en option 1 2 3 4 5

1	10101	Port série
2		Port de serveur d'impression interne ZebraNet® 10/100 (Ethernet câblé) en option
3		Port USB
4		Interrupteur marche/arrêt (en marche lorsqu'il est enfoncé et arrêté lorsqu'il est ressorti)
5		Connecteur d'alimentation CC

Panneau de commande

Le panneau de commande est situé à l'avant de l'imprimante.

Voyants du panneau de commande

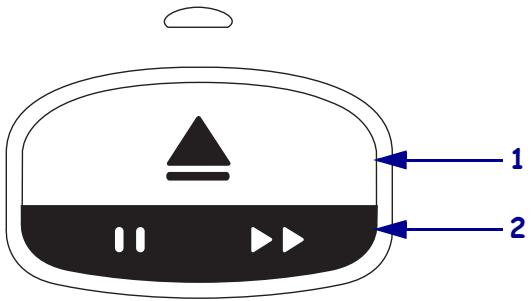

Le panneau de commande comporte deux voyants simples qui indiquent l'état et les conditions d'erreur de l'imprimante (Figure 4). Les imprimantes qui bénéficient de l'option Ethernet sans fil sont équipées d'un voyant indicateur supplémentaire.

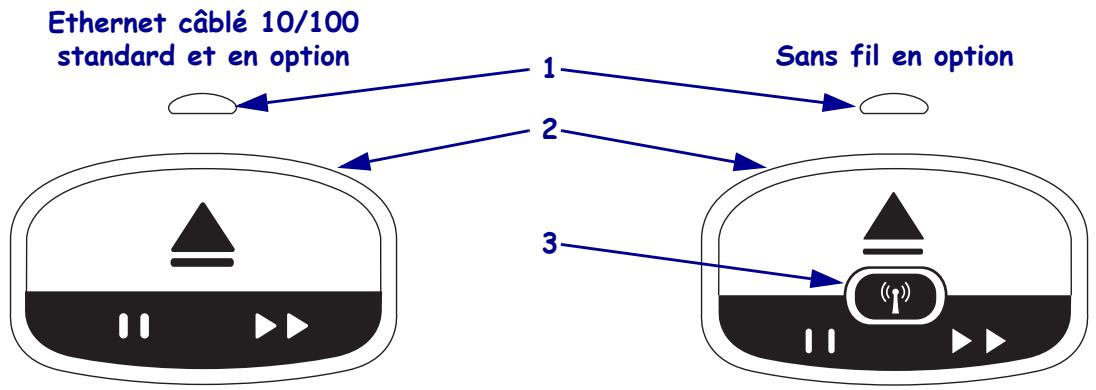

Figure 4 • Voyants du panneau de commande

1	Indicateur d'état du support d'impression (reportez-vous à Indicateur d'état du support d'impression à la page 34)
2	Indicateur d'état de l'imprimante (anneau extérieur) (reportez-vous à Indicateur d'état de l'imprimante à la page 36)
3	Indicateur d'état de la liaison sans fil (reportez-vous à Indicateur d'état de la liaison sans fil à la page 41)

Boutons du panneau de commande

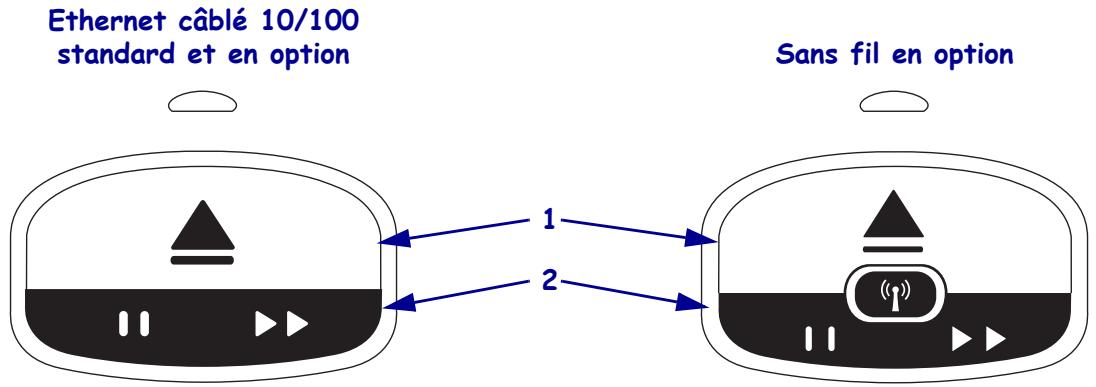

Le panneau de commande comporte deux boutons (Figure 5). Leur description est fournie dans le Tableau 1. Lorsque vous appuyez sur un bouton ou le maintenez enfoncé, l'opération de l'imprimante s'effectue quand vous relâchez le bouton.

Figure 5 • Boutons du panneau de commande

1	Bouton EJECT
2	Bouton PAUSE/FEED

Tableau 1 • Fonctions des boutons du panneau de commande

Bouton	Fonction/Description
EJECT(Éjection)	Ce bouton fonctionne uniquement quand l'imprimante est inactive ou en pause. Son action varie si vous appuyez sur le bouton ou le maintenez enfoncé.Enfoncez et relâchez EJECT (Éjection) pour que l'imprimante rétracte le bracelet en cours de traitement et éjecte la cartouche de papier.Maintenez enfoncé EJECT pendant 6 secondes pour éjecter la cartouche de papier sans rétracter le bracelet qui dépasse. Après une éjection forcée, appuyez sur les boutons d'ouverture du capot supérieur pour ouvrir celui-ci et récupérer le bracelet. Reportez-vous à la section Cartouches de bracelets à la page 20 pour plus d'informations sur le retrait du bracelet de la cartouche. Ne tirez PAS sur le bracelet pour le sortir de la cartouche.Remarque • Si le bouton EJECT n'éjecte pas la cartouche de bracelets, éteignez et redémarrez l'imprimante, puis appuyez de nouveau sur EJECT. N'utilisez l'option d'éjection forcée qu'en dernier recours, en cas d'échec des autres tentatives.
PAUSE/FEED(Pause/Avance)	Le bouton PAUSE/FEED (Pause/Avance) actionne des fonctions différentes selon que l'imprimante est inactive ou en pause, ou que l'appui sur le bouton est court ou long.Enfoncez et relâchez PAUSE/FEED pour activer deux fonctions.Pause-PAUSE/FEED sert de bouton pause quand l'imprimante est en train d'imprimer un bracelet. Pendant l'impression, appuyez sur ce bouton pour mettre l'imprimante en pause avant le début de l'impression du bracelet suivant. L'imprimante reste en pause jusqu'à ce que le bouton soit actionné de nouveau.Avance-PAUSE/FEED sert de bouton d'avance quand l'imprimante est inactive. Appuyez sur le bouton pour introduire un bracelet vierge.Maintenez enfoncé PAUSE/FEED pour mettre l'imprimante en mode configuration. Les voyants d'état de l'imprimante clignotent en orange par intervalles de 2 secondes, en effectuant un clignotement supplémentaire à chaque intervalle. Selon le moment où vous relâchez PAUSE/FEED, différentes opérations peuvent s'effectuer :Un clignotement orange--Impression d'un bracelet de configuration de l'imprimante.Deux clignotements orange--Impression d'un profil de cellule de détection du support d'impression.Trois clignotements orange--Réinitialisation de toutes les valeurs par défaut du serveur d'impression (Ethernet câblé et sans fil).Quatre clignotements orange--Réinitialisation de toutes les valeurs par défaut de l'imprimante.Au bout de quatre clignotements orange, l'imprimante sort du mode de configuration utilisateur. Les voyants d'état de l'imprimante s'illuminent de nouveau en vert. L'imprimante fait avancer un bracelet quand vous relâchez PAUSE/FEED.

Cartouches et bracelets

Des bracelets de différentes tailles, couleurs et types de fermeture sont fournis dans des cartouches recyclables. Ces informations figurent sur l'étiquette de la cartouche.

Pour plus d'informations sur les commandes, reportez-vous à la section Contacts à la page 11. Seuls les consommables Zebra™ authentiques fonctionnent avec votre imprimante.

Les cartouches ne sont pas réutilisables, ni rechargeables. Jetez les cartouches conformément aux réglementations ou aux normes locales. Pour plus d'informations sur le programme de recyclage de Zebra, reportez-vous à la page http://www.zebra.com/environment.

Cartouches de bracelets

Vous pouvez déterminer la quantité de support d'impression restant dans la cartouche en observant la fenêtre de niveau de bracelets située sur le côté gauche de la cartouche (Figure 6). Les bracelets sortent par une fente située à l'avant de la cartouche.

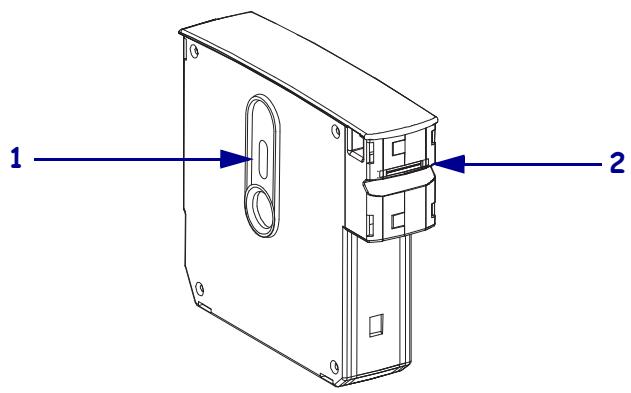

Figure 6 • Cartouche de bracelets

1	Fenêtre de niveau des bracelets
2	Zone de sortie des bracelets

Important • Si vous tirez en force pour sortir un bracelet de la cartouche, vous risquez d'endommager cette dernière. Les cartouches endommagées ne fonctionnent pas. Si un bracelet est partiellement sorti d'une cartouche, utilisez des ciseaux pour couper la partie qui dépasse à ras de la cartouche. Ne tirez PAS sur le bracelet pour le sortir de la cartouche. L'imprimante éjectera la partie restante une fois la cartouche chargée correctement.

Tailles des bracelets

La taille des bracelets est indiquée sur le dessus de chaque cartouche (Figure 7). Un bracelet doit être suffisamment ajusté pour rester sur le poignet ou la cheville, mais pas serré au point d'endommager la peau ou couper la circulation de la personne qui le porte.

Figure 7 • Indicateurs de taille des bracelets

Adulte Pédiatrique Nourrisson

Couleurs des bracelets

Les bracelets sont disponibles en sept couleurs, à des fins de codage couleur.

Fermeture adhésive

• Rouge
• Bleu
• Jaune
• Vert
• Rose
• Violet
• Orange

Fermeture à pince

• Rouge
• Bleu
• Jaune
• Vert
• Rose
• Violet

Type de fermeture des bracelets

Zebra propose deux types de bracelets : fermeture adhésive et fermeture à pince.

Bracelets adhésifs

Les bracelets Zebra Z-Band™ Direct se referment à l'aide d'une partie adhésive intégrée.

Figure 8 • Bracelets à fermeture adhésive

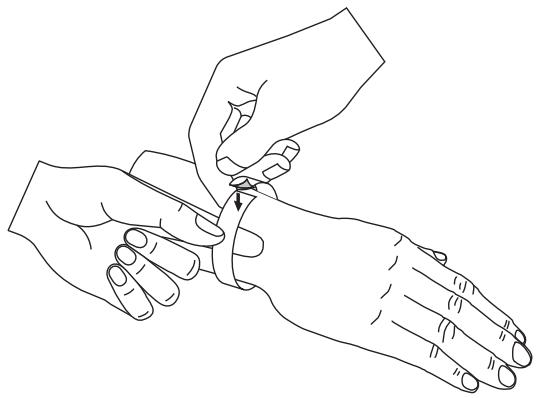

Pour attacher un bracelet adhésif, procédez comme suit :

1. Retirez la protection de l'adhésif.

1. Placez le bracelet autour du poignet ou de la cheville, puis pressez la partie adhésive exposée sur le bracelet.

Important • Pour éviter qu'il ne soit trop lâche ou trop serré, placez votre doigt entre le bracelet et le poignet ou la cheville pendant que vous le posez. N'essayez pas d'ajuster le bracelet après l'avoir attaché. En effet, les fentes d'inviolabilité situées sous l'adhésif se déchirent si vous tentez de retirer le bracelet.

Les bracelets Zebra Z-Band™ QuickClip se fixent à l'aide de pinces.

Figure 9 • Bracelet à fermeture à pince

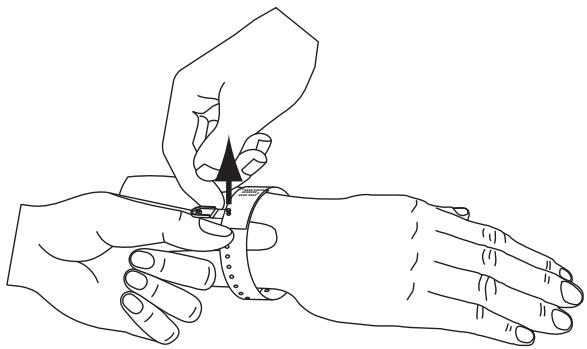

Pour attacher un bracelet à pince, procédez comme suit :

1. Insérez le picot d'une pince dans l'un des trous du bracelet.

1. Placez le bracelet autour du poignet ou de la cheville d'une personne, puis faites passer le picot par le trou unique situé à l'extrémité opposée du bracelet. Le cas échéant, placez la pince sur un autre trou pour redimensionner le bracelet.

1. Repliez la pince, puis appuyez pour la verrouiller.

XXXXXX XXXXXX XXXXXX

Zone d'impression du bracelet

La zone d'impression la plus adéquate varie en fonction du type de bracelet. Pour obtenir les meilleurs résultats, définissez vos formats de telle sorte qu'ils s'impriment dans la zone d'impression recommandée du bracelet (Figure 10). Évitez d'imprimer sur les trous des pinces (Z-Band QuickClip) ou sur les fentes d'inviolabilité (Z-Band Direct).

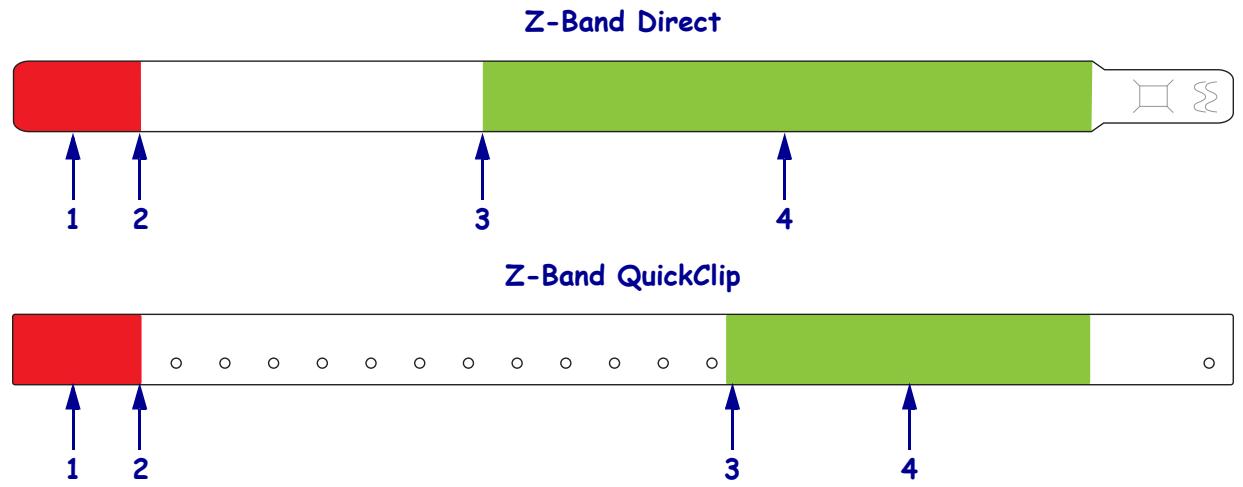

Figure 10 • Position d'origine du support et zone d'impression recommandée

Z-Band Direct 1 2 3 4 Z-Band QuickClip 1 2 3 4

1	Zone non imprimable (en rouge)	Vous ne pouvez pas imprimer sur les 2,54 mm initiaux des bracelets, car ceux-ci ne peuvent pas effectuer de recul dans l'imprimante.
2	Position initiale du support d'impression	La position initiale (0,0) se trouve à 2,54 cm (1 pouce) du bord avant du bracelet.
3	Position de début d'impression recommandée	La position de départ à partir du bord avant est variable selon le type de bracelet (reportez-vous au Tableau 2).
4	Zone d'impression recommandée (en vert)	Cette zone est recommandée pour l'impression, car elle est visible sur le patient une fois que le bracelet a été posé.

Tableau 2 • Position de début d'impression recommandé par type de bracelet

Type de bracelet	Longueur du bracelet	Position de départ à partir du bord avant
Z-Band Direct	279 mm (11 pouces)	114 mm (4,5 pouces)
	178 mm (7 pouces)	64 mm (2,5 pouces)
	152 mm (6 pouces)	51 mm (2 pouces)
Z-Band QuickClip	279 mm (11 pouces)	159 mm (6,25 pouces)
	178 mm (7 pouces)	83 mm (3,25 pouces)

Configuration de l'imprimante

Cette section contient des instructions permettant de mettre en service l'imprimante, de la connecter au réseau et de la préparer à l'utilisation.

Sommaire

Manipulation de l'imprimante 26

Déballage et inspection de l'imprimante 26

Stockage de l'imprimante.... 26

Expédition de l'imprimante 26

Préparation de l'utilisation de l'imprimante.... 27

Sélection d'un emplacement 27

Connexion aux interfaces de communication de données 27

Connexion à la source d'alimentation et mise sous tension 29

Insertion de la cartouche de bracelets.... 31

Manipulation de l'imprimante

Cette section vous indique comment manipuler votre imprimante.

Déballage et inspection de l'imprimante

Lorsque vous recevez l'imprimante, déballez-la immédiatement et inspectez-la pour détecter tout dommage d'expédition éventuel.

• Conservez tous les éléments d'emballage.
  • Vérifiez toutes les surfaces extérieures.

Si vous détectez des dommages à l'issue de cette inspection, procédez comme suit :

• Avertissez immédiatement la société de transport et soumettez un signalement de dommage.
• Conservez la totalité de l'emballage afin qu'il puisse être inspecté par la société de transport.
• Prévenez votre revendeur Zebra agréé.

Important • Zebra Technologies Corporation décline toute responsabilité quant aux éventuels dommages survenus lors du transport de l'équipement et ne prend pas en charge ces dommages dans le cadre de la garantie.

Stockage de l'imprimante

Si vous n'envisagez pas de mettre l'imprimante immédiatement en service, replacez-la dans son emballage d'origine. Vous pouvez stocker l'imprimante dans les conditions décrites dans le Tableau 3.

Tableau 3 • Température et taux d'humidité requis pour le stockage

Température	Humidité relative
-40 à 60°C (-40 à 140°F)	5 à 85 %, sans condensation

Expédition de l'imprimante

Si vous devez réexpédier l'imprimante, procédez comme suit :

• Mettez l'imprimante hors tension (O) et débranchez tous les câbles.
• Retirez les cartouches éventuellement présentes dans l'imprimante.
  • Assurez-vous que le capot supérieur est fermé.
• Emballez soigneusement l'imprimante dans l'emballage d'expédition d'origine ou dans un autre emballage d'expédition approprié pour éviter tout dommage durant le transport. Il est possible de se procurer un emballage d'expédition auprès de Zebra si l'emballage d'origine a été perdu ou détruit.

Préparation de l'utilisation de l'imprimante

Pour préparer l'imprimante à être utilisée, sélectionnez un emplacement adéquat, connectez les câbles appropriés à l'imprimante, mettez-la sous tension, puis sélectionnez et insérez une cartouche de bracelets.

Sélection d'un emplacement

Sélectionnez une surface plane et solide, à portée d'une prise secteur disponible. Pour permettre une bonne ventilation et un refroidissement complet, aménagez suffisamment d'espace libre autour de l'imprimante.

Attention • Ne placez aucun matériel de rembourrage sous l'appareil ni près de l'arrière de celui-ci. En effet, cette opération peut empêcher le refroidissement approprié de l'appareil et entraîner sa surchauffe.

Connexion aux interfaces de communication de données

Sélectionnez une interface de communication des données prise en charge à la fois par votre imprimante et votre ordinateur ou votre réseau local. Vous pouvez envoyer des formats de bracelets à l'imprimante par n'importe lequel de ses ports de communication.

La Figure 11 présente l'emplacement des ports de communication de données. Le Tableau 4 contient des informations générales sur les interfaces de communication de données.

Figure 11 • Ports de communication de données

1 10101 2 3

1	Port série
2	Port de serveur d'impression interne ZebraNet 10/100 (Ethernet câblé) en option
3	Port USB

Attention • Veillez à ne pas brancher un câble USB dans le port câblé Ethernet 10/100 de l'imprimante, proposé en option. En effet, vous risqueriez d'endommager le connecteur. Le port Ethernet 10/100 câblé est fourni avec un bouchon en plastique le protégeant des dommages accidentels.

Tableau 4 • Caractéristiques des interfaces de communication

Interface	Standard ou en option	Caractéristiques
Série RS-232	Standard	Longueur maximale du câble : 15,24 m (50 pieds)Vous devez peut-être modifier les paramètres de l'imprimante pour qu'ils correspondent à ceux de l'ordinateur hôte. Reportez-vous à la sectionModification et rétablissement des paramètres de l'imprimanteà la page 60.Si vous utilisez un câble de modem standard, vous devez connecter l'imprimante à l'aide d'un adaptateur simulateur de modem.
USB	Standard	Longueur maximale du câble : 5 m (16,4 pieds)Il n'est pas nécessaire de modifier les paramètres de l'imprimante pour qu'ils correspondent à ceux de l'ordinateur hôte.Nécessite l'installation d'un pilote d'imprimante. Ce pilote est disponible à l'adressehttp://www.zebra.com/driverset sur le CD fourni avec l'imprimante.
Serveur d'impression interne ZebraNet 10/100 (Ethernet câblé)	En option	Peut imprimer sur l'imprimante à partir de n'importe quel ordinateur du réseau local.Peut communiquer avec l'imprimante via les pages Web associées.L'imprimante doit être configurée pour utiliser le réseau local. Reportez-vous à la sectionConfiguration, modification et restauration des paramètres du serveur d'impression à la page 69.
Serveur d'impression interne sans fil ZebraNet (Ethernet sans fil, 802.11b/g)	En option	Peut imprimer sur l'imprimante à partir de n'importe quel ordinateur du réseau local sans fil (WLAN) ou du réseau local.Peut communiquer avec l'imprimante via les pages web associées.L'imprimante doit être configurée pour utiliser le réseau local sans fil. Reportez-vous à la sectionConfiguration, modification et restauration des paramètres du serveur d'impression à la page 69.

Utilisation de câbles de données blindés Il n'est pas nécessaire d'utiliser des câbles Ethernet blindés, mais tous les autres câbles de données doivent être entièrement blindés et équipés de connecteurs à coquille métallique ou métallisés. L'utilisation de câbles non blindés risque d'entraîner le dépassement des limites réglementaires régissant l'émission de parasites radioélectriques.

Connexion à la source d'alimentation et mise sous tension

Après vous être connecté à une interface de communication de données, vous pouvez brancher l'imprimante sur une source d'alimentation et la mettre sous tension.

Attention • Pour garantir la sécurité du personnel et de l'imprimante, utilisez toujours un câble d'alimentation à trois fils spécifique à la région ou au pays où l'imprimante sera utilisée. Ce câble doit utiliser une fiche femelle CEI 320 et une prise de mise à la terre à trois conducteurs conforme aux normes électriques locales.

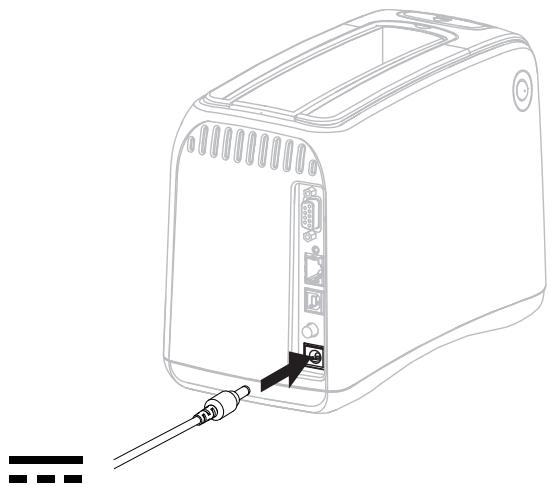

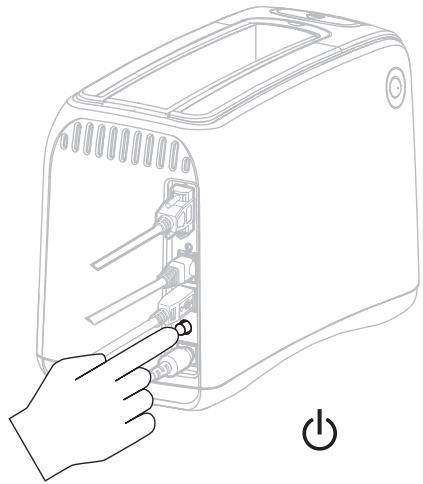

Pour connecter l'imprimante à une source d'alimentation et la mettre sous tension, procédez comme suit:

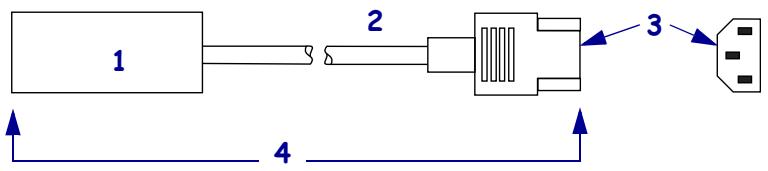

1. Localisez les deux parties de l'ensemble cordon d'alimentation. Le cordon d'alimentation est constitué d'un câble d'alimentation CA (1) et d'un câble CC basse tension relié à un bloc d'alimentation (2) (Référence Zebra FSP070-RDBM). Si le câble d'alimentation n'était pas fourni avec l'imprimante, reportez-vous à la section Câble d'alimentation à la page 80 pour en obtenir les spécifications.

1. Insérez l'extrémité femelle du câble CA dans le bloc d'alimentation.

1. Insérez le câble basse tension dans le connecteur d'alimentation situé à l'arrière de l'imprimante.

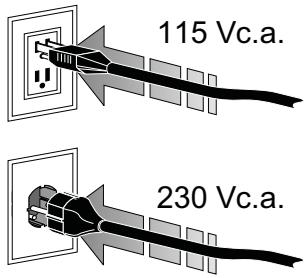

1. Branchez l'extrémité mâle du câble d'alimentation CA dans une prise secteur appropriée.

115 Vc.a. 230 Vc.a.

1. Appuyez sur le bouton Marche (I) pour mettre l'imprimante sous tension.

L'imprimante procède à un test automatique et les voyants lumineux de couleur du panneau de commande s'allument successivement. L'indicateur d'état du support d'impression et l'indicateur d'état de l'imprimante s'allument en orange pour indiquer qu'aucun support n'est présent.

Pour plus d'informations sur les cartouches et les bracelets, reportez-vous à la section Cartouches et bracelets à la page 20.

Pour charger une cartouche, procédez comme suit :

1. Orientez la cartouche et l'imprimante comme indiqué dans l'illustration.

1. Insérez la cartouche dans l'imprimante, puis appuyez dessus jusqu'à ce qu'elle s'enclenche.

L'imprimante prépare ensuite un bracelet pour l'impression. Avec une cartouche neuve, l'indicateur d'état de l'imprimante (1) passe au vert et l'indicateur d'état du support d'impression (2) reste éteint. Pour connaître les autres conditions du support, reportez-vous à la section Indicateur d'état du support d'impression à la page 34.

1 2

Notes •

Dépannage

La présente section décrit les différents voyants d'état de l'imprimante.

Sommaire

Indicateur d'état du support d'impression.... 34

Indicateur d'état de l'imprimante 36

Indicateur d'état de la liaison sans fil 41

Dépannage de problèmes divers.... 42

Indicateur d'état du support d'impression

Le Tableau 5 décrit les niveaux ou les erreurs de support d'impression signalés par les indicateurs d'état. Pour connaître les séquences lumineuses qui n'y figurent pas, reportez-vous à la section Indicateur d'état de l'imprimante à la page 36.

Tableau 5 • Voyants de l'indicateur d'état du support

Indicateur d'état du support/ Indicateur d'état de l'imprimante	Signification/Action requise
Éteint/ Vert	L'imprimante est prête à imprimer. La cartouche contient encore un nombre substantiel de bracelets. Aucune action n'est nécessaire.
Fixe Orange/ Vert	Le niveau de la cartouche est réduit (généralement 20 bracelets ou moins). L'imprimante peut continuer à fonctionner.Pour commander des cartouches de remplacement, reportez-vous à la section Contacts à la page 11.
Orange clignotant/ Orange clignotant	Une erreur s'est produite sur le support d'impression.Pour résoudre le problème, procédez comme suit :1. Appuyez sur le bouton Eject, puis sortez la cartouche de l'imprimante.2. Vérifiez le niveau de bracelets restant et assurez-vous qu'ils sont introduits correctement.(suite à la page suivante)

Tableau 5 • Voyants de l'indicateur d'état du support (Suite)

Indicateur d'état du support/ Indicateur d'état de l'imprimante

Signification/Action requise

Orange clignotant/ Orange clignotant

(suite de la page précédente)Si la cartouche de bracelets est...Videa. Jetez ou recyclez la cartouche vide conformément à vos dispositions locales.b. Insérez une autre cartouche dans l'imprimante.Non videa. Réinsérez la cartouche dans l'imprimante.b. Si l'erreur persiste, nettoyez les contacts smart card de la cartouche et le capteur de cartouche (reportez-vous à la section Nettoyage des contacts Smart Card et des broches du capteur de cartouche à la page 54).c. Si l'erreur revient après le nettoyage, remplacez la cartouche.d. Si l'erreur persiste avec une autre cartouche de bracelets, contactez l'assistance technique (reportez-vous à la section Contacts à la page 11).Non vide, mais des bracelets dépassent de la cartouche ou occasionnent des bourragesLes bracelets ne sont pas chargés correctement. a. Coupez la partie de bracelet qui dépasse. Ne tirez PAS sur le bracelet pour le sortir de la cartouche, car vous risquez d'endommager celle-ci. b. Réinsérez la cartouche dans l'imprimante.c. Si l'erreur revient, remplacez la cartouche.d. Si l'erreur persiste avec une autre cartouche de bracelets, contactez l'assistance technique (reportez-vous à la section Contacts à la page 11).

Indicateur d'état de l'imprimante

Dans des conditions d'alerte et d'erreur, les voyants indicateurs d'état de l'imprimante peuvent être allumés, clignotants ou rotatifs. Les différentes combinaisons et séquences de lumière sont décrites dans le Tableau 6. Pour plus d'informations sur la manière dont les séquences lumineuses sont représentées, reportez-vous à la section Voyants du panneau de commande à la page 13.

Tableau 6 • Combinaisons et séquences de lumière des conditions d'alerte et d'erreur

Combinaison ou séquence	Signification	Action requise
Vert fixe	L'imprimante est prête à imprimer.	Aucune
Vert rotatif	L'imprimante télécharge ou traite des données.	Aucune.
Vert rotatif plein	L'imprimante défragmente ou initialise la mémoire flash.	Aucune.
Vert fixe, 2 clignotements éteints	L'imprimante est en pause.	Appuyez sur PAUSE/FEED (Pause/Avance) pour reprendre l'impression.
Vert clignotant, puis orange	L'imprimante est en mode de téléchargement forcé.	Téléchargez le microprogramme vers l'imprimante ou mettez-la hors tension, puis de nouveau sous tension pour revenir au mode d'impression normal.
Fixe ; à moitié orange à moitié vert	L'imprimante est en train d'écrire dans la mémoire flash après un téléchargement de microprogramme.	Aucune.Attention • Ne redémarrez pas l'imprimante pendant cette phase. Ceci la rendrait inutilisable.

Tableau 6 • Combinaisons et séquences de lumière des conditions d'alerte et d'erreur (Suite)

Combinaison ou séquence	Signification	Action requise
Jaune fixe	Vous avez demandé une éjection forcée de la cartouche en maintenant la touche EJECT (Éjection) enfoncée.L'imprimante éjecte la cartouche quand vous relâchez le bouton, mais il peut s'agir d'une éjection forcée ou normale.	Pour annuler l'éjection forcée et procéder à une éjection normale, relâchez EJECT avant que l'indicateur d'état de l'imprimante ne clignote en jaune.Pour poursuivre l'éjection forcée, continuez à maintenir EJECT (environ 6 secondes) jusqu'à ce que l'indicateur d'état clignote en jaune.Après une éjection forcée, appuyez sur les boutons d'ouverture du capot supérieur pour ouvrir celui-ci et récupérer le bracelet.Reportez-vous à la section Cartouches de bracelets à la page 20 pour plus d'informations sur le retrait du bracelet de la cartouche.Ne tirez PAS sur le bracelet pour le sortir de la cartouche.
Jaune clignotant	Une éjection forcée de la cartouche est imminente.	Relâchez EJECT pour procéder à une éjection forcée de la cartouche de bracelets.

Tableau 6 • Combinaisons et séquences de lumière des conditions d'alerte et d'erreur (Suite)

Combinaison ou séquence	Signification	Action requise
Jaune rotatif plein[IMAGE]	La température de la tête d'impression a déclenché le mode sécurité.	Attention• La tête d'impression peut être très chaude et elle risque de causer des brûlures graves.Attendez qu'elle refroidisse.1. Mettez l'imprimante hors tension (position O).2. Attendez que la tête d'impression ait refroidi.3. Remettez l'imprimante sous tension (position I).4. Si le problème persiste, répétez les étapes 1 et 2, puis assurez-vous que les câbles de la tête d'impression sont connectés correctement.5. Si le problème persiste après que vous avez vérifié les câbles, contactez l'assistance technique (reportez-vous à la section Contacts à la page 11).

Tableau 6 • Combinaisons et séquences de lumière des conditions d'alerte et d'erreur (Suite)

Combinaison ou séquence	Signification	Action requise
Orange fixe		Si cette couleur reste allumée pendant plus de 3 secondes, elle indique l'une des conditions suivantes :La tête d'impression est trop froide.La tête d'impression est trop chaude.Le moteur de la platine est trop chaud.

Tableau 6 • Combinaisons et séquences de lumière des conditions d'alerte et d'erreur (Suite)

Combinaison ou séquence	Signification	Action requise
Orange clignotant[IMAGE]	Une erreur s'est produite sur le support d'impression.	Reportez-vous à la section Indicateur d'état du support d'impression à la page 34.
	Le capot supérieur de l'imprimante est ouvert.	Assurez-vous que le capot supérieur est correctement verrouillé. Si le problème persiste, contactez l'assistance technique. Reportez-vous à la section Contacts à la page 11.
Orange rotatif[IMAGE]	L'imprimante a tenté d'éjecter la cartouche alors qu'il restait un bracelet à détacher.	Détachez le bracelet qui pend à l'extérieur de l'imprimante avant de faire une nouvelle tentative d'éjection de la cartouche.
Orange fixe, 2 clignotements éteints[IMAGE]	L'imprimante est en pause, du fait de l'une des conditions suivantes :Une erreur s'est produite pendant le téléchargement d'un format de bracelet, d'un graphique, d'une police ou d'un fichier bitmap.La mémoire de l'imprimante est pleine.	Appuyez sur PAUSE/FEED (Pause/Avance) pour reprendre l'impression.
Jaune clignotant, puis orange[IMAGE]	Vous avez appuyé sur PAUSE/FEED et l'avez maintenu enfoncé pendant la mise sous tension.L'imprimante peut démarrer le mode de téléchargement forcé.	Relâchez PAUSE/FEED pendant les 3 secondes de cette séquence lumineuse pour passer en mode de téléchargement forcé. Si vous maintenez PAUSE/FEED plus longtemps que 3 secondes, l'imprimante démarre normalement.

Indicateur d'état de la liaison sans fil

Le Tableau 7 décrit les différents voyants de l'indicateur d'état de la liaison sans fil. Pour plus d'informations sur le serveur d'impression sans fil, consultez le ZebraNet Wireless User Guide (Guide d'utilisation du serveur sans fil ZebraNet). Ce document est disponible à l'adresse http://www.zebra.com/manuals et sur le CD fourni avec l'imprimante.

Tableau 7 • Voyants de l'indicateur d'état de la liaison sans fil

Indicateur d'état de la liaison sans fil	Signification
Vert fixe	L'imprimante est associée à un réseau sans fil. La puissance du signal est élevée.
Vert clignotant	L'imprimante n'est PAS associée à un réseau sans fil. La puissance du signal est élevée.
Orange fixe	L'imprimante est associée à un réseau sans fil. La puissance du signal est faible.
Orange clignotant	L'imprimante n'est PAS associée à un réseau sans fil. La puissance du signal est faible.

Dépannage de problèmes divers

Le Tableau 8 présente les incidents qui ne sont pas nécessairement signalés par les indicateurs d'état.

Tableau 8 • Dépannage de problèmes divers

Problème	Signification/Action requise
Les données ne s'impriment pas sur la première partie du bracelet.	Vous ne pouvez pas imprimer sur l'extrémité avant de chaque bracelet.Redéfinissez le format de votre bracelet pour qu'il s'adapte à la zone d'impression recommandée. Reportez-vous à la section Zone d'impression du bracelet à la page 24.
L'impression est médiocre sur certaines parties du bracelet.	L'impression sur des parties non enduites, sur les trous ou sur les entailles risque de nuire à la qualité d'impression.Redéfinissez le format de votre bracelet pour qu'il s'adapte à la zone d'impression recommandée. Reportez-vous à la section Zone d'impression du bracelet à la page 24.
Le contraste d'impression est anormalement élevé.	Le papier thermique direct étant sensible à la température, ce problème peut survenir dans les environnements dont la température ambiante et le taux d'humidité relative sont élevés.Utilisez une valeur de contraste inférieure lorsque la température ou le taux d'humidité sont extrêmement élevés.1. Définissez le mode de contraste sur UTILISATEUR ou sur RELATIF. Reportez-vous à la section Sélection du mode de contraste à la page 60.2. Définissez une valeur inférieure pour le contraste d'impression. Reportez-vous à la section Réglage du contraste d'impression à la page 61.

Tableau 8 • Dépannage de problèmes divers (Suite)

Problème	Signification/Action requise
Les bracelets d'une cartouche en particulier ne peuvent pas être chargés.	L'imprimante ne détecte pas la cartouche.Nettoyez les contacts smart card de la cartouche, ainsi que les broches du capteur de cartouche (reportez-vous à la sectionNettoyage des contacts Smart Card et des broches du capteur de cartouche à la page 54).
	La cartouche de bracelets est endommagée. Ceci peut se produire si l'on a tiré sur un bracelet pour le sortir de la cartouche.Si vous pensez que la cartouche de bracelets était endommagée quand vous l'avez reçue, contactez votre revendeur Zebra agréé. Sinon, jetez ou recyclez la cartouche. Pour commander des cartouches de remplacement, reportez-vous à la sectionContacts à la page 11.
	La cartouche de bracelets est reconditionnée. Seuls les consommables Zebra^TM authentiques fonctionnent avec votre imprimante.Jetez ou recyclez la cartouche. Pour commander des cartouches de remplacement, reportez-vous à la sectionContacts à la page 11.
Les bracelets de n'importe quelle cartouche ne peuvent pas être chargés.	L'imprimante ne détecte pas la cartouche.Nettoyez les broches du capteur de cartouche (reportez-vous à la sectionNettoyage des contacts Smart Card et des broches du capteur de cartouche à la page 54). Si le problème persiste, faites réparer l'imprimante par un technicien de maintenance qualifié.
Les bracelets occasionnent régulièrement des bourrages ou ne se chargent pas correctement.	L'imprimante ne détecte peut-être pas la marque noire figurant au dos des bracelets.1. Remplacez la cartouche.2. Si le problème persiste avec une autre cartouche, demandez à un technicien de maintenance qualifié de vérifier et éventuellement de remplacer le capteur de supports d'impression.

Tableau 8 • Dépannage de problèmes divers (Suite)

Problème	Signification/Action requise
L'imprimante n'éjecte pas la cartouche.	1. Mettez l'imprimante hors tension (O) puis à nouveau sous tension (I).2. Si le problème persiste, procédez à une éjection forcée.a. Appuyez sur le bouton EJECT et maintenez-le enfoncé pendant au moins 6 secondes. L'indicateur d'état de l'imprimante passe en jaune après 2 secondes, puis clignote en jaune après 6 secondes.b. Relâchez EJECT lorsque l'indicateur d'état se met à clignoter.c. Appuyez sur les boutons d'ouverture du capot supérieur pour ouvrir celui-ci et récupérer le bracelet.d. Reportez-vous à la section Cartouches de bracelets à la page 20 pour plus d'informations sur le retrait du bracelet de la cartouche. Ne tirez PAS sur le bracelet pour le sortir de la cartouche.e. Refermez le capot supérieur.3. Si le problème persiste, contactez l'assistance technique. Reportez-vous à la section Contacts à la page 11.
L'imprimante surchauffe.	Une mauvaise ventilation peut être à l'origine de la surchauffe.Assurez-vous que l'imprimante dispose d'espaces dégagés de tous les côtés. L'imprimante doit être installée sur une surface horizontale plane. Ne posez rien sur l'imprimante.

Maintenance de routine

Cette section contient des informations sur les procédures de nettoyage de routine et le recyclage.

Sommaire

Nettoyage du passage de papier 46

Utilisation d'une carte de nettoyage.... 46

Utilisation d'un coton-tige....48

Nettoyage des contacts Smart Card et des broches du capteur de cartouche ..... 54

Remplacement des composants de l'imprimante.... 56

Commande de pièces de rechange.... 56

Recyclage des composants de l'imprimante 56

Lubrification 56

Nettoyage du passage de papier

Pour obtenir les meilleurs résultats, nettoyez le passage du papier après chaque cartouche. Vous pouvez le nettoyer au moyen d'une carte de nettoyage ou d'un coton-tige.

Utilisation d'une carte de nettoyage

Pour obtenir des cartes de nettoyage, commandez la référence 61097M. Pour plus d'informations sur les commandes, reportez-vous à la section Contacts à la page 11.

Pour nettoyer le passage du papier au moyen d'une carte, procédez comme suit :

1. Appuyez sur EJECT, puis sortez la cartouche de l'imprimante.
2. Mettez l'imprimante hors tension (position O).
3. Retirez la carte de nettoyage de son emballage.

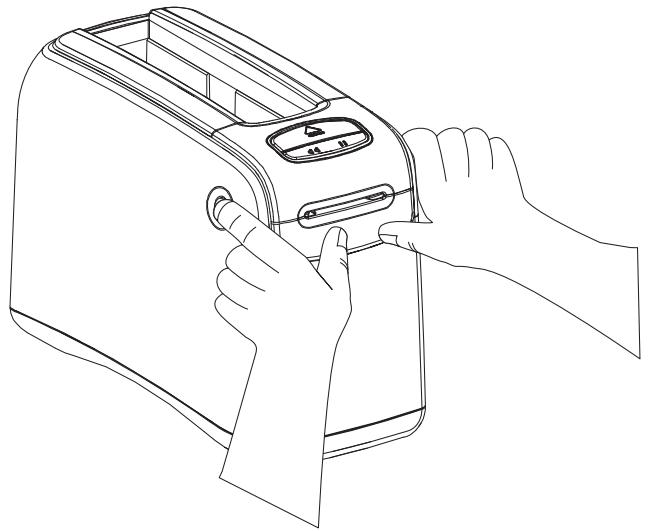

4. Appuyez simultanément sur les deux boutons d'ouverture du capot supérieur.

Le capot supérieur s'ouvre partiellement.

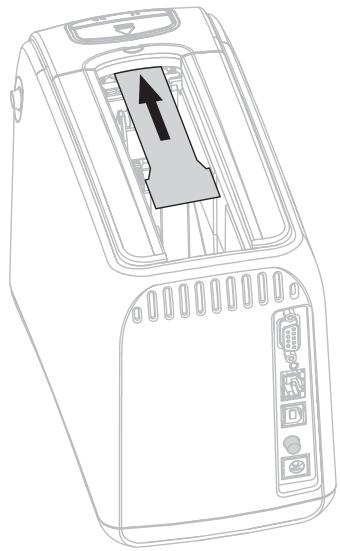

1. Insérez la carte de nettoyage dans la glissière du support d'impression, comme illustré, de sorte qu'une zone de 6 mm (1/4 pouce) soit visible à partir de l'avant de l'imprimante.

1. Refermez le capot supérieur.
2. Appuyez sur le bouton EJECT et maintenez-le enfoncé.
3. Mettez l'imprimante sous tension (position I).
4. Maintenez le bouton EJECT enfoncé pendant environ 15 secondes, le temps que l'imprimante soit mise sous tension et effectue un test automatique.
5. Relâchez EJECT quand la carte de nettoyage commence à avancer.

L'imprimante utilise la carte pour nettoyer le passage du papier.

1. Attention • Le carte de nettoyage contient de l'alcool isopropylique, un liquide inflammable. Après utilisation, jetez-la conformément à vos réglementations locales.

Le nettoyage est terminé quand la carte s'arrête de bouger et revient à sa position d'origine.

Une fois le nettoyage terminé, retirez la carte et jetez-la.

1. Réinsérez la cartouche.

Utilisation d'un coton-tige

Utilisez le coton fourni dans un kit de maintenance préventive (référence 47362) ou un cotontige propre imbibé d'une solution d'alcool isopropylique (minimum 90 %) et d'eau désionisée (maximum 10 %).

Attention • Retirez vos bagues, montres, colliers, badges d'identification ou autres objets métalliques risquant de toucher la tête d'impression ou de tomber dans la fente des cartouches.

Attention • Avant de poursuivre, déchargez-vous de toute accumulation d'électricité statique. Touchez la plaque de métal noir située à proximité de l'interrupteur marche/arrêt ou utilisez un bracelet et un tapis antistatiques.

Pour nettoyer le passage du papier au moyen d'un coton-tige, procédez comme suit :

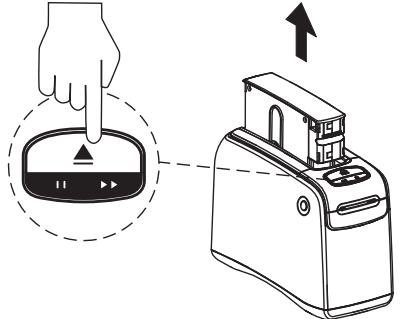

1. Appuyez sur le bouton Eject, puis sortez la cartouche de l'imprimante.
2. Mettez l'imprimante hors tension (position O).

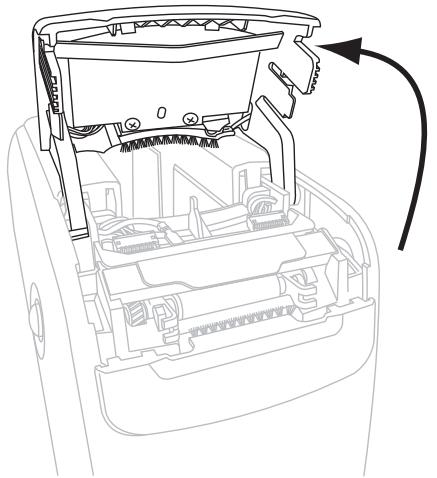

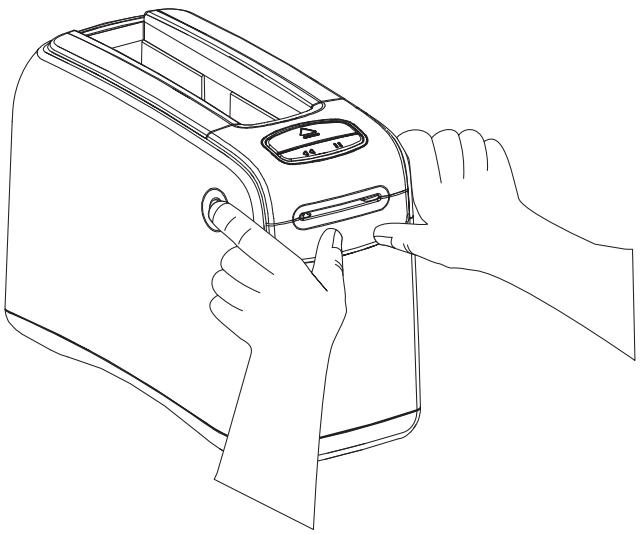

3. Appuyez simultanément sur les deux boutons d'ouverture du capot supérieur.

Le capot supérieur s'ouvre partiellement.

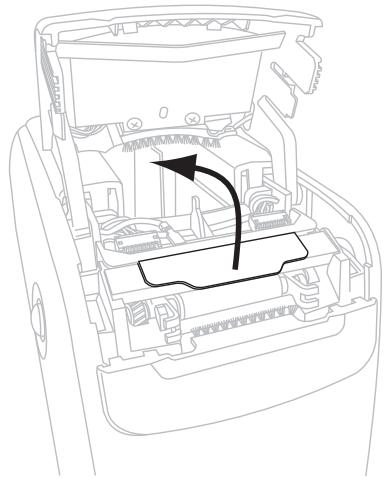

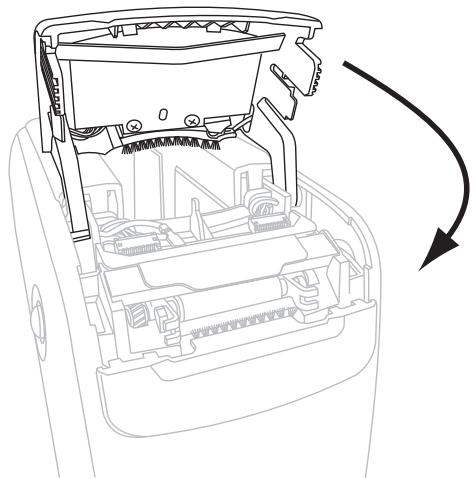

1. Faites-le pivoter vers le haut, puis vers l'arrière.

1. Attention • La tête d'impression peut être très chaude et elle risque de causer des brûlures graves. Attendez qu'elle refroidisse.

Saisissez la plaque-levier métallique de la tête d'impression, puis faites pivoter l'ensemble vers le haut afin de faire apparaître les éléments de la tête.

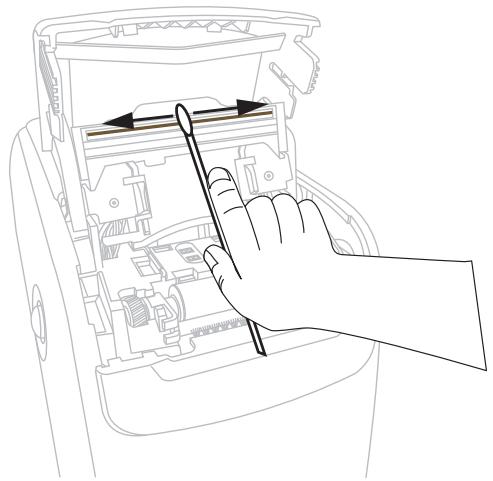

1. Nettoyez les éléments de la tête d'impression.

a. À l'aide du tampon fourni dans le kit de maintenance préventive ou d'un coton-tige imbibé de solution d'alcool, essuyez la bande marron de la tête d'impression d'un bout à l'autre.

b. Attendez quelques instants que la solution s'évapore.

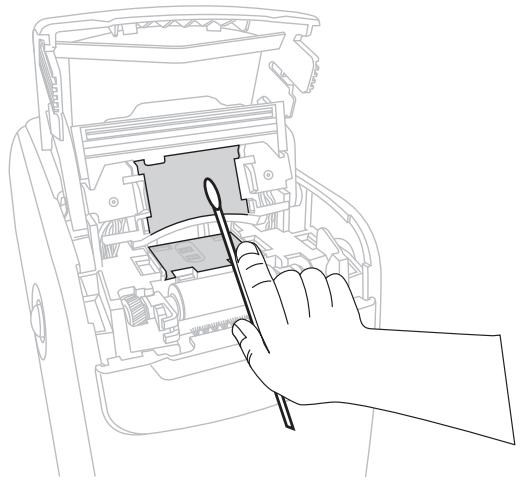

1. Nettoyez la surface des guides de support.

a. À l'aide du coton-tige, essuyez les surfaces de la glissière d'introduction du support.

b. Attendez quelques instants que la solution s'évapore.

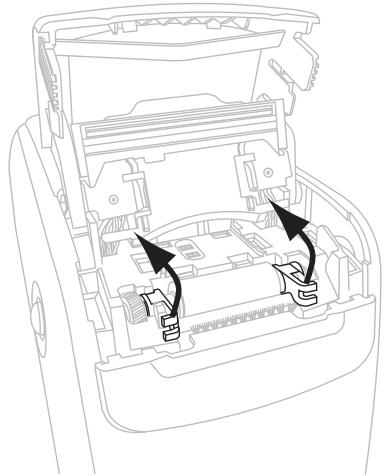

1. Faites pivoter vers le haut les deux pinces latérales du contre-rouleau.

1. Nettoyez le contre-rouleau.

a. À l'aide du coton-tige, nettoyez soigneusement le contre-rouleau.

b. Attendez quelques instants que la solution s'évapore.

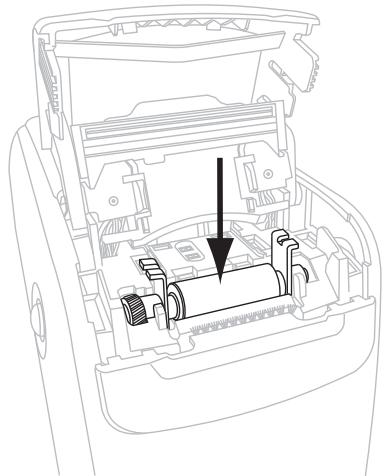

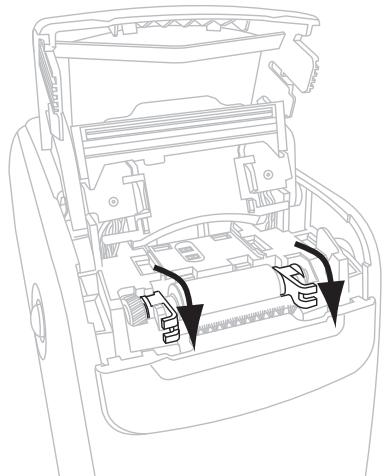

1. Remettez le contre-rouleau en place dans l'imprimante.

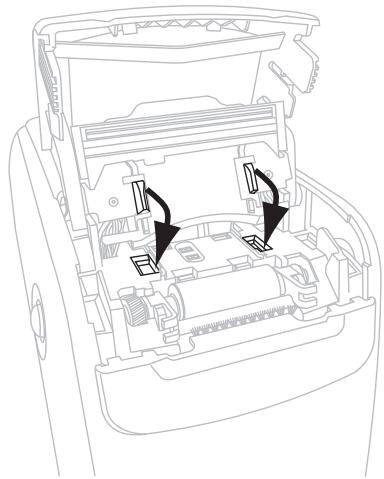

1. Pour fixer le contre-rouleau, faites pivoter les deux pinces latérales pour les remettre en place.

1. Alignez les pattes situées dans le bas de la glissière d'introduction du support d'impression sur les fentes du châssis de l'imprimante.

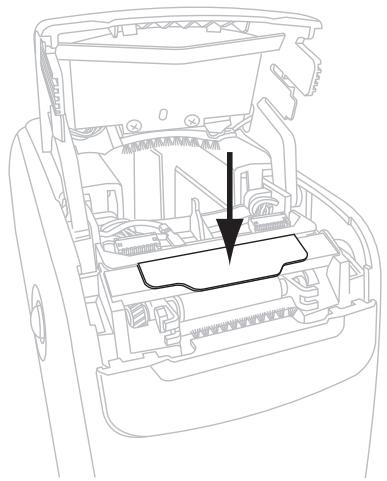

1. Appuyez sur la plaque-levier métallique pour réenclencher l'ensemble de la tête d'impression.

1. Refermez le capot supérieur.

1. Mettez l'imprimante sous tension (position I).
2. Réinsérez la cartouche.
3. Jetez le coton usagé.

Nettoyage des contacts Smart Card et des broches du capteur de cartouche

Toutes les cinq cartouches de bracelets, nettoyez les broches du capteur de cartouche afin d'assurer une jonction correcte avec les contacts smart card de la cartouche. Si l'imprimante refuse de détecter une cartouche, vous pouvez résoudre le problème en procédant à un nettoyage des broches du capteur de cartouches et des contacts smart card de la cartouche. Utilisez le coton fourni dans un kit de maintenance préventive (référence 47362) ou un cotontige propre imbibé d'une solution d'alcool isopropylique (minimum 90 %) et d'eau désionisée (maximum 10 %).

Attention • Retirez vos bagues, montres, colliers, badges d'identification ou autres objets métalliques risquant de toucher la tête d'impression ou de tomber dans la fente des cartouches.

Attention • Avant de poursuivre, déchargez-vous de toute accumulation d'électricité statique. Touchez la plaque de métal noir située à proximité de l'interrupteur marche/arrêt ou utilisez un bracelet et un tapis antistatiques.

Pour nettoyer les contacts smart card et les broches du capteur, procédez comme suit :

1. Appuyez sur le bouton Eject, puis sortez la cartouche de l'imprimante.
2. Mettez l'imprimante hors tension (position O).
3. Déconnectez le câble basse tension du connecteur d'alimentation situé à l'arrière de l'imprimante.
4. À l'aide du coton fourni dans le kit de maintenance préventive ou d'un coton-tige imbibé de la solution d'alcool, nettoyez les contacts smart card dorés situés à l'arrière de la cartouche. Attendez quelques instants que la solution s'évapore.

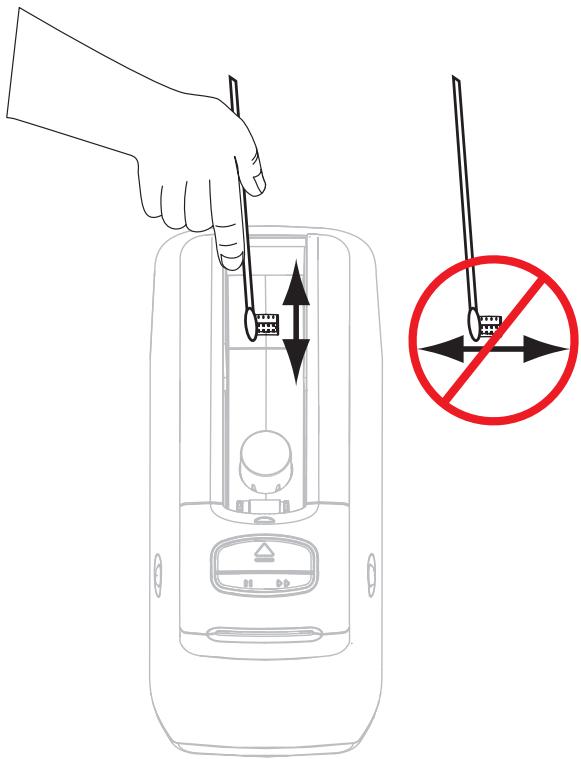

Attention • Effectuez uniquement des mouvements verticaux pour nettoyer les broches du capteur. En effet, des mouvements horizontaux risquent d'endommager les broches.

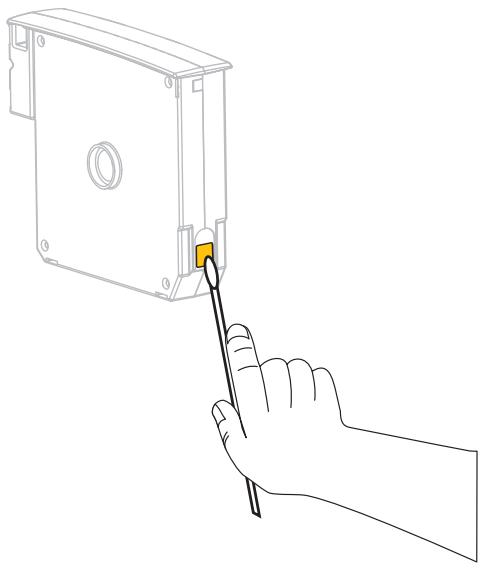

Nettoyez les broches du capteur de cartouches.

a. En effectuant des mouvements verticaux avec le coton-tige, nettoyez les broches dorées du capteur de cartouches, visibles à l'arrière de la fente des cartouches de support d'impression.

b. Attendez quelques instants que la solution s'évapore.

1. Insérez le câble basse tension dans le connecteur d'alimentation situé à l'arrière de l'imprimante.
2. Mettez l'imprimante sous tension (position I).
3. Réinsérez la cartouche.
4. Jetez le coton usagé.

Remplacement des composants de l'imprimante

Certains composants de l'imprimante susceptibles de s'user au fil du temps, tels que la tête d'impression et le contre-rouleau, peuvent être remplacés facilement. Un nettoyage régulier peut rallonger la durée de vie de certains de ces composants.

Commande de pièces de rechange

Zebra recommande d'utiliser des pièces Zebra™ d'origine afin d'obtenir une qualité d'impression optimale et de bonnes performances sur toute la gamme de produits.

Pour savoir comment commander des pièces, contactez votre revendeur Zebra agréé ou reportez-vous à la section Contacts à la page 11 pour obtenir des adresses et des numéros de téléphone.

Recyclage des composants de l'imprimante

La plupart des composants de l'imprimante sont recyclables. Ne jetez aucun composant de l'imprimante parmi les déchets municipaux non triés. Recyclez les composants de l'imprimante selon les normes locales en vigueur. Pour plus d'informations, consultez http://www.zebra.com/environment.

Lubrification

Aucune lubrification n'est requise pour cette imprimante.

Attention • Certains lubrifiants disponibles sur le marché endommagent le fini et les pièces mécaniques s'ils sont utilisés dans cette imprimante.

Informations pour les utilisateurs experts

Cette section contient des informations et des instructions destinées exclusivement aux utilisateurs experts ou aux techniciens de maintenance.

Sommaire

Affichage des paramètres de l'imprimante.... 58

Sur un bracelet de configuration de l'imprimante.... 58

Par les pages Web de l'imprimante 59

Modification et rétablissement des paramètres de l'imprimante 60

Configuration, modification et restauration des paramètres du serveur d'impression . . . 69

Première connexion....69

Modification des paramètres après la connexion.... 69

Pages Web....72

Outils de diagnostic supplémentaires 74

Profil de cellule papier 74

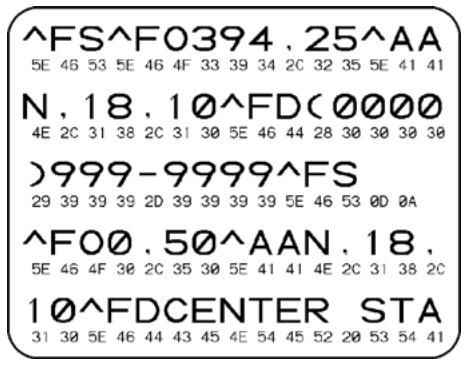

Test de diagnostic des communications 75

Téléchargement du microprogramme 76

Affichage des paramètres de l'imprimante

Le bracelet de configuration fournit des informations générales sur l'imprimante et plus particulièrement sur les paramètres de connectivité. Si votre imprimante dispose d'une connexion Ethernet câblée ou sans fil active, vous pouvez consulter tous les paramètres de l'imprimante dans les pages Web correspondantes.

Sur un bracelet de configuration de l'imprimante

Un bracelet de configuration de l'imprimante (Figure 12) présente les paramètres de connectivité et la position de détachement des bracelets. Les champs IP ADDRESS et MAC ADDRESS contiennent uniquement des valeurs si un serveur d'impression câblé ou sans fil est actif. Le champ USB COMM montre si l'imprimante est connectée à un ordinateur par l'intermédiaire du connecteur USB.

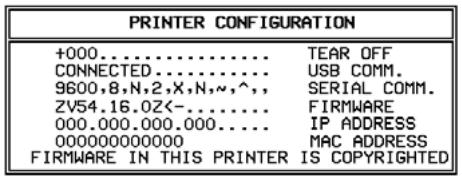

Figure 12 • Exemple de bracelet de configuration de l'imprimante

PRINTER CONFIGURATION +000...... TEAR OFF CONNECTED...... USB COMM. 9600,8,N,2,X,N,~,^,, SERIAL COMM. ZV54.16.02<-...... FIRMWARE 000.000.000.000...... IP ADDRESS 000000000000 MAC ADDRESS FIRMWARE IN THIS PRINTER IS COPYRIGHTED

Pour imprimer un bracelet de configuration de l'imprimante, procédez comme suit :

1. Assurez-vous que l'imprimante est sous tension (I) et prête à imprimer.
2. Appuyez sur le bouton PAUSE/FEED (Pause/Avance) et maintenez-le enfoncé jusqu'à ce que les voyants verts de l'indicateur d'état de l'imprimante s'éteignent et que les voyants orange émettent un clignotement unique.
3. Relâchez PAUSE/FEED.

L'impression d'un bracelet de configuration de l'imprimante s'effectue.

Par les pages Web de l'imprimante

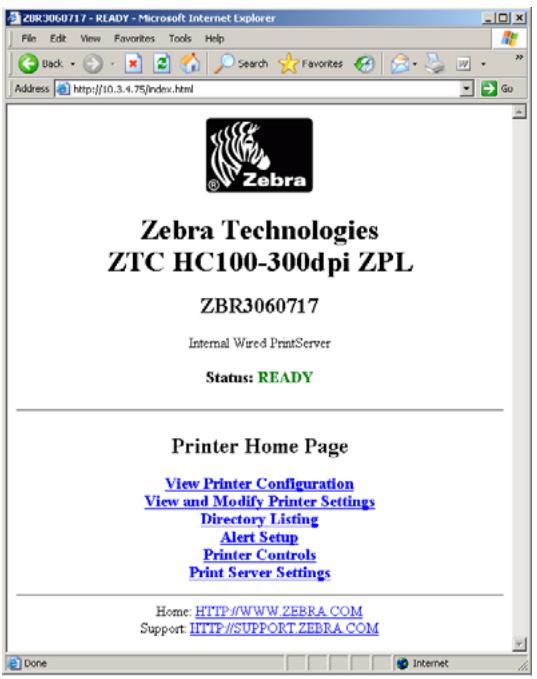

La page Web View Printer Configuration (Affichage de la configuration de l'imprimante) est illustrée à la Figure 13. Pour accéder à cette page pour votre imprimante, cliquez sur View Printer Configuration (Afficher la configuration de l'imprimante) dans la page d'accueil. Pour plus d'informations sur les pages Web, reportez-vous à la section Pages Web à la page 72.

Figure 13 • Page Web View Printer Configuration (Illustrée avec ses valeurs par défaut)
View Printer Configuration

+21	DARKNESS
CARTRIDGE	DARKNESS MODE
225	PRINT WIDTH
+000	TEAR OFF
3147	LABEL LENGTH
39.0IN 988MM	MAXIMUM LENGTH
NOT CONNECTED	USB COMM.
RS232	SERIAL COMM.
9600	BAUD
8 BITS	DATA BITS
NONE	PARITY
XON/XOFF	HOST HANDSHAKE
NONE	PROTOCOL
000	NETWORK ID
NORMAL MODE	COMMUNICATIONS
<-> 7EH	CONTROL PREFIX
<^> 5EH	FORMAT PREFIX
<,> 2CH	DELIMITER CHAR
ZPL II	ZPL MODE
+000	LABEL TOP
+0000	LEFT POSITION
DISABLED	REPRINT MODE
DISABLED	ZBI
2.0	ZBI VERSION
DPSWFXM	MODES ENABLED
......	MODES DISABLED
672 12/MM FULL	RESOLUTION
V54.16.0Z <-	FIRMWARE
1.2	XML SCHEMA
V38 ---- 34	HARDWARE ID
DEFAULTED	CONFIGURATION
10368k......R:	RAM
2048k......E:	ONBOARD FLASH
NONE	FORMAT CONVERT
410 IN	NONRESET CNTR
410 IN	RESET CNTR1
410 IN	RESET CNTR2
1,043 CM	NONRESET CNTR
1,043 CM	RESET CNTR1
1,043 CM	RESET CNTR2

Print on Label

Important • Si vous sélectionnez l'option Print on Label (Imprimer sur étiquette), un bracelet de configuration s'imprime (voir la Figure 12 à la page 58).

Modification et rétablissement des paramètres de l'imprimante

Par défaut, l'imprimante règle automatiquement ses paramètres en fonction du type de cartouche de support d'impression inséré. Il n'est généralement pas nécessaire d'ajuster ces paramètres. Le cas échéant, vous pouvez régler certains paramètres afin d'obtenir une qualité d'impression optimale ou de modifier des paramètres de connectivité. Pour ce faire, vous pouvez utiliser des commandes ZPL II (Zebra Programming Language II), des commandes SGD (Set/Get/Do), ou encore passer par les pages Web de l'imprimante. Pour vous permettre d'accéder aux pages Web, l'imprimante doit disposer d'une connexion Ethernet câblée ou sans fil active.

Pour les commandes ZPL et SGD, consultez le manuel ZPL II Programming Guide (Guide de programmation ZPL II). Ce document est disponible à l'adresse http://www.zebra.com/manuals et sur le CD fourni avec l'imprimante. Pour obtenir des instructions d'accès aux pages Web de l'imprimante, reportez-vous à la section Pages Web à la page 72.

Le Tableau 9 présente les paramètres de l'imprimante et les éléments à l'aide desquels vous pouvez les modifier.

Tableau 9 • Paramètres de l'imprimante

Paramètre

Détails

MODE DE CONTRASTE

Sélection du mode de contrasteL'imprimante fournit trois niveaux de contraste, qui déterminent le réglage de la valeur CONTRASTE.Valeur par défaut : CARTOUCHESélections:L'option CARTOUCHE-CONTRASTE est réglée sur la valeur par défaut de la cartouche. Aucune modification n'est autorisée et l'imprimante ignore les commandes ZPL qui agissent sur le contraste.L'option UTILISATEUR-CONTRASTE est définie par l'utilisateur ; l'imprimante ignore la valeur par défaut de la cartouche. Cette valeur de contraste est utilisée pour toutes les cartouches insérées dans l'imprimante.RELATIF-CONTRASTE représente la différence entre le réglage de contraste actif et la valeur par défaut de la cartouche. L'imprimante ajoute cette différence à la valeur de contraste par défaut des cartouches suivantes éventuelles.Commande ZPL correspondante : AucuneCommande SGD correspondante : media.darkness_modeSur la page Web : General Setup (Configuration générale)

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
CONTRASTE	Réglage du contraste d'impressionModifiez le réglage du contraste si l'impression des bracelets est trop claire ou trop foncée.Important• Pour assurer la pérennité de l'image, choisissez le contraste le plus élevé qui permette d'obtenir une bonne qualité d'impression et des codes à barres lisibles. En effet, si le contraste est trop élevé, vous risquez de ne pas pouvoir lire les codes à barres ou d'user la tête d'impression prématurément.Valeur par défaut : Cette valeur varie en fonction du mode de contraste et de la cartouche utilisée. En général, la valeur +21 est utilisée.Commande ZPL correspondante : ~SD, ^MD (disponible quand le mode de contraste est UTILISATEUR ou RELATIF ; ignorée avec le mode de contraste CARTOUCHE)Commande SGD correspondante : AucuneSur la page Web : General Setup (Configuration générale)
LARGEUR D'IMPRESSION	Définition de la largeur d'impressionCe paramètre est défini automatiquement par la cartouche de l'imprimante. Il n'est pas modifiable.La commande ZPL II ^PW est ignorée.Sur la page Web : Media Setup (view only) - Configuration support d'impression (lecture seule)
DECHIREMENT	Réglage de la position de déchirementCe paramètre permet de régler la position d'arrêt du bracelet après l'impression. Les valeurs élevées le font sortir davantage de l'imprimante. Les valeurs plus faibles le rétractent dans l'imprimante.Valeur par défaut : +0Plage : +0 à +120Commande ZPL correspondante : ^TACommande SGD correspondante : AucuneSur la page Web : General Setup (Configuration générale)
LONGUEUR	Définition de la longueur de braceletCe paramètre est défini automatiquement par la cartouche de l'imprimante. Il n'est pas modifiable.La commande ZPL II ^LL est ignorée.
LONGUEUR MAXI	Définition de la longueur maximale de braceletCe paramètre est défini automatiquement par la cartouche de l'imprimante. Il n'est pas modifiable.La commande ZPL II ^ML est ignorée.Sur la page Web : Media Setup (view only) - Configuration support d'impression (lecture seule)

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
SERIE	Définition des communications sérieSélectionnez le port de communication correspondant à celui utilisé par l'ordinateur hôte. Ce paramètre n'est pertinent que si le port série est utilisé.Valeur par défaut : RS232Sélections : RS232, RS485 MULTIDROPCommande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)
BAUDS	Définition de la vitesse en baudsCe paramètre n'est pertinent que si le port série est utilisé. Le paramètre BAUDS de l'imprimante doit correspondre à celui de l'ordinateur hôte pour que des communications fiables puissent être établies. Sélectionnez la valeur correspondant à celle utilisée par l'ordinateur hôte.Valeur par défaut : 9600Sélections : 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200Commande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)
BITS DONNÉES	Définition des bits de donnéesCe paramètre n'est pertinent que si le port série est utilisé. Le paramètre BITS DONNÉES de l'imprimante doit correspondre à celui de l'ordinateur hôte pour que des communications fiables puissent être établies. Définissez les bits de données de sorte qu'ils correspondent au paramètre défini sur l'ordinateur hôte.Valeur par défaut : 8 BITSSélections : 7 BITS, 8 BITSCommande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
PARITÉ	Définition de la paritéCe paramètre n'est pertinent que si le port série est utilisé. La parité de l'imprimante doit correspondre à celle de l'ordinateur hôte pour que des communications fiables puissent être établies. Sélectionnez la parité correspondant à celle utilisée par l'ordinateur hôte.Valeur par défaut : SANS Sélections : PAIRE, IMPAIRE, SANSScommande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)
PROTOCOLE SYST	Définition du protocole systèmeCe paramètre n'est pertinent que si le port série est utilisé. Le protocole système de l'imprimante doit correspondre à celui de l'ordinateur hôte pour que la communication puisse être établie. Sélectionnez le protocole correspondant à celui utilisé par l'ordinateur hôte.Valeur par défaut : XON/XOFF Sélections : XON/XOFF, DSR/DTR, RTS/CTSCommande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)
PROTOCOLE	Définition du protocoleLe protocole est un type de système de vérification d'erreurs. Selon l'option choisie, un indicateur peut être envoyé par l'imprimante à l'ordinateur hôte pour signaler que des données ont été reçues. Sélectionnez le protocole demandé par l'ordinateur hôte. Pour plus de détails sur le protocole, reportez-vous au manuel ZPL II Programming Guide (Guide de programmation ZPL II).Valeur par défaut : SANS Sélections : SANS, ZEBRA, ACK_NAKCommande ZPL correspondante : ^SCCommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
NUMERO Z-RÉSEAU	Définition de l'ID réseauCe paramètre attribue un numéro unique à l'imprimante lorsque celle-ci fonctionne dans un environnement réseau multipoint (multidrop) RS422/485 (un adaptateur RS422/485 externe est nécessaire). L'ordinateur hôte peut ainsi s'adresser à une imprimante spécifique. Les réseaux TCP/IP et IPX ne sont pas concernés.Valeur par défaut : 000Plage : 000 à 999Commande ZPL correspondante : ^NICommande SGD correspondante : AucuneSur la page Web : Serial Communications Setup (Configuration communications série)
COMMUNICATIONS	Définition du mode de diagnostic des communicationsLe mode de diagnostic des communications est un outil de dépannage permettant de vérifier l'interconnexion entre l'imprimante et l'ordinateur hôte. Pour plus d'informations, voirTest de diagnostic des communications à la page 75.Valeur par défaut : MODE NORMAL Sélections : MODE NORMAL, DIAGNOSTICSCommande ZPL correspondante : ~JD pour démarrer, ~JE pour arrêterCommande SGD correspondante : AucuneSur la page Web : Aucune
PRÉFIXE CONTRÔLE	Définition du caractère de préfixe de contrôleL'imprimante recherche ce caractère hexadécimal à deux chiffres indiquant le début d'une instruction de contrôle ZPL/ZPL II.Remarque • N'utilisez pas la même valeur hexadécimale pour les caractères de contrôle, de format et de délimitation. L'imprimante doit trouver des caractères différents pour fonctionner correctement.Valeur par défaut : 7E ~Plage : 00 à FFCommande ZPL correspondante : ^CT ou ~CTCommande SGD correspondante : AucuneSur la page Web : Commande ZPL

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
PRÉFIXE FORMAT	Définition du caractère de préfixe de formatLe préfixe de format est une valeur hexadécimale à deux chiffres utilisée comme repère de paramètre dans les instructions de format ZPL/ZPLII. L'imprimante recherche ce caractère hexadécimal indiquant le début d'une instruction de format ZPL/ZPL II. Pour plus d'informations, reportez-vous au manuel ZPL IIProgramming Guide (Guide de programmation ZPL II).Remarque• N'utilisez pas la même valeur hexadécimale pour les caractères de contrôle, de format et de délimitation. L'imprimante doit trouver des caractères différents pour fonctionner correctement.Valeur par défaut : 5E ^Plage : 00 à FFCommande ZPL correspondante : ^CC ou ~CCCommande SGD correspondante : AucuneSur la page Web : Commande ZPL
CAR SÉPARATEUR	Définition du caractère de délimitationLe caractère de délimitation est une valeur hexadécimale à deux chiffres utilisée comme repère de paramètre dans les instructions de format ZPL/ZPL II. Pour plus d'informations, reportez-vous au manuel ZPL II Programming Guide (Guide de programmation ZPL II).Remarque• N'utilisez pas la même valeur hexadécimale pour les caractères de contrôle, de format et de délimitation. L'imprimante doit trouver des caractères différents pour fonctionner correctement.Valeur par défaut : 2C ,Plage : 00 à FFCommande ZPL correspondante : ^CD ou ~CDCommande SGD correspondante : AucuneSur la page Web : Commande ZPL
MODE ZPL	Sélection du mode ZPLL'imprimante fonctionne dans le mode sélectionné jusqu'à ce que celui-ci soit changé via ce paramètre ou une commande ZPL/ZPL II. L'imprimante accepte les formats de bracelets en ZPL ou ZPL II, ce qui évite d'avoir à réécrire les formats ZPL existants.Valeur par défaut : ZPL IIPlage : ZPL II, ZPLCommande ZPL correspondante : ^SZCommande SGD correspondante : AucuneSur la page Web : Commande ZPL

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
MARGE HAUTE	Réglage de la marge supérieureCe paramètre permet de définir la position d'impression verticale sur le bracelet.Les nombres positifs descendent la position d'impression sur le bracelet (en s'éloignant de la tête d'impression) du nombre de points indiqué. Les nombres négatifs remontent la position d'impression sur le bracelet (en se rapprochant de la tête d'impression).Valeur par défaut : +000Plage : +000 à +120 pointsCommande ZPL correspondante : ^LTCommande SGD correspondante : AucuneSur la page Web : General Setup (Configuration générale)
MARGE GAUCHE	Réglage de la marge gaucheCe paramètre permet de définir la position d'impression horizontale sur le bracelet. Les valeurs positives décalent la position vers la gauche en fonction du nombre de points indiqué. Les valeurs négatives décalent l'impression vers la droite.Valeur par défaut : 0000Plage : -9999 à +9999 pointsCommande ZPL correspondante : ^LSCommande SGD correspondante : AucuneSur la page Web : Configuration avancée
MODE RÉIMPR.	Activer le mode réimpressionQuand le mode de réimpression est activé, l'imprimante réimprime le dernier bracelet après une condition d'erreur corrigée.Valeur par défaut : DÉSACTIVÉSélections : ACTIVÉ, DÉSACTIVÉCommande ZPL correspondante : ^JZCommande SGD correspondante : AucuneSur la page Web : Aucune
ZBI	Exécution de ZBI 2.0Si ZBI 2.0 n'a pas été activé en usine sur votre imprimante, vous devez acquérir une clé d'activation ZBI 2.0 pour l'utiliser. Pour plus d'informations, contactez votre revendeur Zebra agréé.Valeur par défaut : ARRÊTÉ (DÉSACTIVÉ)Sélections : DÉMARRÉ (ACTIVÉ), ARRÊTÉ (DÉSACTIVÉ)Commande ZPL correspondante : ^JI ou ~JI pour démarrer, ~JQ pour arrêterCommande SGD correspondante : zbi.control.run pour démarrer, zbi.control. terminate pour arrêterSur la page Web : Aucune

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre	Détails
CONVERTIR	Sélection de la conversion de formatPermet de sélectionner le format de mise à l'échelle des bitmaps. Le premier nombre correspond à la valeur d'origine en points par pouce (ppp) et le second, à la valeur après mise à l'échelle.Valeur par défaut : SANS Sélections : SANS, 150 → 300, 150 → 600, 200 → 600, 300 → 600Commande ZPL correspondante : ^MUCommande SGD correspondante : AucuneSur la page Web : Configuration avancée
COMPTEUR NON 0	Affichage du compteur non réinitialiséCe paramètre affiche la longueur totale de papier imprimée par l'imprimante. Vous pouvez utiliser les commandes ZPL pour modifier l'unité de mesure de ce compteur.Commande ZPL correspondante : ~HQ pour afficher, ^MU pour changer l'unité de mesureCommande SGD correspondante : odometer.total_print_lengthSur la page Web : Aucune
COMPTEUR 1 A 0	Affichage du compteur 1 contrôlé par l'utilisateurCe paramètre affiche la longueur totale de papier imprimée par l'imprimante depuis la dernière réinitialisation du paramètre. Vous pouvez utiliser les commandes ZPL pour modifier l'unité de mesure de ce compteur et le réinitialiser.Commande ZPL correspondante : ~HQ pour afficher, ~RO pour réinitialiser, ^MU pour changer l'unité de mesureCommande SGD correspondante : odometer.media_marker_count1Sur la page Web : Aucune
COMPTEUR 2 A 0	Affichage du compteur 2 contrôlé par l'utilisateurCe paramètre affiche la longueur totale de papier imprimée par l'imprimante depuis la dernière réinitialisation du paramètre. Vous pouvez utiliser les commandes ZPL pour modifier l'unité de mesure de ce compteur et le réinitialiser.Commande ZPL correspondante : ~HQ pour afficher, ~RO pour réinitialiser, ^MU pour changer l'unité de mesureCommande SGD correspondante : odomoter.media_marker_count2Sur la page Web : Aucune

Tableau 9 • Paramètres de l'imprimante (Suite)

Paramètre

Détails

CONFIG DEFAULT

Restauration des valeurs par défaut de l'imprimanteRestaure les valeurs par défaut définies en usine pour tous les paramètres, sauf les paramètres réseau. Procédez avec précaution lors du chargement des valeurs par défaut, car vous devrez recharger tous les paramètres modifiés manuellement.Remarque • Le chargement des valeurs usine par défaut entraîne le calibrage automatique de l'imprimante.Commande ZPL correspondante : ^JUFCommande SGD correspondante : AucuneSur la page Web : Affichage et modification des paramètres de l'imprimante (Rétablir la configuration par défaut)Pour rétablir les valeurs par défaut de l'imprimante par le panneau de commande, procédez comme suit :1. Appuyez sur PAUSE/FEED (Pause/Avance) et maintenez le bouton enfoncé pour mettre l'imprimante en mode configuration.L'indicateur d'état de l'imprimante émet un clignotement orange. Selon le moment où vous relâchez PAUSE/FEED, différentes opérations peuvent s'effectuer.Relâchez PAUSE/FEED après quatre clignotements du voyant orange.Toutes les valeurs par défaut de l'imprimante sont réinitialisées. Les valeurs par défaut sont présentées dans la Figure 13 à la page 59.

Configuration, modification et restauration des paramètres du serveur d'impression

Votre imprimante est peut-être fournie avec un serveur d'impression interne ZebraNet 10/100 (Ethernet câblé), ou encore un serveur d'impression interne sans fil ZebraNet Internal Wireless Plus (Ethernet sans fil).

Pour obtenir des informations complémentaires, consultez les manuels de votre serveur d'impression câblé ou sans fil. Ces documents sont disponibles à l'adresse http://www.zebra.com/manuals et sur le CD fourni avec l'imprimante. Pour obtenir des instructions d'accès aux pages Web de l'imprimante, reportez-vous à la section Pages Web à la page 72.

Première connexion

Serveur d'impression interne ZebraNet 10/100 Pour configurer le serveur d'impression interne 10/100, connectez l'imprimante à votre réseau local (LAN) au moyen d'un câble Ethernet. Par défaut, l'imprimante est configurée sur une résolution dynamique de l'adresse IP et est donc censée en acquérir une automatiquement. Imprimez un bracelet de configuration de l'imprimante pour connaître son adresse IP (reportez-vous à la section Affichage des paramètres de l'imprimante à la page 58). Si vous avez besoin de modifier des paramètres avant votre première connexion, envoyez les commandes ZPL ou SGD appropriées par le port série ou USB.

Serveur d'impression interne sans fil Zebranet Reportez-vous au manuel ZebraNet Wireless User Guide (Guide de l'utilisateur de ZebraNet sans fil) pour obtenir des instructions de configuration. Avant d'être en mesure de connecter votre imprimante à votre réseau local sans fil (WLAN) ou d'afficher les pages Web de l'imprimante, vous devez définir des paramètres correspondant à ceux de votre WLAN sur l'imprimante. Utilisez le port série ou USB pour envoyer les instructions appropriées à l'imprimante.

Après que l'imprimante s'est connectée à votre WLAN, vous pouvez accéder à ses pages Web pour modifier les paramètres. Imprimez un bracelet de configuration de l'imprimante pour connaître son adresse IP (reportez-vous à la section Affichage des paramètres de l'imprimante à la page 58).

Modification des paramètres après la connexion

Le Tableau 10 présente les paramètres de base du serveur d'impression et la manière dont vous pouvez les modifier. Pour tous les autres paramètres de votre serveur d'impression câblé ou sans fil, consultez les manuels correspondants.

Tableau 10 • Paramètres du serveur d'impression

Paramètre	Détails
ADRESSE IP	Afficher ou changer l'adresse IP de l'imprimanteCe paramètre ne peut être modifié que si la valeur PERMANENTE a été sélectionnée pour PROTOCOLE IP.Sélections : 0 à 255 pour chaque champValeur par défaut : 0.0.0.0Remarque • Les zéros de tête n'apparaissent pas dans l'adresse.Commande ZPL correspondante : ^ND, ^NS (câblé) ou ^WI (sans fil)Commande SGD correspondante : internal_wired.ip.addr (câblé) ou wlan.ip.addr (sans fil)Sur la page Web : Paramètres TCP/IP
PROTOCOLE IP	Sélection de la méthode d'obtention d'une adresse IPCe paramètre indique si l'utilisateur (définition permanente) ou le serveur (définition dynamique) sélectionne l'adresse IP. Si une option dynamique est sélectionnée, le paramètre détermine la ou les méthodes de réception par le serveur d'impression (câblé ou sans fil) de l'adresse IP envoyée par le serveur.Sélections : TOUT, BOOTP, DHCP, DHCP ET BOOTP, PERMANENTE Valeur par défaut : ToutCommande ZPL correspondante : ^ND, ^NS (câblé) ou ^WI (sans fil)Commande SGD correspondante : internal_wired.ip.protocol (câblé) ou wlan.ip.protocol (sans fil)Sur la page Web : Paramètres TCP/IP
MASQUE SS-RÉS.	Affichage ou modification du masque de sous-réseauCe paramètre ne peut être modifié que si la valeur PERMANENTE a été sélectionnée pour PROTOCOLE IP.Sélections : 0 à 255 pour chaque champValeur par défaut : 255.255.255.0Remarque • Les zéros de tête n'apparaissent pas dans l'adresse.Commande ZPL correspondante : ^ND, ^NS (câblé) ou ^WI (sans fil)Commande SGD correspondante : internal_wired.ip.netmask (câblé) ou wlan.ip.netmask (sans fil)Sur la page Web : Paramètres TCP/IP

Tableau 10 • Paramètres du serveur d'impression (Suite)

Paramètre	Détails
PASSERELLE PR DF	Affichage ou modification de la passerelleCe paramètre ne peut être modifié que si la valeur PERMANENTE a été sélectionnée pour PROTOCOLE IP.Sélections : 0 à 255 pour chaque champValeur par défaut : 0.0.0.0Remarque • Les zéros de tête n'apparaissent pas dans l'adresse.Commande ZPL correspondante : ^ND, ^NS (câblé) ou ^WI (sans fil)Commande SGD correspondante : internal_wired.ip.gateway (câblé) ou wlan.ip.gateway (sans fil)Sur la page Web : Paramètres TCP/IP
RESEAU PAR DEFT	Restauration des valeurs par défaut du serveur d'impressionRestaure les valeurs par défaut définies en usine pour les paramètres réseau câblés et non câblés.Commande ZPL correspondante : ^JUNCommande SGD correspondante : AucuneSur la page Web : Affichage et modification des paramètres de l'imprimante (Rétablir la configuration réseau par défaut)Pour rétablir les valeurs par défaut de l'imprimante par le panneau de commande, procédez comme suit :1. Appuyez sur PAUSE/FEED (Pause/Avance) et maintenez le bouton enfoncé pour mettre l'imprimante en mode configuration.L'indicateur d'état de l'imprimante émet un clignotement orange. Selon le moment où vous relâchez PAUSE/FEED, différentes opérations peuvent s'effectuer.Relâchez PAUSE/FEED après trois clignotements du voyant orange.Toutes les valeurs par défaut du serveur d'impression sont réinitialisées.

Pages Web

Si votre imprimante dispose d'une connexion Ethernet câblée ou sans fil active, vous pouvez consulter et modifier les paramètres de l'imprimante dans les pages Web correspondantes. Pour obtenir des informations complémentaires, consultez les manuels de votre serveur d'impression câblé ou sans fil. Ces documents sont disponibles à l'adresse http://www.zebra.com/manuals et sur le CD fourni avec l'imprimante.

La page d'accueil de l'imprimante est illustrée à la Figure 14.

Figure 14 • Page d'accueil de l'imprimante

ZBR3060717 - READY - Microsoft Internet Explorer File Edit View Favorites Tools Help Back Search Favorites Address http://10.3.4.75/index.html Go Zebra Technologies ZTC HC100-300dpi ZPL ZBR3060717 Internal Wired PrintServer Status: READY Printer Home Page View Printer Configuration View and Modify Printer Settings Directory Listing Alert Setup Printer Controls Print Server Settings Home: HTTP://WWW.ZEBRA.COM Support: HTTP://SUPPORT.ZEBRA.COM Done Internet

Pour accéder aux paramètres de l'imprimante par les pages Web, procédez comme suit :

1. Dans la page d'accueil de l'imprimante, cliquez sur View and Modify Printer Settings (Afficher et modifier les paramètres de l'imprimante).
   L'imprimante vous invite à entrer un mot de passe.
2. Entrez le mot de passe de votre imprimante. Le mot de passe par défaut est 1234.
3. Cliquez sur Submit Changes (Valider les modifications).

Le message suivant apparaît :

Accès autorisé. Les pages d'impression à accès limité sont à présent accessibles à l'aide de l'adresse IP à laquelle le droit d'accès Admin est attribué. Veuillez cliquer ici pour continuer

4. Cliquez sur le message.

La page Affichage et modification des paramètres d'impression s'affiche.

5. Apportez les modifications souhaitées aux paramètres.

Pour obtenir des informations complémentaires, consultez les manuels de votre serveur d'impression câblé ou sans fil. Ces documents sont disponibles à l'adresse http://www.zebra.com/manuals et sur le CD fourni avec l'imprimante.

Outils de diagnostic supplémentaires

Le profil de cellule papier et le test de diagnostic des communications sont fournis sous la forme d'outils de diagnostic.

Profil de cellule papier

Utilisez le profil de cellule de support d'impression pour identifier les types de problème suivants :

• La cellule éprouve des difficultés à déterminer le début et la fin des bracelets.
• La cellule confond une zone préimprimée de bracelet avec la fin d'un bracelet.

Les valeurs lues par la cellule papier sont indiquées sous forme de crêtes et de zones planes sur le profil de cellule (Figure 15). Deux crêtes apparaissent quand les cellules fonctionnent correctement, à savoir qu'elles détectent la marque noire figurant au dos du bracelet. Un profil de cellule s'imprime sur deux bracelets.

Figure 15 • Profil de cellule papier

100 80 60 40 20 0 MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA Media MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media Media MediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaMediaVideoMediaVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoVideoAudio MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA MEDIA media

Pour imprimer un profil de cellule de support d'impression, procédez comme suit :

1. Assurez-vous que l'imprimante est sous tension (I) et prête à imprimer.
2. Appuyez sur le bouton PAUSE/FEED (Pause/Avance) et maintenez-le enfoncé jusqu'à ce que les voyants verts de l'indicateur d'état de l'imprimante s'éteignent et que les voyants orange émettent un clignotement unique. Continuez à maintenir PAUSE/FEED jusqu'à ce que les voyants orange clignotent deux fois.

1. Relâchez PAUSE/FEED.

Un profil de cellule de support s'imprime.

Test de diagnostic des communications

Le test de diagnostic des communications est un outil de dépannage permettant de vérifier l'interconnexion entre l'imprimante et l'ordinateur hôte.

Lorsque l'imprimante est en mode diagnostic, elle imprime toutes les données qu'elle reçoit de l'ordinateur hôte sous forme de caractères ASCII, avec leur valeur hexadécimale sous le texte ASCII. L'imprimante imprime tous les caractères reçus, y compris les codes de contrôle tels que CR (retour chariot). La Figure 16 illustre une impression type renvoyée par ce test. Le format même de cette impression est modifié pour s'adapter à des bracelets étroits.

Figure 16 • Impression du test de diagnostic des communications

^FS^F0394, 25^AA 5E 46 53 5E 46 4F 33 39 34 2C 32 35 5E 41 41 N, 18, 10^FD(0000) 4E 2C 31 38 2C 31 30 5E 46 44 28 30 30 30 30 )999-9999^FS 29 39 39 39 2D 39 39 39 5E 46 53 0D 0A ^FO0, 50^AAN, 18, 5E 46 4F 30 2C 35 30 5E 41 41 4E 2C 31 38 2C 10^FDCENTER STA 31 30 5E 46 44 43 45 4E 54 45 52 20 53 54 41

Pour utiliser le mode de diagnostic des communications, procédez comme suit :

1. Activez le mode Diagnostic de l'imprimante au moyen de la commande ZPL II \~JD. Le mode diagnostic est activé et l'imprimante envoie toutes les données qu'elle reçoit de l'ordinateur hôte sur une impression de test.

Remarque • Le bouton PAUSE/FEED (Pause/Avance) ne fait pas avancer de bracelets tant que l'imprimante est en mode Diagnostic. Quittez ce mode pour faire avancer un bracelet à l'aide de ce bouton.

1. Vérifiez si cette impression présente des codes d'erreur. Pour chaque erreur générée, vérifiez que les paramètres de communication sont corrects.

Les erreurs sont signalées comme suit sur l'impression de test:

• FE : erreur de trame.
• OE : erreur de surcharge.
• PE : erreur de parité.
- NE : bruit.

1. Envoyez la commande ZPL II \~JE à l'imprimante pour rétablir le fonctionnement normal.

Téléchargement du microprogramme

Zebra met régulièrement à disposition des mises à jour du microprogramme afin d'enrichir la fonctionnalité de ses imprimantes. Vous pouvez télécharger à tout moment le microprogramme HC100 le plus récent vers l'imprimante. Pour obtenir la toute dernière version du microprogramme, ainsi que les instructions de téléchargement, accédez au site Web http://www.zebra.com/firmware.

Attention • Au cours du processus de téléchargement du microprogramme, l'indicateur d'état de l'imprimante passe en lumière fixe à moitié orange et à moitié verte pendant l'opération d'écriture en mémoire flash.

Ne redémarrez PAS l'imprimante pendant cette phase. Ceci la rendrait inutilisable.

Si nécessaire, contactez le support technique pour obtenir de l'aide (reportez-vous à la section Contacts à la page 11).

Vous pouvez opter pour mettre l'imprimante en mode de téléchargement forcé avant de procéder à l'opération. Dans ce mode, l'imprimante n'accepte pas les instructions d'impression de bracelets, ni les actions sur les boutons du panneau de commande.

Pour mettre l'imprimante en mode de téléchargement forcé, procédez comme suit :

1. Mettez l'imprimante hors tension (position O).
2. Appuyez sur le bouton PAUSE/FEED (Pause/Avance) et maintenez-le enfoncé tout en mettant l'imprimante sous tension (I).

Pendant le test automatique de l'imprimante, l'indicateur d'état alterne rapidement entre le jaune et l'orange pendant 3 secondes.

1. Relâchez PAUSE/FEED pendant cette séquence lumineuse pour passer en mode de téléchargement forcé.

L'indicateur d'état s'allume alternativement en vert et en orange.

1. Téléchargez le microprogramme sur l'imprimante à l'aide d'une connexion disponible.

Pendant le téléchargement, un voyant vert effectue une rotation sur l'indicateur d'état.

Au cours du processus de téléchargement du microprogramme, l'indicateur d'état de l'imprimante passe en lumière fixe à moitié orange et à moitié verte pendant l'opération d'écriture en mémoire flash. Ne redémarrez PAS l'imprimante pendant cette phase.

Lorsque le processus de téléchargement se termine, l'imprimante reprend un fonctionnement normal. Reportez-vous à la section Indicateur d'état du support d'impression à la page 34 pour plus d'informations sur les voyants indicateurs.

Spécifications

Cette section contient les spécifications de l'imprimante et des bracelets.

Sommaire

Caractéristiques physiques et d'environnement 78

Impression 78

Bracelet 79

Fonctions standard et en option.... 79

Câble d'alimentation.... 80

Caractéristiques physiques et d'environnement

Caractéristiques physiques
Dimensions (L x l x H)	242 x 127 x 178 mm (9,5 x 5 x 7 pouces).
Dégagement	153 mm (6 pouces) au dessus de l'imprimante pour le chargement des cartouches
Poids	1,4 kg (3,1 livres)
Alimentation électrique	Bloc d'alimentation externe 100-240 VAC, 50-60 Hz
Température
Fonctionnement	5 à 40°C (40 à 104°F)
Stockage	-40 à 60°C (-40 à 140°F)
Humidité relative
Fonctionnement	20 à 85 % sans condensation
Stockage	5 à 85 %, sans condensation

Impression

Résolution de la tête d'impression	300 ppp
Vitesse d'impression	51 mm/s (2 pouces/s)
Taille des points (largeur x longueur)	0,084 mm x 0,099 mm (0,0033 x 0,0039 pouce)
Longueur d'impression minimale	76 mm (3 pouces)
Longueur d'impression maximale	558 mm (22 pouces)
Dimensions (X) du module de codes à barres	3,27 mil à 32,67 mil

Bracelet

Largeurs de bracelet	19 mm (0,75 pouce)25 mm (1 pouce)30 mm (1-3/16 pouce)
Type de fermeture des bracelets	Adhésive (Z-BandTM Direct)À pince (Z-BandTM QuickClip)
Longueurs de bracelet	Fermeture adhésiveAdulte (279 mm/11 pouces)Pédiatrique (178 mm/7 pouces)Nourrisson (152 mm/6 pouces)	Fermeture à pinceAdulte (279 mm/11 pouces)Nourrisson (178 mm/7 pouces)
Couleurs	Fermeture adhésiveRougeBleuJauneVertRoseVioletOrange	Fermeture à pinceRougeBleuJauneVertRoseViolet

Fonctions standard et en option

Mémoire	• Mémoire flash 8 Mo en standard (2 Mo disponibles pour l'utilisateur)• Mémoire flash 64 Mo en option (58 Mo disponibles pour l'utilisateur)• Mémoire SDRAM 16 Mo en standard (4 Mo disponibles pour l'utilisateur)
Connectivité	• Série RS-232• USB 2.0• Ethernet 10/100 interne câblé en option (installé en usine)• Ethernet sans fil interne 802.11 b/g en option (installé en usine)
Langages de programmation	• ZPL II• XML• ZBI 2.0 en option

Câble d'alimentation

Attention • Pour garantir la sécurité du personnel et de l'imprimante, utilisez toujours un câble d'alimentation à trois fils spécifique à la région ou au pays où l'imprimante sera utilisée. Ce câble doit utiliser une fiche femelle CEI 320 et une prise mise à la terre à trois conducteurs conforme aux normes électriques locales.

Selon le mode de commande de l'imprimante, le cordon d'alimentation peut ou non être inclus. S'il n'est pas inclus, ou si le cordon inclus n'est pas le bon, reportez-vous à la Figure 17 et aux directives qui suivent.

• La longueur totale du cordon doit être inférieure à 3 m (9,8 pieds).
• L'intensité et la tension nominales doivent être de 10 A et 250 V.

- La mise à la terre doit être connectée pour garantir la sécurité et réduire les interférences électromagnétiques.

Figure 17 • Spécifications du cordon d'alimentation

1 2 3 4

1	Prise d'alimentation pour votre pays - Elle doit porter la marque de certification d'au moins un des organismes internationaux de sécurité accrédités (Figure 18).
2	Câble HAR à trois conducteurs ou autre câble approuvé pour votre pays.
3	Connecteur CEI 320 - Il doit porter la marque de certification d'au moins un des organismes internationaux de sécurité accrédités (Figure 18).
4	Longueur ≤ 3 m (9,8 pieds). Valeurs nominales 10 A, 250 V.c.a.

Figure 18 • Certifications des organismes internationaux de sécurité accrédités

Contrat de licence utilisateur final

Veuillez lire attentivement les termes du présent « Contrat de licence utilisateur final » (le « Contrat »). Le Contrat constitue un accord juridique entre vous (personne physique ou personne morale unique) et Zebra Technologies International, LLC (« Zebra »), portant sur le logiciel et/ou microprogramme Zebra fournis avec le présent Contrat de licence ainsi que les supports, les documents imprimés et la documentation électronique ou « en ligne » associés (le « Logiciel »). En installant ou en utilisant ce Logiciel, vous reconnaissez être lié par les termes du présent Contrat. Si vous êtes en désaccord avec ces termes, veuillez ne pas installer ni utiliser ce Logiciel.

1. Concession de licence. Le présent Logiciel est protégé par le droit d'auteur, par d'autres droits de propriété intellectuelle et par des traités internationaux. Le Logiciel vous est fourni sous licence, il ne vous est pas vendu, conformément aux termes du présent Contrat. Conformément aux termes de ce Contrat, Zebra vous octroie une licence limitée, personnelle et non exclusive pendant la durée de ce Contrat pour utiliser le Logiciel à des fins uniquement et exclusivement internes pour le fonctionnement de votre/vos imprimante(s) Zebra et pour aucune autre utilisation. Dans la mesure où tous les éléments du Logiciel vous sont fournis afin d'être installés par vous, vous êtes autorisé à installer une copie du Logiciel installable sur votre disque dur ou sur un autre périphérique de stockage pour une imprimante, un ordinateur, un poste de travail, un terminal ou tout autre dispositif électronique numérique (un «Dispositif électronique»). Vous êtes également autorisé à accéder à ce Logiciel et à l'utiliser une fois installé sur ce Dispositif électronique à condition qu'une seule copie du Logiciel soit exécutée. Si vous représente une organisation et non pas un individu, vous pouvez autoriser le personnel associé à votre entreprise à utiliser le Logiciel, mais une seule personne à la fois et sur un seul Dispositif électronique. Vous acceptez de ne pas dupliquer ou copier le Logiciel, sauf pour effectuer une sauvegarde à des fins d'archivage. L'utilisateur principal du Dispositif électronique sur lequel le Logiciel installable est installé est également autorisé à faire une copie exclusivement pour son usage personnel sur un ordinateur portable, à condition que ce Logiciel ne soit utilisé que sur un seul Dispositif électronique à la fois.

2. Stockage/Utilisation en réseau. Par ailleurs, vous êtes autorisé à installer une copie du Logiciel sur un périphérique de stockage, tel qu'un serveur réseau, que vous utilisez exclusivement pour accéder au Logiciel et pour le faire fonctionner sur vos Dispositifs électroniques dans un réseau interne ; vous devez toutefois acquérir et dédier une licence pour chaque Dispositif électronique distinct sur lequel vous pouvez accéder au Logiciel et l'utiliser à partir du périphérique de stockage. Vous n'êtes pas autorisé à partager une licence pour le Logiciel ou à l'utiliser simultanément sur des Dispositifs électroniques différents.

3. Documentation. Si le Logiciel contient une documentation fournie uniquement sous forme électronique, vous êtes autorisé à imprimer une copie de cette documentation électronique. En revanche, vous n'êtes pas autorisé à copier les documents papier fournis avec le Logiciel.

4. Limitations relatives à l'ingénierie à rebours, à la décompilation et au désassemblage. Vous n'êtes pas autorisé à reconstituer la logique du Logiciel, à le décompiler ou à le désassembler, sauf dans la mesure où ces opérations seraient expressément permises par la réglementation applicable nonobstant la présente limitation.

5. Transfert/Concession en sous-licence. Vous n'êtes pas autorisé à transférer, concéder en sous-licence, distribuer, louer, fournir, commercialiser ou prêter le Logiciel à un tiers.

6. Confidentialité. Vous reconnaissez que le Logiciel contient des informations confidentielles qui sont la propriété de Zebra et/ou de ses fournisseurs et concédants de licence. Dans la mesure où vous avez accès à ces informations, vous acceptez de les utiliser uniquement pour un usage autorisé du Logiciel. Vous acceptez également de ne pas divulguer ces informations confidentielles à un tiers et de faire preuve de la même vigilance lorsqu'il s'agit de conserver la nature confidentielle de ces informations que celle dont vous faites preuve pour conserver la confidentialité de vos informations personnelles.

7. Propriété intellectuelle. Tous les droits de propriété, droits d'auteur et autres droits de propriété intellectuelle relatifs au Logiciel (y compris, de manière non limitative, les droits d'auteur, brevets, secrets de fabrication et marques) sont la propriété de Zebra ou de ses fournisseurs et concédants de licence. Vous êtes responsable de la mise à jour des mentions de droit d'auteur pour chaque copie du Logiciel. Tous les droits qui ne vous sont pas expressément concédés sont réservés par Zebra. Sans préjudice des droits ou recours dont dispose Zebra en cas de violation de la Licence de ce Logiciel, Zebra sera propriétaire de toutes les modifications apportées au Logiciel.

8. Résiliation. Sans préjudice de tous autres droits ou recours dont dispose Zebra, Zebra pourra résilier le présent Contrat si vous n'en respectez pas les termes. Zebra est autorisé à résilier le présent Contrat en vous proposant un Contrat de remplacement pour le Logiciel ou une version de remplacement, modifiée ou mise à niveau du Logiciel et en conditionnant votre utilisation continue du Logiciel ou de cette version de remplacement, modifiée ou mise à niveau sur votre acceptation de ce Contrat de remplacement. Par ailleurs, chaque partie est autorisée à résilier le présent Contrat à tout moment. Sous réserve des éléments ci-dessus, la résiliation prendra effet lors de la notification d'une partie à l'autre. Si, pour une raison ou une autre, le présent Contrat est résilié, votre licence d'utilisation du Logiciel est également résiliée et vous devez immédiatement cesser d'utiliser le Logiciel, en détruire toutes les copies et l'ensemble de ses composants et, en cas de demande, fournir une déclaration sous serment certifiant votre respect de ces obligations. Les dispositions des sections 4, 5, 6, 7, 12, 13, 14, 15, 16, 17, 18, 19 et 20 restent en vigueur après résiliation du présent Contrat.

9. Restrictions du gouvernement des Etats-Unis. Vous reconnaissez que le Logiciel constitue un « logiciel commercial » et/ou la « documentation du logiciel commercial » au sens du document Federal Acquisition Regulation (FAR) ☉ 12.212 concernant les organismes civils et du document Defense Federal Acquisition Regulation Supplement (DFARS) ☉ 227.7202. Par conséquent, si vous êtes une agence, un département, un employé ou toute autre entité du gouvernement des Etats-Unis, vous êtes soumis aux termes, conditions et clauses restrictives des conditions générales du présent Contrat en ce qui concerne l'utilisation, la duplication, la reproduction, la publication, la modification, la divulgation ou le transfert du Logiciel, y compris les données techniques ou les manuels. Les Logiciels fournis au gouvernement des Etats-Unis en vertu de sollicitations émises avant le 1er décembre 1995 sont assortis de RESTRICTIONS conformément aux dispositions FAR, section 52.227-19 du titre 48 du CFR (JUIN 1987) ou DFARS, section 252.227-7013 du titre 48 du CFR (OCT. 1988), selon le cas.

10. Restrictions à l'exportation. Vous vous engagez à ne pas exporter ou réexporter le Logiciel ou toute partie dudit Logiciel, tout procédé ou service qui serait le produit direct du Logiciel (ces divers éléments étant regroupés sous la désignation « Composants soumis à restriction ») vers tout pays ou toute personne physique ou morale soumis aux restrictions à l'exportation en vigueur aux États-Unis. Vous vous engagez notamment à n'exporter ou ne réexporter aucun des Composants soumis à restriction : (i) vers un pays auquel les Etats-Unis ont imposé un embargo ou vers lequel les Etats-Unis ont limité l'exportation de biens ou de services, c'est-à-dire actuellement, de manière non limitative, Cuba, l'Iran, l'Irak, la Corée du Nord, le Soudan et la Syrie, ou vers une nation ou un pays, où qu'il se trouve, ayant l'intention de transmettre ou de transporter les Composants soumis à restriction vers ces pays ; (ii) vers une personne physique ou morale dont vous savez ou avez des raisons de croire qu'elle utilisera les Composants soumis à restriction pour la conception, le développement ou la fabrication d'armes nucléaires, chimiques ou biologiques ; ou (iii) vers une personne physique ou morale frappée d'interdiction de participer à des transactions d'exportation aux Etats-Unis par une agence fédérale du gouvernement des Etats-Unis. Vous déclarez et garantissez que ni le ministère du commerce américain (Commerce Department), ni le bureau des exportations (Bureau of Export Administration), ni une agence fédérale américaine n'ont suspendu, révoqué ou rejeté vos droits à l'exportation. La partie contractante/le fabricant est Zebra Technologies Corporation, 333 Corporate Woods Parkway, Vernon Hills, Illinois 60061.

11. Accès à des services via le Logiciel. Votre utilisation de services accessibles via le Logiciel n'est pas couverte par le présent Contrat et peut être régie par des clauses ou conditions d'utilisation différentes. Zebra et ses fournisseurs et concédants de licence excluent toute responsabilité en ce qui concerne les services auxquels vous avez pu accéder.

12. Vos responsabilités en matière de sécurité. Sauf mention contraire dans le présent Contrat conclu entre Zebra et vous, vous reconnaissez et acceptez être seul responsable de la maintenance et de la protection de toutes les configurations des réseaux, systèmes et données (y compris les Informations personnelles) vous concernant, vous appartenant ou gérés par vous, notamment de la maintenance et de la protection desdits éléments afin d'éviter tout vol, perte, utilisation abusive, altération, élimination ou accès non autorisé. Par « Informations personnelles », on entend des informations identifiables individuellement provenant d'un consommateur individuel ou le concernant et comprenant, mais non exclusivement : (a) un nom et un prénom ou un nom et l'initiale d'un prénom ; (b) une adresse de domicile ou toute autre adresse physique, comprenant au moins un nom de rue et le nom d'une commune ; (c) une adresse électronique ; (d) un numéro de téléphone ; (e) un numéro de sécurité sociale ; (f) des coordonnées de carte bancaire, notamment le numéro, la date d'expiration, le code de sécurité et/ou les données magnétiques ; (g) une date de naissance ; (h) un numéro de permis de conduire ; ou (i) toute autre information provenant d'un consommateur individuel ou le concernant, combinée aux données (a) à (i) susmentionnées.

13. Exclusion de garantie. ZEBRA FOURNIT LE LOGICIEL EN L'ETAT ET AVEC TOUTES SES IMPERFECTIONS ET EXCLUT TOUTE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS NON EXCLUSIVEMENT, LES GARANTIES RELATIVES AU LOGICIEL OU A SON UTILISATION, EXPLOITATION OU APPLICATION, AUX DONNEES GENEREES PAR L'UTILISATION OU L'EXPLOITATION DUDIT LOGICIEL OU A TOUT SERVICE D'ASSISTANCE RELATIF A CE LOGICIEL. ZEBRA EXCLUT TOUTE GARANTIE IMPLICITE DANS LES LIMITES PREVUES PAR LA LOI, Y COMPRIS, DE MANIERE SPECIFIQUE, TOUTE GARANTIE IMPLICITE EN VERTU D'UNE LOI OU RESULTANT D'UNE TRANSACTON DE VENTE OU DE COMMERCE, TOUTES LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER, SPECIFIQUE OU AUTRE, OU D'ABSENCE DE CONTREFACON. CERTAINS PAYS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DE GARANTIES IMPLICITES ; PAR CONSEQUENT, LA LIMITATION OU L'EXCLUSION SUSMENTIONNEE PEUT NE PAS S'APPLIQUER A VOTRE SITUATION. LORSQUE L'EXCLUSION DE LA TOTALITE DES GARANTIES IMPLICITES N'EST PAS AUTORISEE, CES GARANTIES SONT LIMITEES A UNE DUREE DE QUATRE-VINGT-DIX (90) JOURS. SANS LIMITER LE CARACTERE GENERAL DE CE QUI PRECEDE, ZEBRA NE GARANTIT PAS QUE LE FONCTIONNEMENT DU LOGICIEL NE PRESENTERA PAS D'INTERRUPTION OU D'ERREUR. Dans la mesure où le Logiciel couvert par le présent Contrat comprend des bibliothèques d'émulation, ces dernières ne fonctionnent pas à 100 % correctement ou ne couvrent pas l'ensemble des fonctionnalités du langage d'imprimante concerné par l'émulation et sont fournies « en l'état », AVEC TOUTES LEURS IMPERFECTIONS ET TOUTES LES EXCLUSIONS ET LIMITATIONS DE GARANTIE INDIQUÉES DANS LE PRÉSENT PARAGRAPHE, ET SONT COUVERTES PAR LE PRÉSENT CONTRAT.

14. Limitation de responsabilité et dommages. ZEBRA NE PEUT ETRE TENU RESPONSABLE D'UNE UTILISATION SPECIFIQUE DU LOGICIEL OU DE SA COMPATIBILITE AVEC D'AUTRES LOGICIELS OU MATERIELS. DANS LES LIMITES PREVUES PAR LA LOI, ZEBRA EXCLUT EN SON NOM ET POUR SES CONCEDANTS DE LICENCE ET FOURNISSEURS TOUTE RESPONSABILITE POUR TOUT DOMMAGE, Y COMPRIS, SANS S'Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, CONSECUTIFS, ACCESSOIRES, SPECIAUX, EXEMPLAIRES OU PUNITIFS QUELS QU'ILS SOIENT, OU POUR LE MANQUE A GAGNER, LA PERTE DE CLIENTELE, LA PERTE D'INFORMATIONS OU DE DONNEES OU TOUTE AUTRE

PERTE FINANCIERE RESULTANT DE OU LIEE A LA VENTE, L'INSTALLATION, LA MAINTENANCE, L'UTILISATION, LES PERFORMANCES, LES DEFAILANCES OU L'INTERRUPTION DE TOUT PRODUIT, PARTIE OU LOGICIEL, DUS AU CONTRAT, A UN DELIT CIVIL, A UNE NEGLIGENCE, A LA RESPONSABILITE CIVILE OU AUTRE, MEME DANS L'HYPOTHESE OU ZEBRA OU SES CONCEDANTS DE LICENCE OU FOURNISSEURS ONT ETE INFORMES DE L'EVENTUALITE DE TELS DOMMAGES. DANS LES LIMITES PREVUES PAR LA LOI, CETTE EXCLUSION DE RESPONSABILITE EN CAS DE DOMMAGES NE SERA PAS MODIFIEE SI LES RECOURS CITES DANS LE PRESENT CONTRAT DEVAIENT NE PAS ATTEINDRE LEUR OBJECTIF PRINCIPAL. CERTAINS PAYS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DE DOMMAGES DIRECTS, ACCESSOIRES, CONSECUTIFS OU AUTRES ; PAR CONSEQUENT, LA LIMITATION OU L'EXCLUSION SUSMENTIONNEE PEUT NE PAS S'APPLIQUER A VOTRE SITUATION. LORSQUE L'EXCLUSION OU LA LIMITATION DE LA TOTALITE DE LA RESPONSABILITE EN CAS DE DOMMAGES N'EST PAS AUTORISEE, ZEBRA LIMITE SA RESPONSABILITE QUANT A LA REPARATION, AU REMPLACEMENT OU, A LA DISCRETION DE ZEBRA, AU REMBOURSEMENT DU PRIX DU LOGICIEL. SAUF MENTION CONTRAIRE DANS LE PRESENT CONTRAT, ZEBRA NE POURRA EN AUCUNE CIRCONSTANCE OU EN VERTU D'AUCUNE THEORIE JURIDIQUE OU EQUITABLE (Y COMPRIS, MAIS NON EXCLUSIVEMENT, EN VERTU D'UN CONTRAT, EN CAS DE DELIT CIVIL, DE CONTRIBUTION OU D'INDEMNITE) ETRE TENU RESPONSABLE, VIS-A-VIS DU CLIENT OU DE TOUTE AUTRE PARTIE, DES PERTES, DOMMAGES (QU'ILS SOIENT DIRECTS, INDIRECTS, SPECIAUX, PUNITIFS, ACCESSOIRES OU CONSECUTIFS), COUTS, DEPENSES, AMENDES OU FRAIS RELATIFS AU VOL, A LA PERTE, A L'UTILISATION ABUSIVE, A L'ALTERATION OU A L'ELIMINATION DES RESEAUX, SYSTEMES OU DONNEES (Y COMPRIS LES INFORMATIONS PERSONNELLES), OU A LEUR ACCES NON AUTORISE, CONCERNANT LE CLIENT, LUI APPARTENANT OU GERES PAS LUI.

1. Fournisseurs et concédants de licence Zebra. Toute exonération, exclusion ou limitation de la responsabilité de Zebra ou de tous dommages et intérêts en vertu du présent Contrat doit être interprétée non seulement dans l'intérêt de Zebra, mais aussi de ses fournisseurs, concédants de licence, employés et contractants et, sans limiter les éventuels moyens de défense dont disposent ces fournisseurs, concédants de licence, employés et contractants, vous vous engagez à exonérer ces parties de toute responsabilité ou de tous dommages et intérêts à hauteur de l'application de ces dispositions à Zebra.

2. Loi applicable. Dans les limites prévues par la loi, le présent Contrat sera régi par les lois de l'Etat d'Illinois, aux Etats-Unis, sans tenir compte de ses règles sur le conflit de lois. Vous acceptez formellement de soumettre à la compétence exclusive et sur les lieux des tribunaux fédéraux ou de l'Etat dans l'Etat d'Illinois tous litiges concernant le présent Contrat ou le Logiciel. Vous vous engagez à ne pas émettre de revendication selon laquelle vous n'êtes pas soumis à la compétence de ces tribunaux, le lieu est inapproprié, le tribunal ne convient pas ou tout argument, objection ou revendication similaire. Zebra se réserve le droit, à sa seule discrétion, de résoudre tout litige ou conflit entre vous et Zebra concernant le présent Contrat ou l'existence, la validité, le non-respect ou la résiliation de ce Contrat, pendant la durée du Contrat ou après, par arbitrage exécutoire en vertu des règles d'arbitrage commercial de l'« AAA » (American Arbitration Association), modifiées ou complétées dans la présente section 15, en vous communiquant un avis. Si Zebra vous communique un avis correspondant, vous renoncez au droit d'engager une action ou à toute procédure de résolution de conflits quant à ce litige ou conflit et vous reconnaissez l'arbitrage en vertu de la présente section 15 comme le moyen unique et exclusif de résoudre ce litige ou conflit. La procédure d'arbitrage se

tiendra à Chicago, Illinois et se déroulera en langue anglaise. Le groupe d'arbitrage sera composé de 3 arbitres, un arbitre nommé par chaque partie et un troisième arbitre neutre nommé par les deux arbitres désignés par les parties. Toute communication entre une partie et un arbitre sera adressée à l'AAA afin d'être transmise à l'arbitre. Les parties acceptent expressément que les arbitres soient habilités à concéder une mesure injonctive, à la demande de l'une ou l'autre des parties. La décision arbitrale sera le seul recours des parties vis-à-vis de toutes les réclamations, demandes reconventionnelles, questions ou déclarations présentées ou plaidées à l'attention des arbitres. Les jugements par décision arbitrale peuvent être produits dans tout tribunal compétent. Les coûts supplémentaires, indemnités ou dépenses occasionnés par l'application de la décision arbitrale seront imputés à la partie qui conteste son application. Rien dans la présente section n'empêche Zebra de demander une mesure injonctive provisoire à votre encontre ou de déposer une action contre vous afin de recouvrer les sommes impayées ou dues dans un tribunal compétent.

1. Mesure injonctive. Vous reconnaissez que, en cas de non respect de votre part d'une disposition du présent Contrat, Zebra ne bénéficiera pas d'une réparation financière ou de dommages et intérêts appropriés. Zebra sera donc habilité à obtenir une injonction à l'encontre de ce type de violation par un tribunal compétent, immédiatement sur demande sans fournir de caution. Le droit dont dispose Zebra d'obtenir une mesure injonctive ne doit pas limiter son droit de demander d'autres réparations.

2. Intégralité des accords. Le présent Contrat constitue l'intégralité des accords et ententes entre les parties et remplace tous les accords, ententes et propositions antérieurs ou présents entre les parties relatifs au sujet couvert par le présent Contrat. Si une disposition du présent Contrat est frappée de nullité, le reste de ce Contrat doit continuer à s'appliquer.

3. Cession. Vous n'êtes pas autorisé à céder le présent Contrat ni aucun de vos droits ou obligations en vertu de celui-ci (par application d'une loi ou autre) sans l'accord écrit préalable de Zebra. Zebra est autorisé à céder le présent Contrat ainsi que ses droits et obligations sans votre accord. Sous réserve des éléments ci-dessus, le présent Contrat doit avoir un caractère obligatoire pour les parties et s'appliquer au profit de ces dernières et de leur représentants légaux, successeurs et ayants droit autorisés.

4. Modification. Aucune modification du présent Contrat ne peut avoir un caractère obligatoire, sauf si elle est effectuée par écrit et signée par un représentant autorisé de la partie à l'égard de laquelle les modifications doivent s'appliquer.

5. Renonciation. Le non exercice de ses droits par une partie en vertu du présent Contrat ne doit pas constituer une renonciation de son droit à exercer ces droits ou d'autres droits dans le futur.

6. QUESTIONS. Si vous avez des questions ou si vous souhaitez contacter Zebra pour une raison ou pour une autre, veuillez vous adresser à la filiale de Zebra implantée dans votre pays ou bien envoyez un courrier à :

afficher ou modifier, 70

sélection de la méthode d'obtention, 70

affichage des paramètres de l'imprimante, 58

alimentation

connexion à l'alimentation, 29

emplacements du bouton marche-arrêt et du connecteur d'alimentation, 17

spécifications du cordon d'alimentation, 80 assistance technique, 11

B

blindage des câbles de données, 28

bourrage de bracelets, 34

bouton d'ouverture du capot supérieur, 16

bracelet (étiquette), haut, paramètre, 66

bracelet de configuration de l'imprimante impression, 58

définition de la longueur de bracelet, 61

dépannage, 42

haut du bracelet (étiquette), paramètre, 66

imprimante ne détecte pas la marque noire, 35

longueur maximale, paramètre, 61

niveau dans la cartouche, 20

niveau de bracelets de la cartouche, 34

pince, 23

spécifications, 79

tailles, 21

zoneimprimable,24

bracelets à pince, 23

bracelets adhésifs, 22

broches du capteur de cartouche

dépannage, 43

nettoyage, 54

C

câble de données, blindage, 28

capot supérieur, 16

carte de nettoyage, 46

cartouches de bracelets

commande, 11

description, 20

dommages occasionnés par une traction sur les bracelets, 20

insertion dans l'imprimante, 31

nettoyage des contacts smart card, 54

niveaux de bracelets, 34

problèmes de chargement, 42

cartouches. Voir cartouches de bracelets

commande de cartouches de bracelets, 11

commande de pièces de rechange, 56

commande de ruban et de papier, 11

compteur, 67

compteurs, 67

compteurs à réinitialisation, 67

compteurs contrôlés par l'utilisateur, 67

configuration

connexion à l'alimentation, 29

connexion des câbles de communication de données, 27

déballage de l'imprimante, 26

sélection d'un emplacement, 27

conformité à la FCC, 4

conformité au DOC du Canada, 4

contacts, 11

contraste, mode, 60

contrat de licence, 81

contrat de licence utilisateur final, 81

conversion de format ppp, 67

D

déballage de l'imprimante, 26

définition de l'ID réseau, 64

définition de la conversion de format, 67

définition de la largeur d'impression, 61

définition de la longueur maximale de bracelet, 61

définition de la parité, 63

définition des bits de données, 62

définition du caractère de délimitation, 65

définition du contraste d'impression, 61

définition du préfixe de contrôle, 64

définition du préfixe de format, 65

définition du protocole, 63

définition du protocole système, 63

dépannage

diagnostics, 74

imprimante, voyants d'état, 36

voyant d'état du support d'impression, 34

E

EJECT, bouton, 18

éjection forcée de la cartouche de bracelets

appui et maintien du bouton EJECT, 18

séquences lumineuses, 37

erreurs de support d'impression, 34

Ethernet

caractéristiques de la connexion sans fil, 28

emplacement du connecteur, 17

étiquette (bracelet), haut, paramètre, 66

expédition

réexpédition de l'imprimante, 26

signalement des dommages, 26

F

facteur de mise à l'échelle des bitmaps, 67

fente des cartouches, 16

fonctions de l'imprimante, 79

fonctions en option, 79

fonctions standard, 79

I

imprimante, stockage, 26

imprimante, voyants d'état

dépannage, 36

emplacement, 18

inspection des dommages d'expédition, 26

interfaces de communication de données

connexion des câbles de communication de données, 27

emplacements des ports, 17

introduction d'un bracelet, 18

L

langages de programmation, 79

limites d'exposition aux radiations, 4

limites d'exposition aux radiations définies par la FCC, 4

lubrification, 56

M

marques des organismes internationaux de sécurité accrédités, 80

masque de sous-réseau, 70

mise au rebut de la batterie, 56

mise au rebut des composants de l'imprimante, 56

mode de réimpression du dernier bracelet, 66

mode sécurité, 38

mode sécurité de température, 38

N

nettoyage du contre-rouleau, 46

nettoyage du passage de papier, 46

O

options de connectivité, 79

options mémoire, 79

outils de diagnostic, 74

P

panneau de commande

boutons, 18

emplacement, 16

emplacement des voyants, 18

papier

commande, 11

paramètre de contraste, 61

paramètres de l'imprimante

affichage, 58

bauds, 62

bits de données, 62

bracelet (étiquette), haut, 66

caractère de délimitation, 65

communications série, 62

compteurs, 67

consultation par les pages Web, 59

contraste d'impression, 61

contraste, mode, 60

conversion de format, 67

ID réseau, 64

largeur d'impression, 61

lecture sur un bracelet de configuration de l'imprimante, 58

longueur de bracelet, 61

longueur maximale de bracelet, 61

marge gauche, 66

mode de diagnostic des communications, 64

mode ZPL, 65

parité, 63

position de déchirement, 61

préfixe de contrôle, 64

préfixe de format, 65

protocole, 63

protocole système, 63

ZBI 2.0, 66

passerelle par défaut, 71

pause de l'imprimante

appui sur PAUSE/FEED, 18

séquence lumineuse, 36

pièces de rechange, 56

port série

caractéristiques de la connexion série, 28

connexion du câble, 27

définition des communications série, 62

emplacement du connecteur, 17

port USB

caractéristiques de la connexion USB, 28

emplacement du connecteur, 17

position initiale sur le bracelet, 24

problèmes de qualité d'impression, 42

procédures de nettoyage

contacts smart card et broches du capteur de cartouche, 54

passage de papier, 46

procédures de nettoyage de la tête d'impression, 46

profil de cellule, 74

profil de cellule de support d'impression

description, 74

pièces de l'imprimante, 56

réglage de position gauche, 66

réglages

bracelet (étiquette), haut, 66

contraste d'impression, 61

marge gauche, 66

position de déchirement, 61

responsabilité, 2

ruban

commande, 11

S

sélection d'un emplacement, 27

serveur d'impression

caractéristiques de la connexion sans fil, 28

serveur d'impression câblé

emplacement du connecteur, 17

modification des paramètres, 69

première connexion, 69

serveur d'impression sans fil

caractéristiques, 28

modification des paramètres, 69

première connexion, 69

voyant d'état de la liaison sans fil, emplacement, 18

service clientèle, 11

Set/Get/Do (SGD), commandes

commandes de modification des paramètres, 60

commandes de modification des paramètres du serveur d'impression, 69

signalement des dommages d'expédition, 26

spécifications relatives à l'impression, 78

stockage de l'imprimante, 26

support d'impression (bracelet), spécifications, 79

support d'impression, position initiale, 24

surchauffe, 42

T

téléchargement du microprogramme présentation, 76

séquence lumineuse, 36

test de diagnostic des communications interprétation des résultats, 75

sélection, 64

tête d'impression, mode sécurité, 38

V

valeurs par défaut restauration des paramètres de l'imprimante, 68

restauration des valeurs par défaut du serveur d'impression, 71

ventes, 11

vitesse en bauds, 62

voyant d'état du support d'impression

description des voyants, 34

emplacement, 18

Z

ZBI 2.0, démarrage et arrêt, 66

commandes de modification des paramètres, 60

commandes de modification des paramètres du serveur d'impression, 69

définition du mode ZPL, 65

® Zebra

Numéro gratuit [phone]

F: [phone]

Buckinghamshire, SL8 5XF, Royaume-Uni

T: [phone]
