Type de produit	Table de cuisson induction
Marque	VALBERG
Modèle	VAL DI 2 TB AF
Nombre de foyers	2
Puissance totale	3400 W
Diamètre foyer avant	160 mm
Diamètre foyer arrière	200 mm
Puissance nominale par foyer	1400 W
Puissance booster (foyer arrière)	2000 W
Alimentation électrique	230 V ~ 50/60 Hz
Section du câble d’alimentation	3 x 1,5 mm²
Dimensions de la découpe d’encastrement	280 x 490 mm
Fonctions principales	Booster, minuterie, verrouillage du bandeau, détection de récipient, indicateur de chaleur résiduelle, sécurité anti-débordement
Nettoyage et entretien	Eau et produit vaisselle, chiffon doux ; ne pas utiliser d’abrasifs ni de nettoyeur vapeur
Sécurité	Arrêt automatique, détection de récipient, verrouillage, protection contre la surchauffe, coupure en cas de débordement
Indice de réparabilité	Non spécifié

FOIRE AUX QUESTIONS - VAL DI 2 TB AF - VAL DI 2 TB AF VALBERG

Quels types de récipients utiliser sur la table à induction ?

Utilisez des récipients en acier, fonte, acier émaillé ou inox à fond ferro-magnétique. Évitez l’aluminium, le cuivre, le verre et la céramique. Vérifiez avec un aimant : il doit rester collé au fond.

Comment nettoyer la table vitrocéramique ?

Attendez le refroidissement, puis nettoyez avec de l’eau et du produit vaisselle ou un produit spécial vitrocéramique. N’utilisez jamais d’abrasifs, de tampons métalliques ou de nettoyeur vapeur. Séchez avec un chiffon propre.

Que faire si l’afficheur indique [E4] ?

Déconnectez la table du réseau, puis reconnectez-la. Dans les 2 minutes, effectuez la procédure de reconfiguration : maintenez [-] pressé, appuyez sur les touches de sélection dans l’ordre (avant deux fois, arrière deux fois), puis appuyez simultanément sur [-] et [+] jusqu’à voir [E] clignotant, attendez [C], puis placez un récipient adapté sur chaque foyer. Si [E4] persiste, contactez le SAV.

Comment activer le verrouillage du bandeau de commande ?

Après avoir allumé la table avec [①], appuyez simultanément sur [-] et la touche de sélection du foyer avant, puis relâchez et réappuyez sur la touche de sélection avant. Le symbole [L] apparaît. Pour déverrouiller, allumez la table et appuyez simultanément sur [-] et la touche de sélection avant dans les 5 secondes.

Que signifie le symbole [H] sur l’affichage ?

[H] indique une chaleur résiduelle : la zone de cuisson est encore chaude. Ne la touchez pas et n’y posez aucun objet sensible jusqu’à ce que le symbole disparaisse.

Comment utiliser la fonction booster ?

Sélectionnez la zone de cuisson, réglez la puissance de 1 à 9 avec [+], puis appuyez encore sur [+] pour activer le booster. Le symbole [P] s’affiche pendant 5 minutes. Pour arrêter, appuyez sur [-] jusqu’à revenir à [9].

Pourquoi la table de cuisson ne s’allume-t-elle pas ?

Vérifiez que la table est correctement branchée, que le fusible n’a pas sauté, que le verrouillage n’est pas activé ([L]), et que les touches sensitives sont propres et non recouvertes d’eau ou de graisse.

Comment régler la minuterie pour une zone de cuisson ?

Sélectionnez la zone, réglez la puissance, puis appuyez simultanément sur [-] et [+] pour afficher [00]. Utilisez [+] ou [-] pour régler la durée (0 à 99 min). Après quelques secondes, le décompte commence. Pour arrêter, sélectionnez la zone, appuyez sur [-] et [+] pour voir le temps restant, puis appuyez sur [-] pour désactiver.

Que faire si le symbole [U] apparaît ?

[U] signifie qu’aucun récipient n’est détecté sur la zone. Posez un récipient compatible induction. Si le problème persiste, vérifiez que le diamètre du fond est suffisant (au moins 10 cm pour les petits foyers).

Comment installer correctement la table de cuisson ?

L’installation doit être réalisée par un électricien qualifié. La découpe doit mesurer 280 x 490 mm. Respectez une distance d’au moins 50 mm par rapport au mur et 760 mm sous la hotte. Assurez une ventilation de 20 mm sous l’appareil et ne l’installez pas au-dessus d’un lave-vaisselle.

MODE D'EMPLOI VAL DI 2 TB AF - VAL DI 2 TB AF VALBERG

VALDI2TB AF

Fabriqué en France

V1.0 042013

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sécurité 3

PRECAUTIONS AVANT UTILISATION EN CUISSON 3 UTILISATION DE L'APPAREIL 3 PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 4 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4 AUTRES PROTECTIONS 4 SECURITE ANTI-DEBORDEMENT 4

Description de l'appareil 5

CHARACTERISTIQUES TECHNIQUES 5 BANDEAU DE COMMANDE 5

Utilisation de l'appareil 6

AFFICHAGE 6 - VENTILATION. 6

Mise en ROUTE et gestion de l'appareil 6

AVANT LA PREMIÈRE UTILISATION 6 PRINCipe DE L'INDUCTION 6 TOUCHES SENSITIVES 7 MISE EN ROUTE 7 DETECTION DE RECIPIENT 7 INDICATEUR DE CHALEUR RESIDUELLE 7 FONCTION BOOSTER 8 FONCTION MINUTERIE 8 VERROUILLAGE DU BANDEAU DE COMMANDE 9

Conseils de cuisson 10

QUALITE DES CASSEROLES 10 DIMENSION DES CASSEROLES 10 EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 11

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se couvrir à proximité immédiate de l'appareil en fonction.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d’enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériel, de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (Attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est installé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Sécurité anti-débordement

• Si un débordement ou un objet quelconque recouvre les touches de commande pendant plus de 10 secondes, alors s'affiche ER03, qui disparaît lorsque les touches sont libérées ou nettoyées.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAIÈNE UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

Caractéristiques techniques

Type	Puisance totale	Position du foyer	Diamètre	Puisance nominale*	Puisance du booster*
VAL DI 2 TB AF	3400 W	Avant Arrière	160 mm 200 mm	1400 W 1400 W	- 2000 W

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles.

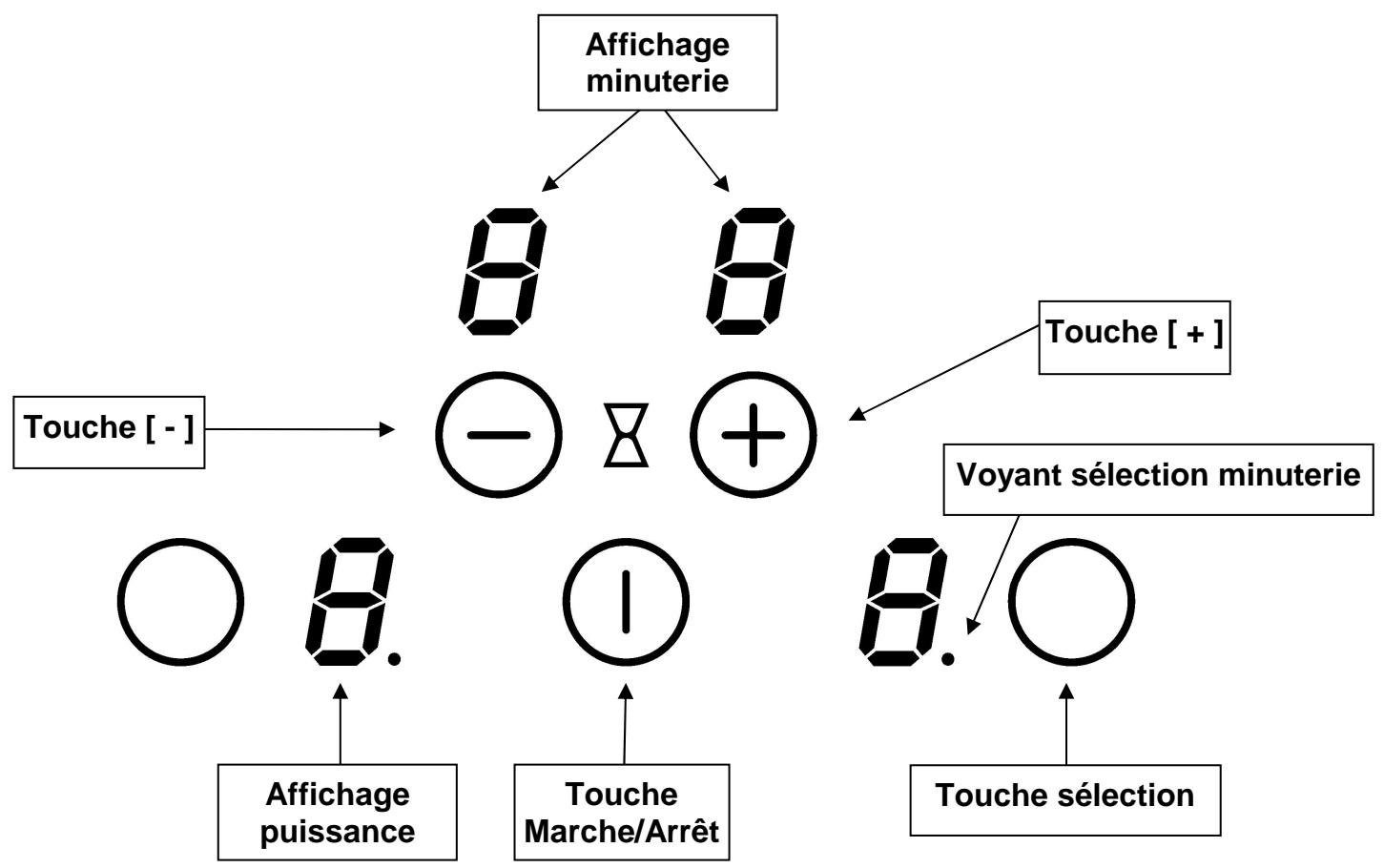

Bandeau de commande

Affichage

1...9

Désignation

Zero

Niveau de puissance

Détection de casserole

Message d'erreur

Chaleur résiduelle

Booster

Verrouillage

Fonction

La zone de chauffe est activée.

Choix du niveau de cuisson.

Récipient manquant ou inapproprié.

Défaut de circuit électronique.

La zone de cuisson est chaude.

La puissance turbo est activée.

La table est sécurisée.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détérent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferro-magnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferro-magnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casserole métalliques émaillées, en inox à semelle ferro-magnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole ( ) reste affiché.

Touches sensibles

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

Mise en route

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [①]	[0]
Arrêtier	appuyer sur [①]	aucun ou [H]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche sélection de la zone	[0]
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer sur [-]	[0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Détention de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [ ] apparaît. Le [ ] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [ ] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction booster

La fonction booster [P] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

- Enclencher / arrêter la fonction booster :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche sélection de la zone	[0]
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Enclencher le booster	appuyer sur [+]	[P] pendant
		5 min
Stopper le booster	appuyer sur [ - ]	[9]

Fonction minuterie

La minuterie peut être affectée simultanément aux 2 foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche sélection de la zone	afficheur allumé
Augmenter	appuyer sur [+] ou [-]	[1]...[9] [P]
Sélectionner « Minuterie »	appuyer simultanément sur [-] et [+]	[00]
Diminuer la durée	Appuyer sur [-]	[00] passée à 30,29,28...
Augmenter la durée	Appuyer sur [+]	le temps augmente

Après quelques secondes le voyant de contrôle passe de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.

- Arrêter la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche sélection de la zone	le voyant de la zone s'allume
Sélectionner « Minuterie »	appuyer simultanément sur [ - ] et [ + ]	temps restant
Désactiver « Minuterie »	appuyer sur [ - ]	passe à [ 00 ] puis s'éteint

Lorsque plusieurs minutes sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Minuterie utilisée hors cuisson :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson	appuyer sur [ ① ]	voyants de zone allumés
Sélectionner « Minuterie »	appuyer simultanémont sur [ - ] et [ + ]	[ 00 ]
Diminuer la durée	Appuyer sur [ - ]	[ 00 ] passée à 30,29,28,...
Augmenter la durée	Appuyer sur [ + ]	le temps augmente

Après 20 secondes, les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [①]) peut être verrouillé.

Verrouillage:

Action	Bandeau de commande	Afficheur
Mise en route	appuyer sur [ ① ]	[0] ou [H]
Verrouiller la table	appuyer simultanément sur [-] et la touche sélection de la zone avant ré-appuyer sur la touche de sélection de la zone avant	[0] ou [H]
		[L]
• Déverrouillage :
Action	Bandeau de commande	Afficheur
Mise en route	appuyer sur [ ① ]	[L] ou [H]
Dans les 5 secondes après la mise en route :
Déverrouiller la table	appuyer simultanément sur [-] et la touche sélection de la zone avant ré-appuyer [-]	[0] ou [H]
		les afficheurs sont éteints

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, inox à fond ferro-magnétique, aluminium à fond ferro-magnétique.

Matériaux non adaptés : aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, céramique, porcelaine.

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassétoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFIRE	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau
P	Fire, Porter à ébullition	Porter à ébullition des quantités importantes d'eau

Pour nettoyer il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

Le symbole [E4] s'affiche :

I) La table doit être reconfigurée suivant la procédure ci-dessous :

Avant de commencer la procédure, il faut : S'assurer qu'il n'y ait pas de récipients sur la table à induction. - Se munir d'un récipient adapté à l'induction. - Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur. - Rebrancher la table au réseau électrique : remettre le fusible ou rebrancher le disjoncteur. - Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique. - Ne pas appuyer sur [ 0/1 ].

II) Annulation de la configuration existante

1) Appuyer sur [ - ] et rester appuyé. 2) Avec un doigt de l'autre main, appuyer successivement et rapidement (en moins de 2s) sur les touches « sélection »

En appuyant 2 fois sur chacune des touches et en suivant l'ordre décrit ci-dessous

(a -> a -> b -> b). Des [ - ] apparaissent.

Un double "bip" signifie une

erreur de manipulation. Dans ce cas, refaire

L'opération depuis l'étape n° 1.

3) Ôter les doigts des touches et réappuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent. 4) Attendre que les [E] deviennent fixes. 5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

III) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique de diamètre 16cm minimum. 2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante. 3) Poser le récipient sur la zone à configurer. 4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée. 5) Procéder de la même manière pour toutes les zones de cuisson qui affichent [C]. 6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affiché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• Si l'affichage [ E 4 ] persiste, appelez le Service Après-Ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique.
• le fusible de protection a sauté
• Vérifie si le verrouillage n'est pas activé. Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives

Le symbole [u] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [e] s'affiche :

• débranchez et rebranchez la table de cuisson
• appelez le Service Après-Ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe
• Il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• Une des casseroles est vide et son fond a surchauffé
• La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil
• La soufflerie s'arrête automatiquement

Le symbole [l] s'affiche :

se référer au chapitre verrouillage du bandeau de commande.

Le symbole [ ] ou [ ER03 ] s'affiche :

Se référer au chapitre antidebordement.

Le symbole [E2] ou [EH] s'affiche :

La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence et la tension du réseau électrique.

Le symbole [E8] s'affiche :

L'entrée d'air du ventilateur est obstruée, libérez-la.

Le symbole [e c] s'affiche :

• Erreur de configuration. Configurer à nouveau la table, en se référant au chapitre « Le symbole [E 4] s'affiche »

Si un des symboles ci-dessus persiste, appelez le SAV.

Protection de l'environment

• Les matériaux d'emballage sont écologiques et recyclables.
• Les apparêils électroniques sont composés de matériel aux recyclables et parfois de matériel aux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement

La découpe du plan de travail sera suivant le modèle de table de :

Appareil	Découpe

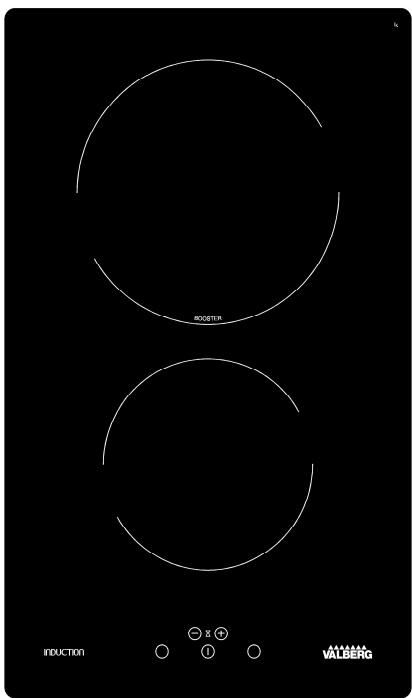

VAL DI 2 TB AF	280 x 490 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couvrir sur l'un des côtés et sur la face arrêtée. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (100^).
• Les baguettes de bord murales doivent être thermorésistantes.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale. N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760 mm.
• Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un Electricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un disjoncteur différentiel. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas les parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est donc que pour une alimentation en 230 V~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Utilisez le câble de raccordement qui est fixé à l'appareil

Le fil vert / jaune correspond au fil de terre, le fil bleu correspond au fil neutre et le fil marron correspond au fil de phase.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6/1990

Attention! veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Protection de l'environnement - directive 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Condition de garantie:

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages resulting d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

sur présentation du ticket de caisse.

ELECTRO DEPOT 1 route de Vendeville 59155 FACHES-THUMESNIL www.electrodepot.fr

Fabriqué en FRANCE
