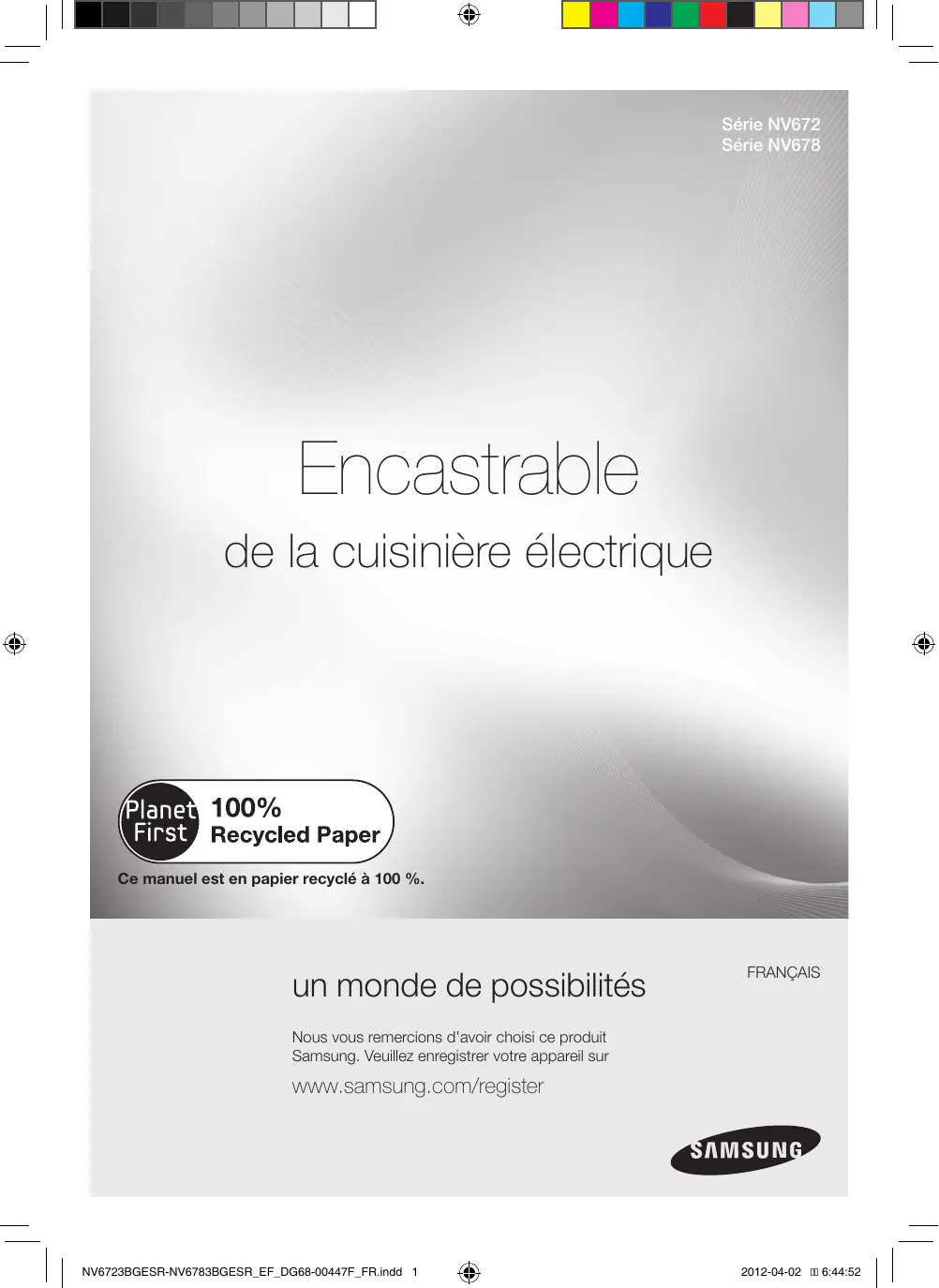

MODE D'EMPLOI NV6723BGESR SAMSUNG

Déla cuisine électrique

Planet First

100% Papier Recyclé

Ce manuel est en papier recyclé à 100%.

un monde de possibilités

Nous vous remercions d'avoir besoin de ce produit

Samsung. Veuillez enregistrer votre appareil sur

www.samsung.com/register

SAMSUNG

Utilisation de ce manuel

Merci d'avoir choisi un four encastrable SAMSUNG.

Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil.

Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

Ce manuel d'utilisation comporte les symboles suivants :

AVERTISSEMENT ou ATTENTION

Important

Remarque

Consignes de sécurité

L'installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

Sécurité électrique

Si le four a été endommagé pendant le transport, ne le branchez pas.

• Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié.
• En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service de dépannage SAMSUNG ou votre revendeur.
• Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé (pour les modèles à filerie fixe). Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger (pour les modèles à cordon d'alimentation uniquement).
• Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge.
• La plaque signalétique est située sur le côté droit de la porte. Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.
• L'appareil doit pouvoir être facilement débranché une fois installé. Pour que l'appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur au mur conformément aux normes en vigueur.

AVERTISSEMENT : les parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les enfants en bas âge doivent être tenus à l'écart de l'appareil afin d'éviter toute brûlure.

AVERTISSEMENT : l'appareil et ses parties accessibles chauffent pendant l'utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four. Les enfants de moins de 8 ans doivent être éloignés s'ils ne sont pas continuellement surveillés.

AVERTISSEMENT : afin d'éviter tout risque d'électrocution, veillez à ce que l'appareil soit hors tension avant de procéder au remplacement de l'ampoule.

Sécurité pendant le fonctionnement de l'appareil

• Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement. Lorsque le four fonctionne, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir.
• Ne rangez jamais de matériaux inflammables dans le four.

2 Utilisation de ce manuel

• Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée.
• Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement. Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer. Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur). Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas. Pour la cuisson d'aliments surgelés (ex. : pizzas), utilisez la grande grille. Si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.
• Ne versez pas d'eau dans le fond du four si celui-ci est encore chaud. Vous risqueriez d'endommager la surface émaillée.
• La porte du four doit être fermée pendant la cuisson des aliments.
• Ne recouvre pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. L'aluminium empêche la chaleur de passer; par conséquent, les surfaces émaillées risquent d'être endommagées et les aliments ne cuiront pas convenablement. Le jus des fruits laisse des traces parfois indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite.
• Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte.
• Les jeunes enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pourraient se cogner contre la porte ou se prendre les doigts dedans.
• Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l'intérieur du four.
• Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger.
• Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte. L'appareil n'est pas conçu pour être utilisé avec une minuterie extérieure ou une télécommande. N'utilise jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la porte du four; ils pourraient en rayer la surface et, par conséquent, casser le verre.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants âgés de 8 ans et plus) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par un enfant si celui-ci est sans surveillance. Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur).
• Éloignez les enfants lors de l'opération de nettoyage car les surfaces deviennent extrêmement chaudes.
• Nettoyez les projections les plus importantes avant le nettoyage et vérifiez quels ustensiles peuvent être laissés dans le four durant le nettoyage.
• Si le four est équipé d'une fonction de nettoyage vapeur ou nettoyage automatique, retirez tous les accessoires du four ainsi que les grosses projections des parois de l'appareil avant de lancer le nettoyage.
• Si le four est équipé d'une fonction de nettoyage automatique, tenez les enfants éloignés de l'appareil pendant l'opération afin d'éviter qu'ils ne se brûlent sur la porte.
• Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d'objet lourd sur la porte. N'ouvrez pas la porte de manière trop forte.

AVERTISSEMENT : ne débranche pas l'appareil de la prise d'alimentation secteur même une fois le processus de cuisson terminé.

AVERTISSEMENT: ne laissez pas la porte ouverte lorsque le four est en marche.

Élimination du matériel d'emballage

• Le matériel utilisé pour emballer cet appareil est recyclable.
• Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.

Mise au rebut de vos appareils usagés

AVERTISSEMENT : Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service, afin d'éviter tout danger.

Pour cela, débranche l'appareil de l'alimentation secteur et retirez la prise male.

En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l'environnement.

L'appareil ne doit pas être jeté avec les ordures ménagères. - Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.

Consignes de sécurité_3

Commandes du FOUR

6 Commandes du four

Accessions

6 Accessoires

ESSAIS de PLATS

8 Essais de plats

9 Fonctions

Modeunique

10 Mode unique

Cuisson DOUBLE

10 Cuisson double

Table des matières

Réglages

12 Réglage du temps de cuisson 12 Réglage de l'heure de fin de cuisson 13 Modification du temps régle 13 Modification de la température 13 Réglage de l'heure 14 Réglez l'alarme 14 Désactivation de l'alarme 14 Affichage de l'heure 14 Signal sonore 14 Éclairage 14 Verrouillage 14 Mise hors tension

CuissoN Automatique

15 programmes de cuisson automatique unique

Installation et entretien

17 Installation 18 Configuration initiale 18 Dépannage 19 Codes d'erreur

Nettoyage et entretien

20 Nettoyage vapeur (en option) 21 Séchage rapide 21 Surface émaillée catalytique (en option) 21 Nettoyage manuel 22 Retrait de la porte 22 Retrait des vitres de la porte

Glissieres laterales

23 Retrait des glissières latérales 24 Remplacement de l'ampoule

Table des matières_5

Façade

La façade du four est disponible dans différentes matières et couleurs : acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparence peut être différente.

Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéreront très utiles lors de la préparation des différents plats. Les accessoires comptent notamment une plaque séparatrice pour le mode de cuisson double, des plaques, des grilles et une broche.

ATTENTION: Veillez à insérer correctement l'accessoire dans les glissières latérales prévues à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque afin d'éviter d'endommager l'émail.

Plaque séparatrice (en option)

Utilisez la plaque séparatrice avec le mode de cuisson double. Elle permet de séparer la partie supérieure et la partie inférieure du four et doit être insérée au niveau 3.

Petite grille (en option)

La petite grille peut être utilisée pour faire griller et rôtir les aliments. Vous pouvez l'associer à la léchefrite afin d'éviter que les liquides ne tombent sur le fond du four.

Grande grille (en option)

La grande grille peut être utilisée pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.

La lèchefrite (creuse) peut être utilisée pour le rotissage. Elle peut être associée à la petite grille afin d'éviter que les liquides ne tombent sur le fond du four.

Plaque à pâtisserie (en option)

La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d'autres pâtisseries.

Broche (en option)

La broche peut être utilisée pour faire rôtir de la volaille (ex : poulet). La broche ne peut être utilisée qu'en mode unique au niveau 3, car elle doit être fixée à un adaptateur sur la paroi arrière. Retirez la poignée noire pour la cuisson.

Broche de rôtissoire et brochette (en option)

Utilisation :

• Placez la lèchefrite (sans la grille) au niveau 1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux.
• Faites glisser l'une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche.
• Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu'ils rôtissent en même temps que la viande.
• Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four.
• Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche.
• Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles seront également à fixer la poignée).
• Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.

Rainure de guidage télescopique (en option)

• Pour insérer les accessoires, faites tout d'abord glisser les guides téléscopiques au niveau souhaité.
• Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four.

Fermez la porte du four uniquement après avoir complètement inséré les guides téléscopiques.

Faire cuire

Les types de cuisson recommandés sont valables pour un four préchauffé.

Positionnez toujours le côté incliné des plateaux vers l'avant.

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min)
Sablés	Plaque à pâtisserie	3	Cuisson traditionnelle	150-170	20-30
		2	Cuisson par convection	150-170	35-45
	Plaque à pâtisserie + léchefrite	1+4	Cuisson par convection	150-170	35-45
Gâteaux de petite taille	Plaque à pâtisserie	3	Cuisson traditionnelle	160-180	15-25
		2	Cuisson par convection	150-170	30-35
	Plaque à pâtisserie + léchefrite	1+4	Cuisson par convection	150-170	30-40
Génoise	Moule à fond amovible sur la grande grille (à revêtement noir, ø 26 cm) posé sur la grande grille	2	Cuisson traditionnelle	160-180	25-35
		2	Cuisson par convection	150-170	35-45
Gâteau aux+pommes à pâte levée	Plaque à pâtisserie	3	Cuisson traditionnelle	150-170	65-75
		2	Cuisson par convection	150-170	70-80
	Plaque à pâtisserie + léchefrite	1+4	Cuisson par convection	150-170	75-85
Tarte aux+pommes	Grande grille + 2 moulés à gâteau à fond amovible *(revêtement noir, ø 20 cm)	1 placé en diagonale	Cuisson par convection	170-190	70-90
	Plaque à pâtisserie + Grande grille + 2 moulés à gâteau à fond amovible ** (revêtement noir, ø 20 cm)	1+3	Cuisson par convection	170-190	80-100

• Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l'un au-dessus de l'autre, sur deux grilles.

8 essai de plats

Faire griller

faites préchauffer le four pendant 5 minutes en utilisant la fonction Large Grill (Grand gril).

Type d'aliment	Plat et remarques	Niveau de la grille	Mode de cuisson	Temp. (°C)	Temps de cuisson (min)
Toasts de pain blanc	Grande grille	5	Grand gril	270 °C	1er côte : 1-2 2e côte : 1-1½
Hamburgers * (X 12)	Petite grille + lèchefrite (pour récapérer les égouttures)	4	Grand gril	270 °C	1er côte : 14-16 2e côte : 4-6

• Hamburgers : faites préchauffer le four pendant 15 minutes en utilisant la fonction Large Grill (Grand grill).

Fonctions

Ce four propose six fonctions différentes. En fonction du mode utilisé, cuisson double ou cuisson unique, vous pouvez désirer parmi les fonctions suivantes :

Cuisson traditionnelle La chaleur est généree au moyen des systèmes de chauffe supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque tous les types de plats. Température recommendée: 200 °C

Cuisson par convection La chaleur généree par la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues. Température recommendée: 170 °C

Chaleur par le haut + Convection La chaleur généree par le système de chauffe supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des alimentés, comme la viande. Température recommendée: 190 °C

Chaleur par le bas + Convection La chaleur généree par le système de chauffe inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommendée: 190 °C

Petit gril La chaleur est généree par le petit grill. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommendée: 240 °C

Grand gril La chaleur est généree par le grand grill. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex.: lasagnes) et les grillades. Température recommendée: 240 °C

Mode unique

En mode unique, le four fonctionne comme un four traditionnel. Utilise ce mode pour les quantités plus importantes ou si vous souhaitez utiliser un accessoire spécial comme la broche. En mode unique, toutes les fonctions du four sont disponibles.

Retirez la plaque séparatrice du four pour utiliser le mode Unique.

Avec le mode Unique, vous pouvez utiliser toutes les fonctions du four.

Mode UNIQUE

Toutes les fonctions sont disponibles en mode unique. Le mode unique permet une utilisation traditionnelle du four.

Réglez la fonction | 02

Appuyez sur la touche Fonction.

L'icône de la fonction clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

Réglage de la température

Appuyez sur la touche Température, l'icône correspondante clignote.

Cuisson double

Ce four est équipé de la fonction de cuisson double. Cette fonction permet de préparer deux plats différents en même temps en utilisant deux températures différentes dans la partie supérieure et la partie inférieure du four. Vous pouvez également désigner de cuire les aliments dans la partie supérieure ou la partie inférieure du four, ce qui constitue une économie de temps et d'énergie.

Sélectionne le mode de cuisson double 01

Insérez la plaque séparatrice au niveau 3 pour utiliser la cuisson double.

Selon le mode de cuisson double sélectionné, vous pouvez utiliser l'une des fonctions suivantes :

MODE SUPérieUR	Convection | Chaleur par le haut + Convection | Grand grill Le mode supérieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.
CUISSON DOUBLE	Fonction supérieur et inférieure dans l'une ou l'autre partie du four La cuisson double permet de cuire deux plats en même temps à l'aide de fonctions et de réglages de température différents.
MODE INFÉRIEUR	Convection | Chaleur par le bas + Convection Le mode supérieur permit une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

10_mode unique

REMARQUE: suivez les étapes 03/04 pour le mode supérieur et les étapes 06/07 pour le mode inférieur.

REMARQUE: sélectionnez le bouton supérieur ou inférieur du mode double.

Réglage du compartiment | 02

Appuyez sur le bouton supérieur de la cuisson double. L'icône du compartiment clignote.

Réglage de la température supérieure 04

Appuyez sur la touche

Température. L'icône de la température supérieure clignote.

Réglage de la fonction inférieure | 06

Appuyez sur le bouton Fonction. L'icône du mode Inférieur clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

Réglage de la fonction supérieure

Appuyez sur la touche Fonction. L'icône de la fonction supérieure clignote.

Sélection du compartiment

Appuyez sur le bouton inférieur de la cuisson double. L'icône du compartiment clignote.

Réglage de la température inférieure

Appuyez sur la touche Température. L'icône de la température inférieure clignote.

Réglages

Le mode de cuisson double permet d'utiliser différents réglages pour la partie supérieure et la partie inférieure du four (fin de cuisson, temps de cuisson, réglages de température et d'alarme). Pour appliquer ou modifier les réglages de l'une ou l'autre partie du four, appuyez sur la touche :

partie supérieure

Pour appliquer ou modifier des réglages dans le mode de cuisson double, sélectionnez le compartiment.

partie inférieure

L'heure de départ différé (heure de fin de cuisson et temps de cuisson) n'est pas réglée en mode de cuisson double.

Réglage du temps de cuisson

0:00 H

Réglage du temps de cuisson | 01

Appuyez sur la touche Temps de cuisson. L'icône du temps de cuisson clignote.

EN OPTION | AJOUT DE LA FIN DE CUISSON

12:00

Réglage de la fin de cuisson | 03

Appuyez sur le bouton Heure de fin de cuisson. L'icône d'arrêt clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

1:30 1

02 | Confirmation du temps de cuisson

Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4-5 secondes.

14:15

04 | Confirmation de la fin de cuisson Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.

Réglage de l'heure de fin de cuisson

12:00

Réglage de la fin de cuisson | 01 Appuyez sur le bouton Fin de cuisson. L'icône d'arrêt clignote.

EN OPTION | AJOUT D'UN TEMPS DE CUISSON

0:00 H

Réglage du temps de cuisson | 03 Appuyez sur la touche Temps de cuisson. L'icône du temps de cuisson clignote.

Tournez le bouton de sélection et réglez l'heure souhaitée.

13:45

02 | Confirmation de la fin de cuisson

Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.

045 H

04 | Confirmation du temps de cuisson

Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4-5 secondes.

Modification du temps réglé

Sélectionnez l'heure à modifier 01

Appuyez sur le bouton Fin de cuisson ou Temps de cuisson;

L'heure clignote.

Tournez le bouton de sélection.

02 | Confirmation de la modification de l'heure

Appuyez sur le bouton Fin de cuisson ou Temps de cuisson ; l'heure clignote.

Modification de la temperature

200c

BBBc

Réglez la température | 01

Appuyez sur la touche

Température. L'icône

correspondante clignote.

Tournez le bouton de sélection et réglez la nouvelle température.

IBOc

BBBc

02 | Confirmation de la température

Patientez 4-5 secondes pour que la nouvelle température soit appliquée.

Réglage de l'heure

12:00

Réglez les heures | 01

Appuyez sur la touche Horloge ; les heures clignotent.

13:00

Réglez les minutes | 02

Appuyez sur la touche Horloge ; les minutes clignotent.

Tournez le bouton de sélection et réglez l'heure.

13:25

03 Confirmez l'heure

Appuyez à nouveau sur la touche Horloge pour valider l'heure.

Réglez l'alarme

12:00

Réglez l'alarme | 01

Appuyez sur la touche Alarme ; l'icone correspondante clignote.

Tournez le bouton de sélection et régalez l'heure de la minuterie.

13:15

Confirmez l'alarme

Appuyez à nouveau sur la touche Alarme ou patientez 3 secondes pour activer l'alarme.

Désactivation de l'alarme

Appuyez sur la touche Alarme pendant 2 secondes ; l'icône de l'alarme disparaît et l'heure s'affiche.

Affichage de l'heure

Pendant la cuisson, appuyez sur la touche Horloge pour afficher l'heure.

SIGNAL SONORE

Pour activer ou désactiver le signal sonore, appuyez sur les boutons Horloge et Fin de cuisson pendant 3 secondes.

Éclairage

Appuyez sur la touche Éclairage 1 fais pour activer l'éclairage et 2 fais pour le désactiver. L'ampoule inférieure est proposée en option.

Appuyez sur la touche Éclairage 1 fais pour un éclairage complet, 2 fais pour éclairer la partie supérieure, 3 fais pour éclairer la partie inférieure et 4 fais pour désactiver l'éclairage.

Verrouillage

Appuyez sur la touche Verrouillage pendant 3 secondes. L'icône du verrou s'affiche indiquant que la fonction de verrouillage est activée.

Mise hors tension

Pour éteindre le four, réglez le bouton de fonctionnement sur 0.

Cuisson automatique

En mode de cuisson automatique, vous pouvez sélectionner jusqu'à 15 programmes de cuisson automatique, pour la cuisson traditionnelle, le rotissage et la confection de gâteaux.

Sélectionnez le mode de cuisson automatique | 01

Retirez la plaque séparatrice du four pour utiliser le mode de cuisson automatique.

Sélectionnez la recette souhaitée en tournant le bouton de sélection.

03 | Réglement du poids

Sélectionne le poids souhaité en tournant le bouton de sélection.

Programmes de cuisson automatique UNIQUE

Le tableau ci-dessous répertorie les 15 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux.

Ces programmes peuvent être utilisés dans le compartiment unique du four. Dans ce cas, retirez toujours la plaque séparatrice.

Veillez à respecter les quantités, les poids et les consignes associées à chaque mode de cuisson. Les modes et les temps de cuisson ont été pré-programmés pour plus de facilité.

Reportez-vous à ces consignes pour connaître le mode de cuisson adapté à chaque type d'aliment. Insérez toujours les aliments dans le four à froid.

Non	Type d'aliment	Poids/kg	Accessoire	Niveau de la grille	Consignes
1	Pizza surgélée	0,3-0,60,7-1,0	Grande grille	2	Placez la pizza surgélée au centre de la grande grille.
2	Frites au four surgelées	0,3-0,5(fines)0,6-0,8(épaisses)	Plaque àpâtisserie	2	RépartissezUniformément les frittes sur la plaque àpâtisserie. Utilisez le premier réglage pour les fritesc fines et le second pour les frittes plus épaisses.
3	Lasagnes maison	0,3-0,50,8-1,0	Grande grille	3	Préparez des lasagnes fraîches ou utilisez deslasagnes prêtes à cuire et placez-les dans un platadapté allant au four. Placez le plat au centre du four.
4	Pizza maison	1,0-1,21,3-1,5	Plaque àpâtisserie	2	Placez la pizza sur la plaque. Les plages de poidsincluent la garniture (sauce, légumes, jambon,fromage). Le réglage 1 (1,0-1,2 kg) convient auxpizzas fines et le réglage 2 (1,3-1,5 kg) convient auxpizza avec beaucoup de garniture.
5	Biftecks	0,3-0,60,6-0,8	L'échefrite et petite grille	4	Placez les biftecks marinés côte à côte sur la petite grille. Retournez dés que le signal sonore retentit. Le premier réglage est adapté à la cuisson des biftecks fins, le second à celle des biftecks plus épais.
6	Rôti de bœuf	0,6-0,80,9-1,1	L'échefrite et petite grille	2	Placez le rôti de bœuf mariné sur la petite grille. Retournez dés que le signal sonore retentit.
7	Rôti de porc	0,6-0,80,9-1,1	L'échefrite et petite grille	2	Placez le rôti de porc mariné sur la petite grille. Retournez dés que le signal sonore retentit.
8	Côtelettes d'agneau	0,3-0,40,5-0,6	L'échefrite et petite grille	4	Côtelettes d'agneau marinées Placez les côtelettes d'agneau sur la petite grille. Retournez dés que le signal sonore retentit. Le premier réglage est adapté aux côtelettes fines, le second aux côtelettes plus épaisses.
9	Morceaux de poulet	0,5-0,71,0-1,2	L'échefrite et petite grille	4	Badigeonnez les morceaux de poulet d'huile et d'epices. Placez les morceaux de poulet côte à côte sur la petite grille.
10	Poulet entier	1,0-1,11,2-1,3	L'échefrite et petite grille	2	Badigeonnez le poulet entier d'huile et saupoudrez d'epices. Placez le poulet sur la petite grille. Retournez dés que le signal sonore retentit.
11	Poisson grillé	0,5-0,70,8-1,0	L'échefrite et petite grille	4	Disposez les poissons tête-bêche sur la petite grille. Le premier réglage est adapté à la cuisson de 2 poissons, le second à la cuisson de 4 poissons. Ce programme est adapté à la cuisson de poissons entiers (truite, sandre ou dorade).
12	Légumes grillés	0,4-0,50,8-1,0	L'échefrite	4	Placez les légumes (rondelles de courgettes, morceaux de poivrons, rondelles d'aubergines, championnons et tomates cerises) dans la l'échefrite. Badigeonnez d'un mélange d'huile d'olive, d'herbes et d'epices.
13	Gâteau marbré	0,5-0,60,7-0,80,9-1,0	Grande grille	2	Versez la pâte dans un moule à gâteau Bundt beurré.
14	Pâté pour flan aux fruits	0,3-0,4(grand)0,2-0,3(tartelettes)	Grande grille	2	Versez la pâté dans un moule à gâteau beurré. Le premier réglage est adapté à la cuisson d'un flan aux fruits, le second à la cuisson de 6 petites tartelettes.
15	Muffins	0,5-0,60,7-0,8	Grande grille	2	Versez la pâté dans un moule à pâtisserie métallique noir pour 12 muffins. Le premier réglage est adapté à la cuisson de petits muffins, le second à la cuisson de grands muffins.

Consignes de sécurité pour l'installation

Ce four ne peut être installé que par un électricien agréé. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

Veillez à isoler les composants sous tension lors de l'installation du four. - L'élément dans lequel le four est encastré doit satisfaire aux exigences de stabilité énoncées dans la norme DIN 68930.

Caractéristiques techniques

Tension/Fréquence d'entrée	230 V ~ 50 Hz
Volume (utilisable)	65 L
Puisance de sortie	3650 W maxi.
Poids net	env. 39 kg
Poids avec emballage	env. 45 kg
Dimensions hors tout (I x H x P)	595 x 595 x 566 m
Dimensions intérieures (I x H x P)	440 x 365 x 405 m

Branchement électrique

Si l'appareil n'est pas branché sur l'alimentation principale via une prise, un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3 mm) doit être utilisé pour que les normes de sécurité soient respectées. Le câble électrique (H05 RR-F ou H05 VV-F, 1,5 m mini., 1,5-2,5 mm²) doit être suffisamment long pour pouvoir être relié au four, même si celui-ci est posé à même le sol, devant l'élément encastré. Ouvrez le cache de connexion situé à l'arrière du four à l'aide d'un tournevis et desserrez les vis du serre-câble avant de connecter les lignes électriques aux bornes de raccordement correspondantes. Le four est mis à la terre via la borne ( 1 ). Si le four est branché sur l'alimentation principale via une prise, celle-ci doit rester accessible après l'installation du four. Samsung ne saurait être tenu pour responsable en cas d'accidents dus à une mise à la terre inexistante ou défaillante.

Installation dans l'élément

Ce four encastrable doit être installé dans un élément haut ou bas.

Respectez les distances minimales. Fixez le four des deux côtés à l'aide de vis.

Une fois l'appareil installé, retirez le film protecteur en vinyle recouvrant la porte du four ainsi que celui situé sur chacune des parois internes du four.

Installation et entretien_17

Nettoyez soigneusement le four avant de l'utiliser pour la première fois. N'utilisez pas de chiffons, de substances ou de détergents abrasifs car ils risqueraient d'endommager les surfaces du four. Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la lèchefrite, les grilles et les autres accessoires ainsi que les parois intérieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre humide et doux.

Vérifiez que l'horloge du four est correctement réglée et retirez tous les accessoires du four. Faites fonctionner le four en mode unique avec convection pendant une heure à 200 °C. Cette procédure permet de brûler tous les dépôts dans le four. Une odeur caractéristique est alors générée. Ceci est tout à fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.

Dépannage

PROBLÈME	SOLUTION
Que faire si le four ne chauffe pas?	• Le four n'est peut-être pas allumé. Allumez le four. • L'horloge n'est peut-être pas régée. Réglez l'horloge. • Vérifie que les régles adhéquats ont bien été effectués. • Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se produit fréquemment, contactez un électricien.
Que faire lorsque le four ne chauffe pas, même après le réglage de la fonction du four et de la température?	• Le problème peut provenir des branchements électriques internes. Contactez le service après-vente le plus proche.
Que faire lorsqu'un code d'erreur s'affiche et que le four ne chauffe pas?	• Le branchement du circuit électrique interne est défectieux. Contactez le service après-vente le plus proche.
Que faire si l'heure clignote?	• Une coupure de courant s'est produit. Réglez l'horloge.
Que faire si la lumière du four ne s'allume pas?	• La luzère du four est défectueuse. Contactez le service après-vente le plus proche.
Que faire lorsque le ventilateur fonctionné sans avoir été réglé au préalable?	•Après utilisation, le ventilateur fonctionné jusqu'àu refroidissement total du four. Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

CODES d'erreur

CODE	PROBLÈME	SOLUTION
	5-01 Dispositif d'arrêt de sécurité. Le four continue de fonctionner à la température définie pendant une période prolongée.	Éteignez le four et retirez-en les alimentents. Laissez le four refroidir avant de l'utiliser à nouveau.
	5E Touche actionnée pendant plus de 10 secondes.	Contactez votre service d'assistance clientèle SAMSUNG local.
	-dE- Plaque séparatrice manquante. Utilisation incorrecte de la plaque séparatrice.	Insérez la plaque séparatrice pour le mode supérieur, double et inférieur. Retirez la plaque séparatrice pour le mode unique.
	E-***1) Une défaillance du four peut en réduire les performances et représententer un danger pour l'utiliser. Ne tentez pas de vous en servir.	Contactez votre service d'assistance clientèle SAMSUNG local.

1) ** symbolise n'importe quel numéro.

Nettoyage VAPEUR (en OPTION)

Si votre four est sale et que vous souhaitez le nettoyer, utilisez le nettoyage vapeur intégré. Le nettoyage vapeur est disponible après refroidissement du four.

1. Retirez tous les accessoires du four.

2. Versez 400 ml (3/4 pinte) d'eau dans le fond du four.

3. Fermez la porte du four.

1. Sélectionnez le nettoyage vapeur à l’aide du bouton de fonctionnement. Lorsque vous sélectionnez la fonction de nettoyage vapeur, le signe 'SC' s'affiche à l’écran et le nettoyage vapeur est lancé automatiquement.
2. églez le bouton de fonctionnement sur Arrêt pour arrêter le nettoyage vapeur.
3. Nettoyez l'intérieur du four à l'aide d'un chiffon propre et doux.

Remarques sur le nettoyage vapeur

• Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude. Ouvrez la porte du four et épongez l'eau restante.
• Ne laissez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit).
• Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'une brosse souple. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon.
• Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre. Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte.
• Si le four est très sale, répétez l'opération une fois que le four est froid.
• En cas de taches de graisse importantes (ex.: après avoir fait rôtir ou griller des aliments), il est recommandé de frotter les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four.
• Une fois le nettoyage terminé, laissez la porte du four entrebaillée (à ) pour permettre à la surface émaillée interne de sécher complètement.

20_nettoyage et entretien

Sechage RAPIDE

1. Laissez la porte du four entrouverte à environ.
2. Réglez le bouton de fonctionnement sur le mode unique.
3. Appuyez sur le bouton de fonction.
4. Sélectionnez la convection à l'aide du bouton de sélection.
5. Réglez un temps de cuisson d'environ 5 minutes et une température de 50°C.
6. Eteignez le four une fois cette durée écoulée.

Surface émaillée catalytique (en OPTION)

L'habillage amovible est recouvert d'une couche d'émail catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l'air pendant la cuisson par convection. Ces dépôts finissant par brûler lorsque le four dépasse les 200°C, pendant les phases de cuisson ou de rotissage. Plus la température est élevée, plus ces dépôts brûlent rapidement.

1. Retirez tous les accessoires du four.
2. Nettoyez toutes les parois internes du four comme décrit dans la section concernant le nettoyage manuel.
3. Réglez le four sur chaleur par le haut et par le bas.
4. Réglez la température sur 250°C.
5. Faites fonctionner le four pendant environ 1 heure. La durée de fonctionnement dépend du degré de salissure. Les traces de graissé résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.

Cavité du four

Pour le nettoyage des parois internes du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. - Ne nettoyez pas le joint de la porte à la main. N'utilisez pas de tampon à récurer ni d'éponges de nettoyage. - Afin de ne pas endommager les surfaces émaillées, utilisez un nettoyant spécial four traditionnel. - Pour ôter la saleté incrustée, utilisez un nettoyant spécial four. N'utilisez pas de nettoyants abrasifs, de brosses dures, d'éponges ou de tampons à récurer, de laine de verre, de couteaux ou d'autres instruments abrasifs.

Parois externes du four

Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. - Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs.

Surfaces du four en acier inoxydable

• N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement.

Surfaces du four en aluminium

• Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.

Accessoire

Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage.

Porte de la gouttière d'évacuation

• La porte de la gouttière d'évacuation sert à collecter l'eau issue de la condensation lorsque le four fonctionne et elle permet de protéger les meubles. Nettoyez la porte de la gouttière d'évacuation après votre cuisson.

Retrait de la porte

Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous.

ATTENTION: La porte du four est lourde.

1. Ouvrez la porte et faites basculer les fixations des deux charnières vers l'extérieur.

1. Faites remonter la porte d'environ. Saisissez chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce que les charnières se désengagent.

ASSEMBLAGE: Répétez les étapes 1 et 2 dans l'ordre inverse.

Retrait des VITRES de la porte

La porte du four est équipée de trois vitres juxtaposées les une au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées.

1. Retirez les deux vis situées sur les côtés gauche et droit de la porte.

1. Retirez la protection et la vitre 1 de la porte.

1. Soulevez la vitre 2 et retirez les deux supports en caoutchouc situés en haut de celle-ci. Nettoyez les vitres avec de l'eau chaude savonneuse et essuyez-les à l'aide d'un chiffon doux et propre.

ASSEMBLAGE: Répétez les étapes 1, 2 et 3 dans l'ordre inverse.

La porte peut être constituée de 2-4 vitres en fonction du modèle.

Lors de la pose de la vitre intérieure 1, veillez à diriger la face imprimée vers le bas.

22_nettoyage et entretien

Glissières latérales (en option)

Il est possible de retirer les deux glissières laterales pour nettoyer l'intérieur du four.

Retrait des glissieres laterales

1. Appuyez au centre de la partie supérieure de la glissière.

GLISSIÈRES LATERALES

1. Faites tourner la glissière latérale d'environ

1. Tirez sur la glissière latérale et retirez-la des deux fixations inférieures.

Assemblage : Répétez les étapes 1, 2 et 3 dans l'ordre inverse.

glissières latérales_23

Risque de choc électrique! avant de remplacer une ampoule du four, suivez la procédure ci-dessous:

• Éteignez le four.
• Débranchez-les de la prise murale.
• Protégez l'ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge.
• Les ampoules sont disponibles auprès du service après-vente SAMSUNG.

Ampoule arrêt du four

1. Tournez le cache dans le sens inverse des aiguilles d'une montre pour le prisonner et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W/230 V conçue pour résister à des températures de 300°C.
2. Au besoin, nettoyez le cache en verre, la bague métallique et le joint.
3. Fixez la bague métallique et le joint sur le cache en verre.
4. Remettez le cache en place et tournez-le dans le sens des aiguilles d'une montre pour le fixer solidement.

Éclairage létal du four (en option)

1. Pour retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre.
2. Extrayez le cache.
3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25-40 W et 230 V, résistance à une température de 300°C.

Conseil : utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt.

1. Remettez le cache en place.

Les BONS GESTES de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

24_glissières latérales

notes

notes

notes
