MODE D'EMPLOI NV68A1170BS SAMSUNG

Four encastrable Manuel d'utilisation et d'installation NV68A1170** / NV68A1172**

Utilisation de ce manuel

Cuisiner intelligemment

Les symboles suivants sont utilisés dans le présent manuel d'utilisation :

Consignes de sécurité

Cuisson manuelle Programmes de cuisson automatique Essais de plats

Points à contrôler Codes d'information

Caractéristiques techniques

Fiche technique de l'appareil

Précautions importantes relatives à la sécurité 3 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 6 Fonction d’économie d’énergie automatique 6

Accessoires fournis Branchement électrique Montage dans un meuble

Paramétrage initial Odeur du four neuf Mécanisme de sécurité intelligent Accessoires

Tableau de commande Paramètres communs Mode de cuisson Fonction spéciale Cuisson automatique Nettoyage Son

2022-09-30 �� 11:38:15

Consignes de sécurité

Merci d'avoir choisi le four encastrable SAMSUNG. Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil. Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

L’installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l’appareil sur la prise d’alimentation conformément aux conseils de sécurité en vigueur.

Les symboles suivants sont utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles et/ou des dégâts matériels. ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures et/ou des dégâts matériels. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l'appareil.

Précautions importantes relatives à la sécurité

AVERTISSEMENT Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insuffisantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l’appareil.

Utilisation de ce manuel

Utilisation de ce manuel

Les enfants doivent rester sous la surveillance d’un adulte afin de s’assurer qu’ils ne jouent pas avec l’appareil. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles de câblage. Cet appareil doit pouvoir être débranché de l’alimentation après installation. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage fixe, conformément aux normes de câblage. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d’éviter tout danger. Français 3

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 3

2022-09-30 �� 11:38:15

Consignes de sécurité La méthode de fixation indiquée ne doit pas faire usage d’adhésifs car ces derniers ne sont pas considérés comme un moyen de fixation fiable.

Consignes de sécurité

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, uniquement s’ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l’appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par un enfant sans surveillance. Maintenez l’appareil et son cordon hors de la portée des enfants âgés de moins de 8 ans. Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l’intérieur du four. AVERTISSEMENT : Les parties accessibles peuvent devenir très chaudes pendant l’utilisation. Les enfants en bas âge doivent être tenus à l’écart. N’utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la vitre de la porte du four ; ils pourraient en rayer la surface et, par conséquent, casser le verre. Si le four est équipé d’une fonction de nettoyage, retirez tous les accessoires du four ainsi que les grosses projections des parois de l’appareil avant de lancer le nettoyage. La fonction de nettoyage dépend du modèle.

Si le four est équipé d’une fonction de nettoyage, tenez les enfants éloignés de l’appareil pendant l’opération afin d’éviter qu’ils ne se brûlent sur la porte. Pour les appareils utilisant le processus de nettoyage par pyrolyse, certains animaux (en particulier les oiseaux) peuvent être sensibles aux fumées et aux variations de température locale causées par le processus de nettoyage par pyrolyse. Pendant ce processus, l’appareil doit donc être déplacé dans un endroit approprié bien ventilé. Aérez la pièce pendant et après le processus de nettoyage par pyrolyse. La fonction de nettoyage dépend du modèle. Utilisez uniquement la sonde thermique recommandée pour ce four. (Modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé. AVERTISSEMENT : Afin d’éviter tout risque d’électrocution, veillez à ce que l’appareil soit hors tension avant de procéder au remplacement de l’ampoule. L’appareil ne doit pas être installé derrière une porte décorative, afin d’éviter tout risque de surchauffe. AVERTISSEMENT : L’appareil et ses pièces accessibles deviennent très chauds pendant l’utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil s’ils sont sans surveillance.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 4

2022-09-30 �� 11:38:15

ATTENTION : Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson rapide doit être sous surveillance continue.

Si la cartouche est fissurée ou cassée, ne l’utilisez pas et contactez le centre de dépannage le plus proche. (Modèle avec fonction de nettoyage à la vapeur ou en phase vapeur uniquement)

Lors de l’utilisation du four, la porte ou la surface extérieure peut devenir chaude.

Pendant le fonctionnement du four, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu’ils n’aient eu le temps de refroidir.

Lors de l’utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Les surfaces sont susceptibles de devenir chaudes pendant l’utilisation.

Ne rangez jamais de matériaux inflammables dans le four.

ATTENTION Si le four a été endommagé pendant le transport, ne le branchez pas. Ce four doit être relié à la prise d’alimentation secteur uniquement par un électricien qualifié. En cas de défaut ou de dommage constaté sur l’appareil, ne tentez pas de le faire fonctionner.

Les surfaces du four deviennent chaudes lorsque l’appareil fonctionne à une température élevée de façon prolongée. Pendant la cuisson, soyez prudent en ouvrant la porte du four car l’air chaud et la vapeur s’en échappent rapidement. Lorsque vous cuisinez des plats à base d’alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s’enflammer. Pour votre sécurité, ne nettoyez jamais l’appareil à l’aide d’un nettoyeur haute pression (eau ou vapeur). Lorsque vous utilisez l’appareil, veillez à ce que les enfants ne s’en approchent pas. Pour la cuisson d’aliments surgelés (ex. : pizzas), il convient d’utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. Ne versez pas d’eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d’être endommagée. La porte du four doit être fermée pendant la cuisson des aliments. Ne recouvrez pas le fond du four de papier aluminium et n’y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d’être endommagées et vos aliments peuvent de ne pas cuire convenablement.

Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un centre de dépannage SAMSUNG ou votre revendeur.

Le jus des fruits peut laisser des traces permanentes sur les surfaces émaillées du four.

Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four.

Veillez à ce que les enfants soient éloignés de la porte lors de son ouverture ou de sa fermeture car ils pourraient se cogner contre la porte ou se prendre les doigts dedans.

Le four doit être relié à une prise d’alimentation secteur au moyen d’un disjoncteur ou d’un fusible homologué. N’utilisez jamais d’adaptateur multiprise ou de rallonge.

Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite. Ne posez pas d’ustensiles sur la porte du four lorsque celle-ci est ouverte.

Ne marchez pas, ne vous appuyez pas, ne vous asseyez pas ou ne placez pas d’objets lourds sur la porte.

Il convient de mettre l’appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage.

N’ouvrez pas la porte de manière trop forte.

Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four.

AVERTISSEMENT : ne débranchez pas l’appareil de la prise d’alimentation secteur même une fois le processus de cuisson terminé.

Si l’appareil est équipé d’une fonction de cuisson à la vapeur ou en phase vapeur, ne le faites pas fonctionner si la cartouche d’alimentation en eau est endommagée. (Modèle avec fonction de nettoyage à la vapeur ou en phase vapeur uniquement)

Consignes de sécurité

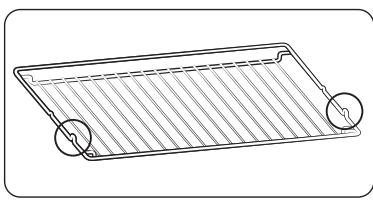

Insérez la grille métallique avec les pièces saillantes (freins sur les deux côtés) vers l'avant de sorte que celleci maintienne le support pour les charges importantes.

Ce four est réservé à la cuisson d’aliments dans le cadre d’un usage domestique uniquement.

AVERTISSEMENT : ne laissez pas la porte ouverte lorsque le four fonctionne.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 5

Consignes de sécurité Installation

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH, la directive DEEE, la norme relative aux batteries), rendez-vous sur : www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

FR Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON OU

À DÉPOSER EN MAGASIN AVERTISSEMENT Ce four doit être installé par un technicien qualifié. Le technicien est chargé du branchement du four sur la prise d’alimentation conformément aux règles de sécurité en vigueur dans votre région.

Accessoires fournis Assurez-vous que toutes les pièces et tous les accessoires sont inclus dans l’emballage de l’appareil. Si vous rencontrez un problème avec le four ou ses accessoires, contactez un service après-vente Samsung local ou le revendeur. Coup d’œil sur le four

À DÉPOSER EN DÉCHÈTERIE OU Fonction d’économie d’énergie automatique • Si l’utilisateur n’effectue aucune saisie pendant un certain temps lorsque l’appareil est en marche, ce dernier cesse de fonctionner et passe en état de veille. • Éclairage : Durant la cuisson, vous pouvez éteindre la lampe du four en appuyant sur le bouton « Éclairage du four ». Pour économiser l’énergie, l’éclairage du four s’éteint quelques minutes après le démarrage du programme de cuisson.

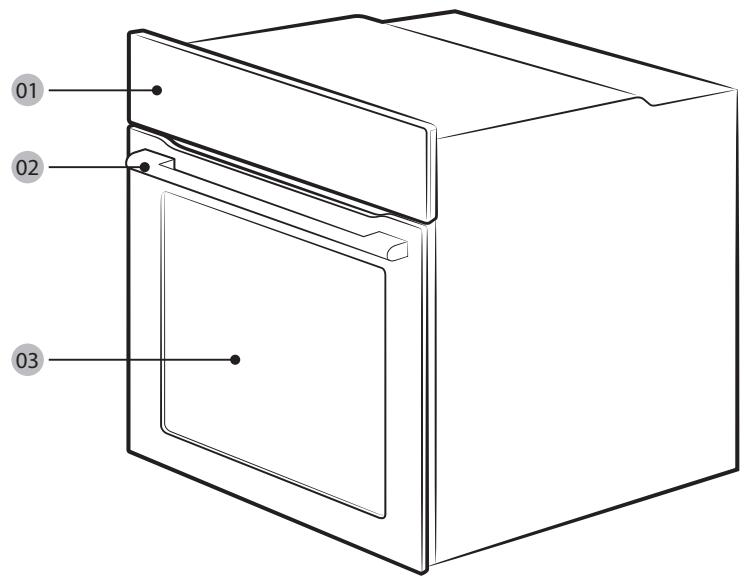

01 Tableau de commande

02 Poignée de la porte

2022-09-30 �� 11:38:15

Branchement électrique

Accessoires Le four est livré accompagné de plusieurs accessoires pour vous assister dans la préparation de différents types d’aliment.

Grille métallique pour plateau *

Plaque à pâtisserie *

Plateau très profond *

01 MARRON ou NOIR 02 BLEU ou BLANC

03 JAUNE et VERT Branchez le cordon du four dans une prise électrique. Si une prise de type à fiches n'est pas disponible en raison des limitations de courant autorisées, utilisez un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3 mm) pour que les normes de sécurité soient respectées. Utilisez un cordon d'alimentation d'une longueur suffisante, prenant en charge la spécification H05 RR-F ou H05 VV-F, de 1,5 à 2,5 mm² minimum.

Vérifiez les spécifications de puissance sur l'étiquette collée sur le four. Ouvrez le capot arrière du four à l'aide d'un tournevis, et retirez les vis sur le bornier. Puis, connectez les fils d'alimentation sur les bornes correspondantes. La borne ( ) est conçue pour la mise à la terre. Branchez tout d'abord les fils jaune et vert (mise à la terre), qui doivent être plus longs que les autres. Si vous utilisez une prise de type à fiches, celle-ci doit demeurer accessible lorsque le four est installé. Samsung ne sera pas tenue responsable d'accidents provoqués par une absence de mise à la terre ou une mise à la terre défectueuse.

Sonde thermique * REMARQUE • La disponibilité des accessoires accompagnés d’un astérisque (*) dépend du modèle du four.

AVERTISSEMENT Ne marchez pas ni ne vrillez pas les câbles durant l’installation, et maintenez-les éloignés des parties du four émettant de la chaleur.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 7

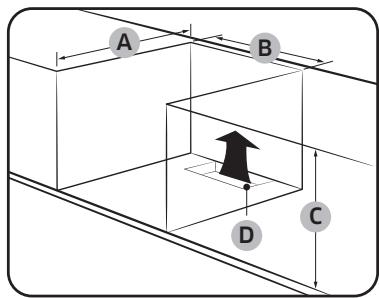

Installation Montage dans un meuble Si le four est installé dans un meuble encastrable, ce dernier doit posséder des surfaces en plastique et des parties adhésives résistant à une température maximale de 90 °C. Samsung ne sera pas tenue responsable des dommages subis par le meuble à cause de la chaleur émise par le four. Le four doit être correctement ventilé. En vue de la ventilation, laissez un interstice d’environ 50 mm entre la tablette inférieure du meuble et la paroi de soutien. Si le four est installé sous une table de cuisson, respectez les instructions d’installation de cette dernière.

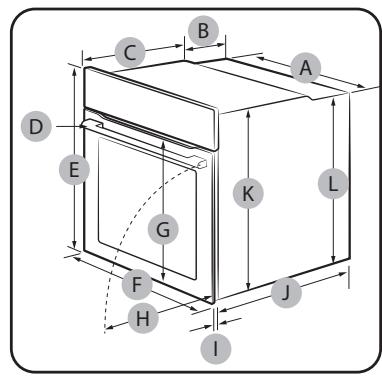

C D Dimensions requises pour l’installation Four (mm)

460 minimum x 50 minimum

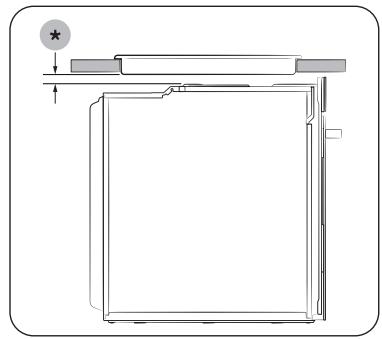

Installation avec une table de cuisson Pour installer une table de cuisson sur le four, consultez les instructions d'installation de cette dernière pour connaître l'espace d'installation requis ( ).

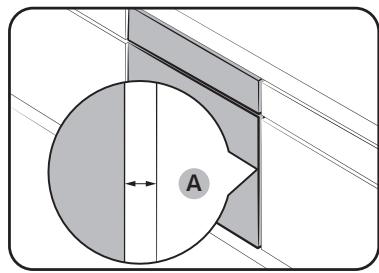

REMARQUE Montage du four Assurez-vous de laisser un interstice (A) d'au moins 5 mm entre le four et chacun des côtés du meuble.

Meuble sous évier (mm)

Le meuble encastrable doit avoir des orifices d'aération (E) pour ventiler de la chaleur et faire circuler l'air.

E A REMARQUE • Le meuble encastrable doit avoir des orifices d'aération (D) pour ventiler de la chaleur et faire circuler l'air. • La hauteur minimum requise (C) est pour l'installation du four seul.

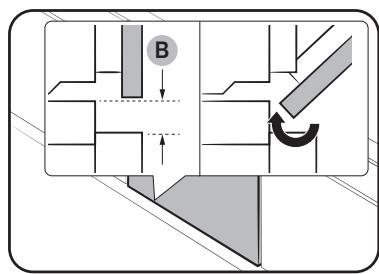

B Ménagez un espace d'au moins 3 mm (B) de sorte que la porte puisse s'ouvrir et se fermer parfaitement.

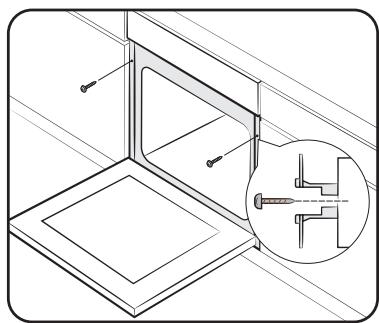

Avant de commencer Placez le four dans le meuble et fixez-le fermement des deux côtés en utilisant 2 vis.

Paramétrage initial Lorsque vous mettez le four sous tension pour la première fois, l'heure par défaut « 12:00 » s'affiche à l'écran où l'élément Heure (« 12 ») clignote. Suivez les étapes ci-dessous pour régler l'heure actuelle. 1. Lorsque l'élément Heure clignote, tournez le cadran des valeurs (le cadran côté droit) pour régler l'heure, puis appuyez sur OK pour passer sur l'élément Minute. 2. Lorsque l'élément Minute clignote, tournez le cadran des valeurs pour régler les minutes, puis appuyez sur OK.

Une fois l’installation terminée, retirez le film protecteur, les adhésifs et autre matériau d’emballage, et sortez les accessoires fournis présents à l’intérieur du four. Pour retirer le four du meuble, débranchez tout d’abord le cordon d’alimentation puis retirez les 2 vis de chaque côté du four.

Pour changer l'heure actuelle après ce réglage initial, maintenez enfoncé le bouton pendant 3 secondes et suivez les étapes ci-dessus.

AVERTISSEMENT Le four nécessite une ventilation pour un fonctionnement normal. N’obstruez en aucun cas les orifices de ventilation. REMARQUE L’aspect réel du four peut différer de celui du modèle.

Odeur du four neuf Avant d'utiliser le four pour la première fois, nettoyez l'intérieur du four pour retirer l'odeur du four neuf. 1. Retirez tous les accessoires de l'intérieur du four. 2. Faites fonctionner le four en mode Cuisson par convection à 200 °C ou Cuisson traditionnelle à 200 °C durant une heure. Cela permettra de brûler toutes les substances de fabrication présentes dans le four. 3. Une fois terminé, éteignez le four.

Mécanisme de sécurité intelligent Si vous ouvrez la porte alors que le four fonctionne, l'éclairage du four s'allume et le ventilateur ainsi que les éléments chauffants cessent de fonctionner. Cela a pour but d'éviter les blessures ainsi que les pertes d'énergie inutiles. Lorsque cela se produit, fermez simplement la porte et le four continue de fonctionner normalement car il ne s'agit pas d'une défaillance du système.

Rails télescopiques *

Utilisez la plaque des rails télescopiques pour insérer le plateau comme suit : 1. Étirez la plaque des rails hors du four. 2. Placez le plateau sur la plaque des rails et glissez la plaque dans le four. 3. Fermez la porte du four.

La sonde thermique mesure la température à l'intérieur de la viande à cuire. Utilisez uniquement la sonde thermique livrée avec le four.

Lors de la première utilisation, nettoyez les accessoires minutieusement avec de l'eau chaude, un produit de nettoyage et un chiffon propre et doux. 05 04 03 02 01

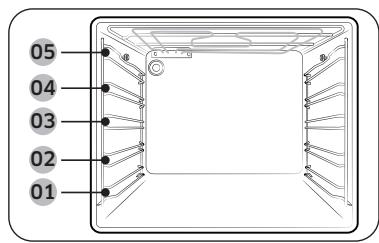

02 Niveau 2 04 Niveau 4

REMARQUE La disponibilité des accessoires accompagnés d'un astérisque (*) dépend du modèle du four.

01 Niveau 1 03 Niveau 3 05 Niveau 5

• Insérez les accessoires dans leur position correcte à l'intérieur du four. • Laissez au moins un espace de 1 cm entre l'accessoire et le fond du four ainsi qu'entre chacun des accessoires. • Soyez prudent lorsque vous retirez les ustensiles et/ ou les accessoires chauds du four. Les plats ou les accessoires chauds peuvent provoquer des brûlures. • Les accessoires peuvent se déformer lorsqu'ils montent en température. Une fois refroidis, ils retrouveront leur aspect d'origine et leurs performances.

Utilisation de base Pour un meilleur résultat de cuisson, familiarisez-vous avec l'utilisation de chacun des accessoires. Grille métallique

La grille métallique est conçue pour griller et rôtir. Insérez la grille métallique avec les pièces saillantes (freins sur les deux côtés) vers l'avant

Grille métallique pour plateau *

Elle est utilisée avec le plateau dans le but d'éviter que les liquides ne gouttent sur le fond du four.

Plaque à pâtisserie *

La plaque à pâtisserie (profondeur : 20 mm) est utilisée pour cuire les gâteaux, les cookies et autres pâtisseries. Positionnez le côté incliné vers l'avant.

Le plateau universel (profondeur : 30 mm) est utilisé pour la cuisson et le rôtissage. Utilisez le plateau métallique dans le but d'éviter que les liquides ne gouttent sur le fond du four. Positionnez le côté incliné vers l'avant.

Plateau très profond *

Le plateau très profond (profondeur : 50 mm) est utilisé pour rôtir avec ou sans le plateau métallique. Positionnez le côté incliné vers l'avant.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 11

Opérations Tableau de commande

Le tableau en façade est disponible dans une vaste gamme de matériaux et de couleurs. A des fins d'amélioration de la qualité, l'aspect réel du four est sujet à modification sans préavis.

Il est fréquent de changer la température par défaut et/ou la durée de cuisson parmi tous les modes de cuisson. Suivez les étapes ci-dessous pour régler la température et/ou la durée de cuisson pour le mode de cuisson sélectionné. Température

01 Sélecteur de mode

Tournez-le pour sélectionner un mode de cuisson ou la fonction.

Permet de régler la température.

Appuyez sur ce bouton pour régler la durée de cuisson.

04 OK Permet de confirmer vos paramètres.

05 Éclairage du four (

1. Tournez le sélecteur de mode pour choisir un mode ou une fonction. La température par défaut de chaque sélection apparaît.

Appuyez sur ce bouton pour allumer ou éteindre l'éclairage du four. L'éclairage du four s'allume automatiquement lorsque le four se met en marche. Et il s'éteint automatiquement après une certaine période d'inactivité afin d'économiser l'énergie. Sécurité enfants : afin d'éviter tout accident, la fonction Sécurité enfants désactive toutes les commandes. Mais vous pouvez éteindre en tournant le sélecteur de mode sur Arrêt. Appuyez sur le bouton pendant 3 secondes pour activer, ou appuyez à nouveau pendant 3 secondes pour désactiver le verrouillage sur le panneau de commande.

Permet d'afficher les informations nécessaires concernant les modes ou les paramètres sélectionnés.

07 Molette de sélection de la valeur

Utilisez la molette de sélection de la valeur pour : • Régler le temps de cuisson ou la température. • Choisir un élément secondaire des menus principaux : Nettoyage, Cuisson automatique, Fonction spéciale ou Gril. • Choisissez une quantité pour les programmes Cuisson automatique.

2. Tournez la molette de sélection de la valeur pour régler la température souhaitée.

3. Appuyez sur OK pour confirmer vos modifications.

REMARQUE Si vous ne procédez à aucun réglage pendant quelques secondes, le four démarre automatiquement la cuisson avec les paramètres par défaut. Pour modifier la température réglée, appuyez sur le bouton et suivez les étapes ci-dessus.

Pour effacer la durée de cuisson 1. Tournez le sélecteur de mode pour choisir un mode ou une fonction.

Vous pouvez effacer la durée de cuisson. Cela s'avère utile si vous souhaitez arrêter le four manuellement à tout moment durant le processus. 1. Lorsque la cuisson est en cours, appuyez sur pour afficher le temps de cuisson restant.

2. Appuyez sur le bouton , puis tournez la molette de sélection de la valeur pour régler la durée souhaitée. Vous pouvez régler la durée sur 23 heures et 59 minutes maximum.

2. Tournez la molette de sélection de la valeur pour régler la durée de cuisson sur « 00:00 ».

3. Appuyez sur OK pour confirmer vos modifications. 3. Appuyez sur OK. Sans informations de durée, le four continue la cuisson aux températures réglées. Opérations

REMARQUE • Vous pouvez cuire sans régler le temps de cuisson si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier le temps de cuisson réglé, appuyez sur le bouton et suivez les étapes ci-dessus.

REMARQUE Si vous avez annulé la durée de cuisson, vous devez arrêter le four manuellement une fois la cuisson terminée. Pour arrêter la cuisson 1. Lorsque la cuisson est en cours, tournez simplement le sélecteur de mode sur « ».

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 13

2022-09-30 �� 11:38:18

Opérations Mode de cuisson

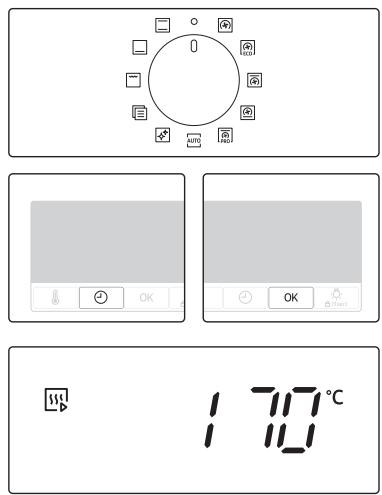

Modes de cuisson 1. Tournez le sélecteur de mode pour choisir un mode ou une fonction.

Mode Cuisson par convection

2. Réglez le temps de cuisson et/ou la température si nécessaire. Pour en savoir plus, reportez-vous à la section Paramètres communs.

REMARQUE Température suggérée (°C)

L'élément chauffant postérieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour la cuisson et le rôtissage sur différents niveaux en même temps. 30 à 250

Convection Éco Le four commence le préchauffage avec l'icône jusqu'à ce que la température interne atteigne la température cible. Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson.

Plage de température (°C)

Le mode Convection Éco utilise le système de chauffe optimisé, vous pouvez ainsi économiser de l'énergie durant la cuisson de vos plats. Les durées de cuisson augmentent légèrement, mais les résultats de cuisson restent les mêmes. Notez que ce mode ne nécessite pas de préchauffage. REMARQUE Le mode de chauffage Convection Éco est utilisé pour déterminer la classe de rendement énergétique conformément à la norme EN60350-1. 40 à 250

Chaleur par le haut + Convection

Vous pouvez modifier la durée de cuisson et/ou la température pendant la cuisson. Chaleur par le bas + Convection

L'élément chauffant supérieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour le rôtissage nécessitant un dessus croustillant (par exemple, la viande ou les lasagnes). 40 à 250

L'élément chauffant inférieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour les pizzas, le pain ou les gâteaux. 80 à 200

Le Rôtissage Pro lance un cycle de préchauffage automatique jusqu'à ce que la température du four atteigne 220 °C. L'élément chauffant supérieur et le ventilateur de convection commencent alors de fonctionner pour faire saisir les aliments comme la viande. Une fois saisie, la viande est cuite à basse température. Utilisez ce mode pour le bœuf, la volaille ou le poisson.

Plage de température (°C)

Température suggérée (°C)

Cuisson traditionnelle

La chaleur est générée au moyen des éléments chauffants supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de la plupart des types de plats.

L'élément chauffant inférieur génère de la chaleur. Utilisez ce mode à la fin de la cuisson traditionnelle ou de la cuisson pour faire dorer le fond d'une quiche ou d'une pizza.

Le gril à grande surface émet de la chaleur. Utilisez ce mode pour faire brunir en surface les aliments (la viande, les lasagnes ou les gratins par exemple).

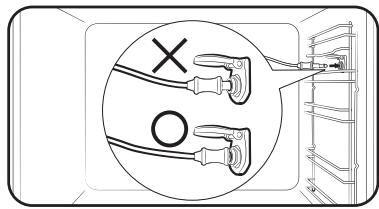

2. Branchez le connecteur de la sonde dans la prise sur la paroi latérale droite. Vérifiez que vous voyez le voyant de la sonde thermique

150 3. Sélectionnez le mode de cuisson et la température. puis tournez 4. Appuyez à nouveau sur le bouton la Value dial (Molette de sélection de la valeur) pour régler la température de la sonde (entre 30 et 99 °C). • La cuisson s'arrêtera lorsque la température de la viande aura atteint la température réglée.

Cuisson avec la sonde thermique (modèles applicables uniquement) La sonde thermique mesure la température à l’intérieur de la viande pendant la cuisson. Lorsque la température atteint la valeur cible, le four s’arrête et achève la cuisson. • Utilisez uniquement la sonde thermique livrée avec le four. • Vous ne pouvez pas régler la durée de cuisson si la sonde thermique est insérée. 1. Insérez la pointe de la sonde thermique dans le centre de la viande à cuire. Assurez-vous que la poignée en caoutchouc n'est pas insérée.

5. Appuyez sur OK pour démarrer la cuisson. Le four termine la cuisson en émettant un signal sonore lorsque la température interne de la viande atteint la température réglée.

AVERTISSEMENT • Pour éviter de l’endommager, n’utilisez pas la sonde thermique avec un accessoire pointu. • Lorsque la cuisson est terminée, la sonde thermique devient très chaude. Pour éviter toute brûlure, utilisez des maniques pour retirer vos plats. REMARQUE Notez que tous les modes prennent en charge la sonde thermique. Si vous utilisez la sonde thermique avec des modes non applicables, le voyant du mode actuel clignote. Si cela se produit, retirez instantanément la sonde thermique.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 15

Opérations Fonction spéciale

Fonctions supplémentaires pour améliorer votre expérience de cuisine.

Pour les cuisiniers débutants, le four offre un total de 20 recettes de cuisson automatique. Bénéficiez de ces fonctions pour gagner du temps ou raccourcir votre courbe d'apprentissage. La durée et la température de cuisson seront ajustées en fonction du programme sélectionné et de la portion.

Tournez le sélecteur de mode pour sélectionner .

1. Tournez le sélecteur de mode pour sélectionner

Tournez la molette de sélection de la valeur pour sélectionner une fonction, puis appuyez sur OK. La température par défaut apparaît. Réglez le temps de cuisson et/ou la température si nécessaire. Reportez-vous à la section Common settings pour obtenir des détails.

2. Tournez la molette de sélection de la valeur pour sélectionner un programme, puis appuyez sur OK. La plage de poids (taille de la portion) disponible vous est présentée. 3. Utilisez la molette de sélection de la valeur pour régler la portion, puis appuyez sur OK pour commencer la cuisson.

Appuyez sur OK pour démarrer la fonction.

Plage de température (°C)

Température suggérée (°C)

Utilisez cette option uniquement pour maintenir chauds des aliments qui viennent juste d'être cuits.

Réchauffage d'assiette

Utilisez cette option pour garder les assiettes ou les plats au chaud.

REMARQUE • Certains des éléments dans les programmes Cuisson automatique incluent le préchauffage. Pour ces éléments, la progression du préchauffage est affichée. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour démarrer la fonction Cuisson automatique. • Pour plus d'informations, reportez-vous à la section Programmes de cuisson automatique dans ce manuel.

4. Utilisez un chiffon sec pour nettoyer l'intérieur du four.

Deux modes de nettoyage sont mis à votre disposition. Cette fonction vous permet de gagner du temps en éliminant la nécessité de procéder régulièrement au nettoyage manuel. La durée restante s'affiche à l'écran pendant ce processus. Fonction C1

Nettoyage par pyrolyse

Consignes Cette fonction est utile pour le nettoyage de salissures légères à la vapeur.

AVERTISSEMENT Le nettoyage par pyrolyse offre un nettoyage thermique à haute température. Elle consiste à brûler les résidus gras pour faciliter le nettoyage manuel.

N'ouvrez pas la porte avant la fin du cycle. L'eau à l'intérieur du four est très chaude et elle peut causer des brûlures.

REMARQUE Nettoyage vapeur Cette fonction est utile pour le nettoyage de salissures légères à la vapeur. 1. Versez 400 ml (3/4 de pinte) d'eau dans le fond du four et fermez la porte.

2. Tournez le sélecteur de mode pour sélectionner

3. Tournez la molette de sélection de la valeur pour sélectionner C 1 (Nettoyage vapeur), puis appuyez sur OK pour démarrer le nettoyage. La fonction de nettoyage vapeur dure 26 minutes.

• En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé d'éliminer la saleté incrustée à l'aide d'un agent de nettoyage avant d'activer la fonction de Nettoyage à la vapeur. • Laissez la porte du four entrouverte lorsque le cycle est terminé. Cela permet de bien laisser sécher la surface émaillée intérieure. • Tant que le four est chaud à l'intérieur, le nettoyage automatique n'est pas activé. Attendez que le four refroidisse, puis réessayez. • Ne versez pas d'eau sur le dessous en forçant. Faites-le doucement. Sinon, de l'eau pourrait déborder vers l'avant. Nettoyage par pyrolyse Le nettoyage par pyrolyse offre un nettoyage thermique à haute température. Elle consiste à brûler les résidus gras pour faciliter le nettoyage manuel. 1. Retirez tous les accessoires, y compris les rails latéraux, et enlevez à la main les grosses impuretés à l'intérieur du four. Sinon, elles peuvent générer des flammes lors du cycle de nettoyage, et entraîner un incendie. 2. Tournez le sélecteur de mode pour sélectionner .

Cuisiner intelligemment 3. Tournez la molette de sélection de la valeur pour sélectionner Nettoyage par pyrolyse (C 2), puis appuyez sur OK.

4. Tournez la molette de sélection de la valeur pour sélectionner une durée de nettoyage à partir de 3 niveaux : 1 h 50 min, 2 h 10 min et 2 h 30 min. 5. Appuyez sur OK pour démarrer le nettoyage. 6. Une fois terminé, patientez jusqu'à ce que le four refroidisse puis nettoyez le long des bords de la porte à l'aide d'un chiffon humide.

Cuisiner intelligemment

ATTENTION • Ne touchez pas le four car il devient très chaud pendant le cycle. • Pour éviter tout accident, éloignez les enfants du four. • Une fois que le cycle est terminé, ne mettez pas hors tension lorsque le ventilateur de refroidissement est en train de refroidir le four. REMARQUE • Une fois que le cycle commence, le four devient chaud à l'intérieur. Ensuite, la porte du four se verrouille pour des raisons de sécurité. Une fois que le cycle est terminé et que le four a refroidi, la porte se déverrouille. • Assurez-vous de vider le four avant de procéder au nettoyage. Les accessoires peuvent être déformés à cause des températures élevées à l'intérieur du four.

Cuisson manuelle AVERTISSEMENT concernant l'acrylamide L'acrylamide produite lors de la cuisson d'aliments contenant des féculents tels que les chips, les frites et le pain peut générer des problèmes de santé. Il est recommandé de cuire ces aliments à basses températures et d'éviter toute surchauffe, d'éviter de rendre les aliments trop croustillants ou de les faire brûler. REMARQUE • Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson. • Lors de l'utilisation du mode Gril Éco, placez les aliments au centre du plateau accessoire. Conseils concernant les accessoires Votre four est livré avec un nombre ou des types d'accessoires différents. Vous pouvez trouver que certains accessoires sont manquants par rapport au tableau ci-dessous. Cependant, même si vous n'êtes pas en possession des accessoires exacts spécifiés dans ce guide de cuisson, vous pouvez poursuivre en utilisant ceux que vous avez déjà et obtenir les mêmes résultats. • La plaque à pâtisserie et le plateau universel sont interchangeables. • Lors de la cuisson d'aliments gras, il est recommandé de placer un plateau sous la grille métallique pour collecter les résidus d'huile. Si vous possédez la grille métallique pour plateau, vous pouvez l'utiliser avec le plateau. • Si vous possédez le plateau universel ou le plateau très profond, ou les deux, il est préférable d'utiliser celui qui est le plus profond pour la cuisson d'aliments gras.

Son • Pour désactiver le son, appuyez sur (icône de température) pendant 3 secondes. • Pour réactiver le son, appuyez à nouveau dessus pendant 3 secondes. • L'option sélectionnée clignote. 18 Français

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 18

2022-09-30 �� 11:38:20

Nous vous recommandons de préchauffer le four pour de meilleurs résultats. Aliment Biscuit de Savoie Gâteau marbré Tarte Gâteau à base de levure avec garniture sablée aux fruits

Grille métallique, moule Ø 25 à 26 cm

Grille métallique, moule à kouglof

Grille métallique, moule à tarte Ø 20 cm

Grille métallique, moule Ø 20 cm

Surlonge de bœuf, 1 kg

Grille métallique + plateau universel

Longe de veau désossée, 1,5 kg

Grille métallique + plateau universel

Grille métallique + plateau universel

Grille métallique + plateau universel

Gigot d'agneau sur l'os, 1 kg

Grille métallique + plateau universel

Grille métallique, plat à four 22 à 24 cm

Grille métallique, coupelles à soufflé

Gâteau aux pommes à pâte levée

Poulet entier, 1,2 kg *

Grille métallique + plateau universel

Pizza maison, 1 à 1,2 kg

Grille métallique + plateau universel

Grille métallique + plateau universel

Grille métallique, plat à four 22 à 24 cm

Petite dinde entière, 5 kg

Grille métallique + plateau universel

Grille métallique, plat à four 22 à 24 cm

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + plateau universel

Pommes de terre au four (coupées en deux), 0,5 kg

Grille métallique + plateau universel

Grille métallique + plateau universel

Grille métallique + plateau universel

Poisson 10 à 15 30 à 40

* Retournez après les 2/3 de la durée de cuisson.

* Retournez à mi-cuisson. Plat préparé surgelé Cuisiner intelligemment

Faire griller Nous vous recommandons de préchauffer le four pendant 5 à 10 minutes en utilisant la fonction Grand gril. Retournez à mi-cuisson. Aliment

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Frites au four surgelées

Croquettes surgelées

Rôtissage Pro Ce mode inclut un cycle de montée en température automatique jusqu’à 220 °C. Le système de chauffe supérieur et le ventilateur de convection fonctionnent durant le procédé de saisie de la viande. Cette étape est suivie d’une cuisson lente des aliments à la basse température de présélection. Ce procédé se déroule avec les systèmes de chauffe supérieur et inférieur activés. Ce mode convient à la cuisson des rôtis de viande et de volaille. Niveau

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Rôti d'agneau Magret de canard

Frites surgelées au four, 0,3 à 0,5 kg

Pommes de terre en morceaux surgelées, 0,3 à 0,5 kg

Filets de poisson, cuits, 0,4 à 0,8 kg

Grille métallique + plateau universel

Filets de poisson panés, panés, 0,4 à 0,8 kg

Grille métallique + plateau universel

Rôti de surlonge de bœuf, 0,8 à 1,2 kg

Grille métallique + plateau universel

Légumes grillés, 0,4 à 0,6 kg

Convection Éco Ce mode utilise le système de chauffe optimisé, vous pouvez ainsi économiser de l'énergie durant la cuisson de vos plats. Les temps de cette catégorie sont suggérés sans préchauffage avant cuisson afin d'accroître l'économie d'énergie. Vous pouvez augmenter ou diminuer la durée de cuisson et/ou la température selon vos préférences. Aliment

Crumble aux fruits, 0,8 à 1,2 kg

Pommes de terre en robe des champs, 0,4 à 0,8 kg

Saucisses, 0,3 à 0,5 kg

Grille métallique + Plateau universel

Cuisiner intelligemment Programmes de cuisson automatique

Le tableau ci-dessous répertorie les 20 programmes automatiques permettant de cuire traditionnellement, de rôtir et de confectionner des gâteaux. Veillez à respecter les quantités, les poids et les consignes associés à chaque mode de cuisson. Les modes et les durées de cuisson ont été pré-programmés pour plus de facilité. Vous trouverez certaines recettes pour les programmes automatiques dans votre manuel d'instructions. Les programmes de cuisson automatique 1 à 8, 18 et 19 incluent le préchauffage et affichent la progression du préchauffage. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour démarrer la fonction Cuisson automatique.

Utilisez toujours des maniques pour sortir vos aliments du four.

Gratin de pommes de terre

Préparez les lasagnes maison en utilisant un plat de 22 à 24 cm allant au four. Démarrez le programme, lorsque le signal sonore du préchauffage retentit, placez le plat au centre de la grille. 1,2 à 1,4

Préparez la pâte à quiche, placez-la dans un plat à quiche rond de 25 cm de diamètre. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, ajoutez la garniture et placez le plat au centre de la grille.

Préparez une tarte aux pommes dans un moule à pâtisserie rond en métal de 24 à 26 cm. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le moule au centre de la grille.

Côtelettes d'agneau rôties aux herbes

Préparez la pâte et versez-la dans un plat à gâteau métallique rectangulaire à revêtement noir (25 cm de long). Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le moule au centre de la grille.

Grille métallique + plateau universel

Assaisonnez le bœuf et laissez-le 1 heure au réfrigérateur. Placez-le sur la grille métallique, côté gras vers le haut. 0,4 à 0,6

Préparez la pâte et placez-la dans un moule à kouglof ou un moule Bundt rond en métal. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le moule au centre de la grille.

0,9 à 1,1 Rôti de surlonge de bœuf

Préparez la pâte et versez-la dans un moule à gâteau métallique rond à revêtement noir de 26 cm de diamètre. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le moule au centre de la grille.

Préparez le gratin de légumes frais en utilisant un plat de 22 à 24 cm allant au four. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le plat au centre de la grille. 1,0 à 1,5

Préparez le gratin de pommes de terre frais en utilisant un plat de 22 à 24 cm allant au four. Démarrez le programme et, lorsque le signal sonore de fin du préchauffage retentit, placez le plat au centre de la grille. Grille métallique

Grille métallique + plateau universel

Faites mariner les côtelettes d'agneau avec des herbes et des épices et placez-les sur la grille métallique.

Grille métallique + plateau universel

Frites au four surgelées

Grille métallique + plateau universel

0,3 à 0,6 0,6 à 0,9 A 18

0,6 à 0,8 Légumes grillés

Rincez et préparez les rondelles de courgette, l'aubergine, le poivron, l'oignon et les tomates cerise. Badigeonnez-les d'huile d'olive, de fines herbes et d'épices. Répartissez le tout uniformément sur le plateau. 0,6 à 0,8

Pommes de terre au four (coupées en deux)

Préparez une pizza maison avec la pâte levée et placez-la sur le plateau. Le poids inclut la pâte et la garniture (ex. : sauce, légumes, jambon et fromage). Démarrez le programme, lorsque le signal sonore du préchauffage retentit, insérez le plateau. 0,5 à 0,6

Fermentation de la pâte levée

Placez la pizza surgelée au centre de la grille métallique. Démarrez le programme, lorsque le signal sonore du préchauffage retentit, insérez la grille. Le premier réglage est adapté à la cuisson de pizza italienne fine, le second à celle de pizza épaisse. 0,8 à 1,0

Rincez et nettoyez les filets ou les steaks. Placez les filets sur la grille métallique, côté peau vers le haut. 0,4 à 0,6

Grille métallique + plateau universel

Préparez la pâte dans un bol, recouvrez d'un film étirable. Placez au centre de la grille. Le premier réglage est adapté à la cuisson de la pâte à pizza et à gâteau, le second à celle de la pâte à pain.

Rincez et nettoyez le poisson et placez-le tête-bêche sur la grille métallique. Ajoutez du jus de citron, du sel et des herbes à l'intérieur du poisson. Coupez la surface de la peau à l'aide d'un couteau. Badigeonnez d'huile et de sel. 0,4 à 0,6

Grille métallique + plateau universel

Répartissez uniformément les frites au four surgelées sur le plateau.

Faites mariner les escalopes et placez-les sur la grille métallique. 0,3 à 0,5

Poids (kg) 0,3 à 0,5

Rincez et nettoyez le poulet. Badigeonnez le poulet d'huile et saupoudrez d'épices. Placez-le côté poitrine vers le bas sur la grille métallique et retournez-le dès que le signal sonore retentit. 0,4 à 0,6

Coupez de grosses pommes de terre (200 g chacune) en deux dans le sens de la longueur. Placez-les sur le plateau, côté coupé vers le haut, puis badigeonnez-les d'un mélange d'huile d'olive, d'herbes et d'épices.

Conformément à la norme EN60350-1.

Faites préchauffer le four à vide pendant 5 minutes (toasts) ou pendant 10 minutes (burgers) en utilisant la fonction Grand gril.

1. Faire cuire Les types de cuisson recommandés sont valables pour un four préchauffé. Positionnez toujours le côté incliné des plateaux vers l’avant. Type d'aliment

Gâteaux de petite taille

Sablés Cuisiner intelligemment

1er 15 à 18 2ème 5 à 8

Grille métallique + Plateau universel (pour récupérer le jus de cuisson)

* Retournez après les 2/3 du temps de cuisson.

Grille métallique + Moule à fond amovible (à revêtement noir, Ø 26 cm)

Grille métallique + 2 moules à fond amovible ** (à revêtement noir, Ø 20 cm)

2, placés en diagonale

Plateau universel + Grille métallique + 2 moules à fond amovible *** (à revêtement noir, Ø 20 cm)

3. Rôtissage Temp. (°C)

Poulet entier * 1,3 à 1,5 kg

Grille métallique + Plateau universel (pour récupérer le jus de cuisson)

Poulet entier * 1,5 à 1,7 kg

Grille métallique + Plateau universel (pour récupérer le jus de cuisson)

* Retournez à mi-cuisson.

*A ugmentez la durée de cuisson de 5 minutes si vous cuisinez en mode Cuisson traditionnelle avec un récipient en verre (Ø 26 cm). ** P our faire cuire deux gâteaux, disposez-les sur la grille de la façon suivante : un moule dans le fond à gauche et un moule à l’avant à droite. *** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l’un au-dessus de l’autre. 24 Français

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 24

2022-09-30 �� 11:38:21

Entretien Nettoyage AVERTISSEMENT Assurez-vous que le four et les accessoires ont suffisamment refroidis avant de les nettoyer. N'utilisez pas de nettoyants abrasifs, de brosses dures, d'éponges ou de tampons à récurer, de laine de verre, de couteaux ou d'autres instruments abrasifs. Intérieur du four • Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. • Ne nettoyez jamais manuellement le joint d'étanchéité de la porte. • Afin de ne pas endommager les surfaces émaillées, utilisez uniquement un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.

REMARQUE Selon le modèle, les pièces catalytiques disposent d'un revêtement soit d'un seul côté, soit sur 3 côtés. Retrait de la porte Pour une utilisation normale, vous ne devez pas retirer la porte du four. Mais, si son retrait est nécessaire, par exemple à des fins de nettoyage, suivez ces instructions. ATTENTION La porte du four est lourde. 1. Ouvrez la porte et faites basculer les fixations des deux charnières complètement vers l'extérieur.

Parois externes du four Pour le nettoyage de l'extérieur du four, de la porte, de la poignée et de l'écran, utilisez un chiffon propre et un nettoyant doux ou de l'eau chaude savonneuse et séchez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. De la graisse et de la saleté peuvent subsister, en particulier autour de la poignée en raison de l'air chaud provenant de l'intérieur. Il est conseillé de nettoyer la poignée après chaque utilisation. 70°

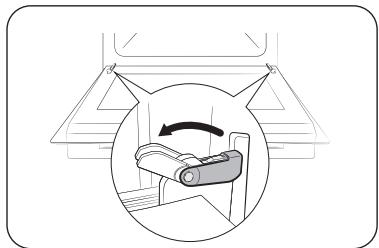

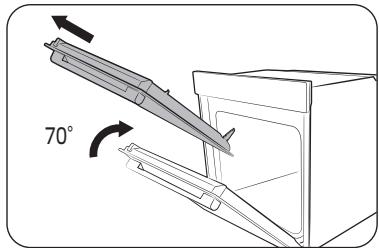

2. Faites remonter la porte d'environ 70°. Avec vos deux mains, saisissez les côtés de la porte du four au milieu et tirez-soulevez jusqu'à ce que les charnières puissent être dégagées.

Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'un torchon. Pour ôter les impuretés incrustées, faites tremper les accessoires utilisés dans de l'eau savonneuse pendant environ 30 minutes avant de le laver. Surface émaillée catalytique (modèles applicables uniquement) Les pièces amovibles sont munies d'une surface émaillée catalytique gris foncé. Elles peuvent être salies par de l'huile et de la graisse éclaboussées par l'air circulant durant le chauffage par convection. Toutefois, ces impuretés brûlent lorsque la température du four atteint ou dépasse 200 °C. 1. Retirez tous les accessoires du four. 2. Nettoyez l'intérieur du four. 3. Sélectionnez le mode Cuisson par convection et exécutez le cycle pendant une heure.

3. Une fois le nettoyage terminé, pour réinstaller la porte, recommencez les étapes 1 et 2 dans l'ordre inverse. La fixation sur la charnière doit être fermée sur les deux côtés.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 25

2022-09-30 �� 11:38:21

Entretien Retrait des vitres de la porte 01

La porte du four est équipée de 3 vitres juxtaposées, placées les unes contre les autres. Ces vitres peuvent être retirées pour le nettoyage.

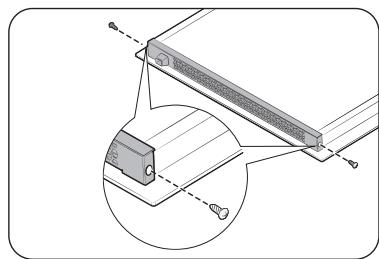

AVERTISSEMENT La porte du four doit être retirée du four pour nettoyer les vitres de la porte. 1. Retirez les 2 vis sur les côtés gauche et droit de la porte.

3. Une fois le nettoyage des vitres de la porte terminé, pour les réinstallez, recommencez les étapes 1 et 2 dans l'ordre inverse. À l'aide de l'image ci-dessus, vérifiez que les vitres sont installées aux bons emplacements.

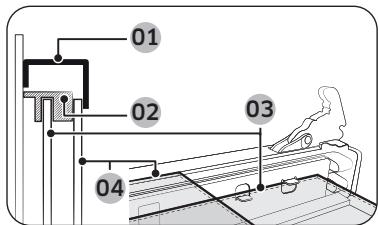

01 Cache 02 Caoutchoucs de guidage (à droite et à gauche) 03 Vitre 2 04 Vitre 1 REMARQUE

2. Détachez le cache et retirez les vitres 1 et 2 ainsi que les 2 caoutchoucs de guidage sur la porte.

Lors de la réinstallation de la vitre interne 1, veillez à ne pas utiliser la vitre 2 et à ne pas placer l'imprimé dans le sens indiqué ci-dessous. Collecteur d'eau Le collecteur d'eau ne collecte pas seule l'humidité excessive émanant de la cuisson mais il collecte également les résidus d'aliments. Le collecteur d'eau n'est pas amovible. Une fois que le four a refroidi après un processus de cuisson, essuyez l'eau présente sur le collecteur d'eau.

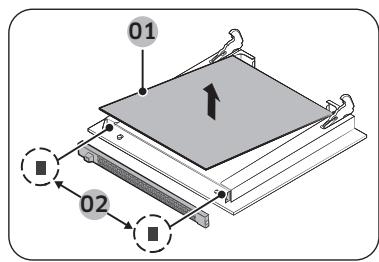

01 Vitre 1 02 2 caoutchoucs de guidage 01

AVERTISSEMENT En cas de fuite d'eau depuis le collecteur d'eau, contactez un centre de dépannage Samsung.

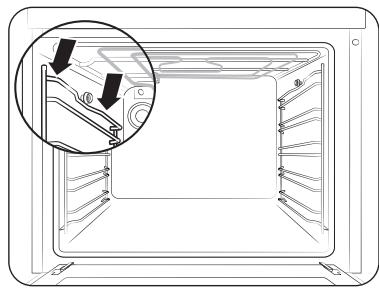

Retrait des rails latéraux (en fonction du modèle) 1. Appuyez au centre de la partie supérieure du rail latéral.

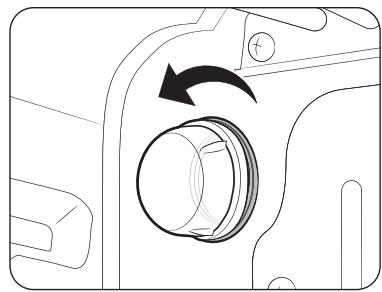

Ampoules 1. Retirez le cache en verre en le tournant dans le sens inverse des aiguilles d'une montre. 2. Remplacez l'ampoule. 3. Nettoyez le cache en verre. 4. Une fois terminé, suivez l'étape 1 ci-dessus dans l'ordre inverse pour réinsérer le cache en verre.

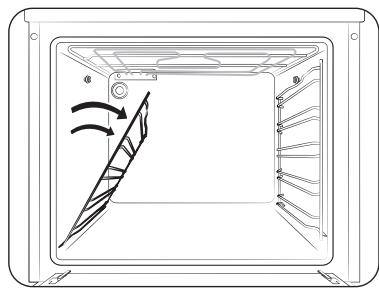

2. Faites tourner le rail latéral d'environ 45°.

AVERTISSEMENT Entretien

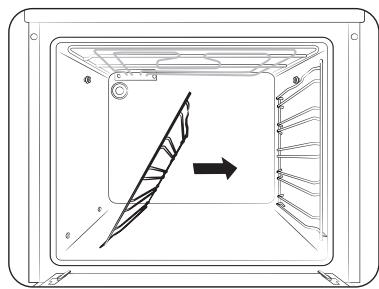

3. Tirez sur le rail latéral et retirez-le des deux orifices inférieurs.

• Avant de remplacer une ampoule, éteignez le four et débranchez le cordon d'alimentation. • Utilisez uniquement des ampoules de 25 à 40 W/220 à 240 V, résistant à une chaleur de 300 °C. Vous pouvez acheter des ampoules approuvées dans votre centre de dépannage Samsung le plus proche. • Utilisez toujours un chiffon sec lorsque vous manipulez une ampoule halogène. Cela permet d'éviter que l'ampoule ne soit pas abîmée par des empreintes de doigts ou de la transpiration, ce qui réduirait sa durée de vie.

REMARQUE Le four fonctionne sans que les grilles latérales et les grilles ne soient installées.

NV68A1170BS_EF_DG68-01366B-01_FR+NL+DE.indb 27

Dépannage Points à contrôler

Si vous rencontrez un problème avec votre four, consultez tout d’abord le tableau ci-dessous et essayez les suggestions. Si le problème persiste, contactez un centre de dépannage Samsung local. Problème

Le four n'est pas sous tension.

• En cas de coupure de courant

• Vérifiez s'il est sous tension.

L'extérieur du four est trop chaud lors du fonctionnement.

• Si le four est installé à un endroit qui n'est pas bien ventilé

• Maintenez les espaces spécifiés dans le guide d'installation du produit.

La porte ne peut pas être ouverte correctement.

• S'il y a des résidus d'aliments coincés entre la porte et l'intérieur de l'appareil

• Nettoyez le four correctement puis ouvrez à nouveau la porte.

L'éclairage intérieur est faible ou ne s'allume pas.

• Si l'ampoule s'allume puis s'éteint

• L'ampoule s'éteint automatiquement après un certain laps de temps pour économiser de l'énergie. Vous pouvez la rallumer en appuyant sur le bouton d'éclairage du four.

• Si l'ampoule est recouverte de corps étrangers lors de la cuisson

• Nettoyez l'intérieur du four puis vérifiez.

Une décharge électrique se produit sur le four.

• Si l'alimentation n'est pas correctement mise à la terre • Si vous utilisez une fiche sans mise à la terre

• Vérifiez si l'alimentation n'est pas correctement mise à la terre.

• Dans certains cas, il se peut qu'il y ait de l'eau ou de la vapeur selon les aliments. Il ne s'agit pas d'un dysfonctionnement de l'appareil.

• Laissez le four refroidir puis essuyez avec un chiffon sec.

• S'il y a des corps étrangers entre les boutons

• Retirez les corps étrangers et réessayez.

• Modèle tactile : s'il y a de l'humidité sur l'extérieur

• Retirez l'humidité et réessayez.

• Si la fonction de verrouillage est réglée

• Vérifiez si la fonction de verrouillage est réglée.

L'heure n'est pas affichée.

• En cas de coupure de courant

• Vérifiez s'il est sous tension.

Le four ne fonctionne pas.

• En cas de coupure de courant

• Vérifiez s'il est sous tension.

Le four s'arrête en cours de fonctionnement.

• S'il est débranché de la prise d'alimentation

• Remettez-le sous tension.

L'appareil s'éteint lors du fonctionnement.

• Si la cuisson continue dure longtemps

• Après une longue cuisson, laissez le four refroidir.

• Si le ventilateur de refroidissement ne fonctionne pas

• Écoutez le bruit émis par le ventilateur de refroidissement.

• Si le four est installé à un endroit qui n'est pas bien ventilé

• Maintenez les espaces spécifiés dans le guide d'installation du produit.

Il y a de la vapeur à travers une fissure dans la porte.

• Lors de l'utilisation de plusieurs fiches d'alimentation dans la même prise

• Utilisez une seule fiche.

Il reste de l'eau dans votre four.

Les boutons ne peuvent pas être réinitialisés correctement.

Dépannage 28 Français

• La luminosité varie en fonction des changements de la puissance d'alimentation.

• Les changements de puissance d'alimentation durant la cuisson ne sont pas des dysfonctionnements ; il n'y a pas lieu de s'inquiéter.

La cuisson est terminée, mais le ventilateur de refroidissement fonctionne toujours.

• Le ventilateur fonctionne automatiquement pendant un certain laps de temps pour ventiler l'intérieur du four.

• Ceci n'est pas un dysfonctionnement de l'appareil, il n'y a pas lieu de s'inquiéter.

Le four ne chauffe pas.

• Si la porte est ouverte

• Fermez la porte et redémarrez.

• Si les commandes du four n'ont pas été correctement configurées

• Reportez-vous au chapitre sur le fonctionnement du four et réinitialisez le four.

• Si le fusible de votre habitation a sauté ou si le disjoncteur a été déclenché.

• Remplacez le fusible ou réenclenchez le disjoncteur. Si ce problème se reproduit fréquemment, contactez un électricien.

• Lors de la première utilisation

• De la fumée peut s'échapper du système de chauffe lorsque vous utilisez le four pour la première fois. Ceci n'est pas un dysfonctionnement, et si vous lancez le four 2 ou 3 fois, cela ne devrait plus arriver.

De la fumée s'échappe lors du fonctionnement.

• S'il y a des aliments sur le système de chauffe

• Laissez le four refroidir suffisamment et retirez les aliments du système de chauffe.

Il y a une odeur de brûlé ou de plastique lorsque vous utilisez le four.

• En cas d'utilisation de récipients en plastique ou autres ne résistant pas à la chaleur

• Utilisez des récipients en verre adaptés à de hautes températures.

Le four ne cuit pas correctement.

• Si la porte est souvent ouverte durant la cuisson

• N'ouvrez pas fréquemment la porte sauf si vous cuisez des aliments qui doivent être retournés. Si la porte est fréquemment ouverte, la température intérieure sera inférieure et cela affectera les résultats de votre cuisson.

Lors du nettoyage par pyrolyse, le four est chaud.

• Ceci est dû au fait que le nettoyage par pyrolyse utilise de hautes températures.

• Ceci n'est pas un dysfonctionnement de l'appareil, il n'y a pas lieu de s'inquiéter.

Il y a une odeur de brûlé lors du nettoyage par pyrolyse.

• Le nettoyage par pyrolyse utilise des températures élevées. Il se peut donc que vous sentiez une odeur de brûlé due aux résidus d'aliments.

• Ceci n'est pas un dysfonctionnement de l'appareil, il n'y a pas lieu de s'inquiéter.

Le nettoyage vapeur ne fonctionne pas.

• Ceci est dû à une température trop élevée.

• Laissez le four refroidir puis utilisez-le.

Le mode Double cuisson ne fonctionne pas.

• Si la plaque séparatrice n'est pas correctement assemblée

• Insérez correctement la plaque séparatrice et utilisez le four.

Le mode Unique ne fonctionne pas.

• Si la plaque séparatrice est insérée dans le four.

• Sortez la plaque séparatrice et utilisez le four.

La luminosité à l'intérieur du four varie.

Caractéristiques techniques

SAMSUNG s'efforce sans cesse d'améliorer ses produits. Les caractéristiques et le mode d'emploi de cet appareil peuvent être modifiés sans préavis.

Si le four ne fonctionne pas correctement, un code d'information apparaîtra à l'écran. Vérifiez le tableau ci-dessous et essayez les suggestions proposées. Code C-d1

3 600 à 3 900 W Puissance connectée maximale Dimensions (l x H x P)

Dysfonctionnements du verrouillage de la porte

Capacité Dysfonctionnements du capteur

Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n'est pas résolu, contactez un centre de dépannage.

Caractéristiques techniques et annexe

Se produit uniquement lors de la lecture/l'écriture

S'il n'y a pas de communication entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire

Se produit lorsqu'un problème de communication est maintenu entre IC tactile <-> Micom principal ou secondaire

Éteignez le four et redémarrez-le. Si le problème continue, débranchez le four pendant environ 30 secondes puis rebranchez-le. Si le problème n'est pas résolu, contactez un centre de dépannage.

Problème du bouton Se produit lorsqu'un bouton est actionné puis maintenu enfoncé pendant un certain laps de temps.

Nettoyez les boutons et assurez-vous qu'il n'y a pas d'eau autour d'eux. Éteignez le four et réessayez. Si le problème persiste, contactez un centre de dépannage Samsung local.

Dispositif d'arrêt de sécurité Le four a continué de fonctionner à la température définie pendant une période prolongée. • En-dessous de 105 °C - 16 heures • De 105 °C à 240 °C - 8 heures • De 245 °C à la température maximale - 4 heures

Il ne s'agit pas d'un dysfonctionnement du système. Éteignez le four et retirez les aliments. Ensuite, réessayez normalement.

Net (avec tous les accessoires)

Fiche technique de l'appareil SAMSUNG Identification du modèle Indice d’efficacité énergétique par cavité (EEI cavité) Classe d'efficacité énergétique par cavité Consommation d’énergie (électricité) requise pour chauffer une charge normalisée dans une cavité d’un four électrique au cours d’un cycle en mode conventionnel par cavité (énergie électrique finale) (EC cavité électrique) Consommation d’énergie requise pour chauffer une charge normalisée dans une cavité d’un four électrique au cours d’un cycle en chaleur tournante par cavité (énergie électrique finale) (EC cavité électrique) Nombre de cavités Source de chaleur par cavité (électricité ou gaz) Volume par cavité (V) Type de four Masse de l’appareil (M)

SAMSUNG NV68A1170**, NV68A1172** 95,2 A

0,80 kWh/cycle 1 électricité 68 L Encastrable 35,3 kg

Données déterminées conformément à la norme EN 60350-1 et aux règlements de la Commission européenne (UE) N°65/2014 et (UE) N°66/2014. Caractéristiques techniques et annexe

Conseils pour économiser de l'énergie • Au cours de la cuisson, la porte du four doit être fermée sauf lorsque vous retournez les aliments. Veuillez ne pas ouvrir trop souvent la porte au cours de la cuisson afin de maintenir la température du four et d'économiser de l'énergie. • Planifiez vos utilisations du four pour éviter de l'éteindre entre la cuisson d'un aliment et la cuisson d'un autre afin d'économiser de l'énergie et afin de réduire la durée de réchauffage du four. • Si le temps de cuisson est supérieur à 30 minutes, vous pouvez éteindre le four 5 à 10 minutes avant la fin du temps de cuisson pour économiser de l'énergie. La chaleur résiduelle terminera le processus de cuisson. • Lorsque c'est possible, faites cuire plusieurs aliments à la fois.

www.samsung.com/fr/support

01 Niveau 1 03 Niveau 3 05 Niveau 5

0,3-0,6 0,6-0,9 A 18

www.samsung.com/fr/support

www.samsung.com/fr/support
