Produkttyp	Einbauofen
Marke	Samsung
Modell	NV68A1170BS
Maße (B x H x T)	595 x 595 x 570 mm
Einbaumaße (B x H x T)	560 x 578 x 549 mm
Nettogewicht	35,3 kg
Fassungsvermögen	68 Liter
Spannung	230-240 V ~ 50 Hz
Maximale Anschlussleistung	3600-3900 W
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,99 kWh/Zyklus
Energieverbrauch (Umluft)	0,80 kWh/Zyklus
Gararten	Heißluft, Eco-Heißluft, Oberhitze + Heißluft, Unterhitze + Heißluft, Pro-Rösten, Ober-/Unterhitze, Unterhitze, Großflächengrill, Garen mit Kerntemperatursonde
Sonderfunktionen	Warmhalten, Tellervorwärmen, 20 automatische Garprogramme
Reinigung	Dampfreinigung (26 Min.) und Pyrolyse-Reinigung (1 Std. 50 Min. bis 2 Std. 30 Min.)
Sicherheit	Kindersicherung, automatische Sicherheitsabschaltung, Abschaltung der Heizelemente bei Türöffnung
Mitgeliefertes Zubehör	Metallrost, Rost für Backblech, Backblech, Universalblech, Tiefes Blech, Teleskopauszüge, Kerntemperatursonde (je nach Modell)
Innenbeleuchtung	Lampe 25-40 W / 220-240 V, hitzebeständig bis 300 °C, energiesparend
Tür	3 herausnehmbare Glasscheiben zur Reinigung

Häufig gestellte Fragen - NV68A1170BS SAMSUNG

Wie entferne ich den Neugeruch des Backofens vor der ersten Verwendung?

Vor der ersten Verwendung entfernen Sie sämtliches Zubehör und heizen Sie den Backofen im Modus Heißluft auf 200 °C oder Ober-/Unterhitze auf 200 °C für eine Stunde vor. Dabei werden die Rückstände aus der Produktion verbrannt. Lassen Sie abkühlen und reinigen Sie den Innenraum.

Warum schaltet sich der Ofen aus, wenn ich während des Garens die Tür öffne?

Das ist normal und sicherheitstechnisch bedingt: Der intelligente Sicherheitsmechanismus schaltet die Heizelemente und den Ventilator bei Türöffnung ab, um Verletzungen und Energieverluste zu vermeiden. Schließen Sie einfach die Tür, und der Garvorgang wird fortgesetzt.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste Ofenbeleuchtung 3 Sekunden lang, um die Kindersicherung zu aktivieren. Dadurch werden alle Bedienelemente deaktiviert (außer dem Ausschalten durch Drehen des Drehschalters). Zum Deaktivieren drücken Sie erneut 3 Sekunden lang dieselbe Taste.

Was tun, wenn der Ofen einen Fehlercode wie C-d1 oder C-20 anzeigt?

Schalten Sie den Ofen aus, warten Sie 30 Sekunden und schalten Sie ihn wieder ein. Bleibt der Code bestehen, ziehen Sie den Netzstecker für 30 Sekunden und stecken Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein Samsung-Servicecenter.

Wie verwende ich die Dampfreinigung und die Pyrolyse-Reinigung?

Für die Dampfreinigung (C1) gießen Sie 400 ml Wasser auf den Backofenboden und starten Sie den 26-minütigen Zyklus. Für die Pyrolyse-Reinigung (C2) entfernen Sie sämtliches Zubehör, wählen Sie eine Dauer (1 Std. 50 Min., 2 Std. 10 Min. oder 2 Std. 30 Min.) und der Ofen erhitzt sich auf hohe Temperatur, um Rückstände zu verbrennen. Achtung: Die Tür verriegelt sich und der Ofen wird sehr heiß.

Warum heizt mein Ofen nicht?

Überprüfen Sie, ob die Tür richtig geschlossen ist (sie muss geschlossen sein, damit der Ofen heizt). Stellen Sie auch sicher, dass die Einstellungen korrekt sind und dass die Sicherung oder der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie stelle ich die Uhrzeit am Ofen ein?

Bei der ersten Inbetriebnahme blinkt die Uhrzeit. Drehen Sie den Werte-Drehknopf, um die Stunden einzustellen, drücken Sie OK und stellen Sie die Minuten auf die gleiche Weise ein. Um die Uhrzeit später zu ändern, halten Sie die Taste ⏻ 3 Sekunden lang gedrückt.

Welches Zubehör ist im Lieferumfang des Ofens NV68A1170BS enthalten?

Der Ofen wird mit einem Metallrost, einem Rost für Backblech, einem Backblech, einem Universalblech, einem tiefen Blech, Teleskopauszügen und einer Kerntemperatursonde geliefert (die Verfügbarkeit kann je nach Modell variieren).

Wie reinige ich die Türglasscheiben?

Entfernen Sie die Backofentür (folgen Sie der Anleitung in der Bedienungsanleitung), schrauben Sie dann die beiden Schrauben an den Seiten heraus. Entfernen Sie die Abdeckung und die Glasscheiben. Waschen Sie die Scheiben mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Kann ich Alufolie auf den Backofenboden legen?

Nein, legen Sie niemals Alufolie auf den Backofenboden und stellen Sie auch kein Backblech direkt darauf. Dies verhindert die Wärmezirkulation, kann die emaillierten Oberflächen beschädigen und zu ungleichmäßigen Garergebnissen führen.

BEDIENUNGSANLEITUNG NV68A1170BS SAMSUNG

Automatisch bereiden 16

Reinigen 17

Geluid 18

Slim koken 18

Handmatige bereiding 18

Automatisch bereiden

Handmatige bereiding

Benutzer- und Installationshandbuch

NV68A1170** / NV68A1172**

SAMSUNG

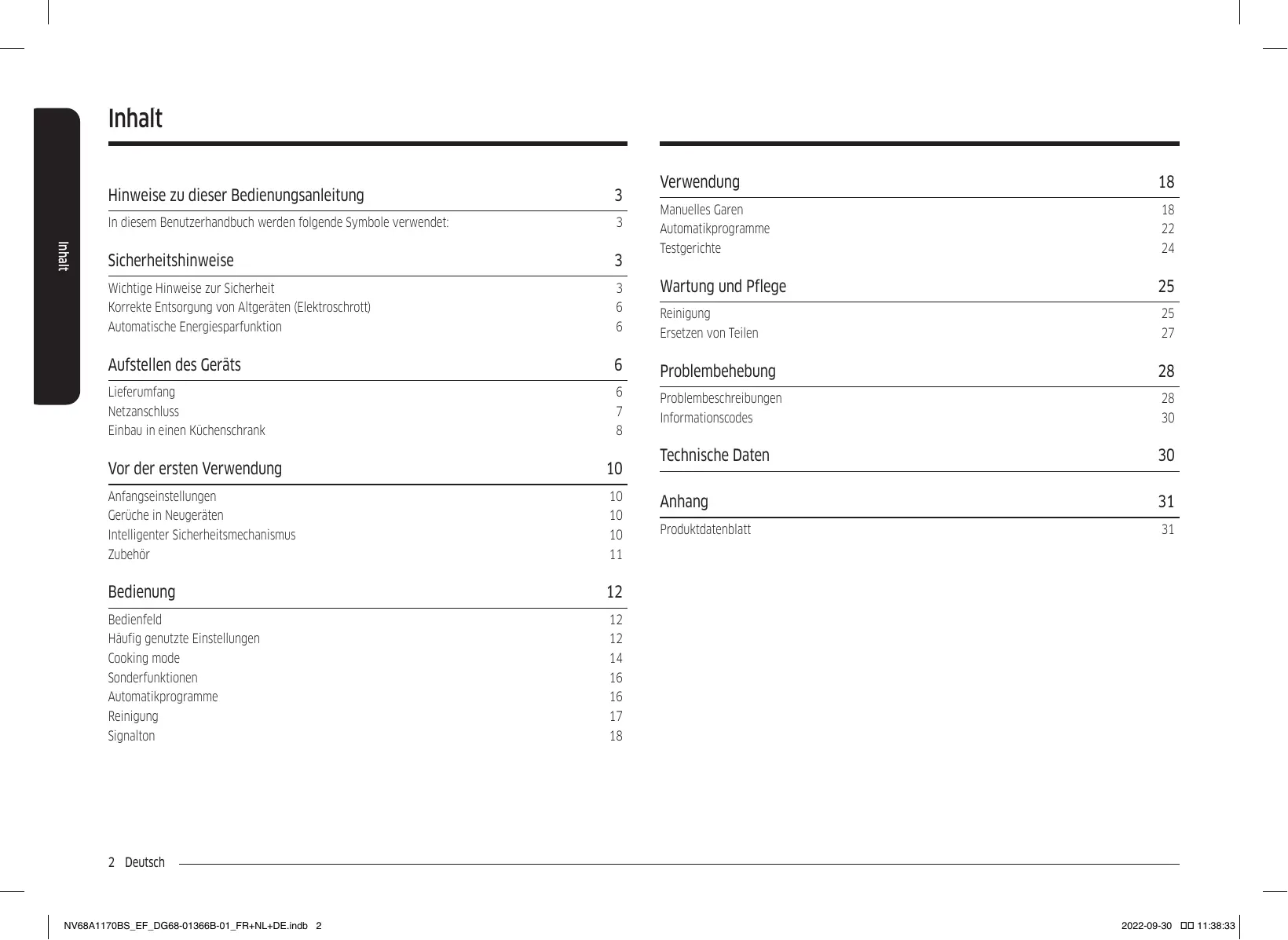

Inhalt

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Sicherheitshinweise 3

Wichtige Hinweise zur Sicherheit 3

Korrekte Entsorgung von Altgeräten (Elektroschrott) 6

Automatische Energiesparfunktion 6

Aufstellen des Geräts 6

Lieferumfang 6

Netzanschluss 7

Einbau in einen Küchenschrank 8

Vor der ersten Verwendung 10

Anfangseinstellungen 10

Gerüche in Neugeräten 10

Intelligenter Sicherheitsmechanismus 10

Zubehör 11

Bedienung 12

Bedienfeld 12

Häufig genutzte Einstellungen 12

Cooking mode 14

Sonderfunktionen 16

Automatikprogramme 16

Reinigung 17

Signalton 18

Verwendung 18

Manuelles Garen 18

Automatikprogramme 22

Testgerichte 24

Wartung und Pflege 25

Reinigung 25

Ersetzen von Teilen 27

Problembehebung 28

Problembeschreibungen 28

Informationscodes 30

Technische Daten 30

Anhang 31

Produktdatenblatt 31

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben.

Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen.

Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Verwendung bereit.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNING

Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.

! VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden.

Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

Wichtige Hinweise zur Sicherheit

⚠️ WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Die Trennungsvorrichtungen sind entsprechend den

Anschlussvorschriften in die fest verlegte Leitung einzubauen.

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Sicherheitshinweise

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Dieses Gerät darf von Kindern unter 8 Jahren nicht verwendet werden. Kinder mit höherem Alter und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, können die Oberflächen während der Reinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Manche Tiere, insbesondere Vögel, reagieren möglicherweise empfindlich auf die Dämpfe und lokalen Temperaturschwankungen während der Pyrolysereinigung. Deshalb sollten sie während dieses Prozesses an eine geeignete, gut belüftete Stelle gebracht werden.

Lüften Sie den Raum während und nach der Pyrolysereinigung. Die Reinigungsfunktion ist modellabhängig.

Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer)

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

WARNUNG: Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Die Gerätetür und die Außenfläche können im Betrieb heiß werden. Wenn das Gerät in Betrieb ist, können für Sie zugängliche Flächen heiß sein. Die Oberflächen können während des Gebrauchs heiß werden.

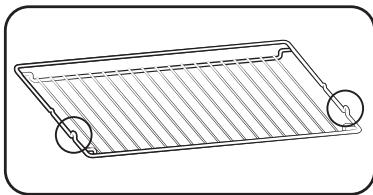

Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein, sodass er bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

⚠ VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde.

Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden.

Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und

Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstzentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren.

Das Gerät wird über einen zugelassenen Sicherungssautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die Innenflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit dürfen Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.

Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetür muss während des Garvorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann.

Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Sicherheitshinweise

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien usw. finden Sie unter www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Automatische Energiesparfunktion

• Wenn während des Betriebs über einen bestimmten Zeitraum hinweg keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs ausgeschaltet.

Aufstellen des Geräts

! WARNUNG

Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang

Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum.

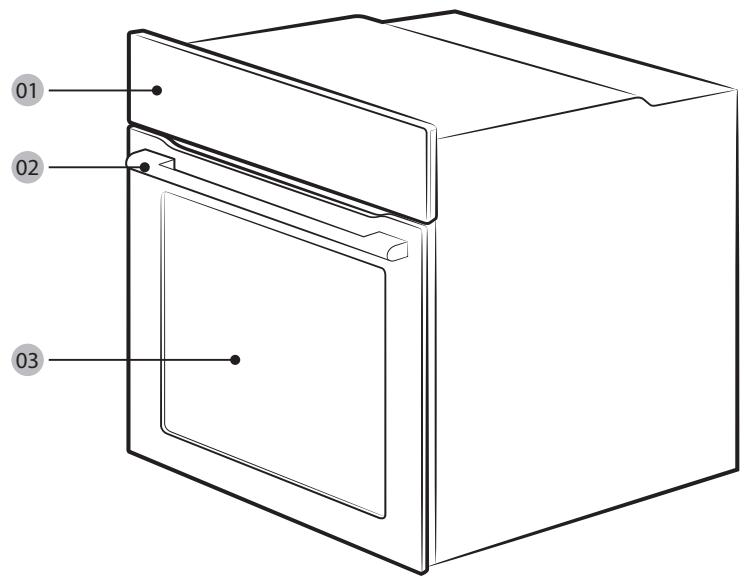

Überblick über das Gerät

01 02 03

01 Bedienfeld

02 Griff der Gerätetür

03 Gerätetür

Zubehör

Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost

Gitterrosteinsatz *

Backblech *

Universalblech *

Extra tiefes Blech *

Ausziehbare Schienen *

Kerntemperaturfühler *

HINWEIS

• Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

Netzanschluss

L N 01 02 03

01 BRAUN oder SCHWARZ
02 BLAU oder WEIß
03 GELBGRÜN

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5 bis 2,5 mm²), das den Anforderungen der Spezifikation entspricht.

Nennstrom (A)	Mindestquerschnitt
10 < A ≤ 16	1,5 mm^2
16 < A ≤ 25	2,5 mm^2

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben.

Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an.

Die Anschlussklemme ( ± ) ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

! WARNUNG

Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu den Teilen des Geräts, die Wärme abstrahlen.

Aufstellen des Geräts

Einbau in einen Küchenschrank

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme.

Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

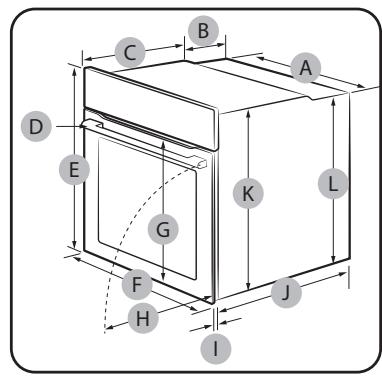

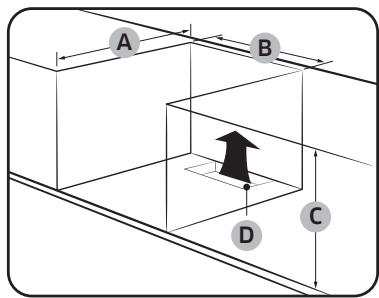

Erforderliche Abmessungen für den Einbau

Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

A B C D

Unterbauschrank (mm)

• Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.
• Die Mindesthöhe (C) gilt für die Installation des Ofens allein.

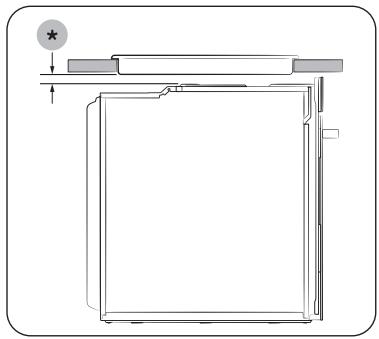

Installieren mit Kochfeld

Prüfen Sie in der Installationsanleitung des Kochfelds den Platzbedarf (*), ehe Sie über dem Backofen ein Kochfeld installieren.

Einbauen des Geräts

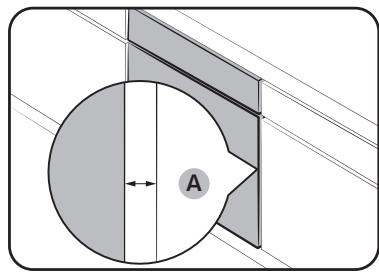

Halten Sie zu beiden Seiten des Ofens einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

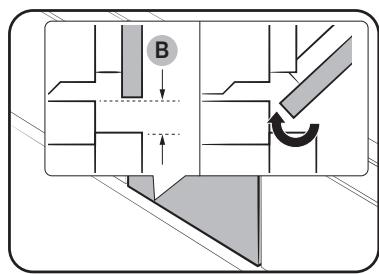

Halten Sie an der Unterseite des Geräts einen Abstand (B) von mindestens 3 mm ein, damit sich die Gerätetür problemlos öffnen und schließen lässt.

Aufstellen des Geräts

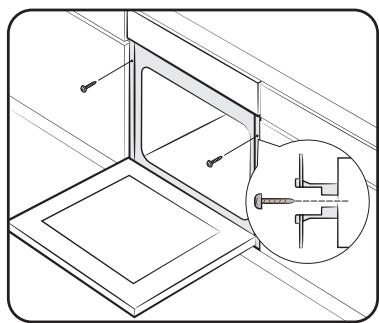

Schieben Sie das Gerät in den Schrank, und befestigen Sie es auf beiden Seiten mit 2 Schrauben.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts.

WARNING

Eine ausreichende Belüftung ist Voraussetzung für die ordnungsgemäße Funktion des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS

Das tatsächliche Aussehen des Geräts hängt vom jeweiligen Modell ab.

Vor der ersten Verwendung

Anfangseinstellungen

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

1. Stellen Sie mit dem Funktionswahlschalter (rechter Drehschalter) zunächst den Wert für das blinkende Anzeigeelement (Stunden) ein, und drücken Sie anschließend auf OK, um mit dem Anzeigeelement für die Minuten fortzufahren.
2. Stellen Sie mit dem Funktionswahlschalter an dem nun blinkenden Anzeigeelement die Minuten ein, und drücken Sie anschließend auf OK.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste ⏻ 3 Sekunden lang gedrückt und befolgen Sie die obigen Schritte.

Gerüche in Neugeräten

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.
2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.
3. Schalten Sie das Gerät anschließend aus.

Intelligenter Sicherheitsmechanismus

Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Garraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugt. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

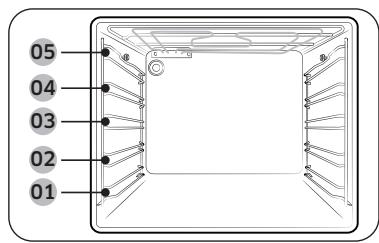

Zubehör

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden.

05 04 03 02 01

01 Einschubhöhe 1

02 Einschubhöhe 2

03 Einschubhöhe 3

04 Einschubhöhe 4

05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.
• Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise

Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können.

Gitterrost	Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein.
Gitterrosteinsatz *	Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen.
Backblech *	Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Universalblech *	Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen.Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Extra tiefes Blech *	Das extra tiefe Blech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.
Ausziehbare Schienen *	Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne.2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Garraum.3. Schließen Sie die Gerätetür.
Kerntemperaturfühler *	Der Kerntemperaturfühler misst die Temperatur im Innern von zu garendem Fleisch. Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler.

HINWEIS

Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

Bedienung

Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung sind vorbehalten.

88:88°C 02 03 04 05 06

01 Moduswahlschalter	Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswählen.
02 Temperatur	Hiermit stellen Sie die Gartemperatur ein.
03 Garzeit	Hiermit stellen Sie die Garzeit ein.
04 OK	Hiermit bestätigen Sie zuvor programmierte Einstellungen.
05 Garraumbeleuchtung (☑ Sperre)	Durch Drücken dieser Taste wird die Beleuchtung im Garraum ein- bzw. ausgeschaltet.Die Garraumbeleuchtung wird automatisch eingeschaltet, sobald das Gerät gestartet wird. Sie wird zu Energiesparzwecken nach einer bestimmten Zeit ohne Benutzereingabe automatisch wieder ausgeschaltet.Sperre: Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Sperre aktivieren und somit alle Bedienelemente sperren. Sie können die Funktion jedoch durch Drehen am Moduswahlschalter deaktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Sperre zu aktivieren, und erneut 3 Sekunden lang, um das Bedienfeld wieder freizugeben.
06 Display	Hier werden die jeweils ausgewählten Betriebsarten und Einstellungen angezeigt.
07 Funktionswahlschalter	Mit dem Funktionswahlschalter können Sie:die Garzeit oder -temperatur einstellen.Menüeinträge in den folgenden Untermenüs auswählen: Reinigung,Automatikprogramme, Sonderfunktionen, Grill.bei den Automatikprogrammen die Portionsgrößen auswählen.

Häufig genutzte Einstellungen

In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können.

Temperatur

1. Wählen Sie mit Hilfe des Moduswahlschalters eine Betriebsart oder Funktion aus. Im Display erscheint die Standardtemperatur für die jeweilige Auswahl.

- 0 + +

1. Stellen Sie durch Drehen des Funktionswahlschalters die gewünschte Temperatur ein.

1. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornehmen, startet das Gerät den Garvorgang automatisch mit den Standardeinstellungen.

Drücken Sie zum Ändern der eingestellten Temperatur die Taste 🔊 und befolgen Sie die oben beschriebenen Schritte.

Garzeit

1. Wählen Sie mit Hilfe des Moduswahlschalters eine Betriebsart oder Funktion aus.

1. Drücken Sie die Taste ⏻, und stellen Sie mit Hilfe des Funktionswahlschalters eine Garzeit ein. Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

1. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS

• Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten.
• Drücken Sie zum Ändern der eingestellten Garzeit die Taste Ⓤ und befolgen Sie die oben beschriebenen Schritte.

Zurücksetzen der Garzeit

Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie den Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

1. Drücken Sie während eines Garvorgangs die Taste Ⓛ, um die verbleibende Garzeit anzuzeigen.

- 0 + +

1. Stellen Sie durch Drehen des Funktionswahlschalters die Garzeit auf „00:00“ ein.

1. Drücken Sie auf OK. Das Gerät setzt den Garvorgang mit der zuvor eingestellten Temperatur, jedoch ohne vorgegebene Garzeit fort.

HINWEIS

Wenn Sie die Garzeit storniert haben, müssen Sie den Vorgang manuell abbrechen, sobald die gewünschten Garergebnisse erreicht sind.

Unterbrechen des Garvorgangs

1. Drehen Sie den Moduswahlschalter während des Garvorgangs auf ○.

Bedienung

Cooking mode

1. Wählen Sie mit Hilfe des Moduswahlschalters eine Betriebsart oder Funktion aus.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Informationen erhalten Sie im Abschnitt „Häufig genutzte Einstellungen“.

Das Gerät zeigt das Symbol 🚗 und heizt vor, bis der Garraum die eingestellte Zieltemperatur erreicht. Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.

HINWEIS

Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

Betriebsarten

Betriebsart		Temperaturbereich (°C)	Empfohlene Temperatur (°C)
	Heißluft	30 bis 250	160
		Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig.
	Öko-Heißluft	30 bis 250	160
		Bei Auswahl von „Öko-Heißluft“ kommt ein optimiertes Heizsystem zum Einsatz, um während des Garvorgangs Energie zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Garergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie, dass bei dieser Betriebsart kein Vorheizen erforderlich ist. HINWEIS Die Betriebsart „Öko-Heißluft“ wurde zur Bestimmung der Energieeffizienzklasse gemäß EN60350-1 herangezogen.
	Oberhitze + Heißluft	40 bis 250	180
		Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).
	Unterhitze + Heißluft	40 bis 250	200
		Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.
	Anbraten	80 bis 200	160
		Bei Auswahl von „Bratautomatik“ wird automatisch ein Vorheizzyklus gestartet, der so lange läuft, bis im Garraum eine Temperatur von 220 °C erreicht ist. Danach werden das obere Heizelement und der Heißluftventilator eingeschaltet, um zum Beispiel Fleisch scharf anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gegart. Diese Betriebsart eignet sich für Rind, Geflügel oder Fisch.
	Ober-/Unterhitze	30 bis 250	180
		Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.
	Unterhitze	100 bis 230	150
		Die Wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen.
	Großer Grill	100 bis 250	220
		Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Gratin).

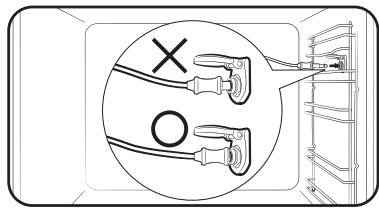

Garen mit dem Bratenthermometer (nur bestimmte Modelle)

Das Bratenthermometer misst während des Garvorgangs die Temperatur im Innern von zu garendem Fleisch. Sobald die Temperatur im Fleischinneren den Sollwert erreicht, wird der Garvorgang automatisch beendet.

• Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler.
• Bei Verwendung des Kerntemperaturfühlers kann die Garzeit weder eingestellt noch geändert werden.

1. Stecken Sie die Spitze des Kerntemperaturfühlers in die Mitte des zu garenden Fleischstücks. Achten Sie darauf, dass der Gummigriff außerhalb des Garguts bleibt.

1. Schließen Sie den Stecker des Kerntemperaturfühlers an den Anschluss an der rechten Garraumwand an. Vergewissern Sie sich, dass auf dem Display die Anzeige „Bratenthermometer“ angezeigt wird.
2. Wählen Sie die Betriebsart und die Temperatur.
3. Drücken Sie die Taste 🔒, und stellen Sie mit Hilfe des Funktionswählers eine Temperatur für das Bratenthermometer (30\~99 °C) ein.

- Der Garvorgang wird beendet, wenn die Fleischtemperatur die eingestellte Temperatur erreicht hat.

1. Drücken Sie auf OK, um den Garvorgang zu starten. Wenn die gewünschte Kerntemperatur erreicht ist, wird der Garvorgang automatisch beendet und es ertönt eine Melodie.

WARNING

• Verwenden Sie den Kerntemperaturfühler nicht mit einem Spieß. Andernfalls kann das Gerät beschädigt werden.
• Der Kerntemperaturfühler ist nach Abschluss des Garvorgangs sehr heiß. Tragen Sie zum Entfernen des Kerntemperaturfühlers stets Ofenhandschuhe, da andernfalls die Gefahr von Verbrennungen besteht.

HINWEIS

Der Kerntemperaturfühler kann nicht in allen Betriebsarten verwendet werden. Wenn Sie den Kerntemperaturfühler in einer nicht unterstützten Betriebsart verwenden, blinkt die Anzeige für die aktuell ausgewählte Betriebsart. Entfernen Sie den Kerntemperaturfühler umgehend, wenn diese Meldung angezeigt wird.

Bedienung

Sonderfunktionen

Um Ihre Garergebnisse zu verbessern, können Sie verschiedene Zusatzfunktionen verwenden.

1. Stellen Sie den Moduswahlschalter auf ☐.

1. Wählen Sie mit Hilfe des Funktionswahlschalters eine Funktion aus, und drücken Sie auf OK. Die Standardtemperatur wird angezeigt.
2. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.
3. Drücken Sie OK, um die Funktion zu starten.

Betriebsart		Temperaturbereich (°C)	Empfohlene Temperatur (°C)	Anleitung
F 1	Warmhalten	40 bis 100	60	Verwenden Sie diese Funktion nur, um Speisen warmzuhalten, die Sie kurz zuvor gegart haben.
F 2	Geschirr erwärmen	30 bis 80	50	Verwenden Sie diese Funktion zum Erwärmen von Koch- und Anrichtegeschirr.

Automatikprogramme

Für unerfahrene Köche bietet das Gerät insgesamt 20 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Programm und der ausgewählten Portionsgröße automatisch eingestellt.

1. Stellen Sie den Moduswahlschalter auf AUTO.

1. Wählen Sie mit Hilfe des Funktionswahlschalters ein Programm aus, und drücken Sie auf OK. Im Display wird der verfügbare Gewichtsbereich (Portionsgröße) angezeigt.
2. Stellen Sie mit Hilfe des Funktionswahlschalters die Portionsgröße ein und drücken Sie auf OK.

HINWEIS

• Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt des Vorheizens angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.
• Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

Reinigung

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Während dieses Vorgangs wird die Restzeit auf dem Display angezeigt.

Funktion		Anleitung
C 1	Dampfreinigung	Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.
C 2	Pyrolysereinigung	Bei der Pyrolyse wird der Garraum bei sehr hoher Temperatur gereinigt.Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

Dampfreinigung

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.

1. Gießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Gerätetür.

1. Stellen Sie den Moduswahlschalter auf ☐.

1. Wählen Sie mit dem Funktionswahlschalter das Programm C 1 (Dampfreinigung) aus, und drücken Sie dann auf OK, um den Reinigungsvorgang zu starten. Die Dampfreinigung dauert 26 Minuten.

1. Reinigen Sie den Garraum mit einem feuchten Tuch.

WARNUNG

Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

HINWEIS

• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die Dampfreinigung zu aktivieren.
• Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen.
• Wenn der Garraum des Geräts heiß ist, kann diese automatische Reinigungsfunktion nicht aktiviert werden. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut.
• Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

Pyrolysereinigung

Bei der Pyrolyse wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

1. Entnehmen Sie alle Zubehörteile einschließlich der Seitengitter aus dem Garraum, und wischen Sie größere Krümel und Verunreinigungen im Inneren des Geräts weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen.
2. Stellen Sie den Moduswahlschalter auf ✿.

Bedienung

1. Wählen Sie durch Drehen des Funktionswahlschalters das Programm für die Pyrolysereinigung (C 2) aus, und drücken Sie dann auf OK.

2. Wählen Sie für die Dauer des Reinigungsvorgangs eine von 3 verfügbaren Einstellungen: 1 h 50 min, 2 h 10 min oder 2 h 30 min.

3. Drücken Sie auf OK, um den Reinigungsvorgang zu starten.
4. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Gerätetür entlang.

⚠ VORSICHT

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heiß werden kann.
• Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden.
• Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde.

HINWEIS

• Nach Beginn des Reinigungszyklus wird der Garraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen verriegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt.
• Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen.

Signalton

• Zum Ausschalten der Signaltöne halten Sie die Taste (Temperatursymbol) 3 Sekunden lang gedrückt.
• Halten Sie zum Einschalten der Signaltöne die Taste erneut 3 Sekunden lang gedrückt.
  • Die ausgewählte Option beginnt zu blinken.

Verwendung

Manuelles Garen

⚠️ WARNUNG vor Acrylamid

Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes Frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden.

HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, stellen Sie die Speisen in die Mitte des Backblechs.

Tipps zu den Zubehörteilen

Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse.

• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen

Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Biskuit	Gitterrost, Kuchenform (∅ 25-26 cm)	2		160 bis 170	35 bis 40
Marmorkuchen	Gitterrost, Gugelhupfform	3	[K4XX]	175 bis 185	50 bis 60
Tarte	Gitterrost, Tarteform (∅ 20 cm)	3		190 bis 200	50 bis 60
Hefe-Blechkuchen mit Obst und Streuseln	Universalblech	2		160 bis 180	40 bis 50
Obststreusel	Gitterrost, Auflaufform (22-24 cm)	3		170 bis 180	25 bis 30
Scones	Universalblech	3		180 bis 190	30 bis 35
Lasagne	Gitterrost, Auflaufform (22-24 cm)	3		190 bis 200	25 bis 30
Baisers	Universalblech	3	[DAHS]	80 bis 100	100 bis 150
Soufflé	Gitterrost, Soufflé-Förmchen	3		170 bis 180	20 bis 25
Hefeblechkuchen	Universalblech	3	[BYXX]	150 bis 170	60 bis 70
Selbstgemachte Pizza, 1-1,2 kg	Universalblech	2		190 bis 210	10 bis 15
Tiefgefrorener Blätterteigstücke, gefüllt	Universalblech	2		180 bis 200	20 bis 25
Quiche	Gitterrost, Auflaufform (22-24 cm)	2	[S8YW]	180 bis 190	25 bis 35

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Gedeckter Apfelkuchen	Gitterrost, Kuchenform (∅ 20 cm)	2		160 bis 170	65 bis 75
Pizza aus dem Kühlregal	Universalblech	3	[VTA4]	180 bis 200	5 bis 10

Braten

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Fleisch (Rind/Schwein/Lamm)
Lendenbraten vom Rind (1 kg)	Gitterrost + Universalblech	31		160 bis 180	50 bis 70
Kalbsbraten (1,5 kg)	Gitterrost + Universalblech	31		160 bis 180	90 bis 120
Schweinebraten (1 kg)	Gitterrost + Universalblech	31		200 bis 210	50 bis 60
Schweinenackenbraten (1 kg)	Gitterrost + Universalblech	31	[AX3B]	160 bis 180	100 bis 120
Lammkeule (1 kg)	Gitterrost + Universalblech	31		170 bis 180	100 bis 120
Geflügel (Huhn/Ente/Truthahn)
Brathähnchen (1,2 kg) *	Gitterrost + Universalblech	31		205	80 bis 100
Hähnchenteile	Gitterrost + Universalblech	31		200 bis 220	25 bis 35
Entenbrust	Gitterrost + Universalblech	31		180 bis 200	20 bis 30
Ganze Pute, klein (5 kg)	Gitterrost + Universalblech	31		180 bis 200	120 bis 150

Verwendung

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Vegetarische Gerichte
Gemüse (0,5 kg)	Gitterrost + Universalblech	31		220 bis 230	15 bis 20
Halbierte Ofenkartoffeln (0,5 kg)	Gitterrost + Universalblech	31		200	45 bis 50
Fisch
Fischfilet, gebacken	Gitterrost + Universalblech	31		200 bis 230	10 bis 15
Bratfisch	Gitterrost + Universalblech	31		180 bis 200	30 bis 40

* Nach der Hälfte der Zeit wenden.

Grillen

Es wird empfohlen, den Garraum 510 Minuten lang mit dem Großflächengrill vorzuheizen. Nach der Hälfte der Zeit wenden.

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Brot
Toast	Gitterrost	5		240 bis 250	2 bis 4
Käsetoast	Universalblech	4		200	4 bis 8
Rind
Steak *	Gitterrost + Universalblech	41		230 bis 250	15 bis 20
Burger *	Gitterrost + Universalblech	41	[BYCE]	230 bis 250	15 bis 20

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Schwein
Schweinekoteletts	Gitterrost + Universalblech	41		230 bis 250	20 bis 30
Bratwurst	Gitterrost + Universalblech	41		230 bis 250	10 bis 15
Geflügel
Hähnchenbrust	Gitterrost + Universalblech	41		230 bis 240	30 bis 35
Hähnchenunterschenkel	Gitterrost + Universalblech	41	[TH7C]	230 bis 240	25 bis 35

* Nach 2/3 der Garzeit wenden.

Tiefgefrorene Fertiggerichte

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Tiefkühlpizza	Gitterrost	3	[46C0]	200 bis 220	15 bis 25
Tiefgefrorene Backofen-Pommes	Universalblech	3	[466C]	220 bis 225	20 bis 25
Tiefgefrorene Kroketten	Universalblech	3	[404W]	220 bis 230	25 bis 30

Anbraten

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heißluftventilator verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch.

Gericht	Zubehör	Einschubhöhe	Temperatur (°C)	Zeit (Stunden)
Rinderbraten	Gitterrost +Universalblech	31	80 bis 100	3 bis 4
Schweinebraten	Gitterrost +Universalblech	31	80 bis 100	4 bis 5
Lammbraten	Gitterrost +Universalblech	31	80 bis 100	3 bis 4
Entenbrust	Gitterrost +Universalblech	31	80 bis 100	2 bis 3

Öko-Heißluft

Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte das Vorheizen aus Energiespargründen entfallen. Sie können die Garzeit und/oder die Temperatur entsprechend Ihren Wünschen erhöhen oder verringern.

Gericht	Zubehör	Einschubhöhe	Temperatur (°C)	Zeit (in Min.)
Obststreusel(0,8-1,2 kg)	Gitterrost	2	160 bis 180	40 bis 60
Backkartoffeln(0,4-0,8 kg)	Universalblech	2	190 bis 200	50 bis 70
Würstchen(0,3-0,5 kg)	Gitterrost +Universalblech	31	160 bis 180	15 bis 25

Gericht	Zubehör	Einschubhöhe	Temperatur (°C)	Zeit (in Min.)
Tiefgefrorene Backofen-Pommes (0,3-0,5 kg)	Universalblech	3	180 bis 200	20 bis 30
Tiefgefrorene Kartoffelecken (0,3-0,5 kg)	Universalblech	3	190 bis 210	20 bis 30
Fischfilets, gebacken (0,4-0,8 kg)	Gitterrost + Universalblech	31	200 bis 220	20 bis 30
Knusprige Fischfilets, paniert (0,4-0,8 kg)	Gitterrost + Universalblech	31	200 bis 220	20 bis 30
Rinderlende (0,8-1,2 kg)	Gitterrost + Universalblech	21	180 bis 200	50 bis 70
Grillgemüse (0,4-0,6 kg)	Universalblech	3	200 bis 220	20 bis 30

Verwendung

Automatikprogramme

In der folgenden Tabelle sind 20 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme 1 bis 8 sowie 18 und 19 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizens wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.

! WARNING

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

Nr.	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 1	Kartoffelgratin	1,0 bis 1,5	Gitterrost	3
		Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 2	Gemüsegratin	0,8 bis 1,2	Gitterrost	3
		Gratin aus frischem Gemüse in einer 2224 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 3	Lasagne	1,0 bis 1,5	Gitterrost	3
		Selbstgemachte Lasagne in einer 2224 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.
A 4	Gedeckter Apfelkuchen	1,2 bis 1,4	Gitterrost	2
		Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit 2426 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.

Nr.	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 5	Quiche Lorraine	1,2 bis 1,5	Gitterrost	2
		Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.
A 6	Biskuit	0,5 bis 0,6	Gitterrost	3
		Den Teig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 7	Marmorkuchen	0,7 bis 0,8	Gitterrost	2
		Den Teig zubereiten und in eine runde schwarze Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 8	Holländischer Kastenkuchen	0,7 bis 0,8	Gitterrost	2
		Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.
A 9	Rinderlende	0,9 bis 1,1	Gitterrost + Universalblech	21
		1,1 bis 1,3
		Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen.
A 10	Lammkotelett mit Kräuterkruste	0,4 bis 0,6	Gitterrost + Universalblech	41
		0,6 bis 0,8
		Die Lammkoteletts mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen.
A 11	Brathähnchen	0,9 bis 1,1	Gitterrost +Universalblech	21
		1,1 bis 1,3
		Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf den Gitterrost legen und bei Erklingen des Signaltons wenden.
A 12	Hähnchenbrust	0,4 bis 0,6	Gitterrost +Universalblech	41
		0,6 bis 0,8
		Die Bruststücke marinieren und auf den Gitterrost legen.
A 13	Forelle	0,3 bis 0,5	Gitterrost +Universalblech	41
		0,5 bis 0,7
		Die Fische waschen und putzen, und abwechselnd Kopf an Schwanzflosse nebeneinander auf den Gitterrost legen. Innenseite mit Zitronensaft beträufeln, salzen und Kräuter hineinlegen. Haut leicht mit einem Messer einschneiden. Mit Öl bestreichen und salzen.
A 14	Lachsfilet	0,4 bis 0,6	Gitterrost +Universalblech	41
		0,6 bis 0,8
		Lachsfilets waschen und putzen. Mit der Hautseite nach oben auf den Gitterrost legen.
A 15	Grillgemüse	0,4 bis 0,6	Universalblech	4
		0,6 bis 0,8
		Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und in Scheiben schneiden. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen.

Nr.	Gericht	Gewicht (kg)	Zubehör	Einschubhöhe
A 16	Halbierte Ofenkartoffeln	0,6 bis 0,8	Universalblech	3
		0,8 bis 1,0
		Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.
A 17	Tiefgefrorene Backofen-Pommes	0,3 bis 0,5	Universalblech	3
		0,5 bis 0,7
		Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech verteilen.
A 18	Tiefkühlpizza	0,3 bis 0,6	Gitterrost	3
		0,6 bis 0,9
		Tiefkühlpizza in die Mitte des Gitterrosts legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, den Rost in den Garraum schieben. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.
A 19	Selbstgemachte Pizza	0,8 bis 1,0	Universalblech	2
		1,0 bis 1,2
		Selbstgemachte Pizza mit Hefeteig zubereiten und auf das Blech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.
A 20	Hefeteig gehen lassen	0,5 bis 0,6	Gitterrost	2
		0,7 bis 0,8
		Teig in einer Schüssel zubereiten und mit Frischhaltefolie abdecken. In die Mitte des Rosts stellen. Die erste Einstellung ist für Pizza- und Kuchenteig geeignet, die zweite für Brotteig.

Deutsch 23

Verwendung

Testgerichte

Gemäß EN 60350-1

1. Backen

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus.

Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist.

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Kleine Kuchen	Universalblech	3		160	20 bis 25
		3		155	25 bis 30
		1+3		155	30 bis 35
Mürbeteiggebäck	Universalblech	1+3	[3XXG]	140	28 bis 33
Wasserbiskuit	Gitterrost + Springform für Kuchen (Dunkel beschichtet, ∅ 26 cm)	2	[2HYZ]	165	30 bis 35 *
		2		160	30 bis 35
		1+4	[8708]	155	35 bis 40
Gedeckter Apfelkuchen	Gitterrost + 2 Springformen für Kuchen ** (Dunkel beschichtet, ∅ 20 cm)	2, diagonal angeordnet	[6KHZ]	160	70 bis 80
	Universalblech + Gitterrost + 2 Springformen für Kuchen *** (Dunkel beschichtet, ∅ 20 cm)	1+3		160	80 bis 90

* Erhöhen Sie die Garzeit um 5 Minuten, wenn Sie in konventioneller Betriebsart mit Glasgeschirr (Ø 26 cm) kochen.
** Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt.
*** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

2. Grillen

Heizen Sie den leeren Ofen 5 Minuten lang (Toast) oder 10 Minuten lang (Burger) mit dem Großflächengrill vor.

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Toastbrot	Gitterrost	5		Max. 250	3 bis 4
Rindfleischburger *12 Stk.	Gitterrost +Universalblech(zum Auffangen vonFett und Flüssigkeit)	41		Max. 250	1.Seite 15 bis 182.Seite 5 bis 8

* Nach ^2/3 der Garzeit wenden.

1. Braten

Gericht	Zubehör	Einschubhöhe	Betriebsart	Temperatur (°C)	Zeit (in Min.)
Ganzes Hähnchen * 1,3-1,5 kg	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	31		200	65 bis 75
Ganzes Hähnchen * 1,5-1,7 kg	Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)	31		200	70 bis 85

* Nach der Hälfte der Zeit wenden.

Wartung und Pflege

Reinigung

! WARNING

Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.

Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken.

Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen.

Zubehör

Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen.

Katalytische Emailleoberfläche (nur bestimmte Modelle)

Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Reinigen Sie den Garraum.
3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

HINWEIS

Je nach Modell sind die katalytischen Teile entweder nur an einer oder aber an 3 Seiten beschichtet.

Ausbau der Gerätetür

Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

⚠ VORSICHT

Die Gerätetür ist schwer.

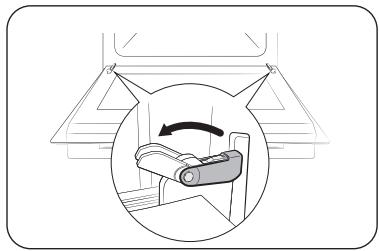

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

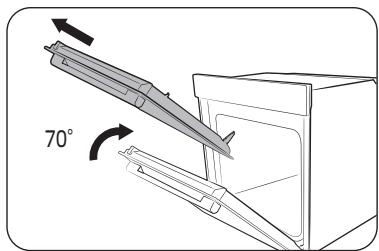

1. Schließen Sie die Gerätetür halb (etwa 70°). Fassen Sie die Gerätetür mit beiden Händen in der Mitte, und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können.

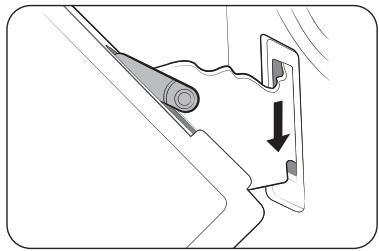

1. Um die Gerätetür nach der Reinigung wieder zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

Wartung und Pflege

Ausbau des Glaseinsatzes der Gerätetür

Die Gerätetür verfügt über 3 gegeneinander angeordnete Glasscheiben.

Diese Glasscheiben können zum Reinigen ausgebaut werden.

! WARNING

Die Gerätetür muss zum Reinigen der Glasscheiben aus dem Gerät ausgebaut werden.

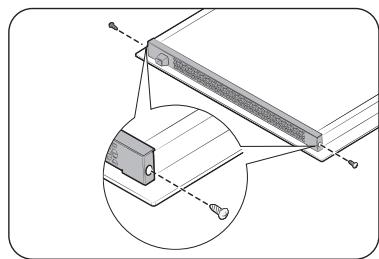

1. Entfernen Sie die 2 Schrauben auf der linken und rechten Seite der Gerätetür.

01 02

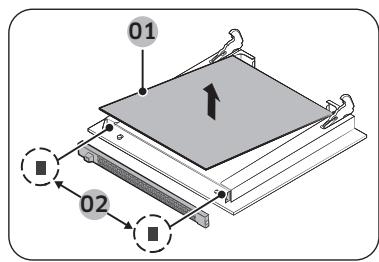

1. Lösen Sie die Abdeckung, und entnehmen Sie die Scheiben 1 und 2 sowie die 2 Führungsgummis aus der Gerätetür.

01 Scheibe 1
02 2 Führungsgummis

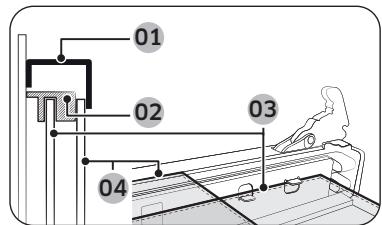

01 02 03 04

1. Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der obigen Abbildung die richtige Position der Scheiben.

01 Abdecken.
02 Führungsgummis (rechts und links)
03 Scheibe 2
04 Scheibe 1

HINWEIS

Achten Sie beim Einbau von Scheibe 1 darauf, dass Sie nicht Scheibe 2 verwenden und dass der Aufdruck nach unten weist.

Wasserkollektor

Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Der Wasserkollektor kann nicht abgenommen werden. Wischen Sie Wasser vom Wasserkollektor ab, wenn der Ofen nach einem Garvorgang abkühlt.

! WARNUNG

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Befestigen der Seitengitter (je nach Modell)

1. Drücken Sie mittig auf den oberen Bereich des Seitengitters.

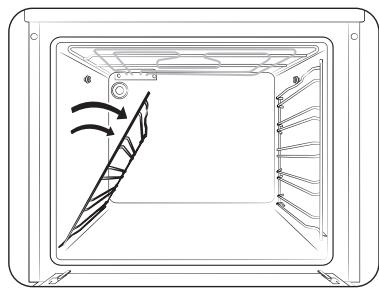

1. Kippen Sie das Seitengitter um etwa 45°.

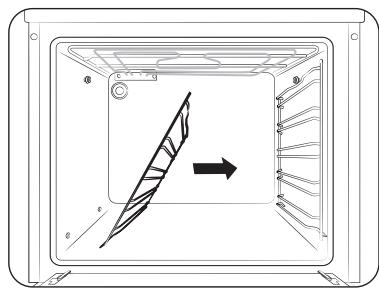

1. Ziehen Sie das Seitengitter aus den beiden unteren Bohrungen heraus.

HINWEIS

Das Gerät arbeitet ohne Seitengitter und Einschübe.

Ersetzen von Teilen

Glühlampe

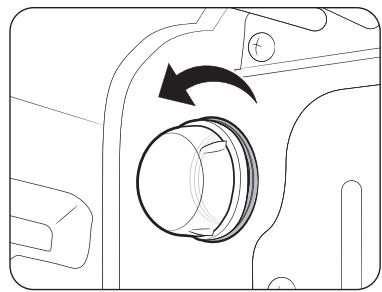

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus.
2. Tauschen Sie die Glühlampe aus.
3. Reinigen Sie die Glasabdeckung
4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt 1 in umgekehrter Reihenfolge ausführen.

! WARNING

• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

Problembehebung

Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Problem	Ursache	Abhilfemaßnahme
Die Tasten lassen sich nicht richtig drücken.	Haben sich Fremdkörper/-stoffe um die Tasten angesammelt?	Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
	Modelle mit berührungsempfindlichen Bedienelementen: hat sich außen Feuchtigkeit angesammelt?	Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.
	Wurde die Sperre aktiviert?	Deaktivieren Sie die Sperre.
Die Uhrzeit wird nicht angezeigt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Das Gerät startet den Betrieb nicht.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Der laufende Betrieb wird unterbrochen.	Wurde der Netzstecker aus der Steckdose gezogen?	Stecken Sie den Netzstecker wieder ein.
Das Gerät wird im Betrieb ausgeschaltet.	Wurde die zulässige Betriebsdauer überschritten?	Lassen Sie das Gerät nach längeren Garvorgängen abkühlen.
	Arbeitet der Kühlungsventilator ordnungsgemäß?	Horchen Sie, ob der Kühlungsventilator in Betrieb ist.
	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
	Sind mehrere Geräte an dieselbe Steckdose angeschlossen?	Schließen Sie das Gerät an eine eigene Steckdose an.

Problem	Ursache	Abhilfemaßnahme
Das Gerät wird nicht mit Strom versorgt.	Wurde die Stromversorgung unterbrochen?	Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.	Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?	Halten Sie die in der Aufstellanleitung genannten Abstände ein.
Die Gerätetür kann nicht richtig geöffnet werden.	Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?	Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.
Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.	Leuchtet die Lampe zunächst und wird dann ausgeschaltet?	Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.
	Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?	Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.
Das Gerät verursacht Stromschläge.	Ist das Gerät ordnungsgemäß geerdet?Wird eine Steckdose ohne Schutzleiter verwendet?	Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.
Aus dem Gerät tritt Wasser aus.	In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.	Lassen Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch ab.
Aus einem Spalt in der Gerätetür tritt Dampf aus.
Im Gerät bleibt Wasser zurück.
Die Helligkeit im Garraum schwankt.	Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.	Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter.	Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Der Garraum wird nicht erhitzt.	Ist die Gerätetür offen?	Schließen Sie die Gerätetür und starten Sie das Gerät neu.
	Wurden die falschen Einstellungen gewählt?	Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
	Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?	Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Im Betrieb tritt Rauch aus dem Gerät aus.	Wird das Gerät zum ersten Mal verwendet?	Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
	Befinden Sie Speisereste am Heizelement?	Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.	Wurden Kunststoff- oder sonstige Behälter verwendet, die nicht hitzebeständig sind?	Verwenden Sie für hohe Temperaturen geeignete Glasbehälter.

Problem	Ursache	Abhilfemaßnahme
Die Garergebnisse sind unzureichend.	Wurde während des Garvorgangs die Gerätetür geöffnet?	Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.
Das Gerät erwärmt sich während der Pyrolysereinigung.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, sodass sich das Gerät erwärmt.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Während der Pyrolysereinigung entsteht Brandgeruch.	Die Pyrolysereinigung arbeitet mit hohen Temperaturen, um Essensrückstände restlos zu verbrennen.	Keine Sorge, dies ist keine Fehlfunktion des Geräts.
Die Dampfreinigung wird nicht ausgeführt.	Ist das Gerät ausreichend abgekühlt?	Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen.
Der Doppelgarraumbetrieb funktioniert nicht.	Wurde der Garraumteiler ordnungsgemäß eingesetzt?	Setzen Sie den Garraumteiler richtig ein, und versuchen Sie es erneut.
Der Einfachbetrieb funktioniert nicht.	Befindet sich der Garraumteiler im Gerät?	Entnehmen Sie den Garraumteiler, und versuchen Sie es erneut.

Problembehebung

Informationscodes

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus.

Code	Bedeutung	Abhilfemaßnahme
C-d1	Problem mit der Verriegelung der Gerätetür	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-20	Sensorstörung
C-21
C-22
C-23
C-F1	Tritt nur bei einem Lese-/Schreibproblem mit dem EEPROM-Speicherchip auf
C-F0	Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist
C-F2	Tritt auf, wenn ein Kommunikationsproblem zwischen dem integrierten Sensorschaltkreis und dem Micom-Haupt- oder -Untersystem besteht	Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.
C-d0	TastenproblemTritt auf, wenn eine Taste längere Zeit gedrückt wird.	Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
S-01	SicherheitsabschaltungDie zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.Bis 105 °C – 16 StundenVon 105 °C bis 240 °C – 8 StundenVon 245 °C bis Max. – 4 Stunden	Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

30 Deutsch

Technische Daten

SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Grunde behält sich Samsung Änderungen am Design und an Bedienungsanleitungen vor.

Betriebsspannung		230-240 V ~ 50 Hz
Maximal angeschlossene Last		3600-3900 W
Abmessungen (B x H x T)	Hauptgerät	595 x 595 x 570 mm
	Eingebaut	560 x 578 x 549 mm
Fassungsvermögen		68 Liter
Gewicht	Netz (mit allem Zubehör)	35,3 kg

Anhang

Produktdatenblatt

SAMSUNG	SAMSUNG
Modellkennung	NV68A1170**, NV68A1172**
Energieeffizienzindex je Garraum (EEI cavity)	95,2
Energieeffizienzklasse je Garraum	A
Energieverbrauch (Strom) bei der Erhitzung einer Standardbeladung im Garraum eines Elektrobackofens während eines Zyklus im konventionellen Modus je Garraum (elektrische Endenergie) (EC electric cavity)	0,99 kWh/Zyklus
Energieverbrauch bei der Erhitzung einer Standardbeladung im Garraum eines Elektrobackofens während eines Zyklus im Umluftmodus je Garraum (elektrische Endenergie) (EC electric cavity)	0,80 kWh/Zyklus
Anzahl der Garräume	1
Wärmequelle je Garraum (Strom oder Gas)	Strom
Volumen je Garraum (V)	68 l
Art des Backofens	Eingebaut
Masse des Gerätes (M)	35,3 kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

Notizen

Deutsch 31

FRAGEN ODER HINWEISE?

LAND	RUFEN SIE UNS AN UNTER	ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK	707 019 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
