ZOB21301BK - Four encastrable ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	Zanussi
Modèle	ZOB21301BK
Dimensions (H x L x P)	589 x 594 x 561 mm
Dimensions d'encastrement (H x L x P)	589 x 560 x 540 mm
Poids net	27.5 kg
Tension d'alimentation	230 V
Fréquence	50 Hz
Puissance maximale	3.68 kW
Volume utile	53 L
Classe énergétique	A
Consommation mode traditionnel	0.83 kWh/cycle
Consommation mode chaleur tournante	0.81 kWh/cycle
Fonctions de cuisson	Convection naturelle, Chaleur tournante, Gril, Éclairage, Minuterie
Nombre de niveaux de grille	4
Type d'éclairage	Ampoule halogène (300°C max)
Sécurité	Sécurité enfants, thermostat de sécurité, arrêt automatique
Nettoyage	Manuel, avec chiffon doux et produits neutres ; porte démontable
Accessoires inclus	Grille métallique, plateau de cuisson
Longueur du câble d'alimentation	1100 mm

FOIRE AUX QUESTIONS - ZOB21301BK ZANUSSI

Comment nettoyer la vitre intérieure du four ?

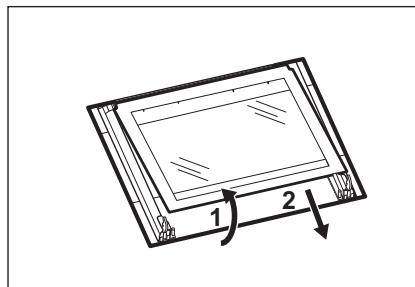

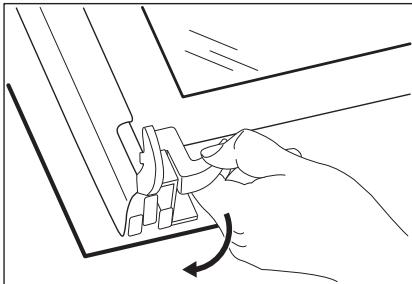

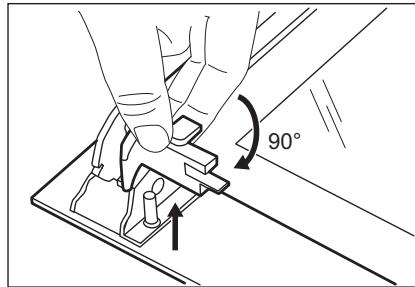

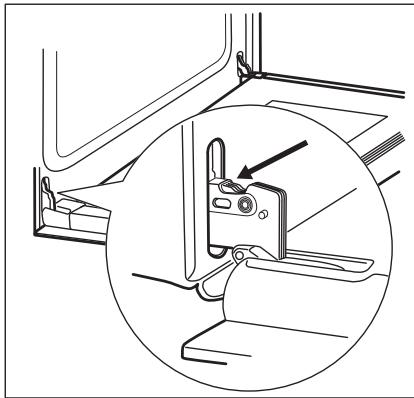

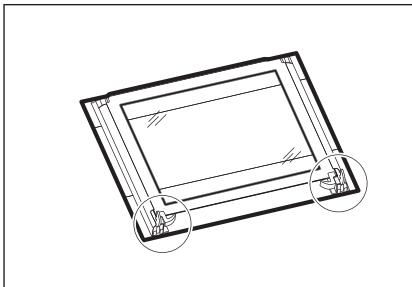

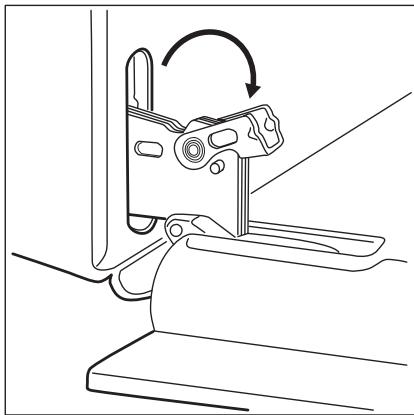

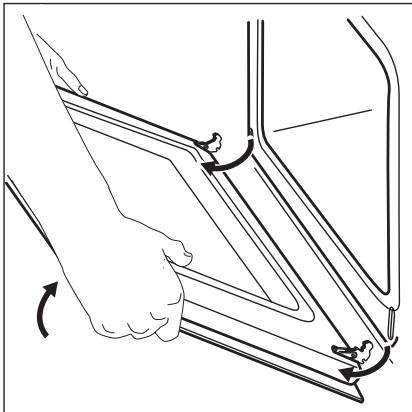

Retirez la porte du four en suivant les instructions du manuel. Démontez le panneau de verre intérieur en dégageant les fixations. Nettoyez avec de l'eau savonneuse et un chiffon doux. Séchez soigneusement avant de remonter.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est allumé, que l'horloge est réglée et que les réglages sont corrects. Assurez-vous que la sécurité enfants n'est pas activée. Si le fusible a disjoncté, remplacez-le. Si le problème persiste, contactez le service après-vente.

Comment désactiver la sécurité enfants ?

La sécurité enfants se désactive en appuyant sur la touche correspondante (consultez le manuel). Généralement, maintenez enfoncée la touche « Verrouillage » pendant 3 secondes jusqu'à ce que le symbole disparaisse.

Puis-je utiliser du papier aluminium dans le four ?

Ne placez jamais de feuilles d'aluminium directement sur le fond du four, car cela pourrait endommager l'émail. Utilisez un plat adapté. Le papier aluminium peut être utilisé pour couvrir les aliments, mais évitez tout contact direct avec les parois.

Quelle est la température maximale du gril ?

La température maximale pour la fonction Gril est de 250°C. Préchauffez le four à vide pendant 10 minutes avant d'utiliser le gril pour de meilleurs résultats.

Comment remplacer l'ampoule du four ?

Éteignez l'appareil et débranchez-le. Retirez le diffuseur en verre en tournant vers la gauche. Remplacez l'ampoule par une ampoule halogène résistant à 300°C. Remettez le diffuseur et rebranchez.

Quels types de plats sont adaptés pour la chaleur tournante ?

La chaleur tournante convient pour cuire plusieurs plats simultanément sur différents niveaux, comme des gâteaux, des biscuits et des rôtis. Utilisez des plats en métal ou en verre allant au four.

Comment régler la minuterie ?

Tournez la manette du minuteur au maximum, puis revenez à la durée souhaitée. Un signal sonore retentit à la fin du temps défini. La minuterie n'arrête pas la cuisson automatiquement.

Puis-je faire cuire sur plusieurs niveaux en même temps ?

Oui, utilisez la fonction Chaleur tournante pour cuire sur jusqu'à 3 niveaux simultanément, en veillant à ce que les plats ne bloquent pas la circulation de l'air. Laissez un espace entre les niveaux.

Comment économiser de l'énergie lors de la cuisson ?

Utilisez la chaleur tournante si possible. Évitez d'ouvrir la porte inutilement. Éteignez le four 3 à 10 minutes avant la fin de la cuisson pour utiliser la chaleur résiduelle. Utilisez des plats en métal pour une meilleure conduction.

MODE D'EMPLOI ZOB21301BK ZANUSSI

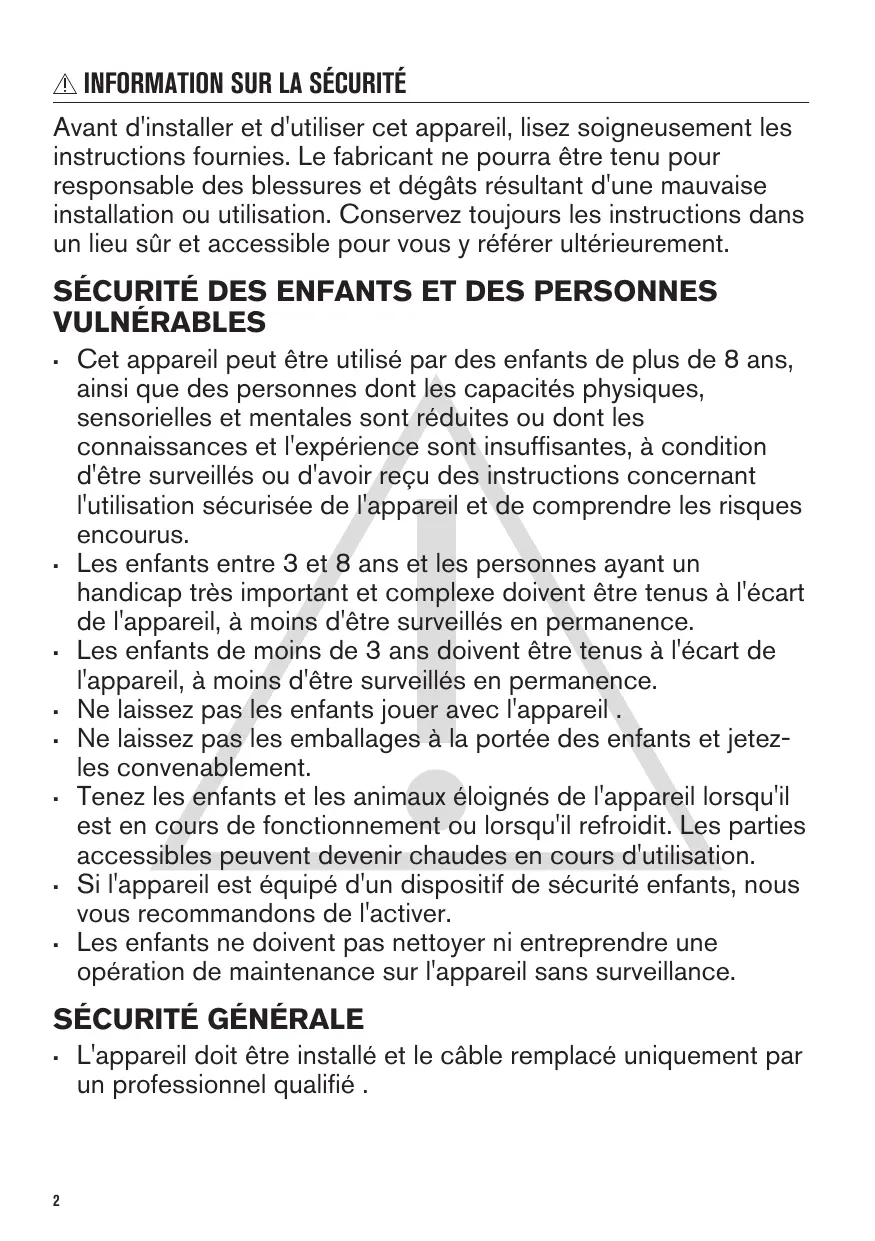

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Securite des enfants et des personnes vulnerables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laisser pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles peuvent devenir chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• L'appareil doit être installé et le câble remplacé unquèment par un professionnel qualifié.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• Utilisez toujours des gants de cuisine pour retirer ou enfournir des accessoires ou des plats allant au four.
• Avant d'effectuer une opération de maintenance, débranchez l'appareil de la prise secteur.
• AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.

Installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Ne tirez jamais l'appareil par la poignée. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

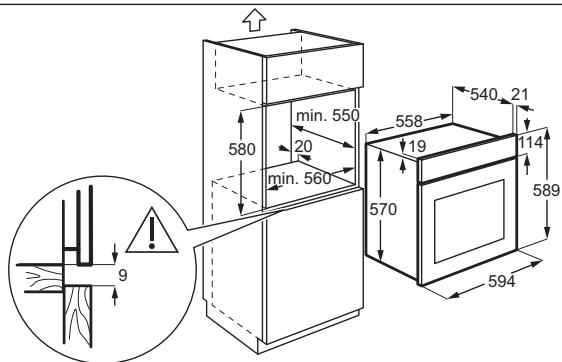

Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail)

580 (600) mm

Largeur du meuble	560 mm
Profondeur du meuble	550 (550) mm
Hauteur de l'avant de l'appareil	589 mm
Hauteur de l'arrière de l'appareil	570 mm
Largeur de l'avant de l'appareil	594 mm
Largeur de l'arrière de l'appareil	558 mm
Profondeur de l'appareil	561 mm
Profondeur d'encastrement de l'appareil	540 mm
Profondeur avec porte ouverte	1007 mm
Dimensions minimales de l'ouverture de venti-lation. Ouverture pla-cée sur la partie infé-rieure de la face arrière	560x20 mm
Longueur du cable d'alimentation secteur. Le cable est placé dans le coin droit de la face arrière	1100 mm
Vis de montage	4x25 mm

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre. - Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau. Utilisez une prise correctement installée et protégée contre les chocs. L'appareil ne doit pas être raccordé à l'aide d'une prise multiple ou d'un prolongateur. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé. - Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude. - La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé. - Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur. - Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. - N'utilisez que des dispositifs d'isolement corrects : coupe-circuits de protection de ligne, fusibles. (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le

dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

• Cet appareil n'est fourni qu'avec un câble d'alimentation.

Types de câbles compatibles pour l'installation ou le remplacement pour l'europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

Puisance totale (W)	Section du cable (mm2)
maximum 1380	3 x 0.75
maximum 2300	3 x 1
maximum 3680	3 x 1.5

Le fil de masse (fil jaune/vert) doit faire 2 cm de plus que les fils de phase et neutre (fils bleu et marron).

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Cet appareil est exclusivement destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la porte ouverte.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de

l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil, ni sur celui-ci.

Avertissement! risque d'endommagement de l'appareil.

Pour éviter tout endommagement ou décoloration de l'email :

• ne posez pas de plats allant au four ni d'autre objet directement sur le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil. ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud.
• Une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.
• Faites attention lorsque vous retirez ou remettez en place les accessoires.

La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil. Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes. - Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple. - La porte du four doit toujours être fermée pendant la cuisson. - Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l'appareil est en marche. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégâts sur l'appareil, le meuble ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas complètement refroidi.

Avertissement! risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente/agréé. Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant).

Avertissement! risque d'électrocution!

• Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne les utiliser pas pour éclairer votre logement.
• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilise que des ampoules ayant les mêmes spécifications.

Maintenance

• Pour réparer l'appareil, contactez un service après-vente/agréé. Utilisez exclusivement des pièces d'origine.

Avertissement! risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Débranchez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT! Reportez-vous

aux chapitres concernant la sécurité.

Encastrement

Permet de poser des plats (à roti, à gratin) et des moules à gâteau/pâtisserie.

Avant la première utilisation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Premier nettoyage

Retirez tous les accessoires de l'appareil.

Reportez-vous au chapitre « Entretien et nettoyage »

Nettoyez l'appareil et les accessoires avant de les utiliser pour la première fois.

Remettez les accessoires en place.

Prechauffage

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

Utilisation quotidienne

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

1 Bandeau de commande 2 Indicateur / symbole de température 3 Manette du thermostat 4 Manette du minuteur 5 Manette de sélection des fonctions du four 6 Voyant / symbole de mise sous tension 7 Orifices d’aération du ventilateur de refroidissement 8 Résistance 9 Éclairage 10 Ventilateur 11 Position des grilles

Plateau de cuisson

Pour la cuisson de gâteaux et de biscuits / gâteaux secs.

1. Sélectionnez la fonction et la température maximale.
2. Laissez l'appareil en fonctionnement pendant 1 heure.
3. Sélectionnez la fonction et réglez la température maximale.
4. Laissez l'appareil en fonctionnement pendant 15 minutes.

Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper de l'appareil. C'est normal. Assurez-vous que la ventilation dans la pièce est suffisante.

Selon le modèle de votre appareil, s'il dispose de symboles de manette, d'indicateurs ou de voyants :

Le voyant s'allume lorsqu'appareil est en marche. Le symbole indique si la manette contrôle les fonctions du four ou la température. L'indicateur s'allume lorsque le four monte en température.

1. Tournez la manette des fonctions du four pour sélectionner une fonction.
2. Tournez la manette du thermostat pour sélectionner la température souhaitée.
3. Pour éteindre l'appareil, tournez les manettes des fonctions du four et celle de température en position ARRET.

FONCTIONS DU FOUR

Fonction du four		Utilisation
0	Position Arrêt	L'appareil est étant.
-	Eclairage four	Pour allumer l'éclairage même si aucune fonction de cuisson n'est seLECTIONnée.
	Convection naturelle	Pour cuire et rôtir des aliments sur 1 seul niveau.
	Chaleur tournante	Pour cuire ou rôtir simultanément sur plusieurs niveaux des aliments nécessitant une température de cuisson identique, sans que les saveurs ne se mélangent.
	Gril	Pour faire griller des alimentents peu écais et du pain.

Minuterie

Utilisez cette fonction pour régler un minuteur pour une fonction du four.

Cette fonction est sans effet sur le fonctionnement de l'appareil.

Utilisation des accessoires

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

1. Sélectionnez une fonction du four et la température.
2. Tournez la manette du minuteur au maximum, puis tournez-la sur la durée nécessaire.

À la fin du temps défini, un signal sonore retentit.

Installation des accessoires

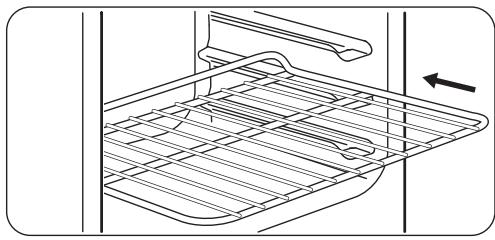

Grille métallique :

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Tous les accessoires sont dotés de petites indentations en haut, à droite et à gauche, afin d'augmenter la sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille est un dispositif complémentaire pour empêcher les ustensiles de cuisine de glisser.

Ventilateur de refroidissement

Lorsque l'appareil est en cours de fonctionnement, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Lorsque vous éteignez le four, le ventilateur de refroidissement s'arrête.

Thermostat de sécurité

Un mauvais fonctionnement de l'appareil ou des composants défectueux peuvent causer une

Conseils

surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

Informations générales

L'appareil dispose de quatre niveaux de grille. Comptez les niveaux de grille à partir du bas de l'appareil. L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpétuellement la vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum. - De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. C'est normal. Veillez à recycler un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites

Fonctionner l'appareil 10 minutes avant d'enfournir vos aliments.

• Essuyez la vapeur après chaque utilisation de l'appareil.
• Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraînerait une dépréciation de l'email et modifierait les résultats de cuisson.

CuissoN de gateaux

• N'ouvre la porte du four qu'aux 3/4 du temps de cuisson.
• Si vous utilisez deux plateaux de cuisson en même temps, laissez un niveau libre entre les deux.

Cuisson de VIANDE et de poisson

Pour les aliments très gras, utilisez un plat à rôtir pour éviter de salir le four de manière irréversible. - Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule. Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne

se condense, ajoutez à nouveau de l'eau dans le plat à rotir à chaque fois qu'il n'en contient plus.

Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume.

Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

TABLEAU DE RÖTISSAGE ET DE CUISSON DES GATEAUX Gâteaux

Plat	Vôute		Chaleur tournante		Durée (min)	Commentai-res
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Pâtes à gâteaux	170	2	165	2 (1 et 3)	45 - 60	Dans un moule à gâteau
Pâte sa-blée	170	2	160	2 (1 et 3)	20 - 30	Dans un moule à gâteau
Gâteau au fromage (au ba-beurre)	170	1	165	2	70 - 80	Dans un moule à gâteau de 26 cm
Tarte aux pommes	170	1	160	2 (1 et 3)	80 - 100	Dans deux moules à gâteau de 20 cm sur une grille métallique
Strudel	175	2	150	2	60 - 80	Sur un plateau multi-uses
Tarte à la confiture	170	2	160	2 (1 et 3)	30 - 40	Dans un moule à gâteau de 26 cm
Cake aux fruits	170	2	155	2	50 - 60	Dans un moule à gâteau de 26 cm
Génoise/Gâteau Savoie(version al-logée)	170	2	160	2	90 - 120	Dans un moule à gâteau de 26 cm
Gâteau de Noël/Cake aux fruits	170	2	160	2	50 - 60	Dans un moule à gâteau de 20 cm
Gâteau aux pru-nes1)	170	2	165	2	20 - 30	Dans un moule à pain
Petits gâteaux	170	3	166	3 (1 et 3)	25 - 35	Sur un plateau multi-uses
Biscuits/ Gâteaux secs1)	150	3	140	3 (1 et 3)	30 - 35	Sur un plateau multi-uses
Meringues	100	3	115	3	35 - 40	Sur un plateau multi-uses
Petits pains1)	190	3	180	3	80 - 100	Sur un plateau multi-uses
Choux1)	190	3	180	3 (1 et 3)	15 - 20	Sur un plateau multi-uses
Tourtes	180	3	170	2	25 - 35	Dans un moule à gâteau de 20 cm
Gâteau à étages	180	1 ou 2	170	2	45 - 70	Gauche + droit dans un moule à gâteau de 20 cm
Cake aux fruits	160	1	150	2	110 - 120	Dans un moule à gâteau de 24 cm
Gâteau à étages1)	170	1	160	1	50 - 60	Dans un moule à gâteau de 20 cm

1) Préchauffez le four pendant 10 minutes.

Pain et pizza

Plat	Voûte		Chaleur tournante		Durée (min)	Commentai- res
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Pain blanc1)	190	1	195	1	60 - 70	1 à 2 piè- ces, 500 g par pièce
Pain de seigle	190	1	190	1	30 - 45	Dans un moule à pain
Petits pains1)	190	2	180	2 (1 et 3)	25 - 40	6 à 8 pe- tits pains sur un pla- teau de cuisson
Pizza1)	190	1	190	1	20 - 30	Dans un plat à rôtir
Scones1)	200	3	190	2	10 - 20	Sur un plateau multi-usa- ges

1) Préchauffez le four pendant 10 minutes.

Préparations à base d'œufs

Plat	Vôute		Chaleur tournante		Durée (min)	Commentai-res
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Gratin de pâtes	180	2	180	2	40 - 50	Dans un moule
Gratin aux légumes	200	2	200	2	45 - 60	Dans un moule
Quiches	190	1	190	1	40 - 50	Dans un moule
Lasagnes	200	2	200	2	25 - 40	Dans un moule
Cannelloni	200	2	200	2	25 - 40	Dans un moule
« Yorkshire pud-dings »1)	220	2	210	2	20 - 30	Moule pour 6 pud-dings

Préchauffez le four pendant 10 minutes.

Vande

Plat	Vôute		Chaleur tournante		Durée (min)	Commentai-res
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Boeuf	200	2	190	2	50 - 70	Sur la grin-le métalli-que et dans un plat à rôtir
Porc	180	2	180	2	90 - 120	Sur la grin- le métalli-que et dans un plat à rôtir
Veau	190	2	175	2	90 - 120	Sur la grin- le métalli-que et dans un plat à rôtir
Rôti de bœuf, sai- gnant	210	2	200	2	44 - 50	Sur la grin- le métalli- que et dans un plat à rôtir
Rôti de bœuf, à point	210	2	200	2	51 - 55	Sur la grin- le métalli- que et dans un plat à rôtir
Rôti de bœuf, bien cuit	210	2	200	2	55 - 60	Sur la grin- le métalli- que et dans un plat à rôtir
Épaule de porc	180	2	170	2	120 - 150	Dans un plat à rôtir
Jarret de porc	180	2	160	2	100 - 120	2 pièces dans un plat à rôtir
Agneau	190	2	190	2	110 - 130	Gigot
Volaille	200	2	200	2	70 - 85	Entier
Dinde	180	1	160	1	210 - 240	Entier
Canard	175	2	160	2	120 - 150	Entier
Oie	175	1	160	1	150 - 200	Entier
Lapin	190	2	175	2	60 - 80	En mor- ceaux
Lièvre	190	2	175	2	150 - 200	En mor- ceaux
Faisan	190	2	175	2	90 - 120	Entier

Poisson

Plat	Voûte		Chaleur tournante		Durée (min)	Commentai-res
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Truite/daurade	190	2	175	2 (1 et 3)	40 - 55	3 - 4 mois-sons
Thon/saumon	190	2	175	2 (1 et 3)	35 - 60	4 - 6 filets

GRIL

Préchauffez votre four à vide pendant

10 minutes avant la cuisson.

Plat	Quantité		Température (°C)	Durée (min)		Positions des grilles
	Morceaux	(g)		1re face	2e face
Filet de bœuf	4	800	250	12 - 15	12 - 14	3
Steaks de bœuf	4	600	250	10 - 12	6 - 8	3
Saucisses	8	-	250	12 - 15	10 - 12	3
Côtelettes de porc	4	600	250	12 - 16	12 - 14	3
Poulet (coupé en deux)	2	1000	250	30 - 35	25 - 30	3
Brochettes	4	-	250	10 - 15	10 - 12	3
Escalope de poulet	4	400	250	12 - 15	12 - 14	3
Steak ha-ché	6	600	250	20 - 30	-	3
Filet de poisson	4	400	250	12 - 14	10 - 12	3
Sandwiches toas-tés	4 - 6	-	250	5 - 7	-	3
Toasts	4 - 6	-	250	2 - 4	2 - 3	3

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Remarques concernant l'entretien

Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse tiède. Utilisez un produit courant destiné au nettoyage des surfaces en métal. - Nettoyez l'intérieur de l'appareil après chaque utilisation. L'accumulation de graisses ou d'autres résidus alimentaires peut provoquer un incendie. - En cas de salissures importantes, nettoyez à l'aide de produits spécifiques pour four. - Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux additionné d'eau chaude savonneuse. - Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des produits agressifs, des objets pointus ni au lave-vaiselle. Cela risque d'endommager le revêtement anti-adhésif.

Appareils en ACIER inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge ou un chiffon humides.

Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

Nettoyage du JOINT détanchéite de la porte

• Vérifiez régulièrement le joint d'étanchéité de la porte. Le joint d'étanchéité de la porte est posé sur l'encadrement de la cavité du four. N'utilisez pas l'appareil si le joint d'étanchéité de la porte est endommagé. Faites appel à un service après-vente agréé. Pour le nettoyage du joint d'étanchéité de la porte, consultez les informations générales concernant le nettoyage.

Retrait et installation de la porte

La porte du four est dotée de deux panneaux de verre. Vous pouvez retirer la porte du four ainsi que le panneau de verre intérieur afin de le nettoyer.

Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de désterminer les panneaux de verre.

Si vous tentez d'extraire le panneau de verre intérieur sans avoir au préalable retiré la porte du four, celle-ci peut se refermer brusquement.

ATTENTION! N'utilisez pas le four sans le panneau de verre intérieur.

1. Ouvrez la porte entièrement et maintenez les deux charnières.

1. Soulevez et tournez entièrement les leviers des deux charnières.

1. Fermez la porte du four à la première position d'ouverture (mi-parcours). Puis soulevez et tirez la porte vers l'avant et retirez-la de son logement.

1. Déposez la porte sur une surface stable recouverte d'un tissu doux.

1. Désengagez le système de verrouillage pour retirer le panneau de verre intérieur.

1. Faites pivoter les deux fixations de et retirez-les de leurs logements.

1. Soulevez doucement puis sortez le panneau de verre.

1. Nettoyez les panneaux de verre avec de l'eau savonneuse. Sèchez soigneusement les panneaux de verre. Les rails télescopiques ne passent pas au lave-vaiselle.

Une fois le nettoyage terminé, remettez le panneau de verre et la porte du four en place.

Lorsque le cadre de la porte est installé correctement, il émet un clic.

Veillez à installer correctement le panneau de verre intérieur dans son logement.

Reemplacement de l'éclairage

Placez un chiffon au fond de la cavité de l'appareil. Cela évitera d'endommager le diffuseur en verre et la cavité.

AVERTISSEMENT! Risque d'électrocution! Déconnectez le fusible avant de replacer l'ampoule. L'éclairage et le diffuseur en verre peuvent être très chauds.

1. Eteignez l'appareil
2. Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur.

Éclairage arrière

1. Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une ampoule adequate résistant à une température de 300°C
4. Remplacez le diffuseur en verre.

Dépannage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème	Cause probable	Solution
Vous ne pouvez pas allumer le four ni le faire fonctionner.	Le four n'est pas branché à une source d'alimentation élec-trique ou le branchement est incorrect.	Vérifiéz que le four est correctement branché à une source d'alimentation électrique (reportez-vous au schéma de branchement).
Le four ne chauffe pas.	Le four est étant.	Allumez le four.
Le four ne chauffe pas.	L'horloge n'est pas réglée.	Réglez l'horloge.
Le four ne chauffe pas.	Les régliages nécessaires n'ont pas été effectués.	Vérifiéz que les régliages sont corrects.
Le four ne chauffe pas.	La fonction d'arrêt automatique est activée.	Reportez-vous à « Arrêt automatique » .
Le four ne chauffe pas.	La sécurité enfants est activée.	Reportez-vous à la section « Utilisation de la sécurité enfants » .
Le four ne chauffe pas.	Le fusible a disjoncté.	Vérifiéz que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un élec-tricien qualifié.
L'éclairage ne fonctionne pas.	L'éclairage est défectueux.	Remplacez l'ampoule.
La cuisson des-aliments est trop longue ou trop rapide.	La température est trop BASSE ou trop élevé.	Ajustez la température si nécessaire. Suivez les conseils du manuel d'utilisation.
De la vapeur et de la condensation se forment sur les ali-ments et dans la cavité du four.	Le plat est resté trop long-temps dans le four.	Ne laissez pas les plats dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson.
Un code d'erreur ne figurant pas dans ce tableau s'affiche.	Une anomalie électrique est survenue.	Éteignez le four à l'aide du fusible de l'habitation ou du disjoncteur situé dans la boîte à fusibles, puis allu-mez-le de nouveau.Si l'affichage indique de nouveau un code d'erreur, contactez le service après-vente.

Informations de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente.

Les informations à fournir au service après-vente figurent sur la plaque signalétique. La plaque

La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de l'appareil.

Nous vous recommandons de noter ces informations ici :

Modèle (MOD.)	..................
Rétérence du produit (PNC)	..................
Numéro de série (S.N.)	..................

DONNÉES TECHNIQUES

Tension	230 V
Fréquence	50 Hz

Rendement énergétique

FICHE DU PRODUIT ET INFORMATIONS CONFORMÉMENT À LA NORME EU 65-66/2014

Nom du fournisseur	Zanussi
Identification du modele	ZOB21301BK ZOB21301XK
Index d'efficacité énergétique	105.2
Classe d'efficacité énergétique	A
Consommation d'énergie avec charge standard et mode traditionnel	0.83 kWh/cycle
Consummation d'énergie avec charge standard et mode air pulsé	0.81 kWh/cycle
Nombre de cavités	1
Source de chaleur	Électricité
Volume	53 l
Type de four	Four encastrable
Masse	ZOB21301BK	27.5 kg
	ZOB21301XK	26.8 kg

EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Plages, fours, fours à vapeur et grils - Méthodes de mesure des performances.

Économie d'energie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Conseils généraux

Assurez-vous que la porte du four est correctement fermée lorsque vous faites fonctionner l'appareil, et ouvrez-la le moins possible durant la cuisson. - Utilisez des plats en métal pour augmenter les économies d'énergie. - Si possible, placez le plat dans le four, sans préchauffage.

Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson, en fonction de la durée de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson. - Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

• Cuisson avec ventilation - si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.
• Maintien au chaud - si vous souhaitez utiliser la chaleur résiduelle pour maintenir un plat au chaud, sélectionnez le réglage de température le plus bas possible.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits ELECTriques et électroniques. Ne jetez pas.

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
