| Type de produit | Cuisinière à bois |
| Marque | GODIN |
| Modèle | PROMES 240171 CA |
| Puissance nominale | 6,5 kW |
| Rendement | 78,9 % |
| Consommation horaire de bois | 1,9 kg/h (bois à 20% d'humidité) |
| Diamètre du conduit de fumée | 150 mm |
| Température moyenne des fumées | 239 °C |
| Émission de CO (à 13% O2) | 0,11 % |
| Dépression requise | 10 Pa (allure normale) |
| Dimensions de la cuisinière (H x L x P) | 845 x 1023 x 668 mm |
| Dimensions du foyer (L x H) | 240 x 270 mm |
| Dimensions du four (L x H x P) | 330 x 298 x 410 mm |
| Poids (version céramique) | 191 kg |
| Poids (version émaillée) | 163 kg |
| Type de grille | Grille plate |
| Combustible autorisé | Bûches de bois sec (humidité < 20%) |
| Réglages | Air primaire et secondaire, régulateur fumées (cuisson/ chauffage) |
| Sécurité | Distance min. aux matériaux combustibles : voir étiquette produit ; protection au sol ignifuge requise |
| Entretien | Nettoyage vitre avec appareil froid, vidage cendrier régulier, ramonage conduit 2 fois/an |
| Pièces de rechange | Utiliser exclusivement des pièces GODIN d'origine |
| Garantie | 2 ans, sauf pièces d'usure (1 an) |
| Respect des normes | Certifié selon EN 12815 |
FOIRE AUX QUESTIONS - PROMES 240171 CA GODIN
Questions des utilisateurs sur PROMES 240171 CA GODIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière bois au format PDF gratuitement ! Retrouvez votre notice PROMES 240171 CA - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROMES 240171 CA de la marque GODIN.
MODE D'EMPLOI PROMES 240171 CA GODIN
PROMES - réf. 240175
Ces appareils ont été testés selon les critères de la norme Européenne NF EN 12815 et sont conformes à l'annexe ZA de l'EN 12815/A1.

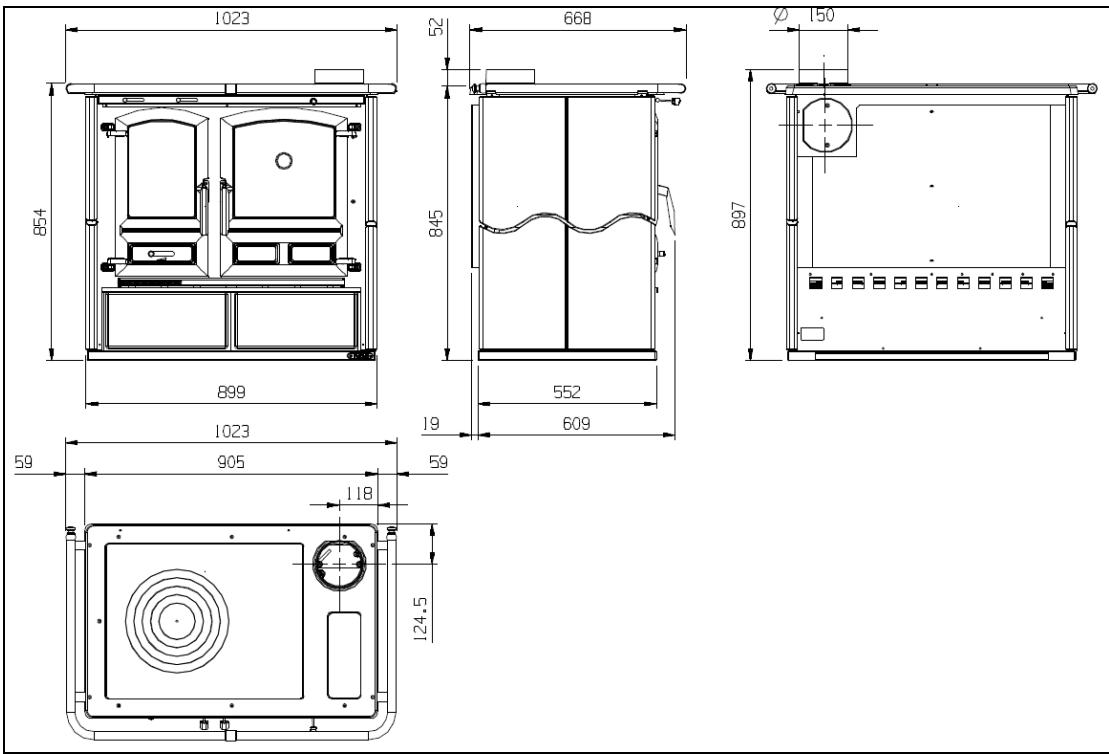

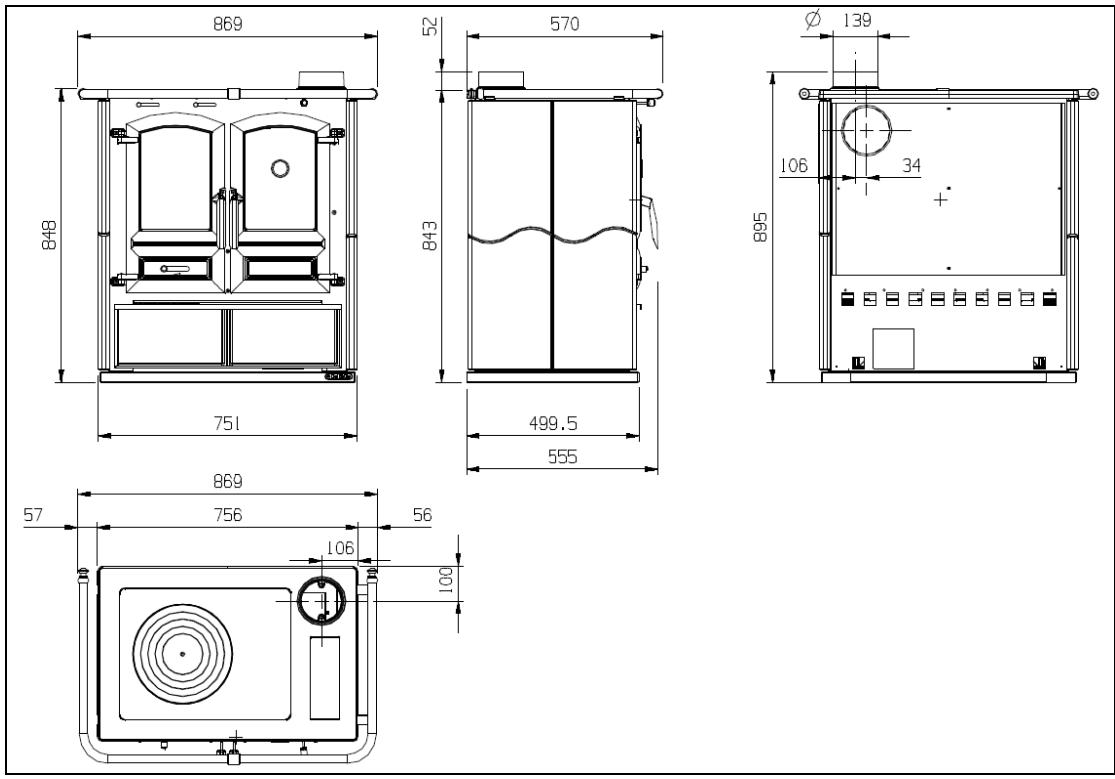

CHARACTERISTIQUES TECHNIQUES
| DIVOMES | PROMES | |
| Puissance nominale en kW | 6 | 6.5 |
| Rendement en % | 74 | 78,9 |
| Diamètre tuyau en mm | 139 | 150 |
| Consommation horaire de bois en kg/h (bois avec 20% d'humidité) | 2 | 1,9 |
| Débit massique des fumées en g/s | 9,56 | 7,24 |
| Température moyenne des fumées en °C | 255 | 239 |
| Émission de CO à 13% d'O2 | 0,12 | 0,11 |
| Dépression à rendement calorifique nominal en Pa | 12 | 10 |
| Dimensions ouverte foyer en mm (LxH) | 205x260 | 240x270 |
| Dimensions du corps du foyer / plan en mm (LxHxP) | 230x350x382 | 270x340x400 |
| Dimensions du four en mm (LxHxP) | 245x300x384 | 330x298x410 |
| Type de grille | Grille plate | |
| Hauteur cuisinière en mm | 843 | 845 |
| Largeur cuisinière en mm | 869 | 1023 |
| Profondeur cuisinière (sans poignée) en mm | 570 | 668 |
| Poids en Kg | 166 (version céramique) | 191(version céramique) |
| 140 (version émaillee) | 163 (version émaillee) | |
| Distance de sécurité aux matériaux combustibles | Voir chapitre Sécurité anti-incendie | |
Instructions destinées à l'installateur
La cuisine est assemblée et prête pour le raccordement. Elle doit être connectée par un raccord au tuyau d'évacuation de la fumée existant. Dans la mesure du possible, le raccord doit être court, rectiligne, horizontal ou légèrement en montée. Les raccordements doivent être étanches. Le diamètre de l'ouverture du tuyau d'évacuation de la fumée pour le raccordement doit correspondre au moins au diamètre du conduit de fumée. L'ouverture devrait être équipée d'une connexion murale pour y introduire le conduit de décharge et d'une rosace. Le tronc de décharge non utilisé doit être recouvert avec le bouchon adéquat.
Exigences fondamentales pour un fonctionnement correct de l'appareil :
La section interne doit être de préférence circulaire
être thermiquement isolée et imperméable et construite avec des matériaux résistants à la chaleur, aux produits de la combustion et aux éventuelles condensations
être exempt d’étranglements et avoir un parcours vertical responsable des déviations qui ne dépasse pas
déjà utilisé au préalable il doit être nettoyé
respecter les données techniques du manuel d'instructions;
Si le conduit de cheminée était à section carrée ou rectangulaire, les angles internes doivent être arrondis, avec un rayon non inférieur à 20 mm. Pour la section rectangulaire, le rapport maximum entre les côtés doit être ≤1,5.
Une section trop petite provoque une diminution du tirage. Nous conseillons une hauteur de 4 m.
Sont interdits et pour cette raison portent préjudice au bon fonctionnement de l'appareil : fibrociment, acier galvanisé, surfaces internes rugueuses et poreuses. Dans la figure 3, certains exemples de solutions sont mentionnés.
La section minimale doit être soit de 4dm² (par exemple 20 × 20cm) pour les appareils dont le diamètre de conduit est inférieur à 200mm soit de 6,25dm² (par exemple 25 × 25cm) pour les appareils avec un diamètre supérieur à 200mm.
Le tirage créé par votre conduit de cheminée doit être suffisant mais non excessif.
Une section du conduit de cheminée trop importante peut déséquilibrer un volume trop important à réchauffer et par conséquent provoquer des difficultés de fonctionnement de l'appareil ; pour éviter cela il faut garnir de tubes celui-ci le long de toute sa hauteur. Une section trop petite provoque une diminution du tirage.
Le conduit de cheminée doit être à une certaine distance des matériaux inflammables ou combustibles au moyen d'une isolation appropriée ou d'un matelas d'air. Il est interdit de faire transiter à l'intérieur du même tube des installations ou des canaux d'aération d'air. Il est interdit en outre de pratiquer des ouvertures mobiles ou fixes, sur celui-ci, pour y raccorder d'autres appareils.
- Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006. Sasser t dord de la nne qualite du conuit de cheminee. role est primordial. va conditionner le resultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.
La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...
Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...
- Une bonne cheminée doit être construite en matériaux peu conducteurs de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
- Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 4 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
- Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 10 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 10 pascals en allure normale sous peine de fonctionnement médicocé.
Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.
Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.
Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
Supprimer les poteries qui ne presentaient pas une section de sortie d'au moins 2,5dm² Il est recommendé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au dessous de l'axe du tuyau de fumée. - Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propre du conduit. Si nécessaire, effectuer un ramonage. - Les apparêls doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommendée. Toutes les règlementations nationales et locales doivent être respectées. - Les extracteurs utilisés dans la même piece ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres apparèils dans le même espace que l'appareil peut générer des perturbations de tirage. - Ne jamais obstruer les entrées d'air prévues dans la piece. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la piece et il convient d'assurer son alimentation par un apport extérieur suffisant. - Ces appeareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intémédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.
Important :
- Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matières aux classes Mo ou A2-s1, d0).
- Dans le cas d'une cuisine, le plafond doit être situé au moins à 80 cm du dessus de l'appareil.
Raccordement au CONDUT de cheminée
Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se situer dans l'épaisseur du plancher (prévoir le déport B).
Schéma 3: Exemple d'un raccordement au conduit de cheminée
Les appareils dotés de portes sans fermeture automatique doivent être raccordés à leur propre conduit d'évacuation de la fumée. Le fonctionnement avec la porte ouverte est permis essentiellement sous surveillance.
Le tube de raccordement au conduit de la cheminée doit être le plus court possible, rectiligne, hermétique et conforme aux normes en vigueur.
Le raccordement doit être effectué avec des tubes stables et robustes (nous conseillons une épaisseur de 2 mm) et être fixé hermétiquement au conduit de la cheminée. Le diamètre interne du tube de raccordement doit correspondre au diamètre externe du manchon d'évacuation de la fumée du poêle.
ATTENTION : Si le raccordement avait transiter au travers d'éléments composés de matériels inflammables, dans un rayon de 20 cm tout autour du tube, tous les matériels inflammables doivent être substitués par des matériels ignifugés et résistants à la chaleur.
Pour un bon fonctionnement de l'appareil, il est essentiel que, dans le lieu de l'installation, suffisamment d'air s'introduise pour la combustion.
La dépression à la cheminée (TIRAGE) doit être au moins de 10 ou 12 Pa. La mesure doit toujours être effectuée avec l'appareil chaud (rendement calorifique nominal).
Lorsque la dépression dépasse 17 Pa, il faut réduire celle-ci en installant un régulateur de tirage supplémentaire (vanne à papillon) sur le tube d'évacuation ou dans la cheminée.
AFFLUX de l'air dans le LIEU d'installation pendant la combustion
Etant donné que les brûleurs à bois prennent l'air utile à la combustion dans le local d'installation, il est indispensable qu'une quantité d'air suffisante soit présente dans la pièce. En cas de fenêtres et de portes étanches (par ex, les maisons construites conformément au critère de l'économie d'énergie), il se peut que l'entrée d'air froid ne soit plus garantie, cela risque de compromettre le tirage de l'appareil, ainsi que votre sécurité. Par conséquent, il faut garantir une alimentation supplémentaire d'air froid au moyen d'une prise d'air externe placée à proximité de l'appareil ou bien installer une conduite pour l'air de combustion dirigée vers l'extérieur ou dans une pièce aérée, à l'exception de la pièce où se trouve la chaudière ou le garage (INTERDIT).
Le tuyau de raccordement doit être lisse, de 120 mm de diamètre minimum, devra mesurer 4 m de longueur maximum et ne devra pas avoir plus de 3 coudes. Si celui-ci sera raccordé directement avec l'extérieur, il devra être équipéd'un pare-vent.
L'entrée d'air pour la combustion dans le lieu d'installation ne doit pas être fermée durant le fonctionnement du poêle. Il est absolument nécessaire que dans les locaux où fonctionnent les poêles avec un tirage naturel de la cheminée, soit introduite une quantité d'air suffisante pour la combustion, jusqu'à 20m³/heure. La recirculation naturelle de l'air doit être garantie par quelques ouvertures fixes vers l'extérieur, leur grandeur est établie par les normes en la matière. Demander des informations à votre ramoneur habituel.
Les ouvertures doivent être protégées par des grilles et il ne faut jamais les obstruer.
Une hotte d'extraction (aspiration) installée dans la même pièce ou dans une pièce adjacente provoque une dépression dans le local. Ceci provoque l'échappement de gaz brûlés (épaisse fumée, odeur) et il faut donc assurer une plus grande arrivée d'air frais.
La dépression d'une hotte aspirante peut, dans le pire des cas, transformer le tuyau d'évacuation des fumées du poêle en prise d'air extérieur et aspirer à nouveau les fumées dans le local, ce qui entraîne de très graves conséquences sur les personnes.
Préambule: Les cuisinières à bois permettent de cuisiner sur la plaque et de chauffer des espaces de logement durant certaines périodes ou de compléter un chauffage centralisé insuffisant. Elles conviennent parfaitement aux propriétés de vacances ou de week-end ou bien comme chauffage d'appoint pendant toute l'année. Comme combustible, elles utilisent des buches de bois.
La cuisine se compose de plaques en tôle d'acier émaillée et zinguée et de pièces en fonte émaillée (portes, face avant et châssis plaque). Le foyer est équipé d'une porte panoramique avec vitreceramique (résistante jusqu'à 700^) qui permet une vue agréable du feu et qui protège de la fuite des fumées et des étincelles.
Le foyer est revêtu à l'intérieur de plaques individuelles en fonte et son intérieur comprend une grille plate. En dessous de la porte du four se trouve un bac chauffe-plats avec sa porte de fermeture : ne jamais y mettre d'objets ou matériaux inflammables.
Le chauffage du milieu ambiant se fait par rayonnement. La chaleur est rayonnée dans le milieu ambiant à travers les surfaces externes chaudes de la cuisinière.
La cuisine est équipée avec des régulateurs d'air primaire et secondaire pour régler la combustion.
- Avant d'utiliser l'appareil, lire la notice et les recommendations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation.
- L'installation par un professionnel est vivement recommandée.
- Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
- Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes) ; il est impératif de prendre toutes précautions pour éviter les brûlures.
- Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents. S'assurer du bon fonctionnement du registre des fumées (tirage direct ou par circulation) en manœuvrant le levier de commande situé en façade.
Conduite de l'appareil
- Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de combustible et ce, sur plusieurs jours.
- Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
Après une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.
Allumage
IMPORTANT : il est inévitable qu'une odeur désagréable se produise au premier allumage (suite au séchage des collants de la cordelette câblée du joint d'étanchéité et des vernis de protection). Cela disparaît après une courte période d'utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d'augmenter progressivement le rendement calorifique de l'appareil.
Pour effectuer un premier allumage correct des produits traités avec des vernis hautes températures, il faut savoir ce qui suit :
les matériaux utilisés pour la fabrication des appareils en question ne sont pas homogènes ; en effet, coexistent des éléments en fonte, en acier, refractaire et en faïence ;
La température à laquelle le corps de l'appareil est soumis n'est pas homogène : de secteur à secteur on enregistre des températures qui varient de 300°C à 500°C.
tout au long de sa durée de vie, l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journée et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
l'appareil neuf, avant de pouvoir être considéré comme « rodé », devra être soumis à divers cycles d'allumage afin de permettre à tous ses matériaux et à la peinture de compléter les différentes sollicitations élastiques;
en particulier au tout début, on pourra noter l'émission d'odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu'il soit cuit à 250°C pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pendant une certaine durée la température de 350°C avant de s'incorporer parfaitement aux surfaces métalliques.
Il est donc important de prendre ces petites précautions au cours de l'allumage :
1) s'assurer qu'un renouvellement important de l'air soit garanti dans le local où est installé l'appareil. 2) Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et notamment le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins forts que ce qui est indiqué dans le manuel d'instructions. 3) répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.
4) ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d'allumage en évitant, au moins au début, des cycles d'allumage-arrêt de courte durée. 5) au cours des premiers allumages, aucun objet ne devrait être appuyé sur l'appareil et tout particulièrement sur les superficies laquées. Les surfaces laquées ne doivent pas être touchées pendant le chauffage. 6) Après avoir terminé la période de « rodage », vous pourrez utiliser votre appareil comme le moteur d'une voiture, en évitant de brusques échauffements avec des charges excessives.
Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier journal ou d'autres moyens d'allumage vendus dans le commerce, à l'exception de toutes les substances liquides telles que l'alcool, essence, pétrole et équivalents. Les réglages pour l'air (primaire et secondaire) doivent être ouverts en même temps, il faut régler le régulateur des fumées pour l'utilisation cuisinière, c'est-à-dire que la manette doit être enfoncée vers l'arrière de la cuisinière.
Quand le bois commence à brûler, on peut charger plus de combustible et régler l'air pour la combustion selon les indications du chapitre Fonctionnement Standard. Au cours de cette phase, ne jamais laisser le poêle sans surveillance.
Ne jamais surcharger la cuisinière (comparer le tableau technique - quantité max. de combustible qui peut être chargée).
Trop de combustible et trop d'air pour la combustion peuvent causer une surchauffe et donc endommager le poêle. La garantie ne couvre pas
Fonctionnement standard
Les appareils dotés de portes sans fermeture automatique doivent être raccordés à leur propre conduit d'évacuation de la fumée.
Le fonctionnement avec la porte ouverte est permis seulement sous surveillance.
IMPORTANT : Pour des raisons de sécurité, la porte du foyer ne peut être ouverte que pendant le chargement de combustible. Le foyer doit rester fermé pendant le fonctionnement et pendant les périodes de repos.
Il faut donc toujours utiliser le poêle avec la porte fermée (abaissée) pour éviter l'effet forge.
Ne jamais surcharger la cuisinière. Trop de combustible et trop d'air pour la combustion peuvent causer une surchauffe et par conséquent endommager la cuisinière. Les dommages causés par la surchauffe ne sont pas couverts par la garantie.
Grâce aux régulateurs qui se trouvent sur la façade de la cuisinière, on règle l'émission de la chaleur du foyer. Ils doivent rester ouverts selon la demande calorifique (Figure 1).
On obtient la meilleure combustion (émissions min.) quand, en chargeant le bois, la plus grande partie de l'air de combustion passe à travers le registre air secondaire.
La régulation des registres nécessaire pour obtenir le rendement calorifique nominal avec une dépression du conduit de fumée de 10-12 Pa est la suivante :
| DIVOMES | PROMES | |
| AIR PRIMAIRE | 5 mm OUVERT | 2/3 OUVERT |
| AIR SECONDAIRE | OUVERT | 20 mm OUVERT |
| Consommation hora | 2 kg / h | 1.9 kg / h |
L'intensité de la combustion et, par conséquent, le rendement calorifique de votre cuisinière sont influencés non seulement par le réglage de l'air de combustion mais aussi par votre cheminée.
IMPORTANT : Pour s'assurer de la bonne combustion de votre poêle, vérifier que la fumée qui sort de la cheminée est bien transparente. Lorsqu'elle est blanche, cela signifie que le poêle n'est pas bien réglé ou que le bois est trop humide ; si, au contraire, la fumée est grise ou noire, cela peut dire que la combustion n'est pas totale.
Utilisation du FOUR
Après avoir nettoyé la grille, chargez le combustible. L'apport d'air pour la combustion peut influencer sensiblement la température du four. Un tirage suffisant de la cheminée et des conduits bien propres permettant le flux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cuisson.
La plaque du four peut être située à différents niveaux. Les gâteaux épais et les grands rois doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen. Le niveau supérieur peut être utilisé pour réchauffer ou rissoler.
Fonctionnement pendant les periodes de transition
Pendant la période de transition, c'est-à-dire quand les températures externes sont plus élevées, en cas d'augmentation imprévue de la température, il peut se produire certaines difficultés avec le tuyau d'évacuation de la fumée qui font que les gaz de combustion ne sont pas complètement aspirés. Les gaz de décharge ne sortent plus complètement (forte odeur de gaz).
Dans ce cas, secouez plus fréquemment la grille et augmentez l'air pour la combustion. Ensuite chargez une quantité réduite de combustible en faisant en sorte que celui-ci brûle plus rapidement (avec plus de flammes) et le tirage du tuyau d'évacuation de la fumée se stabilise. Contrôlez également que toutes les ouvertures pour nettoyage et les raccordements à la cheminée soient hermétiques.
Attention
LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRE AUX PIEÇES DE SE DILATER NORMALEMENT.
LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). LE GANT NE DOIT ÉTRE UTILISÉ QUE POUR MANCEUVRER LA POIGNÉE. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ETANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES.
Veiller a deposer votre GANT apres chaque utilisation a un endroit dépourvu de residus de combustion (cendres) et NON CHAUD.
Faites contrôler par une personne compétente au moins une fois par an, le raccordement à la cheminée et laération. Pour le nettoyage des parties émaillées, utilisez de l'eau et du savon ou des détergents non abrasifs ou chimiquement agressifs.
Dans le cas de pièces en laiton devenues bleuâtres suite à une surchauffe, utiliser un produit de nettoyage adoucissant pour éliminer cet inconvénient.
IMPORTANT : Utiliser exclusivement des pièces de rechange expressément autorisées par la société GODIN. En cas de besoin, nous vous prions de vous adresser à votre revendeur qualifié.
Nettoyage du conduit d'evacuation de FUMEE
La procédure correcte d'allumage, l'utilisation de la quantité et du type de combustibles adéquats, le tirage suffisant de la cheminée et la présence d'air comburant sont les conditions indispensables pour le fonctionnement optimal de l'appareil. Nous recommandons d'effectuer un nettoyage complet au moins 2 fois par an ou chaque fois que nécessaire (problèmes de mauvais fonctionnement avec faible rendement).
Cette opération, qui ne peut avoir lieu qu'avec la cuisinière froide, devrait être effectuée par un ramoneur qui en même temps, peut contrôler l'appareil.
Le compartiment de récolte des fumées peut être nettoyé à travers la petite porte au-dessous du four (après avoir dévissé les vis qui fixent la petite porte à la façade de la cuisinière (Figure 8), vérifie que la position du déflecteur fumées soit comme indiquée (Figure 9), ou du haut.
Dans ce cas, il faut enlever les cercles de la plaque de cuisson et démonter le tuyau. Le nettoyage peut se faire avec l'aide d'une brosse ou d'un aspirateur.
Faites attention qu’une fois le nettoyage terminé, les parties soient réinstallées hermétiquement.
Figure 8
Figure 9
Nettoyage de la VITRE
Grâce à une entrée spécifique de l'air secondaire, la formation de dépôts de saleté sur la vitre de la porte est efficacement ralentie. Cependant, il est impossible de l'éviter complètement avec l'utilisation des combustibles solides (exemple : bois humide), mais ceci ne doit pas être considéré comme un défaut de l'appareil.
IMPORTANT : il ne faut nettoyer la vitre panoramique que quand la cuisine est froide pour en éviter l'explosion. Ne pas utiliser cependant de chiffons, produits abrasifs ou chimiquement agressifs.
La procédure correcte d'allumage, l'utilisation de quantités et combustibles appropriés, la position correcte du registre d'air secondaire, le bon tirage du conduit et la présence d'air comburant sont indispensables pour le bon fonctionnement de l'appareil et garantissant le nettoyage de la vitre.
RUPTURE DES VITRES : les vitres sont en vitrocéramique résistant à des poussées thermiques allant jusqu'à 750°C et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou fermeture violente de la porte...).
Nettoyage du cendrier
Toutes les cuisinières sont équipées d'une grille de foyer et d'un tiroir pour le ramassage des cendres. Nous vous conseillons de vider périodiquement le tiroir des cendres et d'en éviter le remplissage total pour ne pas surchauffer la grille. De plus, nous recommandons de laisser toujours 3-4 cm de cendres dans le foyer.
ATTENTION: Les cendres retirées du foyer doivent être déposées dans un récipient en matériel ignifuge muni d'un couvercle étanche.
Le réipient doit être posé sur un sol ignifuge, loin de matériaux inflammables jusqu'à ce que les cendres soient éteintes et complètement refroidies.
Les faïences sont des produits de haute fabrication artisanale et comme tels, elles peuvent présenter de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L'émail et la faïence, pour leur différent coefficient de dilatation, produisent des microfissures (craquelure) qui en démontrent l'authenticité.
Pour nettoyer les faïences, nous conseillons d'utiliser un chiffon doux et sec ; un détergent ou produit liquide quelconque pourrait pénétrer à l'intérieur des craquelures et les mettre en évidence.
Hors SAISON de chauffe - ramonage
Après avoir nettoyé le foyer, la cheminée et le tuyau d'évacuation de la fumée et avoir retiré toutes les cendres et autres résidus éventuels, il faut fermer toutes les portes du foyer et les régulateurs correspondants et déconnecter l'appareil de la cheminée.
Faire ramoner entièrement la cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire.
Vérifier le bon état des joints d'étanchéité qui, s'ils n'étaient plus en parfait état, ne garantiraient pas le bon fonctionnement de l'appareil. Il serait donc nécessaire de les remplacer.
En cas d'humidité du local où est situé l'appareil, placer des sels absorbants à l'intérieur du foyer de celui-ci.
Protégerez les pièces en fonte brute avec de la vaseline neutre pour maintenir intact dans le temps leur aspect esthétique.

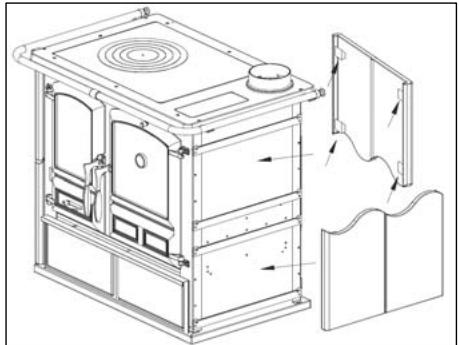

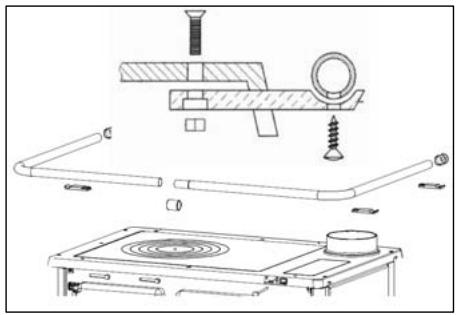

Attention
Les poignées, la barre de protection et les petits bassins pour l'eau doivent être nettoyées avec un chiffon doux et de l'alcool (froid). Il ne faut pas utiliser des abrasifs ou des diluants. La plaque émaillée doit être nettoyée à froid avec un chiffon imbibé d'eau ou avec des produits détergents non abrasifs. Il ne faut pas utiliser papier de verre ou paille de fer. La plaque et les cercles doivent être périodiquement frottés avec papier de verre grain 150.
Regulateur air primaire
Le registre d'air inférieur (Figure 1 pos A) règle le passage d'air primaire dans le bas de la cuisinière à travers le bac à cendres et la grille en direction du combustible. L'air primaire est nécessaire pour le processus de combustion. Le bac à cendres doit être régulièrement vidé de façon à ce que les cendres ne puissent pas gêner l'arrivée de l'air primaire pour la combustion. Le feu est également maintenu en vie par le biais de l'air primaire.
Le registre d'air primaire ne doit être ouvert que légèrement durant la combustion du bois, pour éviter que le bois ne brûle rapidement, ce qui pourrait entraîner une surchauffe de la cuisine (Chapitre Fonctionnement Standard).
Regulateur air seconddaire
Le registre d'air secondaire se trouve au-dessus de la porte du foyer. Il doit être ouvert (et par conséquent déplacé vers la droite Figure 1 pos B) en particulier pour la combustion du bois (Chapitre Fonctionnement Standard).
Fig 1.
Regulateur FUMEES
Conversion de la fonction de cuisinière à celle de cuisinière-cuisson au four et chauffage). Sur la droite de la partie frontale de la cuisinière, entre la barre inox de protection et la porte de four, se trouve la manette de commande du régulateur fumées (qui se présente comme un bouton inox - Figure 1 pos C). Quand la manette est enfoncée vers l'arrière de la cuisinière,
les gaz de combustion passent au-dessus du four, directement vers le conduit d'évacuation (fonction cuisine – UTILISATION PLAQUE) ; quand, par contre, la manette est tirée vers l'extérieur, les gaz de combustion tournent autour du four, faisant ainsi
augmenter la température intérieure du four de façon uniforme (fonction cuisinière - cuisson au four et chauffage - UTILISATION FOUR).
Importance du combustible
Les combustibles admis sont les bûches de bois de chauffage. Il faut utiliser exclusivement des bûches de bois sec (taux d'humidité max 20%). On peut charger maximum 2-3 bûches de bois à la fois. Les bûches de bois devront avoir une longueur d'environ 30 cm et une circonférence de 30-35 cm maxi.
Le bois utilisé comme combustible doit contenir un taux d'humidité inférieur à 20 % ; on l'obtient après un an au moins de séchage (bois tendre) ou deux ans (bois dur) en plaçant ce bois dans un endroit sec et ventilé (par exemple sous une toiture). Le bois humide rend l'allumage plus difficile car pour faire évaporer l'eau présente dans le bois il faut une quantité supplémentaire d'énergie. Le contenu d'humidité est un désavantage puisque lorsque la température s'abaisse, l'eau se condense d'abord dans le foyer puis dans la cheminée. Le bois frais contient environ 60 % d'eau, par conséquent, il n'est pas apte à être brûlé.
Les produits suivants ne peuvent pas être brûlés : restes de charbon, rognures ; déchets d'écorce et de panneaux, bois humide ou verni, matières plastiques ; dans ce cas, la garantie de l'appareil cesse. Le papier et le carton doivent être utilisés uniquement durant l'allumage. La combustion des déchets est interdite puisqu'elle peut endommager le poêle ainsi que le conduit de cheminée, provoquer des dommages à la santé et à cause de son odeur peut entraîner des problèmes avec le voisinage.
Le bois n'est pas un combustible à longue durée et par conséquent il ne permet pas de chauffer continuellement pendant toute la nuit.
| Type | Kg / mc | KWh / Kg Humidité 20% |
| Hêtre | 750 | 4,0 |
| Chène | 900 | 4,2 |
| Orme | 640 | 4,1 |
| Peuplier | 470 | 4,1 |
| Mélèze* | 660 | 4,4 |
| Sapin rouge* | 450 | 4,5 |
| Pin Silvestre* | 550 | 4,4 |
ATTENION : l'utilisation continue et prolongee d'un bois particulierement riche en huiles aromatisées (telles que Eucalyptus, Myrte,...) provoque la déterioration (effritement) brusque des éléments en fonte qui composent l'appareil.
Sécurité anti-incendie
Lors de l'installation de la cuisinière, il faut respecter les mesures de sécurité suivantes :
a. pour assurer une isolation thermique suffisante, respecter la distance minimale de sécurité entre le poêle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus,... (voir Figure 2). Toutes les distances minimales de sécurité sont indiquées dans l'étiquette du produit et il NE FAUT PAS descendre au-dessous de valeurs indiquées. b. dans la zone de radiation devant la porte du foyer, la distance entre la porte et tout objet ou matériel inflammable et sensible à la chaleur doit être d'au moins 100 cm. Cette distance peut être amenée à 40 cm, si une protection, rétroventilée et résistante à la chaleur, est installée entre le foyer et les éléments inflammables. c. si le produit est installé sur un sol de matériel inflammable, prévoir une base ignifuge. Les sols composés de matériaux inflammables, comme moquette, parquet ou liège... doivent être remplacés par une couche de matériel non inflammable, par exemple céramique, pierre, verre ou acier...(dimensions selon les dispositions régionales). Le fond doit dépasser frontalement d'au moins 50 cm et latéralement d'au moins 30 cm au-delà de l'ouverture de la porte de charge (voir Figure 2B). d. Il ne faut pas mettre des éléments inflammables au-dessus du produit (ex: meubles suspendus).
Figure 2
La cuisine doit fonctionner exclusivement avec le tiroir cendre inséré. Les résidus solides de la combustion (cendres) doivent être ramassés dans un conteneur hermétique et résistant au feu. La cuisine ne doit jamais être allumée en présence d'émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence...). Ne pas déposer de matériaux inflammables à proximité de la cuisine,
des portes, des poignées, des commandes, des vitres, du conduit de fumée et éventuellement de la partie avant de l'appareil. Viter de toucher ces éléments sans un vêtement de protection ajustat ou sans accessoires (gants de protection contre la chaleur, disposit de commande).
Faites prendre conscience de ces dangers aux enfants et tenez-les éloignés du foyer pendant son fonctionnement.
L'utilisation d'un combustible incorrect ou trop humide pourrait provoquer un incendie du tuyau d'évacuation de la fumée à cause des dépôts présents dans ce tuyau.
Intervention en cas d'urgence
En cas d'incendie sur le raccordement ou dans le tuyau d'évacuation de la fumée :
a. Fermer la porte de chargement b. Fermer les régulateurs d'air comburant c. Eteindre l'incendie à l'aide d'extincteurs au dioxyde de carbone (CO2 en poudre) d. Appeler immédiatement les pompiers.
NE PAS Utiliser de JETS d'eau pour eteindre le FEU.
Une fois le tuyau d'évacuation éteint, le faire vérifier par un spécialiste pour localiser d'éventuelles fissures ou points perméables.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊT DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilité
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
Garantie contractuelle GODIN
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyers fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiques sur la notice livrée avec l'appareil.
À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
- les plaques décoratives, les plaques de côtés lorsqu'elles sont démontables, les grilles et sols foyerées,
- les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,
- les briques réfractaires,
- les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, etc.)
- les mécanismes de relevage,
- les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
- les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité,
- les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
- les brûleurs des catalyseurs bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure, énumérées ci-dessus qui sont garanties 1 an).
Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation s'avérait trop onéreuse par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente de la S. A. GODIN.
Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation, d'un remontage mal adapté ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
- Les avaries qui résultaient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices;
- Les détériorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
- Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur ; L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.) Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non qualifiée ou réalisées avec des pièces de rechange non d'origine ou non agréées par le constructeur ;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultant des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu'au non-respect des recommandations de la notice de l'appareil (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les réferences de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A. – 532, rue Sadi Carnot – 02120 GUISE – France
Nous vous rappelons que le Service Après-Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Après Vente ou commercial.
FICHE DE CONTROLE
| Nom et adresse du distributeur | BENÉFICIAIRE DE LA GARANTIE : | |
| ADRESSE : | ||
| Tél. :Date de mise à disposition :Date d'installation : | ||
| Tél : | Le : à :Signature : | |
| LIBELLÉ DES PIEÇES À REMPLACER | ||
| Désignation : | Référence : | Observations : |
| Certificat de contrôle :Type d'Appareil :Version :DIVOMES □ PROMES □Contrôleur : | FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture portes(Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie | |
| N° de Plaque Signalétique :N° de Garantie : | Présence cendrierPrésence buse départPrésence main froide | |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 28/09/11Révision :/../.. | |
