MODE D'EMPLOI CHATELEINE 0540 BLEU GODIN
Procéder de la même façon que pour le montage en recyclage jusqu'au point 6, puis :
- Réaliser le raccordement à l'aide d'une gaine flexible de diamètre 150 mm du ventilateur jusque la sortie extérieure.
- Utiliser des colliers pour éviter tout déboitement.
Vérifier le bon fonctionnement puis exécuter les points 7 - 8 et 9.
Nota : dans cette situation, il n'est pas nécessaire d'utiliser les filtres absorbants, mais ils peuvent néanmoins être utilisés.
III - INSTALLATION AVEC MOTEUR DÉCENTRALISÉ :
Après avoir déballé la hotte et retiré la partie extérieure :
- Démonter l'extracteur en dévissant les 4 vis qui le maintiennent en place.
- Déconnecter le câble d'alimentation à la prise sur le moteur.
- Mettre en place dans la hotte la buse en fonte fournie avec le caisson de dépression.

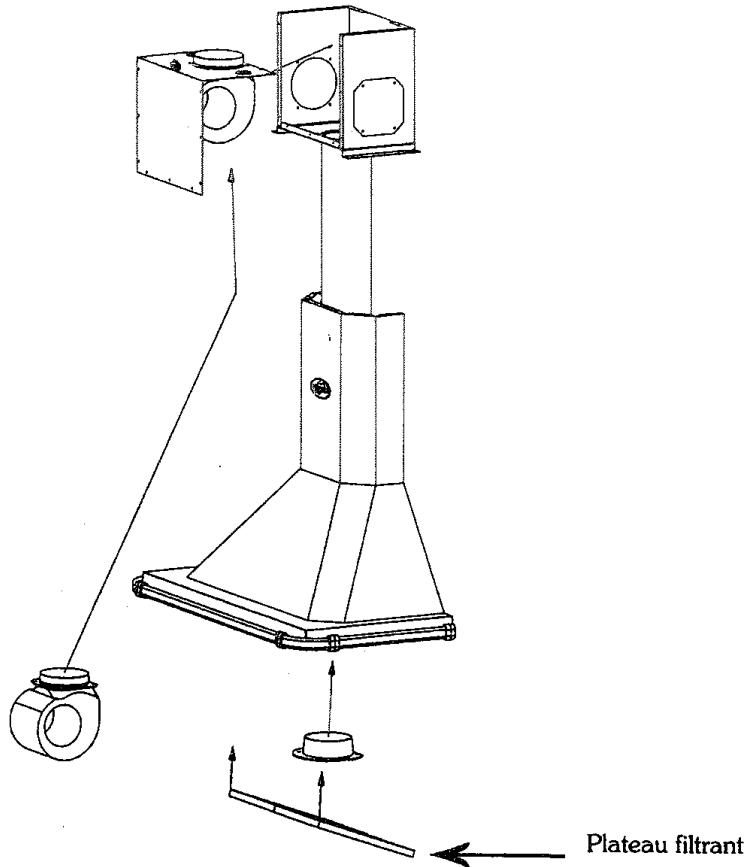

- Mettre en place l'extracteur de la hotte dans le caisson comme indiqué fig. 6.
- Fixer le caisson de dépression.
- Relier à l'aide d'une gaine de ∅ 150 la buse de la hotte au caisson.
- Relier la sortie de l'extracteur à la sortie extérieure à l'aide d'une gaine de ∅ 150.
Utiliser la rallonge pour connecter l'extracteur à l'alimentation électrique.
Fig. 6
Nota :
Le caisson de dépression ne comprend pas le moteur à l'origine.
Il reçoit le moteur retiré de la hotte.
FONCTIONNEMENT
Mettre en marche l'extracteur dès le début de la cuisson.
Choisir la vitesse d'aspiration selon l'importance des buées.
Le commutateur rotatif à 4 vitesses permet la sélection du débit, un voyant indique la position, le voyant le plus éloigné de l'avant indique que l'appareil est à la position maxi.
Le plus près de l'avant indique la première vitesse.
L'arrêt du moteur est obtenu lorsque tous les voyants sont éteints.
L'interrupteur d'éclairage est indépendant.
Les hottes références 0541 et 0542 sont munies de 2 moteurs indépendants, un séparateur interne permet à la hotte de sélectionner une priorité d'aspiration du côté de la mise en marche.
Sécurité :
N'effectuer des fritures sous l'extracteur que sous surveillance constante.
Ne pas faire flamber sous l'extracteur.
ENTRETIEN
Changement d'ampoule :
Les éclairages sont constitués de 2 dispositifs avec ampoule opaque de 40 W.
Pour y accéder, il suffit de tirer sur la partie en verre pour que celle-ci se déclipse.
L'accès à l'ampoule est alors possible.
Plateau filtrant :
Retirer régulièrement les plateaux filtrants pour les nettoyer.
Cette opération peut être réalisée au lave vaisselle.
Remplacer les filtres absorbants dès qu'ils sont saturés.
Pratiquement l'entretien de l'extracteur se limite à l'essuyage de la partie inférieure.
PIÈCES DE REMPLACEMENT
Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DETENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALETIQUE, celle-ci est placée à l'ARRIERE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toutes pièces de remplacement et procéder aux réparations nécessaires.
Réf. 0540
